Какую арматуру использовать для фундамента

Уважаемые читатели  StroyVopros.net, доброго времени суток. В данной статье мы разберем, какую арматуру использовать для фундамента, а также выясним разновидности арматуры  и какая арматура лучше всего подходит для разных типов фундамента и бетона.

Какую арматуру использовать для фундамента

Бетон является достаточно старым изобретением, его варианты использовались еще в Древнем мире. Однако, бетонная отливка, несмотря на хорошие показатели сопротивляемости нагрузкам на сжатие, имеет недостаточно приемлемые показатели при сопротивляемости нагрузкам на других направлениях.

Между тем бетонные конструкции, особенно бетонные отливки, лежащие в основе разнообразных фундаментных конструкций могут подвергаться воздействиям и по другим направлениям. На ленточные бетонный фундамент, на бетонный фундамент в виде монолитной плиты, на забивную сваю или на буронабивную сваю воздействует не только вес самого строения, но и усилия грунта, изменяющегося в объемах, вследствие сезонных изменений. На большей части нашей страны грунт зимой замерзает и влага, содержащаяся в нем расширяет объем почвы. Расширение происходит во всех направлениях и фундаментное основание может подвергаться горизонтальным нагрузкам. Также грунт на вашем строительном участке может состоять из нескольких слоев различной плотности, которые могут перемещаться относительно друг друга.

Для повышения прочности бетонных отливок по всем направлениям в тело бетонной отливки внедряется силовой каркас, который становится своеобразным «скелетом» вашего фундамента. В качестве «костей» этого «скелета» используется металлическая арматура.

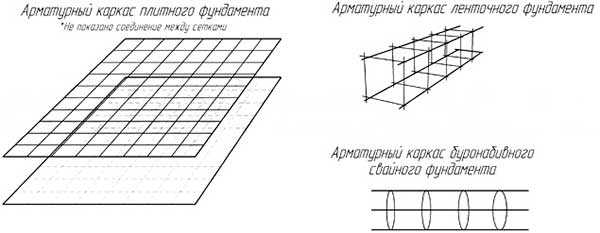

Армирование фундамента

Типы арматуры для фундаментов

1. Металлическая арматура для создания силового каркаса бетонных фундаментов представляет собой прутья из стали. Наиболее распространенными являются металлические прутки, имеющие в сечении круглую форму. Для повышения прочностных характеристик поверхность металлического прутка снабжается ребристой винтовой поверхностью.
2. Кроме того, в последнее время арматура для бетонных отливок может изготавливаться из прочного стеклопластика. Производители указывают, что стеклопластиковая арматура может превышать плотность металлических прутьев.

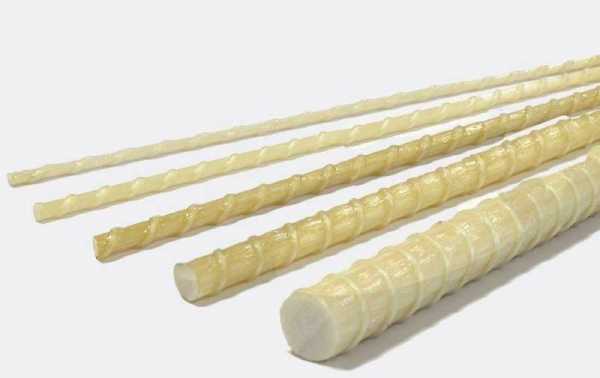

   Стеклопластиковая арматура — фото

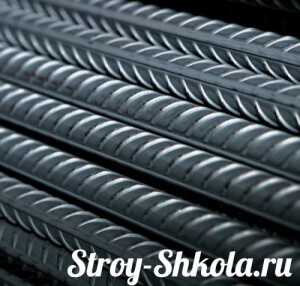

Основной характеристикой арматуры является ее сечение или диаметр. Строительная промышленность выпускает металлическую арматуру с диаметром от 5 до 32 миллиметров. Таким образом, при проектировании металлического каркаса можно подобрать стальную арматуру с сечением, обеспечивающим необходимую прочность всей конструкции.

При индивидуальном строительстве, при создании фундаментных оснований обычно используется арматура и диаметром сечения от 8 до 16 миллиметров.

Для каждого типа фундаментов: ленточного, монолитного в виде плиты или буронабивного свайного диаметр арматуры подбирается индивидуально.

Кроме того, металлическую арматуру, вне зависимости от ее сечения можно разделить на два основных типа:

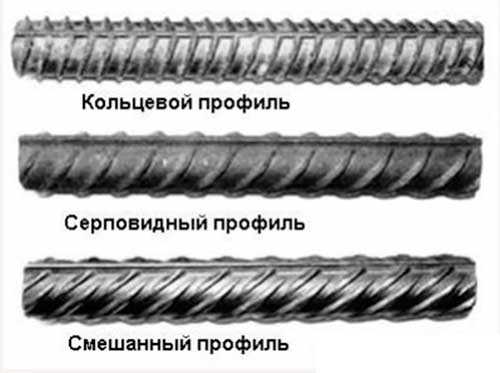

• С ребристой поверхностью. Такая арматура должна применяться на участках, на которые будут приходиться растягивающие нагрузки. Ребристая поверхность такого арматурного прута показывает более высокую степень зацепления с застывшим бетонным раствором, так как входит с ним контакт на большей поверхности.

• Пруты с гладкой поверхностью. Такая арматура обычно используется в качестве соединительных перемычек. Таким образом на нее не должны приходиться основные нагрузки, а гладкая металлическая арматура может соединять продольные силовые линии, изготовленные из ребристой металлической арматуры.

Как соединять арматуру в фундаменте

В промышленном строительстве металлические прутья арматуры обычно соединяют в единый каркас посредством точечной электрической сварки. Это позволяет фиксировать места пересечения прутьев с высокой скоростью. Однако это способ имеет и свои ограничения:

• Во-первых, соединять сваркой можно не все типы металлической арматуры, а только ту, которая имеет в своей маркировке буку «С» — «сварка».
• Кроме того, сварка металлических прутьев арматуры является жестким средством фиксации, однако силовой каркас должен в местах пересечения прутьев должен иметь небольшую степень свободы. Между тем сварка фиксирует прутья без люфта.
• Еще одним недостатков сварки арматуры является потеря прочностных свойств металлического прутка в месте сварки.

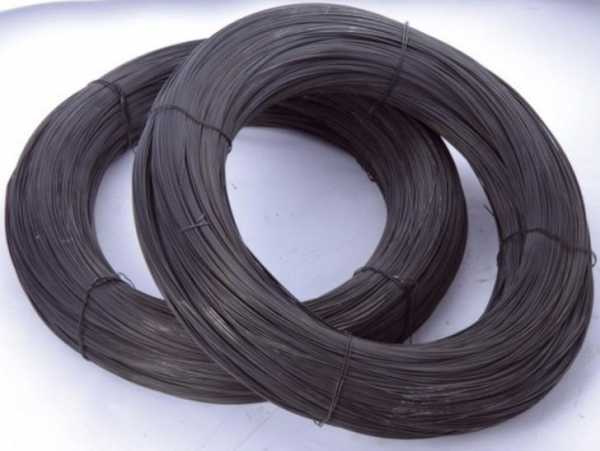

Также популярным способом соединения металлических прутьев арматуры в местах ее пересечения в каркасе является вязка. Она проводится с помощью вязальной проволоки, из которой формируются и закручиваются петли в каждом месте пересечения металлических прутков каркаса.

Свежим способом фиксации пересечения металлических прутьев является использование пластиковых строительных хомутов. Это очень быстрый способ фиксации, а также сравнительно дешевый.

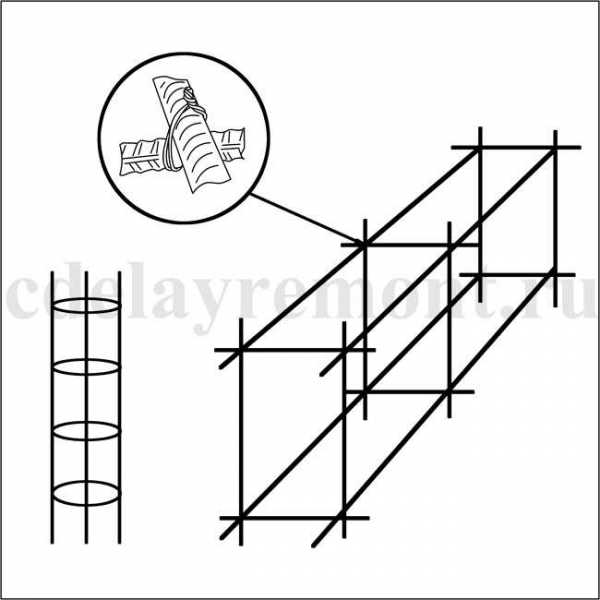

Вязка арматуры — фото

При соединении прутьев каркаса в угловых частях фундамента их необходимо соединять внахлест, с загибанием прутьев, без их простого пересечения. Читайте статью — как связать арматуру для фундамента.

Используем арматуру при возведении ленточного фундамента

При создании монолитных бетонных фундаментных оснований рекомендуется создавать не менее двух горизонтальных уровней армирования. При этом ни одна часть армирующего пояса не должна касаться поверхности опалубки, и, соответственно поверхности будущей бетонной отливки.

Для ленточного фундамента в индивидуальном домостроительстве рекомендуется использовать прутья с диаметром от 10 до 14 миллиметров. Чем выше вес вашей будущей постройки – тем больше должно быть сечение используемой в фундаменте арматуры.

В каждом из горизонтальных армирующих поясов ленточного фундамента должно быть не менее двух продольных силовых линий, составленных из ребристой арматуры. Между собой продольные линии и горизонтальные слои соединяются соответственно горизонтальными и вертикальными силовыми перемычками, для которых можно использовать более дешевую и меньшую в сечении гладкую арматуру.

Для каркаса ленточного фундамента под частный дом шаг между соединительными перемычками может составлять около 50 сантиметров.

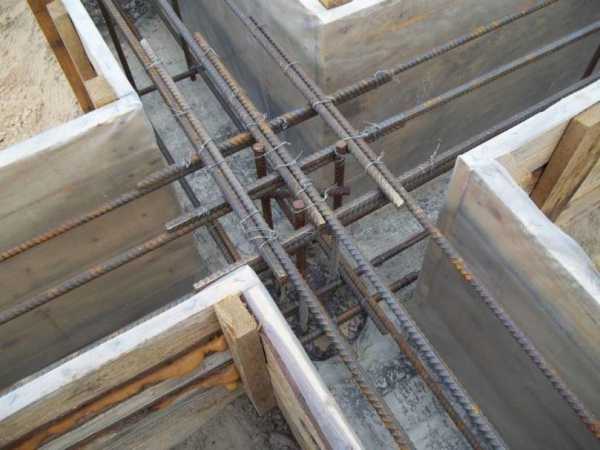

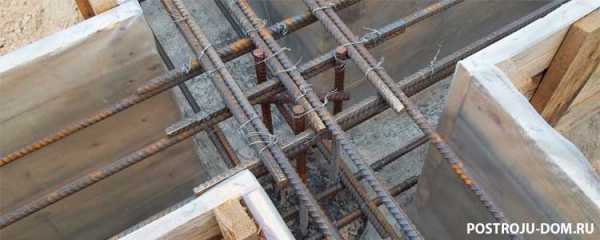

Арматура для ленточного фундамента

Со всех сторон силовой каркас ленточного фундамента должен быть окружен бетоном. Предохранительный слой должен составлять не менее 5 сантиметров. Но не стоит и сильно заглублять горизонтальный силовой пояс в бетонную отливку – ведь он выполняет роль металлической балки и предохраняет бетонную отливку от повреждения при ее изгибе.

В нижней части бетонной ленты расстояние от силового пояса до наружного края отливки может составлять 3 сантиметра.

Создаем армирующий каркас в буронабивных сваях

Для армирования буронабивных свай используется металлический ребристый пруток с сечение около сантиметра. Для армирования сваи можно применять от 2 до 4-х и более вертикальных силовых линий. Конечное количество вертикальных прутьев в отливке зависит от диаметра будущей сваи.

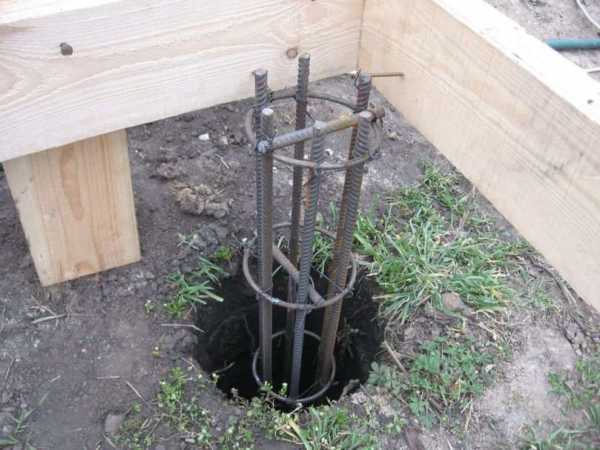

Схема армирования буронабивных свай

Диаметр буронабивной сваи регулируется опалубкой. В ее качестве можно использовать отрезки труб практически из любого материала. Так при применении в качестве опалубки асбестоцементной трубы с диаметром в 20 сантиметров можно использовать 4 прута сантиметрового сечения.

Также, как и ленточном бетонном фундаменте металлические арматурные прутки должны быть полностью покрыты бетонным раствором и не касаться стен опалубки.

Армируем бетонный фундамент в виде монолитной плиты

Создание монолитного бетонного фундамента в виде плиты является одним из самых дорогих, но, в то же время одним из самых надежных решений. При этом в таком фундаменте будет использоваться и большое количество арматуры.

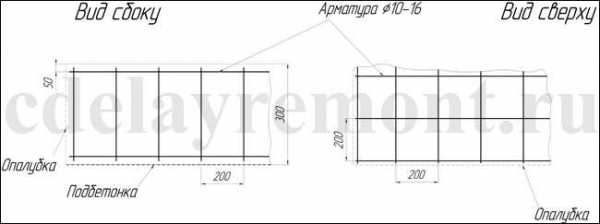

Армируем бетонный фундамент в виде монолитной плиты

Для такого фундамента используется арматура с сечением от 10 до 16 миллиметров. При виде сверху два горизонтальных силовых армирующих пояса должны образовывать клетки с размерами 20 на 20 сантиметров.

stroyvopros.net

Арматура композитная или железная какая лучше для фундамента: какую выбрать?

Для улучшения прочностных характеристик бетона традиционно используется железная арматура. С развитием строительных технологий на смену металлу приходят композитные материалы – и среди них стеклопластик. Он не подвержен коррозии, легкий и прочный. Арматура такого типа с успехом применяется в монолитном строительстве. В статье мы постараемся ответить на естественный вопрос: какая арматура лучше для фундамента?

Композитная арматура различается как по составу, так и по внешнему виду

Состав и строение композитной арматуры

Прутки стеклопластиковой арматуры – это пучок стекловолокна толщиной 15 микрон каждое, пропитанный эпоксидными или другими смолами и имеющий рифленую поверхность для лучшего сцепления с бетоном. В правильно устроенном прутке должен быть центральный стержень из волокон, который оплетается по спирали вторым слоем стекловолокна.

Вид материала волокна определяет свойства и название арматуры. Кроме стекловолоконной, встречаются углепластиковые и базальтовые изделия.

Диаметр прутка арматуры находится в пределах 4-18 мм, а максимальная длина ограничена только настройками производственного оборудования. Плотность стеклопластика составляет всего 1,9 т/м3, а 1 кубометр стальной арматуры весит не менее 7 тонн. Благодаря этому свойству, композиты применяются в изготовлении легкого бетона с 60-х годов прошлого века. Средний срок службы — не менее 80 лет.

Рифленая поверхность арматуры способствует ее сцеплению с бетоном

Производство стеклопластиковых прутков для усиления бетона возможно только в заводских условиях, что снижает вероятность купить некачественный продукт, несоответствующий нормативным требованиям. Композитная арматура не ржавеет, не проводит электрический ток и экологична.

Преимущества использования стеклопластика

Свойства стали и железобетона, изготовленного с ее применением, хорошо изучены, известны все сильные и слабые стороны такого материала. Композитные материалы не так давно появились в свободном доступе, поэтому разберем их преимущества подробно:

• меньший вес (более, чем в 3 раза) конструкции снижает нагрузку на фундамент и грунт, делает транспортировку стройматериалов до места стройки простым и дешевым;
• очень высокая нагрузка на разрыв (650 Мпа у стекловолокна против 400 Мпа у стали) делает ее незаменимой в ответственных местах;
• стойкость к атмосферным и химическим процессам, не теряет прочности из-за коррозии, как металлическая;
• коэффициент теплового расширения композитных материалов очень близок к таким же параметрам у бетона, а это снижает вероятность появления трещин;
• низкая теплопроводность пластика помогает сохранять тепло в здании и цокольном помещении;
• хорошая устойчивость к механическому износу, по этому показателю стеклопластик не уступает железу;
• не является помехой для радиоволн и не проводит электричество;
• с пластиком удобно работать, не потребуется сварочный аппарат, а все соединения фиксируют гибкими хомутами или вязальной проволокой;
• малая цена заметно снижает стоимость монолитных бетонных работ.

Композитную арматуру можно доставить в багажнике легкового автомобиля

Эти свойства и делают стеклопластиковую арматуру незаменимой в возведении фундаментов и заливке монолитных оснований для постройки дома.

На практике, композитная арматура для фундамента приобрела наибольшую популярность в малоэтажном домостроении, что объясняется нижеследующими факторами.

Недостатки неметаллической арматуры

Не бывает идеальных во всем материалов, так и композитная арматура имеет ряд особенностей, которые накладывают ограничение на ее широкое использование. Минусы неметаллических элементов бетонной конструкции:

• модуль упругости стали выше такового у стеклопластика в 4 раза, поэтому из железной арматуры выполняют плиты перекрытия и несущие элементы конструкции;
• пластик невозможно сваривать, только вязка между собой или применение арматуры с металлическими наконечниками;
• любые композитные прутки нельзя сгибать под прямым углом, для соединения берут специальные уголки или связывают встык с перехлестом;
• механические свойства ухудшаются с нагревом, а при температуре 600 градусов происходит полное разрушение конструкции;
• небольшой опыт работы с композитами у строительных бригад и отсутствие сертификации на большую часть возводимых объектов (по умолчанию задана металлическая арматура).

В углах композитная арматура не гнется

Свести недостатки к минимуму поможет сочетание в конструкции металлических узлов и пластиковых прутков различного диаметра. Такое взаимное сочетание считается оптимальным и надежным.

Особенности применения в разных видах фундаментов

Чтобы выбрать, какую арматуру лучше использовать для фундамента, нужно принять во внимание все вышеизложенные факторы. Наиболее распространенные типы фундамента, на которых можно использовать композитный материал, – это ленточный мелкозаглубленный, ростверк и монолитная плита.

Композитная арматура хорошо подходит для ленточного фундамента небольшой постройки

Для них берут арматуру толщиной 8-12 мм и со специальными насечками для надежного сцепления с раствором. Гладкие прутки типа А1 можно использовать для легких хозяйственных построек и в качестве маяков при заливке фундамента.

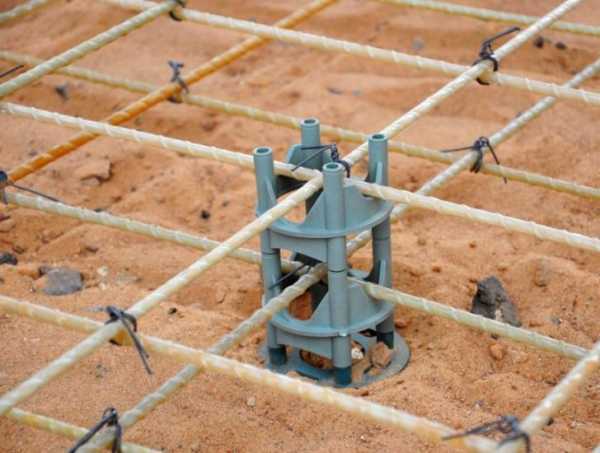

Пример использования пластиковой арматуры в плитном фундаменте

Особенности армирования фундамента дома:

• количество прутков рассчитывается из способа укладки и поясности армирующих слоев;
• для ленточного фундамента необходимо 2 таких слоя, для плитного — достаточно одного и песчаной подушки под основанием;
• шаг ячейки для стеклопластика не должен превышать 500 мм;
• углы фундамента проходят специальными уголковыми элементами, потому что соединение встык в углах не допускается;
• вязку арматуры в местах соединения осуществляют проволокой, скобами и специальным пистолетом или пластиковыми хомутами;
• для равномерного распределения каркаса в толще бетона потребуются фиксаторы арматуры, расстояние до поверхности оставляют 1-2 сантиметра;
• Столбчатый фундамент размещают ниже глубины промерзания (обычно от 0,7 до 1,5 метров в зависимости от региона), что исключает его подвижки и разрывы.

Композитной арматурой можно пользоваться при строительстве свайного фундамента небольшой постройки

Важно! Заливая раствор в опалубку, проверяют, чтобы все части каркаса были скрыты бетоном. В месте выхода арматуры на поверхность будут образовываться трещины и происходить дальнейшее разрушение фундамента.

Сталь или пластик: что лучше для фундамента?

Стеклопластик не является заменителем металла в усилении бетона армированием.

Большинство зданий и технических сооружений возводятся с использованием металлического прутка. Фундаменты многоэтажных зданий, промышленных производств, электростанций выполнены из железобетона. Композитную арматуру можно использовать в малоэтажном и дачном строительстве, где не требуется высокая прочность на сжатие и изгиб. Из нее делают фундаменты:

• ленточные под бани, коттеджи, хозяйственные постройки;
• дорог, опор под столбы, заборы;
• причалов, доков, укрепления береговой линии;
• канализационных объектов, находящихся в воде.

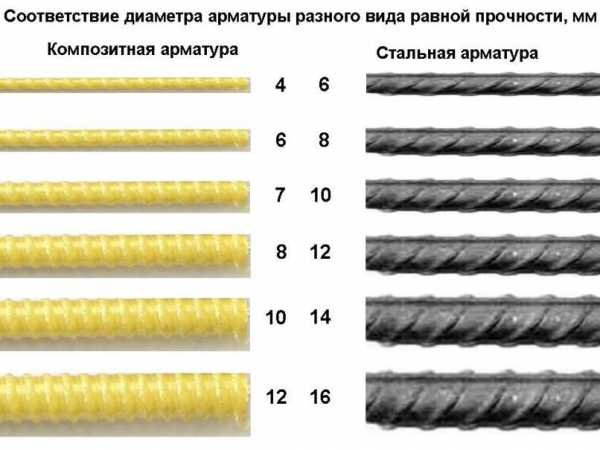

Стальную арматуру можно заменить пластиковой меньшего диаметра

Использование стеклопластиковой арматуры для возведения фундамента оправдано в большинстве случаев. Эта часть дома меньше всего испытывает динамические нагрузки, а физических свойств композитов достаточно для надежной конструкции. Снижению цены постройки способствует ее малый вес и простота укладки, не требующая специального инструмента.

Подводя итог, заметим, что для тех, кто строит своими руками, композитная арматура чрезвычайно интересна. В нижеследующем ролике изложена подробная информация на данную тему.

Поделитесь с друьями!

samodelino.ru

Какую арматуру использовать для фундамента: советы и рекомендации

Арматурный каркас в обязательно порядке заливается в фундамент абсолютно любого типа. Надежность и долговечность основания здания от этого элемента зависит напрямую. Поэтому вопрос о том, какую именно арматуру стоит использовать для фундамента загородного строения, безусловно, очень важен.

Особенности конструкции каркаса

Арматурные каркасы, служащие для повышения прочности бетонных лент и плит на растяжение, всегда имеют продольные, вертикальные и поперечные элементы. Основная нагрузка приходится на первые. Следовательно, к их прочности предъявляются особые требования. Поперечные прутья необходимы только для придания жесткости самому каркасу. Поэтому они обычно отличаются небольшой толщиной.

Выбор продольных прутьев

Расчет прочности продольных элементов производится с учетом следующих факторов: материал стен, особенности грунта на участке, этажность будущей постройки, марка бетона и т. д. Согласно нормативам СНиП, толщина продольных прутьев арматуры для фундамента не должны быть меньше 10 мм. Тонкий 10 мм вариант применяется лишь при возведении оснований под легкие каркасно — щитовые дома и бани либо хозяйственные постройки. Под бревенчатые и брусчатые, а также под дома из пено — и газоблоков, арматуру часто вяжут из 12 мм прута. Под тяжелые монолитные и кирпичные стены применяется материал еще большего диаметра (14-17 мм). Вертикальные и поперечные прутья, используемые при заливке бетонных лент и монолитного фундамента, в большинстве случаев имеют толщину 8-10 мм.

Виды стальной арматуры

Каркас для бетонных лент и плит собирается из двух основных типов прутков:

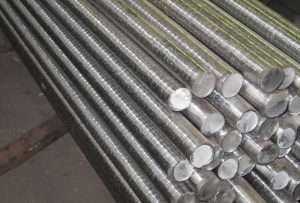

• Гладких. Это обычный материал цилиндрической формы.

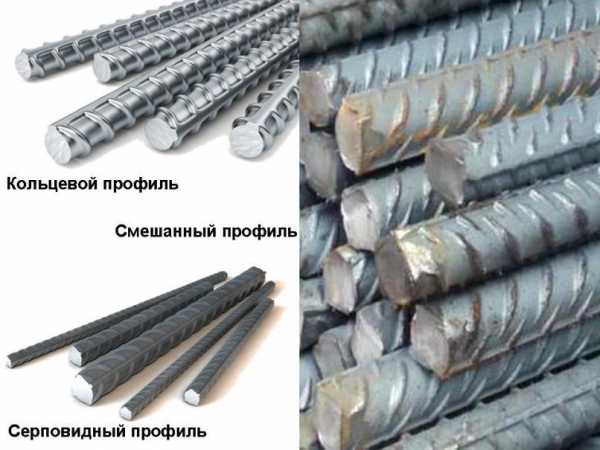

• Рифленых. Такая арматура имеет на поверхности расположенные под углом серповидные вертикальные ребра.

Последний вариант для конструкций, эксплуатируемых в постройках под значительными нагрузками, считается более предпочтительной. Дело в том, что ребра значительно усиливают связку с бетоном.

Класс стали

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Задавшись вопросом о том, какую металлическую арматуру стоит использовать для заливки фундамента здания, следует учитывать и такой параметр, как качество стали. Производиться пруток может из металла разных классов. Сделать правильный выбор поможет представленная ниже таблица.

Класс	Диапазон диаметров (мм)	Описание	Сфера применения
АI	6-40	Гладкая, пластичная арматура	Используется при строительстве многоэтажных зданий
АII	6-40	С серповидным рифлением	Применяется при возведении коттеджей, производственных и торговых цехов
АIII	6-40	Прерывистая арматура с очень хорошей свариваемостью	Используется для строительства как малоэтажных, так и многоэтажных строений

Маркировка

При выборе арматуры следует обращать внимание, в том числе и на маркировку:

• Буквой «Т» отмечается термически упроченный материал;
• «В» — более надежный вариант, дополнительно упроченный вытяжкой. Используется в основаниях, испытывающих большие нагрузки.

Выбираем современную арматуру для фундамента

В последнее время очень популярным становится и еще один, принципиально новый, вид арматуры – пластиковая. Как и железная, она может быть гладкой и ребристой. К основным ее достоинствам относят:

• схожий с бетоном коэффициент расширения;
• небольшой вес;
• устойчивость к коррозии;
• невысокую стоимость.

Обходится арматура ПВХ гораздо дешевле стальной, по рабочим же характеристикам практически ничем от нее не отличается. Для фундамента дома наиболее предпочтительным вариантом считается прочная рифленая разновидность.

Таким образом, подходящую в том или ином случае арматуру выбирают, обращая внимание в первую очередь на такие параметры, как архитектурные особенности самого здания и степень устойчивости грунта. Произвести же расчет этого элемента жесткости фундамента проще всего, воспользовавшись онлайн-калькулятором.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

postroju-dom.ru

Какую арматуру использовать для ленточного фундамента: выбор каркаса

Качественный фундамент − это основа всего строения. Его прочность зависит от правильных расчетов и армирования. Вся нагрузка воспринимается основанием и распределяется на грунт. Та плоскость, которая расположенная снизу, называется подошвой. Она берет на себя основную функцию по распределению всех нагрузок от сооружения. Верхняя часть фундамента − это обрез, она является основанием для возведения несущих стен и перегородок. Ленточный фундамент является оптимальным решением для тяжелых построек. С его помощью можно возводить дома даже на почвах с неустойчивым составом. Что же представляет собой ленточный фундамент? По сути, это лента замкнутой формы из бетона, располагается по периметру будущих стен сооружения. Какую арматуру использовать для ленточного фундамента? Для укрепления применяют прутья разных размеров и свойств.

Необходимость армирования

Основанием фундамента ленточного типа является траншея, которая позже заливается смесью из бетона. Для того чтоб повысить качество и прочность его начали укреплять армированными стержнями, ещё лет 100 назад. Армирование является эффективным способом увеличить несущую способность всего здания. Сам пространственный каркас изготавливается из металлических стержней, тем самым увеличивает все эксплуатационные свойства и прочность фундамента. Такая основа из железобетона (армированная) позволяет выдерживать уже существующие нагрузки от зданий и сооружений. Почему нужно армировать основание? Фундамент, как правило, подвергается неравномерным нагрузкам. Это связано с отдельными конструктивными особенностями здания и неравномерностью грунта, на котором он возводится. Металл хорошо противостоит усилию на растяжение, а бетон не позволяет конструкции сжиматься. Именно в зонах растяжения и появляются трещины, и происходит деформация фундамента, вот почему важно укреплять его армированием, а ленточный в особенности.

Вычисление нагрузок

Чтобы армировать ленточный фундамент, потребуется перед монтажом произвести все вычисления. Какой диаметр арматуры нужен для ленточного фундамента? При возведении дач и частных домов, как правило, используется обыкновенная арматура диаметром от 0,6 до 1,4 см. Чтобы соединить все стержневые элементы в один цельный каркас, используют вязальную проволоку.

Как рассчитать нагрузки на основание? Для обустройства деревянных зданий, бань и прочих построек на пучинистых грунтах используют малозаглубленный ленточный железобетонный фундамент с монолитной структурой. Чтобы правильно рассчитать все нагрузки, нужно определить тип арматуры и класс металла, а также диаметр стержней. Это не простая задача для строителя. Для этого обычно прибегают к помощи специалиста по проектированию жилого здания. Используются прутья диаметром 0,6 и 0,8 см. Такой размер можно использовать для армирования небольших сооружений на гравийных грунтах или песках.

Глубина заложения фундамента зависит не только от величины нагрузки здания, но и от типа грунта. Продольные части оболочки ленточного фундамента воспринимают самые большие нагрузки. Поэтому в каркасе используется арматура с сечением 1-1,4 см с ребристым профилем. Перед началом работ нужно проанализировать грунты по периметру здания, и если в разных местах есть качественные отличия, арматура подбирается под каждый участок разная.

Выбор арматуры и расчеты армирования

Какую лучше арматуру использовать для ленточного фундамента? В расчетах для монолитного основания ленточного типа нужно учитывать следующий фактор: стержни с ребристой структурой дают возможность максимально сцепиться с бетонной смесью. Сам размер не имеет значения. Для правильной заливки фундамента нужно учесть, что прутки арматуры должны быть заложены немного в глубине, на 5 – 6 см от стенок и дна. Это поможет сохранить прочность и избежать коррозии металла, они не будут выступать из стенок. Зона растягивающих усилий в ленточных фундаментах находится на поверхности, поэтому сильно углублять арматуру в бетон не стоит. К примеру, если фундамент шириной 40 см, расстояние между прутками в горизонтальной плоскости продольного сечения составит 30 см, а в вертикальной 15-30 см (эта величина зависит от глубины залегания основания).

Гладкие стержни можно также использовать как для поперечных, так и вертикальных элементов армирования. Размер диаметра может колебаться от 6 до 8 мм. На продольные части нагрузка идет больше, поэтому такие элементы справятся с поперечной нагрузкой. Обычно принимают шаг в 15-35 см между продольными и поперечными элементами каркаса. Этот размер можно увеличить до 50-60 см. Как рассчитать, сколько арматуры потребуется?

Ленточный фундамент с армированием и на опорной подошве может использоваться для разных строений, в том числе для деревянных зданий на неустойчивых видах грунта (суглинки, песок, глина). Произвести расчет нужного количества прутьев для обустройства фундамента будет совсем несложно. Самый простой способ − это взять периметр будущей постройки, посчитать и добавить к этому значению внутренние стены (только несущие, которые будут опираться на фундамент), это все умножить на количество стержней в коробе. По данной формуле можно быстро просчитать объем и количество нужных стержней, а вот полный расчет покажет все нагрузки и факторы, воздействующие на основание.

Пример расчета армирования

Для примера стоит произвести расчет арматуры, которая потребуется для установки фундамента, с размерами 6 на 5 м, в котором несущая стена будет одна, длиной 5м. В схеме подобран прут армирования с ребристым сечением, в количестве 4-х шт. и диаметром в 12 мм. Периметр дома выходит 22 погонных метра (6+5+6+5). Длина основания по внутренней части стены будет 27 м, для расчета прибавляется длина несущей стены к периметру дома. Итак, выходит, что потребуется 108 м арматуры (27м *4). Если не удалось купить прут нужной длины, не стоит переживать. Можно соединять металлические стержни между собой, при этом они должны в соединении перекрывать друг друга на один метр. Длину перекрытия тоже надо заранее рассчитать.

Покупка необходимого материала

В строительных магазинах арматуру обычно продают на вес, по килограммам, а не на метраж. Определить требуемое количество можно по специальным таблицам. Все предприятия, которые производят арматуру, маркируют ее и соблюдают ГОСТ 5781-82. В этих нормах указывается, какая масса приходится на погонный метр изделия. Есть и другой ГОСТ: 2590-88, по нему можно проверить вес круглого металлопроката. Показатели в таких документах одинаковые, но вот какую продукцию тогда выбрать? Это зависит от выбора и удобства использования справочной литературой.

Технология монтажа арматуры

Фундаменты в основном проектируются и рассчитываются со следующими размерами: ширина около 450 мм, а глубина залегания 100−120 см. При таких нормах можно использовать несколько пар армированных стержней с диаметром 1,2-1,6 см. Для соединения элементов используют 8 мм металлические прутья. Теперь нужно создать пространственный каркас с шириной в два раза меньше высоты. Чтобы сохранить форму, используются поперечные и вертикальные стержневые элементы. Для такого соединения можно взять прутья с диаметром в 8 мм, этого хватит. Основание испытывает поперечные растяжения больше чем продольные. Угол в конструкции самая проблемная часть. Для укрепления этого места самым оптимальным вариантом будет использование арматуры, согнутой под углом в 90 градусов. Самый проверенный метод у строителей − это связывание стержней с помощью проволоки вязальной под углом 90 градусов соответственно. Такие действия за много лет не вызвали нареканий. Если производится армирование основания под забор, то можно использовать любой метод вязки и любые прутья.

Как связать каркас? Выбор способа для соединения элементов − это ответственная часть. Многие ошибочно думают, что правильным выбором будет сварка каркаса, при этом фундамент станет устойчивее к деформациям и разрушению. Это не так, дело в том, что в сварке используется большая температура, это вызывает деформацию соединения, и делает его слабее. Поэтому специалисты в этой области рекомендуют использовать обычную вязку проволокой.

Для вязки арматуры используется строительный крючок. Потом берут кусок проволоки в 40 см, сгибают вдвое, продевают крючок в петлю, а свободные окончания обматывают вокруг стержня по часовой стрелке до упора.

Есть и другие приспособления − можно взять шуруповерт с насадкой или вязальный пистолет. Его обычно используют в промышленных масштабах.

profundamenti.ru

Какую арматуру использовать для фундамента?

Вооружение строителей. В современном обществе под словом «арматура» понимают стальной каркас конструкций из бетона. Однако, с точки зрения лингвистики термин переводится как «вооружение», взят из латыни.

Именно поэтому в начале 19-го века филологи определяли арматуру как доспехи и снаряды. К концу столетия к списку прибавились обоймы из литейных форм, железо с вплавленным в него магнитом, украшения для лат.

Современная трактовка термина родом из середины прошлого века. Именно тогда активно начал применяться бетон, развивалось многоэтажное строительство. Масштабные конструкции требовали укрепления.

Когда металлический каркас был самостоятельным, он ржавел и быстро изнашивался. Внутри бетона металл оказался защищен от внешних воздействий, продлевая срок плит и, в целом, построек.

Если их перекрытия и стены армируют не всегда, то фундамент без стальных прутов не обходится. Впрочем, современный рынок предлагает альтернативные материалы, к примеру, композитную арматуру. Узнаем плюсы и минусы обеих, определимся, какую использовать.

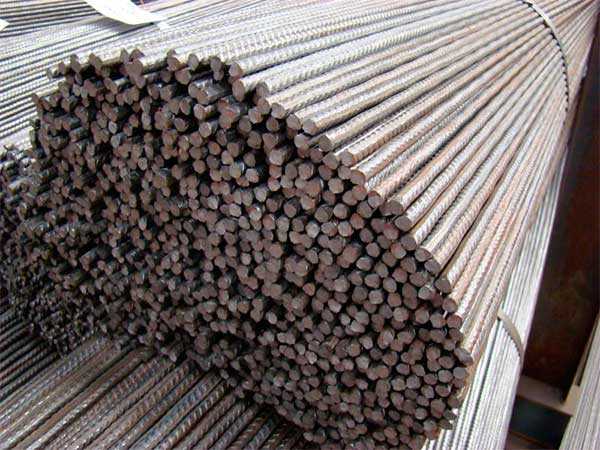

Стальная арматура для фундамента

Это классика жанра, привычная и проверенная. Сталь – сплав железа с углеродом. Свойства арматуры варьируются за счет их пропорций и добавок. Так, легировка стали кремнием и марганцем увеличивает гибкость прутов, не убавляя прочность. Подобный эффект достигается, так же, с помощью добавки хрома.

Свойства стали для арматуры зависят и от типа обработки сплава. Есть горячий — и холоднокатный. В последнем случае температура проката, то есть вытяжки прутов, не превышает комнатной.

Виды арматуры стальной

При горячем преодолевается планку рекристаллизации. Так именуют процесс перестроения кристаллической решетки. При температуре 1 700-от градусов бразуются новые зерна с меньшими дефектами.

Горячий прокат придает металлу прочность и делает его восприимчивым к сварке. Не удивительно, что горячепрокатную арматуру берут, к примеру, для железнодорожных путей.

В фундаментах сварка приемлема лишь при устойчивом грунте, изменение профиля которого не предвидится. Если же почва начнет ходить, у фиксировано скрепленных прутов не будет люфта следовать за ней.

Места сварки могут разойтись. Они и так уязвимы, ведь воздействие температур при спайке арматуры меняет ее характеристики. В общем, нужна связка прутов проволокой, позволяющей сетке слегка «ходить». Получается, в горячепрокатной арматуре для фундамента нет смысла.

Размышляя, какую арматуру используют для фундамента, выбор, как правило, делают  в пользу прутов холодного проката. Их прогоняют через отверстия, диаметр которых постепенно уменьшается.

Это уплотняет сплав. При давлении из него уходит часть углерода. Его минимум  – залог гибкости прутов. Добавим к сему вязку проволокой. Вот и идеальный вариант для фундамента.

К тому же, холодная обработка стали, прошедшей до этого горячий прокат, увеличивает варианты обработки ее поверхности. Она может быть гладкой или рифленой.

Последний тип предпочтителен для зданий со значительными нагрузками на фундамент, многоэтажных, с массивными стенами из тяжелых материалов, к примеру, кирпича.

Для деревянного двухэтажного строения, или дома в пару этажей примерно на 100 квадратов из газобетона рифленые пруты излишни. Роль неровной поверхности арматуры – лучшая сцепка с бетоном. Рельеф «хватается» за него, словно сплетаясь со строительной смесью.

Выбирая, какую арматуру лучше использовать для фундамента, нужно учесть и его тип. Ленточный, к примеру, зиждется на 2-ух поясах армирования. Достаточно гладких прутов небольшого диаметра, как правило, это 10-12 миллиметров.

Для плиточных, цельнолитых фундаментов принято использовать арматуру 16-го диаметра. Сдвинуть цифры в сторону увеличения могут лишь рыхлые, подвижные грунты.

Обращаем внимание и на маркировку арматуры. Основное обозначение горячекатной –  буква «А» и латинские цифры от 1-го до 6-ти. Для холоднокатных прутов применяется буква «В».

Есть еще индексы. «Т» указывает на термическое упрочнение проволоки. Индекс «К» сигнализирует о повышенной устойчивости прутов к коррозии. «С» разрешает применять сварку.

Учитываем, что стальная арматура тяжела, не сгибается. Это вызывает проблемы с транспортировкой прутов. Проще перевозить композитную арматуру. Она сматывается в бухты, занимая минимальные объемы. О плюсах и минусах альтернативы стальным прутам, в следующей главе.

Композитная арматура для фундамента

Какую арматуру использовать для фундамента дома из разряда синтетической? Вариантов 4. Распространены 2. Это базальтопластиковая и стеклопластиковая арматуры.

Они выигрывают в ценнике, как среди своего класса, так и в сравнении со стальными прутами. Не указаны углепластиковая и стеклоармированный полиэтилентерефталат. Не смотря на высокий ценник последних, дадим и их краткий обзор.

Углепластик основан на углероде. Из природных его примеров вспоминаются графит и алмаз. Бриллиант – самый прочный в мире минерал. Соответственно, углероду можно придать «вид» непобедимого.

Все зависит от плотности кристаллической решетки. За счет нее углепластиковая арматура бьет металлическую по прочности на излом и удар. Это дает возможность использовать пруты меньшего диаметра, или в меньшем количестве, делая редкую сеть.

Под термином стеклоармированный полиэтилентерефталат скрываются волокна лавсана. Они сплетаются с нитями стекла. После температурной обработки и протяжки оно приобретает нетипичные для обычного стекла свойства, к примеру, перестает раскалываться при перегибах. Лавсан лишь добавляет гибкости, поскольку у полимера удлиненные молекулы. Вариант идеален для фундаментов в подвижных почвах.

Размеры стеклопластиковой арматуры

Теперь, к востребованным позициям композитной арматуры. Начнем с базальтопластика. Базальт – горная порода. Она распространена, а посему доступна. Породу расплавляют и вытягивают в нити.

Их скрутка с пластиковыми дает армирующие пруты. Для фундамента хороши, но не обязательны. Плюсы базальтопластиковой арматуры касаются, больше, работы со стенами.

Так, материал отлично пропускает радиоволны. В итоге, в доме без проблем настраивается беспроводной интернет. Если же нужно «настроить» прочность фундамента, принято брать стеклопластиковые пруты.

Их наименование звучит в строительных магазинах при ответе на вопрос, какую арматуру использовать для ленточного фундамента. Советуют материал и для сплошных заливок.

Мотивируют коррозийной стойкостью. В отличие от стали стеклопластик не окисляется. К тому же, полимер плохо проводит тепло. Это исключает образование так называемых мостов холода, ведущих к промерзанию платформы.

Дополнительными плюсами отсутствия в композите металла становятся прозрачность для электромагнитных и радиоволн. Для электрического тока, напротив, ставится блок.

Соответственно, использовать стекловолокно для заземления, подобно стали, нельзя. Это продлевает срок эксплуатации композита. Век его удлиняет, так же, солидная прочность на разрыв. Она выше, чем у стальной арматуры, почти в 1,5 раза.

Как и стальная, композитная арматура бывает гладкой и рифленый. Вытекающие последствия совпадают с формами металлических прутов. Последние, кстати, всегда серые.

Композитная арматура радует эстетов цветами и упрощает ориентацию в товарных позициях. Производители выделяют определенными красками диаметры «проволоки», типы ее закрутки.

stpoyka.ru

Арматура для фундамента ленточного какая нужна: виды, марка и диаметр

Обустройство фундамента является важнейшим этапом при возведении любого объекта. От долговечности этой части строительной конструкции, в конечном итоге, зависит срок эксплуатации всего здания. Высокой прочностью и надежностью отличается ленточный фундамент, применяемый при возведении домов из тяжелых строительных материалов.

Ленточный фундамент представляет собой заглубленное в землю основание, располагающееся по периметру строения и принимающее на себя нагрузку несущих стен. Фундамент, выполненный из бетона, отличается высокой механической прочностью и хрупкостью одновременно, а также слабым сопротивлением нагрузкам при растяжении. Это обстоятельство вызывает необходимость его усиления.

Ленточный фундамент всегда укрепляют арматурой

С какой целью выполняется армирование

Полотно ленточного фундамента подвергается неравномерным нагрузкам в процессе эксплуатации. Это обуславливается неоднородностью плотности почвы и различиями в элементах строительной конструкции. Бетонное основание хорошо сопротивляется сжатию, а для увеличения стойкости к изгибам и растяжению нужно армирование.

Для этого вертикально и горизонтально расположенные прутья скрепляются с помощью проволоки и собираются в каркас, придающий бетонному изделию монолитную жесткость. Его прочность и долговечность зависит не только от сорта используемого бетона, но, в значительной степени, от надежности арматурного каркаса.

Схема размещения арматуры в ленточном фундаменте

Выбираем тип арматуры

Главным критерием выбора арматуры является сопротивление изгибу материала, из которого она изготовлена. Наибольшее распространение получили изделия из металла, состоящие из высокопрочной легированной стали.

Стальные прутки, превышающие по прочности бетон в несколько раз, можно не только связывать проволокой, но и скреплять при помощи сваривания.

Это увеличивает жесткость металлического каркаса. Для улучшения сцепления с бетонным основанием нужна профилированная поверхность прута. У металлической арматуры имеются следующие преимущества:

• проверенная временем надежность;
• способность переносить большие эксплуатационные нагрузки;
• возможность прогрева бетона через каркас, который проводит электрический ток;
• места сопряжения прутьев не теряют прочности при соединении их сваркой.

Виды профиля стальной арматуры

К недостаткам стальной арматуры относятся ее большой вес и подверженность процессам коррозии. На современном строительном рынке недавно появилась арматура, изготовленная из стекловолокна. Возникает законный вопрос: какая арматура лучше?

Практический опыт использования варианта из пластика — недостаточный, поэтому судить о надежности этих изделий в долгосрочной перспективе пока сложно.

Пластиковый материал обладает следующими достоинствами:

• небольшим весом;
• устойчивостью к воздействию низких температур;
• невосприимчивостью к коррозии;
• не образует радиопомех;
• не обладает теплопроводностью;
• имеет хорошую упругость.

Композитная арматура различного диаметра

К недостаткам пластиковой арматуры относятся невозможность ее сгибания и соединения сваркой. К тому же материал удлиняется при растяжении. По этой причине, по мнению профессиональных строителей, ее лучше использовать только при возведении фундаментов, на которые оказывается небольшая нагрузка.

Проще говоря: какая постройка, такая и нужна арматура. Более подробно о сравнительных характеристиках обоих вариантов читайте в статье «Какая лучше арматура для фундамента композитная стеклопластиковая или железная?»

Определяемся с диаметром

Диаметр прута является одной из самых важных характеристик арматурного материала. От него зависит не только прочность каркаса жесткости, но и его взаимодействие с бетонной массой. Диаметр арматуры для ленточного фундамента определяется следующим образом. Разделив площадь среза бетонного основания на 1000, получим значение площади сечения арматурных изделий, устанавливаемых в продольном направлении. Отсюда определяется их диаметр. В любом случае арматура для фундамента ленточного типа должна быть в диаметре не менее 10 мм.

Взаимозаменяемость пластиковой и композитной арматуры по диаметру

Например, длина участка ленты составляет 1000 мм, ширина — 400 мм, площадь среза основания по вертикали составит 1000*400=400000 мм². Сечение арматурных стержней, устанавливаемых в продольном направлении, составит 400000/1000=4 см². Из школьного курса геометрии мы знаем, что площадь круга определяется по формуле: S=3,14D²/4. Отсюда D=2√S/3,14. То есть в нашем случае получится ~22 мм. Для ответа на вопрос: какой диаметр арматуры выбрать, удобно воспользоваться специальной таблицей, упрощающей подбор арматурных прутьев для фундамента по их диаметру.

Таблица расчета арматуры
Диаметр прута, мм	Площадь сечения, см2	Масса одного погонного метра, кг	Погонных метров в одной тонне
8	0,50	0,40	2532
10	0,79	0,62	1621
12	1,13	0,90	1126
14	1,54	1,21	826
16	2,01	1,58	633
18	2,54	2,00	500
20	3,80	2,47	405

Размер арматуры по длине чаще всего составляет 6-12 м. Материал низкого класса диаметром до 12 мм поставляется свернутым в мотки.

Чем вязать арматуру

Для создания из арматурных прутьев пространственной фигуры их необходимо скреплять. Эту операцию выполняют с помощью сварки, либо используют для вязки мест соединений проволоку или пластиковые хомуты. Опыт подсказывает, что при вязке проволокой наиболее удобно работать при ее диаметре 1,2-1,4 мм. Более тонкая слабовата, а более толстую трудно изгибать.

Подойдет как оцинкованная, так и черная проволока. Если она слишком жесткая и плохо гнется, можно прокалить моток в костре. Своими руками можно добыть вязальную проволоку из старой автомобильной шины. Для этого достаточно сжечь покрышку на костре.

Термообработанная вязальная проволока

Очень удобно использовать для быстрой вязки арматуры пластиковые хомуты. Наиболее надежны изделия со вставкой из проволоки. Следует понимать, что на морозе пластик потрескается, то есть оставлять на зиму связанный арматурный каркас нельзя.

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

• ленточного типа;
• в виде монолитной плиты;
• на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Арматура в углах ленточного фундамента должна быть изогнута

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

Арматура в плитном фундаменте укладывается с определенным зазором

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Основную нагрузку в каркасе свайного фундамента несет вертикально установленная арматура

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.

Поделитесь с друьями!

samodelino.ru

Какую арматуру лучше использовать для конкретного типа фундамента

Важной составной частью железобетонных конструкций, к которым также относится множество типов фундаментов, является арматура. Именно благодаря этому элементу плиты, ленты, буронабивные сваи – все отдельные составляющие оснований постройки наделяются способностью противодействовать растягивающим нагрузкам. Арматура для фундамента – все равно, что скелет для человеческого тела. Без нее бетонная конструкция не может похвастаться долговечностью и надежностью, не говоря уже о безопасности. В этой статье мы рассмотрим типы используемой в строительстве арматуры, рассмотрим ситуации, в которых лучше использовать тот или иной тип арматуры, дадим некоторые рекомендации по правильному армированию фундамента и затронем еще целый ряд вопросов.

Арматура – что, как, почему

Арматура представляет собой прочные изделия круглого гладкого или периодического (ребристого) профиля. Чаще всего прутья арматуры производят из стали, но в последнее время не редко можно услышать об изделиях из стеклопластика которые, как утверждают производители, превосходят аналоги по показателям прочности более чем в два раза. Важной характеристикой арматуры является ее диаметр. В продаже можно встретить изделия диаметром 5,5, 6, 8…32 мм. Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам. В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм. Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже.

Если вы интересовались покупкой арматуры, то успели обратить внимание на то, что одни образцы имеют ребристую поверхность, а другие – гладкую. Какой тип прута лучше подходит для вашего фундамента? Материал, который будет непосредственно воспринимать растягивающие нагрузки, должен иметь ребристую поверхность. Это позволит ему более прочно сцепиться с бетонным раствором (о бетоне для фундамента читайте здесь) за счет увеличенной площади соприкосновения. В свою очередь пруты с гладкой поверхностью (как правило, имеющие небольшой диаметр) целесообразно применять в качестве конструктивного, а не функционального элемента скелета. Попросту говоря, гладкая арматура нужна лишь для того, чтобы должным образом сориентировать в пространстве ребристую.

Соединение арматуры

Самым простым способом укладки арматуры в фундамент является сварка прутьев в единый каркас. Такая технология отличается еще и высокой скоростью. Вот только при этом большая часть изделий (прутьев) в месте сваривания теряет свои прочностные характеристики. Поэтому мы не рекомендуем использовать сварку, а приберечь ее для совершенно безвыходных ситуаций.

Другим вариантом конструирования каркаса является так называемая вязка арматуры, которая подразумевает создание проволочного соединения в каждом пересечении прутьев «скелета». Данный процесс является достаточно трудоемким, но если приноровиться, то на каждое соединение будет уходить не более 5 секунд. Последовательность вязки изображена на рисунке ниже. Все вышеперечисленные операции лучше проводить перед тем, как установлена опалубка для фундамента.

Обращаем ваше внимание на то, что более 50% всех пересечений прутов должны быть соединены. Это относится, в первую очередь, к угловым частям каркаса.

Армирование при возведении ленточного фундамента

Одной из особенностей ленточного монолитного основания является то, что независимо от высоты при его возведении достаточно использовать всего 2 пояса армирования – сверху и снизу. Чаще всего используют прутья диаметром от 10 до 14 мм – в зависимости от нагрузки. Чем капитальнее постройка, тем больше диаметр используемой арматуры. Каждый армирующий пояс состоит из пары продольных ребристых прутов. Они соединяются посредством перемычек из гладких прутков диаметром 8 мм, расположенных с шагом 500 мм в горизонтальной и вертикальной плоскости.

Важно, чтобы все элементы каркаса впоследствии были покрыты защитным слоем бетона – около 50 мм (для защиты от влаги). Одновременно нужно учитывать то, что продольно ориентированные пруты должны быть максимально приближены к горизонтальной поверхности, играя роль балки, устойчивой к растяжению. Именно по этой причине не стоит увлекаться и прятать пояс глубже. Вертикальные конструктивные элементы устанавливают на предварительно подготовленное основание – 30 мм подбетонку. Это позволяет уберечь металл от коррозии, которая неминуемо возникла бы в иных ситуациях из-за воздействия влаги.

Также отметим необходимость изгиба арматуры на углах – не стоит укладывать пруты под прямым углом друг к другу, т.к. это сведет на нет все старания по созданию монолитной конструкции. Пруты размещают внахлест не менее 250 мм и прочно связывают проволокой.

Армирование при строительстве буронабивного основания

При усилении буронабивной сваи используют ребристые пруты диаметром 10 мм. Их может быть 2, 3, 4 или более – в зависимости от диаметра используемой формы заливки. Как правило, в качестве последней используют асбестоцементную трубу диаметром 200 мм. В этом случае можно использовать 3-4 прута арматуры, соединенные вместе так, как показано на рисунке ниже. Важно, чтобы элементы каркаса отступали от трубы не менее чем на 50 мм. Так же нужно учитывать, чтобы нижние части прутов упирались на заранее подготовленную бетонную площадку (см. статью о буронабивных сваях).

Армирование для плитного фундамента

Плитное основание является одним из самых надежных и при этом самых дорогостоящих решений. Цена арматуры для фундамента, которую придется заплатить за нулевой цикл при таком строительстве, может составить до 20% от общей стоимости постройки.

При возведении такого типа основания используют ребристую арматуру диаметром 10-16 мм в зависимости от пучинистости грунта и величины нагрузки от будущего здания. Чем сложнее условия строительства, тем больше диаметр стальных прутьев. Укладывается два пояса, причем таким образом, чтобы образовались клетки со сторонами 200 мм.

Загрузка…

cdelayremont.ru
