можно ли сделать своими руками

Для жидкостной системы отопления необходимо выбрать не только трубы, из которых выкладывается магистраль, но и котёл. В качестве водонагревателя используют электрические бойлеры, топки на твёрдом и жидком топливе, газовые агрегаты.

Выбирают котёл по мощности, в зависимости от обогреваемой поверхности пола. Если дом подключен к газовой централи, то экономичнее использовать топку, которая работает от газа. Электрическое оборудование требует много энергии и больших финансовых затрат.

Для топок, работающих на твёрдом или жидком топливе необходимо сооружать отдельное помещение. Какой котёл выбрать для тёплого пола? Можно ли его сделать самостоятельно? Как подключают водонагревательное оборудование к системе «тёплый пол»?

Электрическое оборудование

Водонагреватель, который работает от электричества, используют для обогрева, как небольших помещений, ванной комнаты, санузла, так и значительных площадей дома.

Оборудование легко эксплуатировать. В нём располагается блок автоматического управления. Необходимо выставить температурный режим, и система сама будет выключаться, и прекращать работу в зависимости от микроклимата в помещении.

Агрегат можно установить на пол или укрепить на стене. Большим недостатком электрокотла является высокая стоимость энергоресурса.

  1. Котёл состоит из колбы, которая утеплена слоем пенопласта. Колба изготовлена из нержавеющей стали. С внешней стороны ёмкость защищена эмалью.
  2. На внутреннюю поверхность нанесена стекло эмаль или специальное напыление с титановым наполнителем. Оно не ржавеет, не разрушается под действием высоких температур.
  3. Для нагревания воды в электрокотле предусмотрены нагревательные элементы. Это может быть ТЭН, индукционная катушка или электрод. Электродный котёл рекомендуют наполнять антифризом.

Для подачи воды предусмотрен отдельный патрубок. Котёл для тёплого пола оборудован двумя выходами для теплоносителя. Рекомендуют приобретать двухконтурный водонагреватель, чтобы не только наладить отопление в доме, но и обеспечить домочадцев горячей водой.

Умельцы делают электрокотлы своими руками. Для этого они используют бочку из нержавеющей стали, ТЭН или металлический стержень, который послужит электродом.

Газовый водонагреватель

Газовые котлы экономичны и эффективны, но для их установки требуется разрешение государственных служб. Они выполняют проект, в котором прописывается мощность оборудования и место его расположения. Нагреватель представляет собой компактное устройство, которое оснащено автоматикой. Потребителю необходимо только настроить оборудование на определённый режим работы.

Котёл для тёплого пола состоит из топки, в котором находится теплообменник; это может быть змеевик или система тонких трубок, по которым проходит вода. Теплообменник может находиться над газовой горелкой или располагаться вдоль стенок котла. В некоторых нагревательных приборах вода находится в колбе, вдоль неё проходят трубки с газом.

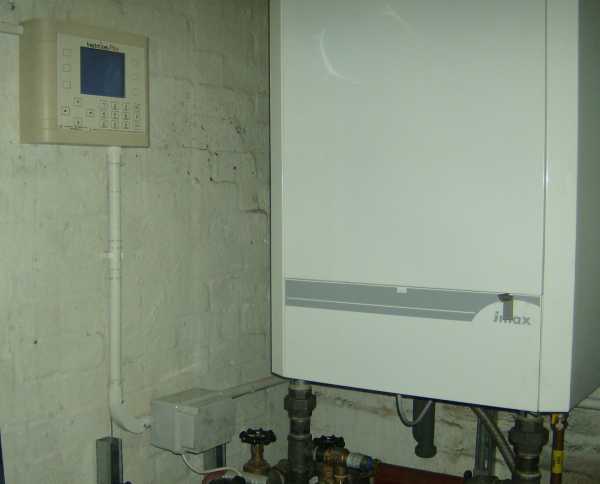

Для организации системы отопления в больших домах приобретают мощные агрегаты напольного типа. Для них оборудуют котельную. Для небольших помещений выбирают настенные котлы малой мощности.

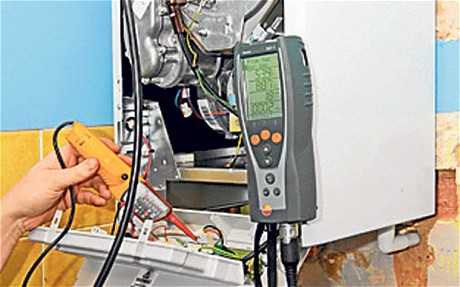

Своими руками собрать газовый котёл не получится. Устанавливают его специалисты. Тёплый пол от газового котла подключают специальные службы. Они контролируют систему нагрева воды, проводят профилактические работы.

Дизельная топка

Жидкотопливные котлы являются хорошей альтернативой газовому нагревательному оборудованию. Для обогрева воды используется дизельное топливо. Расход его минимальный.

Для хранения топлива необходима ёмкость, которую хранят в безопасном помещении, вдали от обогревательных приборов. В этом состоит неудобство эксплуатации котла.

Кроме того для оборудования необходимо соорудить котельную. Преимуществом дизельной топки является высокий КПД. Агрегаты приобретают для системы отопления домов большой площади. Предусматривают двухконтурные котлы. От них выводят систему радиаторного и напольного обогрева.

  • Теплообменник находится в центре топки или вдоль стенок.
  • Дизельная горелка может находиться внизу печи и нагревать водяной контур, или располагаться вдоль стенок, воздействуя не теплообменник в виде змеевика или колбы.
  • Для дизельной горелки необходим вентилятор или наддув. Данные устройства нагнетают в топку воздух, который поддерживает горение.

Жидкотопливный котел

Для обогрева площади 100 м2 рекомендуют приобрести агрегат мощностью в 5 кВт. Расход топлива составит 1 кг/ч. Более мощный нагреватель, 32 кВт, потребует дизельного топлива 2,7 кг/ч. Рекомендуют приобретать котлы с возможностью смены топлива. В комплект к жидкотопливному нагревателю идёт газовая горелка.

Твёрдотопливные печи

Для системы отопления предназначены печи, с выходами для теплоносителя, который циркулирует в напольной магистрали. Теплообменник состоит из змеевика, который расположен в стенках топки. Дрова укладывают на колосник.

Разгораясь, они нагревают воду в теплообменнике. Горячая жидкость поступает в магистраль отопления. Температура воды приближена к 100 0С, поэтому печи выбирают чаще всего для радиаторного обогрева. Для тёплого пола предназначено низкотемпературное оборудование.

Если тёплый пол в доме является основным источником обогрева, то предпочтения отдают топкам длительного горения. Дрова в них не горят, а тлеют. При этом выделяется достаточное количество тепла, чтобы нагреть теплоноситель до температуры 50 0С. В напольной магистрали жидкость остывает до 35 0С.

При этом пол разогревается до 22-24 0С. Если в доме установлен твёрдотопливный котёл для тёплого водяного пола, то рекомендуют установить расширительный бак, чтобы часть горячей воды из магистрали поступала в него, не загружая контур на полу.

Из обратки выводят трубопровод для воды, предназначенной для домашнего потребления. Выстроить топку с теплообменником, подключить её к водяной магистрали можно своими руками.

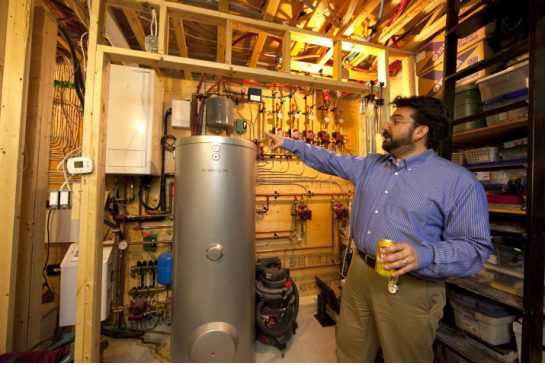

Как подключают тёплый пол?

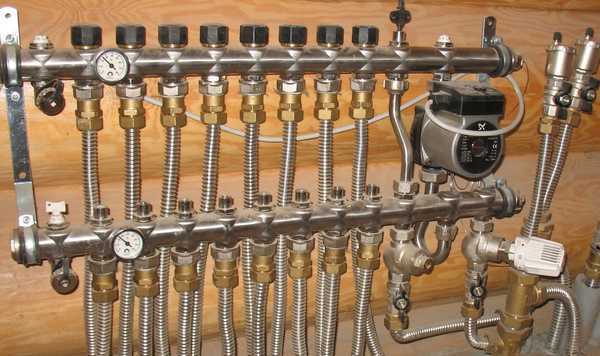

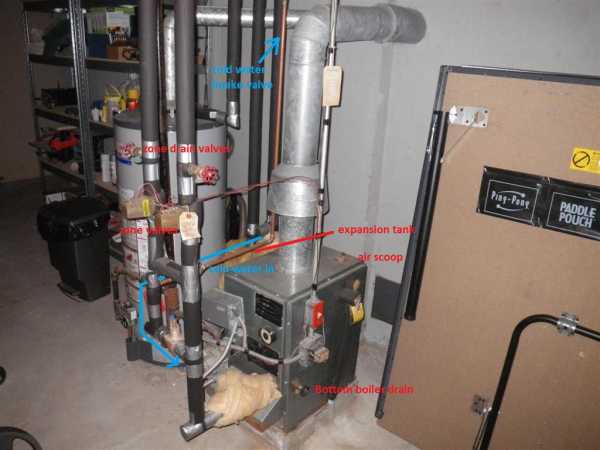

На подготовленную поверхность пола укладывают трубы для жидкостного контура. Подключают их к горячему и холодному выходу на коллекторе. Здесь же рекомендую установить трёхходовой клапан с термостатом и выходным датчиком. Это блок управления для тёплого пола.

  • Из коллектора выводят контур для горячего теплоносителя; используют оцинкованную трубу. Она соединяет коллектор и расширительный бак. Её укладывают под наклоном к котлу. Уклон 3 мм на 1 пог. м.
  • Холодный контур соединяет распределитель и котёл. Трубу укладывают под наклоном к коллектору.
  • На холодном контуре от коллектора устанавливают циркуляционный насос. Автоматическое управление можно установить на нём, а не на распределителе. Устройство стоит дешевле.
  • Далее к трубе подключают фильтр для воды и мембранный расширительный бак.
  • Рекомендуют установить перед насосом патрубок, который отводит воздух из системы.

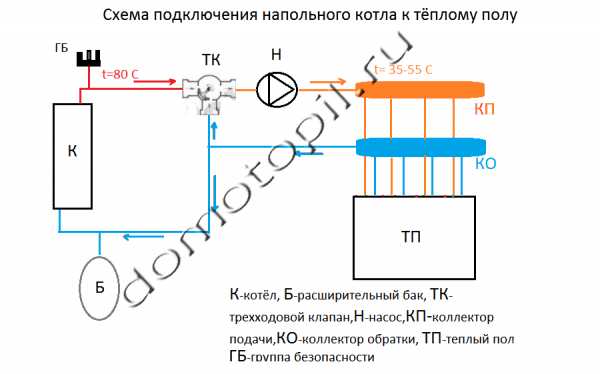

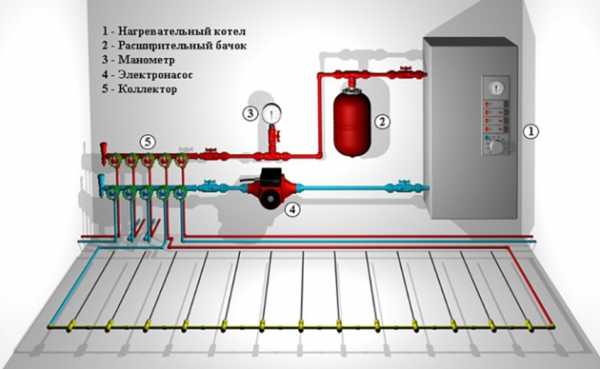

Схема теплого водяного пола

Необходимо начертить схему со всеми узлами соединения. Тёплый пол может функционировать не от котла, а от радиатора. Для этого выстраивают отдельный контур. Его выводят из обратной трубы, по которой проходит охлаждённый теплоноситель.

В радиаторе вода остывает до температуры 50 0С. Этого достаточно, чтобы нагреть напольную магистраль. Печь можно построить своими руками. Теплообменник устанавливают внутри топки или в стенах.

Напольный обогрев подключают к котлу любой модификации, независимо от топливного ресурса, если у него есть выходы для системы отопления. Оборудование выбирают по мощности, величине площади обогрева. Принимают во внимание стоимость обслуживания нагревательного прибора и простоту его эксплуатации.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Загрузка...

otoplenieblog.ru

Как подключить тёплый пол к твердотопливному котлу, схема подключения

Содержание статьи:

В этой статье мы разберём вопрос, как подключить тёплый пол к твердотопливному котлу, который волнует многих владельцев частных и загородных домов.

Проблема подключения тёплого пола к твердотопливному котлу

Многих отпугивает идея устройства тёплого водяного пола в своем частном доме из-за отсутствия газоснабжения. Бывают такие ситуации, когда в районе новостроек отсутствует пока ещё подведение газа к новым домам, а заселяться как бы надо.

При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.

Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:

Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.

Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.

Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:

Эту схему мы рассматривали в той же статье, что и первую представленную здесь.

Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.

Способ подключение тёплого пола к твердотопливному котлу

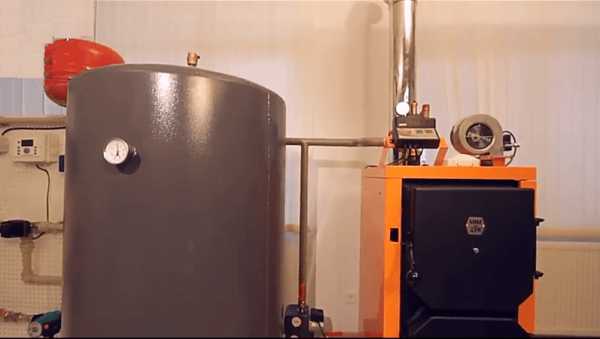

Для подключения водяного теплого пола к твердотопливному котлу и предотвращения закипания теплоносителя в системе по причинам описанным выше, необходимо в систему включить так называемый тепловой аккумулятор.

Теплоаккумулятор создает инертность всей системы, не позволяя вскипать теплоносителю даже в случае отключения циркуляционных насосов. По своей сути тепловой накопитель это емкость достаточно большого размера, заполненная водой или другой жидкостью, имеет несколько входов и выходов, который накапливает излишки энергии и потом постепенно способен отдавать её в тёплый пол или радиатор. Корпус теплонакопителя теплоизолирован для предотвращения потерь тепла не по назначению.

Тепловой аккумулятор может быть как заводского производства, так и самодельного. Любой специалист, умеющий работать газо-электросваркой способен изготовить его.

Выбор теплового накопителя осуществляется из расчета от 20 до 40 литров на 1 КВ/ч мощности котла.

Если вы, где-то в интернете встретите схему подключения тёплого пола, где в место теплоаккумулятора используется один радиатор отопления, то лучше не следуйте этим инструкциям, так как объёма радиатора может быть недостаточно для предотвращения вскипания воды.

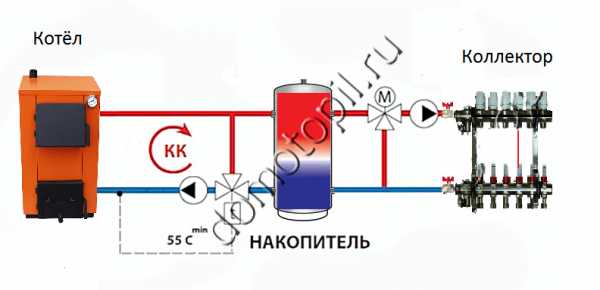

Схема подключения по такому способу представлена на следующем изображении.

Как видно на схеме, подача от котла внедряется в верхнюю часть теплового накопителя, обратка к котлу идет из нижней части накопителя. В ней монтируется насос. На магистрали подачи между котлом и накопителем идет отвод через трехходовой клапан с термостатической головкой к обратке. Этот узел нужен для того, что бы разница температуры между подачей и обраткой была не сильно большая, для предотвращения образования конденсата на теплообменнике котла. Термоголовка выставляется примерно на 55 °C . Подающая труба к емкости обязательно делается стальная.

Наклон трубы нужно обеспечить такой, что бы в случае отключения электроэнергии между котлом и емкостью продолжалась естественная циркуляция теплоносителя, что предотвратит закипания воды. Не забывайте в районе котла поставить группу безопасности.

На самом накопителе вверху так же установлен воздухоудалитель, как видно на одном из изображений выше. Подающая труба к коллектору тёплого пола идёт так же с верхней части накопителя через насосно-смесительный узел тёплого пола. Более подробно о насосно-смесительном узле, а так же коллекторе тёплого пола читайте в статье «монтаж коллектора тёплого пола своими руками«. Там мы уже подробно описали что это и как его собрать своими руками, если решили сэкономить на заводском.

С коллектора обратки труба заходит в нижнюю часть накопителя. Не забудьте на обратке установить расширительный бачок.

Как уже упоминалось теплообменник не дает закипеть воде в нештатных ситуациях, а так же способствует накоплению значительной энергии, которая выделяется в котле, но которая не нужна вся сразу теплым полам, да и вообще всей системе отопления, а будет расходоваться постепенно столько, сколько нужно.

Тепловой аккумулятор так же способствует экономии затрат на твердом топливе, так как КПД твердотопливного котла зависит от режима работы последнего. И может варьироваться до 10% . Чем сильнее интенсивность горения, тем КПД выше.

Считается, что минусом использования теплового накопителя является его большая инертность, то есть для того что бы такой объем воды нагреть, на это необходимо порядка 2-3 часов времени. Но если посмотреть с другой стороны, то получается «палка о двух концах». Система отопления способна будет отапливать помещение ещё продолжительное время после прогорания топлива в котле.

Что бы остудить 1000 литров воды с 70 °C до 40 °C, нужно извлечь из неё порядка 32 КВ энергии. При не сильном морозе на улице, дом в 100 кв. м. с хорошим утеплением будет отапливаться практически весь день на этой энергии.

Как видите отсутствие газа ещё не приговор для осуществления идеи устроить подогреваемый пол. Зная как подключить тёплый пол к твердотопливному котлу вы осуществите свою мечту в реальность.

domotopil.ru

Выбор котла для водяного пола

При устройстве водяного теплого пола важно не только правильно рассчитать и уложить трубы, но и грамотно подобрать котел. Ведь от того, насколько хорошо он будет справляться со своими функциями, будет зависеть самочувствие и качество жизни обитателей дома/квартиры.

Выбор котла для теплого пола нужно проводить по нескольким параметрам:

  • удобство при эксплуатации;
  • стоимость отопления;
  • степень адаптации к низкотемпературным режимам и необходимое дополнительное оборудование.

По совокупности этих параметров, а также того, основное у вас это будет отопление или дополнительное, какой из типов топлива для вас предпочтительнее и нужно выбирать тепловой агрегат.

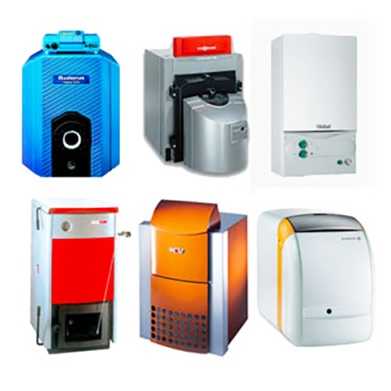

Выбор котла для теплого водяного пола — непростая задача

Степень автономности

Требования по комфортности отопительного оборудования — это не капризы избалованных потребителей: далеко не у всех есть возможность постоянно контролировать работу системы отопления и подбрасывать топливо. Потому и рассматриваем этот параметр первым.

Самая высокая степень автономности у электрических котлов. Есть электричество — работают они без вмешательства человека. Причем после пропадания электропитания они включаются в работу самостоятельно, многие из них имеют «память» и сохраняют настройки. Но электрические колы — это целых три разновидности:

  • на ТЭНах;
  • электродные;
  • индукционные.

Электрокотел для теплого пола на ТЭНах — традиционное решение. Вот только есть у них одна «болезнь» — горят нагреватели, причем довольно часто. Зато стоимость у них средняя, и технологии проверены и отработаны, заменить перегоревший ТЭН по силам даже не очень хорошо общающемуся с техникой человеку. В общем, неплохой (но и не самый хороший) вариант.

Электродные котлы для теплого пола настолько миниатюрны, что их не сразу и заметишь в обвязке

Одна из новинок — электродные котлы. Они менее инерционны, чем ТЭНовые, но капризны в эксплуатации. В том смысле, что предъявляют довольно жесткие требования к качеству теплоносителя. Просто их работа основана на токопроводимости теплоносителя, отсюда и такие особенности. Принцип их работы таков: в жидкость опущены два электрода, на которые подается переменное напряжение 50Гц. Находящиеся между электродами частицы в зависимости от полярности начинают движение к одному из электродов, выделяя во время передвижения значительное количество тепла. Так как полярность меняется с частотой 50 раз в секунду, то движение ионов непрерывно. Потому греется теплоноситель быстро. Эти агрегаты сгореть не могут в принципе: нет теплоносителя, нет нагрева. Так что с этой точки зрения все хорошо. Но техническое обслуживание все-таки требуется: периодически нужно менять электроды, да и при запуске системы придется или заливать готовую жидкость (она есть у продавцов отопительного оборудования), или подготовить  по правилам питьевую воду (раз за сезон добавить по норме соли). Так что электродные котлы для теплого пола — неплохой вариант.

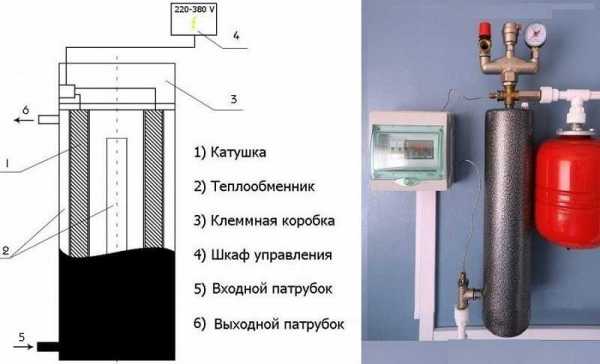

Одна из разновидностей электрокотлов — индукционный котел. Занимает очень мало места и просто устанавливается, работать может в низкотемпературном режиме

Еще один тип электрических агрегатов, который можно применять для подогрева пола, это индукционные модели. Их работа основана на том, что проводник, опущенный в магнитное поле, нагревается. В индукционных котлах корпус выполняет роль сердечника, на него по определенным правилам намотана катушка индуктивности. Корпус сделан в виде толстостенного лабиринта. Вода, протекая по лабиринту, охлаждает его. Этот вид отопительного оборудования  надежен в эксплуатации. Сгореть может только в том случае, если отсутствует движение теплоносителя или сам теплоноситель: корпус быстро перегревается и может оплавиться. Но такие  случаи очень редки. Это, скорее, теоретическая возможность. Всем хорош индукционный котел: и теплый пол будет быстро греться, и экономия электроэнергии присутствует, вот только стоит такое оборудование прилично дороже ТЭНовых агрегатов.

Еще одним общим плюсом использования любых электрических нагревателей является то, что для них не нужны дымоходы, для многих важна также экологическая чистота такого отопления.

Второе и третье место по степени автономности делят пеллетные и газовые котлы. Но тут нужно оговориться, что газовые агрегаты должны быть с  электронным управлением. Многие автоматизированное управление считают недостатком: ведь если нет электричества, то нет и тепла. Но в случае с водяным теплым полом это неактуально: без насоса он все равно работать не будет. Зато автоматика сама регулирует и подстраивает температуру, контролирует параметры системы, ее безопасность. А чтобы уменьшить зависимость от наличия электричества сделать можно резервированное электропитание. Для обеспечения работоспособности котла и циркуляционного насоса в течение нескольких часов достаточно поставить источник бесперебойного питания и пару автомобильных аккумуляторов. Если вам нужен «запас прочности» на пару дней, тогда потребуется дизель-генератор.

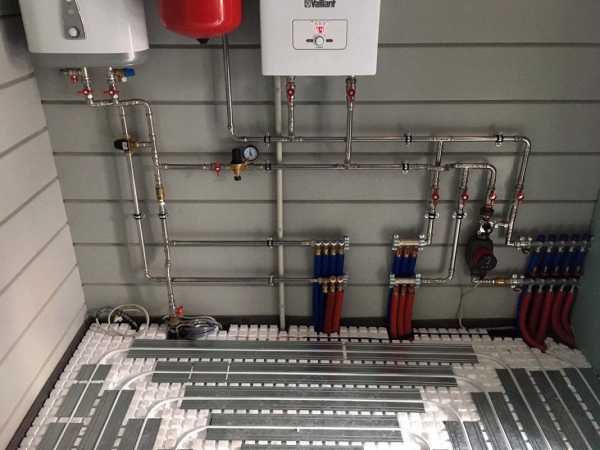

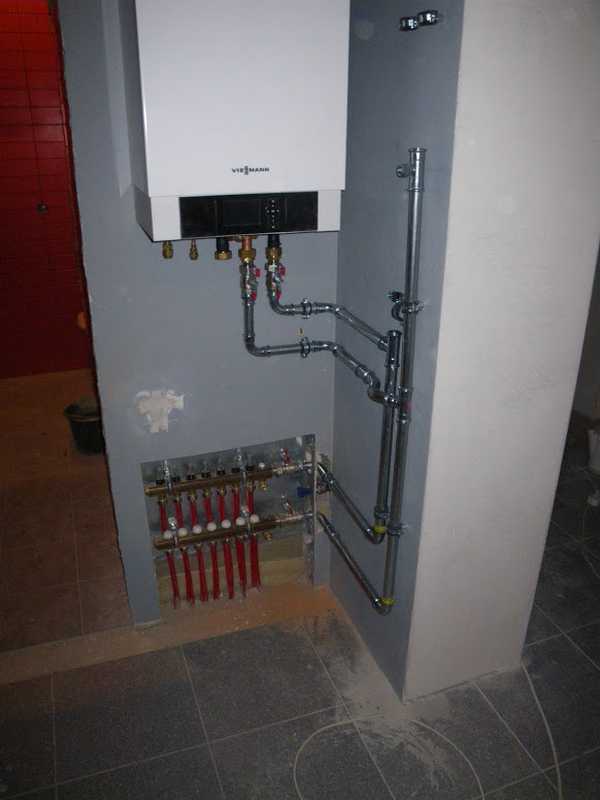

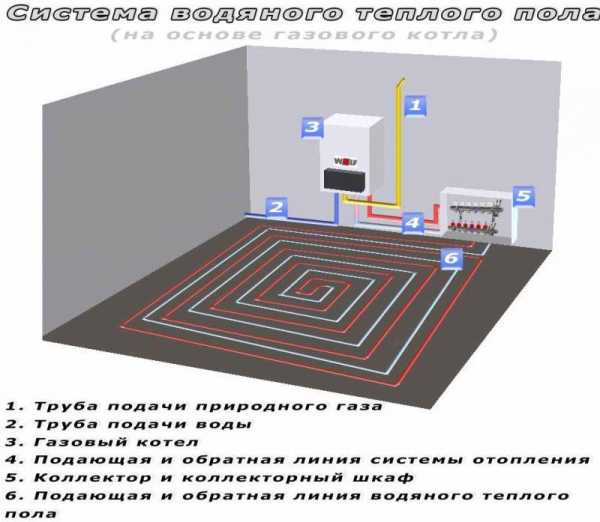

Так подключается настенный агрегат к системе водяного теплого пола

Почему второе и третье место? Потому что кроме наличия электричества для работы необходимо еще и топливо: газовые котлы работают, пока есть приемлемое давление в магистрали, а пеллетные — пока есть в бункере пеллеты. Бункер при этом может быть сколь угодно большим. Есть место — засыпайте хоть запас на месяц, хоть на весь сезон. Все техническое обслуживание пеллетного котла сводится к уборке золы раз в месяц, автоматизированные газовые никакого обслуживания не требуют вообще — был бы газ да электричество, ну и нормальная тяга.

На предпоследнем месте находятся отопители, работающие на жидком топливе. Они требуют достаточно частой проверки, а все потому, что качество нашей солярки не самое лучшее. К тому же при температуре +5оС это топливо начинает густеть и забивать форсунку. Борьба с засоренными фильтрами и решение вопроса подогрева  — вот две заботы, которые вас ждут при использовании котлов на солярке.

Самые «несамостоятельные» — это твердотопливные установки. Топливо в них подкидывать нужно часто, регулярно выгребать золу и шлак, регулировать интенсивность горения. Есть, конечно, пиролизные технологии и котлы длительного горения. Самые лучшие модели на одной закладке угля могут работать несколько суток (до 7 суток у некоторых моделей фирмы Stropuva). Но есть и тут сложности: они требовательны к топливу (нужны сухие дрова или уголь определенной кондиции), а также отпугнуть может цена.

Твердотопливный котел для водяного теплого пола требует постоянного присутствия человека. В два-три раза реже требуется «заправка» пиролизным агрегатам и установкам длительного горения

Обычный твердотопливный котел для водяного теплого пола использовать можно, но вам придется много времени проводить возле печки. Хотя есть уже и агрегаты на твердом топливе с автоматизированной подачей. К ним делают бункера по типу пеллетных и шнековую подачу. Только требования по размерам и качеству топлива в них не менее жесткие, чем у тех, которые работают на пеллетах. Зато вы на несколько дней можете оставить свой дом и не бояться, что система размерзнется.

Есть еще один вариант — комбинированные твердотопливные котлы. Это такие агрегаты, в которые встроен ТЭН. Он включается после того, как прогорит закладка топлива и теплоноситель остынет до определенной температуры (задаете ее вы). Электрический подогрев не может выдавать полную мощность агрегата, но температуру поддержит, и пол ваш останется теплым даже после затухания.

Стоимость отопления

Пока самый дешевый вид отопления — газ. Но возможно вскоре ситуация измениться: он стремительно дорожает. Пока же при установке газового котла для теплого водяного пола, за использованные ежемесячно энергоносители платить вы будете меньше всего.

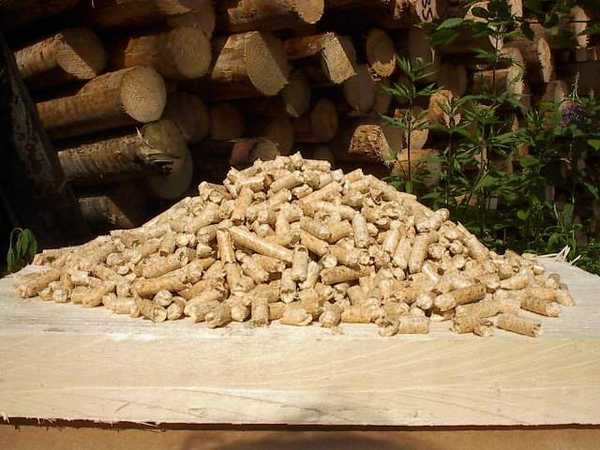

Второе место за непривычным для нашей страны топливом — пелетами и топливными брикетами. Если сравнивать стоимость тонны дров и пеллет, то пеллеты стоят дороже, но вот в пересчете на стоимость киловатта тепла более дешевым получается использование гранул/брикетов. Эти небольшие гранулы производят из отходов деревоперерабатывающей промышленности или растениеводства. При этом теплотворная способность у них выше, чем у самых хороших дров, а у самых качественных пеллет она сравнима даже с количеством тепла, выделяемым некоторыми марками угля. И при этом отходов (золы) в десятки раз меньше. К этой же категории можно отнести и топливные брикеты. Просто пеллеты используются обычно в специальных установках, а брикетами можно топить обычные твердотопливные котлы.

Пелеты и топливные брикеты пока не имеют широкого распространения в нашей стране, но отопление с ними получается экономным. Также радует высокая степень автономности работы агрегатов на этом топливе

Третье и четвертое место оспаривают дрова и уголь.  В одних регионах более выгодно топить дровами, в других — углем.

Пятое место за жидким топливом — недешевое оно. К эксплуатационным расходам нужно отнести также и необходимость подогрева топливного резервуара, или установку бака в обогреваемом помещении. К тому же установки на солярке требуют наличия котельной. Причем котельную лучше строить на приличном удалении от дома: шум  вовремя работы горелки стоит приличный, да и запах сильный, и проникает он везде.

Принято считать, что самое дорогое отопление — электричеством. Но при использовании автоматизированных современных устройств платить приходится лишь чуть дороже, чем при использовании угля или дров. Так что и электрические котлы для теплого пола не сбрасывайте со счетов. Просто для более экономного отопления вам желательно брать тепловой агрегат с возможностью регулировки мощности. В некоторых традиционных электрокотлах ТЭНы собраны группами, и автоматика, включая/выключая группы, регулирует мощность работы и экономит электроэнергию. Для теплого пола желательно взять трехступенчатый, или, в крайнем случае, двухступенчатый агрегат. Индукционные и электродные котлы сами по себе экономичны (если управляются электроникой) и малоинерционны, то есть впустую энергоносители не расходуют.

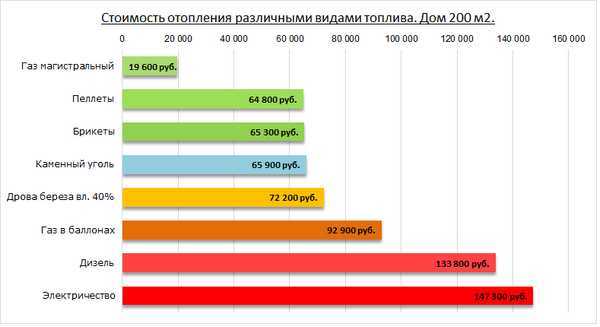

Стоимость отопления в зависимости от используемого вида топлива

Адаптированность к работе с теплым полом

Большая часть котлов разрабатывается для традиционных систем отопления, то есть они выдают теплоноситель с температурой 60-95оС. Особенность водяного подогрева пола в том, что требуются гораздо более низкие температуры: порядка 35-50оС. Только при таких условиях пол обжигать не будет, а будет приятно теплым.

Есть два решения: найти установку, которая может выдавать теплую, а не горячую воду, или к горячей подмешивать холодную, и только потом выдавать в трубы. Второе решение требует дополнительного оборудования — коллекторного узла, в котором и происходит смешивание. Это не самая дешевая технология, так как требуется измерять температуру горячей воды и обратки, смешивать их до тех пор, пока температура не понизится до нужного уровня. Конечно, коллекторные узлы бывают разные, более или менее дорогие, но все равно их нужно покупать и устанавливать.

Начнем с котлов для водяного пола, которые могут сами выдавать теплоноситель нужной температуры. Тут на первом месте — электрические тепловые агрегаты. Вы сами можете выставлять температуру от 25оС и выше. То есть никаких дополнительных затрат и комфортная работа с теплыми полами. К тому же индукционные и электродные (ионные) котлы имеют совсем небольшие габариты, что облегчает их установку. Если контур у вас один, можно подключать его напрямую к выходу. Если контуров несколько, гребенка теплого пола понадобится,  но самая простая, без подмеса и температурных контролеров. В принципе, можно ее сделать своими руками из труб и фитингов. Из другого оборудования может понадобиться (или нет,  в зависимости от комплектации) расширительный бачек, спускной клапан и циркуляционный насос.

Есть еще один вариант, который показывает просто отличную эффективность при работе с низкотемпературными сетями — это конденсационные газовые котлы. Наиболее эффективны они при температуре теплоносителя в обратном трубопроводе не выше 35оС. То есть — это отличный вариант для водяного пола.

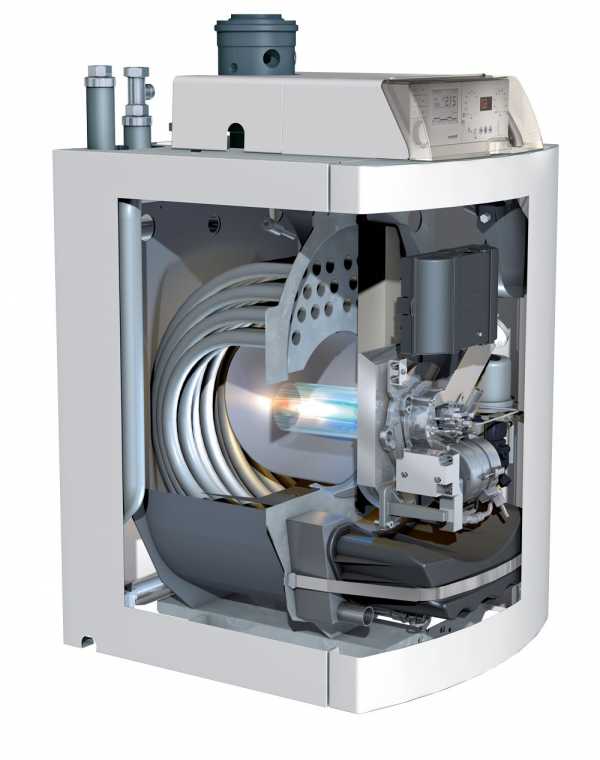

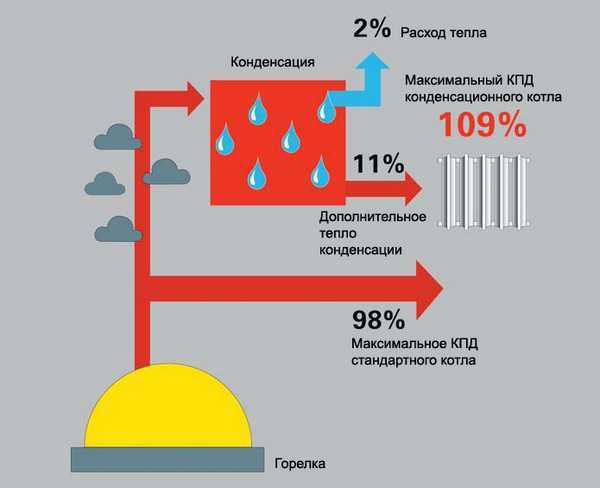

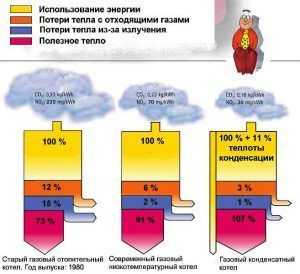

Лучший выбор — конденсационный газовый котел для теплого пола

Газовые котлы, использующие традиционную технологию отбора тепла, требуют установки смесительного узла с наличием контролирующих элементов. Если вы решите использовать такое оборудование, старайтесь подобрать модель, которая может одновременно работать с двумя и более контурами. Обычно один из них высокотемпературный под радиаторы, а остальные — для низкотемпературных систем типа теплого пола. В этом случае отслеживанием температуры и смешиванием теплоносителя занимается автоматика и все происходит внутри установки. Так что если водяной теплый пол у вас работает одновременно с радиаторным отоплением, такое оборудование — отличное решение.

Сложнее дело обстоит с котлами на пеллетах и жидком топливе: для них коллекторный (смесительный) узел обязателен. Причем со всей начинкой: термометрами, контролерами и термоголовками.

Обвязка высокотемпературных котлов для теплого пола — не самая простая задача

Но тяжелее всего приспособить для теплого пола, пожалуй, твердотопливные котлы: принцип действия у них цикличный. То выдают очень горячую воду, то совсем затухают. Не самый комфортный вариант, требующий качественной автоматики и контроля температур в каждом контуре. Снизить эти колебания позволит теплоаккумулятор, но он тоже стоит приличных денег, да и места  занимает много. К тому же усложняется обвязка и в несколько раз возрастает инерционность системы: пока разогреется весь теплоноситель пройдет много времени. Правда, инерционность действует  в обратную сторону: пока теплоноситель остынет, в доме тепло, а это  — большая свобода, так как нет необходимости регулярно подкладывать топливо. И все-таки, несмотря на популярность дров и угля, твердотопливный котел для водяного теплого пола — не самое лучшее решение.

Итоги

Итак, на чем остановить свой выбор?  Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить  газовую установку с функцией «теплый пол».  Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается.  Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

teplowood.ru

схема подключения и выбор мощности

Проработав все возможные варианты, вы решили задействовать для обогрева дома водяные теплые полы. Остается выбрать и приобрести водогрейную установку для работы с этими полами, и тут возникает вопрос – как правильно подбираются котлы для теплого пола. Цель данной статьи – помочь с решением вопросов, связанных с выбором котла, обслуживающего систему напольного обогрева.

Критерии подбора котла

Специальных водогрейных установок, предназначенных для теплого пола, не существует. Правда, некоторые производители газовых агрегатов предлагают модели с режимом работы «теплый пол», но это лишь встроенная функция ограничения температуры воды. Дело в том, что в радиаторных схемах и напольном отоплении разная температура теплоносителя. В первом случае она достигает 95 ºС, а во втором – максимум 55 ºС, средняя же температура в контурах пола составляет 35—40 ºС. При режиме «теплый пол» автоматика теплогенератора ограничивает ее на уровне 45 ºС и получается, что котлы определенной мощностью работают совместно с напольным отоплением вполсилы, а это нерационально.

Обслуживать водяные теплые полы может котел любого вида, все дело в правильной его обвязке и подключении к отопительным контурам, чтобы тепловая мощность котла использовалась как можно эффективнее. Для начала определимся с критериями, по которым необходимо осуществлять подбор котельной установки, обслуживающей водяной обогрев пола:

  • совместимость с системами напольного отопления;
  • эффективность работы;
  • удобство в эксплуатации и обслуживании;
  • сложность монтажа.

В этот перечень не включена стоимость отопления, ведь каждый домовладелец стремится использовать для обогрева наиболее доступный по цене энергоноситель. Для кого-то это природный газ, кто-то подвозит дешевые дрова, а кому-то выгодно топить электричеством из-за того, что в доме установлен многотарифный счетчик электроэнергии. Поэтому наша задача – рассмотреть все возможные варианты, чтобы каждый мог сделать для себя разумный выбор котла для теплого водяного пола.

Степень совместимости отопительного оборудования с контурами напольного обогрева – это способность котла поддерживать невысокую температуру теплоносителя при достаточно большом его расходе. Если же это невозможно, то надо предусмотреть дополнительное оборудование, позволяющее снижать температуру воды и одновременно обеспечить расход с учетом мощности теплого пола.

Эффективность работы теплогенератора влияет на потребление энергоносителей, а удобство эксплуатации определяется временем, что уделяется домовладельцем отопительному оборудованию. Вот почему эти критерии нужно учитывать при подборе источника тепла, как и сложность монтажных работ и обвязки, влияющие на изначальные вложения денежных средств.

Рекомендации по подбору котла

Сначала перечислим, а потом подробно рассмотрим все виды котлов для теплого водяного пола:

  • электрические;
  • газовые;
  • твердотопливные;
  • на жидком топливе.

Идеальным вариантом во всех отношениях является электрический котел независимо от его типа (ТЭНовый, электродный или индукционный). Затрачивая 1 кВт электроэнергии для производства 1 кВт теплоты, агрегат абсолютно спокойно поддерживает температуру теплоносителя на заданном уровне, ничуть не теряя в эффективности. При устройстве напольного обогрева в небольших домах теплогенератор можно подключать к контурам напрямую, установив на нем требуемую температуру.

Что касается больших коттеджей, то в этом случае электрические котлы для теплого пола присоединяются к системе через распределительно – смесительный узел, о нем будет сказано ниже. Агрегаты полностью автоматизированы и не требуют вмешательства в свою работу, а также частого обслуживания или чистки. Опять же, им не нужны дымоходы, что очень упрощает монтаж. Единственный недостаток – наличие необходимой электрической мощности сети, в остальном же электрокотел – это лучшее, что можно предложить для напольного обогрева.

Совет. Поскольку сама система подключения водяного теплого пола предполагает наличие электроэнергии для функционирования циркуляционного насоса, то при выборе источника тепла не стоит заострять внимание на его энергонезависимости. Без электричества здесь все равно не обойтись.

Газовые котлы

Теоретически теплогенераторы на природном газе могут поддерживать температуру воды на уровне 40—45 ºС, но теряют свою эффективность. Почему? Все просто: теплообменник установки рассчитывается исходя из нормального рабочего режима с температурой теплоносителя 80—90 ºС и разницей между подающим и обратным трубопроводом в 20—25 ºС. Тогда отопитель выдает декларируемую тепловую мощность. В нашем случае газовый котел для теплого пола должен обеспечивать среднюю температуру 40 ºС при разнице между подачей и обраткой 10 ºС. КПД агрегата неизбежно упадет на 10—15%, поэтому подключать газовый котел напрямую к теплым полам не рекомендуется.

Чтобы совместить газовое отопительное оборудование с контурами напольного обогрева без потери эффективности, нужно использовать смесительный узел с циркуляционным насосом и распределителем по помещениям. Как это сделать, отображает схема теплых полов с газовым котлом:

В главном контуре с котлом вода циркулирует с температурным графиком 80 / 60 ºС, побуждаемая насосом в котельной. Внутри всех контуров напольного отопления теплоноситель с графиком 40 / 30 ºС перемещает другой насос, а трехходовой клапан подмешивает в них горячую воду из внешней сети по мере необходимости. Такое подключение водяного теплого пола к газовому котлу позволяет надежно и экономично функционировать всей системе. При этом вмешательство в ее работу не требуется, что же касается монтажа, то здесь затраты будут выше, чем в ситуации с электрическим нагревателем.

Все сказанное выше в равной степени относится и к дизельным (жидкотопливным) агрегатам. По техническим характеристикам и степени автоматизации они близки к газовым, поэтому подключение теплого пола к котлу на солярке также осуществляется через смесительный узел, выполняющий функции распределения.

Твердотопливные котлы

Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.

Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:

Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.

Заключение

Из всего сказанного выше можно сделать вывод, что удобнее и дешевле всего поставить электрический отопитель, немного сложнее и дороже – газовый, а самый дорогостоящий и неудобный – это твердотопливный котел. Не стоит забывать и об устройстве «пирога» и основания теплого пола, что также стоит немалых денег. Как это окупится впоследствии – каждый домовладелец решает в своей жизненной ситуации.

cotlix.com

Консультация по выбору электрокотла для теплого пола

водяной пол с электрокотлом
    Содержимое:
  1. Типы электрокотлов для водяных полов
  2. Использование электрокотла для ГВС и теплого пола
  3. Как выбрать электрический котел для водяного пола
    1. Как рассчитать мощность котла
    2. Какие электрокотлы рекомендованы
  4. Затраты на электрокотел с водяным полом

Низкотемпературные системы отопления «теплые полы», составили серьезную конкуренцию традиционному обогреву с помощью радиаторов. Для нагрева теплоносителя, используют газовые и твердотопливные котлы. Современный электрокотёл для теплого пола, оптимально подходит к низкотемпературным системам отопления, что делает устройство, востребованным видом котельного оборудования.

Типы электрокотлов для водяных полов


Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.

Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола. Данный параметр является основным, но, не единственным критерием выбора электрокотла.

При подборе котельного оборудования, обращают внимание на три важные характеристики:

  • Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления.
    ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
  • Количество контуров – котельное оборудование, имеет один или два отопительных контура:
    1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
    2. Двухконтурные модели (исключительно тэнового типа), одновременно нагревают теплоноситель и горячую воду для бытовых нужд. Модели с двумя контурами малоэффективны при нагреве горячей воды (теряется большое количество тепла, вода поступает после открытия крана с существенной задержкой), по этой причине, их рекомендуется подключать к внешнему теплоаккумулятору.
      Схема работает и при использовании двух тарифного счетчика. Ночью, когда электричество дешевле, вода в емкости нагревается, а днем, тепло используется для нагрева теплоносителя теплых полов и подогрева ГВС.

    теплый пол от тэнового котла
  • Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса.
    Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.водяной пол от электродного котла

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Можно ли использовать электрокотел для ГВС и теплого пола


Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.

Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:

  • Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.подключенная буферная емкость

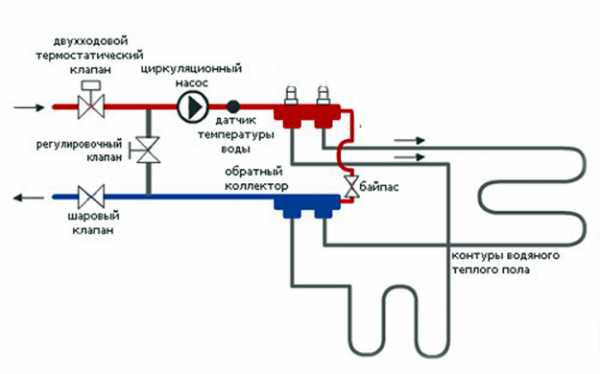

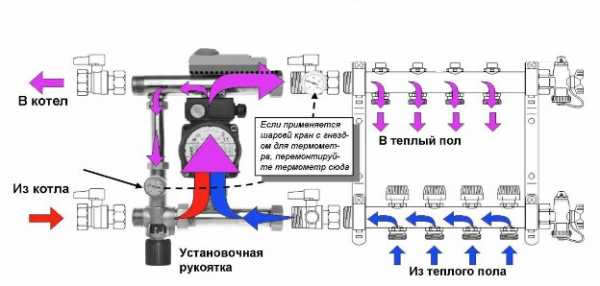

  • Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.установка гребенки
  • Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.

Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.




Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.

Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.

Как выбрать электрический котел для водяного пола


Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:
  • Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.
  • Мощность – производительность котла высчитывает по отапливаемой площади.
  • Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола


Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов


Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:
  • ТЭНовые котлы:
    1. Buderus Logamax, серии E
    2. Kospel EKCO (серия, специально разработанная для подключения к теплым полам)
    3. Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)
    4. ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)
    5. Vaillant серии eloBLOCK
    6. Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)
    7. Rilano ЭВПМ (с возможностью использования антифриза)
    8. Барский машзавод Ж7-КЕП

  • Электродные котлы:
    1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН
    2. ATON Electro


Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.монтажная схема системы водяного пола с котлом на электричестве

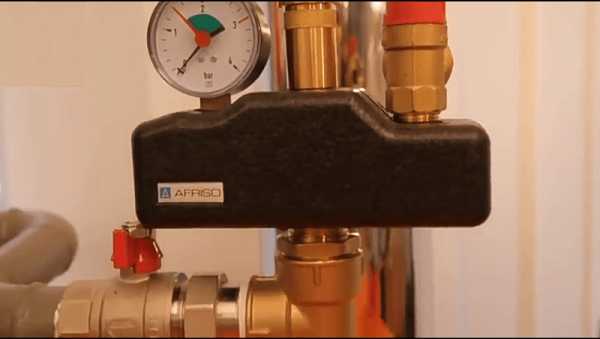

обвязка теплого пола с электрокотлом через гидрострелку
схема совместной обвязки системы отопления с теплыми полами и радиаторами от электрокотла и газового котла

Затраты на отопление электрическим котлом с водяным полом


Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

  • Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.
  • Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.

Расход электроэнергии, для каждого электрокотла указан в технической документации.



avtonomnoeteplo.ru

Электрический котел для теплого водяного пола vs газовый: обзор, сравнение экспертов

Краткое содержание

Водяной теплый пол пользуется популярностью среди владельцев частных домов. Для эффективного функционирования данной системы отопления необходимо установить котел. От его характеристик во многом зависит нормальная работа водяного теплого пола.

Система водяного теплого пола

Описание электрокотлов

Электрический котел отличается высокой степенью автономности и эффективностью. Агрегат такого типа чаще всего выбирают владельцы теплых полов. В зависимости от типа нагревательного элемента выделяют следующие разновидности электрического оборудования:

Устройство тэнового и электродного электрического котла

  • на ТЭНах. Работает благодаря наличию трубчатых электронагревателей из металла, которые заполнены теплопроводящим изолятором. По центру этой детали проходит тонкая нихромовая нить. Она передает на поверхность ТЭНа необходимую удельную мощность. Недостатком оборудования данного типа является его недолговечность. Нагревательные элементы достаточно быстро выходят из строя, но их легко заменить без привлечения специалистов;
  • индукционные. Корпус котлов данного типа исполняет роль сердечника. На него намотана катушка индуктивности (вторичная обмотка). Сам толстостенный корпус из ферросплава представляет собой сложную конструкцию в виде лабиринта. Проходя через нее, теплоноситель нагревается;

    Электрокотел индукционный

  • электродные. Отличаются наличием специальных нагревательных элементов открытого типа, на которые подается переменный ток от сети. Электроды помещают в специальную среду с определенным химическим составом. Благодаря наличию разницы потенциалов, производится тепловая энергия.

Независимо от типа нагревательного элемента, электрический котел состоит из бака, который заполняют теплоносителем. Для обеспечения его безопасности устанавливают датчик давления с предохранительным клапаном. Монтаж детали производится именно на входе теплоносителя. Также перед котлом устанавливают другие устройства – циркуляционный насос, автоматический воздухоотводчик, расширительный бак. После контакта с нагревательными элементами определенного типа, горячая вода поступает через подающую трубу в систему отопления.


Какой выбрать электрокотел?

Преимущества и недостатки электрических котлов

Электрический котел для обустройства напольного водяного отопления имеет множество преимуществ перед другими типами оборудования:

  • компактные размеры;

    Тэновый котел 380 в — устройство

  • высокая пожаробезопасность;
  • во время длительного периода работы данного оборудования не ухудшаются параметры микроклимата, поскольку отпадает необходимость поддерживать процесс горения кислородом из помещения;
  • такие агрегаты оснащают приборами для регулировки системы, что позволяет сделать ее более экономной и продуктивной;
  • эффективность и высокие показатели КПД;

    Габаритные и присоединительные размеры электрического котла для теплого пола

  • для установки данного оборудования нет необходимости обустраивать специальную котельную или устанавливать дымоотводную трубу;
  • укладка водного теплого пола с применением электрокотла не требует сложной обвязки. При установке нескольких контуров нужно только установить коллектор;
  • благодаря отсутствию продуктов сгорания, данное оборудование не представляет потенциальной опасности для окружающей среды и человека.

Электрический котел также не лишен недостатков, поскольку для его работы необходимо большое количество электроэнергии. Это оборудование характеризуется значительными текущими расходами, которые могут увеличиваться со временем. Связано это с периодическим ростом цен на электричество.

Газовые котлы для водяного теплого пола

Газовый котел, независимо от его типа и модели, оснащен следующими комплектующими деталями:

  • газовая горелка;
  • теплообменник;

    Схема работы газового котла в системе водяного теплого пола

  • устройство для обеспечения автоматизированного или ручного управления;
  • расширительный бак;
  • циркуляционный насос;
  • устройства для обеспечения безопасности системы – манометр, клапаны разного типа (подрывной, спускной), термометр;
  • вентилятор – устанавливается в некоторых моделях для принудительного удаления из системы продуктов горения.

Газовый котел для напольного отопления может быть как с закрытой камерой горения, так и с открытой. В последнем случае агрегат дополнительно оборудуют вентиляцией принудительного типа. Данный прибор чаще всего предназначен для выполнения нескольких функций – основное отопление дома, дополнительное (напольное) и горячее водоснабжение.

Настенный двухконтурный газовый котел Viessmann Vitodens 100w

Котлы настенного типа могут оснащаться внешним теплообменником для подогрева воды или быть без него.

В корпусе устройства располагается газовая арматура, которая дополнительно оснащена блоком для обеспечения ее безопасного функционирования (для контроля подачи газа, давления, температуры). При выявлении отклонений от нормы подача топлива прекращается.

Продукты горения удаляются из системы при помощи дымохода. Если вентиляция естественная, тогда трубопровод для отвода продуктов горения должен выводиться через крышу и превышать высоту конька. Если в систему внедрен вентилятор, тогда дымоход может иметь меньшие размеры. Его выводят через стену, что облегчает процесс установки всей системы.

Газовый двухконтурный котел NAVIEN

Преимущества и недостатки газовых котлов

Газовый котел отличается следующими преимуществами:

  • экономичность. Для продуцирования тепловой энергии не нужно электричество, что уменьшает расходы на отопление;

    Преимущество системы газового конденсатного котла

  • высокая продуктивность. КПД отопительного оборудования может достигать 100%, поскольку, кроме тепла от топлива, система получает энергию в процессе преобразования газообразных продуктов горения в пар;
  • многофункциональность. Агрегат на газе можно использовать для выполнения разных задач – от нагрева воды до обеспечения работы теплого пола;
  • данные устройства выгодно применять для обогрева больших площадей.

Основным недостатком газового оборудования считается его высокая пожароопасность. Присутствие открытого пламени в системе также требует устройства трубопровода для отвода продуктов горения. Это влечет за собой дополнительные расходы и создает трудности во время монтажа агрегата.

Правила подключения котла к теплому полу

Подключение котла и теплого пола к однотрубной системе отопления осуществляется с применением следующих дополнительных элементов:

  • циркуляционный насос;
  • комплект фитингов;
  • запорные вентили;
  • терморегуляторы;
  • коллекторный узел.

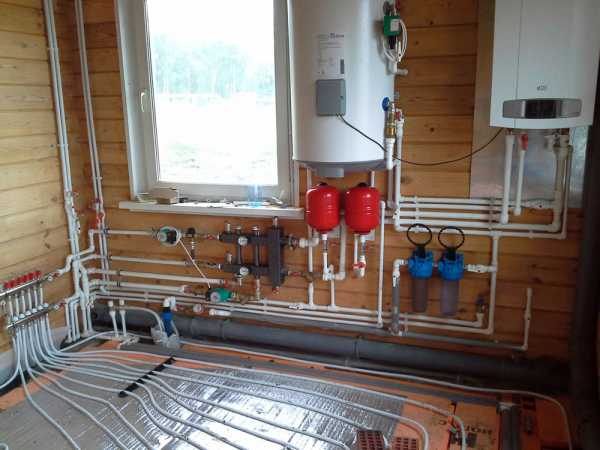

Схема подключения котла к водяному теплому полу

Если решено использовать для продуцирования тепловой энергии газовое оборудование, тогда лучше всего обустроить для него отдельное помещение. Электрические агрегаты могут устанавливаться в кухне, ванной или другой комнате в доме. Не рекомендуют выбирать котел для теплого водяного пола, который работает на твердом топливе. Для нормального функционирования системы необходимо обеспечить стабильный процесс горения топлива, что весьма проблематично в данном случае.

Подключение котла и теплого пола к однотрубной системе отопления выглядит следующим образом:

  • Производится монтаж водяного теплого пола. Также в выбранном месте устанавливается котел.

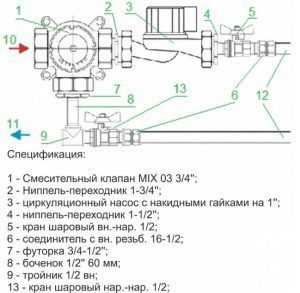

    Схема подключения одного контура теплого пола

  • Осуществляется монтаж коллекторного шкафа. Он обеспечит циркуляцию теплоносителя и позволит совместить теплый пол с другими типами отопления.
  • В коллекторный шкаф заводится две трубы. Одна предназначена для подачи горячего теплоносителя от котла, а другая — для принятия охлажденной жидкости от теплого пола. Она поступает обратно на подогрев, после чего возвращается в систему.
  • На каждую трубу устанавливается запорный вентиль.
  • С использованием компрессионного фитинга происходит подключение трубопровода от котла к вентилю. К последнему также присоединяют коллекторный узел.
  • При помощи фитингов подключают теплый пол к однотрубной системе.
  • Циркуляционный насос устанавливают на подающей трубе.

После установки всех элементов системы проверяется ее работоспособность. Если все в порядке — приступают к ее эксплуатации.

Видео: Электрокотел своими руками

kaminyn.ru

Подключение теплого пола к котлу своими руками

Наиболее удобным и экономически целесообразным способом организации системы тёплого дома в домашних условиях стали водяные полы, подключенные к котлу. Такой пол отличается существенной экономичностью, он также способен обеспечить самостоятельное регулирование температуры в помещении. Главной частью системы водяного пола по праву считают котёл. Разумеется, многих интересует подключение тёплого пола к котлу своими руками. Монтаж системы водяного тёплого пола не отличается сложностью.

Основные сведения

В настоящее время использование системы тёплого пола для обогрева помещения обладает рядом несомненных достоинств. В их числе следует выделить нетребовательность к радиаторам, так что отопление не станет портить общей концепции дизайна помещения. Сама система тёплого пола подразумевает большую площадь теплосъёма. При квалифицированном расчёте тепла ваш котёл сможет работать в режиме средней мощности, что в итоге снизит потребление топлива. Если же дополнительно использовать и конденсационную технику, то расход энергии будет ещё ниже, а вы сможете добиться максимальной эффективности системы. Котлы для водяного теплого пола сегодня производят множество компаний. Также существует и несколько видов самих котлов, но об этом будет рассказано несколько позже. Котлы отличаются мощностью, а также продолжительностью срока службы, который составляет не менее 5-7 лет. (См. также: Как самому сделать тепловую пушку)

Настенный котёл для тёплого пола сегодня стал современным высокотехнологичным оборудованием, которое поможет вам сделать ваш дом теплее и уютнее. Для отопления помещения системой тёплого пола может использоваться:

  • электрический котёл для тёплого пола;
  • жидктопливный котёл;
  • газовый котёл.

Каждый из этих котлов обладает рядом достоинств и недостатков. Постараемся сейчас раскрыть наиболее важные из них.

Электрический котел

Рассмотрим электрический котёл для тёплого пола. Такие котлы уже проверены временем и отличаются повышенной надёжностью. Они также славятся относительно низкой стоимостью и компактностью, что будет особенно важно владельцам небольших помещений. Если дополнительно оснастить электрический котёл термостатами и терморегуляторами, то этим можно добиться ещё большего снижения потребления котлом электричества. Многие фирмы сегодня стараются комплектовать котлы системами регулировки мощности. Все электрические котлы делаться на два основных типа: на ТЭНах и котлы электродного типа. Котёл на ТЭНах отличается повышенной безопасностью и отказоустойчивостью, в то время как котёл электродного типа отличается долговечностью. (См. также: Напольные отопительные котлы)

Однако есть у таких котлов и ряд недостатков. Главным из них становится стоимость подобного оборудования. Система водяного отопления на основе электрического котла чаще всего сдаётся заказчику уже в готовом виде, так как подключение теплого пола к котлу своими руками в случае электрического котла становится практически невозможным из-за своей сложности. В частности, требуется правильно и точно проложить все трубные трассы, после чего заизолировать все соединения, установить электрический котёл, оснастить его всеми необходимыми датчиками, спускными клапанами и терморегуляторами, а также грамотно подключить его к электросети. Именно последний этап и является самым сложным, так как просто воткнуть вилку в розетку здесь не получится, всё намного сложнее. Для того чтобы подключить электрический котёл, потребуется провести полностью отдельную линию проводки, на которую нужно будет установить ряд коммутационных аппаратов.

Важно! Для установки электрического котла требуется заверить и утвердить весь проект электропроводки в соответствующем учреждении.

Срок эксплуатации котла определяется временем службы его нагревательных элементов. В случае котла на ТЭНах эта цифра составит 5-6, максимум 7 лет. Таким образом, приблизительно через 7 лет вам придётся менять котёл. Кроме того, даже не смотря на свою экономичность, электрический котёл будет поглощать достаточно много электроэнергии, так что этот способ по праву считается одним из наиболее дорогих. (См. также: Карта сайта)

Жидкотопливный котёл

Дизельный настенный котёл для тёплого пола стал высокоэффективным производительным видом отопительного оборудования. Работает такой котёл на жидком топливе, в качестве которого используется солярка. Немаловажным для многих является тот факт, что во время своей работы при сжигании топлива такой котёл не производит никаких неприятных запахов, что особенно важно для жилых помещений. Главным достоинством такого котла следует назвать простой монтаж, а также удобное обслуживание и эксплуатацию. КПД котла на жидком топливе достаточно высок, а расход топлива отличается своей экономичностью. Вообще, в силу специального режима использования котлы для водяного теплого пола на жидком топливе отличаются также и своей экологичностью. Принцип работы котла основан на плавном снижении температуры воды в случае повышения температуры окружающей среды.

Газовый котёл

В газовых отопительных котлах конденсационного типа используется интегрированная система получения тепла. Газовый котел для теплого пола передаёт основному теплоносителю не только лишь явную тепловую энергию, которая образуется в результате сжигания газа, но также и скрытую теплоту, образующуюся в результате конденсации водяного пара, который присутствует в любых продуктах сгорания. Через дымовые газы тепловая энергия будет передана непосредственному теплоносителю, который циркулирует по обменнику, тем самым непрерывно нагревая его. Сами же газы при этом станут, разумеется, охлаждаться. Это схема передачи явной части теплоты. Если вы охладите продукты сгорания до уровня конденсации водяного пара, то вода станет из газообразного состояния переходить в жидкое. Подобная скрытая тепловая энергия в итоге существенно поднимает КПД газового котла. В итоге для водяного тёплого пола газовый котёл может стать прекрасным решением.

В том случае, если в системе тёплого пола, которую вы смонтируете у себя дома, температура подаваемой жидкости будет равняться 40 градусам, в то время как температура самого теплоносителя будет на уровне 30 градусов, то объёмы конденсации будут выше, чем в классической системе отопления радиаторами. В течение отопительного сезона температура воды будет ниже точки конденсации, и газовый котел для теплого пола будет работать ещё эффективнее. (См. также: Электрический котел)

Подключение котла к системе отопления

После того как вы выберете для себя котёл, купите его, привезёте домой и установите, вам потребуется подключить его к системе водяного отопления пола. Для того чтобы провести подключение, вам потребуется:

  • Циркуляционный насос;
  • Запорные вентили;
  • Сам настенный котёл;
  • Коллекторный шкаф;
  • Компрессионные фитинги;
  • Желательно (хотя и совсем не обязательно) термостат.

Для начала проводится установка самой системы тёплого пола. Как уже не раз говорилось в различных руководствах, такая система устанавливается в стяжку из песка и цемента. Для этого все комплектующие системы заранее подготавливаются, после чего существующую стяжку снимают и распределяют на её месте элементы системы. Котёл навешивается в удобном месте, петли водяных труб должны идти от коллектора. В том случае, если вы ставите такой котёл в собственном доме, то лучше всего будет поместить всё оборудование в отдельном помещении. Монтаж котла может потребовать от вас определённых навыков, так что лучше будет обратиться к специалисту.

После всего этого следует установить шкаф коллектора. Главной его задачей является осуществление оборота воды в трубах системы, а также совмещение отопления пола дома с прочим отоплением. Возвратная и подающая трубы заводятся в коллекторный шкаф. По подающей трубе будет подводиться горячая вода, в то время как по возвратной трубе будет отводиться охлаждённая жидкость обратно в котёл. На каждую из труб устанавливается запорный вентиль, чтобы в случае экстренной необходимости можно было быстро перекрыть воду. (См. также: Электрические, водяные и газовые тёплые полы)

При помощи компрессионного фитинга труба от котла соединяется с механическим вентилем. С другой стороны к вентилю подключается вход коллектора. Фитингами соединяется коллектор с контурами тёплого пола. В коллектор устанавливается и циркуляционный насос, который предназначен для непрерывной подачи воды. Насос монтируется на подающей трубе. Для того чтобы иметь возможность легко регулировать температуру пола, лучше всего будет приобрести насос с термостатом. Останется только лишь включить всю систему, чтобы проверить её работу.

Важным моментом является то, что монтаж тёплого пола ведётся исключительно после того, как будет полностью проверена система отопления помещения. До того как начать монтаж, следует включить систему отопления минимум на полдня. Только если тестовый прогон не выявит неисправностей, можно будет продолжать работы. Если вы не соблюдёте это условие, то рискуете в самом скором времени оказаться по колено в воде в собственной квартире. Конечно, ваши соседи снизу вам спасибо за это тоже не скажут. Когда трубы будут уложены в стяжку, включать систему допускается только лишь после полного застывания раствора.

Если вы не хотите множества проблем, связанных с необходимостью подключения множества всевозможных регулирующих устройств, то задумайтесь о покупке смесительного контура для настенных котлов. Такой контур сочетает в себе сразу весь набор оборудования и циркуляционный насос.

otopimdom.ru
