Фермы из профильной трубы: конструкции, расчет и изготовление

Когда площадь сооружения достаточно большая, вопрос обеспечения надежности и прочности конструкции приобретает особую важность. Появляется необходимость в усилении стропильной системы, стропила которой могли бы перекрыть довольно длинные пролеты.
Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

  • минимальный вес;
  • они долговечны;
  • выносливы;
  • узлы очень крепкие, поэтому способны противостоять высоким нагрузкам;
  • с их помощью можно возводить конструкции со сложной геометрией;
  • позволяют сэкономить финансовые средства, поскольку расценки на изготовление металлоконструкций из профильной трубы достаточно приемлемы для решения широкого круга задач.

Конструкции ферм из профильной трубы ↑

В основе деления этих конструкций на конкретные виды лежат разные параметры. Начнем с главного –

  • Количества поясов.

Различают:

  • опоры, компоненты которой расположены в единой плоскости;
  • висячие, в их состав входят два пояса, по расположению их называют соответственно нижним, верхним.
  • Форма и контуры

По первому параметру различают:

  • арочные фермы из профильной трубы,
  • бывают и прямыми;
  • односкатные либо двухскатные.

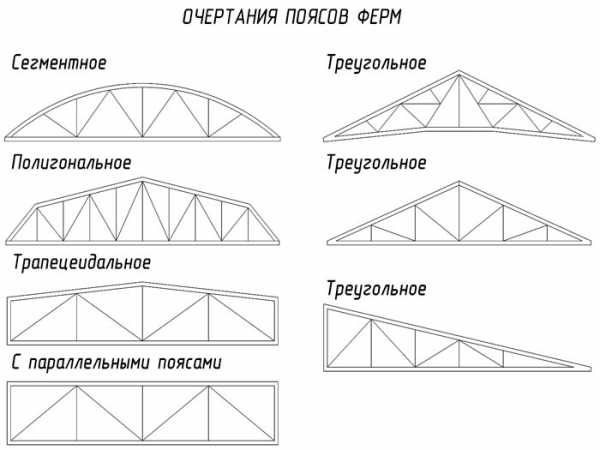

В соответствии с контуром различают:

  • имеющие параллельный пояс. Это оптимальный вариант для обустройства мягкой кровли. Такая опора собирается очень просто, поскольку ее компонентами являются идентичные детали и, что немаловажно, размеры решетки совпадают с размерами стержней для пояса;

  • односкатные. Отличаются жесткими узлами, которые позволяют воспринять значительные внешние нагрузки. На их сооружение уходит небольшое количество материала, поэтому эти конструкции достаточно экономичны;
  • полигональные. Хотя они в состоянии выдерживать большой вес, однако, их монтаж трудоемок и довольно сложен;
  • треугольные. Они практически незаменимы при устройстве крыш с большим углом наклона. Единственный их минус в большом количестве отходов при сооружении.
  • Угол наклона. Типовые фермы из профильной трубы делят на три группы:
  • 22°- 30°. Высота и длина металлоконструкции в этом случае соотносятся, как один к пяти. Это оптимальный вариант для перекрытия небольших пролетов в бытовом строительстве. Главным их преимуществом является небольшой вес. Больше всего для подобного аналога подходят треугольные.

Для пролетов, имеющих длину более 14 м используют раскосы, которые устанавливаются сверху вниз. По верхнему поясу располагают панель (порядка 150 – 250 см в длину). Таким образом, при этих исходных данных мы имеем конструкцию, включающую два пояса. Количество панелей при этом четное.

Если пролет превышает 20 м, то возникает необходимость в подстропильной металлоконструкции, связанной опорными колоннами.

Совет

Отдельного упоминания стоит так называемая ферма Полонсо. В ее составе имеются две треугольные системы, соединенные одна с другой через затяжку. Такое конструктивное решение позволяет избежать установки в средних панелях длинных раскосов, что приводит к значительному снижению общего веса.

  • 15°- 22°. Соотношение высоты и длины в этом случае равно один к семи. Наибольшая допустимая длина под подобный каркас составляет 20 м. Если по условиям эксплуатации необходимо увеличить ее высоту, то нижний пояс выполняют ломаным.
  • меньше 15°. В подобный проектах рекомендуется использовать трапециевидные металлические стропила. Наличие в них коротких стоек способствует увеличению противодействия продольному изгибу.

Внимание!

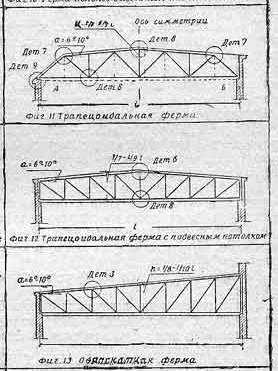

Фермы из профильной трубы для односкатной крыши с углом наклона 6–10° должны иметь асимметричную форму.

Высоты определяют через деление длины пролета на семь, восемь либо девять частей, взяв за основу особенности заданной конструкции.

Расчет для навеса ↑

Проведение расчетов основывается на требованиях СниП:

Обязательным компонентом любого расчета и последующего монтажа конструкции является чертеж.

Подготавливается схема с указанием зависимости между длиной металлоконструкции и уклоном кровли.

  • В ней также учитываются очертания поясов опоры. Контур пояса определяется назначением конструкции, типом покрытия кровли и углом наклона.
  • При выборе размеров, как правило, следуют принципу экономии, если, конечно, ТТ не требуют иного. Высоту конструкции определяет тип перекрытия, минимальный общий вес, возможность перемещения, длину же – установленный уклон.

Рекомендуем

При длине фермы свыше 36 м дополнительно рассчитывают строительный подъем.

  • Размеры панелей рассчитывают с учетом нагрузок, воспринимаемых конструкцией. При этом следует помнить, что углы раскосов у разных металлических стропил отличаются, панель же должна им соответствовать. Для треугольной решетки искомый угол равен 45°, для раскосой – 35°.
  • Завершает расчет определение промежутка между узлами. Обычно он соответствует ширине панели.

Рекомендуем

Расчеты выполняют с учетом того, что увеличение высоты приводит к росту несущей способности. На подобном навесе снежный покров не будет задерживаться. Одним из способов усиления ферм из профильной трубы является установка нескольких прочных ребер жесткости.

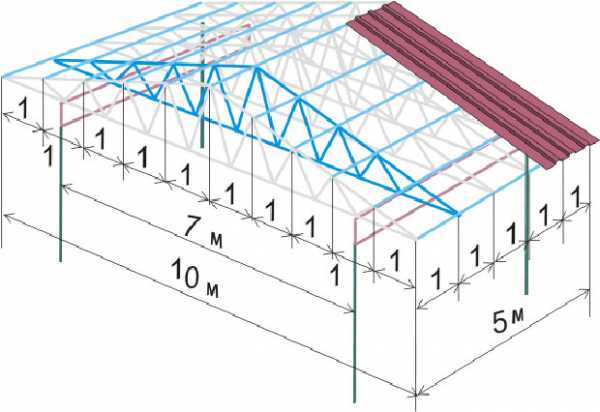

Для определения размеров металлоконструкции для навесов следуют следующим данным:

  • для сооружений шириной не более 4,5 м используют изделия размером 40 на 20 на 2 мм;
  • менее 5,5 м – 40 на 40 на 2 мм;
  • свыше 5,5 м оптимальными будут изделия размером 40 на 40 на 3 мм либо 60 на 30 на 2 мм.

При расчете шага необходимо учесть, наибольшее возможное расстояние от одной опоры навеса до другой равно 1,7 м. При нарушении этого ограничения прочность и надежность сооружения будет под вопросом.

Когда будут полностью получены необходимые параметры, при помощи формул и особых программ получают соответствующую схему конструкции. Теперь остается продумать, как сварить ферму правильно.

На заметку

При расчетах должны учитываться:

  • закупочная стоимость одной тонны металла;
  • расценки на изготовление металлоконструкций из профильной трубы (либо можно просуммировать взятые в отдельности расходы на сварку, антикоррозийную обработку, монтаж).

Рекомендации по правильному выбору и изготовлению металлоконструкций трубчатого типа ↑

    • Выбирая типоразмер желательно остановить свой выбор на прямоугольных или квадратных изделиях, поскольку имеющиеся два ребра жесткости обеспечат готовой металлоконструкции наибольшую устойчивость.
    • Используйте исключительно качественные изделия из высокоуглеродистой легированной стали, которая не корродирует и устойчива к агрессивным воздействиям внешней среды. Толщину стенок и диаметр подбирают в соответствии с заложенными в проекте. Таким образом будет обеспечена требуемая несущая способность металлических стропил.
    • Для соединения основных компонентов фермы друг к другу используют прихватки и спаренные уголки.
    • В верхнем поясе для смыкания каркаса необходимы разносторонние двутавровые уголки, причем стыковку выполняют по меньшей стороне.
    • Для сопряжения деталей нижнего пояса применяют равносторонние уголки.
    • Основные части длинных конструкций соединяют посредством накладных пластин.

  • Раскосы устанавливаются под 45 градусов, а стойки – под прямым углом. Завершив сборку основной конструкции, переходят к сварке фермы из профильной трубы. Каждый из сварочных швов обязательно необходимо проверить на качество, поскольку именно они определяют надежность будущего сооружения. Металлические стропила после завершения сварки обрабатывают специальными антикоррозийными составами и покрывают краской.

Изготовление металлических ферм для навеса на видео.

© 2019 stylekrov.ru

stylekrov.ru

Фермы из профильной трубы — надежные конструкции



Фермы из профильных труб имеют много преимуществ. С их помощью в наши дни строят жилые дома любых конфигураций, гаражи, а также некоторые приусадебные конструкции. Используют их, в том числе, и для создания парников. По своей себестоимости фермы обходятся владельцам участков совершенно не дорого. Их быстро конструировать и крепить к несущим элементам. Для надежного крепления данной конструкции понадобится качественный профиль, сварочный аппарат, болгарка и внимательность при проектировке.

У каждого, кто решил использовать такой тип конструкции на своем сооружении, должен быть четкий план, состоящий из:

  • Выбора правильного профиля;
  • Четкого расчета фермы;
  • Правильного расположения перемычек;
  • Надежного монтажа.

Фермы из профильной трубы: конструкции, расчет и изготовление

По своей сути, ферма является уникальной конструкцией, связующей опорные элементы и образующая в результате готовый каркас. Среди специалистов она считается простой архитектурной металлоконструкции. Такая конфигурация отличается большим количеством преимуществ:

  1. Прочность всего каркаса и отдельно самой фермы;
  2. Высокие эксплуатационные характеристики;
  3. Приемлемая стоимость с учетом цен на трубы и расходные материалы;
  4. Отличная устойчивость к внешним воздействиям, деформации.

Фермы из профильной трубы получили большую популярность благодаря тому, что они идеально подходят для создания прочных опор под любой вид кровли. При этом на данные показатели не влияет вес кровельных материалов.

Стропильные фермы могут иметь совершенно разную форму конструкции и произвольные раскосы. К примеру, для приусадебных построек используют односкатную форму. Ее просто монтировать, и выдерживает такая конфигурация самые различные нагрузки. Двускатные образцы больше подходят для гаражей и домов.

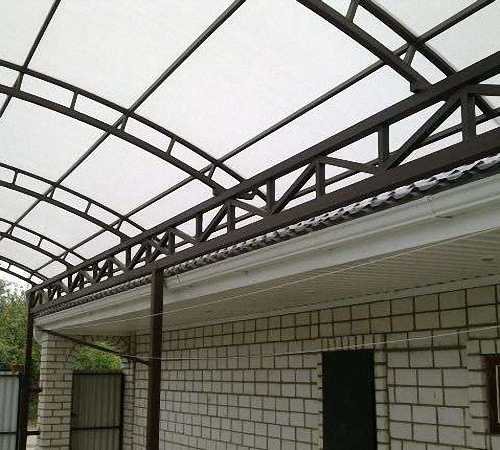

Также по форме отличают арочную ферму. Она имеет выпуклую форму и считается одной из самых прочных.

Для правильного расчета ферм необходимо следовать определенным правилам.

Изготовление ферм не займет много времени. Все начинается с выбора качественного материала. Он и будет определять долговечность всего сооружения. Соединение всех металлических частей используют прихватки, а также специальные спаренные уголки.

Уголки с равными сторонами монтируются только в случае сопряжения деталей.

Стойки крепятся под углом в 90 градусов, а раскосы – 45 градусов.

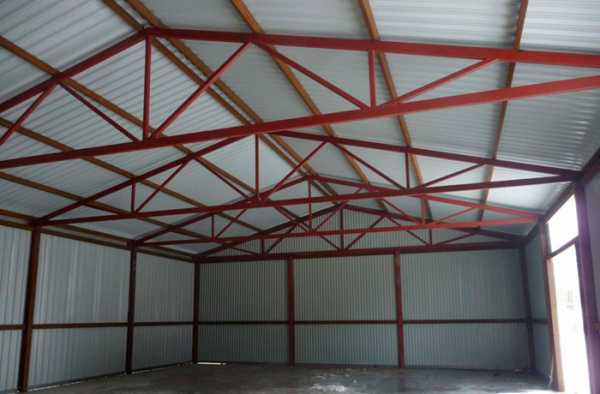

Пример готовой конструкции фермы

Требования к расчету профильной трубы для строительства фермы

Основные требования:

  • Расчеты производятся при использовании всех замеров длины конструкции и угла наклона кровельного материала. Подготовка фермы должна начинаться только после снятия четких замеров показателей.
  • Точные размеры зависят от многих факторов. Определенная разновидность конструкции будет определена исходя из веса всего изделия, нагрузки, высоты расположения кровельного материала, а также способов его перемещения. Только длину заготовки определяет угол наклона крыши.
  • В расчеты изначально необходимо включать опоры и четко определять их пояса. Длина имеет значение. Контуры также зависят от уклона и вида конструкции.

В основном за это отвечает два законодательных документа, которые определяют порядок расчета. Один вмещает информацию о нормах воздействия и допустимых нагрузках, а другой поможет определиться с типом стальной конструкции. С их помощью расчет фермы из профильной трубы можно осуществить быстро и максимально корректно.

Самое главное, что необходимо учесть – расчет производится по принципу экономии. После определения высоты пролета, длины и угла наклона всей конструкции расчет заканчивается последним пунктом – установлением оптимального расстояния между всеми комплектующими частями. Нагрузка пролета влияет на количество материала и его расположение.

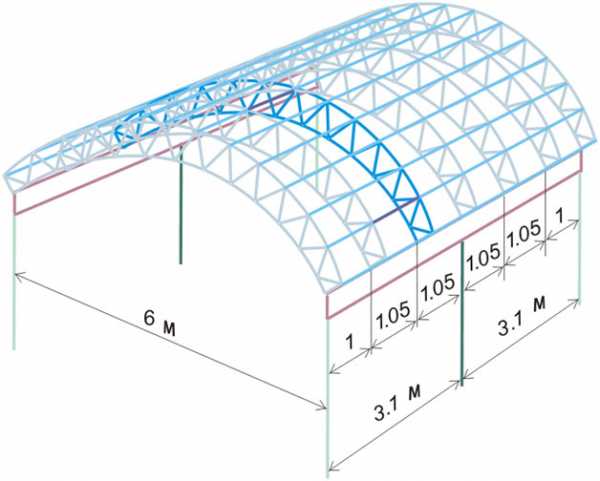

Проведение расчета арочной фермы из профильной трубы

Определить оптимальные значения сооружения можно на конкретном примере арочной фермы. Длина конструкции составляет 600 см. Каждый участок располагается на расстоянии в 105 см друг от друга. Высота арочного перекрытия равна 300 см. Стрела нижнего пояса в таком изделии будет равна 130 см. Радиус окружности внизу будет составлять 410 см. По условиям вычисления между радиусами угол составляет 105.9776˚.

Обозначения:

mн – длина профиля, который необходим для прокладки нижнего яруса;

π – постоянное значение;

R – радиус.

Чтобы вычислить необходимый показатель специалисты используют определенную формулу:

mн=π×Rα/180

В результате получается следующее вычисление:

mн=3,14×4,1×106/180 = 758 см.

Следует заметить, что шаг между точками по углам будет равняться 55 см.

Наглядный пример демонстрирует, что фермы из профильной трубы рассчитываются достаточно просто и быстро.

Пример расчета

Обучающее видео с правилами расчета.

Особенности конструкции фермы из профильной трубы

Профильные трубы, из которых изготавливают фермы, прочны, а поэтому имеют отличительные характеристики. Особенности всех конструкций распределяются на несколько основных факторов.

Количество поясов и показатель нагрузки считаются  критически важными показателеми.

По данным характеристикам фермы делятся на:

  1. Тип конфигурации, в котором все элементы расположены в одной плоскости;
  2. Тип, при котором отдельные части пролета располагаются в двух или более ярусах.

Обе конструктивные особенности являются устойчивыми и могут выдерживать предельные нагрузки, угол наклона при этом, может быть произвольным. Но для обеспечения сооружению большего срока службы рекомендовано использовать второй тип. Он надежнее.

Фермы из профильной трубы также проектируются в зависимости от контуров и их форм. Как уже было сказано ранее, по последнему критерию конструкции делятся на односкатные, двускатные, прямые, а также в форме арки. Каждый из образцов используется для различных целей.

К примеру, изделия, имеющие параллельный пояс идеально подходят для кровли мягкого образца. Опора при этом достаточно проста и все ее части являются идентичными. Ее проще всего монтировать, поскольку этот процесс не требует особых знаний.

Односкатные металлические фермы наилучшим образом подходят для крепления жесткой кровли при необходимом значении высоты.

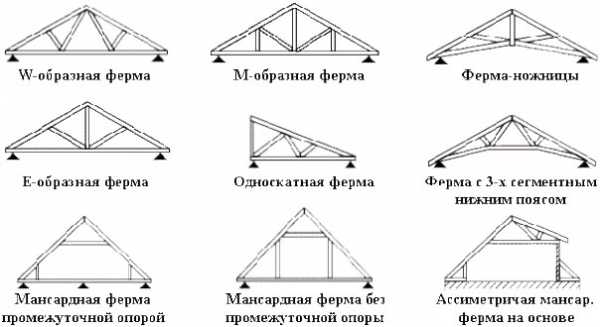

W-образная ферма

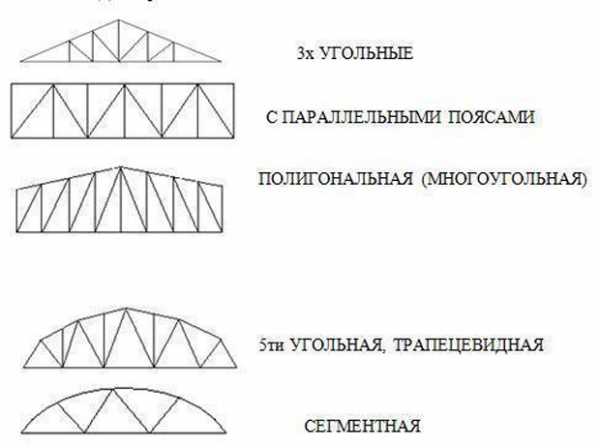

Виды ферм из профильной трубы

Существует много различных образцов ферм, которые позволяют реализовывать самые разнообразные конструкторские решения.

  • Первой, и самой распространенной разновидностью являются треугольные формы металлоконструкции. Это классический вид заготовки, подходящий для сооружений разного рода предназначения. Для того чтобы подобрать оптимальное сечение труб в таком образце, необходимо учитывать характеристики дальнейшей эксплуатации конструкции, и ее номинальный вес. Также учитывается длина. Преимуществом таких изделий считается прочность, простота в монтаже и постоянное поступление естественного освещения через треугольные каркасы.
  • Вторым по популярности является тип полигональных ферм из профильной трубы. Такая конфигурация незаменима в больших помещениях. Когда необходимо спроектировать большое здание или навес, именно полигональные изделия соответствуют всем требованиям. Единственным минусом таких сооружений считается сложность в их сваривании. Несмотря на привычный угол наклона, необходимо использовать определенный принцип и технику сваривания. А это не подходит для облегченных конструкций.
  • По характеристикам прочности не уступает предыдущим типам и ферма, имеющая параллельные пояса. Отличительной особенностью такой металлоконструкции является то, что все стержни, решетки и пояса у нее одинаковой длины. Она считается самой простой в расчетах.
  • Также надежный вид фермы – односкатная трапециевидной формы. Такие фермы опираются на колонны. По своим характеристикам жесткости данному типу нет равных.

Виды ферм

Основная конструкция фермы из профильной трубы

Опытные специалисты могут собрать фермы из профильной трубы быстро. Для этого необходимо дать точные размеры и чертежи металлоконструкции. Но, если задача состоит в экономии бюджета на построение, монтаж можно выполнить самостоятельно. Для этого нужно, прежде всего, собрать основную конструкцию.

Для того чтобы ее создать используют преимущественно прямоугольные или квадратные металлические изделия. Они позволяют всей заготовке оставаться прочной на протяжении всего срока эксплуатации. В придачу к этому основную конструкцию из квадратного профиля проще крепить к основанию.

Первым этапом с использованием чертежей и расчетов свариваются все металлические части непосредственно самой фермы. Это выполняется на земле или в подготовленном помещении с ровными полами. Проверяется длина и ширина изделия.

После этого следует этап установки и фиксации опорных элементов, расположенных вертикально. Их правильная установка определяет надежность всей металлоконструкции. Для проверки можно использовать отвес. Он покажет, насколько точно удалось закрепить несущие опоры.

Как сварить фермы из профильной трубы

Как только опоры будут готовы, к стойкам приваривают продольно расположенные трубы. Их крепят для надежной сцепки элементов. Они придают всему сооружению устойчивости.

Когда основа готова наступает время крепления к ней фермы из профильной трубы. Заранее подготовленную конфигурацию с решетками поднимают и устанавливают сверху. Сразу же нужно проверять правильность сборки, в том числе и раскосы. Все углы должны находиться на своих местах и плотно прилегать к основанию. Когда все размеры и расположение конструкции проверено, металлические элементы привариваются друг к другу. Не стоит забывать про прихватки.

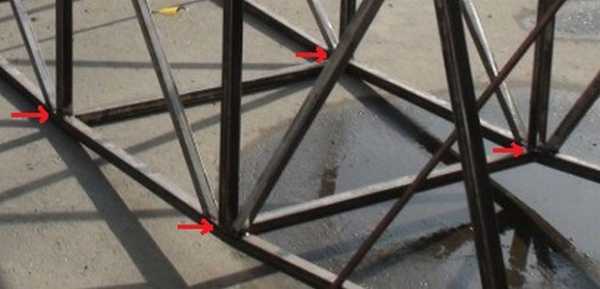

Пример соединения

В конечном итоге необходимо зачистить все соединительные места, где был применен сварочный аппарат, и аккуратно покрасить все части металлоконструкции.

Как результат, правильные расчеты, качественные материалы и внимательная сварочная работа позволяет создать идеальное перекрытие.

Видео с объяснением процесса сварки конструкции:



viascio.ru

Фермы из профильной трубы | Строительный портал

При необходимости в сооружении навеса используют профильные трубы. Фермы из профильной трубы — долговечная, прочная и экономичная конструкция, которая позволяет перекрыть любой пролет. Как соорудить фермы из профильной трубы рассмотрим далее.

Оглавление:

  1. Особенности конструкции фермы из профильной трубы
  2. Достоинства использования фермы из профильной трубы
  3. Сфера использования ферм из профильной трубы
  4. Виды ферм из профильной трубы
  5. Фермы из профильной трубы: расчет конструкции
  6. Изготовление фермы из профильной трубы
  7. Рекомендации по устройству фермы из профильной трубы

Особенности конструкции фермы из профильной трубы

Фермы из профильной трубы сооружают из металлического профиля, который изготавливают прокатывая и обрабатывая металл с помощью специальных станков, в зависимости от типа сечения профильные трубы разделяют на:

  • профиль овального сечения,
  • прямоугольного сечения,
  • квадратного сечения.

Для производства профильных труб используется высококачественная сталь. Первоначальная форма профильной трубы — круглая. Но, после прохождения обработки горячим или холодным способом, труба деформируется в нужную форму. Профильные трубы бывают разных размеров, минимальное сечение 15х15 мм, а максимальное 45х5 см. Толщина стенки трубы 1,12 мм, а длина — 612 см.

Размер пролета, в котором устанавливается ферма влияет на нагрузку и экономичность расхода материалов.

Фермы плоского типа требуют закрепления, а фермы пространственного типа — выступают в качестве жесткой конструкции, которая способна выдержать любые нагрузки.

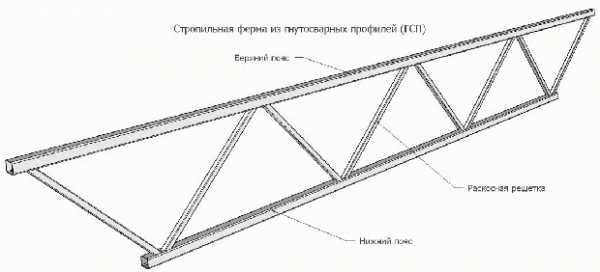

Основные составляющие фермы:

  • пояса — выступают в качестве контура,
  • стойки,
  • раскосы,
  • опорный раскос.

Для изготовления фермы необходимо наличие соединителей в качестве которых выступает парный материал, косынки, клепки и сварка.

Фермы из профильной трубы фото

Достоинства использования фермы из профильной трубы

  • высокая прочность обеспечивает длительность эксплуатации;
  • использование профиля позволяет соорудить самые сложные конструкции, прилагая минимум затрат;
  • доступная стоимость;
  • вес конструкции ферм небольшой, так как трубы внутри пустые;
  • ферма из профильной трубы устойчива к деформациям, механическим ударам или другим повреждениям;
  • антикоррозийность — такая конструкция устойчива к влаге, и металлические трубы со временем не ржавеют;
  • возможность дальнейшей отделки с помощью полимерных красок, которые придадут ферме красивый внешний вид.


Сфера использования ферм из профильной трубы

Фермы из профильной трубы используют для сооружения металлических каркасов, которые в будущем станут навесами или постройками.

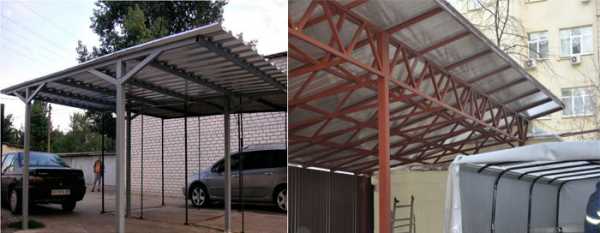

Отлично справляется ферма из профильной трубы с ролью навеса для машины, при отсутствии гаража.

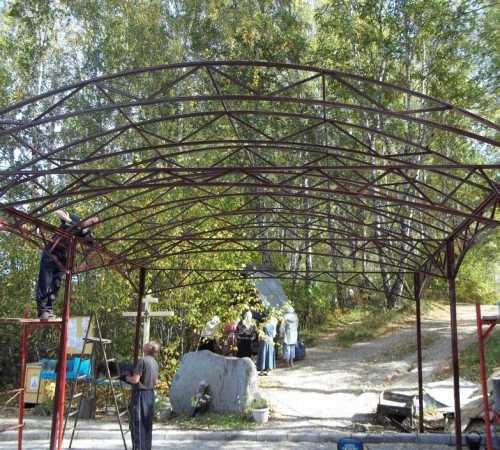

Чтобы защитить открытые площадки от солнца, также сооружают фермы из профильной трубы.

Используют фермы для строительства мостов или перекрытия промышленного или частного здания.

Дополнительное фермы из профильной трубы используют:

  • на объектах связи,
  • линиях электроснабжения,
  • транспортных дорогах,
  • в сооружении мостов, заводов, спортивных комплексов или сцен.

Виды ферм из профильной трубы

Фермы из профильной трубы разделяют на два вида. Один вид фермы представляет сооружение, в котором все элементы соединяются в одной плоскости.

Другой вид подразумевает ферму с изготовлением висячей конструкции, которая включает верхний и нижний пояс.

Выбор конструкции зависит от таких факторов:

  • нагрузка на ферму,
  • уклон конструкции,
  • место размещения перекрытий,
  • протяженность пролета.

В зависимости от угла уклона выделяют такие фермы:

1. Ферма с углом уклона от 22° до 30°. При наличии данных об угле уклона крыши, при сооружении небольшого шиферного перекрытия, наилучшим вариантом будет использование треугольных ферм из профильной трубы. Для вычисления высоты фермы следует длину пролета разделить на пять. Преимуществом такой конструкции является легкий вес. Если протяженность пролета большая и превышает четырнадцать метров, следует выбрать конструкцию, в которой раскосы располагаются сверху вниз. На верхней части фермы изготавливают панель, длина которой составляет от 150 до 250 см. Такая конструкция состоит из двух поясов с четным количеством панелей. При изготовлении промышленных ферм из профильной трубы, длина которых больше двадцати метров, их монтируют с помощью подстропильного металлического сооружения. Такие конструкции связывают опорные колонны. Ферма Полонсо представляет собой конструкцию, которая состоит из двух треугольных ферм, соединенных затяжкой. Такая ферма позволяет предотвратить наличие длинных раскосов в середине конструкции, и облегчают общий вес конструкции. В верхней части таких ферм располагается большое количество панелей, длина которых составляет более 2,5 м. При закреплении потолка на ферме, затяжки фиксируют в верхнем узле пояса.

2. В случае уклона кровли под углом от 15 до 22° высоту фермы рассчитывают путем разделения длины пролета на семь. Длина такой фермы не превышает двадцать метров, при большей длине лучше использовать ферму Полонсо. Чтобы увеличить высоту конструкции следует изготавливать нижний пояс ломанным.

3. При минимальном наклоне крыши, который не превышает 15 градусов устанавливают фермы в виде трапеции. Высота такой фермы рассчитывается путем разделения длины пролета на число от семи до девяти, в зависимости от точного значения уклона. Если ферму не устанавливают непосредственно на потолок, тогда в качестве раскосов используют решетку треугольной формы.

В соответствии с формой фермы из профильной трубы разделяют на:

  • односкатные фермы из профильной трубы,
  • двухскатные фермы из профильной трубы,
  • прямые фермы из профильной трубы,
  • арочные фермы из профильной трубы.

В зависимости от очертания пояса фермы разделяют на:

1. Фермы с устройством параллельного пояса отличаются такими преимуществами:

  • легкость монтажа из-за большого количества одинаковых деталей,
  • длина стержней, используемых при устройстве решетки и пояса одинакова,
  • наличие минимального количества стыков,
  • полная унификация конструкции,
  • использование при наличии мягкой кровли.

2. Односкатные фермы из профильной трубы имеют такие преимущества:

  • устройство жестких узлов,
  • отсутствие длинных стержней в середине фермы,
  • сложность, но в то же время экономичность конструкции.

3. Фермы поригонального типа отличаются особенностями:

  • используют для устройства строений, которые имеют большой вес,
  • обеспечивают экономичность использования профиля,
  • устройство поригональной фермы достаточно сложное и трудоемкое.

4. Фермы треугольной формы отличаются простотой изготовления и используются для крыш с крутым уклоном. Недостатки:

  • сложность в устройстве опорных узлов,
  • большой расход профиля.

В зависимости от обустройства решетки в фермах разделяют на

  • решетки треугольной формы, чаще всего используют в фермах с параллельными полюсами, иногда в фермах трапециевидной или треугольной форм,
  • решетки раскосного типа отличаются трудоемкостью исполнения и большим расходом материала,
  • индивидуальные решетки изготавливают исходя из размеров и особенностей фермы.


Фермы из профильной трубы: расчет конструкции

1. Перед проведением расчетов, по изготовлению ферм из профильной трубы, следует определиться со схемой, в которой указывают зависимость длины фермы от угла наклоны крыши.

2. При выборе схемы следует определиться с контурами поясов фермы. Данная деталь зависит от функций конструкции, типа кровельных материалов и угла наклона.

3. Следующий этап предполагает выбор размера фермы. При расчете длины фермы следует учесть угол наклона, а высота зависит от типа перекрытия, возможной транспортировки фермы и общего веса конструкции.

4. В случае, если длина фермы превышает 36 м, необходимо рассчитать строительный подъем.

5. Определите размеры панелей. Расчет следует проводить исходя из нагрузки, которую должна выдержать ферма. При конструировании треугольной фермы, угол наклона составляет сорок пять градусов.

6. Завершающий этап — определение междоузельного расстояния.

Рекомендации про проведению расчетов:

  • для расчета фермы из профильной трубы воспользуйтесь услугами специалистом или специальными компьютерными программами;
  • проверьте правильность расчетов несколько раз;
  • для расчета и изготовления фермы из профильной трубы чертеж — обязательный и необходимый компонент;
  • обязательно учитывайте максимальную нагрузку на конструкцию фермы.

Изготовление фермы из профильной трубы

Чтобы собрать или скрепить элементы следует использовать прихватки или спаренные уголки.

При конструировании верхнего пояса используйте два тавровых уголка с разной длиной сторон. Стыкуйте уголки между собой меньшими сторонами.

Чтобы соединить нижний пояс используйте уголки с ровными сторонами.

При изготовлении большой и длинной фермы, в качестве соединителей выступают накладные пластины. Для равномерного распределения нагрузки применяют швеллеры парного типа.

Раскосы устанавливайте под углом сорок пять градусов, а стойки — под прямым углом. Чтобы изготовить такую конструкцию, используйте тавровые или крестообразные уголки с ровными сторонами, скрепленные пластинами.

Для изготовления целостных сварных систем применяют тавры.

После окончания сборки конструкции с помощью прихваток, приступают к проведению сварочных работ. Сварка производится вручную или автоматически. После проведения сварки следует зачистить каждый шов.

Завершающий этап включает обработку системы специальными антикоррозийными растворами и краской.

Рекомендации по устройству фермы из профильной трубы

1. Чтобы облегчить конструкцию фермы, с минимальным уклоном крыши, используйте дополнительные решетки.

2. Чтобы снизить массу конструкции фермы, с уклоном кровли от 15 до 22 градусов, устройте нижний пояс ломанным.

3. При устройстве длинной фермы устанавливайте только четное количество панелей.

4. Если длина фермы превышает 20 метров, используйте устройство фермы Полонсо.

5. Размер и сечение профиля для фермы зависит от ширины и уклона навеса.

6. Расстояние между двумя фермами не должно превышать 175 см.

strport.ru

Ферма из профильной трубы своими руками: чертеж

Для того чтобы собрать ферму из профильной трубы необходимо использовать решетчатые стержни. Сам процесс является достаточно трудоемким, по сравнению с конструкциями, состоящими из сплошных балок, но также стоит обратить внимание на их экономичность. Именно парный материал используется для изготовления конструкции фермы, в то время как косынки выступают в качестве практичного и достаточно качественного материала с использованием клепок и сварки.

Таким образом, можно перекрыть пролет практически любой длины, но не стоит забывать о необходимости проведения серьезных монтажных работ, которые потребуют немалого количества опыта и специфических знаний. Без правильно проведенных предварительных расчетов самих ферм из профильной трубы последует множество ошибок и последующих затрат.

Схема треугольного сооружения

Если все предыдущие условия были выполнены корректно и качество сварочных работ выполнено на должном уровне, необходимо установить конструкцию на заранее подготовленном месте и провести монтажные работы, направленные на верхнюю обвязку следуя заранее нанесенной разметке.

Характерные преимущества несущих ферм из профильной трубы:

  • Большой срок службы;
  • Существенная экономия, как личного времени, так и средств;
  • Достаточно несущественный вес;
  • Материал позволяет возвести конструкцию практически любой формы;
  • Подобная конструкция рассчитана на существенные нагрузки постоянного типа;
  • Выносливость.

Основная конструкция фермы из профильной трубы

Подобные конструкции как фермы из профильной трубы делятся на несколько видов. В основу подвидов входят подборы различных параметров. Одним из основных можно назвать количество поясов.

Данную категорию можно поделить на:

  • Висячие конструкции, в основу которых входит несколько поясов. В зависимости от расположения их называют либо верхними, либо нижними;
  • Ряд конструкций, основные компоненты которых находятся в единой плоскости.

По форме можно отделить конструкции:

  • Арочный тип, который основывается на необычной и выпуклой форме;
  • Могут быть и прямыми;
  • Двускатные и односкатные конструкции, изготовленные из профильной трубы.
фермы из профильной трубы

Исходя из вариативности контуров, различают:

Подобные типы ферм подразделяются по углу наклона, различают три основные группы:

  • Если угол приравнивается к 22*-30*. Соотношение длины и высоты приравнивается один к пяти. Пользуются немалой популярностью в бытовом строительстве, как один из наиболее приемлемых способов перекрытия небольших по высоте пролетов. Относительно несущественный вес можно назвать одним из неоспоримых преимуществ. Для других аналогов лучше использовать треугольные фермы.
  • Пролеты, чья длина превышает отметку в 14 м, рекомендуется дополнительно использовать раскосы, устанавливаемые по направлению сверху вниз. На самом верхнем слое будет находиться панель, длина которой может варьироваться от 150 до 250 см. В итоге, исходные данные будут представлять собой конструкцию, с состав которой войдут несколько поясов. Количество панелей останется четным.
  • А вот если длина пролета составит более 20 м, стоит воспользоваться подстропильной конструкцией, вспомогательными компонентами которой можно назвать опорные колонны.

Совет

Отдельное внимание хотелось бы уделить конструкции фермы типа Полонсо. С ее помощью можно устранить дефект так называемых длинных раскосов, которые приводят к снижению общего веса. В состав фермы из профильной трубы входят две и более треугольные системы, которые соединены друг с другом при помощи затяжки.

  • Менее 15*. Практика показала, что для достижения максимальной эффективности фермы из профильной трубы лучше использовать трапециевидные стропила, изготовленные из прочного металла. Избежать дальнейшего образования продольного изгиба поможет наличие коротких стоек;
  • Не более 22*. Паритеты длины и высоты должны приравниваться как семь к одному. Максимальная длина фермы из профильной трубы не должна превышать отметку в 20 м. Если по какой-либо причине эту отметку необходимо повысить, то нижний пояс делается ломанным.

Обратите особое внимание!

Асимметрическая форма сохраняется в случае, если угол кровли фермы из профильной трубы колеблется в пределах 6-10*.

Саму же высоту фермы можно определить по формуле дробления протяженности самого пролета на семь, восемь или девять частей, эта цифра будет зависеть от особенности, выбранной вами конструкции.

Треугольные фермы из профильной трубы

Все необходимые расчеты фермы требуется производить, следуя установленным инструкциям СниП:

  • в основу любого расчета входит правильно выполненный расчет самой фермы изготовленной из профильной трубы. Подготовка схемы фермы из профильной трубы подразумевает расчет и дальнейшее указание соотношения уклона кровли и длинны конструкции.

Рекомендация

Если длина фермы составит более 36 м, при расчетах необходимо дополнительно учитывать уровень строительного подъема.

Металлические фермы для уклонов 6-10

Размер выбранных панелей должен напрямую зависеть от типа и объема дальнейших нагрузок на конструкцию. Стоит помнить, что углы раскосов будут напрямую зависеть от используемых стропил, а вот панель должна им полностью соответствовать. Для привычной всем треугольной решетки, угол будет приравниваться к 45*, а вот для раскосой всего 35*.

Завершающим этапом расчетов фермы из профильной трубы должен стать показатель, характеризующий промежуток между полученными углами. В идеале, он должен полностью соответствовать общей ширине панели.

Стропильные фермы

Совет

Абсолютно все расчеты фермы из профильной трубы необходимо выполнять так, чтобы в итоге даже малейшее увеличение высоты привело к росту несущей особенности всей металлоконструкции. Если выбрать правильный угол наклона, то снежные массы не будут подолгу задерживаться на ее поверхности. Установка дополнительных ребер жесткости поможет усилить саму ферму, что является одним из наиболее приемлемых способов повышения эффективности конструкции в целом.

Для проведения точных определений касательно габаритов устройства для навесов, следует руководствоваться такой информацией:

  • Для сооружений, габариты которых составят 4.5 м, при этом будут использоваться комплектующие, размеры которых составят 40х20х2 мм;
  • Свыше 5.5 м габариты изделий составят 40х40х2 мм;
  • Для строений, габариты которых составят более 5.5 м, наиболее приемлемым будет использование конструкций, чьи габариты составят 40х40х3 мм. Но возможен вариант использования 60х30х2 мм.

Если речь идет о замере шага учитывается максимально допустимая протяженность от навеса до одной из опор равная 1.7 м. Если не руководствоваться этим принципом, такие показатели как надежность и прочность конструкции останутся под вопросом.

Расчет фермы из профильной трубы можно произвести воспользовавшись нашим онлайн калькулятором.

После получения всех величин, с использованием специальных устройств и ранее упомянутых формул, можно получить готовую схему будущей ферму из профильной трубы. Впоследствии следует задуматься о дальнейшем проведении необходимых сварочных работ, дабы сварить ферму из профильной трубы правильно.

Как сделать правильный выбор и изготовить ферму из профильной трубы правильно:

  • Подбирая определенный размер по установленным типам, для начала лучше сделать выбор в пользу квадратных или прямоугольных ферм из профильной трубы, которые имеют несколько ребер жесткости, что в свою очередь, обеспечит максимальную устойчивость;
  • Стоит использовать исключительно качественную продукцию и изделия, приобретенную у проверенных поставщиков. Подобные конструкции не склонны к коррозии и достаточно устойчивы к различным климатическим факторам. Габариты и толщину стенок изготавливают исходя из заложенных в первоначальном проекте данных. Только проводя все эти манипуляции можно обеспечить необходимую несущую способность самих стропил;
  • Для верхнего пояса используются разносторонние уголки двутаврового типа. Стыковка выполняется по направлению исходя из меньшей стены;
  • В качестве сопряжения принято использовать спаренные углы и специальные прихватки;
  • Для того чтобы скрепить детали, расположенные в нижнем поясе, используются равносторонние уголки;
  • Оставшиеся части можно соединить при помощи накладных платин разного диаметра.

Раскосы необходимо устанавливать под углом в 45*, а вот стойки исключительно под прямым углом. После завершения первоначального этапа сборки фермы из профильной трубы, можно приступать к сварке фермы.

Каждый из образовавшихся швов проверяют на качество по отдельности, так как только они могут гарантировать необходимый уровень надежности всей конструкции будущей постройки или сооружения. После завершения сварочных работ, стропила обрабатываются веществом с антикоррозийным составом и вскрывают краской.

o-trubah.com

Металлическая ферма из профильной трубы: расчет, чертеж, конструкция

Металлические фермы из профильной трубы – металлоконструкции, сборка которых производится посредством решетчатых металлических стержней. Их изготовление представляет собой достаточно сложный и трудоемкий процесс, но результат обычно оправдывает ожидания. Немаловажным достоинством можно назвать и экономичность полученной конструкции. В процессе производства зачастую применяют парный металл и косынки в качестве соединяющих металлических деталей. Дальнейший процесс сборки основан на клепке или сварке.

Преимущества металлоконструкций

Металлическая ферма имеет немало преимуществ. С их помощью можно с легкостью перекрыть пролет любой длины. Однако следует понимать, что правильный монтаж предполагает первичный грамотный расчет фермы из профильной трубы. В этом случае можно будет быть уверенным в качестве созданной металлической конструкции. Также стоит придерживаться намеченных планов, чертежа и разметки, чтобы изделие получилось в соответствии с требованиями.

На этом преимущества изделия не заканчиваются. Можно выделить и следующие достоинства:

  1. Долговечность металлического изделия.
  2. Незначительный вес при сравнении с другими аналогичными конструкциями.
  3. Выносливость.
  4. Устойчивость к повреждениям и негативным окружающим факторам.
  5. Крепкие узлы, способствующие стойкости к любым типам нагрузок.
  6. Возможность сэкономить финансы посредством самостоятельной сборки, так как готовое металлическое изделие стоит недешево.

Конструкционные особенности ферм

Ферма из профильной трубы имеет характерные особенности, о которых следует помнить заранее. В основе деления можно выделить определенные параметры. Главным значением считают количество поясов. Можно выделить следующие виды:

  • металлические опоры, представляющие собой компоненты, которые находятся в одной плоскости;
  • висячие, в составе которых два металлических пояса, расположенных сверху и снизу.

Второй важный параметр, без которого чертеж фермы создать не получится, это контуры и форма. В зависимости от последнего можно выделить прямые, двухскатные или односкатные, арочные фермы. По контуру также можно разделить металлические конструкции на несколько вариантов. Первый – это конструкции с параллельным поясом. Они считаются оптимальным решением для создания мягкой кровли. Металлическая опора предельно проста, а ее компоненты идентичны, по размерам решетка совпадает со стержнями, благодаря чему монтаж становится легкой работой.

Второй вариант – односкатные металлические конструкции. В их основе жесткие узлы, обеспечивающие стойкость к внешним нагрузкам. Создание такой конструкции отличается экономичностью материала и соответственно небольшими расходами. Третий вид – полигональные фермы. Их отличает длительный по времени и достаточно сложный монтаж, а преимуществом становится способность выдерживать большой вес. Четвертый вариант – треугольные фермы из профильной трубы. Они используются, если планируется создание металлической фермы с большим углом наклона, но минусом станет наличие отходов после сооружения.

Следующий важный параметр – угол наклона. В зависимости от него металлические фермы из профильных труб делятся на три основные группы. В первую группу попадают металлические конструкции с углом наклона в 22-30 градусов. При этом длина и высота изделия представлены соотношением 1:5. Среди достоинств такой металлоконструкции можно выделить незначительный вес. Чаще всего так создают металлические треугольные фермы.

При этом может понадобиться использование раскосов, монтируемых сверху вниз, если высота пролетов превышает 14 метров. В верхнем поясе будет расположена панель длиной 150-250 см. Как результат получится конструкция с двумя поясами и четным количеством панелей. При условии, что пролет более 20 метров, следует монтировать подстропильную металлоконструкцию, связывая ее опорными колоннами.

Ко второй группе относят фермы из квадратных труб или из профтруб и других разновидностей, если угол наклона составляет 15-22 градуса. Соотношение высоты и длины между собой достигает 1:7. Максимальная длина каркаса не должна превышать 20 метров. Если необходимо увеличить высоту, требуются дополнительные процедуры, к примеру, создается ломаный пояс.

К третьей группе относят металлоконструкции с углом наклона менее 15 градусов. В этих проектах применяют трапециевидную стропильную систему. Они имеют дополнительно короткие стойки. Это позволяет повысить противодействие продольному прогибу. Если монтируется односкатная крыша, угол наклона которой достигает 6-10 градусов, необходимо продумать ассиметричную форму. Деление пролета может варьироваться в зависимости от особенностей конструкции, и может достигать семи, восьми или девяти частей.

Отдельно выделяют ферму Полонсо, монтируемую своими руками. Она представлена двумя треугольными фермами, которые соединены затяжкой. Это позволяет исключить установки длинных раскосов, которые должны были бы располагаться в средних панелях. Как результат, вес конструкции будет оптимальным.

Как правильно рассчитать навес?

Расчет и изготовление ферм из профильной трубы должно быть основано на основных требованиях, которые прописаны в СНиП. При расчете важно составление и чертежа изделия, без которого последующий монтаж будет невозможен. Первоначально следует подготовить схему, где будут указаны основные зависимости между уклоном кровли и длиной конструкции в целом. В частности, следует учесть следующее:

  1. Контура поясов опоры. Они помогут определить назначение металлоконструкции, угол наклона и тип кровли.
  2. При подборе необходимо следовать принципу экономии, если требования не предполагают противоположного.
  3. Расчет размеров производится с учетом нагрузок на конструкцию. Важно помнить о том, что углы стропил могут отличаться, но панель должна соответствовать им.
  4. Последний расчет касается промежутка между узлами. Чаще всего его выбирают так, чтобы он соответствовал ширине панели.

Следует помнить о том, что увеличение высоты своими руками будет приводить к повышению несущей способности. В таком случае снежный покров не будет удерживаться на кровле. Чтобы дополнительно усилить металлоконструкцию, придется монтировать ребра жесткости. Чтобы определить габариты фермы, стоит руководствоваться такими данными:

  • конструкции шириной до 4,5 метров монтируют из деталей габаритам 40х20х2 мм;
  • изделия шириной 5,5 метров создаются из составляющих размером 40х40х2 мм;
  • если ширина конструкции будет превышать 5,5 метров, оптимально выбрать детали 40х40х3 мм или 60х30х2 мм.

Далее необходимо рассчитать шаг, для этого учитывают расстояние от одной до следующей опоры навеса. Зачастую оно стандартно и достигает 1,7 метров. Если нарушить это негласное правило, прочность конструкции может несколько нарушиться. После того, как все требуемые параметры рассчитаны, необходимо получить схему конструкции. Для этого используют программу, чтобы добиться требуемой прочности. Большинство программ имеют аналогичные названию процессу, который выполняют. Можно выбрать программу «Расчет фермы», «Расчет ферм 1.0» и другие похожие.

Обязательно учитывайте при расчете стоимость одной тонны металла в закупке, а также стоимость изготовление самой металлоконструкции, то есть расходы на сварку, обработку антикоррозийным составом и монтаж. Теперь осталось разобраться с тем, как сварить ферму из профильной трубы.

Полезные советы по выбору и созданию металлоконструкции

Чтобы сварка ферм была качественной, необходимо следовать ряду рекомендаций. Среди них выделяют следующие:

  1. При выборе типоразмера стоит отдавать предпочтение квадратным и прямоугольным изделиям, добавляющим конструкции устойчивости благодаря ребрам жесткости.
  2. Использовать необходимо исключительно качественные изделия, материал – высокоуглеродистая легированная сталь, устойчивая к агрессии окружения.
  3. Правильный выбор изделий и материала станет залогом требуемой несущей способности.
  4. При соединении металлических компонентов фермы необходимо использовать спаренные уголки и прихватки.
  5. В верхнем поясе монтируют металлические двутавровые уголки, выполняя стыковки по стороне, которая имеет меньший размер.
  6. При сопряжении деталей используют равносторонние уголки.
  7. Составляющие длинных металлических конструкций крепят с помощью накладных пластин.
  8. Раскосы монтируют под углом в 45 градусом, а стойки – 90 градусов.
  9. Первоначально собирают основную конструкцию, после этого начинают сваривать ферму, проверяя сварные швы на качество.

Чтобы конструкция получилась в соответствии с требованиями, важно придерживаться и определенного алгоритма работы. Первоначально выполняют разметку участка. Для этого монтируют вертикальные опоры и закладные детали. При необходимости металлические профильные трубы можно сразу разместить в ямах и забетонировать. Установку вертикальных опор выверяют отвесом, а, чтобы проконтролировать параллельность, натягивают шнур.

Видео по теме:

Следующим шагом становится фиксация металлических профильных труб посредством сварки. Изделия приваривают к опорам. Элементы ферм и узлы сваривают на земле, а после этого крепят посредством перемычек и раскосов. Следующим шагом становится подъем металлических балок на высоту, сварку с профильными трубами и опорами, вваривание перемычек и создание отверстий для крепежей в них. В заключение элементы зачищаются, и конструкция подготавливается к укладке кровли и покраске.

Посмотрите еще статьи:

kryshagid.ru

чертеж каркаса своими руками, как построить из профтрубы, фундамент

Содержание:

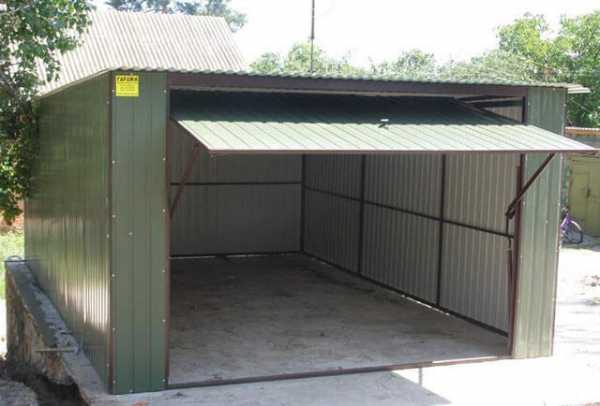

Основной элемент любого гаража из труб – это каркас, к которому будут крепиться все остальные детали конструкции. Готовый каркас должен без проблем выдерживать существенные нагрузки на протяжении всего периода эксплуатации гаража. Если это требование выполняется, то итоговая конструкция получится одной из самых надежных.

Как правило, для монтажа каркаса используются профильные трубы, позволяющие добиться максимальной прочности. О том, как сделать гараж из профильной трубы, и пойдет речь в данной статье.


Достоинства и недостатки металлических гаражей

Использование металлических элементов при постройке гаража сопряжено с немалым количеством плюсов, среди которых:

  • Небольшая стоимость материалов;
  • Отсутствие необходимости создания прочного фундамента;
  • Простота монтажа;
  • Высокая прочность готовой конструкции;
  • Возможность демонтажа и перемещения всего гаража.

Небольшой вес деталей при доступной цене позволяет обойтись без основательного фундамента. Помимо непосредственных плюсов, в этом есть еще и небольшое косвенное достоинство – после завершения работ не придется тратить уйму времени на уборку строительного мусора.


Из недостатков металлических гаражей в глаза первым делом бросаются:

  • Необходимость утепления всей конструкции;
  • Плохая устойчивость к коррозии.

Нельзя сказать, что эти недостатки присущи исключительно гаражам из металлических труб – даже самую массивную кирпичную конструкцию приходится утеплять. Зато гараж из профтрубы в целом обходится дешевле, поэтому затраты на теплоизоляцию не покажутся столь существенными, как могли бы в ином случае.


От воздействия коррозии тоже можно защититься – например, используя металл, не поддающийся ее влиянию. Неплохо зарекомендовал себя на практике метод покрытия металлических деталей конструкции краской или антикоррозионными веществами. Чтобы еще сильнее снизить риск возникновения ржавчины, можно обустроить в гараже хорошую вентиляционную систему.

Монтаж гаража из труб

Чтобы собрать гараж из профильной трубы, необходимо провести работу, включающую в себя следующие шаги:

  • Проектирование конструкции;
  • Обустройство фундамента;
  • Создание каркаса;
  • Обшивка каркаса;
  • Установка ворот;
  • Монтаж теплоизоляции.

Проектирование включает в себя не только создание чертежа, но и определение участка, отведенного под строительство, и расчет габаритов гаража. Оптимальный вариант размеров постройки – 6 метров в длину, 3,5 в ширину и 2,5 в высоту. Чертежи гаража из профильной трубы своими руками нужно готовить заблаговременно, чтобы выполнять работу спокойно и поэтапно.


Фундамент, несмотря на небольшой вес конструкции, все же требуется. Подбирать конструкцию фундамента нужно в зависимости от особенностей грунта на участке. Для прочной и устойчивой почвы подойдет небольшой свайный фундамент, собранный из профильных труб, залитых бетоном. К верхним краям полученной конструкции привариваются металлические пластины – опоры для каркаса.

Далее производится монтаж и обшивка каркаса. Материалом для обшивки чаще всего является профнастил, который можно использовать и для кровли. Его листы прикручиваются к трубам каркаса посредством саморезов и резиновых прокладок. Каркас обшивается с трех сторон.

Последним этапом является установка ворот и утепление гаража, если в этом есть необходимость.

Проектирование гаража из профильной трубы

Перед тем, как сделать гараж из труб, необходимо создать проект, согласно которому и будут проводиться все работы. В проекте отображаются не только габариты и расположение конструкции, но и способы крепления каркаса к основанию. Все точки соединений должны рассчитываться максимально точно, равно и как места установки ребер жесткости. Детальный чертеж гаража из профильной трубы позволит грамотно выполнить все работы и точно рассчитать количество необходимого материала.


Также чертеж каркаса гаража из профильной трубы должен учитывать метод соединения элементов каркаса. Самым надежным и традиционным методом считается сварка, обеспечивающая качественное соединение металлических элементов, способное продержаться немало лет. Если гараж будет соединяться при помощи разборных крепежных соединений, то все точки их использования также должны учитываться в проекте. Разборные соединения позволят в дальнейшем перенести весь гараж на новое место или увеличить его габариты.

Материалы и инструменты

Перед работой нужно запастись необходимыми материалами и инструментами. Для сборки каркаса лучше всего использовать квадратные профильные трубы. На рынке можно найти изделия с прямоугольным сечением, которые тоже вполне подойдут для создания гаража, но работать с ними будет немного тяжелее.

Чтобы стойки каркаса могли выдерживать необходимую нагрузку, для их создания стоит использовать трубы со 100-мм стенкой – такие трубы имеют достаточную прочность, за счет которой получится достичь хорошей устойчивости постройки. Ребра жесткости обычно собираются из широких деталей, имеющих 60-мм стенку.


Кроме самих труб потребуется еще и набор инструментов, который выглядит так:

  • Электродрель и сверла по металлу;
  • Рулетка;
  • Болгарка;
  • Набор ключей;
  • Маркер.

Дрель нужна для создания крепежных отверстий на профиле. Болгарка позволяет нарезать трубы на отрезки необходимой длины. Маркер необходимо для разметки деталей при работе. Ключи с набором головок дают возможность закрепить элементы конструкции.

При обработке металлических деталей всегда обильно летит стружка, которая может нанести серьезный вред человеческому организму. Чтобы этого не произошло, при работе стоит использовать средства индивидуальной защиты – маску, защитные очки и перчатки.

Обустройство фундамента

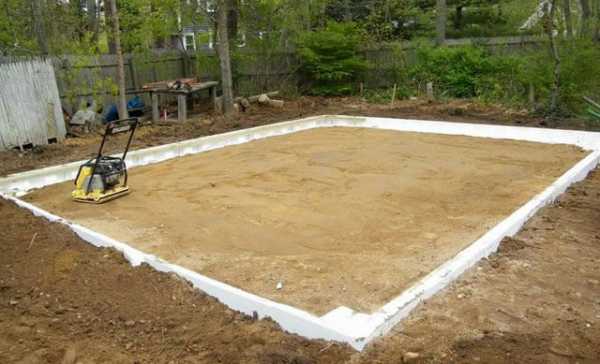

Фундамент требуется любой крупной постройке, чтобы предотвратить ее проседание в грунт. Основание фундамента стоит поднимать над уровнем земли хотя бы на 20 см, чтобы защитить конструкцию от заливания и возможных проблем, которые иногда возникают во время атмосферных осадков.

Есть несколько традиционных способов обустройства фундамента:

  1. Цельная железобетонная плита. Этот способ является одним из самых простых, но и наиболее затратных, ведь железобетонную плиту нужно привезти и установить на свое место. К тому же, для качественного фундамента обычно требуется несколько плит. Кроме того, придется заранее провести некоторые работы по подготовке участка.
  2. Монолитная армированная стяжка. Такой вариант считается самым дешевым и не очень сложным. Дождавшись затвердевания раствора, можно смело устанавливать на него любой металлический каркас – фундамент вполне подходит даже для больших нагрузок.
  3. Бетонная стяжка, накрытая тротуарной плиткой. Этот фундамент для гаража из трубы тоже неплохо подходит, но не очень популярен.

Создание каркаса из профильных труб

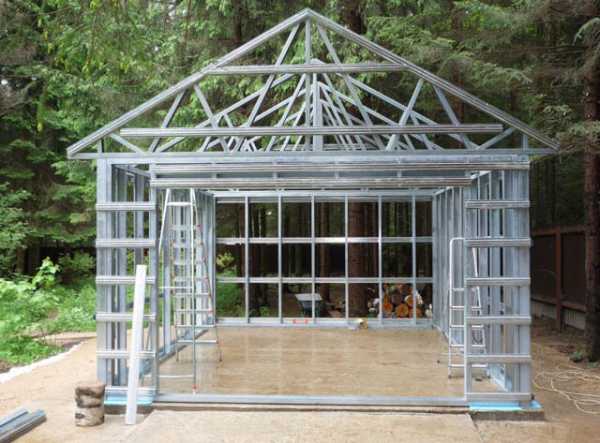

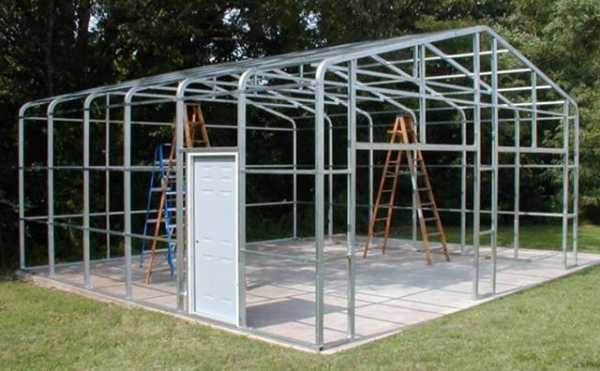

Когда фундамент готов, можно приступать непосредственно к возведению гаража. Первым шагом будет сборка каркаса в соответствии с проектом (прочитайте также: «Как сделать каркас из профильной трубы для дома – теория и практика»). Профильные трубы необходимо положить горизонтально на сваи и приварить так, чтобы получился цельный каркас из профильной трубы для гаража по всему его периметру.

Потом можно приступать к монтажу стоек конструкции. Для соединения вертикальных опор используются все те же горизонтальные трубы, которые нужно приварить примерно на середине высоты стоек (естественно, конкретную величину должны учитывать рассчитанные своими руками чертежи гаража из профтрубы). Когда вертикальные опоры зафиксированы, можно заняться верхней обвязкой, чтобы устанавливать кровлю. Читайте также: «Как сделать гараж из профтрубы своими руками – проектирование, выбор материалов, инструментов, инструкция по монтажу».


При постройке гаража из профильной трубы лучше всего остановиться на стандартном варианте односкатной крыши. Чтобы создать такую конструкцию, нужно удлинить одну сторону каркаса и смонтировать на верхней обвязке несколько несущих. При работе стоит следить за качеством сварных швов и прочих соединений – если нет уверенности в качестве, лучше воспользоваться обычными креплениями. Читайте также: «Как построить дом из профильной трубы по технологии каркасного строительства».

Дополнительные работы

Если гараж изначально создавался только для хранения автомобиля под крышей, то для завершения работы достаточно будет поставить ворота. Совсем другое дело, если в гараже будут проводиться различные работы – в таком случае постройка должна обязательно утепляться. Самый простой и эффективный способ утепления гаража – это внутренняя обшивка пенопластовыми плитами, которые не боятся влаги и отлично выдерживают изменения температуры. Чтобы добиться максимальной надежности, пенопласт можно зашить профнастилом.


Чтобы сохранить свободное пространство в гараже без увеличения его площади, можно использовать теплоизолирующие материалы с отражателями, которые хорошо защищают помещение от перегрева. Защититься от холодной зимы можно при помощи печки с хорошим сочетанием расхода топлива и эффективности. Из остатков профильной трубы можно сделать скамейку. Перед тем, как сделать скамейку из профтрубы своими руками, нужно лишь определиться с размерами и конструкцией.

Несколько реже, чем утепление, гаражи также дополнительно оборудуются звукоизоляцией. Конечно, такой материал обходится дорого, да и пользы гораздо меньше, чем от теплоизоляции – но иногда хозяева гаражей находят целесообразным и защиту от шума.

Заканчивая постройку гаража, нужно особое внимание уделять дверям и воротам. При их монтаже нужно пользоваться строительным уровнем и тщательно следить за тем, чтобы конструкция была ровной – в противном случае двери могут двигаться из-за собственного веса. Читайте также: «Как сделать лестницу из профильной трубы своими руками».

Особенности конструкции гаража

Есть два способа, позволяющие создать каркас гаража из профильной трубы:

  1. Сборка на месте. Такой вариант выполнения работ используется при самостоятельной работе без привлечения дополнительной рабочей силы.
  2. Модульная сборка. Если есть возможность пригласить помощников, то стоит задуматься и о возможности модульной сборки, которая подразумевает соединение стенок гаража в отдельном месте с последующим переносом и установкой на фундамент.

Модульную сборку стоит использовать и при установке двухскатной крыши гаража – так будет гораздо проще монтировать ее элементы. При проектировании кровли нужно учитывать маленький выпуск материалов за периметр стен, чтобы вода не текла прямо по ним, а падала на землю. Лучшим решением данной проблемы будет установка водоотливов.


Выбирая ворота для гаража, приходится выбирать из следующего списка:

  • Секционные;
  • Роллетные;
  • Распашные;
  • Подъемно-поворотные.

Крепить ворота лучше всего перед тем, как будет монтироваться внешняя обшивка. Сама же обшивка может выполняться как из профнастила, так и из сайдинговых панелей – правда, в последнем случае потребуется предварительный монтаж плит OSB, являющихся одновременно опорой для обшивки и неплохим тепло- и звукоизоляционным материалом.


Заключение

Построить гараж из профтрубы своими руками не очень-то и сложно. Конечно, потребуется определенный опыт и навыки, но в минимальном объеме. Если грамотно подойти к работе и на каждом этапе стараться делать все правильно, то в итоге получится конструкция, способная прослужить несколько десятилетий.


trubaspec.com

расчет нагрузки для беседки или гаража, фермы и стойки

Каркасное строительство далеко не новое направление, как утверждается в некоторых статьях. Каркасные дома строились еще в прошлом и позапрошлом веках, только тогда использовались природные материалы, которые были доступны. Такие сооружения были самыми дешевыми постройками и возводились для временного проживания.

Из дерева сооружался каркас, который обшивался с двух сторон досками, а внутренняя часть засыпалась опилками, землей  или шлаком. Временное жилье, как его называли, порой служило многие десятилетия.

Каркас дома из трубы профильной – это действительно новое направление в строительстве домов, которое хорошо развивается.

↑

Область применения профильной трубы

До недавнего времени использование металлических каркасов встречалось в промышленном строительстве, при производстве мебели для медицинских учреждений, гражданских и промышленных.

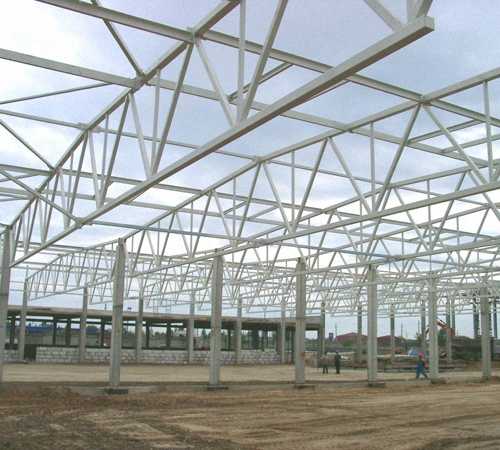

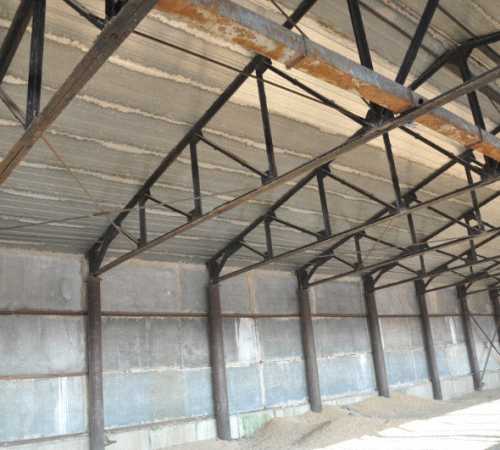

Металлические колонны, фермы перекрытий и покрытий служили основанием при возведении складов, заводских цехов, ангаров, построек гражданского назначения – вокзалов, аэропортов, стадионов. При этом все металлоконструкции изготавливались из металлопроката – швеллеров, уголков, двутавров и полос достаточно большой толщины.

Сейчас каркасы и фермы из профильной трубы частично заменили собой столь мощные конструкции и с успехом применяются для строительства:

  • малоэтажных жилых домов;
  • коттеджей;
  • общественных зданий в виде магазинов, офисов, кафе;
  • автозаправочных станций;
  • крытых автостоянок;
  • беседок;
  • навесов;
  • малых архитектурных форм и прочего.

Кроме нового строительства каркас из профильной трубы используется при проведении ремонтных и восстановительных работ по обустройству мансардных этажей, флигелей на крышах зданий, устройстве ограждающих конструкций на кровле, террас и веранд. Часто в загородных усадьбах профильная труба используется для возведения парников и теплиц, заборов, строительстве других легких построек.

↑

Преимущества каркасных сооружений жилого типа

Больше половины жилых строений в Западной Европе, Америке, Японии возводятся по каркасной технологии с использованием ферм из профильной трубы или швеллера.

В отличие от традиционно возводимых зданий, каркасные отличаются:

  • низкой себестоимостью;
  • высокой скоростью строительства;
  • возможностью производить монтаж в любое время года;
  • отсутствие периода усадки;
  • уменьшением транспортных расходов.

Себестоимость строительства складывается из стоимости материалов и еще массы составляющих, в которые входит заработная плата рабочих, транспортные расходы и прочее. Монтаж каркасных домов осуществляется силами небольшой бригады в кратчайшие сроки, что положительным образом влияет на себестоимость строительства.

Отсутствие работ с растворами позволяет монтировать конструкции в зимнее время, что также служит экономией и снижением себестоимости строительства.

Если говорить о себестоимости строительства каркасных домов, то нужно сказать, что дома на деревянном каркасе, по сравнению с металлическим, стоят намного дешевле, также как, например, беседка из профильной трубы будет дороже, чем та же беседка, но из деревянных брусков.

Стоимость дома на каркасе из металла зависит от величины сечения профильной трубы или швеллера, так как чем оно больше, тем больше металла пошло на изготовление таких изделий, значит, и стоимость их будет выше.

Дома на каркасе из профильной трубы не дают усадки, что позволяет продолжать строительство до его полного завершения без перерывов, которые обязательны при традиционных методах возведения зданий.

Кроме этого, отсутствие усадки самым положительным образом сказывается и на эксплуатации дома. Жильцы могут без опасений осуществлять внутреннюю отделку, не боясь, что в связи с усадкой дома все может прийти в негодность.

↑

Недостатки каркасных домов

Ни одно здание не является идеальным, несмотря на использование новейших технологий или отличных материалов. И каркасные дома не являются исключением из правил.

К недостаткам домов с каркасом из профильной трубы можно отнести сложность проектирования, потому что расчет нагрузки на профильную трубу, методы соединения и прочие технические расчеты  может сделать только инженер – проектировщик. Только в этом случае можно быть уверенным, что выбранная технология возведения дома не обернется последующим разрушением строения и прочими несчастьями.

Другая негативная сторона в каркасных домах на профильных трубах и швеллере  – это достаточно высокая стоимость металла, что напрямую влияет на себестоимость строительства.

Третьим недостатком можно назвать проблемы, возникающие с теплоизоляцией  дома на каркасе из профильной трубы. Дело в том, что металл сам по себе является отличным проводником как тепла, так и холода, и в местах его нахождения, при недостаточном утеплении, образуются мостики холода, которые ведут к образованию конденсата. Конденсат, в свою очередь, увлажняет утепляющий материал, что значительно снижает его качественные показатели.

Поэтому при устройстве каркаса из металла для утепления дома следует выбирать качественные материалы в большем количестве, чем при утеплении дома на деревянном каркасе, что опять-таки ведет к удорожанию всего строительства.

↑

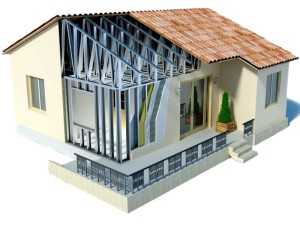

Строительство дома на  каркасе из профильной трубы

Любая капитальная постройка должна иметь под собой основание, т.е. фундамент. В случае с каркасными домами фундамент может устраиваться менее мощным, чем для домов, возводимых по традиционным технологиям – из кирпича или бетона. Без фундамента могут строиться такие легкие постройки, как теплицы, парники, беседки, которые можно разбирать или переносить с места на место.

Для этих построек сложный инженерный расчет не потребуется, вполне можно все посчитать самому.

Дома на металлическом каркасе из профильной трубы, несмотря на быстроту возведения, тем не менее имеют сложную конструкцию. Обычно для устройства каркаса используется профильная труба квадратного или прямоугольного сечения, размеры которого выбираются в диапазоне от 60Х60 мм до 100Х100мм.

Точные размеры сечения трубы и толщины стенки можно получить в результате сложных инженерно-технических расчетов на основании размеров дома, региона строительства и других параметров. То же относится и к расчету других металлоконструкций, используемых при строительстве гаража из профильной трубы.

Для устройства крыши могут использоваться:

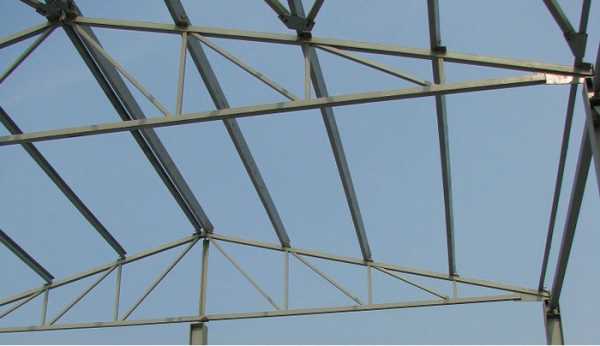

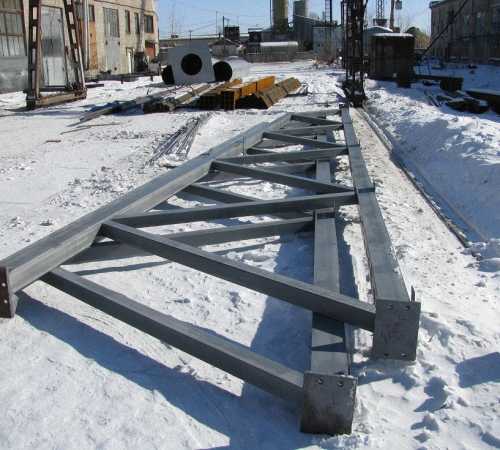

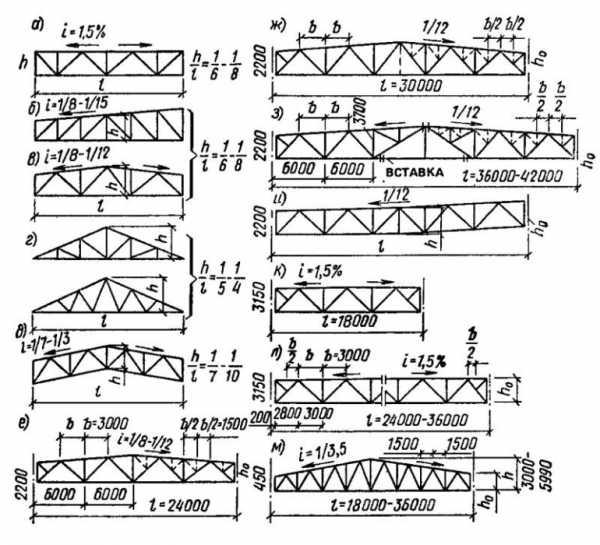

  • отдельно изготовленные фермы, устанавливаемые в готовом виде,

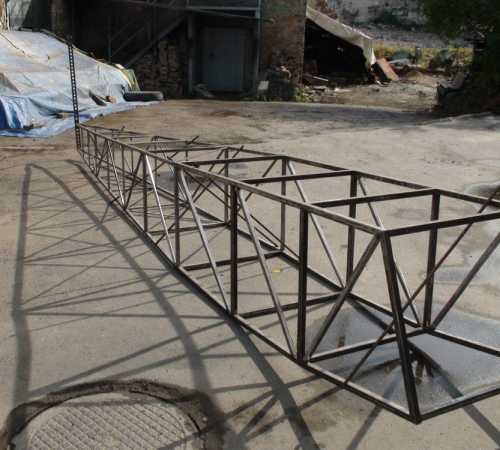

  •  крыша может монтироваться непосредственно на месте из профильной трубы меньшего сечения, чем та, что использовалась при устройстве каркаса стен.

Расчет сечения и толщины стенки профильной трубы, из которой планируется устройство крыши, зависит от выбранного кровельного материала и угла наклона скатов кровли. Малый вес кровельного покрытия и большой угол наклона скатов позволяет использовать профильную трубу меньшего сечения, что значительно удешевит строительство дома.

В качестве стен современные производители стройматериалов предлагают сэндвич —  панели с утеплителем из экструдированного пенополистирола, толщина которых доходит  до 20 см. Они устанавливаются между стойками каркаса из профильной трубы, предварительно утепленных таким же материалом или пеноизолом.

Внутренняя отделка каркасного  дома может производиться деревянными шпунтованными досками, по  которым легко можно наносить финишную декоративную отделку. Черновой пол в каркасном доме устраивается из деревянных досок толщиной 2.5-3 см, укладываемых по лагам, выполненным из профильной трубы или швеллера, двутавра.

Внешняя отделка дома предполагает использование любого отделочного материала – сайдинга, декоративной штукатурки, панелей из современных композитных материалов и прочих.

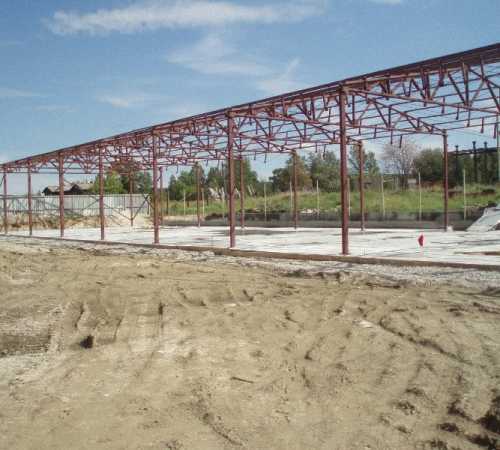

Монтаж каркаса производится снизу вверх, начиная от устройства нижней обвязки, установки вертикальных стоек и колонн, верхней обвязки  и заканчивая монтажом элементов крыши.

vsetrybu.ru

РубрикаРазное

Добавить комментарий
