Монтаж отопления из полипропиленовых труб своими руками в квартире

Главная » Отопление » Монтаж отопления из полипропиленовых труб своими руками в квартире

Монтаж полипропиленовых труб своими руками: разбираемся как работать с полипропиленом

Заменить пластиковую разводку отопительной системы или водопровода в квартире довольно просто. Чтобы провести монтаж полипропиленовых труб своими руками, требуется лишь набор специального оборудования и минимум технических навыков. Какие инструменты нужны для работы и как их правильно использовать, будет рассмотрено далее.

Анатомия полипропиленовых труб

Большинство полипропиленовых (ПП) труб одинаково только на первый взгляд. Более детальное их рассмотрение позволит заметить различия по плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит сфера применения труб и особенности их монтажа.

Классификация ПП материала

Качество сварного полипропиленового шва и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.

Существуют такие разновидности деталей, исходя из материала их изготовления:

PРН. Однослойные изделия, выполненные из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
РРВ. Однослойные изделия из блоксополимера ПП. Применяются при монтаже напольных отопительных сетей и холодных трубопроводов.
PPR. Однослойные изделия, выполненные из рандомсополимера ПП. Применяются в системах водоснабжения и домашнего отопления с температурой воды до +70°С.
PPS. Трудновоспламеняемый вид труб с рабочей температурой до +95°С.

Существуют ещё многослойные армированные детали из ПП.

При нагревании на 80 градусов армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Они имеют дополнительную внутреннюю алюминиевую оболочку, которая резко уменьшает температурные удлинения, облегчая монтаж разводки и безопасность эксплуатации. Минусом этих изделий является необходимость перед пайкой снятия верхнего полимерного слоя и алюминия на глубину проникновения трубы в фитинг.

Как выглядит маркировка

Выбрать требуемые трубы и фитинги для пластиковой разводки в строймаркете можно и самостоятельно. Нужно только знать условные обозначения маркировки.

Показатели могут быть в другой последовательности и на иностранном языке, но любую расшифровку должны знать менеджеры магазина

Для определения сферы применения полипропиленовых изделий главным является показатель PN. Это показатель номинального давления в кгс/см2 (1 кгс/см2 = 0,967 атмосфер), при котором эксплуатационный ресурс не изменяется. Базовая температура теплоносителя при расчете принимается равной 20 °С.

В бытовой сфере применяются 4 основных типа ПП труб с различными показателями PN:

PN10 – для холодного водопровода;
PN16 – для холодного и для теплого водопровода;
PN20 – для горячей воды и систем отопления;
PN25 – для систем отопления, особенно центрального типа.

Изделия с PN25 часто имеют большую линейную длину, поэтому практически всегда армированы алюминиевой фольгой или прочным стекловолокном для меньшего расширения при нагревании.

Внешний вид и внутренняя структура

Качественные ПП трубы имеют на срезе идеально круглую форму. Толщина стенок и армирующего материала должна быть одинакова по всей окружности, не должно быть разрывов алюминия или стекловолокна.

Для обрезки верхнего слоя пластика и фольги на армированных трубах нужно приобрести специальный инструмент – шейвер. Он недорог и прост в эксплуатации

Армированная труба традиционно состоит из трёх слоев: внутреннего и наружного полипропиленового и среднего алюминиевого или стекловолоконного. Поверхности труб должны быть гладкими, без наплывов и углублений. Цвет материала может быть зеленым, белым или серым, но от этого качество и характеристики труб совершенно не зависят.

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере. Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

бесшумность;
прочность при ударах;
легкость;
устойчивость к коррозии;
долговечность;
герметичность соединений;
дешевизна;
невосприимчивость внутренних стенок к налетам.

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

отсутствие гибкости;
сильное относительное удлинение при нагреве;
необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

Подготовка к монтажу ПП труб

Водопроводную разводку с помощью одних рук и труб сделать невозможно, поэтому следует разобраться в схемах отопления и водоснабжения, необходимых инструментах, способах соединения и используемых материалах.

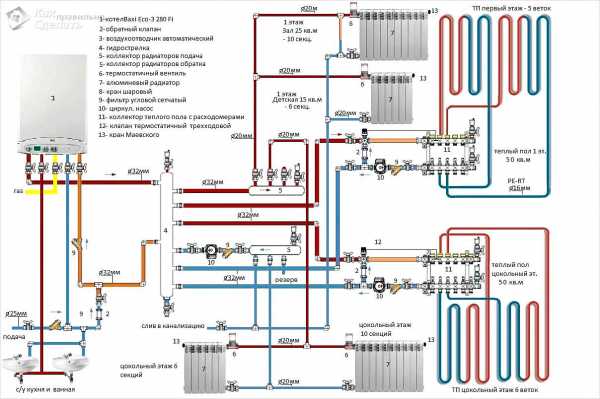

Составление проекта: схема разводки

Прежде чем закупать материал для монтажа отопления и водопровода, необходимо определиться с их схемой разводки. Подсоединять батареи к отопительному контуру можно четырьмя основными способами:

проточным;
с нерегулируемым байпасом;
с вентилями;
с трехходовым клапаном.

Окончательный выбор варианта монтажа определяется обычно финансовыми возможностями хозяев квартиры, потому что запорная арматура стоит недешево.

Схемы с регулируемыми вентилями позволяют без ущерба гидродинамике системы регулировать мощность радиаторов отдельно в каждой комнате дома

У водопровода также имеются основные принципиальные схемы проектирования разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

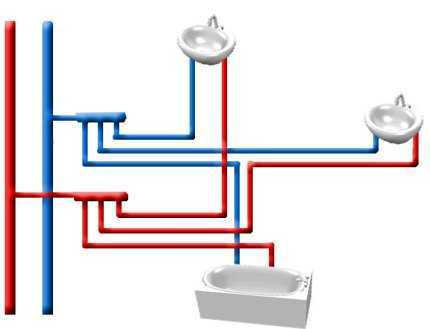

Тройниковая схема монтируется в квартирах, где небольшая длина труб и малое количество одновременно используемых сантехнических приборов не приводят к падению давления в общем контуре

Тройниковую схему называют ещё последовательной. Она подразумевает проведение вдоль всех сантехнических приборов одной трубы, от которой с помощью тройника последовательно делаются отводы.

Коллекторная схема подразумевает установку на входе воды в дом коллектора в виде флейты. Он позволяет компактно сделать несколько отводов в разных направлениях.

Коллекторная схема рекомендуется к установке в больших домах, где возможно падение магистрального давления при одновременном включении нескольких сантехнических приборов

Разводку можно делать внутри стен или в открытом виде. Первый вариант требует детальных расчетов, учитывающих удлинение труб при нагреве.

Необходимые инструменты для резки и пайки

Существенным минусом самостоятельной работы с полипропиленовыми трубами является необходимость использования специнструмента. Цена монтажного комплекта оборудования составляет от 100 до 200 долларов.

www.teplo-ltd.ru

Монтаж системы отопления из полипропиленовых труб своими руками

Содержание:

1. Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена

3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Алгоритм действий при сварке частей труб между собой

Для того чтобы грамотно соорудить систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, а в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.

Конструкция этих труб включает в себя следующие структурные элементы:

непосредственно сами трубы;
тройники;
фитинги;
муфты;
отводы.

О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.

Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала (прочитайте также: «Монтаж систем отопления дома по правилам»). Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.

Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Профессиональные мастера категорически не рекомендуют применять неармированное оборудование, поскольку такие образцы подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

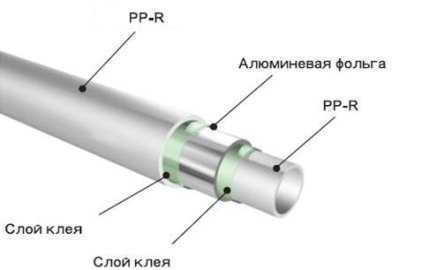

Стандартная армированная полипропиленовая труба включает в себя три слоя:

внутренний, состоящий непосредственно из полипропилена;
слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:

срок службы полипропиленовых труб отопления составляет от 25 до 50 лет, что очень немало;
благодаря особому составу внутренние стенки таких труб не подвержены образованию на них коррозионного налета;

даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или обычным паяльником;
стоимость труб из полипропилена весьма доступна для рядового потребителя;
благодаря особым свойствам такого материала он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
прочность полипропиленовых труб весьма высока;
не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать полноценную отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать уникальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действия, предписанный инструкцией по установке, и грамотно выполнять все процедуры.

Как уже упоминалось, для того чтобы оборудовать такую систему теплоснабжения, потребуется наличие, безусловно, самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать строго определенный ряд строительного оборудования.

Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:

оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;

насадки на трубы;

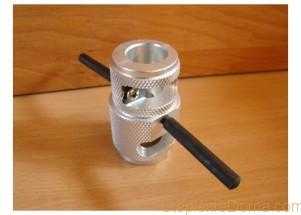

специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;

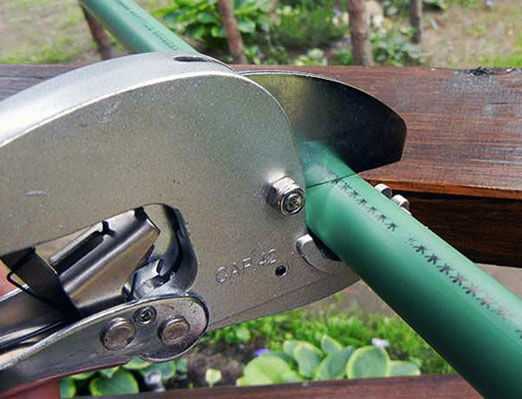

инструмент для разрезания труб, например, кусачки или труборез;
фаскосниматель.

Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Алгоритм действий при сварке частей труб между собой

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:

Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
После этого конструкции следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.

Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.

Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет.

Пример монтажа системы отопления из полипропиленовых труб на видео:

teplospec.com

монтаж системы труб в частном доме, самостоятельная сварка и прокладка

Полипропилен, применяемый при производстве отопительных труб, позволяет им выдерживать высокие температуры (до +75 °C). Изделия из этого материала не проводят электричество и имеют малый вес.

К тому же у них низкая теплопроводность, а монтировать отопительные системы с их помощью могут не только профессионалы. Выполняя монтаж полипропиленовых труб своими руками, учитывают их диаметр, линейное расширение, постоянное давление в системе и температуру воды.

Свойства материала

Благодаря устойчивости перед агрессивной средой полипропиленовые трубы в стенах частного дома могут эксплуатироваться более 50 лет. Рабочее давление, которое выдерживает материал, равняется 20 барам. Более выносливы изделия из армированного полипропилена.

Сравнение устойчивости полипропилена

Положительные характеристики

Установка полипропиленовых трубопроводов стала такой популярной благодаря следующим качествам материала:

высокая теплоизоляция, что значительно уменьшает теплопотери в системе;
устойчивость к химическим реагентам и коррозии;
герметичное соединение посредством пайки;
высокая прочность;
низкая стоимость.

Вместе с тем, выбирая отопительные трубы для квартиры или частного дома, следует учесть и недостатки:

линейное расширение во время эксплуатации вызывает необходимость оставлять зазор при прокладке трубопроводов;
жесткость материала не позволяет выполнять сгибы, что влечет за собой применение специальных соединительных элементов – фитингов.

Проведение монтажных работ

Монтаж труб отопления из полипропилена лучше проводить в замкнутой системе, когда температурный режим ограничен настройками котла. Стандартные трубки для отопления диаметром 63 мм соединяются встык.

Инструменты

Кроме самих трубопроводов понадобятся фитинги различных типов: муфты, уголки, тройники. С помощью муфт соединяют прямые отрезки. Для угловых соединений используют уголки, а тройники необходимы для разветвления системы.

Поскольку изделия из полипропилена нельзя состыковывать резьбовым способом, понадобится специальный паяльный прибор, а также ножницы для полипропилена или лобзик.

Последовательность действий

Чтобы выполнить монтаж отопления из полипропиленовых труб, их потребуется сварить специальным аппаратом, разогретым до 260 °C. При соединении обычно применяют раструбный метод. Для этого при помощи ножниц под прямым углом отрезают необходимый сегмент. Концы труб и фитингов очищают, обезжиривают спиртовым или мыльным раствором и тщательно высушивают.

У армированных изделий необходимо шейвером снять верхний полипропиленовый слой и алюминиевую часть. Затем поверхность зачищается до необходимого уровня с учетом вхождения в фитинг (глубину намечают с запасом в 2 мм).

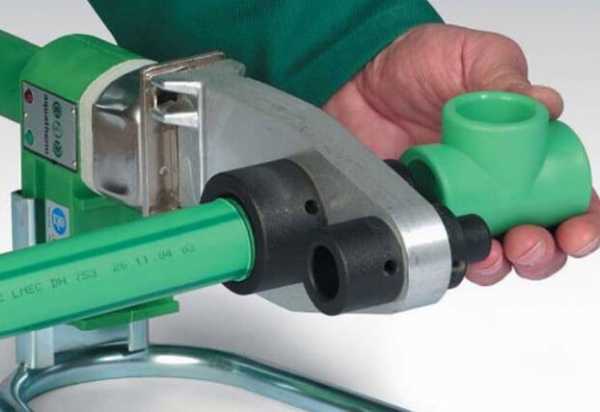

Далее детали помещаются на специальные насадки сварочного аппарата и закрепляются. В зависимости от размера деталей их выдерживают несколько минут при необходимой температуре. Труба и муфта выравниваются по оси, прижимаются одна к другой и неподвижно охлаждаются. Прогретый полипропилен склеивается на стыке и создается неразрывное сцепление.

Разводка по стенам

Для того чтобы сделать правильное крепление полипропиленовых труб к стенам, размечается схема разводки. В процессе работы понадобятся клипсы подходящего размера, дюбеля и саморезы. Прокладка труб проводится с небольшим наклоном в сторону течения воды.

Чтобы исключить застой теплоносителя и уменьшить гидравлическое сопротивление в системе, желательно избегать изгибов и разветвлений. Монтаж трубопроводов можно сделать двумя способами: верхним и нижним.

Верхняя

Такая схема разводки предполагает установку подающего трубопровода вверху – на чердаке или под потолком. К радиаторам теплоноситель подается по вертикальным стоякам, а возвращается к теплогенератору по трубам, проложенным в подвале или по полу.

Схема верхней разводки отопления

Нижняя

В этом случае подача и возврат теплоносителя осуществляется по параллельным трубопроводам, проведенным по полу или под потолком подвала. По нижней схеме горячая вода подается независимо в каждый нагревательный прибор.

Пример верхней и нежней разводки отопления

Некоторые нюансы

Из изложенного выше становится понятно, что установка отопительных труб из полипропилена требует предварительной разметки, приобретения материала и наличия определенного инструмента. Если все это подкрепить знаниями, то монтировать систему можно самостоятельно, однако следует учесть несколько важных моментов.

Температура теплоносителя и давление

Планируя монтаж полипропиленовых труб, особое внимание следует уделять температуре теплоносителя. Именно этот показатель вызывает больше всего вопросов, недоразумений. Многие производители заявляют, что допустимая температура 95 °C, тогда срок эксплуатации не меньше 50 лет, но еще необходимо учитывать давление в системе.

Давление влияет на срок службы

Небольшое давление положительно влияет на срок службы даже при высоких температурах. Допускается обратное соотношение, когда давление большое, а температура минимальна. Но сочетание больших показателей температуры с давлением сокращает сроки эксплуатации, для определения необходимых показателей существует специальная таблица.

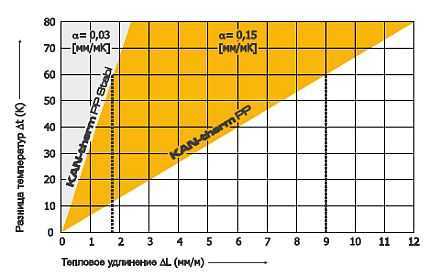

Линейное расширение

Выполняя монтаж отопления из полипропиленовых труб, необходимо обязательно учитывать их способность расширяться под воздействием высоких температур. Ограничивать расширение нельзя, ведь создаваемое внутреннее напряжение опаснее, чем воздействие давлением.

Как результат — большая часть повреждений трубопроводов приходится не на нарушение эксплуатационных требований. В основном это связано с неграмотной установкой трубопроводов, особенно участков большой протяженности.

Чтобы снизить риск повреждения необходимо сделать компенсаторы. Монтаж полипропиленовых труб длиной более метра делают с компенсационной нишей, предварительно защитив их теплоизоляционным материалом. Размещать трубопроводы в узких штробах не рекомендуется

x-teplo.ru

Монтаж отопления из полипропиленовых труб своими руками

Выполнить монтаж отопления из полипропиленовых труб своими руками под силу каждому мужчине. После прочтения статьи, вы составите ясное представление о способе соединения элементов контура, а также материалах, используемых для этого. Вы ознакомитесь с характеристиками паяльников и советами по их эксплуатации.

Соединительные элементы

Соединение полипропиленовых труб

Полипропиленовые трубы благодаря своим характеристикам могут применяться для монтажа отопления, а также горячего и холодного водоснабжения в частных домах и квартирах многоэтажек. При монтаже отопления из полипропиленовых труб элементы контура скрепляются между собой пайкой и резьбовым соединением. Последнее применяется для установки:

Спаянные стыки относятся к неразъёмному типу соединения, так как после того, как материал остывает, нет возможности вносить поправки. При этом они достаточно надежны, чтобы замуровывать трубы в стену. Монтаж отопления из полипропиленовых труб должен осуществляются желательно из цельного отрезка. Отсутствие мест соединений гарантирует, что течь не возникнет, форс-мажоры редко случаются.

Ни одна схема монтажа отопления из полипропиленовых труб не обходится без соединителей, таких как:

прямые и поворотные муфты, крестовины;
муфты с переходом на внутреннюю или наружную резьбу;
муфты со сменой сечения внутреннего диаметра контура;
заглушки.

Муфты и фитинги

Все они припаиваются к контуру. Те элементы крепления, в которых есть переход на резьбу, припаиваются только с одной стороны, переходники без резьбы – с обеих сторон.

Как сделать своими руками, этапы работ

Монтаж системы отопления из полипропиленовых труб не несложно сделать самостоятельно, используя следующую инструкцию.

Какой инструмент понадобится для монтажа:

паяльник – самый дорогостоящий прибор для этой операции;
ножницы (секатор), в принципе при монтаже системы отопления из полипропиленовых труб можно обойтись лобзиком или пилочкой по металлу с мелким зубом;
рулетка;
шейвер, для зачистки краев или нож.

Все схемы монтажа отопления из полипропиленовых труб должны состоять из деталей, на которых нет ни трещин, ни других дефектов. В аппарате для диффузной сварки есть специальная деталь, пара, которая нагревается. Пара – это двусторонний конус, в котором отличаются диаметры сторон (муфтовой и раструбной). Это необходимо, так как муфты и фитинги одеваются на трубу, соответственно, сечение раструба больше диаметра трубы.

Порядок монтажа отопления из полипропиленовых труб:

Перед тем как приступить к монтажу отопления из полипропиленовых труб своими руками, проведем подготовительные работы. Нужно замерять отрезки контура и отрезать их при помощи ножниц или лобзика. Вымеряя расстояние, на которое труба будет входить в муфту, следует учитывать, что она вставляется не до упора, остается зазор в один миллиметр. Затем обработать место разреза, чтобы не было заусениц;

обработка стыков;

Шейвер

Снять фасок, если есть шейвер, воспользуйтесь им. Процедуру можно выполнить при помощи ножа. Старайтесь выдержать угол в 45 градусов. В случае монтажа отопления из армированной полипропиленовой трубы, алюминиевый слой нужно счистить на глубину соединения. Обезжирите детали для дальнейшей спайки;

Монтаж пластиковых труб отопления своими руками осуществляется, надеванием на уже нагретую насадку деталей, которые необходимо соединить. Труба вставляется в раструбную часть пары (гильзу), а фитинг в муфтовую (дорн). Выходит, что у контура нагревается наружная часть, а у соединителя внутренняя. Обратите внимание на то, как элементы надеваются на насадку. Вы должны прилаживать некоторое усилие, чем больше диаметр контура, тем сильнее нужно давить. Если деталь наделась легко, значит, она бракованная. Деталям нужно дать нагреться в течение нескольких секунд, чтобы расплавился верхний слой полипропилена;

По правилам монтажа отопления из полипропиленовых труб после того, как детали прогрелись, их нужно снять также не спеша, как и одевали, и соединить между собой. Отвердевание произойдет в течение пятнадцати секунд, поэтому поторопитесь с центровкой. Как только соединили детали, сразу выровняйте их так, как вам необходимо. Окончательное застывание полипропилена проходит в следующие пять минут, а пользоваться отоплением можно уже через пятнадцать минут. Поэтому скорость установки полипропиленовых труб отопления весьма высока.

Обратите внимание на то, чтобы при монтаже отопления на спаянных стыках было кольцо из выдавленного полипропилена. Оно должно быть приблизительно равномерным. Это означает, что стык спаян плотно и внутри его не осталось воздуха.

Для монтажа системы лучше использовать армированные полипропиленовые трубы. Благодаря металлическому армирующему слою коэффициент теплового расширения таких изделий значительно ниже.

Перед тем как сделать монтаж отопления полипропиленовыми трубами в штробах под штукатурку, следует определиться, каким образом вы планируете компенсировать тепловое расширение. Способов несколько, но самый распространённый – это использование специальных чехлов из вспененного полиуретана. Они имеют пористую структуру и дают контуру пространство для расширения. Такие материалы также обладают высокими теплоизоляционными качествами, выступают в качестве гидро- и шумоизоляции.

Посмотреть о монтаже отопления из полипропиленовых труб можно на видео ниже:

Как выбрать паяльник для монтажа

Для того чтобы осуществить монтаж отопления из труб полипропилена в частном доме, вам понадобится сварочный аппарат мощностью 600-800 Вт. Такие агрегаты подходят для контуров с сечением до 50 мм. Отечественный аппарат стоит в районе 20 долларов. Паяльник состоит из:

ручки и корпуса, изготовленных из пластика;
нагревательного элемента, который закреплен в корпусе;
терморегулятор, который держит температуру на необходимом уровне;
нагревательной платформы – служит для соединения нагревательной части с насадками. Платформы бывают плоской и цилиндрической формы;
насадка, состоящая из двух частей, которые соединяются между собой болтом под шестигранник.

Паяльник должен нагревать оба элемента соединения равномерно. Перегрев, как и недостаточное нагревание деталей, приводит к ухудшению адгезии. Стык от этого становится слабее. Поэтому для монтажа отопления пластиковыми трубами лучше использовать все части конструкции одного производителя.

Также мощность паяльника, который нужен для монтажа пропиленовых труб отопления, можно определить по размеру насадок, идущих в комплекте. Чем больше мощность аппарата, тем диаметр самой крупной насадки также будет больше. Для новичков желательно чтобы терморегулятор не только держал одинаковую температуру, а и подавал сигналы, когда верхний слой деталей расплавился до необходимой степени. Опытные мастера работают на глаз. В случае если такая функция у сварочного аппарата не предусмотрена, сделайте несколько тренировочных спаек. Обращайте внимание на внутренний проход между спаянными деталями.

Паяльник для полипропиленовых труб

Насадки паяльников имеют тефлоновое покрытие, которое предотвращает прилипание расплавленного полипропилена. Так вот, его нельзя царапать также, как тефлоновые сковородки. Если после работы на нем остался застывший пластик, его можно снять мягкой тканью.

Преимущества и недостатки

Этот материал хорошо зарекомендовал себя и является одним из самых распространённых для монтажа отопления. К его сильным сторонам можно отнести:

умеренную цену – итоговая стоимость монтажа отопления из полипропиленовых труб будет меньше своих конкурентов;
легкость сборки – монтаж труб является технически простой процедурой, и ее способен выполнить даже новичок в прикладном строительстве;
короткие сроки – на монтаж однотрубной системы отопления полипропиленовыми трубами в однокомнатной квартире потребуется один день, может два;
долговечность – если контур будет эксплуатироваться в частном доме, производители дают гарантию пятьдесят лет, при условии циркуляции в нем чистого, без примесей и загрязнений, теплоносителя. Читайте также: давление в системе отопления частного дома.

Из минусов можно назвать высокий коэффициент объёмного и линейного теплового расширения. Это означает, что когда контур нагревается, он увеличивается как в диаметре, так и в длину. Это вызывает некоторые сложности при монтаже под стяжку и когда трубы отопления прячут в стены. Еще один недостаток – это невозможность высокой мобильности, как при монтаже полиэтиленовых труб отопления, которые соединяются методом запресовывания фитинга. Такое соединение несложно выполнить даже на вытянутых вверх руках. Качество соединения ни чем не уступает полипропилену.

utepleniedoma.com

Монтаж труб отопления своими руками

Самостоятельный монтаж труб домашнего отопления довольно непростое дело, но вполне выполнимое. В основе работы лежит сварка отдельных участков трубы в целую систему отопления, подключение радиаторов и отопительного котла. Чтобы выполнить сварку металлических труб, вам придется воспользоваться услугами сварщика. Такая процедура сулит лишние расходы, а также дым и копоть от сварки в квартире. Ну а если вы решили выполнить монтаж труб отопления своими руками, используйте для работы полипропиленовые трубы.

Разводка трубопровода

Схема системы отопления

От правильной разводки трубопровода зависит работоспособность вашей системы отопления. Существуют различные схемы систем отопления, но выделяют две, самые популярные:

Система верхнего разлива воды очень выгодна своей независимостью от принудительной циркуляции воды. Нагретая в котле вода будет подниматься по трубе в верхнюю точку и по трубопроводу опускаться через радиаторы в нижнюю (обратную) трубу. С обратной трубы вода снова стекает в котел для подогрева. Для работы этой системы трубопровод монтируют по уровню. Надо, чтобы от выхода котла в сторону его входа, по всему трубопроводу был небольшой уклон для произвольной циркуляции воды.

Система верхнего разлива воды

Выгодна такая система тем, что не требует установки насоса для циркуляции воды. Вы экономите на электричестве, а при его отключении отопительная система продолжает работать. Недостаток системы заключается лишь в ее неэстетичности. Верхняя труба применяется большего диаметра, чем в системе с нижним разливом. Такой трубопровод сложнее спрятать в стене. Кроме того, сэкономив на электричестве и приобретении насоса, вы переплатите за увеличенное потребление энергоносителя, применяемого для работы котла.

Система нижнего разлива воды позволяет применять пластиковые трубы малого диаметра. Циркуляцию воды в трубопроводе будет обеспечивать насос. Такой вид системы имеет большее КПД, чем рассмотренный выше.

Система нижнего разлива воды

К достоинствам монтажа трубопровода относится укладка тонкой пластиковой трубы под полом здания и подключение к ней системы теплого пола. К радиатору из-под пола будут выходить два маленьких отрезка трубы для подключения. Минус данной системы состоит в ее зависимости от насоса. Отключили электроэнергию или сломался насос – системой отопления вы пользоваться не сможете.

Монтаж трубопровода

Все работы начинайте с составления плана отопительной системы. Если вы решили выполнить монтаж отопления из полипропиленовых труб, потренируйтесь выполнять пайку соединений на ненужных кусках трубы. Это спасет вас от лишнего брака в работе. Исходя из составленного плана, приобретите необходимое количество полипропиленовых труб, фитинги, краны, паяльник.

В стенах и перекрытиях здания, где будет проходить трубопровод, пробейте перфоратором отверстия.
Ножницами для резки труб нарежьте необходимых размеров куски, на краях снимите маленькую фаску, для лучшего входа трубы в фитинг. На армированной трубе зачищаете край от фольги на расстоянии глубины фитинга. Армированная труба, покрытая сверху пластиком, в зачистке не нуждается.
Разогрейте паяльник и подготовьтесь к пайке. Рассчитайте так, чтобы большую часть пайки конструкции выполнить на столе. У стены должны остаться последние точки пайки для соединения всей конструкции. Такой способ монтажа облегчит вам работу, и вы не будете в неудобной позе с паяльником на полу паять каждый стык трубы.
Вставьте край трубы в насадку паяльника с одной стороны, и одновременно фитинг – с другой стороны. Прогрейте при температуре 260^°C. Снимите заготовки с паяльника и соедините, вставив трубу в фитинг. Почувствовав упор стенки фитинга, не делайте больше давления на трубу. Иначе сдавленный край может уменьшить диаметр пропускного отверстия. Через пару секунд заготовки спаяются. Для пайки труб разного диаметра необходимо свое время, которое можно найти в этой таблице:

Время для пайки труб разного диаметра

Выполнив пайку всех возможных участков на столе, уложите заготовки на свое постоянное место и закрепите трубы в специальных держателях. Далее вам придется спаять на весу все заготовки в единый трубопровод.
На следующем этапе приступайте к подключению к вашей системе радиаторов. На каждый вход и выход радиатора желательно установить шаровой кран. При выходе одного радиатора из строя, кранами можно будет отключить его, а вся система отопления будет продолжать свою работу. При установке кранов все резьбовые соединения уплотняйте ФУМ лентой. В кран вкрутите фитинг с переходом с резьбы на пластик и припаяйте к общей системе трубопровода. Но такой вид соединения будет неразъемным. Для замены радиатора вам придется перерезать трубу, а потом опять выполнять пайку. Чтобы избежать такой проблемы, установите между фитингом и краном разъемное соединение – американку.
Полностью готовую систему отопления продуйте компрессором, направив поток воздуха в верхнюю трубу – подачу. Воздух беспрепятственно должен пройти по всему трубопроводу и радиаторам и выйти в нижнюю трубу – обратку. Если воздух не проходит, значит, во время пайки вы сделали брак и запаяли проходное отверстие трубы. Тут уж ничего не поделаешь, придется местами резать трубопровод и искать бракованную пайку.
После успешного испытания подключите трубы к насосу и отопительному котлу. Имейте в виду, что котел должен располагаться в самой нижней точке от всей трубопроводной системы и отдельной комнате. Подключение делаете все теми же фитингами с переходом резьбы на пластик.
Закачайте в систему воду, стравите с радиаторов воздух и проверьте все соединения.

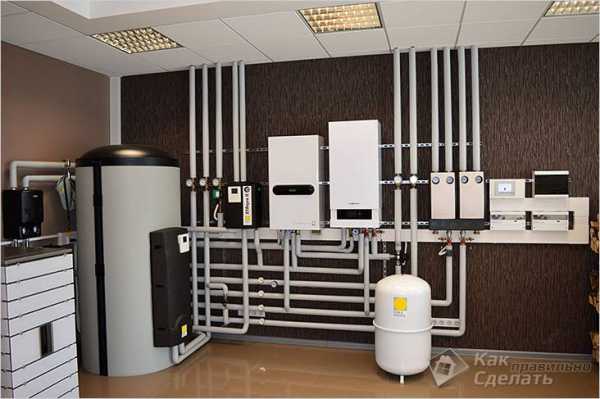

Разводка труб выполнена

После этого ваша система отопления готова к работе, можете включать насос и разжигать котел. А полипропиленовые трубы дадут вам гарантию качественной работы системы, минимум на 50 лет.

Видео

В этом видео специалист поделится своими знаниями и расскажет, как выполнить монтаж системы отопления дома своими руками:

kakpravilnosdelat.ru

РубрикаПол
