В этой статье мы расскажем о том, сколько потребуется утеплителя для изоляции крыши. Вы узнаете, какой утеплитель лучше выбрать, как рассчитать необходимое количество материала, и как нужно утеплять крышу в зависимости от ее типа. Материал позволит Вам разобраться в отличиях утепления холодной крыши и мансарды и чувствовать себя уверенно при общении с работниками строительной организации.

Утепление кровли

Сколько нужно материала для утепления крыши

Чтобы понять, сколько понадобится утеплителя, нужно произвести предварительные расчеты, ориентируясь на тип крыши и ее размеры. Важно помнить, что при монтаже теплоизоляции из минеральной ваты материал укладывают враспор, то есть, ширина его должна быть на 1-2 сантиметра больше, чем промежуток между стропилами.

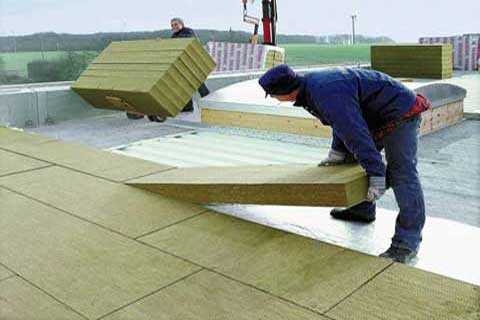

Утепление кровли минеральной ватой

На заметку! Утеплитель логичнее выбирать на этапе проектирования дома. Тогда можно сразу рассчитать шаг стропильных ног так, чтобы плиты утеплителя идеально поместились между досками, и не пришлось подрезать плиты или соединять несколько вместе.

Расчет позволяет определить, сколько плит разместиться вдоль и поперек ската крыши. Для его выполнения принимаются во внимание длина ската и расстояние между стропилами, а также количество стропильных шагов.

Пример расчета

Рассчитаем, сколько нужно минваты для двускатной симметричной крыши с семью стропильными промежутками шириной в 60см и длиной ската 5м. при этом, размеры плиты составляют 1,17х61х25см.

Сначала определяем количество плит в одном ряду: 5/1,17=4,27 шт.

Умножаем результат на количество шагов (7): 4,27х7=29,89 плит понадобится на один скат и 59,78 на всю крышу. Лучше округлить получившийся результат в большую сторону, то есть, 30 и 60 штук соответственно.

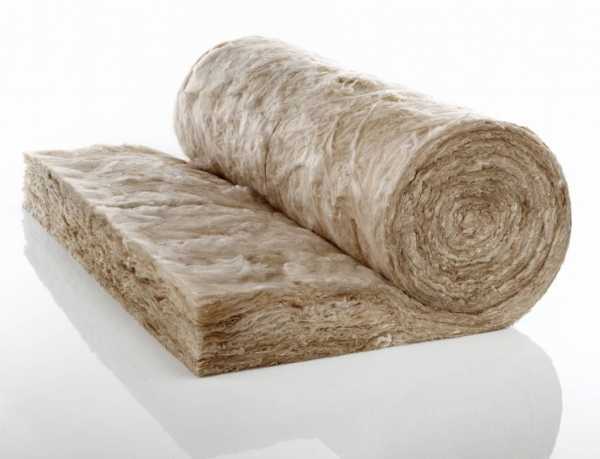

Минеральная вата

Какой утеплитель лучше

При определении наиболее доступного по стоимости материала нужно учитывать стоимость монтажа и транспортировки. При более низкой цене утепление может влететь в копеечку из-за транспортных расходов и оплаты дополнительных расходов на монтаж.

Пенополистирол

Экструдированный полистрирол имеет отличные показатели теплопроводности, что дает возможность наносить слой утеплителя малой толщины на кровлю. Его легкий вес, простота закрепления на поверхности и экономичность обеспечивают высокую популярность материала. Несмотря на цену.

Пенополистирол

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Минеральная вата

Минвата, как сокращенно называют этот утеплитель, является материалом, который получают из минеральных волокон. Минвату укладывают плитами, которые нужно дополнительно закреплять. Главное достоинство – способность выдерживать высокие температуры. Это идеальный материал для утепления кровли бани.

Пенополиуретан

Пенополиуретан – это теплоизоляция, наносимая методом напыления. Бывает мягкой и жесткой. Мягкую используют для внутренней теплоизоляции, а жесткую – только для внешнего утепления. Этот вид утеплителя должен наноситься только профессионалами. Идеальный вариант для крыш сложной конструкции, имеет экономичный расход.

От чего зависит толщина утеплителя

Поскольку все утеплители имеют свои особенности, выбор материал связан не только с его качествами и ценой, но и с особенностями крыши.

Такой параметр, как толщина кровли, определяют уже на этапе проектирования. При этом ориентируются на такие параметры:

• удельную теплопроводность материала: чем менее теплопроводный материал, тем тоньше может быть покрытие, и наоборот;

• климатические условия в местности, где будет строиться дом.

Чем более влажный и холодный климат, тем толще будет слой утеплителя

Это может быть интересно! В статье по следующей ссылке читайте про виды утеплителей для мансардных крыш, их отличительные особенности.

Как видно из списка выше, при утеплении крыши толщина утеплителя напрямую связана с необходимостью поддержания определенной температуры внутри помещения. Но также влияет на толщину теплоизоляции кровли и конструкция крыши: чем тяжелее изоляционный материал, тем мощнее должны быть стропила. Для многоскатных сложных крыш не подходят объемные материалы. При попытке утеплить их минватой образуется огромное количество зазоров, поэтому целесообразнее использовать пенополиуретан.

Как рассчитать толщину в зависимости от выбранного утеплителя

При расчете толщины кровли исходят из климатических особенностей конкретного региона, а также параметров теплопроводности изоляционного материала. Верный выбор изолирующего материала минимизирует расходы на отопление, помогает создать комфортные условия в доме, которые соответствуют санитарным нормам, а также продляют срок службы конструкционных элементов самого здания.

Требования к теплозащите домов описаны в СНиП 23-02-2003 («Тепловая защита зданий»)

Расчет производится по следующей формуле:

α_ут=(R₀^прив-0,16)·λ_ут

• α_ут – это толщина утеплителя в метрах;

• R₀^прив. – приведенное сопротивление теплопередаче покрытия, м²· °С/Вт, иными словами, способность материала сопротивляться потоку тепла, поднимающегося с воздухом к крыше, и выходящего наружу;

• λ_ут – коэффициент теплопроводности утеплителя, Вт/(м · °С).

В зависимости от условий эксплуатации, отмеченных в таблице ниже буквами А и Б, для расчета используется λ_А или λ_Б.

Сопротивление теплопередачи в разных климатических зонах РФ

* в зависимости от условий, λ_а=0,04; λ_б=0,042

То есть, толщина утеплителя для строения, расположенного в Твери, будет равна:

α_ут=(4,70-0,16)·0,042= 0,19м

Толщина утеплителя напрямую зависит от климатической зоны, в которой находится дом. Чем холоднее зимой, и чем продолжительнее отопительный период, тем толще будет изоляционный слой. Если в столице сопротивление передаче тепла наружных стен здания составляет в норме 3,28, то в холодном Якутске необходимо уже 5,28.

На термосопротивление стены помимо климата влияет и материал, из которого она изготовлена, а также его толщина. Для стен из кирпича или бетона потребуется более толстый слой утеплителя, чем для дерева или пеноблока, так как теплопроводность последних значительно ниже.

Толщина утеплителя напрямую зависит от климатической зоны

Это может быть интересно! В статье по следующей ссылке читайте про сооружение теплой крыши: выбор утеплителя и технологии укладки теплоизоляционного пирога.

Как определяется толщина для утепления мансарды

Чердачные помещения домов бывают жилыми или нежилыми. Если в холодных чердаках утепляется только непосредственно перекрытие, которое отделяет потолок дома от помещения чердака, то в жилых мансардах также обшивают утеплителем скаты и боковые стены, если они есть. Всего у мансардных крыш три вида ограждающих конструкций:

На заметку! Главная отличительная особенность работ по утеплению мансарды состоит в том, что для разных ограждающих конструкций нужна разная толщина утеплителя. Если на кровлю потребуется более плотный слой, то у стен теплопроводность меньше, а значит, и утеплитель будет тоньше. Расчеты для каждого вида ограждения производятся отдельно.

Утепление потолка с холодной крышей

Если чердак не используется в холодное время года, то утепляют только чердачное перекрытие, оставляя кровлю без изоляции.

Если на чердаке нет жилой комнаты, то теплоизоляция перекрытия позволит отапливать только те помещения, которые используются

Слой утеплителя при теплоизоляции чердачного перекрытия кладут поверх самого перекрытия и закрывает, в том числе, торцы стен. Если расположить изоляционный слой внутри, стены потолка все равно будут отдавать тепло наружу.

Такой способ утепления существенно упрощает монтажные работы. Ведь укладка на ровную поверхность под крышей выполняется легче, чем закрепление материала на скатах.

Это может быть интересно! В статье по следующей ссылке читайте про правила выбора фасадного утеплителя – обзор и свойства материалов.

Строительный калькулятор для расчета количества расходных материалов

На многих сайтах строительной тематики присутствуют строительные калькуляторы, главная задача которых – помочь будущему домовладельцу выполнить примерные расчеты, связанные с закупкой материалов, понять масштабы предстоящих работ и стоимость всего необходимого.

Хотя постройка дома и является сложным процессом с множеством нюансов, итоговая стоимость во многом зависит от используемых материалов и их количества. А значит, даже простой онлайн-калькулятор поможет сориентироваться в вопросе примерной цены строительства и прикинуть, какой материал выгоднее использовать.

Расчет материалов

В своих вычислениях калькуляторы применяют несколько вариантов расчета:

• Исходя из общей площади строения. Пользователь указывает линейные размеры дома, количество этажей и материал, используемый для стен. Калькулятор определяет примерную стоимость. Этот вид расчета имеет большую погрешность.

• Исходя из типа проекта. Расчет выполняется в несколько шагов на основании архитектурного, а также конструктивного и инженерного проектов. Отдельно вычисляется стоимость постройки каждой «коробки», цена отделки и проведения коммуникаций. Чем больше шаблонов использует калькулятор, тем точнее будет расчет.

• Калькуляторы фундаментов определяют количество бетона, материала опалубки и арматуры для возведения фундамента дома с заданными параметрами.

На точность результата также влияет количество шаблонов

Некоторые калькуляторы выдают общую стоимость дома, другие – определенной части работ. В зависимости от своих потребностей посетитель сайта сам выбирает удобный вариант.

Это может быть интересно! В статье по следующей ссылке читайте про главные страхи о домах из СИП панелей – мифология строительства.

Для чего нужен строительный калькулятор и как им пользоваться

При использовании калькулятора важно понимать, что его методы не гибки и не учитывают всех строительных нюансов. Если нужно выполнить расчет, для которого не предусмотрены поля в калькуляторе, то сделать это можно только силами специалистов.

Также пользователь не имеет возможности понять, насколько корректно калькулятор производит расчеты, ведь он видит только конечный результат и не знает, какие формулы и шаблоны были использованы.

Стоит ли верить онлайн калькуляторам, смотрите в видеоролике:

Но, несмотря на такие серьезные недостатки, калькулятор может принести пользу. Именно этим объясняется их популярность. Калькулятор помогает:

1. Понять, от каких критериев зависит итоговый результат. Вводя разные цифры в поля, пользователь видит, как меняется стоимость или количество материала в зависимости от параметров и понимает, на что ему стоит обратить внимание, чтобы сэкономить деньги или купить меньше товара. Это позволяет не только сравнить между собой утеплители, но и подобрать проект дома.

2. Калькулятор помогает оценить стоимость работ в зависимости от выбранного материала, а также сопоставить цену на готовые проекты, выполненные с применением различных технологий.

Калькулятор помогает оценить стоимость работ

С помощью калькулятора можно рассчитать количество кирпичей для кладки, стоимость отделки, зависимость расхода утеплителя от ширины материала, и многие другие параметры.

Важно помнить, что калькулятор не дает точных цифр, которые можно использовать при проектировании или закупке материалов. Он лишь помогает понять принцип расчетов и определиться, сколько будет стоить одна и та же работа с использованием различных материалов или проектов. Полноценные строительные расчеты могут выполнять только квалифицированные специалисты.

Это может быть интересно! В статье по следующей ссылке читайте про топ-10 лестниц в стиле модерн: сложное в простом.

Заключение

Подводя итоги, следует отметить, что выбор утеплителя для кровли во многом зависит от конструкционных особенностей строения, а также назначения постройки.

При этом, цена на сам изоляционный материал далеко не всегда влияет на итоговую стоимость работ. Для того, чтобы подобрать наиболее экономичный вариант и сравнить расход теплоизоляции для домов разной конструкции, можно воспользоваться для расчета толщины утеплителя для крыши калькулятором, который выполнит примерный расчет, исходя из параметров дома.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Толщина утеплителя для крыши — Кровля и крыша

Утепление крыши изнутри

В данной статье будут рассмотрены вопросы утепления крыши изнутри, устройство мансардной крыши и материалы, используемые для утепления.

Правильно утепленная крыша сохраняет тепло в доме и позволяет существенно сократить затраты на отопление. К тому же появляется возможность сделать мансардный жилой этаж, что приводит к увеличению полезной площади дома с минимальными затратами.

Главное, сделать все в необходимой последовательности, соблюсти технологию укладки и подобрать необходимые материалы.

Если вы решили самостоятельно заняться утеплением крыши, то от того насколько грамотно и ответственно вы подойдете к этому вопросу будет зависеть не только микроклимат в доме, но и долговечность всех элементов крыши.

Материалы для утепления мансардной крыши

Первое что необходимо сделать это выбрать утеплитель и рассчитать необходимую толщину слоя. Утеплитель для мансардной скатной крыши должен плохо впитывать влагу, иметь малый вес, не садиться в процессе эксплуатации и иметь высокую противопожарную защиту.

Наиболее распространенными являются стекловата, каменная или по-другому базальтовая вата и экструдированный пенополистирол.

Стекловата — это самый недорогой материал для утепления крыши. Сейчас существуют много материалов на основе стекловолокна. Эта уже не та вата, от которой чесалась кожа и слезились глаза. Современная стекловата не вызывает раздражение кожи, не горит, не выделяет вредных веществ, имеет низкую теплопроводность и хорошую паропроницаемость. При устройстве мансардой крыши необходимо выбирать стекловату, которая предназначена для скатных крыш. Обычно это указано на упаковке.

Каменная вата получается из горных базальтовых пород путем расплавления и последующей обработки, поэтому ее так же называют базальтовой. Для утепления мансарды изнутри лучше использовать в виде плит, в не рулонов, для того чтобы исключить усадку и деформацию материала. Каменная вата обладает хорошими звуко- и теплоизоляционными свойствами. Абсолютно пожаробезопасна и переносит температуру до 1000 0 С. Считается экологически чистой и долговечной. Для утепления крыш применяют материал плотностью 30-35 кг/м 3 .

Экструдированные пенополистирольные плиты это современный материал обладающий самой низкой теплопроводностью из представленных выше, имеет нулевое водопоглощение, что особенно актуально для крыш, характеризуется высокой прочностью и долговечностью. Выбирать необходимо плиты плотностью около 15 кг/м 3 .

Хороший материал не может стоить дешева, поэтому главным минусом полистирольных плит является цена.

Многие для экономии средства пытаются утеплить крышу пенопластом. Хотелось бы предостеречь таких мастеров. Пенопласт безусловно обладает необходимой теплопроводностью, но он вреден для здоровья, хорошо горит, недолговечен. В соответствии с СНиП его запрещено использовать для утепления крыш и мансардных этажей.

Все эти материалы традиционно используются для утепления крыши. По сути выбирать приходится из минеральных ват и полистирольных плит. Все зависит от финансовых возможностей и от конструкции стропильной системы.

Какой бы материал вы не выбрали для утепления крыши, он должен быть только плитным, потому что рулонный утеплитель со временем даст усадку и сползет вниз.

Рекомендуем вам посмотреть видео, в котором эксперт просто настаивает на том, чтобы для утепления крыши применялись только экструдированные пенополистирольные плиты.

Расчет толщины утеплителя для крыши

Теперь когда вы знаете какие используются материалы, необходимо определить толщину теплоизоляции, которая зависит от климата в вашем регионе, а точнее от температуры, и от теплопроводности утеплителя.

По таблице находим свой населенный пункт и смотрим на параметр сопротивление теплопередачи для кровли R — м 2 * 0 С/Вт. Расчёт этого значения довольно сложен, поэтому приведены значения для крупных городов России. Если кому интересно детально изучить эти данные то в интернете можете скачать СП 50.13330.2012 «Тепловая защита зданий» где все детально расписано.

После чего узнаем коэффициент удельной теплопроводности утеплителя λБ — Вт/(м*°С). Эти данные могут находиться на упаковке или в сертификате утеплителя.

Толщина необходимого слоя будет произведение R* λБ.

Пример: Рассчитаем необходимую толщину слоя для утепления кровли изнутри для г. Казань.

Находим по таблице, что сопротивление теплопередаче для крыши R=4,91 м 2 * 0 С/Вт.

После чего при покупке узнаем коэффициент удельной теплопроводности λБ. Необходимо именно значение с индексом «Б», которое говорит, что материал будет использоваться во влажной среде

Например утеплитель «УРСА Скатная крыша» имеет коэффициент λБ=0,040 Вт/(м*°С) , а значения у экструдированного пенополистирола «Технониколь» равно 0,030 Вт/(м*°С).

Теперь перемножим R* λБ и получим толщину утеплителя в метрах.

Для утеплителя «УРСА Скатная крыша» толщина равняется 4,91*0,041=0,2 м. Для пенополистирола «Технониколь» получим 4,91*0,03=0,15 м.

Как видите толщина слоя утепления уменьшилась при использовании материалов с более низким коэффициентом теплопроводности т.е. происходит экономия на общем объёме. Поэтому при утеплении крыши постарайтесь самостоятельно просчитать необходимое количество. Лучшим выбором по качеству будут плиты экструдированного пенополистирола, потому что они абсолютно не боятся влаги, в отличие от минеральных ват.

В заключение этой главы, предлагаем вам посмотреть видео на тему расчета толщины утеплителя для мансардных крыш.

Подкровельные пленки и мембраны

При утеплении мансардной крыши необходимо чтобы материал самого утеплителя был защищен от проникновения в него влаги. Такой защитой является паро- и гидроизоляционные пленки. Если не предусмотреть этот момент, то теплоизоляция перестает выполнять свои основные задачи и становится бесполезным. Особенно это касается минеральных ват, которые хорошо впитывают влагу. В меньшей степени проникновению влаги подвержен экструдированные плиты полистирола. Но стоит заметить, что паро- и гидроизоляция так же защищают и деревянные конструкцию стропил от преждевременного старения.

Существуют два типа пленок: это гидроизоляционные, которые крепятся поверх стропил и необходимы для защиты от влаги приходящей с улицы, и пароизоляционные, крепятся изнутри и предотвращают проникновение пара из помещения. Итак, начнем по порядку.

Гидроизоляционные подкровельные пленки и мембраны

Гидроизоляционные пленки являются дополнительной защитой от атмосферных осадков. Различают полиэтиленовые, полипропиленовые подкровельные пленки и кровельные мембраны.

Полиэтиленовые гидроизоляционные пленки считаются наиболее распространёнными. Они широко доступны и имеют минимальную цену. Их можно приобрести в любом строительном магазине. Как правило, они микроперфорированы т.е. имеют небольшие колотые отверстия диаметром около 0,5 мм через которые водяные пары выходят сквозь пленку. Вместе с тем она защищает от ветра и атмосферных осадков, не давая им проходить внутрь.

Минусом полиэтиленовых подкровельных пленок является их низкая паропроницаемость, которая составляет порядка 40 г/м 2 в сутки. Поэтому при утеплении мансардной крыши обязательно устройство вентиляционного зазора между пленкой и утеплителем. Благодаря этому зазору, конденсат будет выводиться при помощи естественной вентиляции наружу.

К устройству вентиляции при использовании таких пленок необходимо подойти особенно ответственно. Если этого не сделать то утеплитель отсыреет и перестанет выполнять свои функции.

Полипропиленовые антиконденсатные пленки — это более технологичный и современный материал. Они так же обладают хорошими гидроизоляционными свойствами. В отличие от полиэтиленовых они более прочны и имеют специальный слой, который впитывает влагу и не дает конденсату, образовавшегося на поверхности плёнки скапывать обратно на утеплитель и стропила, что несомненно положительно влияет на общее утепление крыши и предотвращает появление плесени и грибка.

Обычно такой материал имеет одну гладкую поверхность сверху и шероховатый влагопоглощающий слой снизу.

Для такой пленки так же необходим вентиляционный зазор.

Кровельные мембраны – на сегодняшний день это лучший материал, который имеет высокую паропроницаемость и вместе с тем отлично защищает от ветра и влаги. Их часто называют диффузионными или дышащими, потому что они очень хорошо выводят влагу из утеплителя. Если сравнить паропроницаемость полиэтиленовых пленок и кровельных мембран, то паропроницаемость мембран в 300 раз выше и составляет порядка 1200 г/м 2 в сутки и выше.

Благодаря таким свойствам из можно укладывать непосредственно на утеплитель т.е. необходимость в во внутреннем вентиляционном зазоре отсутствует. Это очень удобно в случаях когда высота стропил составляет 15 см, а необходимая толщина слоя утеплителя тоже 15 см. При использовании гидроизоляционных пленок нужен вентиляционный зазор 3-5 см на который уже не остается места.

Дышащие кровельные мембраны позволяют уложить утеплитель во всю высоту стропил и снизит толщину утепления кровли до 25%.

Пароизоляционные пленки для утепления крыши изнутри

Как понятно из названия это защита от проникновения в утеплитель водяного пара изнутри, который образуется в теплой мансарде. Основной характеристикой является паропроницаемость т.е. чем она ниже, тем лучше.

Раньше использовали обычную полиэтиленовую пленку, сейчас же появились пленки с алюминиевой фольгой, благодаря которой происходит отражение теплового излучения. При установке отражающий слой должен смотреть внутрь помещения.

Для пароизоляции так же есть современные дышащие мембраны, которые способны пропускать в толщу утеплителя только воздух, а не водяной пар. Благодаря такому свойству пароизоляционной мембраны происходит дополнительное проветривание и осушение утеплителя и стропил от влаги.

Этапы утепления крыши изнутри

Основной задачей крыши является защита дома от различных атмосферных осадков. С этим справится любая кровля, правильно уложенная на лаги. Если же вы хотите устроить жилой мансардный этаж, то необходимо хорошее утепление. Утепление крыши подразумевает не просто укладку утеплителя, а создание целого кровельного пирога. Давайте рассмотрим из чего он состоит и как устроен.

Наиболее распространённым является устройство, при котором утепление происходит между стропил, что позволяет уменьшить толщину кровельного пирога. Перейдём к этапам утепления крыши изнутри.

1. Первым делом нужно выбрать и приобрести материал и рассчитать толщину утеплителя. О том как это сделать было написано выше.

2. За тем на стропила сверху крепится гидроизоляционная пленка при помощи брусочков высотой в 3-5 см. Она может располагаться параллельно или перпендикулярно.Некоторые гидроизоляционные пленки можно укладывать любой стороной, другие же устанавливается только одной стороной вверх, другой вниз. Правила укладки уточните у продавца. Места соединений отдельных кусков лучше проклеить специальным скотчем, для большей надежности.

3. После чего монтируют контробрешётку. Материалом для нее может служить доска или плиты OSB которые не боятся влаги. Все зависит от вида кровельного материалы, который будет укладываться на крышу. Расстояние 3-5 см которое соответствует толщине брусочков обязательно. Это будет внешним вентиляционным зазором. После чего можно монтировать кровлю.

4. Далее необходимо изнутри уложить утеплитель. Если вы в качестве гидроизоляции крыши вы выбрали мембрану, то утеплитель можно уложить вплотную. При использовании пленочных покрытий, обязательно нужна вторая внутренняя вентиляционная прослойки в 3-5 см.Ширина утеплителя должна быть на 2 см больше расстояния между стропилами для того чтобы он плотно к ним прилегал.

Предположим, что высота стропильной доски составляет 15 см, а в качестве утепления крыши используется каменная вата, необходимая толщина которой составляет 15 см.

Что же делать в данном случае?

Есть простой выход. Для этого сначала укладывается 2 слоя утеплителя толщиной в 5 см смещённые относительно друг друга, чтобы перекрывать стыки. В результате мы получаем что всю высоту стропил занимает 5 см внутреннего вентиляционного зазора и 10 см утеплителя. После чего, перпендикулярно стропилам набивается брусок толщиной 5 см с шагом 60 см, между которыми укладывается слой утеплителя 5 см. В итоге мы получили необходимую теплоизоляцию, предусмотрели воздушную прослойку и избавились от мостиков холода на стыках в системе утепления крыши.

5. Завершающим этапом утепления крыши изнутри будет пароизоляция. Как вы уже знаете она предотвращает попадание влаги внутрь кровельного пирога. Места соединения пароизоляции между собой обязательно проклеиваются иначе через маленькие щели утеплитель может набрать большое количество влаги, которую в дальнейшем очень тяжело вывести.

Так же необходимо сказать важности вентиляционных воздушных зазоров, основной функцией которых является вывод избыточной влаги наружу. Для этого необходимо чтобы воздух свободно проникал сквозь нижнюю часть крыши, после чего поднимался по вентиляционным зазорам и так же свободно выходил в верней части.

Утепление крыши изнутри

Утеплить крышу изнутри и сделать мансардый жилой этаж может практически каждый. Этот процесс не настолько сложный, если знать тонкости утепления крыши.

Источник: stroim-svoi-dom.ru

Как правильно выбрать толщину утеплителя для крыши

Процесс утепления кровли обладает значительной ролью в обеспечении комфортного микроклимата в доме. Именно оно оказывает влияние на внутреннюю температуру и противопожарные качества крыши. Кроме этого, она оказывает звукоизоляционные свойства, а также защищает стропильную систему от грызунов и грибковых образований. Одну из главных ролей в этом процессе играет толщина утеплителя для крыши. К процессу расчета и выбора следует подходить со всей серьезностью.

Чтобы понять, какой толщины должен быть материал для утепления следует понять, какой тип кровли предстоит утеплять. Именно от типа будет зависеть количество и вид укладываемого изделия.

Так, конструктивные особенности крыши могут оказывать некую нагрузку на теплоизолирующий слой (в случае с плоскими кровлями) или же не оказывать, как в случае с мансардными кровлями. Исходя из этого плоская крыша утепляется материалами на более плотной основе, имеющие увеличенную жесткость. В основном используются базальтовые утеплители с плотностью от 130 кг/м3. Однако в случае предъявления минимальных требований пожарной безопасности можно использовать пенопласт или плиты пенополистирола, имеющие плотность от 30 кг/м3. Скатные крыши обрабатываются вариантами плотностью меньшей – базальтовые от 25 кг/м3, минеральная вата – от 14 кг/м3.

Требования к материалам

Любой утеплитель для крыши и для мансардного помещения должен иметь следующие параметры:

• Противопожарная безопасность. Изделие не должно подвергаться горению.
• Свойства звукоизоляции. Обязаны минимизировать проникновение внешних шумов.
• Паропроницаемы. За счет этого будет обеспечиваться оптимальный микроклимат в помещении.
• Соответствовать экологической и санитарной безопасности, а также СНиП.
• Должен быть прочным и долговечным.
• Стойким к деформационным воздействиям.

Рекомендации специалистов говорят о том, что толщина утеплителя мансардной крыши должна составлять примерно 250-300 мм. При обустройстве лучше всего создавать двойные или тройные слои. За счет этого получается исключить возникновение мостиков холода. Во время проведения утепления мансардных помещений следует помнить, что фронтоны являются стенами. Причем в деревянном исполнении они требуют большего слоя, чем в кирпичном.

Как определиться с толщиной

После подбора необходимого материала на крышу следует определяться с требуемой толщиной.

Для того чтобы понять как рассчитать необходимый слой следует учитывать требования СНиП 23-02-2003 относящийся к тепловой защите зданий. Исходя из этих правил подбор нужно осуществлять в соответствии с географическими координатами возводимого объекта.

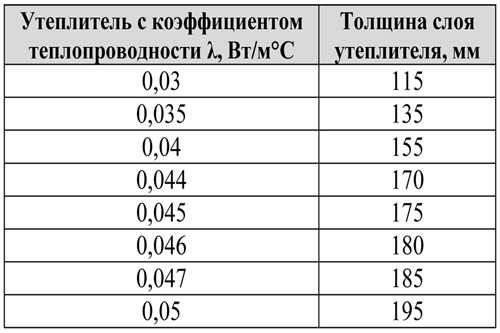

Для примера можно изучить таблицу с размерами базальтовых теплоизоляторов в отдельных региональных центрах.

Эти значения приводятся, учитывая кратность плит, т.к они имеют толщину 5 и 10 см. Базальтовые обладают повышенной теплопроводностью. Она приравнивается к проводимости минеральной ваты на основе стекловолокон или пенополистирольных плит. Поэтому приведенные данные можно применять и для них.

Каким слоем утеплять мансардное помещение?

Мансардная крыша чаще всего представляет собой стропильную систему, которая покрыта кровельным материалом. Стропильные ноги устанавливаются на расстоянии от 60 до 100 см друг от друга. Именно в эти промежутки помещаются теплоизолирующие плиты. Для этого типа помещения рекомендуется использовать минеральные ваты или на основе стекловолокна. Они производятся как плиты или маты. Их укладывают слоями, а их число рассчитывается на основе их толщины. Как рассчитать необходимое количество? Делается это на основе степени теплопроводности. Этот коэффициент имеется в сертификате соответствия. За основу можно брать эти данные:

Если брать за основу коэффициент 0,04, то подбираемый утеплитель на кровлю будет обладать следующей толщиной для различных городов:

При меньшем промежутке между стропильными ногами, то к ним устанавливаются дополнительные деревянные бруски. Они должны предварительно обрабатываться антисептическими средствами.

Между утепляющими слоями и крышей должны оставаться вентиляционные зазоры от 25 до 50 мм. Поверх него лучше уложить ветрозащитную мембрану. С нижней же стороны размещается пароизоляционная пленка и монтируется отделка.

Как рассчитать требуемое количество?

Для подсчета предполагаемой изолируемой площади следует учесть отдельные нюансы при монтаже. Чтобы достичь наиболее качественной изоляции и для упрощения процесса укладки изделие укладываются враспор между стропильными ногами так, чтобы его ширина была больше стропильного шага на 0,1-0,15 см. При невозможности выполнения этой рекомендации потребуется заделывать зазоры. Чтобы это сделать потребуется вырезать подходящий кусок и также устанавливать его враспор к стропилам.

Исходя из этого процесс подсчета должен учитывать эту особенность, а также строение стропильной системы. Для избегания лишних трат рекомендуется сразу определяться с типом используемого утепляющего материала. Так вы заранее будете знать его габариты. После этого, зная промежутки между стропильными ногами и их длину, можно провести простые расчеты площади и вычислить требуемое количество изоляции. Так у вас будет возможность сэкономить, даже если потребуется обрезка резервных плит.

Однако в любом случае желательно приобрести теплоизолятор с небольшим запасом. Не менее важно соблюдать правила его хранения. Простые вычисления помогут вам определить площадь утепления. Но приобретать ли дополнительную упаковку или нет, естественно, решать вам.

Чтобы создать комфортные условия проживания обязательно необходимо проводить утепление. Обязательно должны изолироваться фронтонные стены и кровельные скаты. Утеплитель на эти процедуры может использоваться самый различный. Однако по опыту известно, что лучше всего подходит минеральная вата. Она обладает прекрасными параметрами и проста в укладке.

Следует учитывать, что чем суровее климатические условия, тем более толстым должен быть теплоизолирующий слой. Стоит помнить, что при правильно устроенной системе теплоизоляции можно значительно сэкономить расход при отоплении сооружения.

Толщина утеплителя для крыши — правила выбора

Подробно о том, как для крыши подбирается толщина утеплителя. Особенности выбора для различных регионов. Нюансы различных материалов и правила расчета.

Источник: stroysoveti.ru

Толщина утеплителя для мансардной крыши

Хорошо утепленная крыша – это лучший способ сохранить тепло в доме и сэкономить на отоплении. Еще это возможность расширить полезную площадь дома и создать под крышей жилую мансарду, отопление которой не будет выливаться в большие суммы. В вопросах утепления кровли большое значение имеют многочисленные нюансы, связанные с утеплителем и его укладкой под кровлю.

От правильно выбранного материала и его грамотного монтажа с соблюдением очередности всех слоев кровельного пирога зависит не только микроклимат под крышей, но целостность и сохранность всех кровельных элементов. Сегодня рассмотрим, какая толщина утеплителя необходима для крыши и как ее рассчитать самостоятельно.

Материалы для утепления

Прежде чем приступить к расчету толщины утеплителя, важно определиться с его видом. Главными критериями, по которым выбирается теплоизоляция для мансардной кровли, является:

• Низкий вес для предотвращения большой нагрузки на стропильную систему;
• Свойства, позволяющие не впитывать жидкости;
• Высокая противопожарная безопасность, что особенно актуально при выводе через крышу печной трубы;
• Материал не должен давать усадку при эксплуатации.

Рассмотрим подробнее три наиболее распространенных вида утеплителя для крыши – это стекловата, пенополистирол и каменная вата.

• Стекловата является самым экономичным вариантом для теплоизоляции кровли. За последние десятилетия этот материал прошел большой путь развития, приобретя массу полезных характеристик. На данный момент стекловата не подвержена возгоранию, при эксплуатации не выделяет вредные вещества. Материал отличается низкой теплопроводностью и хорошо пропускает водяные пары. При выборе стекловаты важно учитывать ее предназначение: информацию об этом необходимо искать на упаковке.
• Каменная или базальтовая вата получается при расплавке и дальнейшей обработке базальтовых горных пород. Данный материал хорошо звуко- и теплоизолирует помещение, отличается стойкостью к температуре до 1 тыс. градусов, он экологически чист и долговечен. Утеплять крыши рекомендуется каменной ватой плотностью 35 кг на куб. м. в виде плит, а не рулонов, так как материал склонен к деформации.
• Экструдированный пенополистирол – современный материал, который лучше других удерживает тепло и при этом не впитывает влагу, что делает его долговечным и прочным. Для утепления скатных крыш рекомендуется выбирать пенополистирол плотностью 15 кг на куб. м. Качество данного материала прямым образом отражается на его высокой цене.

В последнее время популярность в качестве утепляющего материала приобретает пенопласт. При хороших теплоудерживающих свойствах, он не отличается надежностью, пожарной безопасностью и экологичностью.

От чего зависит толщина утеплителя

Толщина утеплителя для крыши зависит от ряда факторов, которые должны быть учтены еще при этапе проектирования кровли:

• Вид материала и значение его удельной теплопроводности. Понятие удельной теплопроводности подразумевает размер утечки тепла через определенную единицу материала за 1 час, если разница температур под крышей и на улице составляет 1 градус. Нормативное значение в 0,04 Вт/(м*°С) выдерживают все три вышеназванных утеплителя;
• Климатические условия, для определения которых берутся минимальные значения температуры и влажности окружающего воздуха. Чем больше эти значения, тем большей толщины должен быть материал;
• Наличие гидро- и пароизоляционного слоя. Гидроизоляция препятствует попаданию холодного воздуха непосредственно на утеплитель и замещением им теплого, накопленного в материале. Такой особенности лишен пенополистирол, который может использоваться без дополнительной ветрозащиты. Попадание в утеплитель водяных паров при отсутствии пароизоляции также негативно скажется на свойствах материала.

Рассчитываем толщину утеплителя

Толщина утеплителя для кровли рассчитывает по специальной формуле:

• А утеп. – искомая толщина утеплителя в м;
• R _{– сопротивление теплопередаче в кв.м*°С/Вт;}
• λ_ут – значение теплопроводности утеплителя в Вт/(м*°С).

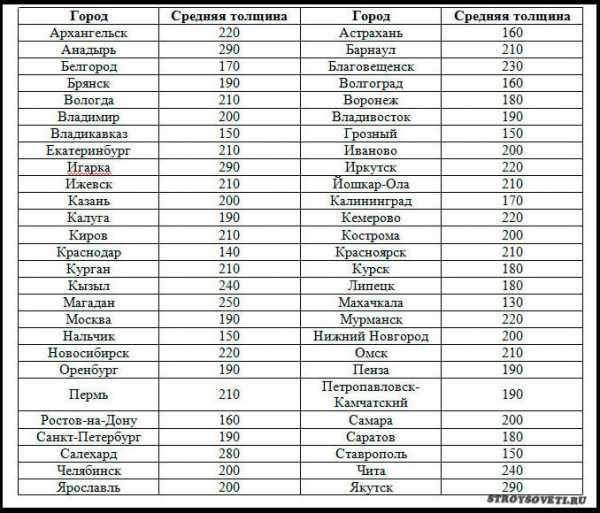

Величину R _{необходимо посмотреть в специализированной таблице данных сопротивления теплопередаче, для каждого региона значение будет разным. Информация о значении теплопроводности материала содержится на его упаковке. Для приведенных в статье трех видов материалов это значение в среднем составляет 0,04 Вт/(м*°С).}

Логично, что в более северных областях толщина утеплителя будет значительно больше, чем в южных. Приведем пример, какой толщины будет базальтовая вата в разных городах России:

• толщина базальтовой ваты в Москве или Санкт-Петербурге будет находиться в районе 20 см;
• для Ижевска или Омска это значение составит 25 см;
• Такие северные города, как Воркута или Чита, будут нуждаться в 30 см слое базальтовой ваты;
• Более северные районы предусматривают использование 35 см слоя.

Рассчитываем количество утеплителя на крышу

Чтобы произвести расчет необходимого количества материала, важно помнить о правилах его монтажа. Грамотное утепление крыши подразумевает, что утеплитель укладывается между стропилами враспор, то есть ширина материала шире шага стропильных ног на 1,5-2 см. Гораздо проще заранее, на момент проектирования и возведения стропильных ферм определиться с маркой утеплителя и его размерами. Стандартные размеры плиты составляются 117*61*10 см, что особенно удобно при стандартном шаге стропил в 60 см. В этом случае нет необходимости подрезать или стыковать плиты.

Для расчета необходимого числа плит необходимо определить, сколько ляжет вдоль и поперек. Для этого необходимо учитывать длину ската крыши и количество промежутков между стропилами.

Например, мы имеем крышу с 6 стропильными промежутками по 60 см каждый. То есть в каждый промежуток ляжет один лист утеплителя. При этом длина ската двускатной симметричной крыши равна 5 метрам.

Подведем итоги

Рекомендуем использовать современные утеплительные материалы, отвечающие всем стандартам безопасности и позволяющие создать действительно теплую и долговечную кровлю.

Толщина утеплителя зависит от ряда факторов, таких как его марка, регион возведения крыши, наличие изоляционных материалов. Самостоятельно рассчитать толщину и необходимое количество утеплителя несложно при помощи специальных формул и таблиц.

Какой толщины должен быть утеплитель для крыши?

Рассмотрен вопрос выбора, расчета толщины и количества утеплителя для мансардной кровли. Приведены характеристики современных утепляющих материалов.

Источник: stroicod.ru

krovlyaikrysha.ru

Утеплитель для плоской кровли: как утеплить, толщина теплоизоляции

Утепление плоской кровли – обязательный этап в строительстве, когда вопрос делать или не делать, даже не стоит. Согласно закону распределения тепловой энергии (конвекции), тепло имеет свойство подниматься, поэтому следует максимально сократить его потерю через кровельное покрытие и снизить вероятность появления конденсата.

Особенности утепления плоской крыши

Так как конструктивно плоская крыша имеет свойство задерживать на своей плоскости влагу и снег, а также чувствительна к физико-механическому и температурному воздействию, то к ее монтажу предъявляются особые требования. Особенностью утепления таких крыш является создание гидрофобизированного слоя, исключающего возможность проникновения воды под слои кровельного пирога.

Основой несущей поверхностью плоской крыши является панель перекрытия, которая может быть выполнена из профилированного металлического листа и из армированной железобетонной плиты. Каждая из видов основы имеет свои особенности монтажа под плоскую кровлю.

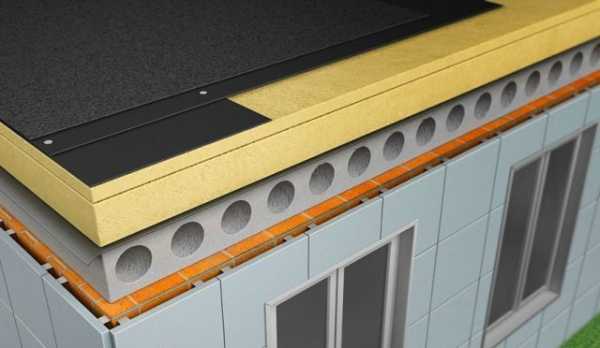

На схемах ниже представлены варианты послойного монтажа плоской кровли на перекрытия из железобетона и металлопрофиля, а также способы их оформления.

Конструкция плоской кровли может быть классического (иначе «мягкая кровля») и инверсионного вида.

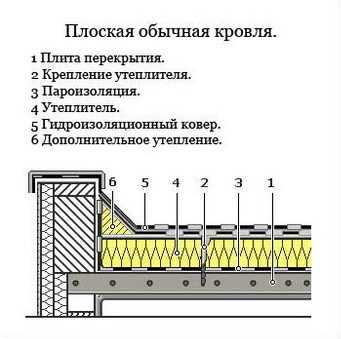

Плоская кровля в классическом варианте представляет собой кровельный пирог, состоящий из основной плиты, пароизоляции, теплоизоляционной подушки, гидроизоляционного битумного слоя и дополнительного утеплительного слоя. Такие плоские кровли применяют в промышленном или гражданском строительстве и могут быть неэксплуатируемыми и эксплуатируемыми.

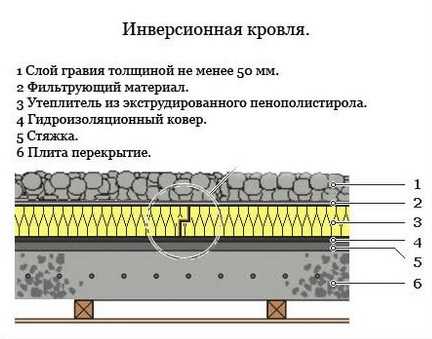

Инверсионная плоская кровля – это такая же плоская кровля в классике, с улучшенной конструкцией и изменением в порядке слоев покрытия. Ее монтируют послойно в таком порядке: гравий, материал фильтра, теплоизоляционный слой, гидроизоляция, цементная стяжка и железобетонная плита.

Принципиальным отличием конструкции кровли классической от инверсионной является последовательность расположения слоев покрытия. В первом варианте теплоизоляционный слой укладывают под гидроизоляционный слой, а во втором варианте под него. Этот факт значительно улучшает эксплуатационные свойства инверсионной кровли и увеличивает срок ее службы.

Важно! Конструктивные особенности инверсионных плоских покрытий делают возможным использование территории крыши в качестве дополнительных объектов хозяйствования. Например, на плоской крыше можно устроить сад, место отдыха, кафе или автостоянку.

Виды утеплителя для плоской кровли

Утеплитель для кровли подбирают в соответствии с регламентом по обеспечению мер пожарной безопасности зданий (протокол СП 02.13130 от 2009 г). Производители данной продукции выпускают широкую линейку утеплительных материалов, различных по параметрам толщины, плотности и прочности на сжатие и растяжение.

Наряду с базовыми видами теплоизоляционных материалов на рынке стройматериалов присутствуют плиты клиновидного типа, с помощью которых обеспечивают вопрос водоотведения. Производители предлагают особый вид утеплителя – галтели, применяемые в строительстве как компонент для обеспечения сопряжения горизонтальной и вертикальной термоизоляции.

Для утепления плоской кровли используют любые материалы, которые предназначены для защиты стен, плит перекрытий и кровли. В качестве утеплителя применяют бетон (легкий бетон), гравий, синтетический или минеральный материал в рулоне и плите. Среди основных утеплителей для плоских крыш можно отметить минеральную вату и пенополистирол.

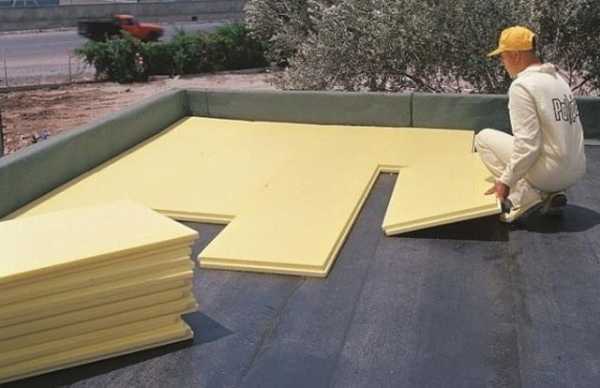

Утепление плоской кровли пенополистиролом

Наиболее популярным и часто используемым материалом для утепления плоской крыши является пенополистирол. Этот строительный материал вырабатывают посредством запекания гранул стирола. Традиционный пенополистирол применяют как теплоизоляционную прослойку под стяжку плоской крыши.

Наряду с классическим видом пенополистирола производители предлагают экструзионный тип утеплителя. Он представляет собой довольно жесткий и прочный материал с пористой структурой. Его производят в экструдере посредством перемешивания гранул стирола с пенящимся материалом под действием высокой температуры и при повышенном давлении. Этот вид пенополистирола используется как утеплитель при монтаже плоской кровли перед процессом стяжки бетоном.

Утепление плоской кровли минеральной ватой

Популярным материалом для теплоизоляции крыши по-прежнему остается минеральная вата. Минвата – это жесткий или полужесткий термоизолирующий материал с волокнистой структурой. Его получают путем плавлением горных пород силиката в сочетании с отходами металлопроизводства и его компонентов. Этот материал обладает самым низким уровнем теплопроводности и горючести, легким весом, отличными изоляционными свойствами и очень удобен в монтаже.

Единственным минусом минеральной ваты можно назвать время и среду использования материала. Монтаж плоской кровли с использованием минваты должен проходить в сухое время сезона, без дождей и мороси. Поэтому основную работу по монтажу и утеплению кровли требуется производить одним днем. В противном случае, если работы не будут закончены до дождя и произойдет намокание теплоизоляции, то материал потеряет свои изолирующие свойства, и минвату нужно будет менять.

Толщина утеплителя для плоской кровли

Чрезвычайно важным параметром в тепловой изоляции крыши является толщина материала утепления. Крыша, утепленная по всем правилам, поможет сохранить тепло в доме и «сэкономит» значительную сумму семейного бюджета на отопление.

Иногда утеплитель укладывают в 1 или 2 слоя, чтобы соблюсти необходимую толщину по показателям теплопроводности того или иного материала. В этом случае нужно проследить, чтобы стыки обоих слоев были уложены в шахматном порядке, а стыковые швы не подпадали один над другим.

Толщина утеплителя зависит от:

• региона;
• материала и способа монтажа стен;
• типа и конструкции плоской кровли;
• вида утеплителя и коэффициента его теплопроводности.

Предупреждение! При монтаже плоской кровли запрещается использовать в качестве утеплителя листовой пенопласт. Это связано с непродолжительным сроком службы этого материала, вероятным вредом для здоровья человека и его относительной противопожарной безопасностью.

Расчет толщины утеплителя следует производить, руководствуясь «Правилами о тепловой защите сооружений» (СНиП 23-02-2003). Правильный расчет поможет не только профессионально подойти к вопросу утепления дома, но и максимально верно оптимизирует предстоящие расходы.

Для начала следует выяснить допустимый коэффициент сопротивления теплопередачи кровельных конструкций и сопоставить эти данные с региональными параметрами, указанными в СНиПе. Нужно найти ответ на вопрос, сколько тепла (Вт) может пропускать 1м² плоской кровли с нужной толщиной утеплителя при разнице температуры на 1°С внутри и снаружи помещения за определенное время.

Однако стоит отметить, что сделать такие расчеты самостоятельно весьма затруднительно. Поэтому для выбора толщины утеплителя кровли можно положиться на СНиП, который дает проверенные данные теплопотерь для разных регионов.

Способы теплоизоляции плоской кровли

Выбор способа теплоизоляции крыши зависит от нескольких основополагающих факторов:

• вида основания плоской кровли;
• основных (минимально необходимых) параметров изоляции;
• региона строительства;
• финансовых возможностей владельца здания.

Утепление плоской кровли производят по железобетонной плите перекрытия или стальному профлисту. Монтаж и последовательность работы производят в полном соответствии с тем, какое основание имеет крыша.

Железобетонное основание кровли – это плиты или бетонные залитые стяжки. Утепление такой кровли похоже на многослойный пирог, каждый слой которого имеет свое значение и не может быть пропущен. Каждый этап монтажа кровли должен идти в свою очередь и в таком порядке:

1. На железобетонное основание плоской кровли укладывают разуклонку. Этот слой отвечает за систему водостоков будущей крыши.
2. Далее на кровле монтируют выравнивающий слой, который сглаживает неровности, ямки и бугорки по всей плоскости.
3. Затем на кровлю укладывают и закрепляют пленку пароизоляции.
4. Монтаж термоизоляционных плит производят в 2 слоя. Первый, нижний слой выкладывают из плит утеплителя толщиной 180-200 мм (данные для каждого региона свои) и сопротивляемостью к сжатию 30 кПа.
5. Второй, верхний слой утеплителя выкладывают на первый слой в шахматном порядке, чтобы стыковые швы не попадали один над другим. Толщина второго слоя от 30 мм (также зависит от региональных параметров), а сопротивляемость к сжатию 60 кПа.
6. Далее весь получившийся кровельный пирог с утеплителем фиксируют специальным крепежом (2 ед. на 1 плиту) к бетонному основанию кровли.
7. После этого крышу покрывают рулонной гидроизоляцией. Швы ленточной изоляции монтируют последовательно с заходом друг на друга, чтобы избежать любого проникновения влаги.

Утепление плоской крыши на основание из профнастила имеет двухслойную конструкцию и, в сравнении с утеплением кровли на ж/б плите, имеет свои особенности.

• Во-первых, это касается прочностных характеристик нижнего слоя утеплителя, которые должны быть не ниже 30 кПа к сжатию, а эти же значения верхнего слоя теплоизоляции – 60 кПа. Степень деформации обоих слоев утеплителя не должна быть более 10%.
• Во-вторых, укладка плит термоизоляции на оцинкованный профнастил может осуществляться без слоя выравнивания из плоского листа ЦНС или шифера, если толщина плиты утеплителя больше величины между гофрами в 2 раза. Следует помнить, что плиты теплоизоляции должны иметь опору на плоскую основу профнастила не менее чем на 30% от всей площади кровли.
• В-третьих, если самый верхний слой кровельного пирога планируется делать из разогретой битумной мастики, то материал допускается настилать непосредственно на утеплительную плиту.
• В-четвертых, механический крепеж утеплительных плит и гидроизоляции производят отдельно. При утеплении кровли на ж/б основе этот этап крепления был одновременным.

Как утеплить плоскую крышу дома своими руками

Утепление плоских кровель собственными силами возможно для каждого. Если хорошо вникнуть в дело, правильно подготовиться и поэтапно, шаг за шагом следовать всем инструкциям, то сделать эту работу можно почти на профессиональном уровне.

Утепление плоской крыши снаружи

Для утепления крыши своими руками используют любой из способов классического монтажа, описанного выше. Особенностью утепления может стать лишь вид утепляемой основы кровли (железобетонная или стальной профлист) и техника крепления теплоизоляционного слоя.

Методы крепления теплоизоляционной плиты:

• механический метод;
• балластный метод;
• клеевой метод.

Механика. Фиксирование теплоизоляционных плит механическим методом производят при помощи специальных раздвижных крепежей. Они представляют собой длинные, сложные по конструкции анкера, с завинчивающимися в основание саморезами. Телескопическое крепление проходит всю толщину строительного пирога, а пластиковые плоские головки жестко удерживают всю конструкцию. Для железобетонных плит используют специальное анкерное крепление, а для цементных стяжек – пластиковые гильзы.

Балласт. Термоизоляционные плиты укладывают на плоскую кровлю и накрывают их слоем гидроизоляции, а затем, сверху него, насыпают слой гравия (керамзита). Если крыша эксплуатационная, то вместо рыхлого слоя после гидроизоляции на поверхности кровли устанавливают пластиковые опоры для укладки плитки. Все элементы кровельного пирога лежат абсолютно свободно (балластно). Крепление производят только по периметру кровли, в местах выхода дымохода, вентиляции и системы водоотвода.

Клей. В качестве клея в этом методе утепления кровли используют нагретую битумную мастику. Плиты термоизоляции приклеивают на основу (железобетонную панель). Необходимо, чтобы клеевое сцепление обеих поверхностей было не менее 30% всей площади крыши. Таким же образом крепят все остальные слои кровельного пирога. Следует помнить, что все работы должны выполняться в сухой день, в противном случае утеплитель вберет в себя влагу и потеряет все свои полезные качества.

Утепление плоской кровли изнутри

Физически утеплять крышу изнутри дома не очень удобно, так как большую часть работы нужно держать руки поднятыми кверху. Однако в этом процессе есть и свои плюсы – утепление производится независимо от погодных условий, нет риска намокания термоизоляционного материала.

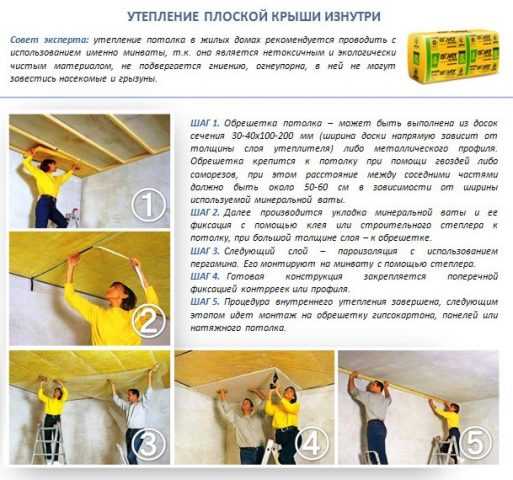

Классический способ утепления крыши изнутри дома производится следующим порядком:

1. На потолке из бруса делают обрешетку. Размеры деревянного бруса должны совпадать с толщиной утеплительной плиты, а ширина шага между брусом – с ее шириной. Утеплительную плиту хорошо резать, если есть необходимость, ее можно раскроить под любой размер.
2. Далее к готовой обрешетке закрепляют плиты утеплителя (минваты или пенополистирола). Для этой цели используют клей, битумную мастику, степлер.
3. После того как все промежуточные участки между рейками обрешетки будут заполнены утеплителем, приступают к стадии гидроизоляции потолка. На бруски обрешетки при помощи строительного степлера закрепляют пленку пароизоляции.
4. Затем потолок обшивают гипсокартоном, делают натяжной потолок или комбинируют одно с другим. Дальнейшую отделку потолка производят по собственному проекту.

Соблюдая правила утепления кровли изнутри, можно быть абсолютно уверенным, что в доме будет тепло, сухо и комфортно. Кровля, сделанная своими рукам «на совесть», станет надежным форпостом и предметом особой гордости хозяина.

Советы и рекомендации

Опытные профессиональные кровельщики знают как, чем и когда нужно делать теплоизоляцию для плоской кровли. Для тех, кто собирается выполнить эту работу самостоятельно, есть несколько полезных советов, которые помогут избежать ошибок. Вот они:

1. Все работы по утеплению плоской крыши должны производиться исключительно в сухое время.
2. Для утепления кровли снаружи лучше использовать пенополистирол, а для утепления крыши изнутри – минеральную вату.
3. Следует уточнить толщину термоизоляции для региона строительства (использовать данные СНиП 23-02-2003).
4. Не нарушать порядок укладки слоев кровельного пирога (см. особенности монтажа утеплителя на ж/б плиту и профнастил).
5. Использовать только качественный утеплитель проверенных марок.

Предупреждение! Если с течением времени кровля требует капитального ремонта и утепление, то необходимо полностью демонтировать верхний слой гидроизоляции и старые плиты утеплителя. Монтаж утепления плоской крыши нужно произвести заново, накладывание нового термоизолирующего слоя на старый – недопустимо.

Заключение

Утепление плоской кровли – занятие весьма хлопотное и дорогостоящее. Однако плоскую крышу можно утеплить собственными руками и существенно сэкономить, не прибегая к помощи специалистов-кровельщиков. Для этой работы нужно правильно выбрать материал, рассчитать его количество и, дождавшись сухой погоды, приступить к действию. Кровля, утепленная по всем вышеуказанным рекомендациям, сохранит в доме тепло и комфорт на долгое время.

bouw.ru

однослойное, двухслойное утепление по технологии

Утепление плоской кровли: схемы устройства

Характеристики утеплителя и нагрузка на плоскую кровлю

Технология утепления плоской кровли и основные материалы для теплоизоляции

Любая кровля для здания является ограждающей конструкцией. Находясь в непосредственном контакте с внешней средой, ей приходится регулярно нести на себе последствия серьезных перепадов температур в несколько десятков градусов. Если учесть, что толщина перекрытия составляет каких-то 40 см, становится понятно каким высоким нагрузкам подвергается каждый из элементов кровельной системы.

Чтобы нивелировать столь пагубное влияние подобных перепадов, необходимо утепление плоской кровли. Это мероприятие направлено на повышение ее теплосберегающих, звуко- и водонепроницаемых характеристик.
Плоской кровлю называют условно, поскольку на любой из них предусмотрен уклон для отвода с ее поверхности выпадающих осадков. Создание уклона можно, пожалуй, считать первым шагом для утепления перекрытия. Вопрос уклона решают, например, путем отсыпки керамзитом или с помощью железобетонных конструкций.

Утепление плоской кровли: схемы устройства ↑

Плоская кровля бывает эксплуатируемой и неэксплуатируемой. В первом варианте это площадка на крыше здания, которую используют для различных нужд. При использовании перекрытия здания в качестве дополнительной площади, необходимо поверх теплоизоляционного слоя выполняют бетонную стяжку. В случае неэксплуатируемой кровли необходимость в подобной стяжке отпадает.

Сегодня для устройства утепления плоской кровли используют две основные типовые схемы устройства: однослойную и двухслойную. Схемы и технология монтажа для различных оснований кровли (железобетон, профлист и другие) в целом совпадают.

Устройство однослойного утепления плоской кровли ↑

Эта схема особенно распространена для устройства теплоизоляции при ремонте или новом строительстве промышленных сооружений, складов, гаражей. Слой используемого утеплителя полностью выполняют из теплоизоляционного материала одной плотности. Если плоская кровля по назначению и устройству будет эксплуатируемой, то теплоизоляционный слой покрывают бетонной стяжкой.

Устройство двухслойного утепления плоской кровли ↑

При устройстве системы теплоизоляции плоской кровли на новых зданиях в основном используют двухслойную. Эта система имеет два слоя теплоизоляционного материала – нижнего и верхнего. Материал утеплителя, использованный для нижнего слоя, считается основным. Он должен обладать максимальным термическим сопротивлением при малой прочности теплоизоляции. Его толщина составляет 70–170 мм. За счет верхнего слоя механическая нагрузка перераспределяется полностью на плоскую систему. Материал верхнего слоя значительно тоньше нижнего – его толщина всего 30–50 мм, однако, он имеет большую прочность на сжатие и прочность. Такое функциональное перераспределение между слоями теплоизоляционного материала позволяет значительно уменьшить вес утеплителя и, соответственно, и системы плоской кровли.

Характеристики утеплителя и нагрузка на плоскую кровлю ↑

Любой элемент кровельной конструкции находится под воздействием нескольких нагрузок, поэтому должен удовлетворять достаточно жестким требованиям. В частности, теплоизоляция плоской кровли оказывается непосредственно под следующими нагрузками:

• снеговыми,
• эксплуатационными,
• ветровыми,
• монтажными.

Особого внимания требует масса снега в регионах, отличающихся обильными осадками зимой. Масса скопившегося на кровле мокрого снега может достигать порядка нескольких десятков тонн. Поэтому утеплитель для плоской крыши должен быть надежным, с превосходными свойствами, физическими и химическими. Поскольку вероятность попадания внутрь перекрытия влаги невозможно исключить, теплоизоляция, к тому же должна быть влагостойкой.

Важной характеристикой кровельной теплоизоляции является его прочность на сжатие. Теплоизоляция крыши, исходя из технологии устройства плоской крыши, фактически выполняет функции подкровельного материала ее основания, поэтому показатели прочности на сжатие и плотности у него должны быть достаточно высокими. Любая ее деформация при эксплуатации или монтаже может стать причиной повреждения гидроизоляционного слоя.

Термоизоляционный материал в однослойной конструкции утепления или верхний слой в многослойной должен иметь высокую плотность, порядка 200 кг/м³, которая обеспечивает материалу особую прочность (по нему можно спокойно ходить).

Технология утепления плоской кровли и основные материалы для теплоизоляции ↑

Утепление плоской кровли считают сложным технологическим процессом, одной из важных составляющих которого является использование высококачественных современных материалов.
Примерный состав теплоизоляционного «пирога» для плоской кровли выглядит так:

• Плита перекрытия из профилированного листа или железобетона.
• Пароизоляционное покрытие.
• Теплоизоляционный слой. Как правило, применяются минераловатные плиты или пенополистирол, которые укладывают в один, возможно, и несколько слоев.
• В случае эксплуатируемой кровли выполняется бетонная стяжка.
• Гидроизоляция с уклоном.

Используемые для теплоизоляции плоской кровли материалы должны отвечать требованиям высокой паропроницаемости, пониженной теплопроводности и водопоглощения, пожаробезопасности.

Утепление плоской кровли минеральной ватой ↑

Плиты теплоизоляции крепят к основанию при помощи специфических дюбелей или клеят к железобетонной плите, но только если прочность крепления у клея больше прочности на отрыв слоев утеплителя. Если предполагается наличие защитного слоя цементно-песчаной стяжки, вопрос крепления естественным образом отпадает. В случае использования двухслойной системы для второго верхнего слоя, который и играет защитную функцию, используют специальные тарельчатые крепежные элементы. Их длины должно быть достаточно, чтобы пройти через массив минваты и углубиться в основание более, чем на 50 мм.

Утепление плоской кровли пенополистиролом ↑

Другим популярным теплоизолятором является пенополистирол. Он, можно сказать, полностью состоит из пузырьков воздуха, которые заключены в замкнутые ячейки, выполненные из полистирола. В процессе изготовления в материал добавляют антипирен. Пенополистирол отличают превосходные теплотехнические характеристики, эксплуатационные качества и высокая прочность. Этот теплоизоляционный материал:

• легкий,
• влагостойкий,
• на его поверхности не возникает плесень или грибок,
• прост и удобен в монтаже,
• доступен по цене.

Плотность пенополистирола при утеплении кровли должна быть, как минимум35 кг/м². Под пенополистирольные плиты монтируют слой гидроизоляции, а поверх – укладывают стеклохолст. Полученный пирог накрывают слоем мелкого гравия, затем на цементный раствор укладывают тротуарную плитку или асфальтобетонную смесь (толщина5 см).

Пенополистирол часто укрывают также пенобетоном (25 см), после чего поверх пенобетона монтируют пенофибробетонную стяжку толщиной 3 см. И только в конце сверху укладывают наплавляемое или мембранное покрытие из ПВХ.

© 2019 stylekrov.ru

stylekrov.ru

утепление кровли, теплоизоляция кровли, выбор утеплителя, сравнение утеплителя

Какую толщину утеплителя выбрать?

Наша компания специализируется на устройстве, ремонте и обслуживании плоских кровель. Мы делаем кровли крыш промышленных зданий, торговых, офисных и выставочных центров, складов и терминалов, зданий сельско-хозяйственного назначения таких как курятники, птичники, свинарники, овощехранилища и так далее. Поэтому ниже речь пойдет о выборе толщины утеплителя именно для такого рода зданий. Представленная ниже информация будет не актуальна для скатных кровель жилых домов и коттеджей.

Так как мы ведем свою деятельность в Смоленской, Брянской, Орловской, Калужской, Тульской, Тверской и Московской областях, то рекомендуемая толщина утеплителя будет представлена именно для данной климатической зоны. При расчетах нами были взяты теплотехнические характеристики современных применяемых для утепления кровли материалов, а так же строительные нормы и правила, действующие в настоящее время.

Итак, основными утеплителями, применяемыми в настоящее время для утепления плоских кровель являются:

• Минвата (каменная вата)
• Экструзионный пенополистирол
• Pir плиты (пир) – плиты из пенополиизоцианурата
• Полистиролбетон

Исходя из технических характеристик минваты, для утепления плоской кровли данным видом материала на территории Смоленской, Брянской, Калужской, Тверской, Тульской и Московской областях достаточно предусмотреть в кровельном пироге толщину каменной ваты равную 150 мм. При этом для экономии средств мы рекомендуем применять нижний слой каменной ваты толщиной 110 мм с показателем плотности 115-120 и верхний слой толщиной 40 мм с показателем плотности не ниже 180.

При утеплении плоских кровель сугубо экструзионным пенополистиролом достаточной толщиной в указанных выше регионах будет 100 мм. При этом как и любой теплоизоляционный материал, выполненный в форме плит, экструзионный пенополистирол мы рекомендуем укладывать минимум в два слоя со смещением слоев на 20-25 см. Это необходимо для предотвращения создания на кровле так называемого мостика холода и неблагоприятных последствий, связанных с ним.

Плиты pir (пир плиты) – это современный утеплитель, который по мнению многих экспертов, является самым оптимальным теплоизоляционным материалом. В нашей стране он только начинает набирать обороты, в то время как в Германии, Франции, Англии, Швеции, Голландии и других европейских странах он давно стал классическим утеплителем для кровельных конструкций. Данный утеплитель обладает большим множеством преимуществ технического и эксплуатационного характера. С учетом его технических характеристик, плиты пир достаточно в укладывать в Центральном Федеральном округе России толщиной 8-10 см.

Полистиролбетон – это разновидность легких бетонов, обладающая неплохими теплоизоляционными характеристиками. О преимуществах и недостатках данного материала, о порядке его применения и использования, особенностях Вы можете узнать на страницах нашего сайта. Минимальная толщина полистиролбетона для утепления плоских кровель должна составлять 180-200 мм.

vstroika.ru

Толщина утеплителя для крыши — правила выбора

Содержание статьи:

Процесс утепления кровли обладает значительной ролью в обеспечении комфортного микроклимата в доме. Именно оно оказывает влияние на внутреннюю температуру и противопожарные качества крыши. Кроме этого, она оказывает звукоизоляционные свойства, а также защищает стропильную систему от грызунов и грибковых образований. Одну из главных ролей в этом процессе играет толщина утеплителя для крыши. К процессу расчета и выбора следует подходить со всей серьезностью.

Чтобы понять, какой толщины должен быть материал для утепления следует понять, какой тип кровли предстоит утеплять. Именно от типа будет зависеть количество и вид укладываемого изделия.

Так, конструктивные особенности крыши могут оказывать некую нагрузку на теплоизолирующий слой (в случае с плоскими кровлями) или же не оказывать, как в случае с мансардными кровлями. Исходя из этого плоская крыша утепляется материалами на более плотной основе, имеющие увеличенную жесткость. В основном используются базальтовые утеплители с плотностью от 130 кг/м3. Однако в случае предъявления минимальных требований пожарной безопасности можно использовать пенопласт или плиты пенополистирола, имеющие плотность от 30 кг/м3. Скатные крыши обрабатываются вариантами плотностью меньшей – базальтовые от 25 кг/м3, минеральная вата – от 14 кг/м3.

Обращаем внимание! Базальтовые изделия для теплоизоляции обладают лучшими химическими, тепловыми и физическими характеристиками.

Требования к материалам

Любой утеплитель для крыши и для мансардного помещения должен иметь следующие параметры:

• Противопожарная безопасность. Изделие не должно подвергаться горению.
• Свойства звукоизоляции. Обязаны минимизировать проникновение внешних шумов.
• Паропроницаемы. За счет этого будет обеспечиваться оптимальный микроклимат в помещении.
• Соответствовать экологической и санитарной безопасности, а также СНиП.
• Должен быть прочным и долговечным.
• Стойким к деформационным воздействиям.

Рекомендации специалистов говорят о том, что толщина утеплителя мансардной крыши должна составлять примерно 250-300 мм. При обустройстве лучше всего создавать двойные или тройные слои. За счет этого получается исключить возникновение мостиков холода. Во время проведения утепления мансардных помещений следует помнить, что фронтоны являются стенами. Причем в деревянном исполнении они требуют большего слоя, чем в кирпичном.

Как определиться с толщиной

После подбора необходимого материала на крышу следует определяться с требуемой толщиной.

Для того чтобы понять как рассчитать необходимый слой следует учитывать требования СНиП 23-02-2003 относящийся к тепловой защите зданий. Исходя из этих правил подбор нужно осуществлять в соответствии с географическими координатами возводимого объекта.

Для примера можно изучить таблицу с размерами базальтовых теплоизоляторов в отдельных региональных центрах.

Эти значения приводятся, учитывая кратность плит, т.к они имеют толщину 5 и 10 см. Базальтовые обладают повышенной теплопроводностью. Она приравнивается к проводимости минеральной ваты на основе стекловолокон или пенополистирольных плит. Поэтому приведенные данные можно применять и для них.

Каким слоем утеплять мансардное помещение?

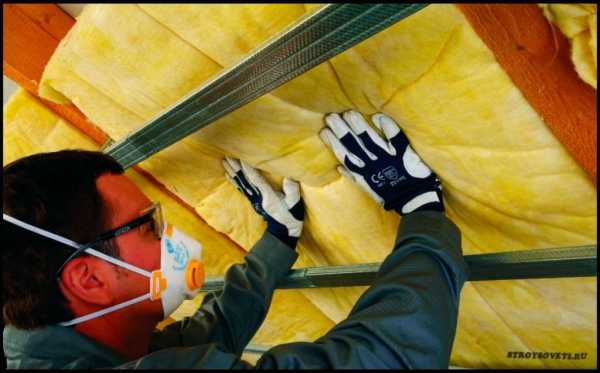

Мансардная крыша чаще всего представляет собой стропильную систему, которая покрыта кровельным материалом. Стропильные ноги устанавливаются на расстоянии от 60 до 100 см друг от друга. Именно в эти промежутки помещаются теплоизолирующие плиты. Для этого типа помещения рекомендуется использовать минеральные ваты или на основе стекловолокна. Они производятся как плиты или маты. Их укладывают слоями, а их число рассчитывается на основе их толщины. Как рассчитать необходимое количество? Делается это на основе степени теплопроводности. Этот коэффициент имеется в сертификате соответствия. За основу можно брать эти данные:

Если брать за основу коэффициент 0,04, то подбираемый утеплитель на кровлю будет обладать следующей толщиной для различных городов:

При меньшем промежутке между стропильными ногами, то к ним устанавливаются дополнительные деревянные бруски. Они должны предварительно обрабатываться антисептическими средствами.

Между утепляющими слоями и крышей должны оставаться вентиляционные зазоры от 25 до 50 мм. Поверх него лучше уложить ветрозащитную мембрану. С нижней же стороны размещается пароизоляционная пленка и монтируется отделка.

Как рассчитать требуемое количество?

Для подсчета предполагаемой изолируемой площади следует учесть отдельные нюансы при монтаже. Чтобы достичь наиболее качественной изоляции и для упрощения процесса укладки изделие укладываются враспор между стропильными ногами так, чтобы его ширина была больше стропильного шага на 0,1-0,15 см. При невозможности выполнения этой рекомендации потребуется заделывать зазоры. Чтобы это сделать потребуется вырезать подходящий кусок и также устанавливать его враспор к стропилам.

Исходя из этого процесс подсчета должен учитывать эту особенность, а также строение стропильной системы. Для избегания лишних трат рекомендуется сразу определяться с типом используемого утепляющего материала. Так вы заранее будете знать его габариты. После этого, зная промежутки между стропильными ногами и их длину, можно провести простые расчеты площади и вычислить требуемое количество изоляции. Так у вас будет возможность сэкономить, даже если потребуется обрезка резервных плит.

Однако в любом случае желательно приобрести теплоизолятор с небольшим запасом. Не менее важно соблюдать правила его хранения. Простые вычисления помогут вам определить площадь утепления. Но приобретать ли дополнительную упаковку или нет, естественно, решать вам.

Чтобы создать комфортные условия проживания обязательно необходимо проводить утепление. Обязательно должны изолироваться фронтонные стены и кровельные скаты. Утеплитель на эти процедуры может использоваться самый различный. Однако по опыту известно, что лучше всего подходит минеральная вата. Она обладает прекрасными параметрами и проста в укладке.

Следует учитывать, что чем суровее климатические условия, тем более толстым должен быть теплоизолирующий слой. Стоит помнить, что при правильно устроенной системе теплоизоляции можно значительно сэкономить расход при отоплении сооружения.

---

Советуем почитать:

---







stroysoveti.ru

Теплоизоляция плоской кровли: устранение мостиков холода, материалы

Системы теплоизоляции плоской кровли: определяемся с числом слоев

Характеристики распространенных утеплителей

Почему возникают «мостики холода» и как с ними бороться

Технология сооружения домов с плоской кровлей получила признание как в промышленном и гражданском, так и в частном секторе. И для этого есть серьезные основания – экономичность и возможность получить дополнительную территорию, которая может быть рационально использована.

Для плоских кровель вопрос утепления стоит столь же остро, как и для скатных. Достаточно взять экономическую составляющую – качественная теплоизоляция плоской кровли становится важным фактором, способствующим снижению расходов на отопление. Правильно выполненное утепление максимально уменьшает вероятность «мостиков холода», способствующих распространению тепла на этих участках  в нескольких направлениях, что, естественно, увеличивает теплопотери.

Системы теплоизоляции плоской кровли: определяемся с числом слоев ↑

«Кровельный пирог» данной конструкции собирается на несущем основании: железобетонной плите, монолите или металлическом профлисте. Далее идет слой паровой изоляции, функциональным назначением которой является защита утеплителя от водяных паров, то есть от намокания, вздутия и потери теплоизоляционных свойств. Чаще всего это полиэтиленовая пленка,  изоляции из битума или битумно-полимерные.

Утеплительный материал, уложенный поверх пароизоляции, от воздействия атмосферных явлений защищают гидроизолятором. Таково устройство традиционной кровли, слои у инверсионной – меняются местами.

Способов утепления кровельной конструкции, как известно, два: наружный и внутренний, и оба подходят для плоских крыш. Простота наружного способа делает его намного привлекательней для исполнения.

Теплоизоляция плоской кровли выполняется в один или два слоя. В наши дни чаще используют двухслойную систему. В чем же ее преимущества? В отличие от однослойной, в которой теплоизоляционный слой выполнен из изолятора одной плотности, в двухслойных: один из слоев, нижний, выполняет сугубо утеплительную функцию, а посредством другого – происходит перераспределение механических  нагрузок. Слои отличаются толщиной и физическими параметрами: толщина первого – 70–170 мм, а толщина второго равна 30–50 мм, однако, плотность при этом у него большая и прочность на сжатие – повышенная.

Подобное функциональное «деление» дает возможность значительно  уменьшить вес кровли, а, значит, и нагрузку на перекрытия.

В некоторых современных теплоизоляторах одновременно реализованы две идеи: верхняя часть этих плит – жесткая, а нижняя – более мягкая. Сочетание разных качеств в одной плите дает ряд преимуществ, скажем:

• сокращение времени монтажа;
• оптимизация затрат и т. д.

Характеристики распространенных утеплителей ↑

Для плоских кровель утеплитель должен обладать конкретными качествами:

• пожаробезопасностью;
• низкой теплопроводностью и водопоглощением;
• высокой паропроницаемостью и другими.

Есть одно важное обстоятельство, накладывающее, в свою очередь, определенные ограничения при выборе изоляции. Поверхность конструкции с внутренней стороны, как правило, находится в условиях, соответствующих температуре в помещении, в то время как с наружной – под воздействием серьезных температурных перепадов: начиная от –50°С зимой до +80°С в жаркий солнечный день летом. Значит, необходимо, чтобы утеплительный материал обладал повышенной выносливостью. Надо отметить также  важные характеристики типа высокой прочности на отрыв слоев и сжатие, стойкость к точечным нагрузкам.

С какими материалами приходится чаще работать? ↑

Пенопласт. Имеет существенный недостаток – он хрупкий, свойство, которое может оказаться критичным.

Экструдированные (вспененные) утеплители. Даже при своей небольшой толщине позволяет проводить качественные работы. Но вот их горючесть вызывает опасения, в зависимости от марки по этим показателям они могут быть 1–4 группы. Выбирать лучше материал, отнесенный к меньшей группе – его горючесть ниже.

Минеральная вата. Своими эксплуатационным характеристикам этот популярный утеплитель  обязан малюсеньким порам. Они расположенным между довольно крепко сцепленными друг с другом многочисленными волокнами материала. Именно особенности технологии изготовления каменной ваты определяют ее хорошую влагостойкость, прекрасную паропроницаемость, стойкость к повреждениям, долговечность и, наконец, огнеустойчивость. Поскольку она в состоянии выдерживать температуру порядка 1000°С, наплавляемые материалы для кровли можно укладывать непосредственно на минвату.

Температура огня газовой горелки составляет примерно  600°С, следовательно покрытие из плит каменной ваты не будет повреждено.

Сегодня существуют решения, лишенные многих из недостатков ставших уже традиционными утеплителей, и позволяют получить теплую и очень выносливую конструкцию. Например, специальные разработки для плоской кровли компании ROCKWOOL имеют уникальные показатели стойкости на сжатие.

Для сравнения, идущий по кровле человек вызывают точечную нагрузку порядка 45 кПа, в то время как для того, чтобы создать деформацию плит на сжатие в 5 мм необходима нагрузка в 100 кПа.

Почему возникают «мостики холода» и как с ними бороться ↑

Для минимизации теплопотерь плоской крыши только использования качественных утеплителей недостаточно. Важно еще избежать ошибок при ее устройстве. В первую очередь тех, которые могут стать фактором возникновения «мостиков холода», отличных проводников тепла.

Причины возникновения подобных участков делят условно на два класса:

• геометрические – конструктивная  ошибка заключается в несоответствии внутренней теплопоглощающей поверхности и внешней изотермической. Если первая меньше, температур поверхности изнутри оказывается ниже, чем у соседних элементов. Для плоских кровель такими участками могут стать аттики;
• материальные – места, где сочетаются низко- и высокотеплопроводные материалы.

К сожалению обнаружить теплотехнические дефекты визуально невозможно, для этого используют специальный измерительный прибор – тепловизор, и стоит он довольно недешево.

Последствия «мостиков холода» ↑

• Теплопотери могут достигать 50%, то есть затраты на содержание здания существенно увеличиваются.
• Образуется конденсат и как следствие – появление плесневого грибка.
• Большое количество «мостиков холода» повышают риск деформации здания.
• Неравномерное напряжение снижает срок его эксплуатации.

Как избежать, теряющих тепло участков ↑

Использование каменной ваты. Это дает возможность устранить самую распространенную причину – дюбели, которыми крепят теплоизоляцию к крыше. Во-первых, каменную вату можно клеить.

Клей подбирают таким образом, чтобы прочность полученного соединения оказалась выше прочности на отрыв слоев утеплителя.

Во-вторых, минеральную вату можно крепить при помощи специальных дюбелей, имеющих пластиковый стержень, гильзу.

Двухслойное теплоизоляционное перекрытие. Перекрытие стыков нижних слоев теплоизоляционных плит верхними устраняет потенциально возможные «мостики холода».

Использование крупноформатных утеплительных плит. Их большой формат минимизирует количество стыков и способствует снижению теплопотерь.

Взаимное расположение теплоизоляции стен и плит утеплителя. Рекомендуется перекрывать вертикальный теплоизоляционный слой стен плитами теплоизоляции.

Правильный расчет проекта. Применение специальных корректирующих коэффициентов при проектировании, учитывающих влияние возможных теплопотерь от «мостиков холода»,  позволяет получить по-настоящему теплую кровлю.

© 2019 stylekrov.ru

stylekrov.ru
