Насос для теплого пола – какой выбрать, как установить

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

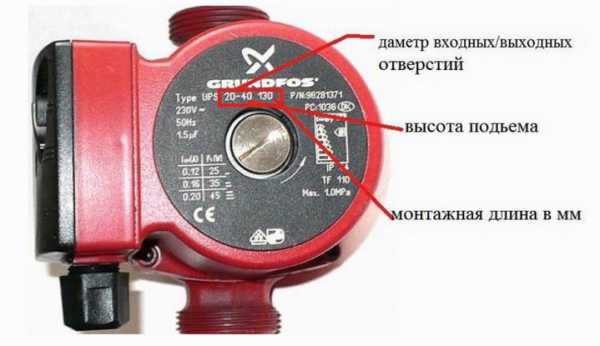

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

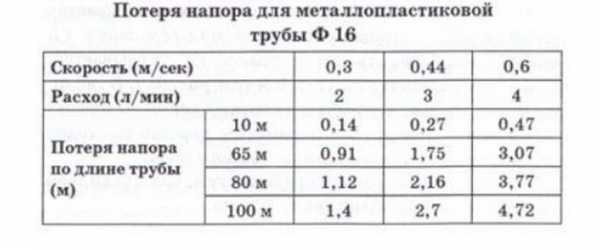

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

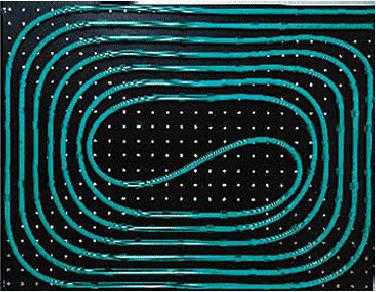

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

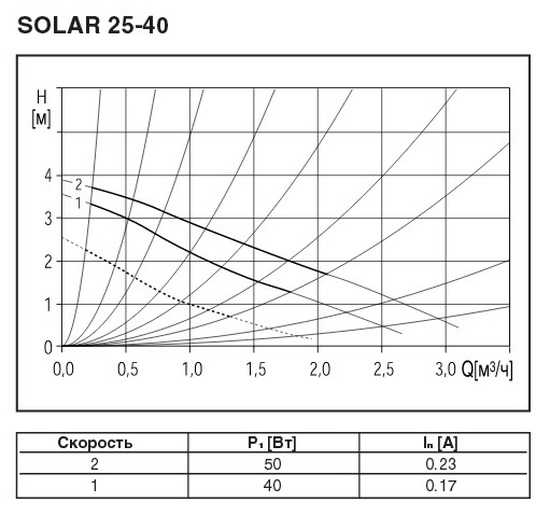

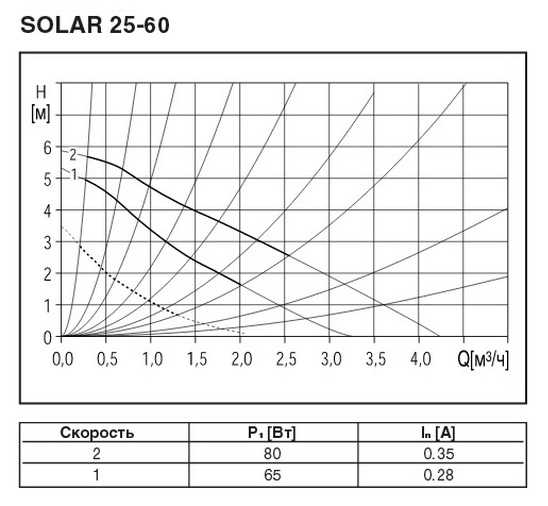

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.

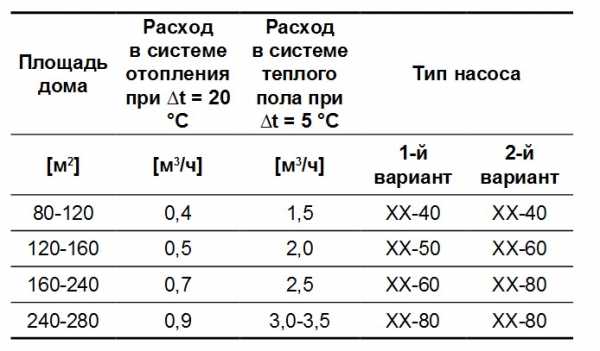

А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

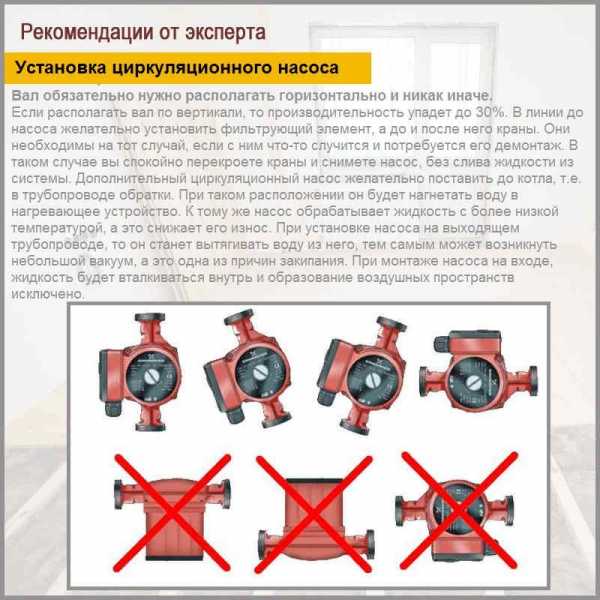

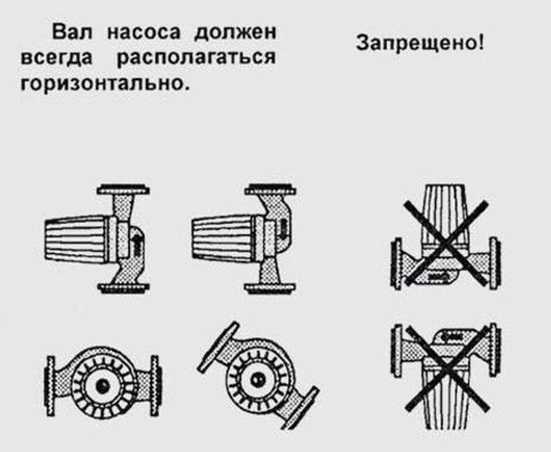

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

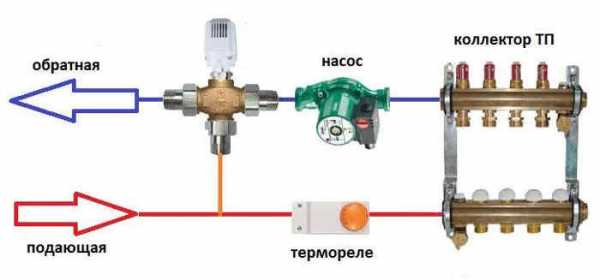

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.

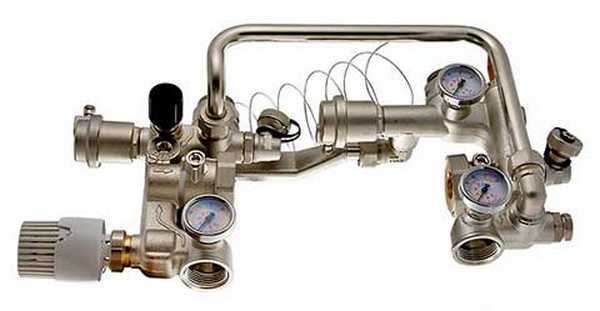

Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

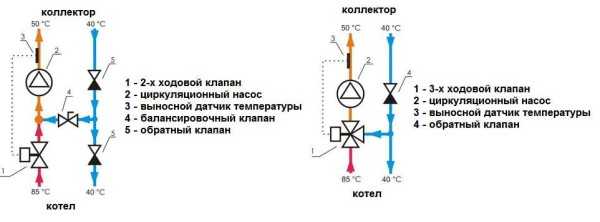

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.

Еще информация — как выбрать трубопровод для отапливаемого водяного пола

teplodom1.ru

Насос для теплого водяного пола

Эффективность работы теплого водяного пола зависит от нескольких составляющих, насос среди них занимает важное место. Теплые полы – сложные с инженерной точки зрения конструкции, все их элементы должны работать согласованно и полностью выполнять поставленные задачи. Общая длина трубопроводов в зависимости от параметров помещения может превышать 120 метров, диаметр труб в пределах 20 мм, есть большое количество резких поворотов. Такие условия создают для жидкости значительное сопротивление потока, преодолеть его могут только мощные высокопроизводительные агрегаты.

Как подобрать насос для теплого пола

Кроме того, скорость движения по трубам теплоносителя меняется с учетом температуры, изменения показателей давления должны происходить плавно без гидравлических ударов, насос должен быстро реагировать на изменение условий работы системы подогрева пола. Для поддержания микроклимата в комфортных значениях используется автоматика, насос должен подключаться к ней и иметь возможность функционировать на нескольких скоростях.

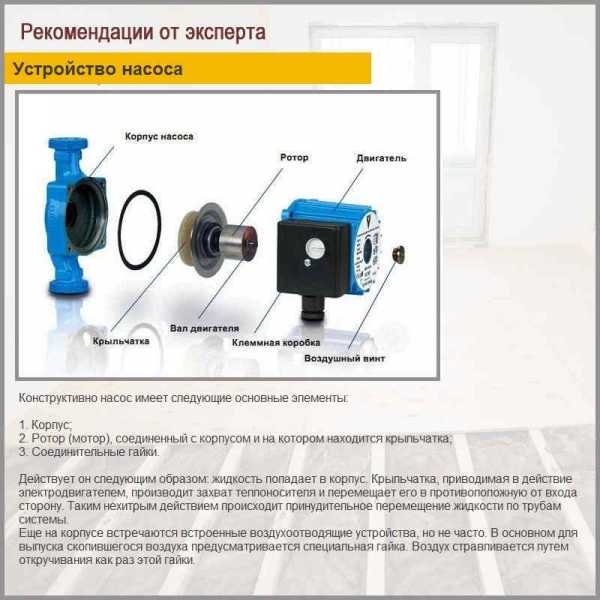

Устройство насоса

Содержание статьи

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.

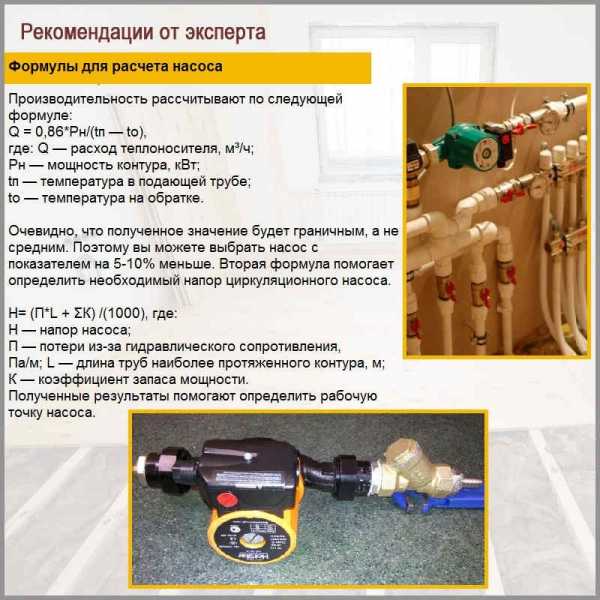

Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

• Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
• Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
• Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.

Расчет и выбор насоса

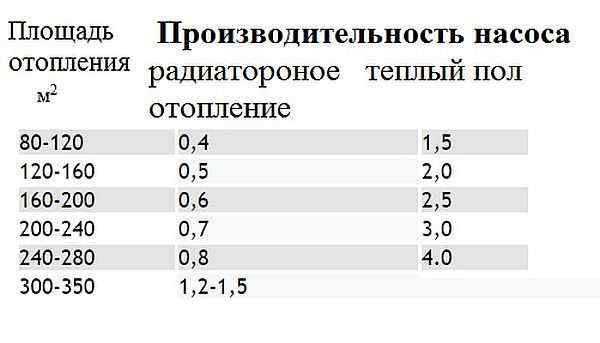

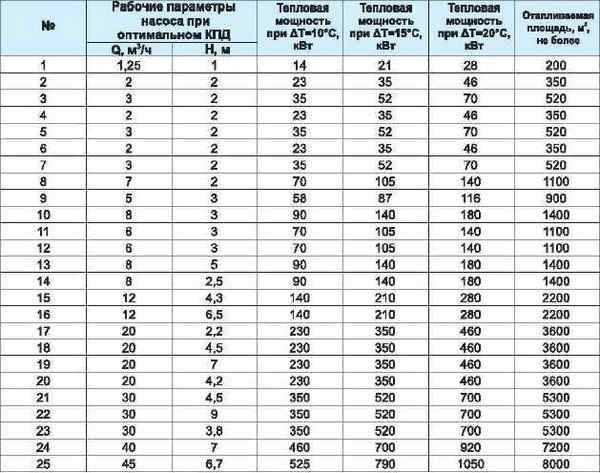

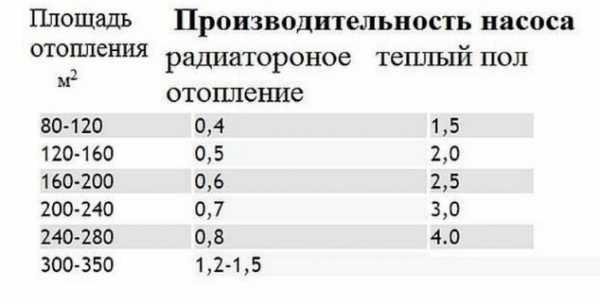

Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

• Н – требуемый напор насоса;
• П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
• L – общая длина контура, включающая и надземные системы управления;
• К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.

Подбор насоса для теплого пола

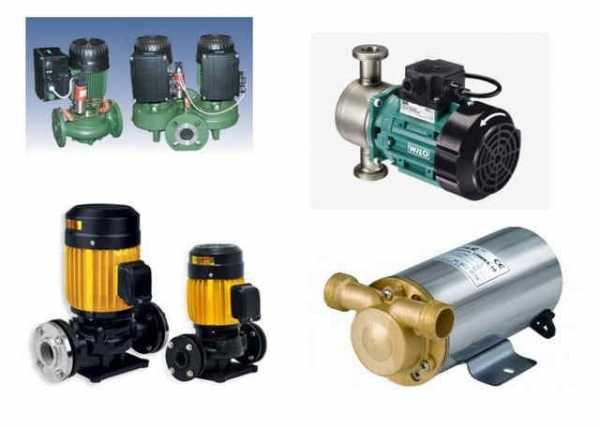

Виды циркуляционных насосов

Инженерные особенности устройства циркуляционных насосов для теплого водяного пола во многом зависят от требуемой мощности. Для бытовых и промышленных потребностей применяются два типа агрегатов.

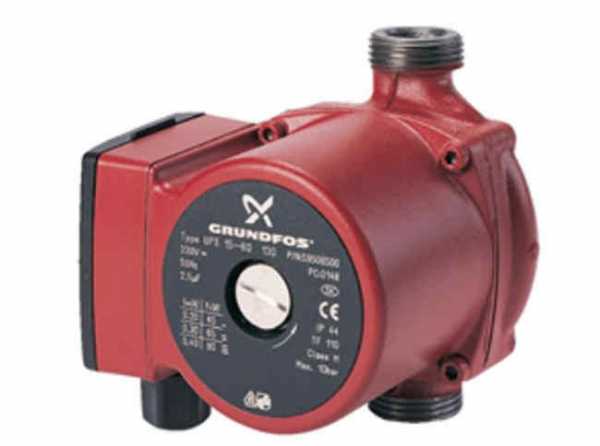

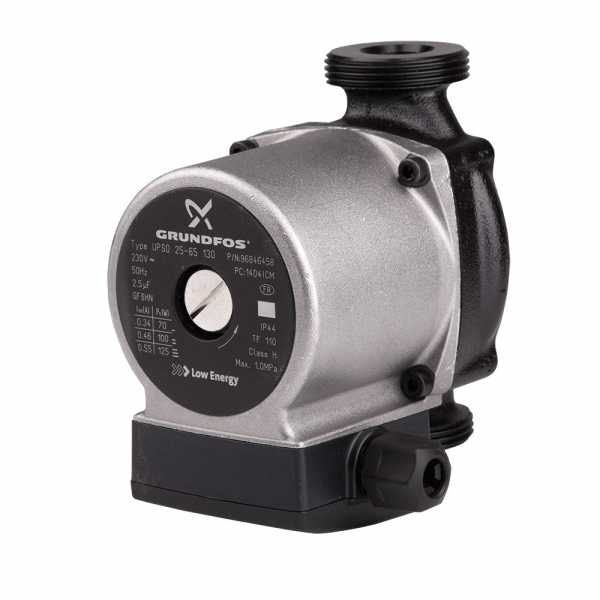

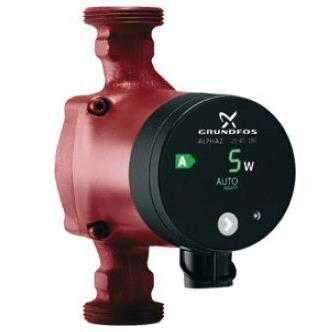

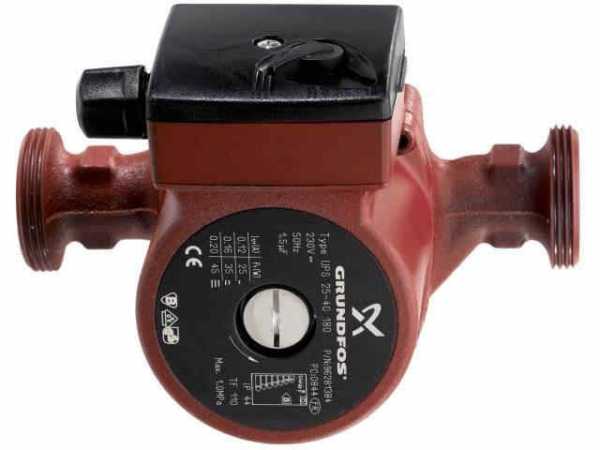

Циркуляционный насос GRUNDFOS

С «мокрым» ротором

За счет размещения крыльчатки насоса в непосредственной близости к ротору (в большинстве случаев в одном корпусе) появляется возможность минимизировать внешние размеры. Для предупреждения попадания воды в электродвигатель на вал привода установлены надежный сальник из модифицированной особо прочной и износостойкой резины. В некоторых случаях предусмотрена установка двойной гидрозащиты. Насос очень компактный, устанавливается непосредственно в отапливаемых помещениях. Гарантированной мощности достаточно для обслуживания отопительной системы помещений общей площадью до 400 м2. Насосы обладают низкой шумностью, работают от однофазной сети напряжением 220 В. Имеют относительно высокую производительность и низкое потребление электрической энергии, корпус полностью герметичный с небольшим весом. Такие характеристики позволяют устанавливать насос непосредственно на трубопроводах, дополнительной фиксации на несущих поверхностях не требуется. Для исключения возникновения рисков поражения током электропроводка, обмотки и корпус имеют повышенную защиту. Для предупреждения перегрева обмоток статора и ротора вследствие длительного периода работы на критических значениях мощности установлено биметаллическое тепловое реле.

С «сухим» ротором

Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

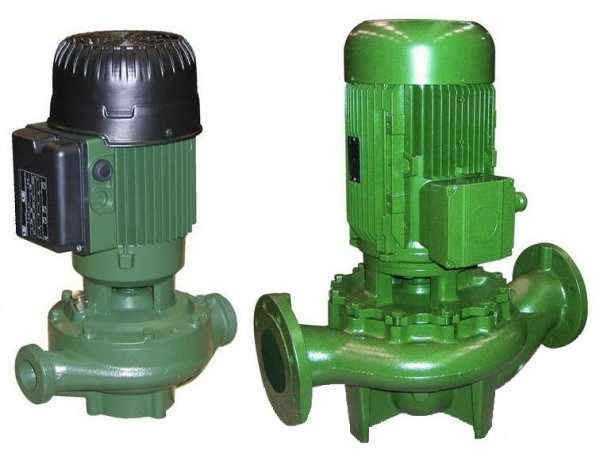

Насос с сухим ротором

се элементы гидравлического насоса располагаются в отдельном корпусе. Мощные насосы, могут обслуживать большие квартиры или несколько одновременно. Для установки требуется наличие специального технологического помещения, монтируются на отдельной раме. Имеют большой вес, показатели шумности не позволяют устанавливать такие агрегаты в жилых помещениях. Для отопления частных зданий применяются крайне редко, встречаются только в системах для больших коммерческих и производственных помещений. Питаются от трехфазного тока напряжением 380 В, имеют полный комплект защитной электрической арматуры.

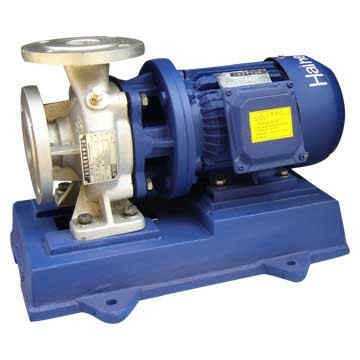

Насосы с сухим ротором

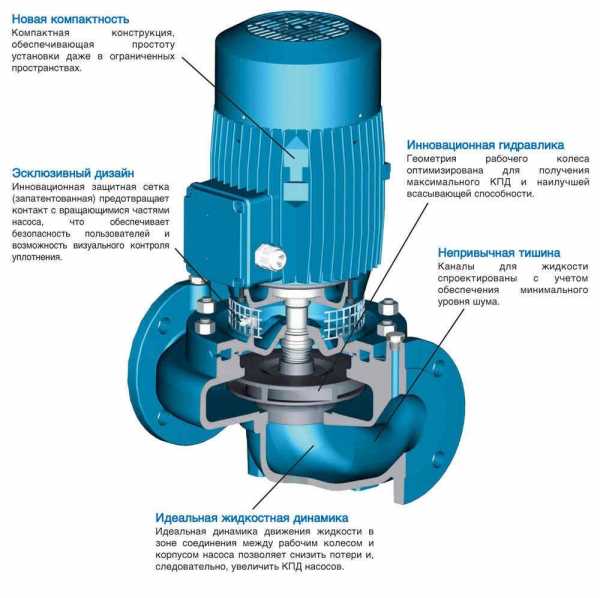

Насос с сухим ротором — строение

Профессиональный совет. Рекомендуется приобретать водяные насосы в комплекте с водяными отопительными системами. Они в лучшей степени отвечают их техническим показателям. Попытки самостоятельного подбора могут стать причиной резкого снижения эффективности функционирования теплого водяного пола или преждевременного выхода из строя оборудования. Ремонт теплого пола – очень дорогое занятие, требует много времени.

Классификация насосов для теплого пола



Какие данные наносятся на корпусе насосов

Стандартная маркировка должна указывать все технические характеристики насоса. Первая верхняя цифра на насосе указывает монтажный диаметр водопроводных труб, вторая максимальную высоту подъема жидкости (давление), третья – общую длину агрегата в рабочем положении. Следующие цифры обозначают рабочее напряжение и частоту колебания в сети, коэффициент смещения фаз. Как дополнительная информация может даваться изменение максимальной высоты подъема воды в зависимости от диаметров трубопроводов.

Циркуляционный насос для теплого пола

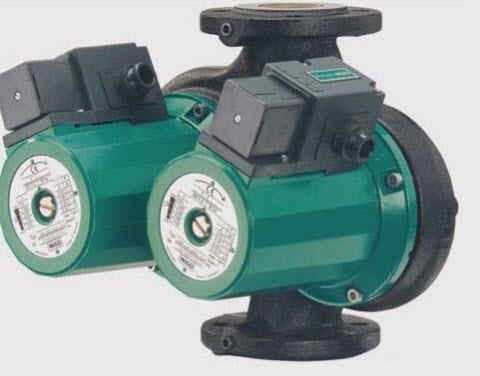

Некоторые насосы имеют по два двигателя, что позволяет без перегрева обмоток проходить пиковые нагрузки за счет автоматического включения в работу второго. Кроме того, второй двигатель выполняет функцию дополнительной защиты системы обогрева в случае выхода из строя одного из двигателей. Такая защита исключат размерзание системы в зимний период.

Способы монтажа электронасосов

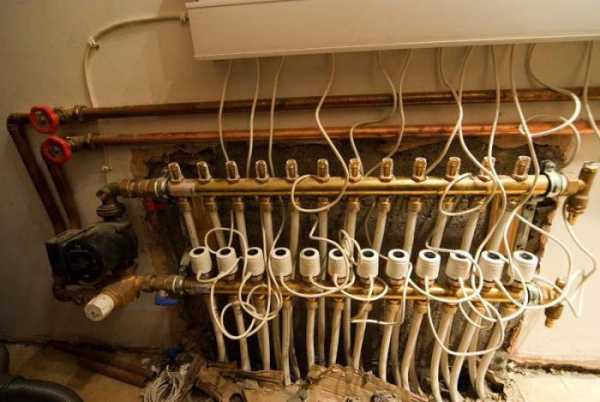

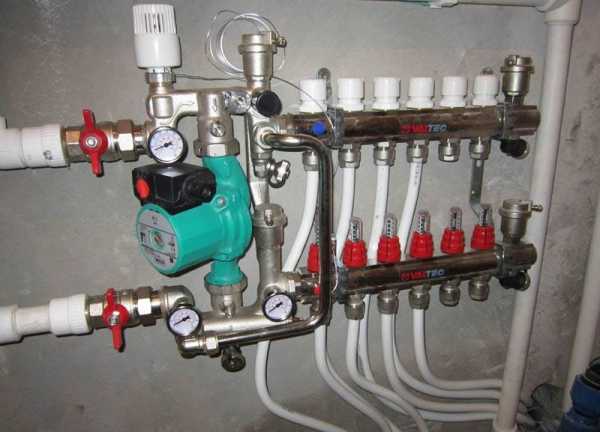

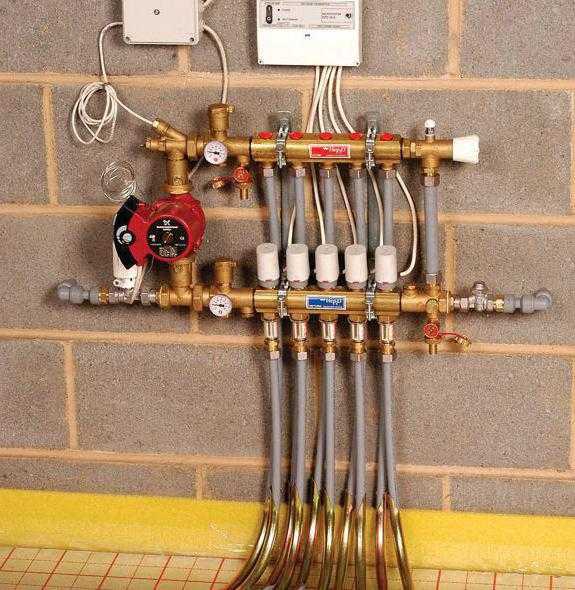

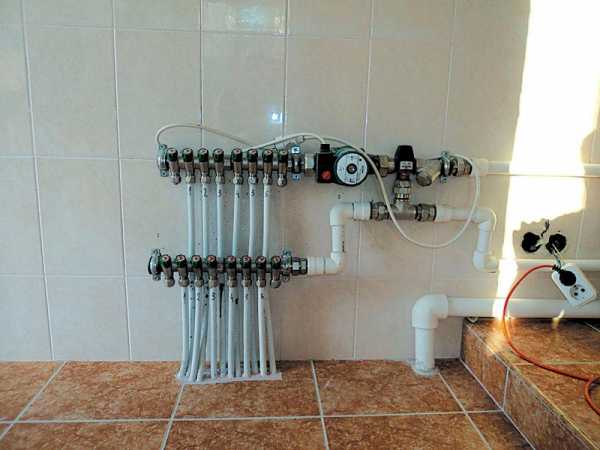

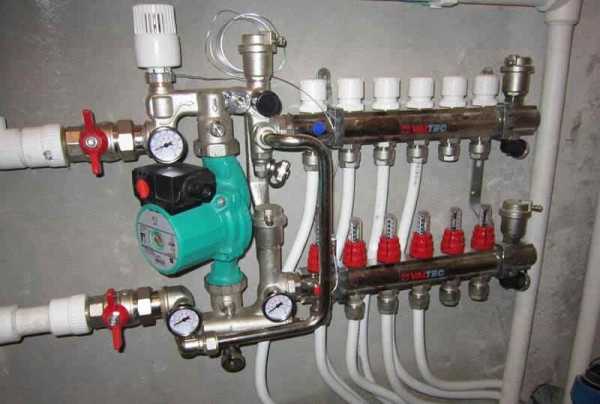

Коллектор с установленным насосом

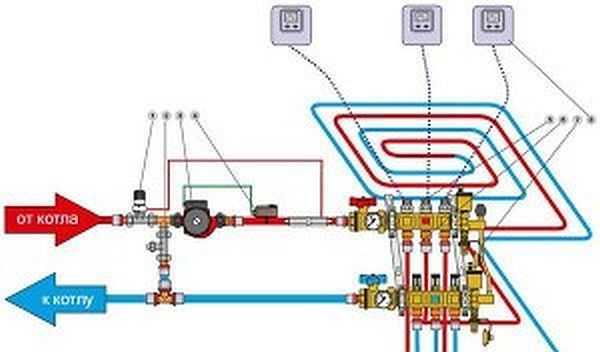

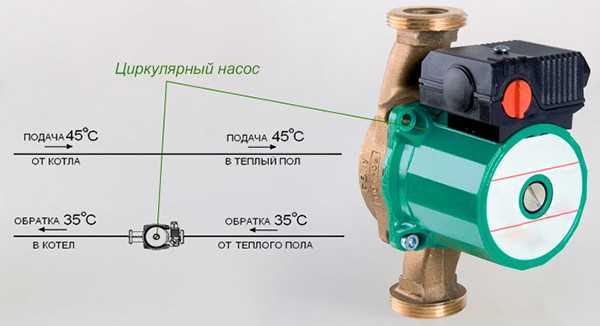

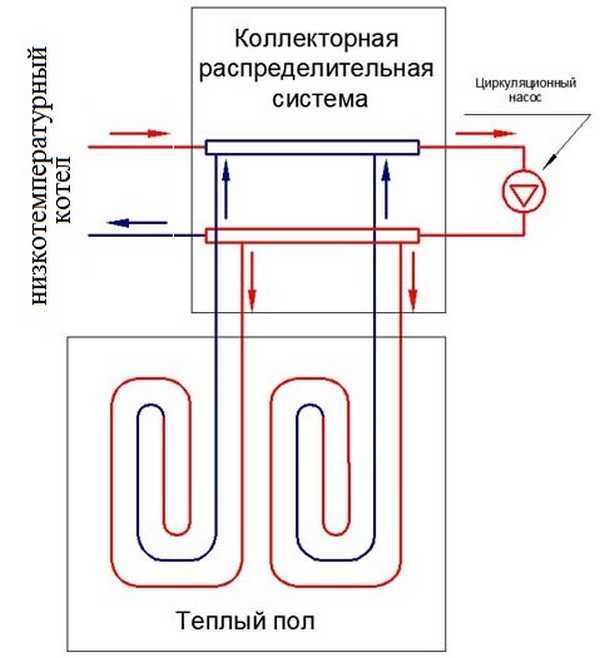

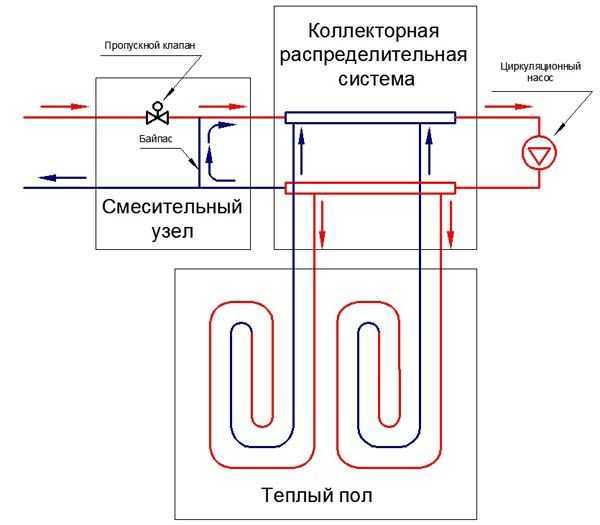

Пример подключения насоса для теплого пола

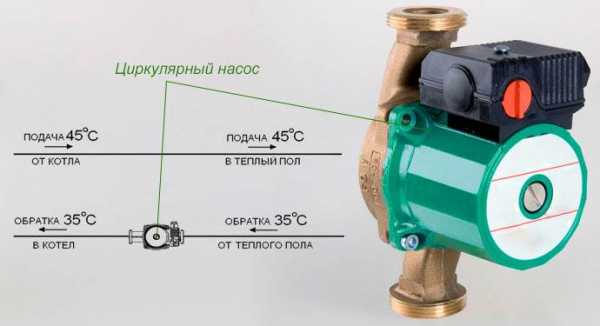

Циркуляционный насос может монтироваться как на входе, так и на выходе теплоносителя. Конкретное место установки подбирается с учетом особенностей контура. На выходе температура теплоносителя несколько ниже, это предпочтительнее для агрегата, но не имеет критического значения. Все насосы изготавливаются с большим запасом по предельным рабочим температурам.

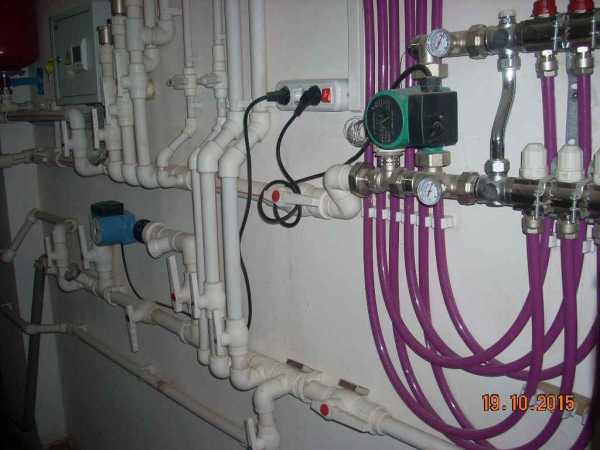

Установка циркуляционного насоса

По каким критериям выбирать насосы для водяного пола

Как выбрать насос для теплого водяного пола

Как уже упоминалось в статье ранее, оптимальным вариантом считается приобретение насоса в комплекте с конкретной отопительной системой. Если такой возможности нет, то перед покупкой нужно ознакомиться со следующими показателями.

Критерий	Описание
Производительность	Определяется в кубических метрах или литрах перекачиваемой жидкости за час работы. Для обеспечения нормального обогрева помещения насос должен в час перекачивать не менее трехкратного объема жидкости, находящейся в контуре отопления пола. Опытные монтажники настоятельно рекомендуют для этого параметра делать запас минимум 25%. Дело в том, что длительная работа насоса на предельных показателях приводит к его преждевременному выходу из строя. Изоляция обмоток статора и ротора перегревается и в ускоренном темпе теряет свои первоначальные характеристики, а это становится причиной короткого замыкания.
Максимальный напор	Подбирается с учетом длины, диаметра и материала изготовления трубопроводов отопительного контура. Недостаточные показатели напора также становятся причиной перегрева со всеми вытекающими негативными последствиями.
Габаритные размеры	Зависят от расположения насоса, чем меньше насос, тем легче найти место для его установки. Но нужно помнить, что небольшие по размерам устройства не могут иметь высокие показатели производительности.
Фазность тока	Большинству жилых помещений достаточно насосов с однофазным двигателем. Для очень больших зданий нужно покупать насосы с приводом от трехфазного двигателя.

Правильно подобранный по всем показателям насос для обогрева пола будет обеспечивать требуемую эффективность, надежность и долговечность работы системы.

Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

Циркуляционный насос

Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние. Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник. Их нужно аккуратно удалить.

Практический совет. Поставьте на входном патрубке насоса фильтр очистки воды. Установить его можно на некотором удалении, главное чтобы вода очищалась от механических примесей.

3. Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль. Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

Видео – Циркуляционный насос для водяного пола

pol-spec.ru

Насос для теплого пола (насосная группа): подключение

На чтение 7 мин.

Система «теплый пол» обеспечивает комфортную температуру в помещении любой площади и поэтому все больше хозяев устанавливают у себя дома такую конструкцию. Теплый пол бывает двух видов – электрические и водяные. Первые предпочтительнее прокладывать в загородных домах и индивидуальных коттеджах.

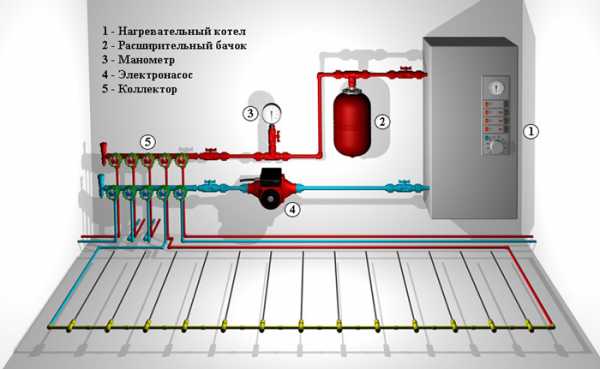

Структура водяной системы состоит из источника тепла, теплоносителя (вода), обогревательных труб, утеплителя, распределительно-управляющего устройства и насоса.

Зачем нужен насос для теплого водяного пола?

Особенность теплого пола – наличие в конструкции труб малого диаметра. При монтаже трубы укладываются с изгибами, что существенно затрудняет циркуляцию теплоносителя. Нагрев жидкости в трубопроводе ограничен температурой 40⁰С. Эти факторы влияют на эффективность обогрева, любое нарушение в работе ведет к образованию воздушных пробок и, как следствие, водяной контур выходит из строя. Решение этой проблемы – монтаж циркуляционного насоса.

Насос для теплого пола создает нужное давление в отопительной системе, обеспечивает беспрепятственную циркуляцию теплоносителя.

Без помпы конструкция теплого пола может работать в случае подсоединения ее к центральной системе отопления или горячего водоснабжения.

Для чего нужен циркуляционный насос в системе теплых полов

Некоторые модели современных котлов уже предусматривают подключение нескольких веток водяных контуров, поэтому нет необходимости включать в цепь насос, так как циркуляционное оборудование уже вмонтировано в корпус водонагревателя.

Виды насосного оборудования

Существует два основных вида помп, которые используются для обогрева пола:

1. Влажного типа: в этих агрегатах ротор контактирует непосредственно с теплоносителем. Такая техника считается оптимальным вариантом для подогрева поверхности пола в частных домовладениях, поскольку производительность двигателя рассчитана для короткого контура. Не подходит для помещений с большой площадью обогрева. Достоинства: бесшумная работа мотора (теплоноситель выполняет функцию шумопоглощения) и долгий срок службы подшипниковых втулок. К недостаткам относят низкий КПД агрегата – не больше 50 %, но он не считается существенным, поскольку мощность насоса невелика и сравнима с мощностью обычной электрической лампочки.
2. Сухого типа: движущая часть не контактирует с водой. В результате этого на выходе достигается высокий КПД до 80%. Кроме того, «сухой» ротор нечувствителен к жесткой воде. Недостатки насоса – шумная работа двигателя и высокая степень износа уплотнителей ротора. Электронасос сухого типа устанавливают исключительно в отдельных помещениях. Мощности двигателя хватит на поддержку необходимого давления в системе многоэтажного дома.

При покупке насоса выбирать предстоит не только по внутреннему устройству. Производители предлагают агрегаты, которые работают полностью автономно: установка сама меняет скорость циркуляции воды, создает большее давление в системе, в случае аварийной ситуации сама отключает или включает двигатель.

Также есть модели, блок управления которых имеет простую механическую конструкцию. Такие агрегаты стоят на порядок дешевле, но подходят только для маленьких помещений.

Критерии выбора насоса

Подбор насоса для обогрева пола осуществляется по следующим критериям:

Место насоса в системе теплых полов

1. Производительность. Показатель в технической документации указывается в м³ и указывает на количество кубометров теплоносителя, которые помпа может перекачать за 1 час. Мощность насоса для теплого пола определяется путем умножения количества воды в системе отопления на 3. Результат действия – среднее значение производительности для поддержания давления в водяном контуре на оптимальном уровне.
2. Давление. Этот показатель играет незначительную роль для системы с малым объемом теплоносителя. Если же планируется обогреть помещение большой площади или смонтировать контур из нескольких отопительных узлов, то учитывают и коэффициент рабочего давления.
3. Потребление электроэнергии. Большинство современных насосов снабжены модулями отключения двигателя, которые автоматически регулируют работу агрегата, а в случае перегрева отключают. Эта конструкционная особенность позволяет экономить электроэнергию. Кроме того, встроенный программатор имеет функцию «ночного режима».
4. Скорость. Для эффективной работы системы «теплый пол» стоит подбирать оборудование с высокой скоростью прохождения теплоносителя за единицу времени (1 мин.).

К важным критериям относятся также уровень шума, тип возможного теплоносителя, температура нагрева. Правильно подобранный насос для водяного теплого пола или насосная группа будут работать максимально эффективно.

Точное определение рабочих характеристик насосного оборудования сможет выполнить специалист с профильным образованием. Поэтому расчет насоса для теплого пола должен сделать профессионал. Он же посоветует, какой марке отдать предпочтение и как подобрать нужный агрегат по мощности.

Как правильно подобрать насос и трехходовой клапан для теплого пола? (видео)

Подключение насоса в различных схемах монтажа теплого пола

Существует несколько схем монтажа теплого пола, основанного на циркуляции  воды. Они отличаются не только комплектацией, но принципиально отличаются по самому устройству.

Распределительный коллектор или гребенка

Эта схема считается одной из наиболее распространенных и эффективных, поскольку коллекторный узел контролирует всю работу системы и распределяет подогретый теплоноситель по всем трубопроводам. Схема «гребенка» позволяет одновременно управлять несколькими водяными контурами.

Гребенка представляет собой в сборе два отрезка трубы из латуни или нержавейки, на которых закреплены приборы, контролирующие давление теплоносителя и его температуру. Первый участок отвечает за забор теплой воды, а второй за вывод оставшегося теплоносителя в обратку.

Насос с фитингами для теплого пола

Схема «гребенка» для теплых полов имеет такие основные элементы конструкции:

1. Трехходовой кран. Функция – регулирование уровня расхода теплоносителя, забираемого из отопительных труб в автоматическом режиме.
2. Сервопривод: монтируется на обратку, регулирует температуру, контролирует расход жидкости.
3. Терморегулятором контролируются колебания температуры теплоносителя в контуре.
4. Управляющие вентили устанавливают на обеих трубках. В случае аварийного повышения давления сбрасывают его до безопасной величины, а также управляют электроклапаноммощностью обогрева.
5. Циркуляционный насосный агрегат формирует поток теплоносителя и смешивает его в трубах прямого и обратного хода.
6. Воздухоотводчик стравливает воздушные пробки из трубопровода.

Схема теплого пола «гребенка» обеспечивает работу системы обогрева полностью в автоматическом режиме.

Комбинированная схема «Радиаторы и теплый пол»

Такая схема применяется в том случае, когда радиаторы обеспечивают основной обогрев помещения, а теплый пол выполняет функцию дополнительного источника тепла для отдельных участков помещения, например, пол, выложенный плиткой.

Если планируется использовать для обогрева помещения радиаторы и теплый пол, то важно знать о том, что температура в двух контурах должна быть разной: в радиаторы должна поступать горячая вода, а внутрипольные элементы могут пострадать от высокой температуры.

Для корректной работы комбинированной схемы обогрева в каждом контуре устанавливают термостат, который понижает температуру воды в обратке. Головка термостата реагирует именно на изменение температуры воды, а не температуры помещения, как это делает термостатический клапан на радиаторах. В случае ее повышения терморегулятором перекрывает клапан, и вода не протекает через теплообменник.

В последнее время все чаще используют специальную гидрострелку, обеспечивающую работу двух контуров независимо друг от друга. При этом по малому контуру постоянно циркулирует теплоноситель, переходящий через гидрострелку. На обратке всегда сохраняется достаточно низкая температура, которая оптимальна для эффективной работы конденсационого теплообменника. Если радиаторы начинают остывать, в каждом из контуров запускается установленный насос. Гидрострелка подает в теплый пол теплоноситель не слишком высокой температуры. Отключением насоса можно остановить работу любого контура. Такая система считается оптимальной для обогрева любых помещений.

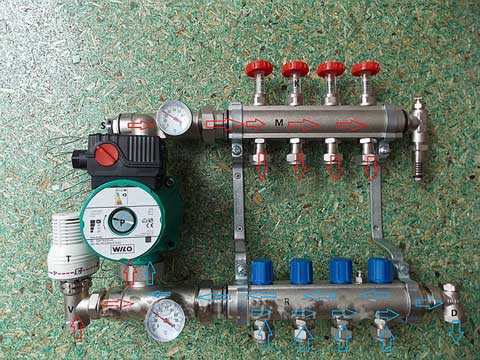

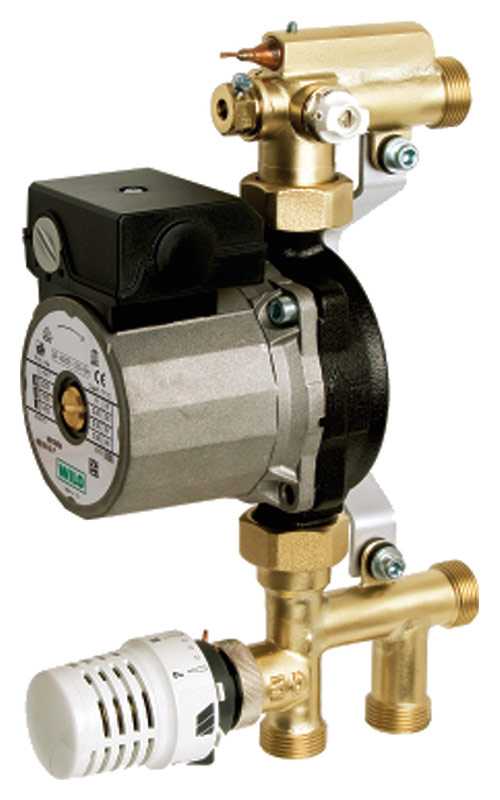

Насосно-смесительный узел для системы теплого пола

Для эффективной работы системы «теплый пол» можно поставить насосно-смесительный модуль, представляющий собой устройство, смешивающее горячую воду из прямой линии контура с теплым носителем из обратной магистрали. Смешение осуществляется циркуляционным насосом и регулировочными электровентилями.

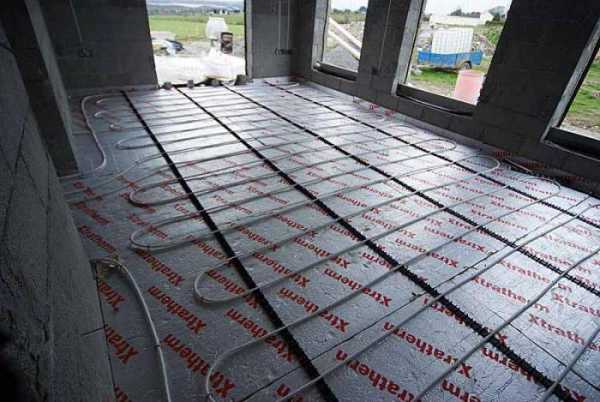

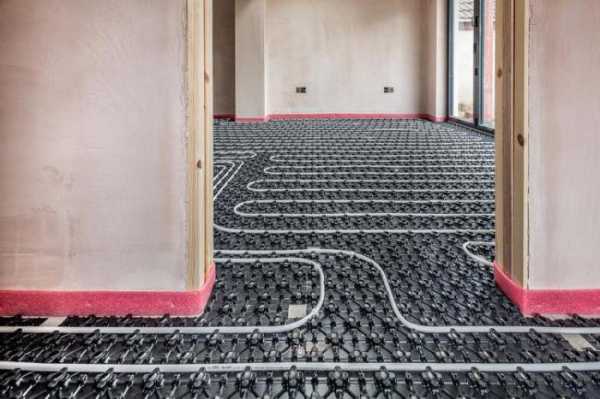

Устройство теплого пола

Необходимость такого узла обусловлена тем, что температура теплоносителя в системе обогрева полов должна составлять не более 300С, а в отопительном контуре она нагревается котлом до 90-95⁰С. Насосно-смесительный узел для теплого пола Valtek предназначен именно для создания комфортной температуры на обогреваемой поверхности.

Преимущества насосно-смесительного узла:

1. Экономичность: такая система позволяет сократить расход энергии на 30-50%.
2. Надежность: материалы изготовления элементов узла позволяют эксплуатировать оборудование в течение 50-ти лет.
3. Удобство и простота в управлении: есть ручная настройка и автоматическое регулирование температуры теплоносителя.

Оборудование, полностью соответствующее приведенным характеристикам: насосно-смесительный узел для теплого пола Tim, узел Валтек. Выбрать один из вариантов стоит исходя из площади помещения и необходимой мощности обогрева.

nasosovnet.ru

Насос для теплого пола: описание и особенности подключения

Водяные теплые полы популярны за счет низкой стоимость в момент эксплуатации. Особенно важно это для больших площадей. Сам процесс монтажа стоит недешево. При этом важно соблюдать некоторые технические особенности. В том числе должен быть предусмотрен насос для теплого пола. Какие виды их существуют, а также особенности подключения рассмотрим подробнее.

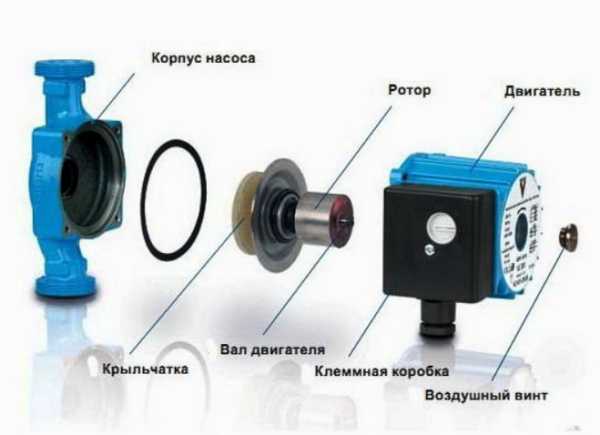

Конструкция устройства

Любой насос для теплого пола продается со следующим набором частей:

• Корпус. Материал металл особой прочности. На корпусе располагают патрубки для входа и выхода теплоносителя.
• Ротор или мотор. Его фиксируют к корпусу. Осуществляет забор и выброс жидкости под давлением.
• Крыльчатка. Задает направление движения теплоносителя в системе.
• Воздухоотводчик или гайка. Служит для отвода воздушной пробки.

Конструкция, которой обладает насос для теплого пола, не отличается особой сложностью. В зависимости от вида может несколько отличаться принцип работы.

Виды оборудования по устройству ротора

Выделяют два варианта такого устройства. Рассмотрим каждый вид отдельно:

• Оборудование с сухим ротором. Мотор и ротор не контактируют с водой, находятся в отдельной камере. Периодически будет требоваться техническое обслуживание такого двигателя. Соединение крыльчатки с ротором идет через резиновые прокладки или манжеты. Мощность оборудования позволяет обслуживать большие площади с хорошим напором. В результате высокий КПД до 80%, равнодушен к качеству воды. Недостатком является повышенное электропотребление, шум при работе, износ уплотнителей. Выпускается три вида конструкций: блочные, вертикальные, горизонтальные (консольные).
• Устройства с мокрым ротором. В таком оборудовании крыльчатка и ротор находятся в рабочей среде, которая одновременно является средством охлаждения и смазывающим материалом. Насос для теплого пола такого плана работает бесшумно, не требует технического обслуживания, есть возможность регулировать скорость подачи теплоносителя, невысокая цена, низкое энергопотребление. Но и недостатки имеются: потребуется отслеживать качество теплоносителя (чувствителен к жесткой воде), низкий КПД от 30 до 50%. Поэтому используется на обслуживании площадей не более 400 кв. м.

Как видно, применение зависит от выбранного агрегата.

Классификация по количеству скоростей

Существует два типа агрегата:

• Односкоростные. Простой вид оборудования, работает в одном режиме с определенным видом температуры.
• Регулируемые. Могут быть двухскоростные или более. Регулировка производительности дает возможность работать в различных режимах и в более широком диапазоне температур, что позволяет существенно экономить на энергозатратах.

Это еще одна характеристика, которая влияет на выбор устройства.

Коллекторные устройства

Эти системы можно выделить в отдельную категорию. Для чего предназначен коллектор с насосом? Теплый пол может быть смонтирован в одном помещении или в нескольких. При последовательном подключении в момент эксплуатации будет существенная разница температурного режима. Это основано на законах физики. Теплоноситель при движении по трубам будет отдавать температуру и остывать. Чтобы максимально снизить такие потери и добиться схожего микроклимата во всех помещениях, предусмотрен насос с коллектором. Он дает возможность параллельного подключения нескольких контуров.

Маркировка

Выбирая циркуляционный насос для теплого пола, следует уделить внимание характеристикам, отображенным на его корпусе. В строке «Тип» можно увидеть и буквы, и цифры:

• UPS – определяет управление или количество скоростей (UP – односкоростные, UPS – трехскоростные, UPE – электронное управление).
• Первая цифра обозначает диаметр патрубков входа/выхода в мм.
• Второе число указывает на высоту подъема теплоносителя. Это может быть 40, 60, 80, т. е. на 4, 6, 8 м или 0,4; 0,6; 0,8 атмосфер.
• А – наличие воздухоотвода или материал корпуса. А – воздухоотвод есть, В – корпус выполнен из бронзы, N – материал корпуса – нержавеющая сталь.
• Третья цифра обозначает монтажную длину.

В маркировку дополнительно вносятся данные об электропотреблении и прочие. Все зависит от производителя. Для выбора оборудования главной является строка «Тип» с условными обозначениями.

Преимущество использования

Монтировать можно теплый пол без насоса. Но в этом случае следует понимать, что отдача от такого устройства будет значительно ниже. Особенно заметно это на больших площадях. Естественная циркуляция теплоносителя по системе не дает возможности равномерного распределения температурного режима. И чем большей длины будет трубопровод, тем ниже температура будет доставаться отдаленным участкам.

Чтобы ее повысить в отдаленной комнате при последовательном подключении, придется увеличивать мощность всей системы отопления. А это будет создавать некомфортный климат в ближних комнатах и существенно поднимет затраты на энергоносители. Циркуляционный насос для теплого пола в значительной мере решает эту проблему.

Основы подбора оборудования

Чтобы грамотно подобрать подходящее устройство, надо соблюдать одно правило – технические характеристики системы должны совпадать с техническими свойствами насоса. То есть на выбор влияют следующие факторы:

• Производительность. Обозначается через кубометры/час. Этот показатель дает понимания того, сколько теплоносителя прокачивается за час работы. Для нормального функционирования весь объем должен трижды прокачиваться за этот период времени. Чтобы выполнить качественный расчет, потребуется учесть ряд факторов: длину и сложность магистрали; материал, из которого выполнен трубопровод; диаметр труб; объем жидкости в системе.
• Давление. Для небольших контуров это значение не так важно, как для трубопроводов большой длины со значительным количеством изгибов. Определившись с производительностью прибора, следует уточнить и рабочее давление — будет ли оно соответствовать техническому заданию.
• Энергопотребление. Лучше подобрать модель с модулем отключения и регулировки мощности. Это позволит значительно снизить затраты на эту статью при эксплуатации.
• Дополнительные характеристики. Важно уделить внимание эксплуатационным особенностям прибора. Благодаря этому в дальнейшем можно избежать ненужных затрат на ремонт.

В итоге можно сделать качественное и недорогое в эксплуатации отопление «теплый пол».

Насосом можно существенно повысить эффективность такого устройства. Но для этого важно рассчитать и правильно подобрать оборудование. Лучше довериться профессионалам. Или воспользоваться калькулятором в интернете.

Насосная группа

Комплектуется узел теплого пола:

• Насосом. Отвечает за циркуляцию жидкости по системе.
• Запорными клапанами. При наборе установленной температуры перекрывают подачу теплоносителя в систему.
• Перепускным клапаном. Предназначен для выравнивания давления между подачей и возвратом.
• Термостатическим и обратным клапанами. Обеспечивают поддержку постоянства температурного режима работы системы.
• Коллектором. Может присутствовать или нет в зависимости от схемы подключения (параллельная или последовательная).

Если правильно подключить водяной пол с тепловым насосом, то можно получить отдельный качественный источник отопления.

Особенности монтажа

Насос для теплого водяного пола может подключаться двумя способами:

• На подачу теплоносителя. В этом варианте есть большой недостаток, особенно характерный для напольных котлов. Вверху обогревательной системы может скапливаться воздух, который будет высасывать насос. В результате появляется вакуум и в этой части котел может закипеть. Это самый большой минус такого подключения. Некоторые профессионалы предлагают такой способ подключения, но при этом рекомендуют периодически выпускать воздушную пробку.

• На обратку. В таких схемах подключения теплоноситель будет с меньшей температурой. Это будет способствовать более длительному сроку использования насоса. А во время вталкивания воды насосом в котел воздушная пробка образовываться не будет.

Есть еще ряд важных моментов, которые следует соблюсти:

• Вал насоса следует устанавливать горизонтально. Если смонтировать в другом положении, то потеря производительности составит около 30%.
• Лучше установить насос на обводной линии системы. Это поможет с минимальными потерями решить проблему с отоплением, если насос сломался или прекратилась подача электроэнергии.
• В момент первого запуска воздушных пробок не избежать при заполнении системы жидкостью. Не следует пугаться. Через клапан или воздухоотвод надо выпустить пробку.

При подключении особых трудностей не возникнет, главное, правильно собрать комплект насосного оборудования.

Неисправности и ремонт

В тепловой системе, особенно в районах с жесткой водой, накапливаются соли, которые могут оседать на деталях насоса. Ротор может заклинить. И если после летнего отдыха помпа перестает работать, то следует аккуратно разобрать прибор, и протолкнуть отверткой крыльчатку. Поддалась и прокрутилась несколько раз — можно устанавливать систему обратно. Эта поломка характерна для систем с мокрым ротором. Особенно аккуратно следует осуществлять это с насосами, которые имеют керамические подшипники. Материал хрупкий, и в случае поломки придется искать подходящую запчасть, осуществлять капитальный ремонт.

Насос для системы «теплый пол с сухим ротором» должен проходит техническое обслуживание, смазывание деталей, замену прокладок. Срок службы таких устройств при правильном уходе длительный.

Профилактика неисправностей

Лучший ремонт – не допустить поломку. Для этого надо выполнить ряд действий:

• Перед запуском системы промыть ее. Это снизит количество мусора и накипи, который может осесть на деталях насоса.
• Заправить магистраль умягченной водой. Или при монтаже предусмотреть в схеме отопления водоумягчители или фильтры.
• На летний период воду не сливать из системы.
• За нерабочий сезон раза 3-4 запустить насос на некоторое время.

Все эти меры значительно снизят риск появления неисправности насоса.

Подключение насоса к теплому полу можно осуществить своими руками.

Сложность составляет грамотный расчет и подбор оборудования. Лучше предусмотреть параллельную схему подключения с устройством коллектора. Это позволит наиболее равномерно прогревать все комнаты. Монтаж следует осуществлять согласно инструкции. От этого этапа зависит качество работы теплого пола. Еще одним важным моментом является профилактика неисправностей и правильная эксплуатация. Если учесть все эти нюансы, то качество дополнительного отопления позволит обеспечить максимально комфортный микроклимат в жилье с минимальными затратами на энергопотребление.

Итак, мы выяснили, что собой представляет насос циркуляционный для пола.

fb.ru

смесительный узел, схемы и варианты

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70^оС-85^оС. Иногда выше, иногда ниже — зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50^оС нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола — 40-45

оС.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте — это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Смесительный узел

Разберемся с устройством смесительного узла.  Он может быть реализован двумя способами:

• с использованием двух клапанов: двухходового и балансировочного;
• трехходовым клапаном.

Обе схемы имеют достоинства и недостатки. Первая схема хороша тем, что к коллектору подается теплоноситель постоянной температуры. Но ее применение ограничено из-за того, что площадь обогрева не должна превышать 200м² (из-за ограничения пропускной способности клапанов).  Система собранная по второму варианту пропускать может более значительные объемы, но регулировка температуры идет скачкообразно. С этим можно смириться, так как инерционность стяжки велика и скачки эти не ощущаются. Но в такой схеме возникают временами ситуации, когда постоянно подается горячая вода без подмеса (при сбоях автоматики и неисправностях клапана). Рассмотрим подробнее, как работают обе схемы.

Фабричный вариант смесительного узла от Valtec

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система — единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Если котел может выдавать температур теплоносителя 40-45оС, то его подключают напрямую к коллекторной группе

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол», необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

teplowood.ru

Как подобрать насос для теплого пола

Водяной обогрев пола предполагает большое количество труб с изгибами, которые создают преграды для свободного потока воды. Преодолевать эти преграды предназначен центробежный насос.

Проходя по трубам, вода теряет температуру, а значит давление в системе тоже падает, поэтому насос должен входить в отопительную группу. Включаться агрегат должен в момент понижения давления, после подогрева воды отключаться и быть способным работать на нескольких скоростях.

Принцип работы

Схема подключения насоса в системе теплый пол. (Для увеличения нажмите)

Водяной насос для теплого пола называют циркуляционным, потому как от его работы зависит циркуляция воды в системе отопления. Без насоса можно монтировать полы площадью максимум до 80 м².

При обустройстве полов большей площади длина выложенных труб увеличивается. Чтобы горячая вода достигала всех уголков пола, требуется принудительная циркуляция воды, которую создает водяной насос.

Конструкции центробежных агрегатов очень схожи. В основе насоса рабочее колесо, закреплено оно к приводному валу в корпусе рабочей камеры. У рабочей камеры два входа:

• всасывающий;
• нагнетательный.

Когда крыльчатка, приводимая в движение электродвигателем, вращается, происходит увеличение объема в зоне каждой из лопаток благодаря конструкции рабочей камеры. Создавшееся разряжение позволяет жидкости из приемного отделения перейти в рабочую камеру. Дальше вода с помощью вращающихся лопаток подается к выходному отверстию. А далее с помощью центробежной силы подается в нагнетающий канал.

Классификация

Есть агрегаты двух видов:

1. Сухой тип – жидкость не контактирует с ротором двигателя, для изоляции используется резиновые кольца или манжеты. Мощный, с высоким КПД. Нейтрален к жесткости воды.
2. Мокрый тип – моноблочная конструкция, ротор вращается в жидкости, которая служит в данном случае смазочным материалом. Работает бесшумно. Сохраняется рабочее состояние длительный период из-за минимального износа частей. В связи с малой мощностью, потребляет малое количество электроэнергии.

Классификация по скоростям:

• односкоростные – работают с одним температурным режимом;
• многоскоростные – скоростей больше двух, применимы для любых систем с разными температурами.

Для обустройства поверхности теплого пола идеальным может быть выбор трехскоростного типа. При прохождении воды по трубам уменьшается ее температура. Чем стабильнее скорость движения, тем равномерней происходит теплоотдача по всей поверхности.

Особенности корпуса

Насосы, используемые для обустройства теплого пола, обычно изготавливают простых и схожих конструкций.

Требования к конструкции следующие:

1. На изготовление корпуса используются прочные материалы: сталь нержавеющая, литой чугун, бронза (универсальные), либо особой прочности пластик.
2. На корпусе должны быть патрубки, чтобы подсоединять трубы.
3. Идеально, если крыльчатка будет изготовлена из износостойкого материала.
4. На корпусе должно быть приспособление для удаления воздуха из системы.

Рекомендации по выбору

Чтобы обеспечить нормальную циркуляцию горячей воды в системе, следует подбирать агрегаты, исходя из следующих рекомендаций:

1. В водной среде содержится кислород, поэтому не стоит устанавливать помпу с чугунным корпусом.
2. В водной среде достаточно большое содержание солей, которые могут оседать на роторе при температуре + 55°С и выше. Поэтому должен быть предусмотрен регулятор температуры, который отключит агрегат при определенном ее повышении, то есть работать как станция.
3. Если отопительный котел со стандартной панелью управления, в этом случае подключают таймер.

[advice]Замечание специалиста: чтобы обустроить теплый пол в индивидуальном жилище, не требуются насосы большой мощности. С такой работой вполне справится насос мокрого типа. Работает он тихо, технического обслуживания не требует, имеет длительный срок эксплуатации, к тому же цена на данный агрегат невысокая.[/advice]

Лучшие из лучших

Отличное качество продемонстрировали марки Grundfos (датские агрегаты) и Wilo — немецкого производителя.

Продукция обеих марок широко представлена в Интернете. Когда произведен расчет всех параметров, не сложно сделать онлайн выбор.

Grundfos – наиболее популярная марка. При выборе этой марки надо рассчитать требуемую мощность, которая бывает от 25 до 245 Вт. Основное преимущество данных агрегатов: дополнительное оснащение автоматическими блоками управления.

Совсем не уступает по качеству помпы марки Wilo. Их устанавливают по следующим причинам:

• обладают способностью поддерживать постоянную температуру воды;
• способны работать непрерывно, бесшумны, малое потребление энергии.

При подборе циркуляционного насоса нужно точно рассчитать требуемую мощность агрегата. Калькуляцию производят по формуле: Q = N /(t2- t1).

В формуле указаны: Q – производительность; N – мощность котла; t2 – температура после котла; t1 – температура в трубах.

После сбора всей информации выбрать можно подходящую для конкретных условий помпу. Каждый вид агрегата сопровождается подробным описанием и маркировкой.

Важно учесть рекомендуемые правила установки агрегата. К примеру, Grundfos устанавливают только горизонтально.

Циркуляционный насос не должен создавать большое давление в трубах, реагируя на понижение температуры теплоносителя. После окончания монтажных работ требуется прокачать всю отопительную систему, стравить воздух. Выполнение правил установки обеспечивает длительность эксплуатации.

Смотрите видео, в котором подробно разъясняется, как подобрать циркуляционный насос для теплого пола:

teplo.guru

как рассчитать, подобрать и установить

Для обустройства системы отопления «теплый пол» обычно применяют двухконтурные обогревательные котлы. Но, поскольку они предназначены, главным образом, для обогрева помещений путем установки там отопительных настенных нагревателей, то может потребоваться дополнительное оборудование – насос для теплого пола.

В каких случаях не обойтись без монтажа насоса

Практически все двухконтурные котлы оснащены циркуляционными насосами, которые обеспечивают устойчивую подачу теплоносителя с температурой до 60 °С. Поэтому при небольшой площади поверхности пола, нуждающейся в отоплении (до 40-50 м²) дополнительный насос или группа не нужны. Для остальных случаев его монтаж обязателен в силу следующих обстоятельств:

• Трубопроводы теплого пола, зачастую, намного меньшего поперечного сечения, чем трубы отопительной системы, вследствие этого возникают теплопотери. В результате котел будет перегреваться, а для твердотопливных мини-моделей – расходоваться больше топлива.
• Ряд отопительных котлов вообще не предусматривает низкотемпературный режим эксплуатации. Для настенных нагревателей это приемлемо, а для теплых полов – нет: многие группы покрытия, например, дубовый паркет, ламинат и т.д., высоких температур не переносят, и деформируются. Поэтому при расчете схемы теплого пола дополнительно появляется смесительный узел, снабжаемый термостатическим датчиком для регулировки температуры.
• Если стены помещений дома возведены из одного материала и, следовательно, обладают одинаковыми показателями теплоемкости, то полы могут быть изготовлены из материалов с резко различными теплофизическими характеристиками. Например, в ванной комнате пол может быть выложен керамической плиткой, а в комнатах — быть наливным. Как следствие, требуемая температура для каждого отопительного контура будет различной. При расчетах следует также учитывать сколько зон дома, например, лестничные пролеты многоэтажных зданий, вообще не смогут быть обогреты теплыми полами.

Следует также учесть, что во многих случаях «заставить», чтобы одновременно и группа нагревателей, и теплый пол работали от одного отопительного котла не получится, поскольку эксплуатационные требования к этим системам слишком разнятся.

Расчет параметров и эксплуатационных характеристик оборудования

h3_2

При разработке схемы отопления теплого пола часто предусматривают монтаж двух дополнительных узлов: коллектор и смесительный узел. Первый узел нужен для обеспечения подачи теплоносителя раздельно до каждого отопительного контура, а второй узел регулирует температуру теплоносителя для прямой и обратной ветвей. Для дома в два и более этажей приходится предусматривать по циркуляционному насосу на каждый этаж либо применять установку сдвоенного агрегата.

Правильно подобрать агрегат следует с учетом следующих параметров:

1. Требуемой подаче, которая, в свою очередь, зависит от того, сколько этажей в доме, какие длина и диаметр трубопроводов.
2. Расходу, который определяется в зависимости от места монтажа котла.
3. Суммарных значений гидросопротивления системы отопления, которые зависят от количества и конструкции узлов запорной и распределительной арматуры.
4. Сколько градусов разницы должно быть между начальной и конечной температурами теплоносителя.

Большинство производителей данных изделий заявляют о невозможности применения в качестве теплоносителя бытовых антифризов, хотя при замкнутой системе обогрева и наличия двух автономных контуров у котла, это обстоятельство некритично. Наоборот, вода, где всегда присутствуют водорастворимые соли магния и железа, способствует образованию накипи.

Останавливаясь на варианте с бытовым антифризом, следует применять только составы на основе пропиленгликоля или глицерина, поскольку этиленгликолевые антифризы очень токсичны.

Типовая маркировка циркуляционного насоса, при помощи которого производится подключение системы теплого пола, включает в себя три числовых характеристики. Первое число указывает диаметр присоединительных трубопроводов в мм, второе устанавливает, сколько этажей может иметь дом и, следовательно допустимую высоту подъема теплоносителя в дм, третье определяет допустимую длину трубопроводов.

Для более точного выбора оптимальной модели агрегата необходимо сделать ряд расчетов.

Рассчитать минимально допустимую производительность. Для воды используется зависимость:

Q = 0,86*P_н*(t_пр — t_обр),

где:

P_н –мощность отопительного агрегата, кВт;

t_пр – температура в прямом отопительном контуре, ° С;

t_обр – температура в обратном отопительно м контуре, ° С.

С учетом форсмажорных ситуаций, значение фактической производительности по сравнению с результатами расчета увеличивают на 15-20%.

Сделать расчет требуемого напора:

Н = (П*L+Σk)/1000,

где:

Н – напор агрегата, кПа;

П – гидросопротивление погонного метра трубы;

L – длина трубопровода в наибольшем из отопительных контуров, м;

Σk – коэффициент запаса мощности, составляет 1,10-1,15.

Поскольку напор обычно задается в атмосферах, то напомним: 1000 кПа ≈ 1 атм. По расчетным данным нужно правильно сделать выбор параметров циркуляционного насоса.

Как выбрать производителя и модель насоса

Сравнивая расчетные показатели с фактическими, указанными на шильдике агрегата, нужно подобрать модель, характеристики которой соответствуют средней части его расчетных значений и объему отапливаемого дома. Тогда насос не будет перегреваться и при подключении обеспечит оптимальные условия для прокачки теплоносителя.

Выбор марки оборудования нужно сделать с учетом следующих обстоятельств:

• Для помещений площадью до 300 м² более правильно выбрать насос с узлом так называемого «мокрого» ротора, поскольку крыльчатка в таких агрегатах постоянно находится в теплоносителе, они работают тише и меньше изнашиваются;
• Для домов имеющих три и более этажей, подходят циркуляционные водяные насосы с узлом «сухого» ротора — они мощнее, и потому при подключении обеспечат надежное функционирование системы теплого пола со значительной протяженностью трубопроводов. Повышенный шум от таких агрегатов нивелируется их монтажом в технических помещениях дома. Хороший вариант в таком случае – насосная группа либо сдвоенный насос;
• При выборе материала корпуса учитывают, что бытовой антифриз не обладает ярко выраженными окислительными качествами, поэтому корпус насоса может быть чугунным. В остальных случаях, лучше приобретать агрегаты в корпусе из нержавеющей стали или из полимеров;
• Модели, имеющие встроенный терморегулятор, обеспечивают предохранение рабочей крыльчатки от отложения на ее поверхности накипи от горячей воды;
• Наиболее авторитетными производителями подобного оборудования считаются торговые марки Grundfos (Дания) и Wilo (Германия). Из более бюджетных вариантов можно упомянуть фирмы DAB (Польша) и Sprut (КНР).

Монтаж и эксплуатация

При установке и подключении водяных циркуляционных насосов следует помнить о следующем:

1. Монтаж должен быть выполнен таким образом, чтобы рабочий вал располагался горизонтально, иначе фактическая мощность снижается на 25-30%.
2. Для системы теплого пола, изделие целесообразно монтировать в обратной ветке, по схеме с байпасом. В противном случае может создаться разрежение теплоносителя на выходе из отопительного котла с его резким перегревом.
3. Перед пуском водяного насоса из коллектора обязательно стравливают воздух.

Установка оборудования ведется в следующей последовательности: устанавливается байпас, до и после агрегата к линии присоединяются два крана Маевского, а перед насосом дополнительно – еще и очистной фильтр.

Наиболее часто встречающейся проблемой при эксплуатации рассмотренных изделий является их повторный запуск после длительного простоя. Дело в том, что во время работы в период предыдущего отопительного сезона, на подвижных частях водяного насоса откладывается значительное количество накипи. Провернуть крыльчатку можно и вручную, но лучше разобрать агрегат, извлечь ротор и тщательно очистить всю внутреннюю поверхность от отложившихся солей.

domotopim.ru
