Навес из поликарбоната своими руками

Открытая парковка у частного дома, крыльцо, балкон, уличный бассейн, зона для барбекю, цветник с нежными сортами, переходы между домом и хозяйственными постройками – мест и объектов, которые желательно, а то и обязательно нужно защищать от атмосферных осадков и солнца предостаточно. И потому фабричные и самодельные навесы из поликарбоната приобретают все большую популярность. Этот материал является хорошей альтернативой металлу, пластику и дереву, плюс имеет некоторые особенности, которых нет у других.

фото навеса из поликарбоната во дворе частного дома

Изготовить навес из поликарбоната своими руками вполне реально, даже без специального опыта, но если вы хотите, чтобы он служил долго и в полной мере выполнял поставленную задачу, потребуется пошаговая инструкция от профессионалов…

С чего начинать

Любое строительство должно вестись по определенному плану. Даже если вы всего лишь хотите сделать небольшой козырек из поликарбоната своими руками, будет лучше, если заранее определить последовательность действий. Так вы сможете избежать ошибок и пропусков обязательных этапов, необходимости переделывать почти готовую конструкцию и трат на замену испорченных материалов и лишних покупок.

фото: навесы козырьки из поликарбоната, навесы для автомобилей из поликарбоната, дачные навесы из поликарбоната.

Поэтому, нужно учесть все нюансы – планируемый размер, форму, толщину, тип материала, желательный цвет, светопропускаемоть и теплоизолирующие свойства, превалирующую погоду и даже силу и направление ветра!

А начинать планирование стоит с сублимации планов и задумок в визуальную картинку. То есть, нужно сделать чертеж навеса из поликарбоната, пусть приблизительный, но достаточно ясный для того, чтобы самому понять, что вы хотите, и насколько реально и адекватно строение будет в данном случае.

Составление чертежа с учетом особенностей применения

Популярность данного вида термопластов сыграет в этом моменте вам на руку. В Сети на навесы из поликарбоната своими руками чертежи и фото представлены в огромном количестве. Так что не нужно заканчивать инженерно-технологический техникум, достаточно открыть галерею по запросу и выбрать подходящий. Очень хорошо, если при этом вы будете смотреть не только форму и предназначение, но и сопоставите условия, для которых была создана схема, с теми, что на вашем участке.

Правила подбора размеров

Если повезет, найденная схема на навес под поликарбонат своими руками будет уже готовой, и на ресурсе даже будут приведены технологические расчеты по необходимым материалам. В противном случае, придется ее корректировать, и здесь важно помнить, что навес обычно не имеет стен, то есть, покрытие нельзя делать впритык под накрываемую зону. Вот несколько советов, как правильно делать навес из поликарбоната «с запасом»:

  • Если это подвесной навес-козырек, то его стороны должны выступать сантиметров на 30 за территорию, которую требуется укрыть
  • Если это конструкция на опорах, например, под автомобильную стоянку, то тех же 30-40 см нужно оставить между всеми габаритами машины и стойками
  • Если это бассейн, цветник, зона отдыха или «домашнее производство» вроде столярки на открытом воздухе, то запас к фермам лучше сделать еще больше

Нужно помнить и про высоту – правильный навес из поликарбоната в самой низкой точке должен быть не ниже 180 см!

Обрешетка

Площадь поликарбонатных навесов варьируется от нескольких десятков квадратных сантиметров, до сотен метров. Естественно, что такими глобальными проектами должны заниматься специалисты, и расчеты это их забота, но даже на пол-листа только опоры по периметру недостаточно. Потребуется обрешетка с правильно выбранным шагом. Он зависит от толщины материала и предположительной ветровой и весовой нагрузки на метр квадратный.

В тех регионах страны, где изготовление и установка навесов из поликарбоната технически и экономически оправдана, можно воспользоваться следующей табличкой-подсказкой:

                Толщина и шаг (см)

Нагрузка (кг/м2)

6 мм8 мм
ширинадлинаширинадлина
100105х79, 90х90, 82х103120х90, 95х95, 90х110
15088х66, 76х76, 70х86100х75, 83х83, 75х90
20080х60, 69х69, 62х7885х65, 76х76, 65х85



Более толстые разновидности не включались, так как они используются для больших площадей, а лист толщиной 4 мм слишком слабый для подобных задач.

Форма для поликарбонатных навесов

Общая конфигурация, «покрой» по плану – квадрат, прямоугольник, овал, круг или многогранник, зависят от предназначения и размещения. А вот форма самого каркаса покрывающей части может быть разной. Правда, конструкция навеса из поликарбоната и здесь должна учитывать особенности его назначения, типа и размещения:

  • Односкатный – выбирают в тех случаях, когда сток воды должен быть направлен в конкретную сторону по техническим условиям или для завершенности архитектурной композиции

фото: навесы из поликарбоната для дачи,

  • Двускатный – лучше защищает от осадков и ветра, обычно имеет больший угол ската, а значит, на покрытии зимой меньше скапливается снег

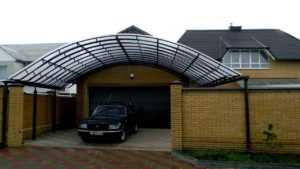

фото навеса из поликарбоната во дворе для машины

  • Арочный – по характеристикам похож на двускатный, но не имеет центрального ребра, зато сборка навеса из поликарбоната этого типа требует специального оборудования и навыков по сгибанию металлопрофиля или серьезного плотницкого опыта

навес из поликарбоната пристроенный к дому

  • Купольный – круглый или овальный, оригинальный, но требующий больше трудозатрат, такой предпочитают устанавливать на беседках и зонах отдыха

фото: навесы из поликарбоната во дворе частного дома, дачи

  • Каскадный – сборная разноуровневая конструкция, обычно арочного типа, используется для примыкающих к стенам навесов

навесы из поликарбоната во дворе частного дома

Если вы совершенно себе не представляете, как делать навес из поликарбоната и вообще только налаживаете дружбу с инструментом, советуем выбирать максимально простые варианты – односкатный или двускатный. Потренируетесь, и потом можно будет строить что-то сложнее, в том числе и обустроить раздвижной навес из поликарбоната своими руками, а это уже уровень!

раздвижные навесы из поликарбоната во дворе

Материалы и инструменты

План и чертеж, это отлично, но нужно из чего-то сооружать и чем-то работать – потребуются материалы для навеса из поликарбоната и инструменты для обработки и крепления:

  • Элементы основы и каркаса
  • Покрывающий материал, по необходимости детали соединений
  • Строительный нож (для толстых листов дисковая пила с неразведенными мелкозубчатыми дисками или электролобзик)
  • «Болгарка», дрель (перфоратор) и шуруповерт
  • Рулетка и строительные карандаши (маркер), уровень
  • Крепеж в достаточном количестве

Если предполагаются земляные работы, понадобится шанцевый инструмент, бетонные – минимум корыто и мастерок. Теперь подробней о некоторых моментах.

Металлический или деревянный

Из чего строить навес своими руками – из металла и поликарбоната, или с деревянным каркасом, решать вам. Нужно учесть доступность и стоимость металла и дерева в вашем регионе, наличие специализированного инструмента и желаемую стилистику.

Металлические конструкции имеют более современный вид, прочнее, но более дорогие и тяжелые. Деревянные хороши для участков, выдержанных в деревенском (кантри) и подобных стилях, брус и доски дешевле металла, но не прощают ошибок в обработке и при устройстве защитного покрытия. Конечно металл долговечней, а металлические строения не подвержены усадке, но и дерево при правильной защите без проблем служит 50 и больше лет!

фото навеса из поликарбоната примыкающий к дому

Профиль для навеса из поликарбоната лучше брать прямоугольный – с ним легче работать новичку, особенно, если для креплений будет использоваться сварка!

Сотовый или монолитный

«Полигаль» производит оба вида строительного поликарбоната, так что, выбирая тип покрытия, нужно в первую очередь помнить об их отличиях друг от друга. Построить навес из сотового поликарбоната своими руками выйдет дешевле, так как цена у него меньше. С другой стороны ремонт такого покрытия требуется чаще, потому что тонкий слой пробить легче, чем монолит, и хотя обычно воду покрытие не пропускает, но визуальная привлекательность падает.

Сотовый, естественно, легче монолитного, и хотя имеет большую светопропускную способность, но за счет многократного преломления лучей лучше защищает от ультрафиолета. Но при недостаточном опыте его легко повредить во время монтажа, а допущенные ошибки в расчетах и креплении быстро скажутся на целостности и надежности конструкции.

По степени прочности на изгиб и пластичности материалы похожи. При этом многослойность дает лучшие показатели по теплоизоляции, так что если предполагается не просто устройство навеса из поликарбоната своими руками, но сооружение специальной конструкции типа парника, то от монолитного лучше отказаться. Когда все выбрано и приготовлено, можно приступать к строительству.

Подготовка основы

Проще всего навесы из поликарбоната сделать самому, если использовать для основы стену и фундамент готового строения. Здесь ничего дополнительно создавать не нужно, а базовые фермы крепятся на анкерные болты – высверливается отверстие, наживляется стойка, выставляется по уровню и фиксируется. Но такое возможно далеко не всегда, и подготовка основания, это самый продолжительный этап:

  1. Выкапываем ямы 30х30 см глубиной около полуметра в точках, где будут стоять опоры
  2. Ямы засыпаем щебнем или устраиваем в них каркас из арматуры
  3. Готовим цементно-песчаную смесь в пропорции 3 к 1 и заливаем основу
  4. Ждем положенный срок до полного застывания и набора прочности (до 2-х недель)

После этого можно сверлить отверстия под анкера. Конечно, можно стойки сразу вмуровывать в фундамент, но такой способ априори не подойдет, если вы решили построить навес из поликарбоната своими руками с использованием деревянных опор. Плюс, усадка бетона может «потянуть» ферму в сторону, нарушив задуманную геометрию, что особенно плохо, если рядом стена дома – выправить форму и уровень только поперечинами будет почти нереально.

Сборка каркаса

Самая ответственная часть работы, это установка опорных столбов. Если ее выполнить качественно, то в дальнейшем проблем не будет. Особенно важна точность размещения и положения основных стоек в том случае, если металлопрофиль (брус) уже нарезан по заранее рассчитанным размерам.

Рекомендуем! Все порезки (гибку) точки креплений делайте по мере необходимости. Ошибка в пару миллиметров всего на нескольких элементах может существенно усложнить монтаж навеса из поликарбоната своими руками, и увеличить общую стоимость. Не спешите, лучше потратить минуты на дополнительную проверку, чем часы и дни на переделку!

По мере установки опорных стоек обязательно проверяйте соответствие необходимому уровню по вертикали и (или) горизонтали. Это вопрос не только беспроблемности дальнейшей работы, но эстетики конечного результата и функциональности конструкции. Если крепление сварное, желательно использовать поперечные фермы на всю длину вектора (соединяя крайние точки).

Как вариант, изготовление навеса из поликарбоната своими руками можно частично провести на земле. Выберите ровную площадку и на ней соберите установочный каркас с использованием уровня. Так наживлять резьбовые соединения и точки сварки гораздо легче и удобней, можно обойтись минимумом помощников и даже вообще без них. Правда подъем готовой конструкции наверх сложнее и, скорее всего, потребует применения лебедки или крана. Далее постройка навеса из поликарбоната своими руками подразумевает шлифовку швов и срезов, покрытие защитной краской.

Как гнуть профиль

Если вы человек рисковый, или же обычный козырек делать умеете, посмотрели хорошее видео, как сделать полукруглый навес из поликарбоната своими руками, и решили взяться за такую конструкцию, то вам придется не только резать, но и гнуть профиль. Для этого существуют специальные станки, но их стоимость делает покупку только для домашнего пользования нецелесообразной.

Варианты ехать на стройку или профильное предприятие отметаем по нескольким причинам:

— таковых просто может не быть рядом;

— как уже говорилось, лучше подгонять размер в процессе;

— мы делаем навес из поликарбоната своими руками!

Поэтому вспоминаем дедовские способы получить подобный «покрой»:

Подрезы

В нужной точке труба (профиль) надрезается на глубину 6-8 мм, что нарушает жесткость и позволяет согнуть ее в противоположную от надпила сторону. После того, как стойка получит нужную форму, все места подрезов желательно «залатать» с использованием сварки. Альтернатива – клинообразные подпилы и сгибание в их сторону.

Нагрев

Другой вариант – нагреть трубу и в самодельных опорах или тисках быстро вручную согнуть. Но есть нюанс! При подобном способе часто происходит сплющивание в точке изгиба, и дальнейшая установка поликарбоната на навес своими руками будет сопровождаться зазорами либо нарушением геометрии листов. Поэтому, чтобы сохранить форму сечения, предварительно утрамбуйте внутрь влажный песок.

Монтаж покрытия

После того, как каркас готов, пора поговорить о том, как правильно накрыть навес поликарбонатом своими руками, ведь здесь есть свои требования. В частности арочные конструкции из сотового ПК порываются так, чтобы изгиб приходился вдоль ребер жесткости – даже если и удастся согнуть материал поперек без поломок, он все равно растрескается под напором ветра и давлением снега.

Для лучшего понимания предлагаем посмотреть видео – это не про монтаж поликарбоната на навес видео, но о радиусах изгиба разных видов и сортов материала. Так что пригодится, если вы задумались о самостоятельной доставке или пересылке.


Проще всего, когда площадь небольшая, и достаточно одного листа или его части. Материал укладывается защитной пленкой кверху, снимать ее желательно только по завершению всех работ, чтобы избежать повреждений. Нужно помнить о нюансах крепления:

  • Любые постройки из поликарбоната своими руками нужно проводить с использованием термошайб, которые уплотняют точку крепления и компенсируют температурные деформации материала
  • Саморезы нужно вкручивать строго вертикально, между ребрами жесткости, не ближе 3-4 см к краю листа
  • При креплении нельзя пережимать саморез или оставлять его свободным – в обоих случаях все закончиться повреждением покрытия

Для примера фотография, как не нужно делать…

и видео как правильно покрыть навес поликарбонатом своими руками.

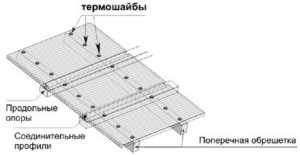

Соединение листов поликарбоната проводится с использованием специального разборного НР-профиля с резьбовым креплением и защелкивающейся крышкой.

При этом нужно снять со стороны соединения пленку для плотной фиксации. Торцы закрываются специальным профилем и перфолентой, чтобы сохранить эстетику, а в случае с сотовым материалом не допустить засорения каналов. Если все сделать правильно, ваш автомобиль (клумба, крыльцо, бассейн) получат красивую и достаточно долговечную защиту от ультрафиолета и осадков, а участок (дом) приобретут завершенный вид.

фото навеса к дому из поликарбоната

Похожие статьи

Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

  • Полукруглая форма свода не дает снегу скапливаться на крыше.
  • В дождь вода сливается только на две стороны.
  • Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
  • Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

Навес арочного типа с крышей из цветного поликарбоната

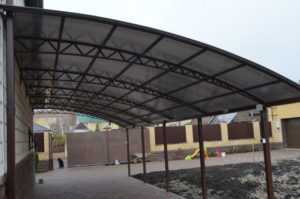

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

  • В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
  • Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

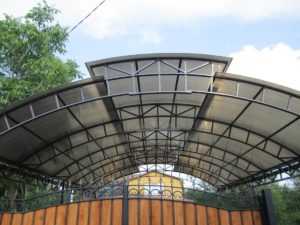

Трехступенчатый каскадный навес из металла и поликарбоната

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

  • Не требуется сгибания профилей, как в случае с арочными кровлями.
  • Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
  • При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Односкатный навес из дерева с кровлей из поликарбоната

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

  • Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
  • Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
  • Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатный поликарбонатный навес на металлокаркасе для печи

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

  • Размер и местоположение будущей постройки.
  • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
  • Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
  • Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.  Чертеж арочного навеса с крышей из поликарбоната

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

  • Минимальное сечение – 40х40 мм.
  • Толщина металла – от 1 мм.
  • Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
  • Рекомендуемая глубина фундаментных ям – от 50 см.
  • Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.
Чертеж двускатного навеса из металла и поликарбоната

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м2 лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

  • Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
  • Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
  • Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.
Небольшой деревянный навес с поликарбонатной крышей

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

  • Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
  • Внутрь устанавливаем арматурный каркас.
  • Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
  • Анкерами прикручиваем опоры к фундаменту.
Бетонирование опорных стоек для строительства поликарбонатного навеса

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Установка опор передней части навеса из поликарбоната

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.  Монтаж привязки поликарбонатного навеса на стену дома

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

  • При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
  • Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
  • Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.
Специальный трубогибочный станок для изготовления каркаса арочного поликарбонатного навеса

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Приваренные к стене фермы для навеса из поликарбоната

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Установка прогонов для поликарбонатного навеса

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Монтаж боковин на каркас поликарбонатного навеса

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.  Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

  • Строгая вертикальность вкручивания саморезов.
  • Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
  • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
  • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.
Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.  Монтаж термошайбы для крепления листа поликарбоната к навесу

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

  • Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
  • Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.
Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.  Монтаж поликарбоната на навес при помощи разъемного профиля

Дополнительная фурнитура

90 фото привлекательных идей для кровли

Легкое сооружение на приусадебном участке защитит от непогоды в любое время года. Перед тем, как приниматься за проектирование, следует внимательно просмотреть фото навеса из поликарбоната. Это позволит подобрать наиболее подходящий вариант.

Навес несложно сделать самостоятельно, он позволит сохранить естественное освещение. Под ним просто организовать комфортное место отдыха.

Прозрачная конструкция отличается хорошей механической прочностью, она стала отличной альтернативой стеклянным элементам в современном строительстве. Навес из поликарбоната станет идеальным решением для автомобиля, беседки, бассейна. Такая конструкция органично вписывается в окружающий ландшафт.

Содержимое обзора:

Преимущества поликарбоната

Чтобы соорудить конструкцию над входом в здание или над автомашиной применяется композитный лист. Он отлично гнется, обеспечивает рассеивающий эффект. Современный навес из поликарбоната будет препятствовать возникновению звуков при дожде. Он отлично моется, но не следует для него использовать органические растворители.

Не забудьте посетить этот источник полезных идей о ландшафтном дизайне!

Поликарбонат имеет следующие преимущества:

  • Привлекательная цена.
  • Прочность и надежность получаемого сооружения.
  • Возможность получить конструкцию любой формы.
  • Прозрачность материала.
  • Не боится перепадов температур.
  • Простой монтаж.

К недостаткам материала относят то, что со временем под воздействием ультрафиолетовых лучей его прозрачность снижается. Спустя 12 лет он становится ломким.

Чтобы получить визуально монолитную конструкцию, применяют специальные методы сварки композиционных элементов. Можно использовать также склейку для этого материала.

Монолитный поликарбонат выглядит презентабельнее, но его сложнее обрабатывать. Для него необходимо прочное основание. Он часто применяется строителями для имитации стеклянных элементов.

Расчет и подготовительные работы

Чтобы получить прочный козырек и каркас с минимальными расходами, следует правильно провести расчет. Для этого нужно знать площадь навеса. Важно учесть, что толщина листа подбирается так, чтобы он мог выдержать снег зимой. Надежность конструкции в основном зависит от основания.

Затем устанавливается вертикальная нагрузка. Многие владельцы коттеджей и загородных домов интересуются, как сделать навес из поликарбоната. Справиться с подобной задачей можно самостоятельно, не привлекая к этой задаче специалистов.

В первую очередь требуется разработать чертежи, на которых обязательно указываются все размеры. Нужно также определиться с расположением силовых элементов и их количеством. Стоит обязательно учитывать силу воздушных потоков, характерных для местности, где устанавливается навес. Если он монтируется для машины, то его размеры должны быть больше автотранспортного средства.


Следующим шагом станет определение толщины элементов опоры. Следует позаботиться об инструментах для выполнения работ. Количество материалов, которое нужно приобрести, зависит от созданного проекта.

Перед монтажом следует позаботиться об обустройстве площадки под ним. Наиболее практичным решением станет плитка. Перед ее укладкой размечают места, где будут устанавливаться опоры, которые следует залить бетоном. Последующие операции выполняются спустя 3 дня.

Навес из поликарбоната своими руками

Чтобы правильно выполнить установку конструкции, выверяются обязательно все размеры навеса из поликарбоната. Высота вертикальных элементов должна быть одинаковой, на них выкладывается продольная балка. Она крепится с помощью электросварки. Вторая балка монтируется на вертикальную стену здания. Между ними фиксируются металлические элементы.

На поликарбонат наносится специальное покрытие, которое необходимо для снижения неблагоприятного воздействия солнечных лучей на структуру материала. Сверху изготовитель предусматривает специальную защитную пленку на покрытии, ее снимают после монтажа.

Перед проведением укладки листы режут электропилой. Для крепления поликарбоната приобретаются специальные наборы, в которые входят подкладки, уплотнители, саморезы.

На завершающей стадии на навес крепятся декоративные полоски, которые закрывают швы. Чтобы закрыть внутреннюю полость материала от пыли и исключить попадание влаги, боковые торцы заклеивают перфорированной лентой.


Особенности монтажа

Самостоятельное выполнение работ позволит сэкономить финансовые средства. Если вас интересует, как сделать навес из поликарбоната, то необходимо учесть, что все работы осуществляются в соответствии с разработанной схемой.

Это позволит возвести надежную и долговечную конструкцию. Она эстетически привлекательно выглядит, есть возможность выбрать подходящий цвет листов материала.

Грамотный монтаж подразумевает наличие специальных компенсационных зазоров. Поликарбонат отличается высоким коэффициентом теплового расширения. Если указанное условие не выполняется, то материал быстро теряет свои эксплуатационные характеристики. Не нужно сильно затягивать саморезы.

Для частного домовладения может быть выбрана конструкция, в которой одной из опор выступает стена дома. Материал позволяет сделать отдельное сооружение, для крепления которого используются металлические элементы. Практичный навес украсит приусадебный участок, отлично впишется в окружающую обстановку.

Фото навеса из поликарбоната

красивые двухуровневые и другие навесы. Как сделать их своими руками по чертежам?

Поликарбонат на сегодняшний день один из самых популярных материалов для навесов. Он одновременно пропускает свет и защищает от зноя, удерживая ультрафиолет. В зависимости от конструкции каркаса навес из полимера способен поддержать любой стиль хозяйского дома: классический, исторический или ультрасовременный. Если им покрыть придомовую территорию, она всегда останется чистой, какие бы ни выпадали осадки. Под навесом можно спрятать машину, отдохнуть, пообедать с друзьями.

Массивный металл и монолитный пластик, имитирующий стекло, создают простую и лаконичную конструкцию навеса в стиле лофт.

Описание

Прозрачность и воздушность материала делает навесы ненавязчивыми – эти характеристики помогают им встроиться в любой дизайн придомовой территории. Данный полимер используют для навесов над пространством всего двора, им покрывают зону отдыха, детскую площадку, вольеры с животными, размещают у летней кухни или любой другой хозяйственной постройки, возводят над стоянкой для машин.

Поликарбонат является на редкость удачным материалом для навесов. Изучив его характеристики, можно обнаружить массу достоинств:

  • он способен пропускать свет на 85-90%, при этом задерживая пагубные ультрафиолетовые лучи;
  • поликарбонат отличается высокой прочностью, по которой превосходит акрил в 10 раз, а стекло в 100 раз;
  • полимер долговечен;
  • огнестоек;
  • навесы из данного материала получаются воздушными, утонченными и экстравагантными;
  • поликарбонат намного легче стекла и любых кровельных материалов;
  • он выдерживает большой температурный диапазон от -45 до +120 градусов Цельсия;
  • такой полимер несложно монтировать – он легок, не бьётся как стекло, шифер или черепица, безопасен в обработке;
  • пластичность, гибкость материала позволяет выполнять любые дизайнерские конструкции, вплоть до футуристических;
  • за ним легко ухаживать;
  • поликарбонат представлен производителями в различных по структуре вариантах и в богатой цветовой гамме, что позволяет подобрать его на любой вкус;
  • он имеет лояльную стоимость – это добавляет плюсов к его разносторонним положительным качествам.

Выпускают два основных вида поликарбоната – монолитный и сотовый, они отличаются по структуре и исполнению.

Монолитный

Полимер является цельным ровным пластиковым покрытием. Прозрачный вид материала пропускает свет на 90% и выглядит как стекло, но легче его вдвое. Монолитный поликарбонат может быть покрашен в любой цвет, и каждый оттенок указывает на его определенные характеристики, например, степень прочности, прозрачности, матовости.

Профилированный монолитный поликарбонат представляет собой не ровный лист, а изломанную изгибами поверхность, либо профиль с волнообразной формой.

Сотовый

Этот материал называют еще структурированным или ячеистым по форме листов со множеством боковых ячеек. Получаются они путем создания двухслойного тонкого полимерного полотна, между слоями которого устанавливаются перемычки. Если посмотреть на такой лист в разрезе, можно увидеть ряд ячеек, образованных пространством между перемычками. С помощью данной структуры изделие наполняется воздухом и делается невероятно легким и прочным. Сотовый полимер в 6 раз легче стекла, вдвое лучше него гасит проходимость звука, сохраняет тепло, кроме того, он на 85% пропускает свет. Пластичность материала используется для создания гнутых навесов.

Обзор видов

Навесы отличаются друг от друга по форме кровли и месту расположения. Конструктивно покрытия разделяют на разные типы.

Односкатные

Данный вид кровли относится к самым простым вариантам, ее плоскость направлена под углом в одну сторону. Угол наклона зависит от метража навеса и способности снега своевременно покинуть крышу. Если наклон слишком мал, мокрый снег будет скапливаться на ее поверхности.

Односкатную модель часто используют для возведения пристенных конструкций, у которых одна сторона поверхности крепится к стене дома, а вторая, более низкая, удерживается на опорах.

Но иногда отдельно стоящие навесы тоже могут иметь односторонний уклон кровли, их фасадные опоры сантиметров на 40-50 выше колонн заднего ряда.

Двускатные

Двускатные навесы относятся к классическим вариантам. Согнутая под углом 40-45 градусов крыша легко избавляется от снега, он сходит самостоятельно под собственным весом. Такие конструкции могут быть отдельно стоящими или располагаться над крыльцом прямо у входа.

Двускатный козырек нередко повторяет форму основного здания. Владельцы стараются выстраивать навес из материалов, идентичных постройке жилого дома. В таком случае комплекс построек на участке связывается единым дизайнерским замыслом.

Арочные

Поликарбонат относится к пластичным, хорошо гнущимся материалам, из него получаются красивые арочные навесы, имеющие безупречную плавную линию кровли. С полукруглой крыши осадки легко стекают вниз, не создавая давление на ее поверхность.

Конусные

Такие виды навесов называют еще купольными, они имеют эстетически привлекательный внешний вид и становятся украшением загородных участков. Для их создания используют только гибкие типы поликарбоната, способные сформировать куполообразные формы кровли. Сложность постройки конусных конструкций заключается в точности расчетов, которые учитывают толщину материала, объем и направление ячеек, радиус изгиба.

Сложные

Для некоторых участков с хорошим ландшафтным дизайном требуются своеобразные конструкции навесов, чтобы поддержать общий ансамбль придомовых построек. Волнообразные, большие двухуровневые или многоярусные козырьки привлекают своим неординарным видом.

Навесы отличаются между собой не только внешней формой, но и местонахождением. От этого зависят конструктивные особенности козырька и способы его крепления.

Как сделать своими руками?

С листами поликарбоната несложно работать, это лёгкий и надёжный материал, он не создает проблем во время разрезания, не крошится и не раскалывается. Поэтому вполне реально владельцу частного дома построить простенький навес из полимера самостоятельно. Расскажем подробнее, как это можно сделать.

Выбор места

Навесы в частных дворах имеют разное назначение, которое напрямую влияет на их местоположение.

  • Козырек располагают прямо над входом, чтобы прикрыть крыльцо от зноя и непогоды. Под ним можно оставлять обувь, не боясь, что она промокнет, или остаться сухим, пока достаешь ключ от входной двери.
  • Навес над террасой занимает больше площади, чем козырек у входа. Стена дома становится частью такой конструкции.
  • Над зоной отдыха выстраивают отдельно стоящий навес, а также он может быть примыкающим к беседке, летней кухне, любой другой хозяйственной постройке. Нередко под навесом устанавливают мангал или печь барбекю, поэтому располагают зону недалеко от кухни, откуда придется носить посуду и продукты, а также, вблизи источника воды.
  • Козырек над детской площадкой монтируют в хорошо просматриваемом месте, откуда легко наблюдать за детьми.
  • Большой навес, скрывающий двор от самой калитки до входной двери жилого дома, позволит всегда иметь сухую и чистую придомовую территорию.
  • Навес для автомобиля стараются располагать недалеко от ворот. Подъездной путь к нему должен находиться в безопасном для домочадцев месте.

Проект

Выбрав место для постройки, производят чертеж навеса из расчета размеров выделенной территории. Хорошо просчитываются опорные элементы и нагрузка на них кровельного покрытия. Учитывается количество материала, который понадобится для возведения козырька. Его лучше приобрести с небольшим запасом, чтобы покрыть возможные ошибки при монтаже навеса. Далее закупается материал, расчищается и разравнивается строительная площадка.

Установка опор

На подготовленной территории производят разметку: с помощью рулетки, веревок и колышков отмечают места под установку отпор. Количество свай зависит от размера навеса. Кроме 4-х угловых колонн, для больших покрытий понадобятся промежуточные опоры, их устанавливают с шагом 1,5-2 м.

В отмеченных местах выкапывают ямы глубиной 50-80 см и диаметром 40-50 см. На дне углублений делают дренаж – засыпают песок, щебень. Затем устанавливают столбы и заливают бетоном. С помощью уровня выравнивают опоры и оставляют их на несколько дней до полного просыхания цемента.

Каркас

Когда опоры установлены, переходят к монтажу каркаса. По верхнему краю опор производят обвязку: если каркас деревянный, устанавливают балки, если металлический – профилированные трубы. На обвязку монтируют обрешетку, укладывая деревянные брусья или приваривая металлические профили. На следующем этапе нужно подготовить и закрепить водосток.

Покрытие кровли поликарбонатом

На листах поликарбоната производят разметку согласно чертежу, маркером прорисовывают линии разрезов. С помощью циркулярной пилы раскраивают пластик, при этом листы хорошо фиксируют во избежание вибрации.

При раскрое следует учитывать направление каналов сотового поликарбоната, их расположение должно помочь влаге не скапливаться, а свободно покидать ячейки. Необходимо нарезать фрагменты точных размеров, чтобы края совпадали с балками, к которым им предстоит крепиться. По окончании кроя сотовые отверстия освобождают от опилок и стружек.

Укладывают кровельное покрытие защитной пленкой вверх, стараются, чтобы швы попадали на обрешетку, так как к ней монтируют поликарбонат. Крепления выполняются термическими шайбами, они должны отстоять от краев листов на 4-4,5 см.

Подшитые фрагменты полимера соединяют между собой пластмассовым профилем, совпадающим по цвету с поверхностью кровли. Швы, защищенные таким образом, не позволят влаге разрушать навес. Верхние торцы поликарбоната закрывают алюминиевой лентой. На нижние торцы устанавливают перфорированную защиту, она помогает конденсату просачиваться наружу.

Красивые примеры

Навесы из поликарбоната не только удобны и практичны. Они могут быть необычными, эффектными конструкциями, которые гармонично занимают свое место в ландшафтном дизайне участка. На готовых примерах предлагаем рассмотреть разнообразие моделей, собранных во дворах частных усадеб.

  • Односкатное покрытие из монолитного полимера в стиле минимализм.
  • Арочный козырек, собранный из матового поликарбоната, с подсветкой. Он отвечает направлению хай-тек
  • Необычное сооружение козырька в дизайне конструктивизм.
  • Полимерное покрытие в интерьере прованс, расположенное над террасой.
  • Здание в современном стиле с козырьком, покрытым сотовым поликарбонатом.
  • Крыша элегантного воздушного навеса пластично переходит в прозрачную стену. Это помогает защитить придомовую территорию не только от дождя, но и от ветра.
  • Оригинальный шатровый козырек расположен у заднего входа в дом. Он создает приятную атмосферу уюта в обеденной зоне.
  • Поликарбонатная кровля красивой волной покрыла зону барбекю во дворе частного дома.
  • Комфортный навес над террасой современного здания.
  • Раздвижной навес дает возможность отдыхать на террасе даже в дождливую погоду.
  • Удобная раздвижная конструкция над бассейном во дворе частного дома.
  • Необычайно красивые кованые навесы с участием поликарбоната.
  • Двухъярусное покрытие на фигурном металлическом каркасе
  • Навес полностью защищает дворовую часть загородного участка. Опорами для него служат стены двух капитальных строений.
  • Простые навесы из поликарбоната расположены над обеденной группой во дворе частного дома.
  • Круглая современная конструкция козырька у входа в дом.
  • Красивый каскад из зонтиков над ступеньками здания.
  • Красивый куполообразный навес на деревянном каркасе, расположенный над зоной барбекю.

.

Каждый козырек, защищающий от дождя и солнца, добавляет комфорта домочадцам, а если сделать его с душой, он облагородит территорию и станет любимым местом для отдыха всей семьи

О том, как сделать навес из поликарбоната во дворе частного дома своими руками, смотрите в следующем видео.

Как сделать простой навес из поликарбоната своими руками – фото — Своими руками дом и сад

Каждый, кто живёт в своём доме, знает, что навесы для дачи и частного дома просто необходимы. Навес — это защита от проливного дождя и снега в северных районах и от палящего солнца на юге. В наше время навесы стали ещё популярнее, чем раньше, и прозрачный навес, пропускающий свет, сейчас не проблема.

Под таким навесом можно устроить лёгкую веранду, летнюю кухню, мастерскую, склад стройматериалов, стоянку для машины и много чего ещё. Все праздники летом удобно организовывать под навесом, чтобы не зависеть от погоды. Конечно, какой навес лучше для той или иной цели, решать хозяевам.

Недавно я прочитала, что и растениям под навесом расти комфортней, их меньше поражают болезни, а время вегетации за сезон увеличивается. Узнала и тут же убедилась на примере своего винограда, у которого листья под защитой крыши дома сохранились после заморозков, а остальные пожухли. И лёгкий навес или пергола для винограда, крытый прозрачным поликарбонатом, органично вписался в оформление двора перед нашим домом.

Готовый навес во двореГотовый навес

О строительстве этого простого односкатного навеса и пойдёт речь. К тому же мы планируем пространство под навесом замостить плиткой и использовать также для любых других целей.

Как построить навес своими руками дёшево

Материал мы использовали, который был у нас в наличии: металлические трубы и куски уголков, бывшие в употреблении; доски 20 мм на 150 мм новые, косынки из листового железа 2 мм толщиной. Уголки сварили по размеру. Потратиться пришлось только на поликарбонат. Конструкция навеса у нас самая простая, без заморочек.

Готовый навес во дворе сбокуГотовый навес сбоку
Итак, делаем навес

Прокрутили ручным буром 4 ямки в земле глубиной приблизительно 80-90 см для столбов, отступив от забора около метра и от стены дома около 60 см. Между столбами расстояние получилось около 340 см в ширину и около 320 см в длину. Фото ручного бура можно посмотреть в статье «Как сделать забор и ворота из профнастила своими руками».

Столб для навеса у домаСтолб для навеса

Установили в ямки столбы, выровняв их уровнем, засыпали гравием и битым кирпичом и залили жидкой пескоцементной смесью. Столбы или опоры для навеса мы сделали из старых труб отопления внутренним диаметром 57 мм.

Наклон крыши навеса решили сделать 24 градуса. Угол отмерили с помощью программы в смартфоне. Уклон навеса желательно делать таким, чтобы на нём снег долго не задерживался. Лишнее от столбов отпилили позже, выровняв их по уровню.

Навес строится у домаНавес строится

Столбы соединили с помощью уголков по верхнему и нижнему краям будущего навеса и укрепили косынками из листового металла. Для выравнивания использовали строительный уровень. Также ко всем столбам вертикально приварили куски уголка с отверстиями, к которым в дальнейшем прикрутили саморезами доски, поставленные на металлические уголки.

Узел сварки навесаУзел сварки

Крепление каркаса навеса и крыши должно быть качественным, чтобы крышу не сорвало. Парусность навеса достаточно большая, а порывы ветра временами даже в Тульской области бывают немалые.

Столбы, уголки и металлические косынки зачистили болгаркой со специальным коралловым диском, который не оставляет царапин, и покрасили краской по ржавчине (грунт-эмаль).

Доски промазаны отработанным масломДоски промазаны маслом

Отмерили и отпилили по размеру 2 доски немного длиннее, чем уголки между столбами, зачистили их болгаркой со специальным диском по дереву, промазали отработанным машинным маслом.

Уголок и доска в конструкцииУголок и доска в конструкции навеса

Выпилили в досках пазы на половину ширины доски для установки стропил. Расстояние между стропилами и, соответственно, между пазами 55 см. Доски установили на приваренные уголки между столбами и прикрутили саморезами.

Отпилили доски для стропил, 8 штук по 480 см (немного длиннее, чем величина навеса, чтобы при необходимости выровнять), также промазали отработкой.

Стропила навеса установлены на каркасСтропила навеса установлены

У 6 стропил выпилили пазы на половину доски, вымеряя каждое стропило отдельно. Стропила с пазами установили, совмещая пазы, и прикрутили саморезами. 2 крайних стропила прикрутили саморезами к торцам досок, установленных на уголки между столбами.

Каркас навеса у дома готовКаркас навеса готов

Каркас навеса готов. Осталось покрыть его поликарбонатом нужного цвета и оптимальной толщины.

Какой поликарбонат лучше купить для навеса?

Цвет поликарбоната для навеса подходит любой, по желанию, нам нужен был прозрачный. Цвет навеса немаловажен, в идеале он должен соответствовать цветовой гамме наружной отделки дома. Толщина поликарбоната для навеса должна быть не менее 6 мм. Можно использовать поликарбонат и большей толщины, но он значительно дороже.

Мы купили прозрачный поликарбонат толщиной 6 мм, разрезали его ножом на листы по 470 см, сняли защитную плёнку и положили на стропила сначала один лист. Стропила выровняли, отступив от края поликарбоната около 3 см и отпилив лишнее лобзиком.

Крепление поликарбоната к каркасу термошайбамиКрепление поликарбоната термошайбами

Лист поликарбоната прикрутили к концам стропил саморезами, используя при этом прозрачные термошайбы с крышечками, закрывающими саморезы. Вдоль крайнего стропила поликарбонат прикрутили через каждые 45 см.

Термошайба прикручена на навесеТермошайба на навесе

Второй лист поликарбоната положили на первый внахлёст (достаточно на 10-15 см), прикрутили так же, как первый. Так как соединение листов поликарбоната нашего навеса не попадает на стропило, пришлось заранее сделать в центре между стропилами 2 перемычки.

Часть навеса вид сверхуЧасть навеса сверху

Чтобы закрепить саморезами с термошайбами края листов поликарбоната в центре навеса, пришлось залезать на крышу навеса, предварительно положив твёрдое основание. Можно аккуратно, чтобы не поцарапать, положить на поликарбонат лист толстой фанеры или что-нибудь подобное.

Навес с виноградомНавес с подвязанным виноградом

Так как наш навес предназначен для крепления винограда, снизу к стропилам прикрутили планки, к которым подвязали виноградную лозу.

Навес на участке возле нашего дома построен своими руками из труб, металла,  дерева и поликарбоната, фото сделаны на разных этапах работы. Размеры навеса: 410 см на 470 см, площадь навеса 19 с небольшим квадратных метров. Ранее мы построили двускатную беседку, читайте, если интересно: «Простая беседка своими руками».

Лучше рассчитать навес заранее, чтобы не было перерасхода поликарбоната, ведь его продают по 3-6-9-12 метров шириной 210 см. У нас ширина навеса как раз равна двум листам с учётом нахлёста. Длина навеса нестандартная, её можно было сделать 450 см, чтобы уложиться в 9 метров, но мы решили купить 12 метров, а остаток 260 см оставить для другого маленького навесика.

Готовый навес вид снизуГотовый навес снизу

Автор Ольга Богач   https://svoimirukamivdome.ru/

Читайте ещё на сайте статьи из разных рубрик:

Если статья интересна и полезна, добавляйте сайт в закладки, а лучше подпишитесь на новые статьи в форме ниже.



Вы можете ещё почитать в этой рубрике:

Навесы из поликарбоната [47 ФОТО] и ВИДЕО по строительству поликарбонатных навесов к частному дому своими руками, чертежи и схемы проектов самодельных навесов.

Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы.  Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

  • самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
  • пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
  • мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.
Пристройка большого навеса из поликарбоната к дому

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытая веранда под навесом из поликарбоната

Крытый навес из поликарбоната

Совет:  Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо держат тепло.  Криволинейный опорный навес с кровлей из поликарбоната

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Проект навеса с кровлей и ограждением из поликарбоната

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Проект деревянного навеса с крышей из поликарбоната

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Деревянная конструкция пристенного навеса с поликарбонатной крышей

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

  • Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
  • Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
  • Сборные алюминиевые.
Кованый козырек-навес навесной конструкции с крышей из поликарбоната

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

Для навесов из поликарбоната до 5 м используют профиль с толщиной стенки 2 мм, сечением 40*20 мм, для строений более 5,5 м, потребуется прокат 3*40*40 или 2*30*60 мм.

3d проект металлического навеса с кровлей из поликарбоната

Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Проект навеса подвесной конструкции из поликарбоната

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать:  Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Виды крыш для строительства навеса из поликарбоната

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Таблица параметров обрешетки для строительства навеса из поликарбоната

Таблица размеров, рекомендуемых специалистами для обрешетки

Классификация ферм:

  • По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
  • По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
  • По способу опирания – консольная, балочная, арочная, балочно-консольная.
Поликарбонатный каскадный навес опроно-консольной конструкции

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Проект поликарбонатного навеса под односкатной крышей

Схема для односкатной постройки

Для создания проекта необходимо:

  • Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
  • Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам. Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
  • Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
  • Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.
Проект двускатного навеса с ковкой и двускатной крышей из поликарбоната

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

Виды арочных навесов с покрытием из поликарбоната

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Полезно знать:  Чем больше расстояние от нижней до верхней точки крыши, тем ее несущая способность выше.

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

  • При наклоне 22-30о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
  • Если скат в 15-22о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
  • Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.
Примеры ферм для сооружения стропильной системы поликарбонатного навеса

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

  • литого 2,050*2, 3, 6,12 м;
  • сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Основные рабочие характеристики поликарбоната для строительства навеса

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса.  Для крыши:

  • основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
  • распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Схема с основными размерами фермы для сооружения поликарбонатного навеса

Стандартная схема небольшой фермы

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

  • Детали, а также несущие элементы не должны быть с трещинами.
  • Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
  • Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
  • По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
  • Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
  • Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.
Проект ассиметричного поликарбонатного навеса арочной конструкции

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Важно:  Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности.  Способы установки и крепления стоек для поликарбонатного навеса

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Установка прогонов при сборке каркаса навеса из поликарбоната

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

  • Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.
Монтаж листов поликарбоната при помощи термошайбы для навеса

Как закрепить поликарбонат на навесе с помощью термошайбы

  • Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.
Вид сборки поликарбоната для строительства навеса

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Варианты монтажа поликарбоната к обрешетке навеса

Виды крепления поликарбоната к обрешетке

Виды навесов, особенности их монтажа и используемых материалов

Навес из сотового поликарбоната — практичная, долговечная и привлекательная внешне конструкция, изготовление которой отнимает минимум времени и сил. Существует множество проектов поликарбонатных навесов, используемых на дачном или загородном участке для организации места для отдыха, защиты автомобиля, бассейна, архитектурных групп.

Достаточно глянуть на отображающее навес к дому из поликарбоната фото, чтобы понять всю простоту и лёгкость такой конструкции. Смонтировать её своими руками не составит труда — главное, правильно выбрать материал для изготовления каркаса и самой кровли. И, конечно, определиться с проектом.

Особенности конструкций

Навес из поликарбоната во дворе дома, коттеджа или дачи представляет собой конструкцию в виде установленной на опорных столбах крыше. В качестве опоры могут использоваться металлические профильные или круглые трубы, натуральный или клёный брус, кирпичная кладка.

Использование в качестве кровли именно поликарбонатного полотна обусловлено практичностью, долговечностью, прочностью этого современного материала. Его эксплуатационные характеристики во многом превышают отдельные свойства стекла, металла, других кровельных материалов.

Изображающие дворовые навесы из поликарбоната фото объединяет одна деталь: пространство под ними буквально наполнено мягким и комфортным светом.

Конструктивно такие системы состоят из следующих элементов:

  • фундамента;
  • опор;
  • каркаса;
  • кровли;
  • элементов дизайна;
  • инженерных систем: освещения, вентиляции и т. д.

Традиционно для изготовления используется сотовый поликарбонатный материал. Дачные навесы из поликарбоната такого типа широко популярны по многим причинам:

  • легко и быстро устанавливаются;
  • за счёт небольшого веса не требуют обустройства мощного фундамента;
  • стоят недорого;
  • невосприимчивы к негативным погодным факторам и влажности;
  • длительное время сохраняют свой первоначальный вид;
  • для монтажа не требуют сложных инструментов и приспособлений.

Конечно, изображающее виды навесов из поликарбоната фото не может в полной мере передать всю привлекательность и практичность таких конструкций. Чтобы полноценно почувствовать красоту, необходимо установить их на своём участке.

Виды навесов из поликарбоната

Для частного дома, дачи, коттеджа, охотничьего домика или даже полноценной базы отдыха — применяемость навесных систем на основе поликарбонатных материалов очень высока. Наиболее распространение получили следующие типы навесов:

  • для автомобилей. Они позволяют надёжно защитить транспортное средство от снега, дождя, града и негативного воздействия солнечных лучей.



Представляющее навес перед гаражом из поликарбоната фото детально позволяет определить все преимущества такой конструкции. К готовой и установленной на опорах кровле можно легко добавить мобильные стенки из композитных материалов для получения недорогого летнего гаража. Это позволяет автовладельцам быстро и недорого решить гаражный вопрос на территории дачного участка или частного дома;

  • для обустройства зон отдыха. Грамотно спроектированный пристенный навес из поликарбоната к дому позволяет обустроить комфортную и красиво выглядящую террасу. Она без труда станет излюбленным местом отдыха для всей семьи и гостей.

Достаточно посмотреть на отображающее навесы к дому из поликарбоната фото, чтобы убедиться в бесспорной практичности и красоте конструкции;

  • для обустройства беседки. Для этой цели традиционно используется полукруглый навес из поликарбоната. Но также встречаются конструкции в форме шатра, пирамиды, арки, пагоды и прочие.

Даже на фотографии такие конструкции смотрятся привлекательно. Остаётся только догадываться, какое удовольствие получают отдыхающие в такой беседке люди;

  • для обустройства летней кухни. Традиционно в этих целях используют навесные системы в форме арки. Герметичная кровля надёжно защитит уличную печь, мангал или зону барбекю от дождя и снега.

Посмотрите на представляющее арочные навесы из поликарбоната фото — они действительно практичны и красиво выглядят. За счёт полукруглой конструкции проблема с наледью в весеннее время полностью решена: вода просто не будет задерживаться на такой кровле;

  • для защиты бассейна. Для этих целей обычно используется раздвижной навес из металла и поликарбоната. При эксплуатации водоёма он легко раздвигается, открывая к нему доступ. В режиме хранения такая конструкция отдалённо напоминает теплицу;
  • для защиты лавочек, крыльца, архитектурных форм на участке. Для крыльца обычно используется полукруглый или прямой навес перед домом из поликарбоната. Для скамеек и других отдельно стоящих объектов выбор идей практически неограничен.

О том, как делают отдельно стоящие системы и козырьки из поликарбоната фото предоставляет наглядную информацию. А если его дополнить инструкцией и подробным чертежом, то сборка своими руками не составит труда.

Проект навеса из поликарбоната

Можно выделить следующие виды навесных систем, которые при небольшой практике владельцы участков могут сделать самостоятельно:

  • прямой навес из поликарбоната. Наиболее простое с конструктивной точки зрения решение, лёгкое и быстрое в реализации. Кровля располагается прямо под углом;
  • двухскатные навесные конструкции. В исполнении они немного сложнее, нежели односкатные системы. Но также без труда могут быть реализованы самостоятельно;
  • арочные (полукруглые) конструкции. Из них часто получается действительно большой навес из поликарбоната, используемый для защиты автомобиля, теплицы, летней уличной печи. Несмотря на кажущуюся сложность, конструкции вполне доступны к реализации своими руками;
  • волнообразные и купольные системы. В таком исполнении часто монтируют навес над скамейкой из поликарбоната или над другими архитектурными формами на участке. В отличие от арочной системы, эта идея более сложна в реализации, но при грамотно подготовленной инструкции с чертежами вполне осуществима самостоятельно;
  • многоуровневый, в том числе закрытый навес из поликарбоната. Он может состоять из нескольких объединённых вариантов кровли. Из всех представленных решений именно это является наиболее сложным в реализации.

Обратите внимание на изображающее прямые односкатные навесы из поликарбоната фото — такая конструкция предельно проста и легко может быть выполнена своими руками при минимальном наборе инструментов. Чтобы самому сделать другие разновидности навесных систем, нужно неукоснительно следовать требованиям инструкции и обладать навыками проведения строительных работ.

Какой выбрать материал

Чтобы сделать красивые навесы из поликарбоната, вам понадобится:

  • непосредственно поликарбонатное полотно. Из всех разновидностей материалов рекомендуется останавливаться на сотовом поликарбонате. Он лёгкий, пожаробезопасный, эффективно задерживает УФ-излучение, стоит недорого и прост в монтаже;
  • если планируется комбинированный навес из поликарбоната и металлопрофиля, то последний используйте в конструкциях как можно разумнее. Ведь чем больше металлопрофиля предусмотрено проектом, тем ниже будет светопропускная способность навесной системы;
  • для конструкций с минимальными нагрузками и прямыми формами можно использовать деревянные основания. Хорошим вариантом будет профилированный или клеёный брус;
  • если в проекте используются металлические навесы из поликарбоната, то в качестве основания кровли можно использовать профильную трубу. Для обустройства каркаса (особенно арочной) кровли нередко используют стальные полосы.

Осталось расшифровать иллюстрирующее, как правильно смонтировать на навес поликарбонат фото:

  1. Поликарбонатное полотно укладывается отражающей УФ-лучи стороной вверх. Определить её можно по маркированной защитной наклейке.
  2. Все торцы полотна необходимо закрывать специальной лентой и торцевыми профилями.
  3. Если планируется пристраивать навесную конструкцию к зданию, то для герметичного и эстетически правильного соединения следует использовать специальные примыкающие профили.
  4. Для крепления композитных листов к каркасу необходимо использовать не только кровельные саморезы, но и специальные термошайбы.

Перед началом монтажных работ рекомендуется ознакомиться с тематическим видео.



Проектирование навесных систем лучше всего доверять опытному мастеру. При необходимости вы можете получить консультацию специалистов завода Полигаль по всем особенностям эксплуатации, монтажа и выбора поликарбонатного материала.

Похожие статьи
  • Навесы из поликарбоната

    Все больше владельцев коттеджей и загородных домов при обустройстве территории выбирают современные качественные материалы. Например, для возведения беседок…

  • Качели из поликарбоната

    Большая популярность качелей с крышей из поликарбоната связана с удобством и эстетичным видом этого элемента садового ландшафта.…

  • Стоимость поликарбоната

    Готовый поликарбонат используется для покрытия крыш, теплиц, веранд, навесов, качелей, раздвижных окон и др. Популярность…

  • Перегородки из поликарбоната

    Поликарбонатные листы — практичный, доступный по стоимости и простой в обработке материал с широкой областью использования. Его применяют для…

Навес из поликарбоната

# dx600 для автомобиля

Наименование продукта: # DX600 Тент из поликарбоната для автомобиля

Использование тента из поликарбоната для автомобиля:

Подходит для любых транспортных средств. Большой зал для кемпинга, защитите себя от солнечного или дождливого дня и насладитесь прекрасной жизнью на свежем воздухе.

Описание навеса из поликарбоната для автомобилей:

1

Модель:

DMX600

2

0

20 Размер:

: 2,0 * 1,5 м

Макс .: 4,0 * 2,0 м

3

Принятые OEM:

Да

4

Тип ткани:

Полиэстер или акрил 280 г / м² с полиуретановым покрытием, выдерживающим солнечный свет и легкий дождь.

5

Цвет ткани:

Различные цвета для опции

6

Цвет рамки:

Белый или слоновая кость (другой цвет доступен под определенное количество)

7

Режим работы Опция:

(1) Вручную с помощью рукоятки;

(2) Моторизованный с дистанционным управлением.

8

Сертификат:

CE, UL, TUV, ROHS, SGS, ISO9001.

9

MOQ:

NO limit

10

Время образцов:

(1) 2-5 рабочих дней для стандартного цвета рамки и существующая ткань.

(2) 7-25 рабочих дней для настройки.

11

Производственная мощность:

15 000 комплектов в месяц.

12

Срок оплаты:

T / T, L / C, WESTERN UNION, MONEY GRAM, PAYPAL

Дополнительный размер для навеса из поликарбоната: навес из поликарбоната

Ширина x выступ

1,5 м

2,0 м

2,5 м

2,0 м

2.5 м

3,0 м

0

0 √

4,0 м

для других размеров

Главное преимущество:

1.Качественный дизайн: высокопрочный каркас тента.

2. Хорошее качество: у нас строгая система контроля качества.

3. Дополнительные опции: по типу тента, рисунку ткани, режиму работы.

4. NO MOQ: он может предложить вам более удобный.

5. Принятые OEM: мы можем производить в соответствии с вашими особыми требованиями.

6. Превосходное обслуживание: Никогда не обманывайте клиентов и относитесь к клиентам как к друзьям.

Фотографии для навеса из поликарбоната для автомобиля:

Для более популярных навесов продавца, пожалуйста, нажмите фото ниже, чтобы получить подробную информацию:

сотрудничество!

.

DS100240 P, 100x240 см, глубина 39,37 '', ширина 94,48 '', белый цвет, навес из поликарбоната, навес из поликарбоната | поликарбонат для навеса | поликарбонат для навеса из поликарбоната

DS100240-P, 100x240 см, глубина 94,37 дюйма, ширина 39,48 дюйма навес из поликарбоната, навес из поликарбоната

навес из поликарбоната размер: 1000 мм (глубина) x 2400 мм (ширина)

Детали упаковки:

1) 3 шт. пластиковых кронштейна по 100 см (серый / белый / черный)
2) 2 шт. по 100x120 см ПК листы (прозрачные / бронзовые / синие / зеленые / молочного цвета)
3) 2 пары 120 см задней и передней алюминиевой фиксирующей планки
4) 6 установочных винтов и резиновое уплотнение

Размер упаковки

101CM x 121CM x 10CM (ТОЛЩИНА )

packaging 04

козырьки Характеристики поликарбоната:

* Защита от УФ-излучения

* Химическая стойкость
* Всепогодная и устойчивая к желтому
* Снижает шум от дождя и града
* Простота сборки и установки
* Гарантия 12 лет
* Низкие эксплуатационные расходы (наклон доски позволяет дождю убирать собирающуюся пыль)
* Экологичность
* Возможны индивидуальные цвета и размеры .

* Несущая способность: 45 кг / кв.м

КАК УСТАНОВИТЬ ПОЛИКАРБОНАТ КАНОПИРОВАНИЯ?

installation 1

Навесы Поликарбонат Детали:

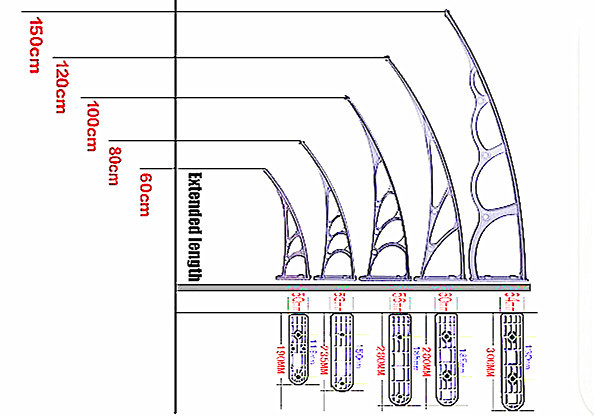

1. Кронштейн для навесов из поликарбоната

bracket1

2.козырьки поликарбонат алюминиевый крепежный стержень aluminum fixing bar

4. резиновый уплотнитель

rubber seal

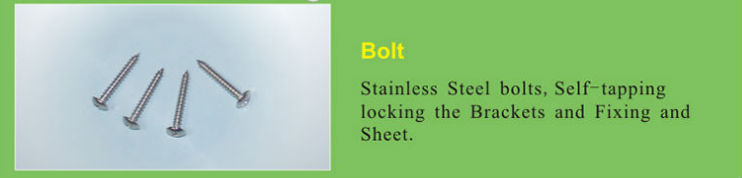

5. болт

bolt

6. набор

OUR ЧАСТИЧНЫЕ КЛИЕНТЫ ASSEMBLE КАНОПЕ пОЛИКАРБОНАТ SHOW

MY NEW ЗЕЛАНДИЯ КЛИЕНТА INSTALLED навесов поликарбонат

МОЯ АВСТРАЛИЯ КЛИЕНТА УСТАНОВЛЕНО навесов поликарбонат

12

MY США КЛИЕНТА УСТАНОВЛЕННЫЕ КАНАПИ ПОЛИКАРБОНАТ

МОЯ РУМЫНИЯ КЛИЕНТ УСТАНОВИЛ КАНОПИ POLY КАРБОНАТ

+romania canopy 01

МОИ КУК ОСТРОВА КЛИЕНТА УСТАНОВЛЕНО навесов Поликарбонат

МОИ КАНАДСКО КЛИЕНТА УСТАНОВЛЕНО навесов Поликарбонат

Как отправить КАНОПИ ПОЛИКАРБНАТ?

DHL / FEDEX / UPS / TNT / ARAMEX / CHINA POST AIR PARCEL

КАК УПАКОВАТЬ ПОЛИКАРБОНАТ CANOPIES?

МЫ ИСПОЛЬЗУЕМ ЭКСПОРТНАЯ КОРОБКА УПАКОВКА, 1 КОМПЛЕКТ / КОРОБКА

DS100240-P, 100x240 см, глубина 39.37 '', Ширина 94,48 '', цвет белый, навес из поликарбоната, навесы из поликарбоната

.

ПОЛИКАРБОНАТНЫЙ СЕНСОР - ТЕНЬ - ДЕТАЛИ НАКЛАДКИ БЕЗОПАСНОСТИ

Навес из поликарбоната - Легкий навес - Потолочные портьеры

Навес из поликарбоната


    поликарбонат

  • Пластик с большей ударной вязкостью, чем акрил. Примеры торговых наименований поликарбоната включают Makrolon и Lexan.
  • Синтетическая смола, в которой полимерные звенья связаны через карбонатные группы, включая многие формовочные материалы и пленки
  • Поликарбонаты, широко известные под торговой маркой Lexan, представляют собой особую группу термопластичных полимеров.Они легко обрабатываются, формуются и термоформуются. Благодаря этим свойствам поликарбонат находит множество применений.
  • Любой из полимеров ароматических карбонатов; они используются для создания легкой и гибкой альтернативы стеклу. Аббревиатура: PC
    навес

  • Конструкция или укрытие в виде крыши
  • крышка с тентом
  • Орнаментальное тканевое покрытие висело или держалось над чем-то, особенно.трон или кровать
  • Что-то висящее или воспринимаемое как висящее над человеком или сценой
  • Прозрачное покрытие кабины самолета
  • похожая на зонтик часть парашюта, которая наполняется воздухом

Норвич Маркет, Великобритания

Colt предоставил систему моторизованных навесов из поликарбоната, которые открываются в хорошую погоду и закрываются в плохую погоду, которые контролируются системой управления Colt ICS 4-Link. Каждый купол был собран на заводе Colt и доставлен на место для окончательной сборки.

Навес из поликарбоната Biru

kanopi lengkung Stainlis bertingkat bahan: pipa Stainlis, диаметр 0,75''x1,2 мм, pipa Stainlis, диаметр 0,5''x1,2 мм, Pipa Stainlis, диаметр 2''x1,8 мм, поликарбонат, ktebelan, 5 мм, warna biru, отделочные столбы, mengkilat harga; 550 рупий / метр Персег


См. Также:
черные жалюзи для окон
напольные распашные навесы
жалюзи
сотовые шторы энергоэффективность
.

DS80200 P, 80x200 см, глубина 31,49 дюйма, ширина 78,74 дюйма, навес входной двери, навес из поликарбоната, навес из поликарбоната | навес из поликарбоната | навес двери навес входной двери

DS80200-P, 80x200 см, глубина 31,49 дюйма, ширина 78,74 дюйма , навес входной двери, навес из поликарбоната, навес из поликарбоната

Размер навеса из поликарбоната: 800 мм (глубина) x 2000 мм (ширина)

Детали упаковки:

1) Пластиковый кронштейн 3 шт. 80 см (серый / белый / черный)
2) 2 листа ПК 80x100 см (прозрачный / бронзовый / синий / зеленый / молочный цвет)
3) 2 пары 100 см сзади и спереди алюминиевый фиксатор
4) 6 установочных винтов и резиновое уплотнение

Размер упаковки

81 см x 101 см x 10 см ( ТОЛЩИНА)

packaging 04

Характеристики навеса из поликарбоната:

* Защита от УФ-лучей

* Химическая стойкость
* Всепогодная и устойчивая к желтому
* Уменьшает шум от дождя и града
* Простота сборки и установки
* Гарантия 12 лет
* Низкие эксплуатационные расходы (наклон доски позволяет дождю убирать собирающуюся пыль)
* Экологичность
* Возможны индивидуальные цвета и размеры.

* Несущая способность: 45 кг / кв.м

КАК СБОРКУ ИЗ ПОЛИКАРБОНАТА?

installation 1

Детали навеса из поликарбоната:

1. Кронштейн для навеса из поликарбоната

bracket1

9713

9713

поликарбонатный навес алюминиевый крепежный стержень aluminum fixing bar

4. Резиновая прокладка

rubber seal

5. Болт

bolt

6. Набор

OUR ЧАСТИЧНЫХ кЛИЕНТОВ ASSEMBLE пОЛИКАРБОНАТ ТЕНТ SHOW

MY NEW ЗЕЛАНДИИ КЛИЕНТА INSTALLED поликарбонат тент

МОЕЙ АВСТРАЛИЯ КЛИЕНТ УСТАНОВЛЕНО поликарбонат тента

12

MY США КЛИЕНТ УСТАНОВЛЕНО пОЛИКАРБОНАТА ТЕНТ

МОЯ РУМЫНИЯ КЛИЕНТ УСТАНОВЛЕН ПОЛИКАРБОНАТНЫЙ ТЕНТ

9014 6

MY COOK ISLANDS ПОЛИКАРБОНАТНАЯ ТЕНТА, УСТАНОВЛЕННАЯ КЛИЕНТОМ

MY CANADA AWNING

000

000 POLYCARING УСТАНОВЛЕН POLYCARING

ОТПРАВИТЬ DHL / FEDEX / UPS / TNT / ARAMEX / CHINA POST AIR PARCEL

КАК УПАКОВАТЬ ПОЛИКАРБОНАТНЫЙ ТЕНТ?

МЫ ИСПОЛЬЗУЕМ ЭКСПОРТНАЯ КОРОБКА УПАКОВКА, 1 КОМПЛЕКТ / КОРОБКА

DS80200-P, 80x200cm, глубина 31.49 '', ширина 78,74 '', навес входной двери, навес из поликарбоната, навес из поликарбоната

.
