Легранд валена диммер схема подключения – Схема подключения диммера — простая инструкция для установки

• Подсветить коридор с лестницей в ночное время;
• Оставить мягкий свет (который не будет мешать отдыху) для домочадцев, возвращающихся домой поздно;
• Снизить яркость освещения при просмотре телевизионных программ;
• Создать более интимную обстановку.

Проходной диммер необходим в том случае, если управлять яркостью освещения необходимо из различных точек. Его установка может понадобиться в длинных коридорах, выключатель в которых принято устанавливать только в одном конце.

Проходной диммер: схема подключения, вариации

Современные регуляторы света состоят из симметричных полупроводников – тиристоров и симисторов. Такие полупроводники пропускают ток в обе стороны. При этом, плавная регулировка напряжения, подаваемого на лампу, обеспечивается “отсечкой фазы”.

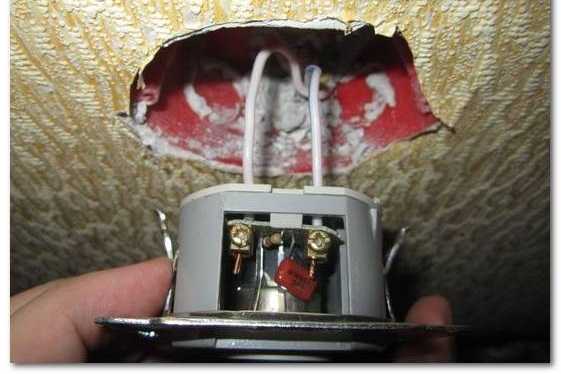

Чтобы подключить диммер, достаточно выполнить несколько простых действий. Главное правильно подсоединить его к сети

Простой поворотный диммер имеет два вывода, и включается цепь питания осветительных приборов на разрыв, как обычный выключатель.

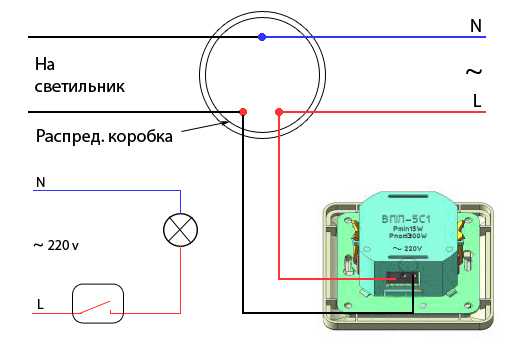

При этом, от распределительной коробки фаза идет на разрыв на диммер, а ноль и заземление – на светильник. Это наиболее быстрая и простая схема подключения регулятора. Так можно подключить любой поворотный диммер (например, Веркель). Но что, если в доме необходимо установить проходной переключатель?

Существует несколько схем подключения проходного диммера:

1. Последовательная. Для реализации этой схемы необходимо установить два светорегулятора на один источник света. При этом, как и в стандартной схеме, от распределительной коробки на осветительные прибо

6watt.ru

VALENA Диммер интеллектуальный четырехкнопочный 400Вт белый (770062)

Для ламп накаливания и галогенных
ламп от 40 до 400 Вт, 230 В~

Не работает с энергосберегающими
и светодиодными лампами!

Источник уюта в доме в сочетании с классическим дизайном

Обычный выключатель? Конечно, нет! С первых минут пользования светорегулятором Вы ощутите комфорт и больше не захотите возвращаться к обычным выключателям. А особый классический стиль коллекции Legrand Valena прекрасно завершит Ваш ремонт.

Плавное включение света значительно продлевает срок службы ламп. Возможность регулировки интенсивности света существенно снижает Ваши расходы на электроэнергию. Эти факторы позволяют Вам ощутимо экономить на покупке ламп и платежах.

Функции и возможности светорегулятора

Свет включается нежно и плавно. Это бережет Ваши глаза, так как отсутствует резкий световой удар по сетчатке.

Плавная регулировка интенсивности освещения клавишей +/-. Создает атмосферу в помещении, которая нужна именно Вам, именно в данный момент. Вы можете осветить комнату ярко, а можете создать мягкое приглушенное освещение. Вы сами создаете себе уют.

Режим ступенчатой регулировки освещения. Помимо плавной регулировки, Вы можете использовать три градации освещения: 33%, 66% и полная яркость – 100%. Включение основной клавиши даст 100% яркости. Клавиша +/- дает понижение яркости до 33% (нажатие клавиши на «-») и 66% (нажатие клавиши на «+»).

Режим плавного гашения лампы в течение одного часа. Особый режим для детской комнаты. Если ребенок боится засыпать в темноте, Вы можете оставить в комнате приглушенный свет, который медленно-медленно погаснет. Произойдет это, когда Ваш ребенок уже будет видеть сладкие сны.

Память на яркость. Режим удобен, если Вы подобрали для себя оптимальный уровень освещения и часто им пользуетесь. Настройте его! В вашей комнате будет всегда уютно.

Светорегулятором можно управлять дистанционно

Технические характеристики

Монтаж, схема подключения и таблица нагрузок

Схема подключения диммера с кнопкой и проходным выключателем

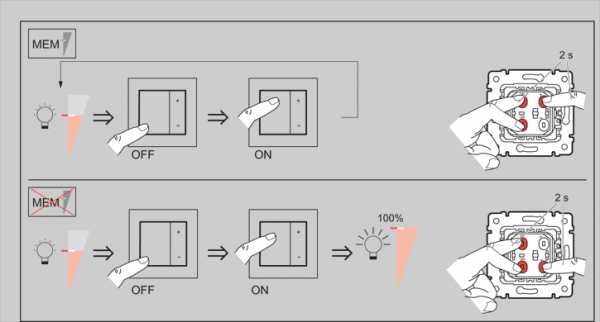

Программирование режимов диммера

Переход в разные режимы диммера

www.rzn-tsshop.ru

Схемы подключения выключателей Legrand

В этом разделе нашего сайта, Вы найдете различные схемы подключения механизмов Legrand Valena. Наглядные схемы подключения универсальных (проходных, коридорных, промежуточных) выключателей, выключателей с подсветкой, и схемы различных взаимодействий будут всегда полезны как опытным электрикам так и обычному монтажнику.

Но сначала, мы приведем схемы, которые помогут заказчику (хозяину дома) разобраться в сути вопроса, и понять где, зачем и как ему необходимо устанавливать такие выключатели.

Подключения «проходных» и «перекрестных» выключателей очень просты , если конечно «электрик» знает что такое «ноль» и «фаза».

Схема подключения проходного выключателя для двух точек управления:

Схема подключения проходного выключателя для трех точек управления:

Используется дополнительный «перекрестный» выключатель.

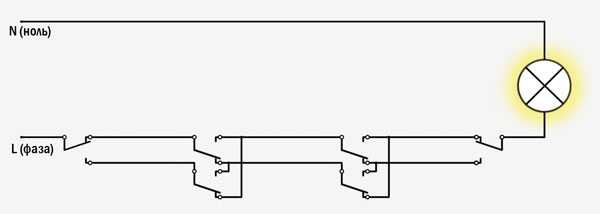

Схема подключения проходного выключателя для четырех и более точек управления:

Эта схема отличается от предыдущей только количеством точек управления.

Все очень просто. Между выключателями придется протянуть дополнительный кабель.

Схемы подключения выключателей legrand

Выключатель 774301 (774401)

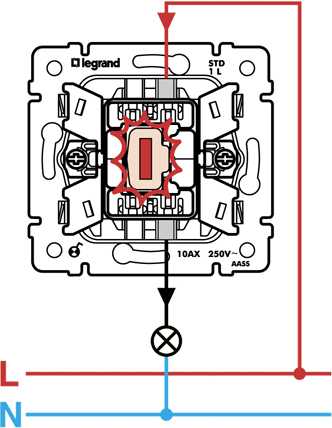

Выключатель с подсветкой 774310 (774410)

Двухполюсный выключатель 774302 (774402)

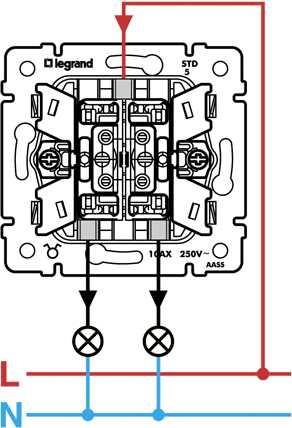

Двойной выключатель 774305 (774405)

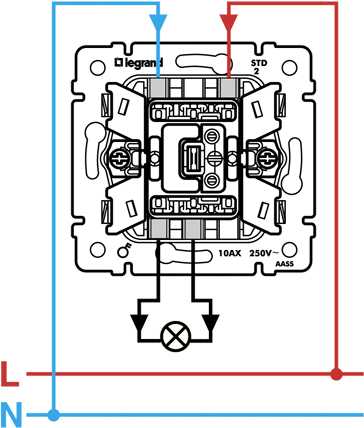

Управление из 2-х мест (переключатель на 2 направления 774306 (774406))

Управление из 2-х мест (переключатель на 2 направления с подсветкой 774326 (774426))

Управление из 2-х мест (переключатель на 2 направления с индикацией 774325 (774425))

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления 774308 (774408))

Управление из трех мест (2 переключателя на 2 направления и промежуточный переключатель 7743 06+7743 07+7743 06 (7744 06+7744 07+7744 06))

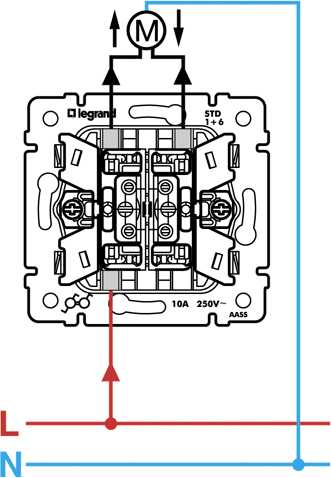

Выключатель для управления жалюзи 7743 04 (7744 04)

Кнопочный выключатель для управления жалюзи 7743 14 (7744 14)

www.electric-magazin.ru

LumArt : Legrand Valena Life / Valena Allure

www.lum-art.ru

LumArt : Legrand Celiane — инструкции, руководства, технические данные.

www.lum-art.ru

Как подключить диммер к светодиодной ленте

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. В статье расскажем, как подключить диммер, рассмотрим особенности работы.

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата. С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста, через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону, это позволяет использовать теристор.

Время полупериода, когда открывается теристор, зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160 Вт, при большей нагрузке надо устанавливать теристор и диоды, соответствующие потребляемой мощности. Читайте также статью: → «Как работает диммер?».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

• Для активной нагрузки;
• Для индуктивной нагрузки;
• Для светодиодных энергосберегающийх ламп;
• Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

• С поворотным диском;
• На механических кнопках;
• Сенсорные;

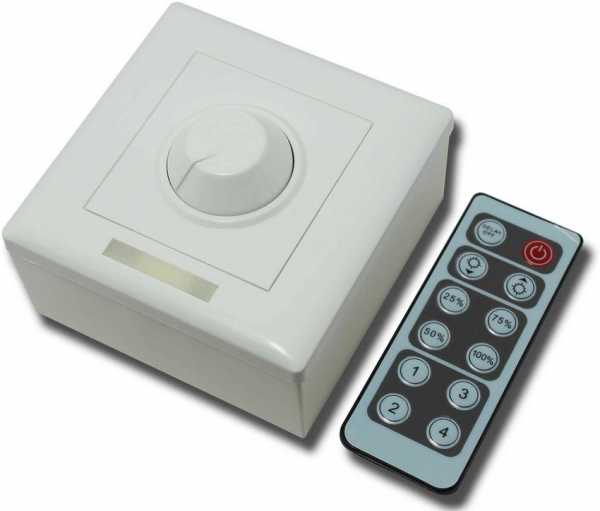

• С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

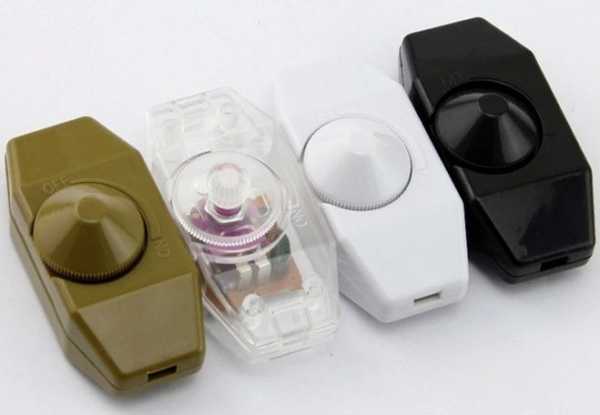

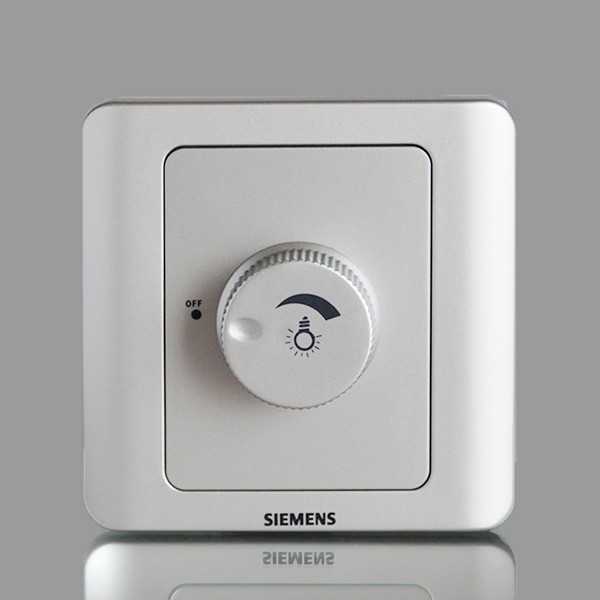

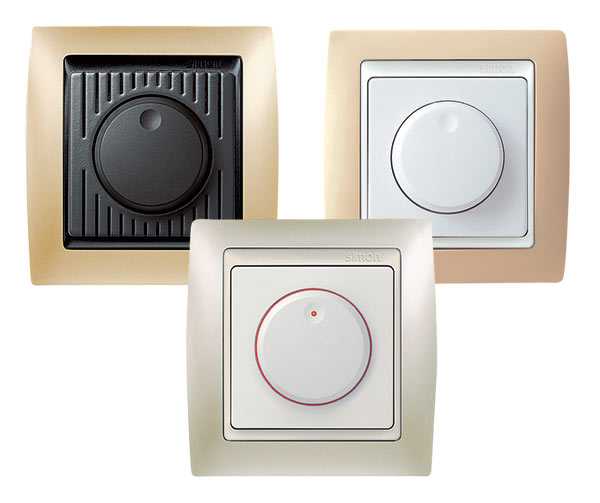

Поворотные диммеры: описание и принцип работы

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

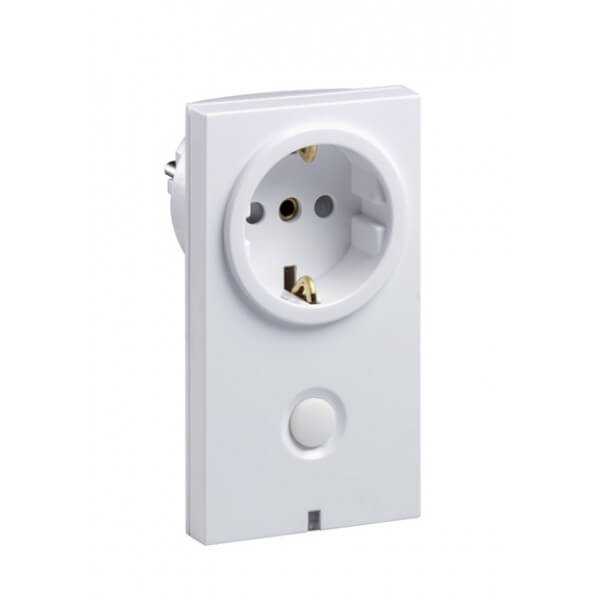

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

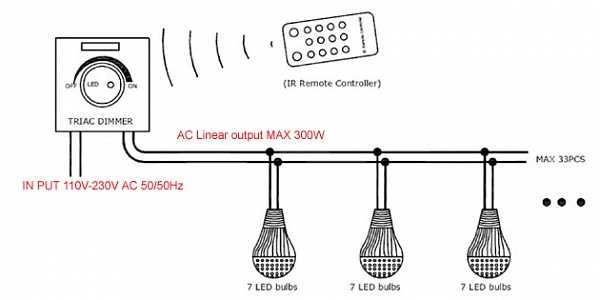

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

• Таймером;
• Программным управлением;
• Подключением к ПК для расширения функций с помощью различных программ;
• Возможностью использования в автоматизированных системах «Умный дом»;
• С дистанционным пультом управления.

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммеры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже. Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

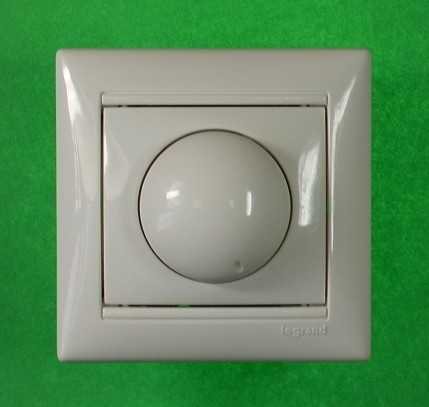

Legrand диммер:

Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Совет №1. Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Диммеры Schneider:

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

 Допускаемые ошибки при подключении диммеров

• Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
• При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
• Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
• При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

Вопрос №1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

Вопрос №2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

Вопрос №3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

Характеристики некоторых светодиодов:

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

Вопрос №4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи. Нам важно ваше мнение:
