Котел отопительный индукционный – Индукционные котлы отопления — минусы и минусы. Сравнение с тэновым. Видео отзыв специалиста.

Содержание

Индукционный котел отопления - правда и вымыслы

Ощутимую конкуренцию газовым и ТЭНовым отопительным приборам создают индукционные котлы отопления. На рынке они позиционируются как одни из самых экономичных. Начали их использовать еще в восьмидесятые годы в промышленных целях. Бытовые модели впервые были представлены в середине 90-х, а за более чем тридцатилетнюю историю они претерпели множество изменений.

Первое знакомство

Индукционный котел в работе

Само название говорит о том, что в основу работы котла заложен принцип электромагнитной индукции. Чтобы понять суть процесса, достаточно через катушку из толстой проволоки пропустить большой ток. Вокруг устройства обязательно возникнет сильное электромагнитное поле. И если поместить в него любой ферромагнетик (металл, который притягивается), то он довольно быстро нагреется.

Самый простой пример индукционного источника тепла — катушка, намотанная на трубу из диэлектрика. Нужно только внутрь поместить стальной сердечник. Подключенная к источнику электричества катушка будет греть металлический стержень. Теперь осталось подсоединить устройство к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет генерировать тепло.

Весь принцип работы можно описать несколькими предложениями. Электрическая энергия генерирует электромагнитное поле. Под действием электромагнитных волн нагревается металлический сердечник. Избыточное тепло от стержня передается теплоносителю (этиленгликоль, масло или вода).

Интенсивный нагрев жидкости порождает конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. В магистралях большой протяженности необходимо устанавливать циркуляционный насос.

Правда и мифы

В специализированных магазинах нередко можно услышать удивительные характеристики, которые приписывают данному отопительному оборудованию. К сожалению, не все они соответствуют действительности. Ради увеличения продаж менеджеры отделов иногда лукавят. Самое время рассмотреть основные тезисы, которыми они оперируют.

Новизна

Утверждение: передовая инновационная разработка на основе физических принципов.

Реалии:

  • Майкл Фарадей открыл явление электромагнитной индукции в 1831 году.
  • В промышленности со второй половины ХХ века индукционные печи успешно использовались для плавления стали.

Никаких новшеств, а тем более новаторских технологий с той поры не реализовано. Это хорошо известный принцип, который нашел свое новое применение и помог производителям занять доселе свободную нишу.

Экономичность

Вихревые индукционные нагреватели

Утверждение: индукционные котлы используют на 20-30% меньше энергии, чем другие электрические аналоги.

Реалии:

  1. Любой нагревательный прибор 100% используемой энергии превращает в тепловую — при условии, что он не выполняет механической работы. Коэффициент полезного действия может быть и меньше. Все зависит от рассеивания тепла вокруг прибора отопления.
  2. Время достижения необходимой температуры теплоносителя напрямую зависит от эффективности работы нагревательного элемента. Всякие высказывания о том, что индукционные модели потребляют меньше электричества, являются не чем иным, как уловками. Закон сохранения энергии незыблем. Для получения одного киловатта тепла необходимо истратить не меньше 1 кВт электричества.
  3. Часть тепла неизбежно будет расходоваться вхолостую. К примеру, греется сама катушка, поскольку сопротивление проводника не нулевое. Впрочем, потери в любом случае остаются в доме, а не улетают через дымоходные каналы.

Выводы вполне очевидны — делающий подобные заявления менеджер занимается откровенным надувательством, или сам введен в заблуждение.

Долговечность

Утверждение: оборудование безотказно работает не меньше четверти века. Его надежность несопоставима с иными электрическими аналогами.

Реалии:

  1. Механический износ котлов данного типа невозможен в принципе, поскольку на них нет подвижных деталей.
  2. Медная обмотка имеет приличный запас прочности. При условии надлежащего охлаждения она может прослужить неограниченно долго. Пробои изоляции для нее тоже не страшны. Дело в том, что витки наматываются не впритык, а через небольшие промежутки.
  3. Сердечник будет постепенно разрушаться в любом случае. На него могут воздействовать агрессивные примеси, не придает прочности и постоянный цикл «нагревание-остывание». Однако данный процесс настолько растянут во времени, что до его завершения может пройти не один десяток лет.
  4. Схема управления включает несколько транзисторов. Вот они-то и определяют срок безотказной работы всего оборудования. Производители комплектующих, как правило, декларируют десятилетнюю гарантию. Впрочем, нередки случаи, когда они беспроблемно отрабатывали 30 и больше лет — все зависит от технологического процесса.

Таким образом, индукционные котлы в любом случае будут работать намного дольше ТЭНовых аналогов. Нагревательные элементы последних могут потребовать замены уже через несколько лет.

Незаменимость характеристик

Котлы индукционные нового поколения

Утверждение: приборы с традиционными нагревательными элементами теряют в мощности через образование накипи. Здесь этот процесс отсутствует, и технические параметры не меняются десятилетиями.

Реалии:

  • Влияние накипи несколько преувеличено. Во-первых, сам по себе слой извести не характеризуется высокими теплоизолирующими качествами. Во-вторых, в замкнутом водовороте образование большого количества известковых отложений маловероятно.
  • Относительно сердечника индукционного котла содержание тезиса справедливо. На нем невозможно образование накипи даже при условии, что теплоноситель перенасыщен известковыми включениями.

Отложения попросту не могут удержаться на поверхности, которая постоянно вибрирует под воздействием электромагнитного поля. К тому же на сердечнике регулярно образуются пузырьки воды, которые разрушают всякую накипь. Очевидно, что данное утверждение правдиво в отношении индукционных котлов, но не справедливо для других электрических нагревательных приборов.

Бесшумность

Утверждение: при работе индукционного оборудования абсолютно отсутствует шум. Этим он выгодно отличается от других электрических аналогов.

Вихревой индукционный котел

Реалии:

  • Любой электрический бойлер не шумит при нагреве воды, потому что попросту отсутствуют акустические колебания.
  • Шум могут создавать только циркуляционные насосы. Впрочем, если работа системы отопления основана на использовании конвекционных потоков, то и этот шум будет исключен.
  • Если же гидравлическое сопротивление вынуждает прибегнуть к принудительной циркуляции, то на рынке сегодня существует множество бесшумных насосов для отопительных систем. Так что заявления продавцов в этом случае вполне справедливы.

Компактность

Утверждение: размеры индукционных котлов невелики, что позволяет устанавливать их в любом помещении.

Реалии: на самом деле так оно и есть. Устройства представляют собой отрезок трубы, не требующий отдельного места. Тезис ничуть не искажает действительность.

Безопасность

Утверждение: котел абсолютно безопасен.

Реалии: в случае утечки теплоносителя электромагнитное поле автоматически не исчезнет. Нагрев сердечника будет продолжаться, и если не прекратить электроснабжение, то крепление и корпус оплавятся через несколько секунд.

Поэтому при монтаже необходимо предусмотреть автоматическое отключение котла в такой ситуации. Так что безопасность котла находится на таком же уровне, как и в ТЭНовом оборудовании.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Индукционные котлы отопления: преимущества и недостатки

Приняв решение обогревать свой дом с помощью электроэнергии либо установить дополнительный электрический источник тепла, домовладельцы задаются вопросом, — отопитель какого типа задействовать? Здесь выбор невелик, на рынке предлагаются электрические теплогенераторы трех типов: ТЭНовые, электродные и вихревые (индукционные). Последние представляют наибольший интерес, поскольку декларируются производителями в качестве нового и самого экономичного оборудования. Появились индукционные котлы сравнительно недавно, поэтому стоит изучить их подробнее.

Устройство вихревого индукционного котла

В действительности данное техническое решение далеко не ново, явление электромагнитной индукции, за счет которой функционируют электрические индукционные котлы отопления, открыто М. Фарадеем в далеком 1831 году. Просто благодаря современным материалам и технологиям явление взято за основу и реализовано в водогрейных установках относительно недавно.

Нагревание воды происходит за счет вихревых токов (токи Фуко), появляющихся в сердечнике катушки. Образуются они под воздействием переменного электрического поля, создаваемого витками катушки переменным током частотой 50 Гц. Сердечник выполнен в форме трубы, через нее и протекает теплоноситель при нагреве. По сути, аппарат представляет собой индукционный преобразователь электрической энергии в тепловую с эффективностью порядка 98%. Диаметр провода, из которого выполнена катушка, количество витков и размеры сердечника рассчитаны таким образом, чтобы нагревать воду до максимальной температуры 95 ºС и при этом не допустить перегрева обмотки.

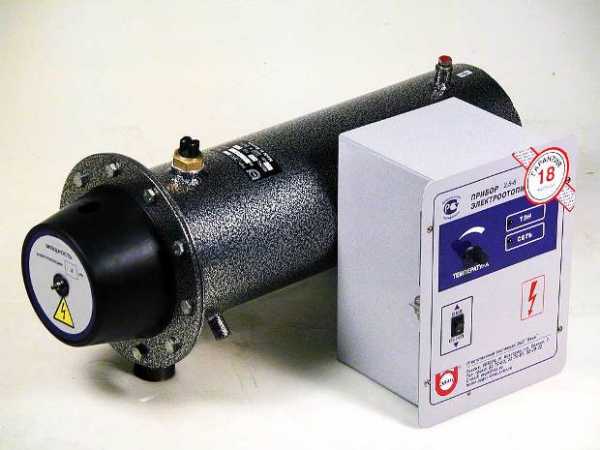

Водонагреватели типа «ВИН»

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

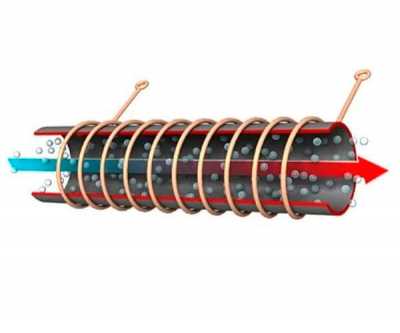

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

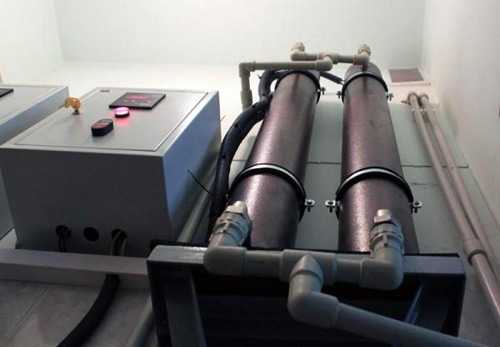

Конструктивные особенности нагревателей типа «Сибтехномаш»
Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

  • индукционные нагреватели имеют раздельную разборную конструкцию;
  • в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
  • трубопроводы теплообменника доступны для промывки и обслуживания.

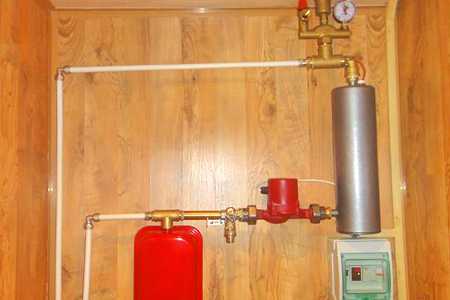

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Преимущества и недостатки

Реальные достоинства, которыми обладают индукционные котлы для отопления дома или производственного здания, заключаются в следующем:

  1. Высокая, как и у всех водогрейных установок, эффективность работы, находящаяся в пределах 97—98%.
  2. Долговечность, обусловленная отсутствием движущихся частей и простотой конструкции.
  3. Малые габариты, позволяющие поместить отопительное оборудование в помещение любых размеров.
  4. Высокая скорость нагрева теплоносителя и отсутствие инерции при его отключении.
  5. Комфорт при эксплуатации, индукционный электрокотел не требует к себе постоянного внимания хозяина дома, а частота его обслуживания целиком зависит от качества применяемой в системе воды.

Вихревые нагреватели поставляются с комплектами автоматики управления, что дает возможность связать теплогенераторы с другими климатическими системами дома.

Нагреватель в разрезе

Есть у данного оборудования и недостатки. Главный из них – высокая стоимость, особенно у теплогенераторов типа «Сибтехномаш». Если использовать эти агрегаты для промышленных целей вполне приемлемо, то индукционное отопление частного дома может оказаться неоправданно дорогим.

Опыт практического использования вихревых нагревателей домовладельцами и обслуживающим персоналом сервисных компаний пока что не слишком обширен, но на данный момент существенных нареканий на оборудование нет.

Мифы об индукционных котлах

Один из самых популярных мифов создают торговые представители, продающие индукционные электрические котлы. Суть в том, что эти котлы якобы на 20—30% эффективнее прочих нагревательных электроустановок, особенно ТЭНовых. Данная информация не соответствует действительности, поскольку все теплогенераторы, преобразующие электроэнергию в тепло, работают с эффективностью не ниже 96% в соответствии с физическим законом сохранения энергии. Неоспоримым является лишь факт, что ТЭНы разогревают теплоноситель несколько дольше по причине своей многослойной структуры. Вольфрамовая спираль прогревает сначала кварцевый песок, потом материал трубки, а потом уже воду. При этом энергия никуда не теряется, а КПД ТЭНового агрегата составляет 98%, как и вихревого.

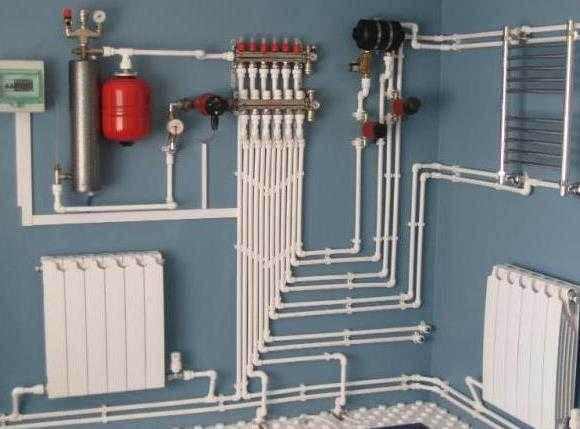

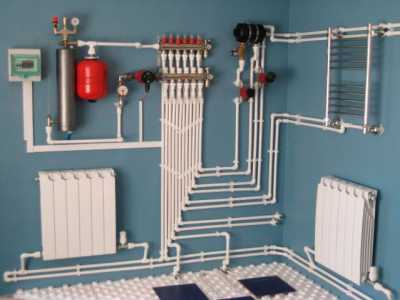

Пример системы отопления

Другой миф гласит о том, что индукционный электрический котел совсем не требует обслуживания, поскольку переменное магнитное поле не дает отложениям оседать на греющих элементах. Этот вопрос зависит от качества воды и накипь на сердечнике катушки появляется точно так же, как и в ТЭНовых нагревателях, если теплоноситель не обессолен. Поэтому хотя бы 1 раз в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя ставить в любом помещении. Причины две: опасность поражения током и наличие электромагнитного поля вокруг аппарата. Его лучше поместить в техническом помещении с ограниченным доступом (котельной).

Заключение

Отопительные установки, использующие для нагрева вихревые токи, действительно обладают многими достоинствами, особенно среди них привлекают скорость нагрева, компактность и долговечность. Насколько эти преимущества оправдывают высокую стоимость изделия – решать придется каждому домовладельцу в индивидуальном порядке.

cotlix.com

расчет мощности, плюсы и минусы

Индукционные электрические котлы отопления по многим характеристикам превосходят пока еще более распространенные котлы с ТЭНами. Открыл электромагнитную индукцию английский ученый  Майкл Фарадей. Принцип его работы стали применять при производстве генераторов и электрических двигателей, трансформаторов.

Но только спустя некоторое время человеческая мысль дошла до того, что этот принцип можно применять и для систем отопления жилых помещений. Только в девяностых годах XX века стали производить первые индукционные электрические котлы для отопления дома.

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

  1. Первым слоем в нем является наружный корпус, который изготавливается из металла.
  2. Второй слой – это изоляция, сделанная в два слоя (теплоизоляция и электрическая изоляция).
  3. Третий элемент такого котла – сердечник. Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Принцип работы

Теплоносителем в индукционных электрических котлах отопления чаще всего выступает вода. Она поступает в патрубок, который приварен к нижней части котла. Вода проходит по зазорам между внешней трубой и стенками корпуса котла. За это время она нагревается до нужно температуры, после чего поступает в сердечник (его внутренний диаметр). Затем вода поднимается вверх по трубе к наружным отопительным приборам.

Почему стоит выбрать индукционный котел для отопления дома

  1. Теплоноситель проходит двойной обогрев;
  2. На стенах труб не образовывается накипь, потому что магнитная индукция создает вибрацию на высоких частотах. Котел прослужит очень долго;
  3. Минимальное время обогрева даже в сравнение с ТЭНами. Это обусловлено меньшей степенью инерции;

Как выбрать индукционный котел

Существует два вида индукционных котлов:

  • однофазные,
  • трехфазные.

Многие устройства имеют специальный пульт управления. Он позволяет задавать параметры тепла помещения.

Выбирая котел определенной мощности, рассчитывать ее надо следующим образом: на один квадратный метр площади понадобится 60 ватт. Если в доме, где планируется установить котел, жильцы не живут постоянно, то данный показатель можно сократить.

На дом с площадью в 120 метров квадратных достаточно индукционного котла, с мощностью в 60 кВт.

Преимущества индукционных котлов отопления

Котлы не требуют специального помещения для установки и монтажа дымохода
  • Работает и от сети переменного, и от сети постоянного тока. Допускаются низкие показатели напряжения;
  • Нагревательные элементы, которые часто выходят из строя и требуют замены, в этом виде котлов отсутствуют;
  • Вероятность утечек минимизируется за счет общей конструкции котла. Она сварена герметично и надежно;
  • В котлах этого типа полностью отсутствует накипь;
  • Высокая категория пожарной безопасности, а также электрической безопасности. Не нужно устанавливать котел в специально помещение, не требует установления дымохода;
  • КПД 100% и с годами данный показатель не снижается;
  • Гарантия от производителей на сердечник составляет четверть века;
  • Теплоносителем может быть не только вода, а также масла, антифриз. Требования к качеству теплоносителя достаточно мягкие. Менять теплоноситель надо не чаще одного раза в десять лет;
  • Простой самостоятельный монтаж котла;

Недостатки индукционных котлов отопления

  • Высокий вес, котел диаметром 12 см и по высоте 45 см будет весить 23 килограмма;
  • Высокая цена. Это один из самых дорогих видов котлов для отопления домов;
  • Подходит лишь для закрытых систем отопления;
  • На расстояние нескольких метров этот котел может создавать волновые помехи. Не рекомендуется располагать рядом с бытовыми приборами;

Экономичность использования

По сравнению с ТЭНовыми котлами индукционные котлы стоят намного дороже. Но, необходимо понимать, что, чем холоднее на улице, тем быстрее новый индукционный нагреватель окупиться. ТЭНовые котлы, такого же качества и со схожими эксплуатационными свойствами, быстрее выходят из строя. Это связано с тем, что на ТЭНах будет образовывать накипь.

Накипь в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.

Индукционные котлы способны сэкономить до 30% энергии

Если сравнивать мощность ТЭНовых и индукционных котлов в зависимости от времени эксплуатации, то первая категория за четыре года использования потеряет 40% мощности. Индукционные котлы относятся к энергосберегающему оборудованию, они способны снизить эксплуатационные расходы на 30% и даже более.

Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на первоначальную дороговизну, эти приборы практически не могут выйти из строя. Потому что они не имеют элемента нагрева. А отсутствие разъемных соединений полностью исключит протечку системы.

orcmaster.com

Индукционный электрический котел отопления для отопления дома

Постоянное повышение стоимости традиционных энергоносителей – природного газа, твердого топлива, приводит к тому, что владельцы частных домов и дач пытаются найти новые способы отопить помещения без излишних расходов. И одним из вариантов получения максимума эффекта при минимуме затрат является индукционный котел отопления.

Очень часто такие котлы называют самым экономичным видом отопления. И это утверждение имеет веские основания – ведь такое отопление подходит для любой площади помещений, а создать индукционный котел своими руками – не такая уж сложная задача, особенно для любителей мастерить.

Индукционный котел отопления

Функциональные особенности индукционных котлов

Прежде всего, следует отметить, что индукционный котел отопления не требует переоборудования отопительной системы здания, поэтому он может быть монтирован не только в загородном доме средних размеров, но и применим для отопления помещений большой площади. Это очень удобно, а также – практично, ведь с традиционными системами отопления вам бы пришлось демонтировать старую систему, а при больших площадях – это было бы еще и затратно.

Простейшая конструкция генератора тепла на принципе индукции выглядит следующим образом: это трансформатор, то есть, электрический индуктор, который состоит из первичной и вторичной обмотки.

Первичная обмотка преобразовывает электрическую энергию в вихревые токи, направляет созданное электромагнитное поле на вторичную обмотку. Вторичная обмотка передает полученную энергию носителю тепла, роль которого играет вода, антифриз, масло и т.д.

Принципиальная схема индукционного котла

Корпус индукционного котла включает внешний контур, сердечник, имеющий двойную стенку и слой тепло- и электроизоляции. Вес котла является не очень большим, но при этом повышается его коэффициент полезного действия. Так, носитель тепла получает примерно 98% тепловой энергии, так как в данном случае нет потерь.

В чем эффективность индукционного котла?

Инструкция, которая прилагается к такому устройству, как электрокотел индукционный для отопления, говорит пользователям о том, что такие котлы являются наиболее выгодными, нежели традиционные системы отопления. И благодаря такому оборудованию можно получить отличный эффект. Носитель тепла проходит двойной нагрев, а время на этот процесс сокращается практически в два раза, если провести параллель между такой системой и котлами с ТЭНами. А достигается подобный эффект благодаря более низкому уровню инерции. В ходе нагревания носителя тепла возникает магнитная индукция, а вследствие этого в трубопроводах не будет появляться накипь.

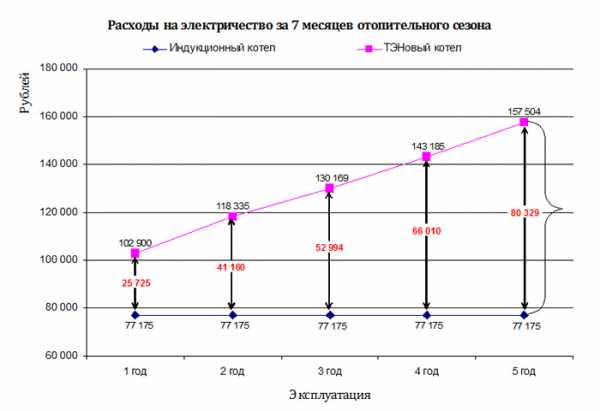

Сравнение денежных затрат на отопление ТЭНовым и индукционным котлами

По сути, данный вид отопительного оборудования является вечным. За ним не требуется ухаживать, обслуживать его и чистить.

Рекомендуем к прочтению:

Самый простой индукционный котел – доступен каждому

Следует отметить, что создавать такие устройства, как индукционные котлы отопления бюджетного типа – это очень просто. Вам не потребуется наличие особого образования или глубоких познаний в отопительной технике. Однако следует заранее подготовить набор материалов и инструментов, которые потребуются вам для работы.

Совет – чтобы сборка вашего индукционного котла производилась быстро и легко, лучше сразу подготовить сварочный инвертор. При помощи этого устройства вы будете варить корпус генератора тепла, а также – подсоединять подающие и отводящие трубопроводы.

Для материала, который будет нагреваться в электромагнитном поле, лучше всего выбрать отрезки стальной проволоки или катанки. Диаметр не должен превышать 7 миллиметров, а длина – 5 сантиметров. Чтобы сделать корпус котла, который также будет служить в качестве участка трубопровода для носителя тепла и основы катушки индукции, можно взять обычную трубу из пластика, которая имеет толстые стенки (диаметр внутри должен быть не больше 5 сантиметров).

Один из этапов изготовления индукционного котла

Индукционный электрический котел отопления будет подключаться к системе отопления с помощью специальных переходников. Через них будет идти холодный носитель тепла, а выходить – уже нагретый с помощью индукции. Стоит заметить, что первый переходник приваривается к основанию корпуса устройства. На дно трубы из пластика, которая подготавливается заранее, укладывается металлическая сетка – именно она будет в качестве барьера для отрезков металлической проволоки. Далее засыпаются кусочки порезанной по 5 сантиметров проволоки, их должно быть столько, чтобы заполнить все пространство трубы внутри. После этого закрывают верхнюю часть прибора.

Основным нагревательным компонентом такого генератора тепла является индукционная катушка.

Делается она из эмалированного медного провода. На корпус из трубы из пластика наматывают 90 витков провода. Но нужно смотреть, чтобы все было сделано аккуратно, — то есть, между участками должно быть одинаковое расстояние. После того, как такой индуктор готов, можно подсоединять его к отопительной системе.

Индукционный котел подключенный к системе отопления

Индукционные котлы отопления электрические являются компактными устройствами, а в плане конструкции они фактически элементарны. Такой аппарат можно сделать в любом участке трубопровода. Нужно будет лишь вырезать часть трубы из отопительной системы, затем переходниками установить индуктор в этот разрез. Касательно электрической сети, катушка индукционного котла подключается к высокочастотному инвертору. Но помните, что включать такое устройство можно только в том случае, если в системе есть носитель тепла, так как корпус может просто расплавиться от высоких температур.

Заметим, что стоимость такого котла – это сущие копейки. Единственный недостаток – это относительно небольшие габариты и внешний вид. Однако, установив такой индуктивный котел отопления, вы почувствуете положительный эффект, увеличите скорость нагревания носителя тепла.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Рекомендуем к прочтению:

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

  • Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
  • Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
  • Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

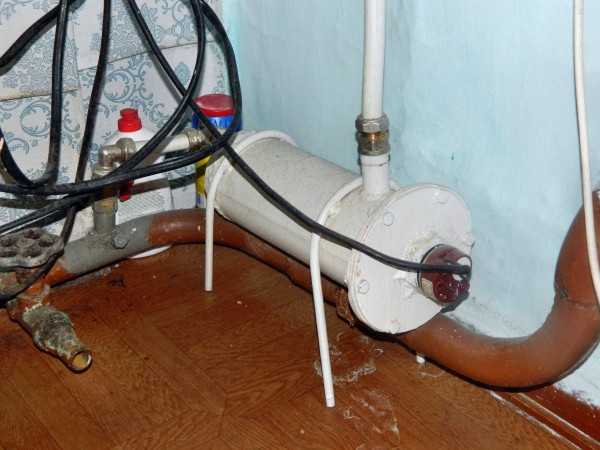

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

  • Прежде всего, это возможность работать с переменным и постоянным током.
  • В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
  • Конструкция прибора предельно проста.
  • Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
  • Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
  • Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
  • Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

otoplenie-doma.org

Индукционный котел отопления для частного дома (электрический)


В современности, обогрев дома при помощи индукционного котла завоевывает всё большую популярность среди потребителей. В первую очередь благодаря высокому коэффициенту полезного действия, и соответственно значительно меньшему потреблению электроэнергии, нежели другие котлы.

Некоторые пользователи индукционных устройств предпочитают изготавливать их своими руками, а не приобретать в магазине. Большинство потребителей познакомились с индукционной технологией используя одноименные плиты.

Индукционный отопитель

Индукционный котел работает по принципу электромагнитной индукции, что делает его новатором в использовании такой энергии в среде силовой бытовой техники. Кроме того, отсутствие необходимости в топливе, кроме электроэнергии, делает его практически независимым от внешних ресурсов. Отзывы пользователей котлов красноречиво говорят, что газообразное, жидкое и твердое топливо доступно далеко не во всех регионах страны.

Содержание

Характеристики индукционного котла

Уровень коэффициента полезного действия может достигать 99% и стабильно поддерживается на протяжении всей эксплуатации. Индукционный котел работает на частоте 50 Гц, допуская лишь незначительные помехи в сети. Итоговая мощность составляет от 2,5 до 500 кВт. Котел оснащен защитой от накипи, а отсутствие разъемных соединений нивелирует вероятность их ржавения и значительно уменьшает шанс течи.

Так как в агрегате не наличествуют движущиеся механические элементы, сам котел не подвержен физическому износу от движения механизмов. Индукционный индивидуальный обогрев используется в совокупности с такими теплоносителями как вода, антифриз и масло.

Использование таких тех.жидкостей не требует специальных знаний и умений и потому установить котел своими руками может даже неискушенный. Также, индукционный нагреватель можно совместить с другими системами отопления.

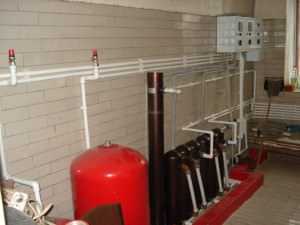

Индукционный котел в действующей системе отопления

Автономность устройства устраняет необходимость в регулярных профилактических работах в период простоя, а для установки и обслуживания не требуется привлечение специалистов.

Термин эксплуатации агрегата может длиться более 30 лет. Оборудование имеет высокую пожаробезопасность, за счет того, что нагреватель и индуктор не соединены между собой электрической цепью. Нагреватель, работающий в системах отопления, может иметь граничную температуру на 30 градусов превышающую максимальную температуру теплоносителя.

Индукционное отопление можно применять для следующих целей:

  • использование в системе горячего водоснабжения;
  • применение в системах комбинированного отопления;
  • обогрев жилого дома, административных и промышленных сооружений;
  • сохранение источников теплоснабжения;
  • обогрев конструкций, которые имеют специальные предписания по безопасности и экологии.
к меню ↑

Устройство котла

Электрический нагреватель индукционного типа не требует коренных изменений в системе отопления частного дома. Схема простейшего аппарата предполагает наличие элементов электрического индуктора, а именно двух видов обмоток: первичной и вторичной, которые еще называют контурами.

Конструкция индукционного котла

Основное назначение первичной обмотки – это преобразование обычной электрической энергии в ток вихревого типа. В результате создается магнитное поле, что передается на вторичный контур. Вторичная обмотка – по сути нагреватель, так как выполняет основную функцию котла – нагревать жидкий теплоноситель, который циркулирует внутри отопительной системы. Схема корпуса котла имеет следующие элементы:

  • тепловая изоляция;
  • электроизоляция;
  • внешняя обмотка;
  • сердечник.

Корпус котла можно считать индикатором возможной подделки или просто самодельного агрегата. Промышленные и самодельные варианты имеют разные виды обмоток. На производстве выпускают котлы с цилиндрической обмоткой, тогда как умельцы предпочитают тороидальную.

Изготавливается обмотка неизменно из медной проволоки и обматывается вокруг ферромагнитного корпуса, который должен иметь достаточно толстые стенки: не менее 1 сантиметра. Такая схема конструкции не только уменьшает вес оборудования и его размеры, но и существенно увеличивает КПД, делая электрический индукционный котел столь привлекательным для потребителя.

к меню ↑

Принцип работы

После того, как разобрались с устройством, следует подробно рассмотреть как индукционный котел выполняет обогрев частного дома. Работа котла осуществляется по принципу индукционной плиты, за счет использования индуктивной катушки, которая инициирует создание переменного магнитного поля.

Схема работы индукционного котла

Система металлических трубок, представляющих собой своеобразный лабиринт, практически без потерь передает тепло от перемагниченного нагревателя непосредственно к жидкому теплоносителю.

Обогрев дома происходит вследствие изменения в устройстве силы магнитного поля, на которое, в свою очередь, влияет сила тока. Магнитное поле замыкается внутри слоев обмотки и его напряженность напрямую зависит от того количества витков, которым обмотка охватывает катушку.

Как только внутрь катушки помещается металлический предмет (в нашем случае – сердечник) – внутри катушки появляются вихревые токи, которые еще называют токи Фуко. Они воздействуют на электрическое сопротивление металла, вследствие чего происходит нагрев поверхности системы трубок.

Эффект нагрева может изменяться в зависимости от величины напряженности магнитного поля, а также зависит от типа катушки и свойств материала, из которого она изготовлена.

Теплоноситель (наиболее часто используется вода) поступает в патрубок, что размещен в нижней части котла, и поднимается по зазору между стенками котла и его внешней трубой, нагреваясь при этом процессе. Оттуда вода попадает в сердечник, а уже через него – непосредственно в отопительные устройства, что обеспечивают обогрев дома.

к меню ↑

Достоинства и недостатки

Индукционный нагреватель имеет массу достоинств и положительные отзывы перед остальными типами котлов, позволяющие производить обогрев дома практически без потерь тепла.

Модель системы отопления с индукционным котлом

Вот лишь немногие из них:

  • возможность работы от сетей разного типа тока, как переменного, так и постоянного, используя низкое напряжение;
  • нагреватель имеет долгий срок службы, элементы, нуждающиеся в регулярной замене – отсутствуют;
  • использует несложную технологию, подобную той, по которой работают индукционные плиты;
  • котел представляет собой монолитное и герметичное устройство, что существенно уменьшает возможность протечки;
  • конструкция и технология работы гарантирует отсутствие накипи;
  • имеет второй класс электро- и пожаробезопасности, кроме того в конструкции не предусмотрен дымоход, что уменьшает габариты изделия;
  • отзывы подтверждают: в большинстве случаев, на сердечник дается гарантия на 25 лет от производителя;
  • не только вода, как теплоноситель. Вместо неё с не меньшим успехом могут быть использованы: масло, антифриз. При этом мягкие требования, применяемые к теплоносителям, позволяют отбирать сырье даже низкого качества;
  • отзывы экспертов положительно характеризуют автоматическую систему управления котлами, которая экономно расходует электроэнергию на эксплуатацию, что бесспорно приоритетно для среднестатистического потребителя;
  • монтаж можно с легкостью выполнить дома своими руками.

Но никуда и без недостатков:

  • устройство, невзирая на все ухищрения для уменьшения массы, остается всё-таки довольно тяжелым. При d=12 сантиметров, а h=45 сантиметров, масса котла может достигать 23 килограмм;
  • качество определяет цену – сегодня это один из самых дорогих видов котлов;
  • такой агрегат можно установить лишь в закрытую систему отопления.

Индукционный агрегат один из самых дорогих видов котлов

к меню ↑

Изготовление индукционного котла своими руками

Есть много вариантов, положительные отзывы, простых и сложных конфигураций, как изготовить индукционный котел своими руками. Мы остановимся на простейшем из них, доступном каждому. Для этого используют обрезок пластиковой трубы диаметром в 5 миллиметров.

  1. Сперва, трубу нужно заполнить нарезанной проволокой из нержавеющей стали d=7 миллиметров, кусочками примерно по 5 миллиметров длиной.
  2. Эти обрезки следует засыпать в трубу доверху, с легкой утрамбовкой.
  3. По обе стороны трубы своими руками устанавливается сетка, для того, чтобы кусочки проволоки не выскочили из трубы при работе аппарата.
  4. Затем, поверх пластиковой трубы необходимо намотать спиралью эмалированную проволоку из меди. Это действие следует выполнить равномерно по всей длине трубы.
  5. Осталось лишь подключить ваш котел, изготовленный своими руками, в систему отопления. Для этого вырезается прямоугольный участок трубы и в отверстие вставляется агрегат.
  6. Оставшиеся кончики медной проволоки подключаются к инвертору с высокой частотой, который продается в любом магазине строительной направленности.
к меню ↑

Индукционный котел, сделанный своими руками (видео)

Портал об отоплении » Электрическое отопление

stroypotencial.ru

Индукционные котлы для отопления частного дома: обзор, правила выбора

Здесь вы узнаете:

Газовые магистрали присутствуют далеко не во всех населенных пунктах, поэтому люди вынуждены отапливать свои дома альтернативными источниками тепла. Нередко ими становятся индукционные котлы отопления, пришедшие на замену традиционным ТЭНовым агрегатам. Они отличаются более продолжительным сроком службы и безопасностью, быстро прогревая теплоноситель в отопительных системах. Давайте посмотрим, как выбрать данное оборудование и на что ориентироваться при его покупке.

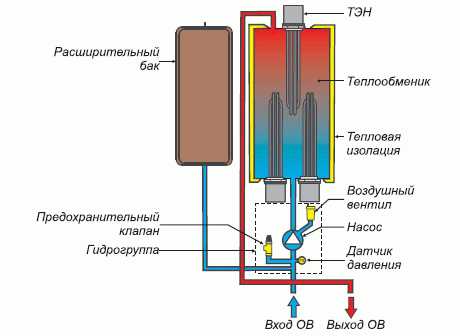

Недостатки традиционных котлов отопления

В отличие от индукционных, классические электрические котлы, построенные на основе ТЭНов, обладают множеством недостатков. В первую очередь мы отметим не самый продолжительный срок службы нагревательных элементов. Они часто выходят из строя, дают электрические пробои, обрастают накипью (правда, не так интенсивно, как в стиральных машинах и электрочайниках), портятся от коррозии. Та же накипь затрудняет нагрев теплоносителя – в результате на это затрачивается больше электроэнергии, чем нужно.

Во вторую очередь мы отметим недолговечность ТЭНов – это один из главнейших недостатков традиционных котлов отопления. Находясь постоянно в воде, металл подвергается воздействию коррозии. В результате этого он истончается, нередко теплоноситель попадает внутрь, что вызывает замыкание или закипание. Возможен и другой исход, когда в ТЭНах перегорает их внутренняя начинка. В любом случае ремонт ТЭНов невозможен – производится их полная замена. И не факт, что новая деталь проработает долго.

Главным достоинством ТЭНовых агрегатов является предельная простота, чего нельзя сказать об индукционных моделях.

Устройство и принцип действия индукционных котлов

Если созрела необходимость создать электрическое отопление, рекомендуем приобрести индукционный котел. В этом случае вы сможете не беспокоиться о возможных поломках. Вас будет ждать только комфортное тепло, а сам агрегат переживет по сроку службы всю отопительную систему. Электрические индукционные котлы для отопления частного дома обязательно порадуют вас своими непревзойденными характеристиками – в этом вы сможете убедиться после прочтения нашего обзора.

Принцип работы индукционной катушки довольно прост в своей сути, но задействует некоторые сложные для понимания обывателя физические законы.

Индукционный котел отопления представляет собой современный отопительный прибор, нагревающий теплоноситель за счет электромагнитной индукции. Его основой является катушка, по которой пропускается ток – за счет этого возникает магнитное поле. Если поместить в центр катушки какой-либо металлический предмет, то он начнет нагреваться. Именно этот принцип работы и задействован в индукционных отопительных агрегатах.

Главным звеном индукционного котла является мощная катушка, генерирующая магнитное поле. Это поле нагревает металлический сердечник, через который протекает теплоноситель, циркулирующий по системе отопления. То есть, греющим элементом здесь является именно сердечник, а не само электромагнитное поле. Интересен тот факт, что индукция была открыта почти 190 лет назад Майклом Фарадеем. Она активно применяется в промышленности, в частности, в плавильных печах. Сегодня индукция добралась и до отопительного оборудования.

Итого, в устройстве индукционного котла отопления мы видим несколько узлов:

  • Блок запуска и управления – обеспечивает питанием индукционную катушку;
  • Индукционная катушка с сердечником – самая важная часть, отвечающая за нагрев теплоносителя;
  • Стальной корпус с теплоизоляцией – защищает внутренности котла и препятствует потере тепла.

Да, устройство индукционных котлов отопления более сложное, если сравнивать с традиционными ТЭНовыми агрегатами. Но по своим характеристикам они их превосходят.

Достоинства и недостатки индукционных котлов

Электрическое отопление является простейшей альтернативой традиционному отоплению с газовыми котлами. Правильно смонтированная система порадует потребителей теплом, а индукционное отопительное оборудование позволит рассчитывать на отсутствие проблем. Давайте рассмотрим основные преимущества индукционных агрегатов:

  • Компактность – данные котлы действительно очень маленькие, по своему внешнему виду они напоминают трубу большого диаметра с патрубками меньшего диаметра (к патрубкам подключается система отопления). Хотя некоторые образцы промышленного назначения нельзя назвать компактными;
  • КПД, близкий к 100% - почти вся электроэнергия превращается тепло. Тем не менее небольшие потери все-таки есть, так как ничего идеального в мире нет;
  • Продолжительный срок службы – производители заявляют, что он составляет не менее 20-25 лет. И это действительно так, ведь здесь отсутствуют традиционные ТЭНы;
  • Возможность работы с любыми видами теплоносителя;
  • В индукционных котлах не образуется накипь – этим они выгодно отличаются от ТЭНов, на которых все-таки образуется незначительное количество известковых отложений;
  • Повышенная надежность – индукционная катушка отличается приличным межвитковым расстоянием, а от сердечника витки отделяются надежной изоляцией. Поэтому ломаться тут особо нечему. Может выйти из строя разве что система питания, включающая в себя электронные компоненты;
  • Возможность самостоятельного монтажа – в этом нет ничего сложного. Да и каких-либо настроек здесь нет.

Есть и определенные недостатки:

Правильно и качественно смонтированный индукционный котел - это не только приятная глазу картина, но и залог долгой и надежной работы всей системы.

  • Дороговизна – в домашней системе отопления индукционный котел станет самым дорогим узлом. Но затраты того стоят;
  • Высокое потребление электроэнергии – обеспечивает большие расходы на эксплуатацию отопления;
  • Более сложная конструкция – здесь присутствует схема питания, которая отсутствует в ТЭНовых и электродных агрегатах.

Главный недостаток – это высокие цены на оборудование, хотя ничего сложного в нем нет.

Кроме того, если вы будете использовать индукционный котел мощностью более 7-к кВт, то вам потребуется трехфазная электросеть – это справедливо не только для индукционных, но и для любых других электрических отопительных агрегатов.

Некоторые особенности индукционных котлов

Мы уже говорили, что электрическое отопление отличается дороговизной. И потребителям нужно быть готовым к большим расходам на электроэнергию. Но если нельзя построить отопление на котле другого типа, то с этим придется мириться. Отметим еще один факт – с покупкой индукционного котла сэкономить на отоплении не получится. Все дело в том, что никакой экономичности в 20-30%, по сравнению с ТЭНовыми агрегатами, у них нет. Поэтому расходы будут такими же – очень высокими.

Кроме того, индукционные котлы не могут похвастаться показателем КПД в 100% - такого просто не может быть. Если какой-либо производитель заявляет обратное, то он бессовестно лжет. Причем некоторые откровенно врут и про вышеуказанную экономичность – не поддавайтесь на эти маркетинговые уловки.

Производители прибегают и ко многим другим уловкам. Например, они уверенно заявляют, что их оборудование не шумит. Развеиваем миф – ТЭНовые агрегаты тоже работают бесшумно. Что касается компактности, то это правда. Но и ТЭНовые модели не отличаются большими габаритами.

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса.

Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котлы Эдисон от завода Сибтехномаш

Именно такое название получили индукционные котлы нового поколения от известного отечественного производителя. Они представлены на рынке в виде модификаций мощностью 4.7, 13, 22, 50, 100, 250 и 500 кВт. Подходят они для отопления зданий любого назначения – это большие коттеджи, помещения коммерческого назначения, промышленные постройки и многое другое. Они оснащаются несколькими индукционными нагревательными элементами, что ускоряет подогрев теплоносителя в системах отопления.

По своему внешнему виду они никак не похожи на традиционные бытовые индукционные котлы. Они смонтированы на металлических рамах, в дополнение к ним поставляются управляющие шкафы. Как утверждают отзывы пользователей, оборудование отличается высоким уровнем надежности. Сегодня данные котлы востребованы среди потребителей, которым необходимы надежные системы отопления в зданиях хозяйственного, административного и промышленного назначения.

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах.

Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы. Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан.

Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

remont-system.ru

Электрический индукционный котел отопления

Главной составляющей частью любой отопительной системы является котел отопления. Это прибор, который обеспечивает нагрев теплоносителя и его циркуляцию внутри контура. В настоящее время на рынке можно найти как проверенные десятилетиями успешной эксплуатации модели котлов – топливные и электрические с ТЭНами – так и высокотехнологичные разработки, например, электрический индукционный котел отопления.

Поскольку маркетинговая хитрость глубоко приникла уже и в эту сферу рынка, «новейшие» агрегаты окружены рядом рекламных нюансов, которые несколько преувеличивают их достоинства. Рассмотрим основные положения, касающиеся индукционного механизма работы домашних нагревателей.

Принцип работы электрических индукционных котлов

Электромагнитная индукция – это базовый физический принцип, открытый Фарадеем почти 200 лет назад. В общей форме он предполагает образование магнитного поля вокруг катушки, изготовленной из хорошего проводника (например, меди) при прохождении через него тока значительной силы.

Ферромагнетик – металл, реагирующий на магнитные поля – при попадании в такое поле начинает нагреваться. Это происходит из-за увеличения скорости движения, а значит и кинетической энергии молекул в его кристаллической решетке. Таким образом, ток в обмотке катушки нагревает сердечник внутри нее. Больше ток – больше нагрев.

Именно по этому принципу, без каких-либо технологических или конструктивных изменений, работает электрический индукционный котел отопления. Труба, изготовленная из диэлектрика (чтобы ток не проходил по контуру отопления) обмотана медной проволокой, находящейся под напряжением. Внутрь трубы помещен стальной сердечник, который и является нагревательным элементом.

Находящийся в котле теплоноситель получает тепло от сердечника, нагревается сам и при этом охлаждает нагревательный элемент. Расширяясь при нагреве, вода (этиленгликоль, масло, антифриз) поднимется вверх по котлу и уходит в подающую трубу контура. Таким образом создается гидравлическое давление и циркуляция теплоносителя в отопительном контуре.

Технические характеристики электрических индукционных котлов отопления

На рынке постулируется следующее основное утверждение по поводу индукционного механизма нагрева теплоносителя: системы этого типа потребляют на 20-30% меньше электроэнергии. Этот тезис опровергается элементарными физическими аксиомами, а конкретно – законом сохранения энергии.

Внимание! Для получения 1 киловатта тепла необходимо затратить 1 киловатт электроэнергии. Все спекуляции насчет экономии электричества при передаче энергии из розетки в батарею отсекаются этим простым соображением.

Говоря о других технических характеристиках электрических индукционных котлов отопления нужно отметить, что устройства мощностью более 7 кВт требуют входного напряжения 380 вольт. При этом они не создают в системе повышенного гидравлического давления, поэтому самотечная схема годится только для небольших отопительных контуров. Для обогрева помещений большей площади необходимо вмонтировать в систему циркуляционный насос.

Отдельной особенностью электрических индукционных котлов является то, что в них не накапливается накипь. Кипение теплоносителя и образование внутри котла пузырьков создает в потоке небольшие турбулентные завихрения, которые препятствуют осаждению на сердечник известкового налета.

Важно! Образование накипи не может сильно снизить эффективность работы обычного ТЭНа, так как она не обладает повышенной теплоемкостью или другими физическими свойствами, этому способствующими. Если вы не достаете нагреватель из котла, чтобы показывать его гостям – о накипи можете не думать.

В среднем, 1 киловатт мощности индукционного отопительного котла обеспечивает производство 1000 килокалорий тепловой энергии в час, что рассчитано на отопление 10-15 квадратных метров помещения. Конечно, эта характеристика весьма условна и зависит от теплоизоляции дома, наружной температуры и конфигурации отопительного контура.

Индукционный котел своими руками — видео обзор принципа работы

Преимущества и недостатки

Все плюсы и минусы электрических индукционных котлов для частного дома стоит рассматривать в сравнении с их аналогами на рынке. Так, цена на природное топливо – газ или, может, дрова – превышает цену на электричество, так что с этой точки зрения электрические котлы (и с ТЭНами тоже) более практичны.

О накипи и внутренних засорах уже было сказано выше – если вас не волнует чисто эстетическая сторона вопроса, но особой разницы между разными рыночными предложениями нет.

При утечке теплоносителя из системы отопления все отопительные котлы также ведут себя одинаково: охлаждение сердечника становится недостаточным и он мгновенно перегорает, плавится и выводит из строя другие конструктивные элементы. В таких случаях котел отопления, как правило, ремонту не подлежит.

В общем, единственным действительным преимуществом электрического индукционного котла отопления выступает его небольшой размер и эргономичный дизайн. Единственным значимым недостатком можно считать завышенную стоимость и массу рекламных спекуляций, о которых, впрочем, вы теперь в курсе.

Виды электрических индукционных котлов отопления

В настоящее время на рынке представлено два вида индукционных котлов для отопления частного дома: SAV и ВИН. Оба типа агрегатов работают по одинаковому принципу, но имеют ряд конструктивных и технологических отличий.

Электрические индукционные котлы SAV являются более простой модификацией прибора. Рабочая частота тока на обмотке – 50 Гц, стальной сердечник установлен внутри теплоизолирующего кожуха. Этот тип является более дешевым, но по эффективности не практически не уступает своему аналогу.

Электрические индукционные котлы ВИН (вихревые индукционные нагреватели) отличаются наличием в блоке автоматики преобразователя, который увеличивает частоту рабочего тока на первичной обмотке котла. Предполагается, что это увеличивает мощность магнитного поля и нагрев сердечника. Более того, внешние элементы котла также изготовлены из ферромагнетика и нагреваются, тем самым делая котел дополнительным отопительным элементом. Теплоотдача от такого механизма чуть выше, но и стоимость возрастает.

Поскольку и в том, и в другом типе отсутствуют какие-либо подвижные детали, о механическом износе элементов прибора можно забыть. Средний срок службы такого котла отопления, гарантированный изготовителем, составляет около 25 лет при интенсивной эксплуатации и ограничен устойчивостью ферромагнетика в сердечнике.

Правила установки электрических индукционных котлов отопления

Установка индукционного электрического котла

При монтаже электрического индукционного котла отопления необходимо придерживаться ряда стандартных правил:

  • установку производить строго вертикально;
  • выполнить отступ от пола и стен в целях изоляции;
  • вмонтировать в контур расширительный бак;
  • при необходимости дополнить контур насосом.

Поскольку котлы работают на токе высокого напряжения, обязательно нужно заземлить прибор при установке и изолировать все металлические части отопительного контура пластиковыми фитингами.

Небольшой размер индукционного котла позволяет установить его в любое удобное место, а при недостаточной мощности отдельного прибора возможно изготовление каскада из нескольких агрегатов, который с виду будет напоминать высокотехнологичный радиатор.

По итогу прочтения данной статьи может возникнуть впечатление, что она призвана скомпрометировать применение «инновационного» механизма в конструкции отопительных приборов, однако это не так.

Мы хотим лишь опровергнуть ряд рекламных мифов для того, чтобы сделать ваш выбор основанным на достоверных фактах, а не на спекуляциях маркетологов.

Похожие статьи

Рекомендуем похожие записи:

inzhenernye-seti.com
