виды, устройство и монтаж своими руками (+ видео)

Обогрев отдельных участков пола или даже всей его площади становится популярным решением в современных квартирах и частных домах. Бюджетным вариантом реализации такой системы считается электрический теплый пол под линолеум.

Монтаж можно выполнить самостоятельно, однако сначала нужно определиться с типом теплого пола, а также правильно выбрать подходящее напольное покрытие.

Содержание статьи:

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

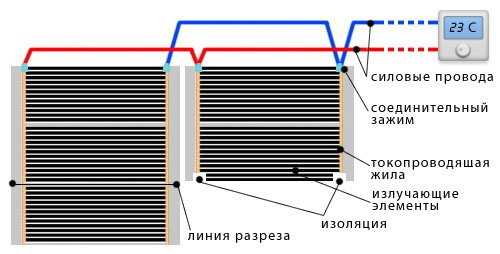

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

  • изменение цвета напольного покрытия;
  • деформацию его поверхности и вспучивание;
  • выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

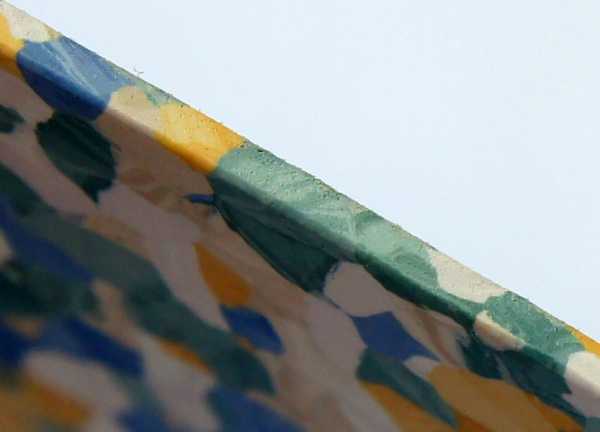

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Кабель или инфракрасная пленка?

Системы теплого пола, которые работают от электричества, четко разделяют на электрические и инфракрасные. Электрические системы представляют собой греющий кабель, который укладывают на специальную сетку, а затем заливают стяжкой. Более удобным для монтажа может стать аналогичная система, в которой кабель уже уложен на специальные маты. Их укладывают полосами и соединяют между собой.

Инфракрасный или пленочный пол устроен принципиально иначе. Это сложная система, которая выглядит как тонкая, менее одного миллиметра, темная пленка. На самом деле это графитовый нагревательный элемент, заключенный между двумя полосами тонкого полиэстера. Для подключения к электросети служат специальные медно-серебряные проводники. Степенью нагрева можно управлять с помощью терморегулятора, обычно он поставляется в комплекте с системой. Несомненный “плюс” инфракрасного теплого пола – низкие затраты электроэнергии на обогрев.

Инфракрасный пленочный пол

Такой теплый пол обогревает помещение с помощью инфракрасных лучей и не нуждается в стяжке. Его кладут на подготовленное основание, сверху монтируют напольное покрытие. Для укладки под линолеум пленочные системы подходят лучше всего. Они не слишком сильно нагреваются, поэтому опасный перегрев покрытия в этом случае практически исключен. Пленка очень тонкая, ее почти без проблем можно уложить, даже если ремонт в помещении давно завершен.

Для этого напольное покрытие снимают, выравнивают основание, выполняют монтаж пленки, а затем снова укладывают напольное покрытие. Уровень пола поднимется всего на несколько миллиметров. Но следует помнить, что такие системы довольно дорогие, а также что они требуют очень высокого качества монтажных работ. Например, основание под инфракрасный теплый пол должно быть практически идеально ровным. Даже небольшой перепад по высоте может привести к повреждению пленки.

Означает ли это, что нельзя использовать с линолеумом кабельный электрический пол? Вовсе нет. Это решение также имеет полное право на существование. Но монтаж в этом случае будет сложнее, а толщина так называемого напольного пирога – больше.

Кабельный теплый пол укладывают на основание из теплоизоляционного материала и закрепляют на армирующей сетке, после чего заливают бетонной стяжкой

Из-за стяжки, теплоизоляции, пароизоляции и других составляющих уровень пола может значительно повыситься. Важный момент – правильный температурный режим. Уровня нагрева в пределах 22-25 градусов обычно достаточно, чтобы ощущения были комфортными, а напольному покрытию такая температура не повредит.

Монтаж инфракрасного теплого пола

Начинают укладку инфракрасной пленки с плана-разметки. Эта рекомендация особенно актуальна для просторных помещений, но и на малых площадях ее не стоит игнорировать. Пленочный пол укладывают только на открытых участках, под мебелью обогрев не нужен, он только создаст ненужную нагрузку на систему и может вызвать ее поломку.

Распределяют полосы пленки обычно вдоль длины помещения, чтобы минимизировать количество соединений отдельных частей. При этом необходимо выдержать расстояние в 50 мм от проложенной в полу электропроводки и 200 мм – от любых источников нагрева: духового шкафа, камина, радиатора и т.п.

Полосы инфракрасной пленки подключают к электропитанию параллельно, поэтому нужно раскладывать их вдоль длинной стены комнаты, чтобы уменьшить количество контактов

Следующий этап – подготовка основания. Его следует тщательно очистить от загрязнений, отремонтировать неровности и выровнять с помощью бетонной стяжки. Продолжать монтажные работы можно только после того, как стяжка высохнет. После этого на основание укладывают теплоизоляционный материал, чтобы повысить эффективность работы системы. Места стыков проклеивают специальным скотчем. Затем можно начинать укладывать инфракрасную пленку.

На основание для инфраскрасного теплого пола укладывают слой теплоизолирующего материала, чтобы предотвратить потери тепла. Утеплитель в местах соединения проклеивают отражающим скотчем

Пленку нужно правильно разложить. Почти наверняка для этого ее придется разрезать на отдельные части. Линии, по которым можно резать этот материал, четко обозначены на поверхности пунктиром. Разрезать пленку в каких-то других местах нельзя, чтобы не испортить. После того, как пленка уложена в соответствии с составленным ранее планом, ее нужно закрепить на основании.

Разрезать инфракрасную пленку для теплого пола можно только по специальным пунктирным линиям, чтобы не повредить графитовые вставки-нагреватели

Для этого используют скотч, скобы или даже обычные мебельные гвозди. Но крепеж можно использовать только на специальных прозрачных полосах по краям пленки, чтобы случайно не повредить нагревательный элемент. К разложенным полосам инфракрасной пленки подводят электропитание с помощью контактных зажимов.

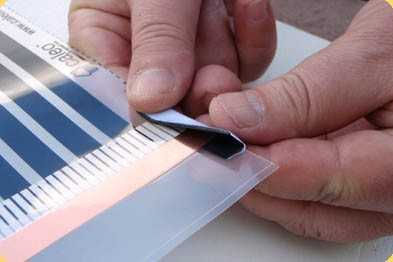

Каждый такой зажим нужно ввести между слоями оболочки таким образом, чтобы его конец прикасался к медной полосе, расположенной внутри. После этого зажим фиксируется люверсом, который расклепывают с помощью специального устройства. Некоторые мастера делают это обычным молотком, но действовать следует с осторожностью, чтобы не повредить графитовые вставки.

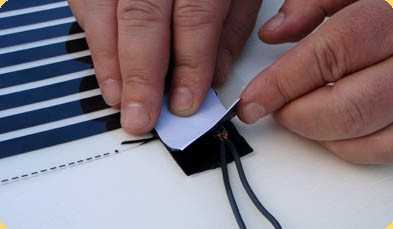

Все места подключения пленочного теплого пола к электрическим проводам должны быть тщательно изолированы специальным скотчем. Перед включением системы нужно удостовериться в целостности изоляции

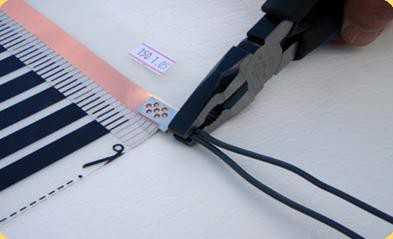

Затем к контактным зажимам с помощью пассатижей присоединяют медный провод с сечением на 1,5 мм в защитной оболочке. После этого линии разрезов следует защитить специальным гидроизоляционным покрытием. Подключение отдельных отрезков инфракрасного пола выполняют параллельно, а не последовательно. Провода выводят под плинтус и подводят к источнику электропитания.

Провода инфраскрасного теплого пола немного углубляют в слой теплоизоляционного материала, чтобы они не выступали, и поверхность оставалась ровной

В виде описания процесс монтажа ИК-пленки выглядит не слишком сложным, но на практике есть несколько нюансов, которые обязательно следует учитывать в ходе работ:

  • между отдельными полосами пленки необходимо выдерживать определенное расстояние, перехлест материала недопустим, эта ошибка обязательно вызовет перегрев системы и ее скорую поломку, а также повреждение напольного покрытия.
  • не рекомендуется устанавливать терморегулятор на температуру выше 30 градусов, в случае с укладкой инфракрасного пола под линолеум можно ограничиться и 25 градусами;
  • перед установкой термодатчика электричество в доме следует отключить, выполнить работы по монтажу и подключению устройства, и лишь после этого подавать напряжение на прибор и всю систему;
  • перед проверкой работы ИК-пленки нужно внимательно осмотреть все места подключения контактов, чтобы убедиться в наличии и целостности защитной изоляции.

При монтаже на больших площадях следует следить за общей мощностью системы. Если этот показатель превышает 3,5 кВт, для нее лучше выделить отдельную линию электропитания, чтобы избежать перегрузок. Поскольку пленка очень тонкая, места контактов будут немного выступать над поверхностью. Чтобы этот момент не отразился на состоянии напольного покрытия, слой теплоизоляции в таких местах приходится немного срезать, чтобы выровнять высоту пленки над основанием.

Термодатчик устанавливают под пленкой на участке, где нагревательные элементы отсутствуют, и закрепляют скотчем. После этого систему подключают к терморегулятору. Теперь можно приступать к тестированию системы. Теплый пол включают, проверяют места подключения проводов, устраняют выявленные огрехи и т.п.

Оценивают степень нагрева пола, тепло должно распределяться по площади равномерно. Теперь пленку нужно накрыть слоем пароизоляционной пленки, которую также закрепляют скотчем. После этого можно начинать укладку напольного покрытия.

Подробная видеоинструкция по укладке пленочного теплого пола представлена здесь:

Особенности укладки кабельной системы

Если предпочтение все же отдано не пленке, а греющему кабелю, придется выполнить следующие работы:

  • Составить план раскладки греющего кабеля.
  • Очистить основание от загрязнений, выровнять его.
  • Уложить теплоизоляционный материал.
  • Постелить и закрепить монтажную сетку.
  • Уложить кабель в соответствии с планом.
  • Установить термодатчик.
  • Подключить систему к терморегулятору и электропитанию.
  • Залить пол бетонной стяжкой, выровнять ее.
  • Дождаться высыхания рабочей поверхности.
  • Выполнить монтаж напольного покрытия.

В качестве утеплителя можно использовать плиты пенополистирола или специальный материал, разработанный именно для кабельного теплого пола. Он выглядит как резиновый коврик с выступами на поверхности. Эти выступы специально предназначены для фиксирования греющего кабеля. Тогда необходимость стелить монтажную сетку отпадает.

Кабельный теплый пол, который уже закреплен на армирующей сетке, укладывать значительно проще, чем обычный греющий кабель, но это более дорогой вариант

Термодатчик должен быть уложен на равном удалении от кабеля, не допускается его близкий контакт с нагревательным элементом или с бетонной стяжкой. Потому для защиты термодатчика в качестве своеобразного футляра используют кусок гофрированной трубы.

Интересное видео по укладке электрического теплого пола можно посмотреть здесь:

Как укладывать линолеум на теплый пол?

Укладка линолеума – задача не слишком сложная. Поскольку напольное покрытие поставляется в рулонах, его сначала необходимо выровнять. Для этого линолеум расстилают на поверхности без закрепления и оставляют на несколько дней, чтобы он выровнялся. В случае с теплым полом рекомендуется включить подогрев.

Напольное покрытие станет теплым, и процесс выравнивания пойдет быстрее. В качестве основания под линолеум рекомендуется использовать фанеру или ДВП. Закрепляя основание, следует убедиться, что крепеж не повредил ИК-пленку, расположенную снизу. При использовании кабельного пола опасность таких повреждений значительно меньше.

Чтобы закрепить линолеум, который уложен над теплым полом, лучше использовать специальную мастику, это сделает прогрев покрытия более равномерным

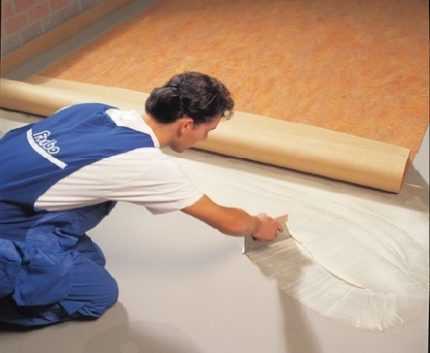

После этого линолеум необходимо уложить на основание и закрепить, используя специальный двусторонний скотч или клей. На теплый пол лучше укладывать ламинат с помощью клея. Тогда покрытие будет прилегать плотнее, что способствует равномерному нагреву. После этого остается установить плинтусы, под которым будут скрыты провода теплого пола, и снова протестировать работу системы, чтобы настроить подходящий температурный режим.

Работы по монтажу теплого пола и укладке линолеума не отличаются особой сложностью. Важно составить хороший план, учесть все требования технологии и выполнить работы как можно лучше. Выполнение этих простых правил позволит получить удобный и надежный теплый пол.

vannapedia.ru

Электрические теплые полы — пленочный (инфракрасный) и кабельный (конвекционный)

КАБЕЛЬНЫЕ — ПЛЕНОЧНЫЕ

Электрический теплый пол – система отопления, монтирующаяся между основанием (базовым полом) и напольным покрытием. Ее использование наиболее актуально в помещениях с холодными полами (кухни, ванные, прихожие), на первых этажах зданий.

По принципу работы современные электрические системы теплого пола подразделяются на конвекционные и инфракрасные. Для первых проводником тепла выступают конвекционные (тепловые) потоки. Для вторых за теплопередачу отвечает инфракрасное излучение.

К конвекционному типу относятся кабельные системы теплого пола:

  • катушечный кабель,
  • нагревательные секции,
  • нагревательные маты.

Инфракрасный принцип работы имеют пленочные полы:

  • углеродные,
  • биметаллические.

КАБЕЛЬНЫЙ ТЕПЛЫЙ ПОЛ

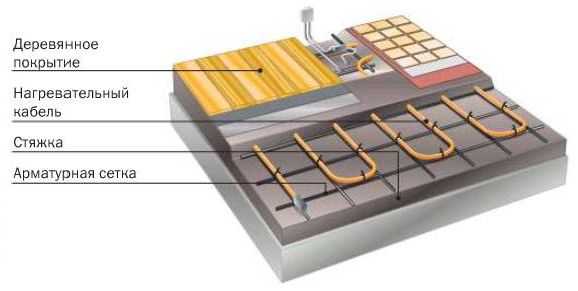

Основной элемент электрической кабельной системы – нагревательный кабель. В отличие от токопроводящего греющий кабель не проводит электричество, а преобразует его энергию в тепло.

Структура нагревательного кабеля проста: одна или две токоведущие жилы (соответственно, различают одно- и двужильный кабель), изолятор, экран и наружная оболочка.

В продажу нагревательный кабель поступает намотанным на бухты, а также в виде матов или секций. Нагревательная секция – это отрезок кабеля, снабженный установочным проводом и концевой муфтой. Нагревательный мат – тот же отрезок кабеля с установочным проводом, концевой муфтой, но закрепленный на сетке-основе.

Несмотря на схожую структуру, маты и секции имеют ряд существенных отличий. Первое, оно же основное – толщина. Греющие маты не зря называются «тонким полом» – их толщина составляет всего 3 мм.

На изготовление термоматов идет менее мощный, более тонкий кабель, чем кабель для секций. Укладывается он с шагом 5-7 см, тогда как шаг укладки секций составляет 10-15 см. Ввиду небольшого шага укладки маты обеспечивают равномерный прогрев пола, даже будучи вмонтированными в слой плиточного клея.

Секции, в отличие от матов, укладываются в стяжку, под 3-сантиметровый слой раствора. Эта мера позволяет избежать эффекта «полосатого пола» (чередования теплых и холодных полос). Стяжка накапливает тепло, способствует его равномерной отдаче.

Главное преимущество секций – невысокая цена. Основной недостаток – сложный монтаж.

В начало

ПЛЕНОЧНЫЙ ТЕПЛЫЙ ПОЛ

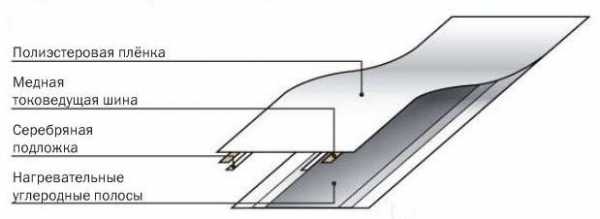

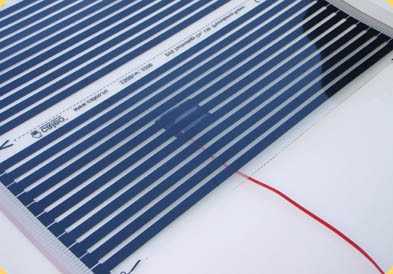

Структуру электрического пленочного пола образуют нагревательные элементы (тепловыделяющие полоски), запаянные в прозрачную пленку. Толщина пленочного пола составляет 0,3 мм. Поставляется он рулонами, а также комплектами мерных полос.

Пленочный теплый пол пригоден только для «сухого» монтажа. В слой клея, тем более в стяжку, теплопленка монтироваться не может.

Пленочный пол хорошо совместим с деревянными покрытиями – паркетом, ламинатом. Допускается его применение с линолеумом, ковролином.

Основные преимущества пленочных систем:

  • удобство монтажа;
  • малое энергопотребление;
  • мобильность;
  • гибкость.

Недостатки тепловой пленки:

  • высокая стоимость;
  • ограниченная сфера применения.

Пленочный пол применяется как средство дополнительного обогрева помещений. Если другие источники тепла в помещении отсутствуют, то, для организации электрического отопления дома, рекомендуется использовать кабельный пол.

В начало

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


eltechbook.ru

Инфракрасный (электрический) пленочный теплый пол своими руками

Инфракрасный пленочный пол является электрическим. Здесь осуществляется нагрев пола пленкой из карбонатовой пасты. Она подогревается медными проводниками, расположенными по бокам. Серебряное покрытие контактов предохраняет от подгорания. В этой статье подробно рассмотрим, как произвести монтаж пола.

Как выбрать размер покрытия пола и его мощность?

Перед началом работ по установлению электрического инфракрасного пола следует определить площадь его расположения, то есть определенное пространство для расположения некоторых предметов интерьера, которые должны иметь относительно небольшой вес. Отсутствие тяжелой габаритной мебели или техники – это условие нормальной работы теплого пола. Под габаритными и тяжелыми предметами такие полы укладывать просто неэффективное и затратное дело. В зависимости от площади, которую необходимо покрыть материалом, будет зависеть мощность применяемой конструкции. Для комнат маленьких размеров до 20 кв. м укладывается пленка до 2,2 КВт на кв. м.

Для правильного расчета мощности пола и терморегулятора необходимо обратиться за помощью к квалифицированным установщикам этих конструкций. Соединительные проводы пленочных матов должны иметь сечение размером от 1,5 до 2,5 мм. Как правило, все нагревательные каналы, соединяющие монтажный провод должны быть медные, поэтому целесообразно приобретать медный провод для соединения мата.

Посмотрите видео «Пленочный теплый пол своими руками»

Поэтапный алгоритм выполнения ремонтных работ по установке теплого пола своими руками

1. Первое с чего необходимо начать – выровнять пол и очистить его. Если после выравнивания угол наклона поверхности пола составляет более 3%, то необходимо выровнять поверхность цементной стяжкой.

2. Сделать под терморегулятор отверстие. Под терморегулятор делается отверстие, необходимо сделать вертикальную штрабу, которая проходит от места монтажа терморегулятора к полу. В первую очередь этот элемент подготовки монтажа теплого пола выполняется, чтобы впоследствии была возможность очищения от осколков стены и грязи. От обесточенной розетки проведите электропитание.

3. Теплоизоляция, которую можно использовать, бывает двух видов – отражающая или не отражающая. Очень важным условием использования теплоизоляции является ее толщина, она имеет определенные параметры – от 3 до 5 мм. В этом теплоизоляционном слое должно быть выполнено отверстие, в котором укладывается и закрепляется провод с пленкой. Скрепляется теплоизоляция при монтаже строительным скотчем. Использовать материалы, как отражающей теплоизоляции, так и с отражающим покрытием выполненные из фольги, ввиду ее ни качественности не следует.

4. Непосредственный монтаж теплого пола. Одним из важных моментов является установление пленки в направлении стены. На ней будет закрепляться терморегулятор. От стены можно отступить расстояние примерно в 10-20 см. В случае, если вблизи находится сильный нагревательный элемент, отступить от поверхности следует приблизительно один метр. Режется пленка в определенных местах. Укладывается впоследствии встык между секциями. Стык в обязательном порядке проклеивается скотчем. Однако в местах крепления проводов временно проклеивать не нужно. Проклеиваются также скотчем к теплоизоляции стороны полос, расположенные с краю, пленка располагается нагревательными элементами вниз, выполнения этого пункта обязательно.

5. Как изолируются пленочные концы? В местах, где производится разрез меди, пол может иметь открытые участки, которые в обязательном порядке изолируются для того чтобы избежать повреждений при протечке. Больше всего для этого подходит битумная изоляция. Для этого заранее отрезанные размеры наклеиваются с двух сторон на медные участки. Битумная изоляция, вдавленная в предварительно подготовленные отверстия, приклеивается с помощью скотча к поверхности теплоизоляции.

6. Установка зажимов. К оголенным отрезкам меди подсоединятся зажимы.

7. Присоединение проводов. По отношению к закрепленным зажимам провода присоединятся параллельно. Это значит, что левая и правая их стороны соединятся между собой. Также рекомендуется выполнять монтаж проводами двух цветов. Места соединения также изолируются битумной изоляцией и дополнительно крепятся скотчем сверху.

8. Производим укладку провода. От уложенного пола провода устанавливаются близко к плинтусу. Это максимально их защитит от повреждения. Чтобы подводящий провод было возможно утопить в теплоизоляции, вырезается специальное отверстие. После этого провод просовывается в отверстие и закрепляется скотчем.

9. Монтаж датчиков терморегулятора. Их установка производится в середине второй секции, в которой также вырезается отверстие. Вырезается оно еще и с целью подведения провода к терморегулятору.

10. Проверка работоспособности. Для проверки работоспособности пола инфракрасный датчик направляется на пленку посредством чего и определяется температура. Также определяется работа пола просто руками.

11. Монтаж звукоизоляции. Для звукоизоляции используется рулонный материал, сверху на который монтируется пол. Такой вид инфракрасного пола при необходимости без повреждений демонтируется и укладывается на другом месте.

Подключение инфракрасного пола и терморегулятора происходит по тем же принципам, по которым подключаются и другие виды теплого пола. Нужно помнить при этом и о подключении проводов для заземления. Только правильно установленный пол прослужит своему хозяину долгие годы.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

Плёночный тёплый пол под линолеум

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

Теплый пол под линолеум

Линолеум может быть:

  • На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
  • Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена;

    Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

  • Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов;

    Резиновый линолеум

  • Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием;

    Гомогенный однослойный линолеум

  • Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы.

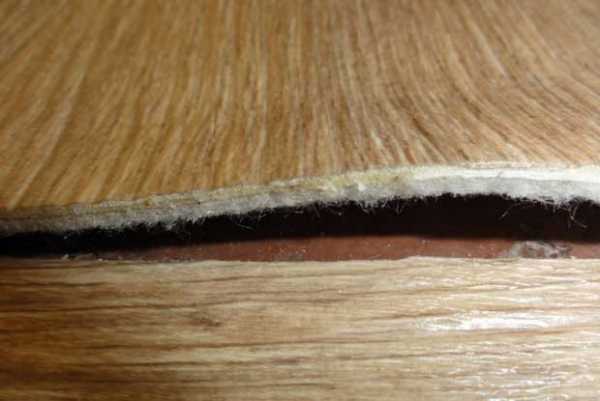

    Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Содержание статьи

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

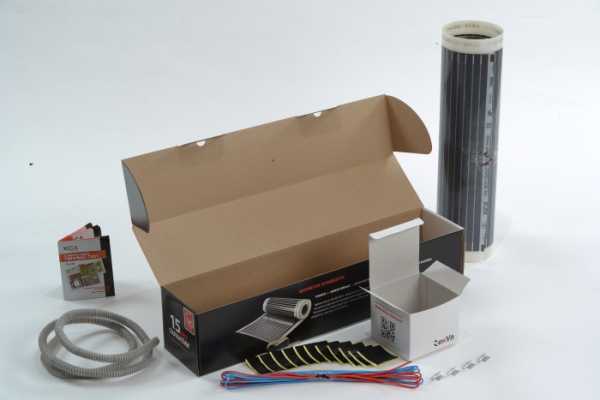

Комплект пленочного теплого пола

Выбор комплекта теплого пола

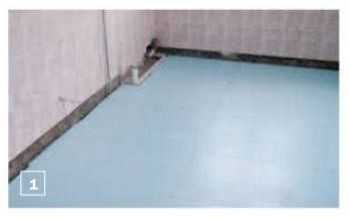

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на пол

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

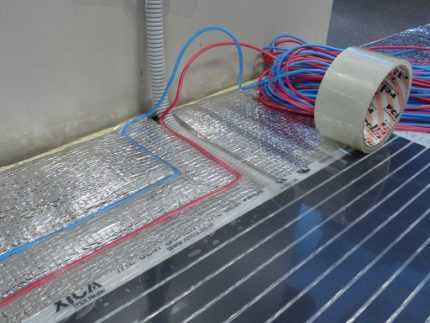

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

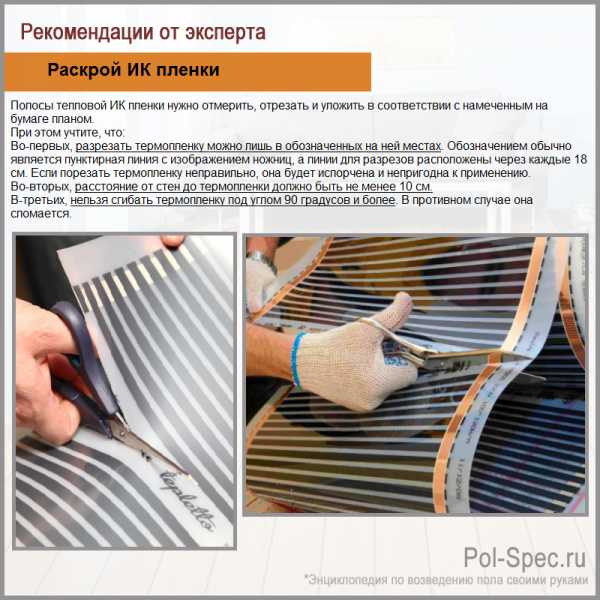

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

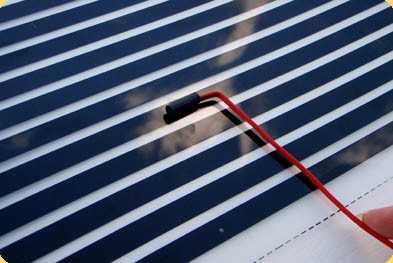

Крепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола

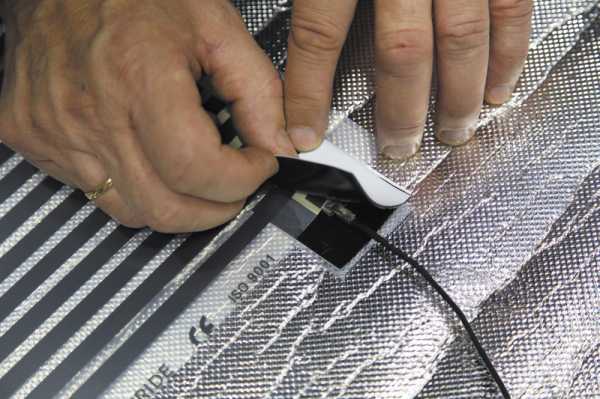

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

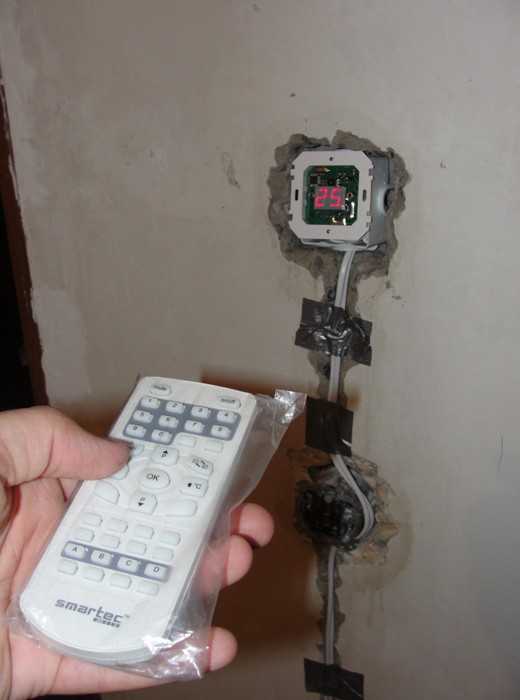

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.



Выбор места установки

Установка терморегулятора для пленочного теплого пола

Механический терморегулятор

Установка терморегулятора

Видео — Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

  1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
  2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
  3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
  4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
  5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

pol-spec.ru

Электрические теплые полы

Электрические теплые полы

Что ни говори, а электрические тёплые полы — вещь хорошая! Приятно хмурым осенним утром ощутить под ногами ласковое тепло. Утренней хандры как не бывало. А разве не здорово вернуться с мороза и уже от порога погреть продрогшие ступни? Конечно, подобные восторженные отзывы можно отнести к легковесным эмоциям. При беспристрастном же изучении выясняется, что электрические тёплые полы приносят не только приятные ощущения, но и большую пользу.





Начнем с того, что электрические тёплые полы обеспечивают равномерное распределение тепла в помещении. Причём по мере продвижения от пола к потолку температура плавно снижается, тогда как при радиаторном отоплении она скачкообразно повышается. На уровне 20-30 см тёплый пол прогревает воздух до 24-27 °С, в метре от напольного покрытия мы наблюдаем уже 22-24 °С, а ближе к потолку — 20-22 °С.

Радиаторы работают по обратной схеме. У самого пола столбик термометра едва дотягивает до 18 °С, на высоте 1,6-2 м поднимается до 24-26 °С, а в области люстры и вовсе достигает тридцатиградусной отметки. Получается, что даже при огненных батареях нужно надевать шерстяные носки. Из-за резких перепадов температур возникают конвективные воздушные потоки, которые поднимают пыль и провоцируют сквозняки. Словом, какой уж тут комфорт.

Распределение тепла в помещении: при радиаторном отоплении

Распределение тепла в помещении: при напольном отоплении

Особенности электрических теплых полов

Электрические тёплые полы («ССТ-Теплолюкс», Россия; Devi, Дания; Ensto. Финляндия; Ceilhit, Испания; Raychem, Германия; Kima, Thermo — обе Швеция; Nexans. Норвегия и др.) применяются главным образом для подогрева холодных напольных покрытий — керамической плитки, керамогранита и т. п. Союз с другими материалами возможен, но при определённых условиях. Системы кабельного обогрева производятся на базе нагревательных секций или матов. Также выпускаются комплекты плёночных полов, но они относятся к инфракрасным источникам тепла.

Одножильный кабель

Рабочим элементом электрических теплых полов служит резистивный нагревательный кабель. Его сердцевина (жила) изготовлена из тугоплавкого проводника с высоким сопротивлением. При прохождении тока через жилу электрическая энергия преобразуется в тепловую.

Одножильным кабель с металлической оплеткой

Одна из основных характеристик кабеля — линейная мощность, то есть тепловыделение в ваттах, приходящееся на погонный метр изделия. Если теплу некуда деться, нагреватель может перегореть. Но это ещё полбеды. Гораздо страшнее, когда от жара плавится изоляция, что приводит к утечке тока. Иными словами, для электрических теплых полов локальный перегрев смерти подобен. К счастью, производители неустанно заботятся о своей кабельной продукции, постоянно совершенствуя изоляционные оболочки.

Двухжильный кабель с металлической оплёткой

Современный кабель имеет не менее двух защитных слоёв. Продвинутые продукты одеты в многослойные одежды. Помимо внутренней и наружной оболочек они содержат экранирующую оплётку (гасит электрическое поле, повышает механическую прочность кабеля) и другие прослойки. Изоляция изготавливается из термостойких полимерных материалов (полиофелина, сшитого полиэтилена, полиэфира, фторопласта, силикона и т. д.). Скажем, продукция с силиконовой оболочкой выдерживает температуру до 300 °С. Добавим, выпускаются одно- и двухжильные кабели. Последние имеют два провода — греющий и возвратный (замыкает цепь на нулевую фазу). Двухжильные изделия монтируются без возврата к точке подключения. К тому же благодаря разнонаправленному движению токов действие магнитного поля практически сведено к нулю.

Электропитание кабельных систем обогрева обеспечивается за счёт силового (распределительного) кабеля. Тёплый конец соединяют с холодным в заводских условиях, используя специальную муфту. Силовой кабель заводят в терморегулятор (который попутно выполняет функцию распределительной коробки) и подключают к электропроводке квартиры или загородного дома. При этом все три провода — «фаза», «ноль» и «земля» — должны быть применены по назначению. Считается, что электрические полы монтировать легко и просто. Такое суждение верно лишь отчасти. Штепсельной вилки ни у нагревательных секций, ни у греющих матов нет. В целях соблюдения электробезопасности комплект кабельного обогрева должен подключаться квалифицированным электриком.





Толстая стяжка (3-7 см) по теплоизоляции

Все бы хорошо, но отапливать квартиру или дом одним только электричеством слишком накладно, а зачастую и невозможно. Греющий кабель нельзя укладывать там, где планируется поставить корпусную и мягкую мебель (шкафы, диваны), расстелить ковры. Такое соседство вызовет перегрев.

Электрические тёплые полы не «дружат» с покрытиями, обладающими высокой теплоизолирующей способностью (ковролином, утеплённым линолеумом, паркетом и т. д.). Древесина по своей природе не выносит значительных перепадов температур. Нагрев, чередующийся с охлаждением, вызывает деформацию пробки, паркета и массивной доски, негативно влияет на клей и лак (особенно если они невысокого качества).

Как уже было сказано, интенсивный кабельный обогрев и паркет — вещи несовместные. Однако лёгкое повышение температуры деревянным полам не повредит. Паркет и доску из массива с подстилающими слоями фанеры укладывают на толстую стяжку, которая содержит нагревательную секцию пониженной линейной мощности. Другой вариант — комфортный подогрев полов на лагах. В этом случае также используют особые маломощные секции или маты. Между лагами прокладывают проволочную сетку (на уровне 5 см от напольного покрытия), на которой закрепляют греющие петли.

Толстая стяжка (10 см)

Для «плавающих» напольных покрытий выпускают специальные теплоизоляционные панели, из которых собирают электрический тёплый пол. Основу таких изделий образуют плиты из экструдированного пенополистирола с рефлектором, то есть с профилированным алюминиевым покрытием толщиной 1 мм. В пазах металлической пластины проложен кабель с низким тепловыделением. Отражённое тепло равномерно распределяется по поверхности пола.

Если в ходе ремонтных работ планируется заливка стяжки толщиной 3-10 см, то для устройства тёплых полов используют нагревательные секции на базе стандартного кабеля толщиной 5-8 мм. Они применяются как в системах основного отопления, так и для комфортного подогрева. При этом задействуется аккумулирующая способность толстого слоя бетона. Стяжка накапливает исходящее от секции тепло, а потом отдаёт подобно печке, то есть отапливает помещение при выключенной системе кабельного обогрева. Это свойство бетона особенно ценно при двухтарифной схеме оплаты электроэнергии.

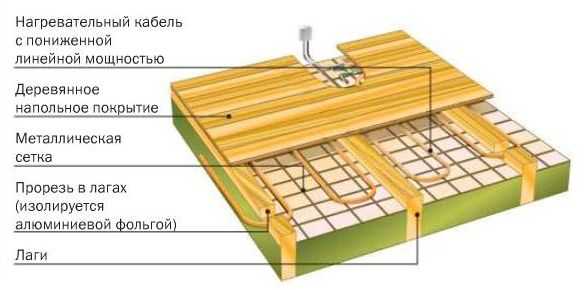

Деревянный пол на лагах

Тёплый электрический пол включают ночью, когда киловатты дешевле. Утром систему кабельного обогрева выключают и довольствуются «бесплатным» теплом бетонной «печки». Богатый ассортимент нагревательных секций (по линейной мощности, длине и другим показателям) позволяет найти изделие, оптимально соответствующее конкретным условиям.

Выбор системы производят на основании расчёта и схемы раскладки. Безусловный плюс нагревательных секций — гибкость, благодаря которой можно рационально расположить кабель на площадке сложной формы. Между тем судьба «вольного» кабеля напрямую зависит от возможности устройства толстой стяжки. Массивный черновой пол уменьшает высоту помещения и создаёт дополнительную нагрузку на перекрытие. Словом, если потолки в доме низкие, а запас прочности строительных конструкций вызывает сомнения, от толстой стяжки, а значит, и от нагревательной секции придётся отказаться.



Альтернатива кабельным электрическим теплым полам

Нагревательные маты (на основе тонкого кабеля диаметром менее 4 мм) укладывают на выровненный черновой пол. Допустим монтаж по существующему керамическому покрытию. Маты раскладывают на базовой поверхности и фиксируют с помощью клеящего слоя (нанесён на обратную сторону сетки) или строительного скотча. Если требуется обойти место установки сантехнического прибора или предмета мебели, сетчатый коврик аккуратно разрезают, а кабель разворачивают. Это, пожалуй, единственное неудобство укладки нагревательных матов.

Структура пленочного электрического теплого пола

Для комфортного подогрева «плавающих» напольных покрытий из ламината и паркетной доски очень подходят электрические инфракрасные системы на основе нагревательной плёнки толщиной 0.4 мм — инфракрасные пленочные теплые полы. Здесь греющий элемент — полоска гомогенизированного графита (чистого углерода). Такие углеродные ленты с двух сторон запаяны в полиэстер. Электропитание к полоскам подаётся по серебряной распределительной сетке и медным токоведущим шинам, проложенным в краевой зоне полиэстерной оболочки.

Плёночные теплые полы излучают тепло равномерно по всей площади обогреваемой поверхности. Плёнка прекрасно уживается с толстым линолеумом, ковролином и другими полами с низкой теплоотдачей. Главное — правильно подобрать и установить систему обогрева. Чтобы правильно подобрать для себя характеристики пленочного теплого пола воспользуйтесь довольно простым расчетом для теплого пола.







Управляем электрическими полами

За температурой пола следят специальные датчики, которые по сетевому проводу передают данные терморегулирующему устройству. Терморегуляторы бывают простыми (термостаты) и программируемыми (в том числе с функцией самообучения «искусственный интеллект»). Термостаты работают в полуавтоматическом режиме. Программируемые устройства можно настраивать в зависимости от времени суток и дня недели. Терморегуляторы с искусственным интеллектом контролируют состояние окружающей среды и регулируют температуру тёплого пола с учётом изменений, происходящих с микроклиматом квартиры или дома.

Программируемые терморегуляторы для электрических теплых полов

Основы безопасности для электрических теплых полов

Чтобы электрические тёплые полы прослужили не одно десятилетие, необходимо выполнить следующие условия:

1. Система кабельного обогрева должна соответствовать конкретной ситуации. Если мощность кабеля недостаточна, нагреватель будет постоянно находиться в рабочем состоянии, что приведёт к сокращению срока его службы.

2. Необходимо продумать раскладку нагревательной секции или мата, а также расположение термодатчика. Иначе тёплый пол превратится в тепловую «зебру» (с чередованием тёплых и холодных полос), а система будет руководствоваться «ложными сведениями».

3. Монтаж электрических тёплых полов должен отвечать требованиям ПУЭ-2001 («Правила устройства электроустановок») и других нормативных документов.

4. В ходе монтажа плитки важно не допустить порезов и других повреждений кабеля. Если изоляция нагревательного элемента всё же была нарушена, для устранения дефекта следует использовать фирменные ремонтные комплекты.

5. Категорически запрещается укорачивать нагревательную секцию, а для соединения с силовым кабелем использовать обычную термоусадочную муфту. Подобное самоуправство приводит к прекращению работы системы.

6. Перед заливкой бетонной стяжки нужно выполнить чертёж фактической раскладки нагревательной секции с указанием точного расположения термодатчика. В дальнейшем этот документ поможет избежать случайного повреждения кабеля во время очередного ремонта.

7. Для черновой и чистовой отделки пола следует использовать материалы (сухие цементные смеси, плиточный клей, затирки и т. д.), совместимые с кабельным обогревом (на упаковке должна присутствовать соответствующая маркировка).

8. При организации электроснабжения городской квартиры или загородного дома желательно выделить для кабельных систем напольного отопления отдельные линии электропитания с собственными устройствами, обеспечивающими безопасность электросети: автоматическими выключателями (обесточивают проводку при перегрузке и коротком замыкании) и устройствами защитного отключения (УЗО. срабатывают при утечке тока). Более того, на магистрали, питающие электрические тёплые полы во влажных помещениях, устанавливают особо чувствительные УЗО на 10 мА.



Монтаж электрических теплых полов

Ранее уже публиковалась статья про установку водяного теплого пола,  а здесь речь пойдет про монтаж электрических теплых полов.

Монтаж электрического тёплого пола в толстой стяжке

Чтобы направить энергию кабельного нагревателя в правильном направлении, под стяжку помещают теплоизоляцию (на первом этаже — пенополистирол, на междуэтажном перекрытии — вспененный полиэтилен).

На базовое основание укладывают плиты пенополистирола толщиной 5 см

По металлической сетке выполняют первый (тонкий) слой стяжки

К стяжке крепят монтажную ленту

На монтажную ленту «змейкой» навивают секцию. Укладывают гофротрубу с датчиком, силовым кабелем и сетевым проводом

Силовой кабель и сетевой провод заводят в монтажную коробку и подключают к соответствующим разводам в терморегуляторе. Нагревательную секцию закрывают слоем стяжки



Монтаж нагревательных матов

Плиточный клей высыхает гораздо быстрее, чем толстая стяжка. Обычно тёплые электрические полы на основе нагревательного мата можно включать уже через 5-7 дней после завершения плиточных работ.

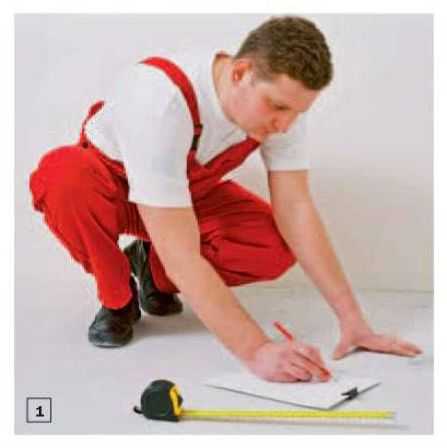

Составляют чертёж обогреваемой площади с указанием положения датчика температуры, концевой соединительной муфты, точки подключения к электросети

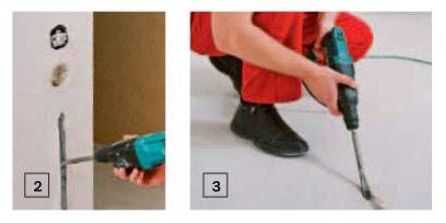

В полу и стене выполняет штробы под датчик температуры, силовой кабель и сетевой провод (находятся в гофротрубе), а также выбирают гнездо под монтажную коробку

Базовую поверхность очищают. Гофротрубу с датчиком температуры, силовым кабелем и сетевым проводом укладывают в штробу

Силовой кабель заводят в монтажную коробку. Производят замер омического сопротивления. Нагревательный мат подключают через терморегулятор к электросети

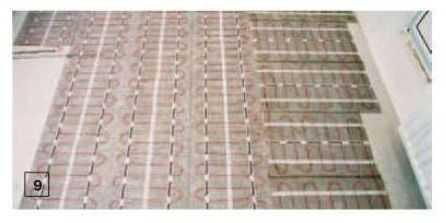

На подготовленной базовой поверхности раскладывают нагревательные маты. Нагреватель фиксируют за счёт клеевого слоя. При укладке обходят места предполагаемого расположения корпусной мебели

Желательно не оставлять систему открытой на длительное время. Это может привести к случайному повреждению тонкого кабеля

На нагревательные маты зубчатым шпателем аккуратно наносят сплошной слой плиточного клея и укладывают керамическую плитку



Монтаж плёночного теплого пола

Плёночный нагреватель монтируют «сухим» способом, без стяжки. Тёплый пол можно включать сразу после электромонтажа и укладки напольного покрытия. Плёнка выдерживает 80 °С (а краткосрочно — до 100 °С). Система продолжает работать при локальном повреждении рабочего элемента.

Рулоны термоплёнки нарезают на отрезки нужной длины. На медную жилу устанавливают контактный зажим. По линии отреза медной шины монтируют изоляцию

Контактные провода соединяют с контактным зажимом и зажимают. Нижний лист изоляции контактных зажимов установлен правильно

Контактный зажим с подключёнными проводами заизолирован. Монтируют датчик температуры пола. В теплоотражающей подложке делают отверстие под датчик

Датчик крепят битумной изоляцией. Вид с обратной стороны термоплёнки

Соседние полосы скрепляют строительным скотчем. Термоплёнку закрывают защитным полиэтиленом. Укладывают напольное покрытие (ламинат, паркетную доску)









Что бы еще почитать?

remstd.ru

монтаж, устройство, фото и видео

Во время ремонта или постройки нового дома каждый хозяин жилья стремится создать внутри теплую атмосферу. Особенно это актуально для нашего климата, где морозы в некоторых регионах бывают очень суровыми. Популярным решением для утепления служит теплый пол электрический пленочный. Он особенно полезен в том доме, где есть дети, которые много времени любят играть на полу. В большинстве случае он способен стать автономной системой отопления за счет рационального расходования электроэнергии, простоты установки и большой теплоотдающей поверхности.

Современное теплое покрытие

Пленочный инфракрасный теплый пол относится к новейшим строительным разработкам. От других разновидностей подобных систем его отличает более комфортная эксплуатационная температура. В основе нагревателя закладывается наноматериал, разработанный японскими учеными в 90-х годах прошлого соления. После этого конструкция прошла множество стадий модернизации.

Чтобы разобраться в том инфракрасный теплый пол как работает, нужно знать его структуру. Основа из полиэстера покрыта тонким слоем токопроводящей  меди, серебра и графита. Металлы хорошо проводят ток, а карбон обеспечивает максимальную переработку электрической энергии в тепловую. Наружная сторона из ламинирующей пленки защищает инфракрасные пленочные теплые полы от негативного внешнего воздействия.

Напряжение по медным полосам поступает на графитовые элементы, излучающие тепло в инфракрасном диапазоне. За счет таких процессов происходит не нагрев воздуха, а предметов, находящихся в зоне воздействия ленточного теплого пола.

В отличие от классических водяных полов с подогревом данный тип нагревателя равномерно распределяет тепло и сохраняет его на том уровне, где находится человек.

Огромным плюсом такого способа подогрева является сохранение влажности воздуха в комнате и сокращению количества пыли. В тех помещения, где установлен теплый планочный пол, у пыли нет возможности циркулировать с воздушными потоками, что очень благоприятно для общего микроклимата.

Преимущества пленочных моделей

Теплые полы пленочные имеют достаточное количество позитивных качеств, выделяющих их на фоне аналогов:

  • легко проводить монтаж, с которым совладает даже новичок в строительном деле;
  • использовать их максимально безопасно, снижен риск появления короткого замыкания;
  • инфракрасный пленочный пол монтируют даже в зданиях, имеющих высокий уровень сырости;
  • инфракрасная плёнка для пола может успешно монтироваться не только на горизонтальную поверхность, но и на вертикальную (стены) при необходимости;
  • пленочные теплые полы  имеют самый большой КПД среди аналогичных отопителей, достигающий 97%;
  • инфракрасный пленочный теплый пол легко совмещается с любыми типами покрытий;
  • инфракрасный пленочный теплый пол, цена которого доступна для большинства покупателей, не вырабатывает электромагнитного излучения;
  • вырабатываемое тепло благотворно влияет на организм животных и людей;
  • плёночный тёплый пол достойно выдерживает механическую нагрузку и повреждения;
  • пленочный электрический теплый пол не производит посторонних шумов и является экологически безопасным, так как не имеет в своей структуре вредных элементов.

Нежелательно застилать поверхность тёплого пола пленочного никаким покрытием, чтобы максимально дать возможность работать отоплению.

Монтаж теплого покрытия

Электрический инфракрасный теплый пол цену имеет в зависимости от выходной мощности и площади покрытия. Прежде чем его расстилать на нужной площадке, стоит провести подготовительные работы.

Все выступающие неровности или возможные впадины потребуется выровнять или убрать, так как они способны нарушить целостность системы. Плюсом является то, что под тяжелую мебель раскатывать пленочный теплый пол, отзывы о котором всегда положительные, не стоит. Своей массой мебель способна повредить тонкий материал. За счет этого решения удастся сэкономить до 30% площади.

Монтаж теплоотражающей основы

По всей освободившейся площади раскатываем материал для паро- и гидроизоляции. Он занимает обычно около 20 мм высоты. Это еще не теплый пол, но пленка с высокой плотностью. Она фиксируется двусторонним скотчем.

Далее понадобится раскатать рулон пенополиэтиленового утеплителя. Все швы в стыках проклеиваем прозрачным скотчем, чтобы образовать единый пласт на поверхности.

Самостоятельно не стоит применять алюминиевую фольгу, желательно использовать те материалы, которые указаны в рекомендациях производителя, спроектировавшего теплые инфракрасные пленочные полы.

Для изоляции системы обогрева применяют широкий рукав из полиэтилена. Он защитит электрический пленочный теплый пол с обеих сторон. В качестве замены ему можно использовать пару слоем гидроизоляции. Первый пойдет к черновой стороне, а второй будет блокировать доступ со стороны финишного наружного покрытия.

Как крепится термопленка

Лицевая сторона должна быть обращена вверх, а при этом медные проводники будут с противоположной стороны. Имеющиеся полосы, которые формируют теплый пол пленочный инфракрасный, режем на части, требуемого по плану размера. Их позже кладем на небольшом расстоянии друг от друга, не дальше 10-12 см.

Пленка для теплого пола обязательно должна резаться только в строго отведенном для этого месте, чтобы не повредить конструкцию.

Предпочтительным является вариант монтажа вдоль комнаты, а не поперек ее. Это обеспечит большее количество цельных полосок и уменьшит необходимость в точках подключения проводов.

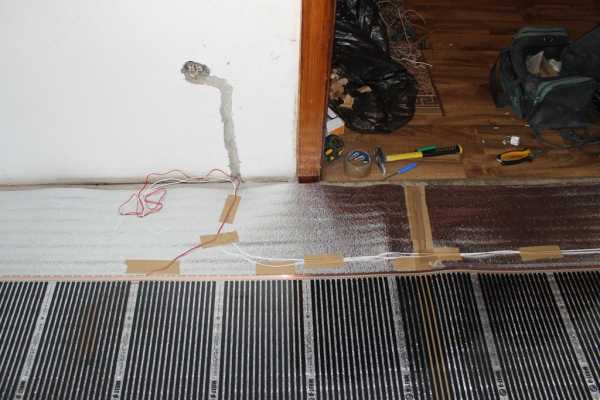

Фиксируем инфракрасный плёночный тёплый пол к теплоотражателю малярным скотчем. За счет этого маневра удастся устранить возможные сдвиги между собой всех элементов. Для фиксации боковых краев, лишенных токопроводящих вкраплений, применяем монтажные саморезы и строительные скобы.

Запрещено укладывать теплый пол пленочный внахлест так, чтобы происходило перекрещивание токопроводящих полос. Разрешенным допустимым зазором является расстояние не более 20 мм между полосами.

При монтаже не стоит использовать тяжелую мебель или другие громоздкие предметы, чтобы прижимать теплый пол инфракрасный пленочный в нужном положении. Также не стоит ходить по тем местам, где он располагается, чтобы механически не повредить контакты.

Контактные зажимы должны располагаться гладкой стороной внутрь пола. После их соединения не должно возникать искры в месте контакта.

Чтобы убрать неровности в местах утолщений, например, под зажимы с изоляцией, делаем надрезы в теплоизоляции и убираем все туда. Выравнивается поверхность финишным покрытием.

ВИДЕО: Монтаж пленочного теплого пола: Что можно и что нельзя при монтаже плёночного тёплого пола

www.portaltepla.ru

РубрикаПол

Добавить комментарий
