Монолитная железобетонная плита: виды и характеристики

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

• особенностей грунта на участке застройки;
• глубины расположения водоносного слоя;
• нагрузочной способности основания;
• веса возводимого строения;
• климатических факторов;
• рельефных перепадов в зоне строительства;
• характеристик используемого строительного материала.

Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

1. Ослабленных грунтах с повышенной влажностью.
2. Насыпных почвах с увеличенной концентрацией песка.
3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

• равномерно распределить на грунт вес здания;
• предотвратить усадку частей строения;
• демпфировать реакцию морозного пучения;
• исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

• современных коттеджей;
• промышленных объектов;
• гаражных построек;
• дачных строений;
• малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

• бетонных блоков;
• природного камня;
• керамического кирпича;
• сборного железобетона;
• деревянных каркасов;
• оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

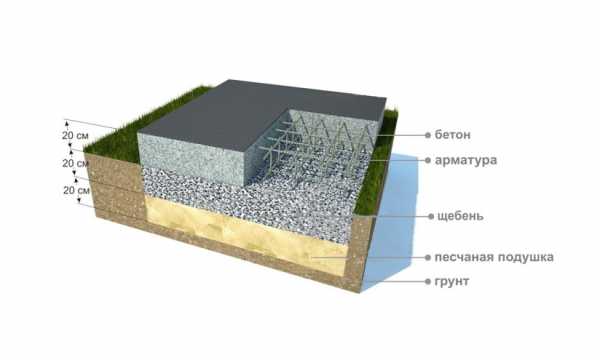

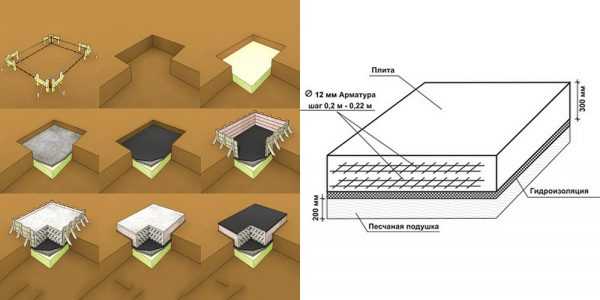

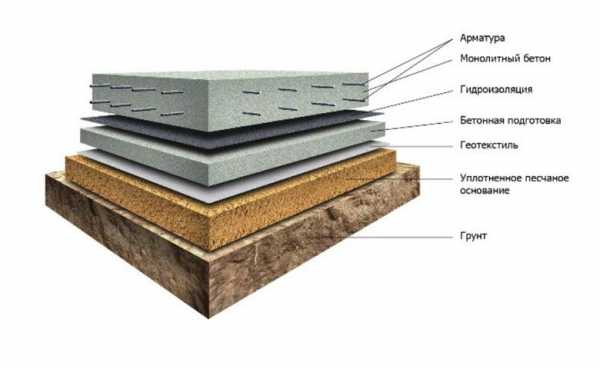

Рассмотрим устройство фундамента, начиная с поверхности грунта:

1. Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
2. Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
3. Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
4. Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
5. Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
6. Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.

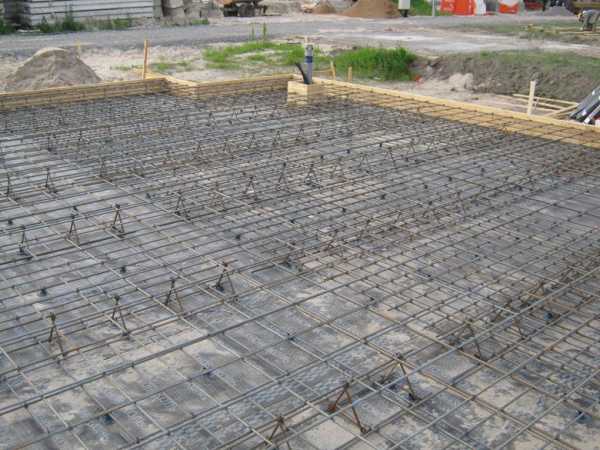

7. Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
8. Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

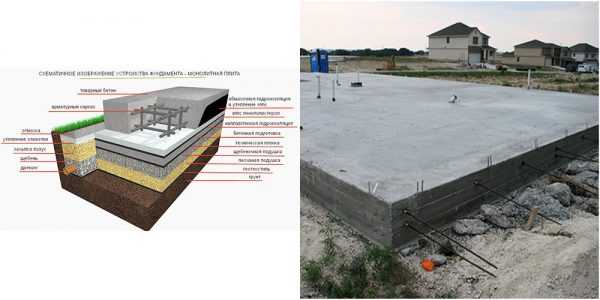

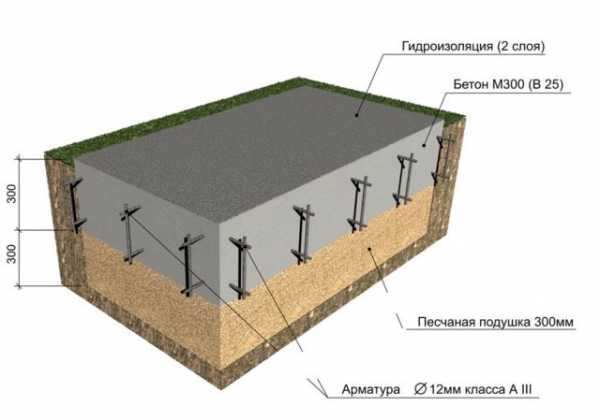

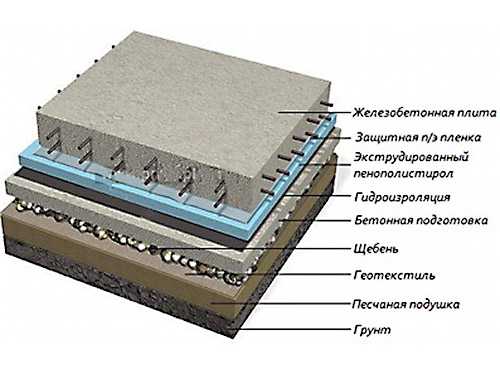

Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

• уровнем заглубления;
• технологией обустройства;
• конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

1. Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.
2. Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
3. Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

• монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;

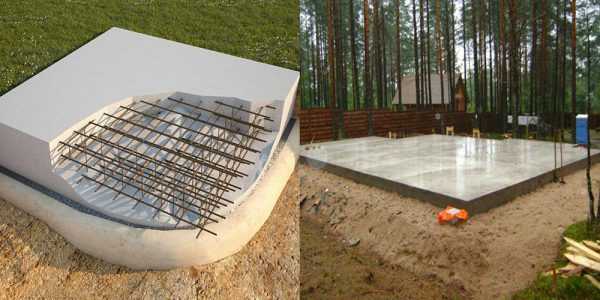

В различных исполнениях сооружается фундамент монолитного типа

• сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

• чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
• плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

• повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
• увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
• долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.

Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

• плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
• при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

• продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
• простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
• повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;
• экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
• стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.

Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

• необходимость выполнения работ при положительной температуре;
• увеличенный объем затрат на сооружение плитной основы;
• проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы

1. Изучить характер грунта.
2. Определить уровень водоносных слоев.
3. Рассчитать нагрузочную способность основания.
4. Очистить стройплощадку от мусора и растительности.
5. Выполнить земляные работы.
6. Разровнять поверхность почвы.
7. Выполнить разметку.

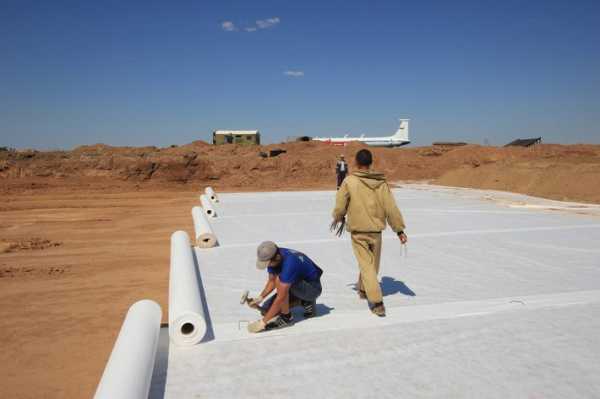

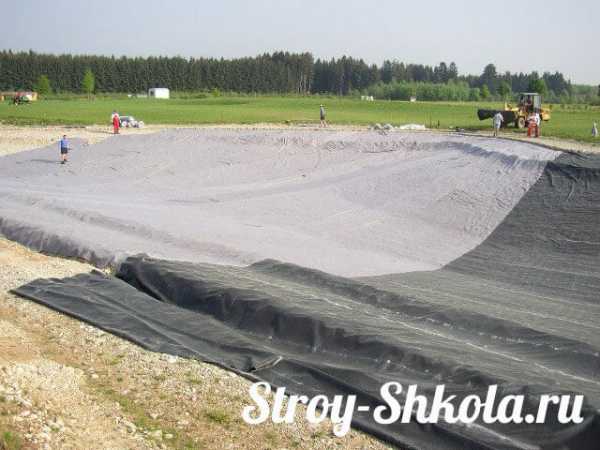

8. Постелить геотекстильную ткань.
9. Уложить дренажные трубы.
10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

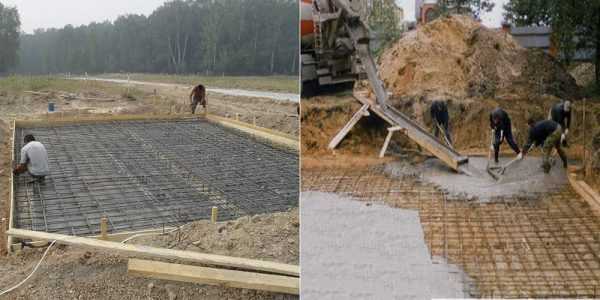

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

1. Смонтируйте щитовую опалубку.
2. Постелите гидроизоляционный материал.
3. Уложите листовой теплоизолятор.
4. Соберите силовой каркас, для которого вяжется армирующая сетка.
5. Подготовьте бетонный раствор в необходимом объеме.

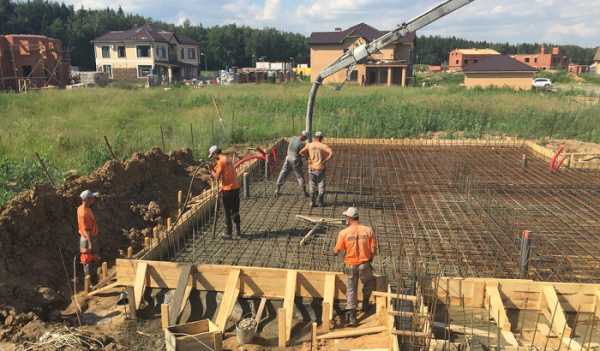

6. Произведите заливку фундамента в один прием.
7. Осуществите вибрационную трамбовку бетона.
8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

• для сборки арматурной решетки используйте вязальную проволоку;
• во время твердения бетона поддерживайте постоянную влажность;
• на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

pobetony.expert

Фундамент монолитная плита под дом своими руками: важные правила

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома – не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

• подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
• оптимален в домах, где предполагается строительство подвала;
• лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
• основа дома прочная, надежная, сейсмоустойчивая;
• площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
• основание плиточного типа оптимально на участках со сложным грунтом.

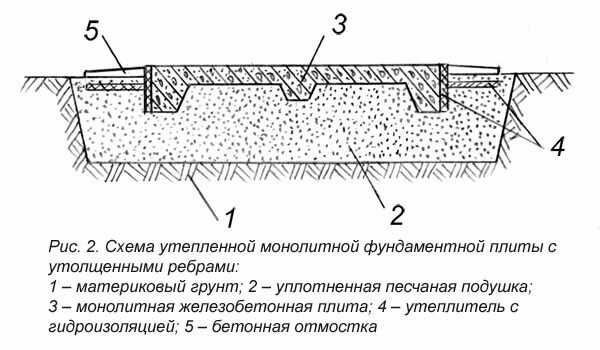

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем – сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

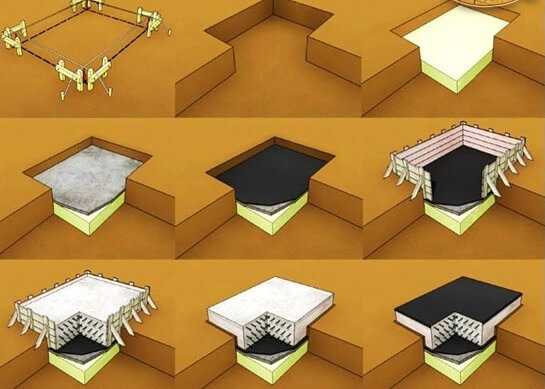

Создание основания своими руками: основные этапы работы

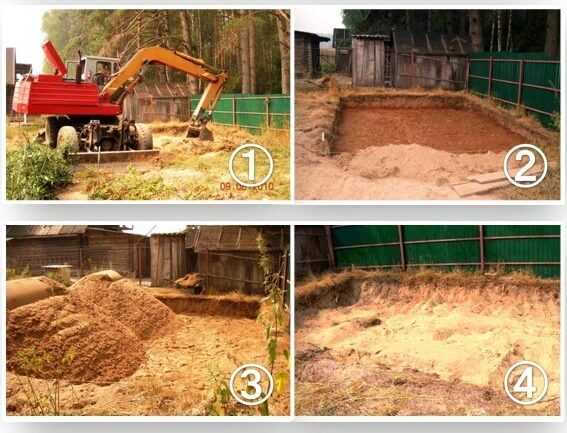

Шаг 1. Подготовка основы грунта. Выравнивается рельеф участка, где будет создан фундамент, подсыпается грунт, а затем – тщательно утрамбовывается виброплощадкой.

Шаг 2. Разметка – определяется оптимальная толщина основания, его длина, ширина. На глубину около 30 см грунт вынимается, устраивается так называемое «корыто» для предстоящей заливки.

Шаг 3. После того, как обеспечена толщина будущего фундамента, дно получившегося «корыта» устилается специальным материалом – геотекстилем. Он прекрасно держит засыпку из песка и щебня, а в то же время – не пропускает воду. Для того чтобы дренаж был лучше, под получившимся углублением устраиваются магистральные траншеи. Получившиеся дренажные траншеи также выстилаются геотекстилем. В щебеночной подстилке укладываются пластиковые гофрированные трубы, предназначенные для дренажа, они будут сбрасывать воду в водоотводящие траншеи.

Шаг 4. После укладки специального материала-геотекстиля в «корыто» засыпается песчано-щебеночная смесь. Поверхность проливается водой и вновь хорошо трамбуется при помощи виброплощадки. Сверху получившейся щебеночной подушки укладывается материал для гидроизоляции. Оптимальный вариант – полиэтилен (его толщина должна быть достаточно большой). Затем прокладывается экструзионный пенополистирол.

Шаг 5. Собираем опалубку.

Если вы делаете эту работу своими руками, обратите внимание: опалубку также желательно накрыть слоем полиэтилена: в дальнейшем это позволит избежать такой проблемы, как «утекание» бетонного молока, а значит, процесс заливки будет проходить гораздо проще и быстрее.

Можно использовать несъемную опалубку из пенополистирола, она отлично подходит для строительства утепленного основания, толщина которого составляет до 25 см, а также для обустройства «теплой» отмостки вокруг жилого здания.

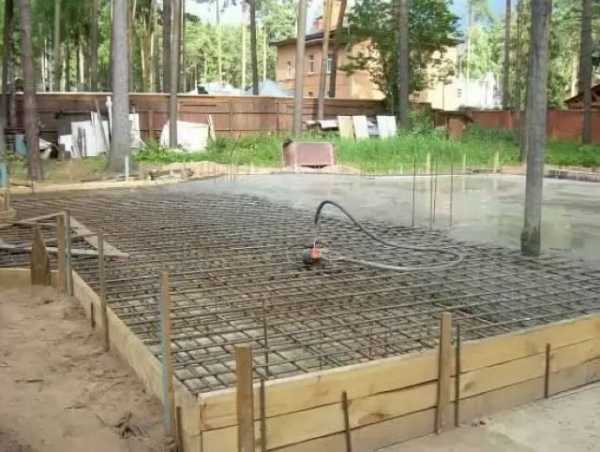

Шаг 6. После того как опалубка смонтирована, можно начинать вязку арматуры. Расстояние между слоями арматурной сетки составляет 10-12 см. После этого между слоями устанавливаются «грибки» – специальные фиксаторы, предназначенные для арматуры.

Для того чтобы осуществить установку арматурной сетки своими руками, будет необходим специальный лом, а также потребуется использование домкрата. Важно, чтобы в плите соединений арматуры было минимальное количество – чем меньше, тем более надежной окажется вязка.

Шаг 7. Производим армирование торцевых концов монолитной плиты специальными элементами в форме буквы «П». Они связывают два уровня армирования между собой. При выполнении армирования своими руками минимальная длина таких элементов определяется по простой формуле: толщина плиты, умноженная на два.
Поперечная «П-образная» арматура (хомут) ставится на концевых участках плиты.

Шаг 8. Производим армирование плиты фундамента: устанавливаем дополнительную арматуру на колонны, на стены и опоры. Для того чтобы расход арматуры был меньше, можно по всей площади плиты сделать минимальное (предусмотренное строительными нормами и правилами) армирование, а в тех участках, где нагрузка максимальная, поставить дополнительную арматуру. Правда, в таком случае работа будет более трудоемкой. Особый акцент – на армирование каждого внутреннего угла в плитах, а также на армирование проемов в плите.

Шаг 9. Заливаем монолитную плиту. Для этого потребуется бетон марки М350-М450. Следует использовать бетон с хорошей водостойкостью, показателем не менее W6. Бетон подается на участок из миксера по лотку, а раскидывается он сначала на дальнюю сторону основания и после этого бетонируются ближние края. Если вы выполняете эту работу своими руками, найдите помощников: заливку должны выполнять несколько человек. Один занимается распределением бетона, другой – обрабатывает подаваемую смесь при помощи специального глубинного вибратора. Это обеспечивает равномерная толщина основания и качественное проникновение бетонной смеси по всему объему фундаментной плиты. Поверхность, таким образом, выравнивается, пузырьки воздуха – устраняются.

Шаг 10. После того как работа завершена, необходимо дать бетону схватиться и на следующий день тщательно полить плиту большим количеством воды. Если создание плиточного фундамента своими руками осуществляется в жаркую погоду, следует обязательно укрыть основание плотной полиэтиленовой пленкой – это позволит избежать растрескивания поверхности.

Работы по возведению здания можно будет продолжить, когда бетон наберет не менее семидесяти процентов прочности. В случае если температура окружающего воздуха и в дневное, и в точное время не опускается ниже 20 градусов по Цельсию, необходимо оставить фундамент на 10 суток, а при температуре не более 10 градусов по Цельсию ждать придется в два раза дольше – 20 суток.

Отдавая предпочтение плитному фундаменту, вы обеспечиваете надежную основу для коттеджа – одноэтажного или двухэтажного. Выполняйте все пункты работы в соответствии с правилами, используйте качественные материалы, и ваше жилье, действительно, станет для вас настоящей крепостью!

domzastroika.ru

плюсы и минусы, сравнение и выбор.

Монолитный фундамент: схема и реализация

Монолитный фундамент является максимально прочной конструкцией, которая широко применяется для строительства домов. Фундамент типа монолитная плита, плюсы и минусы которой достаточно многообразные, обеспечивает комфортную и безопасную эксплуатацию разнообразных зданий.

Что такое плитный фундамент?

Плитный фундамент — это фундаментная плита, которая размещается на подложке, которую необходимо делать из сыпучих материалов. Такая конструкция не боится перемещений грунта, что обеспечивает ей длительную эксплуатацию. Фундамент плита, плюсы и минусы которой описаны ниже, укладывается на дренажную подушку. Материалом ее производства является крупный щебень, укладка которого осуществляется прямо на грунт (читайте подробно о том, как подобрать щебень для фундамента). Для гидроизоляции фундамента в большинстве случаев используют виниловую пленку, ее накладывают прямо на плиты. Гидроизоляцию фундамента необходимо выполнять в период строительства в обязательном порядке. У нас также есть более подробная статья о гидроизоляции плитного фундамента.

Плитный фундамент, со всеми его плюсами и минусами, требует применения утеплителя. С этой целью необходимо использовать экструдированный пенополистирол. В период строительства дома не обязательно использовать утеплитель, но с его помощью можно значительно сэкономить на отоплении помещения в зимнее время года. Фундаментная плита должна иметь армирующий каркас. Для укладки фундамента в большинстве случаев применяется арматура из металла. Именно поэтому монолитная плита может выдерживать большие нагрузки. К выбору бетона для фундамента в период строительства дома необходимо подойти максимально ответственно — он должен полностью соответствовать нормам морозостойкости. Как это сделать читайте в статье про утепление фундамента пеноплексом.

к оглавлению ↑

Типы плитных фундаментов

Дом на монолитной плите, характеризуется длительной эксплуатацией. Для того чтобы фундамент смог выдерживать большие нагрузки, необходимо его правильно выбирать. Наиболее часто для возведения постройки используется классический тип фундамента. Его располагают ниже слоя промерзания грунта. Именно поэтому дома могут оснащаться цокольными этажами и подвальными помещениями. Также для возведения здания может применяться фундаментная плита, которую укладывают по плавающему типу. Ее укладка производится на глубине от 70 до 90 см на поверхности грунта. Читайте пошаговую инструкцию по обустройству плавающего фундамента.

Монолитный фундамент, со всеми его плюсами и минусами, может быть:

• Сплошным;
• Обычным;
• Из цельной плиты.

Укладка обычного фундамента осуществляется, если в грунте роется обыкновенный котлован. При этом конструкция должна иметь подушку, не менее 15 сантиметров. Сплошной фундамент применяется при строительстве домов в сложных климатических условиях. Для возведения крупных построек идеальным вариантом являются цельные плиты. Они способны выдерживать максимально высокие нагрузки.

к оглавлению ↑

Монолитный фундамент своими руками: расчет и строительство

Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.

Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.

Проектирование и расчет плитного фундамента

Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.

На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.

Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.

к оглавлению ↑

Стоимость материалов и работ

Стоимость плитного фундамента напрямую зависит от того, какие плиты применяются для его возведения. Если возводятся здания в несколько этажей, то толщина плиты должна быть максимальной.

Стоимость фундамента зависит от типа основания, которое укладывается на грунт, – песочное или на основе щебня. Толщина фундамента для одноэтажных конструкций достаточно невысокая, что положительно влияет на снижение цены. От опалубки и количества свай также зависит стоимость. Площадь плитного фундамента также играет важную роль в установлении стоимости на него.

к оглавлению ↑

Очевидные плюсы плитного фундамента

Очень часто для возведения фундамента используются плиты из бетона. Они характеризуются высоким уровнем стойкости к атмосферным воздействиям, что положительно отражается на длительности эксплуатации конструкции. Для плитного фундамента характерна большая площадь, что позволяет снизить нагрузку на грунт. Благодаря наличию армирующего слоя плитный фундамент может применяться в разнообразных местностях. Плиты из бетона характеризуются простотой укладки. Для монтажа плитного фундамента нужно использовать минимальное количество тяжелой техники. Заглубленность бетонных плит, а также наличие свай приводят к упрощению процесса монтажа конструкции.

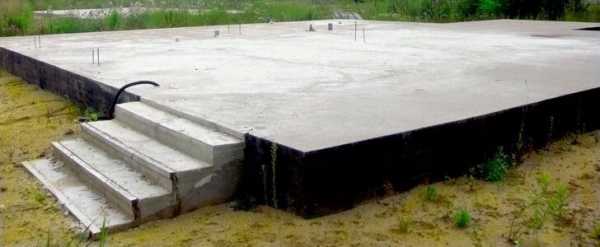

Плитный фундамент образует монолитную платформу

Плиты из бетона характеризуются простотой изготовления, что позволяет выполнить этот процесс даже мастеру без соответствующего опыта. Укладку свай и защитного слоя можно провести рабочими, которые имеют невысокую квалификацию. Благодаря плитному фундаменту осуществляется создание общей монолитной платформы. Это устраняет возможность локальной деформации конструкции, а также гарантирует высокий уровень стойкости к негативным влияниям. Применение плитного фундамента может осуществляться на болотах, торфяниках и других сложных местностях.

Бетонные плиты имеют отменную несущую способность, что объясняется большой площадью соприкосновения с землей. Плитный фундамент способен полноценно выдержать негативное воздействие талых и грунтовых вод, что положительно воздействует на длительность применения конструкции. Бетонные плиты являются абсолютно безопасными, что позволяет их использовать для строений различного предназначения. Благодаря наличию свай и опалубки обеспечивается максимально высокая прочность плитного фундамента.
Монолитные плиты – это идеальный вариант возведения фундамента для разнообразных строений.

к оглавлению ↑

Основные минусы плитного фундамента

Несмотря на наличие огромного количества плюсов, монолитный фундамент имеет и свои минусы. Наиболее часто минусы заключаются в том, что они не пригодны для применения в сложных ландшафтах. Если наблюдается перепад высоты поверхности более чем в два метра, то плитный фундамент использовать не рекомендуется.

Монолитная плита делает невозможным проведение монтажа подвала. Именно поэтому плитный фундамент в большинстве случаев применяется частными застройщиками. Монолитная плита характеризуется нулевой ремонтопригодностью коммуникационных систем. С целью замены трубопровода осуществляется вскрытие плитного фундамента. Задача усложняется в том случае, если он имеет значительную толщину. Минусы также заключаются в том, что монолитная плита требует монтажа дренажной системы. Плитный фундамент характеризуется достаточно высоким расходом стройматериалов, что негативно отражается на его стоимости.

Заливка плитного фундамента и монтирование гидроизолирующего слоя

Минусы фундамента также заключаются в том, что в период его применения необходимо монтировать гидроизолирующий слой. Несмотря на значительную толщину плиты перед ее укладкой необходимо расчистить площадь. Этот процесс является не только трудоемким, но и занимает очень много времени. Именно поэтому возведение строений затягивается. Данный вид характеризуется достаточно большим расходом металла на арматуру и цементно-песчаной смеси, что требует от заказчика значительных денежных затрат.

Возведение любого строения требует укладки фундамента. На сегодняшний день существует огромное количество фундаментов, которые производятся из разнообразнейшего сырья. Их выбор напрямую зависит от предпочтений и финансовых возможностей заказчика. Достаточно популярным является фундамент из бетона. Эта конструкция была проверена временем. Его можно полноценно использовать не то что несколько столетий, но и несколько тысячелетий. Возведение плит – достаточно простой процесс.

Единственным недостатком является их достаточно большой вес, что требует применение специальной техники для монтажа фундамента. При ее отсутствии лучше всего обратиться за помощью к высококвалифицированным специалистам. Они досконально знают особенности проведения работ, что положительно сказывается на их качестве и скорости.



stroykarecept.ru

Фундаментная ж/б монолитная плита -достоинства и недостатки.

Многие застройщики, приступая к строительству дома, делают свой выбор в пользу «плавающего» фундамента. Причинами такого выбора являются отличные эксплуатационные характеристики, которыми обладает плитный фундамент незаглубленного типа. Главное достоинство фундаментной плиты заключается в возможности возведения на слабых почвах.

Даже при вспучивании грунта, негативные явления, происходящие на глубине замерзания, никак не отражаются на строении, и не нарушается целостность основания.

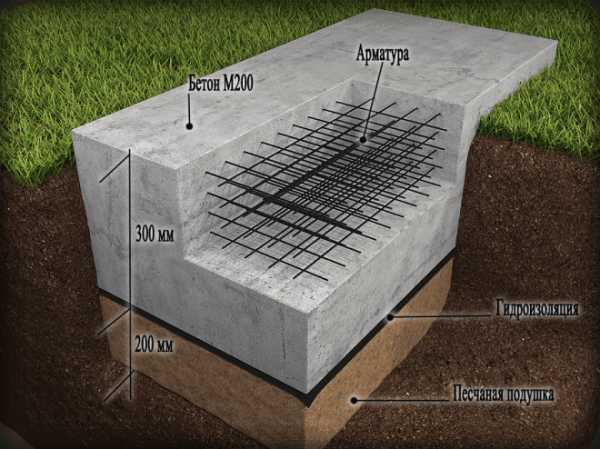

Устройство фундаментной плиты



Состоит монолитная плита из нескольких слоев, которые в совокупности создают надежную и прочную основу для любого здания:

• Дно котлована, вырытого под размеры будущего дома, является исходной точкой для возведения основания.
• Первым слоем выступает «подушка», для создания которой применяется кварцевый песок либо гравийно-песчаный состав. Используется только природный материал без частиц, дающих усадку. Общая толщина песчаной «подушки» составляет 300 мм.
• Для создания второго слоя применяется щебень и засыпается на толщину 100-200 мм. Но это слой можно и не делать, на усмотрение специалистов.
• Третий упрочняющий слой создается геотекстилем. Современный технический материал сдерживает частицы пески и предупреждает их размытие, не дает образовываться илу при наличии повышенной влаги на поверхности почвы. Геотекстиль может также располагаться и на других уровнях. Например, отделять песок от грунта (стелется на дно котлована), располагается между песком и гравием.
• Утеплитель — теплоизоляционный материал толщиной не менее 150 мм. Для этих целей применяется экструдированный пенополистирол, отличающийся высокой плотностью.
• Гидроизоляционный слой. Делается это для того чтобы влага, поступающая из нижних слоев, не контактировала с бетоном.
• Арматурный каркас по все площади основания. Для его изготовления применяется арматура диаметром от 10 до 14 мм, в зависимости от планируемой нагрузки на плиту.
• Слой бетона марки М200 и выше.

 До получения конечного результата, когда монолитная фундаментная плита будет полностью готова и можно будет приступить к возведению стен, проходит немало времени, так как каждый вид работ выполняется в определенные сроки. Поэтому стоит рассмотреть поэтапное строительство «плавающего» фундамента.

Очередность работ по обустройству монолитной плиты

1) Проводятся земляные работы — роется котлован на глубину до 500 мм. Дно выравнивается под нивелир.

2) Песок, насыпанный на дно котлована, тщательно утрамбовывается. Засыпка выполняется поэтапно с толщиной каждого слоя 100 мм и после того как будет утрамбован нижний слой.

2) Песчаная подушка покрывается геотекстилем.

3) Устанавливается деревянная опалубка по всему периметру фундамента. Высота досок не менее 300 мм, но этот показатель может варьировать, так как зависит от высоты основания. Для легких зданий толщина досок может быть меньше, для тяжелых — больше.

4) Выполняется укладка теплоизоляционного материала.

5) Стелется гидроизоляционный рулонный материал. Стыки соединяются с помощью горелки, что придает покрытию целостность. Гидроизоляция размещается и по всей опалубке.

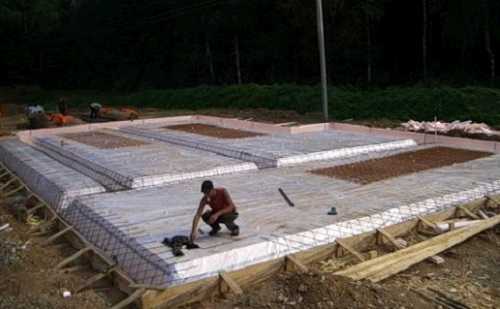

6) Устанавливается каркас из арматуры. Вязка прутьев выполняется в два ряда с шагом 200-250 мм. Вязочным материалом служит специальная хорошо гнущаяся проволока. Между гидроизоляцией и нижним рядом оставляется промежуток 50-70 мм, который создается с помощью фиксаторов. Для усиления каркаса применяются дополнительные элементы — вертикальные хомуты и П-образные усиления краев.

7) Выполняется заливка бетона за один раз. Только в этом случае будут достигнуты высокие прочностные показатели основания.

8) Для удаления воздуха из слоев бетона используется глубинный вибратор.

9) Выравнивание бетонной поверхности осуществляется с помощью плавающей виброрейки.



Время набора прочности бетона составляет 28 дней. Это период, в течение которого бетон застывает на всю толщину, при условии, что температура воздуха будет составлять +20°С, а влажность — около 80°.

Но учитывая то, что строительные работы проводятся как летом так и зимой, приходится прибегать к некоторым мерам, чтобы в бетонной плите не образовывались трещины:

• В жаркую погоду на бетонную поверхность увлажняется водой. Для того чтобы предупредить быстрое испарение влаги, поверхность бетона покрывается строительной пленкой.
• В холодную погоду бетон требует нагрева.

Монолитная фундаментная плита имеет положительные и отрицательные стороны. Поэтому перед тем, как решиться на создание такого фундамента, необходимо знать обо всех плюсах и минусах.

Преимущества и недостатки

К достоинствам фундаментных плит относятся:

• Высокая степень надежности.
• Возможность возведения на разных грунтах, в том числе слабых, болотистых и с высоким уровнем грунтовых вод.
• Не подверженность сезонному вспучиванию почвы, так как, находясь на поверхности, отсутствуют усилия на изгиб и разрыв.
• Способность выдерживать большие вертикальные нагрузки, создаваемы стенами здания.
• Простота монтажа и отсутствие трудоемких работ, связанных с земляными работами, что делает возможным строительство собственными силами. Но если знаний не достаточно, то лучше не рисковать и обратиться к специалистам.
• Долговечность — срок службы составляет 100 лет и более.

Несмотря на такое количество положительных факторов у монолитной фундаментной плиты имеются и недостатки:

• Высокая стоимость строительства из-за большого количества материалов и трудоемких бетонных работ. Глобальная доля отводится бетонным работам и при увеличении толщины, параллельно повышается конечная цена.
• Повышенные требования к созданию ровного основания. При не соблюдении усложняется проведение работ и нарушается технология, что приводит к нежелательным результатам.



Правильная организация строительства и привлечение специалистов — залог надежного и прочного фундамента.

Что нужно знать при возведении монолитной плиты

Разметка по периметру основания выполняется в соответствии с размерами самого здания и от этих отметок в каждую сторону делаются отступления примерно на 100 мм. Это дает возможность создавать дренаж и отмостку. Разметка внутренних перегородок осуществляется уже по готовому фундаменту.

Если проектом предусмотрен балкон или веранда, то площадь под ними не выделяется, а заливается вместе с общим основанием. Благодаря чему сохраняется монолитность железобетонной конструкции.

Только при соблюдении всех технологических процессов и с применением качественных строительных материалов, можно получит высокопрочное основание, которое будет выдерживать требуемые нагрузки. Единой технологии возведения плитного фундамента не существует, так как в каждом отдельном случае присутствуют отличия качества грунта и особенности самого строения.

www.bazaznaniyst.ru

Железобетонная монолитная плита фундамента: виды и процесс установки

Тем, кто собирается заняться строительством дачного домика или гаража, нужно учесть, что основания под них могут быть самыми разнообразными. Монолитная железобетонная плита – наиболее простая, финансово малозатратная модель основы постройки. Она покрывает всю площадь под возводимым сооружением. Применяют монолитную плиту при строительстве гаражей, маленьких кирпичных, деревянных зданий, состоящих из одного этажа.

Основание из монолитных железобетонных плит многофункциональное, крепкое, имеет долгий срок эксплуатации. На него не влияют климатические условия, процессы, происходящие в грунте, оно не дает осадки и поэтому может быть применено на разнообразных видах почв.

Что собой представляет?

Железобетонные плиты фундаментов представляют собой литую конструкцию из цементно-песчаной смеси, которая залита в одной плоскости. Такие фундаменты занимают всю площадь под возводимым сооружением. На первый взгляд кажется, что укладывать такое количество раствора не экономно, однако прочность получившейся конструкции оправдывает расходные материалы. Как и другим строительным элементам, монолитному фундаменту из железобетона присущи как достоинства, так и недостатки.

Вернуться к оглавлению

Преимущества

Преимущества монолитного железобетонного фундамента:

• возможность установки на любых грунтах за счет имеющейся плавающей платформы, которая исключает возможные передвижения грунта, не нанося при этом ущерб сооружениям;
• при работе с монолитной плитой имеется возможность установки теплого пола, что позволяет сэкономить на дополнительном отоплении помещения;
• обладает высокой стойкостью к большим нагрузкам и может выдержать различные массы транспортных средств;
• конструкции, построенные на монолитной железобетонной плите, не поддаются воздействию высоколежащим грунтовым водам;
• при работе с монолитными фундаментами из железобетона не возникает трудностей, а значит, монтаж можно провести собственноручно;
• не требует дополнительных работ с полом, а разу предоставляет возможность переходить к отделочным работам;
• экономия средств за счет долголетия конструкции, которая не требует постоянного ремонта;
• отсутствует необходимость в рытье глубоких траншей, за счет возможности плиты равномерно распределять нагрузки на грунт;
• монолитным плитам присуща прочность и надежность;
• выступает барьером от проникновения насекомых или грызунов в помещение через пол.

Вернуться к оглавлению

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

• Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
• Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.

Вернуться к оглавлению

Виды

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

• дорог;
• плит перекрытий;
• фундаментов.

Плиты также бывают плоские и ребристые.

Вернуться к оглавлению

Плоская

Плита плоская — популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы. Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Вернуться к оглавлению

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Вернуться к оглавлению

Процесс установки

Этапы строительства железобетонной плиты.

Устанавливая монолитное основание, используют следующие инструменты и материалы:

• вибратор для уплотнения бетонного раствора;
• ведра;
• миксер для приготовления раствора или бетономешалка;
• лопата;
• строительный уровень;
• веревка;
• колышки;
• деревянные доски для возведения опалубки;
• армирующая сетка;
• песок;
• цемент;
• щебень;
• вода.

Процесс установки включает в себя следующие этапы:

• выбор места под устройство фундамента;
• расчет параметров участка и выбор типа армирования;
• проводят геологический разрез почвы;
• вычисляют габариты будущей конструкции;
• проводят рытье котлована;
• укладывают песчаную и гравийную подушку;
• при необходимости укладывают слой гидроизоляции;
• устанавливают опалубку;
• укрепляют конструкцию армирующей сеткой;
• выполняют бетонирование;
• оставляют залитый раствор до полного его высыхания на 28 дней.

Вернуться к оглавлению

Подготовка

Монтаж железобетонной монолитной плиты начинается с подготовки основания. Для этого нужно избавиться от растений, сняв при этом верхний слой почвы с корнями растительности. Далее убирают мусор и другие лишние элементы, мешающие рабочему процессу.

После очистки строительного участка проводят разметку под будущую конструкцию и роют траншею. Вырытый котлован следует разровнять измерительными приборами и разравнивающими материалами, в качестве которых выступают песок и гравий. После выравнивая углубления песчано-гравийной подушкой, подготавливают материалы для монтажа опалубки, укладки армирующей сетки и заливки раствора.

Вернуться к оглавлению

Расчистка территории

Работы по установке плитного фундамента начинаются с расчистки территории. Для этого убирается верхний пласт грунта, который содержит растительность и корни. Снять такой слой можно бульдозером. В зависимости от свойств грунта, веса планируемой постройки, толщина монолитной основы может быть от 15 сантиметров до 40. Рабочий участок следует очистить от мусора и лишних инструментов и материалов. Инвентарь следует сложить в одном месте неподалеку от строительного участка таким образом, чтобы он не мешал дальнейшим работам и в то же время был под рукой.

Вернуться к оглавлению

Разметка

После подготовки участка приступают к его разметке. Разметку осуществляют забитыми колышками, которые соединяют между собой веревкой. При разметке участка важно соблюдать ровность сторон и центральных точек пересечения, которые проверяют как вручную, так и с применением нивелира.

Вернуться к оглавлению

Создание площадки

Подготовка участка к заливке фундамента.

После того как строительный участок очищен и размечен, приступают к созданию площадки путем рытья котлована. Роют котлован на глубину пятнадцать сантиметров и на его дно высыпают слой щебня и песка, образуя подушку. Щебень выбирают средней фракции, засыпают им дно и утрамбовывают обрезком бревна. Слой щебня покрывают песком и поливают водой. Песок следует тщательно утрамбовать. Далее выравнивают поверхность строительным уровнем до тех пор, пока не исчезнут уклоны.

Вернуться к оглавлению

Устройство опалубки

После укладки подушки из гравия и песка приступают к монтажу деревянной опалубки. Используют деревянные доски, которые устанавливают углом и крепят саморезами. Периодически проверяют горизонтальность конструкции с помощью строительного уровня.

Вернуться к оглавлению

Рабочий процесс

Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизолирующего слоя, армирующей сетки, которая усилит прочность в фундаменте и заливку раствора. При необходимости прокладывают слой теплоизоляции с помощью пенополистирола.

Вернуться к оглавлению

Гидроизоляция

Перед возведением зданий и сооружений их рекомендуют изолировать от проникновения влаги, которая отрицательно сказывается на продолжительности срока службы постройки и его качественных характеристиках. Для гидроизоляции берут материал-рубероид и наклеивают полосами на стены и поверхность конструкции. Гидроизоляцию следует проводить в 2 слоя, укладывая при этом ленты рубероида внахлест.

Вернуться к оглавлению

Армирование

После установки опалубки и гидроизолирующего слоя приступают к укладке арматуры. Монолитную плиту армируют сеткой в два яруса. Стальные прутья соединяют между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки вбивают арматурную конструкцию на нужную глубину и привязывают к ним сверху продольные линии арматурной сетки.

Вернуться к оглавлению

Заливка

Бетонирование основы должно осуществляться беспрерывно. Бетон используют марки не ниже 250. Приготовленный бетонный раствор подают по лотку в начальный дальний край плиты, постепенно переходя к ближнему. В процессе бетонирования раствор уплотняют, это позволит избавиться от пузырьков воздуха и сделать бетонный раствор с высокими прочностными характеристиками. Бетонную смесь можно изготовить собственноручно, однако на это потребуется больше времени и усилий. После того как раствор уложен, ему следует обеспечить оптимальные условия застывания.

Вернуться к оглавлению

Заключение

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других сооружений с небольшой площадью на слабонесущих грунтах. Установка монолитной плиты подразумевает заполнение всей площади фундамента, что повышает прочность и надежность возводимой конструкции.

Несмотря на высокую стоимость сооружения, сложности при его возведении не возникают.

kladembeton.ru

Монолитный фундамент (плита) — плюсы и минусы

Монолитный фундамент плитного типа — один из наиболее надежных фундаментов, пригодный для строительства малоэтажных зданий любой конфигурации. Плита, за счет большой опорной площади, способна выдерживать тяжелые здания на низкоплотных грунтах.

Монолитная плита

В данной статье представлена технология строительства монолитной железобетонной плиты своими руками. Мы рассмотрим плюсы и минусы данного фундамента, особенности его расчета, и приведем схемы армирования основания.

Читайте также: какой состав бетона лучше подойдет для строительства фундамента?

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Читайте также: какой фундамент лучше закладывать под строительство дома из керамзитобетонных блоков?

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² — экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Читайте также: чем полезна опалубка для садовой дорожки ее виды, принципы установки?

к оглавлению ↑

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

• устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
• правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
• плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
• отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
• монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле.  Однако если вы ищите, какой фундамент лучше  и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

Читайте также: что такое монолитная опалубка и для чего она применяется в строительстве?

к оглавлению ↑

Конструктивные особенности фундаментной плиты

Устройство плитного фундамента выполняется поверх уплотняющей подсыпки толщиной 20-40 см, состоящей из двух слоев песка и гравия. Толщина каждого слоя одинакова, первым идет песок, поверх него щебенка. Подсыпка укладывается на предварительно выровненный грунт, между слоями размещается прослойка геотекстиля, которая препятствует заиливанию щебня.

Толщина железобетонной плиты варьируется в пределах 30-50 см (устройство монолита больших размеров финансового не выгодно, дешевле будет обустроить фундамент на ЖБ сваях). Технология предусматривает обязательное армирование фундамента своими руками.

Читайте также: как построить фундамент каркасного дома своими руками?

Схема плитного фундамента

Армирование фундаментной плиты выполняется двухконтурным каркасом с применением стержней диаметром 12-16 мм. Выбор арматуры зависит от способа сборки каркаса — если он фиксируется сваркой, применяются стержни с маркировкой С (свариваемые — пример А3с), при фиксации вязальной проволокой с помощью крючка используется стандартная горячекатаная арматура класса А3 или А2.

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Читайте также: способы и технологические особенности вибропогружения свай.

к оглавлению ↑

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

Приводим пример расчета плиты под возведение своими руками двухэтажного кирпичного дома (10×10 м, площадь — 10000 см²) весом в 225 тонн, строящегося на пластичном суглинке с несущей способностью в 3 кг/см².

Читайте также: как выбрать и обустроить фундамент для кирпичного дома?

1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м²): 60/2,7 = 27,7 м^3.
4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м²: 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

Читайте таже: особенности возведения разных типов фундаментов для дома своими руками.

к оглавлению ↑

Плитный фундамент своими руками (видео)

к оглавлению ↑

Строительство плитного фундамента

Технология монтажа плитного фундамента своими руками реализуется по следующему алгоритму:

1. Разметка — на площадку переносятся проектные контуры плиты посредством щитов обноски, между которыми натягивается строительный шнур.
2. Разработка котлована под плиту с помощью экскаватора или вручную (глубина рытья котлована под фундамент аналогична толщине уплотняющей подсыпки под фундамент) и выравнивание дна выемки.
3. Формирование уплотняющей подушки. Первый слой — песок, толщиной 10-15 см, который проливается водой и уплотняется ручной трамбовкой либо виброплитой так, чтобы не его поверхности не оставалось следов от обуви. Далее поверх песка укладывается слой геотекстиля, который будет препятствовать смешиванию песка и щебня в процессе эксплуатации фундамента, и формируется слой щебня для фундмента.

Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.

1. Поверх щебня заливается подбетонка — слой бетона М100 жидкой консистенции толщиной до 5 см, который заполняет полости щебеночной подсыпки и после отвердевания формирует ровную поверхность под заливку плиты.
2. Подбетонка устилается гидроизоляцией — площадь настила на 30-40 см больше площади плиты, чтобы в дальнейшем можно было завернуть гидроизоляцию на торцы фундамента. Швы между рулонным гидроизоляционным материалом нужно соединить, пропаяв их горелкой либо паяльной лампой.
3. На гидроизоляционный слой укладывается пирог теплоизоляции (лучше использовать ЭППС).
4. По контурам плиты формируется сборная опалубка из строганных досок. Сделанная своими руками опалубка для фундамента требует тщательного укрепления боковыми распорками и стяжками, поскольку конструкцию может деформировать под давлением бетона.
5. На дне подготовки формируется арматурный каркас, состоящих из двух сеток из арматуры диаметром 12-16 мм (размер ячеек — 25*25 см). Верхний и нижний пояс каркаса соединяются вертикальными перемычками. Каркас должен быть утоплен в толщу плиты на 5 см с каждой стороны.
6. Выполняется бетонирование плиты. Технология не допускает промежуточного отвердевания слоев и требует одномоментной заливки — вам потребуется заказать партию товарного бетона в нужном объеме.
7. После бетонирования плита уплотняется строительными вибраторами либо посредством штыковки арматурой и выравнивается.

Читайте также: как и чем укрепить фундамент, требующий ремонта?

Монтаж плитного фундамента

Набор прочности фундамента происходит за 20-25 дней. После отвердевания конструкции боковые участки гидроизоляции приклеиваются к торцам плиты.

Читайте также: устройство мелкощитовой опалубки и ее отличие от крупнощитовой.

к оглавлению ↑

Отзывы о плитном фундаменте

Д. Савельев, 35 лет, Москва:

Долго выбирал, какой фундамент лучше использовать под дом из пеноблока 9×9 м. — сборный ленточный из ФБС блоков либо монолитную плиту. Ленточный — дешевле, однако строить планировал «на века» и остановился на монолите. Возводил фундамент своими руками, технология хоть и трудоемкая, но не сложная. На мой взгляд, под малоэтажные здания это лучший вариант фундамента.

Л. Парфенов, 49 лет, Питер:

Изучив плюсы и минусы монолитного фундамента по отзывам профессиональных строителей принял решение поднимать на нем двухэтажный каркасник. Заливал своими руками плиту толщиной 25 см, монтаж занял почти неделю, что для такой капитальной конструкции пустяки. Дом стоит уже третий года без каких-либо неприятностей. Рекомендую.

pofundamenty.ru

Фундамент монолитная плита своими руками

Фундамент — это важнейший элемент любого дома. Если он будет сделан не правильно, то и само строение очень скоро придет в негодность. Если вы хотите сделать плиточный фундамент самостоятельно эта статья вам очень пригодится.

Плиточный фундамент на много лучше и надежнее любого другого типа фундамента, однако строительные компании просят за него треть стоимости строения, а иногда и больше. На самом деле затраты на эту часть строительства не так уж и велики. Плиточный фундамент можно сделать самостоятельно. Вы сможете сделать это не хуже профессионалов, если будете соблюдать все правила, а вот сэкономить при самостоятельном монтаже фундамента вы сможете значительную сумму.

Фундамент монолитная плита

Когда применяют фундамент этого типа?

Плиточный фундамент отлично подходит для жилых и не жилых помещений, особенно в том случае, если вы не планируете строить подвал. Еще один небольшой плюс заключается в том, что вам не придется класть лаги под пол, так как монолитная плита и будет уже готовым полом для будущего строения. Монолитный фундамент- плита отличается большой прочностью и сейсмоустойчивостью, практически исключено его подмывание водой, так как площадь фундамента достаточно большая. Этот фундамент отлично подойдет, если на вашем участке проблемный грунт.

Технология

Существует два способа создания плиты фундамента- монолитный и сборный. Если плита будет монолитной сначала монтируется опалубка, затем собирается арматурный каркас, а после единожды заливается бетон под всю конструкцию. В случае сборного фундамента он монтируется из готовых железобетонных плит швы между ними заливаются бетоном. Такая конструкция не требует опалубки и монтажа арматурного каркаса, однако имеет свои недостатки. Нельзя добиться нужной толщены фундамента так как плиты, изготовленные на заводе, имеют определенную толщину. По сути фундамент не будет монолитным, что делает его менее прочным. Требуется кран для укладки плит. Из -за неровностей грунта плиты не получится положить ровно, придется выравнивать их, что сделать в ручную практически невозможно.

Достоинства

Главным достоинством монолитной плиты является ее способность выдерживать большие нагрузки даже при малой ширине. К плюсам можно отнести и простоту монтажа плиты и ее долговечность, а так же то, что не придется монтировать пол в будущем строении. Монолитная плита отлично изолирует от грунтовых вол и холода земли. Плита не может плыть отдельными элементами, если происходит ее смещение, то только полностью. Дом как бы плавает в грунте целиком, что делает его стойким к землетрясениям. Такой фундамент обычно не трескается. Возводится монолитная плита достаточно быстро и не требует тяжелой техники на участке. На основе не очень толстой монолитной плиты можно построить дом в два этажа.

Как делается плита

Вообще сама конструкция делается следующим образом: выкапывается котлован нужного размера и глубины. Затем засыпается слой песка или щебня, кладутся коммуникации( трубы канализации и водопровода. Сверху делается бетонная стяжка. В се это утепляется, затем уже строят опалубку, арматурный каркас и плиту можно заливать бетоном.

Схема фундамента монолитная плита

Как определить толщину плиты?

Толщина монолитной плиты зависит от того какой дом вы будете строить. Чем он тяжелее тем толще должна быть плита. Если фундамент планируется мелкозаглубленный, то толщина плиты может быть не более 30 см, можно сделать глубокий фундамент. Такой может достигать толщины 1, 5 метра. Чаще всего для частной постройки используют фундамент толщена которого не превышает 40 см.

Для фундаментной плиты используется бетон марки м 200. подвижность бетона должна быть п-3, устойчивость к холоду F200, но не меньше. Обратите внимание на маркировку водонепроницаемости. Она должна быть не меньше W8.

Фундамент монолитная плита вид изнутри

Этапы строительства фундамента

Для начала необходимо разметить площадку, на которой будет находиться будущее строение. Учтите, что опалубка займет какое то место, для того чтобы было удобнее работать с ней прибавьте по бокам котлована примерно по метру.

Для того чтобы давление на плиту было в дальнейшем равномерным площадка выравнивается. На дне котлована не должно быть бугров и перепадов.
дренажная система должна быть сделана сразу. Для этого можно выкопать поперечные траншеи для отвода воды. На их дно кладут геотекстиль. Затем требуется положить пластиковые трубы с заранее проделанными отверстиями. Все это засыпается мелким щебнем и сверху опять покрывается геотекстилем.

Подложка под фундамент

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

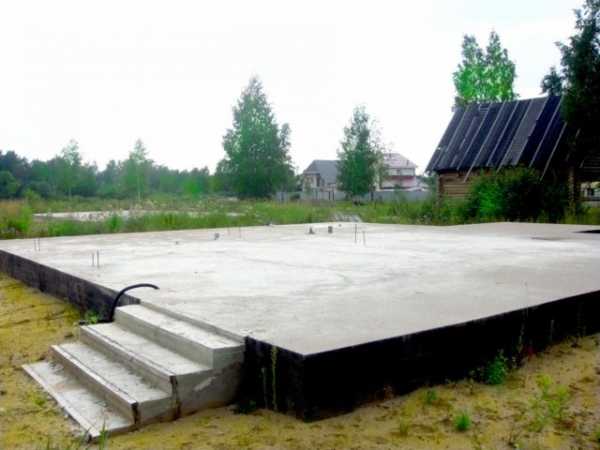

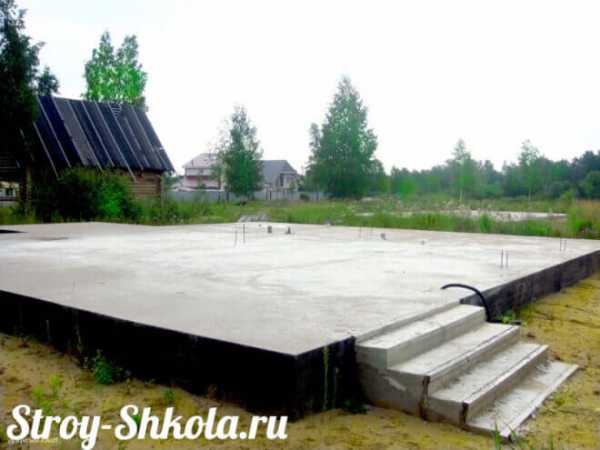

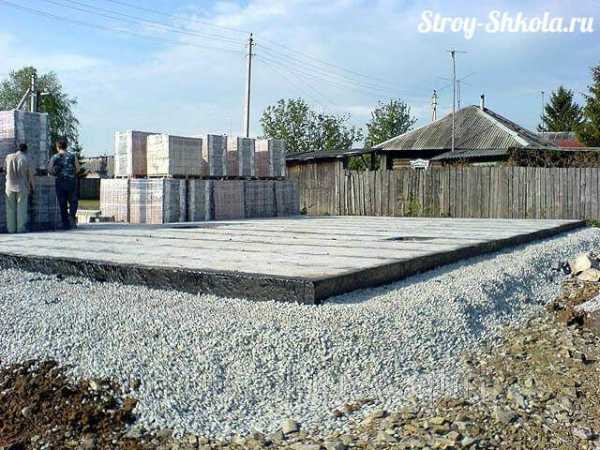

Готовый фундамент — монолитная плита

Видео — фундамент монолитная плита своими руками

https://www.youtube.com/watch?v=FtHfA16mDtg

stroyvopros.net
