Подключение электрический теплый пол – Подключение теплого пола к электричеству своими руками

Содержание

подключение конструкции к электросети (видео)

16 декабря 2015

Просмотров: 1195

Теплые полы электрические и как подключить к электроснабжению такой пол: вопрос об это волнует домовладельцев, у которых нет возможности монтажа систем отопления, использующих другие источники энергии.

Электрический пол осуществляет обогрев посредством прохождения электротока по двухжильному экранированному нагревательному кабелю.

Дополнительно многие владельцы жилья монтируют теплые электрические полы в качестве дополнительного источника тепла в доме. Невзирая на простоту конструкции электрического теплого пола, этот вид отопительной системы является оптимальным в качестве дополнительного источника тепла для поддержания постоянной температуры в помещении в холодный период года.

Принцип функционирования теплых электрических полов является очень простым. В процессе работы нагревательные компоненты конструкции осуществляют преобразование поступающей к ним электрической энергии в тепловую. Преобразование осуществляется за счет наличия у нагревательных компонентов системы высокого удельного сопротивления. При выделении тепловой энергии происходит прогрев бетонной стяжки и полового покрытия. Бетонная стяжка и половое покрытие способствуют равномерному распределению тепла по всей площади пола с одновременной его отдачей прилегающему к полу воздуху.

Компоненты теплого пола работающего от электрической энергии

Схема электрического теплого пола.

Теплые полы, работающие по принципу преобразования электрической энергии в тепловую, имеют очень простую конструкцию. В их состав входят следующие конструктивные компоненты:

  • нагревательный компонент, который в зависимости от конструкции и вида системы может быть представлен кабелем или матом;
  • датчик температуры;
  • терморегулятор, осуществляющий включение и отключение подачи электрического тока на нагревательные элементы конструкции.

Большое количество домовладельцев, не зная технологии подключения системы к линии энергоснабжения, при приобретении компонентов системы интересуются тем, как подключить электрический теплый пол, непосредственно в момент покупки у продавцов — консультантов. Технология подключения системы к электропитанию является очень простой. В некоторых случаях для полноценной работы системы достаточно наличия обыкновенной сетевой розетки с напряжением 220 В. Чаще всего схемы осуществления подключения не вызывает абсолютно никаких проблем и не требует от человека, осуществляющего подключение, наличия особых знаний и умений.

В процессе работы требуется помнить о мерах безопасности с током, так как поражение последним может вызвать в организме серьезные повреждения вплоть до летального исхода. Во избежание возникновения неприятных ситуаций в процессе проведения монтажа требуется строго соблюдать правила работы с электротоком. Дополнительно нужно особое внимание уделить выбору системы теплого пола.

Критерии выбора теплого пола, виды электрических теплых полов

Схема подключения кабельного теплого пола.

Основным показателем, на который следует обратить внимание при выборе системы, является мощность нагревательных компонентов. Этот параметр зависит от нескольких факторов и критериев, основными из которых являются следующие:

  • площадь поверхности пола, который планируется оснастить нагревателями;
  • вида обогрева, который может быть основным и дополнительным;
  • типа помещения, в котором планируется монтаж отопления.

От мощности нагревательных элементов, используемых для отопления, полностью зависит тип подключения к электрической сети, дополнительно тип подключения зависит от наличия вспомогательных элементов, которые применяются в отоплении.

В процессе проведения расчета теплых полов нужно использовать только полезную площадь, ту, где чаще всего находится человек. Так, например, при проведении расчета для кухни нужно использовать ту площадь, которая является свободной от мебели. При проведении расчетов заранее требуется определиться с количеством мебели в помещении и местом ее расположения.

При использовании системы в качестве основного источника обогрева помещения требуется задействовать не менее 70% общей площади пола, в случае применения системы как дополнительного источника тепла занимаемая ею площадь может быть различной.

На сегодня промышленный производитель предлагает потребителям два типа систем обогрева:

Последовательность выполнения работ при укладке электрического теплого пола.

  • кабельный;
  • системы, использующие маты или инфракрасную пленку.

Каждая из этих видов систем имеет свои достоинства и недостатки и используется при определенных технических условиях, которые отвечают требованиям эксплуатации. При монтаже на бетонную стяжку больше всего подходит кабельный тип, а под плитку, ламинат или линолеум применяются пленочные полы.

Подключение элементов к системе питания полностью зависит от типа нагревательного элемента, используемого при обустройстве теплого пола.

Подключение конструкции к электросети

Одним из основных элементов конструкции является терморегулятор. Этот компонент позволяет регулировать температуру нагрева нагревательных элементов и программировать режимы работы отопительной конструкции. Эти устройства могут быть механическими и электронными. Дополнительно существуют модели, имеющие ручное и автоматическое регулирование температуры. Для нормальной работы устройства требуется наличие в его конструкции термодатчика, который определяет температуру пола, и по сигналу от которого осуществляется включение и отключение нагревателей уложенных в основание полового покрытия.

Подключение электрического теплого пола к электросети начинается с монтажа терморегулятора с термодатчиком.

Перед подключением смонтированных нагревательных элементов в сеть требуется определиться с местом размещения терморегулятора. Лучше всего этот элемент конструкции монтировать на высоте 1,5 метра от уровня пола, в местах, которые защищены от теплового воздействия посторонних источников тепла. Выбор этой высоты для подключения оптимален при определении степени нагрева полового покрытия в процессе работы нагревателей. Терморегулятор нужно подсоединять к сети при помощи использования автоматов.

Выводы нагревательных элементов требуется соединить в определенном порядке к специальным клеммам терморегулятора.

Установка в цепи автоматов требуется для того, чтобы обеспечить автоматическое отключение конструкции от питания при возникновении поломки или короткого замыкания. Мощность устанавливаемых автоматов выключения должна соответствовать мощности используемых нагревательных элементов. При установке отдельного термодатчика на блоке регулирования предусмотрены специальные клеммы для его установки.

Для безопасного функционирования в конструкции терморегулятора предусмотрена клемма заземления. Заземление требуется устанавливать для того, чтобы обезопасить живые организмы от поражения электрическим током в результате возникновения пробоя нагревательных элементов или проводки, или предупреждения поражения электрическим током при возникновении короткого замыкания в конструкции системы обогрева помещения.

При проведении подключения всей конструкции к электросети от человека, осуществляющего эту операцию, требуется знание основ электротехники.

.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

gidpola.ru

Подключение теплого пола электрического своими руками: схема (фото и видео)

Электрический теплый пол уже давно не является диковинкой для большого количества людей. Такие полы пользуются большой популярностью потому, что централизованная отопительная система далеко не всегда работает безукоризненно, чего нельзя сказать о теплых полах.

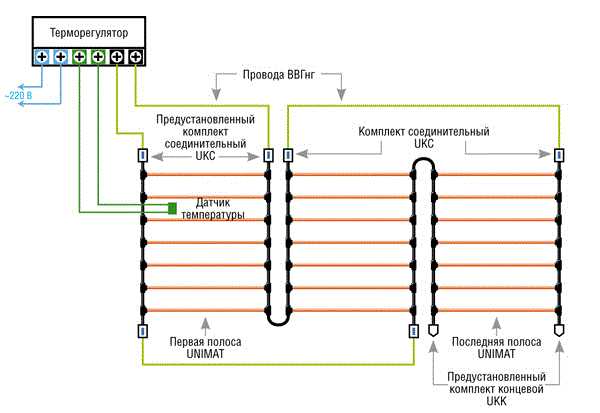

Схема подключения теплого пола Юнимат.

Электрический теплый пол пользуется большой популярностью у тех людей, которые хотят создать комфортное жилище. Многие считают, что такие полы тратят большое количество электрической энергии, однако это не так: энергия расходуется вполне рационально. Подключить его можно самостоятельно, не прибегая к услугам специалистов.

Преимущества теплых полов

Подключение теплых полов сложности не вызывает, но прежде чем об этом рассказать, нужно более подробно назвать преимущества теплых полов:

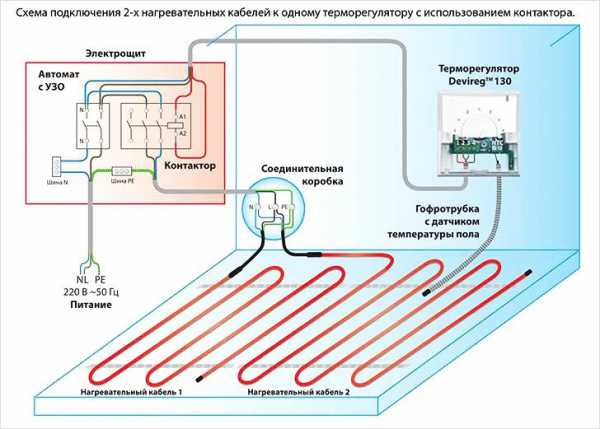

Схема подключения кабельного теплого пола.

  1. Монтаж отличается простотой — следует только положить электрический мат в предварительно подготовленный раствор, после чего все сверху надо накрыть керамической плиткой. Многие опасаются того, что придется самостоятельно делать электрическую часть установки, но опасаться здесь нечего, в крайнем случае можно воспользоваться услугами электрика.
  2. Использовать теплый пол совершенно безопасно — если его правильно установить, то повредить его очень трудно. Если возникает короткое замыкание или проблемы с термостатом, то имеется прибор защитного подключения, с помощью которого всегда можно держать ситуацию под контролем, в случае чего электроэнергия отключается автономно.
  3. Эксплуатация теплых полов отличается невысокой ценой. Если установить такой пол в ванной комнате, площадь которой составляет 10 кв.м, то расход электроэнергии составит всего 400 Ватт. Для тех, кто не знает, именно такое количество электроэнергии расходует большой телевизор или электрическое одеяло.
  4. Для теплого пола нет необходимости выбирать дополнительное место (такой фактор имеет особенно важное значение в малогабаритных квартирах, где, что называется, повернуться негде). Если для отопления квартиры используются большие радиаторы, которые не отличаются эстетичностью, то лучше их демонтировать и установить теплые полы.
  5. Надо отметить универсальность, так как с помощью такого пола можно согреть даже большое по площади помещение.
  6. Если вспомнить известную и очень правильную поговорку, что ноги нужно держать в тепле, то теплый пол в этом плане является самым подходящим вариантом. В этом выгодное отличие от радиаторов отопления, так как теплый воздух при них поднимается, а ноги остаются в холоде. Поэтому для физиологии человека гораздо предпочтительнее использовать именно теплый электрический пол.

Для установки теплого пола понадобятся:

  • молоток;
  • большие ножницы;
  • строительный уровень;
  • тестер;
  • рулетка.

Вернуться к оглавлению

Самостоятельное подключение теплых полов

Все можно сделать своими руками, ничего особенно сложного в этом нет — нужно только быть внимательным. Надо иметь в виду, что чаще всего теплый пол устанавливается в ванной комнате, что совершенно правильно, так как это создает не только уют и комфорт, но и дает определенную пользу. Нужно знать, что укладка электрического теплого пола осуществляется равномерно по всей площади помещения.

Наиболее популярным и распространенным видом является электрический кабель, поэтому лучше всего рассказать о монтаже именно такого пола.

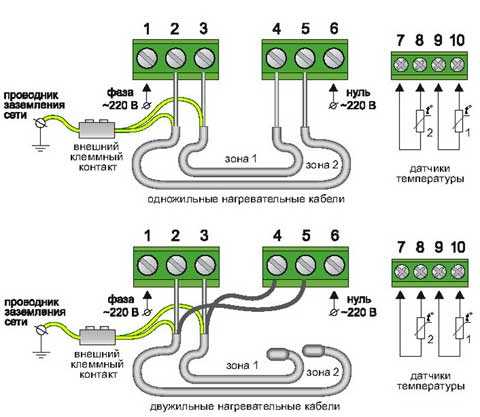

Схема подключения 1- и 2-жильного нагревательного кабеля.

Первым делом необходимо убрать из помещения всю имеющуюся мебель, потом демонтировать прежнее покрытие, после чего тщательно подготовить поверхность пола. Она должна быть ровной, мусор следует убрать, если есть необходимость, то можно сделать цементную стяжку небольшой толщины.

Для подключения нужно подготовить на стене место, где будет установлен термостат, который регулирует температуру пола. Если есть необходимость, то для подключения пола следует подготовить отдельную проводку.

После этого можно считать, что подготовительный этап работы подошел к концу, и можно начинать укладывать кабель. Очень важно при этом обустроить теплоизоляцию, для этого можно применять самый разный материал, но чаще всего используется пенофол. Можно также использовать полиэтилен, обладающий самоклеящимся слоем. Такой материал отличается тонкостью и легкостью, продается он в рулонах.

Пенофол укладывается фольгой вверх, между лентами имеются стыки, которые нужно тщательно проклеить монтажным клеем. После того как укладка утеплителя будет завершена, сверху нужно уложить армирующую сетку. Это необходимо для того, чтобы:

  1. Не было перегрева кабеля, когда он соприкасается с теплоизолирующим слоем.
  2. Раствор стал более прочным (понадобится для того, чтобы потом осуществить заливку пола).

Вернуться к оглавлению

Особенности подключения теплого пола

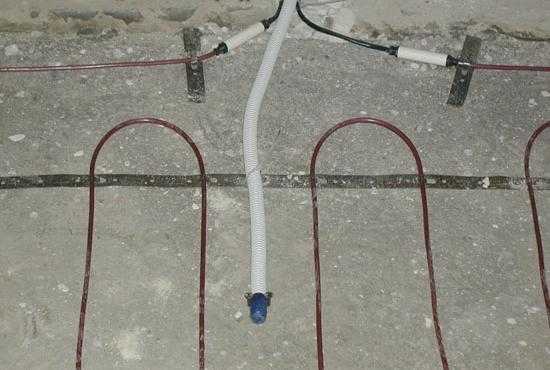

Кабель нужно монтировать монтажной лентой, которая закрепляется на полу. Если использовать такую ленту, то будут исключены перегибы, вследствие чего будет наблюдаться оптимальное расстояние между петлями.

Если не установить термодатчик, то нормально функционировать теплый электрический пол не будет. При этом очень важно предусмотреть возможность замены термодатчика на тот случай, если он поломается. При этом замена должна осуществляться таким образом, чтобы не нужно было ломать бетонную стяжку. Для этого термодатчики в большинстве случаев устанавливаются в специальную трубу, после чего осуществляется заливка стяжки.

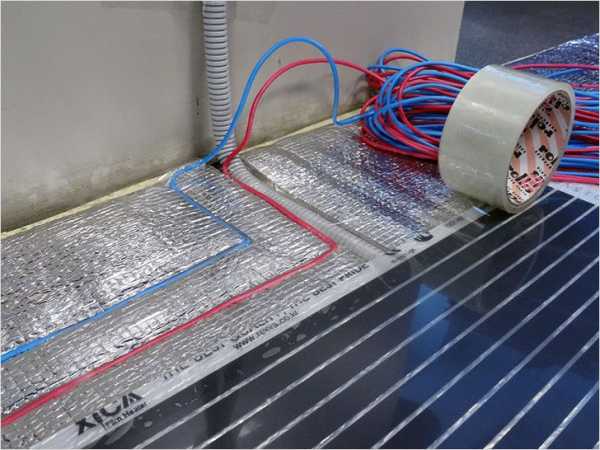

Схема подключения инфракрасного теплого пола.

Перед тем как начинать заливку, нужно обязательно произвести проверку и еще раз убедиться в том, что монтаж осуществлен правильно, и проверить качество соединений.

Очень важно при этом не допускать никаких ошибок, потом исправить их будет сложно, нужно будет осуществлять демонтаж стяжки, что влечет за собой немалые трудности. Проверка подключения теплых полов может быть осуществлена подачей напряжения, еще для этих целей можно задействовать тестер.

Если все в норме, то можно приступать к заливке слоем цементной стяжкой, толщина при этом должна быть от 3 до 4 см. Очень важно выполнять заливку равномерно, пустот быть не должно, чтобы не было перегрева и нагревательная система не выходила из строя. После этого нужно подождать какое-то время для того, чтобы бетонная стяжка высохла.

После всего этого можно приступать к укладке напольного покрытия, но делать это нужно не ранее чем через 4 дня. Для того чтобы проверить работоспособность всей системы, должно пройти не менее 30-ти дней. Это объясняется тем, что имеется тепловое расширение. Если теплый пол будет включен до того, как все окончательно высохнет, то возможно возникновение трещин и пустот. Нужно также напомнить, что укладка электрического кабеля под мебелью совершенно недопустима.

Таким образом, становится понятно, что для подключения теплого пола своими руками не нужно прилагать значительных усилий. Такой пол не является роскошью, просто благодаря ему можно наслаждаться приятным теплом. А подключение теплого пола много времени не займет.


kuhnyamoya.ru

подключить и подсоединить теплый пол

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите "Подписаться на канал", чтобы читать Tepliepol.ru в ленте "Яндекса" https://zen.yandex.ru/tepliepol.ru

Производители электрических полов настолько упростили свою продукцию, что их монтаж может осуществить простой человек, без профессиональных знаний электрика. Однако стоит понимать, что подключение теплого пола должно осуществляться строго по инструкции. Иначе допущенные ошибки, смогут привести к не поправимым последствиям, вплоть до выхода системы из рабочего строя.

Особенности системы

Прежде чем приступить к рассмотрению, такого вопроса, как произвести подключение электрического пола, сначала нужно определиться какая модель будет установлена.

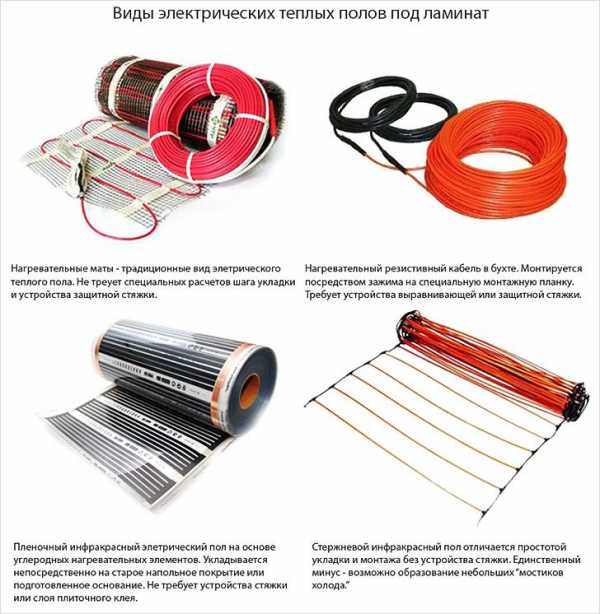

На сегодняшний день потребительский рынок предлагает следующие варианты греющей основы:

  • одножильный или двужильный резистивный нагревательный провод;
  • инфракрасная токопроводящая пленка;
  • карбоновые маты.

Каждый вид электрических полов обладает индивидуальной конфигурацией и мощностью. Поэтому, при выборе модели стоит учитывать особенности конструкции дома, жилой площади и климатические условия региона. При правильных расчетах, можно будет добиться при минимальных затратах на электроэнергии достаточного количества тепла, для комфортного проживания.

Важно: Схема подключения теплого пола к электричеству напрямую зависит от выбранной модели. Но в независимости от конструкции, каждый вариант имеет один источник питания, а также единый терморегулятор и датчик регулировки температуры.

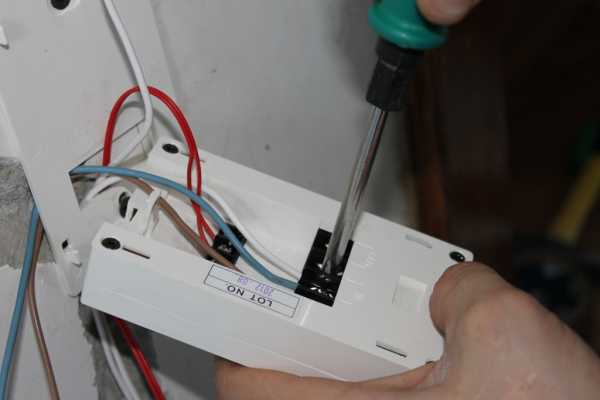

Установка и подключение терморегулятора

Не так давно, подключение электрических теплых полов осуществлялось напрямую, без участия терморегулятора. Но как показала практика, без использования термостата были неоправданные переплаты на электроэнергии, а также снижался срок эксплуатации обогревающей системы. В связи с этим, опытные специалисты пришли к единому мнению, что более рационально теплый пол электрический устанавливать вместе с терморегулятором. К тому же это изделие послужит удобным связующим звеном между обогревающими моделями и источником питания.

Установка термостата

Итак, общее подключение обогревающего пола начинается с установки терморегулятора. Место его расположения в основном выбирается на стене, на уровне 1,2-1,5 метров от пола. Если термостат оснащен сверхчувствительным датчиком температуры, его устанавливают в пределах 30 сантиметров над поверхностью финишного покрытия. При этом место его расположения должно быть защищено от прямых солнечных лучей и находиться на дальнем расстоянии от нагревательных приборов.

Существует два способа установки термостата, это:

  • накладной монтаж;
  • внутренний монтаж.

В первом варианте терморегулятор крепится на поверхности вертикальной части здания, поэтому в стене достаточно будет сделать штробу для соединения проводов.

Во втором случае, помимо отверстия для проведения кабелей, на стене понадобится соорудить нишу, в которой будет спрятан термостат.

Подключается данное устройство к сети через щиток или стационарную розетку. Рассмотрим каждый вид более подробно.

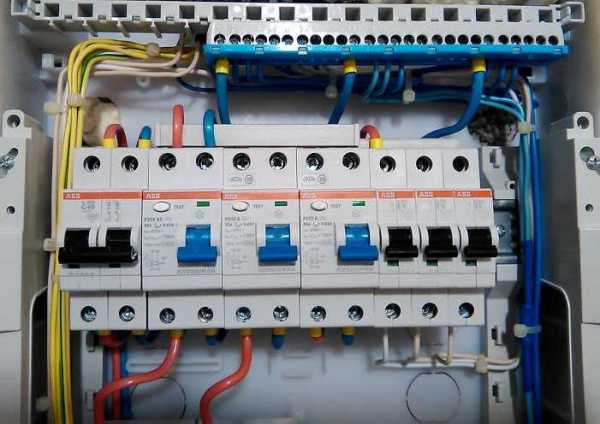

Подключение к щитку

Подключение термостата к щитку осуществляется в тех случаях, если здание имеет — 20 кв.м. площади и более. Для этого изначально в щитке устанавливается устройство защитного отключения, при утечке тока. Затем к регулирующему устройству, согласно указанной схеме производится соединение проводов теплого пола, через штробу.

Подключение к розетке

Подключение распределительной коробки к розетке рационально использовать в небольших комнатах. При этом, если дом состоит из большого количества комнат, в каждом помещении потребуется установить отдельный термостат. Соединение терморегулятора к электросети осуществляется по следующей схеме:

  1. От розетки к распределительной коробке проводятся фаза, провод для преднамеренного заземления и ноль.
  2. По штробе к термостату прокладывается электрический кабель обогревающего пола и провод температурного датчика.
  3. Каждый провод подключается к указанному месту на распределительной коробке.

Осуществив, таким образом, установку термостата, можно будет приступить к непосредственному монтажу и подключению теплого пола.

Монтаж и подключение электрической системы

Как уже говорилось выше, существует несколько видов электрической системы, для обогрева помещения. Поэтому, монтаж теплого пола и подключение теплого пола будет напрямую зависеть от выбранной модели. Но как показали отзывы потребителей, не каждый начинающий новичок знает, как правильно осуществить эти работы своими руками.


Рассмотрим самые частые задаваемые вопросы, по монтажу и постараемся ответить на них более подробно.

Как подключить кабельный пол

Чтобы ответить на такой вопрос, как подсоединить теплый пол, состоящий из кабеля, сначала нужно понять, как располагается данная система под напольным покрытием.

Кабельный пол представляет собой скрытую электропроводку, которая заливается тонкой бетонной стяжкой. Для проведения монтажа, изначально выравнивается поверхность помещения. Затем выполняется основная укладка и соединение электропроводки.

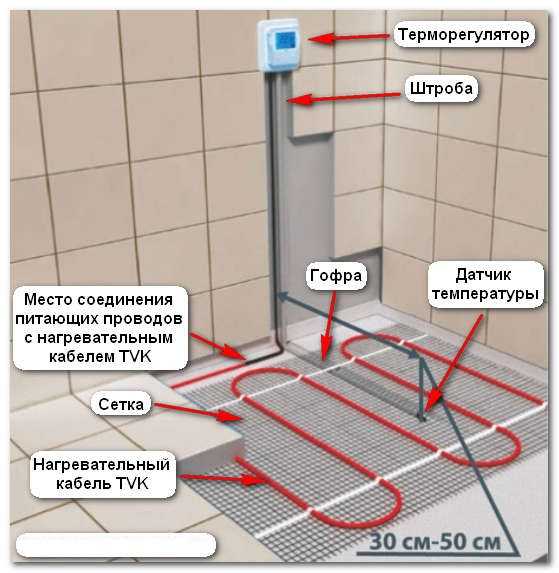

Кабельная схема подключения электрического теплого пола:

  1. На подготовленный червонный пол укладывается специальная металлическая лента.
  2. С определенным шагом на металлической поверхности укладывается и крепится электрический кабель.
  3. Между витками электропровода устанавливается температурный датчик, провод которого укладывается в гофре.
  4. К терморегулятору подключается кабель теплого пола, провод датчика и электрические провода сети.

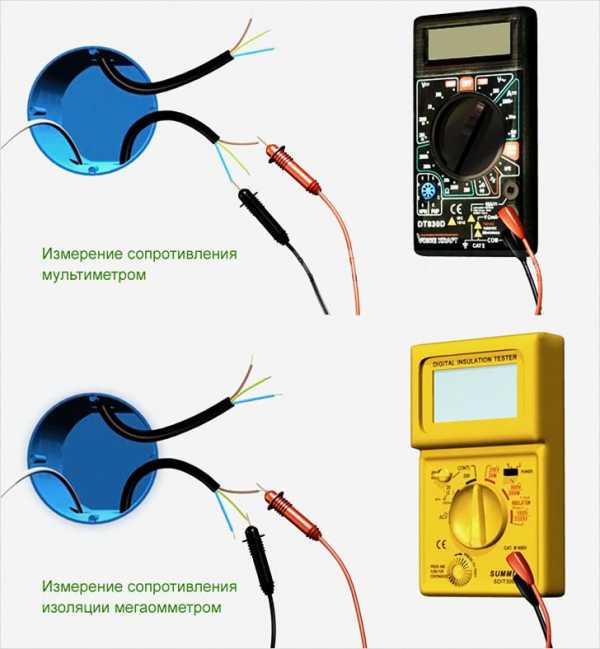

Проверив тестером сопротивляемость электроэнергии в цепи, электрические теплые полы заливаются бетонной стяжкой.

Как правильно подключить матовый пол

Схема соединения матового теплого пола идентична кабельной системы. Существуют лишь некоторые небольшие отличия.

Итак, рассмотрим, как правильно произвести подключение теплого пола на матовой основе:

  1. По специально намеченной сетке маты кроятся на определенные полотна так, чтобы они покрывали всю площадь комнаты.
  2. На подготовленную поверхность пола укладывается теплоотражающий материал.
  3. На теплоизоляцию параллельно друг другу раскладываются полотна теплого пола.
  4. Каждый мат закрепляется между собой и полом скотчем.
  5. От первого мата осуществляется подключение электрического теплого пола к терморегулятору.

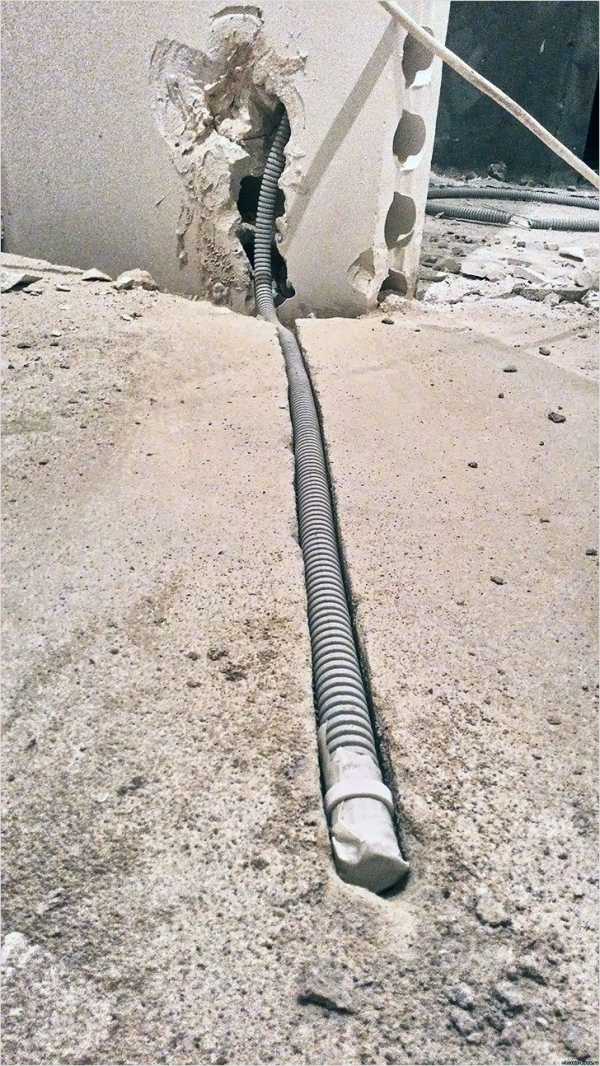

  6. Посередине, между кабельными полотнами устанавливается термодатчик.
  7. От температурного датчика и электрической сети проводятся и закрепляются провода на терморегуляторе.


Проверив подключение теплого пола, электрическая система заливается либо бетонной стяжкой, либо строительным клеем под керамическую плитку.

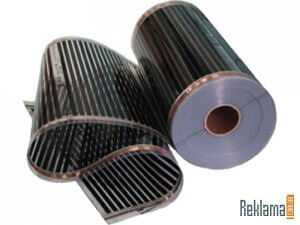

Как подключить ИК теплый пол

Подключить электрический теплый пол на основе инфракрасной пленки задача не из легких. Это обосновывается тем, что конструкция этой инновационной системы более сложна, чем у аналогичных обогревающих моделей.

Данная система состоит из специальных электрических проводов, которые запаяны в слои термостойкой пленки. Вдоль материала расположены контакты из меди, за счет которых и происходит подключение теплого пола к источнику питания электросети.

Стоит обратить внимание: Уникальность ИК теплого пола заключается в том, что он может располагаться как под напольным покрытием, так и на его поверхности.

Итак, приступим к рассмотрению такого вопроса, как подключить теплый пол на ИК основе, без услуг специалиста:

  1. ИК пленка кроится на отрезки необходимой величины.

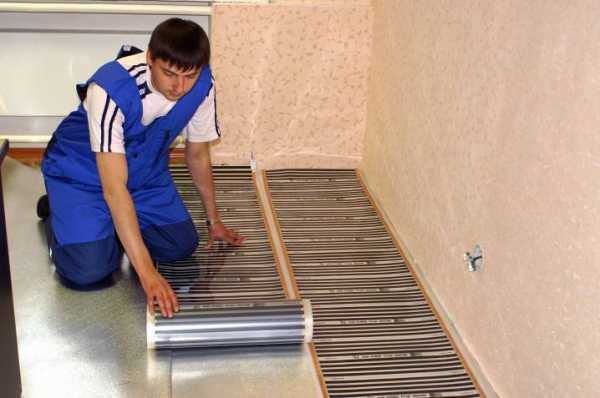

  2. Выкройка раскатывается на поверхности пола, в сторону стены, где расположен терморегулятор.
  3. Разложив все полотна, их стыки проклеиваются скотчем.

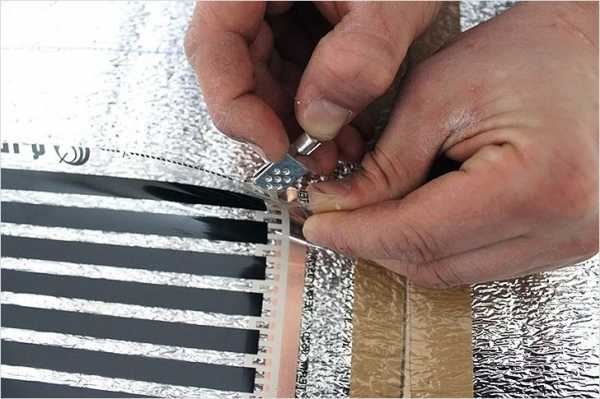

  4. Между слоями материала устанавливается конец одной клеммы, другие концы всех зажимов должны располагаться на поверхности медной шины.
  5. При помощи плоскогубцев, все клеммы сдавливаются.
  6. К одному зажиму подсоединяется одножильный кабель, остальные клеммы и края медных шин изолируются специальным скотчем.


Выполнив данные работы, необходимо в инструкции подробно рассмотреть, как подключить теплый пол к сети. Если ее не оказалось под рукою, стоит обратить внимание на следующий совет специалиста: сначала к термостату нужно подключить электропровода фазы и ноль, а лишь затем заземление.

Рассмотрев все варианты как теплый пол подключать сети электропитания можно самостоятельно убедиться, что монтаж нельзя отнести к легким работам. Но если учесть все рекомендации специалистов, каждый начинающий мастер сможет выполнить укладку и подключение каждой модели своими руками. С более точным монтажом можно ознакомиться в инструкции, которая идет в одном комплекте с системой отопления.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.

Схема подключения

Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:

  • резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
  • термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку;

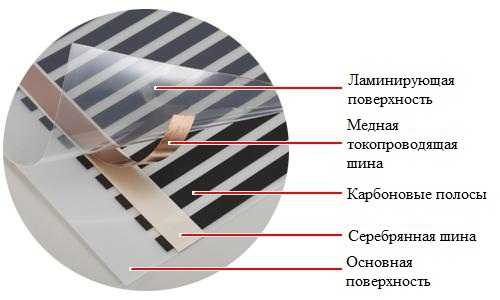

  • пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.
В любом варианте исполнения они имеют три основных компонента:
  • нагревательный, как уже было отмечено;
  • промежуточный , состоящий из соединительной муфты, через которую холодный конец нагревающих элементов входит в монтажную коробку – ее устанавливают на стене;
  • управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.

Принципы работы и подключение терморегулятора

По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

prestigpol.ru

Теплый пол электрический как подключить

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

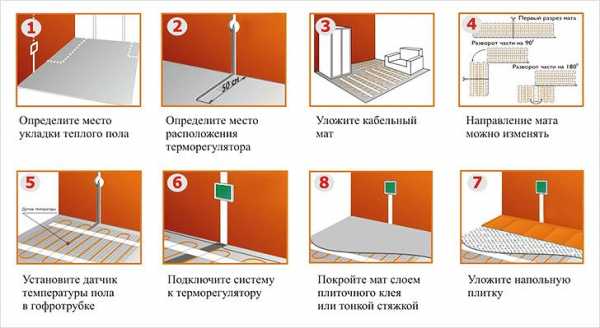

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

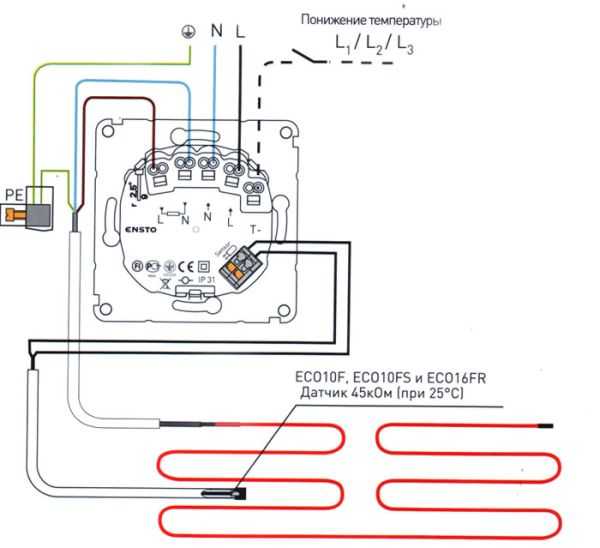

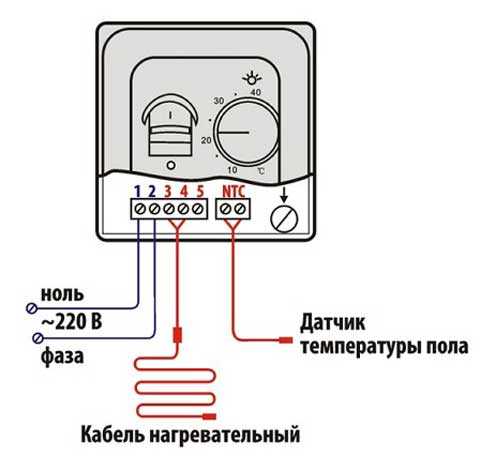

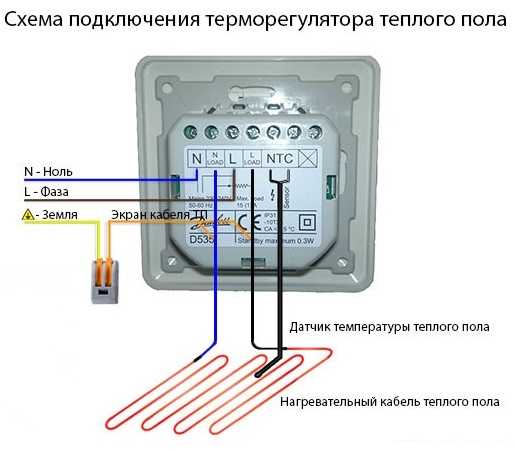

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

  1. Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
  2. Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
  3. Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
  4. Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

  1. Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
  2. Штроба (для высверливания отверстий в стене под провода).
  3. Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
  4. Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
  5. Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
  6. Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Подготовка, установка и подключение электрического теплого пола

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

  1. Выровнять черновое покрытие и устранить дефекты в виде трещин.
  2. Постелить теплоизоляцию фольгированной поверхностью к потолку.
  3. Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку .
  4. Кабель зафиксировать стяжкой, тепловые маты – клеевой основой. а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола. так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

  1. Механического типа.
  2. Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

  1. В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
  2. Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
  3. Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
  4. После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

  1. Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
  2. Подключить провод от датчика к терморегулятору. а его самого зафиксировать между витками нагревательного элемента пола.
  3. Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными. заявленными производителем в инструкции.

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Читайте у нас на сайте о технологии и последовательности укладки теплого электрического пола под:

А также узнайте в этой статье о том, как сделать электрический теплый пол своими руками.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

  1. Определяется место, где будет установлен терморегулятор.
  2. Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
  3. Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

  1. Чтобы облегчить работу, рекомендуется установить распаечную коробку. а каждый провод пометить, если это не сделал производитель.
  2. В коробе провода соединяются в соответствии фаза к фазе. ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
  3. Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
  4. Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах. а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

  • Поддержание заданной температуры в автоматическом режиме;
  • Нагрев пола в определенные временные промежутки;
  • Экономия электроэнергии;
  • Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

  1. 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
  2. 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
  3. 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
  4. 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
  5. 5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

  1. 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
  2. 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
  3. 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
  4. 4 Зажать клеммы плоскогубцами.
  5. 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
  6. 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
  7. 7 Изолировать клеммы битумным скотчем.
  8. 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
  9. 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
  10. 10 Подключить провод термодатчика к термостату.
  11. 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
  12. 12 Проверить работу системы.
  13. 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

  1. 1 Разложить каждый мат параллельно друг другу.
  2. 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
  3. 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
  4. 4 Подключить провод первого мата к терморегулятору.
  5. 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
  6. 6 Подключить датчик к терморегулятору.
  7. 7 Проверить работоспособность системы.
  8. 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

  1. 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  2. 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  3. 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  4. 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  5. 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  6. 6 Контрольная проверка системы.
  7. 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://netholodu.com/teplyj-pol/elektricheskij/podklyuchenie.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html

remontonly.ru

Подключение электрического теплого пола - виды нагревательных элементов

В стремлении к комфорту, обустройство пола теплым электрическим подогревом является прекрасным решением. Если укладка электрического теплого пола не должна вызвать особых затруднений, то вот с подключением дело обстоит иначе. Здесь важно понимать принцип подключения электрического теплого пола. В этой статье мы рассмотрим полезные советы и рекомендации, которые помогут вам выполнить все работы своими руками.

Виды электрических полов



Какие бывают электрические полы

Монтаж и процесс подключения теплого пола зависит от вида системы. В качестве греющей основы могут выступать следующие греющие элементы:

  • Карбоновые стержни.
  • Нагревательная пленка. Она бывает двух типов: биметаллическая и углеродная.
  • Тепловые маты.
  • Саморегулирующийся кабель.
  • Нагревательный двухжильный или одножильный кабель.
Схема подключения электрического пола

Каждый из перечисленных вариантов имеет свою схему подключения. Некоторые из них указывает производитель. Например, при покупке пленки или матов на упаковке указывается стандартная схема подключения к электричеству. Поэтому особых затруднений в этом случае возникнуть не должно.

Обратите внимание! Чтобы после подключения не возникло проблем, важно соблюдать основные правила и рекомендации по монтажу электрических греющих элементов. Так, например, кабельный пол должен укладываться с соответствующим шагом.

Существует одно устройство, которое монтируется независимо от типа нагревательного элемента – это терморегулятор. Поэтому для начала рассмотрим, как правильно подключить его к теплому электрическому полу.

Подключение терморегулятора

Для начала необходимо решить, где будет устанавливаться терморегулятор. Этот прибор позволяет регулировать температуру и поддерживать ее на требуемом уровне. Также через терморегулятор осуществляется подключение всего греющего контура к электричеству. Поэтому если вы выбрали подходящую модель термостата, тогда можно приступать к его установке.

Обратите внимание! Если терморегулятор имеет встроенный датчик температуры воздуха, то его монтаж осуществляется на высоте 1,5 м от пола. Это место должно быть защищено от прямых попаданий лучей солнца и сквозняков. В противном случае он будет давать неверные команды.

Установка датчика температуры

Перед подключением следует решить, как именно будет осуществляться этот процесс: напрямую через электрощиток (стационарно) или через розетку. Практически каждая модель терморегулятора имеет схему, нарисованную на корпусе. Если придерживаться ее, то процедура подключения упрощается. После установки терморегулятора к нему подводится фаза, заземление и ноль. Чтобы провода была невидима для человеческого взора, проштробите в стене канавки. В них положите две пластиковые трубки. По одной будет идти силовой кабель от теплого пола, а по второй провод для термодатчика, находящийся под напольным покрытием возле греющего контура. Далее, можно приступать непосредственно к подключению теплого пола. Рассмотрим особенности этого процесса для кабельного, пленочного пола и греющих матов.

Подключаем кабельный пол

Для монтажа кабельного пола важно сделать ровную стяжку. Вдоль стены необходимо закрепить демпферную ленту. На пол укладывается теплоизоляция. К коробке необходимо протянуть силовой провод перед укладкой кабеля на пол. В результате таких действий соединительная муфта у вас должна оказаться на бетонном основании.

Обратите внимание! Если ниже этажом помещение отапливается, кабель можно укладывать прямо на черновой пол без теплоизоляции.

Далее, подключение и монтаж выполняется по такой схеме:

  • На черновом полу закрепляете монтажную ленту для фиксации кабеля. Имеющиеся крепления позволят равномерно распределить кабель по всей площади помещения.
  • После, можно приступить к установке термодатчика. Он помещается в гофрированную трубку, уложенную в штробу.
  • Провод датчика подключается к терморегулятору. Сам датчик располагается возле отопительного контура.

Обратите внимание! Во время монтажа кабельного пола недопустимо пересечение линии кабеля между собой.

Монтажная лента для кабеля

После установки остается просто проверить систему на предмет неисправности. Для этого можно использовать тестер и сверить показатель сопротивления по паспорту. На этом установка и подключение кабельного пола завершается. Остается приготовить цементно-песчаный раствор и залить небольшую стяжку. Нагревательные элементы можно включать после полного затвердевания стяжки.

Обратите внимание! Если вы не имеете опыта в работе с электричеством, то подключение всей системы к проводке лучше доверить профессиональному электрику.

Тепловые маты. Правила подключения

Подключение тепловых матов

Если в качестве греющего элемента выбраны тепловые маты, то принцип подключения практически полностью соответствует установке кабельного пола. Мы рассмотрим только отличия подключения. На тепловом мате кабель имеет определенный шаг укладки кабеля, так как он закреплен на специальной термоустойчивой пленке. Поэтому вам нужно только определиться с тем, какую площадь вы хотите обогревать и какой мощностью должен обладать электрический мат.

Обратите внимание! Для установки датчика потребуется сделать штробу в полу. Это объясняется тем, что общая толщина всей конструкции будет достигать до 15 мм.

Измерение сопротивления

Бывают случаи, когда имеющегося кабеля в комплекте не хватает для его подводки к терморегулятору. Как быть в таком случае? Можно часть провода вырезать из мата, а соединительную муфту установить в стяжке. Нагревательный мат по принципу работы очень похож на кабельный обогрев. Что касается процесса монтажа, то тепловые маты намного проще и быстрее укладывать. Если в помещении имеется ограничение по высоте потолка, то эта конструкция станет отличным решением, ведь система позволяет не заливать стяжку и не укладывать теплоизоляцию.

Установка пленочного пола

Нагревательная пленка пользуется наибольшим спросом. Разобравшись в особенности ее строения, вы сможете осуществить подключение пленочного пола своими руками. Нагревательные элементы системы бывают биметаллические и карбоновые. На краю пленки находятся медные проводники, через которые осуществляется подключение к сети. При монтаже пленочного пола нужно применять фольгированную пленку, которая будет отражать инфракрасное излучение, направляя его в обогреваемое помещение, в остальном подключение системы не отличается от установки тепловых матов.

Что касается установки датчика температуры, то его можно установить аналогично в пластиковую трубу и направить в стяжку или оставить на поверхности пленки.

Обратите внимание! В отличие от тепловых матов, пленку можно полностью разрезать, но только по указанным линиям, располагающимся с интервалом до 30 см.

Подключение инфракрасного пола

Изоляция токопроводящей полосы выполняется только с одной стороны, другая остается открытой. Это объясняется тем, что в этих местах будет выполняться подключение силового провода. Монтаж самих листов осуществляется параллельно. Между собой листы соединяются специальным проводом. Вся система также работает через установленный на стене терморегулятор.

Вот и все основные особенности подключения электрического теплого пола. Теперь вы знаете, как подключить теплый электрический пол. Если вы боитесь работать с электричеством, то лучше вызовите квалифицированных специалистов. Если вы проделали все эти работы своими руками, то нам будет интересен ваш опыт. Делитесь им, оставляя комментарии в конце статьи.

Видео

Из предоставленного видео вы сможете узнать о процессе монтажа тепловых матов и их подключения:

Последняя редакция: 03.12.2015 Автор: Максим Викторович

polsvoimirukami.ru

Подключение электрического теплого пола - Всё о напольных покрытиях

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

  1. Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
  2. Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
  3. Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
  4. Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

  1. Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
  2. Штроба (для высверливания отверстий в стене под провода).
  3. Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
  4. Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
  5. Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
  6. Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

  • Поддержание заданной температуры в автоматическом режиме;
  • Нагрев пола в определенные временные промежутки;
  • Экономия электроэнергии;
  • Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

  1. 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
  2. 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
  3. 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
  4. 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
  5. 5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

  1. 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
  2. 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
  3. 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
  4. 4 Зажать клеммы плоскогубцами.
  5. 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
  6. 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
  7. 7 Изолировать клеммы битумным скотчем.
  8. 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
  9. 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
  10. 10 Подключить провод термодатчика к термостату.
  11. 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
  12. 12 Проверить работу системы.
  13. 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

  1. 1 Разложить каждый мат параллельно друг другу.
  2. 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
  3. 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
  4. 4 Подключить провод первого мата к терморегулятору.
  5. 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
  6. 6 Подключить датчик к терморегулятору.
  7. 7 Проверить работоспособность системы.
  8. 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

  1. 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  2. 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  3. 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  4. 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  5. 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  6. 6 Контрольная проверка системы.
  7. 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Cхема подключения теплого пола

Нагреваемый пол в помещениях может быть основан на различных нагревательных элементах. Он может быть электрическим или водяным. Но в любом случае ключевым элементом его монтажа является подключение его к управляющей системе.

Схема подключения теплого электрического пола.

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

  • -механические, где желаемая температура нагрева выставляется механическим реостатом.
  • -электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

Таким образом выглядит электронный терморегулятор

Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.

Нагревающий кабель для теплого пола — фото

Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

Образец теплового мата для теплого пола

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.

Инфракрасная пленка для теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.

Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.

К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Схема подключения теплого водяного пола.

Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.

Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.

Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.

Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

  1. Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
  2. Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
  3. Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
  4. Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
  5. Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
  6. Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
  7. Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
  8. Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:

Видео — Схема теплого водяного пола

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На данном рисунке представлена комбинированная схема подключения нагреваемого пола.

  1. Насос, обеспечивающий циркуляцию теплоносителя.
  2. Отопительные радиаторы,
  3. Отопительный котел,
  4. Бак с мембранной перегородкой.
  5. Управляющее устройство,
  6. Запорные краны.

Читайте также:

  • Подключение теплого пола к терморегулятору
  • Терморегулятор для теплого пола
  • Подключение терморегулятора к теплому полу
  • Электрический тёплый пол под плитку своими руками

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html, http://stroyvopros.net/pol/chema-podklyucheniya-teplogo-pola.html

pol-v-dome.ru
