Электрический теплый пол своими руками — пошаговая инструкция и видео


Читайте также:

Электрический теплый пол своими руками — пошаговая инструкция и видео

Алгоритм монтажа электрического теплого пола своими руками начинается с подготовки места для установки терморегулятора и датчика пола.

Размещаем терморегулятор

Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.

Вы можете разместить терморегулятор в месте, удобном для управления, но не забывайте, что минимальная его высота над полом должна составлять 30 сантиметров.

Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.

Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.

Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.

Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.

Готовим поверхность пола

На следующем этапе вам необходимо подготовить поверхность пола к монтажу.

Удалите оставшийся строительный мусор с поверхности пола. Для этого вы можете воспользоваться обычной щеткой.

Используя валик, проведите грунтовку поверхности перекрытия. Слой грунтовки необходим, чтобы цементно-песчаная стяжка имела лучший контакт с поверхностью.

Отметьте на поверхности пола место, где не будут проходить нагревательные кабели. Не стоит размещать кабели нагрева в местах, где у вас будет находиться стационарная мебель или элементы сантехники.

Также учтите, что кабель нагрева пола должен отстоять на расстоянии около 5 см. от стен помещения. Также учтите, что расстояние между кабелем нагрева и другими приборами нагревадолжно составлять около 10 см. Такой отступ необходимо делать, например, от элементов отопительной системы.

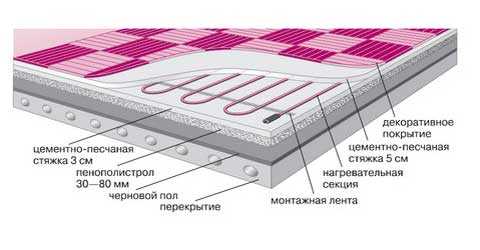

Укладываем теплоизоляцию и закрепляем монтажную ленту

Размещаем на поверхности пола слой теплоизоляции. Расчет толщины теплоизоляционного слоя необходимо производить, исходя из того, какое помещение расположено под вашим. Если там уже находится обогреваемая комната, то слой теплоизоляции можно заложить минимальный.

В таком случаем можно ограничиться теплоизоляцией толщиной в 3-4 миллиметра, при этом разместить ее только в районе размещения нагревательных элементов.

В том случае, если под перекрытием находится неотапливаемое помещение, то слой нужно рассчитывать потолще и размещать его уже по всей поверхности.

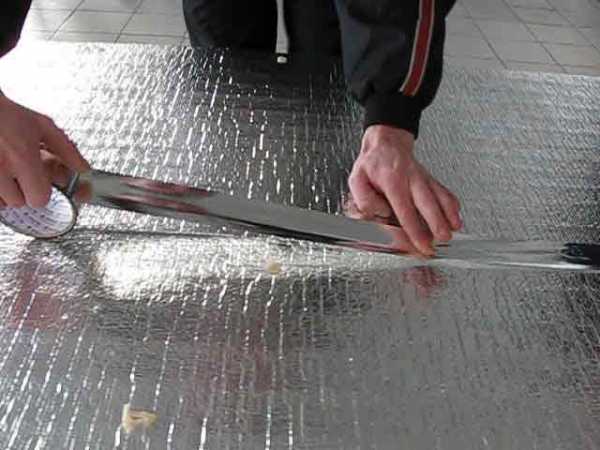

Скрепить между собой листы теплоизоляционного материала можно обыкновенным скотчем. Он надежно фиксирует слои и не нарушает структуру теплоизоляции.

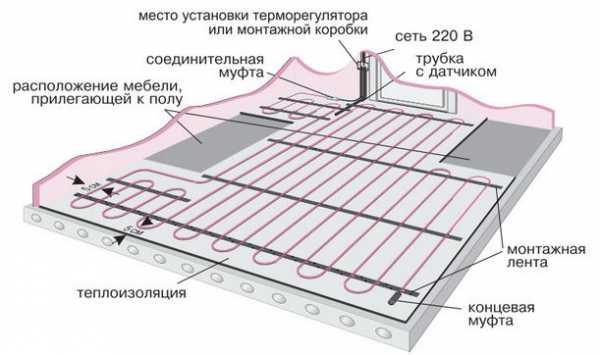

Для того, чтобы фиксировать нагревательный кабель – разложите на поверхности теплоизоляции монтажную ленту. Отрезки ленты следует располагать на расстоянии около метра.

Для того, чтобы прикрепить ленту к поверхности пола можно использовать разные методы, например, дюбели и винты-саморезы.

Монтируем нагревательные секции

Перед началом монтажа рассчитайте шаг укладываемого кабеля. Для его расчета вы можете использовать приведенную ниже формулу.

Подведите монтажный конец нагревательной секции к тому, месту, где будет расположен терморегулятор вашего теплого пола.

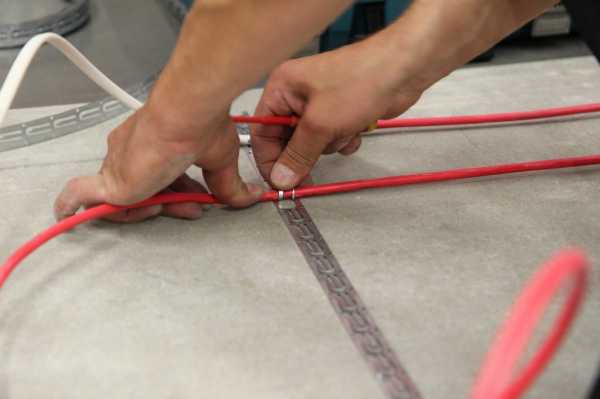

Закрепите соединительный конце нагревательного кабеля на монтажной ленте. Затем от этой секции будут прокладываться и остальные участки нагревательного кабеля.

Кабель нагрева рекомендуется укладывать равномерно, добиваясь отсутствия пересечений. Минимальное расстояние между линиями линии нагрева не должно быть менее 8 сантиметров. Следите за тем, чтобы кабель на поворотных участках изгибался плавно, не допускайте натяжения и изломов.

Также следите за тем, чтобы кабель нагрева находился на дистанции не менее 5 сантиметров от стен помещения.

Монтажные концы электрического нагревательного кабеля необходимо вывести к регулирующему устройству. На приведенных рисунках показаны варианты монтажных схем нагревательного кабеля при размещении двужильного и одножильного кабеля.

При монтаже нагревательных секций рекомендуем вам надеть обувь с мягкой структурой подошвы. Так вы сможете избежать повреждения нагревательного кабеля.

Как вариант, для защиты уже разложенного кабеля вы можете закрыть его фанерными листами или любым другим укрывочным материалом.

Устанавливаем и закрепляем температурный датчик и терморегулятор

Сам датчик должен быть расположен возле окончания трубки, ее конец должен быть закрыт крышкой. Этим вы защитите температурный датчик от попадания раствора цемента при формировании стяжки.

Конец трубки с находящимся внутри температурным датчиком должен быть выведен на расстояние не менее полуметра от стены помещения. При этом следите, чтобы радиус изгиба гофротрубки с находящимся внутри датчиком был не менее 5 сантиметров.

Зафиксируйте гофротрубку с находящимся внутри температурным датчиком на поверхности пола, на равном расстоянии между витками линий нагревающего кабеля.

После установки датчика и вывода проводов заполните монтажный канал раствором алебастра.

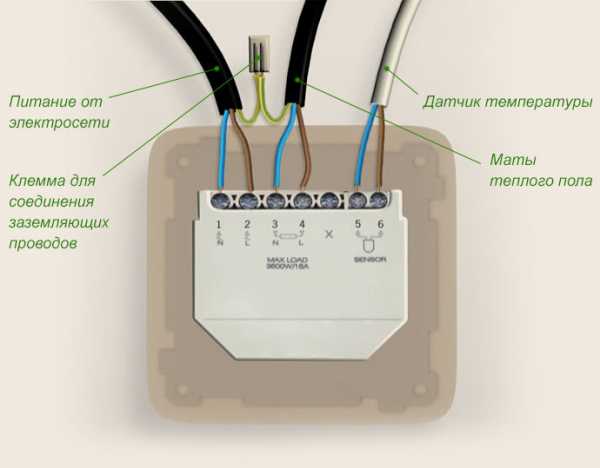

Залудите монтажные концы проводом и подключите кабель к терморегулирующему устройству.

После установки терморегулятора поставьте его на минимальную температуру и подайте примерно на минуту рабочее напряжение на нагревательную систему. Затем плавно увеличивайте нагрев и проверьте работоспособность электрического нагрева.

Монтируем стяжку

Выставляем маяки для выравнивания пола, отмечаем ими необходимую высоту цементно-песчаной стяжки. После этого замешиваем необходимое количество раствора и размещаем его на поверхности.

Разравнивайте стяжку широким мастерком или правилом.

Минимальная толщина стяжки под электрический теплый пол не должна быть менее 3 сантиметров.

После полного высыхания раствора, разместите на стяжке подложку, а затем уже приступайте к монтажу финишного напольного покрытия – ламината.

Вы читаете статью Электрический теплый пол своими руками — пошаговая инструкция и видео. Все материалы на сайте Two Room, а также и статья Электрический теплый пол своими руками — пошаговая инструкция и видео - написаны с целью информационного обогащения и мы рады если Вам нравиться наш Журнал.

two-room.ru

Теплый пол электрический своими руками

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Теплый пол электрический своими руками

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

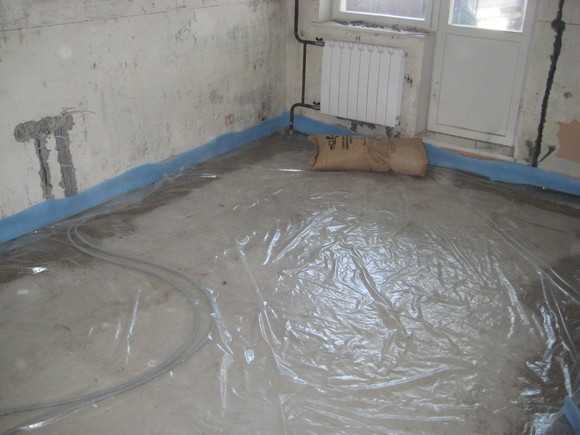

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

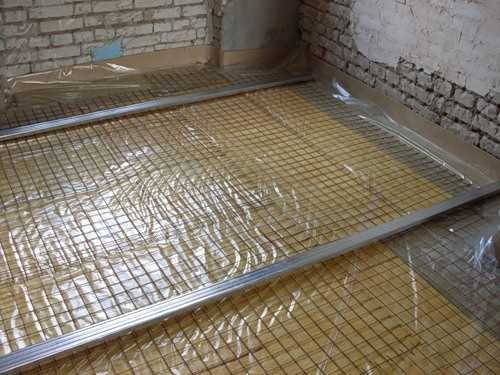

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого пола

Электрический инфракрасный теплый пол

Принципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого пола

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
  • если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
  • если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

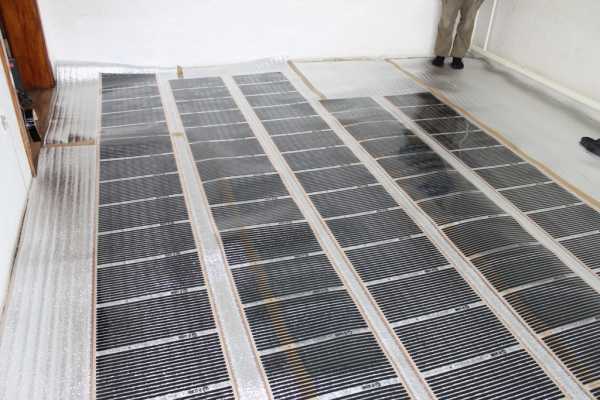

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляции

Резка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

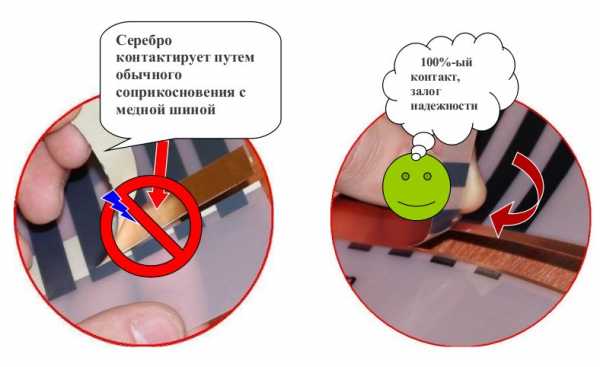

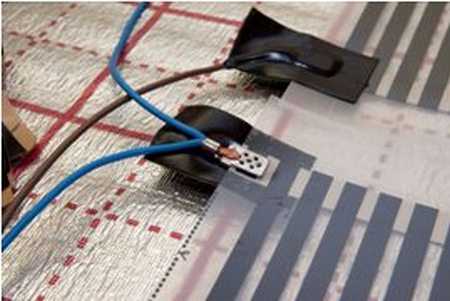

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

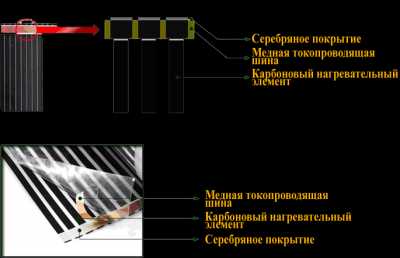

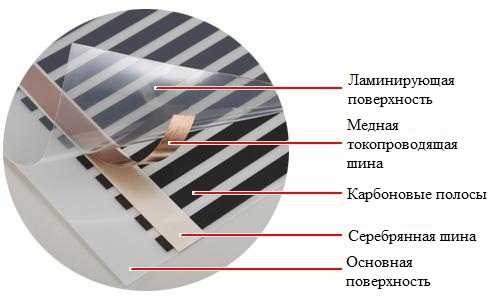

Конструкция инфракрасного теплого пола

Подключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

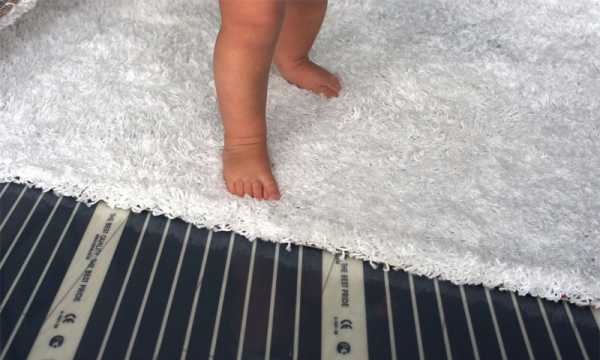

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК пола

Теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типа

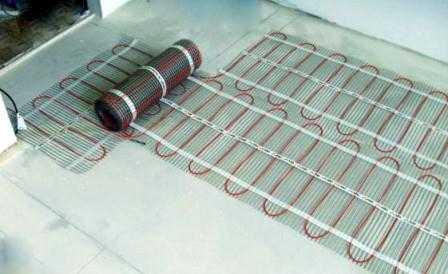

Монтаж кабельного пола

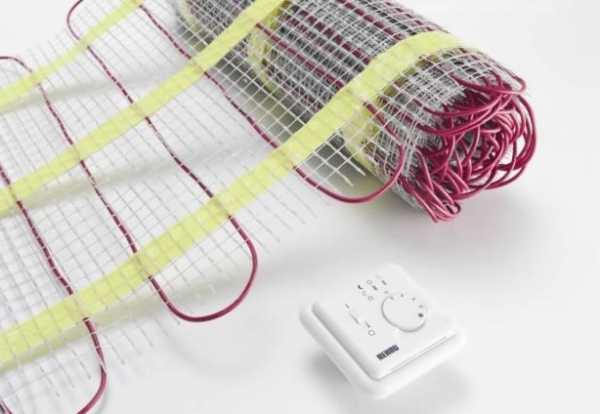

Нагревательный элемент и терморегулятор конвекционной системы обогрева

Монтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятора

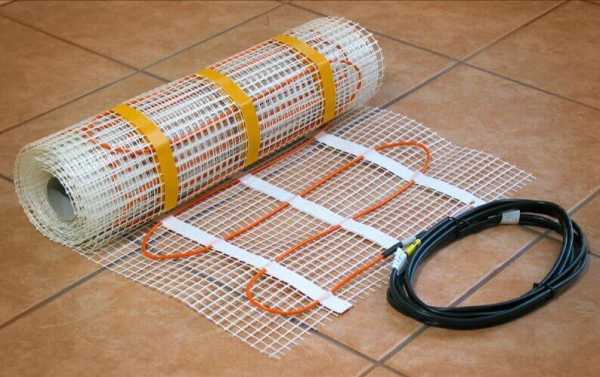

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

- суммарная площадь участков помещения, на которые будет укладываться кабель;

- особенности помещения — выберите вариант из предложенного перечня;

- удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

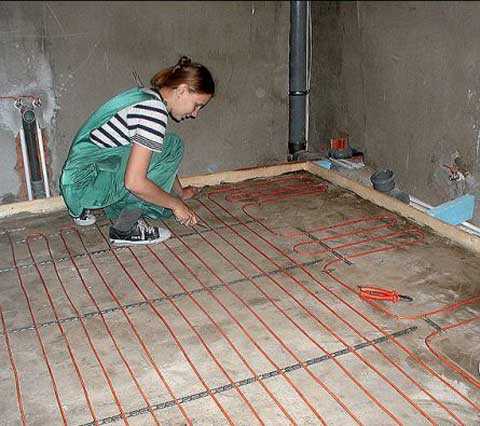

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого пола

Теплый пол электрический

Важно: кабель перегибать нельзя.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Видео – Теплый пол электрический своими руками

Похожие статьи

lux-standart.ru

Как сделать теплый пол своими руками: пошаговая инструкция

Делаем водяной теплый пол самостоятельно

В принципе теплые полы водяные можно монтировать практически в любом помещении, но желательно, чтобы вентиляция в нем была в отменном состоянии, так как данного рода покрытие высушивает воздух. Итак, рассмотрим вкратце основные этапы установки теплого пола.

Первый этап: готовим помещение

На этом этапе демонтируется старое покрытие и производится заливка. При этом нужно помнить, что последняя повышает уровень пола приблизительно на 6-7 сантиметров, так что дверные проему тоже потребуется сместить.

Второй этап: готовим стояк

Второй этап укладки водяного теплого пола: готовим стояк

Весь стояк, разумеется, менять не нужно, достаточно лишь заменить старые трубы на новые, из полипропилена. Также сюда нужно впаять шаровые краны на таком расстоянии друг от друга, чтобы в случае неисправности пола их можно было бы заменить радиаторами.

Третий этап: укладываем гидроизоляцию

Современные теплые полы водяные (детальнее о них написано тут http://sdelai-pol.ru/teplyj-pol-vodyanoj) очень надежны, но все же протечка воды всегда возможна, поэтому следует позаботиться о качественной гидроизоляции. Ее нужно накладывать внахлест (по десять сантиметров), а швы при этом спаивать паяльной лампой.

Третий этап: укладываем гидроизоляцию

Четвертый этап: заливаем черновую стяжку

Черновая стяжка необходима в тех случаях, когда напольное покрытие располагается непосредственно на плитах перекрытия. Для этого делается разметка (хотя при небольших размерах комнаты в этом нет необходимости), после чего происходит заливка специальным раствором. Раствор изготавливается из цемента и керамзита. Как утверждают опытные строители, такую смесь достаточно сложно готовить, поэтому будьте готовы к трудностям.

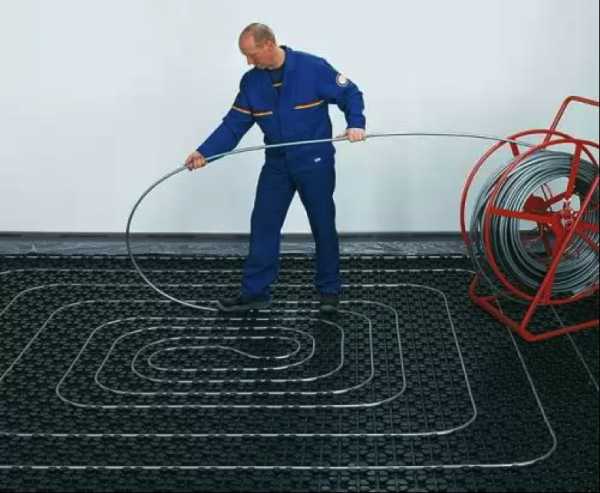

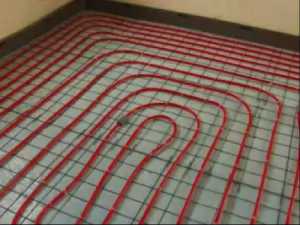

Пятый этап: укладываем трубы

Пятый этап: укладываем трубы

Укладка труб требует предварительного покрытия фольгированным утеплителем. Это будет своеобразным экраном, и соединять стыки нужно посредством скотча.

Далее трубы нужно загибать, используя обычную пружину. На трубы накладываются фитинги, а места стыков следует обработать герметиком, который сможет выдерживать температуру в девяносто пять градусов минимум.

Шестой этап: чистовая стяжка

После высыхания герметика нужно попробовать запустить систему и, если с ней все в порядке, начинать заливать чистовую стяжку. Это делается практически так же, как и в случае с черновой – ложится сетка, ставятся маячки и так далее. После высыхания стяжки необходимо взять терку и обработать ею все неровности на поверхности.

Шестой этап: чистовая стяжка

Если следовать всем нашим инструкциям, то вы получите надежный и качественный теплый пол, который прослужит вам очень долго.

Кроме того, не нужно забывать, что самое главное не нагреть помещение, а сохранить это тепло в нем! Для этого нужно позаботиться о хорошей изоляции стен, также рекомендуется заменить окна на современные герметичные.
