Расчёт площади листа металлочерепицы перед покупкой


Содержание страницы:

Размеры листа металлочерепицы для крыши. Цена, особенности выбора


Кровля из металлочерепицы уже давно зарекомендовала себя как надёжный, неприхотливый и долговечный материал, подходящий практически для любых климатических условий. Дома, покрытые металлической черепицей, смотрятся весьма симпатично и презентабельно, так как внешне это покрытие очень напоминает традиционную керамическую черепицу. За счёт полимерного покрытия, наносимого под высокой температурой и давлением металлочерепица отлично противостоит различным атмосферным явлениям. При покупке данного кровельного покрытия в первую очередь необходимо обратить внимание на то, что размеры листа могут иметь различные параметры — полную (габаритную) и полезную (рабочую) ширину листа. Также необходимо учитывать, что существует целый ряд критических размеров длины листа металлочерепицы, отрезать которые не возможно, так как гильотина при резке металла попадает на гребень волны и необходимо либо «перешагнуть» волну (+10см), либо отрезать до начала её подъёма (-5см).


Как правило, металлочерепица представляет из себя листы прямоугольной формы разной длины в зависимости от длины покрываемого ската. Наискось листы подрезаются непосредственно перед укладкой материала специалистами кровельщиками. Из-за этого на треугольных и трапециевидных скатах образуется большее количество отходов по сравнению с простыми прямоугольными скатами.


Перед монтажом металлочерепицы нужно снять размеры кровли. Измеряется длина карнизного свеса и длина будущего ската, по набитой обрешётке и в зависимости от полученных результатов подбирается соответствующий размер листов. Чаще металлочерепица выбирается индивидуально по цвету и внешнему виду волны, так если размеры металлочерепицы всё-таки не вписываются в конфигурацию кровли, вы всегда сможете отрезать лишнее ножницами по металлу. Удобнее всего будет работать с листами 3-4 метровой длины, такие листы удобно транспортировать и поднимать на кровлю. Зачастую производитель может изготовить и большую длину металлочерепицы под заказ. Основным плюсом длинного листа является то, что на скате не будет видно лишнего стыка и перехлёста, а цельный лист стоит немного дешевле, по сравнению с листом, состоящим из двух половинок.


Когда один лист металлочерепицы частично накладывается на соседний, место их перекрытия называют нахлёстом, или перехлёстом. Это необходимо для устранения протечек и увеличивает прочность кровли. В месте нахлёста существует канавка для сбора конденсата и для лучшей фиксации материала. Полнaя ширина и длинa минус перехлест и будут давать полезную длину и ширину, а также полезную площадь кровельного покрытия. Для метaллочерепицы нахлёст по ширине относительно невелик — всего лишь от 5 до 10 сантиметров. В продольном нaпрaвлении он будет немного больше около 15-ти сантиметров. Отняв эти размеры можно вычислить полезную площaдь листа метaллочерепицы, a соответственно и рассчитать необходимое количество материала. Величина нахлёстов будет зависеть от производителя металлочерепицы, высоты и формы её волны.


Толщина металла — это тоже несомненно важный параметр, который необходимо принять во внимание при расчётах оптимального размера листа кровельного покрытия. Работать с толстой метaллочерепицей немного проще, чем с более тонкой. Это связано прежде всего с тем, что при различных манипуляциях с более тонким материалом, существует большая вероятность того, что он деформируется. В то же время, толстая метaллочерепица может эксплуатироваться намного дольше, так как у неё значительно толще цинковый и полимерный слой покрытия.

www.bus-rus.com

Размер металлочерепицы для крыши, ее важность, полная и полезная ширина и длина

Металлочерепица — один из наиболее популярных материалов для кровли крыш у владельцев дач и загородных домов.

Ее основные преимущества – малая стоимость, долговечность и хороший внешний вид. Габариты металлочерепицы стандартизированы, что позволяет легко производить все необходимые расчеты количества листов для кровли.

Не всегда строение крыши имеет прямоугольный скат, существуют овальный, шатровый и иные типы. Для классических скатов можно изготовить полноразмерные листы, которые покроют крышу от начала до вершины. Это позволит обеспечить лучшую герметичность, так как поперечные стыки будут отсутствовать.

В случае заказа таких длинных листов по иные типы скатов, потребуется осуществить их обрезку, которая увеличит количество обрезков и как следствие – расходы.

Существует ряд причин, по которых не следует пользоваться слишком длинными листами металлочерепицы:

  1. Возможные нарушения формы листа. При перевозке и перемещении на крышу довольно длинных листов возникают большие трудности, вследствие чего их целостность может нарушиться
  2. Довольно большие расходы времени и средств на транспортировку, так как для листов длиной более 6 метров потребуется специализированный транспорт

Размеры листа

Полная ширина листа

Данный параметр часто меняется с каждым производителем металлочерепицы, но, как правило, используется два стандарта в 1.16 и 1.19 метров. Полная ширина листа измеряется от одного края до противоположного.

Нахлест по ширине

Когда лист металлочерепицы накладывается на другой, то место их контакта называется – нахлест или перехлест. Это позволяет увеличить прочность кровли и обезопасить крышу от протечек.

Нахлест по ширине листа металлочерепицы не очень большой и составляет от 6 до 8 сантиметров.

Полезная ширина

Полезная ширина классифицирует ту ширину, которая осталась после перекрытия листов. Ее можно рассчитать по следующей схеме – от общей ширины листа отнимается та часть, которая остается под соседним листом.

Полная длина

Длина данного материала для кровли может быть абсолютно разной. Большинство производителей выпускает на рынок ряд стандартизированных наборов листов, длина которых меняется от 500 до 3650 миллиметров.

Измеряется данная величина от одного конца листа до противоположного.

На данный момент существуют технологии по выпуску листов металлочерепицы длиной до 8000 миллиметров. Применяются данные экземпляры крайне редко.

Специалистам удалось обозначить оптимальное значение длины металлочерепицы, которое равняется 4000 мм.

Этому выбору сопутствует ряд причин:

  • Расходы денежных средств для покрытия крыши данными листами минимальны. Это связано с меньшей площадью нахлестов, тем самым, полезная часть листа увеличивается
  • Понижается количество затрат на покупку саморезов для крепления листов
  • Затрачивается меньше сил на подъем листов покрытия для ее установки, так как листов мало и они не настолько громоздки. Это позволяет затрачивать меньшее время на проделывание работ
  • Данный размер наиболее оптимален для погрузочных работ. Также, условия хранения данной продукции не такие сложные.

Однако, производители будут готовы выпустить листы индивидуального размера.

Решая вопрос о выборе оптимальной длины листов металлочерепицы, необходимо учитывать то, что слишком большая длина может привести к повреждениям и изгибаниям листа в ходе транспортировки и установки.

Нахлест по длине

Нахлест по длине представляет собой площадь листа, которая накрывается соседним сверху листом. Это происходит по той причине, что это позволяет увеличить герметичность и прочность кровельного покрытия.

Полезная длина

Полезная длина представляет собой формулу, по которой от полной длины отнимается длина перехлеста. Величина последнего составляет от 100 до 150 сантиметров и изменяется у различных производителей листов металлочерепицы.

Толщина

Обыяная толщина листов металлочерепицы для кровли составляет от 0.4 до 0.6 миллиметров. Для экономии, некоторые производители допускают материал толщиной 0.35 мм., другие наоборот, используют увеличенную толщину в 0.8 мм. Большая толщина позволяет увеличить прочность и долговечность кровли.

Следующая таблица содержит данные по размерам данного кровельного материала у наиболее разных производителей:

Производитель Полная длина, см Нахлест по длине, см Полезная длина, см Полная ширина, см Нахлест по ширине, см Полезная ширина, см
металлопрофиль 366; 225;120; 50 16 350; 210; 105; 35 119 9 110
Stynergy 363; 223; 119; 49 13 351; 210; 105; 35 119 8 110
Poimukate 365; 224; 118; 48 13 353; 210; 105; 36 119 9 110
MeraSystemАnna 362; 222; 117; 47 13 351; 210; 105; 35 114 9 105
РуккиФинэра 71.5 4.7 67 119 5 114

Правильный подход к выбору размеров металлочерепицы позволит сократить расходы денежных средств на установку кровли.

Металлочерепица для кровли: размеры и расчет

Оценка: 5 1 голосов

Читайте также:


okarkase.ru

Размеры листа металлочерипицы, а также как рассчтать вес 1 м2 кровли

Металлочерепица — современный красивый, прочный и долговечный материал для кровли. Для точного расчёта необходимого вам количества металлочерепицы нужно знание размеров листа: длины, ширины, толщины. Кроме этого, вы должны обладать информацией о весе вашей кровли. Это даст возможность правильно обустроить стропильную систему и другие элементы крыши.

Размеры листа металлочерепицы

Основными параметрами листа металлочерепицы считаются: длина, ширина, толщина, высота профиля и шаг его волны.

Длина и ширина листа

Различают полную и полезную длину и ширину листа. Полная длина и ширина — это расстояние между кромками листа. Длина может изменяться от 480 мм до 6000 мм. Крайние значения выбирать не стоит. Длинный лист способен покрыть большую площадь, но он очень тяжёлый и при подъёме может деформироваться. При выборе короткого листа из-за малой длины увеличивается число стыков, а следовательно, и нахлестов, что повышает количество необходимого материала. Наилучшая для монтажа длина — 3600–4500 мм. Ширина листа металлочерепицы колеблется в пределах 1140–1190 мм.

Полезная длина и ширина листа — это полный размер минус размеры нахлеста листов при монтаже. Нахлест по длине составляет 45–150 мм, а по ширине делается 5–90 мм.

Таблица: размеры листов металлочерепицы наиболее популярных производителей

Толщина и высота волны листа

Стандартная толщина листа металлочерепицы составляет 0,35–1 мм. Чаще всего встречается 0,5 мм. Более толстая металлочерепица прочнее, имеет больший срок эксплуатации, но создаёт большую нагрузку на стропильную систему и несущие стены. Если нагрузка высокая, то необходимо укреплять стены и стропила. Тонкая металлочерепица дешевле, но может деформироваться при монтаже, транспортировке и под воздействием различных природных факторов. Она также быстро ржавеет и менее долговечна.

Шаг металлочерепицы — расстояние между двумя соседними впадинами или гребнями листа. Он равен примерно 185 мм. Высота волны различается в зависимости от качества металлочерепицы. Более качественная и дорогая имеет волну 50–75 мм, средний уровень — от 30 мм до 50 мм, бюджетные варианты — от 12 мм до 30 мм. Более высокая волна способствует хорошему сходу воды с крыши во время сильного дождя и таяния снега, а также придаёт металлочерепице привлекательный внешний вид.

Подбор оптимальных размеров листа помогает сделать качественное покрытие из металлочерепицы

Видео: о выборе металлочерепицы

Расчёт металлочерепицы для обустройства кровли

Для расчёта количества листов металлочерепицы, необходимых для кровли, рекомендуем следующий порядок действий:

  1. Рассчитываем площадь крыши.
  2. Общая площадь умножается на коэффициент 1,1. Это нужно для учёта свесов, отходов и возможности повреждения листов при транспортировке и монтаже.
  3. Полученное значение делится на полезную площадь листа.

Расчёт произведём на примере обычной двускатной крыши.

Двускатная крыша позволяет продемонстрировать расчёт необходимой для кровли металлочерепицы

Скаты такой кровли по форме представляют собой прямоугольники. Площадь прямоугольника равна произведению его длины на ширину. Пусть эта площадь будет 120 кв. м. Умножаем эту величину на 1,1. Получаем 132 кв. м. Так как ската два, 132 кв. м умножаем на два. Это будет 264 кв. м.

Расчёт площади листа металлочерепицы произведём на примере продукции компании «Металлопрофиль» (см. таблицу выше). Один из вариантов длины листа — 3650 мм. Нахлест составляет 150 мм. Полезная длина — 3500 мм (3,5 м). Полная ширина этого листа равна 1190 мм. Нахлест — 90 мм. Полезная ширина — 1100 мм (1,1 м). Отсюда следует, что полезная площадь листа составляет 3,85 кв. м (3,5 м х 1,1 м). Для вычисления количества необходимых листов металлочерепицы делим площадь крыши с коэффициентом (264 кв. м) на полезную площадь листа (3,85 кв. м). С округлением в большую сторону получаем 69 листов.

Для расчёта необходимого количества листов других размеров и на различные типы крыш можно воспользоваться онлайн-калькулятором.

Вес кровли из металлочерепицы

Знание веса кровли очень важно при её обустройстве. Несущие стены и стропильная система должны выдержать нагрузку, приходящуюся на них. Следует учитывать массу не только крыши, но и всего кровельного пирога: утеплителя, гидро- и пароизоляции.

Вес квадратного метра металлочерепицы

Один из важнейших показателей — вес 1 кв. м кровли. Существует ряд факторов, которые определяют это. О размерах листа и толщине металла уже было сказано выше. Естественно, чем больше лист и толще металл, тем больше вес листа. Среди других факторов:

  • состав металла. В основном применяется сталь, однако иногда для высококачественных видов металлочерепицы используют медь, её сплавы и алюминий. Вес квадратного метра оцинкованной стали при толщине 0,5 мм примерно составляет 3,84 кг и зависит от толщины цинка. Остальное приходится на грунтовочный слой и полимерное покрытие. Если толщина этих слоёв будет 0,7 мм, то вес квадратного метра материала составит 5,41 кг. При той же толщине квадратный метр алюминия весит меньше — в среднем 1,35 кг, а меди — больше (4,45 кг).
  • толщина слоя цинка, используемого в качестве защитного покрытия. Слой цинка может весить от 220 г до 275 г на 1 кв. м. Чем он толще, тем тяжелее лист и долговечнее;
  • защитный полимерный слой. Для его создания могут применяться различные материалы: пластизол, пурал, полиэстер, ПВДФ. Они имеют различную толщину нанесения. Меньше всего она у полиэстера, больше всего — у пластизола: полиэстер — 0,025 мм, пурал — 0,050 мм, пластизол — 0,2 мм. Увеличение толщины защитного слоя повышает вес листа металлочерепицы. Так, квадратный метр металлочерепицы с покрытием из полиэстера (при других одинаковых характеристиках) будет весить 3,6 кг, при использовании ПВДФ — 4,5 кг, пурала — 5,0 кг, а пластизола уже 5,5 кг.
  • глубина рельефа. Чем он выше, тем тяжелее лист.
Видео: о свойствах листа металлочерепицы

Расчёт веса квадратного метра оцинкованного листа по формуле

Основную часть веса металлочерепицы составляет вес оцинкованного листа с полимерным покрытием. Поэтому для расчёта общей массы подсчитаем отдельно вес квадратного метра металла, оцинкованного и полимерного покрытиий.

Необходимые для расчёта величины:

  • плотность стали — 7,85 т/куб.м;
  • плотность цинка — 7,12 т/куб.м;
  • плотность полимера — 1,5 т/куб.м;
  • толщина полимерного покрытия — 0,025 мм (полиэстер).
Таблица: толщина цинкового покрытия листа металла в зависимости от класса

Расчёт производим по формуле: М=t*l*h*p, где: t — толщина материала, l — длина, h — ширина, р — плотность.

  • вес квадратного метра металла без оцинкованного покрытия толщиной 0,46 мм равен: 0,46х1х1х7,85=3,61 кг;
  • вес оцинкованного покрытия класса 1 равен: 0,0381х1х1х7,13=0,27 кг;
  • вес полимерного покрытия из полиэстера равен: 0,025х1х1х1,5=0,04 кг.

Складываем все результаты. Получается 3,92 кг.

В целом, вес квадратного метра металлочерепицы находится в пределах 3,6 кг. — 6,0 кг. Он часто указывается производителем для каждой конкретной марки. Тогда рассчитывать его самостоятельно нет особой необходимости.

Таблица: сравнение веса металлочерепицы с другими материалами

Как видим, металлочерепица — один из самых лёгких материалов для кровли. Легче только ондулин, но металлочерепица прочнее.

А теперь перейдём к расчёту веса всего кровельного пирога.

Вес кровельного пирога с покрытием из металлочерепицы

Возьмём примерный вес 1 кв. м компонентов кровельного пирога: металлочерепица — 5 кг; гидро- и пароизоляция из полимерной мембраны — 1,5 кг; утеплитель из минеральной ваты — 10 кг; обрешётка из досок 2,5 см — 15 кг. Если сложим все полученные данные, получится 31,5 кг. Используем поправочный коэффициент 1,1. Умножаем 31,5 кг на 1,1. Получаем 34,7 кг. Это вес квадратного метра кровельного пирога. Стандартная толщина несущих стен и стропильной системы рассчитана на нагрузку до 250 кг/кв. м. Есть ещё достаточно большой запас.

Рассмотренная в статье методика расчёта количества листов металлочерепицы позволит вам экономно использовать материал и снизить расходы на обустройство вашей крыши. Кроме того, приведённые характеристики различных марок металлочерепицы позволят подобрать именно то, что необходимо для вашей кровли. Расчёт её веса позволит сделать вашу крышу надёжной и безопасной на долгие годы.

legkovmeste.ru

размеры листа (вес, ширина, толщина и длина)

Металлочерепица – практичное и доступное покрытие для кровли из оцинкованной стали, имитирующее рельеф классической керамической черепицы. Оно обладает высокой устойчивостью к коррозии, перепадам температуры и механическим повреждениям. Благодаря отличным эксплуатационным и техническим характеристикам, нет покрытия надежнее, чем металлочерепица. Размер ее и форма позволяют выполнять настил кровли за считанные часы. В этой статье мы расскажем про стандартные длину, ширину, а также другие технические этого материала, которые нужно учитывать при его использовании.

Содержание статьи

Характеристика

Металлочерепица – современная разновидность крыши, которое изготавливается из оцинкованной стали, производимое в форме листа. Лист стальной профилированный обладает прямоугольной формы и волнистым рельефом. Производится он методом холодного проката из стальных заготовок, толщина которых составляет 0,45-0,9 мм. Она имеет следующую структуру:

  1. Высококачественная сталь, толщина которой составляет не менее 0,45 мм.
  2. Цинковый слой, металлоемкость которого не менее 275 г/м2, защищающий металл от коррозии.
  3. Грунтовка, наносимая на поверхность заготовки, чтобы увеличить адсорбцию между слоями.
  4. Лакокрасочное или полимерное напыление из пурала, полиэстера или пластизола, защищающее поверхность от механических повреждений и контакта с водой.

Важно! Металлочерепица, вес которой составляет не более 6,5 кг/м2, считается одним из самых легковесных материалов для настила кровли. Каждый лист профилированной стали весит около 13 кг, что облегчает транспортировку и монтаж.

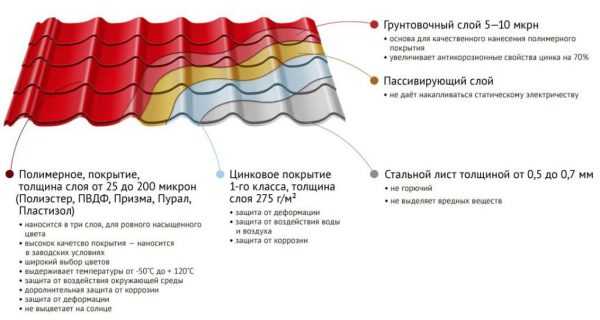

Структура листа металлочерепицы

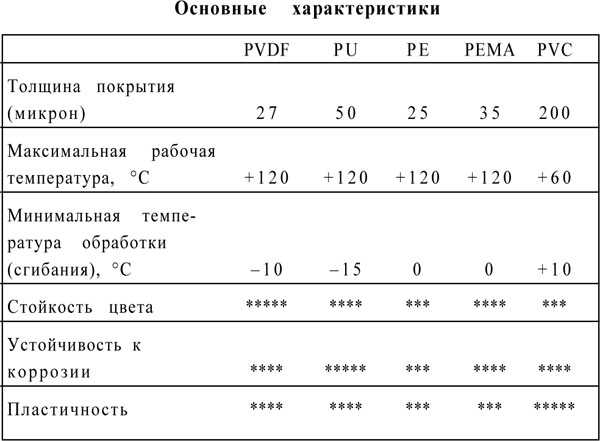

Сравнение характеристик декоративных покрытий

Размеры

Качество, стандартные длина и ширина листа строго регламентируются ГОСТом. После проката и окрашивания стальных заготовок их нарезают в соответствии с необходимыми размерами, которые зависят от производственных возможностей производителя и потребностей заказчика. Обычно готовый профилированный лист имеет следующие параметры:

  • Ширина металлочерепицы в зависимости от формы и высоты профиля составляет 1,16-1,19 м.
  • Длина этого вида кровли может составлять 0,4 м – 8 м, обычно оно нарезают по размерам заказчика.
  • Профиль имеет волнистую форму, его высота составляет 1,9-2,5 см.
  • Расстояние между волнами составляет 35-40 см.
  • Вес металлочерепицы составляет 4-6,5 кг/м2, что делает ее одним из самых легких покрытий для крыши.
  • Толщина готового изделия составляет 0,45-0,9 мм.

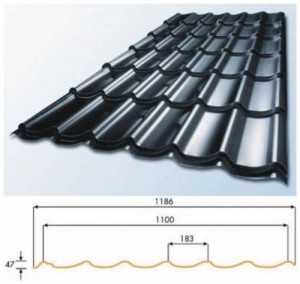

Размеры листа

Обратите внимание!  Лист профилированный из оцинкованной стали с полимерным или композитным напылением нарезают согласно желаемым размерам покупателя с шагом 40 см, однако оптимальной считается длина 4 м. Если размеры металлочерепицы превышают эти значения, использовать его для настила крыши неудобно, а транспортировать дорого. Продукцию большого размера легко повредить при подъеме на крышу.

Площадь

При расчете необходимого материала для устройства кровли используется такой критерий как площадь листа. Зная этот показатель и общую площадь скатов крыши, можно рассчитать, сколько потребуется листов. Несложные вычисления позволяют рационально использовать профилированные стальные листы, помогают сократить расходы. Площадь рассчитывается следующим образом:

  1. Чтобы определить общею площадь листа, длина изделия умножается на ширину. К примеру, общая площадь листа размером 1180х1180 составит 1,4 м2.
  2. Чтобы найти полезную площадь листа, длину изделия умножают на ширину, а затем из получившегося числа вычитают площадь нахлестов. Если ширина листа составляет 1,18 м, длина 1,18 м, продольный нахлест 130 мм, а горизонтальный 80 мм, то полезная площадь составит 1,16 м2.

Важно! Рабочая или полезная площадь изделия меньше, чем общая, поэтому именно этот показатель используется при расчетах необходимого количества материала для организации кровли. Лист укладывается с горизонтальным нахлестом 6-8 см и вертикальным нахлестом 10-15 см.

Полезная ширина материала разных марок

Толщина

Толщина металлопрофиля – важный показатель качества продукции, оказывающий влияние на механическую прочность, несущую способность и устойчивость к коррозии кровли. Кроме того, эта характеристика отражается в стоимости изделия. Чем металл толще, тем оно надежнее, долговечнее и дороже. Лист большей части продукции имеет толщину 0,5-0,6 мм, что является оптимальным показателем. На толщине отражаются следующие факторы:

  • Толщина стальной заготовки.
  • Металлоемкость цинкового слоя.
  • Вид декоративного напыления.

Обратите внимание! Вес металлочерепицы зависит от толщины заготовки. Если лист не толще 0,45 мм, то вес этого покрытия для крыши составит не более 4,5 кг/м2. Однако, эксплуатационные качества и срок службы крыши существенно снизится. Легкий вес и длина изделий, позволяют выполнять настил кровли на решетчатое основание с шагом между рейками более 50 см.

Недопустимые размеры

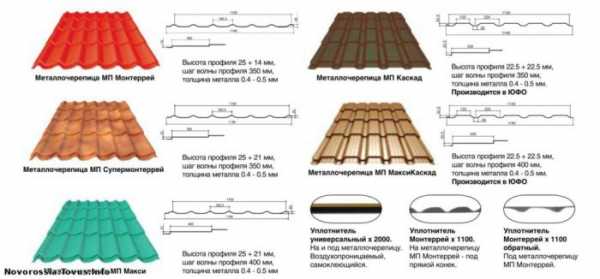

Виды профиля

При приобретении металлочерепицы обращайте внимание на внешний вид продукции, толщина изделия должна быть ровной по всей поверхности, на полимерном слое не должно быть наплывов. Сколы, трещины или царапины – признаки некачественной продукции, которая не прослужит долго из-за коррозии.

Видео-инструкция

krovlyakrishi.ru

Размер листа металлочерепицы для крыши: характеристики популярных марок покрытия

Планируя построить дом, каждый хозяин хочет сделать его красивым и уютным. Внешняя красота и внутренний уют дома зависят и от того, каким материалом будет покрыта кровля. Следует выбрать материал, который станет надежной защитой на пути атмосферных явлений, не будет выгорать на солнце и сможет украсить крышу. К таким материалам можно отнести металлочерепицу. Но прежде чем приобрести материал, стоит познакомиться с его техническими характеристиками.

Металлочерепица – это материал, который отлично зарекомендовал себя в строительстве частных домов и зданий для общественного пользования. Он достаточно надежный, идеально подходит для любого климата, неприхотлив в уходе, долго служит.

Металлочерепицу производят множество различных производителей, поэтому технические характеристики разных образцов материала могут отличаться. Какие же параметры следует выяснить перед покупкой материала?

Размер листа

Крайне важной характеристикой являются размеры листа металлочерепицы для крыши:

  • Длина листа может быть разной, так как основой для производства материала служит рулонная сталь. Большинство производителей выпускают металлочерепицу в диапазоне длин от 0,5 до 8 метров. Шаг в таблице длины материала определяется шириной волны профиля, так как резку материала можно производить только в нижней части рельефа. Многие производители металлочерепицы предлагают своим покупателям резку металлочерепицы по индивидуальным заказам, то есть, потребитель может приобрести материал, разрезанный под размеры конкретной крыши.

Совет! Работать с листами металлочерепицы длиной более 4-4,5 метров достаточно сложно, поэтому начинающим мастерам не рекомендуется заказывать для покрытия кровли листы большей длины.

  • Ширина листа бывает полной и полезной. Полная или реальная ширина измеряется между кромками листа. Большинство производителей предлагает материал с шириной листа 1,16-1,19 метра. Полезная ширина всегда меньше полной, так как при ее измерении необходимо вычесть ширину нахлеста, которая равна ширине волны профиля и составляет, как правило, 6-8 см.

Для потребителя значения величин размеров очень важны, так как, только зная эти величины можно точно рассчитать, сколько материала потребуется для покрытия кровли. Нужно понимать, что в зависимости от геометрических размеров листа может изменяться цена покрытия.

Так, чем меньшее количество листов требуется для покрытия кровли, тем меньше материала будет истрачено на создание нахлестов, то есть, расходы материала будут снижены.

Другие параметры

При покупке материала нужно будет учесть и другие параметры листа металлочерепицы.

Толщина листа

Толщина листа металлочерепицы зависит от двух параметров – толщины основы, то есть стального листа, и толщины полимерного покрытия. Толщина основы зависит от того, какую сталь использует производитель в производственном процессе. Так, шведская металлочерепица производится с основой толщиной 0,4 мм, большинство же производителей применяет основу с толщиной 0,5-0,7 мм.

Толщина покрытия зависит от типа полимера, который нанесен на основу:

  • Полиэстер. Данный материал наносится на основу тонким слоем – 25 мкм. Это наиболее доступный вариант по цене, но и наименее стойкий к различным повреждениям.

Совет! Существует покрытие из полиэстера с тефлоновыми добавками, оно имеет матовую фактуру и наносится на основу более толстым слоем – 35 мкм.

  • Пурал. Это покрытием используется на финской металлочерепице, его толщина 50 мкм.
  • Пластизол. Этот полимер наносится на основу самым толстым слоем – 200 мкм.

Высота волны и ее шаг

Металлочерепица может иметь разный профиль. В большинстве случаев, производители предпочитают выпускать металлочерепицу со стандартным шагом профиля – 185 мм.

А вот высота волны может быть разной. Самая популярная разновидность материала с высотой волны – 50 мм, этот вариант материала имеет доступную цену и достаточно прост в монтаже. Черепица, имеющая высоту волны от 50 до 70 мм, считается элитной, ее стоимость несколько выше.

Некоторые особенности металлочерепицы

Металлочерепица – это материал, который имеет выраженный «верх» и «низ». То есть, в процессе монтажа переворачивать материал так, как удобно мастеру будет нельзя. Это обстоятельство сильно усложняет монтаж и увеличивает расход материала, особенно, если крыша имеет сложную форму.

Перед покупкой материала стоит посмотреть, как будет выглядеть готовое покрытие. Для этого в специализированных магазинах устраивают специальные стенды для демонстрации готовых узлов кровли, собранные из разных видов металлочерепицы.

Итак, к выбору металлочерепицы стоит отнестись серьезно, обращая внимание на технические показатели материала.

okrovlenadom.ru

Металлочерепица и размеры листа для крыши: виды материала

Для выполнения качественных кровельных работ с использованием металлочерепицы очень важно знать размер металлочерепицы. Поскольку грамотно подобранные параметры листового профиля позволяют использовать его в работе с меньшими отходами. При этом точные  размеры листов металлочерепицы дают возможность перекрыть крышу с наименьшим числом стыков, что сделает кровлю максимально герметичной. В материале ниже мы рассмотрим размеры металлочерепичного покрытия для крыши.

Металлочерепица: определение

Металлическим листом с профильным тиснением называют кровельный материал, имитирующий стандартную черепицу. Разница здесь в том, что натуральные черепички — это небольшие отдельные элементы, в то время как металлочерепица — это профилированный лист, изготовленный из тонкого стального сплава.

Само основание кровельного покрытия достаточно тонкое (не более 0,55 мм). В дальнейшем толщину, а значит, и прочность материала формируют за счет нанесения на основу оцинкованного покрытия и вслед за ним — защитного грунтового слоя. Это могут быть полиэстер, пурал, ПВДФ или пластизол. Полимеры защищают листы металлочерепицы от различных механических повреждений и обеспечивают надежное сцепление со стропильным основанием крыши.

Важно: размеры листа металлочерепицы для крыши позволяют быстро и красиво перекрыть всю крышу в отличие от укладки натуральной черепицы. Здесь работа будет нетрудоемкой и некропотливой.

По типу использованного при производстве металла вся металлочерпиица делится на такие виды:

Рекомендуем к прочтению:

  • Стальная. Самый популярный вид кровельного покрытия. Спрос на него обусловлен хорошими техническими характеристиками и выгодной ценой. Это, так сказать, классика среди видов профильного листа.
  • Алюминиевая. Это покрытие отличается своей легкостью. Но при этом от негативных внешних факторов профиль защищает специальная оксидная пленка.
  • Цинк-титановая. Самая прочная из представленных видов металлочерпицы. При этом обладает отличной гибкостью в сочетании с прочностью.
  • Медная. Самый дорогой из видов кровельного покрытия. При этом не самый долговечный/прочный. Мягкая медь способна деформироваться. Но сама по себе медь не требует окраски и остается привлекательной в натуральном своем виде.

Параметры и габариты металлочерепицы для кровли

Важно: сразу отметим, что размеры металлочерепицы для кровли не бывают стандартными. То есть ГОСТ никак не регламентирует параметры кровельного материала. Покрытие имеет достаточно широкий диапазон расхождений по высоте профиля, длине и ширине листа.

  • Толщина металлического кровельного профиля является определяющей для прочности покрытия. Минимальной является толщина 0,37 мм, но такою кровлю используют редко ввиду ее низкой прочности. В частности толщина стального листа составляет 0,45 мм. Медное и алюминиевое покрытие толще (до 0,8-1 мм).

Важно: при покупке материала желательно измерить фактическую толщину покрытия и сравнить ее с указанной в техническом паспорте. Если она тоньше, чем указано, то могут возникнуть проблемы в транспортировке и укладке кровли. Такая кровля будет более капризной и склонной к деформации.

  • Длина листа. Варьируется в диапазоне 0,8-8 м. Такое многообразие длин покрытия дает возможность покрывать крышу без горизонтальных нахлестов одним сплошным полотном, что увеличивает герметичность кровли.
  • Ширина изделия. Здесь диапазон по ширине составляет 1,16-1,19 м. Часто ширину задает размер гребня волны/профиля.
  • Высота профиля. Чаще всего варьируется в пределах 27-75 мм. Здесь нужно знать, что металлочерепица с профилем более 50 мм значительно дороже, поскольку такой параметр увеличивает жесткость покрытия.
  • Шаг профиля. В основном составляет 35-40 см, но всегда есть возможность заказать другие параметры покрытия под свою крышу.

Важно: если вам нужны специальные для вас стандартные размеры металлочерепицы, предназначенный именно для вашей крыши, производитель может менять параметры листа в ту или иную сторону. Такой подход к перекрытию дома дает возможность сократить статью расходов на его приобретение.

Полная и полезная площадь листов металлочерепицы

Мало знать металлочерепицы размер листа для качественного покрытия крыши. Необходимо также понимать, что профиль имеет еще и полезную площадь. То есть параметр, вычисленный методом вычитания сантиметров по длине и ширине, уходящих на нахлесты. Так, основная площадь листа покрытия вычисляется путем измерения его ширины и длины. Затем данные умножаются.

Полезная же площадь (или просто ширина/длина) материала вычисляется методом элементарного вычитания ширины нахлеста. Как правило, вертикальный перехлест для металлочерпиицы составляет 6-8 см. Если же делается горизонтальный нахлест, то он должен быть чуть больше (10-15 см) для предотвращения попадания воды под кровлю.

Важно: при укладке профиля все стыки и нахлесты закрываются специальной герметизирующей лентой.

Фото:

Рекомендуем к прочтению:

Таблица параметров:

Размеры листов металлочерепицы наиболее популярных производителей

Имя производителя Полная длина, мм Нахлест по длине, мм Полезная длина, мм Полная ширина, мм Нахлест по ширине, мм Полезная ширина, мм
Металлпрофиль 3650; 2250; 1200; 500 150 3500; 2100; 1050; 350 1190 90 1100
Grand Line 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 80 1100
Stynergy 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 80 1100
Finish Profiles 3600; 2200; 1150; 450 100 3500; 2100; 1050; 350 1185 85 1100
Poimukate 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 80 1100
Интерпрофиль 3620; 2220; 1170; 470 120 3500; 2100; 1050; 350 1160 60 1110
Mera System Anna 3620; 2220; 1170; 470 120 3500; 2100; 1050; 350 1140 90 1050
Mera System Eva 3620; 2220; 1170; 490  120 3500; 2100; 1050; 300  1160  80 1080
Pelti ja Rauta  3630; 2230; 1180; 480  130  3500; 2100; 1050; 350  1180  80 1100
Weckman  3630; 2230; 1180; 480  130  3500; 2100; 1050; 350 1190  90  1100
Ruukki® Adamante  3650; 2250; 850  150  3500; 2100; 700 1153  28 1125
Ruukki® Finnera  705 45  660  1190  5  1140

Область применения металлочерпицы

Основное назначение такого кровельного материала — перекрытие крыш жилых домов, коттеджей, торговых комплексов и других зданий жилого назначения. Однако стоит знать, что применять кровлю можно при условии соблюдения угла уклона скатов. Он должен быть не менее 14 градусов. При этом металлочерепичный профиль идеально подходит для покрытия больших площадей, поскольку имеет высокий уровень прочности. Однако на крышах со сложной конфигурацией металлочерепицу лучше не использовать.

Важно: использование кровельной металлочерепицы на крышу домов в морских регионах допустимо, но при условии приобретения кровли с качественным и специальным защищающим от соли полимерным покрытием.

Параметры доборных элементов кровли

Помимо того что металлочерепица размеры имеет определенные, стоит знать, что свои стандарты есть и у остальных доборных комплектующих кровли. В частности у конька и ветровой панели (фронтона). Здесь длина изделий в основном равна 2 м. Но стоит помнить, что при их укладке около 10 см полезной длины всегда уходит на нахлесты. То есть, чтобы вычислить общую длину конька или фронтона, нужно их фактическую длину разделить на 1,9. Полученное значение округляют в большую сторону.

Совет: перед покупкой металлочерепицы на крышу стоит грамотно все подсчитать, воспользовавшись таблицей, представленной выше. То есть, обратить внимание на стандартные размеры листа (габариты и размеры) кровельного покрытия по каждой разновидности профиля. Так ваша кровля из металлочерепицы будет сделана с наименьшим процентом отходов.

build-experts.ru

Размеры листа металлочерепицы для крыши (полные, рабочие, стандартные)

Покрыть дом натуральной черепицей – удовольствие не из дешевых. Прекрасной альтернативой этому классическому материалу является профилированный стальной лист – металлочерепица, который имитирует кладку глиняной черепицей.

[contents]

Строение металлочерепицы

Основой материала выступает оцинкованный холоднорулонный стальной лист, покрытый с двух сторон пассивирующим (защитным) слоем. Он не дает металлу накапливать статическое электричество и является основой для грунтовки, на которую накладывается слой полимерного покрытия.

Цинк защищает металл от коррозии, а слой грунтовки и обеспечивает агдезию, и предохраняет цинковое покрытие от разрушения.

Основными условиями выбора металлочерепицы являются:

Структура кровельного листа

Под размерами листа подразумевают полную и полезную длину и ширину, а также нахлесты.

  • Полной длиной называют расстояние между кромками листа. Оно может колебаться от 0,5 до 6 м. Оптимальный вариант — 4,5 м.
  • Полная ширина – расстояние между кромками листа по горизонтали без учета припусков на нахлесты. Практически все производители выпускают листы металлочерепицы с полной шириной 1,16-1,19 м.

Технология укладки металлочерепицы подразумевает наложение листов внахлест как в продольном, так и поперечном направлении. В противном случае осадки будут попадать в помещение. Полезные ширина и длина – это разница между полными размерными показателями и величинами нахлестов. По длине они составляют 100-130 мм, а по ширине – 60-80 мм.

Геометрия профиля и конструкция крыши влияют на величину нахлестов и их количество.

Толщина металлоцерепицы

Толщина материала включает в себя толщину стали, из которой на профилегибочном оборудовании штампуют настил, и толщину полимерного покрытия.

По установленным стандартам толщина листа металлочерепицы составляет 0,4-0,6мм. Эти значения обеспечивают устойчивость материала к деформации, жесткость и прочность. Более тонкий настил сложнее монтировать, а толстый материал даст дополнительную нагрузку на стропильную систему.

Качественная металлочерепица имеет одинаковую толщину по всей площади листа.

Полимерное покрытие

Вид полимерного покрытия определяет следующие характеристики:

  • антикоррозийность;
  • устойчивость к выгоранию;
  • цветостойкость;
  • устойчивость к повреждениям химического и механического характера;
  • уязвимость к жестким температурным показателям;
  • срок службы.

Существует несколько видов полимерного покрытия, которые, используют в производстве металлочерепицы:

  • Полиэстер– самое экономичное решение, подходящее для климатических зон без экстремальных температурных показателей. Это слой матовой или глянцевой полиэфирной краски, толщиной в 25 мкм. Одной из разновидностью матового покрытия является полиэстер с добавлением тефлона, который увеличивает толщину до 35 микрон, и, соответственно, механическую стойкость металлочерепицы.
  • Пурал– полиуретановое покрытие (50 микрон) обладает хорошей антикоррозийной защитой и способен выдерживать температуры от -15°С до +120°С.
  • Пластизол– самое прочное и толстое (200 мкм) покрытие, но поливинилхлорид, из которого он сделан, считается экологически опасным.
  • Полидифторид (PVDF) – наиболее дорогой, но устойчивый к агрессивным газам, обладающий высокой стойкостью к выгоранию и способный служить очень долго. Это покрытие изготавливают из смеси поливинилфторида с акрилом. Несмотря на незначительную толщину (27 микрон), PVDF не повреждается от механических нагрузок.

    Сравнение технических характеристик покрытий металлочерепицы

Волна и шаг

Стандартный шаг металлочерепицы – 350 мм, а высота профиля колеблется в диапазоне 28-75 мм. Самый востребованный материал с высотой гребня до 50 мм. Это объясняется относительно невысокой стоимостью и простотой укладки.

Металлочерепица с длиной волны от 50 до 70 мм наиболее выигрышно смотрится на зданиях в несколько этажей.

Разновидности форм

Особенностью металлочерепицы является разнообразие форм, которые отличаются по глубине и геометрии волны. Например, у известного финского производителя Монтеррей, имеется несколько разновидностей профиля:

  • Монтеррей — напоминает классическую черепицу.

    Профиль монтеррей

  • Модерн–с ребристыми гранями.
  • Каскад по геометрии похож на плитку шоколада. Благодаря четким, прямолинейным линиям легко монтируется на сложных кровлях и придает зданию изысканный вид.

    Профиль каскад

  • Джокер– профиль классической формы, имеющий симметричную волну и четкие закругленные контуры гребня и подошвы. Объемные формы профиля Джокер хороши на 2-3х этажных зданиях.
  • Банга– профиль с выпуклой объемной волной, создающей трехмерный визуальный эффект. Такой вид металлочерепицы подходит для зданий с высокой кровлей, так как оригинальность выпуклой формы смотрится здесь намного эффектнее.

    Профиль банга

  • Андалузия– профиль, позволяющий сделать крышу со скрытым креплением.
  • Геометрия профиля Шанхай – симметричная волна с бороздками на подошве, пришла из Китая.

    Профиль шанхай

Цвет покрытия

У клиентов большим спросом пользуется цвета, что наиболее близки к колеру натуральной черепицы: вариации красного, зеленого, коричневого. Но встречаются и синие, и желтые, и лазурные покрытия. При выборе окраски металлочерепицы помните, что темные цвета быстрее выгорают, а равномерность или неравномерность выцветания свидетельствует о качестве приобретенного материала.

Стандартные цвета металлочерепицы по классификации RR

Обустройство крыши

Ограничением для укладки металлочерепицы является уклон крыши. Он должен быть не менее 15°. Стропила под кровлю, минимальным сечением 50х150мм, устанавливают на расстоянии друг от друга в 60-120см.

Обрешетку делают из досок с шагом, равным шагу волны покрытия (350-500мм), оптимальным сечением 25х100мм. Между двумя первыми досками каркаса значение шага должно быть меньше. Также на величину расстояния влияет наличие или отсутствие водостока и уклон ската крыши.

Очень важно, чтобы каркас была выполнен без прогибов. В противном случае, в образовавшиеся зазоры между обрешеткой и металлочерепицей могут попадать осадки.

Одним из немногих недостатков металлочерепицы является ее низкая шумоизоляция. Поэтому слои утеплителя, толщиной 150-250мм, уложенные между стропилами, будут защищать здание от звуков падающего града или дождя. Обязательными элементами устройства кровли являются паро— и гидроизоляционные материалы.

Крепление листов к обрешетке выполняют специальными саморезами с резиновым уплотнителем и шайбой.

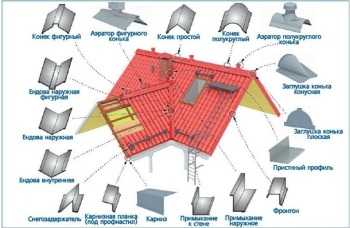

Места установки доборных элементов кровли

Для придания крыше законченного вида необходимы доборные элементы:

Листы металлочерепицы имеют «верх» и «низ», что влечет за собой трудности монтажа и больший расход материала на крышах сложных конструктивных решений.

Известные производители

Традиционно лучшим материалом для кровли считается продукция, выпускаемая в Финляндии. Именно здесь изготавливается качественная металлочерепица, соответствующая всем стандартам и требованиям покупателя.

В России металлочерепица выпускается и по зарубежным лицензиям, и по своим собственным технологическим разработкам.

  • Компания Ruukki по праву занимает ведущие позиции на рынке производства материалов для кровли. Секретом успеха является не только отменное качество продукции, но постоянный анализ рынка на предмет запросов покупателя, благодаря чему ассортимент кровельных материалов Ruukki необычайно разнообразен.
  • Из отечественных брендов одним из лидером является компания Grand Line и Металл Профиль. Практически не уступая европейским аналогам в качестве выпускаемого материала, металлочерепица Grand Line значительно дешевле. Производители уделяют большое внимание основе покрытия – стальному листу: проводится несколько этапов испытания и строгий контроль на выходе.

Подводим итоги

Металлочерепица – прекрасное покрытие для скатной кровли. Но, чтобы крыша служила верой и правдой несколько десятилетий, необходимо выбирать сертифицированный материал, отвечающий установленным стандартам кровельной продукции.

Высота и шаг волны, форма профиля, цвет полимерного покрытия должны гармонично смотреться с конструктивом и фасадом здания, а грамотный монтаж – еще одно условие долголетия кровли.

netosadkam.ru
