Профиль для поликарбоната — виды, характеристики, монтаж своими руками

Срок использования поликарбоната зависит от правильности монтажа. Специалисты рекомендуют при установке теплиц и парников использовать специальный профиль для поликарбоната. Как его правильно выбрать и установить, мы расскажем в этой статье.

Профиль для поликарбоната

Содержание статьи

Виды профилей для поликарбоната

Профили различаются по назначению, типоразмеру и виду материала.

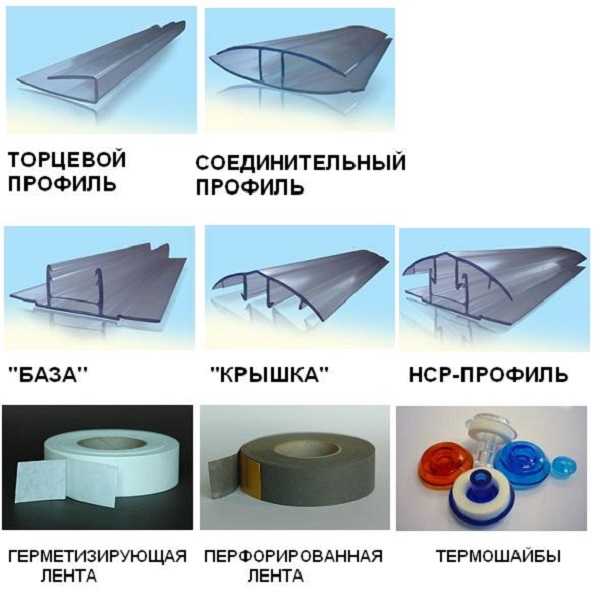

Комплектующие для теплиц из поликарбоната

По назначению профиль бывает:

• торцевой;
• соединительный, разъемный и цельный;
• коньковый;
• пристенный;
• угловой.

При монтаже типовых арочных теплиц используют два типа профиля — торцевой и неразъемный соединительный. Для сооружения самодельной теплицы могут пригодиться и другие его виды.

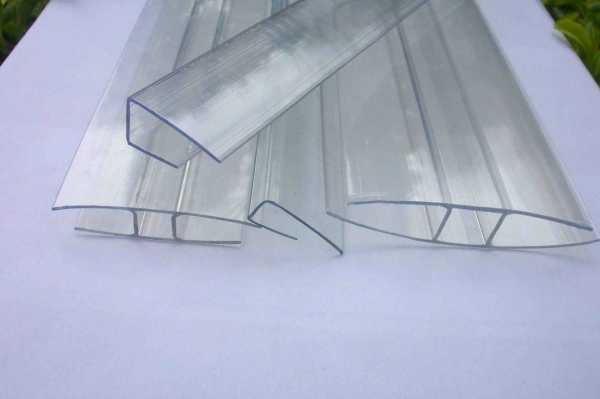

Профили поликарбонатные

Размер профиля подбирают по толщине поликарбоната. Его длина стандартна и составляет 6 м для продольных элементов и 2,1 – для поперечных. Наиболее распространенный материал – поликарбонат, но в отдельных случаях используют алюминиевые профили.

Виды алюминиевого профиля для поликарбоната

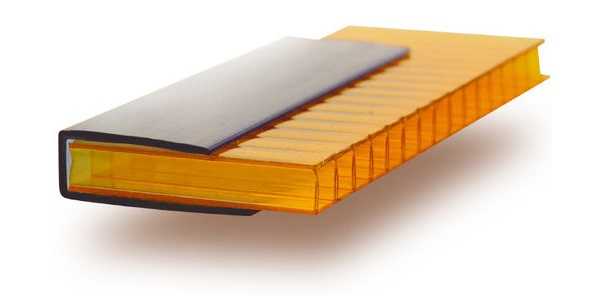

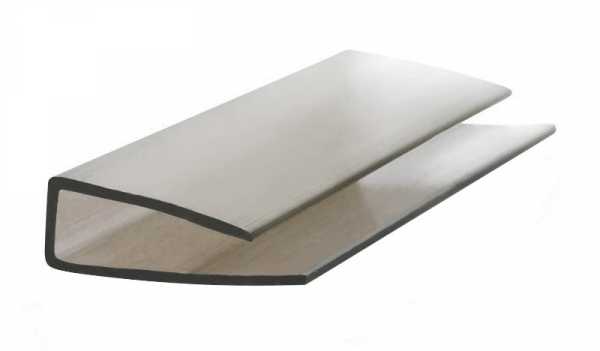

Торцевой UP профиль

С помощью этого профиля торцы листов изолируют от попадания влаги, пыли, насекомых. Конструкция профиля обеспечивает вентиляцию, поэтому конденсат из внутренних полостей беспрепятственно испаряется.

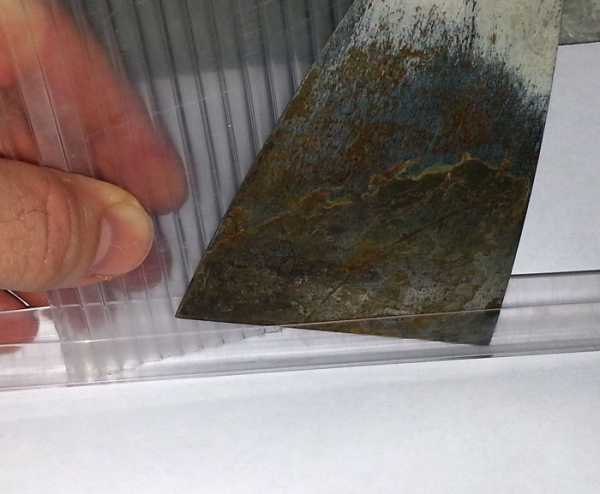

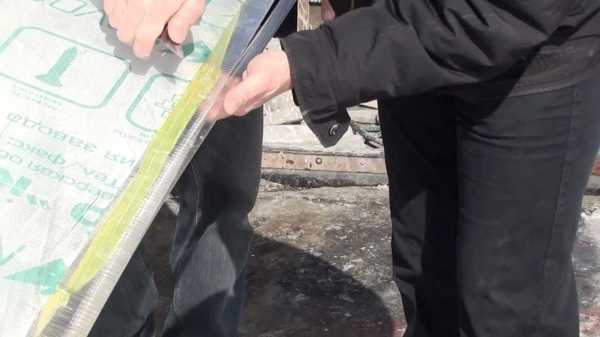

Профиль надевают на торцы листов после примерки и подрезки их по месту, его верхний край предварительно проклеивают герметизирующей алюминиевой лентой, а нижний – перфорированной. Профиль не требует приклеивания и держится за счет упругости материала герметизирующих лент. При монтаже арочных конструкций для обоих торцов используют перфорированную ленту.

Торцевой UP профиль

Длина UP профиля – 2,1 м. Толщину выбирают строго по толщине листов, обычно это 4, 6 или 10 мм. Цвета профилей соответствуют цветовой гамме поликарбоната. Для теплиц чаще используют прозрачные элементы.

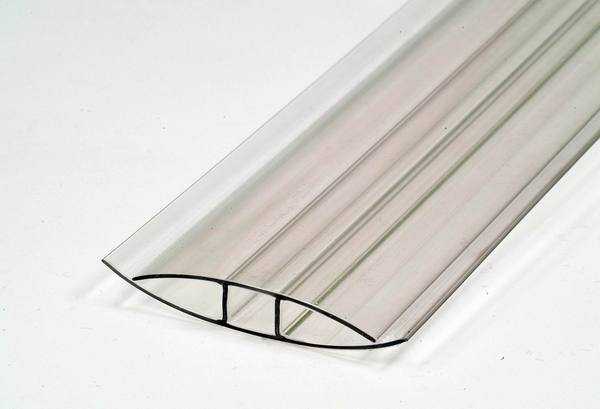

Соединительный HP профиль

Профиль для продольного соединения поликарбоната обеспечивает плотное сопряжение листов без их повреждения саморезами – крепеж осуществляют через профиль. Также он обеспечивает компенсацию температурного расширения листов — при нагреве на ярком солнце поликарбонат не деформируется. Профиль гибкий и легко гнется в арочную конструкцию.

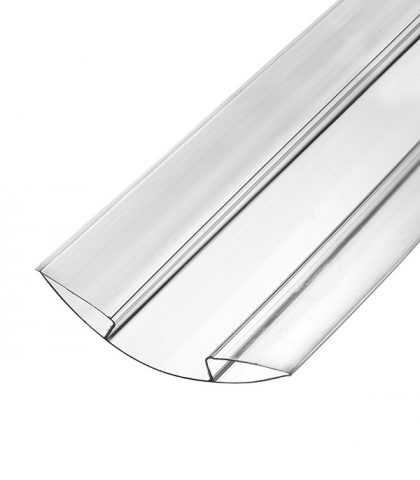

HP профиль соединительный неразъемный

Стандартная длина профиля – 6 м, при необходимости его можно подрезать. Цвета соответствуют цвету поликарбоната. Размер подбирают по толщине листов, при этом для поликарбоната толще 10 мм рекомендуется использовать разъемные профили.

Соединительный HCP профиль

Разъемный профиль для продольного крепления листов. Позволяет не только соединить поликарбонат без его повреждения, но и скрыть места соединений. При монтаже теплиц используется редко, так как цена его выше, чем неразъемного профиля, а функциональность одинакова. Однако при обустройстве теплицы-оранжереи или зимней теплицы из толстого поликарбоната специалисты рекомендуют использовать именно разъемный профиль.

Профиль соединительный для поликарбоната, разъемный, алюминиевый

Монтаж разъемного профиля производят через нижнюю планку с использованием саморезов по металлу. Применять в этом случае термошайбы не нужно. В планке предварительно насверливают отверстия с шагом 30 см, диаметр отверстий для компенсации температурного расширения должен быть чуть больше диаметра самореза. Листы прикладывают на место, оставляя зазор не менее 2 мм, накрывают верхней планкой и защелкивают ее. Планка имеет два выступа для фиксации – это позволяет использовать профиль для листов разной толщины.

HSP профиль соединительный разъемный

Для создания конструкций повышенной прочности используют алюминиевый соединительный профиль. Он отличается не только материалом, но и применением уплотнительных прокладок. Порядок сборки таков: к основанию крепят нижнюю алюминиевую планку, на нее в специальные пазы – полимерные уплотнители. Укладывают поликарбонатные листы, накрывают их верхней планкой с резиновыми прокладками и закрепляют с использованием кровельных саморезов. Поверх места крепления крепят декоративную планку.

Алюминиевый HСP профиль соединительный разъемный

Обратите внимание! Длина профиля составляет 6 м, он имеет два типоразмера – для поликарбоната 4-10 мм и для листов 16 мм. Алюминиевый HCP профиль – универсальный, его можно использовать для поликарбоната толщиной от 4 до 32 мм.

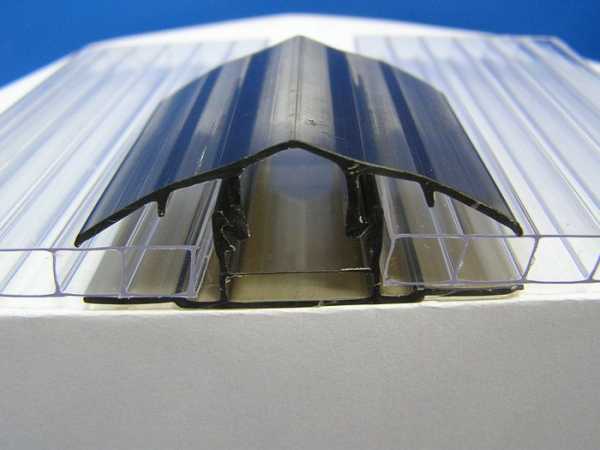

Коньковый RP профиль

Его используют при монтаже двускатных теплиц для герметичного примыкания скатов, а также для арочных теплиц с шириной более 4 м, когда стандартной длины поликарбоната не хватает на длину арки.

Коньковый RP профиль

Листы заводят в пазы профиля с двух сторон, по причине упругости материала они крепко фиксируются в профиле. Для расширения материала необходимо оставлять зазор в 3-5 мм внутри паза.

Монтаж конькового RP профиля

Длина профиля – 6 м. Три типоразмера предназначены для листов толщиной 4-6 мм, 8-10 мм, 16 мм. Для теплиц используют обычно прозрачный коньковый профиль.

Угловой FR профиль

Предназначен для перпендикулярного сопряжения листов. Профиль имеет два перпендикулярно расположенных паза, в них заводят листы, оставляя зазор 3-5 мм. Для теплиц угловой профиль используют, если нужно обеспечить герметичное примыкание плоскостей под углом 90 градусов — например, при стыке кровельных скатов. Стандартная длина углового профиля – 6 м, толщина – 6-10 мм.

Угловой FR профиль

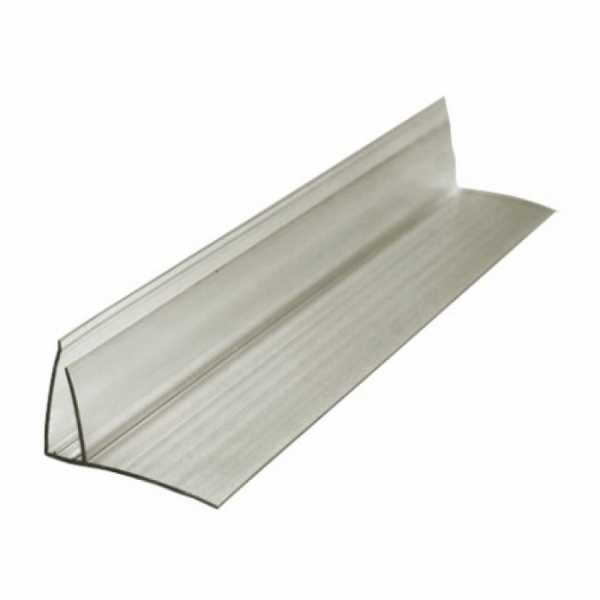

Пристенный FP профиль

Используется при стыке поликарбоната с капитальными стенами — например, для крепления скатов пристенных теплиц. Обеспечивает теплоизоляцию стыка и предотвращает затекание воды между скатом теплицы и стеной. Длина профилей – 6 м, толщина от 6 до 10 мм.

Пристенный FP профиль

Обратите внимание! Крепление поликарбоната с использованием профиля отнимает больше времени, но обеспечивает длительную эксплуатацию теплицы и хорошую теплоизоляцию.

Аксессуары и крепеж

Специалисты по установке теплиц и других конструкций из поликарбоната рекомендуют использовать специальные саморезы с термошайбами, а также герметизирующую ленту. Эти элементы позволяют изолировать место крепления и исключить проникновение в них влаги и грязи, а также препятствуют разрушению поликарбоната.

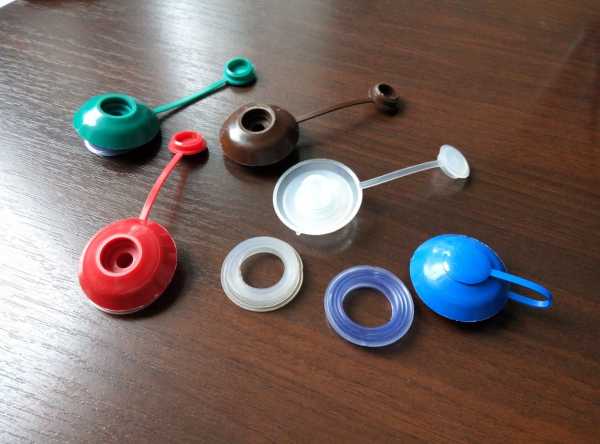

Термошайбы

Термошабы предназначены для герметизации места крепления и бывают нескольких видов:

• поликарбонатные;
• полипропиленовые;
• металлические.

Все термошайбы оснащены уплотнительной прокладкой из полимера, за счет ее сжатия и происходит герметизация.

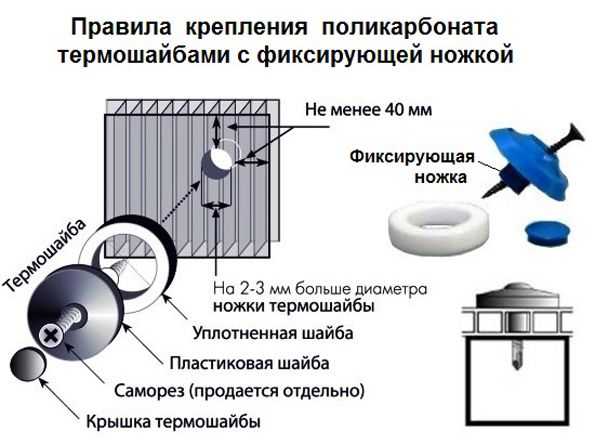

Термошайба для крепления поликарбоната

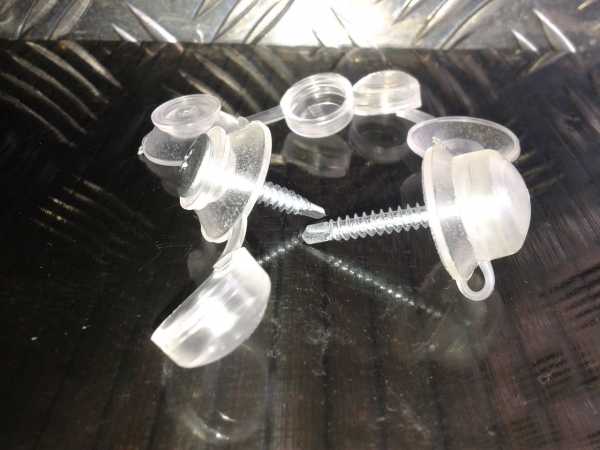

Термошайбы из поликарбоната

Наиболее практичные и долговечные шайбы для крепления сотового поликарбоната. Термошайба из поликарбоната сборная, она состоит из пластиковой шайбы с фиксирующей ножкой, уплотнительного кольца из полимера, нержавеющего самореза и крышки. Термошайбы подбирают под толщину поликарбоната. За счет разной длины ножки исключается сжатие поликарбоната, а саморез можно закручивать до упора.

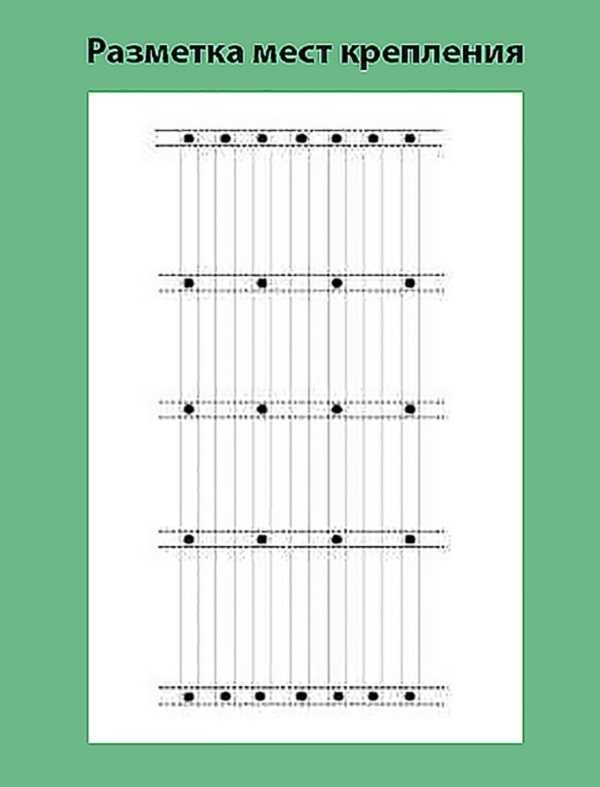

Для монтажа поликарбоната необходимо предварительно наметить и рассверлить в нем отверстия с диаметром на 2-3 мм больше диаметра ножки. Шаг между креплениями – 35-50 см, отступ от края листа – не менее 4 см. Шайбу вставляют в отверстие до упора, выравнивают уплотнитель и закручивают саморез. Головку самореза закрывают крышкой для защиты от влаги и эстетичного внешнего вида.

Крепление поликарбоната с помощью самрезов и термошайб

Достоинства термошайб из поликарбоната:

• герметичность, обеспеченная уплотнительной шайбой;
• долговечность и стойкость к УФ-излучению;
• эстетичность и большой выбор оттенков;
• несколько типоразмеров, подходящих под любую толщину поликарбоната.

К недостаткам можно отнести более длительный монтаж, так как необходимо предварительно рассверливать отверстия.

Термошайбы из полипропилена

Универсальные термошайбы из полипропилена имеют форму усеченного конуса, при затяжке самореза они поджимаются, а стык уплотняется. В состав материала для универсальных термошайб входит УФ-стабилизатор, благодаря чему они не разрушаются под воздействием солнца в течение 4-5 лет.

Универсальная термошайба

Обратите внимание! Монтаж с использованием универсальных шайб выполняется быстрее, так как не нужно сверлить отверстия под ножки. При этом важно правильно располагать саморезы и не перетягивать крепление.

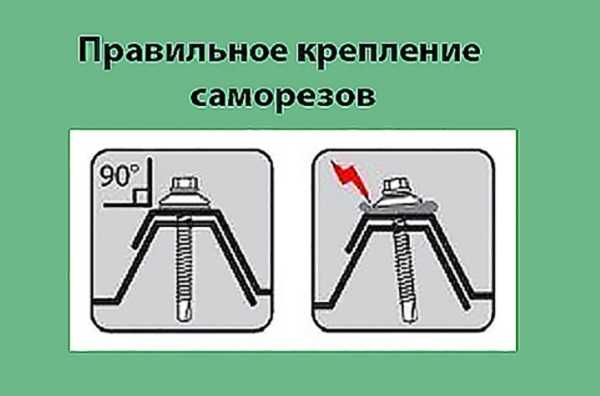

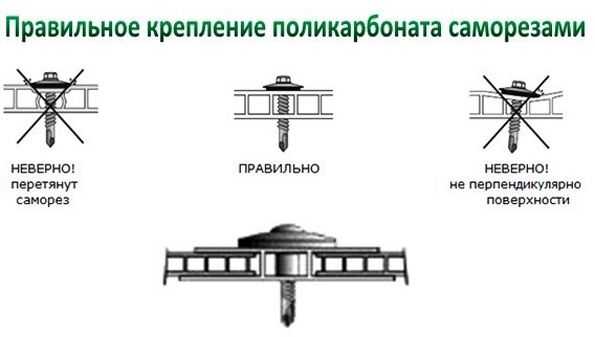

Правильное крепление саморезов

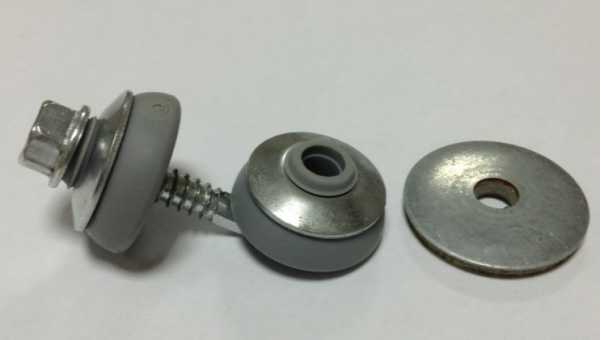

Металлические термошайбы

Отличаются прочностью и долговечностью, не подвержены коррозии. Шайбы оснащены резиновой или полиуретановой прокладкой, обеспечивающей герметичность соединения. Металлические шайбы часто применяют в комплекте с алюминиевым соединительным профилем. Шаг крепления – 30-40 см.

Металлическая термошайба

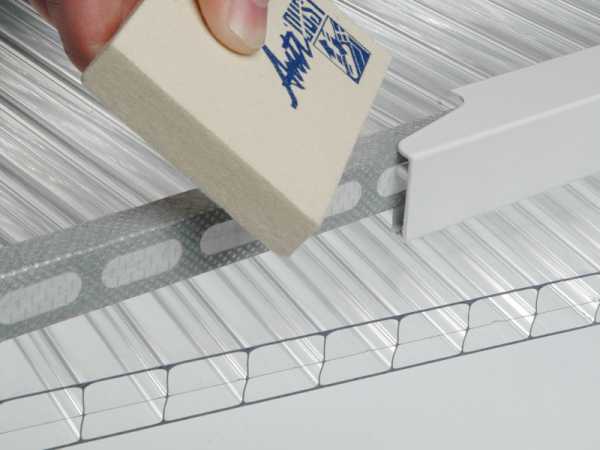

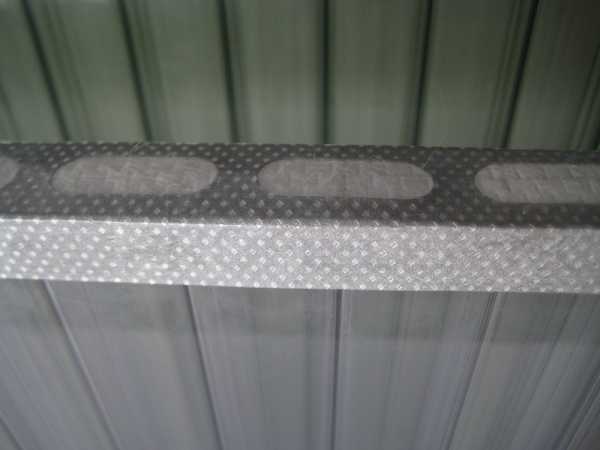

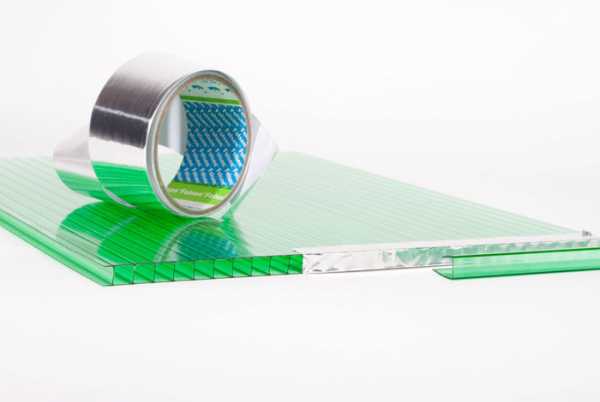

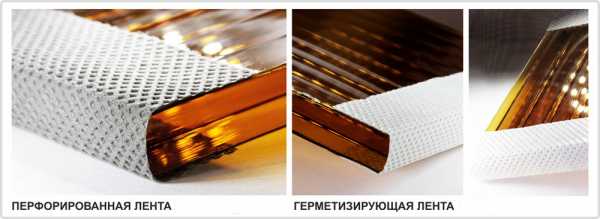

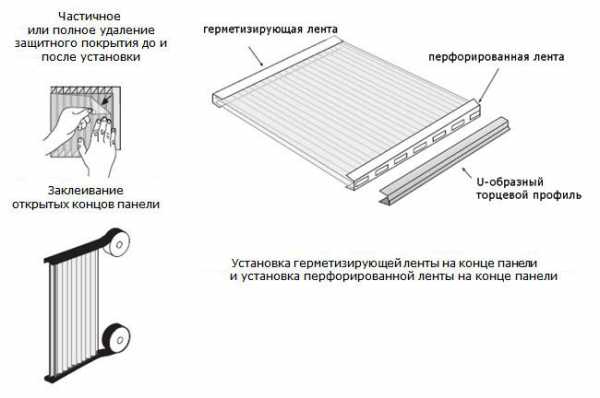

Алюминиевая уплотнительная лента

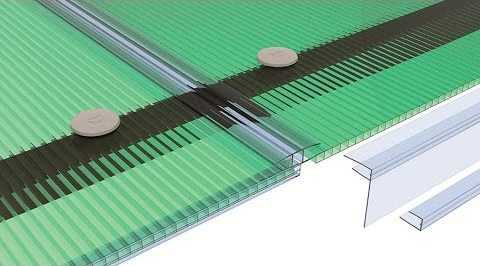

Уплотнительная лента бывает двух видов: цельная и перфорированная. Цельную ленту используют для полной герметизации внутренних полостей поликарбоната. Ею проклеивают верхний срез листов. Перфорированная предназначена для защиты от пыли и грязи, а также насекомых. Ею заклеивают нижний край листов.

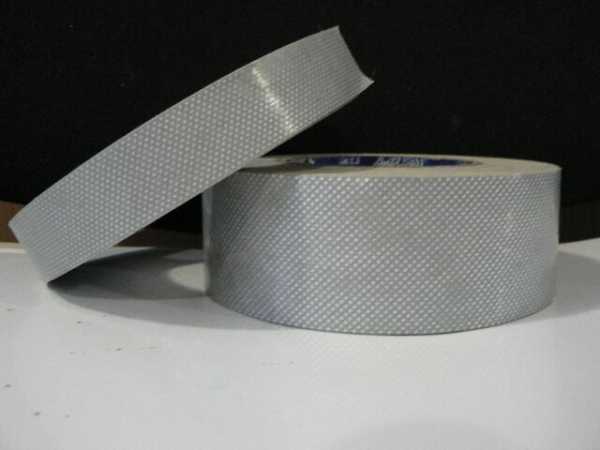

Уплотнительная лента

Обратите внимание! При правильной герметизации стыков в поликарбонате образуются замкнутые воздушные полости, обеспечивающие отличную теплоизоляцию. Эти полости помогают создать в теплице нужный микроклимат.

Видео – Правильный монтаж поликарбоната

Выбор толщины поликарбоната для теплицы

Для арочных типовых теплиц обычно используют самый тонкий поликарбонат толщиной 4 мм. Однако для хорошей теплоизоляции отапливаемых теплиц этой толщины может быть недостаточно. Для таких конструкций следует выбирать поликарбонат с двухкамерной структурой толщиной 16 мм — так вы сможете обеспечить отличную теплоизоляцию теплицы и снизить затраты на отопление. В регионах со значительной снеговой нагрузкой рекомендуется выбирать усиленный поликарбонат толщиной 6 мм, а для капитальных отапливаемых теплиц – двухкамерный толщиной 25 мм. У этой разновидности поликарбоната внутри сот выполнены дополнительные ребра жесткости.

Выбор толщины листов поликарбоната

В районах с чрезмерно ярким солнцем растениям требуется притенение. В этом случае целесообразно выбирать для скатов крыши цветной поликарбонат: он пропускает меньше солнечных лучей и корректирует цветовую составляющую. Так, для выращивания зелени и рассады полезен синий и голубой спектр, а для успешного плодоношения – красный. Насыщенность цветного поликарбоната должна быть умеренной, а коэффициент светопропускания – не менее 65%.

Выбор цвета поликарбоната

Правила монтажа поликарбоната

Правильный монтаж поликарбоната – важный этап установки теплицы, парника или беседки из этого материала. При этом необходимо соблюдать технологию, описанную в таблице 1.

Таблица 1. Пошаговая инструкция монтажа поликарбоната.

Этапы, иллюстрации	Описание действий

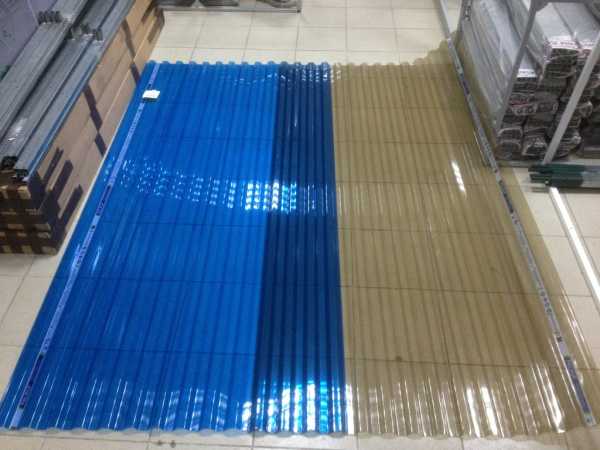

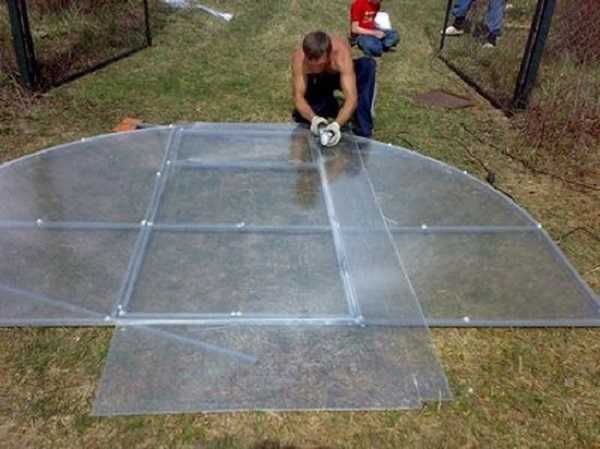

Подготовка поликарбоната	Листы поликарбоната располагают на ровной гладкой поверхности, исключающей появление царапин и повреждений. Снимают с поликарбоната защитную пленку с обеих сторон. Обязательно отмечают внешнюю сторону маркером – она имеет защитный слой, предохраняющий поликарбонат от УФ-излучения. Определить ее можно по нанесенному логотипу или рисунку.
Раскрой поликарбоната	Для обшивки торцов теплицы поликарбонат необходимо вырезать по шаблону. Удобнее всего использовать полностью собранную торцевую стенку – ее прикладывают к листу так, чтобы внутренне ребра жесткости располагались вдоль вертикальной оси, и обводят маркером. Режут поликарбонат электролобзиком с пилкой по металлу или пластику, циркулярной пилой с мелкими зубьями или ручной ножовкой. Тонкий поликарбонат 4 мм можно резать острым монтажным ножом.
Крепление торцевого профиля	Торцевым профилем отделывают все поперечные срезы поликарбоната. При этом верхний срез предварительно проклеивают алюминиевой герметизирующей лентой, а нижний – перфорированной. Профиль надевают поверх ленты, плотно натягивая его. В нижнем торцевом профиле рекомендуется предварительно просверлить отверстия диаметром 3 мм с шагом 30 мм для стока конденсата.
Правильное расположение листов на скатах теплицы	Листы поликарбоната можно сгибать только в одном направлении, чтобы сотовые каналы и ребра жесткости располагались вдоль арочной дуги. При поперечном расположении возможны заломы, а также застой конденсата. В результате светопроницаемость теплицы резко снизится. Кроме того, важно обращать внимание на то, чтобы защитный УФ-устойчивый слой был обращен во внешнюю сторону.
Выбор соединительных профилей	Соединительные профили используют для стыка листов на боковых стенках и крыше теплицы. Для поликарбоната толщиной до 10 мм обычно используют неразъемный HP поликарбонатный профиль. Для теплиц зимнего использования с толщиной поликарбоната 16 мм и более применяют разъемный HCP профиль из поликарбоната или алюминия. Длина профиля 6 м, что соответствует длине листов поликарбоната.
Монтаж поликарбоната на арочную поверхность	Листы поликарбоната прикладывают к арочной поверхности и подрезают при необходимости нижние края. Последние проклеивают перфорированной алюминиевой лентой и закрепляют торцевой профиль. Листы перекидывают через арку теплицы и заводят в пазы неразъемного соединительного профиля. Профиль закрепляют с помощью саморезов и термошайб к каркасу.
Монтаж поликарбоната на стенки и крышу двускатной теплицы	На стены и крышу двускатной или односкатной теплицы поликарбонат крепят так же, как и на торцы: выкраивают по размеру, изолируют торцевые срезы и соединяют листы с помощью соединительных профилей. На коньке крыши используют коньковый соединительный RP профиль: в пазы с обеих сторон заводят листы поликарбоната, предварительно проклеенные герметизирующей лентой, а сам профиль крепят к коньковой перекладине каркаса.
Обработка углов двускатной теплицы	По углам теплицы используют угловой FR профиль. Его надевают на торцевую стенку так, чтобы свободная полка профиля заходила за стойку каркаса. Закрепляют стенку через профиль к каркасу. В свободный паз заводят боковую стенку из поликарбоната, крепят ее саморезами с термошайбой с шагом 30 см.
Стыковка поликарбоната с капитальной стеной	Этот вид крепления используется в пристенных теплицах или строениях с капитальным тамбуром. Для сопряжения используют пристенный FP профиль. Его крепят через жесткую прокладку или деревянную рейку к стене, после чего заводят в паз профиля лист поликарбоната, заранее герметизированный алюминиевой лентой.

Пленка армированная для теплиц

Армированная пленка — это многослойный материал. Она состоит их двух полотен полиэтиленовой пленки, наплавленных на сеточный каркас с обеих сторон. Более детально о характеристиках и применении в теплицах читайте в этой статье.

Видео – Правильный монтаж поликарбоната на теплицу

Правильный монтаж поликарбоната поможет придать теплице эстетичный внешний вид и уберечь ее от влаги, пыли и мусора. Использование профилей для сотового поликарбоната – залог долгой службы вашей теплицы.

teplica-exp.ru

Стыковочный профиль для поликарбоната — виды и правила монтажа

Телицы из поликарбоната, по сравнению с обычными конструкциями из стекла, в большинстве случаев смотрятся намного выигрышнее. Как правило, они не только обладают аккуратной формой, но и выполнены довольно качественно, без видимых огрехов. Однако чтобы быть не только красивыми, но и максимально функциональными, такие конструкции должны иметь наилучшую защиту от различных явлений природы, в том числе дождя и ветра. Чтобы усилить эти параметры, используется стыковочный профиль для поликарбоната.

Использование профилей при монтаже сотового поликарбоната

Содержание статьи

Что это такое?

Для начала разберемся, что же это такое – стыковочный или соединительный профиль. Все просто – этот элемент представляет собой длинную пластиковую планку, внутри имеющую определенное строение (чаще всего Н-образное). Предназначается для стыковки или соединения двух листов сотового поликарбоната как на теплицах, так и на различных кровлях, перегородках и прочем.

Стыковочный профиль для поликарбоната

Цели использования профиля для поликарбоната приведены ниже.

1. Эстетика. Стыки между двумя листами поликарбоната смотрятся аккуратнее и красивее, если прикрыты профилем. К тому же если обратить внимание на кровлю из поликарбоната, который стыковался без применения профиля, то можно увидеть мусор и грязь прямо внутри сот – полых каналов, которые образуются в структуре материала. А это, согласитесь, значительно портит внешний вид. И если грязь снаружи легко смыть обычной водой, то изнутри ее уже так просто не удалить. Соединительный (а также и торцевой) профиль поможет сохранить чистоту внутри поликарбоната.

   Последствия пренебрежения стыковочным профилем

2. Лучшая герметизация. Стыковочный профиль позволяет соединить два листа поликарбоната без зазоров и щелей. При этом будет удерживать их надежно и прочно. При помощи этого элемента листы становятся как бы единой крышей или стенкой. При этом существуют виды профилей, которые позволят стыковать и угловые детали.

   Создание оптимального микроклимата в теплице из поликарбоната

Стыковочный профиль выполняется обычно из прозрачного материала — поликарбоната, что позволяет применять его как для прозрачных, так и для полупрозрачных конструкций, которые изнутри должны быть хорошо освещены. Этот элемент позволяет крыше или стене  максимально сохранить способность пропускать свет. Также он может быть сделан и из алюминия.

Профиль для поликарбоната прижимной/стыковочный, алюминиевый, АД 53-10

На заметку! Стыковочный профиль может выполняться в различных цветовых вариациях – точно таких же, как и непосредственно сам поликарбонат. Чаще всего в магазинах можно увидеть желтые, зеленые, прозрачные профили.

Также не стоит беспокоиться и о защите от ультрафиолета. Стыковочные профили имеют защиту против вредного излучения — точно такую же, как на листах поликарбоната. Их удобно использовать не только для двух- и односкатных теплиц, но и для арочных и стрельчатых. Дело в том, что стыковочные профили прекрасно гнутся в пределах допустимого радиуса и ими можно стыковать два куска материала на таких типах сооружений.

Профили для крепления сотового поликарбоната

Перечислим основные преимущества использования стыковочных профилей.

1. Простота установки. Обычно трудностей во время монтажа этого элемента не возникает ни у кого.
2. Легкий демонтаж. При необходимости стыковочный профиль можно быстро раскрутить и удалить. Также он облегчит и замену одного из листов поликарбоната при необходимости.
3. Герметичность. За счет плотного прилегания профиля к листам поликарбоната крыша, смонтированная таким образом, не будет протекать.
4. Красивый внешний вид. Крыша или стенка с использованием стыковочного профиля выглядит куда симпатичнее и опрятнее, чем без него.

Неразъемный профиль из поликарбоната

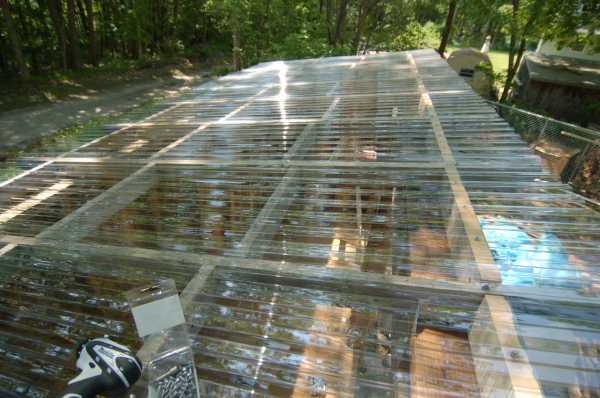

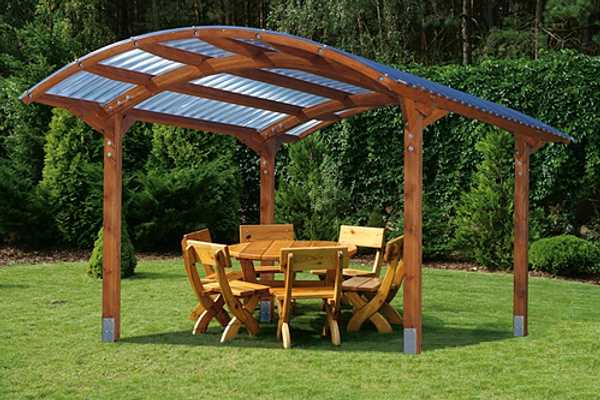

Обшивка навеса поликарбонатом с использованием стыковочного профиля

Виды профилей

Существует несколько видов стыковочных профилей для поликарбоната, каждый из них имеет свое обозначение, состоящее из двух букв английского алфавита. Это UP, HP, RP, SP и FP, где Р — это первая буква слова Profile. У каждого из профилей своя цель использования и свое предназначение. Например, соединительный разъемный обозначается как SP, а соединительный неразъемный – как HP.

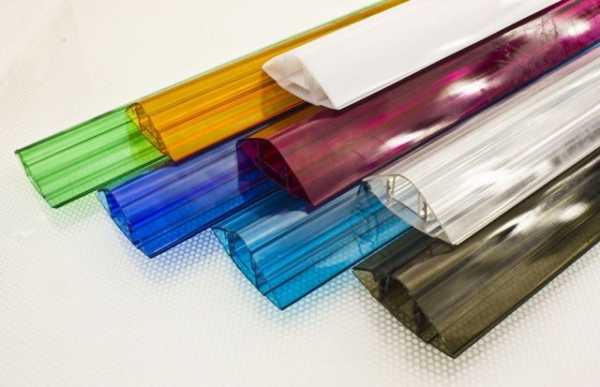

Варианты стыковочных поликарбонатных профилей

Таблица. Описание и характеристики разъемных и неразъемных профилей.

Тип профиля	Описание
Неразъемный	Выполняется он только из пластика и стоит, как правило, дешевле, чем разъемный. Обычно применяется для обычной стыковки двух листов материала в прямолинейных и изогнутых конструкциях. Работать с ним несколько сложнее, чем с разъемным профилем – дело в том, что тут нужно умудриться правильно вогнать оба соединяемых листа поликарбоната в этот профиль. Обычно неразъемный Н-профиль применяется для соединения тонких деталей. Также он не обеспечивает полной герметизации стыков. Главное преимущество этого типа соединительного профиля – небольшая толщина, за счет чего на поверхности материала не появляются «бугорки». Этот элемент даже может быть и вовсе незаметен на теплице или любой другой конструкции, если совпадает по цвету и толщине с используемым поликарбонатом.
Разъемный	Может быть изготовлен как из алюминия, так и из пластика. Профиль, у которого есть база-основание и специальная крышка, соединяющиеся друг с другом при помощи особого «замка». Он удобнее в работе, чем неразъемный, и предполагает большую функциональность. Сначала к основанию крепится база, а затем – верхняя крышка. Профиль со стороны сечения представляет собой перевернутую букву Н. Между двумя пластиковыми планками, соединенными посередине, образуются две полости, в которых и крепятся листы материала. У профиля есть специальная камера, где просверливаются отверстия для крепежных элементов – саморезов, болтов. Сам по себе пластиковый стыковочный профиль не является деталью каркаса и не может использоваться в качестве несущего элемента. А вот алюминиевый вполне может придать остову прочности и даже сам может частично выполнять роль каркаса.

Разъемный профиль применяется для соединения листов поликарбоната толщиной от 6 до 8 мм, а также 16 и 25 мм. При этом для соединения материала толщиной 16 мм специалисты рекомендуют применять только разъемный профиль. Также во время монтажа важно уделить внимание процессу защелкивания крышки на базе – дело в том, что если приложить чрезмерные усилия, то крепления легко сломать, а а крышка вовсе не защелкнется. Важно действовать аккуратно (поэтому не используйте молотки!).

Схема крепления разъемного стыковочного профиля

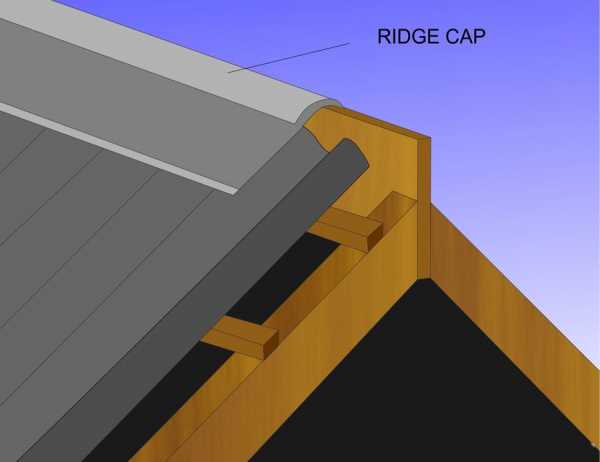

Буквами RP обозначается профиль коньковый. Он соединяет и в то же время защищает два листа сотового поликарбоната в области «конька» на двухскатных или стрельчатых теплицах или крышах. Обычно применяется на кровельных сооружениях под углом от 90 до 150 градусов. При этом обеспечивает необходимую герметичность и плотность стыковки под любым из этих углов. Коньковый профиль может быть выполнен как из пластика, так и из алюминия, бывает как разъемный, так и неразъемный. По своему строению сильно напоминает Н-профиль.

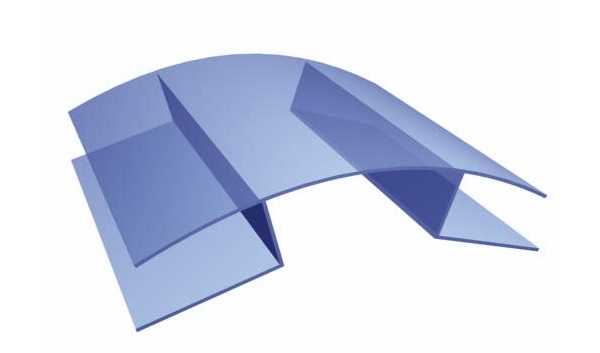

Коньковый профиль для поликарбоната

Схема крепления конькового алюминиевого профиля

Пристенный профиль обозначается как UP и применяется в тех случаях, когда конструкция из поликарбоната соединяется прямо со стеной, например, жилого здания. Также используется для крепления поликарбоната к балкам, уголкам, панелям. В сечении этот элемент напоминает букву F.

Пристенный профиль для поликарбоната

Пристенный профиль

Аббревиатурой FP принято обозначать угловой профиль, который используется для соединения двух листов поликарбоната под углом 90 градусов. И если пристенный профиль имеет всего один паз для материала, то у углового их два, в каждый из которых можно ставить по листу. Данный профиль уже не такой гибкий, как обычный стыковочный, но зато обеспечивает надежное соединение двух плоскостей.

Угловой профиль для поликарбоната

Существует еще и торцевой профиль — он не является соединительным, но необходим для того, чтобы вся собранная конструкция из поликарбоната приобрела гармоничный и законченный вид. Он П-образен и используется для защиты торцевой части материала, препятствуя попаданию внутрь сот мусора и грязи. Защелкивается на торце поликарбоната без использования клея или крепежей.

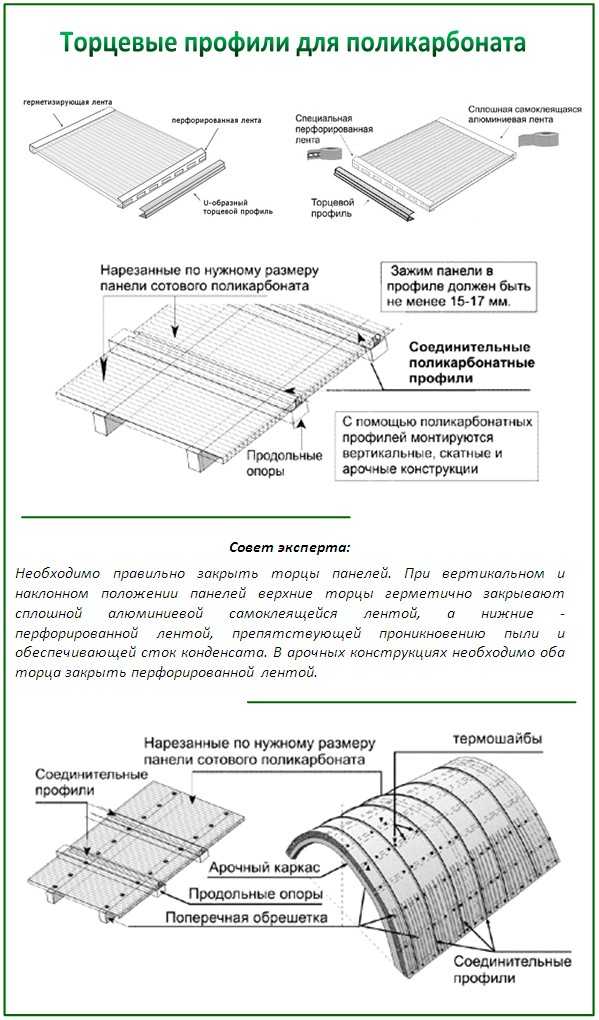

Торцевые профили для поликарбоната

Правильный монтаж торцевого профиля

Таблица. Типы и размеры стыковочных профилей.

Тип профиля	Длина, м	Ширина, мм	Толщина, мм
Стыковочный	6	—	6, 8, 10 (4 только у неразъемного типа, 16 – только у разъемного)
Пристенный	6	4-32	8, 10, 16
Коньковый	6	60, 80	4-6 и 8-10
Торцевой	2,1	—	4, 6, 8, 10 и 16

Примечание: торцевой профиль по толщине подбирается к конкретной толщине поликарбоната.

Как соединить поликарбонат?

Как же правильно пользоваться поликарбонатными соединительными профилями? Рассмотрим монтаж и стыковку двух листов при помощи разъемного вида профиля.

Как соединить листы поликарбоната с помощью профиля

Шаг 1. Одну из половинок данного элемента – базу – помещаем на каркасную основу (например, на ребро каркаса теплицы). Затем по центру в ней делаем отверстия для саморезов.

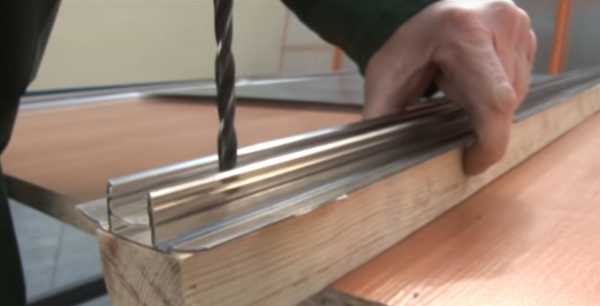

Сверление отверстия в базе

Шаг 2. После этого при помощи саморезов плотно фиксируем базу на каркасе.

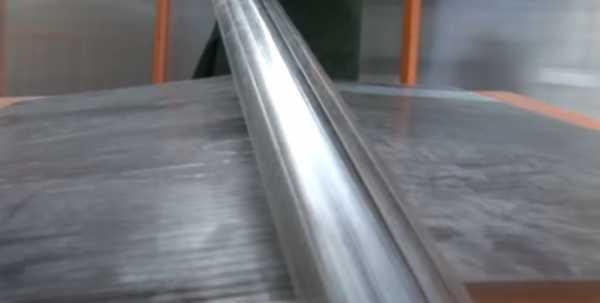

Фиксация базы на каркасе

Шаг 3. В боковые пазы базы помещаем листы поликарбоната с двух сторон.

Листы поликарбоната помещаются в пазы

На заметку! Листы должны немного выступать над торцом каркаса и профиля.

Шаг 4. После того как были установлены листы, укладываем поверх них вторую половину профиля – крышку.

Установка крышки

Шаг 5. Фиксируем замки при помощи коротких нажатий умеренной силы по центру профиля полностью по всей длине.

Фиксация замков

Инструкция по применению поликарбонатных профилей при монтаже листов из сотового поликарбоната. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Инструкция по применению

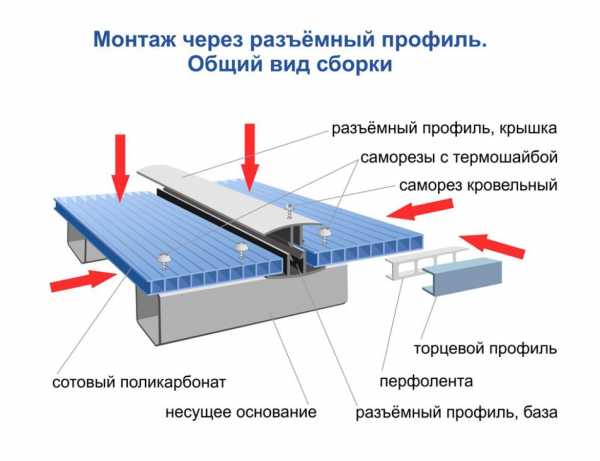

Схема монтажа разъемного стыковочного профиля

Видео — Соединение двух листов поликарбоната при помощи разъемного профиля

Во время укладки листов на базу-основу важно посмотреть, чтобы располагались они ровно, не было излишних щелей и перекосов. Только после этого защелкиваем крышку. Торцевой же профиль и остальные типы этого элемента просто надеваются на торцы листов. Исключение – неразъемный соединитель. Его, особенно в арочных сооружениях, не так-то просто смонтировать – он достаточно туго входит в пазы. Но упростить себе задачу можно, смазав внутреннюю его часть с одной из сторон маслом, а заталкиваемый лист заклеить по краю скотчем.

Саморезы для поликарбоната

В силу технологических особенностей полимерного материала для его крепления нельзя использовать гвозди, металлические хомуты или заклепки. Самым оптимальным вариантом представляется использование саморезов. Детальнее читайте здесь.

Видео — Соединение двух листов поликарбоната при помощи неразъемного профиля

Советы по соединению поликарбоната

И напоследок несколько общих советов, которые помогут правильно, максимально быстро и качественно соединить листы поликарбоната. Конечно же, при помощи соединительных профилей.

1. Следите, чтобы во время монтажа стыковочного профиля листы материала не располагались очень плотно – должны обязательно оставаться зазоры около 4 мм. Дело в том, что при смене температур воздуха поликарбонат способен расширяться и сужаться. Днем, когда на улице тепло или даже жарко, ширина и длина листа материала будут чуть больше, чем ночью, особенно зимой. И зазор необходим, чтобы материал не сломался и не искривился сам о себя или о профиль.

   Профили для поликарбоната

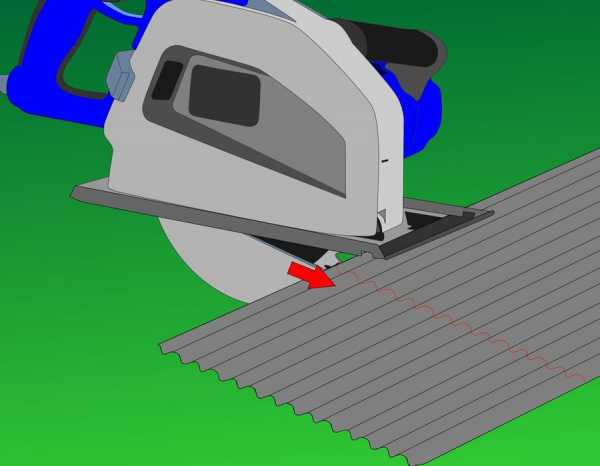

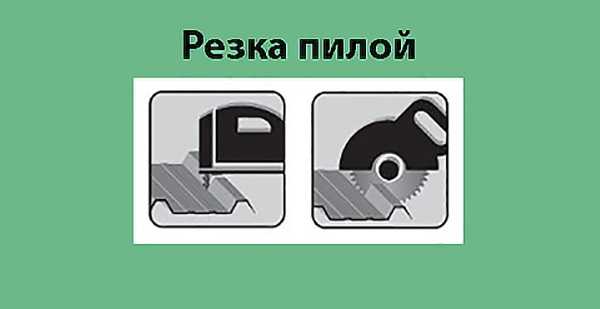

2. Если непосредственно сам профиль или поликарбонат необходимо разрезать, то используйте для этого пилы-циркулярки с упором и мелкими зубьями, если хотите получить ровный и качественный срез. Также можно резать этот материал ленточными пилами. Прежде чем стыковать торцы поликарбоната в соединительном профиле, обязательно удалите стружку.

   Резка листов поликарбоната для изготовления фронтона теплицы

3. Не используйте профили в качестве опорного элемента или элемента каркаса — они являются всего лишь соединительными деталями двух листов.

   Профиль предназначен только для соединения двух листов поликарбоната

4. Сгибать профили можно настолько, насколько указано в паспорте на них. В противном случае они могут сломаться.
5. Защелкивайте крышку на базе осторожно, не используя молотков. Можно применить лишь киянку из дерева при условии аккуратного использования – она легко может оставить царапины, которые будут хорошо видны на цветной поверхности профиля.

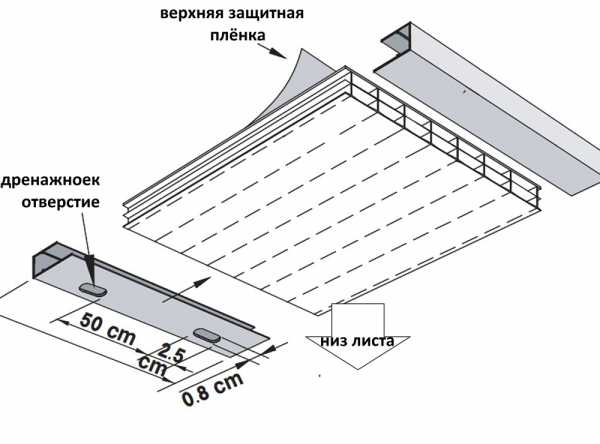

6. В торцевых профилях для стока конденсата обязательно следует просверливать в самом низу листа несколько дренажных отверстий тонким сверлом.

   Для лучшего отвода воды с нижнего края панели необходимо в торцевом профиле просветлить дренажные отверстия диаметром 2-3 мм с шагом 300 мм

7. Старайтесь соединять между собой листы одного размера и толщины, тогда соединительные профили будет использовать проще и удобнее, а стыки между листами будут максимально герметичными.

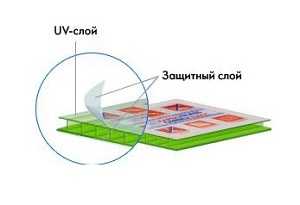

8. Помните, что поликарбонат должен располагаться на конструкции так, чтобы каналы-соты внутри него проходили перпендикулярно каркасу, а отверстия сот были направлены к земле. Тогда внутри материала будет меньше мусора, влаги и грязи.

Каналы должны располагаться перпендикулярно каркасу

Профили для соединения листов поликарбоната – это не прихоть и не попытка производителей вытянуть побольше денег из вашего кошелька. Это действительно необходимый и нужный элемент при постройке качественной, теплой теплицы или беседки с не протекающей крышей. Приобретя соединительные профили и воспользовавшись ими, вы не пожалеете о своей покупке.

teplica-exp.ru

Торцевой профиль для поликарбоната — виды, инструкция по монтажу

Конструкции из сотового поликарбоната красивы и легки. Не нужно быть профессиональным дизайнером и строителем, чтобы своими руками построить уникальную беседку, навес над крыльцом, теплицу или галерею. Для соединения листов карбоната между собой используется специальный профиль.

Торцевой профиль для поликарбоната

Содержание статьи

Назначение торцевого профиля

Для защиты краев полотна от природных факторов и для придания жесткости используется специальный торцевой профиль.

Торцевые профили для поликарбоната

Важно! Края сотового поликарбоната обязательно нужно защищать торцевой планкой. Края монолитных плит в защите не нуждаются, торцевые планки для таких листов играют декоративную роль.

Внутрь не защищенного профилем сотового полотна может попасть:

• талая снеговая вода;
• дождевая вода;
• сор;
• пыль.

В полостях сот могут поселиться насекомые, вид которых никак не красит материал. Запыленный, грязный, покрытый изнутри и снаружи плесенью, материал теряет прозрачность, от его былой красоты скоро не остается и следа. А у хозяев останется сожаление о зря потраченных средствах.

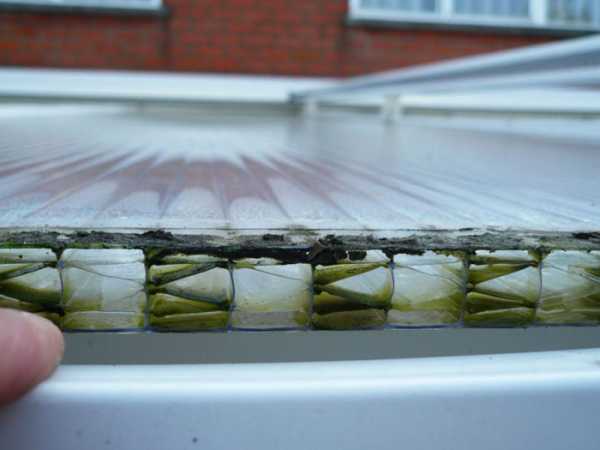

Последствия отсутствия защиты материала

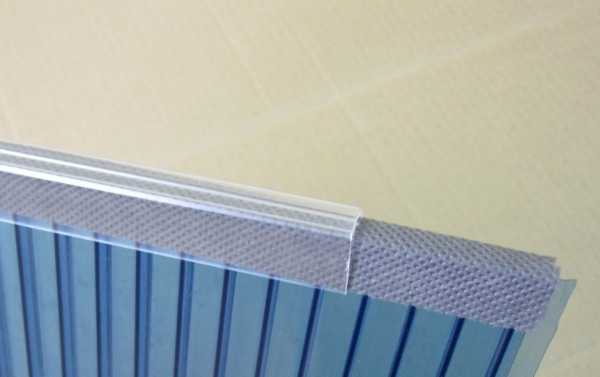

Торцевой профиль надевают на края полотен, он надежно закрывает соты. Для полноценной герметизации под планку профиля приклеивают гибкие ленты. К той части листа, которая на наклонной крыше располагается вверху, приклеивается полностью герметичная алюминиевая лента. Она продается в тех же отделах, что листы поликарбоната и весь профиль. К нижней (ориентированной к земле) части листа приклеивается специальная перфорированная лента.

Защита поликарбоната

Важно! При минусовых температурах влага в сотах замерзнет, увеличится в объеме, будет деформировать лист и может его порвать. Вода может проникать в соты при плохой герметизации торцов и через некачественное крепление термошайб, стальных шайб и болтов (или саморезов).

Торцевые профили для крепления к поликарбонату

Торцевой и другие виды профиля крепко держат гибкие листы сотового поликарбоната в каркасе, не позволяя им деформироваться, придают конструкции дополнительную прочность, делают устойчивой к сильным ветрам и весу снега.

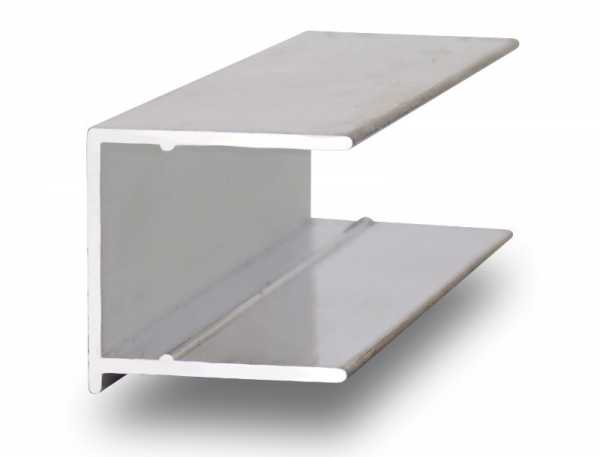

Kronos профиль торцевой для поликарбоната 2,1 м

Закрепленный в профиле поликарбонат хорошо смотрится, делает любую конструкцию аккуратной и красивой. В продаже можно найти торцевые профили любых цветов и под любой цвет панелей.

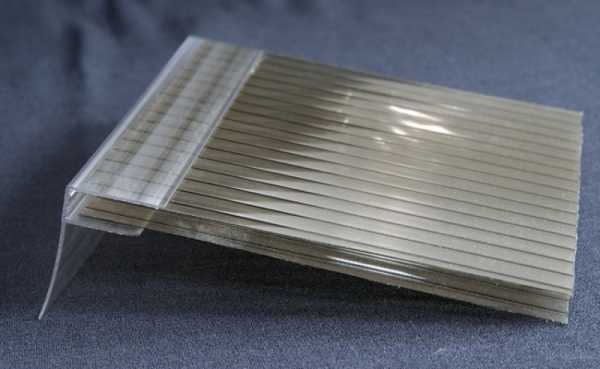

Торцевой профиль для поликарбонатных листов

Виды торцевого профиля и его характеристики

Торцевой профиль делают из пластика (того же поликарбоната, из которого сделаны листы, монолитные или сотовые) и алюминия.

Характеристика пластикового профиля

Пластиковый профиль для защиты краев сотовой плиты представляет собой планку, изогнутую в сечении в виде буквы П, у которой одна сторона длиннее другой. Максимальная длина имеющейся в продаже планки — 2,1 м. Толщина материала в сечении составляет 1,5-3 мм. Планка должна плотно прилегать к листу снизу и сверху, поэтому длинная и короткая стороны профиля немного отклоняются внутрь него, друг к другу.

Пластиковый торцевой профиль

К главным достоинствам пластикового торцевого профиля можно отнести:

• небольшой вес;
• гибкость;
• высокую прочность;
• надежность в эксплуатации;
• простоту монтажа.

Пластиковый торцевой профиль выпускается для сотовых плит стандартной толщины. В технической документации материал маркируется латинскими буквами U,UP либо русскими ПТ. Размеры планки в сечении соответствуют параметрам листа.

Торцевой профиль

Таблица. Стандартные размеры пластикового торцевого профиля.

Обозначение торцевого профиля	Для листа какой толщины предназначен	Короткая сторона	Длинная сторона
	4 мм	9,5 мм	24 мм
	6 мм	8,7 мм	19,5 мм
U, UP, ПТ	8 мм	10,5 мм	21,5 мм
	10 мм	12,7 мм	30 мм
	16 мм	18 мм	31 мм

Пластиковые планки достаточно гибкие, что позволяет укреплять арочные своды крыш. Материал, из которого сделаны листы и профиль, не горит, а только плавится на огне. Планки не размягчаются при высокой температуре воздуха и не ломаются на морозе. Для закрепления планок не требуется особых навыков, специального инструмента или оборудования. Поликарбонат имеет среднюю устойчивость к царапинам и ударам.

Поликарбонатный профиль торцевой вида

Важно! В продаже несложно найти профиль любого цвета, в том числе прозрачный, цветов «опал» и «бронза». Материал устойчив к воздействию ультрафиолетовых лучей так же, как и листовой поликарбонат.

Цвета торцевого профиля

Алюминиевый торцевой профиль

Алюминиевый профиль стоит значительно дороже пластикового, но крыши, арки и стены сооружений, закрепленные в таком материале на металлический каркас, могут служить десять и более лет. Такой профиль чаще применяют для фиксации и защиты конструкций из толстого сотового карбоната (16, 20, 25 и 32 мм). Но в алюминиевые планки можно крепить и тонкий лист (4, 6, 8, 10 мм). Алюминиевый профиль в сечении симметричен и представляет собой букву П.

Алюминиевый профиль для поликарбоната

Достоинства алюминиевого профиля:

• стойкость к коррозии;
• большой срок эксплуатации;
• высокая прочность.

Конструкции, собранные на алюминиевом каркасе, очень прочны, имеют красивый внешний вид. В планках есть борозды-ограничители, которые препятствуют закрытию сот в листах поликарбоната или специальные дренажные канавки для стока воды.

Алюминиевый торцевой профиль для поликарбоната, ПТО 4-16 мм

На металл может быть нанесен дополнительный защитный или декоративный слой. Алюминий производители анодируют (покрывают защитной пленкой оксидов) и окрашивают в разные цвета (бронзовый, бирюзовый, белый, голубой, желтый, зеленый, серый, синий, оранжевый, красный). Также производителях по желанию заказчика алюминий покрывают специальной пленкой с рисунком дикого камня или древесины. Декоративная окраска алюминия может красиво сочетаться с полупрозрачным полотном поликарбоната такого же либо контрастного цвета.

Дополнительные материалы для монтажа

Качественный монтаж конструкций из сотовых плит невозможен без герметизации торцов полотен.

Для выполнения работ используют:

• герметизирующую ленту, ширина которой должна соответствовать толщине листа;
• перфорированную ленту соответствующей ширины.

Если лист монтируется на наклонной кровле, то верхний край следует защитить алюминиевой герметизирующей лентой. Алюминиевая лента состоит из гибкой пластиковой основы, нескольких слоев герметичного материала и клеевого слоя, закрытого защитной пленкой. Лента продается рулонами, в каждом рулоне по 50 метров.

Заклеивание торцов перед установкой профиля

Для защиты нижней части листа промышленность выпускает специальную перфорированную ленту, которая также состоит из полимерной основы и нескольких слоев водонепроницаемых материалов. В ленте сделаны отверстия (перфорация) для пропуска воды из сот. Перфорация идет по всей длине ленты, диаметр пор равен 40 микрон. В одном рулоне содержится 33 метра ленты.

Перфолента

Перфорированная лента для поликарбоната

Герметизирующая и перфорированная ленты не теряют своих свойств до 10 лет и более. Водоотталкивающее покрытие позволяет влаге перемещаться под собственным весом и стекать через отверстия перфорации. Лента не становится хрупкой и ломкой при минусовых температурах, не размягчается на сильной жаре. На поверхности материала не размножается грибок, не заводится плесень. Лента не разрушается под воздействием ультрафиолета.

Лента герметизирующая для торцов поликарбоната

Если полотно сотового поликарбоната изогнуто и закреплено на кровле арочного каркаса, то оба края листа герметизируют только перфорированной лентой (полотно можно гнуть только поперек полос, чтобы внутри ячеек влага могла свободно перемещаться и вытекать наружу).

Справка! Сплошная (герметизирующая) и мембранная (перфорированная) ленты делают соединение профиля с листом карбоната прочным и надежным.

Отверстия-мембраны ленты со временем забиваются мелкодисперсной пылью, которая проникает внутрь защитного профиля. Из-за этого отведение влаги из сот со временем будет ухудшаться. Специалисты по монтажу советуют иногда снимать торцевой профиль, отрывать старую мембранную ленту и менять ее на новую.

Что случится с поликарбонатом без защиты

При наклеивании защитной ленты придерживайтесь следующих рекомендаций:

• торцы полотна должны быть ровными и гладкими, при необходимости нужно убрать заусенцы, выровнять срезы полотна и зачистить их наждачной бумагой;
• после снятия с полотна защитной пленки на нем могут остаться пятна клея — их нужно убрать с помощью мыльного раствора и чистой воды;
• ленту наклеивают строго симметрично относительно середины торцевой части полотна;
• при наклеивании ленту нельзя перетягивать;
• лента не должна коробиться и собираться в складки.
• поверхность листа должна быть сухой перед закреплением ленты.

Инструменты для установки торцового профиля

Для заправки полотна в торцевой профиль не нужно никаких специальных инструментов. Для работы достаточно использовать металлический шпатель или обычный нож. Шпатель может иметь любую форму.

Шпатель металлический

Инструменты должны быть затупленными, без заусениц и изломов. Острый предмет может повредить и испортить лист поликарбоната. Восстановить герметичность и целостность полотна будет трудно.

Важно! Для сверления отверстий в профиле, монтируемом по нижнему краю полотна, нужна электрическая дрель со сверлами по дереву. Можно использовать и сверла для металла.

На каком этапе монтажа закрепляется торцовый профиль

Перед тем как начать установку поликарбонатных плит, мастер раскраивает полотна. После этого на верхний и нижний края листов клеится лента и ставятся торцевые планки. После их установки плиты соединяются между собой. Опыт показывает, что торцевой профиль в некоторых случаях удобнее надевать сразу, а потом крепить карбонат. Но иногда торцы защищают после полного монтажа конструкции. Чаще всего так поступают, когда материал крепят в алюминиевом профиле.

Раскрой поликарбоната электролобзиком

Монтаж торцевого профиля на панель из поликарбоната

Установка торцевого профиля не занимает много времени. Она укладывается в несколько шагов. Монтаж пластикового торцевого профиля выполняется в следующем порядке.

Схема установки торцевого профиля для сотового поликарбоната

Шаг 1. Лист ориентируют таким образом, чтобы поверхность с ультрафиолетовой защитой смотрела вверх. На этой стороне обычно наклеена непрозрачная защитная пленка с логотипами и реквизитами изготовителя. На другой стороне плиты наклеена прозрачная защитная пленка.

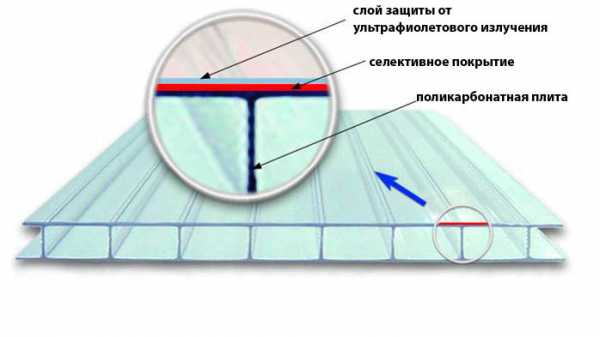

Строение листа

Шаг 2. Отсоединяют и отгибают края защитной пленки.

Шаг 3. Верхний торец панели подготавливают, как указано выше, и заклеивают сплошной (герметизирующей) защитной лентой. Перед тем как наклеить ленту, с нее снимают защитный слой.

Торцевой профиль устанавливается на уже готовый навес из поликарбоната

Шаг 4. Отмеряют и отрезают электрическим лобзиком (или ножовкой) профиль нужной длины (сразу для верхнего и для нижнего краев).

Шаг 5. На верхний торец, покрытый лентой, надевают торцевой профиль, используя инструмент (тупой шпатель, неострый нож, другой плоский предмет).

Правильный монтаж торцевого профиля

Справка! Профиль ориентируют так, чтобы его длинная сторона прилегала к нижней (внутренней) плоскости листа, а короткая — к той, что будет обращена вверх.

Шаг 6. Оклеивают нижнюю часть полотна перфорированной лентой.

Оклейка перфорированной лентой

Шаг 7. Используя инструмент, надевают на нижний торец полотна торцевую планку.

Установка торцевого профиля

Шаг 8. В профиле, закрывающем нижний торец полотна, электродрелью делают небольшие отверстия на расстоянии 30 см друг от друга. Через эти отверстия из планки будет стекать вода.

Важно! Между внутренней стенкой профиля и торцом полотна нужно оставлять зазор примерно в 3 мм. Он нужен для отвода влаги. Зазоры необходимо оставлять еще и потому, что они создают пространство для расширяющегося в жару материала и предупреждает его деформирование полотен конструкции в летнее время.

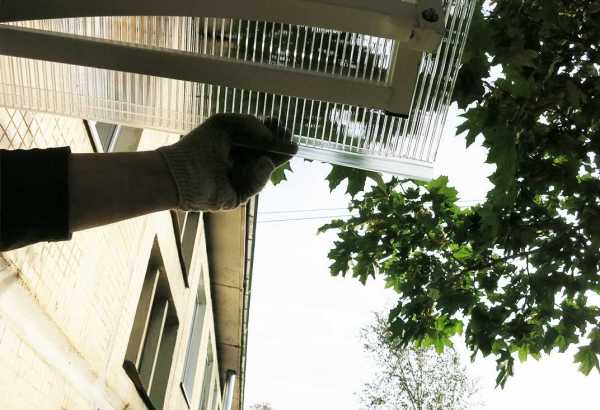

Теперь торец сотового поликарбоната надежно защищен

Алюминий имеет большой вес, он чаще используется в массивных конструкциях, рассчитанных на многолетнюю эксплуатацию. Крепление сотовых плит в алюминиевые торцевые планки мало отличается от аналогичных работ с пластиковым профилем.

Профиль для поликарбоната

Срок использования поликарбоната зависит от правильности монтажа. Специалисты рекомендуют при установке теплиц и парников использовать специальный профиль для поликарбоната. Как его правильно выбрать и установить, мы расскажем в этой статье.

Торцевой профиль играет не только защитную роль. Без него любая конструкция, будь то простой дворовый навес или крыша, балкон или беседка, будут выглядеть незавершенными. А поликарбонат, имеющий при покупке яркий и чистый цвет, станет грязно-серым. Возводя конструкцию из этого материала своими руками, не следует нарушать проверенные на практике строительные технологии.

Видео — Монтаж торцевого профиля для сотового поликарбоната

teplica-exp.ru

Пластиковые профили для поликарбоната: соединительный, коньковый, угловой

Если рассматривать самый популярный строительный материал на сегодняшний день, то стоит отметить, что постепенно на лидирующие позиции по продажам на рынке товаров и услуг выходит поликарбонат. Его востребованность обусловлена небольшим весом, высоким уровнем гибкости, термоустойчивостью, способностью пропускать свет. Кроме этого, поликарбонат способен заменить по техническим характеристикам оргстекло. Помимо данных преимуществ, стоит брать во внимание тот факт, что монтажные работы можно осуществить самостоятельно за короткий промежуток времени. Для того чтобы процесс стыковки не вызывал затруднений, многие специалисты рекомендуют в работе использовать пластиковые профили для поликарбоната.

Виды профилей для поликарбоната

На сегодняшний день на рынке товаров можно найти в продаже широкий ассортиментный ряд стыковочных планок для поликарбоната.

Важно брать во внимание тот факт, что главным материалом для стыковки является полимер и алюминий. Во время стыковки панели крепят при помощи саморезов либо саморезов со специальными термошайбами. Во время работы с пластиковыми крепежными элементами и полимерным материалом не требуется использовать специальный строительный инструмент – именно это и является основным преимуществом монтажа.

В процессе осуществления монтажных работ под рукой потребуется иметь следующий инструмент:

• ножовка, предназначенная для работы по металлу;
• циркуляционная пила;
• дрель;
• шуруповерт;
• молоток;
• отвертка.

Многие специалисты рекомендуют заранее подготовить весь необходимый для работы инструмент и материал. Кроме этого, важно предварительно позаботиться о ровной и гладкой поверхности, что позволит предотвратить повреждение материала.

Совет! Кроме пластикового профиля для сотового поликарбоната можно воспользоваться специальным силиконовым клеем.

Соединительный профиль для поликарбоната

Стыковочный профиль для поликарбоната является незаменимым материалом, который используют для возведения облегченных конструкций, например, теплиц. Пластиковый соединительный профиль для поликарбоната позволяет добиться максимально плотного сопряжение листов без использования саморезов с термошайбами. Кроме этого, данный вариант крепежных элементов позволяет компенсировать температурный режим в процессе нагревания под прямыми солнечными лучами, в результате чего панели могут подвергнуться процессу деформации. Особенностью является тот факт, что данный вид материала хорошо гнется, что позволяет использовать его для возведения арочных конструкций.

Профиль соединительный разъемный для поликарбоната

Разъемная соединительная планка для поликарбоната, выполненная из пластика, состоит из следующих элементов:

• нижнего фрагмента, который называется базой;
• верхней крышки, которую необходимо крепить на базе.

Пластиковое изделие разъемного типа необходимо монтировать по следующему пошаговому алгоритму:

1. Первым делом потребуется установить, после чего закрепить на каркасе при помощи саморезов нижнюю часть пластикового соединительного изделия. Крепление обязательно должно быть осуществлено по центральному каналу точечно с соблюдением расстояния от 30 см до 50 см.
2. После этого полимерную панель укладывают торцевой частью на нижнюю поверхность фрагмента, при этом между вертикальной стенкой и краем материала должен остаться зазор порядка 2-3 мм.

3. Элемент соединительной конструкции монтируют со второй стороны панели, после чего осуществляют точечное крепление на несущей основе, при этом обязательно должен быть оставлен температурный зазор.
4. Крепление осуществляют при помощи саморезов с термошайбами.
5. По аналогичному способу выполняют работы со следующим листом.
6. В стыковочные места устанавливают изделие из пластика, после чего выравнивают верхнюю планку, которая должна защелкнуться в пазах после нескольких несильных ударов молотком.


В нижней части пластикового изделия рекомендуется сделать отверстие, предназначенное для отвода конденсата.

Внимание! Разъемный профиль для поликарбоната рекомендуется использовать в тех случаях, когда планируется возводить арочную конструкцию.

Профиль соединительный неразъемный для поликарбоната

При необходимости можно осуществить соединение поликарбоната неразъемным профилем. Для этого потребуется вставить полимерный материал в пазы пластикового изделия. Через среднюю линию на центральном канале, который расположен между стенками, должен быть установлен саморез. Саморез устанавливают на глубину, равную обрешетке, примерно на 5 мм. В процессе соединения нескольких деталей рекомендуется оставлять зазор от 2 до 3 мм между торцевой поверхностью и стенкой изделия. Такой подход позволит компенсировать температурные перепады.

Во время проведения монтажных работ с использованием неразъемного пластикового элемента необходимо придерживаться следующей инструкции:

• в стыковочный профиль необходимо установить торец полимерного материала;
• по аналогичному принципу осуществляют крепление со второго торца;
• после этого проверяют, как расположен лист;
• крайний стыковочный крепежный элемент надежно закрепляют;
• торцевую сторону второй панели помещают в свободный паз пластикового изделия;
• фиксация осуществляется при помощи саморезов с термошайбами;
• устанавливают и закрепляют верхнюю часть профиля;

• по краям крепят торцевой профиль и перфоленту;
• делают специальные отверстия для выхода конденсата.

Многие рекомендуют заклеивать поликарбонат с торцевой части скотчем и нанести машинное масло, чтоб обеспечить плавное скольжение.

Коньковый профиль для поликарбоната

Как показывает практика, пластиковый коньковый профиль для монтажа поликарбоната используют в тех случаях, когда планируется возведение теплиц. Такой вариант изделий позволяет обеспечить герметичное примыкание всех стыков. Кроме этого, коньковой тип отлично подойдет в случаях, когда требуется арочная теплица, а стандартной длины поликарбонатного листа не хватает на длину всей арки.

Поликарбонатные листы необходимо завести в пазы пластикового изделия с двух сторон. Благодаря высокому уровню упругости материала фиксация является максимально надежной. Так как в процессе температурных колебаний материал будет расширяться, то обязательно должен быть оставлен зазор около 3-5 мм.

Важно! Пластиковый крепежный элемент имеет длину 6 м. Данный вид изделий используют для поликарбоната толщиной 4-6 мм, 8-10 мм, 16 мм.

Пристенный профиль для поликарбоната

Зачастую в работе может потребоваться кроме прижимного профиля для поликарбоната пристенный тип. Пристенный пластиковый профиль – отличный вариант, когда требуется осуществить стыковку поликарбонатного материала с капитальными стенами здания. Например, когда планируется монтаж скатов для пристенных видов теплиц, выбор такого варианта позволяет получить высокий уровень теплоизоляции стыка и предотвратить попадание влаги между скатом строения и стеной здания. Длина достигает 6 м, толщина может быть от 6 до 10 мм.

Совет! При необходимости в продаже можно найти поликарбонатный профиль.

Угловой профиль для поликарбоната

При необходимости в продаже на рынке товаров можно найти не только пластиковый П образный профиль для поликарбоната, но и угловой. Как показывает практика и отзывы многих потребителей и специалистов, пластиковый угловой материал для поликарбонатных листов предназначен для сопряжения материала в перпендикулярном положении. У профиля имеется несколько пазов, расположенных в перпендикулярном виде, в которые заводят и удерживают полимерный материал.

При этом стоит брать во внимание тот факт, что обязательно должен иметься зазор порядка 5 мм. Для теплиц угловой крепеж используют в тех случаях, когда необходимо обеспечить максимальное герметичное примыканием материалов под углом в 90 градусов, например, во время стыковки кровельного ската. Если рассматривать стандартные габариты, то длина составляет 6 м, а толщина может варьироваться от 6 мм до 10 мм.

Торцевой профиль для поликарбоната

При помощи пластикового торцевого профиля для стыковки поликарбоната можно предотвратить попадание влаги, пыли и насекомых. Конструкция изделия выполнена так, что имеется возможность обеспечить процесс вентилирования, в результате чего накопившийся конденсат полностью испаряется.

Профиль рекомендуется надевать на торцевые стороны поликарбонатных листов после того, как была осуществлена примерка и обрезка лишних частей. Верхнюю часть пластикового изделия рекомендуется проклеить с помощью герметизирующей алюминиевой ленты, а нижнюю часть перфорированной лентой. Во время осуществления монтажных работ пластиковые изделия не требуется предварительно проклеивать, так как они удерживаются за счет упругости используемых герметизирующих лент.

Внимание! Если планируется возводить арочную конструкцию, то для всех торцов используют перфорированную ленту.

Заключение

Пластиковые профили для поликарбоната пользуются популярностью при возведении теплиц. Благодаря тому что данный вид крепежных изделий довольно легко гнется, его можно использовать для установки арок. Кроме этого, в данном случае можно обойтись без использования саморезов с термошайбами.

bouw.ru

Производство профилей UP, HP, HCP для поликарбоната

Поликарбонатные профили от производителя

Изготовление поликарбонатных профилей ROYALPLAST и SUNNEX осуществляется в Белгороде на заводе ПЛАСТИЛЮКС-ГРУПП с 2011 года. На предприятии организовано серийное производство неразъёмных профилей UP и HP для листов сотового поликарбоната толщиной 3мм, 4мм, 6мм, 8мм, 10мм, 12мм, 14мм, 16мм, а также выпуск разъёмного профиля HCP с диапазоном соединяемых толщин от 4мм до 12мм. Благодаря этому решается важная задача по обеспечению комплексной потребности клиентов комплектующими, стандартизированными под листы сотового поликарбоната нашего предприятия.
С.Н. Бегун, инженер по автоматизации производственных процессов при изготовлении поликарбонатных профилей
ООО «ПЛАСТИЛЮКС-ГРУПП».

Для производства профиля из поликарбоната используется специальная марка разветвлённого поликарбонатного сырья, позволяющая получать отличные физико-механические характеристики ламелей – мягкость и эластичность. Эти качества торцевых и соединительных профилей ПЛАСТИЛЮКС-ГРУПП пользуются большой популярностью у клиентов, так как делают монтаж сотового поликарбоната удобным и лёгким. Кроме того, данные свойства ламелей способствуют продлению срока службы самих листов.

При изготовлении поликарбонатных профилей РОЯЛПЛАСТ И САНЕКС осуществляется тщательный контроль соблюдения технологического процесса:

• смешивание сырья и красителей;
• просушивание сырья перед подачей в экструдер;
• плавление, гомогенизация и экструзия полимерной смеси;
• нанесение УФ-защиты на верхнюю сторону профиля;
• калибрование, охлаждение и протяжка заготовки;
• отрезание необходимой длины изделия;
• упаковка и маркировка готовой продукции;
• штабелирование.

Вся выпущенная продукция проходит обязательный контроль качества. Для каждой произведённой партии профилей издаётся свой паспорт, подтверждающий соответствие стандартам и техническим условиям.

Размеры поликарбонатных профилей

Каждый тип профиля, в зависимости от своего назначения, используется для крепления с короткой или с длинной стороны листа сотового поликарбоната. Поэтому стандартные размеры UP-профиля изготавливаются заводом ПЛАСТИЛЮКС-ГРУПП кратными ширине листа 2,1 метра, а размеры HP и HCP профилей делаются равными длине листа 6 или 12 метров:

• UP профиль – размеры: 2,1м, 4,2м, 6,3м;
• HP профиль – размеры: 6м, 12м;
• HCP профиль – размеры: 6м, 12м.

После изготовления все изделия упаковываются в полиэтиленовую плёнку, маркируются стикерами и передаются на склад готовой продукции, где затем штабелируются и отгружаются заказчикам кратно упаковкам.

Высокоточное экструзионное оборудование позволяет ежегодно выпускать более 3-х миллионов погонных метров профилей ROYALPLAST и SUNNEX. При необходимости изготовления изделий нестандартной длины, заказчик может обратиться непосредственно на завод и купить поликарбонатный профиль от производителя.

Количество поликарбонатных профилей в упаковке

Все упаковки с профилями маркируются цветным фирменным скотчем, что позволяет быстро идентифицировать товар на складе и оптимизировать процесс отпуска готовой продукции. Поликарбонатные профили РОЯЛПЛАСТ обозначаются оранжевым скотчем, профили САНЕКС – зелёным. Для удобства осуществления упаковочных и погрузочных работ, количество поликарбонатных профилей в каждой пачке комплектуется таким образом, чтобы средний вес упаковки составлял 10-15 килограмм. Точное количество профилей каждого вида в одной упаковке:

Торцевой поликарбонатный профиль UP

• торцевой профиль UP-4 – упаковка 50 штук;
• торцевой профиль UP-6 – упаковка 50 штук;
• торцевой профиль UP-8 – упаковка 50 штук;
• торцевой профиль UP-10 – упаковка 50 штук;
• торцевой профиль UP-16 – упаковка 30 штук.

Соединительный поликарбонатный профиль HP неразъёмный

• соединительный профиль HP-4 – упаковка 20 штук;
• соединительный профиль HP-6 – упаковка 20 штук;
• соединительный профиль HP-8 – упаковка 15 штук;
• соединительный профиль HP-10 – упаковка 15 штук;
• соединительный профиль HP-16 – упаковка 10 штук.

Соединительный поликарбонатный профиль HCP разъёмный

• соединительный профиль HCP-D (база) – упаковка 15 штук;
• соединительный профиль HCP-U (крышка) – упаковка 15 штук.

Узнать цены производителяКупить в интернет-магазине

polikarbonates.com

Коньковый профиль для поликарбоната — Кровля и крыша



Коньковый профиль для поликарбоната

Предназначен для соединения листов в коньке. Коньковый профиль для поликарбоната может соединять листы под разными углами за счет своей универсальной формы, но не предназначен для углов меньше 30 градусов.

Технические данные

Цены на коньковый профиль

Где можно применять, а где нельзя

Достаточно легко монтируется за счет большой длины зажимающих губок. Для одевания необходимо использовать плоскую отвертку или любой предмет с помощью которого можно заправить лист в профиль. Следует отметить, что одевание производят на не закрепленные листы (их можно закрепить на расстоянии не менее 1,5 метров от места одевания, чтобы можно было двигать пластик для удобства монтажа профиля). Дополнительно как-то фиксировать коньковый и торцевой профиля для поликарбоната не требуется, но можно для надежности с внутренне стороны посадить на небольшие саморезы, которые не выйдут наружу при закручивании.

Перевозится в скрученном состоянии.

Для резки можно использовать пилу с мелким зубом, лобзик в мелким зубом, циркулярку с мелким зубом. Пилить в воздухе нельзя, так как профиль начнет крошится и рез получится неровным. Надо расположить профиль на доске и пилить вместе с доской. Важно при пилении одевать очки, так как образуется очень жесткая стружка, которая может попасть в глаза.

Коньковый профиль для поликарбоната купить в Москве

Коньковый профиль для соединения сотового и монолитного поликарбоната от завода Баллер по уникальной цене.

Источник: www.baller.ru



Профиля для поликарбоната

ТОРЦЕВЫЕ ПОЛИКАРБОНАТНЫЕ ПРОФИЛИ

U-образный профиль предназначен для закрытия торцов панелей от попадания влаги и пыли, а также декоративного обрамления панелей. Длина профиля соответствует ширине листа – 2,1 метра.

СОЕДИНИТЕЛЬНЫЕ ПОЛИКАРБОНАТНЫЕ ПРОФИЛИ

Н-образный профиль – это самое простое и дешевое решение соединения панелей. Цветовая гамма соответствует цветовой гамме панелей. Длина профиля – 6 метров.

HСP-профиль. Очень технологичное решение. Профиль состоит из двух частей – “базы” и защелкивающейся “крышки”. Этот профиль имеет широкое применение, может использоваться как при вертикальном остеклении, так и для конструкций перекрытия. Он великолепно гнется и с успехом используется при создании арочных перекрытий. Привязка к каркасу осуществляется следующим образом: “база” профиля крепится к каркасу с помощью саморезов, затем устанавливаются панели и устанавливается “крышка” профиля, которая при надавливании “защелкивается”, соединяясь с базой. Использование этого профиля позволяет не только надежно соединить листы и закрепить их в конструкции, но и обеспечивает необходимый зазор для термического расширения панелей. Цветовая гамма соответствует цвету панелей. Длина профиля – 6 метров.

Профили для монтажа сотового поликарбоната

Профили поликарбонатные монтажные (Россия).

На листы толщиной

“П”- образный, торцевой

Профиль соединительный разъемный крышка + база комплект

Профиль соединительный не разъемный

При поставке под заказ вы можете выбрать оптимальную длину профилей вплоть до 12,0 м. На складе имеются прозрачные и цветные профили.

Профили алюминиевые монтажные (Россия).

СПА-3370 алюминиевый соединительный для листов 10-32 мм., верхняя

Крышка «Кадиллак» (алюминиевый), нижняя

Уплотнитель резиновый ПРУ-86М, 87М, широкий

Уплотнитель резиновый ITRUB-0.2 узкий

ЛЕНТЫ алюминиевые монтажные (Израиль, Австрия).

Длина, метров в рулоне

Цена, руб/м погонный

Лента перфорированная (Антидаст)

для листов 4-10мм

Лента перфорированная (Антидаст)

для листов 16-32мм

для листов 4-10 мм

для листов 16-32 мм

Профили безукоризненно совместимы с панелями ячеистого поликарбоната как по цвету, так и по механическим свойствам (имеют тот же радиус изгиба, термическое расширение и т.д.). Они элементарны в сборке и имеют возможность привязки к существующим конструкциям. Благодаря полной идентичности исходного материала панелей и профилей сборная конструкция выглядит исключительно гармонично.

ПОЛИКАРБОНАТНЫЙ ПРИСТЕННЫЙ ПРОФИЛЬ

Пристенный профиль создан для удобства монтажа светопрозрачных козырьков и навесов при примыкании панелей сотового поликарбоната к стене. Он выполняет функции торцевого профиля и обеспечивает герметичность узла примыкания покрытия к существующей вертикальной конструкции.

Пристенный профиль ПРС 8-10 мм предназначен для монтажа сотового поликарбоната толщиной 8 и 10 мм, ПРС 16 мм – для монтажа панелей толщиной 16 мм.

Профиль крепится к стене несущим элементом каркаса металлической или деревянной конструкции (труба квадратного сечения, уголок, балка).

Торец панели легко вставляется в паз пристенного профиля.

УГЛОВЫЕ ПРОФИЛИ

Конструкция углового поликарбонатного профиля позволяет надежно удерживать панели, установленные под прямым углом друг к другу. Изготовленный из поликарбоната угловой профиль обладает всеми присущими этому материалу достоинствами: великолепная оптическая прозрачность, легкость, стойкость к экстремальным ударным воздействиям, влагостойкость, пожаробезопасность, морозостойкость.

Профиль адаптирован к наружному применению.

1. Сопряжение угловых стыков панелей сотового поликарбоната при монтаже светопрозрачных конструкций различного назначения;
2. Профиль придает эстетическую законченность конструкциям из панелей сотового поликарбоната, т.к. идеально согласуются с ними как по материалу изготовления, так и по внешнему виду, включая оттенки цвета;
3. Сопряжение под прямым углом любых жестких листовых материалов – может применяться при изготовлении рекламных, демонстрационных, выставочных конструкций.

Рекомендации по монтажу:

Торцы панелей заводятся в пазы профиля таким образом, чтобы в них оставался термический зазор 3-5 мм (в зависимости от ширины панели).

Приклеивания или какого-либо другого дополнительного крепления панели к профилю не требуется.

КОНЬКОВЫЕ ПРОФИЛЬ

Коньковый поликарбонатный профиль, как и следует из его названия, предназначен для сопряжения и защиты панелей сотового поликарбоната в коньке светопрозрачных кровельных конструкций. Это новая продукция компании, которую давно ждали на российском строительном рынке. Конечно, обходились как-то и без него, используя коньковые профили для металлочерепицы. Однако, согласитесь, что конек из поликарбоната значительно лучше!

Он удобнее в монтаже и гармонично завершает конструкцию, оставляя при этом панелям возможность «чувствовать себя свободно» – т.е. расширяться-сжиматься при смене температур. Изготовленный из поликарбоната, коньковый профиль обладает всеми присущими этому материалу достоинствами: легкость, стойкость к экстремальным ударным воздействиям, влагостойкость, пожаробезопасность, низкая теплопроводность, морозостойкость.

Профиль адаптирован к наружному применению.

Рекомендации по монтажу:

Профиль плотно надевается на верхний торец панели. При этом необходимо оставлять зазор 4-5 мм на расширение панели.

МОНТАЖНЫЕ АЛЮМИНИЕВЫЕ ПРОФИЛИ

Система алюминиевых профилей предусматривает исключительную прочность и герметичность соединения панелей. Алюминиевые профили укомплектовываются резиновыми уплотнителями. Данная система профилей особенно рекомендуется для создания покрытия или остекления отапливаемых помещений, т.к. полностью исключает вероятность протечек даже при самых неблагоприятных погодных условиях. Создание арочных конструкций с использованием системы алюминиевых профилей не вызывает проблем.

Профиля для поликарбоната

Компания «Призма-пластик» имеет богатый ассортимент профилей для поликарбоната. Среди них Вы найдете торцевые, соединительные, пристенные, угловые, коньковые, монтажные.

Источник: www.prizma.ru



Соединительный профиль для поликарбоната

Поликарбонат относится к числу наиболее востребованных материалов в строительной сфере, равно как и в растениеводстве и сельском хозяйстве. Этот полимерный пластик обладает высокими прочностными характеристиками при сравнительно малом удельном весе. А это, в свою очередь, позволяет использовать материал для реализации различных задач, будь то возведение тепличного укрытия, или облицовка фасадов общественного сооружения. Но чтобы конструкция получилась максимально надежной и прочность, необходимо позаботиться о качественном монтаже панелей. Для этих целей используется профиль для поликарбоната.

Разновидности крепежных профилей

Крепление полимерного полотна осуществляется посредством следующей фурнитуры:

• стыковочный разъемный (неразъемный) профиль для поликарбоната;
• угловая стыковочная фурнитура;
• коньковый профиль для карбоната;
• перфолента;
• торцевой профиль для ПК.

В свою же очередь стыковочные профили для поликарбоната разделяются на три типа:

Неразборные

Стыковочная фурнитура этого типа используются, в большинстве своем, для фиксации карбонатных панелей сотового образца во время возведения невысоких и не габаритных конструкций. Неразъемный профиль для сотового поликарбоната представляет собой планку длиной 6 метров, с двух сторон которой располагаются пазовые отверстия, посредством которого и осуществляется соединение полимерных панелей.

Неразборный Н профиль

Если осуществляется сборка сооружения простой формы (квадратной, прямоугольной), то справиться со стыковкой карбонатных полотен посредством соединительных элементов неразъемного типа будет просто. Немного сложнее с арочными конструкциями. В таком случае, чтобы соединить листы полимера, придется приложить немало усилий.

Разъемные соединители

Усовершенствованный вариант для крепления полимерного полотна. Такой элемент состоит из базовой пластины и крышки, посредством которой закрываются все соединительные элементы и стыки.

Соединительный разъемный профиль

Если говорить о монтаже такого конструктивного элемента, то он выглядит примерно так:

• фиксация базовой пластины посредством саморезов;
• крепление облицовочных панелей;
• установка крышки и ее фиксация (защелкивание механизма).

Разъемные стыкователи отличаются от первого варианта более высокой ценой. Так, стоимость образцов второго типа практически в 2 раза выше, чем упрощенные по конструкции модели первого типа. Но при этом неразъемные образцы можно с легкостью свернуть в кольцо и доставить в место назначения, не прилагая никаких особых усилий. Разъемный вариант крепления не обладает высокими показателями гибкости, что затрудняет их перевозку в место назначения. Для таких целей возникает необходимость в использовании специального транспортного средства, такого как «Газель» или что-то наподобие этого.

Профиль разъемного типа для поликарбоната относится к группе универсальных материалов. Он применяется с панелями, толщина которых составляет 6, 8, 16 и 25 мм. Тогда как неразъемные модели требуют тщательного подбора под тот или иной вид ПК.

Неразъемные соединительные планки не используются для фиксации панелей, толщина которых превышает 1,6 см.

Алюминиевое соединение

Этот вариант соединения признан наиболее оптимальным при возведении конструкций промышленного значения и любых других строений, которые имеют большую площадь. Кроме этого такие профильные элементы оснащены резиновым уплотнением, что обеспечивает дополнительную теплоизоляцию возводимого сооружения. Торцевые стыковочные пластины обеспечивают надежную защиту карбонатных листов от загрязнений, влаги и паразитов, препятствуя их проникновению в воздушные каналы строения.

Угловой алюминиевый профиль

За неимением такого элемента светопроницаемость полотен быстро нарушится, а внешний вид возводимой конструкции пострадает, теряя свои эксплуатационные свойства.

Существуют также особенности монтажа облицовочных панелей. Чтобы добиться высокой эксплуатации возведенной конструкции, следует располагать панели таким образом, чтобы воздухоотводные каналы находились в вертикальном положении. При этом нужно позаботиться и о том, чтобы торцевая часть листов была полностью закрыта герметичной лентой и пластиной торцевого типа. Нижняя сторона оклеивается металлизированным перфорированным скотчем и закрывается профильной планкой. Скотч имеет несколько отверстий, посредством которых осуществляется вывод образовавшаяся вследствие температурных скачков внутри полых каналов влага.

Купить алюминиевый профиль для ПК, равно как и прочих разновидностей крепежа идентичной функциональности, можно в любом строительном магазине, где осуществляется реализация товаров подобного типа. Кроме этого, сегодня существует масса онлайн-площадок, где можно приобрети товары этой продуктовой линейки. Это удобно (доставка по всем регионам России) и экономически выгодно (цена в интернет-магазинах, как правило, ниже, чем на рынке или в строительных магазинах).

Прочие типы соединений

Кроме описанных выше стыковочных деталей существует еще несколько видов крепления для карбонатных панелей:

Коньковый RP профиль

Представленный образец имеет схожие характеристики со стыковочным профилем для поликарбоната. Основная цель конька – использование с целью стыковки верхних торцевых направляющих полимерных полотен. Как правило, коньковые планки применяются для двухскатных крыш. Такие модели могут изготавливаться либо из алюминия, либо из пластика. Коньки бывают разъемными и неразъемными. Вне зависимости от выбранного образца, соединение будет выполнено качественно и надежно, сохраняя при этом высокие показатели герметичности и плотности. Главная особенность такого крепежного элемента – достаточно большие размеры, что не очень удобно при выполнении монтажных работ.

Пристенный профиль для поликарбоната

Представлен в виде F-образной пластины. Производится из алюминия, равно как и из пластика. Такой универсальный вариант применяется для проведения работ, когда возникает необходимость в стыковке конструкции и стенового перекрытия. Кроме этого такой крепеж годится для боковой и торцевой стыковки. Благодаря этому образцу удается скрыть все неровности.

Угловой профиль для СПК или МПК

Профиль угловой 7 мм APS P 1 6106

Этот образец, в большинстве своем, применяется в качестве стыковочного элемента во время проведения монтажных работ с характерным жестким соединением плоскостей под углом 90°. По конструктивному исполнению угловой соединитель приставляет сбой два спаянных П-образных крепления, которые жестко закреплены между собой. В отличие от рассмотренных выше моделей, такие крепежные детали обладают следующими эксплуатационными характеристиками:

• высокие прочностные показатели;
• изготовление из материалов высокого качества;
• низкий показатель гибкости, что очень важно при облицовке прямых углов конструкции;
• универсальное назначение – подходит под листы любой толщины и типоразмера.

Термошайбы

Для крепления листов к любому основанию используются термошайбы. Это конструкция, состоящая из шайбы с небольшой ножкой, укрытой пластиковым уплотнительным кольцом. Ножка нужна для изоляции листа от самореза, а укрывное кольцо – для всего соединения.

Способ крепления не отличается от вкручивания обычной шайбы с уплотнительным кольцом. Сперва в листе делают отверстие, вставляют в него кольцо и шайбу, закручивают и закрывают пластиковой крышкой.

Отверстие для самореза должно быть больше на 2-3 мм, чтобы обеспечить термическое расширение.

Рекомендации специалистов

1. Лист поликарбоната закрепляется в профиле свободно – должно оставаться не менее 3-4 мм для терморасширения.
2. Все пластиковые материалы достаточно легко нарезаются на нужные отрезки. Для этого лучше использовать пилу или болгарку с малыми неразведенными зубьями, благодаря чему место среза сразу же заплавляется, не образуя заусенец.

Соединительный профиль для поликарбоната – виды и способ монтажа

Для соединения листов используется профиль для поликарбоната. Неразъемный, коньковый, пристенный, угловой и т.д. Каждый из них обеспечивает надежную фиксацию материала. Термошайбы – в чем их преимущество перед саморезами.

Источник: www.portalteplic.ru



Крепление поликарбоната в коньке крыши

При монтаже листов сотового поликарбонатного пластика часто возникает проблема крепления и гидроизоляции стыков на коньках крыш. Сотовый поликарбонат легко изгибается вдоль внутренних перегородок и это позволяет делать изящные арочные конструкции, в которых нет проблемы коньков. Но иногда такие конструкции невозможны, поэтому возникает вопрос правильного крепления поликарбоната на коньках крыш?

Как крепить сотовый поликарбонат?

Производители сотового поликарбоната предлагают делать это с использованием коньковых поликарбонатных профилей. Это удобно, дешево, но не всегда долговечно. Коньковый поликарбонатный профиль позволяет оформить конек практически любого угла.

При монтаже поликарбоната при помощи коньковых поликарбонатных профилей следует учитывать некоторые особенности. Так, например, листы нельзя монтировать «впритык» к краю конька, поскольку коньковый профиль имеет широкое пространство между листами, не менее 40 мм. Если листы поликарбоната будут смонтированы без учета этого зазора, то профиль просто некуда будет вставить. Ближайшие к коньку края листов надо оставить свободными, без креплений, потому что коньковый профиль нужно будет крепить вместе с листами.

Конек монтируется последним, уже тогда, когда сами листы смонтированы. На края сотового поликарбоната лучше закрепить перфорированную ленту, которая будет пропускать пары влаги, но при этом будет задерживать пыль. Коньковый профиль необходимо крепить при помощи кровельных саморезов вместе с листами поликарбоната насквозь к несущей конструкции.

Профиль лучше крепить так, чтобы его средняя часть, свободная от листов, не касалась несущей конструкции. Это необходимо, чтобы термическое расширение и сужение профиля не приводило к деформации профиля в местах касания несущей конструкции и, в конечном итоге, к его разрушению от постоянного трения и изгиба.

Монтаж конька с использованием поликарбонатного конькового профиля:

1. Монтируются листы поликарбоната с учетом необходимых зазоров для крепления профиля.

2. Верхние края листов оставляются свободными, без креплений.

3. Торцы сотового поликарбоната закрываются перфорированной лентой.

4. Коньковый профиль монтируется на листы сотового поликарбоната, выравнивается по всей своей длине.

5. Проверяются фактически получившиеся зазоры профиля от несущей конструкции, глубина заделки листов в профиль корректируется для предотвращения касания конькового профиля и несущей конструкции в средней части профиля.

6. Коньковый профиль крепится к несущей конструкции вместе с верхней кромкой поликарбонатных листов при помощи кровельных саморезов.

При этом соединительные профили, при помощи которых листы соединяются между собой по длине крыши, лучше вставлять внутрь конькового профиля, если есть такая возможность. Если такой возможности нет, то соединительные профили подрезаются. Подрезать при этом коньковый профиль и/или пластик не рекомендуется. Места таких стыков необходимо залить прозрачным силиконовым герметиком нейтрального способа отверждения (ищите указание на упаковке на такой способ отверждения перед покупкой герметика!)

Монтаж при помощи оцинковки:

Возможным вариантом оформления конька крыши является использование специально заказанного и сформованного листа оцинкованного металла. Это недорого стоит, оцинкованный металл часто продается с уже готовым цветным покрытием. Такой способ оформления конька можно рекомендовать тем, кто использует для крепления не пластиковые профили, а алюминиевые. Здесь также есть свои особенности.

Для лучшей гидроизоляции конькового соединения по верхней кромке поликарбонатного листа лучше пустить еще один профиль с креплением насквозь через поликарбонат к несущей конструкции. Так коньковый элемент из оцинкованного металла будет крепиться ровнее и обеспечит большую долговечность всей крыши. При этом сам коньковый элемент крепится саморезами через алюминиевый профиль и поликарбонат к несущей конструкции.

Чтобы компенсировать термическое расширение пластика, лучше заранее примерить и разметить все элементы крепления, рассверлить отверстия в поликарбонате с учетом зазора для терморасширения. Коньковый элемент в местах контакта с соединительным алюминиевым профилем подрезается во время монтажа для обеспечения лучшего прилегания и герметизации.

В этом варианте крепления порядок будет следующим:

1. Формуется под заказ коньковый элемент их оцинкованного металла исходя из угла конька.

2. Крепится поликарбонат вместе с соединительными алюминиевыми профилями с соблюдением необходимых зазоров между верхней кромкой поликарбоната и верхней кромкой несущей конструкции исходя из размеров уже готового конькового элемента из оцинкованного металла.

3. Торцы сотового поликарбоната закрываются перфорированной лентой.

4. Фиксируется двумя саморезами алюминиевый профиль вдоль верхней кромки листа таким образом, чтобы профиль целиком опирался на сотовый поликарбонат.

5. Размечаются и просверливаются отверстия под крепеж на алюминиевом профиле. Отверстия просверливаются до несущей конструкции.

6. Демонтируется алюминиевый профиль, рассверливаются отверстия для компенсации терморасширения в поликарбонате.

7. Алюминиевый профиль монтируется саморезами с потайной головкой, чтобы не вызывать деформацию конькового элемента из оцинкованного металла, который будет вплотную примыкать к поверхности профиля.

8. Устанавливается коньковый элемент и крепится по заранее размеченным отверстиям кровельными саморезами непосредственно к несущей конструкции.

9. Пространство под коньковым элементом заполняется монтажной полиуретановой пеной при необходимости для теплоизоляции кровли.

Крепление поликарбоната в коньке крыши

При монтаже листов сотового поликарбонатного пластика часто возникает проблема крепления и гидроизоляции стыков на коньках крыш. Сотовый поликарбонат…

Источник: www.polycarbonatoff.ru



krovlyaikrysha.ru

Профилированный поликарбонат — размеры, характеристики, монтаж своими руками

Профилированный монолитный поликарбонат – сравнительно новый материал на российском рынке. Его используют при строительстве различных сооружений, в том числе хозяйственного назначения. Благодаря высокой прочности и хорошей светопроницаемости, профилированный поликарбонат можно применять также для теплиц и парников.

Профилированный поликарбонат

Содержание статьи

Описание и характеристики

Профилированный поликарбонат представляет собой монолитные листы волнообразной формы толщиной 0,8-1,5 мм. Форма и высота волны могут быть разными, как и размер листов. На рисунке представлены наиболее применяемые виды профилей и их стандартные размеры.

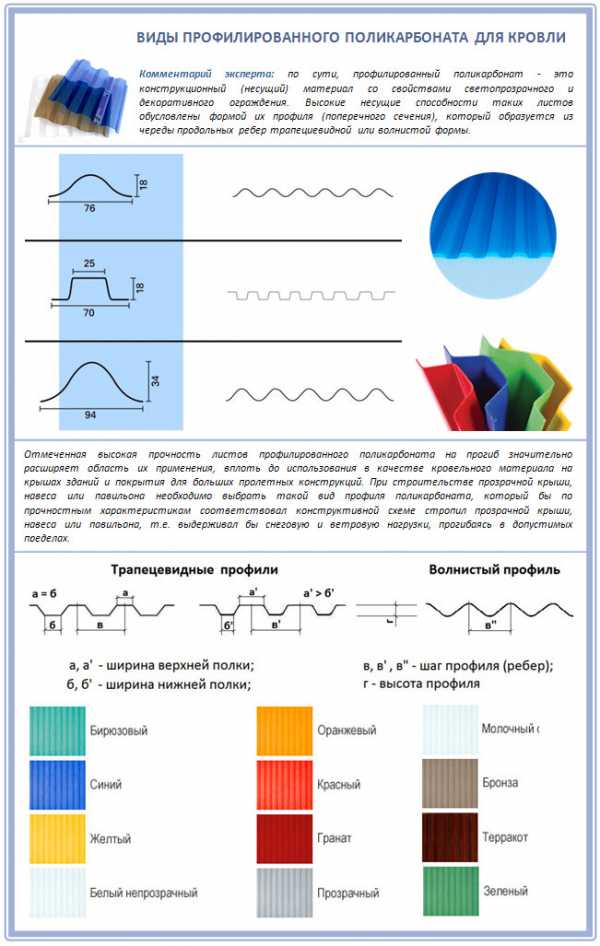

Основные формы сечения профилированного поликарбоната

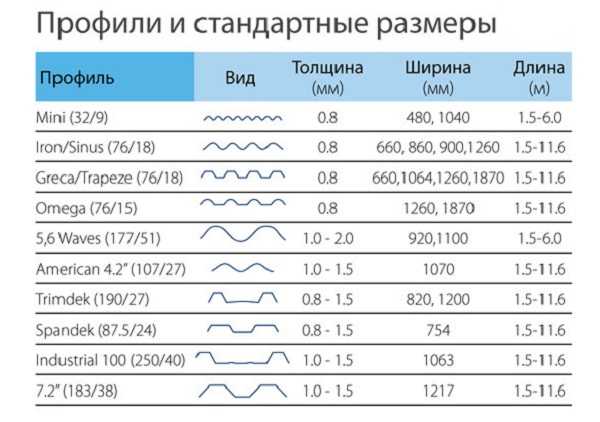

Профили и стандартные размеры

Цвет профилированного поликарбоната может быть различным, как и степень прозрачности. Прозрачный поликарбонат бывает бесцветным и цветным, он пропускает от 60% до 95% солнечных лучей. Полупрозрачные листы могут быть окрашены в любой цвет, в том числе в дымчатые и матовые оттенки. Непрозрачные листы, как правило, имеют сочные и яркие цвета, иногда используют белый, молочный и бежевый.

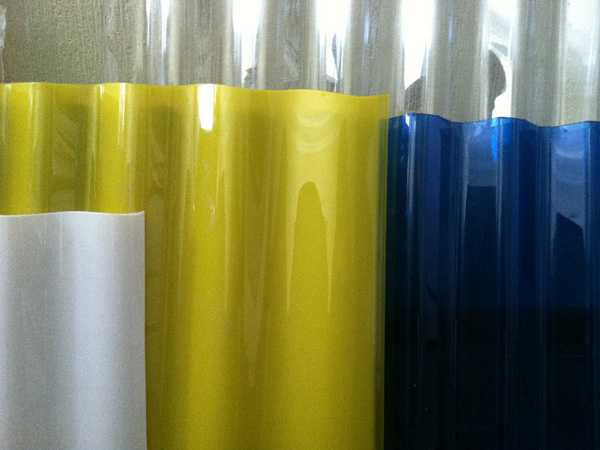

Цветовая гамма поликарбоната

Физико-механические свойства профилированного поликарбоната достаточно высоки: он обладает прочностью, схожей с листами профнастила, при этом весит в несколько раз меньше. Листы обладают хорошей гибкостью, из них можно возводить как линейные, так и арочные конструкции. Основные свойства поликарбоната отображены в таблице.

Характеристики профилированного поликарбоната

Достоинства профилированного поликарбоната:

• механическая прочность к статическим и ударным нагрузкам;
• стойкость к коррозии;
• хорошие теплоизоляционные характеристики;
• специальное покрытие, препятствующее образованию конденсата;
• малый вес – не более 2 кг/м²;
• гибкость и простой монтаж;
• большой выбор оттенков, формы волны и размеров;
• стойкость цвета и внешнего вида.

Прозрачный небьющийся шифер — профилированный поликарбонат Marlon CS

Недостатки:

• при возгорании плавится, хоть и не поддерживает горения;
• достаточно высокая цена, сопоставимая с профнастилом;
• теплоизоляция несколько хуже, чем у сотового поликарбоната.

Несмотря на наличие недостатков, профилированный поликарбонат набирает популярность среди строительных материалов. Срок его службы – не менее 30 лет, причем без потери внешнего вида и физико-механических характеристик.

Особенности профилированного полокарбоната

Обратите внимание! За внешнюю схожесть профилированный поликарбонат иногда называют пластиковым шифером.

Видео – Профилированный поликарбонат

Область применения

Профилированный поликарбонат используют при возведении самых различных зданий и конструкций.

Прозрачный профилированный поликарбонат

Основные сферы применения:

• устройство кровель жилых и общественных зданий;
• ограждения и заборы, в том числе комбинированные;
• коммерческое строительство – навесы, уличные кафе, остановки;
• частное строительство – беседки, террасы, оранжереи;
• сельское хозяйство – парники, теплицы, птичники и другие постройки для животных.

Для вертикальных конструкций используют листы любой конфигурации. Для кровель и навесов лучше применять поликарбонат с высотой волны не менее 15 мм – он обладает повышенной прочностью.

Кровля из профилированного поликарбоната

В качестве кровельного материала обычно используют непрозрачный волновой поликарбонат – он отлично скрывает конструкции стропильной системы и обрешетки, выглядит свежо и не выгорает с годами. В качестве кровельного покрытия поликарбонат вполне может заменить такие популярные покрытия, как шифер, ондулин и профнастил.

Кровельные материалы

Таблица 1. Преимущества профилированного поликарбоната для покрытия кровли (в сравнении с другими материалами).

Характеристики	Профильный поликарбонат	Профнастил	Шифер	Ондулин
Механическая прочность	Выдерживает значительные статические и ударные нагрузки	Выдерживает умеренные статические нагрузки, при ударах остаются вмятины	Выдерживает статические нагрузки, при ударах возможны сколы	Выдерживает умеренные статические нагрузки, при ударах возможен пробой материала
Устойчивость к выцветания и изменению внешнего вида	Высокая, не меняет цвет и фактуру	Высокая, но краска может отслаиваться	Высокая, не выцветает, но со временем загрязняется	Выцветает и тускнеет после нескольких лет эксплуатации
Пожарная стойкость	Не горит, но плавится	Не горит и не плавится	Не горит, при нагревании трескается	Горючий материал
Звукоизоляция	Высокая, материал бесшумный	Низкая, слышен звук капель при дожде, лязг от сильного ветра	Высокая, материал бесшумный	Высокая, материал бесшумный
Гибкость	Гибкий материал, подходит для арочных конструкций	Средняя гибкость, выдерживает небольшие изгибы	Не гибкий, при попытке согнуть шифер возможны трещины	Средняя, можно компенсировать небольшие неровности в кровле
Вес, кг/м2	До 2	4-15	10-18	До 2
Срок службы	До 30 лет	До 25 лет	10-15 лет	7-10 лет

Обратите внимание! Для монтажа кровель используют профилированный поликарбонат с антиконденсатным покрытием.

Заборы и ограждения

Для заборов и ограждений используют волновой поликарбонат с любой высотой волны и конфигурацией профиля, обычно полупрозрачный или непрозрачный.

Цветные листы поликарбоната напоминают профнастил, при этом лишены его недостатков:

• на них не остаются вмятины от случайных ударов;
• при сильном ветре материал не прогибается и не шумит;
• полупрозрачные листы не дают глухой тени, пропускают достаточно света;
• материал не подвержен коррозии при соприкосновении с грунтом.

Поликарбонат можно использовать для возведения комбинированных ограждений, сочетая его с металлическими или кирпичными столбами, натуральным камнем или ковкой.

Забор и ворота из профильного поликарбоната

Обратите внимание! Цветовая гамма у поликарбоната существенно шире, чем у профнастила. По желанию заказчика, можно подобрать практически любой оттенок, в том числе дымчатый, молочный и металлик.

Навесы, беседки и козырьки

Одна из наиболее популярных сфер применения волнового поликарбоната. Навесы и козырьки из этого материала хорошо защищают от осадков, выдерживают значительную снеговую нагрузку, удары, в том числе при падении сосулек и наледи с крыши. При использовании прозрачных и полупрозрачных листов, они хорошо пропускают свет.

Навес из профильного поликарбоната

Волнообразная форма материала способствует стоку воды при дожде и таянии снега. При этом материал совершенно бесшумный, не передает звук капель. Он хорошо сочетается с любыми конструкционными материалами — деревом, металлом, кирпичом, штукатуркой и камнем.

Беседки из профилированного поликарбоната обладают высокой прочностью, выдерживают толстый слой снега и не требуют очистки зимой. Летом в них можно создать уют и прохладу благодаря правильному подбору оттенка и УФ-защитному слою.

Беседка из профилированного поликарбоната

Обратите внимание! Поликарбонат хорошо гнется, потому из него можно делать козырьки и навесы арочной формы.

Парники, теплицы и оранжереи

Для покрытия теплиц и парников в последние десятилетия широко применяют сотовый поликарбонат, однако в некоторых случаях профилированные листы обладают лучшими характеристиками:

• повышенная прочность листов к механическим нагрузкам позволяет устанавливать теплицы в районах с высокой снеговой и ветровой нагрузкой;
• стойкость к ударам и антивандальные свойства материала отлично защищают теплицы и парники от града, а пристенные конструкции – от падения сосулек и снега;
• низкая теплопроводность обеспечивает защиту растений от холода;
• профилированные листы отлично проводят свет, до 95% солнечных лучей беспрепятственно проникают к растениям;
• антиконденсатные свойства предупреждают осаждение влаги на внутренних стенках и развитие в теплице грибковых заболеваний;
• отсутствие внутренних полостей предупреждает проникновение внутрь пыли, влаги и насекомых, загрязнение и помутнение стен и кровли теплицы.

Цена на профильный поликарбонат примерно в 2 раза выше, чем на сотовый, но он прочнее и долговечнее, поэтому теплицы и парники из этого материала в итоге обходятся дешевле – они служат в течение 15-20 лет без замены листов. Конструкция теплицы при этом может быть любой — арочной, двускатной, блочной или ангарной.

Теплицы из профильного поликарбоната

Обратите внимание! В южных регионах с чрезмерно активным солнцем можно использовать полупрозрачный или цветной поликарбонат.

Видео – Теплицы из профильного поликарбоната

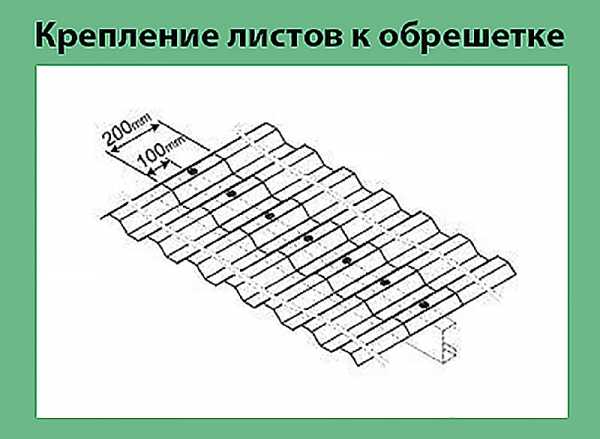

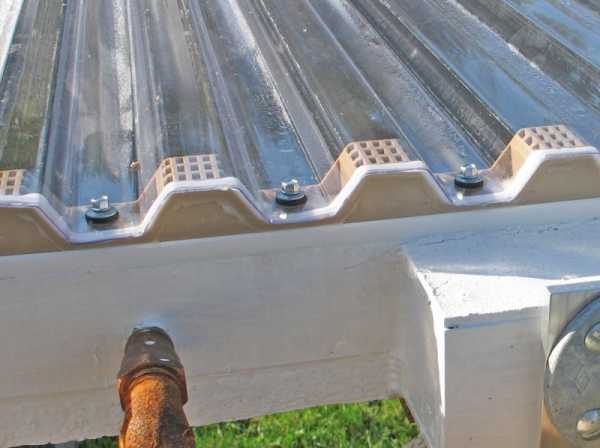

Монтаж профилированного поликарбоната

Технология монтажа профилированных листов отличается от крепления сотового и монолитного поликарбоната. Важно соблюдать несколько общих правил.

1. Монтаж поликарбоната выполняют только при плюсовой температуре, оптимально – от 10°С до 25°С.

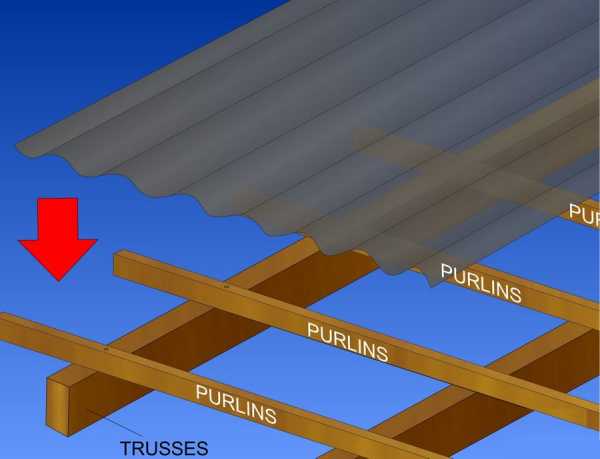

2. Каркас, на который монтируют поликарбонат, выполняют из дерева или металла, окрашенного в светлые тона, чтобы уменьшить местный нагрев.
3. В листах предварительно просверливают отверстия диаметром на 3-4 мм больше, чем диаметр саморезов.
4. При монтаже используют только специальные саморезы с герметизирующей термошайбой.

   Саморезы с термошайбами

5. Раскрой листов выполняют с помощью ножовки, электролобзика или дисковой пилы с мелкими зубьями. Ножи лучше не использовать из-за твердости материала.

Обратите внимание! Технология монтажа вертикальных и наклонных конструкций имеет некоторые особенности, их важно учитывать.

Навес из волнистого поликарбоната

Поликарбонат бронза

Внешняя отделка зданий этим материалом гармонично сочетается с ландшафтом, выглядит дорого и солидно. Козырьки над входом, кровли, фасады и даже хозяйственные постройки из поликарбоната бронза отличаются элегантным внешним видом. Детальнее читайте здесь.

Расчет материала

В отличие от сотового поликарбоната, который крепят встык с помощью профилей, листы волнового поликарбоната укладывают внахлест. Ширина продольного нахлеста составляет одну волну для вертикальных конструкций и две волны для наклонных. Поперечный нахлест должен быть не менее 20 см.

Максимальная рекомендуемая производителем длина листов составляет 7 м. Обычно этого достаточно для покрытия скатов крыши в частном строительстве или перекрытия арочной теплицы. Некоторые производители предлагают листы длиной 11,6 м, но работать с ними крайне неудобно.

Для расчета профилированного поликарбоната необходимы следующие сведения:

• длина ската для двускатных и односкатных конструкций или длина дуги для арочных сооружений;
• длина крыши по коньку;
• для вертикальных конструкций – длина и высота стен или ограждений.

Для двускатной и односкатной кровли расчет выполняют следующим образом.

Шаг 1. Выбор поликарбоната. Для скатных кровель рекомендуется выбирать листы волнообразного, П-образного или трапециевидного профиля с высотой волны не менее 15 мм. Цвет и прозрачность выбирают в соответствии с проектом.

Вначале нужно определиться с формой волны

Шаг 2. Расчет рабочей ширины листа. Из общей ширины листа вычитают полную ширину двух волн. Определить ее можно по названию профиля — например, у поликарбоната Omega (76/15) ширина волны составляет 76 мм, высота – 15 мм. При общей ширине листа 1260 мм, рабочая ширина составит 1260-76*2=1108 мм.

Размеры профилированного поликарбоната

Шаг 3. Расчет количества листов в ряду. Длину крыши по коньку делят на рабочую ширину листа, полученный результат округляют до большего целого значения. Например, для двускатной крыши с длиной по коньку 8,5 м количество листов составит 8500:1108=7,67 листов, при округлении получается 8 листов в ряду.

Шаг 4. Расчет количества рядов. Если длина ската не превышает максимальной длины листа, то их укладывают на кровлю в один ряд – это позволяет уменьшить количество стыков и улучшить показатели герметичности кровли. При большей длине ската, определяют количество рядов, для чего длину ската делят на длину листа. Например, для двускатной кровли с длиной ската 8 м и максимальной длине листа 7 м необходимо 2 ряда листов. При этом лучше резать их с таким расчетом, чтобы листы были одинаковой длины – это облегчает монтаж и улучшает внешний вид крыши.

Шаг 5. Расчет общего числа листов. Умножают число рядов на количество листов в ряду. Например, для двускатной крыши с длиной по коньку 8,5 м и длиной ската 8 м число рядов составит по 2 на каждой стороне, а количество листов в ряду – 8 штук. Итого: для крыши понадобится 2*2*8=32 листа поликарбоната.

Листы профильного поликарбоната

Обратите внимание! Расчет количества листов для вертикальных конструкций выполняют аналогично, но ширину продольного нахлеста принимают равной длине одной волны.

Расчет поликарбоната для арочных конструкций.

Шаг 1. Расчет рабочей ширины листа и количества листов в ряду. Для арочных конструкций можно выбирать листы любого профиля. Расчет выполняют аналогично кровельным конструкциям. Например, у поликарбоната Mini (32/9) ширина волны составляет 32 мм, высота – 9 мм. При общей ширине листа 1040 мм, рабочая ширина составит 1040-32*2=976 мм. Число рядов для арочной конструкции длиной 10 м составит 10000:976=10,24 листов. Принимают 11 листов.

Шаг 2. Определение длины дуги (L). Для расчета необходимо знать высоту (h) и ширину (b) арки. Расчет выполняют по формуле:

Например: высота арочной теплицы 3,5 м; ширина – 8 м. Длина дуги составит:

Таким образом, длина арки составит 11,3 м. При максимальной длине 11,6 м, для арки понадобится один ряд листов.

Шаг 3. Общее количество листов. Поскольку максимальная длина листа больше, чем длина дуги, то общее количество необходимых листов составляет 11 штук. Также необходимо предусмотреть материал для зашивки торцевых стен или фронтонов, если они предусмотрены проектом.

Обратите внимание! При монтаже арочных конструкций, радиус изгиба должен быть не более 4 м для толщины 0,8 мм. Для большей толщины следует выбирать радиус, указанный производителем.

Правила монтажа вертикальных конструкций

К вертикальным конструкциям относятся стены теплиц, беседок, прочих строений, расположенные перпендикулярно или с небольшим наклоном. Требования к их герметичности ниже, поэтому допускается делать нахлест на одну волну.

Шаг 1. Раскрой материала. Отмеряют необходимую высоту листа и размечают его маркером. Листы отрезают с помощью ножовки или электролобзика. При этом лучше использовать пилку с мелкими зубьями по металлу или пластику – пилки для дерева крошат кромку поликарбоната.

Резка пилой

Шаг 2. Разметка отверстий. Прикладывают листы к опорам и отмечают маркером местоположение крепежных отверстий. По верху и низу вертикальных стен поликарбонат крепят в каждой впадине волны. Промежуточные крепления допускается делать через 2-3 волны во впадинах в шахматном порядке. При использовании поликарбоната для установки заборов и ограждений, достаточно два ряда креплений через одну волну.

Разметка мест крепления

Шаг 3. Высверливание отверстий. Сверлят отверстия сверлом по металлу диаметром на 3-4 мм больше, чем диаметр используемых саморезов. При сверлении начальная скорость должна быть небольшой, чтобы сверло не рвало материал.

Сверление отверстий

Шаг 4. Крепление первого листа. Начинают крепление с подветренной стороны преобладающих ветров. Устанавливают лист и выравнивают его с помощью отвеса и уровня. Закрепляют углы листа с краю стены с помощью саморезов с термошайбой. Также прихватывают лист по центру в двух-трех местах.

Правильное крепление саморезов

Шаг 5. Крепление последующих листов. Лист накладывают на предыдущий с нахлестом в одну волну профиля. Для особо ответственных конструкций можно использовать герметизирующую ленту. Закрепляют саморезами через оба листа сверху и снизу, также закрепляют лист по центру в двух-трех местах. После этого полностью закрепляют предыдущий лист. Так крепят все листы.

Обратите внимание! Арочные конструкции монтируют схожим образом: в нижнюю часть волны с герметизацией стыков с помощью ленты.

Схема устройства кровли навеса из листов профилированного поликарбоната

Монтаж профилированного поликарбоната на скатную крышу

Волновой поликарбонат используют для кровли с углом наклона не менее 15 градусов. Обрешетка под кровлю должна быть на расстоянии 0,5-1,2 м (в зависимости от толщины поликарбоната и снеговой нагрузки).

Обрешетка под профилированный поликарбонат

Раскрой материала выполняют так же, как для вертикальных конструкций.

Раскрой листа поликарбоната

Разметку и сверление производят по аналогичной схеме, но в верхнюю волну.

Сверление отверстий

Шаг 1. Крепление первого листа. Крепят листы поликарбоната, начиная с нижнего листа с подветренной стороны. Укладывают лист на обрешетку и выравнивают его. Размечают места креплений. Отступ от края листа должен быть не менее 50 мм, но не более 200 мм. Верх и низ листа закрепляют в каждую волну, промежуточные крепления – через 2-3 волны.

Крепление поликарбоната саморезами

Крепят поликарбонат на кровле в верх волны с помощью длинных кровельных саморезов с термошайбой – это позволит воде и снегу беспрепятственно стекать с крыши. При креплении важно располагать саморез строго перпендикулярно листу, без перекосов, и не перетягивать, чтобы не создавать местных напряжений.

Профильный поликарбонат закреплен на горизонтальной поверхности

Шаг 2. Крепление последующих листов в нижнем ряду. Нахлест соседних листов должен быть не менее двух волн профиля. Для крыш с углом наклона менее 45 градусов дополнительно используют герметизирующую ленту.

Лента герметизирующая

Шаг 3. Крепление следующего ряда. Каждый верхний ряд крепят поверх нижнего с нахлестом 20 см. Нахлест должен располагаться на обрешетке. Крепление при этом производят через оба листа в каждую волну.

Крепление листов к обрешетке

Шаг 4. Крепление конька. Для отделки верха крыши используют коньковую планку. Ее закрепляют с помощью кровельных саморезов  к обрешетке через лист поликарбоната.

Крепление конька

Обратите внимание! При монтаже поликарбоната нельзя ходить прямо по листам, для передвижения используют широкую доску, обернутую войлоком или мягкой тканью.

Передвижение по листам

Монтаж навеса из профилированного поликарбоната

Профилированный поликарбонат, благодаря его прочности и легкости, а также красивому внешнему виду, можно использовать для монтажа любых конструкций, в том числе овощных и цветочных теплиц и оранжерей. При соблюдении технологии монтажа, сооружение прослужит не менее 30 лет и будет радовать вас отличными эксплуатационными характеристиками и эстетичным внешним видом.

teplica-exp.ru
