Лестницы с забежными ступенями чертеж – Чертеж лестницы с забежными ступенями

Чертеж лестницы с забежными ступенями

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

Схема с названиями элементов забежной лестницыВернуться к оглавлению

Содержание материала

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

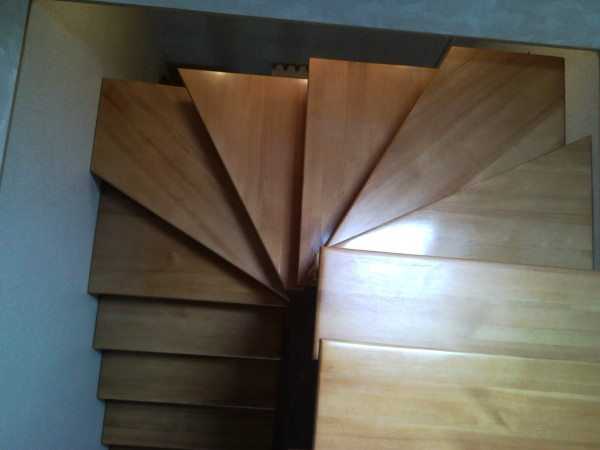

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Вернуться к оглавлению

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Вернуться к оглавлению

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
2. Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

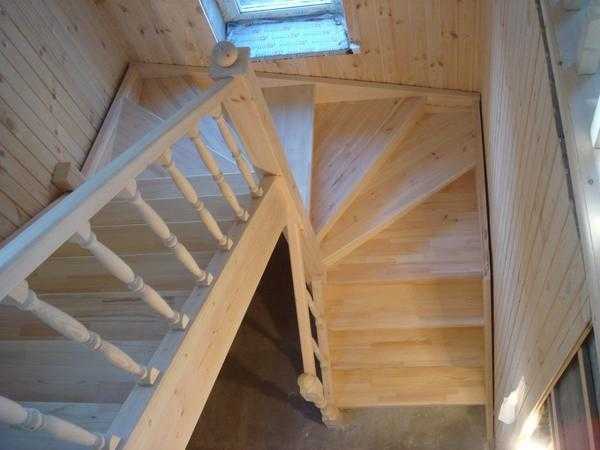

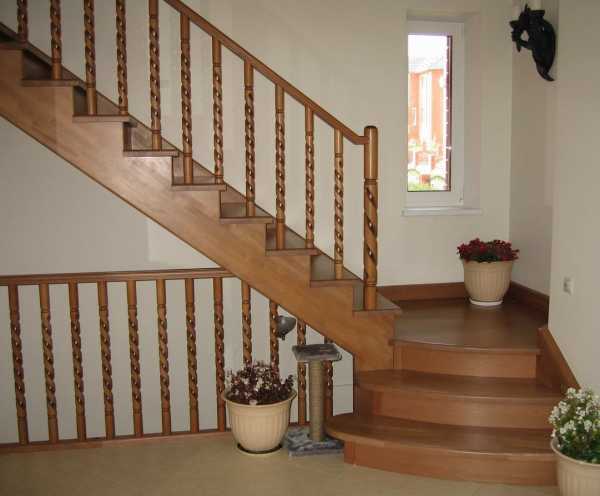

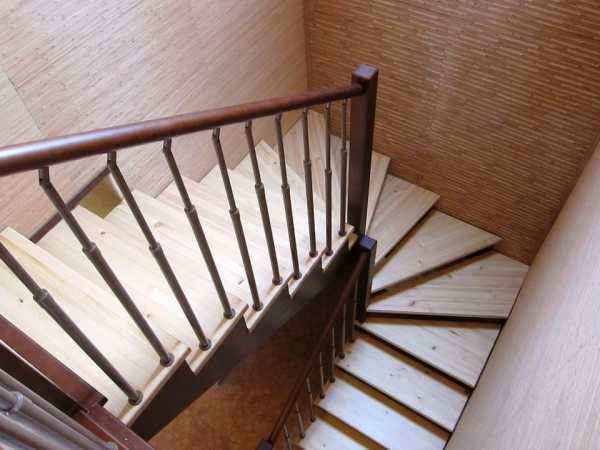

Классический внешний вид забежной лестницыВернуться к оглавлению

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

1. Определяют местоположение конструкции.
2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
4. Выбирают тип конструкции и стройматериала для нее.
5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

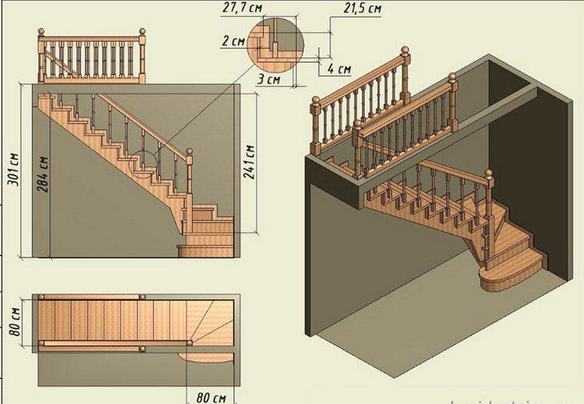

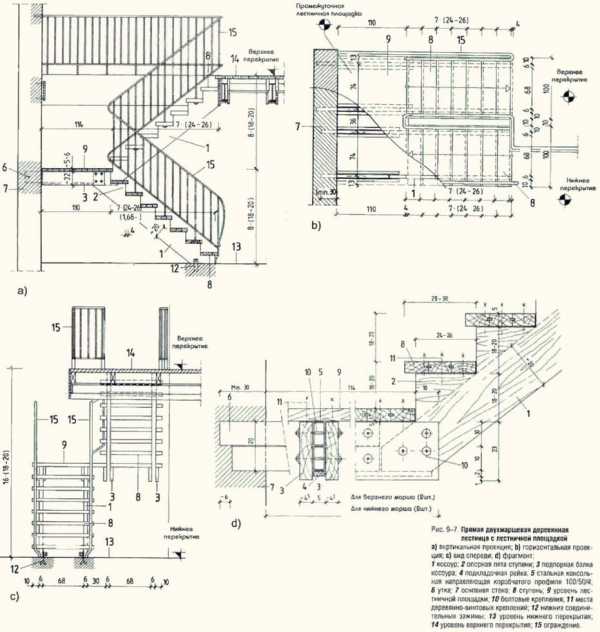

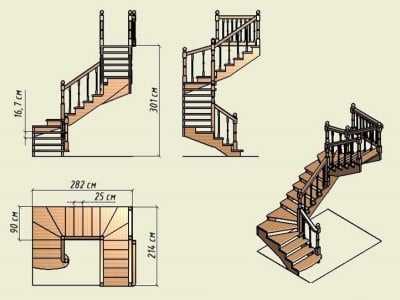

Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Вернуться к оглавлению

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

• Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
• Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
• Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Вернуться к оглавлению

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

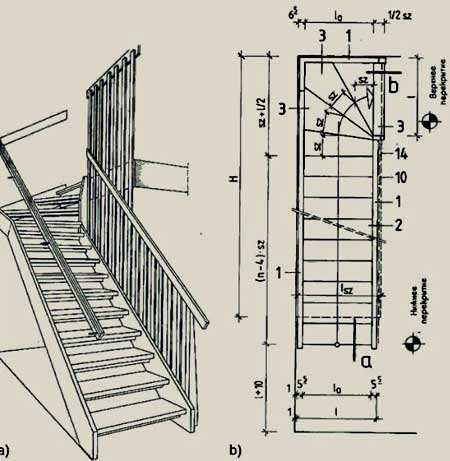

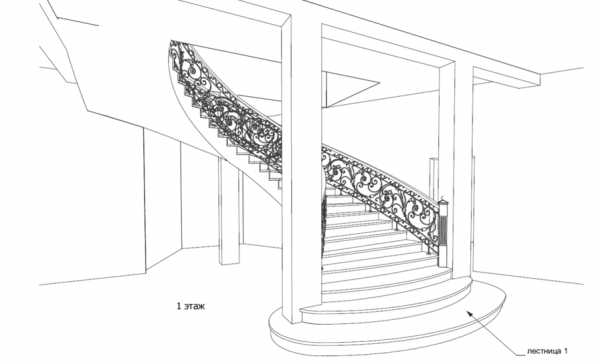

Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

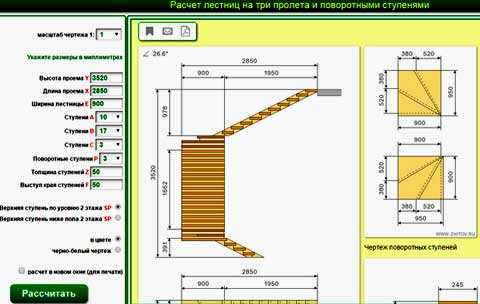

Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

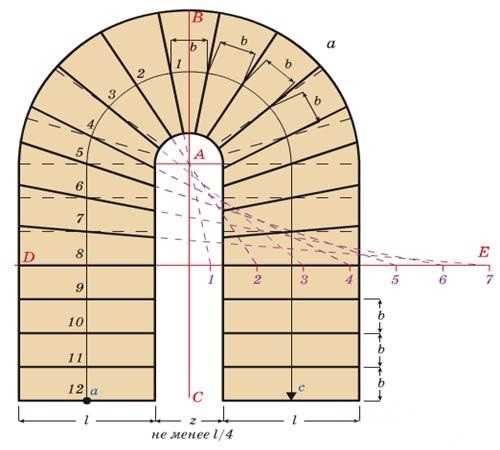

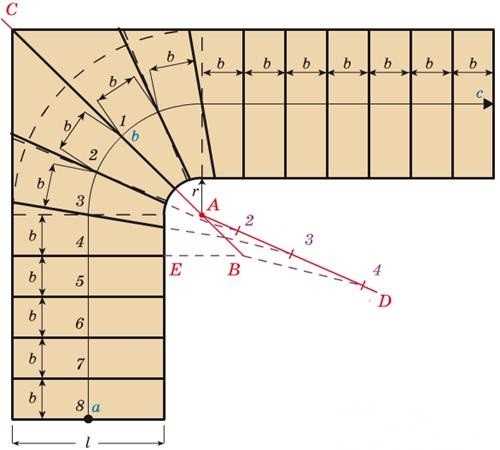

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

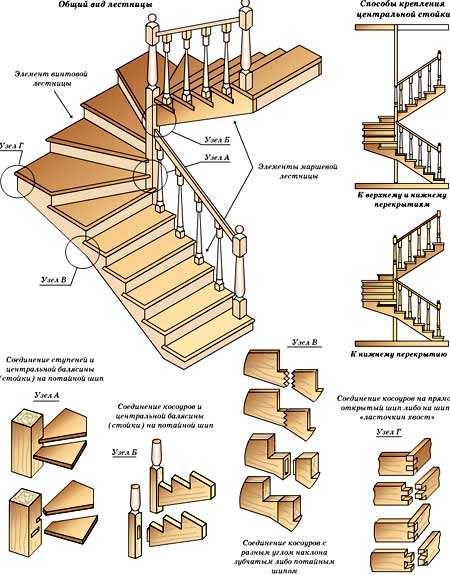

   Элементы забежной лестницы

4. От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
5. От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Вернуться к оглавлению

Материал и особенности монтажа

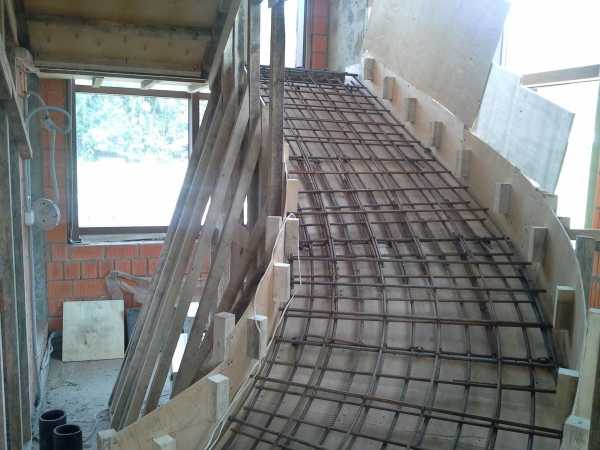

Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

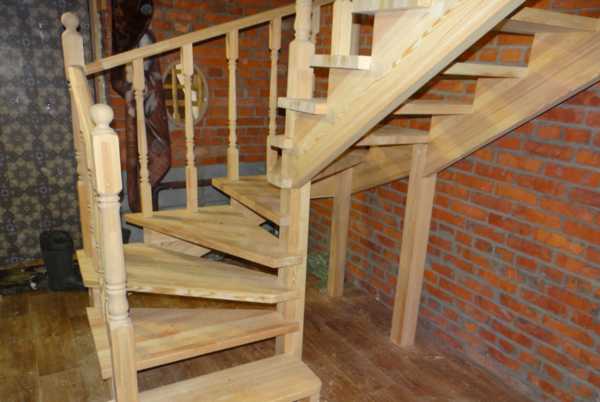

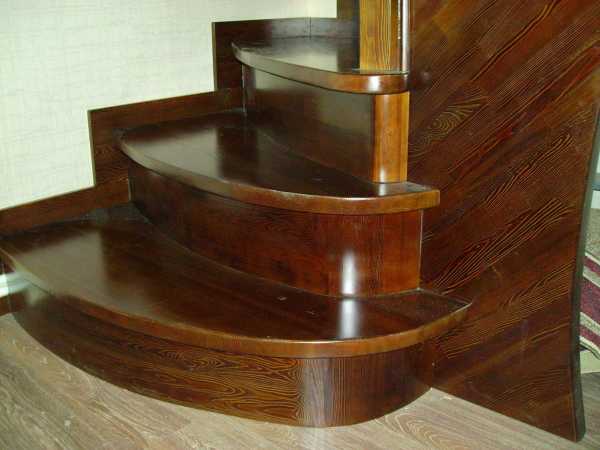

Пример дизайна и оформления забежной лестницы из дерева

Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.

Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

proekt-sam.ru

углы 90 градусов, Г-образная конструкция с поворотом на 180, чертеж на второй этаж

Лестницы с забежными ступенями обладают хорошими эстетическими качествами и длительным сроком эксплуатации

Такие конструкции могут быть деревянные, но допустимо использование метала в каркасе, а также есть возможность выбирать различный угол поворота ступеней. Проекты лестниц, ведущих на второй этаж, именно забежного вида, включают в себя такую особенность как то, что конструкции обустраиваются кругового типа и располагаются практически непрерывно снизу до верху.

Лестницы забежные: разновидности

Естественно, верхняя часть конструкции намного меньше по ширине, чем нижняя. Именно таким образом можно за счет ступеней заменить лестничную площадку, и сэкономить место.

Лестницы с забежными ступеньками бывают двух видов:

1. Поворотные под углом 90 градусов.
2. Поворотные, в которых углы составляют 180 градусов.

Вполне возможно сделать своими руками, и проектирование, и монтаж такого предмета интерьера, но предварительно стоит ознакомиться с достоинствами и недостатками, чтобы не разочароваться в будущем.

Среди преимуществ можно отметить:

• Возможность уменьшить площадь, которая отводится под лестницу, благодаря чему она становится более компактной;
• Визуальное увеличение пространства комнаты, что требуется даже для крупногабаритных коттеджей, ведь места много не бывает;
• Привлекательный внешний вид.

Среди недостатков специалисты отмечают:

• Психологический дискомфорт, который может появиться при поднимании по сужающейся лестнице;
• Сложность монтажа, а также проведения расчетов;
• Отсутствие комфорта, но это личное дело каждого человека, так как одни предпочитают обустраивать лестницы с площадкой, а другие без;
• Наличие риска травмирования при спускании, если конструкция была установлена неграмотно, без соблюдения норм и стандартов.

Изготовить деревянную лестницу вполне можно своими руками, если грамотно подойти к этому процессу. Подробнее про то, как это сделать, читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-derevyannoj-lestnitsy.

Расчет и чертеж лестницы с забежными ступенями

Чтобы избежать неприятных и чрезвычайных моментов после установки лестницы с забежными ступенями, стоит обратить внимание не только на их виды, но и на то, как должны проводиться расчеты.

Именно этот этап считается особенно важным, и он должен быть проведен максимально внимательно. Расчет ведется тогда, когда создается чертеж, как в разрез, так и целостный.

Высчитывая размеры, нужно пройти такие этапы, как:

• Высчитывание глубины по наружному краю каждой ступени, который не должен быть более 40 см;
• Вычисление средней глубины каждой ступеньки, которая бывает, в основном, 20 см;
• Выбор высоты ступеней, которая может варьироваться в пределах 12-22 см;
• Выбор максимального выступа с торцевой части проступей, который не превышает 4 см.

В основном, самая популярная лестница Г-образная. Ее проще чертить, и установка не доставит труда.

Чтобы определиться с размерами такого предмета в интерьере, нужно также учесть все нюансы:

1. Для повышения комфортности, нужно с глубины ступеней (С) вычесть их высоту (Д). В основном, она составляет 12 см.
2. Для обеспечения максимальной безопасности, нужна сумма С+Д, что равняется в среднем 46 см.
3. Для вычисления оптимального шага, потребуется суммировать 2Д+С, и составляет это примерно 62 см.

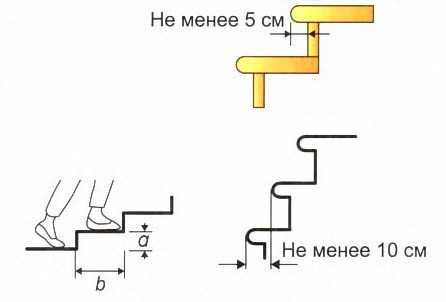

Углы ступеней лестницы и стандарты обустройства конструкции

Изготовление и проведение монтажа лестницы, как с поворотным видом, так и обычных, осуществляется исключительно в соответствии с стандартами ГОСТ и СНиП, с которыми нужно ознакомиться в первую очередь.

Для лестницы с забежными ступенями есть свои особенные рекомендации:

1. Максимальной глубиной ступеней в том месте, где они примыкают к стене, считается 40 см.
2. Минимальной глубиной ступеней там, где проводится монтаж к центральному каркасу, считается 10 см.
3. Минимальная допустимая глубина в центральной части забежных ступеней не должна быть менее 20 см.

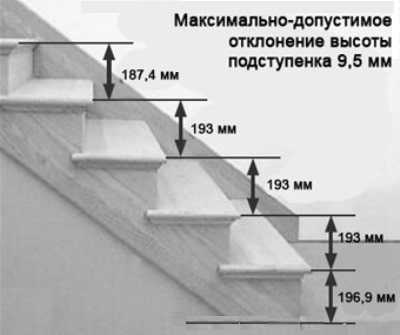

4. По высоте ступени не должны превышать 12-22 см.
5. Проступи не должны быть свисающими, более чем на 4 см.

Если у лестницы разворот равен 180 градусам, то должен быть специальный промежуток между верхним и нижним маршем не больше, чем четверть расстояния между левыми и правыми краями проступей. По высоте, перекрытия не должны превышать высоту в 2 м.

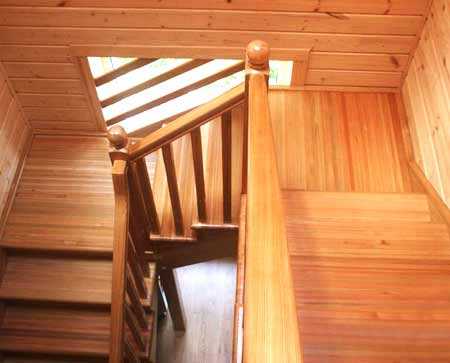

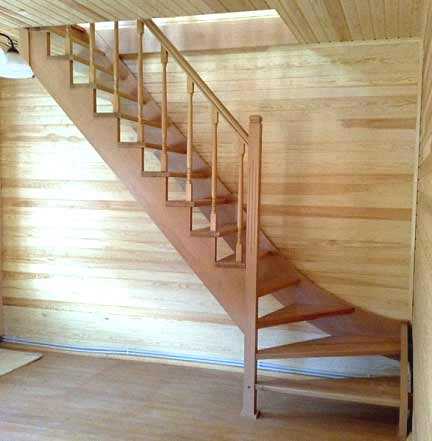

Удобная Г-образная лестница

При расчете конструкции лестницы, стоит делать упор не только на сами размеры, но и на прочность, а также на то, где и для чего она будет использоваться.

Для того чтобы рассчитать угловые лестницы, стоит воспользоваться:

• Специальным инструментом;
• Навыками в геометрии;
• Инструкцией;
• Рекомендациями и стандартами ГОСТ.

Естественно, если это обустройство способа подъема на второй этаж с первого, особенно в частном доме, нужно учесть тот факт, что возможно по ней будет подниматься мебель, будут бегать дети и подниматься люди преклонного возраста. Соответственно, конструкция должна быть прочной, долговечной и главное, удобной и максимально продуманной.

Лестницы должны быть ровными, но не скользкими, в каркасе должен присутствовать профиль из металла и древесина высшей категории.

Также потребуется выбрать конкретное число ступенек, которые будут отражены на чертежах и изготовлены при монтаже.

Основная особенность двухмаршевой лестницы — наличие промежуточной площадки между пролетами. О том, из чего можно сделать такую лестницу и какие к ним требования, узнаете тут: https://homeli.ru/remont-i-otdelka/lestnitsy/dvukhmarshevaya-lestnitsa.

Конструкции забежных лестниц и их особенности

Суть лестницы, в которой забежные ступени, в том, чтобы исключить из конструкции площадку.

А также:

• Заменить ее на ступени;
• Сделать предмет интерьера более компактным;
• Добавить комфорта и удобства.

Именно таким образом экономят пространство в частных домах, и есть возможность обустроить даже самые маленькие по габаритам жилые помещения. Специалисты не рекомендуют делать ступени по глубине более 40 см. Чем ближе ступень к стене, тем она будет ближе к центральной опорной части. Таким образом, можно увеличить радиус закругления ступеней, а также сэкономить пространство.

При глубине проступей более 40 см, увеличивается глубина центрального каркаса, и тем самым конструкция становится менее безопасной, что категорически запрещается. Это может стать причиной проламывания ступеней и вовсе чрезвычайных ситуаций с последствиями в виде травмы.

Лестницы забежные со ступенями в 90 градусов

На сегодня можно найти готовые угловые лестницы, причем различных видов, типов и высоты.

Среди поворотных есть два популярных типа:

• С разворотом в 90 ᵒ;
• С разворотом в 180 ᵒ.

Стоит заметить, что рассчитывая размеры конструкции самостоятельно, могут возникнуть проблемы именно с лестницами, которые обладают поворотом в 90 градусов. Форму приступков нельзя брать произвольную, нужно придерживаться четко стандартов.

В таком случае изделие будет прочным и безопасным, а также можно будет максимально удобно использовать объект и не переживать за последствия, что позволяет сохранить все особенности и нужные стандарты.

Следя за тем, какой шириной обладает каждый элемент лестницы, можно исключить допущения проблем и оплошностей. Увеличение ширины от узкой проступи до широкой должно проводиться плавно и без резких перепадов. Стоит заметить, что по ширине горизонтальная поверхность на самой большой из ступеней не должна равняться маленькой лестнице и должна быть, как минимум больше на 10 см.

Лестница с площадкой — одна из самых удобных лестничных конструкций. Про достоинства такой лестницы расскажем в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-s-ploshchadkoj.

Забежная лестница с поворотом на 180 градусов

Важно помнить о том, что если нет определенных навыков по установке лестничных конструкций, то желательно выбрать услуги профессиональных мастеров, чтобы быть уверенными на 100% в безопасности и прочности.

Основными требованиями к поворотным лестницам с углом до 180 градусов являются:

• Соблюдение ширины поворотных ступеней по краю не меньше 40 см;
• Соблюдение ширины поворотной ступени по середине не меньше 20 см;
• Соблюдение радиуса поворота в 30 см.

Выполнение всех ступеней, в том числе и поворотных, по одной линии.

Лестница с забежными ступенями своими руками (видео)

Благодаря этому, лестница будет выглядеть стильно, модно и, самое главное, комфортно. Приобретая лестницы готового плана в магазине, нужно при сборе и установке четко проверить наличие всех нужных составляющих и крепежей.

Дизайн забежной лестницы (фото в интерьере)

Оцените статью: Поделитесь с друзьями!

homeli.ru

Чертеж лестницы с забежными ступенями

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
E — ширина лестницы
F — выступ ступеней
Z — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

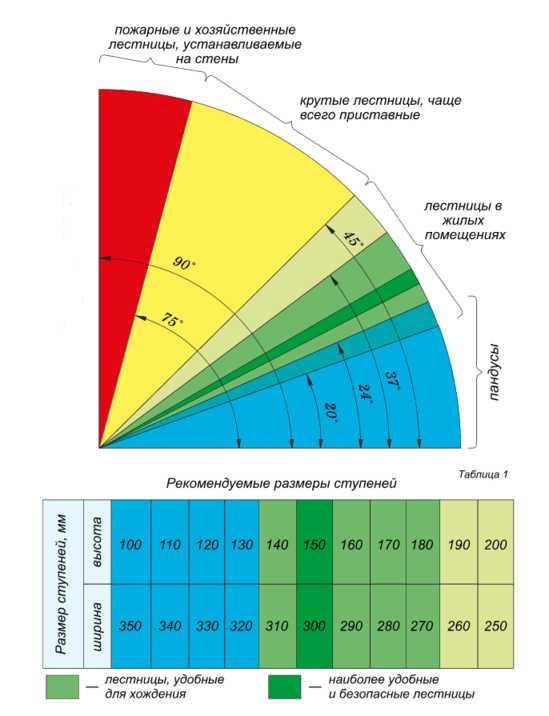

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

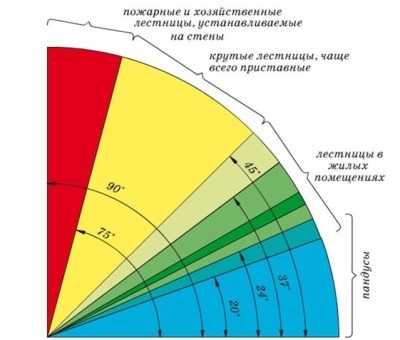

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Лестница с забежными ступенями: прямые и многомаршевые конструкции

Для экономии пространства в помещении или при острой нехватке такового в качестве сообщения между этажами обустраиваются забежные лестницы. В таких конструкциях наружная сторона проступи всегда больше внутренней, что позволяет увеличивать площадь опоры для стопы человека. Ниже мы поговорим о свойствах, местах применения и расчётах таких сооружений, а также посмотрим видео в этой статье по данной теме.

Забежная лестница с поворотом на 180 градусов из дерева

Прямые и многомаршевые лестницы

Данная конструкция сделана с уклоном косоуров 45⁰

Как мы уже говорили, забежная лестница своими руками монтируется в случае дефицита пространства и её наклон более крут, чем у обычной. Такие модифицированные ступени делаются для увеличения площади опоры стопы и ощущения безопасности нога должна умещаться на ней минимум на 70%. Это означает, что ширина проступи будет начинаться от 25 см и более (узнайте здесь, как сделать забежные ступени для деревянных лестниц ).

Как рассчитать забежные конструкции при повороте на 180⁰

Как сделать забежные ступени для деревянных лестниц

• На крутых лестничных спусках, какими можно назвать уклоны от 40⁰ и более, а также для того чтобы не делать площадку между маршами при поворотах, используют забежные ступени. Этим обеспечивается не только комфорт, но и безопасность, особенно на спуске, когда нога опирается на пятку и есть большая вероятность её проскальзывания при недостаточно широкой опоре..

Предельный выступ и заступ проступи

• Недостаток ширины проступей особенно ощущается на винтовых конструкциях или поворотах, где проступь сужается к центру, поэтому наиболее узкая её часть должна быть не менее 100 мм, ведь при спуске это окажется максимальной площадкой для расположения стопы. А вот нависание проступи следует ограничить 50 мм, чтобы при подъёме носок не цеплялся за нависающую часть. Расстояние между параллельными маршами должно получиться не менее ¼ их ширины, как того требует инструкция, чтобы проступи на повороте были достаточно широкими.

Два способа расчёта забежных лестниц

• Обратите внимание на схематический рисунок вверху, и вы увидите два варианта конструкций с параллельными маршами, где площадку заменяют забежные ступени. На варианте «а» проведена средняя линия движения ABC, где отмечена ширина проступей (заметьте, что линия BC разделяет среднюю проступь точно по середине, на две равные части). Так у нас получаются деления 1, 2, 3, 4 и так далее, сколько будет ступеней.

Совет. Чем больше в расчёте окажется прямых ступеней, тем удобней получится лестница, а переход будет не так заметен.

• Из прямых ступеней, которые показывает данная схема забежной лестницы на рисунке 11 пунктиром, захвачены три из них – 6, 7, и 8. Линия DE в данном случае, ограждает прямую ступень 8, с которой начинается коррекция ширины проступей, и центр A соединён с делениями 1 и 2 на черте движения. Эти линии продолжаются до пересечения с DE, где образуется отрезок 1-2, откладывая который от пункта D к пункту E, образуются точки 3, 4, 5, 6, 7.
• Эти пункты соединяются прямыми линиями с точками, которые соответствуют по номерам, отмеченным на линии движения. Как результат графического расчёта, мы имеем проекцию формы проступей для забежных ступеней на левой половине конструкции. Точно такой же расчёт следует произвести и для правой стороны.
• Другой чертеж забежной лестницы на рисунке «б» показывает, регулировку забежных ступеней согласно принятой норме. От точки b по линии движения отложена ширина, но это сделано таким образом, чтобы линия DB пересекала проступь 1 посредине, разделяя её на равные части. Затем, берём число прямых ступеней, а в нашем случае это 6, 7, 8, получаем отрезок AB и от вертикальной линии DB проводят к нему наклонную AC под любым углом менее 90⁰, и на ней наносите 7 делений.
• Эти семь делений должны соответствовать семи корректируемым ступеням (масштаб не имеет значения). Но размеры делений должны с каждым разом увеличиваться на одну часть, то есть, начиная от точки A, первое деление будет равняться 2, второе – 3 частям и так далее. Для чертежа можно использовать любые размеры, где одна часть будет составлять 5, 10 или 15 мм – всё будет зависеть от масштаба рисунка.
• Пункт B соединяется с пунктом C и если параллельно им из каждой точки провести линии, то на вертикали AB у нас получатся соответствующие отрезки. А теперь соединяем точки пересечения с точками 2, 3, 4, 5 и так далее, и продолжаем их до стены, которая окружает клетку – так мы получаем горизонтальную проекцию формы забежных ступеней.

Как рассчитать конструкции при повороте на 90⁰

Поворот марша на 90⁰

• Такая конструкция, как забежная лестница с поворотом на 90 градусов (см. фото вверху) подразумевает гнутые косоуры, тетивы или другие опоры, которые будут повторять плавный изгиб, поэтому их чаще всего изготавливают без плавного перехода, а под прямым (острым, тупым) углом. Расчёт такой конструкции можно произвести подобным верхнему вычислению образом, при помощи той же графики (см.также статью Расчет лестницы с забежными ступенями – как сделать все правильно ). Последовательность таких работ указана на нижних чертежах.

Расчет лестницы с забежными ступенями – как сделать все правильно

• На данных чертежах указана вся последовательность действий, и вы можете произвести все виды работ в домашних условиях. К определённым частям схемы даются пояснения непосредственно на рисунке.

Чертёж поворота на 90⁰ №2

• Графические расчёты не дают идеального результата, поэтому в процессе отрисовки эти размеры можно изменять, но это не должно затрагивать ширину проступи по центральной линии движения. То есть, для некоторых проступей можно изменить ширину одной или другой стороны, не затрагивая при этом середину.

Совет. Когда вы будете переносить размеры с чертежа на реальный объект, обязательно суммируйте всю цепочку, чтобы она не превысила существующие параметры размеченного в помещении места.

Расчёт прямой лестницы с забежными ступенями

Расчёт количества ступеней

• Для того чтобы рассчитать количество ступеней на марше прямой лестницы, нужно отметить три точки – A, B и C, где A. это место пола второго этажа на стыке с маршем, B – место на нижнем уровне под точкой A, и C, это нижний конец марша на уровне точки B. Таким образом, мы получаем треугольник ABC, по которому и будем ориентироваться.
• В данном случае отрезок CB у нас составляет 4м, что означает разницу горизонтального положения нижней и верхней точки марша. Отрезок AB у нас имеет 2,5м, что означает разницу между конечными вертикальными точками расположения марша. Подъём получается несколько крутоват, но для этого и существуют забежные ступени.
• В данном случае можно сделать либо 14, либо 15 ступеней, тогда их высота получится 17,8 см и 16,6 см соответственно. Подойдут оба варианта, только при увеличении количества ступеней снижается ширина проступи.

Расчёт ширины проступей

• Чтобы рассчитать чистую ширину проступи (без свеса) нужно значение CB разделить на предполагаемое количество ступеней, значит, 400/15=26,6 см, а 400/14=28,5 см, что с добавлением свеса в 3-5 см образует шикарную проступь, вполне достаточную для комфортного спуска-подъёма.

Расчёт длины косоура

как создаются межэтажные лестницы своими руками ).

Правила проектирования лестниц и некоторые чертежи в помощь

Нередко в целях сложно-объяснимой экономии будущие владельцы загородной собственности нанимают разных исполнителей. Дом возводится одним подрядчиком, а внутреннее обустройство доверено абсолютно другой компании. В результате чего проектирование лестниц нужно «приспосабливать» к заданным условиям, тем более что зачастую архитектором данные конструкции прорисовываются лишь абстрактно.

Знать о том, как проектируются лестницы, необходимо и тем, кто самостоятельно строит дачный домик. Ведь, несмотря на кажущуюся простоту, предназначенную для комфортного безопасного перемещения конструкцию нельзя отнести к списку простейших.

Содержание

Выбор материала для лестницы определяет капитальность дома и степень огнестойкости строения. На выбор формы влияет площадь, выделяемого под строительство лестницы пространства, высота потолков, архитектурный стиль. Самой удобной, обеспечивающей максимально безопасный подъем и движение в обратном направлении признают пологую конструкцию с одним маршем и 15ю ступенями.

Проектирование лестниц: типы конструкций, чаще всего применяемые в загородном строительстве

Однако ограниченность пространства зачастую заставляет искать альтернативные компактные в площади варианты, устанавливать сложные винтовые лестницы: чертежи их с забежными ступенями можно «вписать» практически в любой проект. Сооружение с двумя маршами займет больше пространства, чем винтовой вариант, но меньше, чем простой пологий аналог. В его проекте могут быть, как забежные ступени, так и площадка между маршами.

Чертеж лестницы на второй этаж: слева конструкция с забежными ступенями, справа двухмаршевый вариант с лестничной площадкой

Если предполагается проектирование и изготовление лестниц выполнять полностью самостоятельно, то обратить пристальное внимание желательно на древесину в качестве стройматериала. Она проще в обработке, незначительные ошибки можно будет исправить и переделки не будут излишне дорогостоящими. В отличие от монолитных сооружений, залитых из бетона, все составляющие будущей конструкции не нужно делать на объекте. Собирается она из отдельных элементов, как и лестница металлическая: чертеж может быть рассчитан на строительство любого из существующих типов (винтового, двухмаршевого, пологого, П-образного, полукруглого и др.).

Чертеж простой одномаршевой лестницы на второй этаж

Предваряют проектные работы замеры, нужно точно измерить площадь в плане, размеры проема, высоту от нижнего перекрытия до потолка и мощность верхнего перекрытия с толщиной напольного покрытия. Если замеры выполняются с наличием только черновых полов на обоих этажах, нужно учесть предполагаемую высоту будущего пола.

При недостаточно широком проеме придется увеличивать отверстие, прорубать бетон или отпиливать излишки деревянных балок.

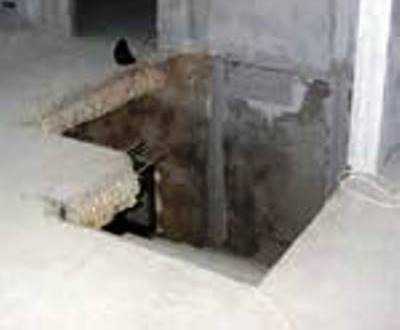

Зачастую для проектируемой лестницы приходится увеличивать проем

Внимание. В проемах для лестниц не должно быть никаких коммуникаций.

Чтобы сделать грамотный чертеж лестницы на второй этаж, потребуется точный план помещения на первом. На нем должны быть точно указаны ниши, выступы, окна и двери, если они будут примыкать к лестнице. Замеры дверей выполняются по наличникам, для точного обозначения окна потребуется еще и расположение его относительно пола и габариты подоконника.

Чертеж лестницы с забежными ступенями: ширина в самом узком месте забежной ступени не должна быть меньше 10 см

Необходимые для дальнейших расчетов характеристики:

Все указанные параметры зависимы друг от друга, нельзя ни один из них просто назначить произвольно.

[include id=»1″ title=»Реклама в тексте»]

При перемещении по лестнице в любом из направлений пользователи не должны испытывать дискомфорт с ощущением слишком узкого пространства и опасности. Под шириной понимают расстояние между двумя поручнями или расстояние между поручнем и ограждающей стеной. Осуществляется ли проектирование винтовых лестниц или элементарных одномаршевых конструкций, для определения данного параметра используются равнозначные строительные стандарты:

• 125 см закладывают в проект при желании добиться повышенной комфортности;
• 110 см, если сооружение будет расположено между двумя стенами;
• 90 см, если конструкция имеет два ограждения либо примыкает одной стороной к стене;
• 80 см с одним ограждением допустимы, если не предполагается использовать лестницу для переноски крупногабаритных предметов;
• 70 см уместны в садовых домиках и в бытовых помещениях.

Ширина лестницы должна обеспечивать свободный проход, не создавать дискомфорта и не внушать ощущение опасности

Следует знать, что под винтовые лестницы чертежи должны выполняться с учетом минимальной ширины в 110 см, оптимальный размер 140 см. Шириной винтовых конструкций является расстояние от края ступени до опорной центральной стойки. Если марши лестниц будут направлены друг другу «навстречу», между ними должно быть расстояние минимум в 10 см.

Параметр взаимосвязанный с габаритами ступеней и с площадью проектируемого сооружения. Крутые лестницы занимают мало места, но не отличаются комфортом, пологие варианты удобны, но полезной площади отнимут немало. Желающие совместить комфорт и безопасность перемещения с минимальной потерей площади выбирают двухмаршевые типы, сами выполняют или заказывают чертеж лестницы с забежными ступенями или проект конструкции с лестничной площадкой.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°, чем круче лестница, тем опасней подъем и спуск по ней

• Вместо лестницы с уклоном 23º можно устроить пологий пандус.
• Наиболее комфортабельный уклон свыше 23º, меньше 37º.
• Уклон в 45º переводит конструкцию в разряд сооружений, спускаться по которым можно, только повернувшись лицом к лестнице.

Свыше 50º уклон может быть только у приставной лестницы.

Самым удобным для перемещения в обоих направлениях по лестнице признано соотношение, равное сумме ширины проступи (g) с умноженной на два высотой подступенка (h).

g + 2 h = от 62 до 64 см (стандартный шаг взрослого человека по прямой траектории)

Любые вариации со значениями высоты и ширины ступени должны отвечать данному требованию. В зависимости от крутизны будущего сооружения и личных предпочтений расчетным образом подбирают размеры ступеней.

Проектирование и изготовление лестниц: расчет ширины проступи и высоты проступенка зависит от крутизны сооружения и личных предпочтений

Ногу удобно поднимать на высоту не более 32 см, но максимально комфортной высотой ступени считают 15 см. Делать подступенок выше 17 см не рекомендовано. Если выполняется проектирование деревянных лестниц, конструкций из бетона или металла с двумя и более маршами, следует помнить, что удобней всего, чтобы в одном марше было 10-15 ступеней.

В зависимости от назначения лестницы выбирается ширина проступи. Минимум ее 20 см, стандарт 32 см, рекомендованный предел 40 см. Допустимо нависание проступи над подступенком, если габариты конструкции не позволяют сделать достаточно широкую проступь. При проектировании забежных ступеней следует учесть, что меньше 10 см ширины их в узкой части быть не должно.

Максимальное допустимое отклонение высоты подступенка последней ступени в марше

Обратите внимание. Все ступени лестницы должны быть конгруэнтны: с равной шириной и высотой. Максимальное отклонение 0,5 см.

[include id=»2″ title=»Реклама в тексте»]

Количество проступей в маршевых лестницах с площадками всегда на одну единицу меньше, чем количество подступенков, так как одна из проступей располагается на площадке.

Проектировщик лестницы с прямым маршем традиционно прокладывает ее посредине. А вот в криволинейных конструкциях среднюю линию маршей мысленно проводят в 0,4-0,5 м от стойки или края пролета. Ширина забежных ступеней вдоль средней линии должна быть равнозначна ширине ступеней простых прямых маршей.

Средняя линия в проектах с забежными ступенями проходит в 40-50 см от внутреннего ограждения, вдоль средней линии ширина проступи должна быть равна ширине ступени с прямым маршем

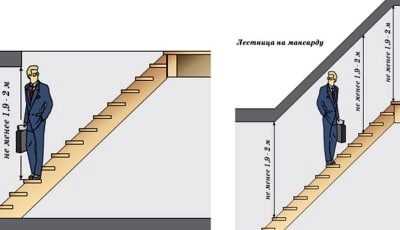

Просвет – характеристика, которой стоит уделить внимание, если самостоятельный проектировщик заинтересован в обеспечении комфорта.

Комфортный для передвижения просвет должен быть соблюден и при проектировании винтовых лестниц, и при создании проекта простой маршевой конструкции и при изготовлении лестницы на мансарду

Замечено, что при высоте прохода, превышающей рост идущего по лестнице человека на 5 см, он инстинктивно будет пригибаться и втягивать голову. Потому нормой просвета признана высота от 1,9м до 2,0м. Высота прохода по всей протяженности лестницы должна быть равнозначной.

Разобравшись с нюансами проектирования, с задачей расчета и построения лестницы без проблем справится каждый желающий обеспечить свой дом надежной удобной конструкцией. Сведения об особенностях проектирования помогут владельцам загородных особняков, доверившим строительство лестницы сторонним исполнителям, грамотно отслеживать выполнение.

Рекомендуем похожие статьи

Лестница на мансарду своими руками — обзор различных схем и технологий строительства

Здравствуйте. Хочу узнать вот что: купили с мужем домик, но лестница в нем хилинькая. Хотим сделать свою по моему дизайну. Нужно ли разрешение от архитектора? Могу ли я сама придумать дизайн и может ли построение заняться мой муж? У вас в статье я нашла довольно интересные чертежи и они меня заинтересовали. Можно ли по ним самому сделать ?

• Как подключить стиральную машину своими руками к водопроводу или баку
• Подъем грузов без спецтехники – как рассчитать и сделать полиспаст своими руками
• Как пользоваться разными видами тестеров и советы по выбору мультиметра
• Что такое шабер – техники шабрения и изготовление своими руками

• Стандартные размеры дверных проемов, правила расчетов для покупки
• Монтаж и установка газовых котлов — требования и правила, способы и нормы установки
• Как почистить ковер в домашних условиях: народные способы, ценные советы
• Как построить туалет на даче своими руками: поэтапные фото и видео инструкции

Видео-архив Мы собрали огромную коллекцию обучающих видео строительстве

Источники: http://www.zhitov.ru/lestnica3/, http://sdelai-lestnicu.ru/osobennosty/102-lestnica-s-zabezhnymi-stupenyami, http://strmnt.com/dom/build/stairs/proektirovanie-lestnic-i-chertezhi.html

lestnica-mpl.ru

Как построить лестницу на второй этаж с забежными ступенями

Расчет г-образной лестницы с забежными ступенями

Лестница с забежными ступенями это своеобразный симбиоз двухмаршевой и винтовой лестницы. Подобная лестница, при условии грамотного расчета, способна придать нотку элегантности частному дому. Но изготовление г-образной лестницы – не простое дело, к которому нужно подходить, вооружившись точными расчетами.

Г-образная лестница

К конструированию лестницы с забежными ступенями нельзя приступить, основываясь только на стандартных размерах и требованиях предъявляемых к лестницам в частных домах, потому, что такая лестница рассчитывается для каждого помещения индивидуально.

Для расчета г-образной лестницы существует два основных пути – математический и графический, но каждый из них требует тщательности и внимательности, потому как ошибка, закравшаяся в расчеты и вовремя не обнаруженная, в конечном итоге может дорого стоить и привести даже к переделке лестничной конструкции.

Графический расчет может быть выполнен двумя способами – при помощи чертежной бумаги или же можно воспользоваться графической компьютерной программой для построения чертежей.

Математический метод расчета еще сложнее, т.к. требует специфических математических знаний и правильного применения формул.

Расчет ступеней

Можно рассчитать лестницу, основываясь на базовых параметрах необходимых для конструирования:

• Прежде всего, следует обозначить серединную линию лестничного марша – это линия, которая проходит вдоль всей лестницы, по центру ступеней, а через забежные ступени, проходит параллельно узкому краю ступеней, закругляясь или изгибаясь.
• Радиус поворотных ступеней должен определяться особенностями помещения и удобством расположения лестницы.
• Угол поворота рассчитывается исходя из проекции лестницы на плоскость пола.

Проект Г-образной лестницы

При расчете конструкции стоит вооружиться знанием пропорций, которых стоит придерживаться для безопасного и комфортного использования лестницы.

Для составления этих пропорций нужны следующие измерения:

• Ширина лестничного марша – эта величина зависит от проема в который должна вписаться лестница, но при этом стоит учесть, что значение не может быть меньше метра, в соответствии с требованиями техники безопасности.

  Ширина лестничного марша

• Длина лестницы, которая измеряется в проекции на плоскость.
• Радиус поворотных ступеней по внешнему краю, который должен вписаться в отведенный для конструкции проем.
• Ширина ступеней, для этого значения, так же стоит учитывать минимальное допустимое значение, которое обеспечит безопасное использование и составляет не менее 26-30 сантиметров.

  Ширина ступеней

Для того чтобы лестница изгибалась по правильной линии, следует соблюсти еще одно правило – в одном лестничном марше должно быть не менее 5 и не более 9 поворотных ступеней.

Существует еще ряд параметров, характерных для г-образных лестниц и которые в обязательном порядке следует учесть при ее проектировании и установке:

• Ширина забежной ступени в самом узком месте должна по стандарту быть не менее 15-20 сантиметров.

  Расположение забежной ступени

• Длина поворотной ступени составляет среднюю стандартную ширину лестничного марша, а вот высота, как правило, на треть меньше прямых ступеней лестницы.
• Угол наклона лестницы с забежными ступенями не должен превышать 35 градусов, хотя для остальных, стандартных, лестниц это допускается.

  Углы поворота лестниц

Расчет с-образной лестницы с поворотом на 90 градусов и угловой промежуточной площадкой

С-образная лестница – это конструкция с беспрерывным радиусным поворотом. Такая лестница может устанавливаться, как альтернатива двухмаршевой лестнице, и так же как на двухмаршевой на с-образной лестнице может быть установлена промежуточная площадка.

С-образная лестница

С-образную лестницу еще иногда называют П-образной и ей характерны следующие преимущества:

• Значительная экономия места при прочих достоинствах свойственным двухмаршевым лестницам.

  П-образная лестница с забежными ступенями

• При установке лестницы с забежными ступенями не только экономится, но и визуально расширяется пространство.
• С-образная лестница дает неограниченную свободу в выборе дизайнерского решения.

К определенным сложностям можно отнести такие нюансы:

• При движении по с-образной лестнице, идти придется только по внешнему радиусу, потому что создается подсознательное ощущение, что некуда поставить ногу в узкой части ступени.
• Сложная конструкция не оставляет права на ошибку, т.к. любой, даже малейший, промах в расчетах, даже если не будут заметны визуально, то в конечном итоге могут привести к дискомфорту при использовании лестницы и травмам.

При расчете конструкции лестницы не стоит забывать о двух особенностях, которые характерны с-образных лестниц – при расчетах лестничной конструкции расстояние между маршами должно быть заложено в значении равным одной четверти ширины ступени, а расстояние между проемом и лестничным маршем должно составлять не менее двух метров.

Расчет конструкции С-образной лестницы

Для того чтобы разметить чертеж лестницы, нужно определиться с центральной точкой сгиба лестничного марша. Затем определяется количество ступеней на поворотном участке лестницы, как правило, их должно быть не менее 5, но чем их больше, тем удобнее пользоваться лестницей.

Ширину ступени лестницы можно рассчитать при помощи еще одного приема, для этого необходимо знать длину шага среднестатистического человека – она равна примерно 65-75 сантиметров и чтобы, вычислить оптимальную высоту ступени, нужно эту цифру разделить на 4 , то получится высота ступени равная 16-18 сантиметрам, комфортная для подъема.

Расчет ширины ступеней

Если существенно занизить высоту ступеней, то при ходьбе по такой лестнице постоянно будет возникать подсознательное желание перешагнуть через пару ступенек и лестница будет занимать значительное пространство.

А если же решить экономить пространство и сделать ступени слишком высокими, то пользование такой лестницей будет доставлять дискомфорт из-за необходимости прилагать значительные усилия.

С-образную лестницу можно установить с площадкой, такая лестница выглядит более привычно, но занимает значительно больше места и соответственно требует более внушительного вложения средств, для конструирования и установки.

С-образная лестница с площадкой

Но не смотря на материальные затраты, такой лестницей будет гораздо удобнее пользоваться и, что не маловажно, значительно безопаснее.

Промежуточная площадка условно разбивает лестницу на две части, что делает подъем мене утомительным и энергозатратным. Не смотря на то, что формально с-образная лестница занимает больше места по сравнению с остальными аналогами лестничных конструкций, но как правило, если избирается такой вид лестницы, то при проектировке дома закладывается так называемая лестничная клетка, которая не занимает жилое пространство.

Проект дома с С-образной лестницей

Благодаря своей конструкции поворотные лестницы с промежуточной площадкой являются более пологими, но при этом выдерживают симметрическую графическую линию, которая структурирует пространство.

П-образная лестница с промежуточной площадкой

Проектирование

Металлическая двухмаршевая лестница с поворотными ступенями онлайн

Проектирование двухмаршевой металлической лестницы происходит, основываясь на стандартных приемах и принципах, при помощи которых, рассчитываются лестницы из любого материала и принципиальных отличий в этом вопросе нет.

Проектирование двухмаршевой металлической лестницы

Но, все же, материал из которого планируется изготовить лестницу, вносит свои коррективы на этапе проектировки лестничных конструкций. Прежде всего, это относится к расчету нагрузки в местах креплений и соединений, на этот фактор, несомненно, может повлиять материал, из которого будет изготовлена лестница.

Лестницы, изготовленные из метала, имеют ряд плюсов по сравнению с лестницами, изготовленными из других материалов:

• Прежде всего, это долговечность, которую в полной мере не может гарантировать не один материал так, как это может гарантировать металлическая конструкция.
• Прекрасная возможность и пространство для маневрирования в стилистическом оформлении, так как металл можно комбинировать с любыми другими материалами.

  Комбинированная лестница

• Низкая стоимость каркаса лестничной конструкции.

При проектировании металлической лестницы особое внимание стоит уделить нагрузке, которая буде оказываться на отдельные элементы лестницы.

Для того чтобы рассчитать максимально допустимую, для данной лестницы нагрузку необходимо – вес всей лестничной конструкции (тут учитывается количество ступеней и их площадь) умножить на коэффициент минимально допустимой прочности, который равен числу 1,1 – в результате мы получим среднюю нагрузку которую способна выдержать лестничная конструкция.

Расчет нагрузки на лестницу

А чтобы обезопасить себя от опасных сюрпризов, на случай переноски по лестнице каких либо тяжелых предметов или грузов, необходимо вычислить коэффициент максимально допустимой нагрузки, которую способна выдержать лестница.

Для этого предыдущий полученный результат умножаем на 1,4 – это даст гарантию, того, что при переноске по лестнице, скажем тяжелого шкафа, лестница не деформируется и не обрушится. Но для безопасной эксплуатации лестницы, следует, все таки, прибегнуть к превентивным мерам и дополнительно укрепить сварочные швы.

При использовании графического метода проектировки металлической лестницы, нужно определить масштаб, в котором будет создаваться проект. Для построения чертежа будущей лестницы лучше всего использовать чертежную бумагу, так называемую миллиметровку, при помощи которой легко будет построить и чертеж, а главное заложить и рассчитать масштаб лестницы и снять размеры с готового чертежа.

При построении графического изображения лестницы нужно построить два изображения – горизонтальны и вертикальный разрез будущей лестницы. Использование графического метода проектирования лестничного марша из металла позволяет наглядно увидеть особенности лестницы и при необходимости их откорректировать.

Угол поворота, количество забежных ступеней, размеры ступеней, ширина марша, длина лестницы – все эти параметры закладываются в чертеж, и на выходе получается лестница, соответствующая всем выдвигаемым требованиям.

Рассчитать металлическую поворотную лестницу помогут онлайн сервисы, которые сделают это в разы быстрее построения чертежа. Как правило на ресурсах предоставляющих такую услугу не составит труда найти программу которая бесплатно рассчитает лестницу.

Для того, чтобы воспользоваться таким ресурсом нужно вооружиться некоторыми цифровыми данными, которые запросит программа для корректного расчета лестницы.

Расчет лестницы с помощью программы

Прежде всего – это, конечно же, высота проема в который планируется вписать лестницу в миллиметрах, стоит обратить внимание, на то, что все измерения должны быть максимально точными, вплоть до миллиметра, потому что, если вдруг программе будут предоставлены не верные данные и рассчитанные лестница не подойдет по габаритам в требуемое помещение, то в этом будет виновата не программа, а хозяин будущей лестницы, которому, к тому же, придется понести материальные убытки, связанные с, возможными, переделками конструкции.

Высота проема

Поэтому к проектированию лестницы на этапе расчетов следует отнестись с максимальным вниманием. В программу вводятся следующие данные: длина проема, ширина планируемого лестничного марша, предполагаемого количество ступеней, из них забежных, количество и желательный размер подиумных ступеней, толщина ступеней и размер навесного края ступени.

Подиумные ступени

Далее можно выбрать предпочтительные характеристики для лестницы – по какому уровню должна быть выставлена последняя, верхняя ступень лестницы относительно пола второго этажа, формат в котором предпочтительно получить чертеж, вот собственно и все базовые требования от программы.

Но при внесении всех цифровых данных, следует опираться не только на желаемые параметры, но и на те, требования, которые предъявляются к лестницам по технике безопасности. Потому, что если сконструированная лестница будет эффектно выглядеть, прекрасно впишется в интерьер, но будет не удобна при эксплуатации или повлечет за собой падение, вследствие неправильного расчета, ее все равно придется переделывать.

Бетонная двухмаршевая лестница с поворотными ступенями онлайн

Бетонная лестница с поворотными ступенями может занять достойное место в дизайнерском оформлении частного дома.

Бетонная лестница с поворотными ступенями

При проектировании такой лестницы алгоритм действий ничем не отличается от проектирования лестниц других типов – определение размеров и параметров, комфортного угла наклона и линии изгиба лестничного марша.

Но при проектировании бетонной лестницы стоит не сбрасывать со счетов технологию изготовления – при установке лестницы строится опалубок при помощи, которого собственно и формируется лестница.

Проект бетонной лестницы с поворотными ступенями

Угол наклона лестничного марша позволяет рассчитать расход бетона для заливки лестницы. Так если уклон лестницы составляет 45 градусов, то расходование бетона будет экономичным, но использование такой лестницы в жилом доме будет не совсем комфортно, а при удобном уклоне марша в диапазоне 20-30 градусов бетонная смесь будет расходоваться в разы более. Но если взвесить комфорт и денежные вложения – то на безопасность экономить не стоит.

Цифровые значения ширины и высоты ступени, равно как и ширины лестничного марша определяются стандартными значениями удобными для использования среднестатистическим человеком.

Забежные ступени для бетонных лестниц должны быть выполнены в соответствии со стандартными пропорциями, а для этого можно воспользоваться следующей формулой: радиус закругления поворотной части лестницы равен сумме ширины лестницы и двум значениям ширины ступени.

Бетонная лестница с забежными ступенями

Среднее количество забежных ступеней, которое рекомендовано для поворотных лестниц в одном повороте не менее пяти, а угол, который при этом необходимо заложить между ступенями, можно вычислить, разделив угол поворота на количество забежных ступеней. Так при угле поворота лестничного марша на 90 градусов и при семи забежных ступенях – угол между ступенями будет равен 13 градусам.

При сборке опалубки для изготовления бетонных лестниц экономичнее всего будет использование деревянных расходников. После того как бетон застынет, деревянный опалубок легко снимется. Так как дерево очень чувствительно к влаге и при длительном контакте подвержено деформации.

Сборка опалубки

Если опалубок будет использоваться единоразово, то дерево можно не покрывать протекторными составами, но в случае если планируется изготовление еще одной или нескольких лестниц, то дерево стоит защитить от воздействия влаги – в противном случае дальнейшее изготовление лестниц при помощи использованных опалубков станет не возможным.

При сборке опалубка целесообразнее воспользоваться саморезами по дереву, т.к. после застывания бетона такую конструкцию легче всего будет разобрать при этом, не повредив для дальнейшего использования.

Для формирования опалубка не правильной закругляющейся формы можно использовать фанерные листы, вырезанные в форме трапеции и подогнанные под линию изгиба лестничного марша.

Закругленная опалубка

Особое внимание стоит уделить расчету прочности лестницы, т.к. один квадратный метр застывшего бетона укрепленного арматурой толщиной в 25 сантиметров может достигать весом полутоны. Поэтому для укрепления лестничной конструкции из бетона рекомендуется помимо прочных опорных столбов соединить их между собой для создания дополнительных ребер жесткости.

Вес готовой железобетонной лестницы в частном доме на второй этаж может превышать две с половиной тонны, поэтому по технике безопасности, поэтому в качестве опорных балок целесообразно использовать железобетонные конструкции и грамотно рассчитать нагрузку лестницы на пол.

Готовая ж/б лестница

Расчет нагрузки бетонной лестницы на пол рассчитывается по формуле P = (1/2m+1/2m sina)/S, где m- масса лестничной конструкции, sina – угол наклона лестничного марша, S – площадь опорной части лестницы на пол, в квадратных сантиметрах.

Максимальнодопустимая нагрузка на квадратный сантиметр должна быть не более килограмма. Бетонная лестница не должна опираться на пол, в случае если он утеплен материалами подверженными деформации, в частности на пенопластовые утеплители.

Бетонирование лестниц начинается с нижних ступеней и за один раз должен залиться один лестничный пролет, во избежание изломов и крошения при дальнейшей эксплуатации. Для того чтобы цемент не был очень жидким, и не вытекал из опалубка нижней ступени, его необходимо уплотнить при помощи мелкого щебня.

Деревянная двухмаршевая лестница с поворотными ступенями онлайн

Благодаря прогрессу в дизайнерской и архитектурной мысли – многообразие различных видов лестниц и исполнение их в различных видах материала делает оформление домашнего пространства ограниченным только фантазией дизайнера.

Деревянная двухмаршевая лестница с поворотными ступенями

Но главным, по прежнему, считается безопасность использования лестницы, особенно это актуально в использовании лестниц в частных домах, где не редко бывает ограниченным пространство и приходится жертвовать углом наклона для того, чтобы вписать лестницу в имеющиеся квадратные метры.

Крутизна лестницы зависит от частоты ее использования, чем чаще планируется использование лестницы, тем меньше должен быть угол ее наклона.

Лестницы с углом наклона лестничного марша 45 градусов и менее допустимо использовать в жилых помещениях, хотя для комфорта и безопасности лучше пользоваться лестницей с углон наклона меньше 30 градусов. А лестницы с углом наклона более 45 градусов считаются уже приставными и не подходят для частого использования.

При расчете деревянной лестницы следует учитывать плотность и прочность материала, поэтому при конструировании деревянной лестницы целесообразным будет проложить серединную тетиву, которая будет служить своеобразным ребром жесткости для деревянной лестницы.

Расчет поворотной деревянной лестницы основывается на стандартных параметрах, которые, используются для расчета лестниц любого типа и конфигурации, а именно: размеры помещения в котором планируется установить лестницу, расстояние от верхней ступени до верхней границы проема, отведенного под лестницу, определяется количество ступеней, это значение, должно соответствовать всем требованиям безопасного использования лестницы ну и, конечно же, учитывается угол наклона лестницы.

Чтобы соблюсти все условия, которые по технике безопасности предъявляются к деревянным поворотным лестницам, при самостоятельном расчете лестницы имеет смысл воспользоваться онлайн калькулятором лестничных маршей.

Строительный онлайн калькулятор Житова

Обязательном условием при проектировании деревянной лестницы с поворотными ступенями считается обязательное условие – все ступени в лестнице должны быть строго одинаковой высоты, вы избежание травм.

Если высота лестничных пролетов не позволяет разделить высоту марша на равные части для формирования ступеней, то можно воспользоваться приемом построения подиумной ступени, высота которой может отличаться от остальных ступеней в марше, тогда появляется возможность все остальные ступени сделать одинаковой высоты.

Расчет ступеней лестничного марша

При обилии материалов, из которых можно изготовить лестницу в частном доме, деревянная лестница, наиболее проста в сборке и это будет под силу сделать своими руками хозяину. Главное условие успешного построения лестницы является грамотный расчет параметров лестницы.

Как построить лестницу на второй этаж с забежными ступенями своими руками, расчет г-, с-образной лестницы с поворотом на 90 и угловой промежуточной площадкой, проектирование металлической, бетонной, деревянной двухмаршевой лестницы с поворотными ступенями онлайн, чертежи изготовления

lestnicypro.ru

Лестница с забежными ступенями своими руками – как правильно сделать?

Если при строительстве своего дома вы задумались о том, какой вариант связки этажей предпочесть, то, рассматривая многочисленные конструкции, не забудьте про лестницу с забежными ступенями.

Достоинства и недостатки

В лестницах с забежными ступенями все или отдельные ступеньки располагаются по спирали. На поворотах между маршами забежные ступени выполняют функции площадок.

Выделяют два типа лестниц с забежными ступенями:

• с поворотом на 180 градусов;
• с поворотом на 90 градусов.

Главное преимущество лестниц с поворотами в том, что они занимают мало места, но при этом имеют привлекательный внешний вид.

Фото:

В то же время у лестниц с забежными ступенями много недостатков:

• конструкция выглядит недостаточно надежной, особенно для людей с большой массой тела;
• узкие ступени вызывают неудобство. Создается впечатление, что ноге тесно, ее некуда поставить;
• проекты таких лестниц приходится заказывать у специалистов, так как требуются сложные расчеты;
• проекты должны выполняться очень тщательно, так как при неправильно сконструированной лестнице появляется риск падения с нее. В этом случае можно получить серьезные травмы.

Чтобы повысить безопасность конструкции и свести на нет возможность травм, нужно во время проектирования учитывать следующие правила:

• длина внешнего края ступеньки не должна быть менее 40 сантиметров, а внутренний край не должен быть меньше 10 сантиметров;
• высота ступенек должна находиться в промежутке от 12 до 22 сантиметров;
• выступ поверхности ступени не должен превышать 4 сантиметров.

Г-образная лестница рассчитывается по следующим формулам:

• ширина забежной ступени должна быть больше ее высоты на 12 сантиметров;
• сумма высоты и глубины забежной ступени должна быть не меньше 46 сантиметров;
• оптимальная длина каждого марша не меньше 2 метров.

Опытным путем установлено, что по лестнице удобно подниматься, если удвоенная высота ступеньки, сложенная с ее шириной, равна длине шага человека.

Средняя длина шага на плоской поверхности составляет 60 – 65 сантиметров. Таким образом, высоту и ширину ступеньки определяют по формуле: две высоты плюс ширина равны 60 – 65 сантиметров

Видео:

Данные правила действительны для лестниц с забежными ступенями, сделанными из любого материала, неважно, будет она Г- или П-образная.

Построенная с учетом этих правил деревянная, бетонная или металлическая лестница будет комфортна и безопасна в использовании.

Расчет лестницы

Расчет лестницы с забежными ступенями П-образной конструкции делается следующим образом: сначала делают предварительный чертеж, затем на чертеже находят радиус изгиба и рассчитывают, сколько в данном промежутке укладывается забежных ступенек, ориентируясь на приведенные выше правила и формулы.

Чертеж, фото которого представлено ниже, показывает, что забежными ступенями будут детали с 1-й по 8-ю включительно. Через 8-ю ступень проводят прямую линию.

Посмотрев на чертеж, можно увидеть, что всего потребуется провести 3 линии:

• кривую AC, показывающую направление движения по лестнице;
• прямую DE, отсекающую часть лестницы, в которой будут расположены забежные ступени;
• прямую AB, которая разделяет конструкцию на симметричные половины — правую и левую.

Фото:

Далее, отступая от линии AB, откладывают отрезок, равный 1/2 ширины обычной ступеньки, и ставят отметку 1. От отметки 1 откладывают расстояние, равное ширине ступеньки.

Отмечают это место как 2. Таким же образом находят и отмечают остальные отметки, вплоть до 7-й.

Проводят через отметки A и 1 черту. Ставят на DE отметку 1. Аналогично поступают с отметками A и 2, ставят отметку 2.

Повторяют предыдущую операцию, отмечая на чертеже отметки до 7-й включительно. Соединяют обе отметки с номерами 3, 4 и так далее (см. чертеж). Аналогично рассчитывают вторую половину лестницы.

Чертеж Г-образной лестницы рассчитывается так же.

Ступеньки здесь могут располагаться двумя способами:

• забежная ступенька в углу делится линией AC пополам;
• черта AC проходит между двумя угловыми ступенями.

Во втором варианте проводят дугу AC, на которой отмечают ширину обычной ступеньки (отрезок B). Рассчитывают по формуле шага количество забежных ступенек.

Чертеж внизу показывает, что это оказались ступени под номерами 1 – 4. Проводят линию EB через точку пересечения прямых CA и EB и линию окончания четвертой ступеньки.

Затем произвольно выбирают прямую AD и ставят на ней отметки 2,3 и 4. Расстояние от A до 2 составляет две части, от 2 до 3 — три части, от 3 до 4 — четыре части. Под частью имеется ввиду расстояние, равное любой условной единице.

Фото:

Последним на чертеж наносят отрезок 4B. Параллельно ему проводят черту из отметки 2 и отметки 3, пересекающие AB.

Отметки на AB соединяют с отметками на AC. От этих линий зависит, какую форму примут поворотные ступени.

В первом варианте, когда ступенька в углу делится линией AC пополам, чертеж строят аналогичным образом. Если черта АС разделяет угловую ступеньку на одинаковые части, то расчет производится тем же способом.

Особенности монтажа

Тем, кому нужна бетонная, деревянная или металлическая лестница с забежными ступенями, своими руками могут собрать ее, если есть соответствующий инструмент и навыки работы с данными материалами.

Проще всего собрать лестницу с забежными ступенями из дерева.

Чтобы выполнить монтаж такой конструкции, потребуются следующие инструменты:

• электрический лобзик;
• дрель или шуруповерт.

Кроме того, потребуется самый обычный инструмент для работы с деревом: молоток, разнообразные отвертки, рулетка.

Древесина для лестницы с забежными ступенями должна быть прочной, без сучков. Лучшей древесиной для лестницы является дуб, но такой материал много стоит и не всем по средствам.

В качестве бюджетного варианта можно использовать ясень — у этого недорогого дерева достаточно прочная древесина с хорошими декоративными свойствами.

Фото:

Сначала высчитывают, сколько кубометров дерева потребуется для строительства всей деревянной конструкции. Как это сделать на практике?

Удобней всего воспользоваться одним из онлайн-калькуляторов, которые можно найти на сайтах организаций, торгующих пиломатериалами.

Также можно обратиться за помощью к менеджеру предприятия, где вы собираетесь закупать материал, показав специалисту чертеж.

И, конечно, можно взять карандаш, бумагу и обычный калькулятор, рассчитав, сколько потребуется той или иной древесины и крепежа.

В строительных гипермаркетах можно купить уже готовые детали для лестниц с поворотом, останется только выполнить монтаж. Рассмотрим для примера монтаж одной из таких конструкций.

Сборка Г-образной лестницы с забежными ступенями

Конструкция имеет длину проема 2 метра, ширину 90 сантиметров, высоту перекрытия 2 метра. Также в ней имеются 2 марша — в первом 8 ступенек, во втором – 2. Поворотных ступеней – 3, угол поворота – 35 градусов.

Необходимо будет сделать из дерева две боковины-косоура. Одну боковину закрепляют на стене. Второй косоур будет опираться на столб высотой два с половиной метра.

Площадь сечения столба 10х10 сантиметров. Нужны будут ступени, поворотная площадка и балясины.

Постройка лестницы выполняется поэтапно:

• косоуры;
• забежные ступени;
• монтаж лестничных пролетов;
• монтаж перил.

Для изготовления косоуров из деревянной рейки делают трафарет в виде прямоугольного треугольника со сторонами, равными высоте и ширине ступеньки.

Используя трафарет, размечают боковины и вырезают их. Толщина боковин должна быть не меньше 1,5 сантиметра. В опорном столбе выдалбливают паз для косоура.

Чертежи:

Закрепляют столб в вертикальном положении. В углу на стене закрепляют бруски, на которые будут упираться внешние края поворотных ступеней.

Закрепляют оба косоура. Для этого потребуется металлическая пластина или уголок. Боковины должны находиться напротив друг друга — это нужно, чтобы ступеньки были горизонтальными.

При закреплении косоуров их параллельность проверяют уровнем, не принимая во внимание поверхность пола, так как она может быть наклоненной.

Собирают конструкцию, закрепляя поворотные ступени в пазах столба и на брусе, закрепленном на стене.

Пазы в столбе, прежде чем поместить в них края ступени, промазывают клеем. Внешние края ступени прикручивают саморезами.

Простые ступеньки закрепляют на боковинах саморезами. Устанавливают на ступеньках перильные опоры.

Их можно закрепить саморезами, но лучше использовать шканты. Между нижней и верхней балясиной протягивают бечевку, и по ней на остальных балясинах отмечают наклон, с которым будут закреплены перила.

По этой линии стойки обрезают сверху и устанавливают поручни, закрепляя их саморезами со скрытой головкой.

Видео:

Несколько советов напоследок: конструкция лестниц с забежными ступенями может быть комбинированной.

Великолепно смотрятся витые лестницы с деревянными забежными ступенями на металлическом каркасе и другие способы оформления.

Тем, кто остановились на варианте из бетона, стоит все равно отделать ступени деревом, чтобы они не скользили и были менее травмоопасны.

stoydiz.ru

Чертеж лестницы с забежными ступенями

Владельцы частных домов в качестве самого простого способа соединения между собой соседних этажей чаще выбирают лестницы с забежными ступенями. Дело в том, что такие конструкции довольно просты, занимают немного места, к тому же, внешне смотрятся достаточно красиво. Такая замечательная лестница станет настоящей изюминкой любого интерьера. Причем, покупать ее в строительном магазине совсем не обязательно, достаточно лишь найти чертеж лестницы с забежными ступенями, запастись необходимыми материалами, научиться работать с токарным станком и выделить немного своего времени.

к содержанию ↑

Что необходимо знать для постройки лестницы?

Для начала следует четко определить, какие материалы и инструменты могут понадобиться для изготовления лестницы такого типа. Рекомендуется купить примерно два кубометра высококачественного первоклассного дерева.

Важно! Идеально для этого подходит темный дуб, но заметить необходимо, что он стоит достаточно дорого. Немного дешевле стоит клен.

С учетом оборотов, косорезов, входных ступенек вам потребуется на высоту в 1 метр один кубометр дерева.

Подготовить необходимо следующие инструменты:

• Электрический лобзик.
• Дрель.
• Саморезы.
• Шуруповерт.
• Молоток.
• Рулетку.
• Шесть штук качественных балок.
• Перила — лучше, если они будут металлическими, с деревянной обивкой.

Также для работы вам пригодится схема монтажа межэтажной лестницы с забежными ступенями, которую необходимо внимательно изучить.

Важно! Есть несколько дополнительных рекомендаций:

• Входная ступень по высоте должна равняться 15 см, остальные же — по 12 см.
• Первая ступенька должна быть не прямоугольной формы, иначе — лестница получится некрасивая. Фигурные детали придают конструкциям утонченность, стиль, оригинальность.
• Высота балок рассчитывается по всем известному закону Пифагора.
• К полученной цифре необходимо будет добавить еще 30 см. В процессе сборки все лишние детали можно обрезать.
• Монтировать придется и сам забег. Как правило, уходит на него 2-3 ступеньки. Но если смонтировать прямые балки с прямым углом без фигурных скручиваний, то процесс существенно облегчится.

к содержанию ↑

Особенности изготовления стандартной забежной лестницы

Деревянная лестница с забежными ступенями своими руками может содержать большое количество ступенек, которые между собой скрепляются саморезами, монтажным клеем либо саморезами-блошками. Сначала подбирается подходящий вариант конструкции, но не следует забывать, что саму древесину необходимо перед использованием обрабатывать.

Важно! Сама лестница условно делится на три части: до забега, непосредственно забег, конструкция после него.

К особенностям их построения можно отнести следующее:

1. Сам забег крепится должен ровно посередине, в противном случае — лестница намного быстрее износится.
2. Перед монтажом выполняется расчет лестницы, определяются подходящие размеры.
3. Если ее высота составит примерно 2-3 метра, то ступенек понадобится 15-20.  При этом переход забега будет получаться по 8-10 ступенек. То есть, первая прямая часть формируется из первых 8 ступенек.
4. Затем делается забег. Упор идет тут на прямую балку, которая потом спрячется под лестницу. Важно, чтобы она выдерживала максимальную нагрузку, поэтому необходимо позаботиться, чтобы она была прочная.
5. Забежные ступеньки для конструкций из дерева вырезают по двойным размерам обычных прямоугольных ступенек. Затем по форме трапеции вырезается одна сторона, вторая же остается исходной ширины. Потом их можно подравнивать и подрезать уже в процессе монтажа. Узкий край можно закруглить с помощью лобзика.
6. Конструкция с забежными ступенями предусматривает установку поручней. Поэтому выбирать лучше металлические варианты, которые потом можно обшить деревом.

к содержанию ↑

Поворотные забежные лестницы

Самый простой вид забежной конструкции – поворотная лестница с забежными ступенями. Своими руками изготовить ее еще проще, ведь в этом случае делать множество расчетов не требуется:

• Понадобятся только две части самой обыкновенной лестницы.
• Зависимо от того, какой конкретно частью она будет крепиться к стене, левая или правая балка будет вверху удлиненной.
• Рассчитывая изделие такого типа, учесть следует еще две дополнительные ступеньки для перехода. Вырезают их таким же образом, в результате чего одна сторона получается более широкой, другая — более узкой.
• На завершающем этапе монтажа ступеньки необходимо сделать косой срез, чтобы скрепить между собой две подступенки под прямым углом.

Более сложный процесс – установка изделия с забежными ступенями на 180 градусов. Здесь использовать можно согнутую фанеру либо все части соединять при помощи трех отдельных кусков деревянной балки. Вариант с фанерой смотрится лучше, но второй проще монтируется.

Важно! В обоих случаях все недостатки скрыть можно при помощи короба, изготовленного из гипсокартона, впитывающего, к тому же, лишнюю влагу. В таком случае использовать необходимо не две, а три ступеньки. Непосредственно до установки определить углы соединения здесь трудно, поэтому лучше отложить его на потом.

к содержанию ↑

Как собирается забежная лестница своими руками?

Поскольку мы уже изучили, как сделать забежные ступени для лестницы из дерева, можно приступать к монтажу самой конструкции. Схема установки выглядит так:

1. Начинается вся работа с установки первой части изделия.
2. Затем монтируются балки, удерживающие всю конструкцию на весу. В результате — получится на переход в три метра между этажами три балки. Скрыть их можно прямо под ней при помощи фигурной резьбы либо обустройства кладовки.
3. Далее монтируется подпора для потолка, потому как самостоятельно он не способен выдерживать тяжелые конструкции.
4. Затем устанавливаются ступеньки и перила.
5. Все детали покрываются лаком, если этого не сделать, то придется их менять через несколько лет.
6. Каждая лестница проектируется индивидуально для каждого дома.

к содержанию ↑

Какие еще лестницы можно изготавливать самостоятельно?

Существуют также двухмаршевые забежные лестницы:

• Устанавливать их сложно, здесь особую роль играет правильная поддержка.
• Такие конструкции, как правило, состоят из четырех частей: две части прямой лестницы, два забега.
• Соединяются между собой они балками.
• Устанавливаются они буквой Т, то есть с помощью двух опор.

Важно! Металлические лестницы, подходят только в тех случаях, когда переход между этажами не превышает двух метров. К тому же, они отличаются большим весом. Если учесть, что монтировать придется и забег, то готовое изделие будет весить очень много. Обыкновенная бетонная плита огромную нагрузку не выдержит, то есть придется монтировать либо крупную конструкцию, либо использовать балки для удержания через каждые 50 см. В первом случае теряется огромное количество свободного пространства. Но ведь забежные лестницы используют именно для экономии места, поэтому лучше отказаться от металлических изделий.

к содержанию ↑

Видеоматериал

Вот мы и ознакомились с особенностями конструкции, построения, монтажа забежных лестниц. Свою популярность, как оказалось, они действительно заслужили, за счет своей многофункциональности, внешней оригинальности и простоты установки. Если четко знать, как сделать лестницу с забежными ступенями своими руками, то можно дополнить дом не только красивым элементом декора, но и достаточно полезной и действительно необходимой деталью.

Поделиться в соц. сетях:

serviceyard.net

инструкция по расчету (фото и видео)

Для экономии пространства в помещении или при острой нехватке такового в качестве сообщения между этажами обустраиваются забежные лестницы. В таких конструкциях наружная сторона проступи всегда больше внутренней, что позволяет увеличивать площадь опоры для стопы человека. Ниже мы поговорим о свойствах, местах применения и расчётах таких сооружений, а также посмотрим видео в этой статье по данной теме.

Забежная лестница с поворотом на 180 градусов из дерева

Прямые и многомаршевые лестницы

Данная конструкция сделана с уклоном косоуров 45⁰

Как мы уже говорили, забежная лестница своими руками монтируется в случае дефицита пространства и её наклон более крут, чем у обычной. Такие модифицированные ступени делаются для увеличения площади опоры стопы и ощущения безопасности нога должна умещаться на ней минимум на 70%. Это означает, что ширина проступи будет начинаться от 25 см и более (узнайте здесь, как сделать забежные ступени для деревянных лестниц).

Как рассчитать забежные конструкции при повороте на 180⁰

Как сделать забежные ступени для деревянных лестниц

• На крутых лестничных спусках, какими можно назвать уклоны от 40⁰ и более, а также для того чтобы не делать площадку между маршами при поворотах, используют забежные ступени. Этим обеспечивается не только комфорт, но и безопасность, особенно на спуске, когда нога опирается на пятку и есть большая вероятность её проскальзывания при недостаточно широкой опоре..

Предельный выступ и заступ проступи

• Недостаток ширины проступей особенно ощущается на винтовых конструкциях или поворотах, где проступь сужается к центру, поэтому наиболее узкая её часть должна быть не менее 100 мм, ведь при спуске это окажется максимальной площадкой для расположения стопы. А вот нависание проступи следует ограничить 50 мм, чтобы при подъёме носок не цеплялся за нависающую часть. Расстояние между параллельными маршами должно получиться не менее ¼ их ширины, как того требует инструкция, чтобы проступи на повороте были достаточно широкими.

Два способа  расчёта забежных лестниц

• Обратите внимание на схематический рисунок вверху, и вы увидите два варианта конструкций с параллельными маршами, где площадку заменяют забежные ступени. На варианте «а» проведена средняя линия движения ABC, где отмечена ширина проступей (заметьте, что линия BC разделяет среднюю проступь точно по середине, на две равные части). Так у нас получаются деления 1, 2, 3, 4 и так далее, сколько будет ступеней.

Совет. Чем больше в расчёте окажется прямых ступеней, тем удобней получится лестница, а переход будет не так заметен.

• Из прямых ступеней, которые показывает данная схема забежной лестницы на рисунке 11 пунктиром, захвачены три из них – 6, 7, и 8. Линия DE в данном случае, ограждает прямую ступень 8, с которой начинается коррекция ширины проступей, и центр A соединён с делениями 1 и 2 на черте движения. Эти линии продолжаются до пересечения с DE, где образуется отрезок 1-2, откладывая который от пункта D к пункту E, образуются точки 3, 4, 5, 6, 7.
• Эти пункты соединяются прямыми линиями с точками, которые соответствуют по номерам, отмеченным на линии движения. Как результат графического расчёта, мы имеем проекцию формы проступей для забежных ступеней на левой половине конструкции. Точно такой же расчёт следует произвести и для правой стороны.
•  Другой чертеж забежной лестницы на рисунке «б» показывает, регулировку забежных ступеней согласно принятой норме. От точки b по линии движения отложена ширина, но это сделано таким образом, чтобы линия DB пересекала проступь 1 посредине, разделяя её на равные части. Затем, берём число прямых ступеней, а в нашем случае это 6, 7, 8, получаем отрезок AB и от вертикальной линии DB проводят к нему наклонную AC под любым углом менее 90⁰, и на ней наносите 7 делений.
• Эти семь делений должны соответствовать семи корректируемым ступеням (масштаб не имеет значения). Но размеры делений должны с каждым разом увеличиваться на одну часть, то есть, начиная от точки A, первое деление будет равняться 2, второе – 3 частям и так далее. Для чертежа можно использовать любые размеры, где одна часть будет составлять 5, 10 или 15 мм – всё будет зависеть от масштаба рисунка.
• Пункт B соединяется с пунктом C и если параллельно им из каждой точки провести линии, то на вертикали AB у нас получатся соответствующие отрезки. А теперь соединяем точки пересечения с точками 2, 3, 4, 5 и так далее, и продолжаем их до стены, которая окружает клетку – так мы получаем горизонтальную проекцию формы забежных ступеней.

Как рассчитать конструкции при повороте на 90⁰

Поворот марша на 90⁰

• Такая конструкция, как забежная лестница с поворотом на 90 градусов (см. фото вверху) подразумевает гнутые косоуры, тетивы или другие опоры, которые будут повторять плавный изгиб, поэтому их чаще всего изготавливают без плавного перехода, а под прямым (острым, тупым) углом. Расчёт такой конструкции можно произвести подобным верхнему вычислению образом, при помощи той же графики (см.также статью Расчет лестницы с забежными ступенями – как сделать все правильно). Последовательность таких работ указана на нижних чертежах.

Расчет лестницы с забежными ступенями – как сделать все правильно

• На данных чертежах указана вся последовательность действий, и вы можете произвести все виды работ в домашних условиях.  К определённым частям схемы даются пояснения непосредственно на рисунке.

Чертёж поворота на 90⁰ №2

• Графические расчёты не дают идеального результата, поэтому в процессе отрисовки эти размеры можно изменять, но это не должно затрагивать ширину проступи по центральной линии движения. То есть, для некоторых проступей можно изменить ширину одной или другой стороны, не затрагивая при этом середину.

Совет. Когда вы будете переносить размеры с чертежа на реальный объект, обязательно суммируйте всю цепочку, чтобы она не превысила существующие параметры размеченного в помещении места.

Расчёт прямой лестницы с забежными ступенями

Расчёт количества ступеней

• Для того чтобы рассчитать количество ступеней на марше прямой лестницы, нужно отметить три точки – A, B и C, где A , это место пола второго этажа на стыке с маршем, B – место на нижнем уровне под точкой A, и C, это нижний конец марша на уровне точки B. Таким образом, мы получаем треугольник ABC, по которому и будем ориентироваться.
• В данном случае отрезок CB у нас составляет 4м, что означает разницу горизонтального положения нижней и верхней точки марша. Отрезок AB у нас имеет 2,5м, что означает разницу между конечными вертикальными точками расположения марша. Подъём получается несколько крутоват, но для этого и существуют забежные ступени.
• В данном случае можно сделать либо 14, либо 15 ступеней, тогда их высота получится 17,8 см и 16,6 см соответственно. Подойдут оба варианта, только при увеличении количества ступеней снижается ширина проступи.

Расчёт ширины проступей

• Чтобы рассчитать чистую ширину проступи (без свеса) нужно значение CB разделить на предполагаемое количество ступеней, значит, 400/15=26,6 см, а 400/14=28,5 см, что с добавлением свеса в 3-5 см образует шикарную проступь, вполне достаточную для комфортного спуска-подъёма.

Расчёт длины косоура

Добавить в избранное Версия для печати

sdelai-lestnicu.ru
