расчет требуемой мощности и длины трубы

Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки. Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

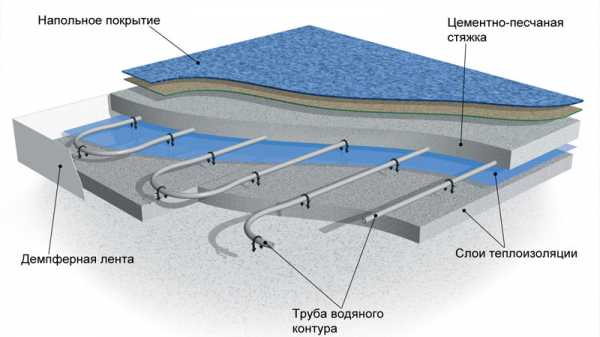

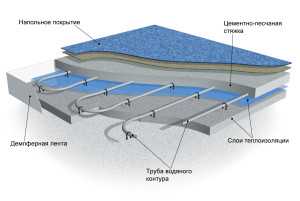

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

1. Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
2. Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
3. Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
4. Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
5. Один контур не должен отапливать более 20 квадратных метров.
6. Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.

Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Рекомендуемая температура

Система теплый пол хороша тем, что считается низкотемпературной. Обычно теплоноситель редко прогревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в таком случае при правильном расчете и монтаже 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола делается исходя из следующих параметров:

1. В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
2. Возле внешних стен, окон и балконного блока необходимо создать зону повышенного обогрева, в которой температура поверхности будет примерно 35 градусов.
3. В ванной, санузле, возле бассейна и в других влажных помещениях температура должна равняться 33 градусам.
4. Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой — 29.

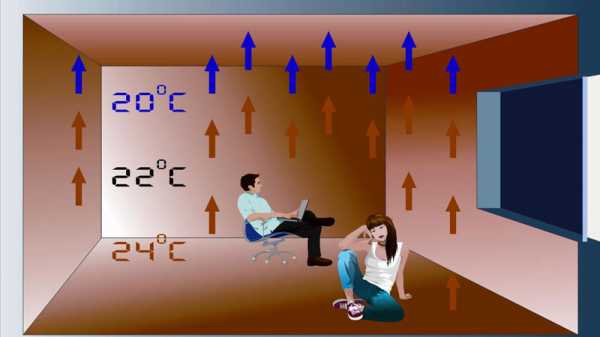

Теплый водяной пол создает в комнате идеальный климат и не сушит воздух

Обратите внимание: зоной повышенного обогрева считается расстояние в 50 сантиметров по периметру от внешних стен, а также участки поверхности возле выходных дверей и окон. Температуру здесь повышают путем уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

1. Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
2. Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
3. Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

Способы укладки трубы

Существует три основных способа укладки:

1. Змейка.
2. Улитка.
3. Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов. Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

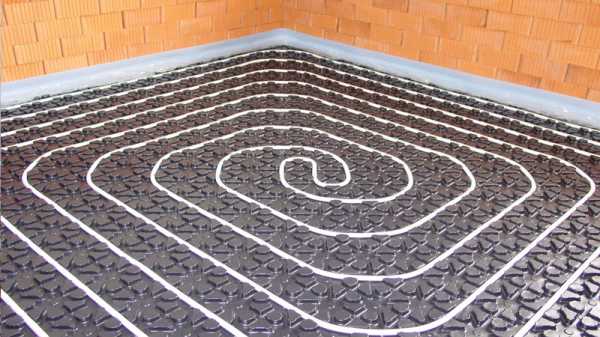

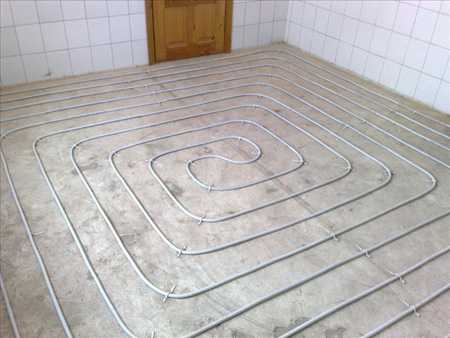

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Подготовка к укладке

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:

1. Котел для отопления.
2. Насос (в некоторых котлах он встроен в систему).
3. Коллектор для теплых полов (механический или электрический).
4. Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
5. Трубы для разводки.
6. Клапаны для котла.
7. Необходимое количество фитингов для соединения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.

1. Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
2. Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
3. Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.

Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки

Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны. Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.

Как выбрать коллектор?

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.

Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.

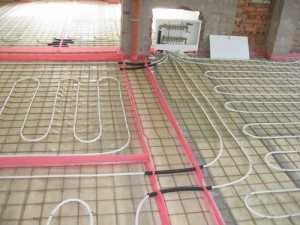

Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!

Facebook

Twitter

Вконтакте

Одноклассники

Google+

zonapola.ru

Расчет трубы на теплый пол водяной

Если узнать, как рассчитать теплый пол, то можно выяснить не только количество необходимых материалов. Это поможет спроектировать и создать такую систему отопления, которая будет выполнять свои функции в полном объеме, с учетом определенных условий эксплуатации и достаточно экономично.

Подготовительные работы

Прежде чем выяснять, как рассчитать теплый водяной пол, надо произвести общую оценку объекта недвижимости. Пригодятся планы помещений. Если их нет, придется самому составить соответствующую конструкторскую документацию в удобном для пользователя масштабе.

Следует понимать, что чем меньше по размерам будет создаваться такая система обогрева по отношению к общей площади квартиры (дома),  тем выше будут общие расходы. Это связано с необходимостью установки специального дополнительного оборудования (насоса, распределительного устройства, термодатчика и др.).

Рекомендуем ознакомиться: Пример расчета гидравлической системы отопления.

Для точного проектирования пригодятся следующие сведения:

• Климатические условия, расположение стен помещений относительно сторон света. Эти данные при их наличии помогут точнее определиться с внешними условиями. Для упрощен6ых расчетов достаточно знать, какую температуру планируется поддерживать в помещении и какими бывают наиболее сильные морозы в данном регионе.
• Планы всех помещений и конструкция стен/перекрытий в разрезе.
• Материалы, которые использованы для строительства основных конструкций и утепления, облицовки.
• Вид остекления окон и тип дверей (входных групп).
• Расположение сантехники, мебели, иных стационарных предметов в комнатах.
• Целевое предназначение теплого пола. В дальнейшем мы будем рассматривать данную систему, как основной источник тепла. На самом деле вы можете использовать любые, в том числе и комбинированные индивидуальные решения (с радиаторами, электрическими нагревателями, каминами и другие).

Эти и другие советы являются общими, поэтому использовать их на практике следует разумно. Так, например, под стационарной мебелью теплый пол не советуют монтировать. Однако если встроенный шкаф будет устанавливаться около наружной стены, то для исключения образования внутри него сырости лучше установить под ним систему обогрева.

Ответы на основные вопросы

Приведем данные, которые достаточно часто интересуют обычных людей, которые решили сами заняться созданием теплых полов:

• Температура  на поверхности напольного покрытия выбирается в зависимости от целевого назначения комнаты:

• прихожие, входные группы – от +29°С до +30°С;
• обычные жилые помещения, рабочие кабинеты – от +27°С до +29°С;
• тренажерные залы, иные комнаты, в которых предполагаются физически активные действия – от +17°С до +19°С;
• ванные комнаты, душевые – около +32°С.
• части помещений около внешних стен окон – от +30°С до +35°С.

• Температура теплоносителя в системе данного типа поддерживается меньше, чем при работе со стандартными радиаторами отопления. Ее не рекомендуется снижать менее +40°С и повышать более +60°С.
• Разница значений температур в обратной и прямой магистрали  не должна быть более 15-ти градусов Цельсия. Если это правило не соблюдать, то будет слишком ощутимым перепад температуры на площади, что вызовет определенный дискомфорт.
• Если пытаться поддерживать разницу на входе и выходе не более 5-ти градусов, то затраты возрастут чрезмерно, придется поддерживать слишком большое давление в системе.
• Чтобы тепловые и гидравлические нагрузки в системе теплого пола были сбалансированными необходимо не превышать количество метров в каждом отдельном нагревательном контуре. Ниже приведем данные, где указано максимально допустимая длина в зависимости от диаметра труб:

• от 100 до 120м – d 20 мм;
• от 80 до 100м – d 18 мм;
• от 60 до 800м – d 16 мм.

• Если в одном помещении понадобится большая длина, то создается дополнительный контур, который подключается отдельно к распределительному устройству.
• Шаг укладки труб выбирается в диапазоне от 100 до 300 мм. Его изменение можно использовать для создания более или менее теплых зон. Так, около окон можно  уменьшить расстояние между витками до 100 мм. На практике придется учитывать материал, из которого изготовлены трубы, его способность сохранять целостность при малых радиусах поворотов. Слишком большой шаг и близость к поверхности не позволит обеспечить равномерный прогрев.
• В большинстве случаев для создания самого теплого пола выбирают трубы, диаметр которых не превышает 18 мм. С такими изделиями проще работать. Они будут выполнять свои функции при относительно небольшом количестве теплоносителя. Для подключения системы к распределителю используют более крупные трубы (25 мм).
• Коллектор размещают таким образом, чтобы от него было примерно одинаковое расстояние до каждого контура. Если разница слишком велика – равномерное прохождение жидкости можно будет установить точно с помощью специального устройства (расходомера).
• Для каждой распределительной группы используется один насос. К одному коллектору подсоединяют не более восьми контуров максимальной длины.
• Если после вычислений стало ясно, что расход теплоносителя при минимальной работоспособности составляет менее 25 л/час, то необходимо произвести объединение нескольких контуров. В противном случае пол не будет прогреваться равномерно.

Расчет тепловых потерь

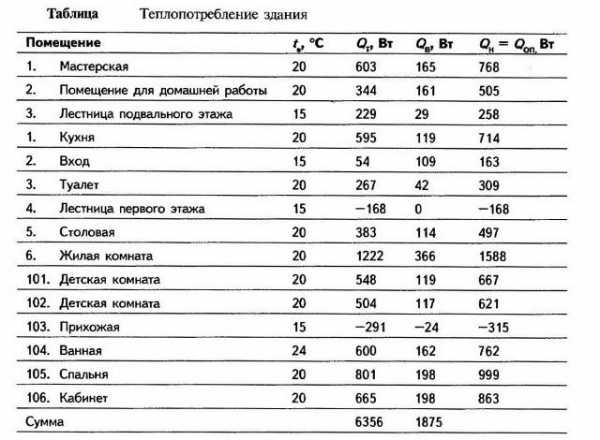

Необходимо выяснить вначале, можно ли определенное здание отапливать только с использованием данного инженерного решения. Теплого пола будет достаточно, если тепловые потери в период эксплуатации не превышают 100 Вт с одного квадратного метра площади. Соответствующие расчеты можно произвести самостоятельно полностью. Но в них придется применять слишком большое количество формул. Чтобы упростить решение этой задачи можно использовать специальные калькуляторы. Эти программы можно найти на нашем сайте.

Если тепловые потери в итоге получились выше упомянутого значения, то понадобится улучшать изоляционные свойства объекта недвижимости. Можно запланировать также установку дополнительной системы отопления, но надо понимать, что в этом случае существенно будут увеличены затраты в период эксплуатации.

Расчет количества труб водяного теплого пола

Узнать точно, сколько трубы надо на 1м2 теплого пола понадобиться для оснащения всех комнат объекта недвижимости, проще с помощью специализированных калькуляторов. Но в любом случае понадобятся цифры по тепловым потерям. Предположим, что после завершения вычислений они составили 80 Вт/м. кв. Допустим, что общая площадь квартиры – 80 м. кв. Таким образом, общие теплопотери составят: 80 х 80 = 6 400 Вт. Их надо будет компенсировать с помощью системы отопления, мощность которой создается большей на 15-20%.

Специалисты часто используют на стандартных жилых объектах расстояние между трубами 150 мм (диаметр 16 мм). Такая укладка позволяет с одного квадратного метра площади получать около 100 Вт, чего для нашего случая вполне достаточно. Если разделим общую площадь  на шаг, то получим:  80/0,15 = 533 м. Следует учесть, что около наружных стен соответствующее расстояние будет меньше (100 мм). Внеся коррективы, можно получить, сколько точно метров трубы понадобится. Таким же образом можно рассчитать, какова будет длина каждого отдельного контура.

Следует учесть, что трубы (металлопластиковые, полиэтиленовые и сделанные из гофрированной стали) предлагаются в бухтах стандартных размеров. Их длина может составлять от 50 до 240 метров. Также понадобится приобрести трубы другого диаметра для присоединения контуров к коллектору. Здесь надо будет сложить соответствующие расстояния.

Дополнительные расчеты и подведение итогов

Чтобы правильно выбрать марку насоса, необходимо знать, какое давление он должен создавать для циркуляции жидкости по всем контурам. Поэтому вначале надо выяснить каковы будут гидравлические потери в системе. Приведем пример гидравлического расчета системы отопления:

• Для прямого участка трубы 16 мм с толщиной стенок 2 мм на 10 метров потери составят  1 600 Па.
• Каждый поворот в обратном направлении (на 180°) – это дополнительно 40 Па.
• Для комнаты 18 м. кв. (6 х 3 м) при укладке «змейкой» общие гидравлические потери (ГП) будут рассчитаны так:

• количество прямых участков: 3(ширина) / 0,15 (шаг) = 20;
• ГП прямых участков: 20 х 5,6 (длина) х  160 = 17 920 Па;
• ГП поворотов: 19 х 40 = 760;
• ГП общие: 760 + 17 920 = 18 680 Па.

При использовании трубы диаметром 16 мм для нормальной работы теплого пола потребуется прокачивать через систему не менее 2,4 литра в час на 1 м. длины. Точный  расчет производительности производят по формуле: РТН (расход теплоносителя) = 0,86 х  МК (мощность контура отопления в кВт)/ РТ (разница температур в подающем и приемном участке трубопровода). Для нашей комнаты потребуется насос, способный перекачивать 0,172 метров куб. в час (0,86 х  2 /10).

В общих расчетах суммируют гидравлические потери не только в трубах, но и в других элементах системы. Таким же образом выясняют необходимую общую производительность перекачивающего оборудования. Итоговые цифры используют при выборе подходящей модели насоса.

В этой статье описано подробно, как рассчитать теплый водяной пол самостоятельно. Упростить вычисления можно с помощью специализированного программного обеспечения.

mynovostroika.ru

Расчет водяного теплого пола: примеры самостоятельного расчета

Расчет водяного теплого пола предполагает вычисление мощности отопительного контура, достаточной для нивелирования тепловых потерь жилища. Попутно в процессе расчетов определяются и геометрические параметры контура – длина и диаметр труб, а равно и скорость циркуляции теплоносителя в системе.

Итогом расчетов будет формирование схемы укладки контура на полу отапливаемого помещения и составление сметы процесса обустройства «теплого» пола. Проще говоря: рассчитав пол, мы вычислим схему укладки и метраж труб нагревательного контура, попутно определив еще и  объемы бетонной стяжки, погонаж демпферной прокладки и прочие параметры.

Водяной теплый пол

Словом, без точного расчета строительство такой отопительной системы попросту невозможно. Поэтому  в данной статье мы познакомим вас с процессом расчета мощности, гидравлики и геометрии теплого пола.

Вводные данные

Любой расчет начинается с определения типа будущей системы отопления. Ведь теплый пол может работать и в формате основного отопления, и в роли контура комбинированной системы, где помимо него есть еще и традиционная разводка с радиаторами. Разумеется, оба случая требуют совершенно разного подхода к процессу проектирования.

В первом случае нужно рассчитать полноценную систему отопления, способную компенсировать все тепловые потери жилища. А во втором – рассчитать контур, нагревающий пол в «зоне комфорта» до температуры 35-37 градусов Цельсия. То есть мощность систем будет абсолютно разной.

Кроме того в расчетах придется учесть следующие нюансы:

Преимущества водяного теплого пола

• Климатические данные – эта информация пригодится для определения среднегодовой и пиковой температуры.
• Планы строения – они пригодятся для определения площади и объема отапливаемых помещений.
• Сведения о теплостойкости строительных материалов – они пригодятся в процессе определения тепловых потерь жилища.

Помимо этого нужно обратить внимание на расположение и габариты окон, схему расстановки предметов меблировки и напольного текстиля (ковров, паласов и прочего).

В итоге, перед началом расчетов необходимо подготовить план отапливаемого помещения и собрать климатические данные и оценить степень утепления жилища.

Расчет мощности теплого пола

Суть расчета мощности сводится к сопоставлению тепловых потерь дома, расположенного в определенной климатической зоне с энергией, вырабатываемой отопительным контуром. Причем энергия и потери связаны следующей формулой:

Мп=1,2Q

Где Мп – это искомая тепловая мощность пола, Q – это тепловые потери, а 1,2 – это максимальное значение коэффициента запаса, которое изменяется в пределах от 1 до 1,2.

Таким образом, для определения мощности пола нам нужно всего лишь вычислить тепловые потери, определяемые по следующей формуле:

Q=(V*Pt*k)/860

Где V – это объем отапливаемого помещения (площадь, умноженная на высоту потолков), Pt – это разница температур в доме и за его стенами (вычисляется исходя из комфортных 20 градусов Цельсия и температуре самого сильного заморозка), а k – это коэффициент «теплостойкости» жилища (обычно он равен 1,5-2).

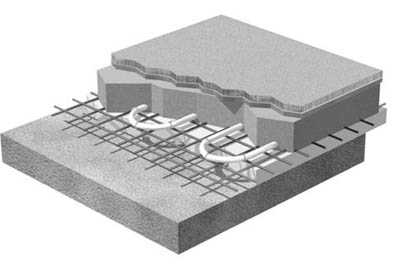

Схема укладки слоев теплого пола

Впрочем, если такой пример расчета теплого пола по мощность с помощью формул покажется сложным, то вместо вычислений можно просто воспользоваться специальной программой ( ПО Valtec или его аналоги). Для вычисления мощности в данном случае придется указать температуру самого жестокого заморозка, длину и ширину отапливаемой зоны, месторасположение дома (по области и городу), высоту потолков и тип основного строительного материала жилища (древесина, кирпич и так далее) с толщиной стен.

Итоги работы программы не будут отличаться от «формульных» вычислений.

Расчёт трубы для тёплого пола

Трубы для пола можно рассчитать исходя из ожидаемой мощности системы отопления, сопоставив площадь «развертки» нагревательного элемента (трубы) с температурой теплоносителя.

Однако эта схема сулит долгие вычисления, в которых используются табличные коэффициенты и переменные. Поэтому в большинстве случаев расчет труб проводится «графически».

То есть, на миллиметровой бумаге, поверх эскиза жилища, или прямо на полу отапливаемой зоны вычерчивается контур будущего «нагревательного элемента» (трубы), выстраиваемый по следующим правилам:

Трубы для пола

• Максимальная длинна трубы в нагревательном контуре – 100-120 метров. Причем труба должна выйти из напорного коллектора и войти в обратку без стыков и разрывов в теле арматуры (цельным мерным отрезком).
• Шаг размещения труб в спирали контура – 10-15 сантиметров.
• Диаметр трубы – 16 миллиметров. По этому параметру определяется и толщина стяжки – 6 сантиметров.

Температуру теплоносителя в системе и его скорость определяют по усредненным величинам:

• 40-55 градусам Цельсия — этого достаточно для прогрева зоны отопления до 25-37 °С.
• 13-15 кПа — такая потеря давления в контуре обеспечит снижение температуры теплоносителя на выходе из контура на 5-15 °С.
• 27-30 литрам в час —  это оптимальный расход теплоносителя в контуре с пропускным диаметром 16 миллиметров.

В финале «графического» расчета отопительного контура нужно определить месторасположение выхода из коллектора системы отопления и входа в обратку.

Ну а смета системы отопления «теплый пол» считается исходя из погонажа труб и объема бетонной стяжки.
