Как прицепить плуг к мотоблоку нева – Обзор плугов для мотоблока Нева. Настройка плуга, вспашка

Те, кто владеет землей, знают, что осенью необходимо обработать ее плугом. Данное приспособление легко врезается в верхний слой земли и переворачивает его. В итоге образовываются большие куски, в которых зимой вымерзают все корни сорняков. Весной также нужно обработать землю плугом.

Также плуг необходим и во время удобрения земли навозом или любым другим органическим составом. Если вы не пользовались землей несколько лет, данный агрегат вам крайне необходим. С такой работой не справятся фрезы мотоблока.

Вы можете купить мотоблок «Нева» и провести установку плуга на него. Наша статья поможет вам определиться с выбором, а также мы расскажем, как правильно установить и как настроить плуг на мотоблоке.

Базовая конструкция плуга на мотоблок

Устройство этого орудия труда не сложное, поэтому его можно изготовить самостоятельно. Главное правильно выдержать размеры приспособления. Итак, вашему вниманию описание приспособления:

1. Лемех. Это режущая часть, изготовленная из легированной стали.
2. Два образных кронштейна.
3. Боковой щиток стойки.
4. Сцепка для плуга.
5. Распорная пластина.
6. Крепление.
7. Балка жесткости. Это усиление сельскохозяйственного орудия.
8. Пластина основания.
9. Сцепка для мотоблока.
10. Полевая доска. Это уголок, размерами: 30×30 мм.
11. Труба диаметром 42 мм.

Какие разновидности существуют?

Производители предлагают следующие виды этого сельскохозяйственного оборудования:

1. Оборотный. Значительно снижает эксплуатационные расходы. Особенности конструкции исключают лишние операции. Каждое следующее прохождение по участку, осуществляется вплотную к предыдущей борозде.
2. Роторный. Основное отличие в том, что его вращающаяся рабочая часть подключена к валу отбора мощности.
3. Поворотный. Считается универсальным, поскольку в работе задействовано две режущие части, которые в конце борозды можно разворачивать в обратную сторону.

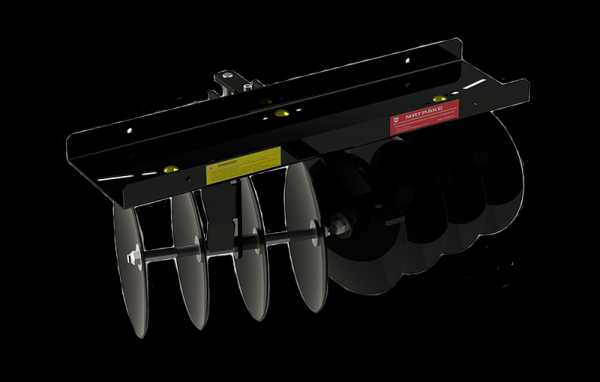

4. Дисковый плуг для мотоблока. Изделие оборудовано двумя дисками для вспахивания приусадебного участка.
5. Ротационный. Ее главный рабочий орган – фреза. Она проникает глубоко в почву, перемалывает ее и выбрасывает в сторону. Фрезу можно перемещать из одной плоскости в другую.
6. Двухкорпусный. Главное достоинство заключается в значительно большей ширине борозды. Его внешний вид представляет собой, соединенные рамы. Такой плуг к мотоблоку закрепляют при помощи специальных соединительных элементов с резьбой.
7. Плуг универсальный для мотоблока. Остается лишь вычислить, какой лучше проникает в грунт и на какую глубину.

Кто не желает тратить деньги и знаком со слесарным делом, может быстро сделать плуг для мотоблока своими руками. Форма данного сельскохозяйственного орудия труда особого значения не имеет. Его задача состоит в проникновении в землю и переворачивании ее глубинных слоев на 180 градусов. Для одновременного разрыхления почвы разрабатываются все новые формы отвала, угол и размер режущей части.

На сегодняшний день достаточно востребованным является ротационный плуг. Роторная конструкция предусматривает разделение этого орудия труда на четыре типа:

• шнековый;
• барабанный;
• лопаточный;
• лопастной.

Особенно популярен плуг Зыкова. Он выглядит более необычно, чем аналогичные приспособления. Советы по его правильной эксплуатации можно почитать на форумах. Модернизация изделия не заканчивается никогда, поэтому и появляются все новые конструкции, а их тяговыми устройствами являются мотоблоки.

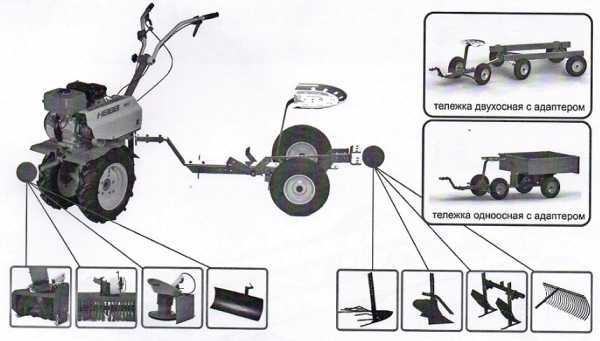

Навесное оборудование не заканчивается рассматриваемыми изделиями. Существуют и другие навески. Это окучники, картофелесажалки и картофелекопалки, косилки, бороны, грунтозацепы и прочее. Главное помнить, что хороший плуг должен легко и глубоко проникать в почву. Правильно отрегулированный инструмент всегда выдает эффективный результат. Если его грамотно отрегулировать, то и результат будет соответствующим.

Как выбрать плуг для мотоблока «Нева»?

Для проведения любых сельскохозяйственных работ сегодня в продаже имеется большой выбор разного оборудования, как мотокультиватор, мотоблок, минитрактор. Важно лишь выбирать надежное и качественное устройство, которое в полной мере будет справляться со своими задачи и прослужит долгие годы.

Для обработки земли отлично подходят мотоблоки. Они бывают разных видов и производителей. Сегодня мы рассмотрим мотоблок «Нева», а также дополнительные установленные приспособления для него. Во время покупки сразу выбирайте и дополнительное навесное оборудование. Так, вы можете сразу приобрести мотоблок с плугом.

Плуг на мотоблоке поможет вам вспахать землю, удобрить ее, не прикладывая при этом особых физических усилий. Не все фермеры могут с точностью ответить на вопрос, как правильно работать с плугом. Эта работа очень проста, важно лишь правильно установить плуг и отрегулировать его.

Виды плугов для мотоблока «Нева»

Плуг состоит из лемеха с необычной формой, и пятки, которая и обрабатывают залежавшуюся почву. Лемех изготовлен из очень прочного металла, так как именно на него будут оказываться самые большие нагрузки. На мотоблоки разных моделей плуги тоже подбираются индивидуально, но в продаже есть универсальные изделия:

1. Однокорпусный. В данном случае есть всего один лемех, который обрабатывает легкие почвы;
2. Роторный. Есть несколько рабочих лопастей;
3. Оборотный. Лемех изготовлен в виде пера, что значительно облегчает переворот почвы даже более твердых типов.

Оборотный плуг переворачивает почву в направлении одной стороны, поэтому когда вы доходите до конца, вам нужно будет вернуться на начало борозды. С реверсивным плугом дела обстоят проще — дойдя до конца, вам нужно лишь перевернуть лемех и продолжить работу. Такая конструкция позволяет не просто вспахивать землю, но и собирать урожай корнеплодов.

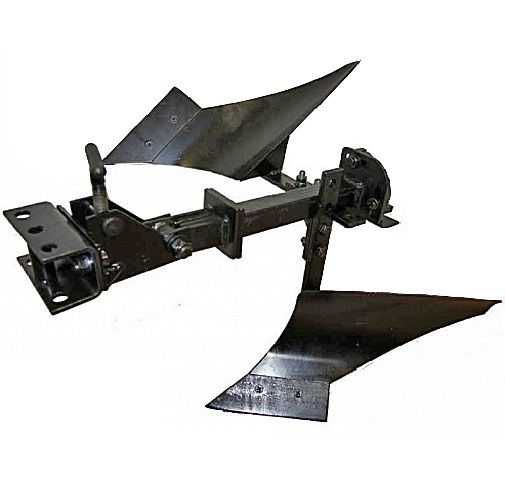

Для мотоблока «Нева» есть такой вид оборотного плуга, как плуг Зыкова. Данный агрегат особо выделяется из-за своих характеристик. Плуг для мотоблока «Нева» Зыкова состоит из:

• Правостороннего и левостороннего корпуса с лемехом и отвалом;
• Опорного колеса;
• Крепления конструкции к грядилю;
• Механизма с фиксацией корпусов плуга;
• Полевой доски. Она обеспечивает устойчивость агрегата во время работ на земле.

Оборотный плуг крепится к мотоблоку «Нева МБ2» с помощью специального кронштейна.

Устанавливать роторный плуг нецелесообразно, если ваш участок маленький, так как конструкция стоит достаточно дорого. Он работает за счет расположенных на одной оси лемехов. Когда вы включаете агрегат, ось начинает вращаться, перебрасывая почву. Вспашка может проводиться до глубины в 30 сантиметров.

Установка и регулировка плуга для мотоблока «Нева»

Если вы не знаете, как правильно установить плуг к мотоблоку «Нева», тогда вам нужно четко следовать инструкциям. Плуг и сцепка — это важные детали, которые как раз и участвуют в обработке земли. Их нужно соединить вместе, а затем установить на мотоблок.

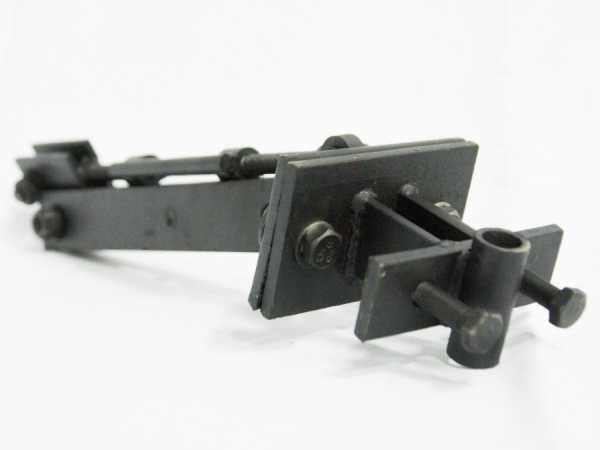

Для начала необходимо прикрепить сцепку на плуг. У разных моделей плугов, соответственно, разные устройства сцепок. Часто приходится повозиться с креплением сцепки на плуг.

После этого плуг крепится на мотоблок.

Как проводится настройка плуга? Многие фермеры задаются этим вопросом, так как главная задача плуга — это аккуратная и качественная обработка земельного участка.

Первым делом, как только ваш плуг оказывается на месте работы, вам нужно заменить колеса на грунтозацепы. Для этого под сцепку устанавливается специальная подставка. Важно провести монтаж таким образом, чтобы узкие участки грунтозацепа смотрели в направлении движения оборудования.

На стойке вы найдете отверстия, благодаря которым вы можете регулировать глубину канавки в земле.

После этого проводится непосредственно регулировка плуга. Плужную пятку располагают параллельно земле и фиксируют болтом регулировки.

После этого нужно наметить место борозды и примерно отметить ее середину. Первую вспашку следует проводить на маленькой скорости, что позволит вам наблюдать за процессом работы, а также за поведением техники. Глубина борозды должна быть не меньше 15 миллиметров, если у вас получается меньше, отрегулируйте технику.

Если у вас все получилось, а борозды выглядят ровными и аккуратными, вы можете увеличивать скорость отрегулированного плуга на мотоблоке «Нева».

Рекомендации по работе с плугом на мотоблоке «Нева»

Во время работы всегда держите плуг максимально ровно. Это вам поможет обработать всю землю, не оставляя пустых участков.

Часто агрегат перегревается из-за длительной работы. Давайте ему отдыхать, делая перерывы на 1-1,5 часа.

Хорошо отрегулированный плуг — это гарантия высококачественной обработки земли и, как следствие, хорошего урожая в будущем. После того, как работа будет выполнена, тщательно очистите оборудование и уберите в сухое помещение для хранения до последующих работ.

Как сделать плуг для мотоблока «Нева» своими руками?

Если у вас нет лишних денег, вы можете самостоятельно сделать плуг для мотоблока. Следует отметить, что без четкого чертежа и без профессиональных инструментов у вас это не получится. Поэтому сразу запаситесь всем необходимым.

1. Лемех. Вам потребуется сталь толщиной от 3 до 5 миллиметров. Вы можете сделать съемный лемех, который можно сделать из диска для циркулярной пилы. Если у вас нет такой возможности, то можете использовать рядовую сталь без термической обработки. Срез лемеха должен быть обработан на наковальне.
2. Отвал. Для отвала подойдет труба диаметром около 0,5 метров с толщиной стенок около 3 (три) миллиметров. Необходимо его вырезать, обработать на наковальне и точильном станке.
3. Сборка плуга проводится точно так же, как описывалось выше. Вы также можете сделать сначала макет из картона, повторяя все размеры деталей. Если у вас получится цельная и прочная конструкция, тогда можете переходить к своему агрегату.

Сделанный самостоятельно плуг по своим характеристикам ничем не отличается от купленного. Если вы мастер на все руки, то, возможно, ваш плуг будет даже в чем-то иметь превосходство перед покупным.

«Выжимаем» максимальную эффективность

Правильная настройка плуга никаких трудностей не вызывает. Однако лучше ознакомиться с инструкцией, поставляемой вместе с приспособлением. Регулировка плуга мотоблока осуществляется обычными гаечными ключами. Главное правильно устанавливать угол и наклон этого орудия труда.

Вспахивание участка при помощи мотоблока может осуществляться только с грунтозацепами, которые можно поставить вместо колес. Если этого не сделать, то колеса мини-трактора будут пробуксовывать. Процедура замены несложная. Нужно лишь снять колеса вместе со ступицами, а на их место установить ступицы от грунтозацепов, а затем и сами приспособления. Они многократно облегчают процесс обработки почвы. Если нет опыта и знаний, то самостоятельно эти устройства лучше не изготавливать. Поскольку стоимость невысока, их лучше приобрести в специализированном магазине.

sadovij-pomoshnik.ru

Пошаговая инструкция. Регулировка плуга для мотоблока

Пошаговая инструкция. Регулировка плуга для мотоблока

Вспашка земельного участка — один из самых важных видов работ в осенний и весенний сезоны. Эту работу необходимо выполнять для подготовки почвы под высаживание или посев разнообразных сельскохозяйственных культур. Выполняет вспашку плуг для мотоблока, который очень важно отрегулировать.

Как правильно отрегулировать плуг, чтобы вспашка земельного участка была правильной, ровной, аккуратной и быстрой. Ответ на этот вопрос Вы найдете в нашей статье.

Подготовка мотоблока для установки плуга

Вспашка почвы начинается с подготовки мотоблока. Давайте же подробно разберемся, как это сделать.

Перед вспашкой мотоблок необходимо разукомплектовать. К месту работы его нужно транспортировать без прицепов и прочего навесного оборудования. Чаще всего доставка техники к месту назначения осуществляется с помощью автомобиля. Если же территория, которую Вы собираетесь обработать, находится рядом с Вашим домом, сборку мотоблока нужно проводить на ровной поверхности в любом удобном для Вас месте.

Шаг первый. Снятие транспортировочных колес

Итак, Вы доставили Ваш мотоблок на территорию, которую собираетесь вспахивать. Первым делом необходимо снять транспортировочные колеса, чтобы заменить их специальными грунтозацепами. Для упрощения этой части работы под располагаемую сзади мотоблока сцепку Вы можете установить подставку. Грунтозацепы нужны для более тщательного сцепления с землей. Они – просто необходимый инвентарь для вспашки, посадки картофеля, моркови, свеклы.

Шаг второй. Замена ступиц.

На втором этапе подготовки мотоблока перед вспашкой нужно заменить ступицы, на которые были установлены транспортировочные колеса, на удлиненные. Это нужно для того, чтобы расстояние между грунтозацепами немного увеличилось. Такое решение значительно повысит устойчивость мотоблока во время работы.

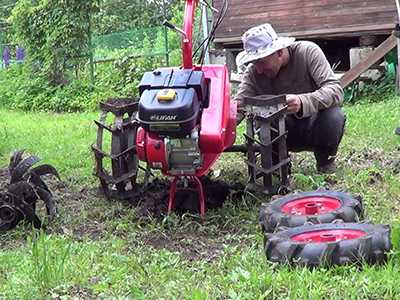

Шаг третий. Установка грунтозацепов

Вы уже установили удлиненные ступицы? Самое время перейти к установке грунтозацепов. Очень важно, чтобы эти элементы были правильно установлены. Этот фактор проверяется направлением протекторного рисунка. Сужение протектора означает движение вперед.

Установка плуга на мотоблок

Теперь Вы можете убирать подставку и заняться регулировкой плуга. Сборка плуга заключается в установке на него сцепного устройства (так называемой сцепки). Эту сцепку и плуг нужно собрать для того, чтобы в дальнейшем установить на мотоблок.

Шаг первый. Подготовка

На этом этапе Вы должны приготовить весь необходимый для работы инвентарь, а именно: плуг, сцепку и гаечные ключи.

Шаг второй. Настройка глубины вспашки

Для регулировки необходимой глубины вспашки почвы нужно сопоставить отверстие ступицы сцепки со средним отверстием стойки плуга. После этого данные элементы соединяются с помощью крепежного болта.

Шаг третий. Установка сцепки на плуг

Болт крепления устанавливается в верхнее отверстие стойки плуга и надежно фиксируется гайкой. При этом чрезвычайно важно не затягивать все гайки в местах крепления плуга и сцепки слишком сильно, так как потом их все равно придется ослаблять на этапе регулировки плуга. Теперь, после установки сцепки на плуг, можно перейти на следующий этап.

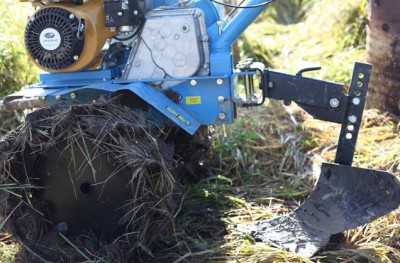

Шаг четвертый. Установка плуга на мотоблок

После выполнения всех предыдущих этапов можно навешивать плуг на мотоблок. Делается это так: на один или два штыря (это зависит от модели мотоблока) агрегатируется плуг, после чего штыри надежно фиксируются шплинтами.

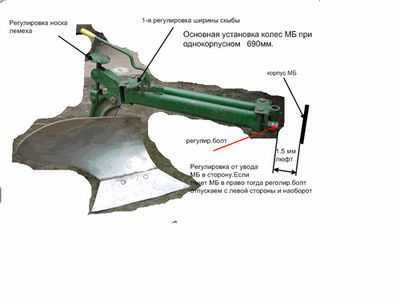

Регулировка плуга

Для того, чтобы Вам было гораздо удобнее регулировать плуг, рекомендуется установить мотоблок на подставки. Это могут быть два бруска 150 на 150 миллиметров в сечении. Именно этот размер поможет настроить оптимальную глубину вспашки, которая должна быть в диапазоне от 15 до 18 сантиметров.

Для большего удобства регулировки плуг также следует поставить на небольшое возвышение, например, на фанеру или доску. Такое решение позволит гораздо точнее установить наклон от пятки плуга к его носу. Угол этого наклона регулируется с помощью специального болта на сцепке, что очень удобно. А происходит это таким образом:

1) Повернув регулировочный болт по часовой стрелке, нужно приподнять пятку плуга, тем самым увеличив глубину вспашки.

2) Повернуть болт регулировки против часовой стрелки, слегка приопустить пятку плуга и тем самым уменьшить глубину вспашки.

Расстояние между почвой и плугом обязательно должно составлять от трех до пяти сантиметров. В противном случае плуг будет попросту зарываться в почву. Если же неправильно выставлен угол наклона плуга, то качество вспашки отставит желать лучшего. При этом гораздо увеличится нагрузка на мотор и на руки оператора. После регулировки затягиваем крепление плуга и сцепки.

Чтобы измерить расстояние между редуктором и контрольной поверхностью (то есть фанерой или доской), нужно воспользоваться рулеткой (или другим измерительным прибором). В норме зазор составляет от 15 до 20 сантиметров. Важно соблюдать это условие.

Подготовка к вспашке мотоблоком

Перед вспашкой необходимо провести тестовую вспашку и проверить качество регулировки плуга. Для этого нужно:

1. Проверить глубину борозды и качество отвала.

2. Проследить за ходом плуга в борозде.

3. Проконтролировать плавность хода мотоблока и нагрузку на руки оператора.

4. Определить нагрузку на мотоблок.

Если все вышеперечисленные пункты Вас удовлетворяют — можно начинать вспашку участка. Если же что-то не так — нужно заново отрегулировать плуг.

Контрольная вспашка участка происходит следующим образом.

Шаг первый

Устанавливаем мотоблок на краю обрабатываемого земельного участка.

Шаг второй

Включаем первую передачу и аккуратно нажимаем на рычаг сцепления. Чрезвычайно важно, чтобы руль мотоблока был параллелен поверхности участка, чтобы мотоблок не зарывался в почву, но и не возвышался над обрабатываемым земельным участком. Оператору при вспашке не нужно давить на руль и слишком усердно толкать мотоблок, ведь эта сельскохозяйственная машина и сама прекрасно справится со своей работой без дополнительных усилий.

Шаг третий

После первой борозды нужно обязательно проверить глубину вспашки. Для этой цели стоит воспользоваться рулеткой или же обычной линейкой. Если показатели совпадут с изначально заданными, то это означает, что можно начинать полноценную работу.

Правильная регулировка плуга — залог качественной вспашки. После работы обязательно нужно почистить плуг от пыли и грязи, снять его с мотоблока и отложить до следующего использования.

Важно! Если Вы работаете в жаркое время дня, обязательно делайте паузы в работе, чтобы мотор остыл.

Теперь Вы знаете, как устанавливать и регулировать плуг на мотоблоке.

moimotoblok.com.ua

Как отрегулировать плуг на мотоблоке | Как

Как пахать мотоблоком с плугом видео и описание

Похожие Записи:

Обработка картофеля мотоблоком, инструкции, видео

Правильная и быстрая обработка земли мотоблоком (пахота мотоблоком)

Оглавление:

Прежде чем начнем разбираться как пахать мотоблоком с плугом необходимо сам мотоблок приготовить к вспашке почвы:

• 1. Для начала передвиньте (перекатите) мотоблок на ровное место на вашем участке.
• 2. Подготовьте грунтовые зацепы и сменные оси.
• 3. Замените колеса с шинами на мотоблоке на колеса с грунтовыми зацепами, которые устанавливаются на сменных (удлиненных) осях.

Инструкция: как пахать мотоблоком с плугом

Теперь, когда мотоблок готов к вспашке почвы, грунтовые зацепы на месте, переходим к установке навесного плуга на мотоблок:

1. Скрепляем плуг со сцепным устройством, при этом крепежные гайки не затягиваем полностью чтобы можно было в последствие отрегулировать плуг.

2. Скрепляем сцепку с плугом и крепежную серьгу мотоблока при помощи двух штырей.

Все, плуг установлен на мотоблок и теперь можно переходить к его регулировке (фото).

В отличие от подготовки мотоблока и установки плуга регулировка плуга немного сложнее и должна быть выполнена качественно, так как при неправильной регулировке плуга вспашка земли отнимет у вас немало сил и времени, а, качество вспашки,к сожалению, оставит желать лучшего.

Регулировка плуга мотоблока

• 1. Сначала подставьте под мотоблок подставки, которые должны быть специально для этого подготовлены (фото 2).
•
• Поставим грунтовые зацепы мотоблока на подставки, и подведем такую же подставку также под опорную ножку мотоблока так, чтобы он не наклонился в сторону плуга, то есть нужно от балансировать стоящий на подставках мотоблок с плугом.
• 2. Высота подставок под грунтовые зацепы определяется планируемой вами глубиной вспашки почвы: если вспашка перед зимой, то высота подставок должна быть до 20-25 см, если вы собрались пахать весной, то высота подставок меньшая #8212 10-20 см.
• 3. После того, как мотоблок от балансирован, с помощью регулировочных болтов наклон корпуса плуга выставьте так, чтобы его пятка была параллельной земной поверхности (фото 3).
•
• На фото 4 показан отрегулированный правильно плуг с пяткой, параллельной поверхности земли.
•
• 4. Далее снимите мотоблок с подставок, выставьте водило так, чтобы ручки управления были на уровне пояса.Такое положение водила мотоблока при работе не нагружает руки и они долго не устают при работе. Когда все операции по регулировке плуга выполнены, можно приступать к пахоте.

Перед началом основной вспашки почвы мотоблоком выполните контрольную вспашку и оцените правильно ли отрегулирован плуг,каково качество отвала почвы и какая глубина борозды.

Гребень последующей борозды должен лежать близко от гребня предыдущей борозды, то есть между ними (гребнями) не должно быть более 10 см расстояния.Так же последующая борозда не должна ложиться на предыдущую борозду с навалом почвы. Чтобы это получалось, правым колесом мотоблока нужно ехать не по основанию предыдущей борозды, а посередине ее отвала (предыдущей борозды) (фото 6).

Как правильно пахать плугом на мотоблоке, рекомендации

Мотоблоки многим владельцам приусадебных участков и огородов облегчают ручной труд. Мотоблок, при правильной его эксплуатации станет незаменимым помощником в вашем хозяйстве. Но не все знают, как правильно пахать плугом на мотоблоке.

Вернее не знают, как правильно подготовить мотоблок и плуг для вспашки и культивирования земли. А, ведь это не так сложно. Изучите наши рекомендации, и у вас все получится.

В первую очередь в зависимости от размера обрабатываемого участка нужно подобрать подходящий мотоблок и орудие для вспашки. Все мотоблоки делятся на три типа:

• 1. Легкие мотоблоки или мотокультиваторы с весом обычно не превышающим пятидесяти килограммов. Мощность мотокультиватора составляет от трёх до пяти лошадиных сил. Предназначаются для обработки земли при помощи культиватора или фрезы. Площадь обрабатываемого участка до шести соток.
• 2. Средние мотоблоки с мощностью до двенадцати лошадиных сил и весом до ста килограмм. Обрабатывают участки до двадцати соток при помощи культиватора или лёгкого плуга.
• 3. Тяжёлые мотоблоки с мощностью до тридцати лошадиных сил и площадью обработки до двух гектар, как правило, при помощи навесного плуга.

Теперь, когда с мотоблоком определились, узнаем, как правильно пахать мотоблоком. Маленькие участки лучше всего обработать при помощи культиватора или фрезы. В комплект поставки легких и средних мотоблоков входят и фрезами.

Технология вспашки почвы с их помощью несложная. Просто мотоблок ставится на край участка, включается повышенная передача и, придерживая, идём вслед за ним, разворачивая на 180 градусов на противоположном конце участка.

Совсем другое дело пахать плугом на большой площади. Здесь очень важна правильная регулировка плуга. Предположим, что она выполнена правильно.

Тогда на малой скорости делается контрольный проход от одного к другому краю участка, на котором разворачиваем мотоблок и выполняем обратный проход. При этом ставим мотоблок правым колесом посередине борозды, которая осталась от первого прохода. Внимательно наблюдаем за плугом. С учётом наклона мотоблока, плуг должен стоять перпендикулярно плоскости земли. Если этого нет, то регулируем плуг снова.

Затем делается второй проход и оценивается глубина борозды. Если глубина слишком велика или слишком мала, то регулируем плуг. Как правило при вспашке плугом глубина борозд в должна находиться в пределах 15-20 сантиметров.

По мере освоения пахоты, когда ваши борозды станут ровными, можно поднять скорость мотоблока. Тогда плуг будет отваливать землю сильнее, поверхность ее будет ровной, без комков, да и сами пахота будет идти быстрее. Вот таким образом и пашут мотоблоками.

Пахота мотоблоком, видео подборка

Видео о том, как правильно пахать мотоблоком,мы привели ниже. Вы наглядно убедитесь, что мотоблок вполне справляется с вспашкой не только уже многократно обработанной почвы, но и целины.

Настройка и регулировка плуга на мотоблоке

Необходимо подготовиться к посевным работам или начать подготовку своего дачного участка к зимнему периоду? В этом случае незаменимым помощником станет собственный мотоблок или мотокультиватор, которые отлично смогут вспахать земельный участок. Самое главное в этом деле #8212 настройка и регулировка плуга на мотоблоке. Наши советы помогут сделать это быстро и правильно.

Подготовительный процесс

Одним из часто возникающих вопросов, является вопрос о том, как отрегулировать плуг на мотоблоке Нева или Фермер. Это необходимо сделать для верной и аккуратнейшей пахоты. Сделать это несложно, если придерживаться рекомендаций специалистов.

Перед началом работ проводится подготовка мотоблока МТЗ, состоящая из нескольких процессов. Вначале необходимо транспортировать мотоблок МТЗ непосредственно к будущему месту пахоты. Перевезти его можно в автомобиле, предварительно разобрав и отложив агрегат и грунтозацепы, так как они пока не потребуются.

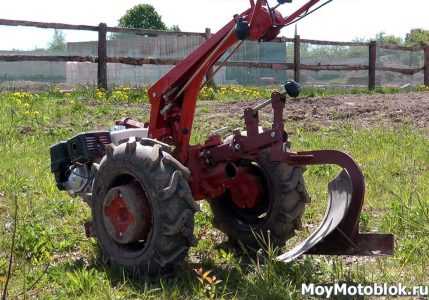

Плуг на мотоблоке

Если же участок находится неподалеку от вашего дома, то последующие процессы можно осуществлять непосредственно на месте, на ровной поверхности:

После доставки мотоблока Салют, Угра или другого на рабочее место требуется произвести замену колес для транспортировки на грунтозацепы. Чтобы обеспечить легкость снятия колеса для транспортировки, под сцепку устанавливают специальную подставку

Ступицы для установки колеса транспортировки мотоблока заменяются на более длинные ступицы. Это поможет увеличить ширину между грунтозацепами для устойчивости мотоблока в ходе пахотных работ

Следующим этапом является крепление грунтозацепов. В правильности установки можно убедиться, проверив чтобы проектор грунтозапов, имеющий вид «елочки», был направлен, как указано на фото, на котором сужение проектора является направлением вперед

После установки обоих грунтозацепов подставка убирается и наступает следующий этап работ, заключающийся в подготовке устройства к рабочему процессу.

Монтаж

Сборка плуга заключается в монтаже на него сцепки, что требуется для дальнейшего навешивания его на механизм. Состоит он из нескольких этапов:

Подготовка к рабочему процессу таких необходимых элементов, как сцепка. Плуг и гаечные ключи

Чтобы глубина вспашки была оптимальной, необходимо сопоставление ступиц сцепки со средним отверстием стойки и для их соединения применяется крепежный болт

Болт для крепежа регулировочного болта устанавливается в отверстие стойки, расположенное сверху, и фиксируется при помощи гайки. Важно следить, чтобы все гайки не были полностью зафиксированы, чтобы при последующих работах их не пришлось ослаблять. После установки сцепки, можно приступить к следующей операции

Наступило время навешивания плуга на мотоблок Нева, как показано на фото. Для их соединения используются один или несколько штырей, в зависимости от модели мотоблока. После чего штыри необходимо зафиксировать шплинтами.

Регулирование

Данный процесс также состоит из нескольких этапов:

Регулировка плуга на мотоблоке Фермер начинается с установки мотоблока на подставку, для чего можно подставить под грунтозацепы пару небольших брусочков с сечением 150 х 150 мм. Этой высоты вполне достаточно, чтобы беспрепятственно произвести регулирование аппарата на глубину вспахивания от 15 до 18 см

Для удобства проведения работ следует подстелить дощечку или фанеру, что позволит точней провести регулирование уголка наклонения плуга от пятки к носу. Чтобы провести регулировку угла наклона механизма, необходимо поначалу вращать болт регулировки по часовой стрелке, что поднимет пятку кверху, увеличивая глубину вспашки, а затем произвести вращения против часовой стрелки, что опустит пятку плуга, уменьшая глубину вспахивания, как показано на фото

Следует выдерживать расстояние между поверхностью почвы и пяткой плуга не больше 5 см, иначе устройство попросту «зароется» в почву. При неверно выверенном угле наклонения агрегат значительно уменьшится качество вспашки, а вот нагрузка на руки водителя и двигатель механизма увеличится. Закончив регулировку, нужно затянуть гаечным ключом крепежи и сцепки

Используя рулетку нужно проверить зазор между поверхностью и редуктором механизма. Зазор не должен быть более 20 см.

Вспашка участка

Настройка плуга на мотоблоке дело очень важное, поэтому перед работой надо провести контрольное вспахивание, что даст возможность оценить регулирование. Этот процесс включает в себя такие этапы:

Оценка бороздной глубины и качества отвала

Оценка плугового хода в борозде

Оценка мотоблочной нагрузки

Оценка нагрузки на руки.

Только после полной проверки можно начинать основную работу. Если же хотя бы один фактор не соответствует требованиям, то потребуется повторная регулировка механизма. Сам процесс вспашки состоит из следующих процессов:

Для окончательной вспашки установите минитрактор на краю поля, где планируете сделать борозду.

Руль располагайте параллельно земле. Не стоит сильно давить на руль и толкать мотоблок при работе, он все сделает сам. Главное не переставать удерживать руль параллельно почве, чтобы механизм не погрузился в почву или не поднялся вверх

Закончив делать начальную борозду, проведите контроль ее глубины от дна борозды до гребня. Если глубина вспахивания равна от 15 до 18 см, то можно начинать основной процесс.

Подведем итоги

Очень важно знать, как настроить плуг на мотоблоке, что позволит правильно произвести все требуемые работы. Верная регулировка является залогом качества процесса. После окончания работ не забудьте очистить механизм, открепить плуг с мотоблока и сложить до последующего раза.

Как правильно пахать мотоблоком? Подготавливаем мотоблок к работе

Наступает время готовить свой приусадебный участок к посевным работам или же наоборот подготавливать его к зиме. Одна из самых важных работ весной или осенью #8212 это вспашка земельного участка. В настоящее время у большинства садоводов и огородников есть в хозяйстве собственный мотоблок или мотокультиватор. А если еще нет, то, может быть, вы собираетесь приобрести мотоблок, не век же перекапывать свой участок с помощью лопаты!

У многих новичков при работе с мотоблоком, особенно, если необходимо вспахать свой участок, возникает много вопросов о том, как правильно отрегулировать плуг, чтобы вспашка земли была выполнена аккуратно и правильно. Вот о том, как отрегулировать плуг мотоблока и пойдет речь в этой статье.

Подготовка мотоблока к пахоте

Перед вспашкой земельного участка необходимо провести подготовку мотоблока. Что для этого нужно сделать? Давайте разберем все по порядку.

Мотоблок желательно доставить к месту пахоты без плуга и грунтозацепов. Обычно разукомплектованный мотоблок транспортируют в автомобиле на дачный участок. Если у вас земельный участок рядом с домом, то провести подготовку мотоблока к пахоте можно в любом выбранном месте с ровной поверхностью.

Шаг первый

Когда мотоблок доставлен на место подготовки к работе, необходимо заменить транспортировочные колеса (Б) на специальные грунтозацепы. Для того, чтобы было удобнее снимать транспортировочные колеса, под сцепку мотоблока, которая расположена сзади, можно установить подставку (А).

Шаг второй

Вместо ступиц, на которые устанавливаются транспортировочные колеса мотоблока, необходимо установить удлиненные ступицы (А). Это необходимо для увеличения расстояния между грунтозацепами, чтобы обеспечить устойчивость мотоблока во время пахоты.

Подготавливаем мотоблок к работе

После того как ступицы установлены, приступаем к установке грунтозацепов (А). Обязательно обратите внимание на правильность их установки. Протектор грунтозацепов в виде «елочки» (Б) должен иметь направление, как показано на фотографии – сужение протектора– это направление вперед.

Когда оба грунтозацепа установлены, можно убрать подставку (А) и приступать к следующему шагу работ– подготовке плуга к работе.

Источники: http://motoblok-kultivator.com/kak-pahat-motoblokom-s-plugom-video/, http://fermerteh.ru/regulirovka-pluga-na-motobloke, http://muzhik-v-dome.ru/instrumenty/kak-pravilno-pahat-motoblokom/

Комментариев пока нет!

postrojkin.ru

Сцепки и бороны для мотоблоков Нева. Обзор, их виды и варианты

Сцепки для мотоблоков Нева, их виды, какие для чего

Для работы любого навесного оборудования с мотоблоком Нева необходимо его соединить с агрегатом. Для этого есть специальное устройство – сцепка. Оно бывает нескольких видов, давайте разберёмся с особенностями каждого из них.

Сцепка для адаптера АПМ (для работы с плугом и окучниками)

Сцепка для адаптера АПМ (для мотоблока Нева, Каскад, Ока, МБ)

Это сцепка предназначена для подсоединения к адаптеру различного навесного оборудования. Такого как плуги, картофелекопалки и окучники. Конструкция сцепки позволяет надёжно зафиксировать оборудование к мотоблокам Нева при помощи всего трёх болтов.

Сцепка универсальная

Этот вид сцепки позволяет регулировать угол наклона навесного оборудования при помощи болтового механизма. Эта функция позволяет наклонить мотоблок Нева, а плуг будет идти перпендикулярно к земле.

Сцепка универсальная

Поскольку в основном эта сцепка предназначена для использования плугов и окучников, то есть возможность установки двойной или тройной сцепки, чтобы к нему можно было сразу подсоединить несколько рабочих элементов.

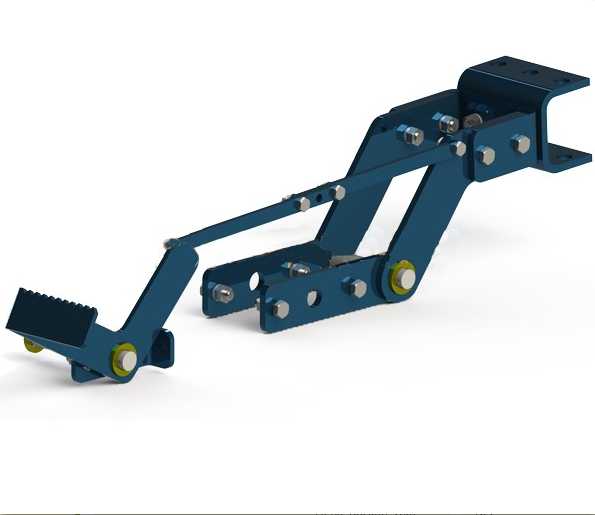

Сцепка универсальная Н

Сцепка универсальная Н

Это модификация универсальной сцепки для мотоблока Нева. Её главным отличием является то, что можно не только регулировать высоту погружения, но и изменять угол наклона во всех плоскостях. Максимальный угол наклона в горизонтальной плоскости составляет ± 20 °, а в вертикальной ± 27 °.

Сцепка МК для работы с окучником ОН-2 и плугом КРОТ

Сцепка МК для работы с окучником ОН-2 и плугом КРОТ

Это сцепка особая сама по себе, поскольку выпущена заводом ООО «Мобил К» исключительно для сцепки с их оборудованием ОН-2 и Крот. Заводом был продуман отдельный вид сцепления, который в комплекте не поставляется, а приобретается отдельно.

Возможно ли сделать сцепку для мотоблока своими руками?

При изготовлении сцепки своими руками наиболее правильным будет выбрать универсальный вариант, поскольку 90 % навесного оборудования работает именно с этим видом сцепления.

Необходимо учесть, что на сцепку будет идти большое давление. Поэтому следует выбирать исключительно крепкие материалы с крупного листового металла.

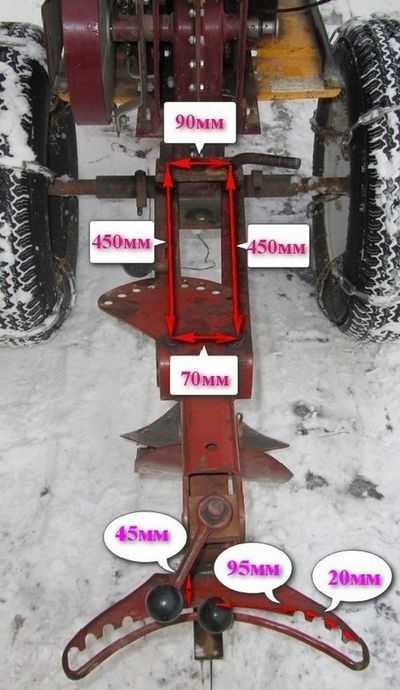

В основе универсальной сцепки лежит П-образное крепление. Для его изготовления лучше всего подходит квадратный швеллер, он должен быть размером 40х40 мм.

В этом швеллере делаются отверстия, которые будут служить для фиксации сцепки при помощи штыря. Поэтому следует изначально изготовить штырь из высококачественной стали, а затем под размер штыря сверлить отверстия в креплении.

Для дальнейшей установки навесного оборудования следует подсоединить кронштейн.  Его длинную часть следует направить вниз или вверх, чтобы у подсоединённого оборудования не было помех при движении. Не следует делать его слишком длинным, чтобы не допускать прикасание с землёй.

Отзывы владельцев

Вот что пишут люди на форумах о сцепке для мотоблока Нева:

«Долго выбирал, какую сцепку использовать. Ведь устройство у них похожее. Думал сделать самому, но не стал заморачиваться и купил универсальную сцепку Н. Она, как мне показалось, наиболее эффективная, многогранная и совместимая со всем оборудованием, которое у меня есть. Да ещё и плюс официальная гарантия. С тех пор нареканий на работе не было»

«Купил я для работы плуг Крот. Поскольку он был одним из самых дешёвых вариантов, а переплачивать не хотелось. Всё-таки они похожие и функционально одинаковые. Какого же было моё удивление, когда дома я не смог его соединить с моей сцепкой. На следующий день пошёл в магазин, чтобы выяснить, в чём проблема. На что мне продавец сказал, что забыл упомянуть об особой сцепке этого плуга. Пришлось покупать ещё дополнительно сцепление. Вот тебе и пословица, что скупой платит дважды наглядно…»

Бороны

Борона предназначена для перемешивания верхнего слоя почвы (для равномерного удобрения, увлажнения или аэрации почвы) и приведения её в однородное состояние (убирает корку на земле, разбивает комки, удаляет сорняки). На официальном сайте производителя мотоблоков Нева представлена одна официальная модель бороны.

Борона БД 850М (лущильник)

Борона разбивает большие куски (глыбы) почвы на более мелкие, благодаря этому почва дополнительно впитывает влагу и кислород. Эти два фактора являются обязательными для выращивания сельскохозяйственных культур.

Борона БД 850М

БД 850 является дисковой бороной и рекомендована к эксплуатации на небольших или средних полях. При этом ширину работы можно регулировать от 70 до 96 см.

Борона оборудована 8 дисками из высококачественной стали. Они сменные и при желании старые можно легко поменять на новые. Диски затачиваются на заводе по специальной технологии, благодаря этому они не затупляются в течение длительного периода эксплуатации.

Диски устанавливаются на ось. Эти оси закреплены на сверхпрочных тефлоновых подшипниках.

Угол борозды можно изменять в зависимости от условий:

• Наклон в 10 ° применяется при агрессивном бороздовании;
• Наклон в 15 ° используются при стандартном бороздовании;
• Наклон в 20 ° используются при мягком бороздовании.

Если обрабатывается твёрдая порода и диски проскакивают, то для их погружения в землю можно использовать утяжелитель. Для этого сверху есть специальная продуманная площадка.

Чтобы достичь максимального результата бороздования, можно использовать две последовательно подсоединённые борозды. При этом первый агрегат сбрасывает землю внутрь, а второй наружу.

Рекомендуется также заменить обычные колёса на грунтозацепы.

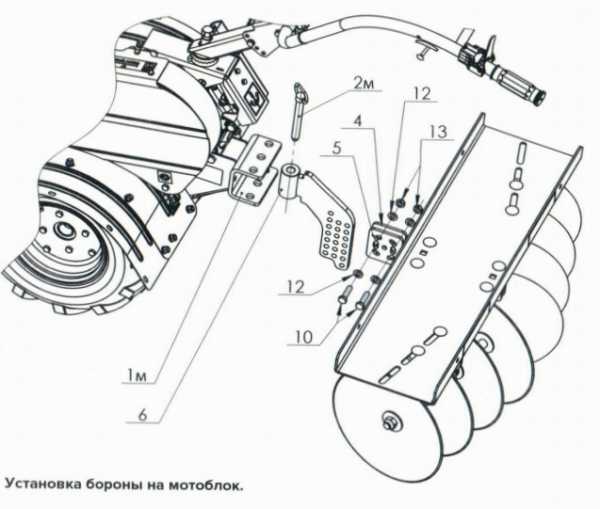

Установка Бороны БД 850М на мотоблок Нева

Можно ли изготовить борону своими руками?

При желании борону можно собрать и самостоятельно, в этой конструкции нет ничего сложного.

Проще всего изготовить зубчатую борону. Она чуть менее эффективна, чем дисковая, но в устройстве намного проще.

Для этого понадобится всего лишь квадратная труба, зубья и болты.

Необходимо разрезать трубы и подсоединить их друг к другу под углом примерно в 30 °. А на месте их соединения вставить зубья и закрепить их болтами.

Для соединения с мотоблоком можно использовать обычную цепь или изготовить устройство для сцепления при помощи обычной металлической трубы.

Но только это конструкция будет часто выпрыгивать из земли, её нужно дополнительно утяжелить чем-либо. Идеальным вариантом решения проблемы будут шлакоблоки или любые тяжёлые металлические конструкции. Но не следует переусердствовать, поскольку соединительные элементы должны выдержать вес всей конструкции.

Видео-обзор

На видео продемонстрирован процесс изготовления такой бороны:

А вот видео работа бороны в действии и результат проделанной работы:

Что говорят владельцы

А вот несколько мнений людей, которые уже работали с боронами на мотоблоках Нева.

«Борону я решил сделать самостоятельно, поскольку её конструкция мне была интуитивно понятна. Поэтому немного пораскинув мозгами, и пособирав информации на форумах, смог без проблем сделать. Всё что нужно было это штыри и трубы для их крепления. Простота — залог успеха)»

Утяжелители

Утяжелители используются для придания конструкции большего веса. Это необходимо в тех случаях, когда оборудование «перепрыгивает» почву и работает прерывисто.

Утяжелители могут быть как для самого мотоблока, так и для навесного оборудования к нему.

Утяжелители для мотоблока Нева

Официальный производитель предлагает купить утяжеление у него на сайте. Они есть двух видов.

Груз-утяжелитель «Нева»

Груз-утяжелитель

Первые изготавливаются в форме дисков, они предназначены для утяжеления колёс или оси мотоблока. Диски улучшают грунтозацепляющие свойства, вес одного диска составляет 10 кг.

Вторые производятся в форме цилиндра, который крепится только на штырь мотоблока. Тем самым отягощая его раму, вес одного такого цилиндра составляет 17 кг.

Но не стоит сразу покупать утяжелитель. Ведь это не навесное оборудование. Его задачей является утяжеление конструкции. Может быть, у Вас просто дома есть шлакоблок, металлическая гантеля или что-либо другое весом около 10 кг? Так просто повесьте его на мотоблок, и результат будет таким же.

Но эти манипуляции следует проводить правильно, поскольку в противном случае есть большой риск соскакивания утяжелителя с крепления и нанесения повреждений человеку.

Видео-обзоры

Вот пример, как можно сделать и установить утяжелитель для мотоблока Нева самостоятельно:

А на этом видео говорится о том, как правильно установить дисковый утяжелитель непосредственно на сами колеса для мотоблока Нева:

Отзывы владельцев

Вот несколько комментариев с форумов про утяжелители.

«Давно было замечена проблема, что при работе с твёрдой почвой мотоблок не зацепляется за землю, а проскакивает, даже с грунтозацепами. Полазив по форумам, я нашёл решение: просто утяжелить вес. Покупать новое не стал, а соорудил самостоятельно из металлолома. Эффект потрясающий. Теперь работаю без сбоев»

«При работе фрезы была замечена беда, они не закапывались в землю, а проскакивали. Поэтому решил я их утяжелить. Для этого на колёса подцепил блины от штанги. Благо остались с молодых времён. Эффект был замечен сразу».

fermerinform.ru
