Как обустроить слив для душа в полу ванной: пошаговый инструктаж

Душевые кабинки пережили момент своей популярности и стали постепенно покидать современные квартиры и дома. Им на смену приходят простые по конструкции, но превосходные по дизайну душевые зоны, отделенные лишь полупрозрачной перегородкой.

Одним из важных элементов устройства без поддона является слив для душа в полу – трап. Его можно обустроить своими силами, разобравшись с основными правилами и порядком проведения монтажных работ.

Мы подскажем вам, какой вариант конструкции трапа лучше использовать, как подобрать гидрозатвор, а также опишем пошаговое выполнение работ по обустройству слива и отделке душевой зоны.

Содержание статьи:

Как правильно выбрать трап для душа

Простейшая конструкция трапа – это устройство, собирающее и отводящее воду из душа в канализационную трубу. Материал изготовления – нержавеющая сталь, армированный стекловолокном пластик или металлопластик. Верхняя часть закрывается декоративной крышкой, которая имеет круглую, квадратную или прямоугольную форму.

Конструкционные особенности моделей

При выборе сливного устройства важно учесть его конструкцию и вид затвора – устройство слива напрямую зависит от его вида.

В сантехнических магазинах представлена продукция трех видов:

точечные – собирающие воду устройство типа воронки;
линейные – собирающие воду в лоток.

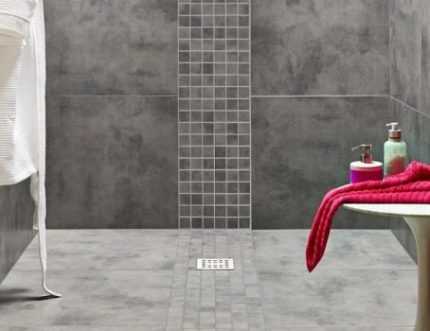

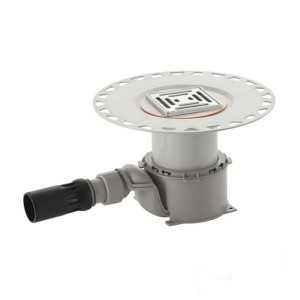

Точечные трапы – наиболее распространенный вид, что легко объясняется возможностью установки слива в любое удобное место на полу: в центре, сбоку, в углу. В сторону точечного сбора воды в помещении или в душевом поддоне должен быть обеспечен уклон для самотечного отвода воды.

Точечные решения могут иметь два варианта выпуска:

вертикальный – выпуск, направленный вниз; больше подходят для частных домов;
горизонтальный – выпуск, уходящий в сторону, туда, где в городских квартирах обычно расположены канализационные трубы.

Устанавливают их в непосредственной близости от объекта водоразбора, к примеру, от стационарно зафиксированной душевой лейки.

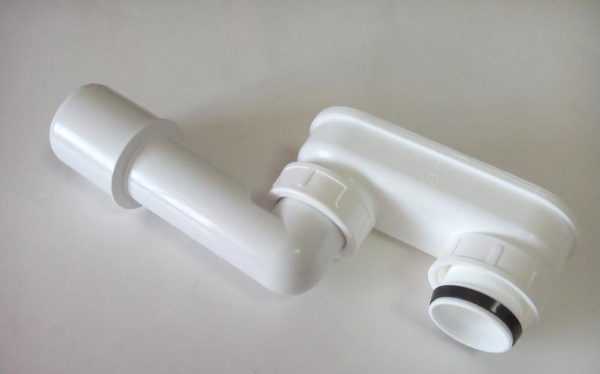

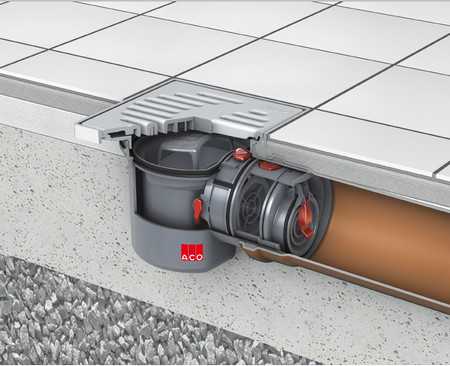

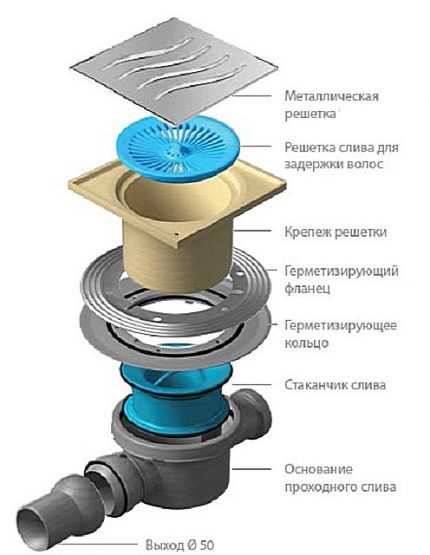

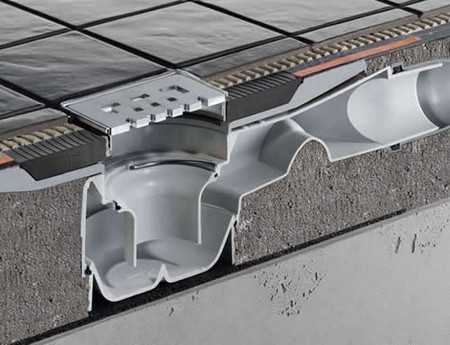

Конструкция точечного сливного устройства с боковым выходом стандартного размера 50 мм для подключения к канализации. После окончательной сборки трап, в зависимости от модели, имеет высоту от 7 мм до 18 мм (+)

Если важно, чтобы у слива была небольшая высота, лучше обратить внимание при выборе на модели с подрезным стаканом. Некоторые из них можно уменьшить до 2 см.

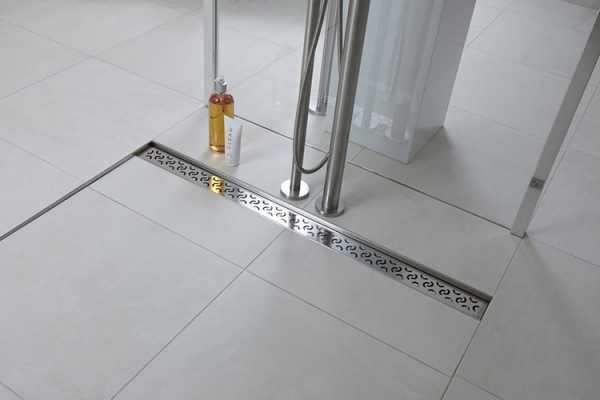

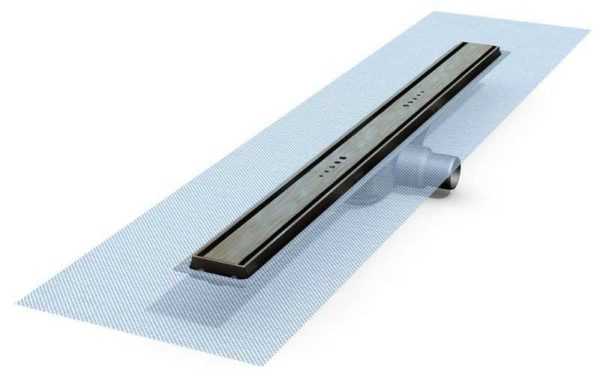

Линейный трап (лоток) имеет абсолютно другой внешний вид. Благодаря увеличенной рабочей площади он обладает большей пропускной способностью, нежели точечные аналоги. К линейному типу относятся как пристенные, так и расположенные в центре помещения, например моечного отделения в бане.

Соответственно, при монтаже как пристенного, так и установленного в другом месте устройства необходимо организовать наклон поверхности пола в одну сторону. Уклон в сторону одной из стен организовать гораздо проще, чем сооружать две наклонные плоскости с понижением к центру.

Декоративная планка линейной модели представляет собой удлиненный прямоугольник из нержавеющей стали в виде обычной или узорчатой решетки. Устанавливается, как и точечный слив, на одном уровне с плиткой

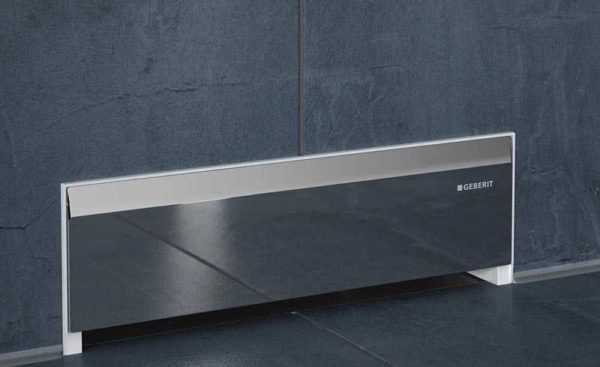

В ряду пристенных линейных конструкций есть усовершенствованные варианты, дополненные приспособлениями для брызгающей на стену воды. Одним из характерных примеров является модификация трапа известной компании Geberit, специализирующейся на производстве сантехники с инсталляциями.

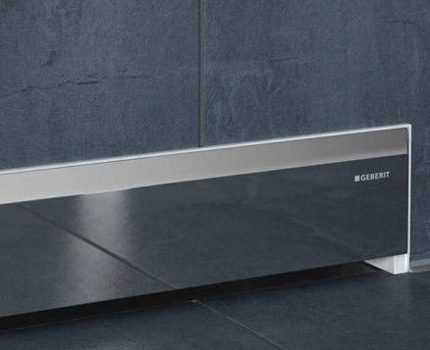

Пристенный слив также представляет собой инсталляцию, монтируемую частично в стену, частично в пол.

Установка пристенного трапа в городской квартире – занятие хлопотное и нерациональное. К тому же он имеет высокую стоимость, что непрактично. По этим причинам владельцы домов и квартир выбирают альтернативные варианты – точечные и линейные

При выборе сливного устройства следует ориентироваться на следующие факторы:

физические возможности установки – размеры;
направление канализационной трубы;
расположение душевой зоны;
дизайн плитки.

Также стоит обратить внимание, что появились модели «под плитку». Вместо декоративной решетки в корпус трапа устанавливается фрагмент напольной плитки, а для слива воды предусмотрены щелевые отверстия по краям.

Трап в интерьере душевой зоны должен выглядеть естественно и гармонично: перекликаться с дизайном сантехнических элементов и не бросаться в глаза

Разновидности защитного затвора

Выбор зависит от регулярности приема водных процедур. Если планируется ежедневное использование душа, то подойдет и традиционное устройство. Гидрозатвор сифонного типа – это изогнутая часть трубы, которая удерживает запахи путем создания водного барьера.

Однако такая конструкция занимает больше места, а для некоторых это неприемлемо. К тому же всегда существует риск пересыхания затвора во время длительного отъезда жильцов.

По этой причине в современных модификациях производители все чаще устанавливают «сухой» затвор, который может быть мембранным, маятниковым или поплавковым.

Схема «сухого» устройства поплавкового типа (поплавок обозначен красным цветом). Когда прекращается поток воды, поплавок опускается вниз и перекрывает отверстие, тем самым обеспечивая защиту от неприятных запахов

Принципиальной разницы в работе «сухих» затворов нет, поэтому можно не заострять на этом внимание при выборе трапа.

Инструкция по установке слива

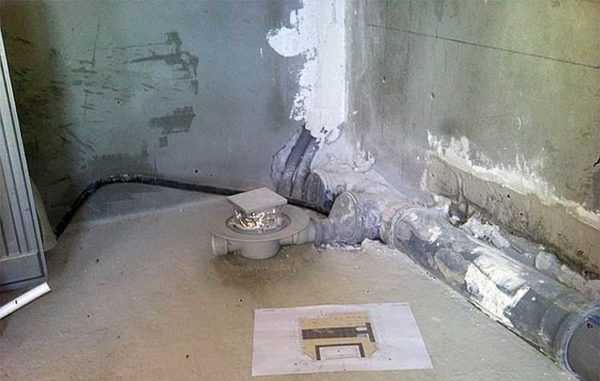

В качестве примера установки трапа возьмем точечное устройство с горизонтальным выпуском, которое легче всего присоединить к канализационной магистрали. Место монтажа большого значения не имеет, при желании вы можно произвести его по центру, в углу или около стены.

Шаг #1 – подготовка инструментов и материалов

Для начала готовим проект – примерную схему того, как будет выглядеть сливная система после установки.

Важно определить, какие материалы будут участвовать в монтаже, чтобы заранее их приобрести.

Чаще всего это следующий комплект:

листы пенополистирола – они плотные, легкие и прочные;
сухая цементная смесь;
битумная полимерная мастика для гидроизоляции;
демпферная лента;
герметик;
плиточный клей;
затирка для плитки.

Плитка должна быть нескользящей и в идеале той же самой, что и во всем санузле. Чтобы произвести точные расчеты, следует воспользоваться рекомендациями производителей.

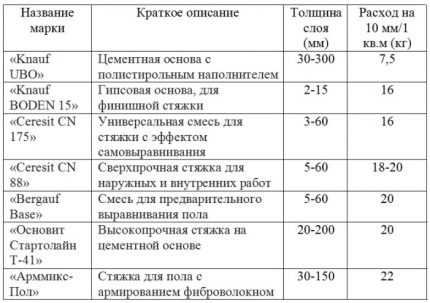

Сводная таблица расхода сухой смеси различных марок. Так, для каждого1 м² стяжки толщиной 50 мм потребуется 37,5 кг смеси «Кнауф Убо» или 80 кг смеси «ЦерезитСН175» (+)

Из герметиков лучше предпочесть силиконовые водостойкие составы, предназначенные для работ в ванных комнатах, например, KWIK SEAL, Ceresit, UNIPAK.

Для сборки сливной системы специальных инструментов не потребуется, а для устройства стяжки и укладки плитки нужны емкости под растворы, дрель с насадкой-миксером, шпатели, мастерки, лазерный или пузырьковый уровень (первый предпочтительнее), разметочные инструменты.

Шаг #2 – выбор места для трапа

Место установки трапа лучше определить заранее, но часто корректировки происходят в процессе работ. Например, после снятия старой плитки и стяжки выясняется, что нужно менять .

Следовательно, приходится «на ходу» переносить место монтажа трапа. Чем ближе он к канализационным коммуникациям, тем лучше происходит слив воды и тем меньше деталей необходимо задействовать для сборки системы.

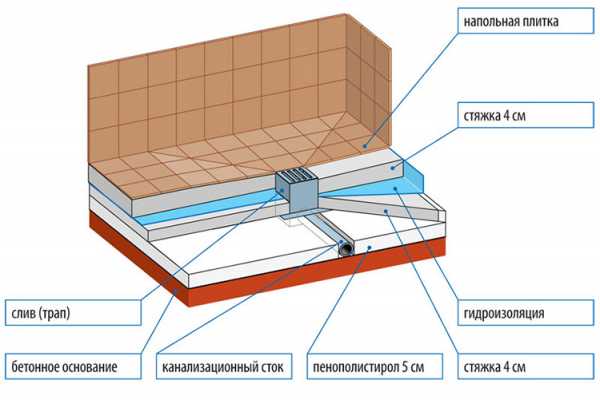

Схема, наиболее полно раскрывающая принципы монтажа сливной конструкции. Высокая степень герметичности обусловлена использованием 2 слоев стяжки (черновой и выравнивающей) и помещенной между ними гидроизоляции (+)

Часто место расположения слива выбирают, ориентируясь на форму декоративной накладки трапа. Например, квадратный устанавливают в середине, а линейный – сбоку, вдоль стены.

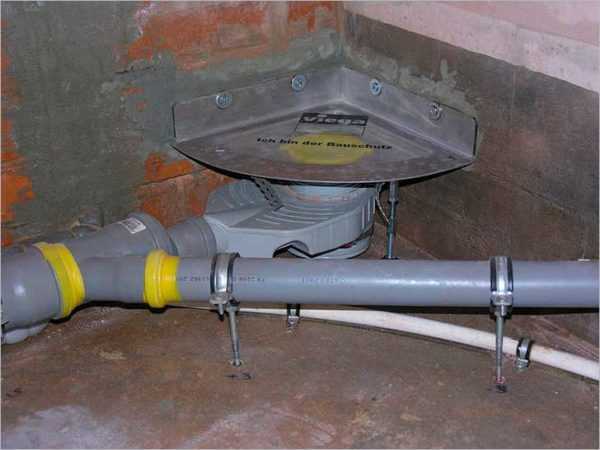

Если решено выбрать для монтажа устройства примыкающий к стене угол (что объясняется близким расположением к канализации), следует присмотреться к угловым моделям.

Шаг #3 – сборка и установка трапа

На момент начала сборки необходимо полностью освободить пол и стены санузла от старых конструкций – убрать плитку, старую штукатурку и стяжку.

Для пыльных и грязных работ потребуется перфоратор, дрель и зубило. Но если бетонное основание и стены заранее подготовлены (очищены, прогрунтованы, покрыты гидроизоляционной мастикой), можно приступать к сборке.

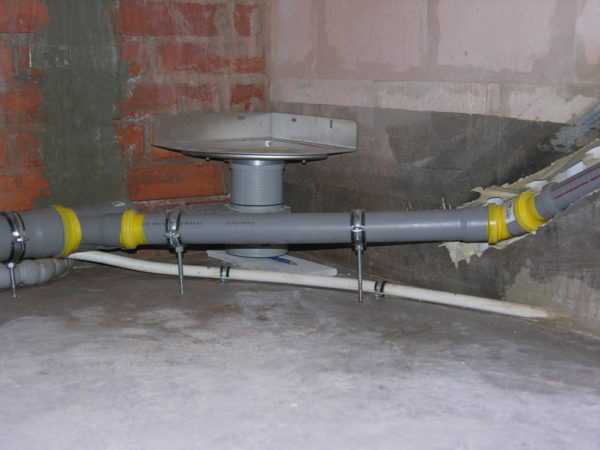

Сборку элементов трапа выполняем строго по инструкции производителя. Подключение устройства к канализации производим с помощью фитингов ПВХ, прямых или с углом 45 градусов

Для более прочного и герметичного соединения элементов сливной системы используем сантехнический герметик – трубы будут замурованы в пол, поэтому смысла нет оставлять разъемные стыки.

Обязательно проводят измерения собранного трапа по высоте – от его размеров зависит толщина слоев стяжки и утеплителя. Не стоит забывать о том, что на финишный слой, состоящий из керамической плитки и клея, тоже необходим резерв.

Шаг #4 – установка бортиков подиума

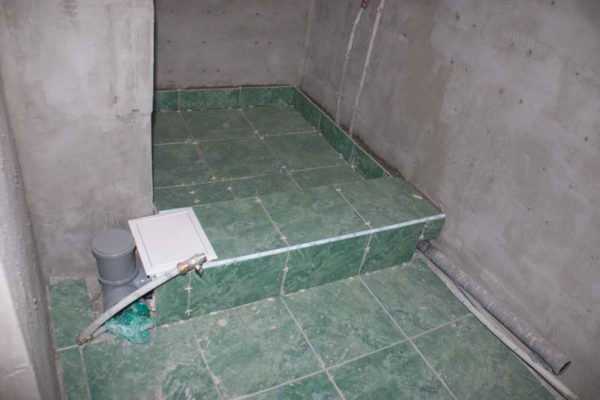

При устройстве стяжки так или иначе получится возвышение душевой зоны над остальным полом. Если только не возникнет желание поднять пол всего санузла до уровня трапа.

Уклон стяжки будет гарантировать направление слива воды в сторону трапа, тем не менее, для сохранения остального пола в сухом состоянии края подиума обрамляют невысокими бортиками.

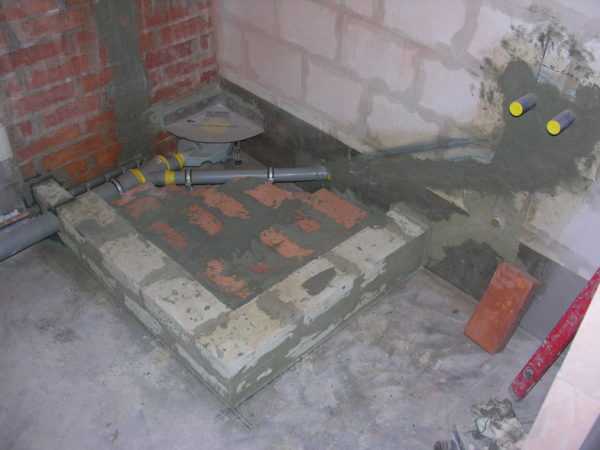

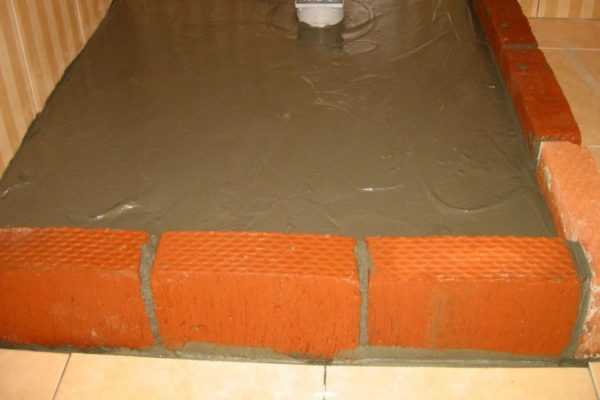

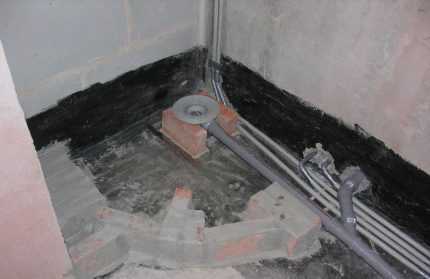

Для строительства бортика отлично подходит красный керамический кирпич. Чтобы конструкция была устойчивой и прочной, с внутренней стороны кладку можно армировать металлическими прутьями или скобами

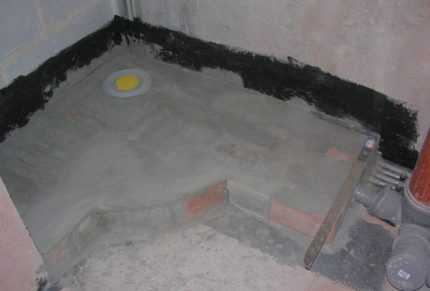

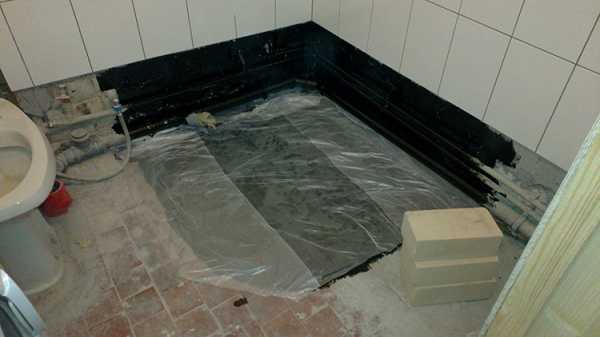

После этого делаем черновую стяжку, но предварительно укладываем гидроизоляционную мембрану. Вместо нее можно использовать полимерно-битумную мастику, которой тщательно обмазываем все углы, стыки, соединения и бортик с внутренней и наружной стороны.

Следим за тем, чтобы верхняя поверхность бортика находилась выше уровня трапа примерно на 1,5-2 см. Одновременно проверяем, не нарушился ли уклон отводящей канализационной трубы (2 см на каждый метр). Верхняя часть трапа, напротив, должна располагаться строго горизонтально.

Шаг #6 – порядок выполнения стяжки

Этот этап считается наиболее ответственным, так как именно от него зависит, в правильном ли направлении будет утекать вода в слив. В первую очередь укладываем подложку из экструдированного пенополистирола, подойдут .

Этот материал выполняет сразу несколько функций:

тепло- и звукоизоляционная роль материала – делает кабинку более теплоемкой и частично поглащает шум падающей воды;
облегчает вес конструкции, что принципиально важно в условиях многоквартирного дома;
защищает трап и элементы ПВХ коммуникаций от механического давления;
позволяет сэкономить на цементном растворе.

Для монтажных работ подойдет экструдированный пенополистирол марки С31 или С35 (с антипиренами). В продаже имеются плиты от 30 мм в толщину, но для душевого подиума лучше взять 50-60 мм. Большую плиту разрезаем на отдельные фрагменты, которые укладываем вокруг конструкции сливного устройства, как на следующем фото.

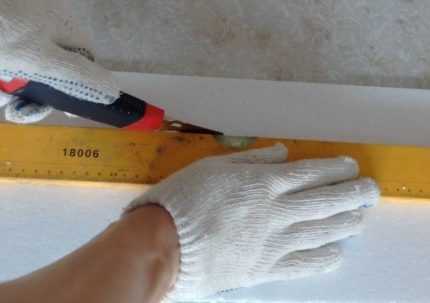

Для разрезания плит на части обычно пользуются строительным ножом. Рассчитывайте величину фрагментов таким образом, чтобы при монтаже между ними оставались небольшие зазоры

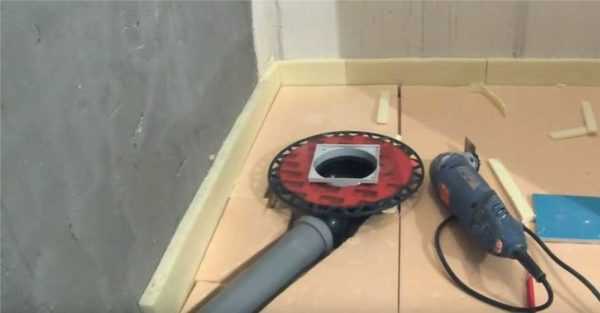

После гидроизоляции и укладки пенополистирольных плит приступаем к устройству черновой стяжки Сначала вдоль стен закрепляем демпферную ленту – альтернативный вариант деформационных швов. Лучше воспользоваться самоклеящейся лентой, для фиксации которой не требуется дополнительного крепежа и особых усилий.

Затем подготавливаем раствор, используя пропорции воды и сухой смеси, рекомендованные производителем. Для этого потребуется небольшая емкость (ведро, глубокий таз) и дрель с насадкой.

С целью экономии материала смесь с запасом разводить не нужно – лучше несколько раз приготовить небольшое количество.

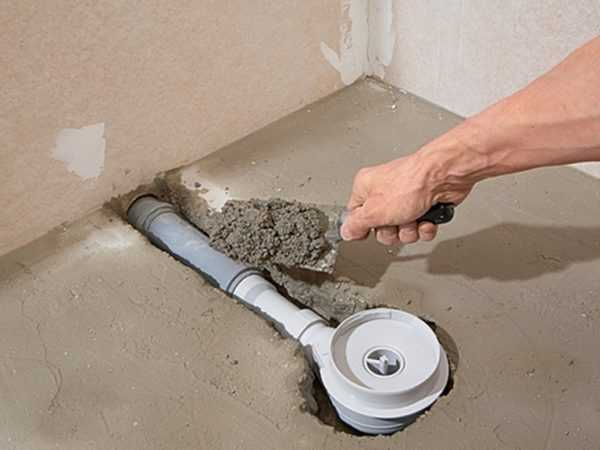

Равномерно заполняем цементной смесью пространство между плитами пенополистирола и трубами, стараясь не сдвигать с места трап и коммуникации. Для укрепления дна и предупреждения растрескивания стяжки желательно уложить армирующую сетку

Заливая стяжку, не оставляем пустых мест. Конструкция трапа должна полностью погрузиться в раствор, за исключением фланца и верхней части, к которой крепится декоративная решетка. Поверхность стяжки выравниваем длинной перекладиной с ровными краями – правилом.

Для того чтобы соблюсти необходимый наклон в сторону слива, можно использовать систему маячков, установив их по уровню или нивелиру.

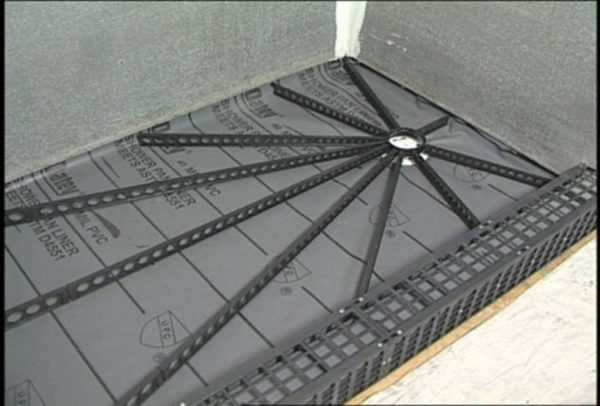

Ответственные производители предлагают вместе с трапом приобретать каркас для устройства стяжки. Это система легких реек с понижающей высотой в зоне монтажа трапа.

Недостаток цементных растворов в том, что им необходимо время для полного высыхания. Дожидаемся, когда стяжка окончательно «дозреет» (ориентировочное время высыхания можно узнать в инструкции), кладем еще один слой гидроизоляции, а затем выполняем чистовую стяжку.

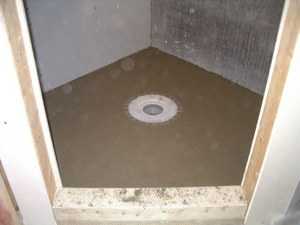

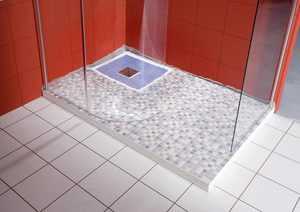

После устройства чистовой стяжки поддон должен иметь вид, как на этом фото: выровненная поверхность с легким наклоном в сторону установленного у стены трапа

Когда покрытие полностью подсохнет, можно приступать к монтажу керамической плитки или мозаики.

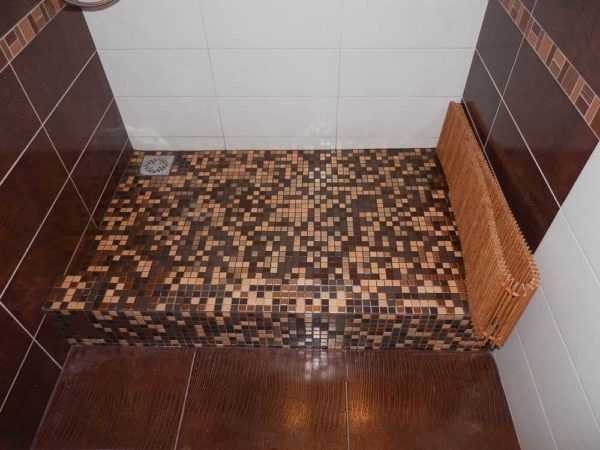

Шаг #7 – укладка плитки с учетом слива

Внешний вид душевой зоны легко испортить, если не скоординировать установку трапа с укладкой плитки. Может получиться так, что даже если вы будете выкладывать плитку от слива, места вдоль стен придется закрывать отрезками.

Начиная облицовку от стен, можно «криво» подойти к трапу. Как поступают профессионалы? Они заранее создают макет стяжки и выбирают место установки слива так, чтобы как можно меньше было подрезок на стыках.

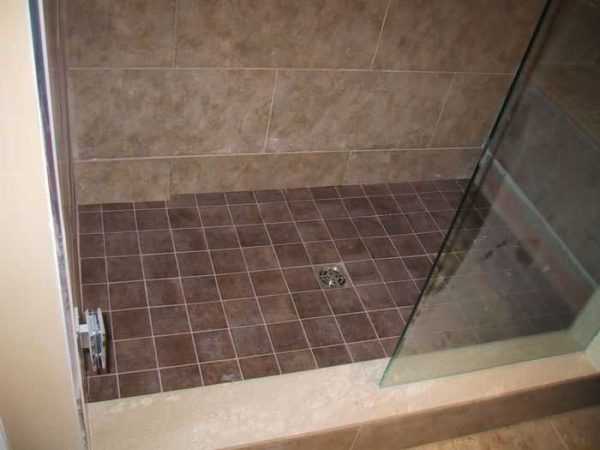

Один из удачных вариантов – монтаж трапа на стыке четырех плиток, но не прямо, а по диагонали. Таким образом легко обрезать плитку и подогнать ее под размеры отверстия

Далее действуем по стандартной технологии: разводим клей, наносим его на пол и поочередно укладываем плитку. Что делать, если уклон стяжки заранее не рассчитан? Профессионалы перед началом процесса приклеивания раскладывают всю плитку и отмечают на стенках уровень финишного слоя так, чтобы выдерживался наклон в сторону трапа.

Затем, во время монтажа на клей, просто следят за отметками на стенах. Получится, что с одной стороны будет толстый слой плиточного клея, а со стороны трапа – минимальный.

Когда работы по укладке плитки закончены, необходимо обработать швы. Для этого сначала очищаем их от клея, затем производим затирку (фугование) резиновым шпателем.

Через 15 минут удаляем остатки фуги с плитки и не трогаем облицовку примерно 24 часа. На этом отделка слива в полу в ванной или душевой полностью завершена.

Подробная инструкция по сооружению поддона из плитки приведена в .

Выводы и полезное видео по теме

Хорошая теоретическая база является залогом продуктивного применения знаний на практике, однако ничего нет дороже, чем советы опытных мастеров.

Как делать стяжку по маякам:

Обзор трапа Alcaplast с двумя гидрозатворами:

Полезные советы по укладке плитки в душевой:

Почему установка трапа – дело плиточника:

Установка сливного устройства в душе только на первый взгляд выглядит простой и не требующей квалификации. Если хорошо постараться, можно правильно собрать трап своими силами. А вот работы по устройству стяжки и монтажу плитки без опыта могут свести все старания на нет.

Чтобы сэкономить на работе профессионалов, можно часть работ выполнить самостоятельно, а более сложные этапы доверить опытным мастерам.

У вас есть практические навыки обустройства слива для душевого поддона? Делитесь накопленными знаниями, задавайте вопросы по теме и прикрепляйте фотографии своих сооружений. Форма для комментариев расположена ниже.

sovet-ingenera.com

Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Содержание статьи

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.
Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор
Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.
Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.
Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

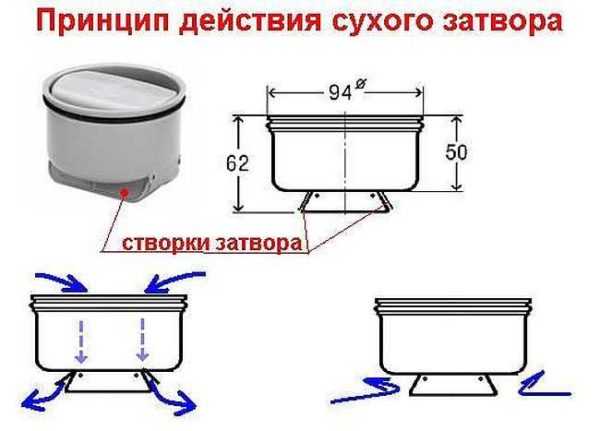

Принцип действия сухого затвора в сливном трапе
Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.

Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.
Принцип работы «сухого» затвора
Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.

Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
Подготовлены направляющие для заливки стяжки
Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

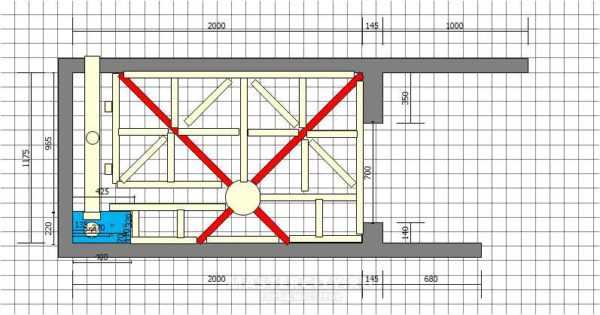

Примерная схема расположения лаг «конвертом»

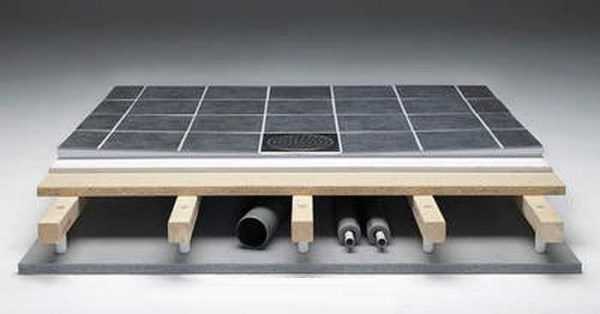

Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

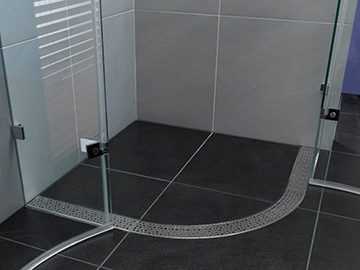

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

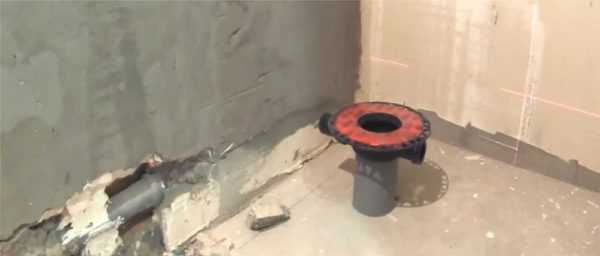

Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.

Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

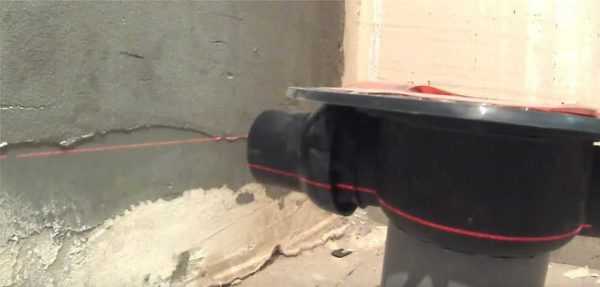

Ось трапа должна быть чуть выше оси канализационной трубы
После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).
Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние.
Отмечаем линию укладки стяжки на стенах
По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

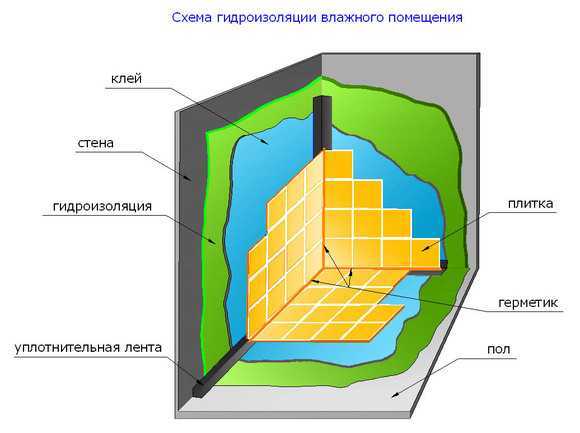

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

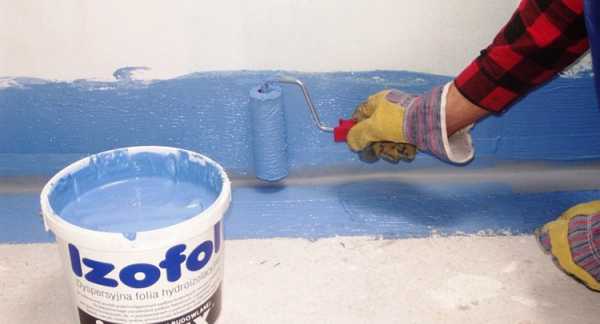

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

stroychik.ru

Пол в душевой — особенности организации слива

Когда-то душевые со сливом прямо в полу можно было увидеть только в местах общественного пользования — в спорткомплексах, банях и т.п.

Сегодня же их нередко устраивают и в частных домах, а иногда даже в квартирах.

Как устанавливается сливное устройство и каким в этом случае должен быть пол в душевой — об этом сейчас поговорим.

Слив в пол

Сливное устройство, предназначено для монтажа в пол, называется трапом.

Обычно оно состоит из двух частей, соединяемых фланцевым соединением.

При этом в нижней части имеется гидрозатвор (сифон), а в верхней — решетка для удержания крупного мусора.

Вместо гидро- может применяться не пересыхающий сухой затвор, в котором отверстие перекрывается опускающимся под собственным весом шариком или заслонкой.

Трапы выпускаются в довольно разнообразном исполнении. Прежде всего, они делятся на два вида:

Точечные. Имеют вид небольших воронок. Предназначены для установки посреди помещения либо в углу.
Линейные. Имеют вид лотков и устанавливаются вдоль стены.

Также трапы отличаются по высоте. У разных моделей этот параметр составляет от 6 до 12 см.

Чем выше изделие, тем более надежным является его гидрозатвор и тем большей пропускной способностью оно обладает, но и пол в этом случае придется поднимать на большую высоту.
Пол, поскольку вода будет литься прямо на него, должен быть особенным. Поговорим об этом подробно.
Наклонный пол со сливом
В таких душевых пол представляет собой многослойную конструкцию, состоящую из следующих элементов (снизу вверх):
Бетонная плита перекрытия.
Выравнивающая стяжка (требуется не всегда).
Гидроизоляционный материал.
Теплоизоляционная прослойка. В этом качестве следует использовать экструдированный пенополистирол или иной материал, способный выдерживать значительные нагрузки. Обычный гранулированный пенопласт или мягкий Пенофол не подойдут, поскольку под нагрузкой они очень скоро сожмутся и потеряют теплоизолирующие качества.
Еще один слой стяжки.
Снова гидроизоляционный материал.
Стяжка, на поверхности которой формируется уклон в сторону трапа.
Керамическая плитка.
Слив в полу
Проще всего делать уклон в сторону линейного трапа, установленного вдоль стены — в этом случае вся поверхность пола располагается в одной плоскости. При установке угловой модели поверхность пола делится диагональю на два треугольника, лежащих в разных плоскостях, а в случае размещения трапа посреди помещения таких треугольников будет четыре.
Пол должен быть абсолютно водонепроницаемым, следовательно, основное внимание нужно уделить его гидроизоляции.
Гидроизоляция для душевой кабины без поддона
Главным водоотталкивающим барьером является керамическая плитка и специальный водостойкий состав, которым затираются имеющиеся в ней швы. Но этого недостаточно, как было показано выше, в конструкции пола применяются и другие гидроизоляционные материалы.
Оклеечная гидроизоляция
Это так называемые рулонные материалы. Они делятся на три вида:
Битумные (различные виды рубероида) и дегтярные (толь). Наиболее дешевые материалы, склонны к растрескиванию. Наклеиваются, соответственно, на битумные и дегтярные мастики.
Битумнополимерные. Обширная группа, к которой относятся бикрост, рубемаст, бикропласт, элабит и многие другие. Стоят дороже рубероида, но благодаря полимерным добавкам менее склонны к растрескиванию.
Обустройство гидроизоляции
Наклеиваются двумя способами:
при помощи битумной мастики;
методом наплавления: нижнюю поверхность подвергают нагреву, вследствие чего она плавится и становится клейкой.
К рулонным материалам относятся и мембраны из ПВХ, синтетического каучука и других полимеров (кромэл, рукрил, технониколь и др.). Это самая современная разновидность оклеечной гидроизоляции. В отличие от битумных и битумнополимерных материалов, мембраны укладываются в один слой и наклеиваются при помощи специального клея.
Обмазочная гидроизоляция
В этой группе представлены разнообразные жидкие мастики, которые после нанесения полимеризуются и превращаются в похожий на резину материал. В обиходе их так и называют — «жидкая резина». Существует несколько разновидностей:
бутилкаучуковые и хлорсульфополиэтиленовые мастики («Поликров М», «Поликров Л» и др.): обладают наилучшими характеристиками;
битумно-латексные (БЛЭМ-20 и др.): средний класс;
на основе синтетического каучука (эламаст, Гекопрен, Вента-У и др.).
Нанесение обмазочной гидроизоляции
Последний вид – наименее долговечный.
Штукатурная
Сегодня выпускаются штукатурные смеси с гидроизолирующим эффектом, в составе которых помимо песка и цемента имеется ряд полимерных добавок. В качестве примера можно привести Осмофлекс, Осмоластик, Коверкол.
Нечто похожее можно изготовить и самостоятельно, добавив в цементно-песчаный раствор жидкое стекло или клей ПВА.
Проникающая
Специальные растворы для обработки кирпича, бетона и штукатурки, которые проникают глубоко в поры и либо закупоривают их, либо, смазывая стенки, устраняют капиллярный эффект. Во втором случае материал сохраняет паропроницаемость (важно для стен).
Установка слива
Вот как осуществляются устройство пола и монтаж трапа:
Основание пола — бетонная плита — выравнивается, если это необходимо, при помощи стяжки.
После высыхания стяжка и стены на высоту 20 см покрываются рулонной или обмазочной гидроизоляцией.
На предназначенное для нее место устанавливается нижняя часть трапа, которая соединяется трубой с системой канализации. Под трап и трубу подкладываются бруски, так чтобы уклон трубы составил 3 см/м (3%).
Схема монтажа встроенного трапа
Доступ к залитой цементом трубе будет невозможен, поэтому все соединения помимо резиновых манжет, которые со временем рассыхаются, нужно уплотнить силиконовым герметиком.
Отверстие в трапе нужно закрыть полиэтиленом во избежание попадания в него раствора.
Далее:
Поверх гидроизоляции укладываются листы экструдированного пенополистирола толщиной порядка 50 мм. Пенопласт нужно будет подрезать, чтобы он облегал трап и трубу.
Стены выше теплоизоляционного слоя оклеиваются демпферной лентой, которая позволит стяжке свободно меняться в размерах при изменениях температуры.
На бобышки укладываются арматурная сетка (можно применить сетку-рабицу) и затем заливается стяжка толщиной по самый фланец нижней части трапа.
Пол застилается рулонной гидроизоляцией с заходом на стены. Над трапом в ней прорезается отверстие с диаметром, равным внутреннему диаметру изделия. Таким образом, фланец остается накрытым рулонным материалом. В соответствии с положением крепежных отверстий в нем также нужно сделать вырезы.
Далее трап застилается еще одним фрагментом рулонного материала размером примерно 1х1 м, в котором также делаются все необходимые вырезы.
Устанавливается на место и прикручивается верхняя часть трапа, после чего ее закрывают полиэтиленом.
Устанавливаются маяки и укладывается стяжка (можно применить цементно-полимерный раствор), на поверхности которой при помощи правила по маякам формируется уклон в сторону трапа.
Остается уложить керамическую плитку и затереть швы специальным водостойким составом с добавлением антисептика (против плесени).
delaemvannuu.ru
Как сделать слив для душа в полу
Во многих странах слив для душа в полу популярен уже на протяжении нескольких десятков лет, у нас же это новая тенденция для ванных комнат: душевые кабины без поддона (вровень с полом). Сливное отверстие в полу ванной комнаты некоторым кажется очень удобным решением, а кто-то предпочтет душевую кабину с поддоном. Как понять, что подойдет именно вам?
Зачем нужен слив в полу ванной?
Существует две основные причины такого решения:
Слив в полу застрахует ваших соседей снизу от случайного затопления. Никакая гидроизоляция не спасет, если вода хлынет через поддон. Через слив, устроенный в полу, вода благополучно утечет в канализацию.
Людям с ограниченной подвижностью, для которых серьезной помехой является даже невысокая преграда, слив в полу станет отличной альтернативой душевой кабинке и ванной.
Недостатки решения слив в полу ванной
У любого мероприятия кроме плюсов должны быть и минусы:
Для эффективного стока пол должен иметь уклон, составляющий около 3 см на каждый метр. Это обстоятельство создает некоторые неудобства для пользователя.
Для оборудования слива пол в ванной комнате необходимо поднять как минимум на 15 сантиметров. Это делает потолок ниже и добавляет ступеньку в помещении.
Для эффективного вывода воды слив необходимо оборудовать выше уровня подключения к стояку канализации. Для квартир в многоэтажках это серьезная проблема, зато в частном доме решение гораздо проще.
Существует хороший способ решить данную проблему при наличии в санузле унитаза с вертикальным выпуском со сливом в пол. В этом случае устанавливается унитаз с горизонтальным или косым выпуском, монтируется канализационный тройник на уровне пола, в который отводятся стоки.
Порядок работ слив для душа в полу
Начало работы
Подготовим все необходимые материалы и инструменты:
Канализационная труба с диаметром 0,4 – 0,5 см, тройники, уголки и другие приспособления.
5 кг сухой смеси для стяжки на каждый квадратный метр.
Теплоизоляционный пенополистирол толщиной 4 см.
Разборный сифон для монтажа под плитку, имеющий винтовое крепление фиксатора.
Надежный герметик.
Плиточный клей.
Два слоя наплавляемого рубероида для гидроизоляции.
Цементно-полимерная стяжка (например, Ceresit CR65) с уклоном под кафельное покрытие.
Доски или фанера для опалубки.
Уровень.
Прямая рейка.
Зубчатый шпатель.
Плиткорез.
Строительный фен.
Мастерок.
Порядок работ
После разметки нужно уложить в центр будущей кабинки сифон без решетки и соединить его трубой, проложенной под уклоном, с канализацией. Раструбные соединения необходимо обмазывать герметиком. Нельзя будет заменить резиновые уплотнители, поскольку труба остается в бетоне.
Тонкие полоски гидроизоляционного пенополистирола приклеиваются к стене герметиком и будут глушить звуки и ударные нагрузки.
Следующим этапом станет заливка на пенополистирол и выравнивание стяжки.
Без зазоров у стен и сифона (без фиксирующего кольца) наплавляется рубероид с высотой захода на стены выше 20 см.
Вокруг решетка слива, установленной в сифон, из досок изготавливается опалубка из 4-х элементов, имеющая уклон в сторону решетки и выполняющая функцию маяков.
Предварительно заклеив решетку, чтобы в нее не попал цементный раствор, плотно заполнить опалубку стяжкой для пола. Извлечь маяки после схватывания смеси и заполнить полости гидроизолирующей смесью. Кафель можно укладывать, как только схватится стяжка.
Кафельную плитку начинают укладывать снизу, перекрывая края напольной для обеспечения дополнительной гидроизоляции покрытия.

Полезные советы
Канализационная труба должна увеличиваться по течению воды и ни в коем случае не сужаться, чтобы не было постоянных засоров.
Уклон для слива удобно делать с помощью пенополистирола, используя разную толщину листов и выровняв уступы при заливке стяжки.
Лучшей защитой от брызг станет полиэтиленовая штора или небольшой бордюр. Распашной экран, установленный от уровня пола, будет удобным решением для людей с ограниченной подвижностью.
Видео как сделать слив для душа в полу
Заключение
Устройство слива в полу теперь не должно вызвать у вас проблем. На все вопросы по ходу работ ответит видеоролик.
nt: ‌‌‌‌‍‌‌‌‍‌‌‌‌‍‌‌‍‌‌‌‍‌‌‌‌‌‍‌‌‌‌‌T
kaksdelatpol.ru
Душевая кабина из плитки с сливом в полу: 4 этапа устройства
Как мечтали люди, жившие в советский период страны, о квартире с отдельным санузлом. Для многих мечта эта сбылась, но изменить что-либо в ванной комнате не представлялось возможным. Не хватало не только строительных материалов, не было приспособлений, с помощью которых можно было бы организовать отвод воды в систему общедомовой канализации. Кто-то где-то приобретал с рук трубы и сливы, но подстроить помещение, так сказать, «под себя» было маловозможным. Тем более, никто не мог даже подумать о душевой кабине из плитки с сливом в полу. Стандартные ванны заполняли собой все пространство помещения, не давая возможность что-либо изменить.
Сегодня все изменилось. Разнообразие и доступность строительных материалов, возможность приобрести любые трубы и любые приспособления, с помощью которых можно собрать своими руками систему отлива сточных вод в канализационную систему. При этом можно собрать разнообразную схему, которая будет эффективно отводить воду из душевой кабины. Главное – все правильно подобрать по размерам.
Как выбрать трап
Основным элементом сливной системы душевой кабины является трап. Это устройство, которое располагается в полу и решает проблему слива воды в канализацию. При этом дополнительно трап решает и другие задачи:
фильтрация воды с отделением крупных частиц загрязнений;
возможность прочищать весь слив от входного отверстия до канализации;
предотвращать проникновение неприятных запахов из канализационной системы.
В настоящее время производители предлагают два вида трапов: с гидрозатвором и сухим затвором. Чем они отличаются друг от друга.
Сухой затвор
Это механическое устройство, которое всегда стремится закрыть доступ в систему канализации. И закрытие всегда производится под действием сил гравитации. В настоящее время производители предлагают механизмы, в основе которых лежит мембранный способ закрытии, поплавочный, маятниковый. С недавних пор стали использовать для этого материалы с молекулярной памятью.
Гидрозатвор
По сути, это труба, изогнутая в определенную форму. В ней все время находится вода, которая препятствует проникновению неприятных запахов. Простое и эффективное устройство. Но есть у нее один недостаток – это возможность пересыхания воды. Такое может случиться по разным причинам. К примеру, долгое время не пользовались душевой кабиной, наличие системы отопления теплый пол, высокая температура в душевой, неправильно спроектирована система слива.
При выборе трапа с гидрозатвором для душевой кабины из плитки необходимо учитывать размеры самого устройства. От этого во многом будет зависеть, на какую высоту можно поднять облицовку поддона. Кстати, данный параметр варьируется в пределах от 6 до 12 см.
Немаловажным показателем при выборе также является пропускная способность трапа. Он обычно указывается в сопроводительной документации. Влияние данной величины значительно, оно дает возможность точно определить, а сможет ли слив перекачать воду, спускаемую из душа.
Устройство душевой кабины со сливом в полу
Душевые кабины без поддонов, отделанные керамической плиткой, наиболее простой вариант обустройства ванной комнаты. Такую систему использовали раньше в общественных душевых и банях. Но сегодня данная конструкция стала актуальной для людей пожилых и с ограниченными возможностями, потому что высота такого устройства достаточно мала, и подниматься на такой поддон будет несложно.
Сооружение такой душевой кабинки состоит из нескольких этапов.
Этап №1 – подготовительный
В первую очередь определяется место установки душа. На этом участке, чаще всего по центру, определяется место установки слива трапа. Необходимо отметить, что точка слива необязательно должна располагаться по центру. Кому как удобно.
Теперь напольный участок надо изолировать. Для этого можно использовать или обмазочную гидроизоляцию, или рулонную. Первый вариант проще в исполнении. К примеру, для этого можно использовать битумную мастику, которую наносят на пол и стены душевой обычным валиком или кисточкой. Оптимально, если гидроизоляцию наносят в несколько слоев. При этом необходимо учитывать, что последующий слой обязательно наносится на предыдущий только после его полного высыхания.
Рулонная изоляция наносится полосами внахлест относительно друг друга. Клеят ее на пол той же битумной мастикой. Ею же проклеивают и места стыков полос материала. И в том, и в другом случае надо изолировать и часть стен – на высоту 10 см от напольного основания.
Теперь необходимо по периметру нового поддона установить доски размером 5х100 мм. крепить их можно к бобышкам, которые в свою очередь крепятся к самому напольному основанию. Все крепежи – саморезы. На этом подготовительный этап можно считать завершенным.
Внимание! Деревянную опалубку лучше прикрыть любой полимерной пленкой. Это даст возможность легко ее демонтировать после высыхания бетонного раствора.
Этап №2 – монтажный
Теперь необходимо собрать трап и установить его в собранную конструкцию поддона. Для этого определяется направление установки трубы трапа. Оно должно быть направлено в сторону сливной канализации. Обратите внимание, что чем меньше на данном участке будет отводов и поворотов, тем эффективное будет происходить отток воды. Поэтому оптимальный вариант – это прямолинейная укладка от отверстия до канализационного отверстия.
Трап собирается и монтируется в точности, как написано в его инструкции к применению. Очень важно хорошо закрепить его к полу и к стене. Здесь можно использовать различные приспособления типа хомутов, но можно все сделать и своими руками, к примеру, при помощи вязальной проволоки. Главное – это надежное крепление.
Если есть желание каким-то способом защитить весь трап от бетонного раствора, можно закрыть его любой защитной пленкой, даже скотчем. Но само сливное отверстие временно обязательно закрывается полиэтиленом, чтобы внутрь не попал раствор.
Этап №3 – заливка бетона
Все готово, можно переходить к чисто строительным работам. Что необходимо учитывать при заливке бетонного раствора. Основное требование к данному процессу – это создать уклон от стенок поддона к сливному отверстию. Для этого надо готовую смесь залить так, чтобы у стенок ее толщина составляла, к примеру, 6 см, у отверстия всего лишь 3 см. Правда, необходимо учитывать высоту установки самого трапа.
Этот уклон достаточно большой, поэтому проблем со столом воды в сливное отверстие не будет. В принципе, можно уклон и уменьшить, разница даже в 1 см для такого небольшого участка будет предостаточной.
Самое главное – выровнять поверхность шпателем, но не делать ее максимально гладкой. В таком состоянии бетон должен простоять пару дней, после чего можно демонтировать опалубку. Через пару недель его можно облицовывать керамической плиткой.
Чаще всего домашние мастера сталкиваются с проблемой правильного выдерживания уклона бетонной стяжки. Сам процесс не такой простой, как может показаться на первый взгляд. Поэтому ниже указываются нюансы проводимых операций.
В первую очередь надо выставить маячки. Если пол заливается конвертом, это когда сливное отверстие располагается посередине бетонного поддона, и с каждой из его сторон должна с уклоном укладываться плоскость, то маячки устанавливаются по линиям соприкосновения этих плоскостей. Один на самой высокой точке, другой на самой низкой. Очень важно, чтобы все маячки в разных плоскостях устанавливались на одном уровне относительно напольного основания. Теперь между ними надо установить профили или натянуть нити (шнуры), определяющие уклон.
Заливку бетонного раствора надо начинать с верхних точек, спускаясь вниз. То есть, бетон надо уложить по краям поддона и вытягивать его на себя правилом или шпателем по уложенным профилям.
В некоторых случаях, если раствор достаточно жидкий, необходимо после заливки прокатать всю поверхность бетонного поддона игольчатым валиком, чтобы вытравить из бетона оставшийся внутри воздух. Именно он снижает качество конструкции.
Итак, бетон просох. Надо теперь снять с трапа полиэтиленовую пленку и установить в него стакан с сифоном. После чего устанавливается решетка и крышка. Если в конструкции прибора есть резиновые прокладки, то они, конечно, тоже устанавливаются. В некоторых моделях прокладки выполняют функции герметизации трапа.
Этап №4 – облицовка
Будем рассматривать самый распространенный вариант, когда кафель кладется конвертом.
В первую очередь на стены укладывается плитка, которая будет формировать фартук поддона. Можно для этого использовать и фриз. Высота укладки – 3 ряда.
Затем вокруг сливного отверстия наклеиваются плитки, подрезанные под размер укладываемого участка. По сути, это маячки, от которых будет начинаться процесс облицовки всех поверхностей.
В конверте четыре треугольные плоскости, их и надо теперь отделывать плиткой. Элементы облицовки укладываются параллельно стенам или уложенным рядам фриза. Именно так формируются их ряды. В первую очередь надо приклеивать цельный кафель, затем подрезанный под размеры. Лучше кладку начинать от сливного отверстия трапа, поднимаясь вверх до стен. Хотя это всего лишь рекомендация.
Оптимально, если начать облицовку от стены дальней от выхода. Затем производится отделка боковых плоскостей, и в последнюю очередь внешней плоскости, ближней к выходу.
Кстати, необходимо отметить, что новичкам рекомендуется использовать для формирования дна поддона не форму конверта, а двух скошенных плоскостей, посередине которых располагается сливное отверстие трапа. Таким образом, уменьшается сложность подгонки керамических плиток, расположенных на линии смежных плоскостей.
Сливное отверстие в полу в ванной комнате может устанавливаться с разным предназначением. Конечно, это может быть слив в душевой кабинке, отделанной керамической плиткой. Это может быть аварийный слив, который спасет помещения от непредвиденного затопления. Но и тот, и другой вариант сооружаются по одному и тому же принципу. Самое простое в данном процессе – это определиться с местом поддона и смонтировать трап, благо инструкция к нему прилагается.
Сложнее сделать правильную заливку бетонного раствора с предварительной установкой маячков. Здесь не стоит спешить, все этапы надо проводить с особой тщательностью. Непросто укладывать и плитку на наклонные поверхности, особенно в местах стыковки двух смежных плоскостей.
Кстати, сооружение поддона с помощью бетонного раствора, это не единственный способ собрать его (сформировать). Можно для этого использовать сборную конструкцию, к примеру, из кирпича. Блоки укладывают на подготовленную поверхность (гидроизолированную), формируя тем самым сам поддон. Кладка производится на скрепляющий раствор. В этом деле, чем меньше толщина швов, тем лучше. После чего кирпичную кладку штукатурят, а сверху наносят гидроизоляцию, лучше оклеечную. Кстати, для самодельных поддонов сегодня применяется специальная резина, которая продается в рулонах. Это идеальный материал для гидроизоляции именно таких конструкций.
Она укладывается поверх кирпичной кладки, ее плотно прижимают к кирпичам, расположенным на дне поддона и на его стенках (бордюрах). После чего можно проводить заливку бетона с последующей облицовкой. Кстати, как уже стало понятным, кирпич кладут и на дно конструкции, и по бокам, полностью формируя поддон для душевой кабины.
Заключение по теме
Казалось бы, что душевой поддон – не самая сложная конструкция. Но, как видите, в ней много различных моментов, которые влияют на качество конечного результата. Выпадение или не проведение одного процесса повлечет за собой череду ошибок, которые скажутся на качестве уже в процессе первых дней эксплуатации. Поэтому необходимо точно следовать правилам сооружения поддона под душ, учитывать все нюансы, оговоренные этой статьей. Только так можно гарантировать высокое качество сооружения.
oblicovshik.ru
Как обустроить слив в полу в ванной: рекомендации и советы
Обустраивая слив в полу ванной комнаты, необходимо принять во внимание множество технологических и эксплуатационных нюансов. Ведь такие детали системы отвода сточных вод относятся к не извлекаемым узлам.
Поэтому в данной статье мы рассмотрим процесс монтажа слива в пол ванной комнаты во всех подробностях.

Неправильный монтаж может спровоцировать затопление помещения
Зачем это нужно?
Обычная схема обустройства слива предполагает установку S-образного или Г-образного сифона, который монтируется в посадочное отверстие душевого поддона или ванной. В этом случае мы можем рассчитывать на легкий монтаж и простое обслуживание сливного узла в процессе эксплуатации.
Однако душевой поддон уменьшает полезный объем и без того небольшой ванной комнаты, сокращая ее высоту почти на четверть. К тому же, огромный поддон в маленьком помещении смотрится попросту нелепо, как его не маскируй.
Иное дело слив в полу в душе.
Благодаря этому варианту обустройства сливного узла мы получаем сразу два преимущества:
Дополнительный объем – в качестве поддона выступает сам пол, над которым возвышается лишь тонкая крышка защитной решетки. И никаких дополнительных «надстроек»!
Презентабельный внешний вид – при правильно подобранной отделке такая схема позволяет улучшить интерьер ванной комнаты. Кроме того, манипулируя с колером отделки пола и стен, мы можем визуально «раздвинуть» пространство душевой, получив психологически комфортную зону даже в самом тесном помещении.
Ну а проблема обслуживания «внутреннего сифона» решается с помощью современных схем конструкции сливного узла.
Как устроен слив в полу?
Пол для слива в ванной отличается от ординарного варианта только улучшенной влагозащитной подложкой, размещаемой под слоем внешней отделки. Ведь секрет такого слива кроется не форме или конструкции пола, а в особом плоском сифоне, именуемом в каталогах сантехнического оборудования «трапом для душевой кабины».

Схема установки сливного трапа для душевой
Корпус этого узла «погружается» в цокольное или межэтажное перекрытие до уровня верхнего среза, который и является сливным отверстием. Высота слива для ванной в полу регулируется с помощью выдвижного патрубка, который можно приподнять над трапом, нивелировав чрезмерную глубину погружения узла в перекрытие. В боковой части корпуса имеется особый отвод, предназначенный для стыковки трапа с раструбом канализационной трубы.
Внутри корпуса скрыт S-образный канал гидравлического затвора или мембранный (поплавковый или маятниковый) сухой затвор. Оба варианта затворов предназначены для регулировки направления движения стоков, которые могут перемещаться только от сливного отверстия к отводу. Движение среды в обратном направлении невозможно, благодаря чему исключается проникновение в помещение душевой или ванной комнаты неприятного запаха из канализации.
Периодическое обслуживание сливного узла осуществляется путем извлечения из корпуса особого фильтрующего стакана, вмонтированного между сливным отверстием и затвором. Поэтому души со сливом в полу «забиваются» намного реже классических систем с поддонами и сифонами.
Как сделать пол со сливом?
Для этого необходимо предпринять следующее:
Обустроить гидроизоляцию основы, применив рулонный или пропиточный изолятор. Рулонный материал раскатываются по плите перекрытия от стенки до стенки, липкой стороной вниз. Пропитка наносится на плиту малярным валиком и выдерживается в течение суток, до отвердения изоляционного слоя. При этом оба типа изоляторов следует завести с пола на стену, закрыв 15-20 сантиметров примыкающего к основе пространства. С помощью последнего приема мы получаем изоляционную «чашу», удерживающую возможную протечку.
Вы не можете обустроить слив в полу в ванной без формирования гидроизоляционной прослойки. Ведь от скандала с соседями, в случае сбоя в работе сливного узла, вас защитит только качественная изоляция.
Разместить в нужном месте трап, подключив его к канализационной сети. Обычно его располагают у дальней стены, расположенной напротив «входа» в душ. При этом расстояние от стены до трапа не должно превышать 1/2 от ширины душевой кабинки, монтируемой на этом месте. С канализационной трубой трап стыкуется с помощью стандартного разъема «в раструб». После завершения стыковки герметичность узла проверяется с помощью «тестовой» порции воды. Протечек, разумеется, быть не должно. После завершения тестирования все съемные элементы трапа демонтируются. Внешняя поверхность корпуса оклеивается защитной лентой, а во внутреннюю часть вставляют вырезанную из пенопласта пробку.

Сливной трап обеспечивает беспрепятственное отведение стоков в канализацию
Залить стяжку, толщина которой равна высоте трапа. Перед тем как сделать слив в полу ванной, разумеется, придется убрать с места обустройства все следы старого облицовочного покрытия и предыдущих стяжек. Границы новой стяжки можно обозначить стенами ванной комнаты или съемной опалубкой, вычерчивающей в душевой своеобразный подиум.
При этом не нужно забывать о необходимости формирования перепада высот между «краями» (границами душевой кабинки) и «центром» (трапом).
Рекомендуемый уклон – 10 миллиметров на 100 сантиметрах длины/ширины. Поэтому толщина стяжки в центре будет равняться высоте трапа – 6-12 сантиметрам, а на краях этот параметр будет, соответственно, равен 7-13 сантиметрам. В качестве раствора можно использовать как влагостойкие, так и ординарные сорта бетона или «классическую» песчано-цементную смесь, приготовленную по пропорции 4 части песка на 1 часть цемента.
Уклон стяжки формируют с помощью шпателя, разглаживая пока еще не «схватившийся» раствор от центра к краям. Поэтому контуры уклона придется обозначить маячками – стальными рейками, утопленными в стяжку. При этом шаг маячков должен совпадать с шириной шпателя.
Облицевать стяжку отделочным материалом – кафельной плиткой или натуральным камнем. Эту работу проводят после отвердения стяжки, спустя 3-7 дней от момента заливки основы. Рекомендуемая ширина шва между плитками – 1,5-2 миллиметра. В качестве клеящего раствора используется стандартный состав, но в затирку плитки лучше добавить немного жидкой влагостойкой пропитки. Это повысить уровень гидрофобности межплиточного шва. Техника укладки плитки с уклоном может быть разной – от элементарного двускатного преломления, до сложного «конвертика». В случае двускатной укладки плитку располагают «квадратом», а при формировании конверта – ромбом. Направление укладки плитки – от стены или края душевой кабинки к центру. При этом первые два ряда формируют декоративный бордюр, а сам уклон к центу начинается с формирования полосы-маячка, вдоль которой укладывают все последующие ряды.
Выбирая плитку для облицовки пола, не гонитесь за крупным кафелем – укладка таких «пластин» под уклоном требует большой сноровки и не всегда заканчивается удачно. Лучше купите плитку небольшого размера.
Установить в трап стакан и внешнюю крышку. Это последняя операция, перед выполнением которой вам нужно очистить пол в душевой, стирая следы затирочного раствора с плитки. После этого вы извлекаете пенопластовую пробку из корпуса, вкладываете на место фильтрующий стакан и монтируете внешнюю крышку, повернув ее в нужную сторону до упора.
Душевая кабинка со сливом в полу
Как завершить обустройство душевой кабины?
После формирования основы вы можете монтировать на обустроенном месте любые душевые кабины со сливом в полу.
Для этого вам придется сделать следующее:
Обустроить вертикальную гидроизоляцию выделенного пространства. В этом случае лучше остановить свой выбор на пропиточном или обмазочном варианте, используя гидроизоляционные грунтовки.
Завести в границы будущего душа линии подачи горячей и холодной воды. При этом запорные вентили лучше расположить у соответствующих коллекторов, а стыковку трубы с фитингами-американками, на которые «накручивают» смеситель, лучше обустроить с помощью неразъемных соединительных элементов.
Подключить к этим линиям душевую стойку со смесителем.
Нанести на стены черновую отделку, выравнивающую опорную поверхность. Перед этим на обустроенный пол придется настелить слой прочного полиэтилена, защищающий отделку и трап от цементных брызг.
Облицевать черновую отделку кафелем. Ширина шва в данном случае выбирается исходя из габаритов плитки, которые могут быть любыми. Укладка начинается от пола.
Затереть плиточные швы. При этом в затирку лучше подмешать небольшую порцию пропиточной гидроизоляции. Затирку стыковочного шва пола и стены лучше всего замешать именно на жидкой пропиточной гидроизоляции. В крайнем случае, в качестве затирки такого шва можно использовать какой-нибудь вязкий герметик.
Установить ограждающие экраны. Монтаж «стенок» душевой кабинки начинается с установки угловых элементов и направляющих. После этого в соответствующие посадочные места вкладывают силиконовые прокладки, изолирующие «стенки» душа. В финале монтируют сами панели с закрепленными на них фиксирующими и подвижными элементами.
На этом работы по обустройству душевой кабины заканчиваются.
canalizator-pro.ru
Как самому сделать слив для душа: установка трапа в полу
Чтобы в ванной комнате не застаивалась вода в луже, не пахло сыростью, не было плесени, ее можно оборудовать специальным напольным сливом для душа, если, конечно же, это будет возможно сделать.
Оборудовать слив на полу в санузле желательно еще и потому, что сточная вода не только неприятно при застое пахнет, но и является средой для размножения кишечных палочек. Чтобы не подвергать себя и членов своей семьи опасностям, связанным с постоянным присутствием воды на полу в ванной, лучше как можно раньше оснастить ее специальным напольным сливом для душа.
Сделать такой слив для ванны или душа своими руками не слишком трудно, но следует это делать, строго соблюдая все рекомендации. Также такое приспособление можно соорудить без огромных финансовых вложений и больших временных затрат. Как это сделать, мы и расскажем в этой статье.

Из чего состоит слив в полу
Прежде чем вы будете оборудовать душ вместе с напольным сливом, определитесь с составляющими такой системы. При ее установке это будет очень важно.
Слив обеспечивает сток воды из ванны или душа в канализацию. Отвод для трубы следует сделать из пластика с диаметром отвода до 50 мм для обеспечения нормального схода сточных вод. Также подойдет и гофра, однако многие специалистов полагают, что для данного приспособления лучше применять гладкую трубу, неспособную затруднять поток воды. Также помните о том, что слив будет находиться в полу и доступ к трубе будет не простым, как обычно. Гофра будет затруднять сток из-за следующих проблем:
застаивания в ней волос;
кусков мыла;
грязи.
Все это впоследствии может привести к забиванию канализации целиком. Да и острой необходимости установки гофры нет, чтобы установить слив в полу, вам понадобятся такие приспособления, как:
соединения;
переходники;
муфты.
Под сифон отвод должен быть прямолинейным и иметь угол 135 градусов по отношению к главной трубе. Ее уклон при этом должен составить 15 градусов по отношению к стоку. Благодаря таким параметрам слив в полу обеспечит беспрепятственный сток воды из ванны или душа в канализацию.
Сифон для слива
При сооружении слива для ванной не забывайте о сифоне для душа. Для его изготовления могут применяться такие материалы:
латунь;
пластик;
нержавеющая сталь.
Выбор материала при этом зависит от ваших финансовых возможностей. Но что бы вы ни выбрали, два обязательных условия при установке сифона для душа должны быть учтены:
выбирайте разборную конструкцию, которую без труда можно будет разобрать, почистить, а затем вновь собрать. Сифон регулярно нуждается в прочистках, иначе вода не будет выходить через сток в полу, а в сифоне будут скапливаться илистые отложения и издавать неприятный запах, от которого будет трудно избавиться;
конструкция для слива должна быть оснащена гидрозатвором, чтобы предотвратить появление гнилых запахов. Но большинство готовых моделей им и так оснащены.
Наличие перелива и его назначение
Вместе с сифоном для душа часто в комплекте идет перелив, также его можно устанавливать отдельно как часть стока для канализации. Для него делают специальный гофрированный или пластиковый отвод, который подключается с применением переходника к основной части слива для пола.
Чтобы все монтажные работы и работы по обеспечению работы слива для душа были выполнены максимально просто, рекомендуем прислушаться к таким советам специалистов строительного рынка:
сразу же проверяйте все отводы на герметичность, а не после окончания установки и того, когда слив замурован в пол;
если труба, ведущая от стока до общего канализационного раструба, сильно длинная, то нужно установить дополнительные крепления с целью предотвратить перегибы и засоры трубы;
при использовании слива в полу для ванны или душа желательно устанавливать специальные решетки для задержки всевозможного мусора и грязи. Ее снять и вымыть будет гораздо проще, чем разбирать слив полностью и тщательно и глубоко его чистить.
Этапы монтажа слива в полу
Процесс установки слива в полу в санузле включает в себя следующие этапы работы:
предварительная подготовка пола в душе к установке конструкции;
установка гидроизоляционной обмазки;
установка трапа в ванной, который будет служить основанием для слива;
установка уклона, обеспечивающего сток воды и его выравнивание;
отделка пола кафельной плиткой и другими материалами.
Предварительная подготовка пола к монтажу конструкции
Предварительные работы включают прежде всего создание лотка. Так, вам потребуется взять перфоратор и с его помощью снять с пола старую плитку, а затем сделать маленькое отверстие в цементной стяжке. После того как вы полностью избавили пол от старого покрытия, тщательно очистите его от пыли и другого мусора, пересмотрите все неровности, выбоины на поверхности и другие дефекты.
Затем выбоины и трещины заделайте специальным средством, после чего пол следует обработать гидроизолирующим жидким средством. Это нужно сделать непременно, поскольку слив для душа будет располагаться не на поддоне, а прямо на полу.
Теперь можно приступать к установке трапа для душа, с помощью которого будут выводиться через канализацию остатки воды.
Особенности установки сливного трапа
В некоторых случаях ванну следует оснащать специальным сливным трапом, который напоминает поддон в душевой или слив для бассейна. Однако от них он отличается тем, что поддон не требует установки гидроизоляционного материала, а в бассейне им обрабатывают не только полы, но и стены. Установить трап одновременно и сложно и просто.
Помимо того, что трап собирается и сливает остатки воды с пола в канализационную трубу, он обладает еще и такими функциями:
герметизирует стыки с поверхностью пола в душевой кабине;
дает возможность фильтровать всю воду, которая поступает в сток;
дает доступ к ревизии, чтобы осмотреть и очистить все изнутри;
защищает от неприятных запахов благодаря гидрозатвору.
Независимо от того, из какого материала сделан сливной трап – пластика, металла или латуни, он должен обладать следующими свойствами:
устойчивость к коррозии;
надежность;
прочность;
возможность разобрать и очистить конструкцию.
Корпус состоит из воронки, которую крепят в поверхности пола. Дальше идет патрубок, длина которого зависит от условий установки, высота трапа тоже бывает разной в зависимости от них же.
Чтобы сделать такой трап самостоятельно, нужно сначала провести ряд подготовительных работ, о которых уже было сказано ранее. В результате вы должны получить общий порог для слива воды, состоящий из таких элементов:
основание покрытия;
гидро- и теплоизоляционный слой. Для гидроизоляции применяется специальное жидкое вещество, а в качестве утепления лучше всего укладывать пенопласт;
второй слой герметичной гидроизоляции;
бетонная стяжка с уклоном порядка 4 сантиметров в сливную сторону;
слой отделки, как правило, это плитка из керамики, которую клеят на специальный раствор.
И вот мы имеем готовый трап в ванной комнате, который хорошо замурован в прочную и целиком очищенную от грязи часть напольного покрытия. Когда все готово, можно теперь установить и сам слив.
Как правильно установить слив
Установка слива в пол состоит из таких поэтапных действий:
приготовьте простой карандаш и с его помощью отметьте на полу размещенный трап;
соедините конструкцию и канализационный раструб, обработайте все места соединений силиконовым герметиком;
прямо на поверхность пола положите пенопласт толщиной в 5 сантиметров и плотностью 35 килограмм на квадратный метр. Помните, что трап не должен прилегать к нему плотно;
выложите рейки рядом со стенами, они будут применяться как деформированные швы;
залейте площадку цементным раствором, чтобы трап в ванной лежал на нем плотно, и оставалось при этом ни неровных мест, ни полостей;
при стяжке не забудьте об уклоне в сторону слива;
после полного высыхания бетона уложите еще один гидроизоляционный слой с небольшим выступом в сторону стен;
в трап выкладываем сифон вместе с решеткой на нужную высоту и прикрепляем направляющие из дерева под углом;
по уровню направляющих выложите второй слой цементного раствора;
после того как он высохнет, выкладываем на пол керамическую плитку.
Слив в полу готов. Он нужен в ванной или в душевой кабине, если душ не оснащен поддоном, но некоторые специалисты рекомендуют с его помощью оснащать и обычные ванны с целью предотвращения неприятного запаха и сырости.
Как вы поняли, сделать такую конструкцию не так сложно, вам потребуется для этого специальный сифон, который нужно соединить с полом и установить трап.

vanna.guru
