Подключение теплого пола к электричеству схема

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

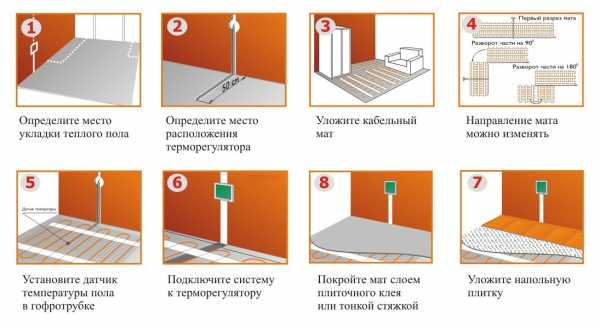

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

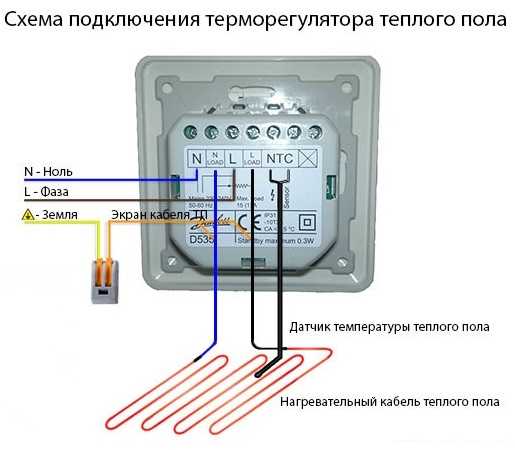

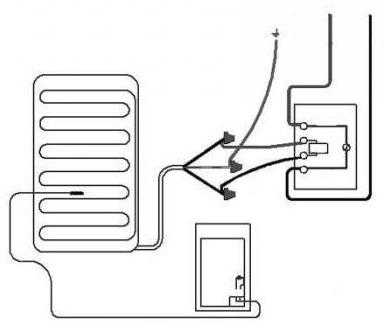

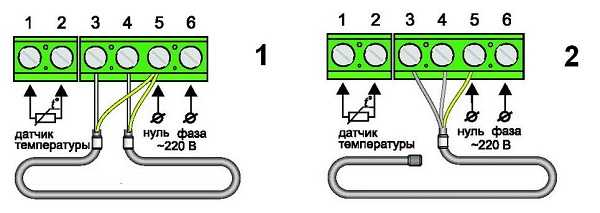

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

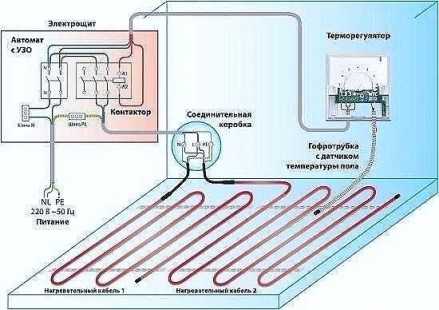

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

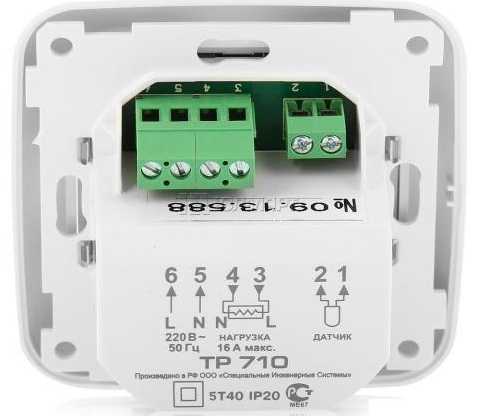

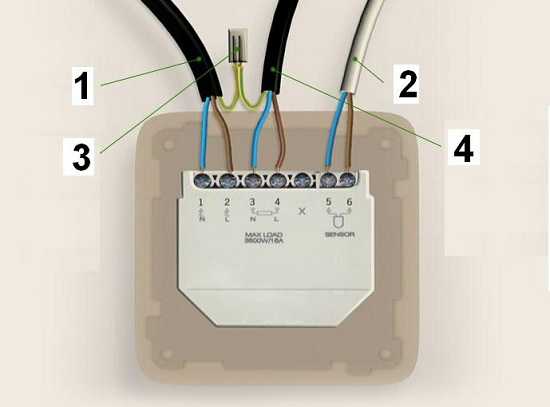

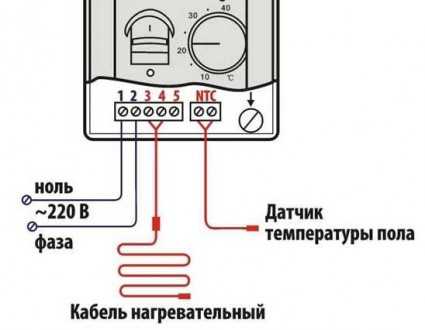

1. Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
2. Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
3. Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
4. Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

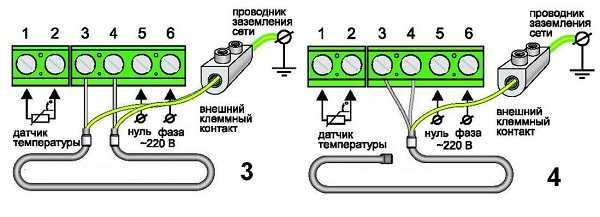

Подключение кабельных систем (нагревательные секции и нагревательные маты)

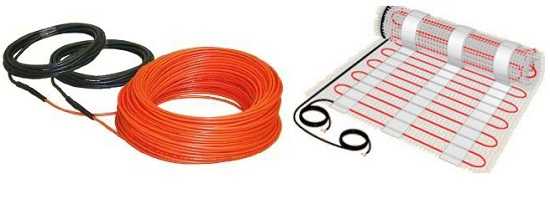

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

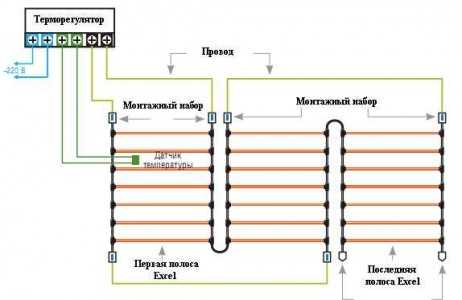

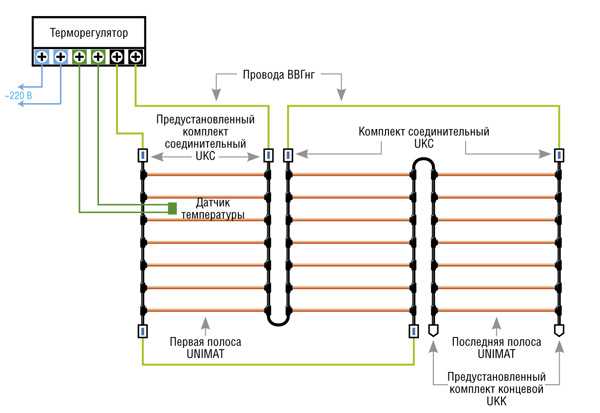

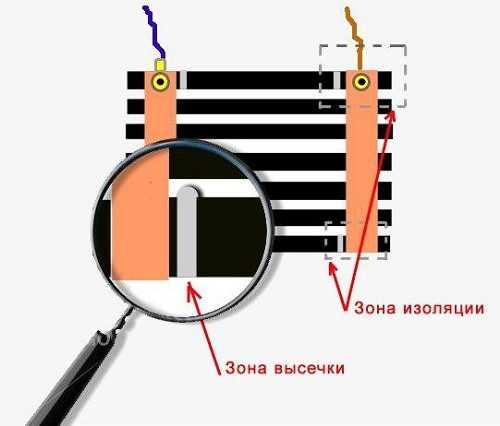

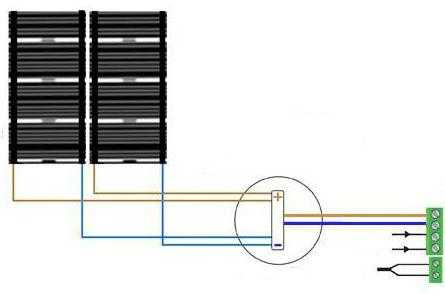

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

1. Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
2. Штроба (для высверливания отверстий в стене под провода).
3. Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
4. Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
5. Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
6. Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Подключение теплого пола к электричеству: схема, особенности устройства и рекомендации

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. 5 Осуществить подключение системы пола к термостату.

Подключение через щиток

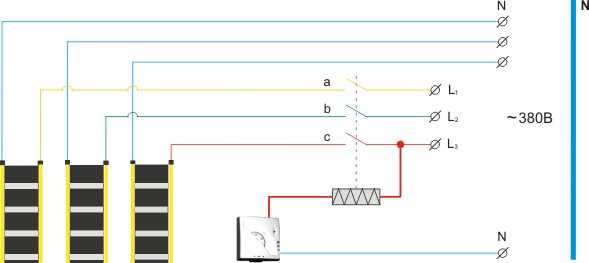

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

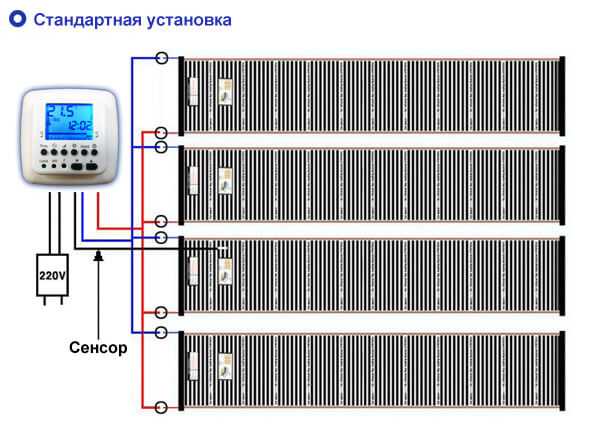

Схема подключения электрического теплого пола:

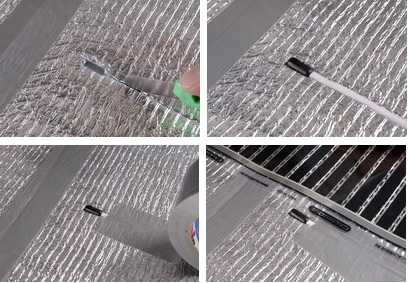

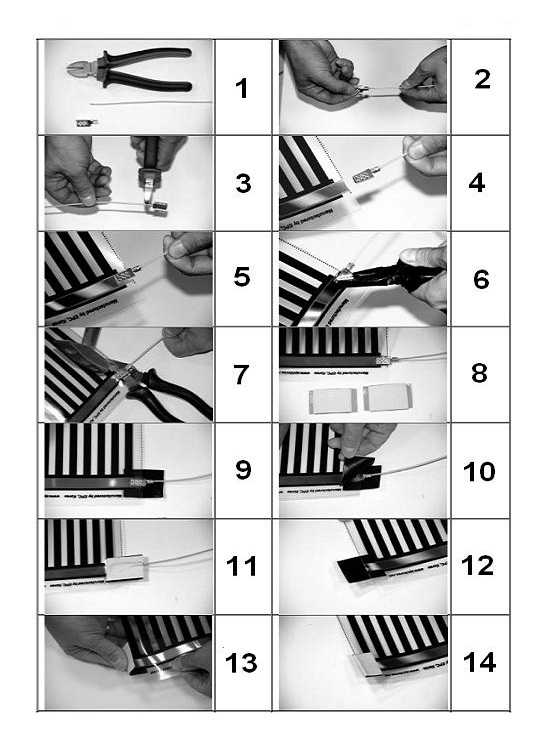

1. 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.

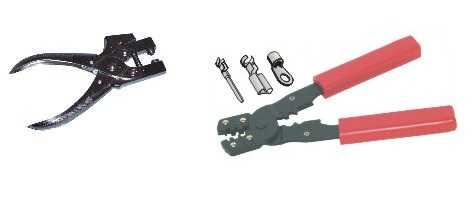

4. 4 Зажать клеммы плоскогубцами.
5. 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. 7 Изолировать клеммы битумным скотчем.
8. 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. 10 Подключить провод термодатчика к термостату.
11. 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. 12 Проверить работу системы.
13. 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1. 1 Разложить каждый мат параллельно друг другу.
2. 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3. 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4. 4 Подключить провод первого мата к терморегулятору.
5. 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6. 6 Подключить датчик к терморегулятору.
7. 7 Проверить работоспособность системы.
8. 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

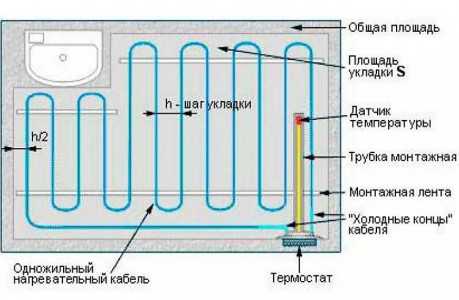

Монтаж пола в виде отдельного кабеля:

1. 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2. 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3. 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).

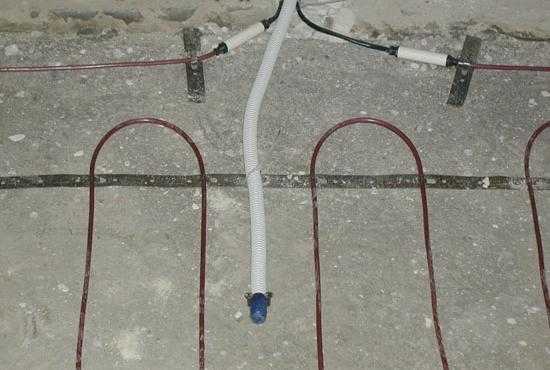

4. 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5. 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6. 6 Контрольная проверка системы.
7. 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

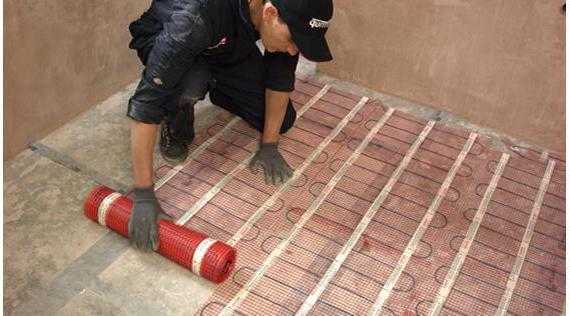

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://fb.ru/article/275213/podklyuchenie-teplogo-pola-k-elektrichestvu-shema-osobennosti-ustroystva-i-rekomendatsii, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html

pol-v-dome.ru

Теплый пол электрический: схема подключения

Содержание:

1. Принцип работы теплого пола
2. Подключения теплых полов
3. Как подключить теплый пол к терморегулятору
4. Видео

Определенные виды нагревательных элементов, располагающихся ниже уровня напольного покрытия, объединены в общую систему и представляют собой теплый пол электрический, схема подключения которого обеспечивает его надежную работу. Для того чтобы правильно выполнить данную процедуру, нужно знать принцип работы основных систем и особенности подключения каждой из них.

Принцип работы теплого пола

Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.

Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы.

Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.

Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.

В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.

При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.

В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева. Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.

В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.

Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.

Подключения теплых полов

Использование электрических теплых полов позволяет создать в доме максимально комфортный температурный режим. Однако, прежде чем решать вопрос, как подключить теплый пол, необходимо выяснить тип используемого нагревательного элемента.

В конструкциях используются уже известные кабели – резистивный и саморегулирующийся. Многие отдают предпочтение термоматам, выполненным в виде тонкого, рулонного материала с теплоисточником, запаянным внутри в специальное полотно. Широко используется нагревательная пленка с карбоновыми стержнями или углеродными и биметаллическими волокнами, выполняющими функцию теплоносителей.

Для каждой системы имеется собственная схема подключения теплого пола, при которой разводка выполняется индивидуально. Когда используются кабельные тепловые элементы, большое значение имеют правильные расчеты шага укладки во избежание избыточного выделения тепла и неравномерного нагрева покрытия полов.

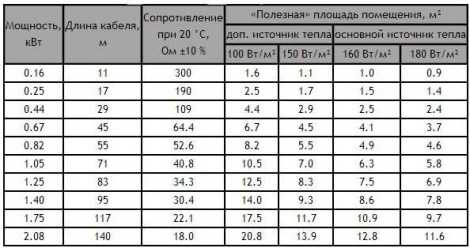

Расчет общей длины кабеля производится в соответствии с его мощностью и обогреваемой площадью. Для расчета мощности кабеля воспользуйтесь нашим калькулятором теплых полов. Для нагревательных матов и пленки таких расчетов не требуется. Все необходимые рекомендации по использованию данных конструкций, а также схема подключения электрического теплого пола, указываются производителем в инструкции или на упаковке.

Все элементы составляют единую цепь с терморегулятором, и все вместе подключаются к электрической сети. Подключение можно выполнить самостоятельно. При отсутствии навыков работы с электроприборами лучше всего пригласить квалифицированного специалиста.

Как подключить теплый пол к терморегулятору

В большинство систем теплых полов активно используются терморегуляторы, с помощью которых осуществляется управление температурным режимом. В настоящее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все необходимые параметры регулируются специальным реостатом. Основой электронных терморегуляторов являются программирующие устройства. Они могут быть сенсорными или кнопочными. В этом случае система работает в установленные промежутки времени и в заданном температурном режиме.

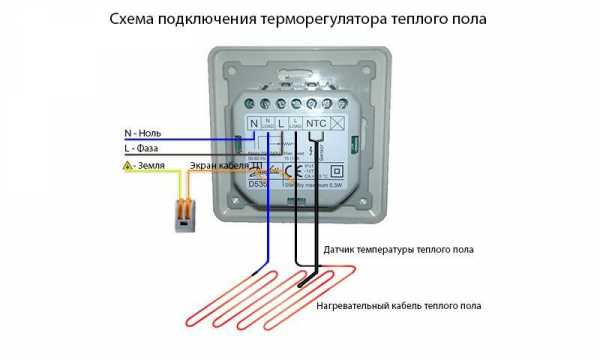

Схема подключения теплого пола к терморегулятору предполагает установку прибора на высоту примерно 1,5 м от уровня пола. Место установки выбирается таким образом, чтобы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Непосредственное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам прибор подключается стационарно, через электрический щит или розетки. Как правило, на корпус терморегулятора наносится схема подключения, существенно облегчающая и упрощающая эту процедуру.

Все виды терморегуляторов совместимы с любыми типами теплых полов. При монтаже систем сразу в нескольких помещениях, рекомендуется устанавливать приборы совместно с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в различных температурных режимах.

После монтажа термостата выполняется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стене нужно сделать штробу для пластиковых трубок. Одна из них предназначена для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как правильно подключить теплый пол, в этом случае датчик температуры должен быть установлен под финишное покрытие пола.

Каждая система имеет свои особенности, поэтому подключение теплого пола нужно выполнять с учетом определенных технических условий. При отсутствии опыта самостоятельной работы в этой области, рекомендуется воспользоваться услугами квалифицированных специалистов.

electric-220.ru

схема теплорегулятора, видео и электричество своими руками, инфракрасный правильный

Подключение теплого пола в последние годы стало довольно распространеннымПодключение теплого пола нынче не роскошь, а вполне обоснованное вложение денег. Установить такой пол вполне под силу человеку, который разбирается в электричестве. Эта работа требует особой внимательности, ведь от этого зависит, насколько правильно будет работать пол.

Как подключить теплый пол: основная информация

На сегодняшний день подключение теплого пола не является редким случаем. Многие владельцы квартир и коттеджей при ремонте оборудуют свои полы подогревом. Как бы хорошо не грели батареи в квартире, пол обычно остается холодным.

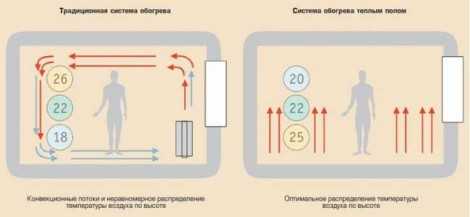

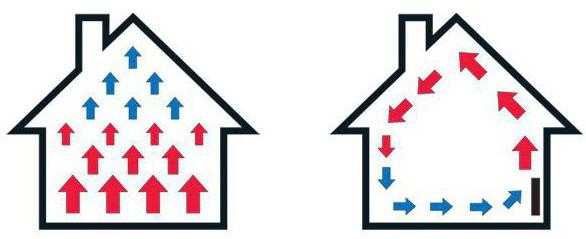

Теплый пол вытесняет привычные системы отопления, нагревая воздух в помещении равномерно и прогревая поверхность пола.

Воздух нагревается и поднимается вверх, но при этом температура на полу остается достаточно высокой – около 23 градусов, что обеспечивает комфортное нахождение даже на каменном полу.

Схема подключения теплого пола

Достоинства теплого пола:

• Надежный и долговечный;
• Не сушит воздух;
• Равномерно прогревает помещение;
• Не занимает места, в отличие от радиаторов;
• Достаточно экономный в сравнении с газовым обогревом.

Для монтажа теплого пола потребуется специальный термодатчик, который будет следить за температурой. В зависимости от типа теплого пола – водяной или электрический, в специальных магазинах можно приобрести регуляторы температуры Термолюкс РТ 110 или Наш комфорт ТР 721.

Схема подключения теплого пола: подготовительные работы

Какую бы работу вы не делали, нужно провести предварительные работы. Подготовка перед монтажом теплого пола заключается в расчете материалов для работы и расчистка территории.

Прежде чем обустраивать теплый пол, необходимо провести предварительные работы

План действий:

1. Планировка размещения нагревательных элементов. В помещении есть места, которые не нуждаются в обогреве, поэтому такие нюансы следует выяснить до начала монтажа. Также следует нарисовать план с указанием всех размеров. Это необходимо если вам нужно разобрать пол. Следует соблюдать отступ между кабелем не менее 15 см, а также отступ от стен не менее 5 см.
2. Подготовка поверхности пола. Первым делом нужно избавиться от неровностей, если они имеются. В некоторых случаях необходима стяжка. Высота стяжки больше 3 см, иначе появятся трещины.
3. Место для терморегулятора. Нужно хорошо спланировать, где будет расположен терморегулятор. Он должен быть в удобном месте не ниже 30 см от пола. К нему нужно подвести питание, и так как мощность теплого пола немалая, то лучше это делать от щитка. Это позволит в щитке установить автомат специально для пола.
4. Теплоизоляция. Установка теплоизоляционного барьера по периметру всего помещения, а также с запуском на стены, может уменьшить потерю тепла на 30%. Теплоизоляция должна быть устойчивой к высоким температурам.

Подключить пол к электричеству можно своими руками, без консультации специалистов. Но есть одно существенное условие – чтобы подсоединить теплый пол к термодатчику и к щитку нужно разбираться в электричестве.

Подключение теплого пола к терморегулятору: электрическая система

При установке теплого пола, нужно понимать, что это сложная система, которая без надлежащего контроля теряет весь смысл. Для контроля температуры и выставлением параметров к теплым полам подключаются терморегуляторы.

Терморегуляторы очень разнятся по своим характеристикам. Они разделяются на механические кнопочные и сенсорные. Также на программируемые и непрограммируемые.

Работа терморегулятора напрямую зависит от измерений термодатчика. Именно термодатчик измеряет и выводит фактическую температуру. Терморегулятор контролирует и управляет подачей мощности в зависимости от заданных данных. Датчик размещается вблизи нагревательных элементов.

Терморегулятор подключают для контроля температуры и выставления параметров

Терморегулятор ТЭЗПЗ предназначен для корректировки температуры. При превышении заданного порога, терморегулятор выведет температуру на экран и даст сигнал.

Датчик устанавливается в гофру и заливается вместе со стяжкой. Гофра нужна для того, чтоб датчик можно было заменить, не разбирая пол. Располагается терморегулятор не выше 1,5 м от пола.

Типы подключения:

• Напрямую от щитка;
• От ближайшей электроточки.

Первый вариант более надежный и правильный, если речь идет про электрический пол. Такой пол имеет высокое энергопотребление. Поэтому и проводку под него нужно укладывать с расчетом на это. Пол ни в коем случае не подключается к старой проводке.

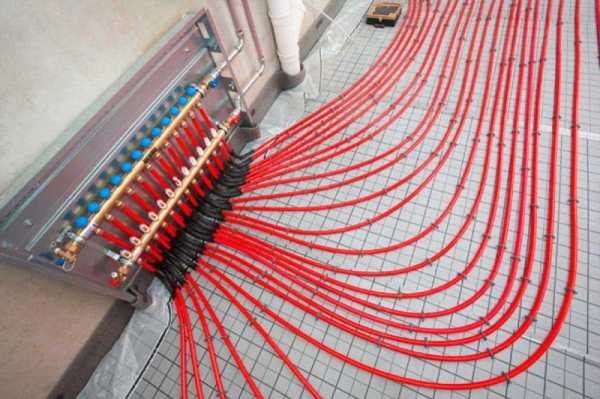

В случае же с водяным обогревом полов, электрическую энергию будет потреблять только терморегулятор.

Схема подключения терморегулятора к электричеству

Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.

На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.

Для небольших помещений используется теплый пол «Мини одножильный мат», который также подключается к термостату.

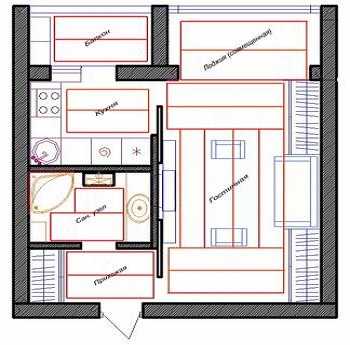

После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.

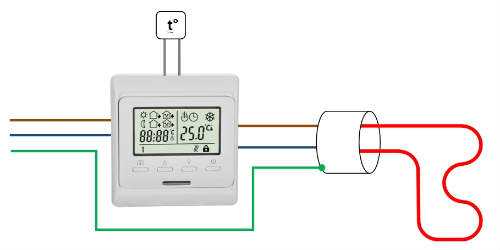

Схема подключения терморегулятора к электричеству

Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.

В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.

После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.

Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.

После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.

Подключение теплого пола к электричеству: схема для водяного пола

Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.

По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Процесс подключения теплого пола к электричеству

На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.

При подключении можно использовать термодатчик WZA 90E или БРТ-2Б УХЛ 4, которые подходят для водонагревательных приборов.

Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.

Терморегулятор для теплого пола своими руками: схема для ИК-пола

Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.

Есть две разновидности пленочных полов:

1. Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
2. Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.

Терморегулятор теплого пола

Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.

Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.

Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.

Как подключить теплый пол к терморегулятору (видео)

При покупке материалов для подключения теплого пола не стоит экономить. От качества термодатчика и терморегулятора зависит будущая работа пола. К тому же, дешевые китайские подделки могут стать причиной замыкания или возгорания.

dekormyhome.ru

схема, особенности устройства и рекомендации

В отопительный сезон многие хозяева задумываются об установке альтернативных отопительных приборов. Такое оборудование должно быть энергоэффективным и создавать качественный обогрев помещений. Одним из лучших решений на сегодняшний день является электрический теплый пол. Он потребляет меньше энергоресурсов, по сравнению с другими обогревателями. Принцип его работы позволяет создать максимально комфортный обогрев.

Смонтировать такую систему очень просто. Подключение теплого пола к электричеству, схема которого подробно представлена в инструкции производителя, поможет у этом. Перед проведением монтажа необходимо изучить поэтапно процесс установки. Если все выполнено правильно, гарантия от производителя будет действовать в процессе эксплуатации самостоятельно подключенной системы. У некоторых производителей она достигает 20-25 лет.

Принцип обогрева электрическим приводом

Популярность теплого пола растет с каждым годом. Тому причиной служит множество особенностей таких систем. Установить электрический теплый пол можно практически под любое покрытие. В каждом помещении монтируется представленная система. В отличие от конвекторов, радиаторов и прочих подобных приборов, электрический провод нагревает покрытие пола. Поэтому внизу комнаты наблюдаются самые высокие температуры. У потолка же воздух холоднее.

Поэтому такой принцип обогрева максимально комфортный для человека. Конвекторы же, наоборот, способствуют скоплению максимально прогретых воздушных масс у потолка. Внизу же определяются самые низкие температуры. А ведь люди находятся именно в этой зоне. Поэтому используют энергию неэффективно.

Подключение теплого пола к электричеству, схема которого представлена в инструкции, очень проста. Этот процесс легко выполним своими силами.

Виды систем

Изучая вопрос о том, как теплый пол подключить к электричеству, необходимо рассмотреть существующие разновидности систем. Чаще всего в представленных целях применяются провода. Это изделие состоит из нихромовой жилы, вокруг которой создаются различные изоляционные оболочки.

Кабель бывает разного сечения. Если диаметр изделия в разрезе достигает приблизительно 7 мм, его монтируют в стяжку. По строительным нормам этот слой составляет от 3 до 5 см. Если стяжка будет меньше, нагрев распределяется неравномерно. Будут чувствоваться более теплые и прохладные зоны.

Если в помещении нет возможности сделать стяжку (приподнять уровень пола на 5-7 см), применяется тонкий провод. Его диаметр равен 3,5 мм. Эта система монтируется сразу в плиточный клей. Слой раствора при этом составляет всего 5-8 мм. Эта система нагревается быстрее, но и остывает буквально через 30 минут после отключения.

Инфракрасный теплый пол

Классические варианты теплого пола заливаются раствором. Но если в помещении уже готово деревянное основание, этот тип систем не подходит. В этом случае применяется инфракрасный теплый пол в виде пленки.

Преимущественно нагревательным элементом в подобном устройстве выступает карбоновая паста. Схема подключения пленочного теплого пола к электричеству почти ничем не отличается от провода. Но здесь есть несколько нюансов.

Работа инфракрасной пленки похожа на солнечное тепло. Лучи не нагревают воздух, но окружающие предметы становятся теплыми. На пленку нельзя укладывать раствор, клей. Такие системы рассчитаны сугубо на сухой монтаж. Плиточный клей или стяжка со временем разъедают пленку.

Но под ламинат, линолеум или тонкий ковролин пленка устанавливается очень просто. В этом случае ее эффективность будет максимальной. Сфера применения инфракрасного теплого пола обширна. Ее даже монтируют в вольеры для животных, за зеркала, в инкубаторы и так далее.

Назначение системы

Отопление теплым полом может быть комфортным или автономным. Чтобы не использовать в помещении никаких обогревательных приборов, кроме электрических проводов, потребуется покрыть ими около 70% площади комнаты.

Стяжка или плиточный клей будут нагреваться и отдавать тепло в окружающую среду. Это можно сравнить с нагретой панелью конвектора, расположенной по всему основанию комнаты.

Особенности подключения теплого пола необходимо учитывать, создавая отопление в каждом помещении. Комфортный обогрев создается, если система монтируется под небольшой участок напольного покрытия. Ступать ногами по этой поверхности будет тепло, но для обогрева помещения следует применять другие приборы.

Пленочный теплый пол изначально предназначен для комфортного обогрева. Деревянное основание требует нагрева не выше +30 ºС. Поэтому инфракрасная пленка создает только комфортный обогрев.

Терморегулятор

Какую бы систему ни выбрали владельцы квартиры или дома, ее обязательно подключают в сеть через терморегулятор. Это устройство контролирует степень нагрева. В продаже существуют различные терморегуляторы.

В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В некоторых моделях одновременно присутствуют оба типа замера. Есть также двузонные разновидности, в которых есть сразу 2 выносных датчика.

Управление терморегулятором может осуществляться механически или при помощи установки программы на неделю. С обратной стороны прибор может иметь от 4 до 9 клемм. Но чаще всего их всего 6 штук.

Две клеммы предназначены для подключения выносного датчика. Если он встроен в корпус, то гнезд для подключения будет 4. Две следующие клеммы предназначены для подсоединения проводов от сети (фаза и ноль).

Далее производится подключение теплого пола к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системы, предполагает подсоединение 2 проводов от нагревательного элемента к последним 2 клеммам.

Одножильный провод

В продаже существуют нагревательные провода одножильного и двужильного типа. Их подключение несколько отличается. Любой терморегулятор подходит для таких систем. Чаще всего эти устройства выдерживают нагрузку 3,5 кВт. Но есть терморегуляторы с меньшими параметрами.

Поэтому перед подключением обязательно учитывают суммарную мощность системы. Одножильный провод обладает с обеих сторон контактами для подключения. Это обязательно учитывают в процессе раскладки. Оба конца должны вернуться к одному терморегулятору. Далее происходит подключение теплого пола к электричеству. Как просто сделать эту работу, поможет инструкция производителя.

Нагревательный провод соединяется с холодным подключением через муфту. Для монтажа в одножильной системе выходит по 3 провода с каждой стороны (синий, коричневый и желто-зеленый). Перед подключением контакты соответствующего цвета соединяют и вводят в клеммы терморегулятора.

Двужильный провод

В продаже чаще представлен двужильный провод. Он проще в монтаже. Его первый конец обладает соединительной муфтой и холодным проводом для подключения. Второй же край в отличие от одножильной системы, запаян. Отсюда не выходят провода для подключения.

Поэтому запаянный конец можно при раскладке системы оставить далеко от терморегулятора. Соответствующие холодные провода входят в клеммы прибора. Это более простая схема подключения теплого пола (инструкция всегда прилагается к изделию производителем).

Инфракрасный теплый пол

Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.

В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.

Далее выполняется подключение теплого пола к электричеству. Схема при этом полностью идентична проводной системе. Два провода, отходящих от зажимов, подсоединяют к терморегулятору.

Саморегулирующийся провод

Для обогрева труб, резервуаров в зимний период применяется саморегулирующийся провод. Его приобретают реже, чем перечисленные системы. Но в некоторых случаях он незаменим. Этот провод не боится перегрева. Его можно монтировать без стяжки.

Благодаря особому устройству это изделие способно менять уровень нагрева в зависимости от температуры окружающей среды. Поэтому в таком случае не требуется терморегулятор.

Подключение теплого пола к электричеству (схема предполагает применение терморегулятора) проста. Ее сможет выполнить даже мастер, не имеющий большого опыта в проведении подобных работ.

fb.ru

Подключение теплого пола: инфракрасный и термоэлектрический тип

Для электрических теплых полов практикуют два способа подключения. Выбор одного из них зависит от типа теплого пола:

1. Инфракрасные маты;
2. Нагревающие термокабеля.

Инфракрасный теплый пол

Подключение пленочного инфракрасного теплого пола не является сложной задачей. Однако требуются определенные знания и начальные навыки электромонтажных работ. Все специализированные инструменты можно заменить обычными, при достаточной аккуратности качество монтажа и подключения не снизится.

1. Дырокол — клепочник;
2. универсальный обжимнник с профилями под различные контактные клеммы.

Прежде всего, следует взять план квартиры и схематически изобразить на нем месторасположение стационарной мебели без ножек и напольной бытовой техники. В этих местах не рекомендуется располагать нагревательные элементы теплого пола. С привязкой по размеру отмечаем другим цветом размещение листов ИК теплого пола. Заполненный план должен выглядеть приблизительно следующим образом:

Выбираем принципиальную электромонтажную схему подключения термоэлементов:

Последовательное подключение — самое простое, применяется, если в помещении все одна зона нагрева.

Последовательное подключение с термодетектором. В контур энергоснабжения врезан термодатчик, который прерывает подачу электроэнергии при достижении температурой порогового значения.

Схема параллельного подключения нескольких автономных контуров обогрева с дополнительной регуляцией термодатчиком.

Размещение и подключение ИК элементов нагрева

• ИК термопанели не должны перекрываться предметами интерьера или элементами отделки, плотно прилегающими к поверхности пола: плинтуса, декоры и т. п.
• Целесообразно позиционировать термолпанели по длине помещения. В этом случае будет меньше точек подключения и линий электроснабжения.
• Силовые линии электропроводки, размещенные в полу, должны быть отдалены на 5 см от элементов нагрева. Все свободное пространство между ними необходимо заполнить термоизоляцией.
• Расстояние между термопанелями и другими источниками тепла: радиаторами отопления, трубами с горячим теплоносителем, каминами, напольными духовыми шкафами, необходимо установить расстояние 20 см.

Нагревательная ИК пленка тем удобна, что ее можно разрезать в любом месте, даже по нагревательной секции элемента. Перед подключением теплого пола первый и последний нагревательный элемент (черная полоса) термопанели необходимо отделить от токопроводящей шины. Это называется высечка.

Производится она следующим образом. На расстоянии 3−4 мм от токопроводящей шины дыроколом-клепочником пробивается отверстие с заходом на белую полосу. Ножницами вырезается часть нагревательной полосы шириной 5 мм.

Инструкция по подключению термопанели ИК теплого пола:

(без использования специнструмента)

1. Необходимы кусачки или пассатижи, электрический кабель и контактная клемма;
2. Зачищенный провод вставляется в хвостовик контактной клеммы;
3. Обжимается кусачками или пассатижами;
4. В месте установки токопроводящих медных шин защитная пленка образовывает двойной карман;
5. Клемма заводится в этот карман на токопроводящую дорожку.
6. Обжимается пассатижами;
7. Для надежности соединения контактов несколько раз пробивается молотком;
8. Специальный изолирующий (битумный) скотч входит в большинство комплектов теплого пола;
9. С битумного покрытия снимается защитная пленка. Один кусок приклеивается снизу контакта;
10. Второй с противоположной стороны полностью закрывает клемму;
11. Соприкасающиеся части плотно прижимаются и разглаживаются;
12. С противоположной от контактов стороны скотч наклеивается на токопроводящую дорожку;
13. Загибается вокруг среза.
14. Дорожка заизолирована.

Установка термодатчика

Температурный датчик устанавливается исключительно под термопленку.

1. Для установки термодатчика в поверхности основания делается углубление.
2. Термоотражающий слой разрезается и температурный датчик утапливается в углубление до уровня пола.
3. Устройство прикрепляется к термоизоляции скотчем. Месторасположение чувствительного сенсора необходимо выбрать так, чтобы его прикрыл термогенерирующий, черный сектор ИК пленки.

Блок регулятора теплого пола

Регулятор температуры монтируется в стену. Необходимо выбрать место его размещения так, чтобы был прямой и свободный доступ к линии электроснабжения.

1. Подведение кабеля электропитания.
2. Выносной детектор температуры.
3. Контактная клемма, соединяющая провода заземления.
4. Подача электропитания на маты теплого пола.

Подключение регулятора теплого пола возможно напрямую или через простую вилку, как обычный электроприбор.

Более подробно и наглядно процедуру подключения теплого инфракрасного пола можно увидеть на видео:

Электрический, кабельный теплый пол

Электрический нагревательный кабель может продаваться в бухтах или в рулонах, уже прикрепленный к монтажной сетке.

Как подключить теплый пол на основе электрического термокабеля зависит от типа нагревательного элемента. Различают двухжильные и одножильные нагревательные кабеля. Кроме того схема подключения зависит от типа электропроводки в квартире. Электропроводка из двух проводов — ноль и фаза и из трех — ноль, фаза и заземление.

Принципиальная схема подключения кабеля электрического теплого пола к двухпроводной электросети.

• Одножильный нагревательный кабель;
• Двухжильный нагревательный кабель.

Принципиальная схема подключения кабеля электрического теплого пола к трехпроводной электросети.

• Одножильный нагревательный кабель;
• Двухжильный нагревательный кабель.

Во всех схемах подключения датчик температуры подключается к первому и второму контакту клеммной колодки. На самом устройстве эти контакты маркированы соответствующей надписью или рисунком.

В обоих случаях после подключения и перед установкой финишного покрытия следует произвести тестовый пуск для проверки работоспособности всех частей теплого пола. Это особенно важно, если дальнейший монтаж производится с использованием бетонной заливки.

Статьи по теме:

Оцените статью:

 Loading …

santehkrug.ru

Подключение электрического теплого пола

О том, как самостоятельно подключить электрический теплый пол, в большей степени, можно узнать непосредственно из инструкции, но большинство страхов развеется, если обратиться к опыту тех, кто уже этот путь прошел. Проблема и состоит в том, что еще перед покупкой важно принять решение: делать монтаж теплого пола и его подключение самостоятельно или воспользоваться услугами специалиста.

Первый этап – монтаж, обычно, не вызывает страха перед мужчинами, способных на ремонт квартиры своими руками. А вот подключать электрический теплый пол отважится уже не каждый, ведь это занятие требует некоторой собранности и аккуратности. Однако, умение грамотно обращаться с электричеством — легко приобретаемый навык, основанный на некоторых знаниях. Предлагаю разобраться, как подключить самому электрический теплый пол и терморегулятор к нему.

Схема подключения электрического теплого пола

С электрической точки зрения, «сердце» теплого пола не нагревательный элемент, а терморегулятор, и радость от теплого пола основана именно на работе терморегулятора. Самое замечательное, что большинство терморегуляторов имеют одинаковую схему включения.

Это свойство вызвано тем, что у них общая начинка. Отличия, одинаковых по электрическим параметрам терморегуляторов, заключены лишь в оформлении корпуса и элементах дизайна. Поэтому, не смотря на разницу в цене, терморегуляторы выполняют примерно одни и те же функции.

Как видно из схемы, с одной стороны к терморегулятору, на импровизированный «вход», подходят два провода сетевого переменного напряжения величиной 220 В. С другой стороны – на «выход» подключен нагревательный кабель. В качестве системы обратной связи, которая должна определить момент включение нагревательного элемента, присутствует температурный датчик. Иногда терморегулятор может быть снабжен встроенным датчиком, который измеряет температуру воздуха. В нашем случае, как и в большинстве схем с теплым полом, в качестве основного используется внешний датчик температуры. Внешний датчик это либо полупроводниковый датчик либо термопара, которые меняют свое сопротивление в зависимости от температуры.

Заземляющие контакты к терморегулятору, обычно, не подводятся. Если нагревательный кабель предусматривает отдельный экран, то его нужно соединить с проводом PE, идущего от автомата или УЗО, отдельно в монтажной коробке. По возможности лучше предусмотреть просторную монтажную коробку, потому что, в отличие от обычной розетки, предстоит уложить не 2-3 провода, а минимум шесть. Обычно применяются монтажные коробки диаметром не менее 68 мм.

Подключение теплого пола к терморегулятору

На этапе подключения электрического теплого пола уже произведен его монтаж и интересующие нас концы от нагревательного кабеля и термопары проведены к монтажной коробке. Распаковываем наш терморегулятор, разбираемся со способом крепления корпуса на монтажной коробке, и смотрим, к каким контактам следует подключать наши провода.

Нагревательный кабель GreenBox представляет собой двужильный кабель, снабженный защитным экраном. Экран уже соединен с защитным проводником PE и на фотографиях не показан.

На контакты 1-2 подключаются сетевые провода со строгим соблюдением полярности: 1 контакт – фаза (L), 2- контакт – нейтраль (N). Далее нагревательный элемент: 3 контакт – нейтраль (N) и 4 контакт – «фаза» (L1). На контакты 7-8 заводится температурный датчик, здесь соблюдение полярности производителем не предусмотрено. Обычно все контакты подписываются прямо на корпусе и проблем быть не должно.

В конструкции нашего терморегулятора очень необычно предусмотрено крепление корпуса к монтажной коробке. Сначала к монтажной коробке крепится металлическая черная рамка с выступающими крючками, а затем с помощью упругой проволоки в форме квадрата фиксируется сам терморегулятор за крючки на черной рамке. Фотография иллюстрирует это способ крепления, но большинстве терморегуляторов встречаются более привычные способы крепления к монтажной коробке. Сверху надевается декоративная рамка на защелках, закрывающая собой элементы крепежа.

Как видите, ничего страшного в подключении электрического теплого пола нет, все очень просто. Все это больше напоминает конструктор, «поиграть» с которым может позволить себе любой желающий, главное, чтобы любые игры были безопасными. По отношении к теплому полу залог безопасного использования – лишь аккуратное соблюдение инструкции по монтажу, с первого и до последнего этапа.

ura-remontu.ru

Схема подключения инфракрасного теплого пола через терморегулятор

Руководитель и главный редактор сайта, автор статей.

Опыт работы 5 лет.

Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык. Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.

Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом.

Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:

Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:

В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля. Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме.

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.

Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo

Похожие материалы:

Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo

Нравится(0)Не нравится(0)

samelectrik.ru
