Теплица из профильной трубы 20х20 и 40х20 своими руками. Чертежи и размеры теплиц из поликарбоната

Все дачники мечтают иметь у себя в огороде надёжную теплицу, которая прослужила бы очень много лет. Поэтому хотелось бы предложить достойную альтернативу заводским парникам, у которых будет во много раз лучше каркас.

Ведь согласитесь за счёт её вы снимаете с грядок хороший урожай. Также она прекрасно защищает ваши растения от неблагоприятных факторов окружающей среды, которых существует очень много. Так вот, скоро начинается дачный сезон и надо будет высаживать рассаду. Но, чтобы это сделать, многие задаются вопросом: какой материал лучше для теплицы и как её сделать своими руками? Да конечно в интернете можно найти много разных способов. Но всё таки считаю лучшим вариантом, если хотите сделать её сами, это профильная труба и поликарбонат.



На сегодняшний день самым популярным считается сотовый поликарбонат. У него отличная пропускная способность солнечного света, также изумительно держит тепло и очень лёгок для своих размеров. А самое главное – не сильно дорогая цена, как у других материалов с такими же результатами.

Самодельная теплица из профильной трубы и поликарбоната

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната.  Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

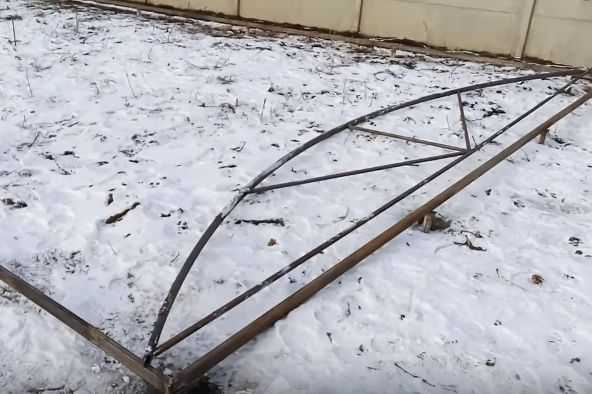

 3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

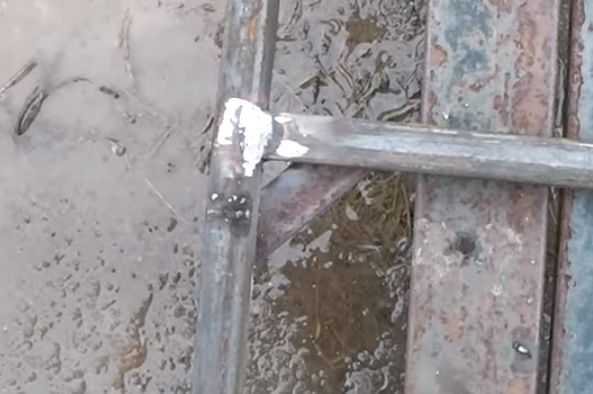

5. Следующим этапом вырезаем и варим перемычки.

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

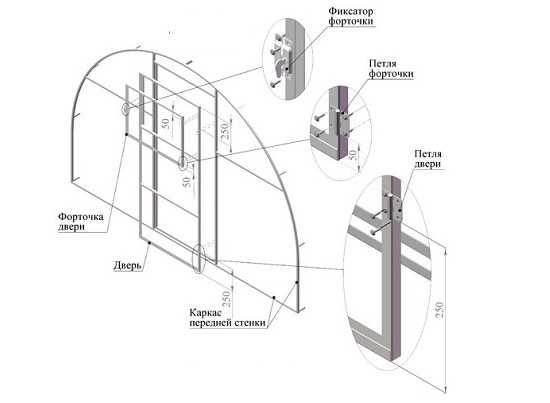

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем  её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

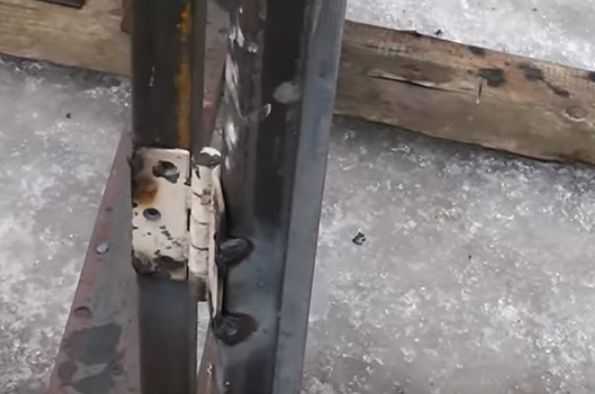

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки  петли, можно глянуть на открытие.

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

Самое главное не спутать стороны дуг которые вы гнули, иначе после трубогибочного инструмента, они могут быть разные. Лучше всего наметить и делать все арки одной стороной.

10. Также вместо двери можно сделать с окном, но это уже на ваше усмотрение.

11. Когда всё подготовили и сделали, переходим к месту, где будем устанавливать парник. Делаем разметку, чтобы диагонали совпадали и по углам вбиваем уголки, примерно на 2,5–3 метра, при этом не забываем выставить их по нивелиру или лазерному уровню. Привариваем к уголкам переднюю и заднюю часть теплицы, а уже к ней привариваем профиль 5,96 по всей длине. Тогда длинна теплицы получится ровно 6 метров.

Уголок должен оказаться внутри теплицы, чтобы в последствии не мешал поликарбонату.

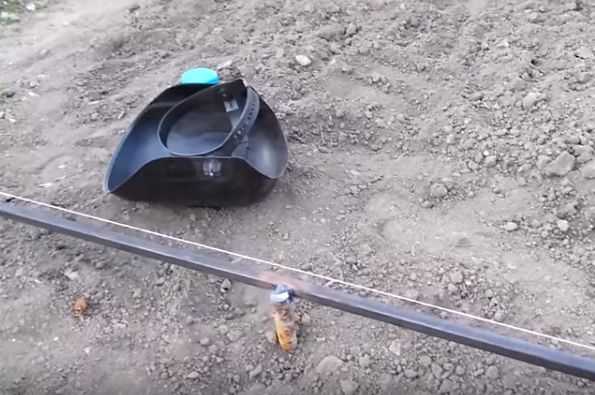

12. Теперь внизу, где приваренный металл, по всей длине натягиваем шнурку и вбиваем арматуру, в том месте, где будем ставить дуги. Таким же действием вбиваем, где стоят дверные стойки.

13. Дальше устанавливаем и привариваем дуги, предварительно загрунтовав все детали теплицы. Натягиваем шнурку, где будут перемычки. С помощью палки, выравниваем арку к нитке.

14. Соответственно, чтобы торцевые при натяжки нитки не гнулись и стояли по уровню, их тоже временно подпираем, пока не сварим все перемычки.

15. Свариваем перемычки с обоих сторон, передвигая дуги к сваренным перемычкам, тогда они все будут по уровню.

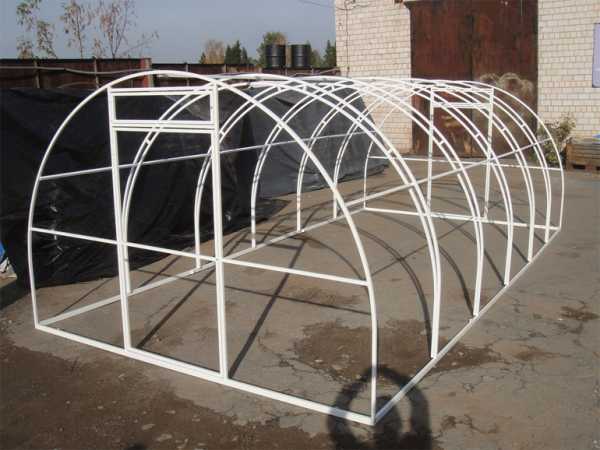

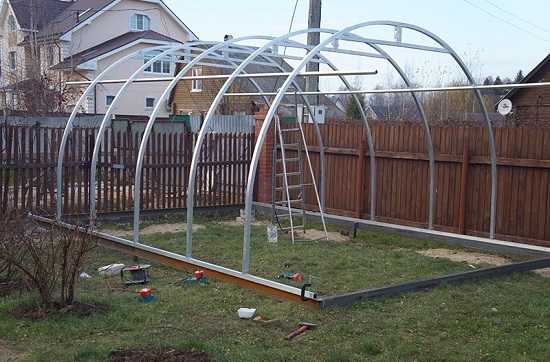

16. Вот такая конструкция должна у вас получиться.

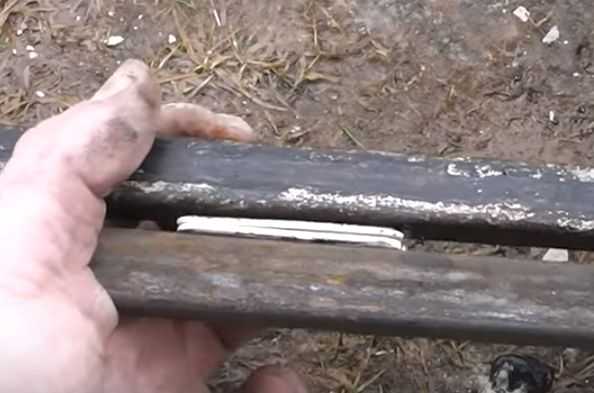

Кстати, арки и перемычки лучше ставить по одной. Если установить сразу все, они будут выгибаться и мешать натянутой шнурке.

17. Ну и последним этапом покрываем её поликарбонатом. Сначала разрезаем лист на пополам и накрываем торцы, лишнее отрезаем ножом.

18. Затем стелем листы по краям и в конце закрываем середину.

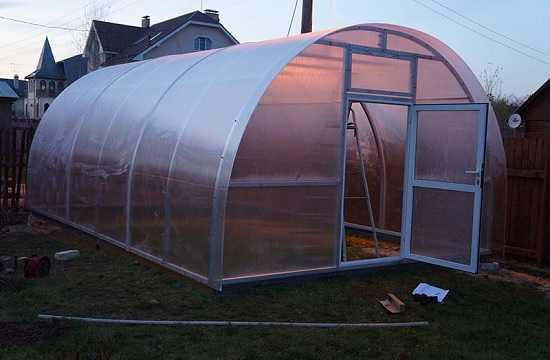

Вот таким способом, была сделана самодельная теплица.

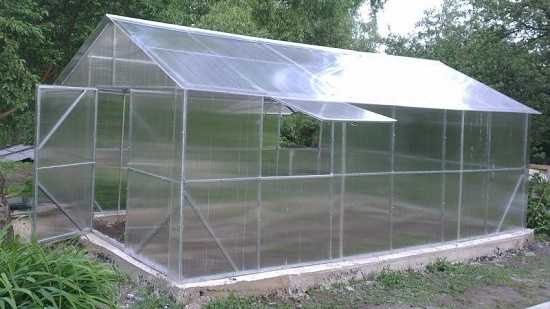

Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

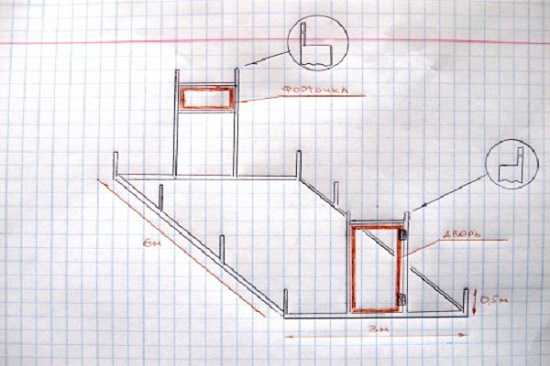

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

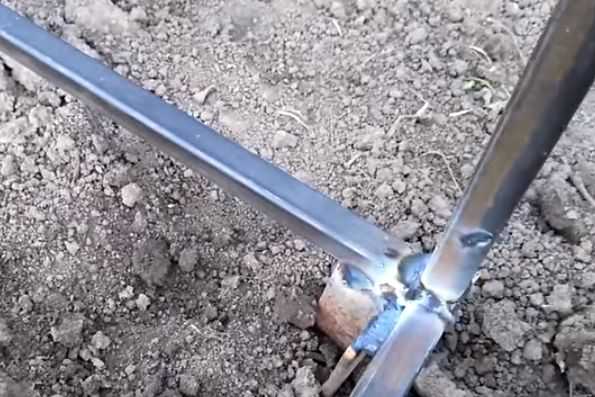

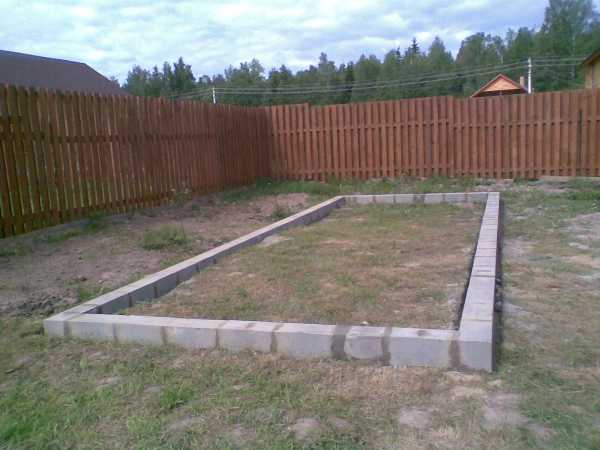

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

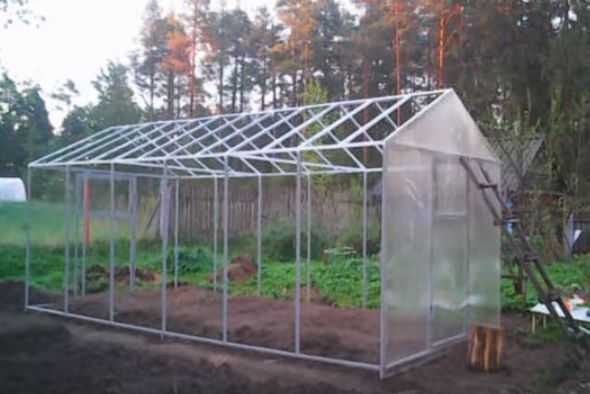

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Видео теплицы из поликарбоната своими руками

В этом видео предлагаю посмотреть, как сделать самодельную теплицу? В чём её преимущество и правильное расположение на земле, с учётом лёгкого полива.

Как видите всё легко и просто. А, как вы понимаете, скоро наступает сезон посадок и лучшего варианта теплицы, чем из профильной трубы и поликарбоната не найти.

В видео было рекомендовано расположение теплицы с учётом лёгкого полива, а раз уж об этом заговорили, предлагаю посмотреть, как сделать капельный полив своими руками.

Как сделать арочную теплицу самостоятельно?

Хочу предложить ещё один способ, как сделать арочную теплицу, но он пожалуй самый сложный в изготовлении. В цене тоже не из дешевых. В такой конструкции можно садить много растений на продажу.

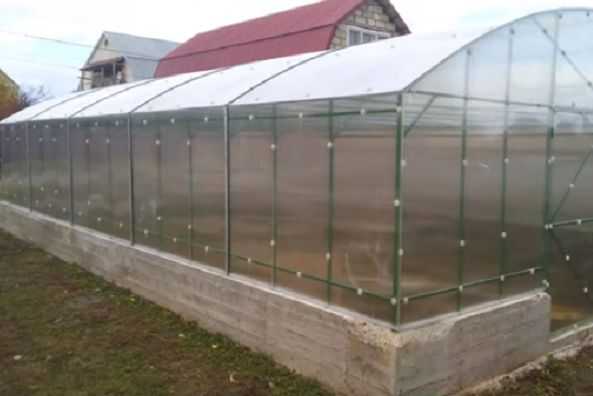

1. Для начала бурим и заливаем столбики 50х25 глубиной 1 м. по периметру. Делаем это с помощью шнурки натянутой по углам. На них привариваем накладные пластины. Выравниваем нивелиром одинаковую высоту.

Так как лист поликарбоната шириной 2,10, то столбики заливаем на таком же расстоянии. На торцевых стенах можно залить произвольно, так как там из-за дверей другая конструкция.

2. Сверху накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним. Только не забудьте, проверить диагональ основания теплицы.

3. Далее заготавливаем арки из 6 метрового профиля с жесткостью из перемычек и основанием. Для экономии допускается сделать дуги таким способом, чтобы в последствии стыки поликарбоната крепились на металл 40х60, а середина 20х20.

4. Устанавливаем на основание теплицы вертикальные столбики, высотой около 2 метров с расстоянием между собой 700 мм. На них привариваем изготовленную арку.

5. Для жесткости конструкция навариваем перемычки. Но делаем это не только по всей длине вертикальных стоек, но ещё и вдоль всех наших ферм. Соединяя их между собой.

6. Также варим перемычки между углами основания арки и стойки.

7. Чтобы конструкция не была шаткая, нужно по углам приварить раскосы и залить фундамент по всему периметру. Также для надёжности в середине строения можно залить столбы с закладными.

8. Теперь с одной стороны торца варим и устанавливаем двери, а с другой окна для вентиляции. Всю конструкцию красим в любой цвет, какой вам нравится.

9. Вот наконец и дошли до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы легче, было закрутить их, пользуемся двумя досочками, на которые можно положить стремянку и спокойно ходить по ней.

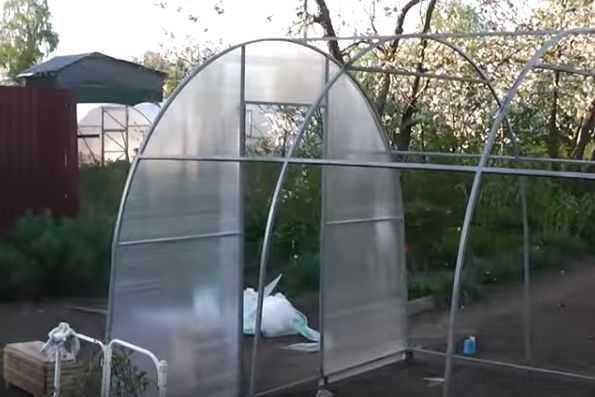

10. После арок зашиваем торцы и бока теплицы.

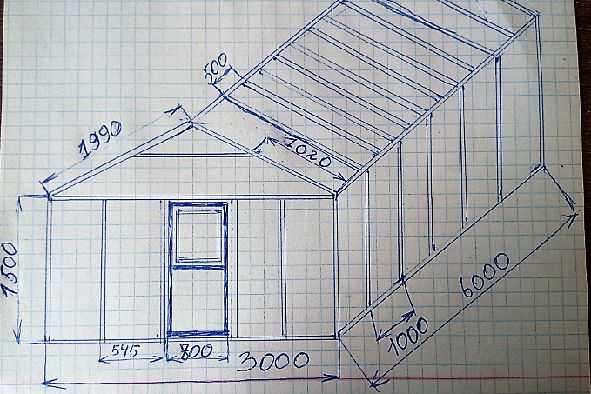

11. Ну и в завершении хотелось бы предоставить чертёж этой чудо теплицы.

Надеюсь с теплицами всё понятно, выбирайте любую и стройте. Хорошего вам урожая.

bitbat.ru

Теплица из профильной трубы своими руками

Уже практически каждый садовод обзавёлся теплицей. Дело в том, что эта относительно простая конструкция помогает сильно повысить урожай и сохранить культуры.

Именно поэтому парники становятся всё популярнее. Купить его может оказаться по карману далеко не каждому. Но данную конструкцию вполне можно сделать самостоятельно.

Что из себя представляют теплицы из профиля: плюсы и минусы

Теплицы из профиля представляют собой крепкие металлические каркасы. Каждый элемент обязательно должен свариваться с основным каркасом.

В итоге конструкция получается очень тяжёлой, устойчивой, к ней легко прикрепить укрывной материал.

Один из главных плюсов данного материала — именно прочность.

Никакие другие конструкции не смогут прослужить так долго, как качественный профиль.

Основной недостаток материала — стоимость. За большую теплицу придется заплатить достаточно много.

Отличия материала для каркаса от прочих

Каркас из металла будет отличаться от всех аналогичных материалов. Сильно будут заметны следующие отличия:

  1. Плохая гибкость. Согнуть металлический каркас будет относительно сложно. Без дополнительного оборудования тут не обойтись.
  2. Коррозия. Всем известно, что металл очень сильно подвержен коррозии и быстро придет в негодность, если его не красить и не обрабатывать.
  3. Вес. Любой металлический каркас получится достаточно тяжелым, поэтому часто разбирать и перемещать каркас будет очень неудобно. С другой стороны, ветер или осадки не смогут его опрокинуть.
  4. Необходимость монтажа фундамента. Большая масса каркаса принуждает использовать прочный фундамент, при монтаже металлических теплиц.
Отзывы об использовании, когда есть смысл в таком материале: плюсы и минусы

Многие садоводы уже успели установить на своих участках такие теплицы. Они отмечают следующие их преимущества и недостатки:

  1. Доступность материала. Металлический профиль можно купить практически где угодно, поэтому проблем с поиском у вас точно не возникнет.
  2. Долговечность. Как правило, парник из металла строиться один раз и на всю жизнь.

Но такие конструкции имеют и недостатки. К ним относят:

  1. Сложность разбора, большой вес всех элементов парника.
  2. Высокая цена материала, сложность и дороговизна монтажа.

Фотогалерея готовых идей: виды теплиц из профильной трубы

Какой из видов профилей выбрать

  • Стандартный.
  • Самый простой профиль, который имеет какое-то сечение, отличное от круглого. Это достаточно прочный и недорогой вариант, который позволяет легко и быстро крепить к нему листы укрывного материала.

  • Круглый.
  • Похожий на предыдущий вариант. Отличается от только тем, что будет иметь конкретный диаметр.

  • Для гипсокартона.
  • Это наиболее дешёвый материал, которые имеет важную особенность — его можно гнуть. Достигается это путем нарезания бортов профиля.

    Именно его лучше всего использовать для низких парников.

Вердикт простой: хотите большую и прочную теплицу — выбирайте прямоугольный профиль. Если нужен маленький парник, то

Инструкция как построить: материалы, оборудование, схемы с расчетами

Выбор места, размеров, планировка

Место выбрать достаточно просто. Обратите внимание на количество солнечного света, который попадает на участок. Выбирайте то место, на которое света падает больше всего.

Это однозначно положительно скажется на урожае.

Если вы возводить парник, то продумайте подход к нему со всех сторон. Так как внутрь конструкции нельзя зайти, нужно, чтобы вокруг нее было достаточно свободного пространства.

Размеры следует выбирать исходя из собственных нужд. Средний размер стандартной теплицы составляет 2 метра в ширину и около 6 метров в длину.

Высота будет составлять около 1.7-1.8 метров, в зависимости от выбранной конструкции.

Если вам нужна большая конструкция, то заранее продумайте это.

Чертежи: как рассчитать, готовые примеры

Подбор и подготовка материалов, оборудования

Для обработки материала и возведения каркаса вам понадобится следующие инструменты:

  • Болгарка;
  • Сварочный аппарат;
  • Рулетка;
  • Карандаш;
  • Уголок;
  • Профиль;
  • Поликарбонат или другой укрывной материал;
  • Крепления.

Как согнуть

Гнуть металлический профиль достаточно сложное занятие. Если нужно сделать несколько небольших изгибов, то профиль режут на небольшие части, а потом сваривают между собой под нужным углом.

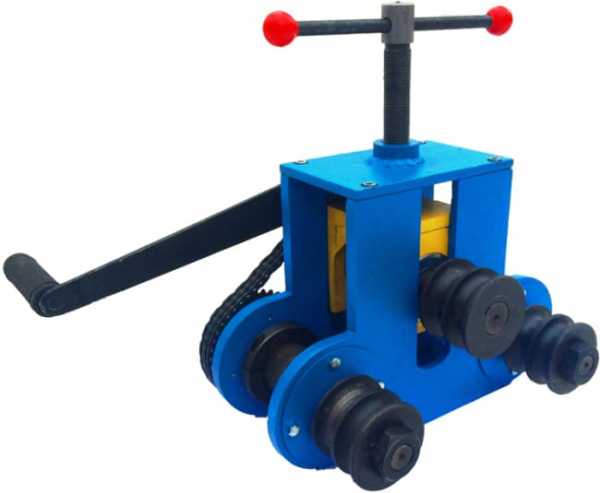

Если вы собираетесь делать дуговую теплицу, то понадобится что-то более гибкое, чем толстый профиль.

Как подготовить фундамент: сварка или болтовое крепление профильной трубы

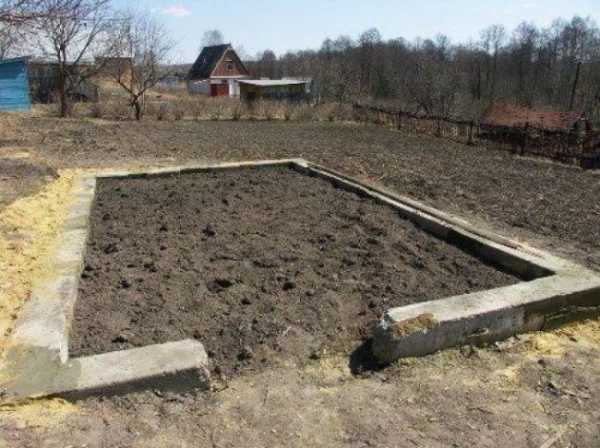

Фундамент для массивного каркаса из металла лучше делать достаточно прочным. Идеально подойдёт ленточный фундамент. Это не самый дешёвый вариант, зато получится действительно устойчивая конструкция.

Для начала нужно выкопать котлован, а также сделать подушку из песка.

После этого над котлованом устанавливается опалубка. Ее можно сделать самостоятельно, а можно купить.

Далее котлован заливается цементом. В него нужно установить арматуру, к которой будет крепиться каркас.

Когда вы будите выбирать способ крепления профиля, то будет всего два варианта:

  1. Болтовое соединение.
  2. Это достаточно долгий процесс, так как в каждом месте нужно делать отверстие, а также продевать болт и затягивать его. Зато получится разборное соединение, которое позволит переносить теплицу.

  3. Сварка.
  4. Это наиболее прочное и долговечное соединение, которое не требует дополнительных материалов. Таким образом, можно добиться быстрого и надёжного крепления. Минусов два: конструкцию не получится разобрать, только резать. И второй минус — нужен сварочный аппарат, который есть не у всех.

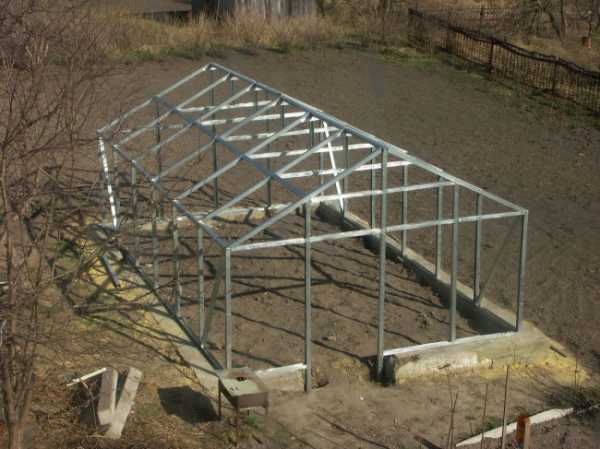

Монтаж каркаса двускатной теплицы: как правильно сварить конструкцию

Для сооружения прочной конструкции важно закрепить стойки через каждые 100 сантиметров. На них будет приходиться основная часть нагрузки.

Далее нужно приваривать дополнительные куски, параллельно основанию. Они будут служить усилителем жесткости каркаса.

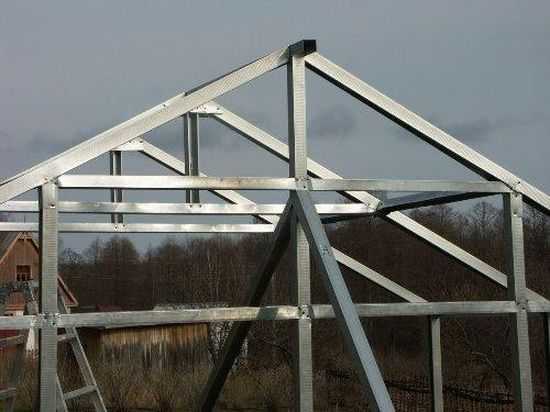

Для двухскатной крыши нужно сварить два равнобедренных треугольника, а между ними устанавливается соединительная балка.

Сооружение арочной теплицы

Арочную теплицу из толстого профиля сделать гораздо сложнее. Его придется резать на несколько частей. Далее эти части нужно будет сварить под определенным углом.

Обшивка: какой выбрать укрывной материал

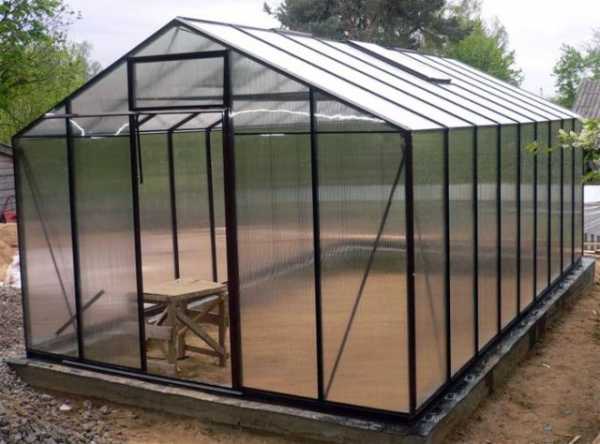

Поликарбонат просто идеально подойдет для наших целей. Это прочный материал, который обеспечивает надёжную защиту содержимого парника. К металлическому каркасу будет достаточно просто прикрепить листы поликарбоната.

Другие материалы, например, пленка, мало подходят для этой конструкции. Это слишком тонкий материал, который быстро износится. С прочным каркасом имеет смысл использовать поликарбонат.

Можно установить стекло, тоже получится качественная обшивка, которая будет достаточно хрупкой, но при этом справится со своей задачей.

Усовершенствование конструкции, отопление, автоматизация

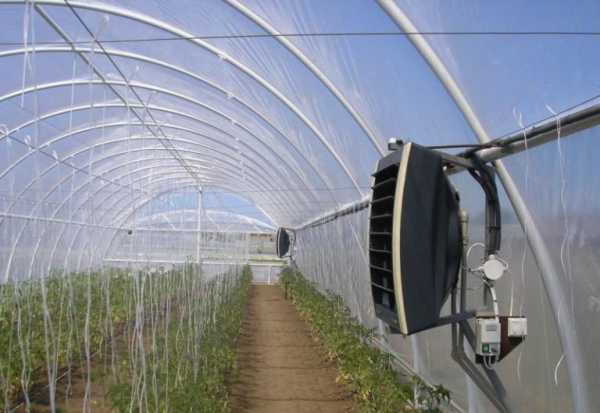

Отопление в большой теплицы — важный элемент, который позволяет получать больший и лучший урожай. Для отопления можно использовать обогреватель.

Это очень простой и недорогой вариант. Единственный минус — увеличатся счета за электричество.

Также в магазинах можно приобрести специальную автоматизированную систему капельного полива. Она позволит не поливать растения вручную, а также будет давать им строго необходимое количество питательной влаги.

Можно докупить термостат, который позволит автоматически менять температуру в теплице, когда она упадет ниже определенного уровня.

Полезные советы: правила эксплуатации, на чем сэкономить, как улучшить конструкцию

Обязательно продумайте расположение внутри парника стеллажей с культурами. Лучше не отводить под проход слишком много места, а также нет смысла хранить инструмент внутри, ведь место в теплице стоит довольно дорого.

Хороший парник с металлическим каркасом — отличный вариант для установки на участок. Это будет долговечная и надёжная конструкция, которая действительно поможет увеличить урожай.

teplicaexpert.com

чертежи и как сварить каркас

Самодельный каркас для теплицы из профильной трубы имеет массу преимуществ перед готовой конструкцией, не говоря об экономии средств на ее приобретение, теплица из профилей надежна, особенность конструкции избавляет от скоплений снега на крыше, а крепкий каркас позволяет монтировать в сооружение освещение и отопление.

Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Обратите внимание! Из соображений минимизации затрат на строительство теплицы, трубы для каркаса можно выбрать материал из простой стали, без антикоррозийной заводской обработки. Чтобы защитить готовую конструкцию от коррозии, достаточно зачистить металл от ржавчины, прогрунтовать и покрасить.

Преимущества и недостатки профилей для изготовления теплиц

Производители предлагают готовые теплицы любых размеров и форм. Однако построить самостоятельно такое сооружение и интересно, и выгодно.

Теплицы из профильной трубы отличаются большей крепостью. Они тяжелые, а значит отлично противостоят ветрам.

Толстостенный металл и продуманная конструкция позволяет не заботиться об уборке снега с крыши зимой – он самостоятельно съезжает вниз по мере его накопления или при потеплении.

Кроме металлической профильной трубы для изготовления каркаса теплицы своими руками народные умельцы используют следующие виды профилей:

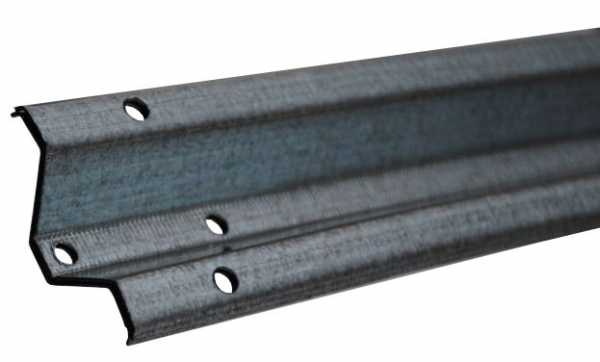

  • V-образный (или W-профиль) металлический профиль со специальными планками для крепления. Материал предназначен специально для каркасных сооружений такого типа. С ним удобно работать, но по крепости такой каркас будет уступать конструкциям из профильной трубы.

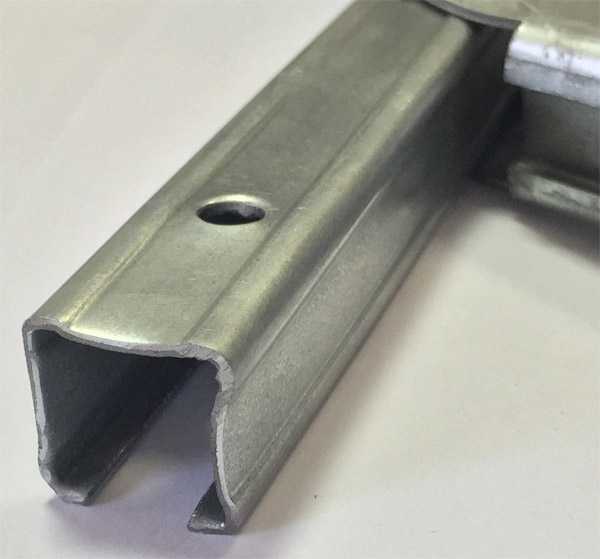

  • П-образный профиль из оцинкованной стали или алюминия. В прочности уступает профильной трубе, но значительно выигрывает в цене. Используется для различных конструкций при ремонте, строительстве.

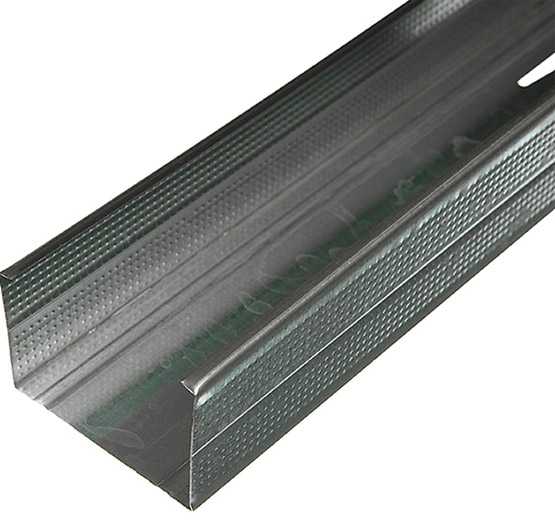

  • Стоечный и направляющий профиль, предназначенный для монтажа гипсокартона. Для сооружения уличных конструкций эти металлические детали несколько слабоваты, но могут быть использованы на защищенных от ветра участках.

Чтобы не ошибиться с выбором подходящего строительного материала, следует знать его недостатки и достоинства для сооружений такого типа.

К недостаткам изделий относят стоимость материала, тяжеловесность готовой теплицы, необходимость использования для монтажа сварочного аппарата.

Обратите внимание! Для строительства теплицы на основе прямоугольных профильных труб часто устраивают легкий фундамент или строят кирпичную платформу.

Преимущества использования облегченных профилей:

  • легкость и мобильность полученной конструкции;
  • экономия бюджета на материале;
  • простота монтажа.

Основным минусом легких сооружений является недостаточная прочность к механической нагрузке извне. Такие теплицы может унести или перевернуть сильным ветром. Зимой они часто просаживаются под слоем снега.

Виды самодельных теплиц

Распространение получили два вида самодельных теплиц:

  • арочные – приобрели популярность с возникновением поликарбонатного покрытия;
  • прямоугольные или стрельчатые – классический вариант с двускатной крышей;
  • односкатные – отличаются от двускатной формой крыши, большого распространения не получили, чаще используются как небольшой парник для выращивания рассады.

Арочные конструкции для самостоятельного строительства представляют некоторую сложность, поскольку профиль опорных стоек необходимо одинаково и равномерно согнуть, что проблематично сделать в одиночку без специальных приспособлений. Теплица домиком проще в исполнении, но требует большего количества сварных соединений в процессе изготовления.

Обратите внимание! Полезный объем у обоих сооружений, если они одинаковой площади, не отличается.

Существует еще один, менее популярный, но возможный вид теплиц – тоннельные прямоугольные. У таких сооружений крыша почти плоская, с небольшим уклоном для стекания атмосферных осадков. Такая конструкция выгодна в южных районах, для круглогодичного выращивания овощей. На ее строительство затрачивается меньше материала. В северных климатических зонах плоскую крышу продавит снег.

Чертежи и расчеты

Проект будущей теплицы следует планировать исходя из стандартных размеров используемых материалов:

  • Расчеты для арочной теплицы выгодно производить на длину опорной арки, равную 6 метрам. Высота готового сооружения будет 1,9 м, что достаточно для комфортного нахождения внутри даже очень высокого человека. Ширина 3,8 м позволит сделать две широкие грядки или три узкие с двумя техническими проходами.
  • Длина стандартного листа поликарбоната 6 метров, длина профильной трубы 6 или 12 метров. Ширина пролета между несущими стойками 1 м.
  • Обязательно верхняя и серединная обвязка. Длина профиля соответствует длине сооружения.
  • Дополнительные трубы для сооружения двери и фрамуг.
  • Ширина поликарбонатного листа составляет 2,1 м. Три состыкованных внахлест листа достаточно для шестиметровой теплицы.
  • Плюс один лист на торцы, стены и форточки.
  • Если теплица с двускатной крышей, то в ней можно спроектировать дополнительно боковые фрамуги для проветривания. В арочной теплице этого не делают.
  • Расчет двускатной теплицы ведут из желаемых ее размеров. Для уклона крыши достаточно угла в 30 градусов. Стандартная высота стенки 2 м.

Чертеж строят на миллиметровке или, для тех, кто имеет такие навыки, в компьютерной программе. Самую простую программу для 3D-моделирования предлагает Google SketcUp.

Как оборудовать вход

Дверной проем можно спроектировать цельным или разделить надвое посередине. Двойная дверь позволит использовать верхнюю часть самостоятельно, в виде форточки в холодную погоду.

Обратите внимание! Рекомендуемая высота двери 1,8 м, ширина 80-90 см. Удобно, когда в дверь теплицы проходит стандартная садовая тележка.

Как согнуть трубы

Работа по сгибанию профильной трубы является наиболее ответственной. Несоответствие арок друг другу вызовет перекос поликарбоната и его быстрое разрушение.

Для получения ровных арок потребуется лекало из подручного материала в натуральный размер.

Способы сгибания профильной трубы:

  1. С использованием наполнителя. Летом трубу наполняют речным песком, в зимний период – водой, которую оставляют до замерзания. Заледеневшая или наполненная песком профильная труба легко гнется по лекалу вручную.
  2. С использованием болгарки. На профиле в зоне арки делают пропилы на 2-3 трубы. Пропилы делают по возможности одинаковой глубины на одинаковом расстоянии. Начинают с центрального верхнего отрезка (не пропила по центру!). По этим меткам трубу гнут, а потом надрезы сваривают.

Инструкция по монтажу теплицы

Монтаж теплицы начинают с определения ее места. Лучший вариант — расположение сооружения с юга на север.

Перепад уровня грунта не более 10 см для легких конструкций.

Тяжелые сооружения (из профильной трубы) устанавливают на точечные опоры или ленточный фундамент.

Обратите внимание! Каркас для теплицы из необработанного профиля собирать удобнее электросваркой. Монтаж оцинкованного профиля проводят креплением деталей на болты и саморезы.

Схема монтажных работ:

  • Монтаж начинают с оформления дверных проемов на торцевых арках.
  • Устанавливают на основание первую торцевую арку. Обязательно использование при работе отвеса для стоек и уровня для поперечной обвязки.
  • Последовательно соединяют арочные стойки между собой перекладинами поперечной и верхней обвязки. Начинают работы с верхней перекладины.
  • Заканчивают монтажные работы на каркасе установкой двух торцевых перемычек для усиления несущей способности конструкции. Их ориентируют наискось, от нижнего угла двери до верхней планки боковой обвязки.
  • Монтируют поликарбонат на торцы, вырезая двери и форточки.
  • Накладывают на каркас поликарбонат. Стыки должны опираться на железную арку. Листы накладывают внахлест друг на друга и на торцевые арки. Здесь выход листа за железо 15 см. Крепят к каркасу саморезами с резиновой прокладкой. Используют дрель или шуруповерт.
  • Все края поликарбонатных листов следует обработать силиконовым герметиком.

Самодельная теплица прослужит не одно десятилетие без дополнительного ухода.

infotruby.ru

Теплицы из поликарбоната своими руками из профильной трубы: чертежи и строительство

Сезон выращивания овощей, фруктов и цветов на приусадебном участке достаточно короткий, особенно в центральной и северной части России. Есть только один способ его продлить, как минимум на месяц: обустроить на даче парник. Можно купить готовую конструкцию или изготовить ее самому.

Строительство теплицы из поликарбоната своими руками из профильной трубы обойдется гораздо дешевле, но прежде чем к нему приступить, стоит познакомиться с некоторыми особенностями и нюансами этой работы.

Содержание статьи

Почему для каркаса стоит использовать профильную трубу

Профильная труба изготавливается из специальной конструкционной стали, обладающей определенными физическими и химическими свойствами, необходимыми для эксплуатации в различных условиях. В процессе производства трубы также проходят многоступенчатую термообработку, обеспечивающую надежность швов.

Металлический профиль имеет квадратное или прямоугольное сечение

Конструкции теплиц из профильной трубы очень прочные, устойчивы к большим механическим нагрузкам, выдерживают любые погодные условия.

Их срок службы исчисляется десятками лет. В то же время, как и любое изделие из металла, они подвержены образованию ржавчины и коррозии, но есть достаточно много средств, обработка которыми позволит этого избежать. В остальном они неуязвимы и очень надежны.

Какую выбрать конструкцию для теплицы

Перед тем как сделать теплицу своими руками из профильной трубы, стоит определиться, какой формы изготовить будущее строение. Существует несколько вариантов конструкций: арочного или тоннельного типа, в виде домика с односкатной или двускатной крышей. Каждый вид имеет свои особенности и нюансы.

Как согнуть профиль для возведения парника арочного вида

Несмотря на то что работать с металлическими трубами достаточно просто, есть несколько моментов, которые могут вызвать трудности.

Например, при возведении арочной конструкции их придется сгибать, а гнуть профиль своими руками – занятие не из легких.

Арочная теплица из металлических труб

Сгибание металла производится на специальном станке – трубогибе, однако приобретать его для изготовления одной теплицы нецелесообразно, поскольку прибор стоит недешево. Проще воспользоваться услугами профессиональных компаний, но за каждую согнутую деталь придется также платить, что увеличит себестоимость конструкции.

Можно попробовать сделать это самостоятельно, заполнив профильную трубу речным песком. Но предварительно его нужно хорошо просушить и прокалить на огне. Для этого разложите песок тонким слоем на металлический лист и подержите над костром, чтобы из него ушла влага. На один конец трубы наденьте деревянную заглушку, засыпьте песок и закройте второю сторону другой заглушкой. Накалите металл при помощи паяльной лампы и аккуратно согните.

Трубогиб – устройство для сгибания труб

Способ ручной гибки сложный и малоэффективный, он скорее подойдет для сгибания единичных деталей.

Для строительства арочной теплицы из профильной трубы понадобится как минимум шесть дуг. Поэтому, если нет специального станка, лучше остановиться на парнике другой конструкции.

Преимущества теплицы прямоугольной формы

Теплица домиком из профильной трубы – наиболее простая и быстровозводимая конструкция. Такая форма предполагает использование прямых труб, которые хорошо поддаются обработке и легко режутся. Сварка профильной трубы, как правило, не вызывает никаких трудностей.

Двухскатная теплица с металлическим каркасом и поликарбонатом

В качестве укрывного материала можно использовать не только поликарбонат, но и стекло, что исключается в теплицах арочного вида. Раскрой материала тоже делается очень просто.

Прямоугольные конструкции позволяют с максимальной экономией пространства расположить на участке сразу несколько прилегающих друг к другу теплиц.

Как выбрать и рассчитать материал для изготовления каркаса

Для каркаса понадобится профильная труба с сечением 40х20 и 20х20. Первая, более мощная и прочная, используется для рам и нижней обвязки, вторая пригодится для горизонтальной связки рам и вертикальных элементов. Чтобы изготовить металлическую конструкцию, необходимо подготовить проект теплицы из профильной трубы и подсчитать, сколько потребуется материала.

Разработка плана – очень важный подготовительный этап в строительстве парника.

От того, насколько правильно он будет сделан, зависит прочность и устойчивость всей конструкции. Если этот момент представляет для вас сложность, ниже приведен чертеж теплицы из профильной трубы с размерами, которым вы можете воспользоваться.

Схема позволяет визуально увидеть, как будет выглядеть будущий парник, и определить необходимое количество материала.

Чертеж теплицы прямоугольной формы

Для строительства теплицы площадью 18 м2 потребуется 90 погонных метров металлопрофиля с сечением 40х20, в том числе:

  • для нижней обвязки – 18 м,
  • для вертикальных стоек и дверей – 40 м,
  • для крыши – 30 м.

Кроме того, для горизонтальных стяжек, усиления и дополнительных элементов понадобится еще порядка 50 м труб 20х20. В итоге каркас теплицы из профильной трубы, изготовленный по чертежу, будет выглядеть так, как показано на фото.

Металлический каркас будущей теплицы

Как подготовить фундамент для парника

Несмотря на то что металлическая конструкция имеет относительно небольшой вес, для нее понадобится сделать прочный и надежный фундамент. Только в этом случае можно быть уверенным, что теплица из профильной трубы, изготовленная своими руками, выдержит любые нагрузки и прослужит долго.

Фундамент прочно фиксирует каркас, обеспечивая устойчивость, хорошо сохраняет тепло, служит препятствием для проникновения в парник грызунов и насекомых.

Как сделать блочный фундамент

Фундамент из блоков отличается высокой прочностью и надежностью. Блочный фундамент обладает повышенными гидроизоляционными свойствами, благодаря чему он подходит для установки в низинах и на очень влажных почвах.

Этапы возведения блочного фундамента

Для того чтобы изготовить основание из блоков, нужно:

  1. Подготовить ровную площадку, разметить ее в соответствии с размерами теплицы, вбить колышки и натянуть веревку.
  2. Выкопать траншею, ширина которой должна быть на 5 см больше, чем размер блока. Ее глубина рассчитывается таким образом, чтобы блок находился вровень с землей.
  3. На дно засыпать гравий слоем 10-15 см.
  4. Сделать бетонный раствор и сначала залить им все углы. Затем вдавить в них блоки, и при помощи уровня правильно выставить вертикаль и горизонталь основания.
  5. Проделать эту процедуру со всеми остальными блоками, установив их по всему периметру фундамента, а затем залить раствором все имеющееся пустоты.
  6. На блочное основание необходимо уложить 4-5 рядов кирпичей, между которыми установить анкерные болты для крепления металлического каркаса теплицы.
  7. После того как кирпичная кладка надежно схватится, можно производить монтаж конструкции.

Блочно-кирпичное основание – схема

Установка бетонного фундамента

Фундамент из бетонного раствора является одним из самых надежных оснований под теплицу. Его, как правило, устанавливают на участках с низким (от 2 м и ниже) уровнем залегания грунтовых вод, также он рекомендован для участков с уклоном, расположенных на косогорах и склонах.

Для изготовления теплицы из профильной трубы вполне подойдет мелко загубленный бетонный фундамент.

Для его обустройства необходимо:

  1. Подготовить площадку, как описано выше, выкопать траншею глубиной до 30 см. Ее ширина должна быть на 25 см больше, чем сам фундамент.
  2. На дно насыпать увлажненный песок и хорошо его утрамбовать, чтобы получился плотный слой высотой 5-7 см.
  3. Далее нужно изготовить опалубку. Для этого подойдут старые ненужные доски или листы фанеры. Ее высота должна быть примерно на 5 см больше, чем высота фундамента.

Так выглядит опалубка с залитым бетоном

  1. Чтобы укрепить основание, установить арматуру. Для тепличной конструкции достаточно будет уложить продольные металлические стержни диаметром 8 мм на высоте 8-10 см от песчаного слоя.
  2. Подготовить бетонный раствор в таком соотношении: цемента – 1 часть, щебня – 2 части, песка – 3 части. Заполнить им траншею до необходимого уровня, оставляя не менее 5 см до верха опалубки. Заливка всего фундамента должна производиться одновременно без перерыва.
  3. Помешать бетон палкой, убирая пузырьки воздуха, еще лучше, если это сделать строительным вибратором.
  4. В уплотненный раствор установить анкерные болты или закладные металлические детали в места, где согласно схеме теплицы из профильной трубы, предполагается сделать крепление каркаса к фундаменту.

Готовый бетонный фундамент

Теперь необходимо подождать, пока не произойдет полное затвердевание фундамента. Обычно этот процесс составляет не менее трех недель. В течение этого времени, особенно если на улице жаркая погода, нужно периодически смачивать бетонное основание водой, чтобы исключить образование трещин.

Процесс строительства теплицы

После того как фундамент полностью застынет, можно приступать к изготовлению теплицы из профильной трубы, опираясь на чертеж.

Сделать каркас из металлических труб голыми руками не получится.

Для этого необходимо иметь специальные приспособления и инструменты: дрель, чтобы проделывать отверстия, болгарку для резки труб и сварочный аппарат для приваривания деталей к основной конструкции.

Как сделать каркас из труб

Чтобы возвести каркас теплицы своими руками из профильной трубы, нужно в первую очередь сделать нижнюю обвязку. Для этого возьмите трубу с сечением 40х20, приложите ее к основанию и отметьте места соединений с фундаментом. Если предполагается крепление на анкерные болты, то в трубах нужно проделать отверстия, а затем прикрутить специальными гайками. Если в бетоне спрятаны закладные элементы, то трубы к ним привариваются.

Проделайте эту операцию со всеми сторонами теплицы и соедините между собой сваркой все части нижней обвязки. Далее следует отрезать и приварить с шагом в один метр вертикальные трубы и основные элементы крыши под углом 30 градусов. После этого производится сварка средней горизонтальной стяжки из профиля сечением 20х20. Далее изготавливается верхняя стяжка, к ней привариваются остальные детали крыши и центральная труба.

Сборка торцевого пролета

Но можно сделать по-другому: трубы не разрезать на куски, а только надрезать в нужных местах болгаркой и аккуратно согнуть. В этом случае целесообразно приобретать трубы длинной 12 метров, которые позволяют полностью изготовить один пролет конструкции. Если выбран этот способ сборки, то каждый пролет собирается отдельно, а потом приваривается к нижней обвязке. После того как будут собраны своими руками все основные элементы каркаса парника из профильной трубы, приваривается средняя и верхняя горизонтальные стяжки.

Последовательность сборки каркаса

Как накрыть теплицу поликарбонатом

Стандартный лист имеет ширину 2 м, что соответствует ширине двух пролетов теплицы. Таким образом, поликарбонат придется резать только в длину.

Для крепления листов используются саморезы с термошайбами, которые устанавливаются с шагом 20-30 см. Предварительно в трубах проделываются отверстия диаметром на 2 мм больше, чем у саморезов. Это поможет избежать образования трещин на покрытии при терморасширении.

Правильное крепление поликарбоната к каркасу

Листы с двух сторон покрыты специальной пленкой, но только лицевая сторона, на которую обычно нанесен логотип производителя, обеспечивает защиту от ультрафиолетового излучения. Перед укладкой удалите пленку с внутренней стороны, наружную лучше снимать после монтажа. Поликарбонат имеет сотовую структуру, куда может попадать пыль, мелкие насекомые и жучки, поэтому ее торцы защищают силиконовым герметиком или клеевой лентой, ее также накладывают на места стыков.

Поликарбонат можно крепить при помощи специального соединительного профиля, состоящего из двух направляющих. Одна его сторона крепится к каркасу, затем в него устанавливаются листы и закрываются другой частью профиля. Этот способ получается дороже, чем с использованием саморезов, но он является более надежным и обеспечивает покрытию долгий срок эксплуатации.

Крепление с помощью разъемного профиля

Видео-урок и советы профессионала

Чтобы в деталях посмотреть, как сделать теплицу из профильной трубы своими руками, посмотрите видео, в котором мастер рассказывает о личном опыте строительстве и делится секретами.

Может кому-то покажется, что сделать теплицу из профильной трубы очень сложно. Что же, сегодня существует много вариантов: можно купить готовый парник или пригласить специалистов, которые за день построят любую конструкцию.

Но если вы хотите сэкономить и готовы немного потрудиться, чтобы обеспечить себя и свою семью свежими овощами, вы справитесь с этой задачей.

teplicno.ru

парник своими руками и каркас, самодельный расчет и калькулятор

Корректно составленные чертежи теплиц из профильной трубы с размерами – залог продолжительной эксплуатации конструкции подобного рода. Несмотря на кажущуюся сложность, справиться с разработкой проекта сможет даже начинающий садовод. Здесь важно акцентировать внимание на том, что непосредственная сборка теплиц из профильной трубы на основе технически правильного чертежа занимает не более 2-3 часов.

Проектировщикам на заметку: самодельная теплица из профильной трубы

Степень детализации чертежа – наиболее сложный во всех отношениях момент в работе. Если одни говорят о том, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие – принимают во внимание лишь саму сварную теплицу. Истина, как часто это бывает, находится посередине.

Правильно изготовить парник из профильной трубы поможет рациональный подход к делу.

Опираться можно на приведенные ниже практические советы:

  • Учитывается положение всех источником тени, например, забор, растительность, другие дома и хозяйственные постройки;
  • Фиксируется тип выбранных строительных материалов, иначе разность технических параметров не позволит завершить производство домика для рассады;
  • Наличие трубопровода и других видов коммуникационных сооружений в непосредственной близости от теплицы нужно зафиксировать в проекте.

О выборе подходящего места для теплицы читайте в нашем материале https://homeli.ru/dvor-i-sad/teplitsy/ustanovka-teplitsy-po-storonam-sveta

Технически грамотный чертеж предполагает учет всего, что окружает парник. При этом внимание акцентируется только на том, что непосредственным образом взаимодействует с теплицей.

Строим парник из профильной трубы своими руками на колышках

Для начала проводится выравнивания поверхности, где будет установлен парник. После этого с максимальной точностью расставляются по всему периметру колышки. Интервал между ними составляет от 25 до 30 см. На основании указанных цифр несложно приобрести необходимое их количество.

Как только периметр теплицы отмечен, все колышки загоняются в землю на глубину 20-25 см. Необходимо убедиться в прочности получившейся конструкции, иначе дуги основания быстро потеряют прочность.

В дальнейшем производится сборка основания на основании сделанного чертежа.

Порядок действий выглядит следующим образом:

  • Тройники монтируются таким образом, чтобы труба свободно проходила через них;
  • В качестве основного фиксирующего элемента используется саморезы, которые подбираются с учетом размеров трубы;
  • Если нет желания возиться с крепежами, то можно использовать иной способ – своими руками следует нарезать трубу на более мелкие части;
  • Вне зависимости от выбранного способа фиксации, каждый тройник дополнительно закрепляется монтажным клеем, иначе каркас не будет достаточно прочным;
  • Инсталлируются арки и все соединяющие их элементы;
  • Выполняется изготовление оконных и дверных проемов в соответствии с утвержденным чертежом;
  • С целью исключения вероятности сквозняка, для дверной группы рекомендуется взять профиль с диаметром 1-1/4.

Разновидность парника на колышках хорошо себя зарекомендовала в умеренном климате. На этапе проектирования нужно указать положение каждого из них, в противном случае надежной фиксации арок ожидать не стоит. Помимо этого, для оконной и входной группы берется более широкий (в плане диаметра) профиль трубы.

Советы новичкам: теплицы из профильной трубы с коробами

В том случае, когда уровень грунтовых вод на участке достаточно низок, парник допускается установить на основание из досок. На этапе составления чертежа проводятся измерения диагоналей, проведенных из 4 точек основания.

Рассчитать оптимальную длину и ширину не очень сложно. Строительство окажется успешным только в том случае, когда каждый угол конструкции равен 90 градусам.

Новичкам необходимо помнить, что грунт характеризуется незначительной, но все-таки подвижностью. Для того чтобы в процессе изготовления зафиксированные размерности не изменились, следует применять дополнительное укрепление. Изготавливается оно из кусков старой арматуры.

Помимо этого, не лишним будет обратить внимание на приведенные ниже рекомендации:

  • В проекте необходимо учесть необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0,5 до 1 м;
  • Фиксаторы из старой арматуры вбиваются в землю таким образом, чтобы над поверхностью они возвышались на 25-30 см;
  • В зависимости от того, планируется возвести из профилированной трубы парник 20х20 или 40х20, разрезаются сами трубы;
  • Каждый конец такой трубы фиксируется у основания с использование шурупов;
  • У каждого торца нужно установить деревянную рамку, в которой нужно сделать форточку;
  • Производится это на основании согласованной схемы работы.

Проект теплицы на деревянном основании оправдан в том случае, когда на участке хорошая почва. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянного основания монтируется стальной каркас. Залогом успеха является правильный расчет расстояния между арочными дугами. Его можно сделать самому, или отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у огородников. Это возможность получать урожай ранней весной или круглый год. Обзор основных конструкций приведён в нашей следующей статье: https://homeli.ru/dvor-i-sad/teplitsy/vidy-teplits

Износостойкий каркас теплицы из профильной трубы: чертежи в деталях

Часто можно услышать, что даже корректно выполненный проект приводит к множеству проблем. Открывает список нарушения геометрии строения в результате частичной или полной деформации металлических арочных дуг.

С одной стороны, садовод учел минимальную необходимую толщину трубы, но что-то все-таки пошло не так. С другой стороны, винить стоит неверный сделанный расчет.

Акцент делается на ошибки, связанные с не совсем корректным соотнесением характеристик грунта, планируемых габаритов постройки и ее веса.

Снизить количество таковых помогут следующие рекомендации:

  • Чем шире будет теплица из поликарбоната, тем шире необходимо построить основание;
  • Длинная конструкция, например, от 30 м и больше, требует сварить арочные дуги на расстоянии не менее 1,2 – 1,5 м;
  • Наличие двух и более самодельных форточек автоматически влечет за собой потребность в использовании профильной трубы.

В наше время теплицы, сделанные из поликарбоната пользуются весьма значительной популярностью у фермеров и обычных любителей дачной жизни. Узнайте о том, как установить теплице на 8 м из нашего материала: https://homeli.ru/dvor-i-sad/teplitsy/teplitsy-iz-polikarbonata-8-metrov

Большинство ошибок возникает у садоводов на этапе составления проекта. Для начала необходимо запомнить, что ширина и высота конструкции напрямую влияет на основание. В связи с этим, нужно в обязательном порядке провести несколько измерений, позволяющих исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих окажется настоящим открытием тот факт, что вне зависимости от вида конструкции, метод сварки учитывается при составлении чертежа. Диаметр труб, количество поддерживающих арочных конструкций – 2 наиболее важных параметра, определяющих минимальное количество точек для сварки.

Избавить от множества проблем в процессе сварки помогут разработанные садоводами со стажем рекомендации:

  1. Обвязка всегда фиксируется на заранее смонтированных закладных на уровне фундамента. В этом случае даже неопытный сварщик не будет испытывать сложности.
  2. Сварочные работы производятся только до момента нанесения поликарбоната, в противном случае покрытие придет в негодность. Перед тем как взять в руки сварочный аппарат, необходимо убедиться в правильности фиксации каркаса. Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
  3. После завершения сварочных работ остов нужно покрасить и провести антикоррозийную обработку.

Теплица из профильной трубы своими руками (видео)

Даже незначительную оплошность невозможно будет исправить после того, как все точки крепления будут обработаны сваркой. Именно поэтом больше всего внимания, как было сказано раньше, уделяется чертежу. Документ кажется незначительным, хотя, на самом деле он на 90% определяет долговечность постройки. Если садовод не чувствует в себе силы, всегда можно воспользоваться инженерным калькулятором.

homeli.ru

Теплица своими руками из поликарбоната, чертеж из профильной трубы

Безусловно, выращивать в настоящее время ягоду, овощи стало очень рискованно. И поэтому так популярны стали в последние годы теплицы. Теплица из профильной трубы своими руками – это тот вариант, который может быть сделан каждым, а выращивание станет более комфортным и безопасным. Как создать такую теплицу на участке, мы расскажем вам здесь.

Отдельно стоит сказать, что сотовый поликарбонат и профиль из металла – это очень хорошее сочетание цены и качества. Дерево в качестве основы не служит долго, а металл и прочность даст конструкции, и не будут разрушаться. Сотовый поликарбонат при этом отлично пропускает солнечные лучи, хорошо защищает овощи.

Совет!

Если вы живёте в регионе, где часто бывает град, сильные ветры и ливни, то лучше всего материалы закупать под теплицу с более высокими параметрами. Так как бывают случаи, что во время града поликарбонат пробивается, а тонкий металл может гнуться при очень сильно ветре.

Читайте также: Садовый измельчитель для травы и веток собранный своими руками

Теплица своими руками из поликарбоната. Чертеж из профильной трубы

Итак, первое, что нужно сделать перед тем как начать строительство теплицы – создать её план. Вы можете сделать чертеж карандашом или воспользоваться предложенным ниже планом.

Чертеж готов, теперь нужно выбрать место на участке:

  • важно, чтобы одна часть теплицы находилась на южной стороне и это должна быть длинная сторона;
  • рядом не должно быть высоких деревьев, кроны которых будут затенять;
  • нужно учесть, не скапливается на данном месте вода весной во время паводка. Лучше, чтобы место было немного выше или наклонено в одну сторону для отвода воды;
  • площадь не должна быть холмистой, неровной, болотистой, с наличием пней;
  • будущая теплица не должна мешать, также к ней должен быть свободный доступ;
  • обязательно учитывайте сквозняки и ветер. Лучше, чтобы теплица с севера была под защитой дома или надворных построек;
  • если у вас нет лишних денег и для более хорошей защиты, одну строну теплицы можно прикрепить к дому. То есть стена дома будут служить одной из стен теплицы;
  • учтите и то, насколько близко теплица будет стоять к источнику воды. Так как овощи вы должны поливать, а таскать ведра или тянуть шланг до теплицы может оказаться для вас трудным.

Итак, место выбрано чертёж готов, теперь нужно закупить материал. Чтобы понять, сколько понадобится профиля, нужно посмотреть на параметры на чертеже, также учесть свои индивидуальные предпочтения в плане. Важно купить сразу и уголки, на которые будут крепиться каркас, также болты. Не забываем про цемент под фундамент, кирпич и, собственно, поликарбонат. Также вам понадобится строительный уровень, шуруповёрт, болгарка, строительный нож. Для соединения листов поликарбоната между собой вам понадобится также приобрести профиль Н-образный, а для того чтобы закрыть края, нужен будет П-образный профиль.

Читайте также: Каркасный деревянный сарай своими руками

Делаем фундамент под теплицу

Вариантов основания может быть насколько:

  • брус. Стоит недорого, возводится быстро, но даже при наличии пропиток на поверхности через несколько лет начнёт гнить, тем более, что в теплицах всегда много влаги;
  • винтовые сваи. Современная технология, предусматривающая использование свай в виде винтов, на которые монтируется ростверк и основание. Чтобы поставить сваи, нужно обратиться в компанию или сделать это самому. Удобный, вполне доступный метод. Подходит для сложных грунтов, мерзлоты, подвижной почвы и так далее;
  • бетонный фундамент. Наиболее привычный для всех вариант. Ленточный фундамент очень прочный, подходит для тех, кто планирует заниматься выращиванием не один год.
Может быть интересноИтак, давайте рассмотрим бетонный фундамент в качестве основания под нашу теплицу. Чтобы его сделать, конечно, понадобится цемент и песок. Также нужно сделать опалубку. Если вы не новичок в строительных делах, то вырыть фундамент и замешать раствор вам не составит труда. Если нет, то позовите на помощь знающего человека.

Чтобы сделать основание сначала разметьте территорию с помощью колышек. Очистите её, после чего начинайте рыть траншеи. Для профильной трубы размером 20*40 понадобится ров в полметра глубиной и 30-40 см шириной. После чего сюда выставляется деревянная опалубка, и заливается раствор.

После того как застыл раствор, нужно сделать фундамент из кирпича. Его покрывают слоем гидроизоляции. Также по периметру делаются крепления амперными болтами, к ним же будет крепиться каркас будущей теплицы из профиля.

Сборка теплицы из поликарбоната своими руками

Основание готово, теперь на него нужно выложить трубы — основание теплицы, закрепив при помощи болтов. Чтобы конструкция была прочной, боковые опоры не должны быть между собой больше, чем на расстоянии одного метра, как показано на чертеже. Боковые опоры крепят к основанию при помощи уголков.



Важно!

Планируя конструкцию стен, не забывайте, что вы должны в теплице сделать окна, иначе не будет правильной циркуляции воздуха, влага будет накапливаться, овощи гнить и болеть.



Все работы с металлическим профилем по резке делаются при помощи болгарки, размеры смотрим на чертеже. Поликарбонат же легко режется при помощи строительного ножа. Чтобы вам было проще монтировать теплицу, сначала соедините все детали на земле. То есть возьмите одну сторону, выложите дверь из профиля, опоры, которые нужны для прочности и идут между основными стойками, рассчитайте, где будут окна. После чего все элементы соедините между собой.

Когда готовы заготовки на горизонтальной поверхности, их уже поднимают и соединяют вертикально между собой. Конечно, делать все одному не очень удобно. Лучше работать вдвоем. При этом корпус теплицы лучше купить уже готовый, но в разобранном виде. Тогда все, что нужно будет – это соединить по схеме элементы и закрепить теплицу на фундамент. Обязательно во время сборки проверяйте все строительным уровнем.



Важно!

При планировании крыши, нужно учесть, что её наклон должен быть не менее 30 градусов для схода снега.



Также стоит отметить и тот факт, что часто, когда зимой идёт мокрый снег, он может задерживаться на крыше. И неважно сделан ли ваш уклон правильно или нет. Снег, когда они сырой и тяжёлый, может оставаться даже на круглой крыше. И если его не скидывать с теплицы, то есть большая вероятность того, что крыша деформируется или лопнет.

Теперь уже становится видно вашу теплицу, сделанную своими руками из поликарбоната, чертеж которой вы взяли из этой статьи. Когда корпус готов, пора обшивать его поликарбонатом.

Читайте также: Из чего сделать дешевые дорожки на даче

Завершающий этап – монтаж поликарбоната

Это делается очень просто. Поликарбонат легко резать строительным ножом, а крепится он при помощи обычных саморезов к профильной трубе. Между собой листы крепят при помощи Н-образного профиля, в который вставляются во время монтажа соседние делатели. Чтобы в крышу не попадала влага, ее край закрывают П-образным профилем. Не забывайте про окна (их делают из того же профиля и крепят к опорам с помощью петель). Также делаются и двери. После чего и окна, и двери обшивают куском поликарбоната, который режут по размеру.

Во время монтажа поликарбоната не перетягивайте саморезы сильно, иначе материал будет лопаться. Также между листами оставляйте небольшие зазоры, когда их соединяете между собой профилями. Это важно, так как под воздействием температур поликарбонат может расширяться и сужаться.

Двери делайте достаточно просторные, чтобы вы могли легко проходить с ведром или с телегой, так как во время работы в теплице или сбора урожая, вам понадобятся для удобства разные приспособления.

Надеемся, теперь вы поняли, как сделать теплицу своими руками. Это несложно, нужны небольшие строительные навыки, немного затрат времени сил и средств. После чего вы сможете наслаждаться своими овощами и не опасаться за их сохранность во время невзгод погоды.

Используя чертёж и планируя все действия, можно выполнить любые сложные и простые работы. Сегодня мы вам показали, как это делать на примере теплицы.

zelenj.ru

Инструкции, как самому сделать теплицу из профильной трубы

Сегодня конструкции теплиц из профильной трубы можно встретить практически на любом приусадебном участке. И не удивительно, ведь строительный материал обладает особенностями, выгодно отличающими его от обычной металлической трубы и дерева.

В этой статье мы рассмотрим преимущества парников из профиля, расскажем, как выбрать материал. Также здесь содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

  • Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
  • При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов. Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
  • Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы. Они могут использоваться самостоятельно или в комбинации друг с другом.
  • Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
  • Теплицы из профтрубы могут монтироваться на фундамент или без него.

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом

Обратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей.

Как выбрать профильную трубу для теплицы

  • Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
  • Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.
Обратите внимание: теплицы площадью от 10 м2 без предварительных расчетов с применением СНиП строить нельзя. Неправильно спроектированная конструкция может деформироваться или разрушиться под собственным весом или снеговыми/ветровыми нагрузками.

Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Проект и изготовление теплицы из профильной трубы

Внимательное составление чертежей, правильные расчеты – это залог беспроблемного строительства.

Проектирование, составление чертежей

Прежде всего решаем для себя, какого типа конструкция нам нужна: одно- или двухскатная, дуговая, арочная, с фундаментом, без него… Далее набрасываем примерный эскиз того, что нам нужно. Имеет смысл поискать фото подходящих конструкций в интернете и рисовать на их основе, но со своими правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

Выбирая размеры и форму теплицы следует учитывать следующее:

  • Расположение деревьев и высокорослых многолетников в непосредственной близости от будущей постройки.
  • Расположение строительной площадки относительно жилого/дачного дома.
  • Виды культур, которые будут выращиваться в закрытом грунте.
  • Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть скаты парника.

Нижняя часть каркаса теплицы из профильной трубы, чертеж — эскиз

На этапе составления эскиза выставляются только приблизительные параметры: ширина, длина, высота. При составлении же чертежей теплицы из профильной трубы с размерами нельзя ошибаться – все должно быть точно до миллиметра. Во время черчения обязательно выставляем размеры каждой детали, даже если они дублируются. Как это делается вы можете посмотреть на следующем чертеже.

Обратит внимание: когда чертеж будет готов, рассчитываем количество расходных материалов – делаем смету для покупок. Обычно данные выставляются на этом же листе, справа вверху или внизу.

Делаем теплицу из профильной трубы своими руками, чертеж с выносом размеров

Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет. При этом узлы соединений элементов должны отрисовываться отдельно. Так поступаем с каркасом теплицы из профильной трубы, всеми фрамугами и дверями.

Изготовление теплицы из профильной трубы, чертеж торцевой части

Монтаж фундамента

Фундамент для теплицы, если только это не термос, делается ленточный, с армированием или без него – в зависимости от габаритов постройки. Он должен быть замкнутым, без разрывов по периметру. Параметры траншеи:

  • Высота – 40 см.
  • Ширина – 40 см.

По краю делаем опалубку-настройку, она должна выступать из земли на 20 см. На дно траншеи засыпаем песок (5 см), трамбуем, затем гравий – 10 см. Далее укладываем заранее связанный армопояс. Заливаем все песчано-бетонной смесью (3/1). Разопалубку делаем через 4 дня, тогда же приступаем к дальнейшему строительству. Исключение – массивные парники площадью от 15 м2. Тут придется ждать набора фундаментом полной прочности – 28 дней.

Схема теплицы из профильной трубы, своими руками установить закладные детали под обвязку несложно

Обратите внимание: до заливки бетона в фундаментной траншее выставляем и фиксируем закладные детали, на которые впоследствии будет крепиться обвязка теплицы из профильной трубы.

Как собрать каркас из профильной трубы своими руками

Прежде всего подготавливаем детали, из которых будет собираться теплица. Профильную трубу нарезаем, раскладываем недалеко от строительной площадки так, чтобы все было под рукой. Надо согнуть дуги для верхней части. Для этого придется приобрести или собрать своими руками трубогиб.

Как загнуть профильную трубу для теплицы, на видео рассказывается о самостоятельной сборке трубогибочного станка и работы на нем

Строительство начинаем с монтажа обвязки. Она крепится на закладные, установленные при заливке фундамента. Профильную трубу прикручиваем к закладным при помощи винтов. Затягивая крепежи, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов по плоскости. Стыки элементов обвариваем.

Далее очередь установки арок. Если запланировано усиление их верхней части, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, винтами или хомутами-крабами. Арки крепятся на обвязку при помощи сварки или стальных уголков с саморезами. После того, как будет выставлена вся длина теплицы, собираем торцевую часть.

Как сварить теплицу из металлических профильных труб: арки выставляются после монтажа усиления верхней части

Монтаж поликарбоната

Поликарбонат начинаем монтировать с торцов. Прямоугольный лист прикручиваем на место, а затем обрезаем его по форме каркаса – лучше всего это делать электрическим лобзиком.  После накрываем остальные поверхности теплицы из металлопрофиля. Ни в коем случае не укладываем укрывной материал внахлест. Листы должны плотно состыковываться. Для герметичности в стыки устанавливается разъемный профиль.

Обратите внимание: для крепления поликарбоната на теплицы из профильной трубы используем специальные термошайбы. Они обеспечивают герметичное соединение укрывного материала с каркасом. В процессе следим, чтобы крепления входили в пластик строго вертикально.

Изготовление теплицы из профильной трубы своими руками: конструкция, укрытая поликарбонатом

roomgood.ru
