виды, монтаж, плюсы и минусы, отзывы, какой бренд лучше

Популярность теплого пола постоянно растет, а производители разрабатывают все новые виды и типы таких систем обогрева. Новинка строительного рынка –  пленочный теплый пол. Изготовители описывают эту систему самыми яркими красками, но практика показывает, что на деле все совсем не так радужно.

Более того, появляются самые удивительные слухи о вреде или пользе таких конструкций, порой, совершенно противоположные. И все же у пленочных систем теплого пола есть немало преимуществ, поэтому познакомиться с этим материалом стоит как можно ближе. При правильном монтаже и применении он сделает дом комфортным при минимальных затратах времени и сил на ремонт.

Содержание статьи:

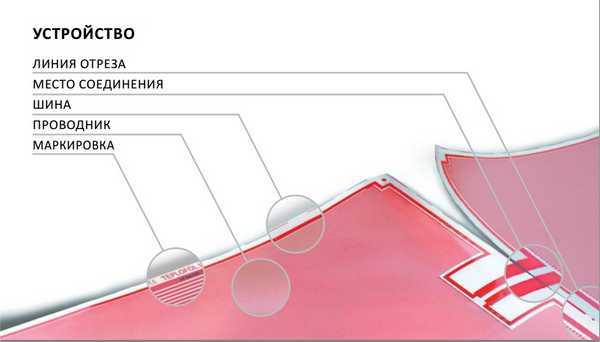

Как устроена система пленочного теплого пола?

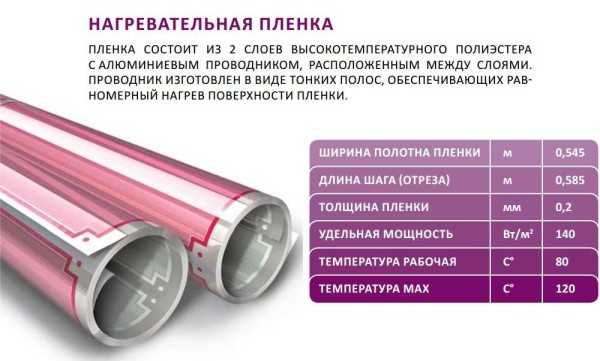

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.

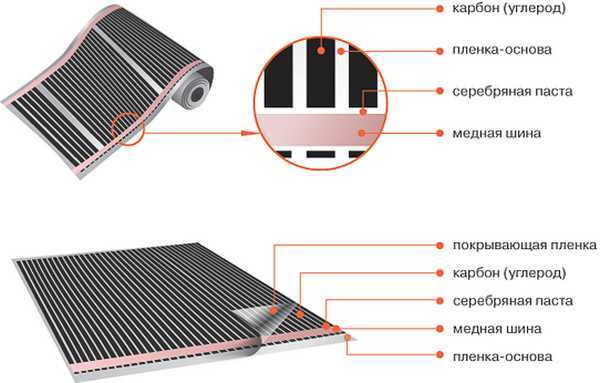

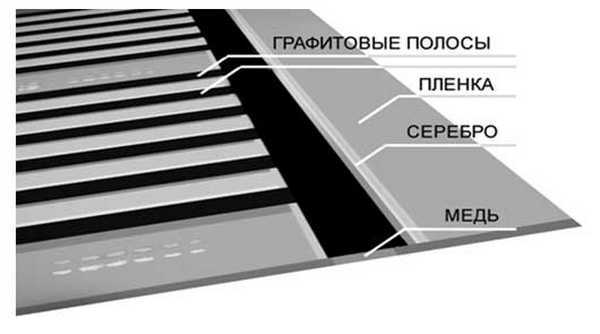

Нагревательным элементов инфракрасного теплого пола служит гексагональная улеродная нанорешетка, заключенная в два слоя прочного полимерного покрытия и соединенная медными шинами, покрытыми слоем серебра

Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.

Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

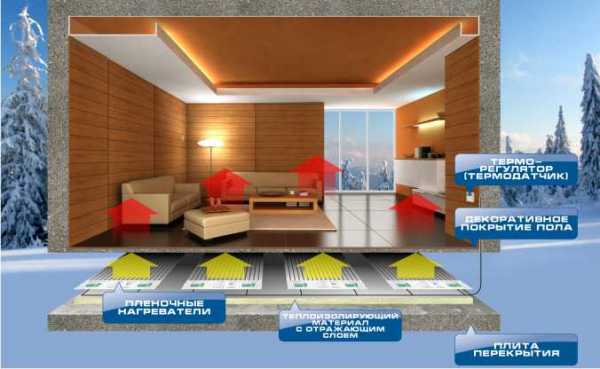

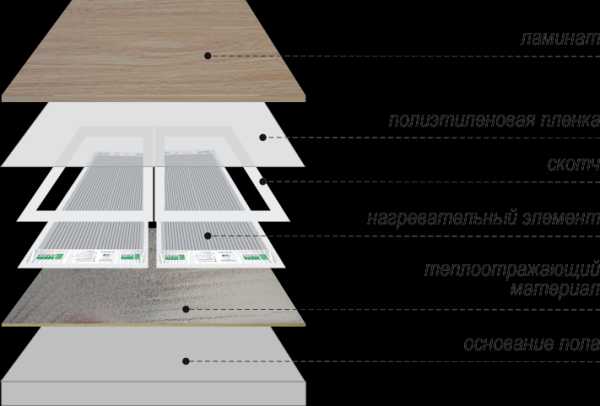

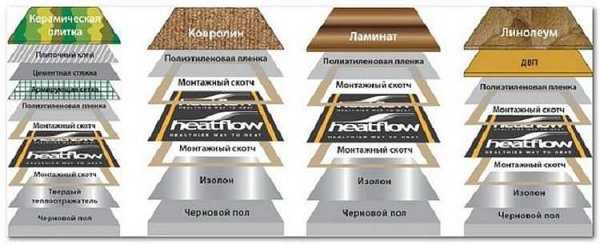

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Где и как применяют пленочные системы?

Чтобы решение об использовании инфракрасного пленочного пола было хорошо обоснованным, не помешает познакомиться с его примерными техническими характеристиками:

  • ширина пленки – 0,5-1 м;
  • длина рулона пленки – 50 м;
  • толщина материала – 0,2-0,4 мм;
  • потребляемая мощность квадратного метра материала – 25-80 Вт/ч;
  • рабочая температура поверхности нагревательного элемента – 30-50 градусов.

Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом. К сожалению, в местностях с холодными зимами такой способ обогрева не справляется с повышенной нагрузкой.

Здесь инфракрасный пол можно использовать только как дополнительный способ отопления помещения.

Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда

Еще одно интересное применение для инфракрасного теплого пола – аварийное отопление. Разрывы труб в морозную погоду – явление не слишком редкое.

Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.

Системы инфракрасного теплого пола подходят для монтажа на самые различные поверхности. При желании пленку можно уложить на стену или на потолок, соблюдая при этом рекомендации производителя

Выгодная сфера применения инфракрасных нагревательных систем – обогрев служебных помещений и хозяйственных построек. Система практически не отразится на размерах помещения, а включать ее можно только при необходимости. Это также один из оптимальных вариантов для монтажа отопления ванной комнаты.

Кафельный пол всегда будет теплым, а воздух в ванной прогреется до нужной температуры, что позволит сделать водные процедуры максимально приятными. Инфракрасный пол можно укладывать не только под напольное покрытие, но даже на открытых площадках, однако в этом случае понадобится специальная защита.

Инфракрасный пол и безопасность

Отзывы о пленочных системах в интернете встречаются самые разнообразные. Одни заверяют, что инфракрасный пол излучает крайне опасное для здоровья людей электромагнитное излучение.

Другие заверяют, что это самое излучение исключительно благоприятно воздействует на организм и справляется с множеством распространенных заболеваний.

Инфракрасные пленочные системы теплого пола в процессе нагрева выделяют незначительное количество электромагнитного излучения. Интенсивность этого излучения невелика и угрозы для здоровья не представляет

На самом деле ни те, ни другие не правы. Интенсивность электромагнитного излучения такого устройства ничтожно мала, поэтому оказать сколько-нибудь негативное воздействие на человеческий организм оно просто не может. Кабельный электрический пол демонстрирует более высокие показатели интенсивности электромагнитного излучения, при этом считается вполне безопасным для здоровья.

По причине низких показателей интенсивности положительное воздействие излучения на человеческий организм также невелико. Дело в том, что электромагнитные поля могут позитивно влиять на здоровье только при условии совпадения температуры инфракрасной волны с температурой тела человека.

Обеспечить такой вариант в домашних условиях довольно затруднительно. Гораздо больше позитивного воздействия владельцы пленочного пола получают от пребывания в равномерно прогретом помещении с приемлемой влажностью воздуха.

При устройстве инфракрасного пленочного пола на больших площадях следует учитывать, что длина одной сплошной полосы пленки не должна превышать 10 метров

Еще один миф: инфракрасную пленку нельзя класть под линолеум или ламинат, поскольку такие материалы просто не пропускают излучение. Все верно, инфракрасные лучи через слой такого покрытия не проходят, однако это не означает, что помещение не прогреется. В этом случае сначала нагревается ламинат (или линолеум) и лишь после этого тепловая энергия передается воздуху в комнате.

При использовании других покрытий воздух прогревается сразу по всей высоте комнаты. Максимальная температура нагрева ламината или линолеума довольно умеренная – около 40 градусов. Поэтому температура в помещении будет вполне приемлемой, но перегрева воздуха или поверхности пола не произойдет.

Марки и лучшие производители

Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.

Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.

Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8  или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.

Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.

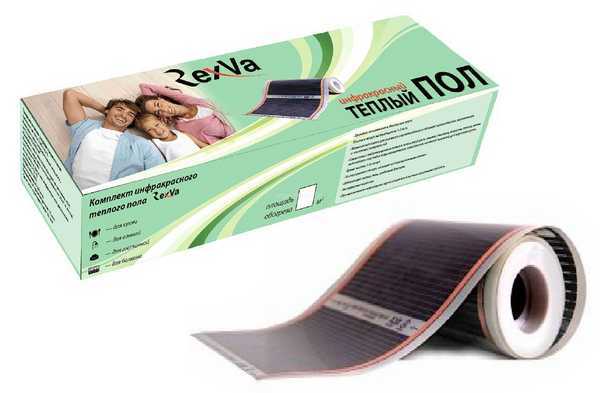

Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.

Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.

Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.

Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

  • Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
  • Шаг # 2: Установить термостат в подходящем месте.
  • Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
  • Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
  • Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
  • Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
  • Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
  • Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
  • Шаг # 9: Соединить элементы специальными контактами.
  • Шаг # 10: Установить термодатчик.
  • Шаг # 11: Подключить систему к электропитанию и терморегулятору.
  • Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент.

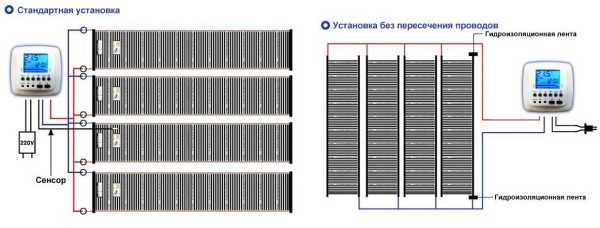

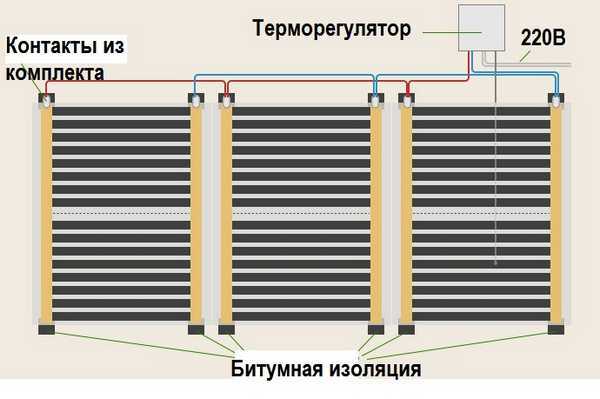

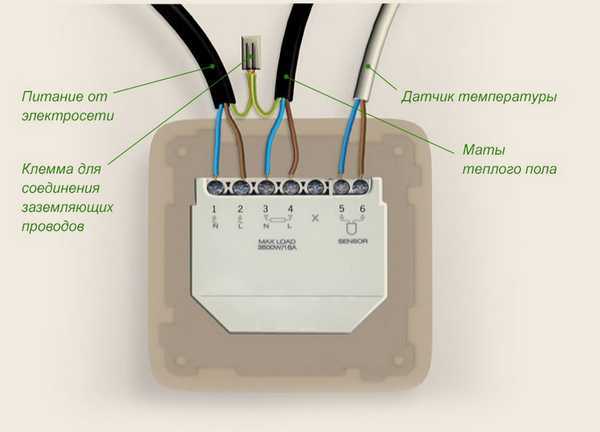

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

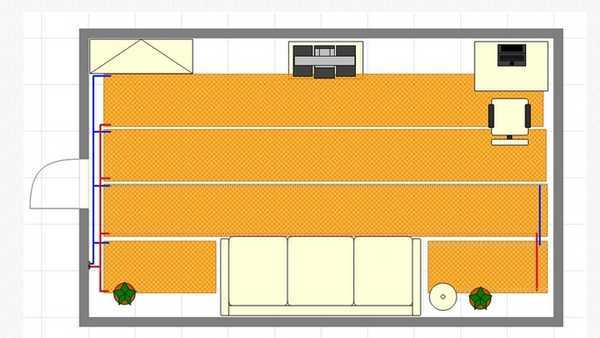

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться.

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.

vannapedia.ru

Пленочный теплый пол электрический: особенности монтажа

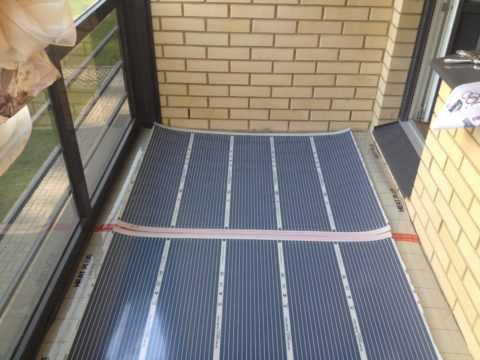

Идеальное решение: тёплый пол на лоджии

Ещё пару десятков лет назад, подогреваемые полы можно было увидеть только в дошкольных детских учреждениях, да некоторых объектах здравоохранения. Тогда они были только водяными, работающими от центрального отопления. Но сегодня, когда есть более широкий ассортимент подобных систем, пол с подогревом перестал быть чем-то экстраординарным.

Особое место среди предлагаемых потребителю вариантов, занимает электрический тёплый пол плёночный. Что это за технология, и как она работает? Всё, что нужно об этом знать, вы найдёте в данной статье.

Особенности плёночного обогрева

Своё название, плёночный электрический тёплый пол получил благодаря греющему элементу, который представляет собой достаточно тонкую плёнку. Она имеет многослойную структуру, которая состоит из углеродных (карбоновых) нагревательных элементов с медными токопроводящими шинами, запаянными с двух сторон полимерным материалом. Собственно, он и формирует полотно.

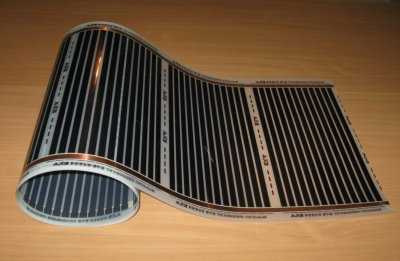

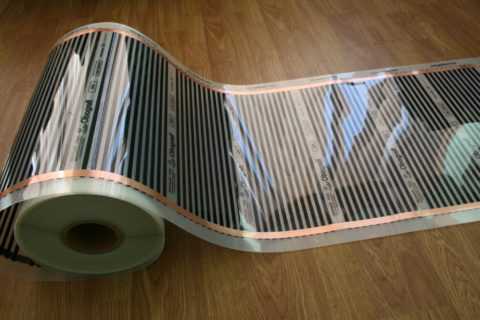

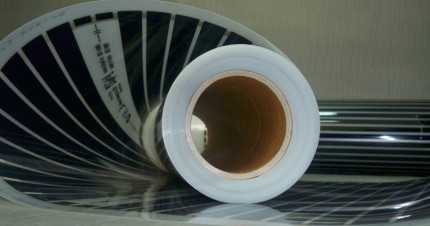

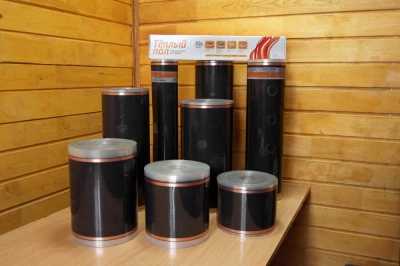

Полотно ИК-плёнки в рулоне

Итак:

  • Его ещё обозначают термином «инфракрасная» (ИК) плёнка. Откуда взялось такое название? И почему его не применяют к другим греющим элементам, хотя из школьного курса физики всем известно, что инфракрасное излучение возникает при любом нагреве – взять хотя бы те же батареи?
  • Всё дело не в факте выработки ИК-излучения, а в его количестве. У обычных приборов очень низок процент его передачи, а объём инфракрасного тепла увеличивается только при увеличении площади нагревателя.
  • Греющая плёнка отличается тем, что она вырабатывает такое количество излучения, которое в несколько раз превышает свою площадь. Поэтому, чтобы обогреть комнату, нет необходимости закладывать плёнку по всей площади пола. Достаточно расположить её только по центру, оставив периметр помещения свободным.

Принцип работы системы прост: подаваемое по медным шинам напряжение, активирует работу греющих элементов. Вырабатываемые ими инфракрасные лучи, скапливаются под покрытием пола, и он не только нагревается сам, но и отдаёт тепло в комнату. При этом тёплый плёночный электрический пол даёт равномерный нагрев, благодаря чему в помещении создаётся оптимальный микроклимат.

Варианты обогреваемых поверхностей

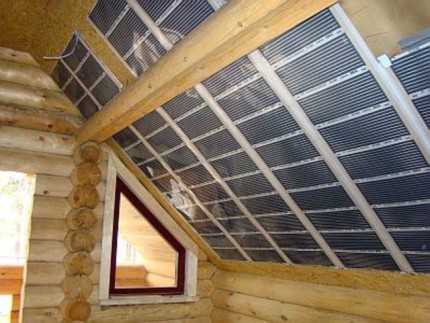

Одним из основных преимуществ такой системы, считается возможность её внедрения в пол с абсолютно любой конструкцией – от монолитного до каркасного. ИК-плёнку можно монтировать в том числе и на вертикальные поверхности, чем она выгодно отличается от того же водяного пола. Благодаря этому, обогреть можно, к примеру, холодную наружную (угловую) стену в квартире, или скаты кровли изнутри мансарды.

А для обогрева балкона или лоджии, которые из-за нехватки жилой площади в квартирах люди стремятся приспособить под комнаты – это вообще, наилучшее решение. Выносить туда отопительные приборы, питающиеся от центрального отопления, не разрешается, зато плёнку можно постелить хоть на пол, хоть на парапет, хоть на потолок. Различные варианты её использования, вы можете видеть на фото снизу.

Простота, безопасность и достаточное количество вырабатываемого тепла, а так же очень экономное энергопотребление, позволяют использовать термоплёнку не только для дополнительного обогрева, но и в качестве основного источника тепла для жилья. Препятствует этому только зависимость конструкции от электроэнергии, перебои с подачей которой, могут в какой-то момент оставить дом вообще без тепла.

Зато, если нужно обогреть дачный дом, который не эксплуатируется постоянно, лучшего варианта не найти. Это гораздо удобнее, чем топить дровами буржуйку, или ждать два часа, пока простой обогреватель хоть немного нагреет помещение.

Выбор плёнки

Основными параметрами греющей плёнки, являются её ширина и мощность — именно от этих показателей и зависит её цена. Если она, как ткань, идет в больших рулонах, то её продают метражом. В этом случае, всё необходимое для монтажа нужно будет покупать отдельно.

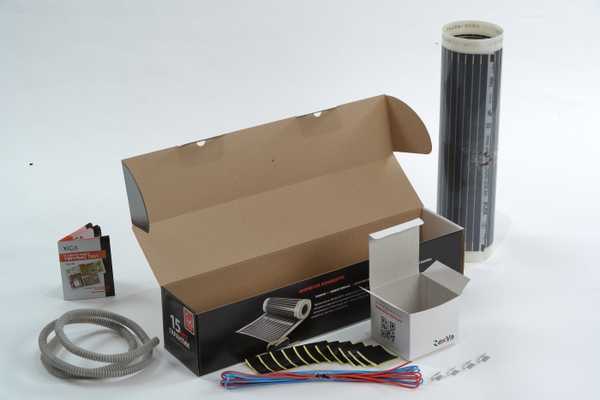

Однако купить пол можно и комплектом. В его составе может быть, допустим, 3м2 плёнки шириной 50 см, медный провод толщиной 1,5 мм, крепёжные клипсы, гофрированная трубка под термодатчик, и, конечно же, инструкция по сборке, которую вполне можно осуществить своими руками. Указанного метража, кстати, будет достаточно, чтобы обогреть помещение площадью до 8м2: лоджию, кухню или раздевалку в бане (см. Теплый пол электрический в бане: как обустроить).

Итак:

  • Термодатчик, или регулятор температур – как хотите, так и назовите, необходимо приобретать отдельно. Надо сказать, стоит он может не меньше, чем весь этот комплект. Данный прибор отвечает за недопущение перегрева пола, и обеспечение его стабильной работы в заданном температурном режиме.
  • Минимальная мощность термоплёнок составляет 120-140Вт/м2 – такие варианты обычно используют для второстепенного обогрева. Если же использовать её как основной источник тепла, то брать нужно вариант мощностью не менее 200-220Вт/м2.
  • Кстати, сегодня в продаже есть и плёнка усиленной мощности: 280ВТ/м2. Стоящая обычно вдоль стен мебель, мешает распределению тепла – так сказать, «запирает» его, а усиленная плёнка может справиться с этой преградой. Так что это единственный вариант, который можно монтировать не только по центру помещения, но и по контуру стен.

Выбор мощности греющей основы пола, зависит так же и от варианта покрытия. Чем оно более плотное, тем медленнее будет проходить сквозь него тепло. Поэтому под ковролин или линолеум (см. Монтируем теплый пол электрический под линолеум) можно брать плёнку мощностью 150Вт, под ламинат необходимо минимум 180Вт, а под плитку – не менее 200Вт.

Структура тёплого пола и его монтаж

Кроме плёнки и её комплектующих, для устройства тёплого пола потребуется подложка, которая не позволит теплу уходить в перекрытие. Это может быть любой плотный теплоизоляционный материал, толщина которого подбирается в зависимости от конструкции пола. Если покрытие рулонное, а так же ламинат или паркет, можно взять пробковую подложку.

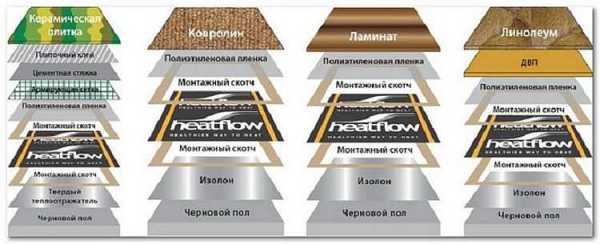

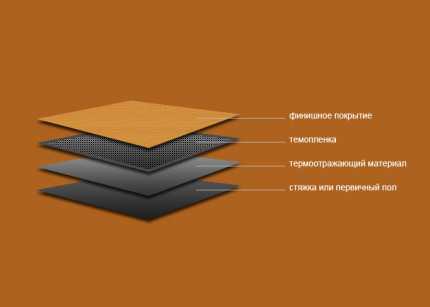

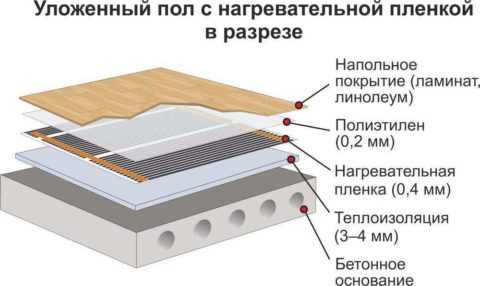

Структура пола, под покрытие которого уложена термоплёнка

А ещё лучше, взять тонкий утеплитель на основе вспененного полипропилена или полиэтилена с металлизированной поверхностью. Такой материал не только не даст уйти теплу не в ту сторону, но и будет отражать инфракрасное излучение в нужном направлении. Для этого материал нужно укладывать фольгированной стороной вверх.

Обратите внимание! Если у вас пол устроен по балочным перекрытиям, или вы собираетесь монтировать напольную доску по лагам, в качестве утеплителя можно использовать и плитный полистирол, и даже минвату, которая так же выпускается с односторонним фольгированием.

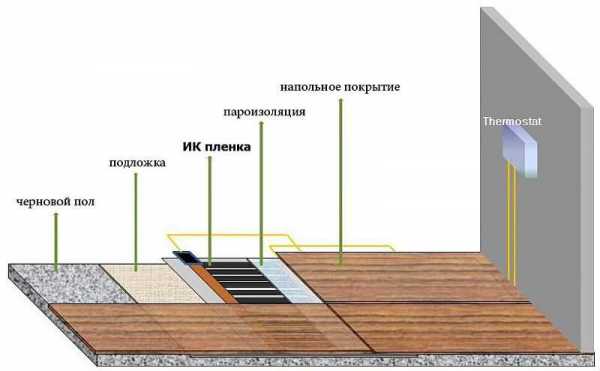

Порядок укладки слоёв вы можете видеть на картинке выше: утеплитель укладывается непосредственно на перекрытие или черновой пол, затем идёт термоплёнка, которая, во избежание попадания воды, укрывается полиэтиленом, и укладывается декоративное покрытие.

Покупка и раскрой плёнки

Прежде всего, нужно правильно рассчитать необходимое количество плёнки. Если это дополнительный обогрев, то закрывается не более 40% площади помещения. При основном обогреве, эта цифра увеличивается вдвое, но до 100% не доходит.

Дело в том, что по технологии, её укладка по периметру должна производиться не ближе 100-150 мм к стенам. Сами полотна не всегда стыкуются — а могут и вовсе монтироваться с зазором в 10 см, что позволяет более равномерно распределить их по основанию.

Совет! Чтобы максимально точно рассчитать количество плёнки, желательно начертить схему её укладки на миллиметровой бумаге, используя точный масштаб.

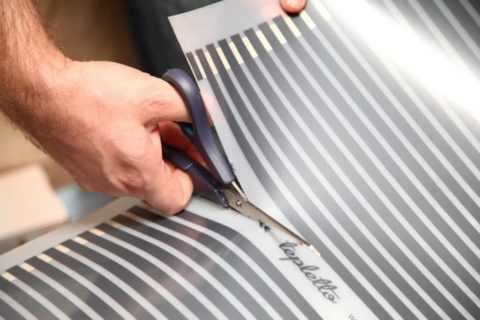

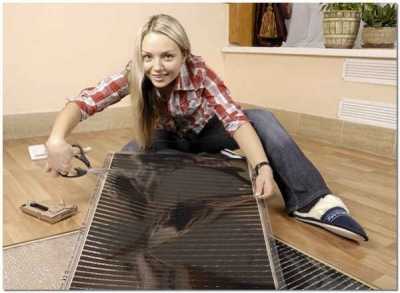

Резать плёнку можно только секциями

  • При этом нужно учитывать, что термоплёнку хоть и можно резать, но не в любом месте, а только по обозначенным линиям, которые делят её на секции.
  • Метки нанесены на определённом расстоянии друг от друга, поэтому подсчитывать нужно не метры погонные, а количество секций.
  • Умножив количество сегментов на длину одной секции, вы получите точное количество материала.
  • Если вы покупаете плёнку отдельно, и комплектуете её расходными материалами самостоятельно, уделите особое внимание подбору монтажного и силового проводов. Их сечение должно соответствовать и мощности плёнки, и возможностям сети.

Зная параметры плёнки, которые обязательно указываются в паспорте любого изделия, работающего от электричества, а так же пользуясь таблицей, которую вы найдёте в интернете без проблем, подобрать сечение провода не составит никакой проблемы. В крайнем случае, вам помогут продавцы.

Процесс обустройства системы

Обустройство пола начинается с подготовки основания – а именно, его очистки. Если есть перепады поверхности более 3-х см, то его придётся ещё и выровнять. Далее укладывается теплоизоляция. Если это рулонный вариант, то полотна укладывают встык и фиксируют скотчем.

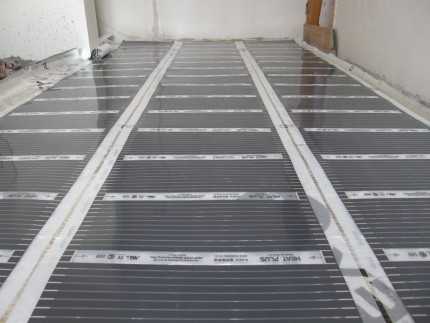

Укладка плёнки поверх изолирующей подложки

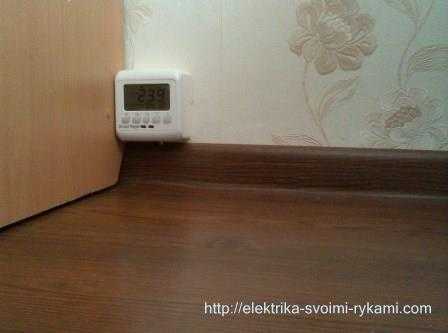

Теперь нужно определить место, где будет установлен регулятор температур. Наиболее логично, если это будет где-то поблизости от существующей электропроводки. Обычно его монтируют на стену, ближе к розеткам — но так, чтобы он не оказался потом закрыт мебелью.

Обратите внимание! Установка термодатчика может быть осуществлена стационарно, либо он может подключаться к розетке с помощью шнура. Если общая мощность системы окажется выше двух киловатт, то прибор лучше подключить через индивидуальный автомат.

Итак:

  • После того, как питание будущего пола обеспечено, можно приступать к укладке плёнки. Разрезая её на полосы, имейте в виду, что их длина должна быть не более 8м – это необходимое условие для нормальной работы системы.
  • Укладка плёнки производится так, чтобы медные токопроводящие элементы оказались обращены к утеплителю. Расстилаете полотна согласно своей схеме, стыкуя их (но не внахлёст), или делая необходимые зазоры.
  • Производить все действия следует с осторожностью, не наступая на плёнку, и не роняя на неё инструменты!

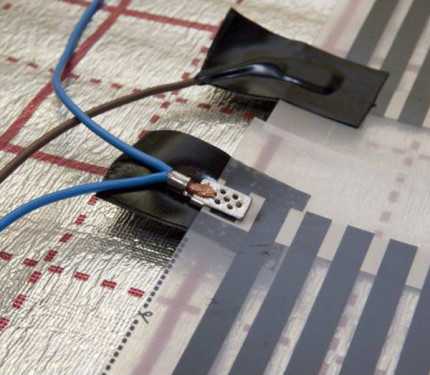

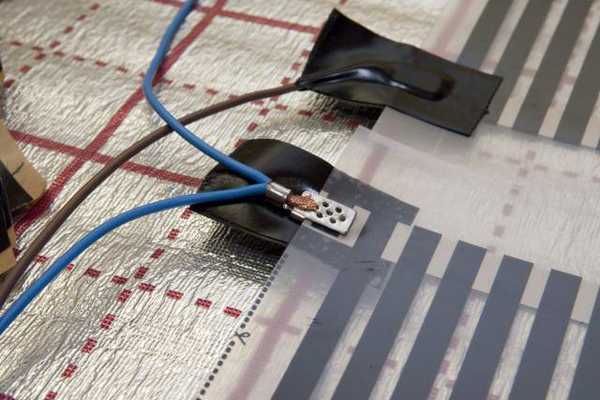

  • Далее, к контактам шин необходимо подключить провода. Для этого их жилки зачищаются, вставляются в гнёзда контактных клипс, и устанавливаются так, чтобы один контакт оказался с тыльной, а другой с лицевой стороны плёнки. Затем их нужно хорошо обжать пассатижами.

Внимание! В комплекте всегда идёт специальный скотч, с помощью которого производится изоляция этих соединений, а так же проклеиваются все линии среза.

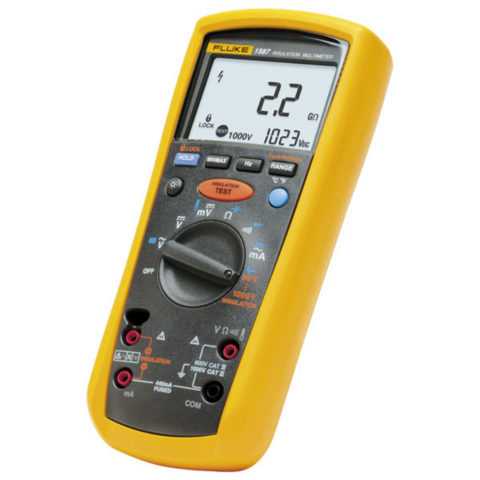

Омметр – прибор для измерения сопротивления

Прежде, чем подсоединиться к термостату, на концах проводов нужно замерить сопротивление. Сравниваете показатели с теми, которые для датчика являются максимально допустимыми. Если омметр показывает процентов на 15-20 меньше, то можно смело подсоединяться.

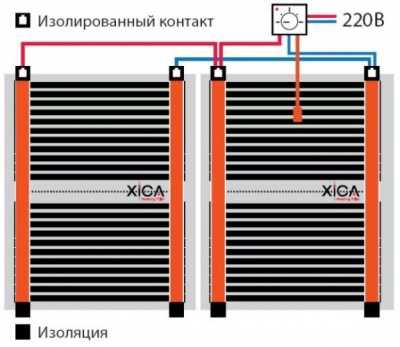

Полотна плёнки подключают параллельно, прикрепляя провода к подложке, и по возможности убирая их под плинтус. В комплекте регулятора есть датчик температур, который должен непосредственно контактировать с греющим элементом. Поэтому его следует закрепить на одной из карбоновых полосок.

Далее подключаете термостат, тестируете систему и если проблем не обнаружено, можно считать, что тёплый пол электрический плёночный готов к работе. Если в теории монтажа что-то осталось непонятным, для наглядности всегда можно посмотреть видео. В заключение, вам останется только укрыть его термоплёнку полиэтиленом, и смонтировать напольное покрытие.

elektrik-a.su

виды, выбор, цены и монтаж своими руками

Пленочный теплый пол хорош тем, что при его укладке можно обойтись без «мокрых» работ, то есть стяжка не нужна. На укладку греющей пленки уходит всего несколько часов даже у человека без особой квалификации. К тому же их можно монтировать на стены, потолок и необязательно на линейную поверхность: они неплохо себя проявляют и на изогнутых плоскостях.

Система пленочный теплый пол: назначение и состав

Инфракрасные пленки могут решить проблему экстренного обогрева. Они не требуют длительной процедуры монтажа, имеют достаточный запас прочности. В самом простом варианте можно купить мобильный теплый пол и положить его под ковер или на холодную стену и наслаждаться теплом. Мобильный теплый пол — та же пленка, которая используется для укладки под напольное покрытие. К ней прикреплен аналогичный термостат управления, при помощи которого задается температура поверхности коврика. Но это — выход на экстренный случай или переносной вариант.

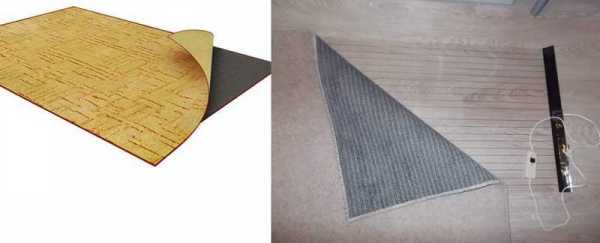

Мобильный пленочный теплый пол — греющая пленка с проводами и терморегулятором

Для постоянного подогрева пола потребуется больше усилий, да и средств тоже. Но затраты времени невелики: в одном помещении средних размеров любой человек «с руками» может уложить пленочный пол за один день (без учета времени на укладку финишного покрытия).

Система пленочный теплый пол состоит из терморегулятора и подключенных к нему пленочных нагревателей. Также необходим датчик температуры пола, который располагают между нагревательными элементами на полу, а провода от него подсоединяют к определенным контактам на терморегуляторе. Терморегуляторы бывают разных модификаций и имеют разный функционал, но основная задача любого — отслеживать по показаниям датчика температуру пола и корректировать мощность нагрева в соответствии с заданными вами параметрами.

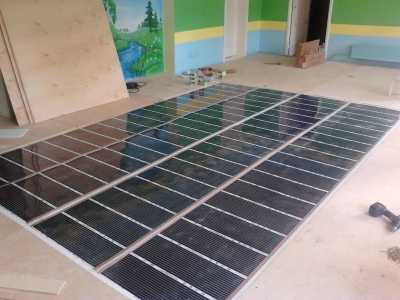

Пленочный теплый пол довольно легко и быстро монтируется

Терморегулятор устанавливают на стену в удобном месте. К нему нужно будет подвести питание 220 Вольт, поэтому обычно выбирают место недалеко от розетки — тянуть провода почти не нужно. Тут, кстати, есть один нюанс: если мощность теплого пола больше 2 кВт, необходимо произвести подключение через отдельный автомат защиты.

Виды пленок

Существуют два вида пленок для теплого пола: инфракрасные (карбоновые или графитовые) и биметаллические (алюминиевые и медные) конвективные. Как понятно из их названия, они отличаются не только материалом изготовления, но и способом обогрева. Что их объединяет, так это исполнение: греющие элементы толщиной в несколько микрон запаяны с двух сторон в прочную пленку. Ток к этим элементам подводится при помощи расположенных по бокам плоских токоведущих жил/шин. При прохождении тока через нагревательный элемент выделяется тепло. Только длина волн разная: ИК диапазон и тепловой.

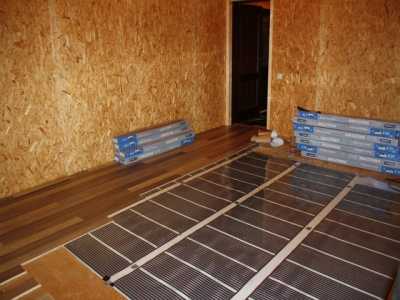

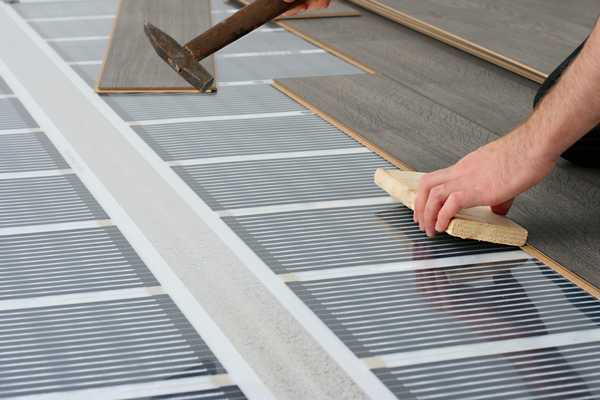

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Инфракрасные пленочные полы: свойства и особенности

ИК греющие пленки излучают тепло на 90% состоящее из длинных волн инфракрасного диапазона. По ощущениям и воздействию оно схоже с солнечным светом. Оказывает оздоравливающее воздействие на организм, нормализует состояние нервной системы, ионизирует воздух в помещении, создавая неблагоприятные для развития бактерий и микроорганизмов условия, уничтожая неприятные запахи. В общем, установив инфракрасные обогреватели, вы не просто греетесь, но и улучшаете состояние здоровья и расслабляетесь (есть и такой эффект). Заманчиво, конечно, но… стоят такие системы недешево: от 20-25$ за квадратный метр. Плюс к этому стройматериалы (теплоизоляция + жесткое основание под мягкие напольные покрытия) и терморегулятор. В общем, система недешева.

Недостатком этого вида обогревателя является «боязнь запирания»: если на обогреваемый участок поставить мебель или другой крупный предмет, нагреватель из-за плохой теплоотдачи перегреется. Если предмет простоит достаточно долго, фрагмент выйдет из строя. Поэтому при монтаже, под те зоны, где стоит мебель или крупногабаритная техника, пленочный материал не укладывают.

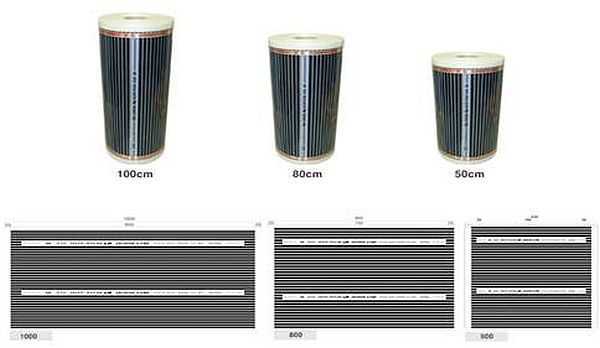

Ширина рулона может быть 50 см, 80 см, 100 см

Рулоны этого материала бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров. С шириной все ясно — выбираете наиболее подходящую вам по размерам: покрывать желательно максимальную поверхность, но полосы перекрываться не должны. С толщиной пленки есть нюансы. Некоторые производители утверждают, что лучшие — самые тонкие пленки, но в этом можно усомниться. Скорее всего, чем тоньше слой карбона, тем скорее он выйдет из строя. Также при укладке под ламинат, паркет или другое напольное покрытие, присутствует постоянное, хоть и незначительное, трение. И слишком тонкая защитная оболочка повредится с большей вероятностью, чем более плотная, хотя тут все зависит от материала. Производители говорят о том, что тонкая пленка не «ворует» высоту помещения. Относительно этого утверждения также возникают сомнения: вряд ли что кто-нибудь заметит разницу в пару миллиметров даже при невысоких потолках. Вывод: пленка должна быть плотной, а не тонкой.

Виды ИК пленочных полов

Сегодня большую часть этого сегмента рынка занимают полосатые карбоновые пленки. В них карбоновая паста нанесена на пленку в виде полос разной ширины. Полосы сгруппированы в блоки по несколько штук (до 20). По линиям между блоками их можно резать. Блочное строение удобно при монтаже: отрезаете нужную длину. Полосы карбона подключены параллельно, и это плюс: при повреждении одной или нескольких, остальные продолжают работать. Вроде все хорошо, но при значительной зоне повреждения большой участок не греется, а это уже не радует.

Данного недостатка лишены пленки со сплошным карбоновым напылением. Они также разделены на блоки определенной длины, но карбоновая паста (или карбоново-графитная) распределена по всей поверхности пленки в блоке. При повреждении пленки, зона вокруг разреза или дырки имеет чуть более низкую температуру, зато на остальном пространстве показатели остаются неизменными. В результате, при повреждении, обогрев уменьшается в небольшой локальной зоне.

Пленочный теплый пол Heat Well со сплошным напылением карбона

Разницу между ними вы можете увидеть в видеосюжете ниже, где проводились испытания разных пленочных греющих материалов корейской фирмы HEAT PLUS. Кстати, эта фирма гарантирует работу своих пленочных полов на протяжении 50 лет. Очень неплохие показатели.

Есть еще один плюс у сплошного нанесения карбона — если сделать тепловые снимки разных типов теплых плов, то разница в обогреве заметна. В случае кабельных теплых полов, излучение имеет не самую большую интенсивность, у полосатого пленочного теплого пола заметны зоны разной интенсивности, а у сплошного напыления, естественное излучение ровное во всем блоке (смотрите картинку ниже). Второй вариант быстрее  и равномернее нагревает поверхность, что для ламината и деревянных покрытий очень важно.

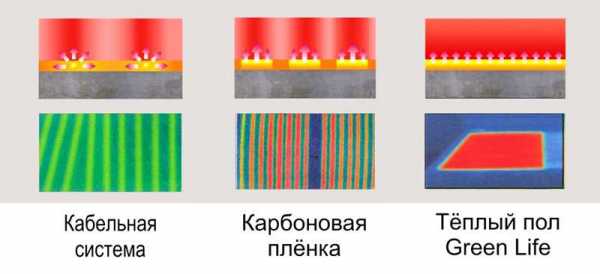

Как выглядит теплый пол разного исполнения в тепловизоре

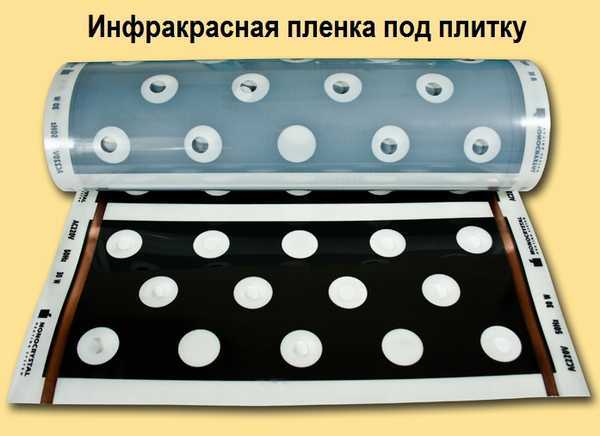

Есть еще один вид этого материала: специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл» из Черкасс. Отличается от всех других наличием фабричной перфорации для лучшей адгезии всех слоев пирога. По всей поверхности нагревательного мата разбросаны сквозные отверстия, через которые плиточный клей сцепится с черновым полом или подложкой.

Специальные пленочные теплые полы под плитку

Вот технические характеристики этой пленки:

  • Пиковая мощность: 200±40 Вт/м2
  • Среднесуточная потребительская мощность с терморегулятором: 50±10 Вт/м2
  • Температура на поверхности нагревательного элемента не более: 50°С
  • Температура плавления пленки не менее: 250°С
  • Толщина: 0,35±0,1 мм
  • Ширина: 0,6±0,005 м
  • Длина одного элемента при монтаже не более: 13 м
  • Минимально допустимы радиус сгиба: 50 мм
  • Стоимость 1 м2 —10$

У других производителей таких пленок мы не нашли, а вариант показался интересным.

Для сравнения приведем технические данные пленочных теплых полов RexVa (пленка называется Xica).

  • мощность — 150 Вт/мили 220 Вт/м2
  • толщина — 0,338 мм
  • температура нагрева: 45°С
  • ширина 100 см, 80 см, 50 см.
  • стоимость 1 м2 20-21$

Продается любая пленка в комплекте с некоторым монтажным набором: контактами и битумной изоляцией, в некоторые входят также соединительные провода.

Комплект пленочного теплого пола

На рынке появилась еще новые пленочные полы с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке. Эта пленка продукт все той же корейской фирмы RexVa и стоимость ее 23$ за квадратный метр.

Особенности выбора

Относительно толщины пленки мы уже говорили. Кажется, более целесообразным покупать пленку не тоньше 3 мм. В США и Европе, где они используются давно, стандартом считается толщина 0,338 мм. Почему некоторые делают тоньше? Расходуется меньше материалов, следовательно, себестоимость ниже, а прибыли — выше.

Далее, нужно обратить внимание на равномерность графитного слоя. Он должен быть однородным и совершенно непрозрачным: чем больше толщина слоя, тем дольше срок эксплуатации. А если слой тонкий настолько, что светится, то вряд ли греть такая пленка будет долго. Так что смотрим через кусок пленки на свет, и если графит просвечивается — это не наш вариант.

При выборе обратите внимание на плотность карбонового слоя и на состояние шины

Обращаете внимание на медную шину сбоку пленки. Она должна иметь достаточную плотность и ширину, чтобы обеспечивать надежный контакт с карбоном. Нормальная ширина шины — 13-15 мм, меньшая может говорить о низком качество пленки. Если провести по пленке пальцем поперек, то шина ощущается как чуть более толстая — это нормально.

Обратите внимание на поверхность токоведущей шины. Она должна быть ровной, гладкой, блестящей, без разводов и следов окисления. В пленочных полах нормального качества, через медь карбоновые полосы не просвечиваются и не ощущаются (есть подделки, у которых вместо шины наклеена фольга, и тогда каждая полоска прощупывается).

Существует еще одна тонкость в конструкции шины. В дешевых пленках в карбоновую пасту добавляют серебро, обеспечивая этим очень маленькое ее электрическое сопротивление. Это дает качественный контакт с шиной, но карбоновая часть горячая, а шина — холодная, что ухудшает контакт. Со временем шина может отслоиться и будет проскакивать искра, мощность нагрева упадет.

В результате работы над этой проблемой была разработана специальная конфигурация шины с антиискровой сеткой, которая выглядит как сеть полос из серебра на стыке карбонового покрытия и медной шины. При таком построении контакта расслоение практически исключено, и искры не будет. Серебряная сетка есть в пленочных теплых полах Caleo («Калео»). Судя по отзывам, работает такой обогрев надежно. Единственный минус — высокая цена.

При выборе греющей пленки обратите внимание на медную шину (кликните для увеличения размера)

Есть еще один нюанс. Продаются греющие пленки с прозрачными промежутками между блоками/полосами, и с мутноватыми, молочного цвета. Разница тут в принципе соединения. Прозрачные получаются при использовании клея, а мутные — при ламинировании. Не вдаваясь в тонкости: клеевые прозрачные через полгода эксплуатации становятся ломкими (клей пересыхает), а ламинированные эксплуатируются годами.

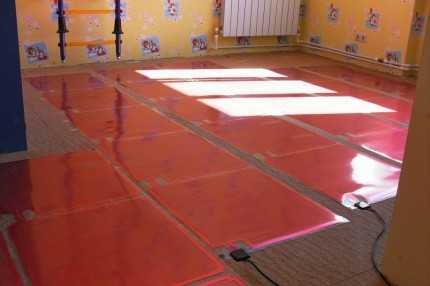

Как укладывать пленочный теплый пол

При любом отоплении важно как можно большее количество тепла направить в помещение и избежать его потерь. Поэтому, при условии, что черновой пол ровный (допустимый перепад высот 1 см на метр), укладку пленочного пола начинают с теплоизоляции. Она обычно состоит из демпферной ленты, которую укладывают с заходом на стены и теплоизоляции пола. На пол стелить можно рулонный материал, можно в виде плит. Для повышения уровня теплоотдачи желательно использовать теплоизолятор с отражающей поверхностью (металлизированной). О том, какие материалы лучше использовать при укладке читайте тут.

Элементы теплоизоляции укладываются вплотную без зазоров и щелей. Крепить их можно скотчем, клеем. Если толщина утеплителя небольшая, допустимо использование скоб. При использовании пенополистирольных плит, можно закрепить их специальными дюбелями. Стыки после укладки проклеивают скотчем.

Теперь расстилам пленку. Обычно она располагается контактами к той стене, где будет располагаться терморегулятор. Полотнища пленки могут находиться на расстоянии в несколько сантиметров друг от друга, но перекрывать друг друга они не должны ни в коем случае.

Подключение электрической части

На рисунке, расположенном ниже, приведены схемы подключения — применять можно обе.

Две схемы подключения пленочного теплого пола (кликните для увеличения размера)

Шины, которые не будут использоваться при подключении, закрывают снизу и сверху слоем изоляции. Электрическое соединение шины и проводов, может быть осуществлено через специальные обжимные контакты, к которым затем присоединяют провода, или пайкой. Если вы в какой-то мере владеете пайкой, лучше к шинам провода припаять, а затем заклеить места изоляцией — это более надежный вариант (если паять умеете). В другом случае используйте контакты, которые идут в комплекте. Для их установки понадобятся только пассатижи.

Контакт располагаете снизу и сверху от медной шины (одна часть оказывается под пленкой), пассатижами хорошо зажимаете. Проводник очищаете от изоляции примерно на 1 см. Оголенный провод вставляете в разъем контакта, установленного на шине, и тоже зажимаете. Проверяете соединение на прочность (подергайте). Если все держится надежно, закрываете с двух сторон изоляцией.

Аналогичным образом устанавливаете контакты во всех нужных точках. Теперь нужно неиспользуемые при подключении открытые срезы шин заизолировать при помощи кусков битумной изоляции, которая тоже идет в комплекте. Потом заводите провода на установленный на стене терморегулятор, подключаете их по схеме и приступаете к установке датчика температуры. Его располагают между нагревательными элементами на расстоянии 50-100 см от стены. Провода подключают к терморегулятору, но к другим клеммам.


Далее, к терморегулятору нужно подключить питание (делать это должен электромонтер или обученный человек, имеющий разрешение на проведение таких работ). Теперь можно проводить испытание системы пленочного теплого пола. Включаете и выставляете температуру 30оС, проверяете нагрев полос. Если все греется равномерно, контакты не искрят и не «пахнут», можно приступать к монтажу напольного покрытия.

Напольное покрытие

При использовании греющей пленки для подогрева пола, самый простой монтаж напольного покрытия — под ламинат. Чуть сложнее с  керамической плиткой и плитами керамогранита. В принципе прямо на пленку можно укладывать плиточный клей и саму плитку. Так и нужно поступать, если используете пленку типа «Монокристалл» с перфорацией. Все, что можно сделать — усилить конструкцию слоем армирующей сетки. Одно условие — слой клея и плитки должен быть больше 2 см. Это нужно для создания достаточно жесткого слоя, предотвращающего повреждение пленки. Такая толщина также станет гарантией нормального распределения тепла по всей поверхности. При укладке под ламинат на пленку настилают подложку (заменить можно полиэтиленовой пленкой), а сверху уже настилать доску. И, разумеется, работы нужно проводить осторожно.

Как укладывать пленочный теплый пол под разные типы покрытия

Чуть сложнее будет с мягким покрытием. Под линолеум, ковролин и т.п. потребуется уложить жесткое основание. Это может быть фанера, OSB, ГВЛ (лучший вариант) и т.д. Эти плиты укладывают на расстеленную сверху полиэтиленовую пленку или что-то схожее с подложкой под ламинат (предотвращает повреждение пленки в результате трения). Крепят их саморезами, гвоздями, дюбелями — в зависимости от типа чернового пола. Естественно, нужно при этом не повредить шины (их видно через пленку) и разрушить как можно меньше карбоновых полос (вот тут и проявятся плюсы пленочных полов со сплошным напылением). После того как подложка уложена, можно настилать финишное покрытие. Все, монтаж пленочного пола с инфракрасным излучением закончен. Можем греться.

О том, как выбрать финишное покрытие на теплый пол читайте тут.

Резистивный пленочный пол

Теперь поговорим о пленках для теплого пола, которые имеют не самое большое распространение, но, тем не менее, существуют. В них, как и в греющих кабелях, тепло вырабатывается при прохождении по медному или алюминиевому проводнику. Но проводник имеет вид не привычной для нас жилы кабеля, а множества тонких полос металла, запаянных в два слоя полимерной пленки. Ширина полос невелика, расстояние между ними тоже маленькое — 1 мм, так что с большого расстояния смотрится как сплошная металлическая пленка. К этим полосам ток подводится тоже при помощи шин, расположенных сбоку. Эта термопленка также имеет блочное строение, но используется при этом конвективный способ передачи тепла. То есть сначала греется проводник — полоски металла, от них нагревается расположенный выше пол, а от пола уже тепло излучается в воздух.

Резистивный пленочный теплый пол пока не нашел широкого распространения (кликните для увеличения размера)

Резистивные пленки «дружат» только с сухим методом укладки и под плитку не подходят. Зато их можно укладывать под ламинат, ковролин и линолеум. Бояться они деформации и проколов, поэтому обращаться с ними нужно аккуратно — не перегибать и не искривлять.

Строение резистивной пленки для подогрева пола

Выпускают такую пленку не так много фирм. Одна из них — Teplofol-nano. При устройстве теплого пола с этой пленкой вся последовательность слоев и принципы монтажа остаются неизменными. Единственное отличие — нельзя использовать этот вид под плитку, а остальные напольные покрытия можно укладывать сразу на греющую пленку, положив при необходимости полиэтиленовую пленку или подложку, чтобы избежать повреждения (хрупкая она).

Итоги

Система «пленочного» отопления несложна для исполнения и собирается быстро. Даже не имея навыков, пленочный теплый пол в комнате можно сделать за один день — может спасти в аварийной ситуации. Возможно, вас заинтересует статья о том, какими бывают инфракрасные обогреватели для пола или кабельные системы отопления.

teplowood.ru

Теплый пленочный и инфракрасный электрический пол

На странице собрана информация про теплый пленочный и инфракрасный электрический пол: технические характеристики, какой лучше выбрать под плитку, монтаж и установка, а также сравнение с кабельным.

Применение инновационных технологий в быту уже давно перестало кого-либо удивлять. Вот, и появление инфракрасных пленочных систем теплого пола привлекло потребителей своей новизной, а не уникальностью.

На самом деле, за этой технологией будущее, ведь она смогла совместить то, о чем мечтает каждый покупатель – доступную цену и высококачественный продукт, который можно использовать под любое напольное покрытие и в любом помещении.

Теплый пол электрический пленочный

Чтобы разобраться, что такое инфракрасные теплые полы электрические, как выбрать оптимальный вариант, нужно знать, как они устроены и в чем их преимущество перед аналогичными нагревательными системами.

В основе пленочного пола лежит карбоновая смесь, упакованная в пленку из полиэстера. Уникальность конструкции в том, что между двумя полиэстеровыми слоями расположили углеродную нано структуру, атомы химического элемента которой способствуют тому, чтобы материал вырабатывал инфракрасное излучение.

Полосы углеродного материала соединяются специальными шинами из меди, покрытыми сверху серебром. Нагрев поверхности пленки происходит в процессе прохождении тока через эти шины, вследствие чего все предметы в радиусе излучения нагреваются и отдают свое тепло помещению. При такой работе системы нет расхода энергии на обогрев помещения.

Теплый пол электрический пленочный бывает двух видов:

  1. Углеродные.
  2. Биметаллические.

Единственным различием принципа их работы является то, что первый вид можно применять под любые напольные покрытия, тогда как второму противопоказана керамическая плитка. Системы работают от электричества путем присоединения проводов от источника питания к проводникам, которые находятся по краям тепловых элементов.

Теплый пол электрический инфракрасный продается комплектом, в который входит термостат. Он фиксирует показатели датчиков, встроенных в пол и тем самым регулирует его нагрев. Последние модели (немного дороже и более сложные) снабжены функцией изменения температуры по заданному потребителем алгоритму.

Технические характеристики

Среди значимых технических характеристик, теплый пол электрический (пленка) имеет следующие показатели:

  1. Мощность покрытия зависит от свойств пленки и колеблется от 150 до 400 Вт/м2.
  2. Длина инфракрасного излучения составляет от 7 до 20 мкм.
  3. Крайне низкое электромагнитное поле.
  4. Это достаточно тугоплавкий материал, которому требуется нагрев до +264 градусов.

Чтобы использовать инфракрасную пленку в качестве единственного источника обогрева помещения, она должна покрывать 70% и более его площади. Он не годится для основного источника тепла в регионах с суровыми зимами. Там его рекомендуется стелить, как дополнение к центральному отоплению и включать, если в этом ест необходимость, например, авария на теплоцентрали.

Область применения и преимущества инфракрасных

Как показывает практика, этот вид напольного обогрева можно применять в любых помещениях, даже с повышенной влажностью.

Так инфракрасные пленочные полы стали стелить не только в жилых или промышленных помещениях, но и:

  • в банях;
  • ванных комнатах;
  • бассейнах.

Особенно большим спросом пользуются эти конструкции у тех, кто проживает или держит офис в высотном доме, ведь чем выше этаж, тем могут быть холоднее трубы центрального отопления. Прелесть инфракрасных полов в том, что их не только легко монтировать, и даже своими руками, но и при необходимости снять, свернуть в рулоны и убрать.

Среди преимуществ пленочной обогревательной системы потребители отмечают следующие показатели:

  1. В первую очередь происходит нагрев предметов, которые соприкасаются с полом, что способствует быстрому нагреву помещения через отдачу ими тепла.
  2. Данный тип покрытия (углеродный) сочетается с любым покрытием, что позволяет фантазии потребителя поэкспериментировать с дизайном.
  3. Если устанавливать теплый пол электрический инфракрасный, монтаж практически не изменит его толщины.
  4. Пленку можно укладывать на любую поверхность: от пола до потолка.
  5. Прогрев помещения обеспечивается без образования холодных зон и тепло распространяется равномерно по всей площади.
  6. Нагревание системы практически мгновенное.
  7. Это самый экономичный вид теплого пола, так как при его работе затрачивается минимум электроэнергии.
  8. Его можно подключить к встроенной системе «умный дом».
  9. Установка пленочного, инфракрасного, электрического теплого пола проста и не занимает много времени, так как ему не нужна стяжка, а финишное покрытие кладется непосредственно на него.

Инфракрасная пленка хороша еще и тем, что ограничений в области применения у нее нет. Полезное излучение позволяет ее устанавливать, как в детских учреждениях, так и на промышленных объектах.

Выбор по виду монтажа

Хотя эта система хорошо сочетается с разными напольными покрытиями, различные типы пленки по-разному реагируют на них:

  1. Инфракрасный теплый пол под плитку (электрический) лучше выбирать стержневой и между ними обязательно нужно постелить отражающий экран, что поспособствует увеличению КПД системы, так как теплые излучения будет распространяться равномерно от пола к потолку.
  2. При монтаже пленочного пола под линолеум, нужно подбирать систему с мощностью обогрева до 150 Вт/м2, иначе при более сильном нагреве покрытие поменяет цвет или может даже вспучиться.
  3. Панели ламината можно стелить прямо на пленку, положив на нее предварительно специально предназначенное для этого полотно.

Для предотвращения утечки тепла под инфракрасный пол рекомендуется положить теплоизолятор.

Сравнение кабельного и пленочного

Часто потребители стоят перед дилеммой, инфракрасный или электрический теплый пол, что лучше. На самом деле, принцип их работы сильно отличается, чтобы проводить сравнение. Главная разница в том, что пленка нагревает предметы, которые отдают тепло помещению, а кабель – пол и воздух.

В остальном пользователю стоит решить, каким будет отопление — основным или дополнительным:

  1. Для монтажа кабельного пола требуется стяжка, и сама установка занимает больше времени. Пленку легко уложить не только на пол и при этом ей не нужна стяжка.
  2. Инфракрасный пол прогревается практически мгновенно, кабелю для этого нужно некоторое время.
  3. Цена на кабельный обогрев ниже, чем на пленочный пол, но и прочность у него меньше.
  4. С экономической точки зрения, кабель выгоднее, так как потребляет меньше энергии, при условии, что используется в качестве основного обогрева.
  5. В случае отключения электричества пленочный пол остывает так же быстро, как и нагревается. Кабель нагревает стяжку и напольное покрытие, поэтому тепло держится еще долгое время в отсутствии света.

Чтобы установить теплые полы электрические пленочные своими руками, нужно иметь элементарные познания в электричестве, так как именно подключение системы к источнику энергии – это самый сложный момент в процессе.

Кабельный теплый пол требует дополнительных затрат времени и денег на выполнение стяжки, но зато его подключение осуществляется проще.

Как показывает практика, если нет навыков по укладке теплого пола, лучше предоставить мастерам возможность хорошо сделать свою работу, чем получить систему обогрева, которая тратит много энергии, отдавая мало тепла.

netholodu.com

монтаж под линолиум, ламинат или плитку, правильная укладка пленки своими руками, какой лучше и как выбрать, расход электроэнергии, отзывы владельцев и цена

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Инфракрасный пленочный теплый пол – это способ обогрева, при котором нагревательные элементы пленки повышают свою температуру за счет поступаемого электричества.

Такой вид обогрева имеет и другое название. Благодаря своей форме, его также называют пленочный, ленточный или рулонный.

Отличительной чертой теплого пола с инфракрасным излучением является абсолютная безвредность для живых организмов.

Благодаря этому инфракрасное излучение активно используется в спортивной медицине и хирургии.

Общая информация

ИК теплый пол — это нагревательный элемент в виде углеродной наноструктуры, зажатый с обеих сторон слоями плотного полимера.

Возможность углеродных атомов формировать особую решетку наделяет этот элемент способностью к инфракрасному излучению.

Электроэнергия поступает по проводам к ИК пленке, которая герметична, пожаро- и водоустойчива, а также способна выдерживать атмосферные воздействия. Через отдельно установленный терморегулятор она подключена к сети параллельно. За счет этого в случае механического повреждения пленки из строя выходит лишь маленький участок, а не весь пол.

Применение


Здесь вариантов несколько:

  • когда центральная система отопления не способна обеспечить необходимый уровень тепла в помещении. ИК пол используют как дополнительный источник обогрева;
  • когда ИК пол является единственным источником тепла.

Инфракрасный пол в качестве дополнительного обогрева без затруднений можно применять под любым чистовым покрытием: ламинатом, линолеумом, напольной плиткой и даже ковролином. Но если вы планируете применять пленочный теплый пол в качестве основного источника тепла, нужно учитывать толщину и теплопроводность финального покрытия.

Так, максимальные показатели теплоотдачи свойственны линолеуму и керамической плитке. А вот паркет или доска из массива забирают часть тепла себе.

Плюсы


Достоинства такой системы:

  1. Не требуется стяжка и подготовка основания. ИК пол устанавливается быстро без дополнительных работ.
  2. Пленка для теплого пола очень тонкая, благодаря чему уровень пола не поднимается очень высоко.
  3. Обеспечение комфортного климата в помещении. Использование терморегулятора позволит управлять температурой.
  4. Свойства углеродной наноструктуры обеспечивают максимально быстрый нагрев напольного покрытия.
  5. Пленочная система признана специалистами одной из самых экономичных по затрате энергии.
  6. Инфракрасный пол оказывает лечебное действие при респираторных заболеваниях, расстройстве нервной системы, нарушениях работы сердечно-сосудистой системы и циркуляции крови.
  7. Возможность укладывания системы не только на пол. Он применим к стенам и даже потолку.

Важно! Воздух не поглощает ИК излучение, что увеличивает КПД инфракрасного теплого пола.

Минусы


Недостатки пленочного теплого пола:

  1. Нагрев мебели. Избежать этого поможет зазор между напольным покрытием и нижним основанием мебели от 5 см и выше.
  2. Высокая стоимость. По сравнению с другими видами обогрева, ИК пол значительно дороже. Но стоит учесть и то, что он не требует предварительных работ со стяжкой, которая затратна не только по финансам, но и по времени.
  3. Чувствительность к механическим повреждениям.
  4. Зависимость всей системы обогрева от электричества.

Отзывы владельцев


Конечно, многое зависит от исходных данных.

Разные материалы финального покрытия, общая теплоотдача в помещении, качество приобретаемого материала приводит к тому, что на пленочный инфракрасный теплый пол отзывы довольно разнятся.

Есть люди, которые остаются абсолютно довольны:

«Я начал делать ремонт одновременно с моими родителями. Они в коридоре, ванной и кухне под крутую итальянскую плитку забетонировали водяной теплый пол. Вся эта затея обошлась им не дешево, и через полгода, к сожалению, приказала долго жить. Полы не греют, благо зиму пережили. Теперь надо все заново менять.

Я же в комнатах постелил пробку, а в кухне и коридоре осуществил монтаж инфракрасного теплого пола под ламинат. Квартира у меня не угловая, так что дома стало очень тепло. Работает без сбоев до сих пор. Планирую отключаться от центрального отопления».

Большинство владельцев пленочного теплого пола сходятся во мнении, что его плюсы перекрывают несущественные недостатки:

«Инфракрасный пол радует меня уже несколько лет. Пока у нас это было в новинку, привез из Китая домой в Иркутск заморскую диковинку. Стелил пленочный теплый пол своими руками. Три полосы по 1 м шириной и длинной 3 м берут у меня 1800 Вт. Столько же брал наш масляный обогреватель.

Разница в том, что от обогревателя все тепло сосредоточено в одном месте и идет вверх, а от пола тепло идет по всей площади и начинает греть с ног, а не только голову. Да, в комнатах пришлось всю мебель приподнять от пола. Но зато линолеум не чернеет. По деньгам не так уж и затратно, в сравнении с традиционными обогревателями. Лучше переплатить, чем мерзнуть. Мы на своем первом этаже теперь не жалуемся».

Расход электроэнергии


Сколько будет потреблять ваш теплый пол, зависит от многих факторов. Основным из них являются теплопотери от основной стяжки и дома в целом.

Согласно действующему СНиП стандартная величина потерь тепла в помещении с высотой потолка до 3м составляет 1,8 кВт в час. За основу возьмем полотно, которое потребляет 220 Вт на квадратный метр.

Если площадь помещения равна 18 кв. м, теплопотери составят 1,8 кВт в час. Эти затраты необходимо перекрыть.

В качестве примера используем 10 кв. м теплого пола. Максимальное потребление энергии составит 2,2 кВт в час. За показатель комфортной температуры пола примем 23 °C. При достижении этого показателя терморегулятор будет отключать систему. При таком режиме инфракрасный пол будет включен в общей сложности около 3 часов за целые сутки. Потребление составит 6,6 кВт.

Для расчета потребления электроэнергии в режиме «принуждения» примем за норму использование обогрева в течение 8 часов в сутки и комфортную температуру, равную 23 °C. Так, 10 кв. м пленочного теплого пола, работающие суммарно 1 час в сутки, составят 4,4 кВт в час за месяц в помещении площадью 18 кв. м.

Использование терморегулятора в таких условиях станет залогом экономии.
Подогрев будет работать лишь тогда, когда комнатная температура начнет опускаться ниже установленного уровня. Терморегулятор позволяет экономить до 90% суточного потребления энергии.

Важно! Для увеличения КПД инфракрасного пола используйте теплоизолятор в качестве самого нижнего слоя системы обогрева, чтобы избежать утечку тепла.

Выбор подходящей модели


Толщина пленочного покрытия ИК пола составляет от 0,23 до 0,47 мм, а ширина составляет от 50 см до 1 м. У такого теплого пола есть два слоя: сама пленка и нагревательный элемент.

Наноуглеродистая паста является нагревателем. Ее наносят на пленку параллельными или изогнутыми линиями.

Выбор ИК пола достаточно широк: от корейских производителей, готовых продать теплый пол за 500 р., до проверенных брендов, продукция которых имеет ценник от 1500 р. за квадратный метр. Выбор – дело ваших финансов. Но не стоит забывать и о том, что качество не может стоить дешево, а срок эксплуатации такого подогрева может достигать 30 лет.

Про выбор подходящего варианта из всех электрических систем читайте в этой статье.

Устройство

В зависимости от исходных параметров, способ монтажа теплого пола может немного отличаться. В связи с этим выделяют следующие виды монтажа ИК обогрева:

  1. Бетонный (стяжка). Этот способ используют для того, чтобы уложить пленочный теплый пол под плитку. Используются следующие слои: первичный пол, жидкие гвозди, теплоотражающий материал, жидкие гвозди, ИК пленка, жидкие гвозди, строительная сетка, плиточный клей, плитка.
  2. Настильный (на деревянный пол). Предполагает деревянный пол вместо чернового слоя. Этот способ не отличается от других: поверхность выравнивают, укладывают ИК пленку без стыков, собирают проводку и подключают к терморегулятору. После этого укладывают напольное покрытие:
    • реечная деревянная система. Монтаж теплопроводного полотна осуществляется в «канавки» между полос ДСП. Сначала укладывают гидроизоляционный материал, по периметру помещения крепят компенсационную ленту. Далее, укладывают полосы ДСП и нагревательные элементы. Систему накрывают защитной пленкой и застилают ламинатом;
    • модульная деревянная система. При помощи готовых модулей ДСП происходит формирование базового слоя для монтажа ИК пола. Создают специально выделенные каналы под трубы или провода. Чаще используется для водяного теплого пола;
    • полистирольная система. На черновой пол укладывают полистирольные плиты. Они являются хорошим утеплителем и обладают прочностью к сжатию. Поверх плит укладывают теплоотражатель, а далее как обычно: инфракрасную пленку, защитный слой и основное напольное покрытие. Эта система актуальна там, где есть ограничения по весовой нагрузке на пол.

Виды покрытий

ИК теплый пол – довольно универсальный способ обогрева, который применим к любому покрытию. Самыми распространенными комбинациями принято считать ИК теплый пол в тандеме с такими поверхностями:

1. Ламинат. Чувствителен к перепаду температур, поэтому изменение показателя терморегулятора должно быть плавным. Пленочный теплый пол под ламинат можно стелить сразу, однако, специалисты рекомендуют использовать промежуточное покрытие в виде полиэтиленовой пленки с целью защиты греющего контура от механических повреждений при укладке панелей ламината.

2. Плитка. Укладка ИК пола под плитку существенно отличается от укладки под другие покрытия. На ровную стяжку укладывают жесткую теплоотражающую подложку, сверху расстилают ИК пленку. Далее, подводится и фиксируется кабель, провода изолируются. Для защиты от клея пол накрывают пленкой. После этого расстилается и фиксируется дюбелями слой сетки серпянки, чтобы обеспечить сцепление плитки с клеем.

Далее, устанавливают терморегулятор и приступают к монтажу плитки. Пол затягивают плиточным клеем, толщина слоя которого не превышает 3 мм. После полного высыхания укладывается плитка под гребенку.

Важно! Включать теплый пол рекомендуется не ранее, чем через 5 дней после полного высыхания плиточного клея. Чтобы избежать деформации кладки.

3. Линолеум. Мощность обогрева должна быть менее 150 Вт на квадратный метр, чтобы избежать повреждения линолеума. Отличает монтаж пленочного пола под линолеум то, что необходимо использовать листы фанеры или ДВП между листами инфракрасной пленки и линолеумом. Это необходимо, чтобы избежать порчи напольного покрытия.

Монтаж

На стяжку

Он состоит из следующих этапов:

  1. С чернового пола удаляем неровности и очищаем его.
  2. После полного высыхания определяем место установки терморегулятора.
  3. Расстилаем теплоотражающий материал, сверху укладываем саму ИК пленку.
  4. Подключаем параллельно листы пленки, проверяем, чтобы везде была изоляция линий отреза инфракрасного полотна и проводов.
  5. Подключаем всю систему к терморегулятору.
  6. Монтируем температурный датчик в гофре между слоями стяжки, чтобы не искажать температурные показания.
  7. Монтируем терморегулятор на необходимую высоту в стену.
  8. Тестируем работу системы. В случае успеха переходим к следующему пункту.
  9. Укладываем монтажную сетку, чтобы обеспечить сцепление с плиткой.
  10. Уложенные слои закрепляем саморезами, стараясь не повредить контакты инфракрасного полотна.
  11. Снова тестируем пол, чтобы убедиться в его работоспособности.
  12. Наносим тонкую первичную стяжку, чтобы не терять необходимую теплоотдачу. После ее высыхания снова тестируем пол.
  13. Укладываем плитку под гребенку с использованием специального клея.

Важно! Не используйте металлическую монтажную сетку для укладки пленочного теплого пола.

Настильный на деревянный пол


Этот способ монтажа достаточно прост и состоит из таких этапов:

  1. Очистите доски от пыли и грязи, убедитесь, что нет неровностей и перепадов высоты более 4 мм.
  2. На деревянный пол расстелите утеплитель с фольгой толщиной более 3 мм, чтобы избежать проседания ламината или другого финального покрытия.
  3. Заклейте стыки фольгированным скотчем.
  4. Расстелите инфракрасное полотно и подключите отдельные листы.
  5. Соберите всю систему и убедитесь, что правильно провели изоляцию листов и проводов.
  6. Выведите все провода к терморегулятору.
  7. Проведите тест пола.
  8. Поверх пленки расстелите подложку под ламинат, чтобы избежать механического повреждения ИК пленки.
  9. Уложите ламинат.

Реечная система

Этот способ актуален для владельцев частных домов. Чаще всего его используют при строительстве, а не при ремонте. Такой монтаж инфракрасного теплого пола включает следующие этапы:

  1. На очищенный от загрязнений черновой пол укладываем деревянные лаги на расстоянии до 60 см.
  2. Приступаем к укладке фальшпола. К нижней стороне лагов прибиваем доску или фанеру, чтобы конструкция была более прочной.
  3. Укладываем пароизоляционный изоляционный материал.
  4. Расстилаем слой утеплителя в виде пенополистирола или минеральной ваты.
  5. Периметр комнаты обклеиваем компенсационной лентой, чтобы избежать деформации материалов при колебании температуры.
  6. Укладываем черновые доски.
  7. Расстилаем теплоотражающий материал, а затем и само инфракрасное полотно.
  8. Застилаем пол полиэтиленовой пленкой либо защитным материалом.
  9. Укладываем выбранное финальное покрытие.

Модульная

Этот метод так же, как и реечный, чаще всего применяют во время строительства дома, а не во время ремонтных работ. Он включает в себя следующие этапы:

  1. На чистую поверхность укладываем полосы ДСП с каналами для укладки проводов системы пленочного инфракрасного пола.
  2. Укладываем теплоотражающий материал.
  3. Расстилаем пластины инфракрасного пола.
  4. Соединяем их в единую систему проводами.
  5. Устанавливаем тепловой датчик и терморегулятор.
  6. Проводим тестирование работы обогрева.
  7. Если все прошло успешно, укладываем на ИК полотно полиэтилен или защитное покрытие, в зависимости от финального слоя пирога.

Важно! Укладывайте пленочный материал вдоль самой длинной стены помещения. Так будет меньше точек подключения, а значит и проводов.

Полистирольная

По весу эта система считается самой легкой. При этом такой метод укладки позволяет выдерживать полу большое давление. Полистирольная плита состоит из вспененного полистирола. Ее производят путем выдавливания, что обеспечивает полное отсутствие воздушных участков внутри материала. Она не пропускает воду и тепло, при этом имеет незначительный вес. Чаще всего эту систему используют там, где есть ограничение нагрузки по весу на перекрытия конструкции.

Монтаж происходит следующим образом:

  1. На подготовленную черновую поверхность укладывают пароизоляционный материл.
  2. Укладывают плиты полистирола.
  3. Демпферной лентой отделяем плиты полистирола от стен.
  4. Расстилаем тепловой отражатель.
  5. Укладываем ИК пленку.
  6. Соединяем полосы инфракрасного покрытия проводами, проводим изоляцию элементов.
  7. Монтируем тепловой датчик и терморегулятор.
  8. Расстилаем подложку под ламинат.
  9. Укладываем финальное покрытие.

Цена

Цена на пленочный инфракрасный теплый пол зависит от нескольких факторов: мощности, ширины пленки и производителя. Цены варьируются от 500 р. за квадратный метр за полотно шириной в 50 см и мощностью в 110 Вт. Однако, аналогичный товар от зарекомендовавших себя производителей обойдется более дорого. Цена качественного продукта с такими же параметрами стартует от 1500 р.

Полезное видео

Ознакомьтесь визуально с процессом монтажа пленочного инфракрасного пола на видео ниже:

Выводы

Мы убедились, что инфракрасный пленочный пол, несмотря на свои некоторые недостатки, полюбился владельцам домов и квартир. Благодаря своей универсальности, легкости монтажа и экономичности ему все чаще отдают предпочтение люди, привыкшие обустраивать свое жилое пространство с умом.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Инфракрасный пленочный теплый пол плюсы и минусы

Инфракрасный пленочный теплый пол, об этом продукте сейчас ходит много разных слухов, мнений и рассуждений, все о нем слышали, но никто ничего толком не знает, а производители понятно дело рисуют нам самыми яркими красками все преимущества и достоинства своего товара. Давайте попробуем разобраться в данном вопросе, рассмотрим тему инфракрасного пленочного теплого пола более подробно и попробуем расставить все точки над «и».

Мир вокруг нас стремительно меняется, если еще несколько лет назад люди отапливались только с помощью спиральных обогревателей, то сейчас на рынке отопительных приборов все кардинально изменилось. Вовсю применяться новые разработки и технологии, созданные для облегчения повседневной жизни людей. Одну из таких разработок мы подробно рассмотрим в этой статье, инфракрасный пленочный теплый пол.

Бесспорно, этот продукт является удачным изобретением и имеет кучу достоинств, о которых мы поговорим, но имеет и недостатки, о которых так часто забывает упомянуть производитель.

Разумеется, на рынке представлено огромное количество разнообразных фирм и марок, возьмем для примера Французскую  пленку максимальной комплектации GOLD с эффектом саморегуляции и анти искровой сеткой, название не пишу, чтобы не делать рекламы.

Плюсы инфракрасного пленочного теплого пола, обозначенные производителем

  • Простой и быстрый монтаж (2 часа)
  • Не нужна стяжка, можно без проблем уложить под ковролин и ламинат и линолеум
  • Высота помещения остается без изменений (толщина пленки 3 мм)
  • Очень высокая надежность
  • Экономит до 20 % электроэнергии и денег сравнительно с  другими разновидностями теплых полов
  • Устраняет различные неприятные запахи (пример: табак, краска)
  • Не сушит воздух, влажность воздуха в отапливаемом помещении остается неизменной
  • Ионизирует воздух
  • Дает противоаллергический эффект

Минусы инфракрасного пленочного теплого пола, обозначенные производителем

  • Разумеется их нет

А что по факту?

  • Монтаж, с натяжкой можно назвать легким, расстелить подложку и нарезать пленку особых трудностей не вызовет. А вот сделать правильное подключение контактов к пленке получиться далеко не у всех.  Дело в том, что серебряный контакт нужно вставить в пленку правильной стороной, иначе он зажмется не правильно, отсюда слабый контакт. Зажать его можно только один раз, в противном случае придется обрезать пленку и использовать новый контакт, а их в упаковке ограниченное количество. Время,  затраченное профессионалом электриком с 7 летнем стажем на полный монтаж пола комнаты S=18м2, 6 часов, если делать все по технологии предложенной производителем.
  • Стяжка действительно не нужна, а вот ровная поверхность на которую будет ложиться подложка очень даже, кривой пол грозит повреждением пленки.
  • По поводу экономии высоты, пол на котором будет лежать пленка должен быть ровный, производитель в инструкции предлагает стелить фанеру (по практике лучше использовать фанеру  10 мм) или ДСП (1,5-2 см), плюс подложка (3 мм), пленка (3 мм), полиэтиленовая пленка (1-1,5 мм),  ламинат (3-5 мм) или линолеум (2-4 мм).
  • Высокая надежность, только при 100% соблюдении инструкции и 100% правильном выполненном монтаже.
  • Экономия 20 % относительно других видов теплых полов определенно присутствовать будет, при условии хорошо функционирующего местного отопления и эксплуатации пола в температурном режиме не более 21,5 Со (собственный опыт).
  • С неприятными запахами не обманули, в  ионизированном  воздухе не приятные запахи действительно долго не живут. Более того на крупных предприятиях, где применяться сушильные камеры для одежды и обуви, так же устанавливаются ионизаторы воздуха для удаления неприятных запахов.
  • Воздух не сушит, но в комбинации с местным отоплением этот эффект пропадет.
  • На счет противоаллергического эффекта, на мой взгляд преувеличено (сын склонен к аллергии, изменений после установки пола не было никаких), хотя если дополнить ионизированный воздух, увлажнителем и очистителем…., вполне вероятно положительный эффект все-таки произойдет.

Нюансы, которые стоит учесть

  • На пленочный  теплый пол нельзя ставить мебель, он должен быть открытым, в противном случае в этом месте будет происходить очень сильный нагрев, от которого будет портиться мебель, покрытие пола и сама пленка. Плюс ко всему в данном случае очень увеличится расход электроэнергии.
  • Место, в котором размещен датчик температуры пола и воздуха, также нельзя закрывать, иначе он будет некорректно работать.
  • Если инфракрасный пленочный теплый пол планируется монтироваться под ламинат, то пол обязательно должен быть ровный и чистый,  после сборки ламината нужно выждать необходимое время, чтобы ламинат прогрелся до комнатной температуры и только потом включать теплый пол.

elektrika-svoimi-rykami.com

расчет, цены, монтаж своими руками

Использование инфракрасного излучения для отопления выгодно с любой точки зрения. Прежде всего, такое излучение лучше воспринимается организмом, потому что часть своего тепла мы тоже излучаем в этом диапазоне. Потому, при использовании ИК волн для поддержания комфортной температуры, на градуснике обычно показатели ниже на 2-3оС. А это ведет снижению расходов на отопление. Второй бонус — вы не только отапливаете помещение, но еще и лечитесь. Ведь инфракрасное излучение ионизирует воздух, что способствует уничтожению многих вирусов и бактерий, а также уничтожает неприятные запахи. Этот вид лучей используется для лечения многих заболеваний, а еще способствует релаксу и снятию нервного напряжения. Еще один положительный момент: электромагнитное излучение близко к нулю. Единственный недостаток такого варианта отопления — высокая цена на греющие материалы. Зато установка намного проще и быстрее, чем кабельных систем и водяного пола.

При использовании для отопления инфракрасного излучения греется не воздух, а предметы, расположенные в комнате. В первую очередь теплым становится пол, который и ощущается как очень теплый, даже если выставлена невысокая температура. А от нагретых предметов, путем конвекции, греется воздух.

Инфракрасный подогрев пола можно сделать при помощи пленки или стержневых матов

На сегодняшний день инфракрасный подогрев пола можно сделать, используя два вида обогревателей: пленочный рулонный материал и стержневой карбоновый мат. В обоих случаях используется карбон только в разных состояниях. Давайте рассмотрим каждый из них подробнее.

Инфракрасный пол из пленки

ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.

Строение ИК пленки для пола

Достоинства

Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.

Инфракрасный теплый пол под ламинат своими руками сделать несложно

Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.

Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.

Недостатки

Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200оС и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.

Инфракрасная пленка для теплого пола под мебель и технику не укладывается

Устройство и монтаж инфракрасного пола из пленки

Первая хорошая новость состоит в том, что при устройстве ИК пленочного теплого пола не требуется цементный раствор или бетон. Если пол у вас ровный, то никаких «мокрых» работ. Вторая хорошая новость состоит в том, что в одной комнате сделать такой пол своими руками можно за один день. Даже без специальных навыков.

Расчет

Чтобы правильно сделать теплый пол, вам нужно нарисовать план помещения в масштабе. Выделить зоны, в которых будет стоять мебель/техника. Далее вам нужно определиться с местом, где будет установлен терморегулятор. К нему нужно подвести питание и к нему же подключают провода от пленочного нагревателя и датчика температуры. После этого на площади, не занятой мебелью и техникой, нужно расположить полосы пленки так, чтобы они не перекрывали друг друга и не пересекались, но максимально заполняли всю площадь.

Как выглядит один из вариантов «пирога» инфракрасного подогрева пола при помощи карбоновой пленки

Выбор интенсивности нагрева зависит, во-первых, от того, является ли теплый пол основным видом отопления или дополнительным. Если подогрев пола — только вопрос комфорта, а основной обогрев помещения осуществляется другими системами, можно выбирать из маломощных моделей от 150 Вт/м2. Если же греется помещение только от пола, выбирайте изделия с мощностью выше 250 Вт/м2 (максимум на сегодня 400 Вт/м2).

Второй фактор, который влияет на выбор мощности — тип напольного покрытия. При равных условиях эксплуатации и одинаковых требованиях, под плитку нужно укладывать пленку большей мощности, чем под другие виды напольного покрытия: она очень интенсивно поглощает тепло и при одинаковой температуре ощущается ногами как холодная.

Монтаж инфракрасной пленки

Первое что нужно сделать — уменьшить потери тепла через пол и прилегающие стены. Чтобы предотвратить утечку через стены, по периметру укладывают ленточный утеплитель или полосу пенополистирола толщиной 10мм и высотой около 10см. Затем на ровный и чистый черновой пол укладывают слой теплоизолятора (на всю поверхность пола, а не только под пенку). Для того чтобы отопление было эффективным, желательно использовать фольгированный или металлизированный материал: он отражает тепло, направленное вниз. Так как тут цементные растворы используются очень редко, то и фольга будет служить исправно долгие годы (в стяжке она быстро разрушается). Использование такого материала повышает эффективность обогрева и снижает затраты на отопление. Теплоизолятор может быть рулонный или в виде матов и плит. Крепят теплоизоляцию к полу на клей, двусторонний скотч или скобами из монтажного пистолета.

Инфракрасный теплый пол RexVa имеет неплохие отзывы

Затем сверху по плану раскатайте инфракрасную термопленку медной полосой вниз (сверху матовая поверхность, а не блестящая). Следите за тем, чтобы под ней не скапливался воздух. Там где это необходимо, разрезайте рулон по нанесенной разметке (пунктирная линия и изображение ножниц). Удобнее, если все нагревательные элементы развернуты контактами к той стене, где будет установлен терморегулятор. Расстояние между соседними полосами в несколько сантиметров. Если инфракрасный пол планируете под линолеум, полосы лучше укладывать плотнее, чтобы расстояние между шинами было 1 см. Но шины не должны соприкасаться и перекрываться ни при каких условиях.

Подключение ИК пола

Теперь нужно соединить все полосы электрическим кабелем, который обычно идет в комплекте. На токоведущую медную полосу устанавливаете контакт. Одна его часть располагается под жилой, другая — сверху. Теперь пассатижами обжимаете контакт. Так устанавливаете контакты на все шины, развернутые в сторону терморегулятора. С дальней стороны от термостата открытые участки медного проводника нужно закрыть изоляционной лентой (идет в комплекте).

Не использующиеся для подключения шины закрывают битумной изоляцией

Устанавливая кусок изоляции, закрывайте всю ширину шины, включая серебрянную сетку, если она есть (см рисунок). Установив все контакты и изоляторы, прикрепите ИК пленку скотчем к теплоизолятору, им же скрепите полосы между собой.

Подключение инфракрасного теплого пола из пленки

На стене устанавливают терморегулятор. Заводят к нему провода от греющих полос. Под одной из них нужно сделать углубление в теплоизолирующем материале под датчик температуры пола и провода к нему. Уложив и закрепив датчик, проведите провода от него тоже к терморегулятору.

Вот так выглядит контакт с закрепленными проводами

Схема подключения инфракрасного пола изображена на рисунке. Теперь к контактам подключают провода: снимают изоляцию с небольшого участка, оголенный проводник (проводники) вставляют в разъем контакта, обжимают пассатижами. Проверьте прочность соединения и заизолируйте куском битумной изоляции, которая идет в комплекте (два кусочка, один сверху, другой снизу, плотно прижав их друг к другу). Все провода заведите на терморегулятор, подключите по схеме, которая есть на его обратной стороне.

Подключение к терморегулятору зависит от его модели. Это один из вариантов

Подключение электропитание к терморегулятору должен выполнять квалифицированный специалист. После того, как питание подано, можно тестировать систему: выставляете температуру на 30оС, через несколько минут проверяете, хорошо ли греются полосы и не искрят ли соединения. Если все нормально, можно укладывать жесткое финишное напольное покрытие или основу под мягкие материалы.

Финишное покрытие ИК пола

Если на инфракрасный пленочный пол укладывается плитка, паркет или ламинат, все что нужно — раскатать защитную (полиэтиленовую или специальную) пленку. Она предохранит от попадания воды на токоведущие части во время эксплуатации и будет защищать от повреждений при укладке. Если используете ламинат, можно вместо пленки (или вместе с пленкой) использовать подложку. Существует, кстати специальная инфракрасная пленка под плитку.

Под плитку нужно уложить слой клея 1-2см, и после того, как он подсохнет, приступать к отделочным работам (клей и затирка для швов специальные — для теплого пола). Можно сразу класть плитку на клей, но толщина клея и плитки, должна быть не меньше 2см.

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Если будет использоваться мягкое напольное покрытие, необходимо для него сделать твердое основание. Это могут быть листы фанеры (10мм) или OSB, другой подобный материал. Он крепится к полу обычными саморезами или дюбелями. Только при закреплении твердой подложки нужно следить за тем, чтобы не попасть в токопроводящие полосы (медные и серебрянные). Желательно также разрушить как можно меньшее количество карбоновых полос. Завершив изготовление жесткого основания можно укладывать напольное покрытие — линолеум, ковролин, ковер и т.п. Главное — чтобы работал датчик температур и терморегулятор, которые предохранят пленку от перегрева.

Это вся укладка. Можете включать инфракрасный пол и греться. Кстати, пленку не обязательно укладывать на пол. Можете сделать себе инфракрасную стену или даже потолок. Есть даже специальные ИК пленки, которые устанавливают под навесные или натяжные потолки.

Мобильный теплый пол

Одно из главных достоинств ИК пленки — ее эластичность и достаточно высокая прочность. Использовать эти качества решили на полную катушку и сделали мобильный теплый пол. Это небольшого формата кусок греющего материала с терморегулятором и электрической вилкой, который можно переносить с места на место. Его можно скучивать и складывать. Можно уложить коврик в любое место и включить его. Мобильный теплый пол может быть сделан на основе инфракрасной карбоновой пленки, а может на основе кабельного мата или резистивной пленки. Естественно, ИК маты дороже, чем резистивные, но кроме обогрева оказывают еще и оздоравливающе действие.

Мобильный инфракрасный пол — коврик с терморегулятором

Если у вас остался кусок от монтажа, можно такой коврик сделать своими руками подключив кусок ИК пленки к проводам, тщательно заизолировав контакты. Затем провода подсоединить к стандартной вилке. Получится переносной инфракрасный обогреватель. Этот коврик вы можете класть под ноги, на кресло т.п.. Такой мобильный пленочный теплый пол выручит, если вдруг отказало отопление, или оно просто не справляется с аномальными холодами. Времени на подключение нужны считанные минуты. Единственное — нужно следить за тем, чтобы не было перегрева. Терморегулятора то в самодельном варианте нет, хотя можете подключить и его в купе с датчиком, но тогда коврик будет слишком уж дорогим.

Стержневой инфракрасный теплый пол

Этот инфракрасный пол назван стержневым из-за формы нагревательных элементов. Внутри изолирующего стержня находится композитный материал, в состав которого входит карбон, серебро и графит. Такое сочетание материалов к плюсам ИК излучения добавило очень неплохой бонус: система саморегулирующаяся. То есть она сама может уменьшать /увеличивать количество выделяемого тепла на каждом участке.

Стержневой инфрвакрасный пол выглядит так

ИК стержни соединяются медными проводами в изоляции. Подключение греющих элементов параллельное, что означает, что при повреждении одного или нескольких элементов вся остальная система работать будет. Но это касается стержней. Если вы перебьете соединительный провод, расположенный сбоку, работоспособность будет утрачена.

Параллельно соединенные карбоновые стержни скатываются в рулоны. Ширина их — 07-1,5м, длина — до 25метров. Номинальная мощность 110-250Вт/пог.м. На максимальной мощности обогреватель работает несколько минут до разогрева стяжки, затем количество тепла и потребляемая мощность значительно снижаются. Потому такие полы намного экономнее в эксплуатации, чем аналоги другой конструкции.

Монтаж ИК пола из стержней

Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2. Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию. Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.

Схема монтажа и подключения стержневого инфракрасного теплого пола

Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.

Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.

Подключение стержней

При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

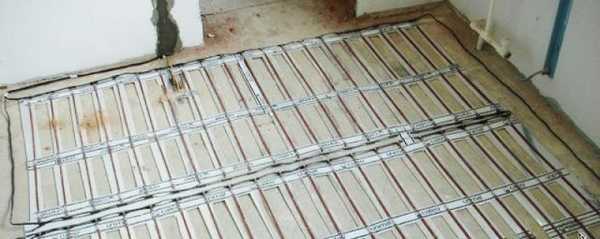

Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки

Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.

Укладка напольного покрытия на стержневой ИК пол

Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.

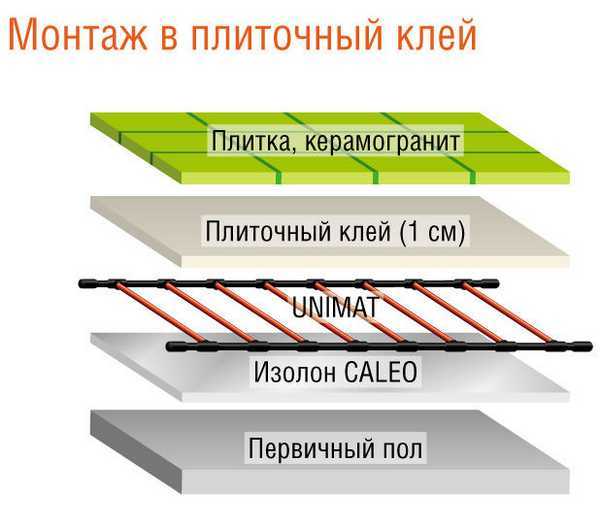

Монтаж инфракрасного стержневого пола под плитку

Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.

Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления

Итоги

Устройство инфракрасных теплых полов в несколько раз проще, чем аналогичных кабельных систем. Их несомненный плюс — полезное и приятное излучение, высокая скорость нагрева и меньшее энергопотребление (особенно выгодны с этой точки зрения карбоновые ИК полы). Недостаток: высокая цена и достаточно хлопотная и кропотливая электрическая сборка.

teplowood.ru
