Пленочный инфракрасный теплый пол: условия монтажа

В настоящее время пленочный инфракрасный теплый пол используется как основной вида обогрева в квартире, в загородном доме или на даче. Его можно даже использовать для обогрева лестниц, так как пленка легко принимает необходимую форму. Для работы с пленочным полом потребуется скотч, теплоотражающий материал, звукоизолирующая подложка толщиной 2-3 мм (можно использовать несколько слоев полиэтилена) или ДВП, оргалит, СМЛ, ГВЛ. Также сам теплый пол, в который входит термопленка в рулоне, зажимы, датчик температуры, терморегулятор, провода для подключения ИФ пленки и изоляция.

Требования к материалам и монтажу инфракрасного пола

Теплоотражатель заметно снижает тепловые потери при передаче тепла от ИФ пола в атмосферу. Нельзя использовать теплоотражающий материал, покрытый алюминиевой фольгой – это небезопасно. Он должен иметь слой металлизированной лавсановой пленки. Укладывая пленочный инфракрасный теплый пол под линолеум, ковролин и аналогичные покрытия, лучше взять теплоотражающий материал с мягкой основой – Изолон, Пенотерм НПП ЛП, Инфрафлекс или НПЭ-3003.

Это теплоотражатели на основе полиэстера или полиэтилена, покрытые металлизированным лавсаном с одной стороны. Укладка инфракрасного теплого пола под керамическую плитку, керамогранит, жидкий пол, ламинат или паркет требует применения теплоотражающего материала на твердой основе — Изолона ППЭ-0502 (кратность вспенивания 5-10) или технической пробки 2 мм толщиной. Самостоятельный монтаж пленочного инфракрасного теплого пола состоит из таких этапов:

1. Определите место на стене, где будет крепиться терморегулятор.
2. Для укладки термопленки должна быть приготовлена чистая и ровная основа.
3. На эту поверхность укладывается теплоотражатель. Между ним и термопленкой не должен оставаться воздушный зазор.
4. Листы теплоотражателя крепятся на скотч. Между собой листы тоже соединяются скотчем.

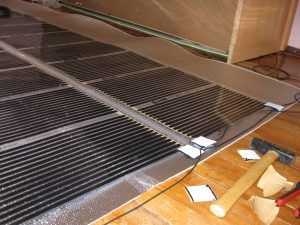

Затем термопленка разрезается по линиям отреза в размер помещения. Линии разреза указаны на пленке и находятся на расстоянии 17,4 см друг от друга. Чтобы уменьшить длину проводов, контакты термопленки нужно направлять в сторону стены с терморегулятором. Термопленку нужно раскладывать по полу медной полосой вниз. На медную полосу термопленки устанавливается контактный зажим и зажимается пассатижами. Одна сторона зажима должна находиться внутри ИФ пленки, а другая — снаружи медной полосы.

Все линии отреза на медной шине необходимо тщательно заизолировать. Внутренние серебряные контакты термопленки тоже изолируются по всему срезу. Термопленка крепится на теплоотражающий материал скотчем, чтобы при дальнейшем монтаже она не сдвинулась. Терморегулятор лучше установить недалеко от розетки, но подключать его к электропроводке лучше стационарно. В крайнем случае, можно подключать его и через розетку.

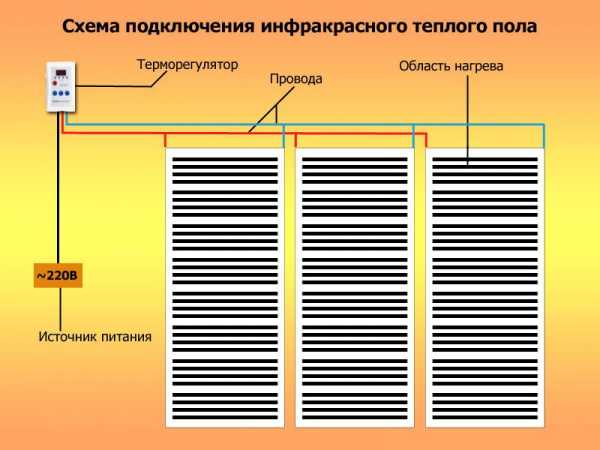

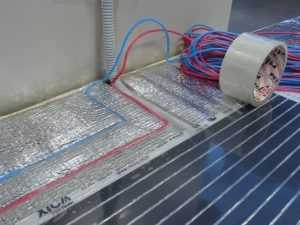

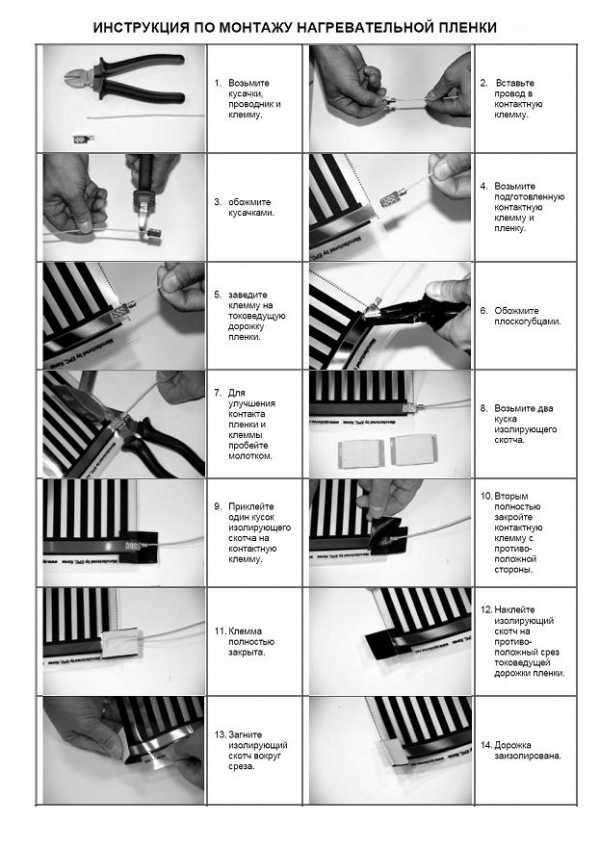

Далее укладывается монтажная проводка. Чтобы облегчить монтаж пленочного инфракрасного теплого пола, провода в комплекте идут двух цветов. Их нужно протягивать с одной стороны комнаты, чтобы они проходили под плинтусами. Концы проводов необходимо заранее зачистить, чтобы подключить их к зажимам и обжать пассатижами.

Проверьте надежность крепления провода в зажиме. Места подключения проводов к термопленке изолируются по примеру изоляции провода в конце полосы. Серебряные контакты также нужно заизолировать по всей длине среза. Подключение проводится по схеме, которая входит в комплект теплого инфракрасного пола. Датчик температуры пола устанавливается под термопленку под нагревательным элементом и крепится битумной изоляцией. В теплоотражателе делается углубление, чтобы на напольном покрытии не появились неровности.

Заключительный этап — подключение питания к терморегулятору. Подключать устройство мощностью больше 2 кВт необходимо через автомат. Тестируется пленочный инфракрасный теплый пол так: после включения температура пола устанавливается не больше 30 °С. Нужно проверить индикатором все подключения проводов к термопленке и качество изоляции по линии отреза. Сверху теплого пола укладывается полиэтиленовая пленка в качестве дополнительной защиты. Если сверху теплого пола настилается ламинат, то используется специальная подложка, которая идет в комплекте.

Требования безопасности

1. Нельзя подключать терморегулятор при включенном напряжении.
2. Нельзя накладывать полосы термопленки друг на друга.
3. Нельзя устанавливать температуру пола больше, чем 27-30°С.
4. Нельзя включать систему, пока не заизолированы все контакты и линии отреза.

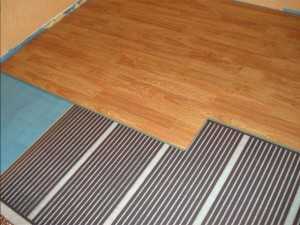

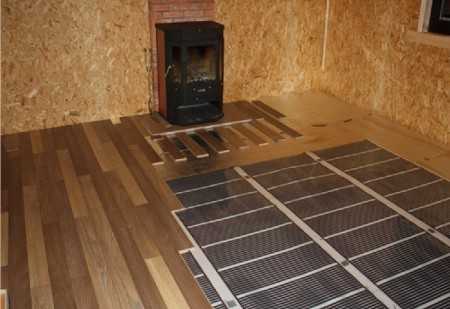

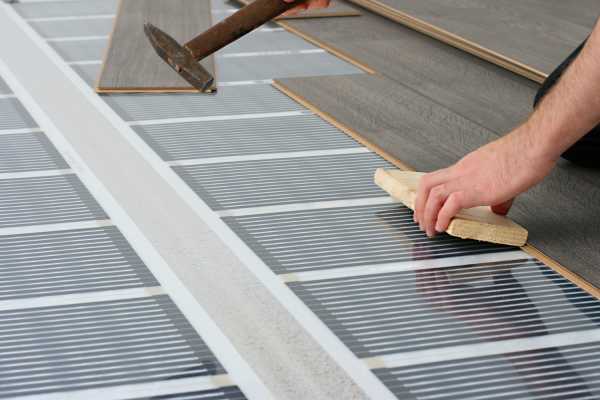

• Монтаж инфракрасного пола под паркет и ламинат

Укладывая инфракрасный пол под паркет или ламинат, следует использовать полиэтиленовую пленку. Монтируется инфракрасный пленочный теплый пол цена которого указана ниже в таблице, согласно инструкции, прилагающейся к любому комплекту. Приобрести комплект любого теплого пола в Нижнем Новгороде проще всего, сделав заказ в интернет-магазине компании-производителя.

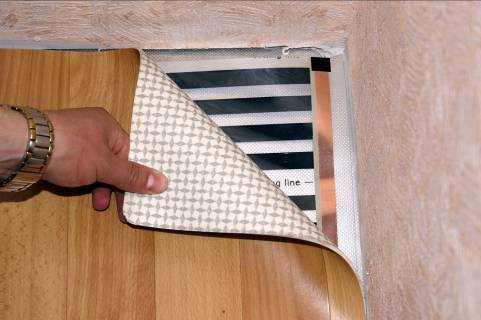

Монтаж инфракрасного пола линолеум и ковролин

Вместо ПВХ пленки следует использовать ДВП, ГВЛ, СМЛ, и т.д. напольное покрытие можно укладывать любым способом: на клеящуюся ленту, на клей, на битум, и т.д.

• Монтаж инфракрасного пола под керамическую плитку

Контакт термопленки и стяжки недопустим. Сначала укладывается полиэтиленовая пленка, а на нее — СМЛ 3-6 мм толщиной или ГВЛ толщиной 6-10 мм, которые крепятся дюбель-гвоздями. На них укладывается керамогранит или плитка. Дальше можно включить инфракрасный пол и устанавливать на терморегуляторе температуру не больше 30 °C.

Цены на инфракрасный пол в Нижнем Новгороде

В качестве примера взят наиболее популярный вид инфракрасного теплого пола CaIoriQue. Цены указаны на последний квартал 2013 года. В других регионах цены могут варьироваться из-за стоимости транспортировки и хранения.

Наименование товара	Мощность ИФ пола (Ватт на погонный метр)	Ширина рулона (см)	Где можно применять	Стоимость, $
Пленка US100х150 CaIoriQue	150	100	Ламинат, ковролин, линолеум	30
Пленка US100х220 CaIoriQue	220	100	Линолеум, паркет, ковролин, ламинат	30
Пленка US80х150 CaIoriQue	150	80	Ковролин, ламинат, паркет, линолеум	24
Пленка US80х220 CaIoriQue	220	80	Ковролин, ламинат, паркет, линолеум	24
Пленка US50х150 CaIoriQue	150	50	Ковролин, ламинат, линолеум	15
Пленка US50х220 CaIoriQue	220	50	Ковролин, ламинат, линолеум	15
Пленка US50х430 CaIoriQue	430	50	Промышленный обогрев	23
Пленка US50х90 CaIoriQue	90	50	Зеркало	15
Пленка US30х430 CaIoriQue	430	30	Промышленный обогрев	16

roomgood.ru

Пленочный теплый пол: использование, монтаж, минусы

С каждым годом можно наблюдать основательное повышение спроса на такие отопительные системы как пленочный теплый пол. Подобные системы появились сравнительно недавно, однако производители сразу дали им ряд высоких характеристик. К сожалению, практические наблюдения нередко не совпадают с той информацией, которую предоставляют производители.

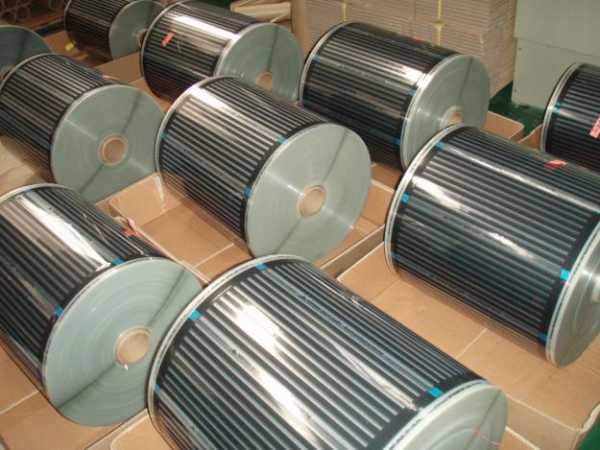

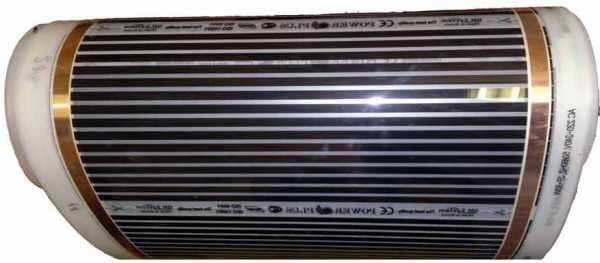

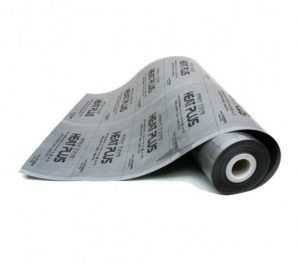

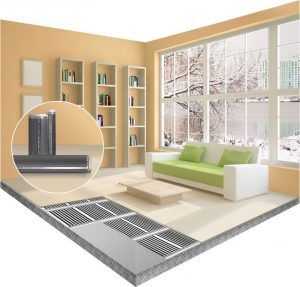

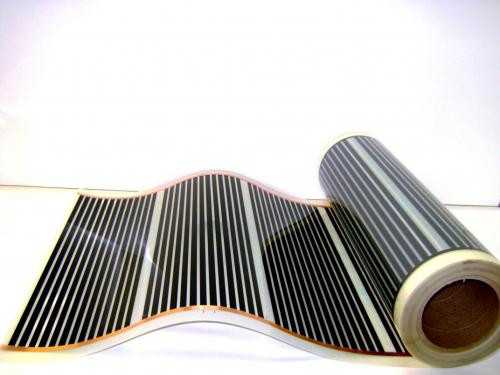

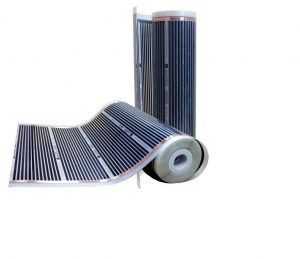

Сама пленка выглядит вот так

Одной из разновидностей систем теплого пола является пленочный теплый пол. С момента его появления на рынке начали появляться разнообразные слухи, встречаются даже противоречивые, касательно его основных характеристик, особенностей и недостатков. Если приобрести качественный материал и провести необходимые монтажные работы правильно, то система поможет сделать дом или квартиру комфортной и уютной, при этом с учетом минимальных временных и финансовых затрат. Правдивую информацию получить можно только путем опытных наблюдений, поэтому для начала предлагаем рассмотреть этот материал детально.

Что входит в состав

Использование инфракрасных пленок позволило решить проблему с моментальным обогревом помещения различной квадратуры. Они прочные и их установка не отнимет много времени. Пленочный теплый пол имеет и мобильную версию, что позволяет установить подобную конструкцию непосредственно под ковер или повесить на холодную стену. В принцип входит та же система, которая используется для установки под пол. Там так же находится термостат, который позволяет выставлять оптимальную для жителей температуру поверхности.

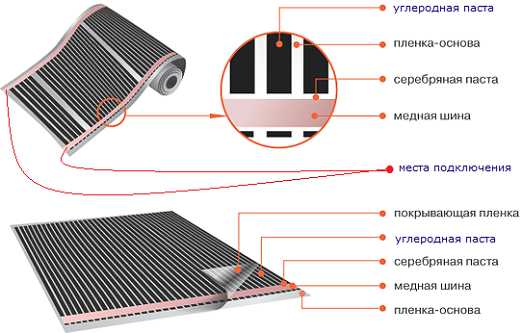

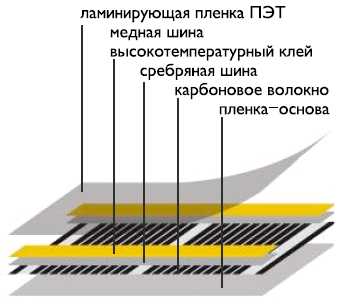

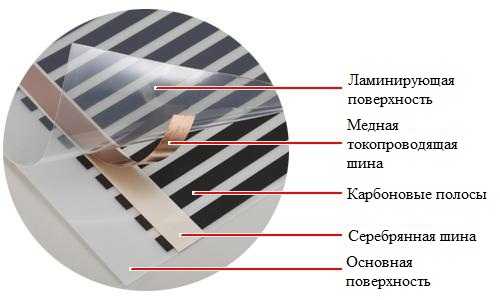

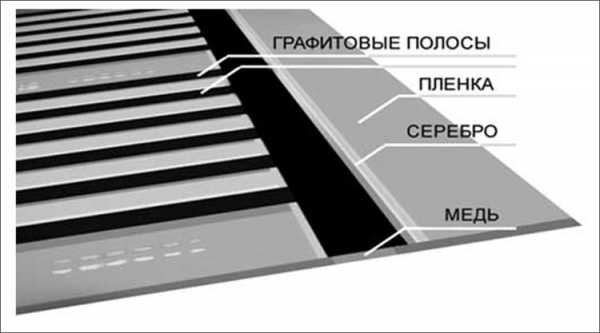

Схема состава

Такая система относится к категории переносных устройств. К тому же подобные пленки теплого пола используются в непредвиденных ситуациях. Для регулярного обогрева понадобится более дорогая и капитальная система. Если не учитывать финишное покрытие, то толковый мастер справится со средней квадратурой помещения за день. Состоит из ряда пленочных нагревателей и терморегулятора. Между полом и нагревательным элементом необходимо установить температурный датчик поверхности. Выходящие из него провода подключаются к терморегулятору.

Состав

Существует несколько основных моделей терморегуляторов. Их основная задача заключается в установке и дальнейшем отслеживании температурных показателей. Терморегулятор самостоятельно регулирует мощность подогрева, ориентируясь на установленные параметры. Терморегулятор электрических пленочных полов монтируется на любой участок стены. Системе необходимо регулярное питание от сети, в которой должно находиться не менее 210 В. Рекомендуется установить терморегулятор неподалеку от выключателя, таким образом теряется необходимость в закладке длинных проводов. Если мощность системы больше 2 кВт, то понадобится дополнительный автомат защиты.

Где используется

Большинство сразу задается очевидным вопросом: «А можно ли использовать пленочный теплый пол, если в качестве напольного покрытия планируется использовать кафель?» Ответ специалистов однозначен в этом вопросе: «Можно, но при этом необходимо использовать углеродную конструкцию.» Использование биметаллических материалов не рекомендуется.

Его можно использовать:

• с пробковыми листами;
• линолеумом;
• паркетом, ламинатом и другими напольными покрытиями, изготовленными из натурального дерева.

С какими покрытиями использовать

Одним из важнейших условий является установка качественного терморегулятора, который позволит подогревать необходимую площадь равномерно и в пределах 26⁰С. Этот температурный режим установлен не просто так. Если детально рассмотреть физические свойства напольного материала, можно прийти к выводу, что он будет подвержен структурным изменениям при достижении температуры в 27⁰С. Если разогреть поверхность больше, материал начнет деформироваться.

Монтаж системы

Теплые полы устанавливаются исключительно на заранее подготовленную поверхность. После этого возможен монтаж теплоизоляционного материала. Перед покупкой следует определиться с видом финишного покрытия. Возможно использование любого типа пленочного теплого пола, если в качестве финишного покрытия планируется использовать ковролин или линолеум. При этом необходимо учесть то, что в среднем, толщина одного листа составит порядка 4,5 мм. Все стыки необходимо обработать при помощи скотча. Если выбор пал на керамическую плитку, то рекомендуется использовать техническую пробку, которая прекрасно подойдет в качестве теплоизоляции.

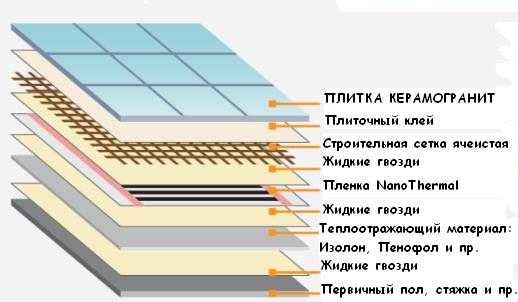

Схема укладки под плитку

Искомый материал должен иметь толщину порядка 2 мм. Перед тем, как провести монтаж теплых пленочных полов, следует определиться с расположением терморегулятора. Для этого составляется схема монтажных работ. Это позволит поместить используемый материал правильно. Для укладки должны быть выбраны участки без мебели, так как нет смысла подогревать диван или журнальный столик. Используемая технология подразумевает деление поверхности на полоски одинакового размера, габариты которых просчитываются производителем. Материал укладывается исходя из схемы. Должно быть полное соответствие заранее подготовленному плану.

---

Обратите внимание. Материал укладывается медными полосами внизу, в то время как все контакты должны быть направлены в сторону стены, где будет находиться терморегулятор.

---

Только после этого пленочный пол подключается к общей системе. Зажимы закрепляются на концах медных полос, после чего производится подключение контактных проводов. Все места подключения рекомендуется изолировать при помощи битумного материала. Это же следует сделать и с имеющимися разрезами с обратной стороны теплого пленочного пола. Только после этого производится подключение температурного датчика поверхности. Делать это необходимо с нижней части плёночного пола, после чего участок изолируется. Подключение к электросети производится только после подключения терморегулятора, при этом весь пленочный теплый пол уже должен быть уложен.

Теплый пол в разрезе

---

Обратите внимание. Перед тем, как произвести укладку финишного покрытия, пленочный пол тестируется на предмет равномерного подогрева поверхности. Если было принято решение использовать плитку, то уложенная стяжка должна находиться в полном покое порядка 3 недель, до ее полного высыхания. Только после этого систему можно эксплуатировать.

---

Особенности и недостатки

Зачастую производители пытаются максимально приукрасить возможные дефекты и последствия использования их продукции. Положительные характеристики всегда имеются, но так же стоит обращать внимание и на недостатки подобной системы, ведь используемая инфракрасная плёнка может скрывать некоторые сюрпризы.

Недостатки:

1. Если зажимы были установлены неправильно, это приведет к слабому соединению. В этом случае понадобится замена имеющихся контактов на новые.
2. Процесс монтажа может отнять много времени, о чем заявляет и сам производитель. Здесь речь идет как об опытных мастерах, так и любителях. Для достижения необходимого результата необходимо четко следовать предложенной инструкции.
3. Система считается надежной только в случае неуклонного соблюдения всех требований и рекомендаций. Скорых поломок следует ожидать в случае использования некачественного материала или самодеятельности.
4. Разрезать и разложить материал ровно может каждый. В большинстве случаев проблема возникает при подключении серебристых контактов.
5. Пленочный пол позволяет сэкономить на счетах по электроэнергии на 15% и более.
6. Подобная система не способствует сушке воздушных масс. А вот имеющуюся проблему касательно уровня влажности придется решать самостоятельно.
7. Монтаж системы не предусматривает наличие бетонной стяжки, однако при этом подразумевается, что используемая поверхность должна быть полностью ровной. Неровное покрытие приведет к разрыву пленки.
8. Необходимо прочное и ровное основание, толщина которого может составить 3 см.

Преимущества:

• способны оказать противоаллергическое воздействие;
• необходимые работы направленные на монтаж не составят труда, так как нет необходимости в бетонной стяжке;
• несущественный уровень инерции нагрева, что дает возможность разогреть поверхность в считанные секунды;
• для выполнения монтажа понадобится не более пары часов;
• стоимость необходимых работ более чем доступна;
• дает возможность использовать любые разновидности финишных покрытий;
• поддержание уровня влажности на оптимальном уровне, при этом воздушные массы подвергаются ионизации;
• толщина используемого материала составляет не больше миллиметра;
• не наносит вреда организму;
• способна вынести существенные нагрузки;
• его использование со временем устранить все неприятные запахи;
• равномерность прогрева;
• при желании, можно подключить теплый пол к системе умного дома;
• возможность экономии касательно коммунальных платежей.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

советы по выбору и укладке

Инфракрасный плёночный тёплый пол всё больше и больше приобретает своих почитателей.

И это вполне оправдано, так как технические характеристики данной системы оправдывают все надежды потребителей. Это один из способов решения обустройства энергоэффективного жилища.

Принцип работы

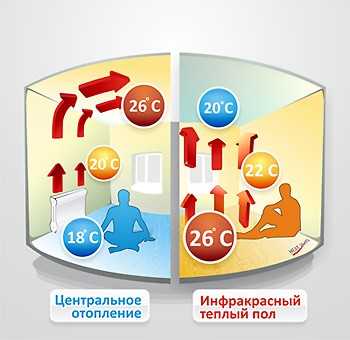

ИК-полы обогревают в первую очередь самого человека и предметы в комнате

Популярность плёночных инфракрасных полов объясняется его принципом функционирования. Даже учитывая тот факт, что источником питания является электричество, использование плёночного тёплого пола является более экономичным и безопасным.

Суть его заключается в излучении инфракрасных тепловых лучей, которые обогревают окружающие предметы и непосредственно самих обитателей. Впоследствии нагреваемые предметы начинают отдавать полученное тепло, и таким способом обогревают помещение.

Такой способ обогрева позволяет ощутить тепло ещё до полного прогревания воздуха.

Преимущества и недостатки

Для более детального ознакомления и понимания принципа работы рассмотрим все плюсы и минусы инфракрасных плёночных полов.

Преимущества:

• полное отсутствие электромагнитных волн;
• благодаря тому, что подключение элементов системы выполнено параллельным способом, выход из строя полностью исключается;
• монтаж плёночных полов можно осуществлять на любую поверхность как на горизонтальную, так и на вертикальную;
• обеспечивается равномерное прогревание поверхности пола;
• технология монтажа довольно простая и допускается обустройство своими руками;
• ИК пол можно демонтировать, например, во время переезда;
• можно обустраивать в помещениях любого назначения, даже с повышенным уровнем влажности;
• покрытие полов может быть любого вида;
• очень высокий показатель теплоотдачи, до 97%.

Строго соблюдайте правила эксплуатации

Несмотря на все положительные моменты, следует отметить и недостатки:

• неукоснительное соблюдение всех правил эксплуатации, хотя это требование выдвигается для любых типов тёплых полов;
• применение только как сопутствующее отопление, так как происходит быстрый нагрев и быстрое остывание воздуха;
• неустойчивость к механическим воздействиям.

Основные виды

Несмотря на то, что данный вид полов появился сравнительно недавно, существуют разные его разновидности. Ознакомимся с ними более подробно. Сами плёночные инфракрасные тёплые полы представляют собой волокно, размещённое между двумя слоями плёнки.

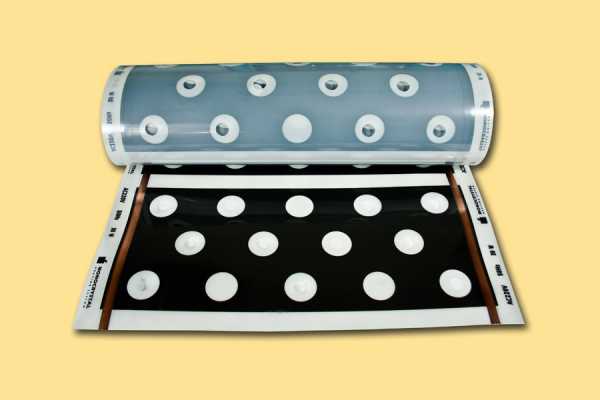

Плёнка, которая размещена со стороны обогревания, является гибким, прочным материалом и хорошим диэлектриком. По составу самого нагревающего элемента плёночные полы можно подразделить на:

• углеродные;
• биметаллические.

Более востребованный первый подтип. В стержневых ИК тёплых полах нагревательным элементом является карбоновый стержень, которые соединён с проводом. Именно такая система может сэкономить на затратах электроэнергии около 60%. Но следует отметить высокую стоимость тёплых полов с карбоновыми стержнями.

Монтаж ИК пола своими руками

Следует отметить, что монтаж тёплого плёночного пола состоит из нескольких этапов, которые необходимо тщательно изучить и стараться выполнять их неукоснительно.

Это довольно дорогой материал и неправильно выполненный процесс монтажа может повлечь за собой некоторые проблемы.

Подготовка проекта

При подготовительных работах необходимо составить план раскладки материала, при этом учитывают тот факт, что раскладывать плёночный пол в тех местах, где будет располагаться мебель не стоит. Поэтому, рассчитывая количество необходимого материала, необходимо вычесть из общей площади помещения площадь, которую будет занимать мебель.

Обращаем внимание на то, что для достижения наиболее высокого эффекта функционирования теплых полов занимать они должны минимум 80% от всей площади. В случае, если будет обеспечено дополнительное отопление, то не менее 40%.

После того, как рассчитана площадь отапливаемой поверхности, приступаем к расчёту мощности системы. Допустимая мощность составляет 150 – 220 Вт/м².

В итоге проект должен содержать такие данные:

• цифру покрываемой площади;
• показатели максимальной мощности;
• отметки, которые указывают места установления терморегуляторов;
• указание направления укладки плёночных полос;
• число полос.

Ко всем показателям прикладывается чертёж для выполнения монтажа.

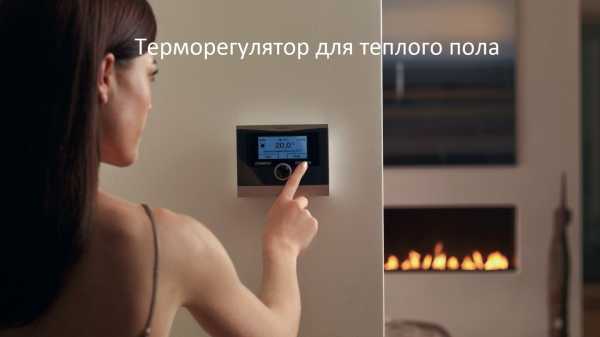

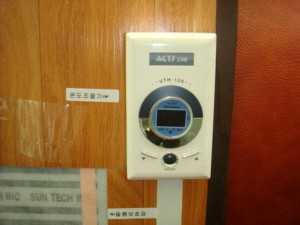

Установка терморегуляторов

На каждый комплект пленки монтируется свой терморегулятор

Для возможности контролировать уровень отопления необходимо устанавливать специальные терморегуляторы. Количество их напрямую зависит от площади отапливаемой поверхности.

На каждый комплект ИК тёплого пола необходимо монтировать свой регулятор.

Установка терморегулятора обеспечивается на высоте не менее 15 -20 см от уровня отделки пола. Самой оптимальной и удобной является высота 1 м, которая соответствует высоте установки розеток.

Располагать терморегулятор рекомендуется на стене, которая размещена перпендикулярно раскладки полос плёночного ИК пола.

Технические требования при монтаже

Если плёночный пол будет обустраиваться самостоятельно, то предварительно необходимо ознакомиться с правилами безопасности и советами по подготовке материала.

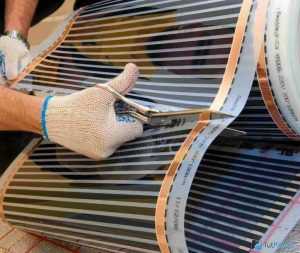

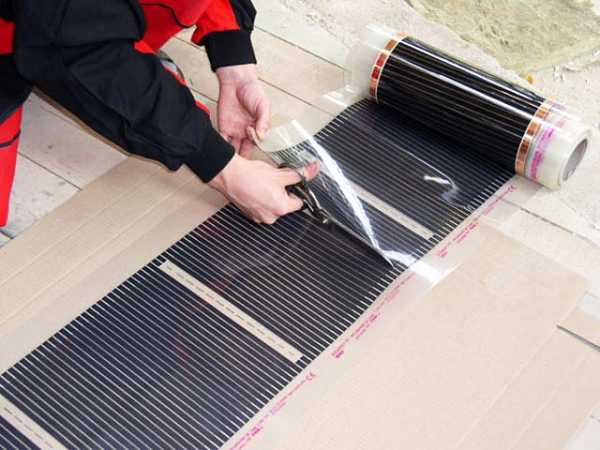

Ик-пленку можно разрезать ножницами

Так как материал достаточно хрупкий и его целостность может во время монтажа пострадать, то необходимо обеспечить:

1. Ограничить на материал механических воздействий. Например, хождения по нему, установки тяжёлых предметов или инструментов. Рекомендуется использовать мягкую подложку толщиной не менее 5 мм.
2. Исключить подключение к источнику питания, если материал свёрнут в рулон.
3. Нельзя ломать, изгибать или перерезать кабель для нагревания.
4. Инфракрасную плёнку тёплый пол нельзя укладывать при температуре минус 5⁰ и ниже.

Необходимо предварительно подготовить места для установки терморегуляторов. В процесс подготовки проводится штробление стены для проводки и обеспечиваются специальные углубления для регуляторов. Подробности укладки нагревателя под ламинат смотрите в этом видео:

Рекомендуется помещать проводку в специальную гофру. Это упростит выполнение работ по техническому обслуживанию.

Подготовка поверхности

После этого приступаем к подготовке полов. Плёночный инфракрасный тёплый пол необходимо укладывать только на идеально ровную и чистую плоскость. Допустимое отклонение плоскости по отношению к горизонтальному уровню не должно превышать более 3 мм.

Также поверхность следует обработать грунтовкой. Последним этапом перед укладкой тёплого пола – укладка гидроизоляционной плёнки и теплоизоляционного материала. Данный процесс поможет повысить степень обогрева помещения, так как тепло не будет уходить вниз.

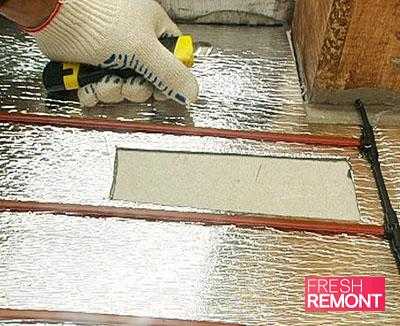

Теплоизоляцию укладывают фольгированной стороной к полу.

Укладка материала

Раскладку начинаем с определения направления полос плёночного пола. Специалисты рекомендуют класть полосы по длине помещения. Данный способ сократит количество разрезов плёнки при изменении направления.

Обращаем внимание на основные правила, которые необходимо соблюдать при укладке тёплого пола:

1. Первая полоса располагается на расстоянии коло 10 см от стены или к какому-либо предмету в комнате. Но данное расстояние не должно превышать 40 см.
2. Разрезать плёнку в намеченных местах, которые размечены друг от друга на расстоянии 25 см друг от друга на полосе плёнки.
3. Полосы размещать необходимо на расстоянии друг от друга не менее чем на 1 см.
4. Длина одной полосы не должна превышать показатель 8 м.

После всех проведённых подготовительных работ приступают к укладке самого тёплого пола по такой схеме:

• выполняем разметку согласно проекту;
• нарезаем заблаговременно полосы нужной длины;
• укладывается полоса на поверхность медной стороной вниз;
• по краям полосы точечно приклеивают к утеплителю скотчем.

На концы медных срезов необходимо установить специальные зажимы из металла. Зажим необходимо выполнять аккуратно и не допускать перекосов.

Подключаем к обустроенным зажимам провода и изолируем концы медных шин в местах срезов. Подробнее смотрите в этом видео:

При выполнении данного процесса следите за соблюдением требований параллельного подключения проводов.

Не забудьте прикрепить датчики терморегулятора

На уровне второй секции плёнки устанавливаем датчик для терморегулятора. Обустраивается он под плёнкой. Чтобы обеспечить его целостность при последующей ходьбе, в теплоизоляционном материале вырезают небольшое углубление под датчик.

По окончании данных работ проводят тестовое испытание функционирования тёплых полов и в результате положительных результатов приступают к укладке чистового напольного покрытия.

Функционирование тёплых полов считают успешным, если во время испытания:

• отсутствует посторонний шум;
• отсутствует процесс искрения;
• происходит равномерный нагрев плёнки.

Дополнительно необходимо убедиться в надёжности соединений.

Некоторые рекомендации по эксплуатации

После того, как выполнены все работы по укладке тёплых полов и чистовой отделке поверх них, необходимо постоянно соблюдать некоторые рекомендации:

• в случае попадания воды на ИК пол необходимо отключить его от питания и произвести его естественную просушку;
• запрещено устанавливать какие-либо крепления на полу в местах размещения тёплого пола;
• не разрешается расстилать ковры или устанавливать мебель в местах нахождения ИК полов.

gurupola.ru

Инфракрасная пленка для теплого пола, технические показатели

Наблюдения за воздействием солнца на окружающий мир позволили ученым найти инновационный способ обогрева помещений – с помощью инфракрасных лучей. И способ этот сегодня очень популярен, но, все же, не все люди знакомы с ним на практике. Чтобы понять принцип способа, следует поначалу понять, что такое инфракрасная пленка для теплого пола какие разновидности она имеет и как применяется на практике.

Преимущества и недостатки

Практика показывает, что укладка инфракрасного теплого пола обладает рядом преимуществ. Это по достоинству оценили многие владельцы частных коттеджей и городских квартир по всей стране.

Если знать основные плюсы этого материала, то это позволит сформировать максимально адекватное представление об ИК пленке как основы отопительных систем:

• простая технология монтажа — выполнить установку и подключить теплые полы на инфракрасном излучении действительно несложно даже с минимальным опытом в подобных вопросах. Монтаж электрополов и водяной системы требует заливки цементной стяжки или затягивания клеевым составом, что в несколько раз сложнее. Отсутствие этих сопутствующих работ позволяет несколько сэкономить;
• возможность совершить ремонт без дополнительных трудностей. Отремонтировать инфракрасные теплые полы своими руками вполне возможно, если какой-либо элемент системы пришел в негодность;
• универсальность — установка инфракрасного теплого пола может осуществляться для любого типа напольного покрытия без выполнения специальной стяжки пола. Это качество позволяет применять технологию в частных домах и городских квартирах с разным дизайном интерьера;
• высокая степень надежности — пленка отличается долгим сроком службы, редко дает сбои, прекрасно справляясь с возложенными на нее функциями. Большинство производителей предоставляют десятилетнюю гарантию на пленочную продукцию для теплых полов. Но справедливости ради отметим, что датчики температуры и терморегуляторы прослужат 7-8 лет, после чего их потребуется заменить;
• экономный расход электроэнергии — максимальный уровень экономии такой системы достигается при температурном режиме полов — 21˚C, что вполне подходит для жилого дома;
• быстрый прогрев и высокий комфорт за небольшой промежуток времени. Через несколько минут после включения системы отопления на основе инфракрасной пленки можно почувствовать, как нагревается пол;
• способность пленки насыщать воздух аэроионами, которые выступают в качестве естественных антиоксидантов. Это приводит к уничтожению вредных микробов, устранению неприятных ароматов, позволяет уменьшить пыль в воздухе;
• отсутствие шума при работе инфракрасного пленочного отопления.

Это далеко не все плюсы, которыми обладает инфракрасная пленка. Есть у материала и свои минусы:

• необходимость соблюдать схему установки и правильно соединять контактов пленки;
• при монтаже системы потребуется позаботиться о тщательной подготовке основания;
• крайне важно при работе соблюдать технику безопасности. В противном случае моно получить удар током;
• на пол с ИК пленкой нельзя ставить слишком тяжелые предметы мебели.

Виды инфракрасных пленок для теплого пола

Инфракрасная пленка сегодня очень часто используется для инновационных систем обогрева помещений. Это частные коттеджи и городские квартиры, торговые сооружения разной формы, размера. Но годится ли одна и та же пленка с инфракрасным излучением для создания системы отопления абсолютно всех помещений? Нет, для каждого конкретного случая стоит подбирать материал определенного вида со свойственными только ему эксплуатационными параметрами. Поэтому важно понимать, чем различные виды этого материала отличаются друг от друга.

Строение разных видов ИК пленки, а также принцип их функционирования схожи между собой. Наиболее популярны сегодня материалы Rexva, Power Plus, Caleo, Монокристал, Теплоног и другие. Все они становятся источником теплового излучения, нагревают отделку, а затем воздух в помещении. Проще говоря, такой материал выступает основой для экономных систем отопления.

Отличаются они максимальным уровнем температуры, до которого пленка может нагреться. Этот показатель является главным фактором влияющим на специфику монтажа и варианты применения того или иного вида ИК пленки. Именно исходя из того параметра все инфракрасные пленки существующие сегодня моно разделить на три вида: низкотемпературные, высокотемпературные, универсальные.

К примеру, максимальная температура разогретой ИК пленки достигает 50 градусов, что не подходит для линолеума или ламината, а актуально для мраморных, плиточных, керамзитных полов. Для ламината нужно подобрать пленку с максимально достижимым уровнем нагрева до 27 градусов. К низкотемпературным видам относятся ИК пленки Heat-Plus, Rexva Xica и другие. Существует и универсальная греющая пленка, которая применяется для всех типов поверхностей. Например, Heat Life, Eco Heat, Excel.

Если самостоятельно определиться в выборе марки и размера ИК материала не получилось, лучше посоветоваться с опытным консультантом в магазине или послушать мнение тех людей, которые уже приобрели и организовали в своем доме инфракрасную систему теплых полов.

Power Film

Монокристалл

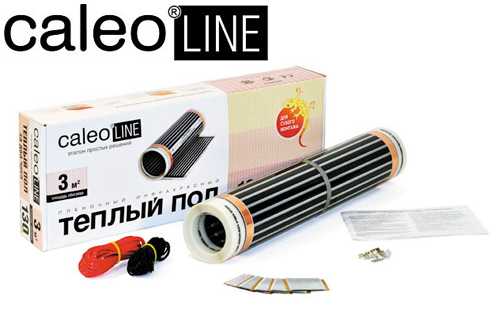

CALEO

RexVa

Структура и принцип действия

Инфракрасная пленка признана инновацией последних лет, которая привлекла внимания огромного числа покупателей. Принцип функционирования ИК пленки идентичен процессу излучения тепла солнцем. Ее применение обеспечивает человека возможностью сформировать в своем доме здоровый микроклимат и снизить материальные траты на покупку теплоносителя. Иными словами, инфракрасное излучение способно нагревать поверхности, что нашло применение в жилых и торговых помещениях.

Структура ИК пленки, вне зависимости от марки, размеров и стоимости представлена в таблице.

Составная часть	Функции
Греющий элемент	Ответственен за трансформацию электрической энергии в тепло.
Фольга	Выполняет функции электрического проводника, обеспечивающего равномерное распределение тепла по поверхности материала.
Ламинирующая пленка	Обеспечивает изоляцию и защиту рабочих элементов от влаги, механического повреждения.
Нагревательные элементы, помещенные в прочную, стойкою к высоким температурам пленку	Обеспечивают нагрев пола.

Структура

Характеристики

Нагрев пола начинается уже с того момента, как электрический ток поступит на нагреватель. Он сквозится через греющиеся детали, преобразовываясь в тепловую энергию. Последняя посредством контактного метода от излучателя поступает на двустороннюю пленку ПЭТ, после чего обе стороны материала начинают продуцировать тепло. То есть, инфракрасная пленка становится источником излучения тепла.

Ввиду того, что на пути тепловых волн первым встречается отделочный материал, он нагревается и становится комфортным для ног человека.

В зависимости от того, какая пленка на основе инфракрасного излучения применяется при обустройстве теплых полов в доме, а также какие нагревательные элементы с ней сочетают, различают несколько вариаций инфракрасного пленочного пола. К примеру, сегодня производители изготавливают следующие разновидности инфракрасных теплых полов, отличающиеся по принципу функционирования:

• пленочные инфракрасные полы — представляют собой слоистую систему из двух слоев полимерной пленки и слоя волокна между ними. Нагретая пленка такого типа характеризуется высоким уровнем гибкости, стойкости к износу. Также добавим, что она выступает отличным диэлектриком. Система делится на подвиды, исходя и состава нагревающего элемента: углеродный (на основе карбона и графита) и биметаллический (на основе меди и алюминия). Иными словами, инфракрасный пол пленочного типа являет собой слой пяти миллиметровой толщины с полосками из нагревательных элементов карбонового типа или медных токопроводящих шин с серебряным напылением. Нагревается пленка за счет электросети, к которой подсоединяют систему при помощи терморегулятора;
• стержневой теплый пол на основе инфракрасной пленки, особенностью которого является карбоновые стержни. Они обеспечивают нагрев пленки. Согласно исследованиям, это очень экономичная система, которая позволяет снизить расходы на обогрев более, чем на половину. Но карбоновые стержневые полы имеют высокую цену, потому менее распространены в наши дни.

Принцип работы

Схема подключения

Пленочный

Стрежневой

Технические характеристики

При монтаже ИК пленки для теплых полов важно ориентироваться в технических параметрах материала:

• источник питания для такой системы – это бытовая электросеть с уровнем напряжения 220 Вт;
• основные физические параметры ИК пленки: толщина — 0,4 мм, ширина — 0,5 м, 0,8 м, длина варьируется от 0,25 м до 50 м;

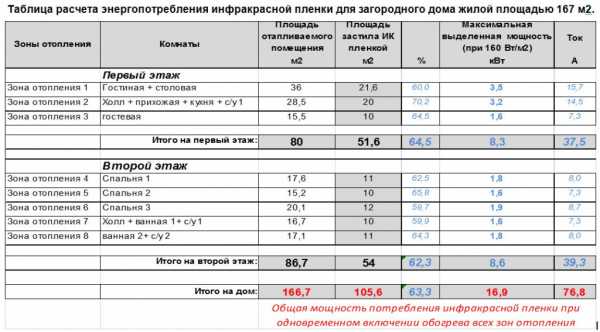

• уровень энергопотребления 1 кв м материала составляет 140 Вт либо 150 Вт, исходя из его ширины. Это среднее значение, поэтому рекомендуем узнать точный расход электроэнергии электрическим теплым полом, чтобы знать какие затраты он понесет;
• нагревается материал за счет графитового излучателя;
• максимальный температурный режим, которого достигает пленка при нагреве от источника питания, составляет 55°C;
• температура, при которой пленка плавится, составляет показатель свыше 240°C. Именно по этой причине ее считают безопасной и активно используют в жилищах;
• экономия потребления электроэнергии для жилого помещения с инфракрасным полом может достигать двадцати пяти процентов;
• гарантия на материал у опытных производителей составляет около 10 лет. Поэтому многие покупатели предпочитают именно этот вид отопления для своих домов. На дешевый продукт неизвестного происхождения гарантии может не быть.

Изучив данные о технических параметрах ИК материала, можно сделать вывод о его экономичности, безопасности и компактным размерам. Именно поэтому инфракрасная пленка нашла столь широкое применение при создании систем отопления инновационного характера.

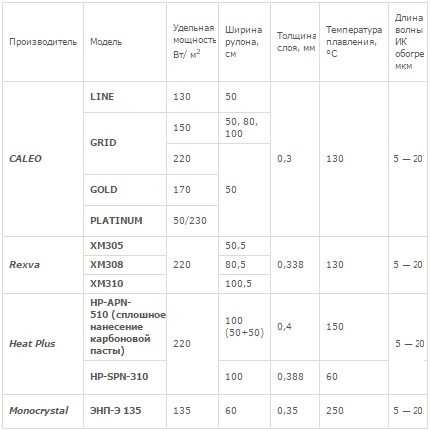

Технические характеристики в зависимости от вида и производителя

Меры безопасности

Чтобы подключение инфракрасного теплого пола не омрачилось проблемами техническими проблемами или угрозой для здоровья человека, важно соблюдать меры безопасности при работе с таким материалом. Придерживайтесь простых правил, и теплые полы будут радовать своим качеством, долгим сроком эксплуатации, надежность:

• располагайте полосы инфракрасной пленки таким образом, чтоб они находились на небольшом расстоянии от стеновой поверхности. Оптимальное значение этого параметра находится в пределах 15-35 см;
• полотна, по мнению опытных мастеров, нельзя укладывать внахлест. Это только повысит уровень пожароопасности материала. Между полотнами ИК пленки должно присутствовать определенное расстояние. Специалисты уточняют, что оптимальное значение в данном случае составляет 5 мм;
• установку терморегулятора осуществляйте не ниже, чем 10-25 см от уровня пола;
• не рекомендуется стелить пленочный материал в длину более чем 8 м, иначе это повысит риск возникновения пожара;
• специалисты с большим опытом в подобных вопросах не рекомендуют укладывать ИК полы в помещении, если ему характерны повышенный уровень влажности и температура воздуха ниже нуля;
• не стоит допускать пересечения проводов, соединяющих ИК материал и терморегулятор. Иначе, риск возникновения пожара повысится;
• укладка таких полов должна выполняться аккуратно, без спешки, так, чтобы не образовывались изгибы или изломы;
• материал нельзя фиксировать на поверхности пола шурупами;
• некоторые виды полов на основе инфракрасного излучения можно придавать монтажу только с применением фирменных зажимов. Они должны присутствовать в комплекте с пленкой.

Отметим, что инфракрасная пленка позволяет сформировать в комнате здоровый микроклимат. Воздух не будет пересушен.

Но тут главное, выполнять работу по всем правилам и нормам. И если монтаж материала довольно просто выполнить самостоятельно, то подключение пленочного теплого пола на основе инфракрасного излучения стоит доверить профессиональному мастеру. Тогда проблем с обогревом дома точно не возникнет.

Применяйте специальные зажимы

Не используйте шурупы

Терморегулятор устанавливается на расстояние 8 см

Не устанавливайте во влажных помещениях

Не монтируйте впритык к стене

Нельзя устанавливать внахлест

Видео

vannayasovety.ru

отзывы об этом виде обогрева, монтаж своими руками под плитку, что это такое

Жители многоэтажных домов прекрасно знают, что такое угловая квартира и как там холодно. Что же делать? Установить пленочный теплый пол, отзывы о котором по большей части положительные.

Коротко о системе пола

Современная система отопления

На смену водяному и электрическому способу обогрева пола пришел новый способ поддержания оптимальной температуры — инфракрасный пленочный теплый пол. Система основывается на принципе инфракрасного излучения, которое очень напоминает солнечный обогрев. Пол состоит из тонкого пленочного покрытия, в котором в полиэстеровой пленке запаяна карбоновая паста. Она и служит излучающим элементом.

Надежность и безопасность электроподключения системы гарантируется обработкой соединений серебряным припоем, а само подключение совершается через терморегулятор. Следует добавить, что электрический ток проходит через медно-серебряные проводники. Отличие карбонового элемента обеспечивает высокий уровень теплопроводности, что, по сравнению с кабельным вариантом обогрева, позволяет систему потреблять меньшее количество электрической энергии.

Принцип работы заключается в следующем: инфракрасные лучи нагревают предметы, которые находятся в помещении, а также человеческое тело, а не воздух. Поэтому в комнате воздух не пересушивается, а люди ощущают постоянное тепло. Плюс такого излучения в том, что оно проходит через любые поверхности и барьеры, поэтому стелить на такой пол можно любое покрытие.

Тепло от такого покрытия может пройти через любое непрозрачное тело. Инфракрасное излучение достигает стен и потолка, отдает тепло любому предмету и поверхности, которое размещено на его пути. Все, что нагревается, в свою очередь, отдает тепло человеку, а также нагревает при этом воздух в помещении.

Положительные моменты

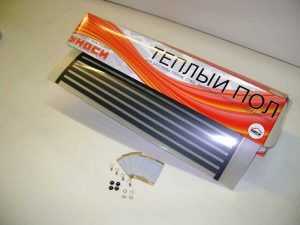

Пленка в рулоне

Делая систему обогрева пола, не нужно приобретать крепежные элементы, ведь пленка легко разворачивается по всей площади пола. Для подключения системы нет нужды вторгаться в общую систему водяного отопления. Необходимо лишь позаботиться о точке подключения к электрической сети. Все необходимые модули подключают параллельно, поэтому при поломке одного из них система бесперебойно продолжит свою работу.

Чтобы эффективнее распределить тепло по всей площади пола, полосы пленки укладывают плотно друг к другу. Если возникает проблема в количестве потребляемой электроэнергии, производитель предлагает 2 варианта подключения: 220 или 150 Вольт. Для экономии лучше воспользоваться прибором в 150 Вольт, в комплект которого входит понижающий трансформатор.

Еще одним существенным преимуществом теплого пленочного пола является возможность установки его не на всей площади, а в конкретном диапазоне квартиры — месте для детских игр, под рабочим или обеденным столом, возле детской кроватки. Приятно и то, что отопительная система имеет долгий срок службы, и ее в любой момент можно демонтировать, перевезти в другое помещение.

Все знают, что утеплить балкон и лоджию тяжело, ведь выводить туда трубы центрального отопления не разрешается. А вот установить там теплый пленочный пол с инфракрасным излучением — оптимальный вариант.

Установить такую пленку можно своими руками, но обязательно перед этим провести сплачивание полов, заделать щели и убрать зазоры. Поверхность пола должна быть идеально ровной. Единственно, что следует поручить специалисту, подключение к электрической сети.

Поверх пленочного пола можно монтировать ламинат или ковролин, виниловое покрытие или линолеум. Что касается кафельной плитки, здесь главным пунктом станет правильный монтаж с использованием армирующей сетки из стекловолокна, которую необходимо по всему периметру прибивать ударными дюбелями. При этом размер слоя нанесенного клея не должен быть меньше 15 мм, а само средство для склеивания должно быть предназначено именно для теплых полов.

Минусы системы подогрева

Схема устройства пленки

Чем больше площадь отапливаемого пола, тем больше скрытых контактов. В сравнении с кабельной системой подогрева, это много. Поэтому самым важным этапом монтажа пленки станет тщательный контроль мастеров, работающих с верхним слоем пола. Всю систему необходимо протестировать, дабы потом не проводить демонтаж.

Если покупатель захочет провести самостоятельную укладку пленочного пола, он может столкнуться с некоторой проблемой: и продавцы, и техническая документация плохо или неточно объясняют клиенту процесс монтажа пленки под кафель. В результате многие укладывают кафель неправильно, после чего он начинает отслаиваться.

Отзывы покупателей

Многие шарахаются в ужасе от всего нового и ультрасовременного, но ведь когда-то даже обычная лампочка была инновацией. Правда, далеко не все продавцы умеют правильно рекламировать физические свойства изделия, что впоследствии и отпугивает большое количество покупателей.

Фанаты напольной системы

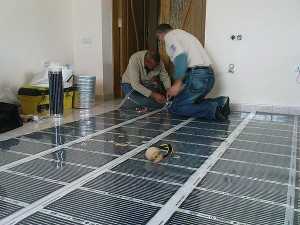

Монтаж инфракрасного отопления

Те, кому действительно нравится разработанная система подогрева пола, не упускают возможностей и утепляют такой пленкой все поверхности: стены и потолок.

Есть такие умельцы, которые находят достаточно необычный способ использования пленки, ведь ее можно крепить практически к любой поверхности, даже к плоскости с изогнутыми формами.

Хорошие отзывы оставляют клиенты о теплом пленочном поле «Термо ДАР». Так, можно говорить о его достаточно низкой стоимости, значительной экономии электроэнергии и долговечности.

Защитники такой системы обогрева отмечают, что инфракрасное тепло применяется в медицине для излечения многих болезней, поэтому о негативном воздействии на организм человека не может быть и речи. Возможность регулировки теплоотдачи позволит выстроить систему электропотребления под каждый семейный бюджет. Положить такой пленочный пол разрешается под любой вид покрытия, поэтому ограничений в этом плане нет. Полностью безопасное изделие гарантированно прослужит 15 лет.

Единственно, что стоит учесть при использовании такого пола: на него нельзя устанавливать тяжелую мебель, стелить одеяла, ставить вазоны или коробки. В противном случае пленка может перегреться и выжечь покрытие пола.

Люди, тестирующие пленочный пол Q-term, в большинстве случаев остались довольны своим приобретением. Легкость в монтаже и отсутствие необходимости обязательного вскрытия полов привлекает, ведь пленку можно постелить даже под ковролин и в любой момент перенести в подходящее для этого место.

Клиенты выделяют простоту эксплуатации, быстрый и равномерный нагрев по всей площади пола, а воздух при этом не пересушивается. Комфорт, уют и тепло будут обеспечены.

Неплохие отзывы о полах с инфракрасным обогревом Rexva, которые известны на рынке обогревающих изделий с 2005 года. Покупатели выделяют хороший процент энергосбережения — 40%. Потому что на 1 кв. м пленочный пол затрачивает от 35-100 Вт. Отмечают быстрый прогрев пола, всего за 20-30 минут работы обогревающей системы.

Для тех, кому необходимо гарантированно равномерное распределение тепла по всей площади пола и отсутствие локальных перегревов в отдельных местах, можно порекомендовать пленочный пол с графитовым наполнителем EMS-500-P. Именно эта система проводит самый быстрый нагрев. Покупатели рекомендуют включать обогрев только по необходимости и не оставлять систему включенной на целый день.

А вот самая тонкая пленка теплого пола у фирмы NanoThermal. Ее особенно рекомендуют устанавливать в ванной комнате, ведь она прекрасно себя показывает даже под керамической плиткой.

Ярые противники пленки

Подложка укладывается между пленкой и ламинатом

Противники пленки трезво смотрят на расценки и понимают, что если 1 кв. м такого отопительного прибора потребляет 220 В, то комната площадью в 20 кв. м — около 4,4 кВт за сутки. После определенных расчетов получается, что месяц такого интенсивного блаженства обойдется приблизительно в 150 долларов. А если умножить это на количество комнат в квартире, выходит очень дорого для среднестатистического жителя.

Да, дорого. Но специалисты утверждают, что такое потребление возможно только при включении пола на всю мощь. Обычно клиенты используют возможности подогрева лишь наполовину, то есть расход в сутки будет равен приблизительно 100 Ватт.

Если затронуть тему фирм, изготавливающих такие системы, можно вспомнить о товаре «ТермоДАР». По словам продавца, на упаковке не указана фирма-производитель со всеми реквизитами, отсутствуют технические характеристики. Это свидетельствует о том, что в случае инцидента клиенту некуда будет обратиться за возмещением.

Конечно, не умолкают приверженцы старых технологий, которые очень переживают за детскую безопасность. Бывают ведь случаи, когда ребенку настолько интересно, что находится под ковром, что он начинает ковыряться там. А вдруг в этот момент у него будет нож или другой острый предмет? Смущают и неровности на стыках пленки.

Уютное тепло или опасность?

Регулятор температуры

Все новое всегда воспринимается с опаской. А ведь, возможно, лет через 5 именно такой теплый пленочный пол будет привычным и необходимым звеном отопления жилого помещения. Для этого нужно просто подождать несколько лет, а в это время испробовать продукцию. Достаточно низкая стоимость всей системы и предельная простота установки помогут полюбить новый способ обогрева.

Если же сомнения не дают сделать первый шаг навстречу новому и неизведанному, можно попробовать пленочный пол для небольшой площади. Например, для места под рабочим столом. Убедившись в эффективности и безопасности, можно будет приобрести изделие для всей квартиры.

remontmechty.ru
