Какой лучше выбрать вентилятор — обзор бытовых вентиляционных систем

Не знаете, как правильно подобрать осевой, центробежный или канальный вентилятор для системы вентиляции? В этой статье я приведу краткий обзор различных видов бытовых вентиляторов, и расскажу, какой вариант лучше выбрать для каждого конкретного случая.

Краткий обзор бытовых вентиляторов

Этот обзор может расцениваться как полноценная инструкция по выбору вытяжного или нагнетательного вентилятора для домашней вентиляционной системы с принудительной циркуляцией воздуха.

Назначение и основные функции

Нормальное функционирование бытовой системы вентиляции с естественной циркуляцией воздуха становится возможным, благодаря незначительному перепаду атмосферного давления на участке между входным отверстием приточного тракта и выходным отверстием вытяжного тракта.

Для нормальной работы вентиляции важно одновременное соблюдение следующих условий:

1. Чтобы обеспечить необходимую разницу атмосферного давления,  нужно чтобы выходное отверстие было расположено на высоте не менее 4 метров выше относительно уровня входного отверстия.
2. Для обеспечения высокой пропускной способности при малой скорости движения воздуха, необходимо использовать воздуховоды большого сечения.
3. Форма поперечного сечения вентиляционных каналов тоже имеет значение. Она должна быть максимально приближена к окружности, а внутренняя поверхность должна быть однородной и гладкой, чтобы не создавать турбулентных завихрений воздушного потока.

Схема принудительной вентиляции в квартире

При включении в схему вентиляционной системы электрического вентилятора, соблюдение приведенных выше условий становится не обязательным по следующим причинам:

1. Разница давления воздуха между нагнетательным и вытяжным трактом обеспечивается за счет работы крыльчатки вентилятора, поэтому перепад высот в данном случае не имеет никакого принципиального значения;
2. В системах принудительной вентиляции скорость движения воздушного потока существенно выше, поэтому воздуховоды даже небольшого сечения обладают более высокой пропускной способностью;
3. Нагнетательные или вытяжные вентиляторы позволяют создавать в системе более высокий перепад давления, чем в случае естественной воздушной тяги, поэтому сопротивлением внутренних поверхностей и турбулентными завихрениями, в большинстве случаев можно пренебречь;

Принудительная вентиляция с рекуператором тепла

  Обратите внимание!

Максимальная скорость движения воздуха в системах естественной вентиляции составляет 1 м/с, в то время как в системах с принудительным нагнетанием или откачиванием воздуха, его поток может двигаться со скоростью не менее 3 м/с.

Разновидности бытовых вентиляторов

Практически все бытовые вентиляторы приводятся в действие электрическим двигателем.  Разные модели отличаются между собой по мощности двигателя, частоте оборотов, производительности, максимальному рабочему давлению, типу используемой крыльчатки, принципу подачи воздуха, размеру, весу, и многим другим параметрам.

Все существующие модели условно можно разделить на несколько видов:

1. Наиболее простые, но в то же время самые распространенные модели, которые чаще всего используются в быту — это осевые электрические вентиляторы;

Осевой канальный вентилятор

2. Более производительными считаются модели с центробежной схемой нагнетания воздуха. Они способны создавать более высокое давление, и развивать большую скорость движения воздушного потока;
3. Одной из разновидностей таких моделей является система с диаметральным расположением лопастей, однако по причине громоздкой конструкции, она практически не используется в быту;
4. Канальные вентиляторы применяются для установки внутри воздуховодов. Они отличаются небольшими размерами и относительно невысоким уровнем шума.

Центробежный канальный вентилятор

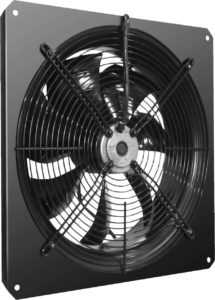

Осевые вентиляторы

Осевой, или другими словами, аксиальный вентилятор получил такое название потому,  что в процессе его работы направление движения воздушного потока расположено на одной оси с плоскостью рабочей крыльчатки. Такая схема получила широкое распространение в бытовых системах проветривания:

1. Электрические двигатели подобных устройств, как правило, обладают низкой потребляемой мощностью, поэтому являются достаточно экономичными, и могут работать длительное время без остановки;
2. Аксиальные бытовые вентиляторы не способны развивать высокое давление, однако при этом их мощности оказывается достаточно для постоянной смены всего объема воздуха в помещении. Такой режим работы позволяет обеспечить равномерный воздухообмен на протяжении всего времени работы, поэтому его можно использовать и как вытяжку, и как вентилятор охлаждения;
3. Осевая схема нагнетания воздуха имеет простейшую конструкцию, которая представляет собой прямоточный воздушный канал, с расположенной в нем крыльчаткой и приводным электродвигателем, поэтому цена таких устройств существенно ниже, чем стоимость других, более сложных моделей.

Схема монтажа вытяжного вентилятора

Обратите внимание!

Еще одним преимуществом осевых вентиляторов является наиболее низкий уровень шума, среди других подобных устройств, поэтому они чаще всего используются в качестве вытяжки для проветривания кухни, бани, ванной комнаты, санузла, и других бытовых помещений.

Вытяжные и нагнетательные вентиляторы центробежного типа

Для работы сложных вентиляционных систем с большим количеством воздуховодов и большой протяженностью нагнетательных и вытяжных каналов требуются высокопроизводительные промышленные вентиляторы. Они способны за короткое время перемещать большой объем воздушных масс. Чаще всего для решения подобных задач используются устройства центробежного типа.

Они работают следующим образом:

1. Рабочий орган машины представляет собой внешний металлический кожух из нержавеющей или оцинкованной стали, внутри которого на шариковых подшипниках установлен вращающийся барабан.
2. Стенки барабана содержат большое количество радиально установленных лопастей, которые во время вращения увлекают за собой поток воздуха, тем самым придавая ему вращательное движение.
3. Под действием центробежной силы частицы воздуха отбрасываются от центра вращающегося барабана к внутренней стороне металлического кожуха, после чего, сжимаясь в замкнутом пространстве, направляются к выходному отверстию нагнетательного тракта.

Промышленные радиальные вентиляторы приводятся в действие мощными электрическими двигателями, которые работают в постоянном или циклическом режиме, и включаются в работу вручную или при срабатывании датчиков автоматической системы климатического контроля.

Устройство и принцип работы центробежного вентилятора

  Обратите внимание!

Центробежные электрические вентиляторы одинаково эффективно могут работать как на подачу, так и на удаление воздуха, поэтому, в зависимости от типа подключения, их можно использовать в системах как приточной, так и вытяжной принудительной вентиляции.

Канальные вентиляторы

Канальные устройства предназначены для установки внутри воздуховода, или в разрыве магистральной линии подачи/удаления воздуха как самостоятельный или вспомогательный рабочий механизм приточно-вытяжной вентиляции.

Среди главных отличительных особенностей канальных вентиляторов можно выделить следующие эксплуатационные качества:

1. Чаще всего изготавливаются по осевой схеме, поэтому отличаются компактными размерами и невысоким уровнем шума.
2. Легко устанавливаются своими руками, как в проектируемые, так и в существующие вентиляционные каналы.
3. Продаются в широком ассортименте различных моделей, которые отличаются между собой по габаритным размерам, форме, производительности, и другим техническим параметрам, поэтому подобрать подходящее устройство не составит особого труда.

Центробежный вариант канального вентилятора

Обратите внимание!

Я советую отдавать предпочтения вентиляторам с лопастями из пластика, нержавеющей стали или других коррозионностойких материалов, поскольку в атмосферном воздухе всегда содержится водяной пар, а системы вентиляции и кондиционирования воздуха имеют повышенную склонность к образованию конденсата.

Многозональные вентиляторы

В системе централизованного дымоудаления, а также в системе вентиляции и кондиционирования воздуха в частном жилом доме удобно использовать многозональное устройство. Оно представляет собой высокопроизводительный вентилятор центробежного типа, устанавливаемый в техническом помещении, например в подвале или на чердаке.

Он имеет такие отличительные особенности:

• На корпусе многозонального вентилятора расположены несколько соединительных фланцев для подключения вытяжных или нагнетательных воздуховодов;
• Каждый из них может независимо обслуживать различные жилые или хозяйственно-бытовые помещения;
• Таким образом, одно устройство может полностью обеспечить работу системы приточно-вытяжной вентиляции всего жилого дома.

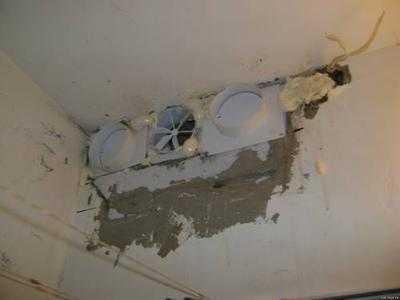

Многозональные вентиляторы имеют несколько патрубков

Советы и рекомендации

Для того чтобы сделать правильный выбор бытового вентилятора, в зависимости от его предназначения и выполнения конкретных поставленных задач, следует придерживаться следующих правил:

1. Для эффективного проветривания ванных комнат и санузлов необходимо подбирать устройство осевого типа с номинальной производительностью не менее 30 м³/час;
2. В помещениях с повышенной влажностью, например в душевой или в бане, уровень защиты электрической части устройства должен быть не ниже IP 65;

Встраиваемый в стену проветриватель с вентилятором

3. Оптимальную производительность вытяжки для кухни несложно определить, умножив ее общий объем на 10. Например, объем кухни размером 4 х 3 м, с высотой потолков 2,8 м будет равен 33,6 м³, соответственно производительность вытяжного вентилятора должна быть не менее 330 м³/час;
4. Производительность вытяжки для жилых помещений определяется по похожей схеме, однако в данном случае, суммарный объем помещения следует умножать не на 10, а на 3;
5. Если вам нужно быстро нагреть помещение, можно использовать электрические тепловентиляторы для дома. В таких моделях перед крыльчаткой нагнетателя воздуха установлен электрический нагревательный элемент.

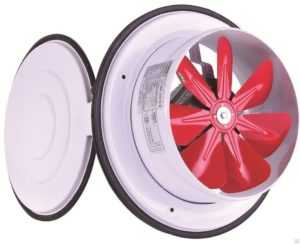

При остановке двигателя створки обратного клапана автоматически закрываются

  Обратите внимание!

Чтобы не допускать нежелательного попадания охлажденного воздуха с улицы в помещение, все бытовые вентиляторы должны быть оборудованы обратным клапаном.

Заключение

Теперь вы понимаете, что наиболее оптимальный вариант для домашней вытяжки — это осевой вентилятор. Особенности установки подобных устройств можете посмотреть на видео в этой статье, а если у вас есть свои предложения, напишите их в комментариях.

Другие статьи на нашем сайте

Похожее

stroymasterclass.ru

БЫТОВОЙ ВЫТЯЖНОЙ ВЕНТИЛЯТОР – подбираем для каждой комнаты

В условиях современного жилья, перенасыщенного различной бытовой техникой, традиционная система естественной вентиляции часто стала не справляться со своей задачей. Тогда на помощь пришел еще один прибор – бытовой вытяжной вентилятор.

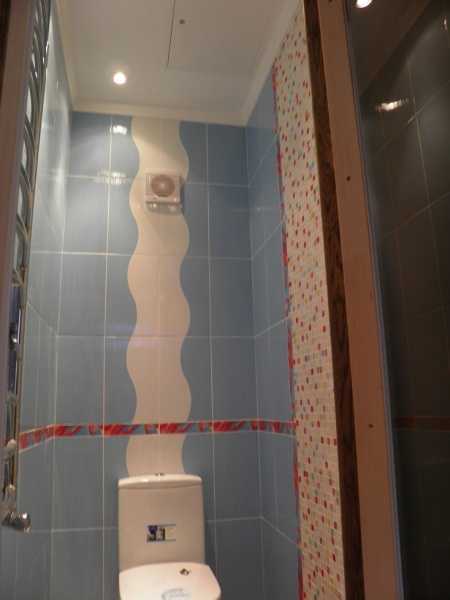

Вентиляторы для туалета

Если естественная вентиляция в туалете работает плохо, то будет вполне достаточно поставить там простейший вентилятор. За час ему достаточно «перегонять» до 30 кубических метров, а монтируется он в вентиляционный вход вместо стоявшей там решетки.

Обычно, чтобы прибор работал только в нужный момент, его питание подключают к выключателю света в туалете. Есть модели, включающиеся потягиванием шнурка или такие, где вентилятор снабжен таймером. В этом случае он спустя пару минут после покидания вами насиженного места включится автоматически, а, проработав заданное время, так же самостоятельно отключится в ожидании следующего сеанса.

Стандартные модели вентиляторов стоят меньше всего и вполне доступны по цене всякому человеку. Шнурок делает его немного дороже, а таймер повышает цену уже значительно – примерно в полтора раза. Часто бывает так, что у туалета, ванной и кухни существует общий воздуховод — в таком случае полезен будет обратный клапан, который воспрепятствует обмену запахами между помещениями.

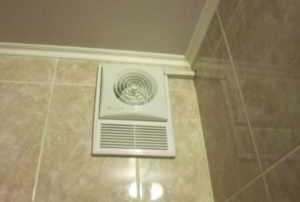

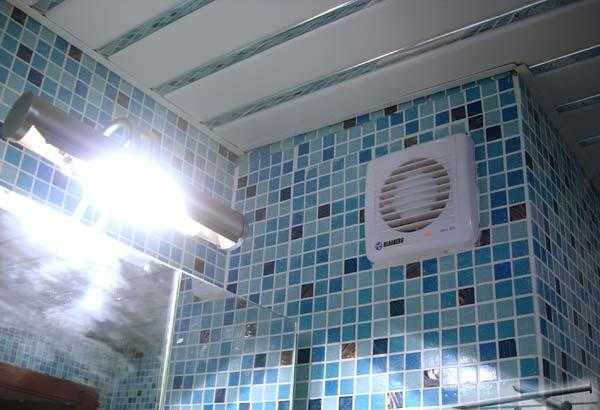

Вентиляторы для ванной

В ванной комнате полезно смонтировать бытовой вытяжной вентилятор, имеющий брызгозащитное исполнение. С ним вода не проникнет в воздуховод, и не случится короткого замыкания. Он также весьма недорог, но если вы захотите купить модель с контроллером влажности, то придется иногда удвоить плату. При повышении влажности до установленного порога, вентилятор включится и удалит влажный воздух. В такой ванной зеркало не будет потеть, и даже можно будет сушить белье.

Вентиляторы для комнат

Иногда приходится вентилировать также жилые комнаты, но при выборе подходящей модели, объем помещения умножается только на 3, а не на 10. Есть и другой подход – на каждого обитателя комнаты должно приходиться в час 30 кубометров. Такие бытовые вентиляторы найти несложно в специализированных магазинах или на строительных выставках. Но в современных квартирах с герметичными стеклопакетами и пуленепробиваемыми дверями такой техники окажется недостаточно. Поскольку в такую квартиру воздуху неоткуда проникнуть, и потребуется установка сложной системы вентиляции, подающей воздух во все помещения. Для комнаты желательно выбирать бесшумные вентиляторы, поскольку они своим гулом не будут отвлекать вас от сна или отдыха – в противном случае постоянное «жужжание» лопастей вентилятора многих будет попросту раздражать.

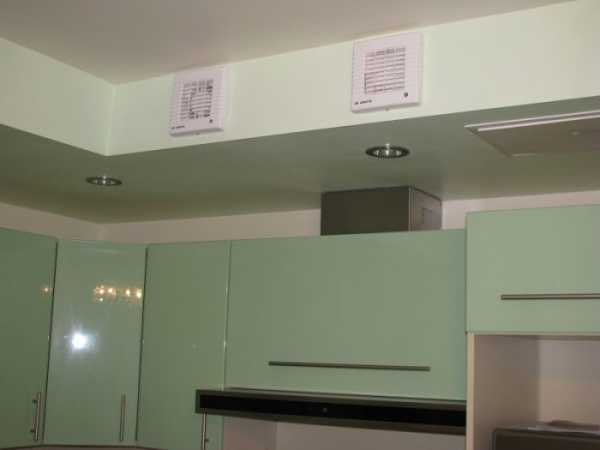

Вентиляторы для кухни

На кухне нужен особенно интенсивный воздухообмен, поэтому прибор потребуется более мощный, чем в других помещениях. Его производительность можно рассчитать так: из увеличенной на порядок кубатуры кухни вычесть объем, занимаемый габаритной мебелью. К тому же, на кухне можно не ограничиться только вытяжкой, но оборудовать и приток с помощью вмонтированного в окно кухни вентилятора. При умеренной стоимости оконного вентилятора в базовой комплектации, добавление разного функционала делает его уже весьма дорогим.

remonta-v-kvartire.net

Вентилятор вытяжной — что это, характеристика, предназначение, виды, как выбрать, установка

Когда в доме существует неприятный запах, об уюте и комфорте говорить нечего. Предотвратить ситуацию помогут освежители воздуха, но часто проблема бывает в том, что в помещении плохо работает система вентиляции. В этом случае в местах скопления неприятных запахов устанавливают вытяжные электровентиляторы.

Своевременно проведённое вентилирование способствует предотвращению образования плесени и распространения зловоний по всей квартире. Особенно прибор пригодится хозяевам помещений, которые курят в туалете и не хотят, чтобы запах от выкуренных сигарет распространялся по всему помещению.

Краткая характеристика вытяжного вентилятора

Содержание статьи

Устройство представляет собой небольшой предмет, который за счёт быстрого кручения лопастей перегоняет воздух по каналам системы вентиляции. При этом он не нарушает процесса естественного воздухообмена, если не имеет обратного клапана.

Предназначение

Электровентилятор для вытяжки играет важную роль в местах скопления лишней влаги, дыма или запаха. Неблагоприятные факторы способствуют образованию плесени в ванной или появлению копоти на потолке.

Чтобы устранить такие проблемы необходимо быстро и своевременно восстановить содержание воздуха до нормального состояния. Именно тогда вентилятор для вытяжки позволяет решить этот вопрос.

Место установки

В домах и в квартирах способы прогона воздуха в помещении отличаются между собой. Сложность вытяжной системы напрямую влияет на расположение вентилятора. Они могут располагаться:

• на стене;
• на потолке;
• в канале.

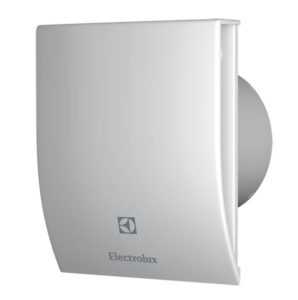

Настенный и потолочный вентилятор (или накладной) монтируется напрямую. Он крепится к основанию вентиляционной шахты, которая проходит сквозь стену или потолочное преграждение. Встречается также смешанный вариант, когда вытяжка работает через стену и потолок одновременно.

Канальные электро вентиляторы монтируются в вентиляционную трубу, а не в её основании. Такое устройство может прогонять воздух одновременно из нескольких комнат, например, из ванной и туалета.

Минус один – неудобное обслуживание. Доступ к ним обычно закрыт, потому что труба для вентиляции проходит за стенами или потолком комнаты.

Виды вентиляторов

От формы лопаток и самого электро вентилятора зависит направление перемещения захватываемого воздуха и от скорости его захвата. Для вытяжки санузла применяются осевые и центробежные модели.

Первая группа представляет собой изделия, где есть ось и вращающиеся лопасти на ней. Моторчик располагается за этой системой. Вентилятор устанавливается в ванных или в туалетах с малой площадью. Имея небольшую производительность, низкий уровень шума и приемлемую цену, данное изделие считается самым популярным из всех представленных в магазине.

Центробежные напоминают крутящийся барабан с лопастями по его бокам. Быстрое кручение подхватывает воздух и прогоняет его в вентиляционный канал. Такие устройства рекомендуется устанавливать в больших помещениях и в промышленности.

Для экономии электроэнергии, пространства для установки и меньшего шума следует выбирать модели с загнутыми назад лопастями. Такие электро вентиляторы могут создавать много шума, создаваемого внутри трубы.

Как выбрать вытяжной вентилятор?

Широкий ассортимент подобной продукции заставляет задуматься о будущей покупке. От внешнего вида, технических характеристик зависит и стоимость изделия.

Желая купить качественный товар, потребитель может сильно переплатить и установить мощный и дорогой вентилятор, хотя для своего жилища ему подошла бы модель проще и дешевле. На что же стоит обратить внимание?

Внешние признаки

Вентилятор для вытяжки может иметь различную форму и цвет решётки, которые никаким образом не влияют на технические характеристики. Корпус должен быть изготовлен из пластика. Изделию присваивается определённый класс защиты от влаги (желательно не менее IP 24).

Способ воздухообмена

Данную характеристику принято называть производительностью прибора, то есть количество удалённого воздуха за час. Измеряется в кубических метрах.

Чем больше обслуживаемое помещение, тем выше должен быть воздухообмен. Для ванн и туалетов обычных квартир достаточно установить вентилятор с производительностью от 100 до 120 куб. м/час.

Уровень шума

Электровентилятор может работать как в ночное, так и в дневное время. Если устройство будет использоваться с 11 вечера до 7 утра, следует выбирать модели до 30 дБА. Для остального времени подходят в жилых помещениях все приборы, достигающие максимально допустимый уровень шума до 55 дБА.

Тип монтажа

Простыми в установке считаются настенные вентиляторы. Они меньше издают шума и устанавливаются в отверстие воздуховода, а не внутри его.

Мощность устройства

Перед выбором задумайтесь, продолжительное ли время будет работать вытяжной вентилятор? Если ответ отрицательный, следовательно, и мощность необходимо подбирать незначительную для этого устройства. Длительный период работы слабомощного прибора может привести к его быстрой поломке.

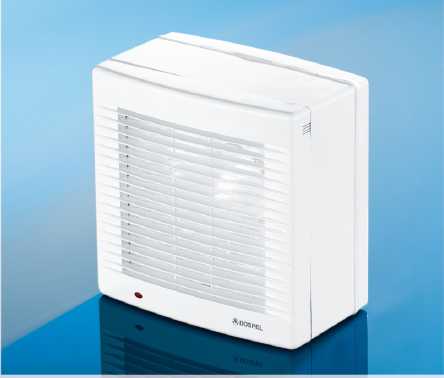

Наличие обратного клапана

Устанавливается на некоторые виды вентиляторов. В отключенном состоянии он препятствует проникновению в помещение других неприятных запахов, попадающих из соседних квартир по вентиляционной трубе. Есть минус обратного клапана – отсутствие естественной вентиляции. В этом случае прибор должен работать постоянно.

Способ включения

Вентиляторы могут включаться:

• автоматически при нажатии клавиши электроосвещения;
• вручную с помощью выключателя;
• с помощью датчика движения или влажности.

Автоматические устройства позволяют экономить электроэнергию, если вовремя отключать свет и не допускать высокой влажности в ванной.

Установка и подключение вытяжного вентилятора

В процессе ремонта или после него до установки необходимо продумать систему электроподключения устройства. Провода можно протянуть до укладки плитки внутри канала или пустить их снаружи через вентилятор.

До установки необходимо обесточить дом или квартиру, чтобы избежать удара электрическим током. Затем провести следующие шаги:

• Снять заднюю панель прибора и протянуть через неё провода.
• Закрепить провода в клеммах прибора. Белый — крепится к зажиму с маркировкой L, а сине — белый (нулевой) — к N.
• Закрепить переднюю деталь вентилятора и проверить его работоспособность.
• Если прибор работает исправно, приступают к его креплению.

Справка! Устанавливать вентилятор к керамической плитке проблематично из-за трудоёмкости изготовления отверстий для крепёжных болтов. Чаще всего такой метод крепления заменяют обычным склеиванием боковых частей электровентилятора и стен канала.

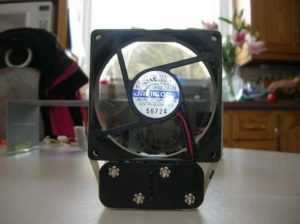

Вентилятор своими руками

Чтобы сэкономить и не тратить время на поиски необходимого прибора некоторые хозяева стараются сделать вытяжной прибор самостоятельно.

Инструменты и материалы для работы:

• кулер от компьютера с мощностью 12 В, шириной 120 мм;
• пластиковый лист;
• зарядное устройство от сотового телефона;
• ножовка;
• выключатель;
• отвёртка;
• маркер и рулетка.

Внимание! Подобная система вентилирования предназначена для небольших площадей, таких как ванная комната, туалет, подвал или подсобное помещение.

Пошаговая инструкция

Установку подобного устройства лучше всего производить до укладки кафеля. Лист пластика, на который будет крепиться кулер, должен быть спрятан в стене под плиткой или пластиковыми панелями. Работу производить необходимо следующим образом:

• Взять кулер и приложить его к листу. Обвести его по контуру.
• Ножовкой вырезать отверстие. Обрезать края листа на расстоянии, достаточное для того, чтобы закрепить его на стене.
• Привинтить к вырезанному отверстию кулер.
• Соединить блок питания с выключателем и кулером.
• Проверить работоспособность прибора.
• Закрепить изобретение на стене саморезами и винтами.

Важно! Если выключатель не нужен провода можно соединить напрямую. Устройство также усовершенствуется, добавляются новые детали. При этом следует помнить, что кулер обладает малой мощностью.

Заключение

Таким образом, читателю предоставлена полная информация о вытяжных вентиляторах, их видах, особенностях и характеристиках. Данный материал позволит быстро выбрать необходимый товар или создать прибор самостоятельно.

setafi.com

инструкция, фото и видео-уроки, цена

Для обеспечения оптимального баланса между притоком и вытяжкой воздуха сегодня широко применяются вытяжные кухонные вентиляторы. Связано это в первую очередь с тем, что технические характеристики устаревших вентканалов в зданиях старой постройки не соответствуют возрастающей нагрузке – а значит,  воздух из кухни необходимо удалять принудительно.

Кухонный вентилятор для вытяжки воздуха

Очистка воздуха в кухне

Баланс притока и вытяжки

Одним из важнейших показателей, определяющих, насколько комфортно вам будет в помещении, является качество воздуха. И если для прочих комнат вашего дома этот показатель просто нужно учитывать, то для кухни его важность является первостепенной.

Связано это, естественно, с процессами приготовления пищи, в ходе которых:

Схема движения воздушных потоков

• Активно сжигается кислород;
• Образуются угарный и углекислый газы;
• За счет испарения жидкости повышается влажность;
• Появляются неприятные запахи.

Все это крайне отрицательно сказывается на уровне комфорта, а потому кухня является именно тем помещением, в котором обязательно нужно поддерживать оптимальный баланс между притоком и вытяжкой воздуха (узнайте также о самых удачных вариантах планировки кухни с вентиляционным коробом в углу).

В чем же заключается этот баланс?

• Как правило, кухни оборудуются вытяжками, расположенными над плитой. Главная задача вытяжки  – в процессе приготовления пищи активно удалять загрязненный воздух в вентиляционные ходы здания или во внешнюю среду.
• Вместе с вытяжкой специалисты часто рекомендуют использовать вытяжные вентиляторы для кухни. Такое устройство может быть как альтернативой вытяжке, так и дополнением к ней: по большом у счету, вытяжной кухонный вентилятор выполняет те же задачи.

Обратите внимание! Одновременное включение вытяжки и вентилятора, установленных в одном и том же вентиляционном канале, может привести к полной блокировке воздухоотвода у всех соседей, расположенных выше. Учитывайте это, планируя размещение приборов в кухне.

• Чтобы устройства вывода работали эффективно (т.е. реализовывали всю заложенную в них проектную мощность), необходимо позаботиться также и о притоке свежего воздуха. Способов обеспечения оптимального притока несколько, и самый простой заключается в регулярном проветривании.
• Также с целью оптимизации притока специалисты рекомендуют оставлять зазор между полом и нижней частью кухонной двери.
• И все же оптимальный путь решения данной задачи – установка автоматического приточного клапана в стену или на окно. Это устройство обеспечить поступление воздуха в помещение в зависимости от активности работы вентилятора, и при этом убережет кухню от переохлаждения.

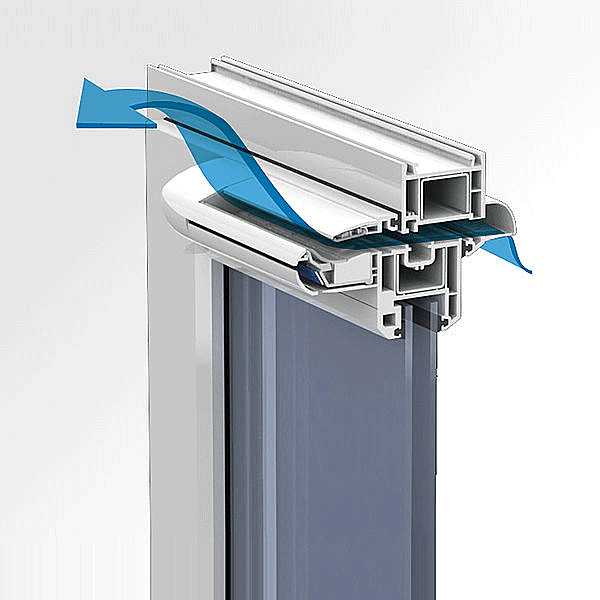

Принцип работы приточного клапана

Как видите, решение вопроса оптимального воздухообмена в кухне возможно только при комплексном подходе. Не получится сделать эффективной работу вентилятора, не обеспечив необходимый приток. Ну, а если с притоком все в порядке, то можно переходить к выбору выводящего устройства (узнайте также все нюансы непростого процесса – как выбрать вытяжку для кухни).

Типы вентиляционных устройств

Представленные на рынке бытовые вентиляторы для кухни чаще всего имеют схожую конструкцию. Основу устройства составляет ротор, на котором закрепляются лопасти особой формы. При вращении ротора лопасти создают направленный поток, способствующий перемещению воздуха в заданном направлении.

По типу ротора и конструкции лопастей все устройства делятся на такие категории:

Осевая модель – самая распространенная

• Аксиальные (осевые)  – наиболее распространенная разновидность. В таких конструкциях лопасти перемещают воздух вдоль оси, на которой они закреплены. Именно осевые вентиляторы чаще всего используются в кухнях квартир и частных домов. Также осевые модели применяются и в других помещениях – ваннах, санузлах, мастерских и т.д.

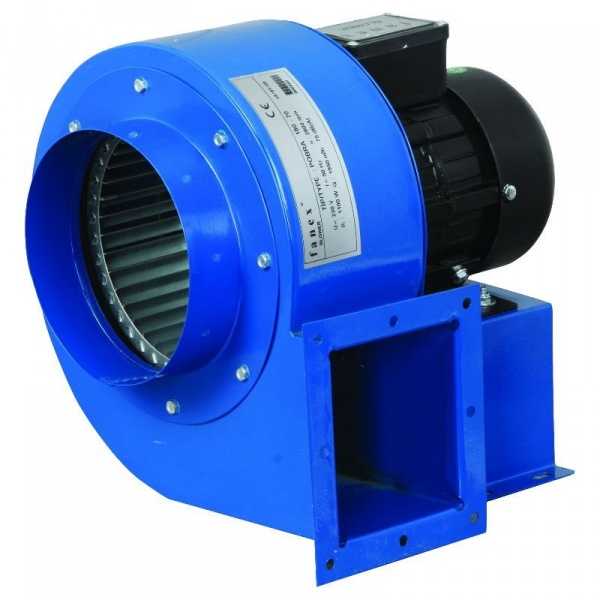

• Радиальные (центробежные) – оборудованы ротором со спиральными лопастями. Принцип работы наглядно показан на фото в данной статье. Центробежные модели применяются в промышленности и на кухнях заведений общепита, а в частных домах и квартирах устройства радиального типа используются крайне редко.

Принцип работы радиальных устройств

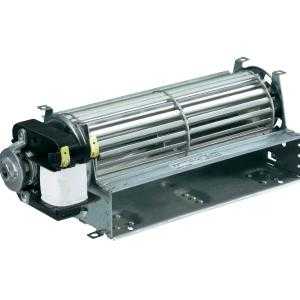

• Диаметральные – имеют цилиндрический ротор, стенки которого представлены загнутыми внутрь лопастями (такой тип ротора носит название «Беличья клетка»). При вращении ротора воздух захватывается крыльчатыми лопастями и равномерным потолком удаляется в вентканал.

Диаметральная модель для профессиональных кухонь

Кроме упомянутых разновидностей для обеспечения эффективного удаления воздуха также используются канальные устройства. Они представляют собой вентиляторы крыльчатого типа, которые устанавливаются не в помещении, а непосредственно в вентиляционных ходах. Преимуществом этих моделей является то, что при их установке не страдает внешний вид помещения, так как в самой кухне остается только декоративная решетка.

Обратите внимание! Использовать конструкции канального типа специалисты рекомендуют только в том случае, если состояние вентиляционных ходов здания это позволяет.

Также существует классификация по месту установки конструкции:

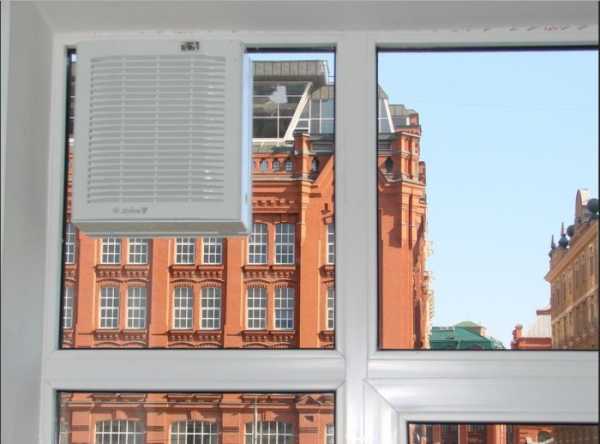

• Оконные – монтируются в окно на кухне, при этом удаляют воздух во внешнюю среду.
• Стеновые – могут устанавливаться как на внутренней, так и на наружной стене. В первом случае удаление воздуха производится посредством вентиляционных каналов, а во втором случае  стеновая модель работает аналогично оконной.

Выбор и установка вентилятора

Подбор модели по параметрам

Подбирая вентилятор на кухню, следует ориентироваться на такие параметры:

• Мощность  – объем воздуха, который вентилятор удаляет из помещения за единицу времени, работая в штатном режиме. Как правило, этот параметр измеряется в кубометрах в час.
• Громкость работы. Как правило, мощные модели работают достаточно шумно, а это, в свою очередь, снижает уровень комфорта в помещении. Именно по этой причине нужно очень внимательно относиться к подбору устройства по этому параметру.
• Оптимальным будет показатель от 30 до 70 децибел. В большинстве случаев для обеспечения комфортного уровня шума корпус устройства оснащается специальными звукоизоляционными прокладками.
• Безопасность эксплуатации. Важно, чтобы особенности конструкции позволяли использовать устройство в комнате с высокой влажностью и высокой температурой воздуха. Для кухонь подойдут вытяжные устройства с встроенной термозащиой. К ним относится, например, кухонный вентилятор Systemair KBT, предназначенный для работы в температуре до 120⁰С.

Модель Systemair KBT

Определение производительности вентилятора

И все же самым важным параметром является именно мощность. Кухонные модели в большинстве случаев обладают значительно большей  производительностью, чем модели для ванных комнат и туалетов.

Определить минимально необходимую мощность устройства можно по формуле:

W = S * h * 10, где:

• W – требуемая производительность, м³/ч.
• S – площадь кухни, м².
• H – высота от пола до потолка, м.
• 10 – кратность воздухообмена (т.е. в течение часа весь воздух в кухне должен смениться не менее 10 раз).

Обратите внимание! При расчете мощности вытяжного кухонного вентилятора многие специалисты рекомендуют от объема помещения отнимать объем, занятый кухонной мебелью или бытовой техникой. В большинстве многоквартирных домов желать это не следует, поскольку аварийное состояние вентиляционных ходов неминуемо «съест» часть мощности устройства.

Когда модель выбрана, остается разобраться в том, как подключить вентилятор на кухне.

Монтаж устройства

В зависимости от места установки вытяжное устройство монтируется по разной технологии. Ниже приводится  инструкция по монтажу оконных и стеновых моделей.

Оконный вентилятор

Оконный вентилятор своими руками устанавливаем так:

• Вначале выбираем место для установки. Лучше всего закреплять устройство на максимальной высоте, но не менее чем в 20 см от края оконного стекла.
• Нанеся на стекло разметку, с помощью стеклореза проделываем отверстие. Диаметр отверстия должен быть равен диаметру кожуха вентилятора.
• На кожух надеваем резиновые протекторы, после чего – устанавливаем конструкцию в отверстие в оконном стекле.
• К внешнему фланцу прикрепляем прижимные ленты. Затягивая крепежные винты, окончательно закрепляем изделие на окне. После закрепления обрезаем излишки лент.
• В кожух устанавливаем рабочий блок, выравнивая его таким образом, чтобы лопасти при вращении не касались стенок.
• Подключаем электропитание и выполняем пробный запуск. Если все в порядке – устанавливаем внутреннюю защитную решетку.

Корпуса, установленные в вентканал

Со стеновыми моделями придется несколько сложнее:

• Определяем, где в стене проходит вентиляционный канал.
• С помощью перфоратора с буром по бетону делаем несколько отверстий, которые затем соединяем, проделав одно большое гнездо ля установки патрубка. Как делать такие отверстия, наглядно показано в видео инструкциях, размещенных на сайте.
• Патрубок вставляем в стену, после чего – монтируем сам вентилятор, закрепляя его анкерами.
• Если отверстие выходит не в вентиляционный ход, а наружу – надеваем внешнюю защитную решетку.

Закрепление настенной части

Как и в первом случае, делаем пробный запуск, и если в работе устройства проблем нет – надеваем внутреннюю декоративную накладку.

Бытовой вентилятор для кухни – вещь не то, чтобы незаменимая, но очень полезная. При этом его компактные размеры и высокая производительность делают устройство очень эффективным помощником на кухне – ведь работать в свежем воздухе куда приятнее!

Отличная статья 0

Статьи по теме

Все материалы по теме

jkuhnya.ru

Вытяжной вентилятор

Очень важно на этапе проведения ремонтных работ в квартире или частном доме проверить насколько хорошо функционирует система вентиляции. Правильный и своевременный воздухообмен — основа комфортного проживания и здорового микроклимата.

Роль вентилятора в помещении

Зачем вообще нужен вытяжной вентилятор, ведь есть естественная вентиляция? Такой вопрос часто задают те, кто делает ремонт в квартире и не хочет вкладываться в систему вентиляции.

Ответ на него прост: естественная вентиляция очень часто плохо выполняет свою функцию или вообще этого не делает. Часто происходит засорение каналов, которые своими силами почистить очень сложно, а управляющие компании не очень охотно занимаются этим. Бывает и так, что при проведении ремонта естественную вентиляцию просто перекрывают решетками, а порой и панелями.

Существуют определенные нормативы, выявляющие нормальную вентиляцию в доме. Это показатели количества раз изменения воздуха в помещении в течение 1 часа. Кратность воздухообмена в жилых помещениях должна составлять от 0,5 до 1, а для ванных комнат и кухонь она должна быть не менее 3. В противном случае создается ощущение духоты.

Профессионалы советуют при проведении ремонта отследить систему естественной вентиляции на предмет повреждений и отрегулировать уход воздуха с помощью установки вытяжного вентилятора.

Вытяжной вентилятор — прибор для восстановления и поддержания правильного воздухообмена и создания комфортных условий для жизнедеятельности и работы.

Виды вытяжных вентиляторов

Воздух из помещения может выходить естественным способом, но существует несколько видов вытяжных устройств, среди которых легко найти именно тот, который подойдет по конструкции и цене.

Осевые вентиляторы

Это устройства, в которых воздух движется не только центробежно, но и параллельно оси вращения лопастей. От других видов их можно отличить сравнительно простой конструкцией и низким уровнем шума при работе. Устанавливаются, если основная вентиляция достаточно хорошо функционирует. Он может быть промышленный или бытовой. Первый вид нужен для производственных и гражданских строений, в которых может циркулировать агрессивный и взрывоопасный воздух. Для помещений с чистыми воздушными массами без примеси цемента, волокон и прочих веществ, применяются бытовые осевые вентиляторы. Прибор подключают к выключателю света, чтобы он включался тогда, когда кто-то находится в помещении. Кроме этого, очень удобной функцией будет установка специального таймера, который поможет вентилятору работать в установленное время. По умолчанию данные приборы продаются со специальным шнурком включения и выключения.

Канальные вентиляторы

 Данные устройства монтируются непосредственно в вентиляционный канал, что помогает скрыть их от глаз. Обеспечивают бесшумную, безопасную и незаметную работу. Монтируется такое устройство непосредственно в стену, а оставшееся отверстие прикрывают специальной сеткой. Уже за ней начинаются воздуховоды, которые проводят воздушные массы из помещения в систему фильтрации. В ней воздух очищается и подается обратно в комнату через распределители.

Важно! Канальные вентиляторы бесшумные и очень надежны и работают незаметно, что сделало их популярными не только для установки в жилых домах, но и в крупных торговых центрах, и в промышленности.

Вентиляторы такого типа легко установить в пространстве между навесным потолком, что помогает расширить возможности интерьера. Канальные вентиляторы подразделяются на круглые, прямоугольные, квадратные и шумопоглащающие центробежные системы. Это дает возможность установить их в любом месте и в любое отверстие, а последний вид имеет низкий шумовой фон, поэтому монтировать его можно даже в спальне.

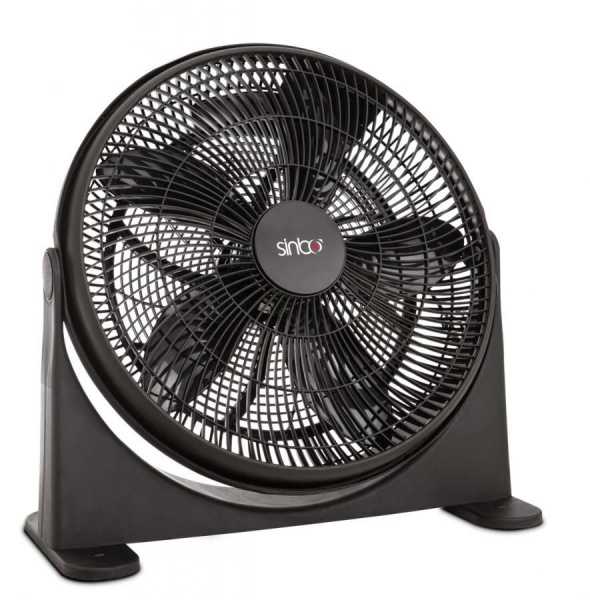

Напольные/ настольные стационарные

Вентиляторы местного действия. Относятся к бытовым вытяжным вентиляторам, прекрасно подходят как для дома, так и для офиса.

Потолочные (люстры)

Крепятся на потолок путем вставки в заранее подготовленное отверстие.

Важно! Отверстие нужно сверлить аккуратно, стараясь не повредить несущую балку потолка.

Также могут иметь конструкцию из нескольких лопастей, которая крепится к потолку и при движении вокруг своей оси придает воздушным массам подвижность, что приносит в результате прохладу. Это довольно простой и не затратный способ вентиляции, но стоит помнить, что воздух не уходит, а только перегоняется по помещению.

Бесшумные вытяжные клапаны оконные

Устанавливаются непосредственно в окно. Однако, установить их в стеклопакет невозможно. Для этого нужно заранее проектировать месторасположение вентилятора. Если же окно обычное с одним стеклом, то монтаж оконного вентилятора можно произвести самостоятельно.

Центробежные вентиляторы

Очень распространенный вид вентиляторов, устанавливаемых в жилых домах и производственных помещениях. Промышленный центробежный вентилятор не устанавливают при наличии в воздухе липких и волокнистых частиц. Данные устройства цельнолитые, что придает им дополнительную прочность. Устанавливаются при широком диапазоне температур от -40 гр. до +40 гр. Могут быть одностороннего и двустороннего типа всасывания. Если вентилятор двустронний, то его эксплуатация возможна только при температуре воздуха в помещении не выше 60 гр.

Работа бытового вентилятора такого типа основана на преломлении воздушных масс на 90 градусов и прохождении их через спиральное колесо. Такие вентиляторы требуют дополнительной установки глушителя, который сгладит лишний шум.

Применение вытяжных вентиляторов

Чтобы выбрать правильно вентилятор нужно четко понимать, какой цели следует добиться. Есть два варианта, для чего устанавливается данное устройство:

1. Удаление неприятных запахов в определенном помещении.
2. Нормальная циркуляция воздуха и поддержание правильной температуры во всем доме.

В жилом доме есть три помещения, установка вентиляторов в которых особенно важна.

Ванная комната

Воздух в данном помещении подвержен постоянным перепадам температуры и повышению влажности. Устанавливать вентилятор в ванной нужно как можно выше, чтобы брызги воды до него не долетали. Если же это осуществить невозможно, то монтаж производится в водозащитном кожухе. Помимо всего прочего, рекомендуется дополнительно установить контроллер влажности. Работа такой вентиляционной системы заключается не только в удалении неприятных запахов, но и в вытеснении влажного воздуха. В результате создается правильный микроклимат, отсутствует появление грибка на стенах и полу, не запотевает зеркало, а влажное белье высыхает в разы быстрее.

Кухня

Вентилятор на кухне — такой же важный элемент, как плита. Не всегда приготовление пищи сопровождается приятными запахами. Пригоревшее молоко, жареная рыба, лук пахнут, так скажем, не совсем приятно. Обычно все ароматы уходят в остальные помещения дома, впитываясь в обивку диванов и одежду. А выводится такой запах довольно сложно. Дополнительные бытовые вентиляторы для вытяжки помогут убрать неприятные запахи с кухни и не дать им распространиться дальше.

Для кухни подходят приборы с более мощным потоком воздуха и большим его забором. Вытяжной вентилятор для кухни легко монтируется в форточку, может работать в автоматическом или механическом режиме. Все условия зависят от конкретной модели и конструкции вентилятора.

Туалет

Перед покупкой вентилятора нужно проверить функционирует ли естественная вентиляция. Сделать это можно, поднеся горящую спичку к решетке вентиляции. Если пламя колышется, то отток воздуха существует и можно установить устройство непосредственно в вентиляционный проем. Для контроля над работой прибора его подключают к электросети и регулируют время его работы.

Отличным решением для туалета будет укомплектовка вентиляционного механизма специальным таймером, на котором можно установить время выключения и включения прибора. Эта функция очень важна для тех, кто очень восприимчив к запахам.

Заключение

Вентиляционная система дома – это на данный момент очень важная задача, которую решить нужно в процессе ремонта как можно раньше. Без правильного воздухообмена в квартире могут развиваться болезнетворные микроорганизмы, грибки, собираться пыль. Вложение средств в вентиляцию – правильное решение, которое сохранит хороший микроклимат и здоровье всей семьи.

bouw.ru
