Учимся класть тёплый водяной пол самостоятельно

Теплый водяной пол является отличным вариантом отопления любой квартиры или дома. О ее эффективности знают многие люди, и поэтому они решают провести ее монтаж. Сделать это они могут как с помощью специалистов соответствующей квалификации, так и своими руками. Эта статья даст ответ на вопрос, как сделать водяной теплый пол своими руками.

Содержание статьи

Преимущества самостоятельной установки

Варианты укладки труб

Наиболее главный плюс заключается в экономии денег. Владельцу жилья не нужно тратить средства на оплату услуг, оказываемых специализированными организациями. Все, что ему необходимо сделать, так это определить нужное количество материалов, приобрести их и начать монтаж.

Конечно, использование услуг строительных компаний является более простым процессом, ведь всю рутинную работу выполнят их специалисты. Однако часто бывает так, что организации являются недобросовестными, то есть плохо выполняют каждую операцию. Более того, некоторые из них заключают контракты с производителями строительных материалов и поэтому могут предлагать владельцу не всегда качественные трубы, утеплители, а также другие элементы. Конечно, такие ситуации встречаются редко.

Также преимуществом самостоятельного монтажа является то, что для его проведения нужно ознакомиться со многими секретами, читая различные сведения и просматривая массу видео. Кажется, это трата времени, но в будущем эти секреты позволяют выработать правила надлежащей эксплуатации

Кроме этого, осуществляя самостоятельный монтаж, человек полностью управляет всеми процессами. При этом он выполняет их как можно лучше, ведь он делает именно для себя.

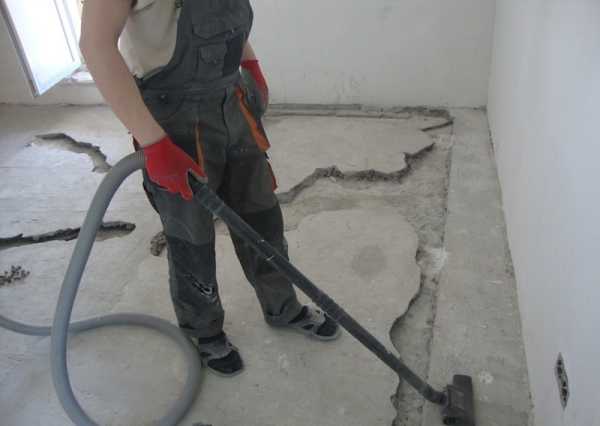

Подготовка основания

Главным требованием к основанию, на котором «примостится» теплый пол, является его ровность. На нем не должно быть перепадов, больших 10 миллиметров. В данном случае под основанием понимается бетонное перекрытие. Поэтому, если имеется старый паркет или деревянный пол, их нужно демонтировать. Главной целью является получить чистую поверхность самого бетонного перекрытия.

Подготовка основания

Во многих случаях на нем имеются перепады с величинами, превышающими допустимые значения. Часто этот недостаток устраняют заливкой бетонной стяжки. Есть более простой вариант. Он предусматривает засыпание неровностей отсевом (каменным песком мелкой зернистости). После таких действий поверхность готова к монтажу утепляющих и гидроизоляционных материалов, которые бывают разными.

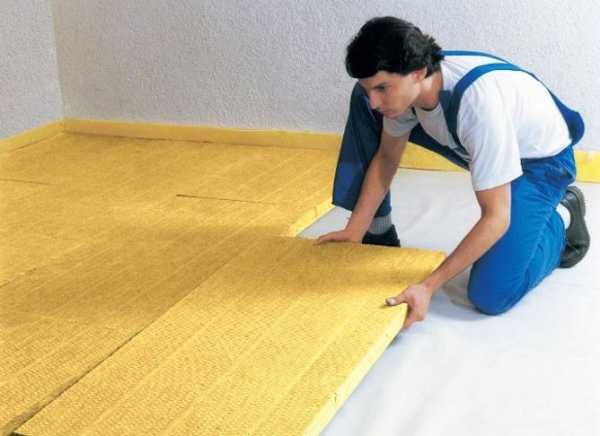

Утепление основы

Утепление основы

Этот процесс необходим для предотвращения движения нагретого воздуха вниз, ведь монтаж теплого пола проводится, для того чтобы нагреть помещение, а не осуществить подогрев перекрытия или воздуха в комнате под ним. Способ утепления зависит от размещения квартиры или комнаты. Об этом часто трубят в видео, и не зря.

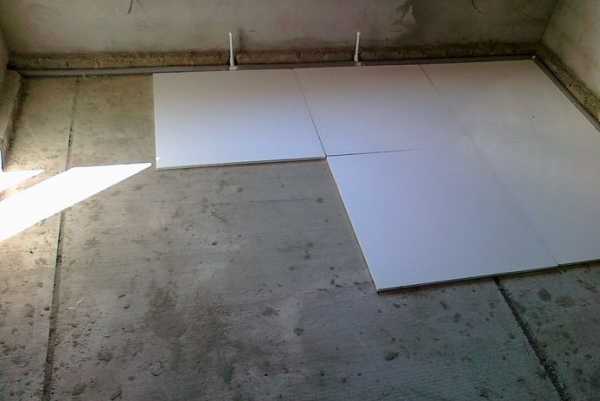

Подготовленную поверхность утепляют пенополистирольной плитой. Важно, чтобы ее плотность была больше 35 км/м³. Материал с такими параметрами отлично справится с нагрузкой, которую создадут теплый пол с человеком. Если плотность будет меньше, то плита просто разрушится и перестанет выполнять функцию теплоизоляции. Ширина плиты зависит от размещения жилья.

Если оно находится на первом этаже и помещение ниже не отапливается, то толщина пенополистирола должна быть больше 100 миллиметров. На перекрытие между вторым и первым, а также высшими этажами ставят плиту с толщиной 50 миллиметров. Допускается использовать более тонкий утеплитель (не менее 30 миллиметров), но делать это не стоит.

Сверху на пенополистирольную плиту ставят либо полиэтиленовую пленку, либо фольгированный пенофол.

Процесс простой, и о нем уведомляют разные видео. Второй материал является вспененным полиэтиленом, на который производитель наносит фольгу. Пенофол с фольгой, как и полиэтиленовая пленка, является хорошим гидроизолятором. Изоляция влаги важна для улучшения климата по теплоизоляционным свойствам. Кроме этого, фольга отражает тепло вверх, чем улучшает подогрев бетонной стяжки, полового покрытия, а также целого помещения. Она также не пропускает большую часть вредных веществ из пенополистирола.

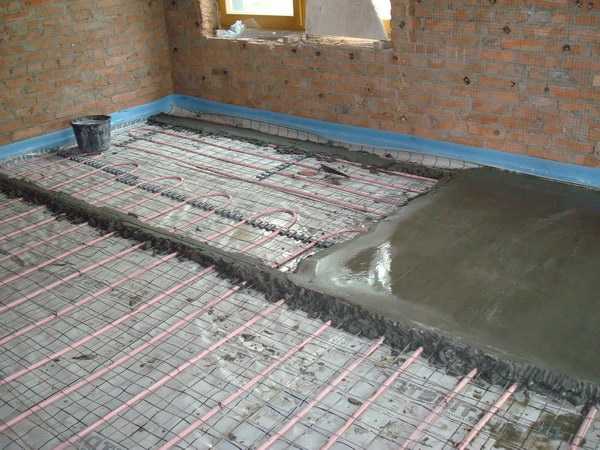

Залитие стяжки

Здесь стоит остановиться на одном моменте, который часто упускают. Открытую фольгу разрушают химические реакции бетонного раствора. Это происходит во время заливки стяжки. В тех случаях, когда толщина фольги очень мала, раствор просто «съедает» ее. Спасением является специально предназначенный для создания теплого пола мокрым способом фольгированный пенофол. Он имеет защиту или очень толстую фольгу.

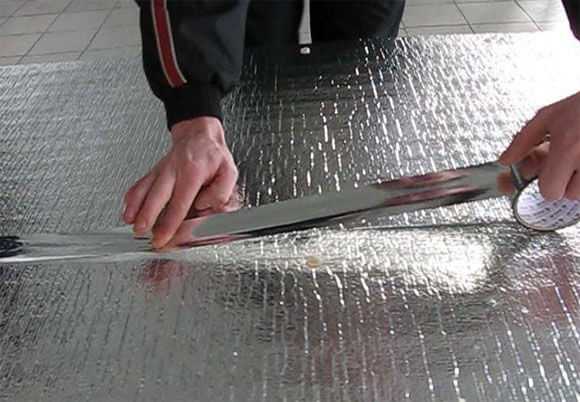

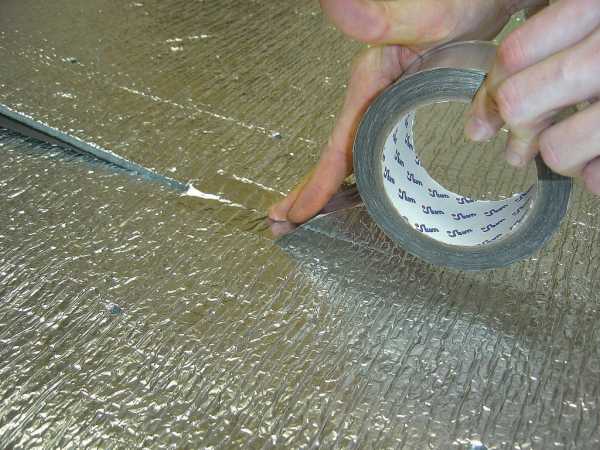

Фольгированный пенофол

Этот момент является неважным, если монтаж теплого водяного пола не предусматривает заливку цементной стяжки. Как известно, тёплые водяные полы бывают также настильными и деревянными. В первом случае поверх трубок укладывают специальную прокладку и алюминиевые листы, сверху которых размещают ламинат или линолеум. Во втором случае, в качестве основы используют старый деревянный пол. Сверху контура также ставят специальное покрытие.

Расчет и распределение труб

Независимо от типа теплого водяного пола расчет трубок может проводиться одинаковым способом. Процесс является достаточно сложным. Он требует учета разных факторов. Они представлены:

  • размерами помещения;
  • материалами стен, перекрытия и изоляции тепла;
  • типом напольного покрытия;
  • типом теплоизоляции под теплый пол;
  • диаметром используемых трубок;
  • мощностью газового или электрического котла.
Расчет и распределение труб

Все эти данные учитывают для одной цели — определение длины контура, то есть одной трубы, с которой создают одну ветвь и которую подключают к коллектору. Часто длину контура определяют, учитывая диаметр трубки и особенности климата.

Используют трубки диаметром 16 и 20 мм, практика показывает, что труба с большим диаметром является лучшей. Причины: лучший подогрев стяжки и меньше сопротивление для воды во время движения. Благодаря этому работа котла сопровождается меньшей нагрузкой.

Оптимальная длина контура для металлопластиковой трубки диаметром 16 мм — до 80 метров. Лучше всего, если она не превышает 65 метров. Что касается изделия с диаметром 20 мм, то ее длина не должна превышать 100 метров. Наиболее оптимальный вариант — 75 метров.

Рекомендовано размещать один контур на 10 квадратных метрах.

В зависимости от погодных условий подбирают расстояние между трубами. Если зима «радует» морозами не сильнее -22 градуса Цельсия, то расстояние должно быть равным 150 миллиметрам. Для отопления в более сильные морозы шаг нужно уменьшить до 100 миллиметров. В том случае, когда условия не отличаются от климата на севере, следует осуществить монтаж дополнительных радиаторов и использовать их (могут обогреваться с помощью котла).

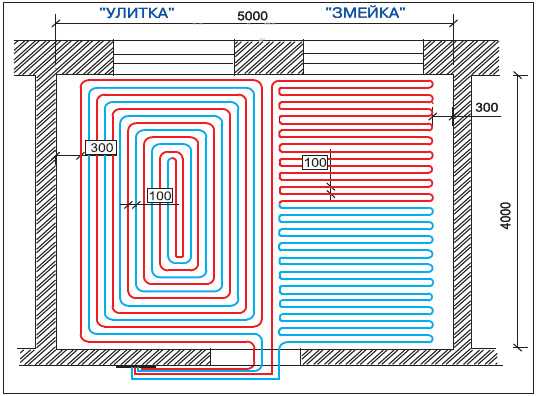

Чтобы рассчитать длину одной ветки, нужно нарисовать план их размещения в комнате с учетом вышесказанных особенностей. О хитростях этого процесса часто отмечается в  нашем видео. При этом удобно комнату разбивать на множество квадратов. Одна сторона квадрата должна быть пропорциональной расстоянию между трубками. Так проще разработать проект, а также посчитать нужную длину контура. Эту процедуру можно увидеть в видео.

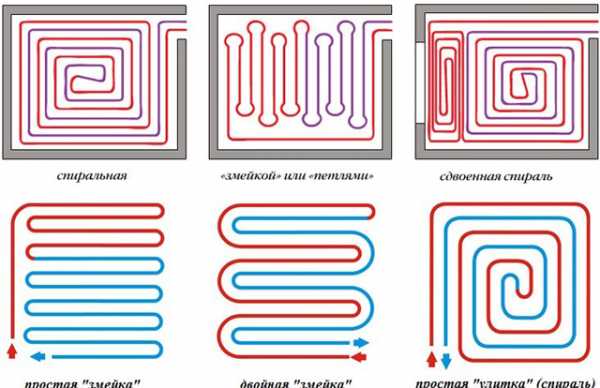

Размещать контур можно:

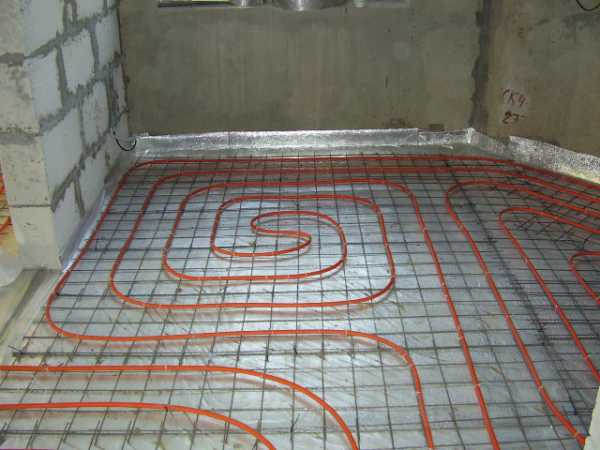

  • по спирали;
  • по сдвоенной спирали;

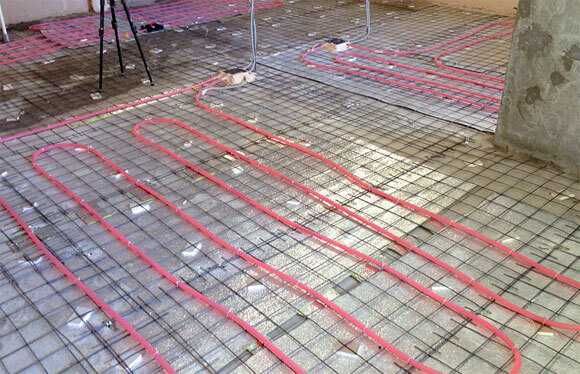

  • змейкой.

Стоит добавить, что первые размещенные неподалеку котла метры контура стоит ставить у холодных стен. Туда будет плыть самая теплая вода. В данном случае прекрасно подходит монтаж «змейкой». Если все стены внутренние, то нужно равномерно распределить тепло. Для этого подходит размещение по спирали.

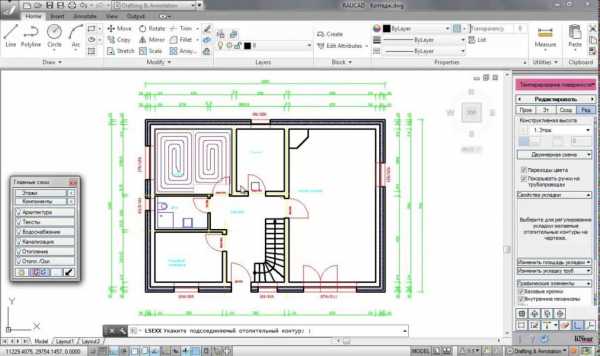

Расчет контура

Если нет желания возиться с расчетами, то можно поручить эту работу специалистам или воспользоваться соответствующими программами, там как на видео показана автоматизация раскладки труб для пола.

Установка водяного пола

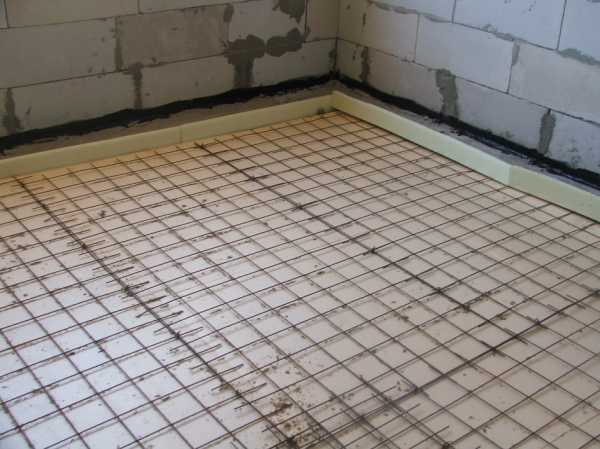

Установка сетки

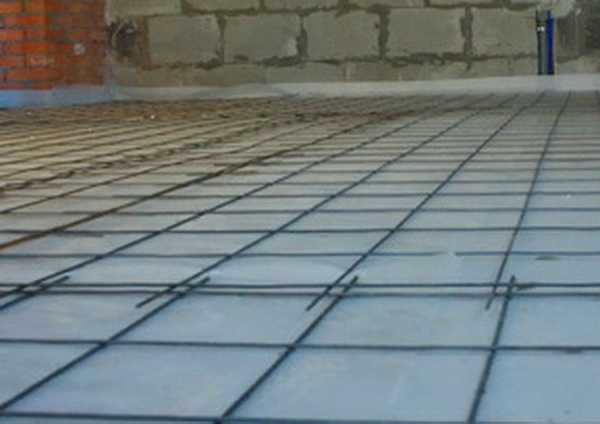

Монтаж начинается с размещения арматурной сетки на фольгированный пенофол. Она способствует повышению прочности бетонной стяжки, которая, нагреваясь, расширяется и может треснуть. Кроме этого, она служит основой для закрепления трубок.

Сетку нужно прикрепить к плите перекрытия. Это делают с помощью дюбель-гвоздей, которые будут проходить через утепляющий слой.

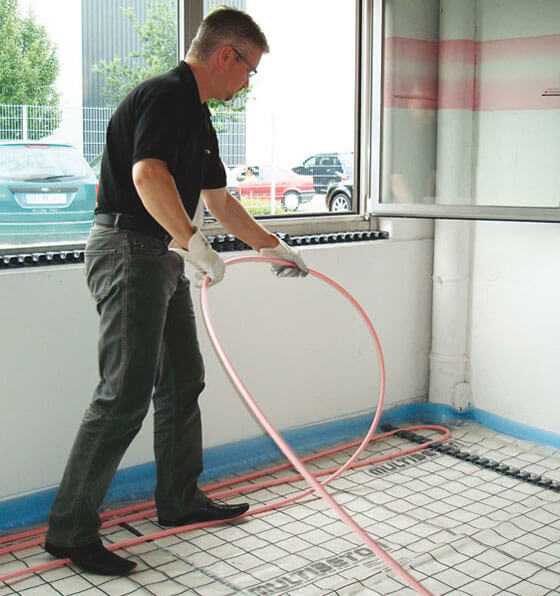

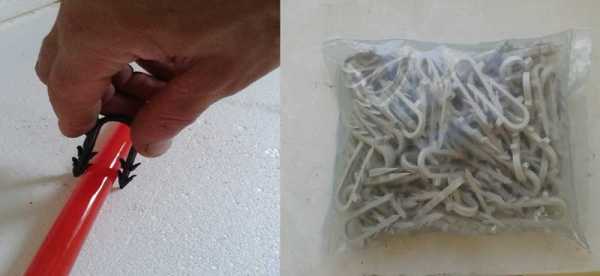

На сетку ставят трубки в соответствии с разработанным проектом. Каждый контур должен представлять собой целостную трубу, без соединений. Не допускается размещать соединения в стяжке. Прикрепляют трубы, используя хомуты из пластика. Хомуты должны легко обтягивать главный элемент системы. Сильно стягивать их не стоит, поскольку трубка будет расширяться, и хомут передавит ее.

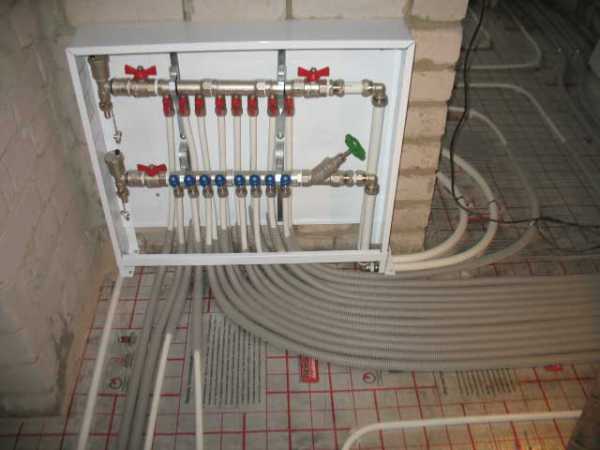

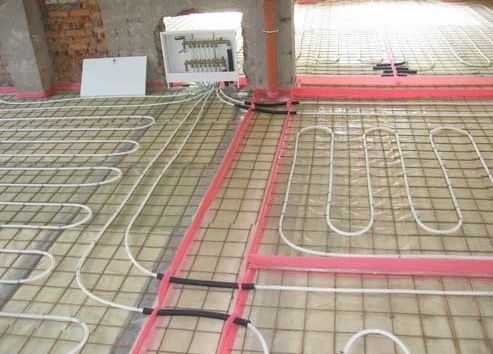

Смонтированные трубки подключают к коллектору, который ведет до котла. Последний включают. Воду подают под давлением, равным 6 атмосфер. Это для проверки целостности системы.

Далее размещают демпферную ленту. Она должна находиться по периметру пола, а также между контурами. Пересечение ее с трубками запрещено.

Система водяного пола

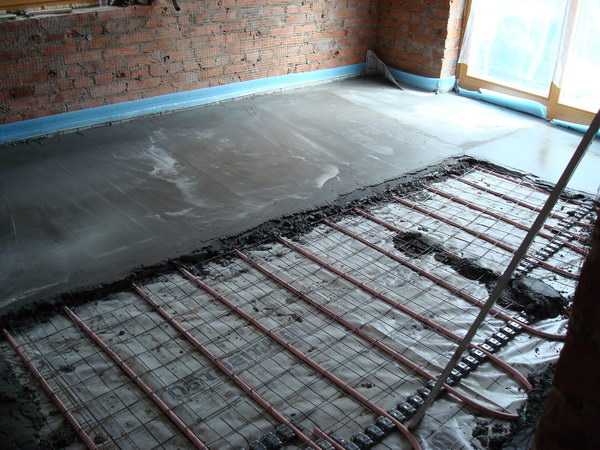

Стяжку заливают цементным раствором с особым «пластификатором». Он не позволит стяжке треснуть. По толщине стяжка должна быть меньше 5-7 сантиметров. Ее толщина над системой отопления должна составлять 1-3 сантиметра (в случае использования плитки в качестве напольного покрытия) или 3-4 сантиметра (если плитки не будет).

Видео

С помощью этого видео вы получите много полезной информации о тёплом водяном поле. Так же узнаете о монтаже петель тёплых полов.

Источники фотографий:

domtepla43.ru

delo-pol.ru

Водяные теплые полы своими руками

Содержание:

1. Система труб
2. Процесс монтажа ленты из демпфера
3. Слой теплоизоляции
4. Как делать теплые водяные полы: монтаж труб

5. Этап опрессовки
6. Укладка бетонной стяжки

Как положить теплый водяной пол? Именно этим вопросом все чаще задаются современные строители, ведь он приобретает все большую популярность. Данная система состоит из стяжки из бетона, которая располагает в себе трубные змеевики. Если водяные теплые полы своими руками устанавливаются в помещении, то не стоит также забывать и о слое теплоизоляции.

Система труб


В качестве материала для изготовления труб можно использовать цинк, металлопласт, полиэтилен и медь. Специалисты рекомендуют приобретать конструкции из полиэтилена, который сшит поперечно, что наделяет его повышенным уровнем плотности, либо металлопластиковые.

Именно ввиду высокой плотности, трубы из сшитого полиэтилена считаются наиболее подходящими, ведь за счет крепкой межмолекулярной связи увеличивается и качество всего покрытия.

Перед самим процессом изготовления материал спектрально анализируется, в результате чего проверяется уровень плотности, а также текучести и целостности. Кроме подобных анализов, осуществляется также проверка на сохранность общего диаметра, радиуса трубной толщины и центровок. Сверху такие трубы покрываются слоем из винил-этиленового спиртового раствора.

Что касается самой структуры, то установка теплых водяных полах должно состоять из нанесения определенного количества специальных слоев:
  • Пленка для гидро- и пароизоляция, которая по периметру прокладывается слоем демпферной ленты.
  • Слои теплоизоляционного материала.
  • Трубная система.
  • Прослойка несущего покрытия.
  • Декоративное или чистовое покрытие.

Общая толщина системы не должна превышать 15 см, все зависит от технических характеристик всей конструкции, а именно: диаметра трубной системы, высоты стяжки и параметра толщины утеплительного слоя. Все это также дополняется зависимостью от теплофизических свойств помещения, мощности всей установки, а также облицовочной укладки.

Процесс монтажа ленты из демпфера


Решение проблемы, как уложить теплые водяные полы, начинается с укладки ленты из демпфера. Для этого в помещении, в котором уже установлены окна и двери, а также завершены все работы, связанные со штукатуркой, размечают оптимальный уровень, на котором будет располагаться финишное покрытие. Следует также учитывать расположение труб, системы для водяного подключения, электроприборы, так как под них также будет необходимо подготовить определенные распределяющие ниши.
Безусловно, основной или базовый слой должен быть как можно более ровным и чистым. Максимально допустимая высота перепадов не должна превышать пол сантиметра. Если этого избежать не удалось, то ремонт теплого водяного пола будет включать и укладку слоя стяжки, а под грунтовую основу прокладывается гидроизоляционный слой.

Что касается слоя пароизоляции, то он представляет собой пленку из полиэтилена, толщина которой не превышает 200 мкм. Именно она позволяет защитить утеплительный слой и избежать повышенного уровня влажности. А вот пенопластовый слой может только впитывать влагу, что полностью лишает его способности изолировать тепло и звук.

Вся пленка размещается по периметру пола и стыкуется внахлест, при этом соединяется вся установка при помощи скотча. На стены также следует наложить определенный нахлест, его размер должен соответствовать всем планируемым слоям покрытия.

Демпферная лента – как раз то, что нужно для водяного теплого пола, она состоит из полимерных полос, толщина которых варьируется в пределах пол сантиметра, а ширина около 15 см. Именно ее наличие позволяет компенсировать расширение стяжки в результате температурных перепадов,а также нивелирует возможность возникновения так называемых тепловых мостов. По завершении укладки основного слоя можно монтировать саму ленту по периметру стен, она также должна быть выше напольной поверхности на два сантиметра.

Слой теплоизоляции


Следующим этапом ответа на вопрос, как делать водяной теплый пол, является гидроизоляция, которая не позволяет проникать энергии нагрева вверх (прочитайте также: «Давайте разберемся: как делается теплый пол своими руками»). При общей толщине покрытия от 2 до 5 см, она не отличается особым теплом, поэтому рекомендуют устанавливать всю систему с общей плотностью материалов не более 25 кг на метр кубический.

Самым распространенным материалом считается полистирол для плиток, который покрывается фольгой из алюминия, с толщиной до 3 см и плотностью в 30 кг/м. Для обеспечения пароизоляции плита также покрывается пленкой из полиэтилена. Материал по всему периметру имеет специальные места, которые позволяют четко зафиксировать трубы диаметром от 16 до 18 мм. Плиты также обладают боковыми замками, которые в значительной степени облегчают формирование всего слоя по всему помещению. Чтобы облегчить процесс, как установить теплый пол водяной, можно также нанести на боковых поверхностях линейку. Нижняя часть будет рельефной, за счет чего и можно будет сгладить неровности, а также увеличить звукоизоляцию.

Как делать теплые водяные полы: монтаж труб


Для того чтобы осуществить ремонт водяных теплых полов, не требуется дополнительное приобретение специальных инструментов, так как все трубы могут быть зафиксированы в самих пазах путем простого нажатия.

Общие правила установки представляют собой следующее:

  1. Для того чтобы поверхность не была чрезмерно горячей, рекомендуется укладывать по периметру наружных стен слой плотнее, чем в центре пространства.
  2. Общий шаг укладки труб теплого пола не должен превышать 10 см, если это расстояние уменьшить, то тепловой режим все равно не увеличится, а вот материала потребуется гораздо в большем количестве.
  3. Расстояние между трубами также не должно превышать 30 см, так как именно эта величина позволяет поддерживать равномерное распределение тепла.
  4. Необходимо соблюдать отступ от внешних стен более 15 см.
  5. Не рекомендуется растягивать один контур трубы более 100 м ввиду того, что это обеспечит большую потерю гидравлики.
  6. Не советуют также располагать трубы под перекрытиями или на стыке нескольких плит. Контуры должны быть разделены с обеих сторон шва, а вот стыкующиеся трубы защищаются при помощи гильзы из металла, длина которой не превышает 30 см.

Что касается контурной формы, то установка водяного теплого пола может быть осуществлена по принципу бифилярности или улитки и меандровости или змейки. Зигзагообразный способ укладки водяного теплого пола постепенно охлаждает нагретую воду, которая циркулирует по системе. Именно поэтому температурный режим змеевика больше, что в свою очередь увеличивает и уровень теплоотдачи. Такой способ не позволяет равномерно распределять тепло, чтобы исправить эту проблему необходимо будет поставить более мощную насосную систему или же уложить трубы по принципу двойного зигзага.

Если полы уложены по принципу бифилярности, то распределение тепла будет осуществляться равномерно, ведь горячие и холодные потоки в данном случае чередуются. Безусловно, оба способа обладают своими преимуществами и недостатками. Так, бифилярный способ считается наиболее простым, так как его укладка заключается в расположении труб под углом в 90 градусов. А вот для змейки углы должны быть 180. Улитка также требует менее мощный насос по сравнению с меандровым типом.

При наличии линейного уклона в помещении незаменимым будет именно змеевидный способ. В таком случае шкаф распределения располагается на самом высоком участке стены, что позволяет легко проникать воздуху из змеиных петель.

В комнатах с большой площадью рекомендуется использовать зигзагообразный способ, так как в данном случае монтируются одинаковые контуры, не отличающиеся по длине. Это позволяет в значительной степени упростить процесс балансировки всей установки. Шкаф, в котором находится коллектор распределения, располагается как можно ближе к помещениям, в которых нужен обогрев, так как это позволяет снизить осуществляемые затраты. Читайте также: «Как сделать водяной теплый пол – принцип работы и правила укладки».

При невозможности близкого расположения, специалисты советуют дополнительно прокладывать слой теплоизоляции во всему трубопроводу, а также оформить все изгибы трубой из гофры.

Этап опрессовки


Далее решение проблемы, как установить теплые полы водяные, заключается в осуществлении опрессовки. Для этого все контуры по отдельности наполняются водой для того, чтобы выпустить воздух на момент опрессовки необходимо закрыть воздуховодные автоматы, а сам воздух спустить через вентильные сливы (детальнее: «Основные правила опрессовки системы отопления своими руками»).
При использовании металлопластиковых труб следует осуществлять проверку холодной водой, при этом за 1 сутки необходимо будет добавить 6 бар. Успешный исход проверки будет в том случае, если входное давление не отличается от выходного.

А вот трубы из вшитого полиэтилена опрессуют несколько другим способом. Для начала необходимо будет увеличить давление системы вдвое, а после получаса его восстановить. Затем по истечении полутора часов систему необходимо оставить в покое в течение суток. При условии снижения давления за это время на 1,5 бар и больше проверка считается успешной. Читайте также: «Зачем нужна опрессовка теплого пола – виды, различия, преимущества и недостатки».

После этого следует также проверить систему на устойчивость к высоким температурам. Для этого необходимо нагреть пол до 85 градусов на 30 мин. Безусловно, все неполадки и протечки должны быть устранены, иначе переход к следующему этапу невозможен.

Укладка водяного теплого пола своими руками, подробное видео:


Укладка бетонной стяжки


Для начала определяем место расположения швов деформации. Именно они позволяют компенсировать расширение стяжки в результате температурных перепадов. Их отмечают эластичными лентами, толщина которых должна быть не менее половины сантиметра. Читайте также: «Как сделать водяной подогрев пола – пошаговое руководство».

Далее демпферные ленты прокладываются по всему периметру помещения, а все трубы закрываются гильзами из пластика или металла. Стяжка также укрепляется при помощи наложения армированной сетки, так как она препятствует растрескиванию.

Для того чтобы непосредственно наложить слой стяжки следует использовать пластификатор. Следует также обратить внимание на то, что температура в помещении на момент укладки стяжки не должна быть меньше 5 градусов. После полного высыхания слоя можно спокойно запускать всю систему.

teplospec.com

Теплый водяной пол своими руками

Если вы решили уложить водяной пол своими руками, скажем сразу, эта задача не из простых, но в любом случае, справиться можно абсолютно с любой поставленной перед собой задачей, достаточно быть осведомленным в том, как ее реализовать. Если вы имеете достаточно средств, чтобы заказать установку у специалистов, то рекомендуем воспользоваться их профессиональными услугами. Но в период кризиса, когда каждая копейка на счету, целесообразнее будет использовать свои силы. В связи с этим очень актуальной стает тема возможности создания теплого водяного пола своими руками.

Сразу стоит отметить, что теплые водяные полы лучше устанавливать в загородном или частном доме. В квартире достаточно проблематично подсоединить систему теплого пола к стояку, да и сама возможность у собственников квартир в многоэтажках появилась только с началом строительства так называемого «элитного жилья», где предусматривается проектом система теплых полов.

В обычной «хрущевке» или панельном доме разрешение на установку вы скорее всего не получите, вы можете все узнать, обратившись в ваше ЖКО. Совсем другое дело, если вы уже используете автономное отопление и сами принимайте решение, как и в каком объеме необходимо отапливать свою квартиру.

Устройство пола

Теплый пол по типу установки можно разделить на 2 вида:

  • настильный;
  • бетонный.

Настильный монтаж делится на деревянную систему установки и полистирольную, а бетонная укладка подразумевает, что будет залита бетонной стяжкой поверхность пола. Настильный вид – отличается от бетонного тем, что все мокрые процессы полностью исключает, благодаря чему в несколько раз увеличивается скорость выполнения работ по установке теплых полов.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

  • Покрытие изоляционным материалом черновой поверхности;
  • Монтаж арматурной сетки и установка контуров трубопровода;
  • Проведение опрессовки работ системы;
  • Заливка бетонного раствора;
  • Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Рекомендуем к прочтению:

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Во время всех остальных монтажных работ по заливке бетонного раствора система также должна находиться под давлением.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Перед проведением таких испытаний, контуры трубопроводов должны быть заполнены водой, а воздух полностью вытеснен. Испытания необходимо проводить перед началом заливки бетонного раствора.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Рекомендуем к прочтению:

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Не стоит забывать, что перед каждым трубопроводом на входе на гребёнке обязан стоять кран.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

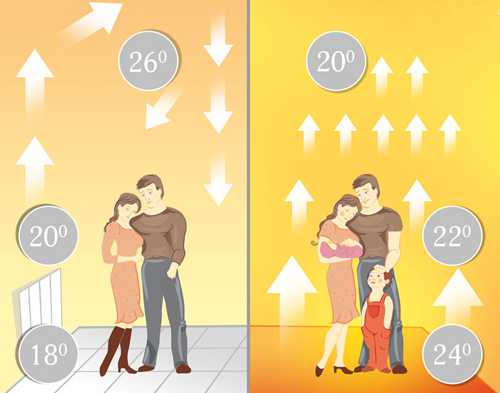

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Боковое местоположение нагревательных элементов приводит к тому, что самое теплое место в комнате оказывается только вблизи от источника тепла, потом нагретый воздух уходит наверх, а уже остывший опускается к основанию пола.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.

Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.

centro-pol.ru

Водяной теплый пол своими руками видео. Пошаговая инструкция.

   Установить теплый пол в доме желает каждый. Если совсем недавно, всего несколько лет назад люди могли сделать полы в доме теплыми лишь при установке электрических теплых полов, то сегодня существует возможность установки водяных теплых полов. Кстати, последний вариант намного выгоднее первого. Работу по монтажу лучше всего доверить специалистам, но это потребует дополнительных трат за услуги.

   Положить теплый водяной пол своими руками, не имея опыта, достаточно сложно, но возможно. Если же решено сэкономить на опытных мастерах, то необходимо тщательно подготовиться к такому процессу, желательна подробная консультация. Посещение мастер-класса (наблюдение за работой специалистов у кого-либо из близких или соседей) также может послужить наилучшим уроком.  Можно посмотреть обучающее видео монтаж теплого водяного пола своими руками в конце статьи.

Преимущества и недостатки теплых водяных полов

   Способ утепления помещения с помощью труб с горячей водой имеет ряд преимуществ:

  1. Водяные полы подключаются чаще к трубам отопления, поэтому можно будет неплохо сэкономить на электроэнергии.
  2. Не дает электромагнитных излучений.
  3. Обеспечивает равномерным распределением тепла по всему дому.

   Минус водяных полов в том, что устанавливать его целесообразно лишь в частных домах, в основном за городом. В городских квартирах подключать к центральному отоплению трубы водяных полов запрещается.

Выбор системы водяных полов

   На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.

   Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.

   Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

   Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями. Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

Бетонная система водяных теплых полов

   В этом случае трубы теплого пола укладываются на бетонную стяжку. Основа для такой укладки – бетонная. В первую очередь на всю площадь укладываются теплоизоляционные материалы: пенопласт или пенополистирол (можно использовать любые другие виды).

   Пол заливается раствором, после разравнивается и сохнет. На такое основание укладываются трубы (можно в любой форме – в круг, в квадрат, в зависимости от формы и площади комнаты). Далее трубы застилаются бетонной стяжкой. После выравнивания пол сохнет несколько дней, трубы соединяются с отопительной системой и подключаются. Пока слой стяжки сохнет, тепло должно подаваться умеренно. На сухую площадь стелется любой половой материал (линолеум, плитка, ламинат и так далее). Пол при таком настиле поднимается примерно на 5-10 см.

Настильная система водяных теплых полов

   В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.

   Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.

Деревянная конструкция для установки теплого водяного пола

Имеется 2 способа укладки деревянной системы: реечный, модульный. Выбирать следует по желанию.

  1. Реечный способ означает, что алюминиевые пластины с трубами стелются между полосками ДСП (15-30см). Указанные полоски прикрепляются к основанию пола с помощью саморезов с примерным отступом в 2 см друг от друга. В отступы устанавливаются алюминиевые пластины с трубами.
  2. Модульный способ значит использование для крепления модулей (продаются в готовом виде) из ДСП. В каналы модулей проводят трубы. Этот способ более легкий и простой.

   Поверх отопительной системы укладывается чистовой пол. Стелют его через влагостойкую (картонную или из вспененного полиэтилена) прокладку прямо на алюминиевые пластины. Если же финишный крой будет из линолеума или плитки, то на пластины сначала кладут гипсоволокнистые листы.

   Процесс выбора и установки системы теплого пола потребует и финансовых затрат, и времени. Поэтому перед началом всех работ стоит обдумать все мельчайшие детали. Вести работы лучше в летний сезон, так как можно будет проветривать помещения от сырости (в случае использования бетонной стяжки), от пыли и запахов.
