Плёночный тёплый пол Caleo – причины покупки и монтажа ИК пленки Калео

Содержимое:

1. О компании Caleo
2. Модельный ряд плёночных полов Caleo
   1. Caleo Line
   2. Caleo Grid
   3. Caleo Ultra Line
   4. Caleo Gold
   5. Caleo Platinum
3. Терморегуляторы марки Калео
4. Особенности монтажа полов Калео
5. Достоинства и недостатки продукции Калео

Теплые электрические полы пользуются популярностью благодаря удобству эксплуатации, высокой экономичности и эффективности. На сегодняшний день, лидирующее место по количеству продаж, остается за корейскими производителями.

Отечественный покупатель смог оценить безупречное качество и продуманность корейских систем отопления, обеспечивающих быстрый и простой монтаж и длительный срок эксплуатации. Плёночный тёплый пол Caleo – продукция компании, расположенной в Южной Кореи, но имеющей представительства во всем мире, включая РФ, Казахстан и Украину.

О компании Caleo

Расположенная в Южной Корее компания DYMSCO Technolodgy известна отечественному потребителю благодаря продукции, выпускаемой под маркой Калео. Современный электрический инфракрасный плёночный тёплый пол Caleo поставляется в страны ЕС, Канаду, Японию, США. Представительства компании имеются и в РФ. Продукция компании пользуется неизменным спросом.

Компания DYMSCO Technolodgy была основана в 2004 г. В свое время, ученые концерна одни из первых разработали и внедрили революционную технологию «серебряная сетка».

В обычных ИК полах греются как карбоновые элементы, так и токопроводящие медные пластины. Плёночные инфракрасные тёплые полы Калео лишены этого недостатка. В конструкции систем отопления была впервые применена технология «серебряная сетка». В результате, при работе нагреваются исключительно карбоновые полосы.

Технология «серебряная сетка» имеет еще одно преимущество. Использование инфракрасной системы обогрева полов Caleo полностью безопасно. Все механические элементы имеют ламинированное покрытие, а также дополнительную защиту от механических повреждений.

Модельный ряд плёночных полов Caleo

В ассортименте продукции компании DYMSCO Technolodgy представлены различные модификации ИК теплых полов, от самых простых бюджетных версий, до дорогостоящих систем Премиум класса.

Благодаря этому можно подобрать теплые полы от компании Caleo, полностью соответствующие как материальным возможностям человека, так и техническим параметрам отапливаемого помещения.

Покупателю предлагаются пять базовых модификаций:

Caleo Line

Бюджетная версия для тех, кто желает сэкономить средства. Пленка имеет высокое качество. Предназначена для сухого монтажа. Caleo Line оптимальный вариант для укладки под ламинат, ковролин или линолеум. В комплект входит битумная изоляция, термопленка, контактные зажимы и кабель для подключения к сети.

Caleo Grid

Система для более требовательных покупателей. Предлагается две базовых модификации, предназначенных для эксплуатации в качестве основного или вспомогательного источника отопления. В конструкции Caleo Grid предусмотрена антиискровая сетка, а также полимерное покрытие, предотвращающее механические повреждения.

Монтаж пола Калео Грид с мощностью 220 Вт, будет оптимальным решением для использования в загородном доме, на даче, лоджии, веранде и т.п.

Caleo Ultra Line

Одна из последних моделей линейки Калео. В конструкции учтены пожелания покупателей и предыдущие недостатки. Caleo Ultra Line обладают высокой устойчивостью к механическим повреждениям, за счет увеличенной толщины термопленки. Оптимальное решение для укладки под керамическую плитку.

Caleo Gold

Особенностью конструкции является использование сразу двух запатентованных решений. GRIDIRON-S – или антиискровая технология, позволяет увеличить производительность системы и сроки эксплуатации за счет отсутствия нагревания контактов. Дополнительно, инфракрасный тёплый пол плёночного типа Caleo Gold, использует эффект саморегуляции.



При увеличении температуры в помещении, полы самостоятельно переключаются в экономный режим, что дает возможность сократить расходы электроэнергии в полтора раза. Caleo Gold — оптимальное решение для тех, кто ценит надежность и безопасность эксплуатации.

Caleo Platinum

Инфракрасная технология, практически не имеющая аналогов. Используется функция полной саморегуляции температуры. Не боится запирания мебелью, может укладываться под любой вид напольного покрытия. Caleo Platinum, это одна из самых экономичных модификаций на сегодняшний день.

Большие затраты на приобретение полностью окупятся в процессе эксплуатации. Расход электроэнергии при работе инфракрасного теплого пола марки Caleo Platinum, по сравнению с ИК пленкой других производителей, уменьшены в 1,5 раза.

Допускается укладка тёплого инфракрасного пола Caleo во влажных помещениях. Все механические детали покрыты полимерным составом, обеспечивающим высокий уровень защиты и предотвращающий поражение электрическим током.

Терморегуляторы марки Калео

Терморегуляторы марки Caleo могут удовлетворить даже самого строго потребителя, благодаря своей универсальности и красивого внешнего вида.

Основной функцией регулятора является:

• Настройка температурного режима – благодаря терморегуляторам, автоматически подбирается оптимальный режим работы. Поддерживается необходимая температура в помещении.

• Удаленное управление – при необходимости, можно приобрести блок управления полом, поддерживающий режим дистанционного контроля. Управлять системой можно с помощью пульта управления полом Caleo, или смартфоном, при условии подключения к интернету.

• Защита от перегрева – датчик температуры установлен в корпус регулятора и укладывается непосредственно между нагревательными пластинами. Так, можно обеспечить наиболее точный контроль над температурным режимом в помещении и избежать ситуаций, приводящих к перегреву пленки.


Терморегуляторы Caleo устанавливаются в типовую электрорамку известных производителей. Красивый внешний вид позволяет идеально вписать регулятор в практически любой интерьер помещения.

Особенности монтажа полов Калео

Согласно инструкции по укладке, которая обязательно предоставляется каждому покупателю в комплекте с ИК пленкой, при монтаже полов следует соблюдать некоторые рекомендации:

• Монтаж пленки выполняется только сухим методом. Запрещается укладка пленки в стяжку. Для монтажа потребуется уложить: изолирующее покрытие, ИК пленку, выбранный отделочный материал.

• Укладка в помещениях с высоким уровнем влажности допускается при условии приобретения специально предназначенной для этого пленки. Заземление во влажных помещениях является обязательным. Также требуется заизолировать все поврежденные места термопленки с помощью мастики.

• Производитель настоятельно рекомендует выполнять подключение, используя комплектующие для полов Caleo. Терморегуляторы, клеммы подключения, кабель, изготовленный непосредственно компанией, оптимально подходит по техническим характеристикам и параметрам греющей пленке.

• Правильная схема подключения прилагается к терморегулятору и пленке.


Использовать пленочные полы Калео без терморегулятора запрещается!

Достоинства и недостатки продукции Калео

Хотя всё про полы Caleo, о существующих достоинствах и возможных недостатках, можно узнать на официальном сайте представителей компании DYMSCO Technolodgy, вкратце можно выделить несколько основных преимуществ продукции:

• Простота монтажа.

• Малые затраты на укладку – так как полы изготавливаются на основе термоплёнки, отсутствует необходимость в изготовлении стяжки. Приобретается общий метраж пленки, а после, уже на месте, материал делится на необходимое количество сегментов. В результате отсутствует перерасход материала.

• Безопасность.

• Долговечность – даже если поврежден один сегмент, остальная система отопления продолжит работать и отапливать помещение. Производитель гарантирует, что термопленка проработает в течение 10-15 лет без каких-либо проблем.

• Экономичность – по сравнению с кабельными полами расход электроэнергии сократится на 15-20%.


Как и у любых других систем отопления, положительные характеристики инфракрасных полов Caleo, сочетаются с определенными недостатками, которые потребуется учитывать при выборе:

1. Высокая стоимость – окупается за счет отсутствия расходов при монтаже и низких затрат на электроэнергию.

2. Сложность выполнения ремонтных работ. Все токопроводящие элементы находятся под пленкой. Поэтому, в случае выхода из строя системы, потребуется снять все напольное покрытие.


Некоторые недостатки можно решить благодаря грамотному монтажу и подключению пленки к сети. На сегодняшний день ИК полы Калео не имеют аналогов, относительно безопасности и удобства эксплуатации.

avtonomnoeteplo.ru

Теплый пол Caleo (Калео) пленочный, инфракрасный

Краткое содержание

При установке теплого пола можно обойтись без заливки, стяжки, или других процессов, которые требуют много времени и сил. Для уменьшения термина проведения всех монтажных работ рекомендуют использовать пленочные нагревательные элементы. Они считаются весьма эффективными, особенно если говорить о продукции Caleo (Калео). Она является одной из лучшей на рынке России, и успела себя зарекомендовать как надежная и долговечная.

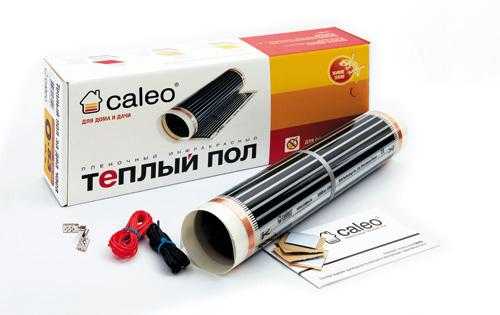

Пленочный теплый пол Caleo

Особенности продукции Caleo

Инфракрасный пленочный теплый пол Caleo представляет собой тонкую пленку, толщина которой составляет не больше 0,42 мм. Эффективная работа данного материала возможна благодаря размещению внутри специальных карбоновых пластин. Они исполняют роль нагревательных элементов. Электричество подается в систему по медно-серебряным проводникам.

Прикупил инфракрасный теплый пол Caleo Platinum

Состав пленочной инфракрасной пленки Калео

Такая пленка с двух сторон ламинируется с применением специального полимера, который отличается высокой стойкостью к негативному воздействию окружающей среды.

Также данное покрытие отличается огнестойкостью, водонепроницаемостью и электроизоляционными свойствами. Такие характеристики позволяют надежно защитить систему от любого негативного воздействия и продлить срок службы пленочного теплого пола Калео.

Подключение отдельных элементов к сети осуществляется параллельно. Для контроля над работой системы применяется терморегулятор. Его монтаж осуществляется на стене в помещении, где размещается теплый пленочный пол. Терморегулятор получает информацию о системе через термодатчик, который также внедряется в данный комплекс. Этот элемент обеспечивает эффективность работы теплого пола и снижает в несколько раз расход электроэнергии.

Преимущества Caleo

Продукция Калео (система пленочного теплого пола) обладает следующими преимуществами:

• монтаж всех элементов конструкции происходит «сухим» способом — без применения стяжки, плиточного клея или любого другого раствора;

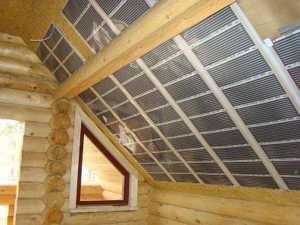

  Пленочный теплый пол Калео можно применять не только на полу,но и на потолке

• нагревательные элементы пленочного типа можно использовать под ламинат, ковролин, линолеум и другие напольные покрытия;
• один комплект инфракрасной пленки можно разделить на несколько частей и использовать для подогрева разных зон в помещении. В данном случае необходимо производить разрез на участке, который рекомендован производителем;
• толщина образовавшегося покрытия (без декоративной облицовки) составляет не больше 0,5 см;
• образовавшаяся конструкция не производит негативного влияния на микроклимат помещения – не сушит воздух, не провоцирует образование пыли;
• при эксплуатации теплого пола число отрицательно заряженных аэроионов увеличивается как минимум в 5 раз. Это положительно сказывается на самочувствии и здоровье людей, которые пребывают в данном помещении;
• при повреждении какого-то участка не выходит из строя вся система. При необходимости дефектную зону можно легко заменить;

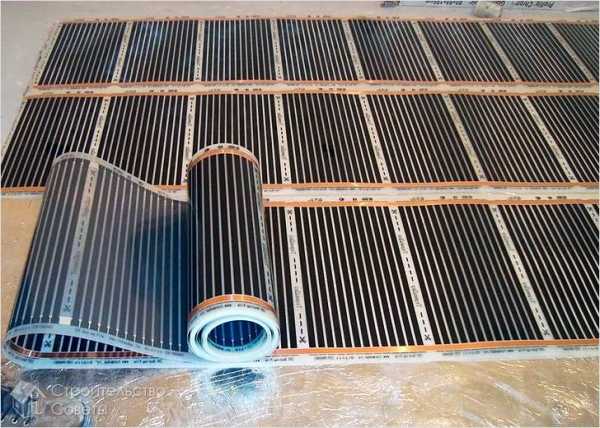

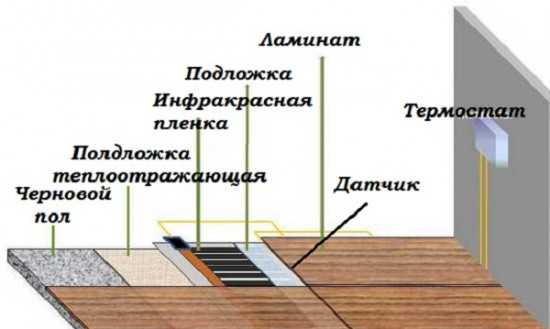

  Схема установки инфракрасной пленки
• нагревательные элементы Калео равномерно нагревают поверхность пола. Отсутствуют зоны с концентрацией теплового излучения, что позволяет создать максимально комфортную среду;
• нагревательные элементы пленочного типа устойчивы к воздействию влаги, не боятся высоких температур (до +110…+130°С), прочные и долговечные;
• во время работы инфракрасный теплый пол не производит шума и вибрации;
• используя эффективный терморегулятор, можно легко настроить теплый пол под свои нужды. При этом будет наблюдаться ощутимая экономия энергоресурсов;
• пленочный инфракрасный теплый пол полностью безопасен для окружающих, поскольку не нужно бояться наличия протечек или перегрузки электрической сети;

  График нагрева обычного теплого и инфракрасного полов

• благодаря применению нагревательных элементов пленочного типа, удается сэкономить электроэнергию как минимум на 15-20%. Их максимальная мощность 150 Вт на 1 кв. м;
• при необходимости инфракрасные нагревательные элементы пленочного типа можно устанавливать даже на потолок или стены;
• длительность монтажа теплого пола составляет 2-3 часа. Сразу после установки всех элементов системы можно начинать ее эксплуатацию;
• наличие гарантии от производителя. В зависимости от конкретной модели может составлять от 2 до 15 лет.

Описание продукции Caleo

Калео предлагает для своих клиентов широкий модельный ряд систем для теплых полов — от бюджетных вариантов до премиум класса. Также они предлагают дополнительные элементы для обустройства полноценной конструкции, в число которых входит терморегулятор.

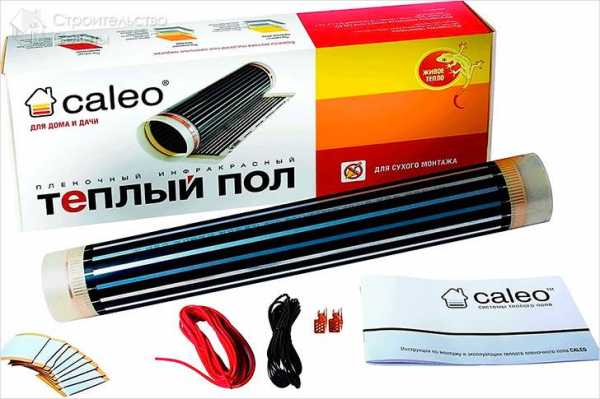

Теплый пленочный инфракрасный пол CALEO

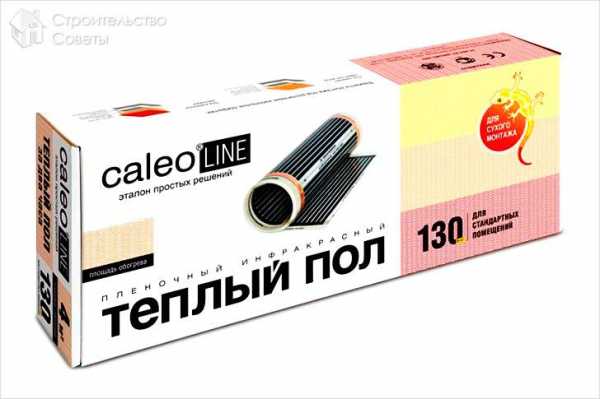

Caleo Line

Пленочный инфракрасный пол данной серии представляет собой продукт, который сочетает в себе надежность, эффективность и доступность. Его стоимость гораздо ниже, чем других моделей такого типа. Мощность термопленки составляет 130 Вт/кв. м. Она предназначена для «сухой» укладки под ламинат, ковролин, паркетную доску и другие напольные покрытия. В комплекте с термопленкой серии Line присутствуют контактные зажимы, битумная изоляция и кабель для подключения к сети. Отсутствует антиискровая серебряная сетка.

Информация о Caleo Line

Caleo Grid

Продукция из серии Grid отличается высочайшим качеством, надежностью и разумной ценой. Именно из-за таких характеристик она стала популярной среди покупателей. В данной серии присутствуют две модификации разного назначения. Одна может использоваться в качестве основного источника отопления, другая – дополнительного. В инфракрасных пленочных элементах Grid присутствует антиискровая сетка, полимерное покрытие. Мощность теплого пола – 150, 220 Вт на 1 кв. м.

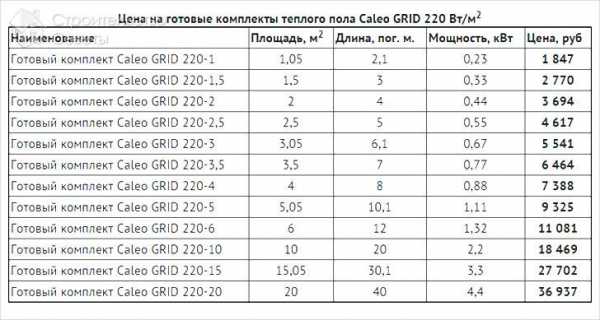

Caleo Grid технические характеристики

Caleo Gold

Продукция из серии Gold отличается следующими преимуществами:

• внедрение антиискровой технологии;
• увеличения эффективности и долговечности системы из-за отсутствия нагревания контактов;
• наличие функции саморегулирования.

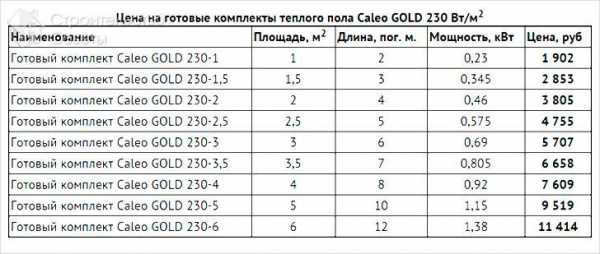

Caleo Gold информационная таблица

Caleo Platinum

Отличается высокой стоимостью, которая компенсируется наличием следующих характеристик:

• полная саморегуляция;
• может укладываться под мебелью;
• снижено энергопотребление;
• высокая мощность;
• долговечность и надежность.

Caleo Platinum таблица характеристики пленочного пола

Терморегуляторы

Производитель Калео предлагает для потребителей такой важный элемент для теплого пола, как терморегулятор. Этот прибор характеризуется:

• привлекательным внешним видом;
• терморегулятор можно настроить таким образом, который позволит создать оптимальную температуру в помещении;
• присутствие возможности дистанционного управления;
• терморегулятор оборудован защитой от перегрева;
• легкость монтажа.

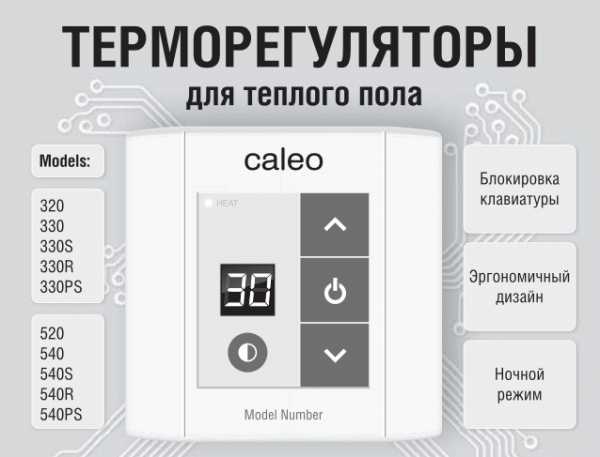

Терморегулятор Калео для теплого пола

Особенности установки теплого пола Caleo

При монтаже пленочного теплого пола Калео необходимо придерживаться следующих рекомендаций:

Преимущества установки тёплого пола Калео

• укладка пленки проводится исключительно «сухим» способом без стяжки. Для устройства конструкции производят монтаж изоляции, нагревательных элементов, отделочного покрытия;
• при укладке материала во влажных помещениях необходимо тщательно изолировать все поврежденные участки и дополнительно применять заземление;
• при устройстве теплого пола рекомендуется использовать все элементы от одного производителя – терморегулятор, клеммы, кабеля и другие;
• схема подключения нагревательных элементов к сети детально описана в инструкции от производителя.

Теплый пол от Caleo – лучшее решение для дома, поскольку каждый покупатель сможет найти подходящий продукт. Высокая надежность, эффективность и наличие дополнительных функций – это все то, что получит каждый после покупки.

Видео: Монтаж пленочного теплого пола с саморегуляцией CALEO PLATINUM

kaminyn.ru

Инфракрасный пленочный теплый пол Caleo Platinum — «Когда хочется тепла….Инфракрасный пленочный пол Caleo Platinum. Сегодня монтировать буду сама. ФОТО и ВИДЕО монтажа.»

Всем добрый день!

Идея сделать в новой террасе-спальне теплый пол пришла сразу и решительно.

Теплый пол будет основным источником отопления в помещении, где 7 больших окон.

Собираемся

держать ноги в тепле, а голову в холоде

Разделы отзыва:

1. Знакомство с пленочным инфракрасным теплым полом.

2. Почему мы выбрали именно эту модель пола — Caleo Platinum.

3. Монтаж теплого пола женскими руками (то есть моими) пошаговый.



! Видео пошаговый монтаж теплого инфракрасного пола внизу отзыва.



Далее под словом ПОЛ будет подразумеваться пленочный инфракрасный теплый пол

1. Знакомство с пленочным инфракрасным теплым полом.

Самое первое, что я для себя выяснила , что по основным характеристикам полы можно разделить на

• пол, на который нельзя ставить предметы.
• пол, на который можно ставить предметы небольшого площади (например стол, стул и т.д.
• пол, на который можно ставить мебель, класть коврики для йоги и т.д. То есть можно запирать на долго и на постоянно.

Представляете? Я даже предположить не могла, что есть пол, на который НЕЛЬЗЯ ставить мебель. А вы знали?

Это называется авторегулирование мощности в зависимости от температуры пола.

Наш выбор: пол, на который можно ставить мебель, потому что мы любители переставлять мебель

Следующее что я увидела, что полы можно разделить на те у которых

• слошной слой греющего элемента
• полосатый слой греющего элемента ( то есть между греющими элементами есть полоски, которые не греются)

Наш выбор: для нас не важно плошной или полосатый

Далее оказалось, что разные производители продают полы

• на метраж, то есть в рулоне
• упакованные в коробки комплекты

Наш выбор: в коробке, потому что в комплекте есть все, что нужно для монтажа.

2. Почему мы выбрали умный теплый пол Caleo Platinum

Caleo Platinum способен понижать мощность с 230 до 50 ватт на квадратный метр.

То есть когда на пол ставят мебель, он нагревается, но умный пол вместо того, чтобы нагреваться, понижает в месте установки мебели мощность.

А еще у Caleo Platinum есть то, чего нет в других полах — антиискровая сетка.

То есть токопроводящий слой и нагревательные элементы соединены между собой на напрямую, а через антиискровую сетку.

Однако стоимость его была выше, чем у другого производителя.

Позвонив в службу поддержки Caleo я выяснила все вопросы, которые хотела спросить. И в дальнейшем при монтаже служба поддержки была всегда под рукой.

Когда я позвонила другому производителю, со мной даже не стали разговаривать. Сказали сначала сформируйте заказ на нашем сайте, отправьте его, потом мы вам все расскажем…опа…и такое бывает.



3. Монтаж теплого пола женскими руками (то есть моими)

На комнату 19 квадратных метров нам нужно:

• 3 комплекта пленочного инфракрасного теплого пола Caleo Platinum
• подложка, на которую будет укладываться теплый пол. Она заказывается отдельно у такого же производителя
• Полиэтиленовая пленка толщиной 80 мкр, площадью на весь пол. Она будет укладываться сверху теплого пола. Пленка будет являться подложкой для ламината. Другая подложка не нужна!

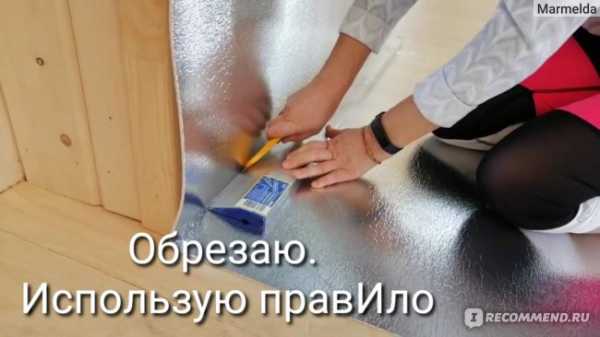

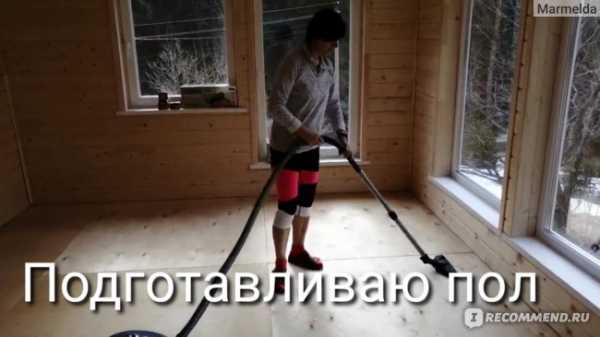

Подготовительные работы — укладка подложки

Теперь перехожу к самому интересному — буду раскладывать и кроить теплы пол.

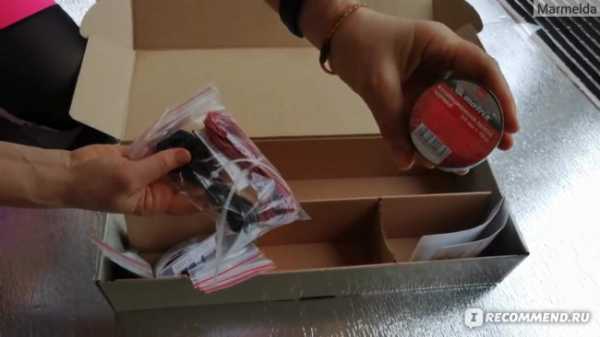

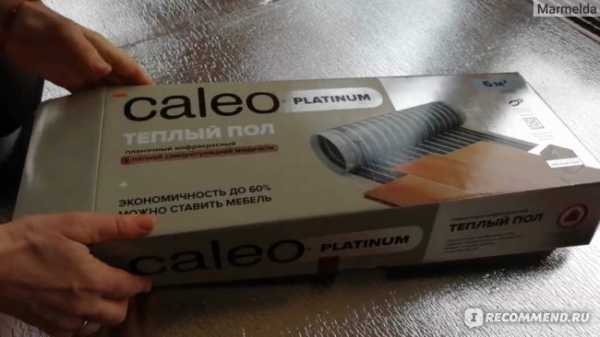

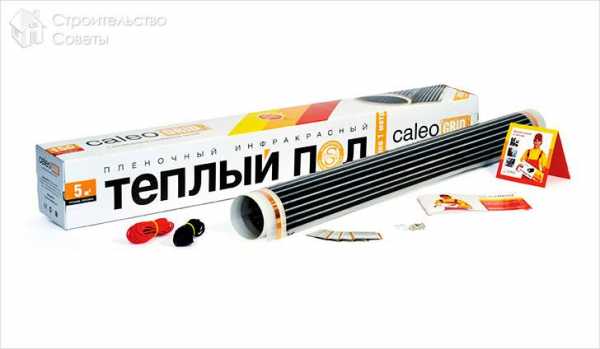

Рассматриваю, что в комплекте. Пол-пленка внушает доверие. На вид прочный.

В комплекте повода, изолента и битумные изоляторы для клем.

А так же монтажные клемы и кусочки битумного изолятора для них.

Инструкция пошаговая полная

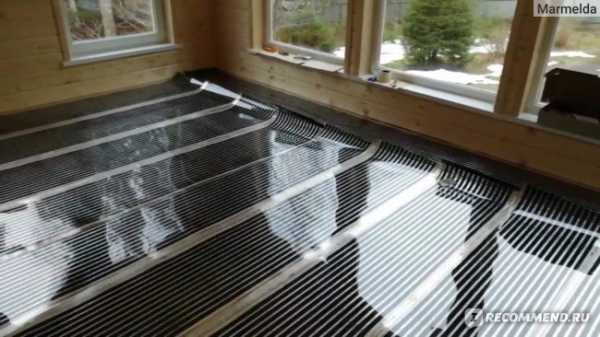

Первый рулон теплого пола пошел

Отмеряю согласно плану раскладки и отрезаю.

Режу между антиискровой сеткой.

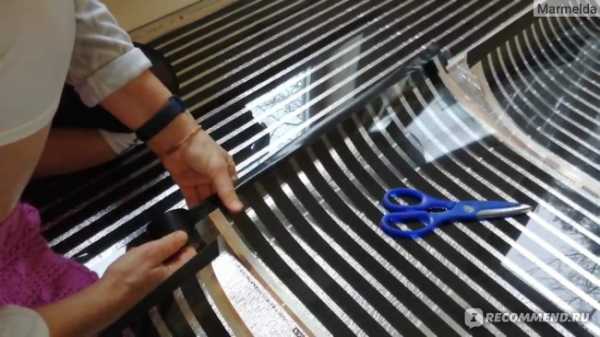

Изолирую пол

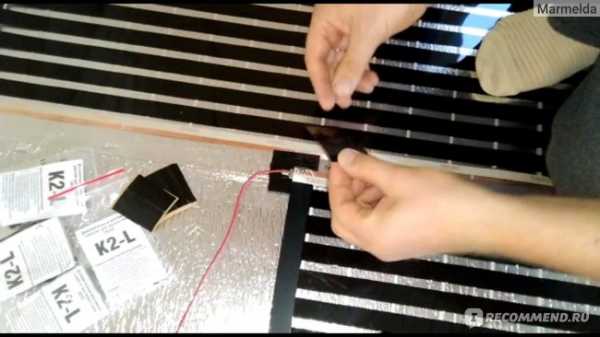

Подсоединяю клемы в токопроводящий пол

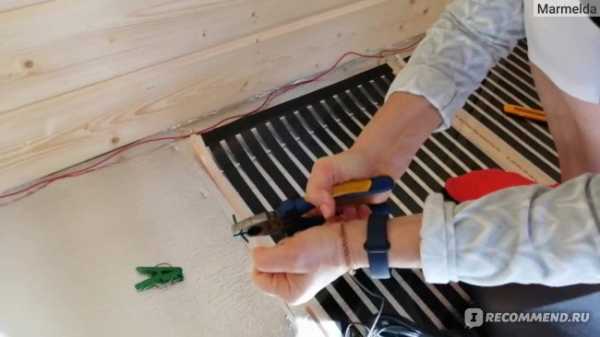

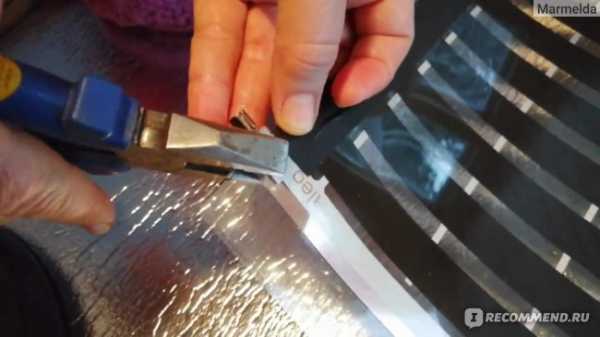

Зажимаю клемы плоскогубцами

Зачищаю провода. Супруг сделал мне такое безопасное приспособление из прищепки и лезвия точилки для карандашей.

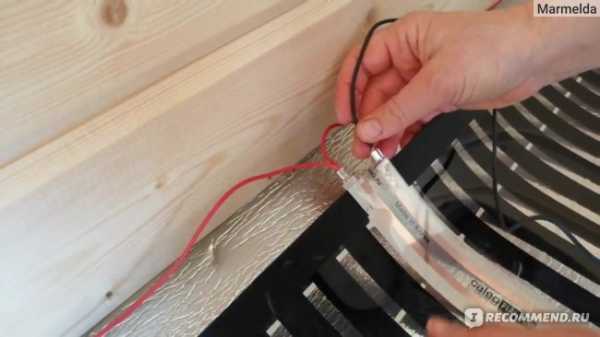

Присоединяю провода к клемам.

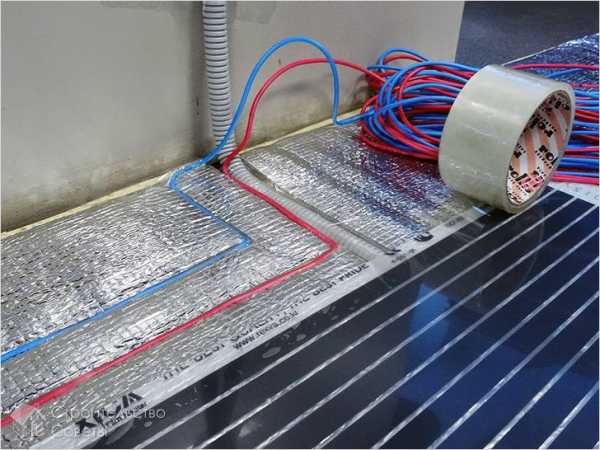

Все правые клемы соединяю черными проводами, все левые красными.

С учетом того, что пол мы укладываем двумя зонами

У нас 2 терморегулятора. И это очень удобно.

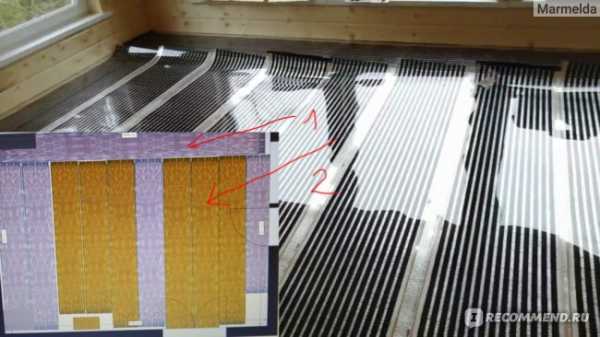

Желтым выделена зона под кроватью и входная ( на схеме — 2).

А сиреневым — зона вокруг кровати и окна. (на схеме — 1). Именно эта зона будет включаться чаще — встать ногами с кровати на теплый пол, и отсекать окна. Пройтись вдоль окон — будто прогуляться по теплому полу тоже классно. Хочу положить туда еще камушки в коробке, они будут нагреваться и как по морской гальке…)

Тщательно дожимаю Далее подключается к работе мой супруг. А я спешу на работу…

Каждую клему изолирует битумной изолентой. Уже нарезанные квадратики в комплекте с полом.

Каждое изолированное соединение укладывается в подложку.

Для этого канцелярским ножом вырезаются в подложке отверстия.

Прораб одобрил… Продолжаем дальше.

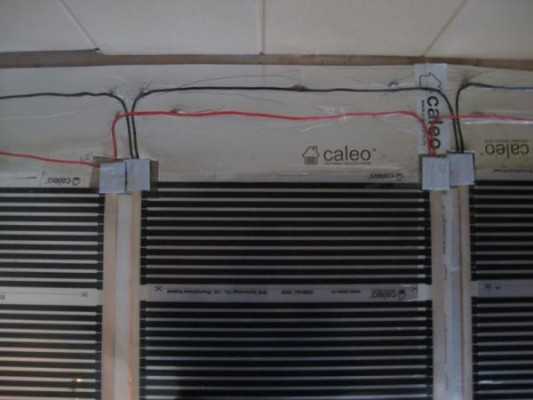

Клемы и провода уложены в ячейки

Делаем углубление для укладывания датчика. Показания термодатчика видно на терморегуляторе.

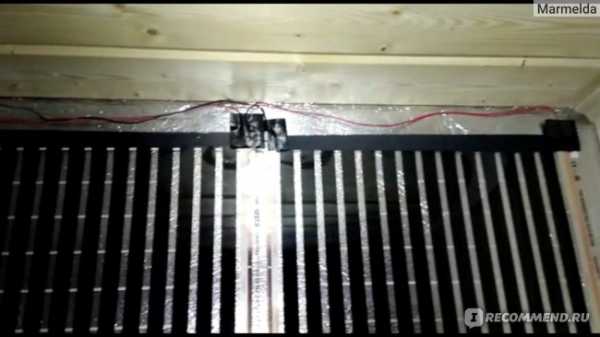

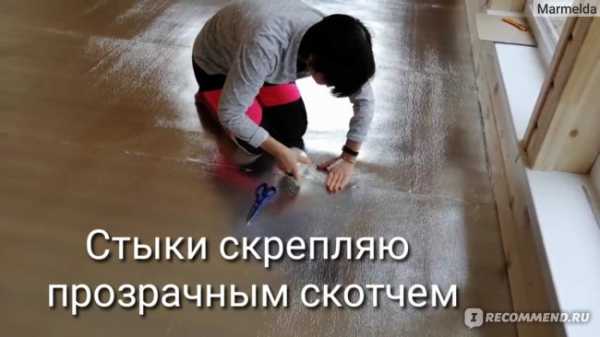

Места укладывания проводов закрепляем прозрачным скотчем.



Подсоединяем датчики

Вау! Пол нагревается сразу же!

Уф…. Положить теплый инфракрасный пленочный пол Caleo гораздо проще, чем написать об этом отзыв…

А я, когда буду подводить итоги года, в номинации мое самое правильное технологическое решение запишу для себя — решение сделать инфракрасный теплый пленочный пол Caleo Platinum !

Видео монтаж теплого пола

Отвечу на вопросы в комментариях.

irecommend.ru

Инфракрасный теплый пол Caleo: выбор, монтаж, схема подключения

В стаье мы рассмотрим плёночный инфракрасный тёплый пол Caleo. Он подходит для использования в качестве основного вида обогрева как в квартире, так и на даче. И даже для обогрева ступенек благодаря тому, что основой является плёнка и он легко может принять необходимую нам форму.

Содержание статьи:

1. Подготовка к монтажу.
2. Инструкция.
3. Виды напольных покрытий.
4. Техника безопасности.

Перед монтажом теплого пола

Для работы вам понадобятся:

1. Непосредственно сам комплект тёплого пола Калео в который входят: рулон термоплёнки, зажимы контактные, сенсор температуры пола (покупается отдельно), терморегулятор (покупается отдельно), комплект электропроводки и изоляция.
2. Материал необходимый для монтажа пленки и напольного покрытия: теплоотражающий материал, скотч, при финишной отделке ламинатом или паркетом используется шумоподавляющая подложка (толщиной не более 3 мм) или полиэтиленовая пленка, в случае применения ковролина или линолеума используем ДВП (оргалит, СМЛ, ГВЛ и т.д.).

Обязательно при монтаже плёночного инфракрасного тёплого пола применять теплоотражающий материал он снижает тепловые потери. В качестве него используют материал покрытый полипропиленовой или металлизированной лавсановой плёнкой.

Ни в коем случае не применяйте материал на основе алюминиевой фольги.

При укладке под такие напольные покрытия как ковролин, линолеум и аналоги рекомендуется использовать теплоотражающий материал с мягкой прослойкой, например:

• Инфрафлекс,
• Изолон ППЭ-3003 или НПЭ-3003,
• Пенотерм НПП ЛП толщиной 3-5 мм.

Изолон (Инфрафлекс) — теплоотражающий материал на основе полиэтилена и полиэстра, с одной стороны он покрыт металлизированным лавсаном. Это экологически чистый материал останавливающий тепло.

При укладке под керамогранит, керамическую плитку, жидкие полы, паркет и ламинат советуем применять теплоотражающий материал с твердой прослойкой: изолон ППЭ-0502 (с кратностью вспенивания 5-10) или техническую пробку толщиной 2 мм.

Инструкция по монтажу теплого пола Caleo

Заранее продумайте, где на стене будет находиться терморегулятор.

Приготовьте ровную и чистую основу под укладку на неё термоплёнки.

На подготовленную поверхность укладываем теплоотражающий материал. Между термопленкой и теплоотражающим материалом не должно быть воздушного промежутка.

Листы теплоотражающего материала крепим на скотч. При помощи скотча также соединяем листы между собой.

Далее разрезаем термоплёнку по специальным линиям отреза на нужные нам размеры. Линии разреза расположены через каждые 17,4 см. Для уменьшения количества точек подключения резать плёнку нужно на максимально возможную длину (но не более 8 пог.м).

Для уменьшения длины проводов контакты на термоплёнке должны быть направлены в сторону стены, на которой будет находиться терморегулятор.

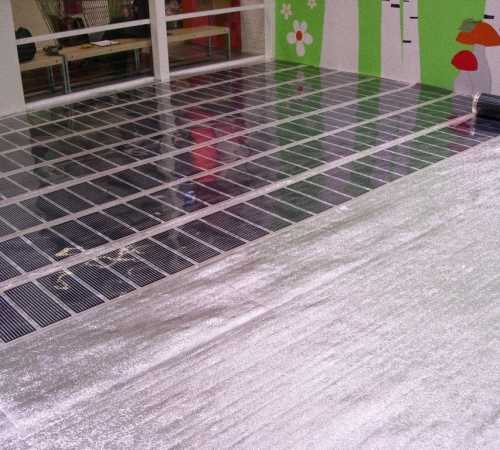

Раскладываем термоплёнку медной полосой вниз на теплоотражающий материал.

Установите контактный зажим на медную токонесущую полосу термопленки. При установке смотрите, чтобы одна сторона зажима находилась внутри её, а другая поверх медной полосы – снаружи.

Зажимаем пассатижами контактный зажим. Применяйте контактные зажимы входящие в комплект тёплого пола Caleo или аналогичные.

Теперь необходимо линии отреза медной шины, включая серебряные контакты заизолировать. Для этих целей применяют короткую, разрезанную на 2 части, битумную изоляцию входящую в набор изоляции.

Серебряные контакты внутри также должны быть заизолированы по всему срезу.

Термопленку крепим на теплоотражающем материале скотчем воизбежание её сдвига.

Устанавливаем терморегулятор на стену вблизи с розеткой в доступном и удобном для Вас месте. Терморегулятор к электросети можно подключить непосредственно к проводке стационарно или как бытовой электрический прибор, при помощи вилки включаемой в розетку.

Далее укладываем монтажные провода.

Подключать к электросети полы Калео нужно только согласно штатной схемы подключения.

Для удобства монтажа в комплекте находятся провода двух цветов. Монтажные провода необходимо располагать с одной стороны помещения и желательно так, чтобы основной пучок проходил под плинтусом.

Также провода можно уложить в сделанное углубление в теплоотражающем материале.

Зачистите концы проводов для подключения их к контактным зажимам. Вставьте провод в контактный зажим и зажмите его пассатижами. Проверьте, чтобы провод был хорошо закреплен.

Теперь нужно заизолировать места подключения к термопленке входящими в её комплект отрезками изоляции. Для изоляции одного соединения используем два отрезка.

Пример можно посмотреть в конце полосы, там уже установлена изоляция.

Серебряные контакты тоже должны полностью быть заизолированы по всему срезу.

Убедитесь еще раз в качественной изоляции всех соединений и линий отреза.

Подключаем, согласно схеме входящей в комплект тёплого пола, провода к терморегулятору.

Устанавливаем датчик температуры пола под термопленку снизу нагревательного элемента. Крепим его при помощи битумной изоляции.

В теплоотражающем материале делаем углубление, чтобы избежать неровностей напольного покрытия. Если используете мягкие напольные покрытия, то датчик температуры тёплого пола необходимо устанавливать в том месте где будет наименьшая на него нагрузка.

Заключительным этапом является подключение электропитания к терморегулятору электрического пола caleo, которое осуществляется специалистом электриком. И помните, что подключение устройств мощностью более 2кВт должно производиться через отдельный автомат.

Читайте также: Технология стяжки полов в квартире.

Теперь можно протестировать всю систему тёплого пола. При включении температуру пола необходимо установить не более 30 °С.

1. Проверьте, чтобы все полосы термопленки нагревались.
2. Проверьте отверткой-индикатором места подключения проводов к термоплёнке и изоляцию линии отреза.
3. В местах соединения не должно быть нагревания и искрения.

Поверх теплого пола для дополнительной защиты уложите полиэтиленовую пленку. Места соединения плёнки заизолируйте при помощи скотча.

В случае настилки ламината можно применить специальную подложку поставляемую вместе с ним.

Монтаж тёплого инфракрасного плёночного пола caleo под разные виды напольного покрытия

Учтите, что при разных видах финишного напольного покрытия необходимо применять разные защитные материалы.

Паркет и ламинат

При укладке под паркет или ламинат используют полиэтиленовую пленку. Монтировать такое напольное покрытие необходимо согласно прилагаемой инструкции по монтажу.

И будьте особо аккуратны, чтобы не повредить термоплёнку.

Линолеум, ковролин или ковровое покрытие

Укладывать линолеум, ковровое покрытие или ковролин необходимо также на защитный материал. В качестве которого могут быть (оргалит, ДВП , влагостойкий ГВЛ, СМЛ-Премиум и т.д.).

Затем на защитный материал укладывается выбранное вами напольное покрытие любым способом:

• на клей,
• клеящуюся двухстороннюю ленту и т.д.

Керамогранит или керамическую плитку

В этом случае необходимо избежать контакта термоплёнки и стяжки или плиточного клея.

Первым слоем укладываем полиэтиленовую пленку. Поверх которой кладём и крепим к полу при помощи дюбель-гвоздей стекломагнезитовый лист толщиной 3-6 мм (СМЛ-Премиум) или влагостойкий гипсокартон толщиной 6-10 мм, а на него уже можно класть керамогранит или плитку.

Также под керамогранит или керамическую плитку хорошо использовать уникальный стержневой теплый пол UNIMAT. Он не боится перегрева в местах установки мебели или бытовой техники, а также имеет эффект саморегуляции.

Вот и всё. Теперь можно включить терморегулятор и выставить на терморегуляторе 30 °C.

Техника безопасности при монтаже тёплого пола

И ещё немного о технике безопасности при выполнении монтажа электрического тёплого пола Caleo.

Категорически запрещается:

• Подключать терморегулятор не отключив напряжение в сети.
• Накладывать при монтаже друг на друга полосы термопленки, чтобы избежать перекрытия нагревательных элементов.
• Устанавливать температуру нагрева пола более 30 °С.
• Включать всю систему теплого пола пока не будет произведена изоляции всех контактов и линий отреза.

RemontLegco.ru

У вас возникли вопросы, жалобы или вы хотите оставить свой позитивный отзыв, вы можете это сделать ниже! Оставляйте свои отзывы и предложения в комментариях!

Нам будет очень приятно, если вы найдёте время и повод поделиться своим мнением!

Это интересно:

Ламинат или ламинированный паркет

Ламинат или ламинированный паркет
Ламинат ещё называют ламинированным паркетом это одно из самых популярных

remontlegco.ru

Инфракрасный теплый пол Caleo — виды термопленки и особенности монтажа



Один из самых быстрых в установке пленочных инфракрасных теплых полов, является Caleo. Метод его монтажа не требует заливки стяжки. Его укладку можно осуществлять под ковролин, ламинат и линолеум. Также с использованием технологии сухого монтажа, стелить пленочный обогрев Caleo можно и под керамическую плитку. При этом эксплуатировать обогрев можно сразу после укладки финишного напольного материала. В этой статье мы подробнее узнаем в чем именно имеет преимущества инфракрасный теплый пол Caleo и как правильно осуществить его монтаж.

Как устроен и работает Caleo

Теплый пол Caleo представляет собой двухслойную термопленку, которая внутри своей структуры имеет карбоновый нагревательный элемент и медную шину. Шина располагается вдоль пленки.

Как только нагревательный элемент запитывается от электросети, покрытие излучает анионные частицы и ИК лучи дальнего спектра действия. Специальное пастообразное углеродистое вещество, которое нанесено на пленке изогнутой и ровной пленкой отвечает за это излучение.

Что касается подачи электричества, то оно выполняется по медным проводам. Способ подключения пленочного обогрева используется только параллельный. Чтобы излучение было направлено в нужное «русло» укладывается специальная отражающая подложка. Благодаря ей тепловая энергия не будет греть потолок ваших соседей, а направляться вверх.

Недостатки и достоинства

Каждый стремиться к тому, чтобы любая покупка для дома была качественной. Это относится и к приобретению системы теплого пола. Поэтому вполне разумно ознакомиться с достоинствами и недостатками теплого пола Caleo.

Преимущества:

1. Простота в установке. Монтаж системы теплого пола Caleo занимает до 3 часов. Включать его можно сразу после окончания установки.
2. Экономичность. Caleo экономичен не только при установке, но и при эксплуатации. Так, нет необходимости тратить средства на заливку стяжки и покупать другие составляющие компоненты отопительного пирога теплого пола. Это огромная экономия финансов! При покупке можно заказать нужное количество метров пленки. После этого, она делится на нужные модули. Вместе с Caleo на отоплении вы будете экономить до 20% электроэнергии.
3. Безопасный метод обогрева. В отличие от других типов электрического обогрева пола, инфракрасный обогрев намного безопаснее. Это объясняется тем, что 90% ИК излучения находится в дальнем диапазоне, что положительно влияет на здоровье человека. ИК пол Caleo увеличивает в помещении в 4 раза количество отрицательных заряженных ионов.
4. Долговечность обогрева. На протяжении долгого времени система будет работать безотказно. Если имеются механические повреждения, то из строя выходит только отдельная секция, которую недорого и легко будет заменить. Используемый материал при изготовлении термопленки не подвержен коррозии. Гарантия от производителя составляет 15 лет.

Ради объективности, следует выделить и некоторые недостатки системы, хотя их на порядок меньше. Итак, вот некоторые отрицательные стороны пленки Caleo:

1. Для монтажных работ требуется наличие некоторых навыков. Хотя монтаж можно осуществить своими руками в целом работу лучше доверить профессионалу, ведь так больше гарантий что система напольного обогрева прослужит дольше.
2. Одним из недостатков можно назвать то, что все выводы питания располагаются под покрытием. Если вдруг будет обнаружена поломка, то вам придется осуществлять полный демонтаж всей конструкции.
3. Еще один минус, но он, скорее всего, условный, заключается в дороговизне конструкции. Однако, учитывая экономичность при эксплуатации материал быстро окупится.

Разновидности пола Caleo

Компания Caleo за более чем 10 лет выпустила 4 поколения ИК термопленки. Отличаются они между собой мощностью. Например, слабые по мощности модели предназначаются для поддержания в помещении хорошего микроклимата, служа как дополнительное отопление. Что касается самых мощных систем обогрева, то их можно эксплуатировать в качестве основного обогрева жилища. Ниже приводится обзор всех четырех видов пленки, при этом увидим в чем они различаются еще, помимо цен.

Caleo LINE 130

Этот тип пленки считается стандартной ИК обогрева. Это поколение имеет прямое соединения греющих полос, оснащенных горячими элементами и холодными токоведущими медными шинами.

В составе комплекта при покупке имеются такие компоненты:

• Нагревательная пленка.
• Контактные зажимы для подключения кабеля.
• Кабель электрический.
• Изоляция для контактов.
• Инструкция по монтажу и эксплуатации.
• Видеоинструкция на диски.

Инфракрасный пол Caleo LINE 130 обладает такими техническими характеристиками:

• Пленка, шириной в 500 мм.
• Каждый 200 мм имеет линия отреза. Она обозначается специальными символами.
• Температура нагрева 50°С, это максимальный показатель.
• Пиковая мощность 13- Вт/м². Фактически устройство потребляет 40 Вт/м² электроэнергии.

Caleo GRID

Серия термопленки GRID имеет свою уникальную особенность, которая заключается в антиискровой серебряной сетке. Эта система полностью исключает как холодные, так и горячие контакты, т.е. она разделяет нагревательный элемент с токопроводящей шиной.

Эта разработка делает изделие долговечным, безопасным и надежным. При выборе важно быть осторожным, ведь на рынке можно встретить поделку!

Если вы решили постелить теплые полы в простом помещении, то вам будет достаточно мощности 150 Вт/м². Его монтаж также осуществляется под паркет, линолеум, ламинат и ковролин. Если же планируете теплый пол Caleo GRID на лоджии, то мощность термопленки потребуется 220 Вт/м².

В составе купленного комплекта, вы найдете:

• Инфракрасная пленка.
• Зажимы контактные.
• Электрические провода.
• Изоляционный комплект.
• Гарантийный талон и инструкция.
• Видеоинструкция на диске.

Также можно выделить некоторые технические характеристики изделия, для примера возьмем пленку мощность в 150 Вт/м²:

• Ширина пленки 500 и 1000 мм.
• Энергопотребление с установленным терморегултором на 1 м² составляет 150 Вт/м².
• Длина полосы может иметь такой максимальный показатель: для ширины пленки 0,5 м – 11 пог.м, а для пленки шириной 1 м – 5 пог.м.
• Температура плавления 130°С.
• В общем спектре доля инфракрасных лучей составляет 90,4%.

Caleo GOLD

Если в предыдущих типах пленки Caleo запрещается укладывать ее под мебель и другие крупногабаритные предметы, то в случае с Caleo GOLD она разработана специально для таких случаев. Однако, устанавливать мебель можно ту, которая имеет минимальное количество точек соприкосновения.

Термопленка Caleo GOLD экономичней на 15-20% от серии GRID.

В комплекте ИК пленки имеется:

• Термопленка GOLD.
• Зажимы для контактов.
• Электрический кабель.
• Специальный комплект для изоляции контактов.
• Инструкция по монтажу и эксплуатации.
• Видеоурок.

Что касается технических характеристик, то ИК пленка Caleo GOLD имеет такие показатели. Мы рассмотрим для примера пленку, мощностью в 230 Вт/м²:

• Потребляемая мощность 230 Вт/м².
• Средний показатель энергопотребления 52 Вт/ч.
• Ширина пленки 500 мм.
• Длина полосы 8 м.
• Температура плавления 130°С.

Caleo PLATINUM

Этот вид пленки самый передовой и разработан согласно последнему слову техники. Работает она на основе полного саморегулирования. Если в одной части комнаты пол холодней, то пленка греется с большей мощностью и наоборот. Поэтому для пленки серии PLATINUM абсолютно не страшно полное запирание мебелью. В отличие от серии GRID она экономней на 30-40%.

Что касается комплекта изделия, то он имеет:

• Пленку ИК.
• Специальные зажимы для контактов.
• Электрические провода.
• Комплект изоляции.
• Инструкция по монтажу и эксплуатации.
• Видеоинструкция на диске.

Интересно будет увидеть и некоторые технические характеристики Caleo PLATINUM, для примера возьмем мощность 280 Вт/м²:

• Средний показатель энергопотребления составляет 75 Вт/ч.
• Ширина изделия 500 мм.
• Длина пленки 8 пог.м.
• Температура плавления 130°С.

Также будет интересно ознакомиться с тем, как осуществляется монтаж инфракрасной пленки Caleo своими руками.

Монтаж

Самое время разобраться с тем, как правильно осуществить монтаж инфракрасного теплого пола Caleo. Для этого вам потребуется приобрести дополнительный строительный материал в таком наименовании:

• Теплоотражающий материал.
• Двусторонний и односторонний скотч.
• Если монтаж будет осуществляться под паркетную доску, то также потребуется полиэтиленовая пленка.
• Если монтаж будет выполняться ковролин или линолеум, то придется приобрести ГВЛ, СМЛ, оргалит или другие подобные материалы.

При укладке Caleo под керамическую плитку, вам необходимо будет приобрести твердый теплоотражающий материал, например, техническую пробку, толщиной в 2 мм.

Процесс монтажа имеет такую последовательность:

• Первым делом вычисляете площадь, на которую будет укладываться пленочный обогрев. При этом важно планировать расположение пленки так, чтобы контакты пленки находились как можно ближе к терморегулятору. Чтобы было меньше точек подключения и соединения, рекомендуется пленку укладывать вдоль длинных сторон комнат.
• После создания проекта, можно приступать к укладке теплоотражающего материала. Предварительно убедитесь в том, что пол достаточно ровный. Между собой отражающий материал склеивается скотчем.
• Сверху раскатываете Caleo. Отрезаете полосы нужной длины. Стоит заметить, что линии отреза располагаются на каждых 17,4 см. Чтобы полосы пленки не скользили, их можно зафиксировать скотчем к полу.
• Теперь монтируется терморегулятор. Делать это лучше неподалеку от имеющейся проводки.
• Далее, укладываете провода для подключения пленки. Как говорилось выше, подключение только параллельное. Провода одного цвета соединяете между собой контактными зажимами на каждой полосе, они располагаются с левой стороны. Провода другого цвета соединяются по такому же принципу и находятся они с правой стороны.
• На следующем этапе при помощи контактных зажимов соединяете провода с термопленкой. При этом зажимы устанавливаете на медные полосы. Одна сторона зажима должна находиться внутри термопленки. При соблюдении такой последовательности подключения, работа теплого пола будет удовлетворяющей. Очень важно изолировать отрезы медных шин и все контактные зажимы. Делать это можно при помощи битумной изоляции.
• После этого выполняете подключение к терморегулятору провода. На инструкции к терморегулятору прилагается схема подключения. Вам остается тесно ее придерживаться.
• На этом этапе устанавливаете температурный датчик теплого пола. Он должен соединяться проводом с терморегулятором. Укладывается он в специальную гофру и располагается в непосредственной близости к отопительному контуру. Возможно, вам необходимо будет вырезать канавку в теплоотражающем материале для укладки датчика.
• Далее, следует подключить терморегулятор к электрической сети. Для этого можно воспользоваться услугами квалифицированного электрика, особенно если вы не имеет опыта в электромонтажных работах.
• В завершение необходимо протестировать систему обогрева. Это следует выполнить перед настилом отделочного материала. Убедитесь в том, что каждая подключенная полоса греется. Проверьте каждое место соединения и зажимы. Не допускается чрезмерный перегрев и искрение.
• Если в процессе тестирования проблем не обнаружено, можно приступать к монтажу напольного покрытия. Важно не повредить греющий элемент при укладке того или иного отделочного материала.

По такой схеме осуществляется монтаж ИК Caleo. Если вы имеет опыт в выполнении таких работ, то можете делиться своими наблюдениями, оставляя комментарии к этой статье.

Возможно, вам будет интересно дополнительно прочитать такие материалы:

Как выбрать инфракрасный теплый пол

Теплый пол под ламинат своими руками

Какой ламинат лучше для теплого пола

Как сделать теплый пол на лоджии

Инфракрасный стержневой теплый пол Unimat Rail

Видео

В предоставленном видеоматериале, вы сможете увидеть достоинтсва инфракрасной пленки Caleo:

www.stroitelstvosovety.ru

отзывы, видео инструкция по монтажу

Теплый пол «Caleo» широко известен на российском рынке. В этой статье мы рассмотрим все плюсы и минусы комплектов теплых полов этого бренда, приведем отзывы реальных потребителей и конечно же дадим подробную инструкцию по монтажу системы своими руками.

Содержание статьи:

Инфракрасный теплый пол представляет собой систему отопления, созданную с применением уникальных технологий и получившую заслуженное признание во многих странах. Данная статья поведает вам от пленочных полах Калео, которые по многим параметрам своей работы превосходят другие системы напольного обогрева.

Особенности конструкции и сферы применения

Система отопления Калео – это универсальная двуслойная термопленка со встроенными в нее карбоновыми нагревательными элементами, которые изолированы защитным слоем. На пленку нанесено специальное углеродное вещество, благодаря которому происходит инфракрасное излучение, обладающее дальним спектром действия. Подача электричества к системе осуществляется за счет прочных медных проводов.

Среди основных достоинств теплого пола «Калео» можно выделить:

• легкость в установке, поскольку при наличии минимальных навыков смонтировать систему можно за несколько часов. При этом она может быть запущена в работу сразу по окончании монтажа;
• экономичность, обусловленная тем, что во время установки нет нужды тратить дополнительные средства на стяжку, клеевые составы или мастику. При покупке пленки можно отсчитать необходимый метраж, а потом самостоятельно разделить изделие на нужное количество модулей. Кроме того, при эксплуатации пола Калео экономия электроэнергии составит около 15-20% по сравнению с другими системами обогрева;
• безопасность. На обе стороны инфракрасной пленки нанесены специальные полимеры, обеспечивающие не только электроизоляцию, но и повышенную пожароустойчивость. При этом полосы не нагреваются до температуры, превышающей 55 градусов. Излучаемое тепло находится в диапазоне, благоприятно воздействующем на организм человека;
• долговечность, гарантируемая использованием новейших запатентованных технологий в процессе изготовления теплого пола благодаря которым система бесперебойно работает в течение многих лет. При сильном механическом воздействии, как правило, из строя выходят только поврежденные полосы или секции, что не мешает продолжать самой системе безотказно функционировать.

Однако стоит отметить, что все имеющиеся в системе выводы питания располагаются под покрытием, что в случае поломки системы потребует полного демонтажа конструкции. Поэтому при установке теплого пола крайне внимательно нужно относиться к недопущению ошибок.

Инфракрасный пол Калео идеально подходит для установки под такие покрытия как ламинат, паркет или линолеум. В доме, отличающемся большой общей площадью, такая система поможет обеспечить эффективный обогрев всех имеющихся помещений. Ее можно смело использовать в спальне или детской комнате, поскольку излучение не причиняет абсолютно никакого вреда здоровью человека. По этой же причине такой теплый пол считается незаменимым в различных медицинских и детских учреждениях. На покрытии, под которым расположена конструкция Калео, дети могут достаточно долго играть, не рискуя получить переохлаждение. Система не создает никаких электромагнитных полей, а также поддерживает естественную постоянную влажность в помещении.

Что входит в комплект

Комплект теплого пола Caleo обычно состоит из:

• термопленки, реализуемой в рулонах;
• контактных зажимов в определенном количестве;
• электрической проводки;
• битумной изоляции;
• инструкции по монажу.

Дополнительно необходимо приобрести терморегулятор соответствующего типа и датчик температуры. Также понадобится монтажный материал, обладающий теплоотражающим эффектом и шумоподавляющую подложку в случае укладки теплого пола под ламинированное покрытие. Категорически запрещается использовать материалы, в составах которых имеется алюминиевая фольга.

Установка теплого пола Caleo своими руками

Способы монтажа теплого инфракрасного пола могут немного отличаться в зависимости от используемого напольного покрытия:

1. Если система обогрева устанавливается под ламинат или паркет, то необходимо использовать полиэтиленовую пленку, функция которой заключается в обеспечении защиты термопленки от проникновения в нее влаги, а также от механических повреждений. В этом случае сначала на стяжку кладут теплоотражающий материал изолон, на который укладывают термопленку Калео. Сверху размещают полиэтиленовый материал, после чего монтируют финишное покрытие.
2. При использовании в качестве покрытия таких не особо прочных материалов как линолеум или ковролин последовательность практически такая же, за исключением того, что между полиэтиленовой пленкой и финишным покрытием нужно установить листы фанеры или ДВП. Такие материалы помогут защитить систему обогрева от возможных повреждений.

Перед монтажными работами нужно обязательно продумать будущее расположение мебели в помещении, поскольку инфракрасный теплый пол нельзя устанавливать в местах с большими статическими нагрузками.

После того как окончательный выбор напольного покрытия и места расположения конструкции сделан можно приступать непосредственно к монтажу системы теплого пола:

• на предварительно очищенную ровную поверхность укладывают листы теплоотражающего материала, которые с помощью скотча должны быть скреплены между собой.
• термопленку Калео аккуратно нарезают на полосы необходимой длины. Для удобства на ней имеются линии отреза;
• нарезанные полосы укладывают встык поверх теплоотражающего материала, после чего фиксируют их плотное соединение друг с другом при помощи скотча. Рекомендуется укладывать термопленку контактами к той стене, на которой в дальнейшем будет располагаться терморегулятор. Это позволит сократить длину соединительных проводов;
• устанавливают терморегулятор, который должен быть закреплен в соответствии с инструкцией и без нарушений техники безопасности. Желательно чтобы он был расположен в наиболее доступном месте;
• укладывают монтажные провода, после чего соединяют их с термопленкой. После установки контактных зажимов на медные полосы пленки все места соединений необходимо заизолировать. Зажимы не должны свободно болтаться, поэтому желательно воспользоваться пассатижами;
• провода, идущие от крайней полосы пленки, подключают к контроллеру. Делать это нужно в строгом соответствии со схемой, которая прилагается к регулятору;
• к изнаночной стороне пленки Калео при помощи битумной изоляции крепят датчик температуры. На том участке, где он будет расположен, нужно сделать в теплоотражающем материале соответствующего размера канавку, чтобы наличие датчика не повлияло на равномерность напольного покрытия;
• терморегулятор подключают к электрической сети и делают тестовый запуск системы для проверки работоспособности каждой полосы термопленки;
• поверх конструкции укладывают полиэтиленовую пленку, после чего можно стелить финишное покрытие.

Во время монтажа строго запрещается:

• устанавливать терморегулятор без предварительного отключения напряжения в электросети;
• укладывать полосы пленки друг на друга, поскольку это может привести к повреждению нагревательных элементов;
• включать систему с неизолированными контактами;
• устанавливать на терморегуляторе температуру, превышающую 30 градусов.

Отзывы о фирме «Калео»

Когда мы переехали в новую квартиру, основного отопления в ней еще не было. Установили теплый пол Caleo в ванной комнате, после этого долго еще ходили туда не только мыться, но и греться. Совершенно не сушит воздух, не издает неприятных запахов. А потребление электроэнергии вполне приемлемое. Порадовало и то, что не потребовалось специально готовить основание, можно укладывать фактически на любую ровную поверхность.

Антон, 30 лет

Раньше зимой пользовались обогревателями, поскольку основное отопление недостаточно прогревало комнату. А год назад сделали теплый пол. Выбрали Калео как раз по отзывам. Теперь на порядок меньше приходится платить за электричество. Отлично нагревает не только паркет, по которому приятно стало ходить босиком, но и воздух в помещении.

Виктория, 25 лет

Уважаемые посетители! Если вы хоть раз сталкивались с монтажом или использованием теплого пола этой фирмы, просим вас оставить свой отзыв в комментариях под статьей. Ваше мнение может помочь другим людям!

comfortpola.ru

Кладем инфракрасный пол Caleo — обзор, инструкция

Компания Калео Трейд производит и реализует систему инфракрасного пленочного пола Сaleo уже более семи лет. Пользователи отмечают преимущества обогрева с помощью данного бренда, в числе которых удобство, комфортный обогрев, значительная экономия электроэнергии. От 15 до 20% стоимости электроэнергии при использовании привычных обогревателей. А также быстрый и простой монтаж системы и наличие комплексов разной мощности. Фирма Caleo известна как развивающаяся компания, с широкой представительской сетью. Изготовление системы теплого пола производится из высококачественных комплектующих и материалов, произведенных в Германии, Америке и Корее. Компания ставит своей целью дарить тепло и комфорт в дома, квартиры, дачи, офисы с максимальной эффективностью и экономической обоюдной выгодой.

Оглавление:

1. Сфера применения инфракрасного пола Caleo
2. Преимущества системы инфракрасного теплого пола Caleo
3. Инфракрасный пол caleo. Цена экономии энергоносителей
4. Инфракрасный пол Сaleo. Стоимость
5. Инфракрасный пол caleo. Устройство
6. Как самостоятельно установить пленочный пол Caleo
7. Монтаж теплой системы Калео

Сфера применения инфракрасного пола Caleo

Инфракрасный пол Калео стал качественным и недорогим полноценным заменителем традиционным обогревательным напольным системам, таким как кабельный обогрев. Установка инфракрасного пола Caleo производится на объектах самого разного предназначения: частные постройки и дома, многоквартирные объекты, производственные площади, государственные бюджетные заведения, например, детские сады и ясли.

Возможностей тонкого теплого пола Caleo достаточно для прогрева больших площадей в течение нескольких секунд, создания локального обогрева, временного прогрева не жилой комнаты, поддержания заданного температурного режима.

Преимущества системы инфракрасного теплого пола Caleo

• Главной отличительной чертой инфракрасного теплого пола Caleo является излучение инфракрасных лучей длинной, совпадающей с излучением человеческого тела. Данная характеристика гарантирует полную безопасность для здоровья данного вида обогрева. Медиками доказано, что система Caleo полезна для организма, благоприятно влияет на тонус и общую кондицию людей.
• Нейтрализует статическое электричество.
• Создает уникальный эстетичный интерьер.
• Функциональность. Легкий монтаж и демонтаж системы. Возможна установка на съемной квартире.
• Оказывает положительное влияние на здоровье. ИК-лучи мягко проникают в организм и не вызывают нарушений естественного ритма жизни. Эти лучи широко известны при прохождении физиотерапевтических методов лечения.

• Создают электромагнитное излучение меньшей силы, чем у обычных приборов.
• Простота установки системы связана с отсутствием расходов на такие материалы, как клей, мастика, стяжка.
• Компактность. Позволяет производить маскировку под поверхностью в 0.3 мм.
• Универсальность. Система Калео монтируется на любой горизонтальной, вертикальной и наклонной поверхности.
• Пожаробезопасная. Применяемые в конструкции материалы устойчивы к воздействию открытого огня, имеют негорючие характеристики, огнеустойчивы, выдерживают температуру выше 7000 С.
• Совместима с практическими всеми применяемыми для отделки напольными покрытиями.
• Экологически чистая обогревательная система.
• Экономная, энергосберегающая технология.
• Длительный рабочий ресурс до 15 лет.

Инфракрасный пол caleo. Цена экономии энергоносителей

Инновационная пленочная инфракрасная система обогрева полов не только удобна и комфортна, но и экономна. Ей не присущи недостатки аналогичных пленочных отопительных систем благодаря уникальной конструкции.

Состав системы:

• Два слоя специальной полиэстеровой пленки, обработанной электрическим коронарным разрядом. Стандартная толщина одной пленки до 5 мм.
• Встроенные карбоновые нагревательные элементы. Они известны малой токопроводимостью и малой электрической емкостью. Материал, который «не бьется» током.
• Медная шина, через которую пропускается ток.
• Серебряная сетка в качестве предохранительного элемента медной шины от перегревания и влаги. Надежная защита позволяет устанавливать систему Калео в ванных и душевых.

В системе Калео исключены соединения горячих и холодных оконечных проводов. Соединение «холодного» провода производится по традиционному способу, как в обычной проводке. Проходящий через медную шину электрический ток не нагревает металл, а приводит к нагреву карбоновых полос.

Использование данного вида обогрева позволяет в современных условиях, при постоянно растущих ценах на энергоносители, экономить на оплате за уют и комфорт в холодное время, не зависеть от городских коммунальных систем и неожиданных аварий при очень низкой температуре. Общая экономия, подсчитанная многими пользователями системы обогревательной системы Caleo, составляет 20 – 35 %. Не стоит отказываться от одноразовой инвестиции в собственное благополучие. Потратите один раз – сэкономите на 15 лет.

Инфракрасный пол Сaleo. Стоимость

Приобретая продукцию марки Caleo, остерегайтесь дешевых вариантов. Вся продукция имеет красивый дизайн и упакована в коробки.Фирмы, предлагающие монтаж инфракрасного пленочного теплого пола, используют только сертифицированный товар. Средняя стоимость монтажа теплого пола Caleo у профессионалов от 5.5 до 10 $ за м2.

Отдельно реализуемые пленки для локального обогрева имеют разное напряжение. Существует пленка Калео 220 W. Средняя цена пленки с шириной 50 см от 20 $. Нагревательная пленка Калео 150 W. Средняя цена от 19 $.

Различные аксессуары, агрегаты и датчики для монтажа инфракрасного пола Caleo:

• Клеммы – от 0.6 $.
• Изоляторы – от 0.45 $.
• Терморегуляторы с силой тока 16 А для большой нагрузки  – от 21 до 55 $.

Инфракрасный пол caleo. Устройство

Инфракрасный пленочный теплый пол CALEO имеет вид пленки. На нее нанесены элементы для излучения инфракрасных лучей. Создаваемое тепло нагревает все предметы в помещении. Воздух прогревается от их тепла до мягкой и комфортной величины. При прогреве не происходит сжигание кислорода, а влажность остается в пределах нормы.

Как самостоятельно установить пленочный пол Caleo

Для монтажа приготовьте материалы и инструменты:

• Рулонная термопленка в фирменной упаковке. На ней нанесен метраж в метрах погонных и расписана инструкция установки.
• Зажимы для контактов.
• Терморегулятор Калео. Выбор произведите в соответствии с предполагаемой нагрузкой системы.
• Сенсор температурного режима Калео. Подбирается по характеристикам системы.
• Электрическую проводку в комплекте.
• Электроизоляцию.
• Пассатижи с изолированными ручками для электропроводки.

• Теплоотражающий материал. Он необходим для предотвращения утечки тепла системы, помогает сэкономить на 2-5% потребление электроэнергии. Количество пленки рассчитывается на всю площадь комнаты, а не только по площади теплопленки. При укладке финишного покрытия не будет перепадов или неровностей на поверхности основы.

• Скотч строительный, двусторонний.
• Подложку для шумопоглощения или ПЭ пленку при укладке теплого пола под паркет или ламинат. Оргaлит, ДBП, CМЛ – при монтаже под линолеумное или ковролиновое покрытия. Клей плиточный, СМЛ и шумопоглощающую подложку при монтаже под покрытие из плитки или керамогранита.

Начальный этап работ:

• Выберите точку размещения терморегулятора. Обычно его размещают на стене.

• Выберите участок фронта работ. Подготовьте его: снимите старое покрытие, уберите мусор.
• Внимательно прочитайте инструкцию на пленке. Проверьте наличие необходимых инструментов и материалов.

Монтаж теплой системы Калео

• Листы теплоотражателя скрепить скотчем по стыкам. Положить на основу.
• Термопленку разрезать на полосы по необходимому размеру. Учитывайте следующее при резании:
  • Разрез термопленки производится только по линиям, специально намеченным на пленке. Они располагаются через 174 мм.
  • Разрезание вдоль пленки предусматривает максимально допустимую длину для уменьшения числа точек подключения.
  • Расположение полосок выполняют контактами к терморегулятору, для уменьшения длины проводов в процессе соединения окончаний с аппаратом.

• Поместить полоски пленки на теплоотражатель, располагая медную шину вниз. При установке системы под линолеум термополоски лежат впритык, а ширина между медными шинами не превышает 10 мм. Таким образом, будет достигнут равномерный прогрев всего покрытия.
• Установить контактные зажимы на медные токонпроводящие шины:
  • Зажимы расположить так: одной частью внутрь термопленки Калео, другой наружу, сверху медной полосы.
  • Зажать очень плотно контакт пассатижами.
• Заизолировать место отреза медной полоски и серебряные контакты соединения с карбоновым элементом. Это особенно важно при нарезании термопленки на небольшие отрезки. Идеально подходит битумная изоляция. Ее разрезают пополам по ширине. Пример точного проведения работ: производитель дает в качестве образца уже установленные контакты с зажимами в начале системы и изолированное окончание на противоположной. Особое внимание проявить к серебряным контактам: они максимально изолируются, на каждом срезе, без пропусков.
• Для уничтожения сдвига, термопленку двухсторонним скотчем укрепить на тепло отражателе.
• В выбранном месте установить терморегулятор:
  • Рекомендация: установка на вертикальной поверхности производится в соответствии требования удобной визуализации, обслуживания и доступа к источнику электропитания.
  • Выбрать способ подключения: постоянный с открытой или сокрытой проводкой; традиционным электропроводом с электровилкой под евророзетку.
• Сделать проводку монтажных кабелей:
  • Производить подключение согласно чертежу на фирменной упаковке Caleo.
  • В комплекте помещены провода 2-х цветов для удобства пользователя.
  • Располагать монтажные провода следует по одной стороне комнаты.
  • Большой массив провода укладывается под стеной и маскируется под плинтус или монтажный короб.
  • Если проводка идет поверху, в теплоотражателе выполняется углубление или канавка. Тогда при укладке основного покрывочного материала сверху инфракрасного теплого пола Калео будет максимально гладкой. Или уложить проводку вдоль шва теплоотражателя.
• Снять изоляционный материал в точке подключения проводов с контактными зажимами. Для этого использовать специальный инструмент.
• Оголенный конец провода вставить в зажим, с максимальным усилием зажать узел пассатижами. Проверить прочность и надежность подсоединения.
• Заизолировать точки подвода и подключения проводки с термопленкой. В комплекте Калео для каждой полоски термопленки вложены 5 отрезков изоляции. Для подсоединения используются по два отрезка. В качестве наглядного примера производитель установил изоляцию на одном отрезке. Один отрезок изоляции крепят снаружи полосы, другой по внутренней стороне проводов термопленки.
• Проверить качество изоляции на всех местах подсоединения: термопленки с проводами, линий среза медной полоски, серебряные срезы.
• Подключить соединительные провода с терморегулятором согласно схеме в комплекте к прибору.
• Установить и произвести подключение датчика Калео к терморегулятору Калео:
  • Датчик установить под термопленку, внизу от черной полоски нагревательного элемента. Крепить датчик пола к нагревательной пленке изоляцией.
• Подключить терморегулятор к электросети:
  • Пригласить профессионального электрика, в случае поверхностных собственных познаний и опыта в данной области.
  • Учесть при подключении терморегулятора возможность подключения к данной сети других электроприборов. Применить автоматический прерыватель-стабилизатор при подключении к сети системы Калео мощностью выше 2 кВт.
  • Фаза в терморегуляторах Калео – это две крайние клеммы, первая и последняя.
• Протестировать общую, собранную систему отопления Калео:
  • Установить температуру нагрева пола до 30 С.
  • Проверить каждую полосу на нагрев.
  • Специальным пробником проверить все места подключения, включая монтажные провода и изолированные окончания.
  • Места соединений при правильной сборке не искрят, не греются.
• Уложить сверху системы теплого пола ПЭ пленку для защиты от влаги и потерь тепла.
• Заизолировать стыки пленки скотчем. Для укладки ламината вместо пленки использовать специальную подложку. Не применять пробковое покрытие.
• Уложить выбранный защитный материал сообразно типу напольного финишного покрытия.
• Произвести рабочее включение теплого пола Калео. Выставить на терморегуляторе параметр до 30 С.

Инфракрасный пол caleo — видео о монтаже системы под ламинат и ковролин:

Обучающее видео о правильном монтаже системы:

strport.ru
