Как сделать отопление в – Отопление частного дома своими руками: схемы систем отопления, монтаж

Содержание

Самотечное отопление в доме

Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.

Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.

Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.

Как рассчитывается самотечная система

Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.

Но обычно пользуются общеизвестными рекомендациями и, как правило, этого вполне достаточно, чтобы создать работоспособную систему с самотеком жидкости.

Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.

Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.

Потери энергии и обеспечение движения жидкости

Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.

После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.

Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).

При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.

Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.

Особенности системы обогрева с естественной циркуляцией

Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.

Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.

Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.

Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.

Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.

Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.

Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.

Особенность системы:
— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.

Как движется теплоноситель (вода)

Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.

Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.

Все трубопроводы делаются с общим уклоном по ходу движения жидкости:

вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
от вертикального горячего стояка всегда должна вниз до входа в котел;
разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
всегда лучше обеспечивать максимальный уклон.

Какие применить трубы

Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.

До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.

Котел, радиаторы, трубопровод

Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.

Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.

В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.

Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.

Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.

При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.

Схемы самотечного отопления на одно крыло

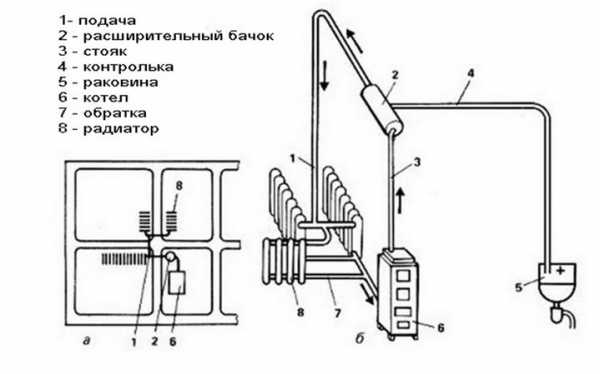

Типичная схема водяного отопления с самотечным движением жидкости. Здесь только лишь одно крыло. Горячий трубопровод располагается повыше, от него опускаются стояки вниз на каждый радиатор или на пару радиаторов. В схеме указан расширительный бак вместо гидроаккумулятора.

На практике часто подобные схемы реализуются так чтобы расширительный бак, верхний трубопровод располагались бы на чердаке а обратка часто опускается под пол в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне должны быть хорошо утеплены — слой не менее 15 см минеральной ваты. Пенопласт не подходит, так как его едят грызуны и его не стоит нагревать до 70 град.

Прокладка труб по чердаку

Подвариант данной схемы — обратка поднята вверх, так как не всегда есть возможность прокладывать ее понизу — мешают дверные проемы, нет подвала и т.д.

В небольшом доме

Вариант размещения радиаторов прямо возле котла. Это возможно лишь в климатических зонах с постоянной положительной температурой, и если окна достаточно утеплены (двойные стеклопакеты), и нет особой необходимости в создании тепловых завес путем размещения радиаторов под окнами. Схема применяется, когда нет возможности понизить уровень котла — максимально сокращаются трубопроводы.

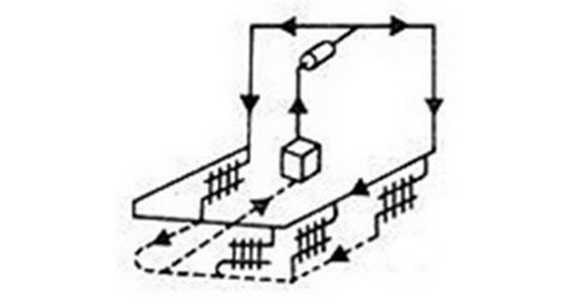

Трубопровод на два крыла

Следующий пример более востребован в жизни. Чаще так и располагаются трубопроводы при самотечном движении жидкости в небольшом частном доме или на даче на уровне радиаторов с выдержкой общего уклона.

Трубопровод разделен на два крыла, которые желательно сделать одинаковой протяженностью. Все радиаторы подключаются через вентили для оперативной регулировки поступления воды.

Для двух этажей

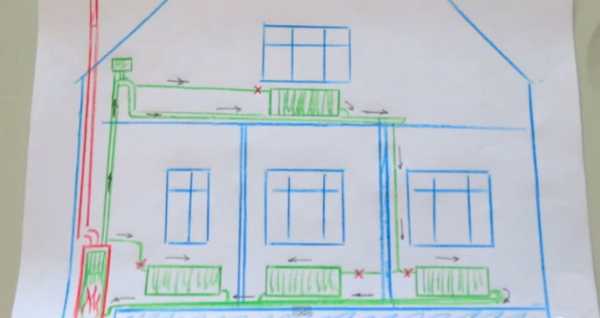

Еще один пример «из жизни» разводки трубопроводов при самотечном движении жидкости. На этот раз отапливается полноценный этаж и мансарда.

Так как крыло мансарды маломощное, то оно включено трубопроводом меньшего диаметра — 25 мм. Здесь применяются стояки на каждую пару радиаторов в комнатах первого этажа, а горячий трубопровод проложен по полу мансарды и является для нее обогревающим элементом.

Схема требует создания достаточного напора, поэтому теплообменник котла располагается ниже средней линии радиаторов первого этажа минимум на пол метра.

Принципы и выводы

Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома но всегда соблюдаются следующие принципы — максимально большой столб воды с перепадом температур, максимальные диаметры трубопроводов и специальные котлы и радиаторы, кольцо трубопроводов — «подача-радиатор-обратка» делаются как можно короче, для чего трубопровод разделяется на несколько плечей, которые подключаются к котлу параллельно.

Также важно: — если самотечное отопление в доме создавалось самостоятельно, или владельцы принимали активное участие в его создании, то и все выявленные недостатки в процессе эксплуатации могут быть исправлены своими руками или система может быть без особых затрат доработана, при выявлении ее недостатков.

teplodom1.ru

Как правильно сделать отопление в доме

Для того чтобы проживание было комфортным, вам необходимо знать о том, как правильно сделать отопление в доме для поддержания оптимальной температуры. Сначала вам необходимо определиться с видом отопительной системы и нагревательного котла.

Выбирая отопление для своего дома, предпочтение стоит отдать более дешевому виду топлива в вашей местности. А затем определиться с источником теплоснабжения: печка, циркулирующий котел или воздухогрейный котел. Наибольшим спросом пользуются воздухогрейные и жидкие топливные носители отопительной системы.

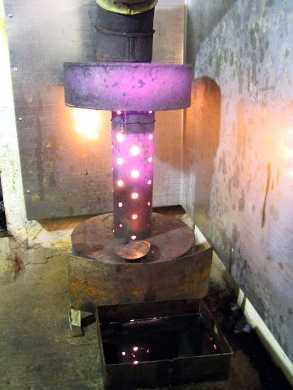

Воздухогрейные котлы в отопительной системе

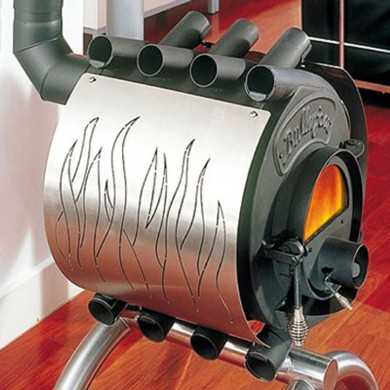

Воздухогрейные котлы

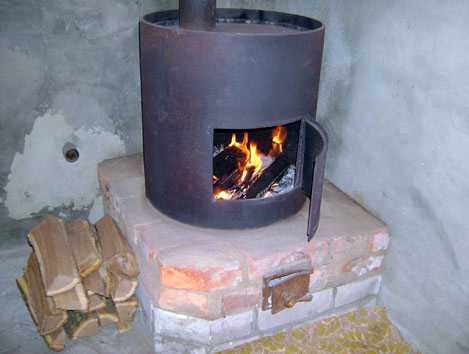

Совмещение буржуйки и радиатора;

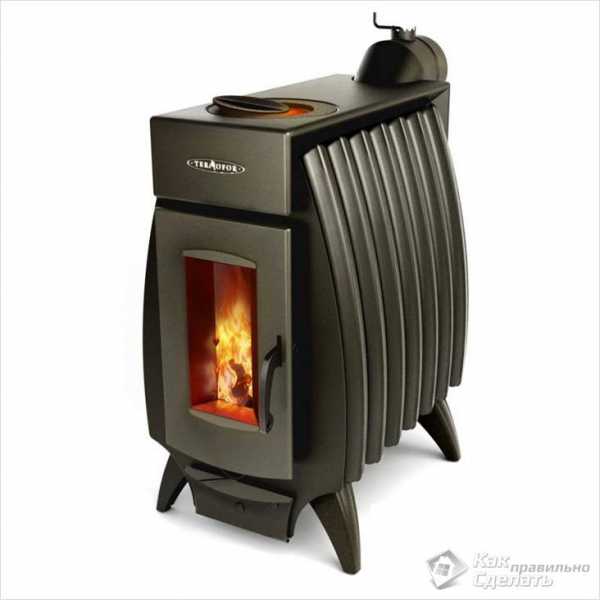

Воздухогрейные котлы нового поколения;
Труба для дымохода типа «сандвич».

В данном виде отопительной системы присутствует как ряд достоинств, так и недостатков.

Плюсы использования воздухогрейных котлов

Топливо для воздухогрейного котла

невысокая цена отопительной системы;
легкая установка;
большой ассортимент топлива и его экономный расход;
простота в обслуживании;
высокий коэффициент полезного действия.

Минусы использования воздухогрейных котлов

Опасность возгорания

во время работы котла происходит образование конденсата, который, попадая в котел, опять испаряется, расходуя при этом энергию;
в результате отхода газов на стенах дымохода оседают дегтярные смолы, которые со временем не только уменьшают его диаметр, но и являются пожароопасными;
при монтаже необходимо соблюдать меры предосторожности, препятствующие возникновению пожара;
топливо всегда будет находиться в жилом помещении.

Пока вы не переключите воздухогрейный котел в режим генерации газа, за ним необходимо постоянно наблюдать, в противном случае может произойти возгорание.

Жидкие топливные носители отопительной системы

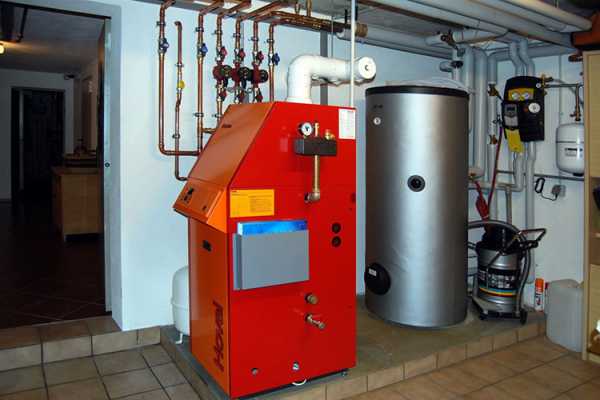

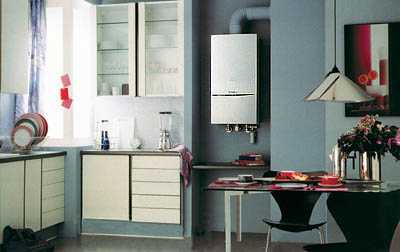

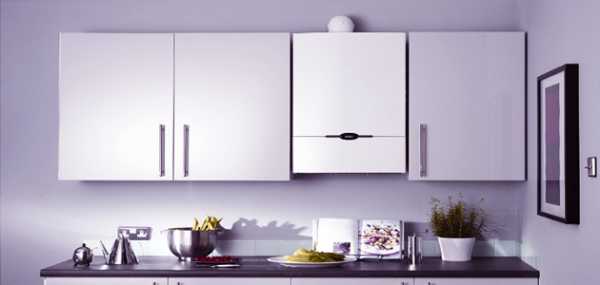

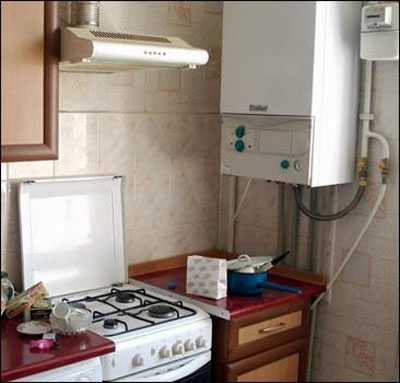

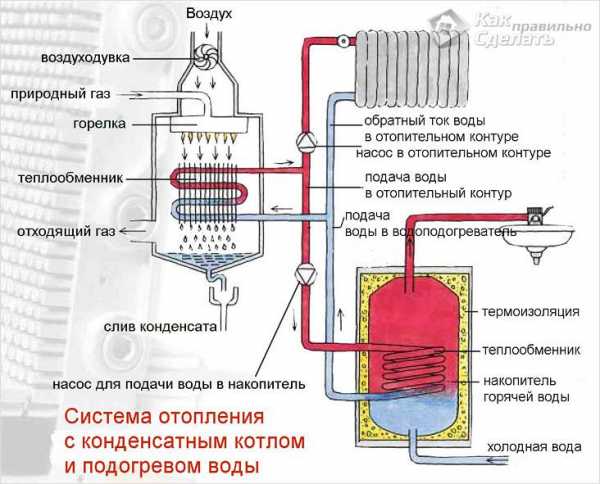

Газовый котел

Вышеописанные минусы практически отсутствуют в отопительной системе с циркуляцией жидкого носителя тепла. Установка такой системы вам обойдется значительно дороже, но при этом она и значительно удобнее в использовании, гораздо надежнее и полностью автоматизирована. В скором времени вы поймете, что она полностью соответствует своей стоимости.

Классификация отопительных систем на жидких носителях

Жидкотопливный отопительный котел

Отопительная система, основанная на жидких носителях тепла, бывает двух видов:

Открытая система, при которой циркуляция теплоносителя происходит естественно;
Закрытая – циркуляция происходит принудительно.

Открытая система работает, не затрачивая электрическую энергию, поскольку циркуляция теплоносителя осуществляется благодаря температурной разнице горячей и холодной воды.

Установка закрытого типа подразумевает подсоединение специального насоса и более тщательного выбора труб и элементов для отопления, подходящих для эксплуатации под воздействием высокого давления. Система должна содержать насос для циркуляции, потребляющий минимальное количество электрической энергии. Эти финансовые вложения значительно меньше тех, которые пошли бы на устройство циркуляции открытого вида.

Сравнительная характеристика КПД отопительных систем открытого и закрытого типов такова: у открытой системы этот показатель равен около 30%, в то время как у закрытой он достигает 95%.

Разница КПД между установками открытого и закрытого типов довольно значительная и оказывает немаловажное значение при выборе отопительной системы закрытого типа для своего жилья, поскольку помогает экономить топливо.

Топливо для котлов

Отопительная система с жидким носителем тепла классифицируется в зависимости от вида используемых котлов, которые бывают следующих видов:

Котлы, работающие на твердом топливе: угле, дровах, брикетах и торфе;
Конструкции, использующие жидкое топливо: дизельное, мазут или отработанное топливо;
Котлы, работающие на газу. Это может быть как природный, так сжиженный газ;
Мультитопливные установки, которые могут работать на твердом виде топлива и газу;
Тепловой насос.

Более целесообразно отдать предпочтение мультитопливному или газовому котлу для устройства отопительной системы частного дома. Для того чтобы осуществить монтажные работы самостоятельно, вам необходимо иметь определенный опыт и навыки, в связи с отсутствием таковых лучше обратиться за помощью к квалифицированным специалистам.

Не допускается собственноручное подключение и запуск оборудования, работающего на газу.

Преимущества отопительной системы, основанной на жидком носителе тепла

Надежность котла

котел помещают в отдельное помещение;
процесс горения и поддержания установленного температурного режима происходит автоматически;
коэффициент полезного действия достигает 95%;
высокие показатели надежности и безопасности;
экономичный расход топлива;
эксплуатация не требует больших расходов;
конструкция довольно мобильна;
устройство известкуется в процессе использования, что негативно отражается на КПД;
есть возможность затопления;
автоматическая система может дать сбой или сломаться;
работа циркулярного насоса может внезапно прекратиться;
если вы не планируете проживать в частном доме в зимнее время, воду из системы необходимо слить, либо залить незамерзайку;
установочные работы и оборудование довольно дороги;
получение разрешения на выполнение газификации стоит также немало;
стоимость отопительной системы напрямую зависит от тарифов на энергию.
снижение КПД по мере известкования отопительной системы;

Минусы жидкого теплоносителя

Минусы отопительных котлов

Какую отопительную систему и сопутствующее оборудование выбрать – решать только вам. Это определяется множеством факторов: размер отапливаемого помещения, качество теплоизоляции жилья, надежность дверных и оконных проемов, напольное покрытие, количество квадратов в доме, материал межкомнатных перекрытий и многое другое.

Какие-то отопительные системы можно установить своими руками, в то время как для других потребуется тщательная разработка и проектирование, поэтому выбор исключительно за хозяином дома. Главное, чтобы ваша система отопления не доставляла дискомфорта соседствующим с вами людям и была максимально безопасной.

Советуем прочитать:

Видео

Обзор технологий отопления загородного дома в следующих видеоматериалах:

kakpravilnosdelat.ru

Как сделать отопление в частном доме

Отопительные системы, реализуемые в условиях частного домостроения, представлены несколькими вариантами.

Только зная, как лучше сделать отопление в частном доме самостоятельно и правильно, можно получить качественную и долговечную систему с минимальными затратами времени и средств.

Об этом читайте далее.

Принцип работы

Отопительная система функционирует с применением нагретого до определенных температурных показателей теплоносителя. Нагрев осуществляется внутри теплообменника, после чего посредством труб теплоноситель достигает радиаторов, где охлаждается и с соблюдением цикличности процесса снова возвращается в котел.

В открытых системах выдавливание нагретого теплоносителя из отопительного агрегата осуществляется под воздействием холодной воды, поэтому наблюдается самотечное распределение по трубам и радиаторам. Легковесный воздух из системы вытесняется в расширительный бачок, способный поддерживать стабильный уровень давления в системе отопления.
Закрытые или принудительные системы отличаются циркуляцией теплоносителя с применением насосного оборудования. Стандартный насос позволяет поддерживать стабильное давление в пределах от одной до трёх атмосфер.

Несмотря на то, что принудительный принцип работы является более перспективным и удобным в обслуживании, на сегодняшний день такие отопительные контуры используются реже, чем проверенные временем открытые системы.
Составные элементы
Основной составной элемент системы отопления частного дома – отопительный котел:
твердотопливные модели;
газовые модели;
электрические модели;
жидкотопливные модели.

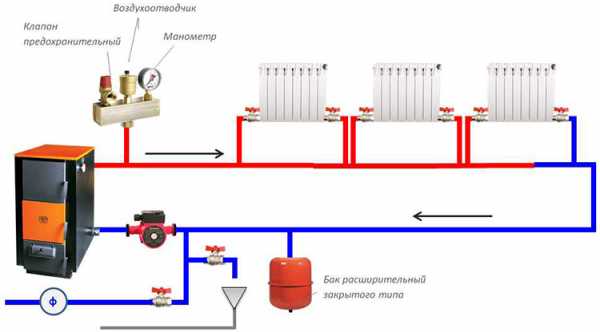

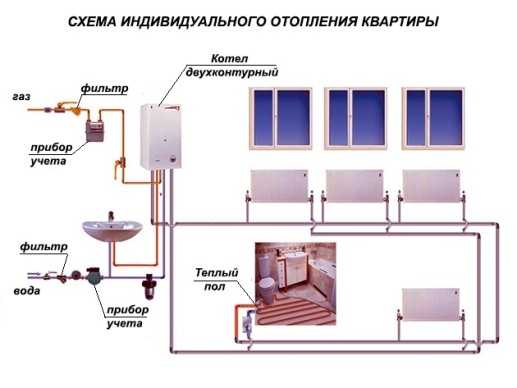

Схема отопительной системы
Также для самостоятельного монтажа необходимо приобрести дополнительные комплектующие элементы, которые могут быть представлены трубами и радиаторами, циркуляционным насосом, расширительным бачком и теплоносителем, воздушным клапаном и другими устройствами.
Особое внимание нужно уделить выбору отопительного котла, который может отличаться местом установки, конструкцией дымоотвода, типом используемого топлива, количеством контуров, а также материалами теплообменника.
Варианты циркуляции жидкости
Системы с естественным вариантом циркуляции не позволяют осуществлять быстрый и полноценный обогрев больших площадей, что обусловлено недостаточной скоростью переноса нагретого теплоносителя по трубопроводу и радиаторам. Неправильный выбор места для монтажа расширительного бачка может вызывать замерзание воды, а под воздействием влаги часто отмечаются коррозийные изменения металлических составных элементов.
Принудительный вариант циркуляции теплоносителя позволяет обустраивать систему «теплый пол», а также широко применяется при необходимости установить водогрейное оборудование косвенного нагрева.

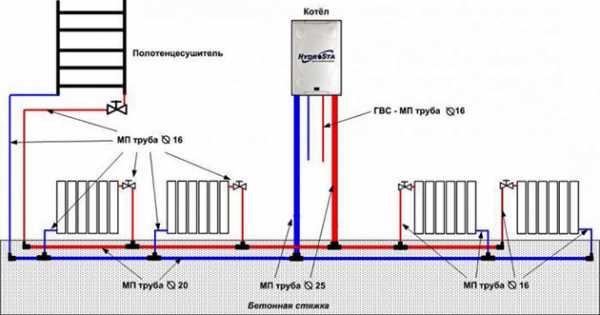

Схема закрытой однотрубной системы отопления
Кроме всего прочего, при закрытой системе циркуляции жидкости можно компактно разместить внутри одного помещения насосное оборудование и расширительный бачок, что минимизирует риск замерзания теплоносителя.
Принудительный вариант циркуляции является наиболее предпочтительным, и позволяет не только осуществлять контроль скорости перемещения жидкости по системе, но также регулировать температуру прогрева посредством термостатических вентилей.
Выбор подходящего оборудования
При выборе оборудования, которое будет задействовано при обустройстве отопительной системы, нужно учитывать множество факторов, включая площадь помещения, коэффициент теплопроводности стен и режим эксплуатации.

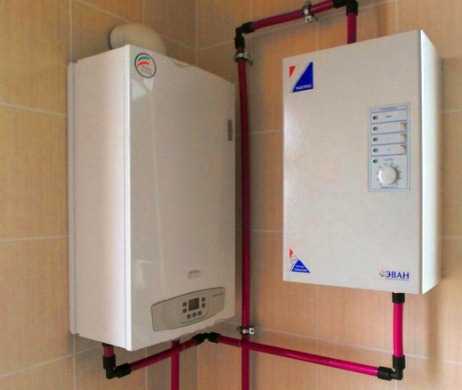

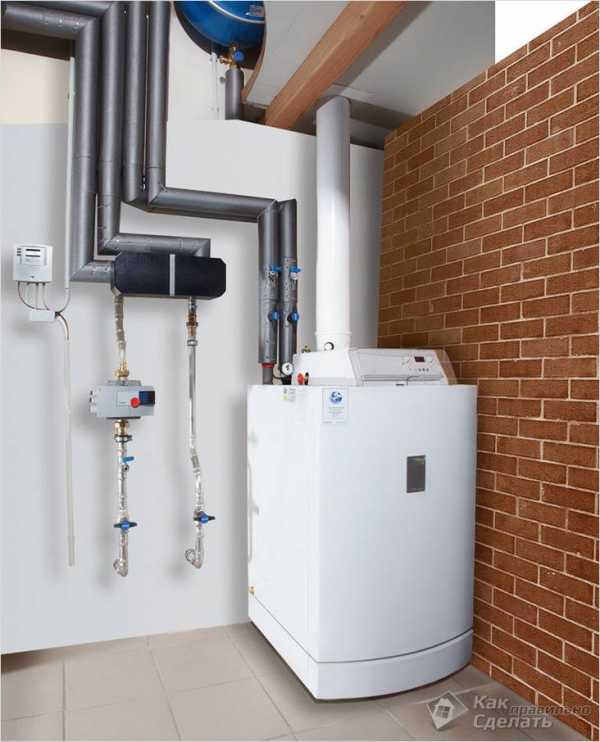

Котлы
Основные параметры отопительного котла представлены его мощностью и типом используемого топлива:
На каждые 10 м² обогреваемой площади в утепленном частном доме с высотой потолков не более трёх метров потребуется 1кВт мощности котла. При необходимости можно прибегнуть к помощи проектировщиков, которые выполнять правильные теплотехнические расчеты с учетом всех окружающих факторов.
Топливо может быть жидким или дизельным, а также представленным электричеством, магистральным или баллонным газом. Но наибольшее распространение получили твердотопливные котлы, работающие на коксе, пилетах, дровах или угле.
Не менее значимыми критериями выбора являются материал изготовления, а также способ монтажа. Современные и очень удобные в эксплуатации котлы могут быть настенными и напольными, одноконтурными и двухконтурными, энергонезависимыми и энергозависимыми, с принудительной или естественной тягой.
Трубопровод
Определяющее значение в целостности отопительной системы отдаётся трубопроводу, который обеспечивает перемещение теплоносителя и его доставку к радиаторам. Трубопровод должен быть максимально прочным и долговечным, а также обладать ремонтопригодностью.
Оптимальные тепловые режимы обуславливаются герметичностью и качеством трубопроводной системы, поэтому при выборе труб требуется обращать внимание на следующие параметры:
вариант прокладки и расположение труб;
средняя температура теплоносителя;
показатели давления внутри трубопроводной системы;
конфигурация отопительной системы.
Трубопроводы отопления в частном доме могут быть металлическими, пластиковыми и металлопластиковыми. Первый вариант представлен медными и стальными трубами, но лучше всего использовать оцинкованные изделия, которые менее подвержены коррозийным изменениям. Оцинковка может быть диффузионной или горячей.
Организация отопительной системы естественной циркуляции чаще всего осуществляется оцинкованными, нержавеющими или стальными трубами с соблюдением необходимых уклонов. Наиболее современным, удобным в эксплуатации и обслуживании вариантом является применение труб на основе армированного полипропилена. Такие трубопроводы могут быть не только наружными, но и внутренними, что обусловлено высоким качеством и долговечностью материала.
Если в доме помимо стандартной отопительной системы имеется еще теплоаккумулятор, теплые полы и бассейн, то без гидрострелки для отопления не обойтись. Читайте подробно о функциях данной системы.
Как перевести Гкал в Квт и обратно, читайте далее. Формулы и примеры.
При аварийной ситуации предохранительный клапан в системе отопления сбрасывает давление, чтобы не произошло прорыва. Подробно о том, как работает такой клапан, вы узнаете из этого материала.

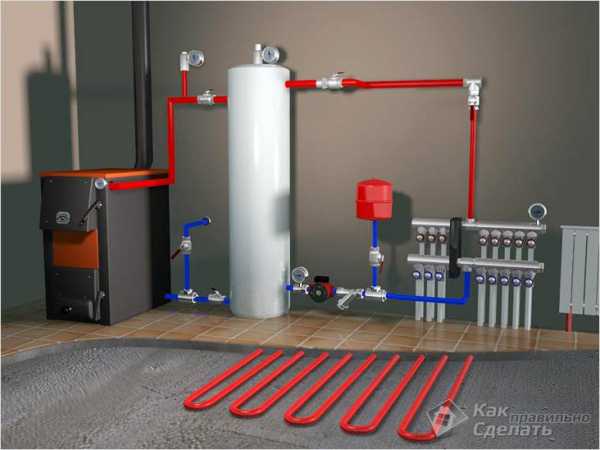

Приборы для аккумуляции тепла
Тепловые аккумуляторы обеспечивают накопление тепловой энергии в процессе её избыточной выработки источником, а также дальнейшее использование при необходимости. Следует отметить, что приборы для аккумуляции тепловой энергии необходимы только для котлов, которые работают в периодическом режиме.
К таким приборам относятся угольные или дровяные котлы. Бесперебойно работающее оборудование, представленное газовыми или электрическими моделями, имеет системы непрерывной топливной подачи, поэтому в тепловой аккумуляции не нуждаются.

Теплоаккумулятор изнутри
Теплоноситель может быть представлен не только водой, но и антифризом. Для сохранения тепла емкость аккумулятора обязательно нужно дополнительно утеплить слоями качественного теплоизолятора и установить на теплое основание. Герметичный резервуар должен иметь пару отверстий для подсоединения трубопровода.
Тепловой аккумулятор включается в отопительную систему параллельно котлу с подключением на подачу и «обратку». Обязательным условием правильной организации является применение качественной запорной арматуры.
Выполнение работ
Уровень сложности самостоятельного монтажа отопительной системы в частном доме напрямую зависит от множества факторов, включая тип прокладки трубопровода и котла, а также способ циркуляции теплоносителя.
Установка котла
Вначале производится установка нагревательного котла. С этой целью обязательно должна обустраиваться подложка из бетона или асбестоцемента. Проще всего монтироваться газовые и электрические навесные модели. Как правило, такие приборы комплектуются специальными крепежными элементами, рассчитанными на вес и габариты устанавливаемого отопительного оборудования.

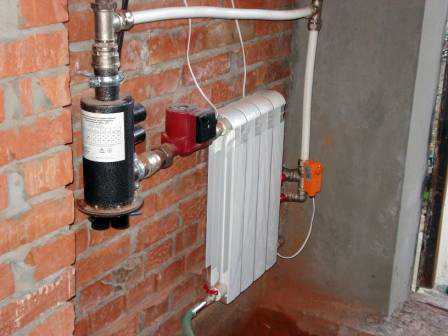

Жидкотопливный котел в системе отопления
Несколько сложнее установить самостоятельно напольный твердотопливный котёл. Место, отведенное под монтаж такого отопительного котла, в обязательном порядке заливается слоем стандартной бетонной стяжки толщиной не менее сантиметра.
Выполненная стяжка и установленная нижняя часть котла должны максимально плотно соприкасаться, а любые зазоры ликвидируются при помощи специального термостойкого герметика.

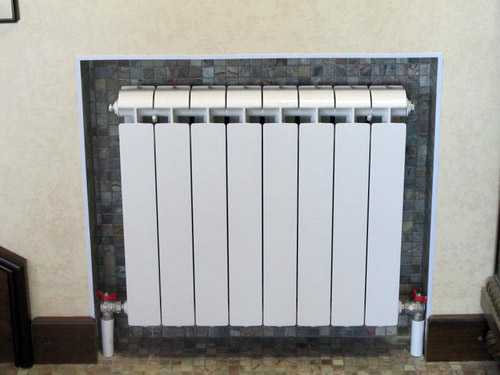

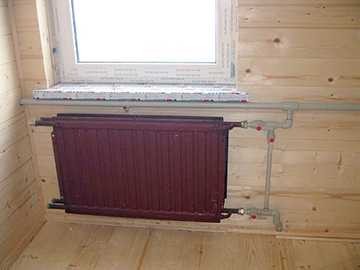

Монтаж радиаторов отопления
Перед монтажом нужно убедиться в соответствии приобретенных моделей требованиям безопасной эксплуатации приборов:
биметаллические радиаторы рассчитаны на 35 атм.;
стальные радиаторы рассчитаны на 6-9 атмосфер;
чугунные радиаторы рассчитаны на 10-15 атм.;
алюминиевые радиаторы рассчитаны на 16 атм.
Начинать монтировать радиаторы отопления необходимо с установки кронштейнов, которые фиксируются при помощи дюбелей к стене. Оптимальным вариантом расположения отопительного прибора является установка в подоконной зоне с учётом следующих основных требований:
расстояние радиаторной батареи от вертикальной поверхности, представленной стеной — 2 см или немного более;
расстояние от подоконника и нижней горизонтальной поверхности, представленной полом — в пределах 10-20 см.
Предварительно осуществляется разметка поверхности под крепежи с соблюдением уровня по вертикали и горизонтали. Затем, в соответствии с уже выполненной разметкой, устанавливаются радиаторы, и проверяется отсутствие любых уклонов, способных затруднить движение теплового носителя.
Важно помнить, что для обустройства системы отопления в частном доме нормальным считается давление в две-три атмосферы, поэтому монтируемый радиатор должен легко выдерживать такие нагрузки.

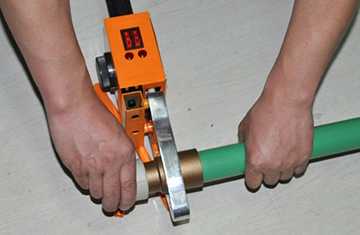

Сварка труб из полипропилена
Полипропиленовые трубопроводы отлично подходят для самостоятельного выполнения системы отопления в частном доме.
Они отличаются длительным сроком эксплуатации, не подвергаются образованию ржавчины и гнили, имеют незначительный вес, а также могут быть установлены своими руками, без привлечения специалистов.
Для создания отопительной системы на основе армированного полипропилена потребуется приобрести фитинги, представленные уголками, тройниками, обходами, переходниками и муфтами.
Сваривать полипропиленовые трубопроводы необходимо специальным устройством, которое называется паяльник или сварочный аппарат. Пара элементов разогревается инструментом до температуры плавления, после чего в горячем состоянии объединяется.
Для качественного разогрева внутренней части используется дорн, а прогрев наружной поверхности осуществляется при помощи гильзы. Если сварка или пайка выполнена правильно, то получаемое соединение характеризуется монолитностью и высокой надежностью.
На регуляторе сварочного аппарата выставляется необходимая для выполнения пайки температура нагрева. Полипропиленовые армированные трубы свариваются при температурном режиме в 260°C.
Даже если вы хотите доверить монтаж систем отопления специалисту, необходимо знать о некоторых нюансах устройства отопительной системы.
Пошаговую инструкцию по изготовлению терморегулятора для системы отопления вы найдете по ссылке.
Запуск
На первом этапе требуется обязательно произвести визуальный осмотр трубопроводной системы и отопительных радиаторов, а также выполнить проверку дымохода. Затем система заполняется теплоносителем через специальный подпичтоный узел, который располагается в наиболее низкой точке.
Для удаления воздушных пузырьков из системы открываются краны Маевского.
Во время заполнения системы теплоносителем осуществляется опрессовка.
После того, как система будет полностью заполнена теплоносителем, выполняется целый ряд мероприятий:
открывается вентиль в нижней части отопительного котла;
проверяются значения давления, которые не должны превышать три атмосферы;
после прогрева теплоносителя открывается подпиточный вентиль и при помощи крана Маевского удаляются воздушные пробки.
Запуск отопительных радиаторов, по факту осуществляется два раза: в процессе заполнения системы тепловым носителем и при включении отопительного котла. Контролировать работу отопительной системы в процессе эксплуатации нужно периодической проверкой значений на приборной панели или визуальным осмотром всех узлов.
Видео на тему
microklimat.pro
схема, монтаж и установка в многоквартирном доме
В связи с крайне низким качеством услуг по теплоснабжению в многоквартирных домах их владельцы проявляют большое желание сделать индивидуальное отопление в квартире. Что характерно, технически реализовать эту идею абсолютно не сложно. А вот отказаться от услуг теплоснабжающей организации и получить разрешение на установку индивидуального источника тепла подчас становится неразрешимой задачей. Обо всех возникающих проблемах по порядку и способах их решения будет рассказано в нашей статье.
Последовательность действий
Итак, у вас в квартире зимой очень холодно и вы устали оплачивать услугу, что на самом деле не предоставляется. Обязательно зафиксируйте этот факт документально, подавая соответствующие заявления поставщику тепловой энергии и в санэпидемстанцию. Такая фиксация может впоследствии сыграть свою роль при получении отказа и судебном разбирательстве, буде до него дойдет дело.
Для справки. В странах постсоветского пространства существует множество законодательных актов на данную тему, часто противоречащих друг другу. Из-за этого вопрос, можно ли в квартире сделать индивидуальное отопление, нередко приходится решать в суде.
Если идти по правильному пути, то порядок действий должен быть следующий:
проведение мероприятий по оформлению отказа от услуг централизованного теплоснабжения и демонтаж старых систем;
получение разрешения на установку индивидуального источника тепла в соответствующих органах;
выбор энергоносителя для обогрева квартиры;
разработка технической документации. Простыми словами, нужно выполнить проект отопления со схемой подключения источника тепла к централизованным инженерным сетям;
согласование ее с поставщиком энергоносителей и получение разрешения на установку теплогенератора;
монтажные работы по устройству отопительной системы.
На практике наибольшую трудность представляет прохождение первых 2 этапов. Теплоснабжающая организация может препятствовать вам в отказе от услуг, ссылаясь на различные законодательные акты. Та же история может повториться и с получением разрешения на переустройство жилых помещений. Возможно, придется заручиться поддержкой юриста и даже дойти до суда. Тонкости этих вопросов надо изучать на соответствующих интернет-ресурсах.
Для справки. На Украине установка индивидуального отопления в многоквартирном доме запрещена соответствующим постановлением, в Российской Федерации прямого запрета нет, но имеется масса ограничений в разных нормативных документах, вызывающих разночтения.
Выбор энергоносителя
В многоэтажных жилых домах этот выбор невелик, к вашим услугам только природный газ и электроэнергия. Если у вас до этого уже стояла газовая колонка, то поменять ее на котел будет несколько проще, хотя без согласования с газоснабжающей конторой не обойтись. С нуля внедрять газовое отопление будет сложнее, это связано с процедурой оформления, актов обследования дымохода и так далее.
Часто природный газ в качестве энергоносителя для квартиры не имеет альтернативы, поскольку индивидуальное электрическое отопление недоступно из-за ограниченного лимита потребляемой мощности. Другая причина, по которой не стоит останавливаться на электронагревателях, — это проживание в старых домах с ветхой проводкой. Положим, в пределах квартиры вы ее замените, а дальше? Впрочем, предприятие по обслуживанию электросетей при таких обстоятельствах не даст разрешение.
Если перечисленных ограничений не существует, выбираем энергоноситель из экономических соображений. Тут многое зависит от стоимости газа и электричества в разных странах. Например, хозяин квартиры с индивидуальным отоплением от электричества в РФ будет платить больше чем за газ, на Украине – в зависимости от тарифа на электроэнергию и так далее.
Монтаж газоиспользующего оборудования однозначно обойдется дороже, нежели электрического.
Разработка проекта и проведение монтажных работ
Именно на этом этапе совместно с проектировщиком определяется, какой будет индивидуальная система отопления в квартире и подбирается котел по мощности. Последняя смело принимается из расчета 100 Вт на 1 м2 площади, этого более чем достаточно, так как даже угловая квартира имеет множество общих стен с соседями, и через эти конструкции тепло не теряется. Тип разводки можно выбрать в зависимости от размеров жилища. Для небольших квартир вполне сгодится однотрубная «ленинградка», а для помещений побольше – традиционная двухтрубная система с нижней разводкой.
Учтите, что в условиях квартиры вам подойдут только настенные газовые или электрические котлы, а в них уже встроен циркуляционный насос, а иногда и расширительный бак. Так что система будет закрытой с принудительной циркуляцией.

Помимо разработки новой схемы проектная документация должна содержать раздел, где отражается демонтаж старой системы. Разборке и утилизации подлежат батареи и подводки к ним, проходящие через квартиру стояки трогать нельзя. Вместо вырезанного байпаса надо приварить прямой участок трубы. Чтобы теплоснабжающая организация не продолжала вам насчитывать оплату, стояки следует теплоизолировать.
Новая схема индивидуального отопления должна предусматривать установку радиаторов с термостатическими вентилями на входе. Сами радиаторы подойдут алюминиевые, биметаллические ставить нет смысла. Что касается газового котла, то его тип зависит от наличия дымоходной шахты. Когда она есть, то можно взять простой отопитель с открытой камерой сгорания.
Внимание! Запрещается подключать котел к вытяжным вентиляционным шахтам. Если дымоходного канала нет, то подойдет только турбированный теплогенератор с закрытой камерой и коаксиальной трубой для отвода газов сквозь стену.
Кстати сказать, для удобства можно установить двухконтурный источник тепла, это позволит вам в дальнейшем отказаться и от централизованного горячего водоснабжения. Также при желании может быть реализована система индивидуального отопления с теплыми полами. Тут надо обратить внимание на надежность межэтажного перекрытия. Когда в нем нет уверенности, то затевать устройство стяжки не рекомендуется, лучше смонтировать теплые полы на деревянных лагах с покрытием из ламината.
Поскольку отключения электроэнергии бывают и в квартирах, то для надежной работы газового агрегата лучше иметь блок бесперебойного питания. С электроотоплением дело обстоит сложнее, остается надеяться, что отключение продлится недолго. Осуществлять монтаж индивидуального отопления вы можете и самостоятельно, кроме одного участка: подключения теплогенератора к газовым либо электрическим сетям здания. За этой услугой придется обратиться к поставщику энергоносителя.
Заключение
Как видите, устройство нового отопления в квартире имеет свои особенности. Большую часть времени и усилий займет документально-разрешительная часть, и не факт, что вы это разрешение получите. В действительности индивидуальное отопление, сделанное своими руками, позволяет значительно экономить средства, затрачиваемые на центральное теплоснабжение и ГВС. Знайте, что ваши усилия не пропадут даром.
cotlix.com
схема системы водяного отопления и от электричества
Люди, имеющие автомобиль или мотоцикл, достаточно времени проводят в гараже, причем независимо от времени года. Кто-то даже устраивает в нем мастерскую по ремонту машин и другой техники. Чтобы не мерзнуть в зимнее время многие из этих людей не прочь организовать эффективное отопление гаража, да и техника в теплом помещении хранится лучше. Данная статья – в помощь тем автолюбителям, кто желает решить проблему обогрева гаража, но ещё пока не знает, как это сделать.
Особенности отопления гаража
Мастерская или гараж – это не жилой дом и его обогрев имеет свои особенности. Они заключаются в следующем:
протапливание помещения — периодическое;
здание для автомобиля весьма редко бывает утепленным;
температуру внутри нет смысла делать слишком высокой, система отопления в гараже должна создавать комфортные условия в зависимости от вида выполняемой работы или требований к хранению той или иной техники.
Для справки. В соответствии с нормами температуру внутри помещения, где люди заняты тяжелым физическим трудом, рекомендуется поддерживать на уровне +16 ºС. Для нормального хранения автомобиля или мотоцикла достаточно +5 ºС.
Никто из автолюбителей не желает нести высокие дополнительные затраты, связанные с отоплением, а значит, оно должно быть экономичным. Чтобы разобраться, как лучше организовать обогрев гаража, надо дать ответы на ряд вопросов:
сколько времени вы проводите в гараже?
насколько тяжелый труд вы там выполняете?
есть ли специальные требования к условиям хранения для оборудования или техники, что находятся в гараже?
какой из энергоносителей для вас наиболее доступный?
Определившись с ответами, можно приступать к выбору способа отопления.
Чем отопить гараж?
Проще всего тем людям, чей гараж встроен в частный дом. Даже если в доме проектом не было предусмотрено водяное отопление, температура внутри вряд ли опустится ниже нуля, поскольку будет поступать тепло от смежных жилых помещений. Надо лишь установить какой-нибудь дополнительный обогреватель, используемый по мере надобности.
Другое дело – отдельное неутепленное здание, сложенное из кирпича, бетонных блоков или, хуже того, сделанное из толстого металла. Не каждый хозяин готов вкладывать средства в его утепление, да и во многих случаях это нецелесообразно. Ведь что нужно? Чтобы система быстро запускалась и прогревала помещение до удовлетворительной температуры и при этом не требовала больших расходов на топливо.
Исключение – когда гараж превращен в мастерскую, куда хозяин приходит ежедневно, как на работу. Тут нужны более комфортные условия. Удовлетворить разные требования могут следующие схемы отопления гаражей:
воздушный обогрев;
водяная система отопления.
Организовать воздушный обогрев будет проще и дешевле. Какой бы вид энергоносителя ни использовал такой обогреватель, он удовлетворит требования к быстроте запуска и прогрева пространства гаража. Этот вариант наиболее подходящий для тех, кто проводит в нем немного времени и навещает здание эпизодически. В то же время прогрев таким способом происходит неравномерно, да и выдержать особые условия хранения оборудования не удастся. После отключения нагревателя помещение быстро остынет.
Воздушные варианты отопления обычно осуществляются с помощью электрических тепловентиляторов и конвекторов, дровяных или масляных печей, а также масляных радиаторов.
Система водяного отопления
Устройство такой системы обойдется дороже, чем воздушный обогрев. Затраты придется понести на монтаж труб и батарей, а также покупку незамерзающего теплоносителя – антифриза. Из-за периодичности отопления заполнять систему обычной водой просто недопустимо, она может замерзнуть в первую же холодную ночь.
В качестве источника тепла может быть применен электрокотел либо теплогенератор на твердом или жидком топливе. Выбор энергоносителя зависит от того, какой вы дали ответ на предложенные выше вопросы. Но независимо от этого водяная (точнее, антифризная) система позволит равномерно прогреть здание и поддерживать в нем необходимую минимальную температуру.
Примечание. Даже после отключения котла система, а вместе с ней и гараж, будут остывать медленно и на следующий день утром температура внутри еще будет плюсовой.
Что касается выбора энергоносителя, то обычно используется отопление в гараже от электричества, твердого топлива или отработанного масла. Рассматривать в качестве топлива природный газ мы не станем, так как условия его подводки и подключения достаточно сложны.
Отопление в гараже от электричества

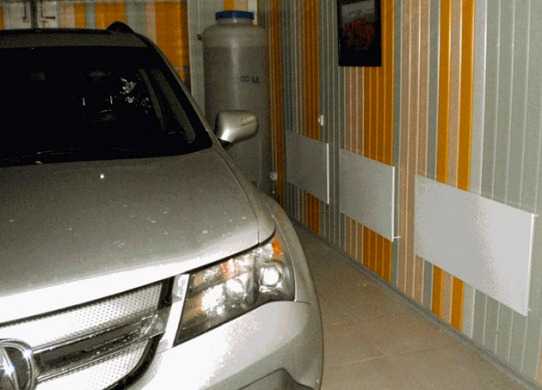

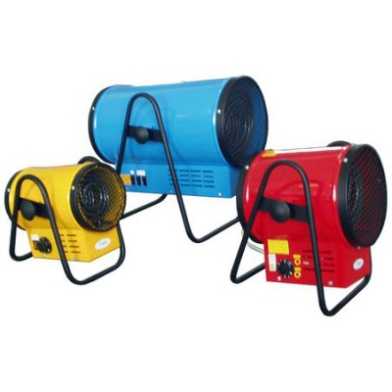

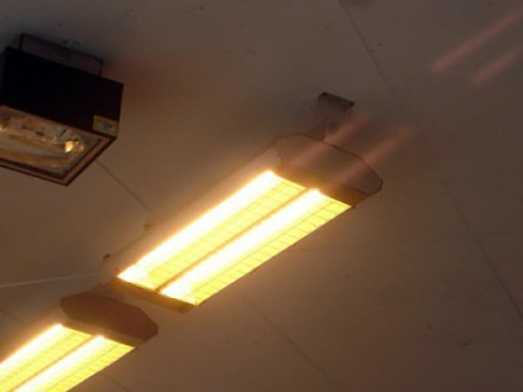

Электроэнергия по праву считается наиболее удобным энергоносителем для обогрева любых помещений, хотя и не самым дешевым. Если к зданию подведена трехфазная сеть, то выбор источников тепла воистину царский: бери хоть тепловентилятор, хоть радиатор, а можно и котел в гараж поставить. Если вы бываете в нем нечасто и проводите немного времени, то пара электрических тепловентиляторов – то что нужно. Пуск мгновенный и тепло выделяется сразу, хотя после отключения сразу и пропадает.

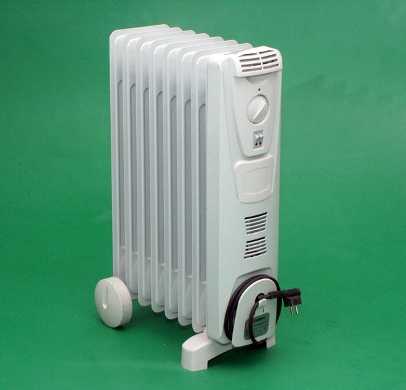

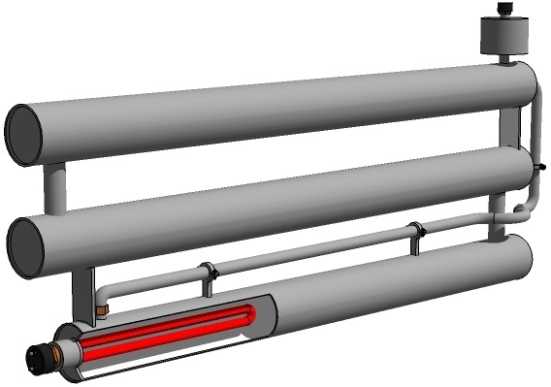

Для более длительного пребывания больше пригодны конвекторы и масляные радиаторы. Они разогреваются не так быстро, но и энергии расходуют меньше. Самодельные радиаторы, сваренные из труб и заполненные трансформаторным маслом, в гаражах можно встретить весьма часто. Самостоятельно изготовить такой прибор нетрудно, а потратиться придется только на покупку ТЭНов. Впрочем, можно купить и готовый радиатор, его стоимость достаточно демократична.
Придется хорошо потрудиться, чтобы сделать отопление в гараже своими руками от электрокотла. Надо проложить трубопроводы и установить батареи, причем желательно собрать закрытую систему, чтобы антифриз из нее не испарялся. Для обычного гаражного бокса размером 4 х 6 м хватит 2 отопительных приборов мощностью 1.5 кВт каждый, при условии, что высота потолков не превышает 3 м.
Выбор котла
В настоящий момент можно применить такие электрические котлы для отопления гаража:
ТЭНовый;
электродный;
индукционный.
Индукционные модели отметаем сразу в силу высокой стоимости. Но это вовсе не значит, что их нельзя ставить в гараже, у кого есть такое желание при наличии средств – нет никаких предостережений. А вот с электродными котлами хуже, они могут оказаться неэффективными при работе с антифризами.
Совет: Выбирая электродный котел для гаража, выясните, как он взаимодействует с «незамерзайкой». Некоторые производители, например, ГАЛАН предлагают к своим изделиям специальный совместимый с ними антифриз.
Лучше всего подойдет для установки в бокс обычный ТЭНовый котел. Правда, он дороже электродного, зато надежен и не имеет противопоказаний к незамерзающей жидкости. Надо только верно подобрать мощность агрегата, для этого сначала измеряется объем гаража, а потом результат умножается на 0.035 кВт. Модель можно взять самую простую и недорогую, без излишних функций, используемых в жилом доме.
Дрова и отработанное масло
В действительности экономное отопление гаража электричеством – в какой-то степени миф. Стоимость электроэнергии нельзя назвать низкой, а воспользоваться многотарифной системой – нереально. Вы же не станете работать в боксе по ночам, когда тариф самый низкий.
Даже когда в гараже устроена мастерская, люди в ней работают днем. Альтернатива – твердое топливо.Обычная самодельная буржуйка, установленная с умом, может нагреть ваше здание буквально за полчаса.
Также ничего не мешает установить самую простую печь на отработке, если этот энергоноситель у вас есть в наличии. Практика показывает, что расход масла для обогрева гаража находится в пределах 1 л/ч. Недорого обойдется и отопление дровами, главное – правильно использовать тепло от печи.
Как самодельные, так заводские печи «любят» выбрасывать львиную долю тепла в трубу. Его можно оставить в гараже, если поставить на дымоходную трубу теплообменник самоварного типа, заполненный теплоносителем и подключенный к батарее. В крайнем случае дымоходную трубу можно пропустить вдоль стены через все помещение под углом не менее 30º, а ее верх поднять как можно выше.
Важно. Если ваше строение находится близко к высотным жилым домам, то организовать дровяное отопление не удастся. Едкий дым из трубы будет попадать в окна людям, что недопустимо.
Заключение
Мы привели самые удобные и эффективные способы отопления гаража, оттого они и популярны. Есть еще сжиженный газ, но этот вариант нельзя назвать комфортным и экономичным. Из новинок можно попробовать инфракрасные электронагреватели, но их цена немаленькая, а время протапливания помещения слишком большое.
cotlix.com
