Электрические теплые полы

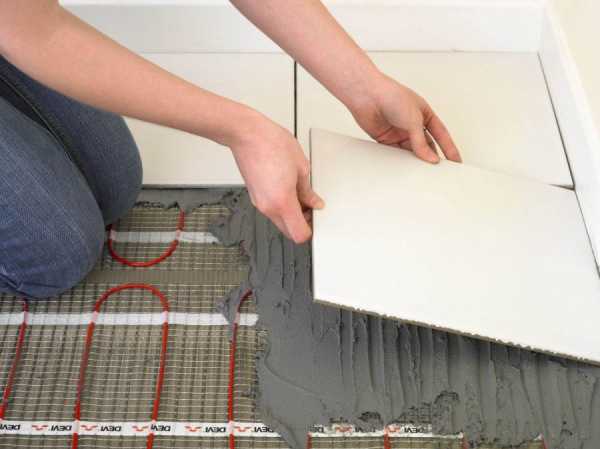

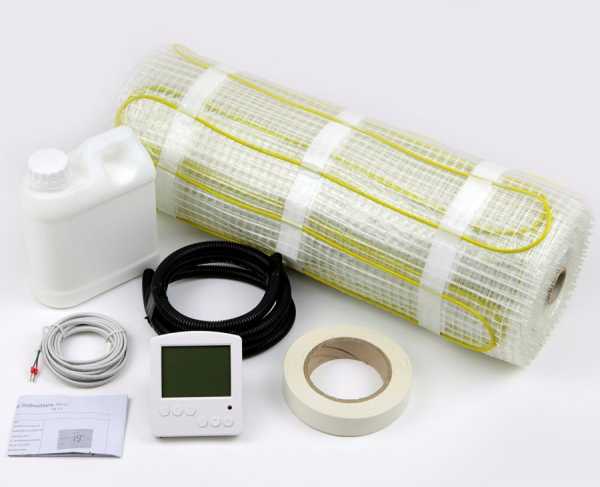

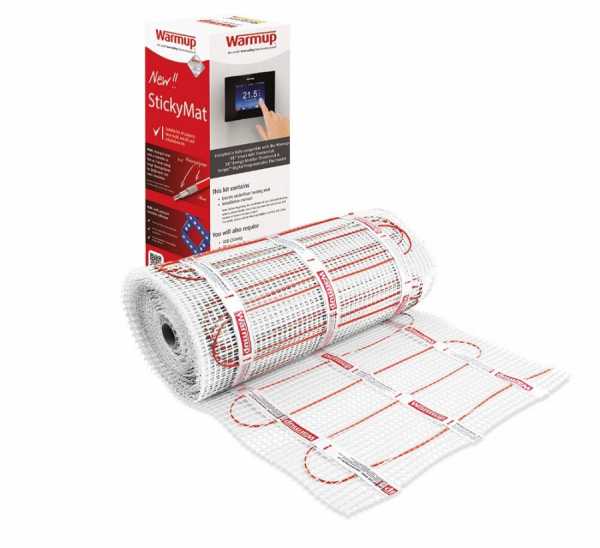

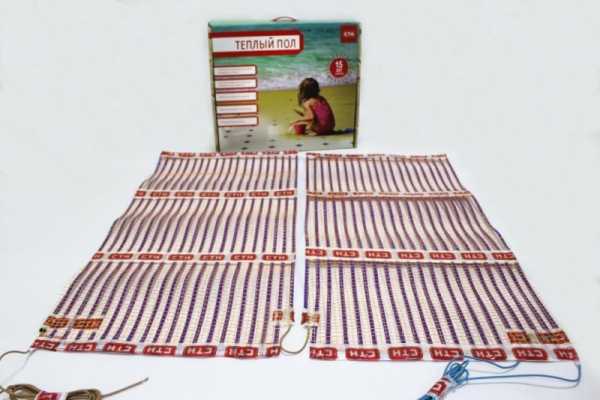

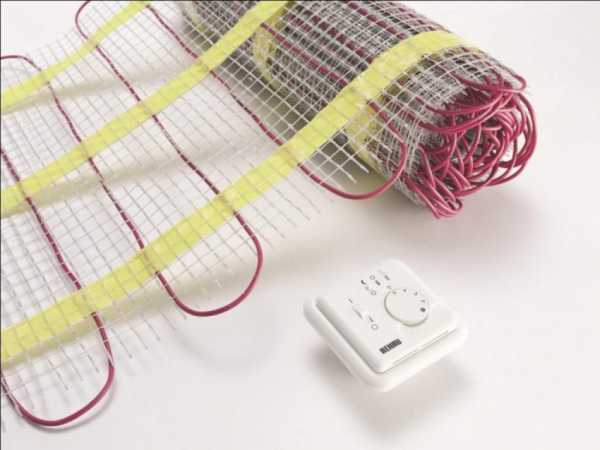

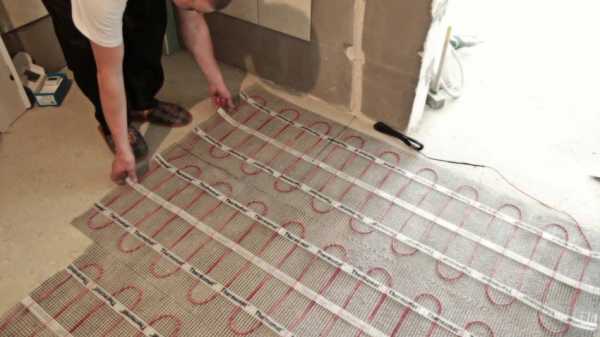

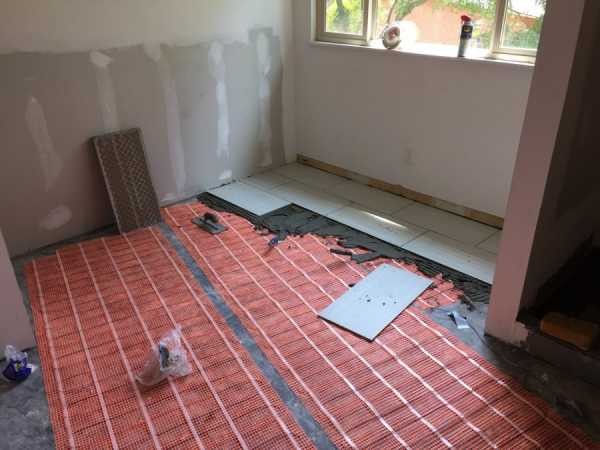

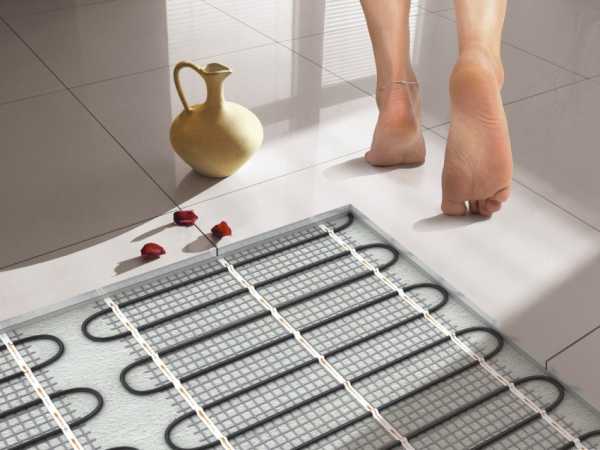

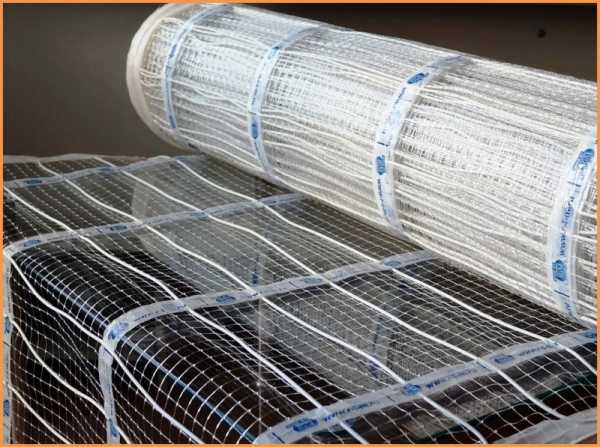

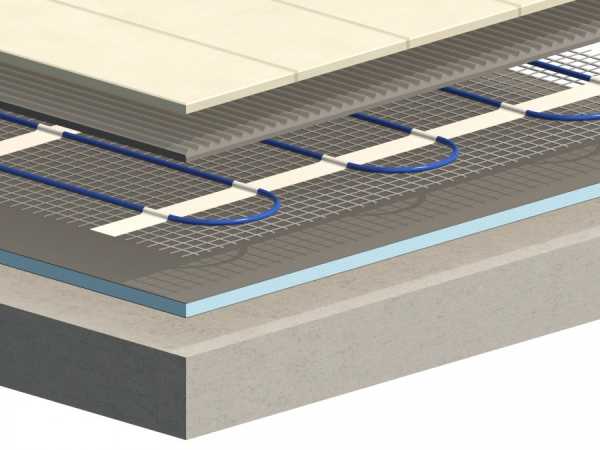

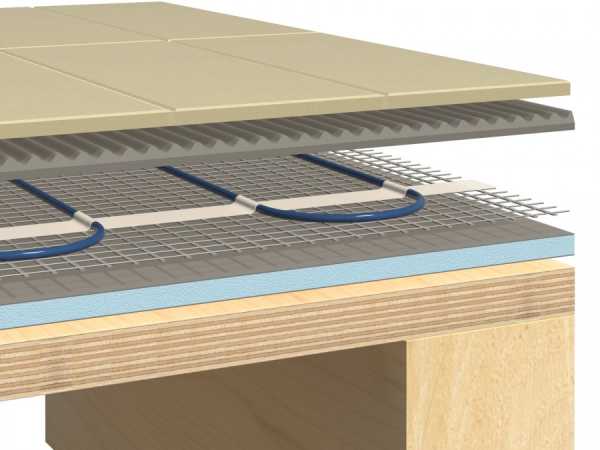

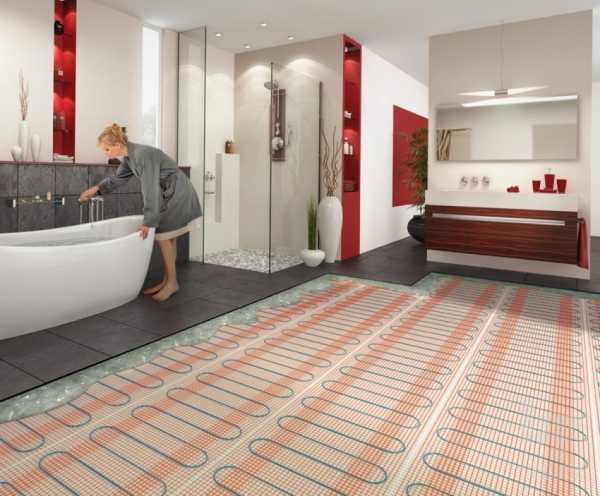

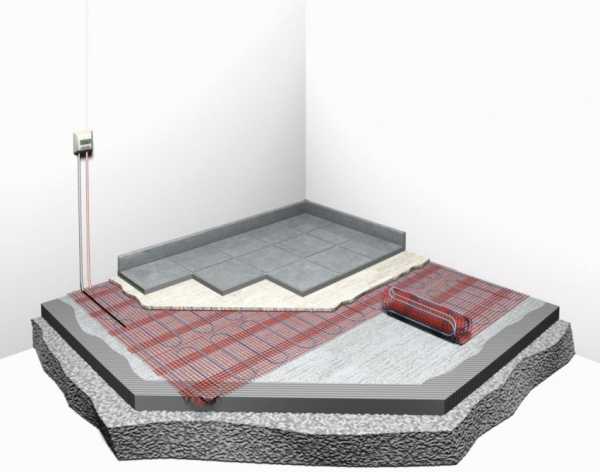

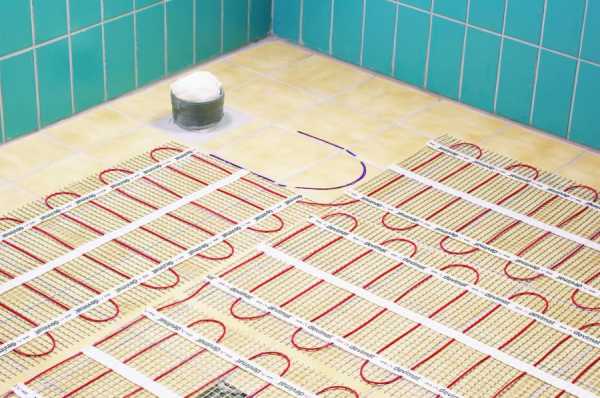

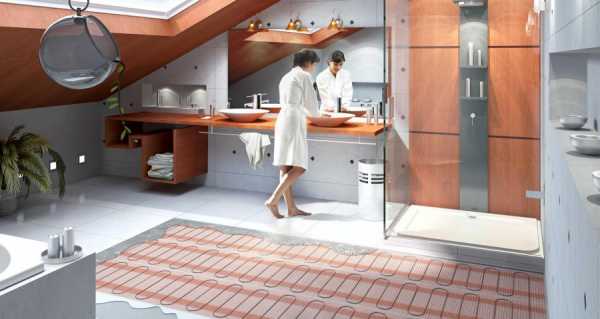

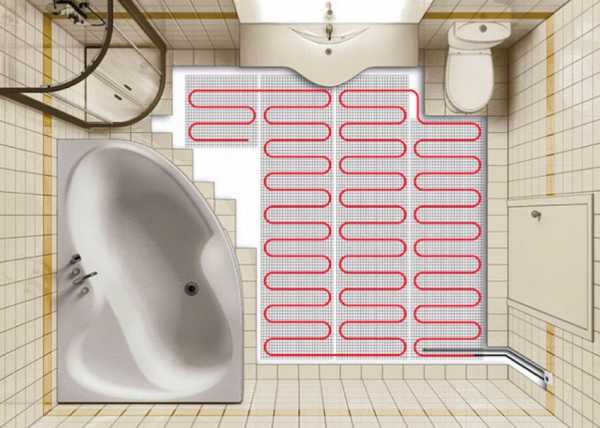

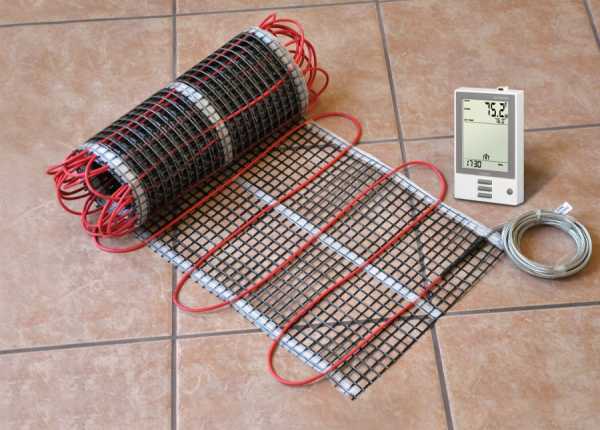

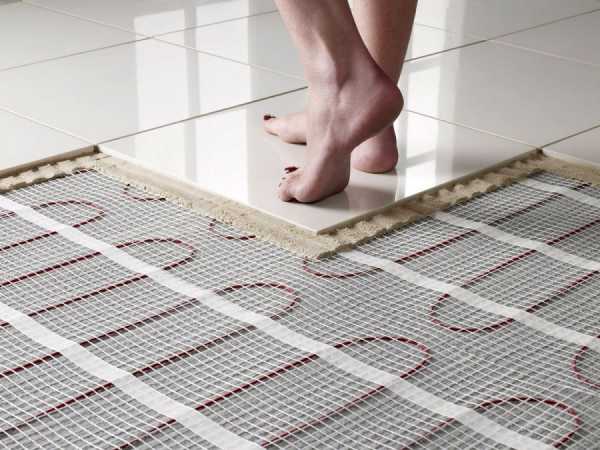

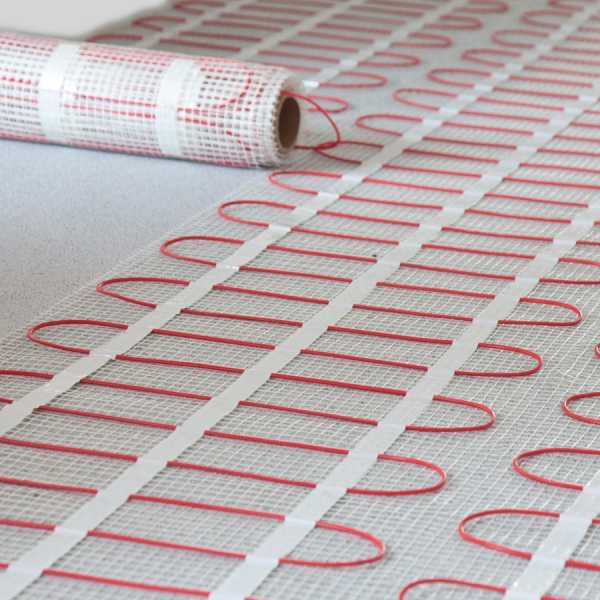

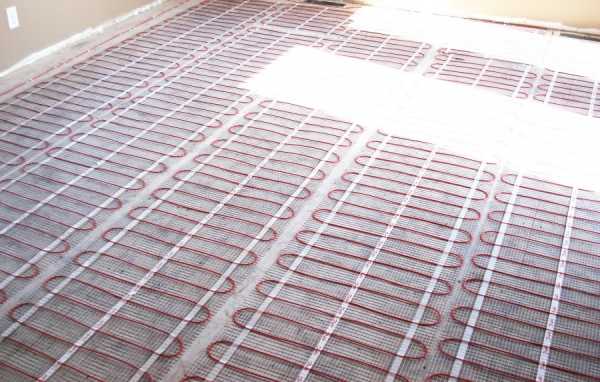

Электрические или инфракрасные теплые полы для ванной представляют собой маты из текстиля (на фото видно, что они компактны и легко сворачиваются в рулон), в которые встроены нагревательные элементы, управляемые при помощи термостата. Таким образом, можно выставить температуру срабатывания вплоть до десятой доли градуса.

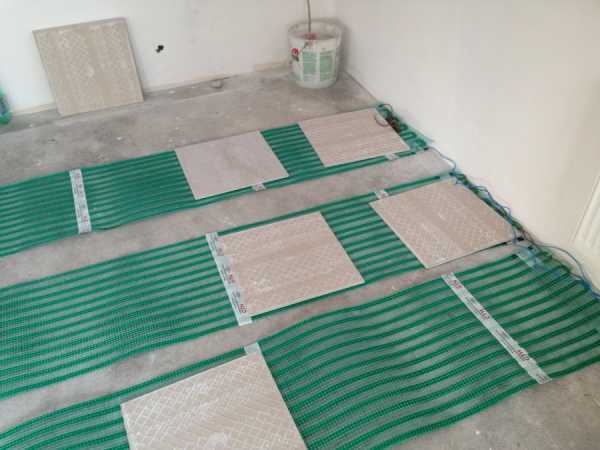

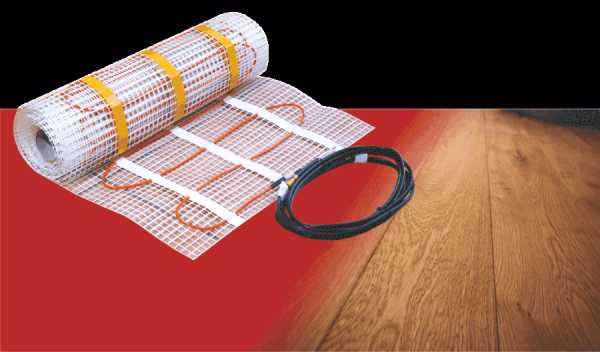

Высота пола при использовании нагревательных матов повышается незначительно – на 4-5 мм. Минусом является значительное потребление электроэнергии на обогрев, от 120 до 200 Вт/м2.

Для маленькой ванной комнаты размером 6 м2 потребление составляет порядка 720 Вт-1.2 Квт, поэтому применение электрических теплых полов ограничено многоквартирными домами в городской черте с щадящими тарифами на электроэнергию. Плюсы электрических полов – простота монтажа и эксплуатации, а также сравнительно невысокая стоимость термоматов.

При монтаже электрических теплых полов в ванной своими руками, нужно обратить внимание на следующие нюансы.

Поверхность, на которую стелются полы, должна быть относительно ровной, перепады не должны превышать 10 мм. Перед монтажом рекомендуется выровнять поверхность при помощи тонкого слоя стяжки.

Рекомендуется сделать перед монтажом инфракрасных теплых полов дополнительную гидроизоляцию пола в ванной при помощи жидкого стекла, битума или рубероида. После высыхания гидроизоляции, стелют утеплительную пленку, соединяя скотчем стыки.

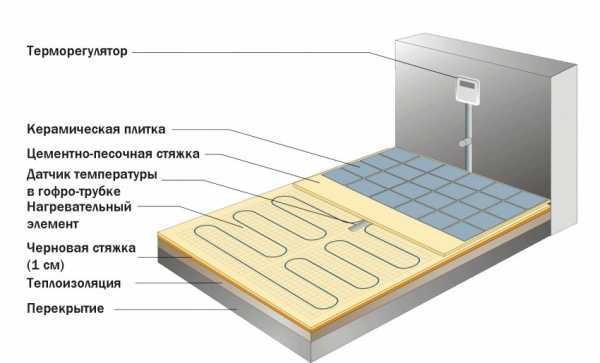

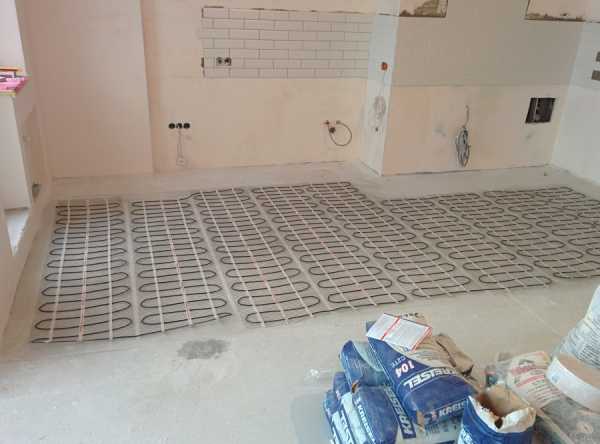

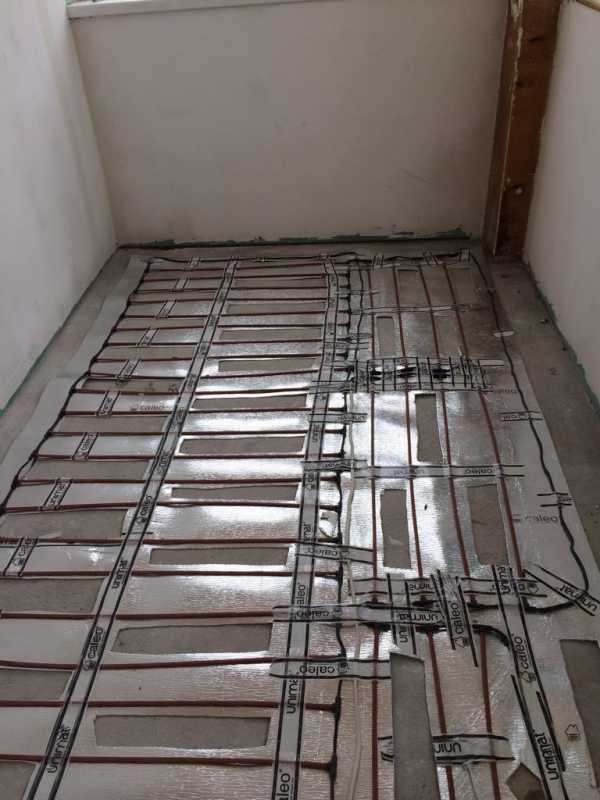

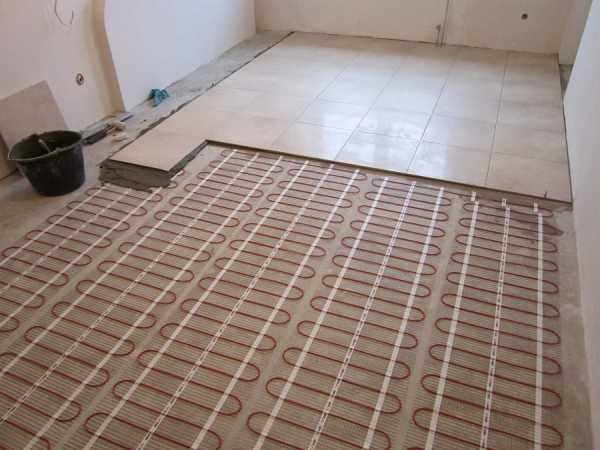

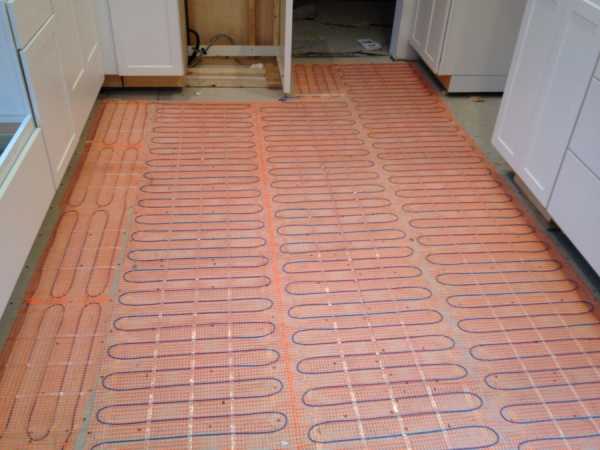

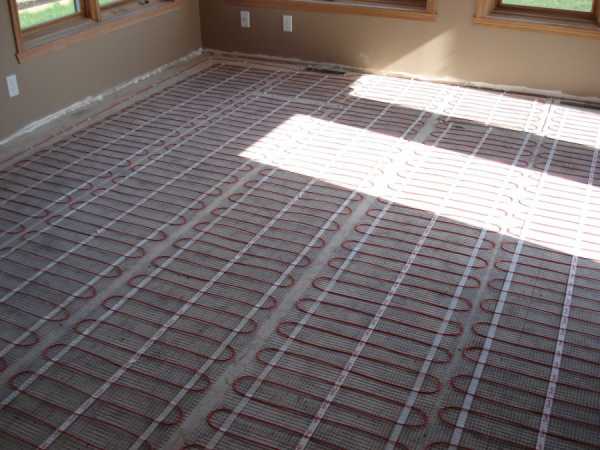

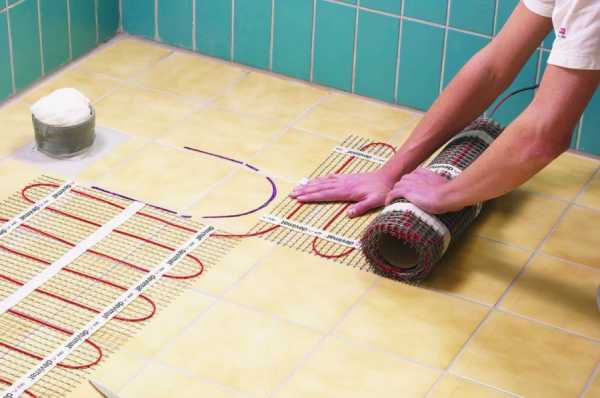

Электрические теплые полы стелют таким образом, чтобы они не имели контакта со стеной, обычно рядом с ванной и по периметру помещения.

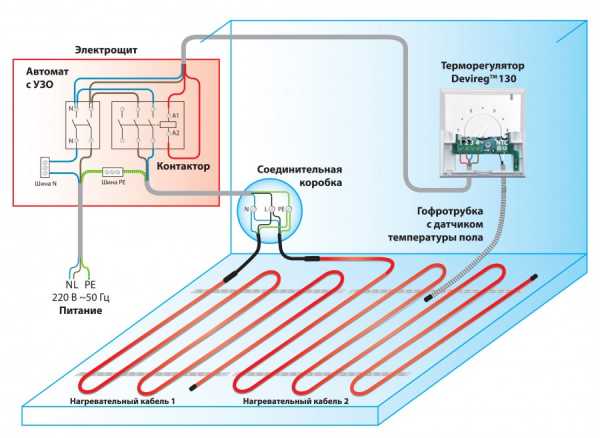

Терморегулятор прячется в электрический короб на стене вместе с розеткой. Термодатчик располагают в доступном месте, чтобы при необходимости его замены не понадобилось крушить кафель.

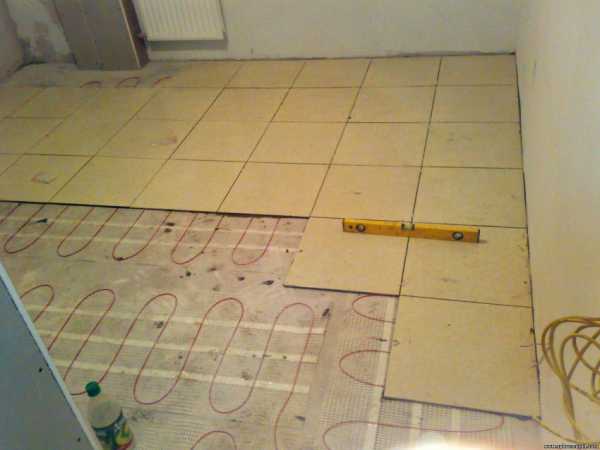

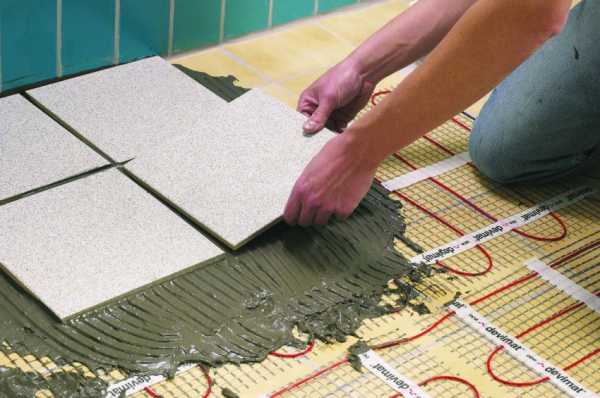

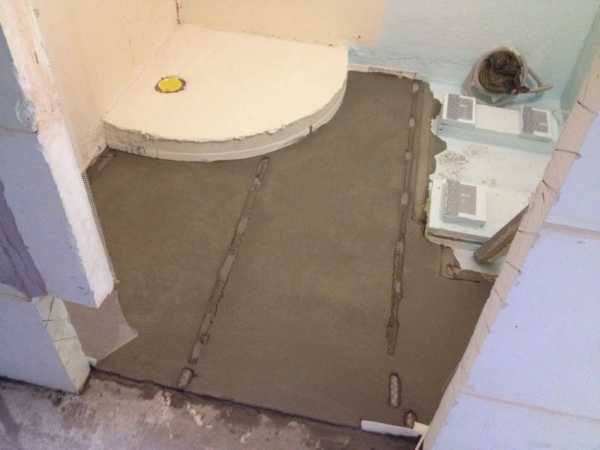

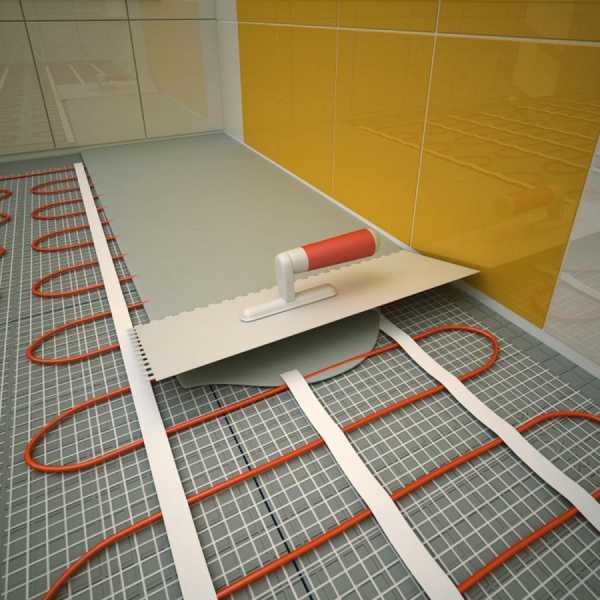

После проверки системы на работоспособность, поверх матов делается небольшая стяжка, поверх которой клеится кафельная плитка.

Водяные теплые полы

Преимущества водяных теплых полов:

• Скрытая от глаз прокладка труб для обогрева. Большая производительность системы подогрева.
• Значительная экономия электроэнергии относительно электрических теплых полов. Особенно актуальны водяные теплые полы в ванной на дачных участках и в индивидуальных жилищах, расположенных на территории садовых товариществ, где тариф за электроэнергию значительно выше, чем в многоквартирных домах.

Кроме того, подводящие кабеля электропитания в садовых товариществах как правило не рассчитаны на большие нагрузки.

Недостатками являются:

• Высота уровня полов при монтаже системы увеличится на 6-10 см.
• Большие экономические затраты на комплектующие и материалы, чем при монтаже инфракрасных полов.
• В случае применения деревянных полов и слабой вентиляции в ванной комнате, недолговечность пола, рекомендуется стелить теплые водяные полы под кафельную плитку.

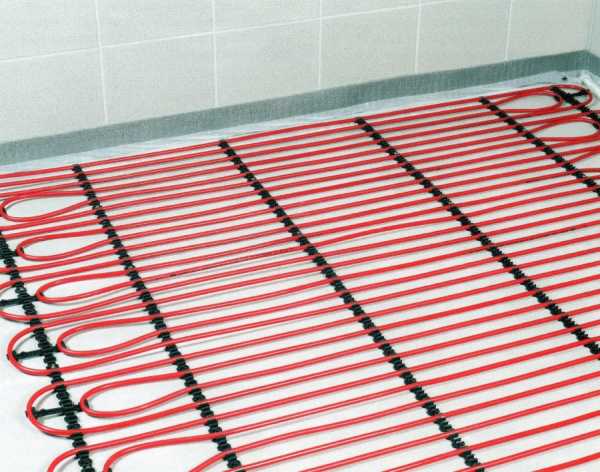

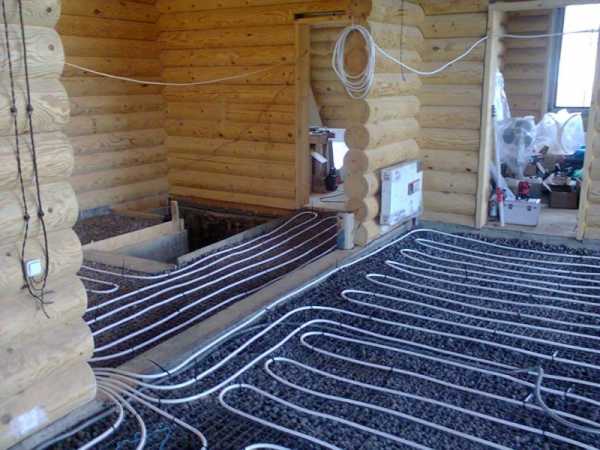

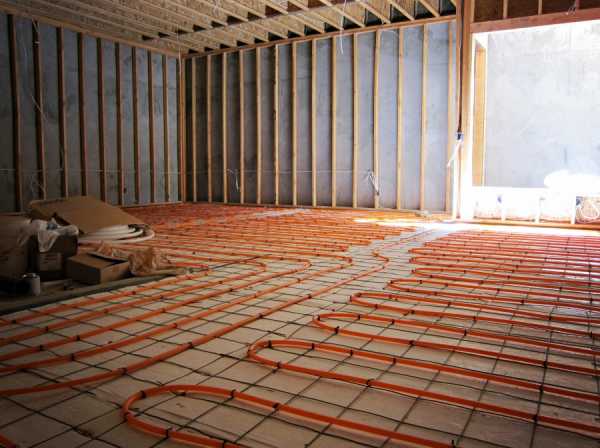

Водяные теплые полы представляют собой небольшого диаметра ПВХ, металлопластиковые либо медные трубы, выложенные по полу в определенном порядке – змейкой либо спиралью, по виду и принципу действия напоминая трубы в радиаторе.

Температура воды в трубах регулируется при помощи термостата. Поверх труб кладется кафель, бетонная стяжка с линолеумом или ламинатом, либо стелют деревянные полы. Хороший вариант для ванной комнаты – алюминиевая фольга с листами картона, хорошо передающие тепло, поверх которых кладут плитку.

Рекомендуется прокладывать теплые водяные полы ниже остальных полов в доме, чтобы в случае повреждения труб вода из них не затопила полы в соседних комнатах.

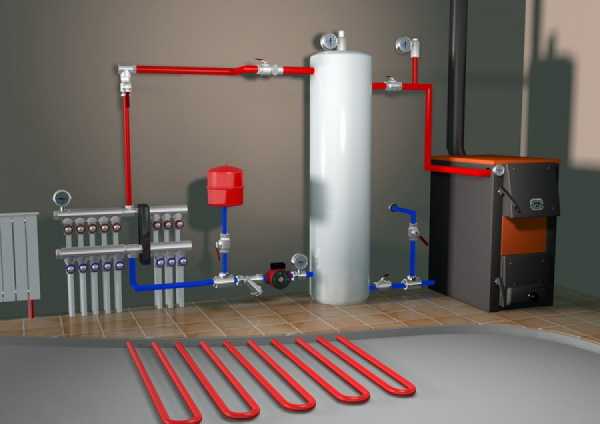

Подключаются водяные теплые полы в систему автономного отопления, что позволяет значительно сэкономить на электроэнергии, особенно в случаях газового или твердотопливного автономного отопления.

Какие теплые полы лучше, зависит конкретно от того, где они будут стелиться – насколько экономически оправдан тот или иной их тип, а также есть ли нужда в них летом. Электрические полы можно использовать круглый год, тогда как водяные работают вместе с системой автономного отопления.

Фото теплых полов в ванной

Также рекомендуем посетить:

Статьи из раздела:

vannajainfo.ru

Теплый пол от отопления — 95 фото технологии укладки и подключения

Для утепления дома и создания комфортной температуры жилища устанавливают напольную систему отопления. Источником обогрева этой системы служит обогрев от центральной системы отопления. Теплые полы от централизованной системы отопления в многоквартирных домах делать проблематично и может грозить административным штрафом при не соблюдении правил установки.

В целях безопасности, низкого давления в отопительной системе, не совсем целесообразна установка теплого пола, так как он не будет отдавать должного тепла. Для многоквартирных домов лучше использовать электрический теплый пол.

Для проектирования и установки системы отопления полов рекомендуется воспользоваться услугами профессионала. Этот вопрос очень серьёзный и требует дополнительных знаний и навыка.

Но так как этот вид обогрева не дешевое удовольствие, материалы и установка стоят очень дорого, часто возникает вопрос, как сделать теплый пол от отопления.

Виды труб

Перед тем как приступить к проектированию, необходимо определиться с выбором материала труб для нагревательного блока. Каждый вид имеет свои особенности и свойства, которые должны учитываться.

Полипропиленовые трубы — не подходящий вид материала, плохая гибкость и необходимость сварки деталей.

Медные или нержавеющая сталь — хороший материал, обладает высокой теплоотдачей, долговечный, но редко используется из-за высокой цены.

Сшитый полиэтилен и металлопластик — самые подходящие трубы, гибкость и хорошая теплопроводность, высокий срок эксплуатации делает самыми востребованными в этой сфере.

Схемы полов

При проектировании предстоящих работ сначала нужно определиться со схемой теплого пола:

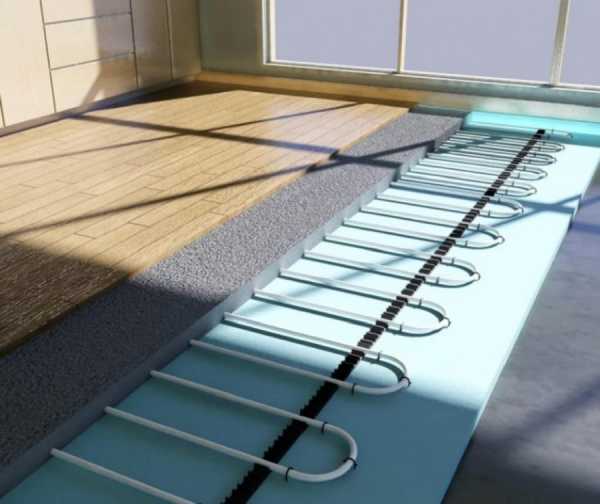

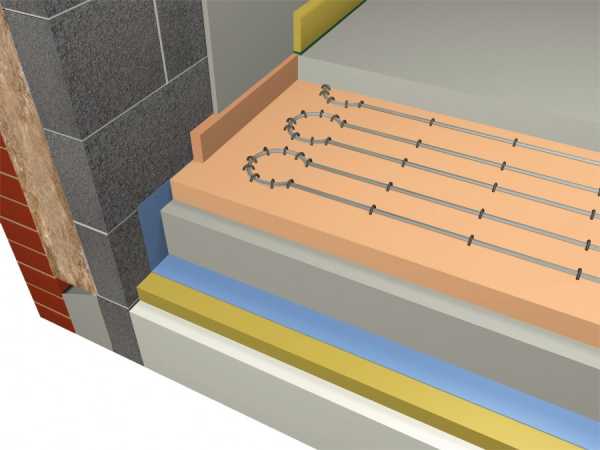

Бетонная — на железобетонные полы ложится бетонная стяжка, обеспечивающая максимальную теплоотдачу. Это очень надежный способ укладки, прочное покрытие и не дорогой по цене.

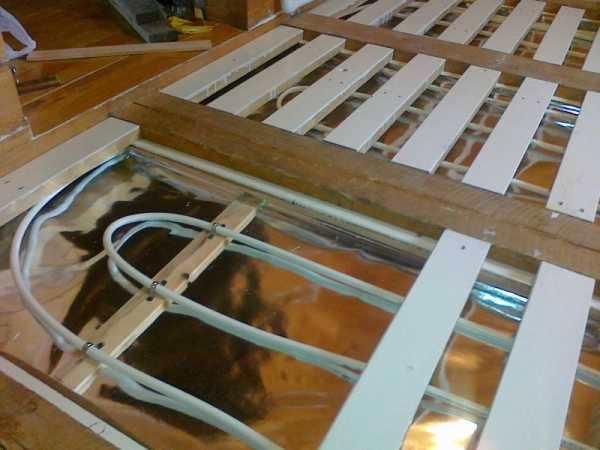

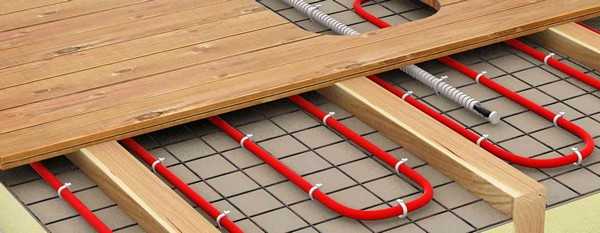

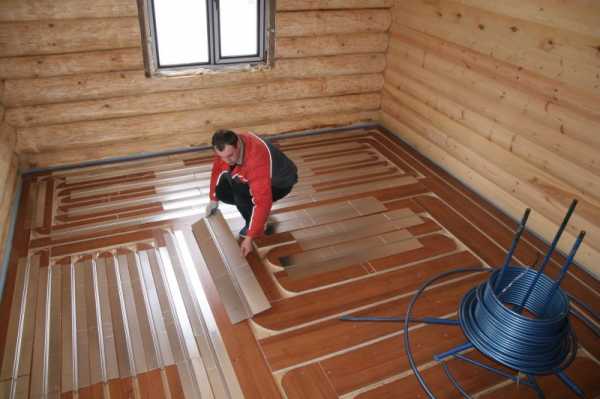

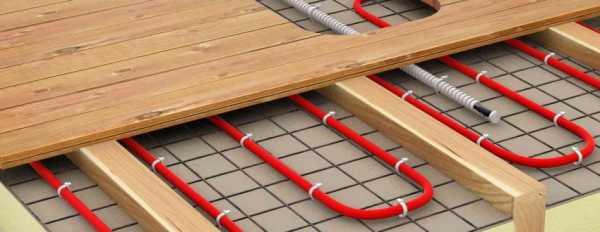

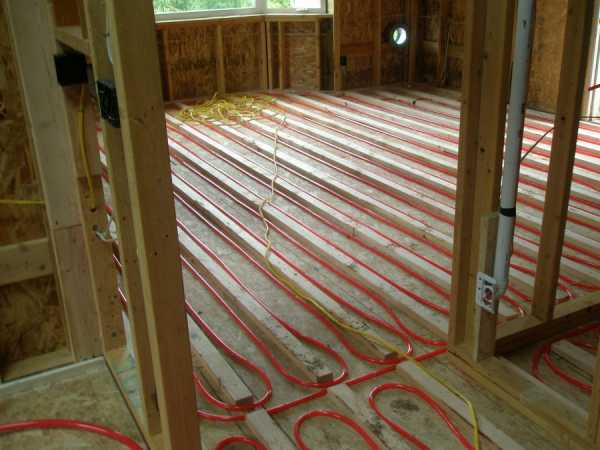

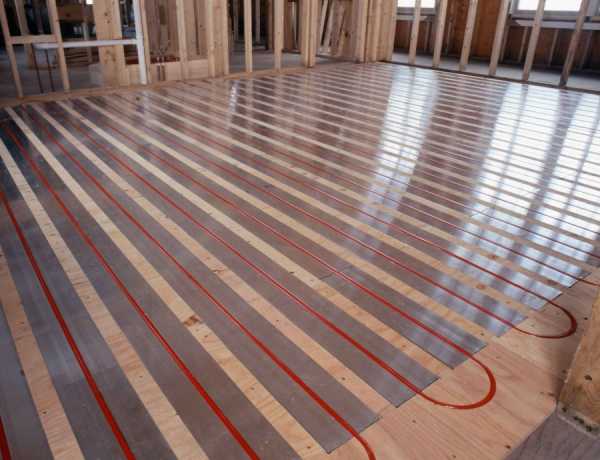

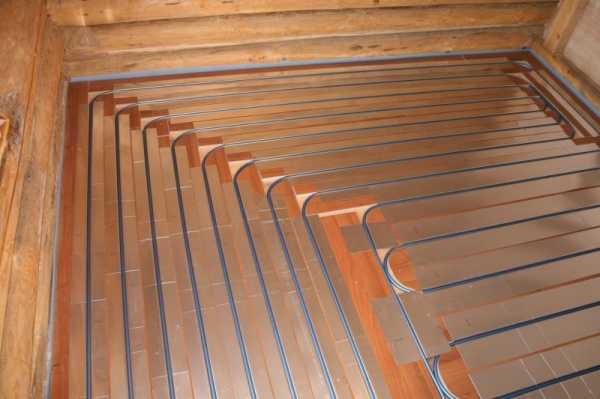

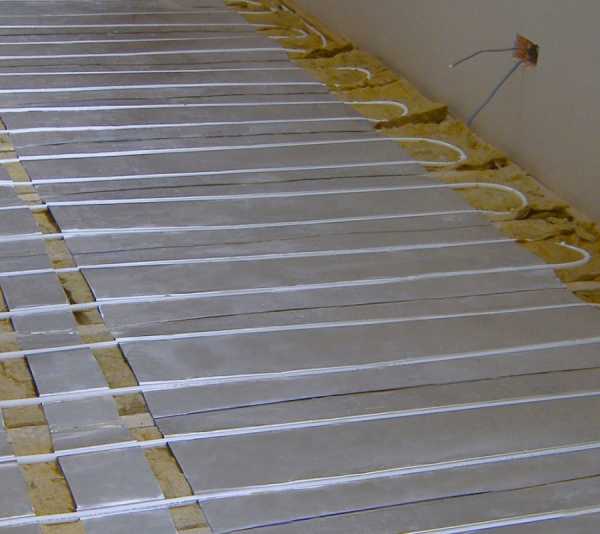

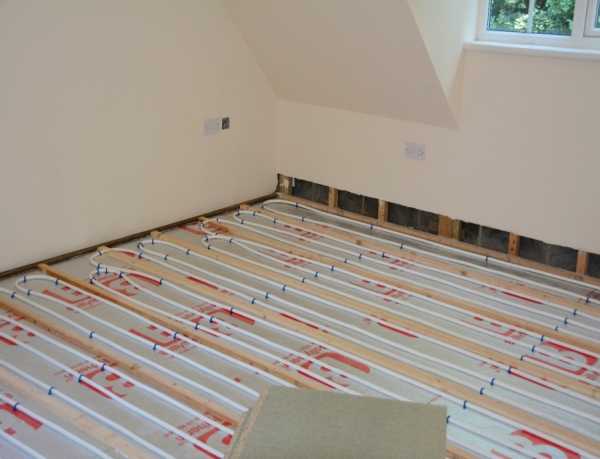

Легкая – сухая система – это на деревянные полы сверху плит ДСП устанавливают тепло распределительные пластины. Достоинство этого метода это быстрота укладки и маленькая толщина, но довольно затратный метод и низкая теплоотдача.

Тонкая – эта система отопления применяется только для маленьких помещений, используются трубы маленького диаметра, что создает большую нагрузку на отопительную систему.

Частный дом

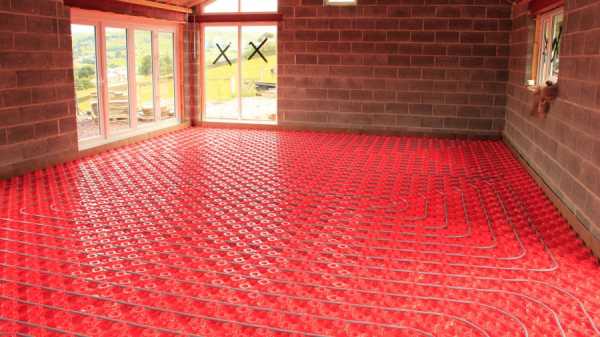

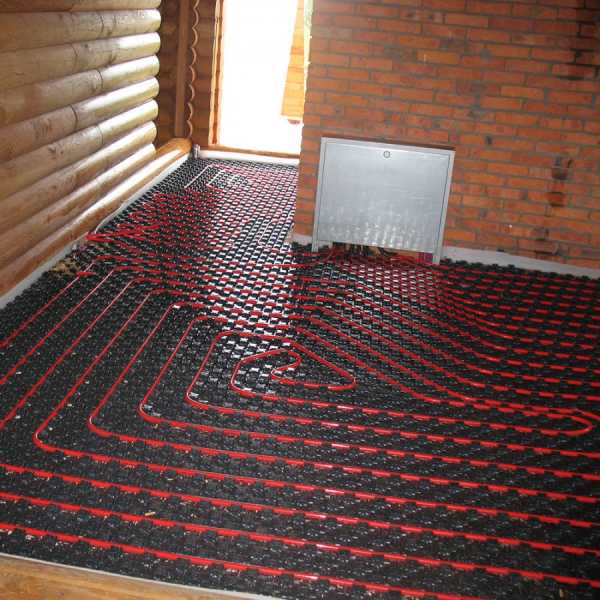

Лучшим решением в частном доме будет водяной теплый пол. Монтаж, заливка, подключение это сложный и трудоемкий процесс, но имеет свои плюсы.

Высокий срок службы, экономичность, возможность отключать и регулировать расход воды, можно отказаться от громоздких радиаторов, независимость от электроснабжения.

Если ваш дом газифицирован тогда самым оптимальным вариантом будет теплый пол от газового отопления. Необходимо только правильно подобрать по мощности газовый котел.

Главной особенностью является наличие встроенного насоса и расширительного клапана, что значительно упрощает схему подключения теплого пола.

При составлении проекта вашего дома необходимо обратить внимание на такие препятствия как:

Высота потолка — толщина теплого пола примерно 12 сантиметров, что приведет к уменьшению высоты комнат.

Дверные проемы – при монтаже важно помнить о дверных проемах и возможности его увеличения либо уменьшении дверного полотна.

Расположение окон – окна ориентированные на север, либо больших размеров потребуют дополнительного увеличения мощности системы.

Перекрытия – вес бетонной стяжки очень большой и должно учитываться состояние перекрытий, и способность выдержать водяной теплый пол.

Эти требования больше подходят для частных домов, чем для многоэтажек. Когда все препятствия решены можно начинать проектировать.

Многоквартирный дом

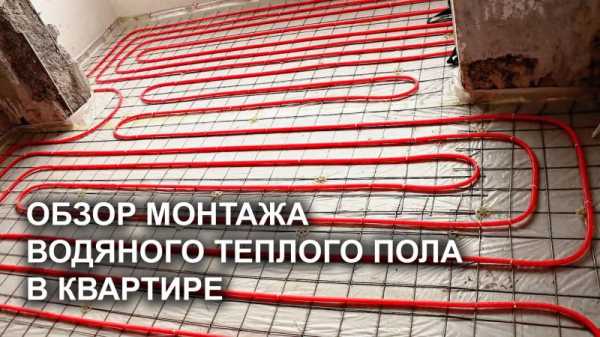

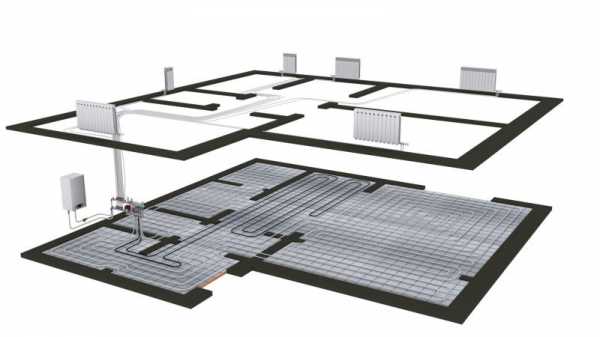

В домах с радиаторным отоплением так же можно установить теплые полы. Перед тем как приступить к установке, необходимо согласовать этот вопрос с администрацией ЖКХ, а так же в районной теплосети.

Дополнительное врезание в систему скажется на качестве обогрева квартир, подключенных к вашему стояку.  Когда административные вопросы по установке теплого пола решены, и вам утвердили проект, можно приступать к подготовке поверхности.

Перед установкой теплого пола в квартире, необходимо снять покрытие.  Бетонный пол залить цементным раствором и выровнять по уровню. Для предотвращения разрушения стяжки по периметру комнаты наклеивают либо приколачивают демпферную ленту.

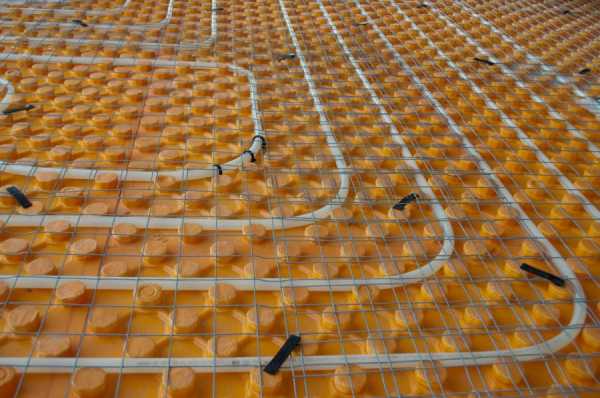

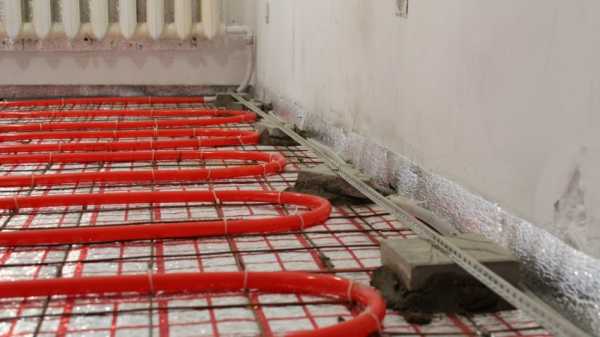

Следующий этап это покрытие теплоизоляцией, укладка арматуры на пластиковые направляющие.

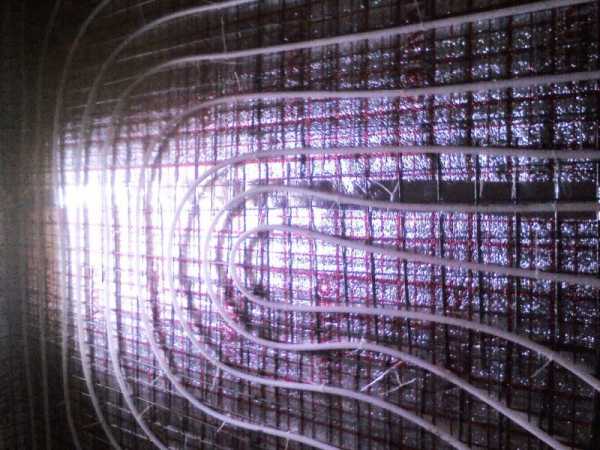

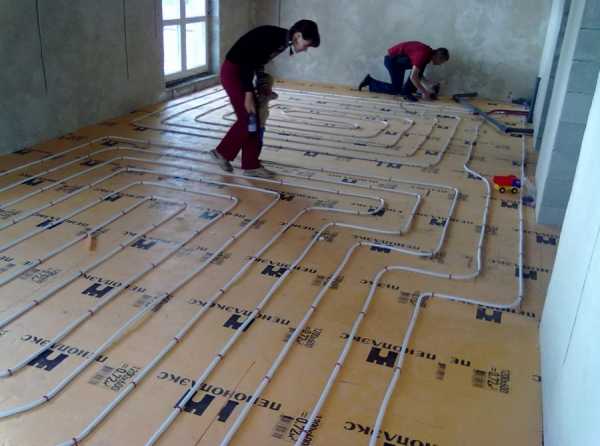

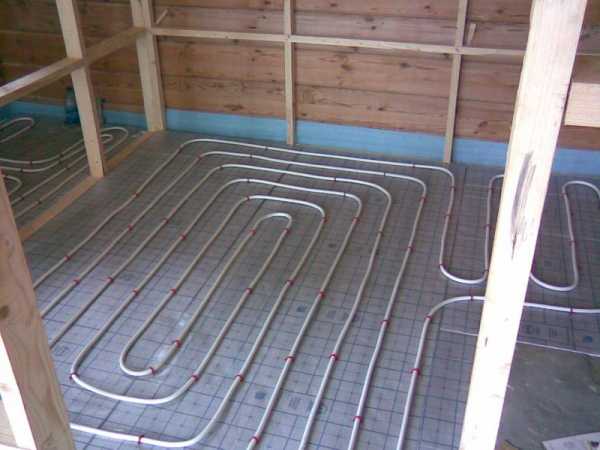

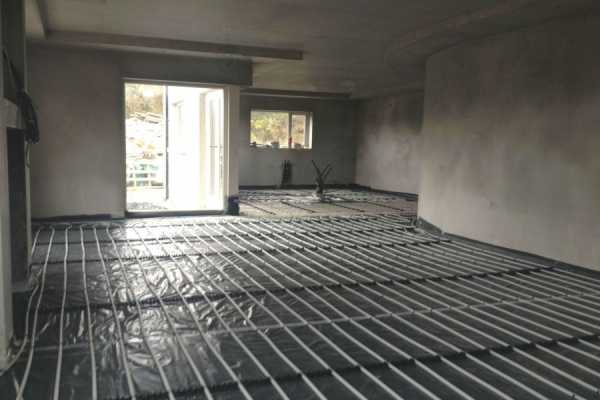

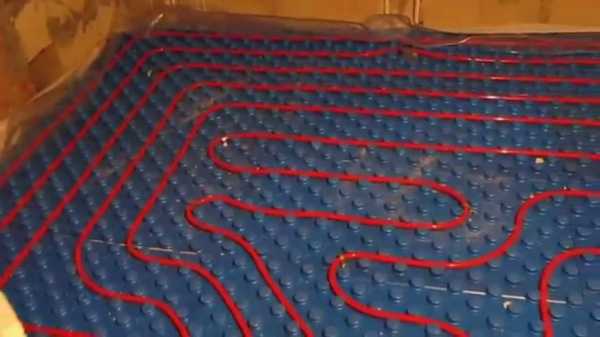

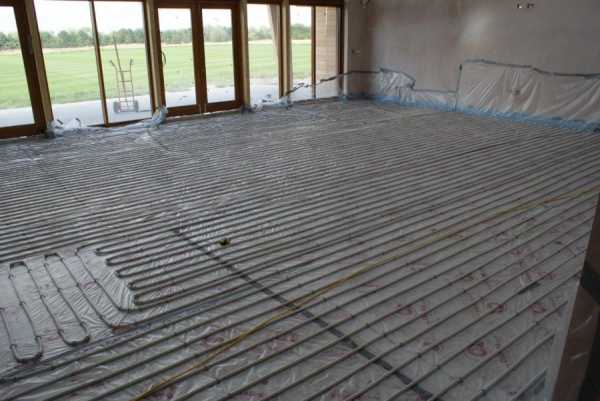

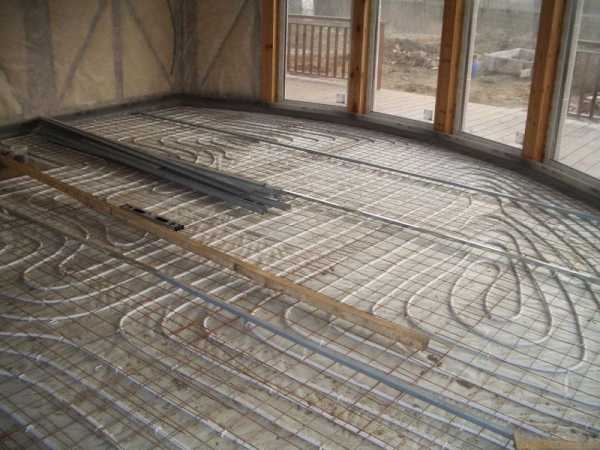

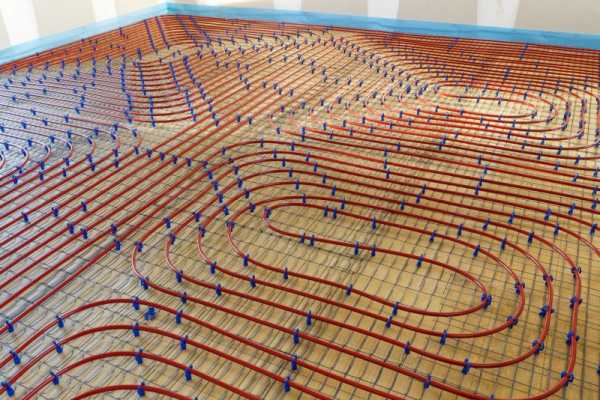

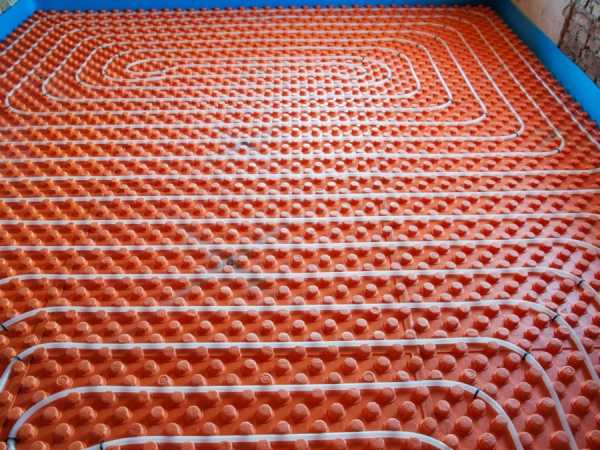

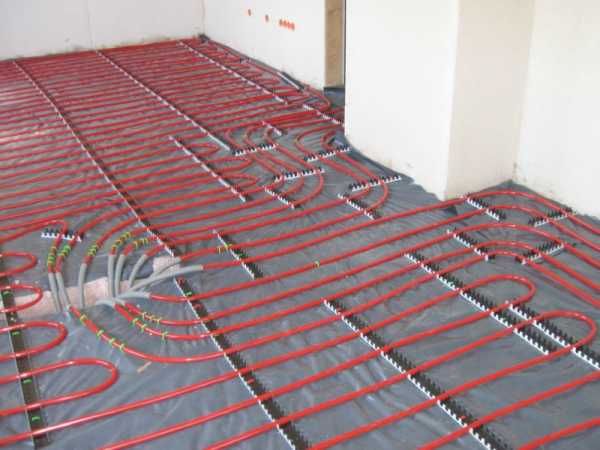

На подготовленной поверхности раскладывают трубы. Для укладки труб пользуются двумя способами  — улитка и змейка. Схемы укладки показаны на фото теплых полов от отопления.

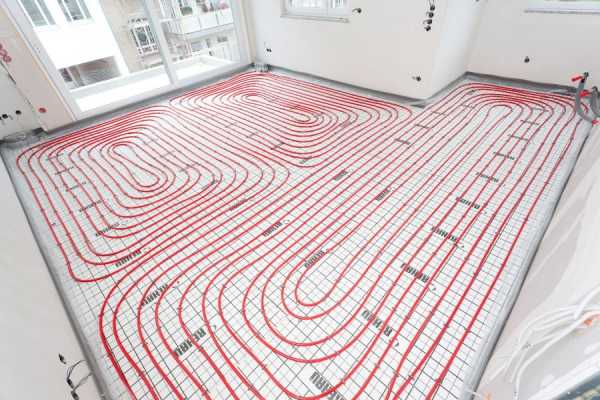

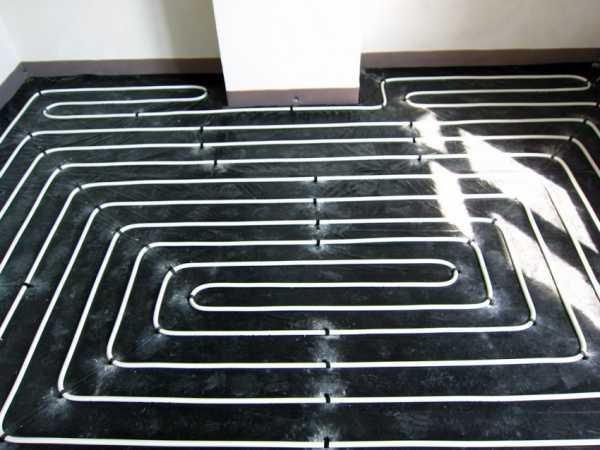

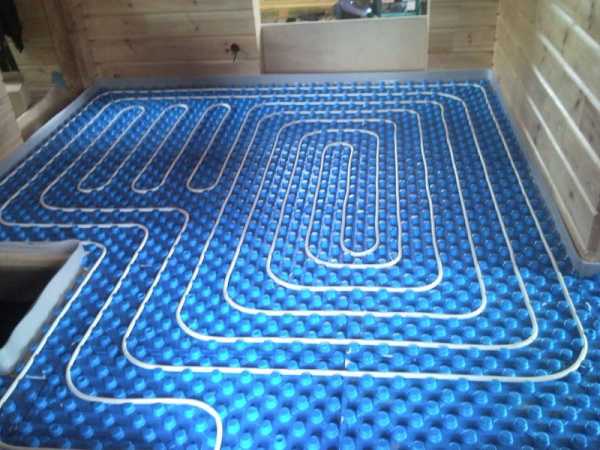

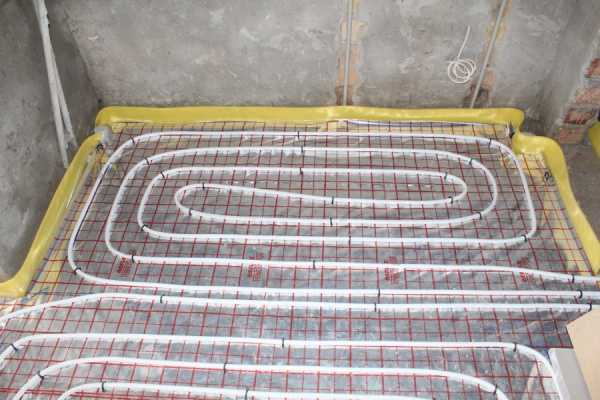

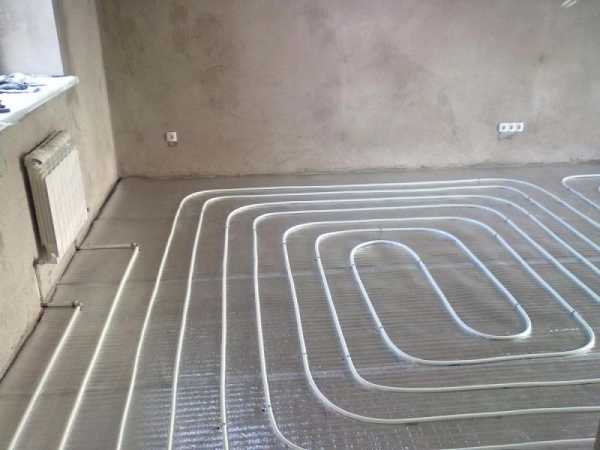

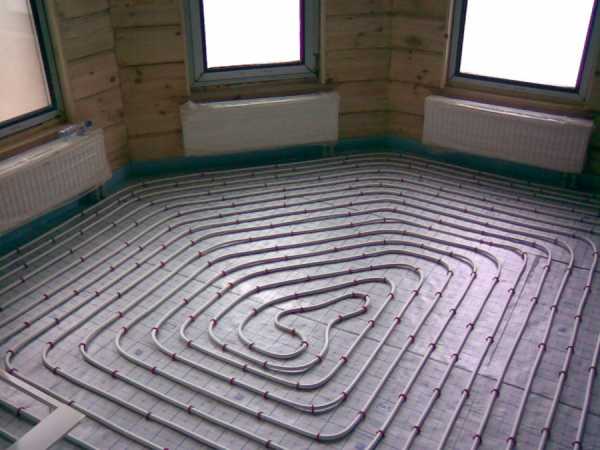

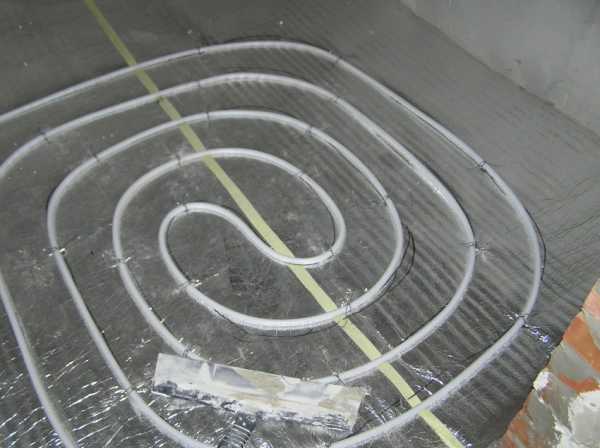

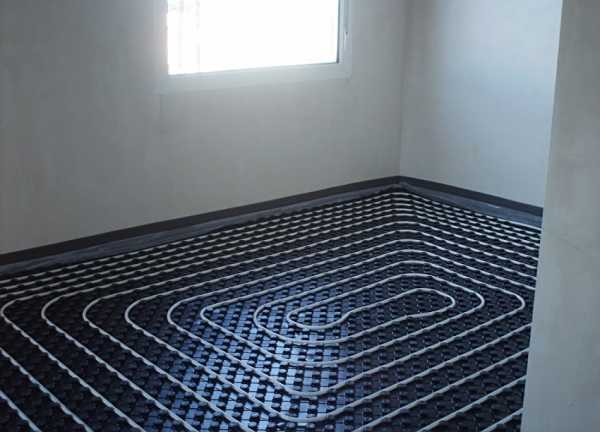

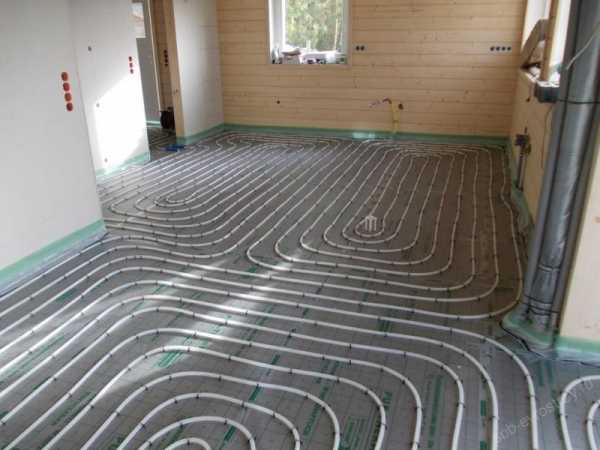

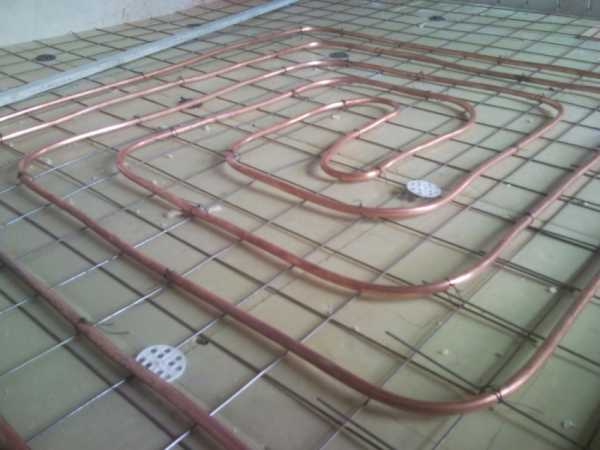

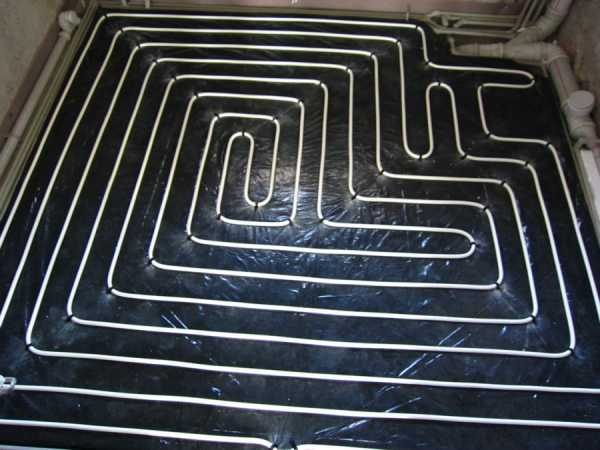

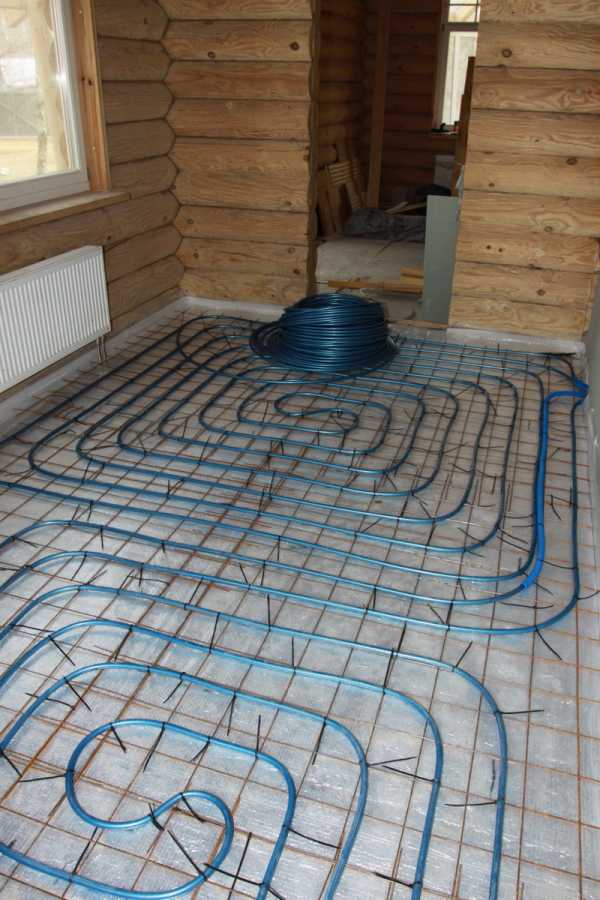

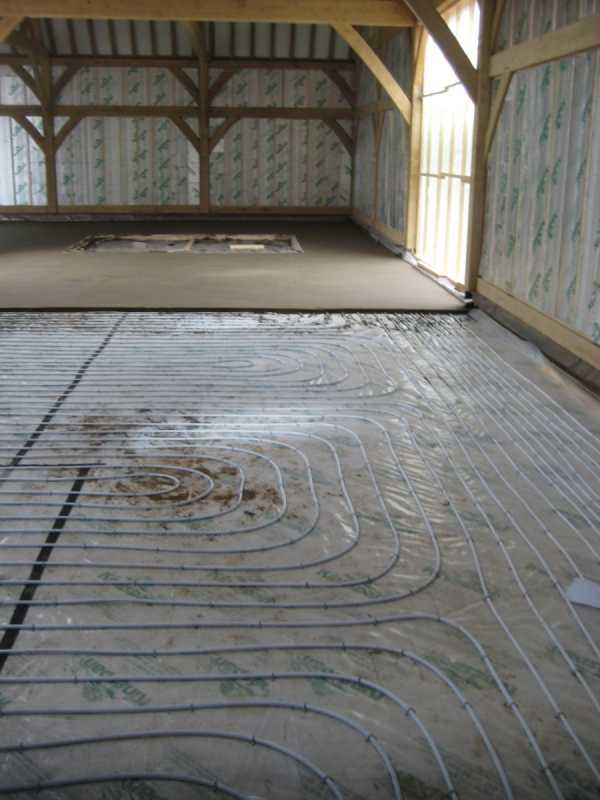

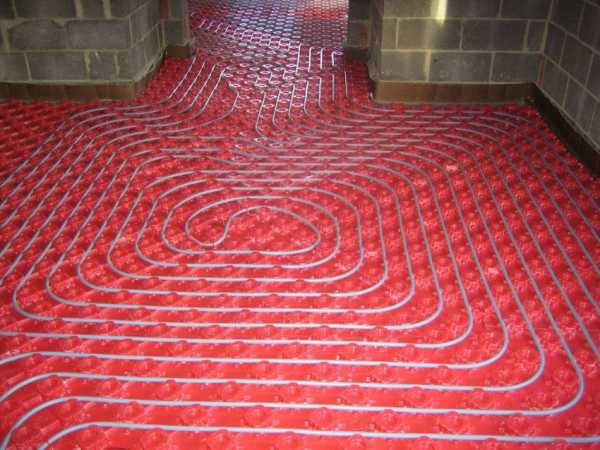

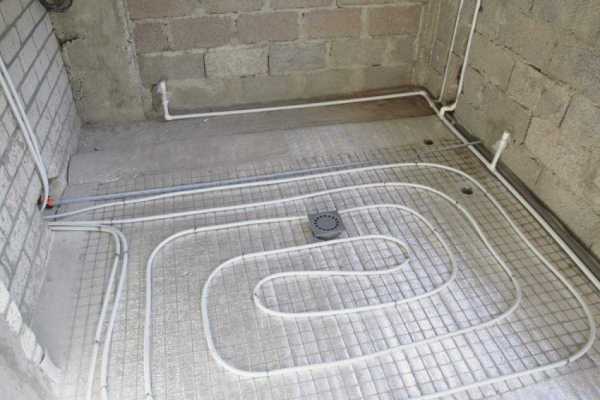

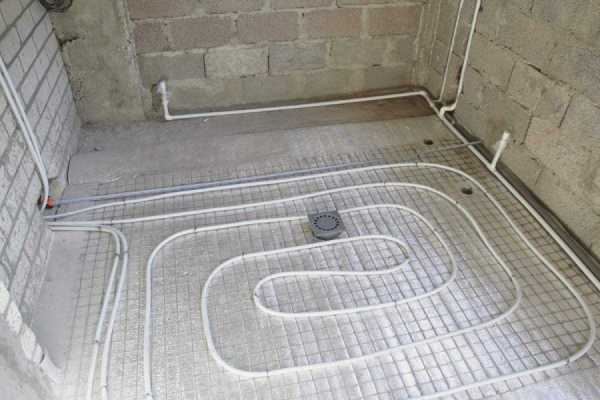

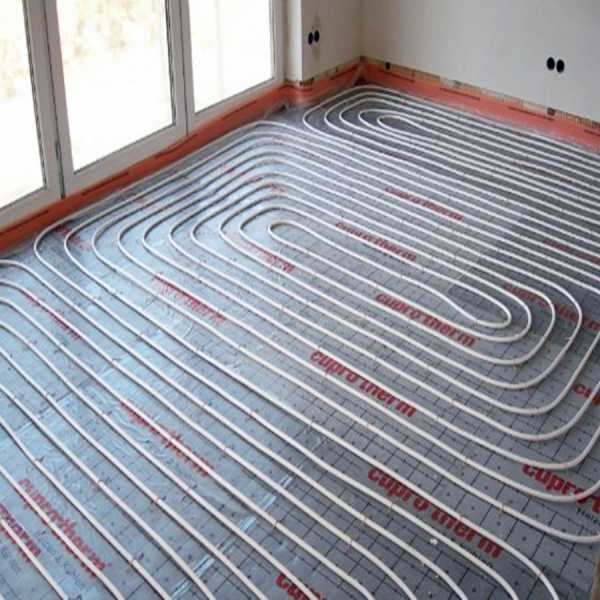

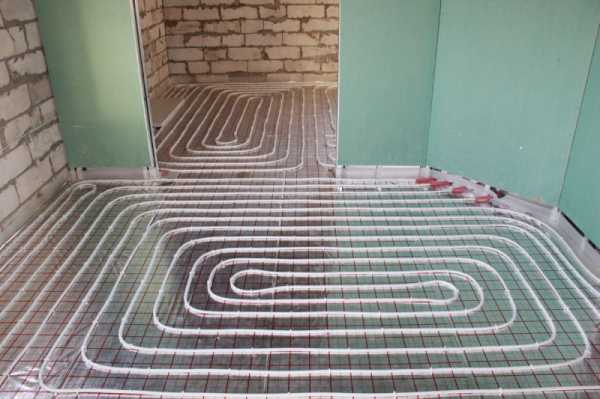

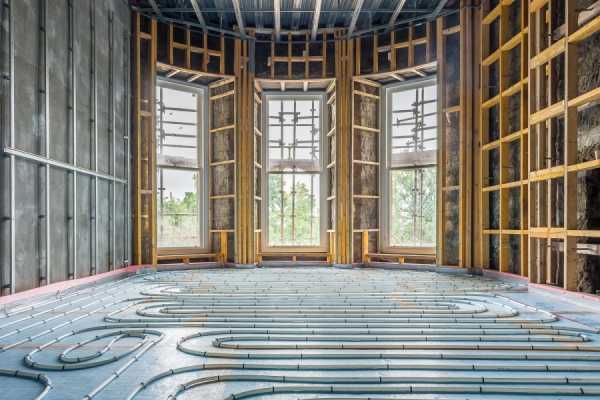

Схема улитка более сложна, но чаще используется благодаря более равномерному прогреванию пола. Для избежания протечек используют цельную трубу, которую закрепляют и выводят к распределительному коллектору.

Перед заливкой стяжки систему для проверки заполняют воздухом. Залив бетон выравнивают поверхность и оставляют до полного высыхания, которое длится три-четыре недели.

Если в вашем помещении нет возможности проводить бетонную заливку, профессионалы рекомендуют использовать деревянные модули либо профильные маты для укладки теплообменных пластин.

Для теплых полов лучше всего использовать плитку и ламинат, они обладают хорошей теплоотдачей. Но напольное покрытие, используемое на теплом полу должно обязательно иметь соответствующую маркировку производителя. Если таковое отсутствует, то при нагревании могут выделяться вредные для вашего здоровья вещества.

Подключение пола должно проводиться постепенно. Запрещено сразу включать на полную мощность. Этот процесс требуется проводить 4 дня, плавно поднимая температуру нагрева.

Установка водяного теплого пола дорогое и трудоемкое дело, но создает дополнительный комфорт вашему дому и помогает экономить на энергоносителях.

Фото теплого пола от отопления

Также рекомендуем посетить:

strojka-gid.ru

125 фото выбора надежных и качественных систем отопления

Вариант применения инфракрасных полов является довольно выгодным с разных позиций. Во-первых, хотелось бы отметить положительное влияние на организм – и организм, и такое отопление испускают аналогичное излучение. Благодаря этому можно экономить на отоплении.

Во-вторых, инфракрасным излучением уничтожаются вирусы, бактерии, а также неприятный запах. Инфракрасные лучи применяют при некоторых заболеваниях, к тому же, кому лучи солнца не напоминают о релаксе? К тому же, такое излучение способно снять напряжение.

В-третьих, инфракрасные полы излучают минимум электромагнитного излучения, оказывают положительное влияние на здоровье. Также хотелось бы добавить простоту и быстроту установки, по сравнению с кабельной системой и водяным полом. К тому же, такие полы имеют довольно привлекательный внешний вид. Убедиться в этом можно, изучив фото инфракрасного теплого пола.

Есть, однако, у рассматриваемого вида полов и отрицательный момент – стоимость будет довольно высока. Но при этом, укладка такого теплого пола не составит труда.

Принцип действия

Процесс эксплуатации такого пола отличает одна особенность – не происходит нагревание воздуха непосредственно от инфракрасного излучения. Лучи греют полы, мебель и другие предметы, а уже от них происходит нагревание воздуха. Таким образом, помещение обогревается за счёт большой мощности инфракрасного теплого пола.

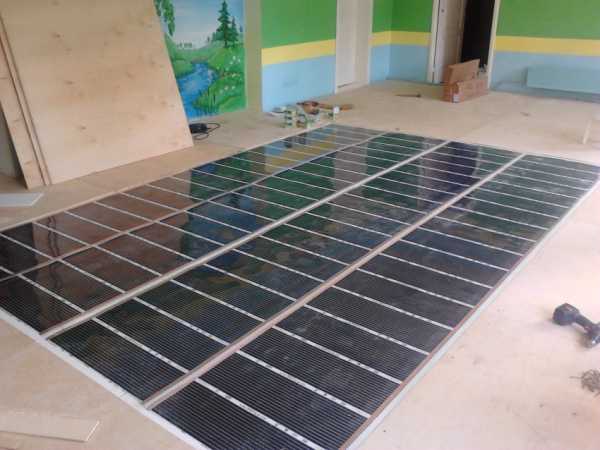

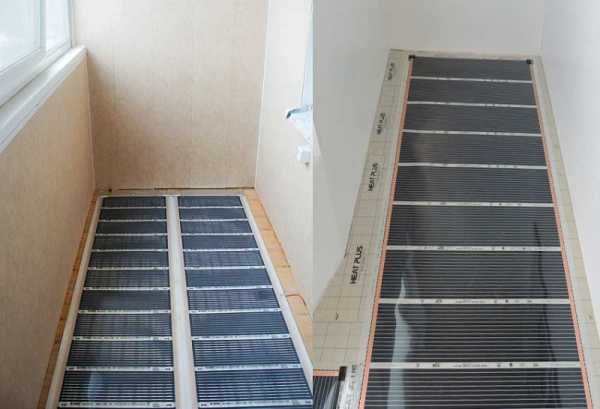

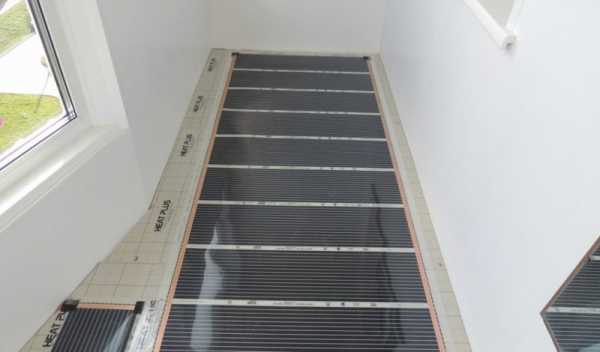

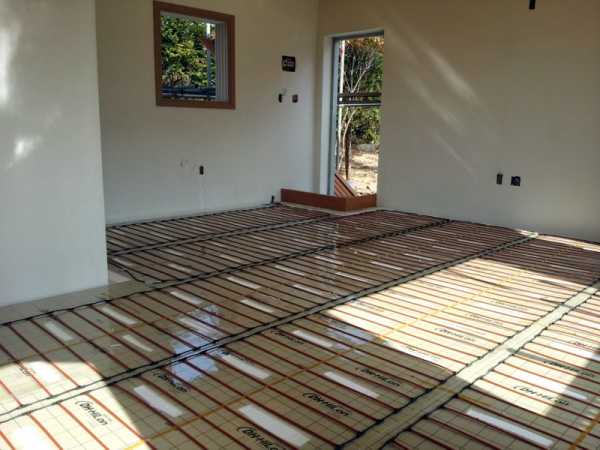

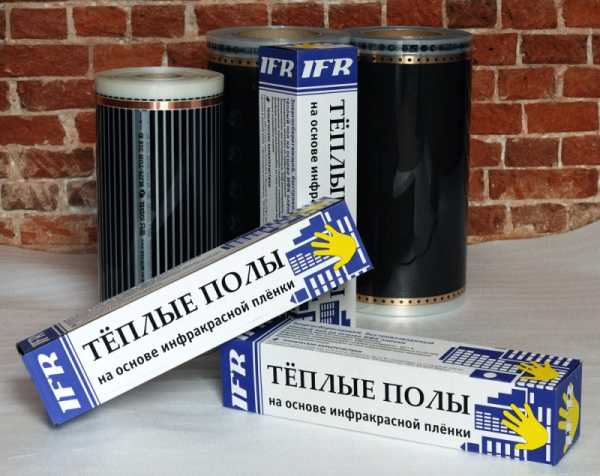

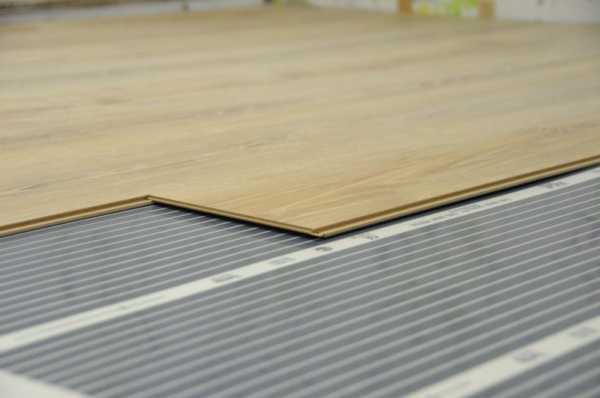

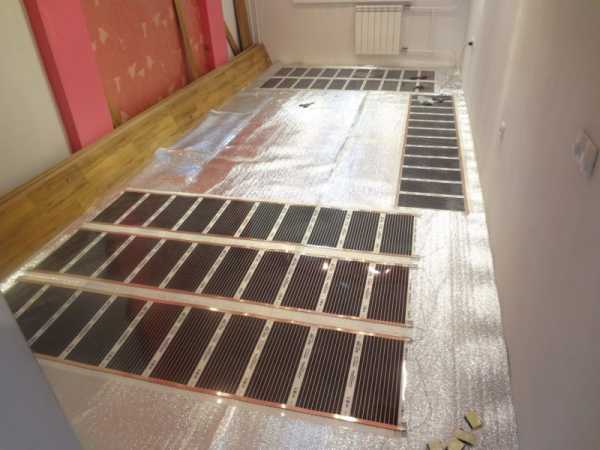

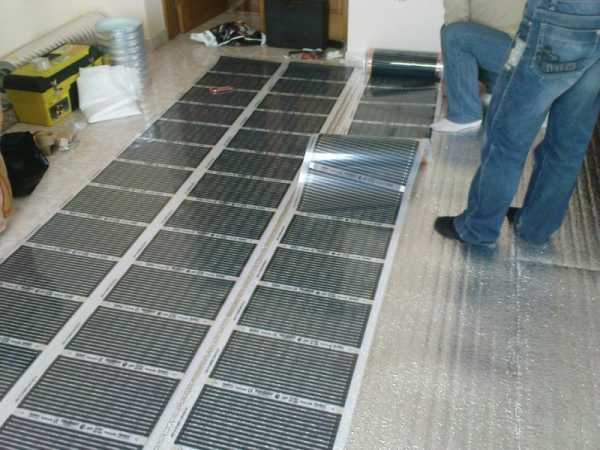

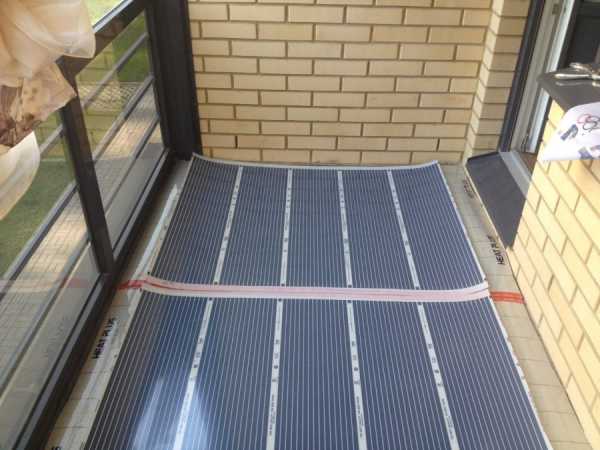

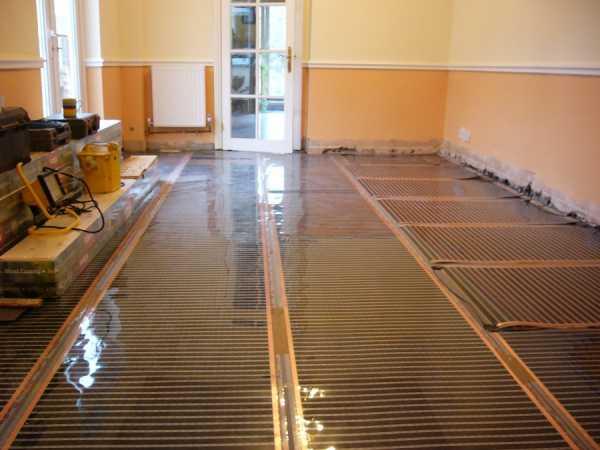

Инфракрасный пол может работать на основе пленочного рулонного материала либо стержневого карбонового мата. При этом использование карбона характерно для обоих вариантов, различным является только его состояние. Изучим первый вариант более подробно.

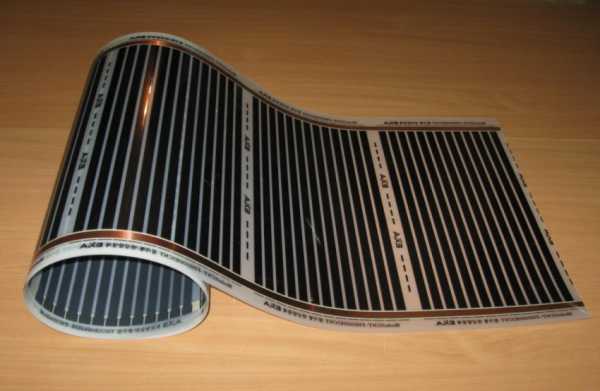

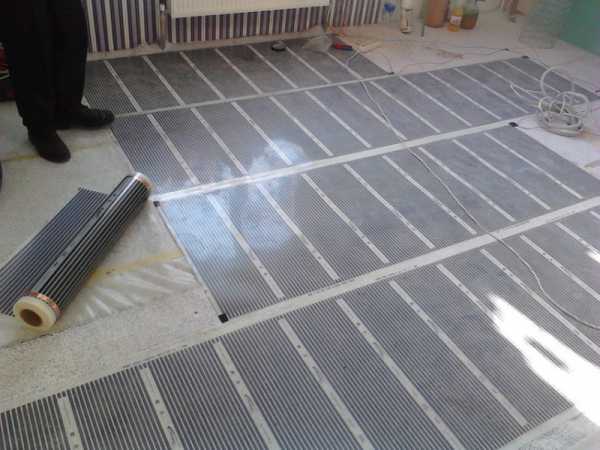

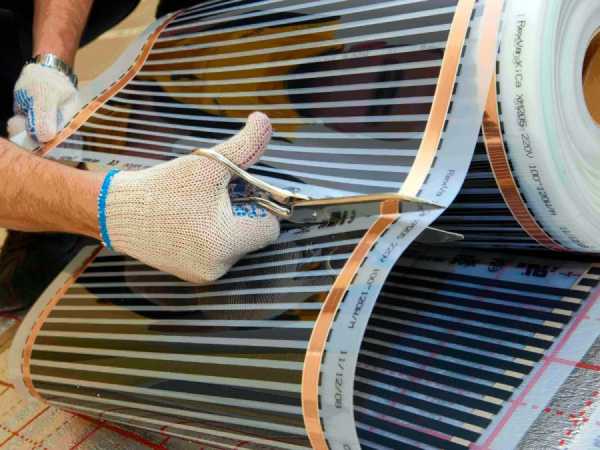

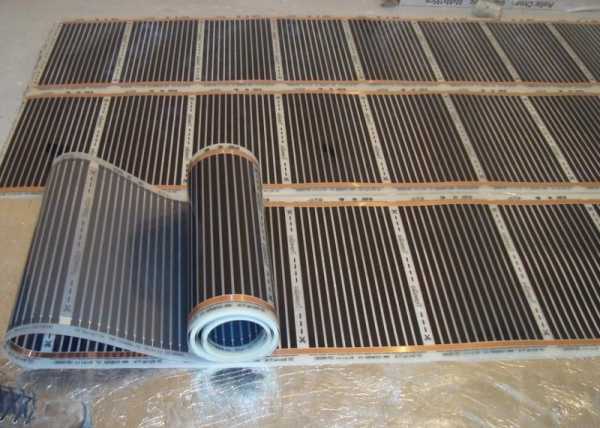

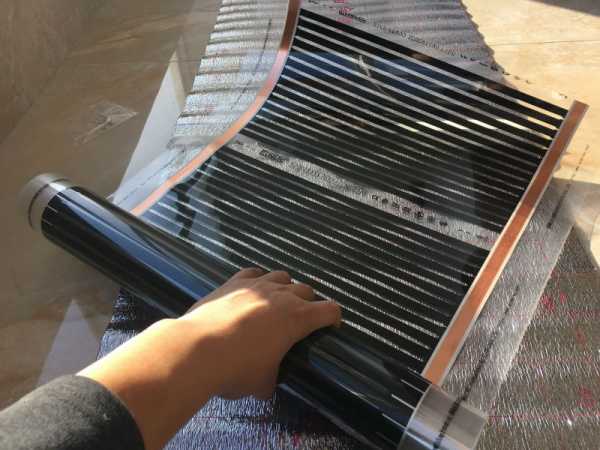

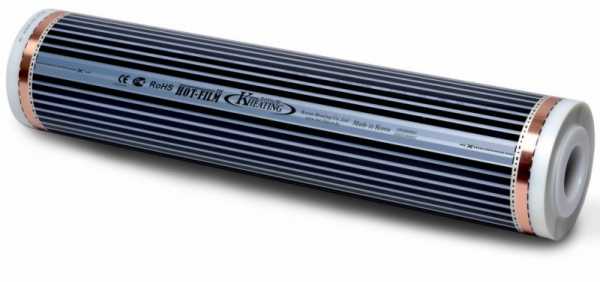

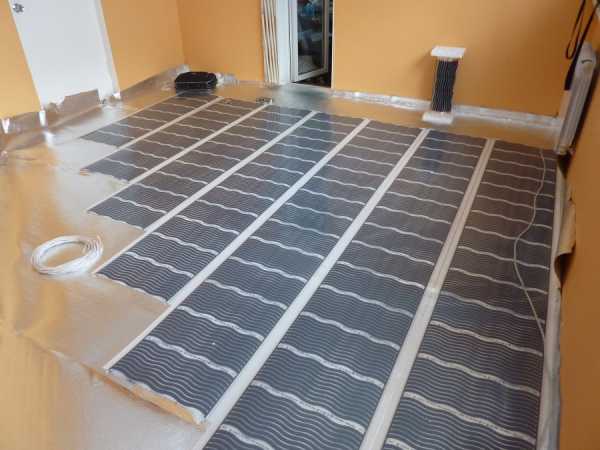

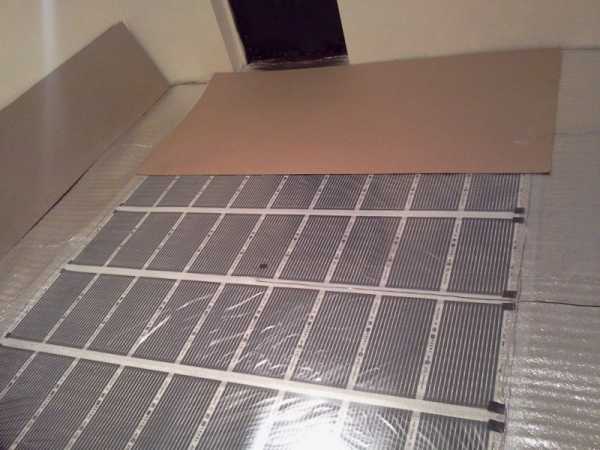

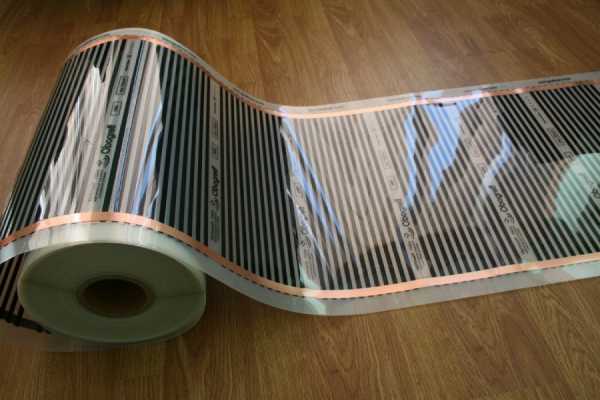

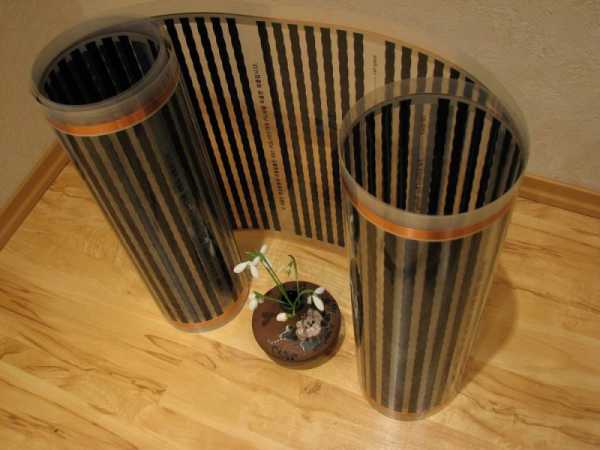

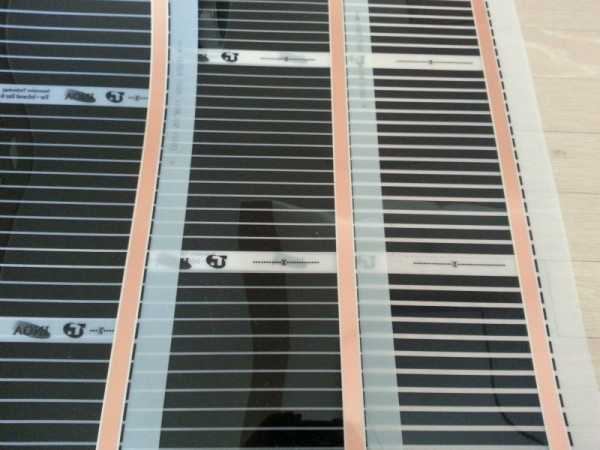

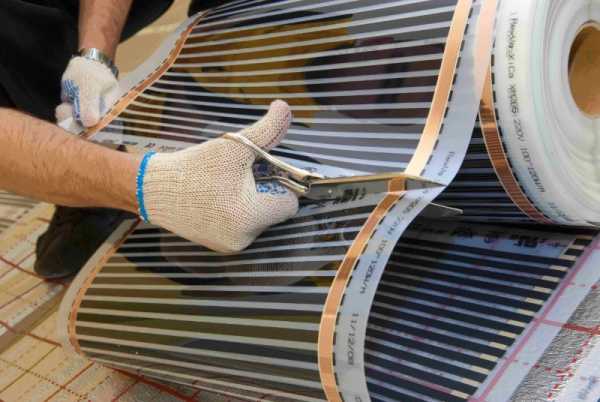

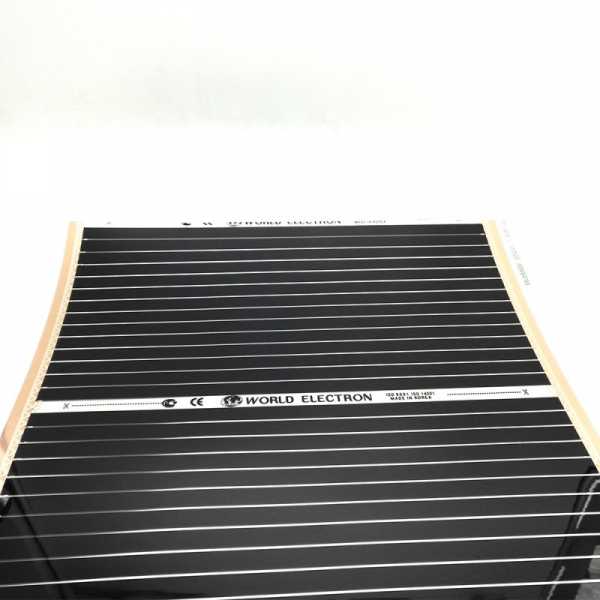

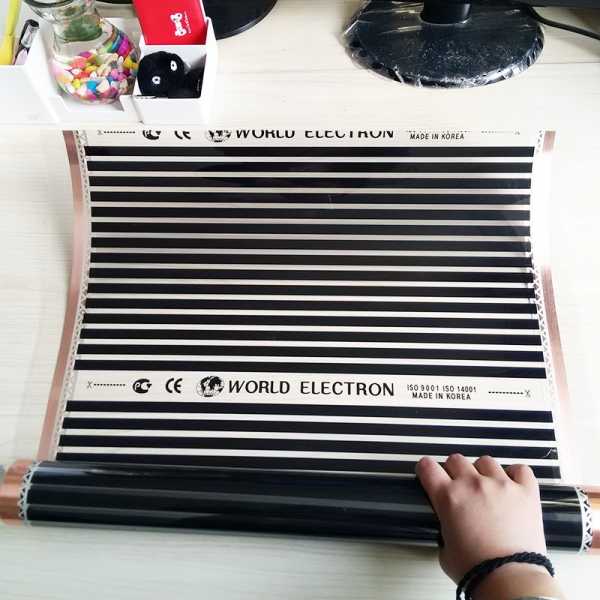

Итак, пленочный теплый пол делают из рулонов пленки. Делают такую пленку из карбонатовой пасты путем запаивания. При этом пленка будет полипропиленовой или полиэстерной. Края пола должны быть оснащены специальными серебряными или медными шинами, для проведения тока.

Таким образом, с помощью электричества нагревается углеродный материал. Так происходит обогрев помещения. При этом шины объединены в секции, которые, при необходимости, можно разделить. То есть, если одна из секций придет в негодность, можно убрать её, не заменяя ленту полностью.

Плюсы пленочных инфракрасных полов

Во-первых, это хорошо совместимый практически с любым напольным покрытием пол. При покрытии пола плиткой, паркетом или ламинатом не нужно будет укладывать сверху защитный слой. По рекомендациям производителей, на инфракрасный пол нужно раскатывать слой полиэтилена.

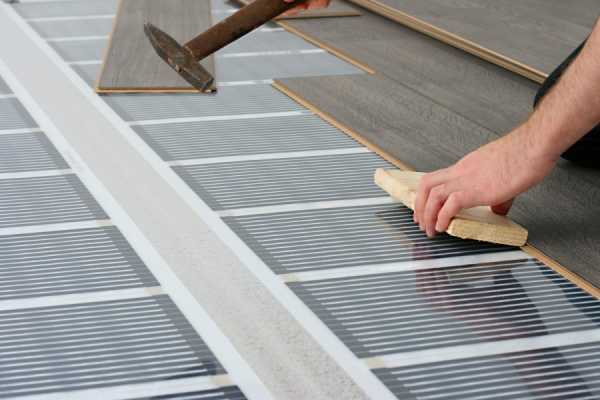

Далее на такой слой укладывают напольное покрытие из плитки, ламината, паркета и т.д. Деревянное покрытие будет очень хорошо сочетаться с пленочным инфракрасным полом, благодаря равномерности теплового потока. От распределения тепла завит, будет ли пол из дерева трескаться и коробиться.

Стоит помнить о том, что в большинстве случаев после нанесения плиточного клея или цемента на пленку, она может разрушиться.

Если в качестве покрытия используют ковролин или линолиум, необходимо наличие под ними жесткого основания. В качестве него можно использовать фанеру или что-либо аналогичное.

Такой материал укладывают прямо на полиэтиленовую пленку. Затем можно монтажировать напольное покрытие. То есть не требуется много времени и усилий. А осуществить монтаж инфракрасного теплого пола можно и своими руками.

Отрицательные моменты

Имеет инфракрасный пленочный пол и некоторые недостатки. Во-первых, высокая температура может переплавить пленку, несмотря на то, что последняя довольно прочная. Преодолеть такой минус можно, не размещая пленку под бытовой электроникой и другими приборами.

Во-вторых, пленочный инфракрасный пол обойдется не дешево. Но такую цену вполне оправдает большой срок использования.

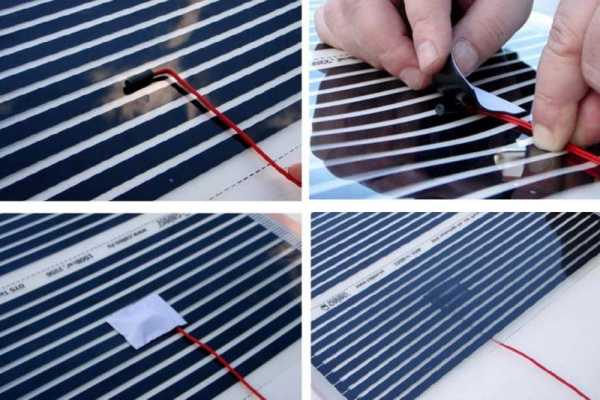

В-третьих, соединять плёнку нужно очень тщательно и осторожно, соблюдая все инструкции. Полосы соединяют, используя контактные зажимы. Каждый не используемый участок полос должен быть изолирован специальными пластинками.

Таким образом, каждый из недостатков можно преодолеть, поэтому пленочные полы считаются лучшими инфракрасными теплыми полами.

Фото инфракрасного теплого пола

Также рекомендуем посетить:

mojdominfo.ru

Водяные теплые полы своими руками: мастер-класс с фото

В этом мастер-классе рассмотрим:
Водяные теплые полы своими руками: основание для укладки труб
Как укладывать водяной теплый пол: последовательность работ

Вопреки расхожему мнению о том, что собирать водяные теплые полы своими руками сложно, многие мастера-самоучки уже давно освоили эту технологию. И немудрено, ведь на самом деле дела обстоят достаточно просто и понятно. В этом мы и предлагаем вам убедиться. В данном мастер-классе от сайта stroisovety.org достаточно подробно изложена вся технология монтажа простого теплого пола, который вы запросто сможете собрать в своей ванной или коридоре.

Теплый пол от отопления фото

Водяные теплые полы своими руками: основание для укладки труб

Хочу предупредить сразу, что в нашей ситуации технология монтажа была немного нарушена – причина в том, что изначально теплые полы не планировались, а когда было принято решение об укладке водяного пола, срывать недавно залитую и утепленную пенопластом стяжку не захотели. Как результат, мы получим теплый пол с немного меньшей эффективностью.

Правильная установка теплого пола предусматривает следующую последовательность работ.

• Во-первых, на существующее основание пола укладывается утеплитель – пенопласт, а лучше пенополистирол, который впоследствии покрывается теплоотражающим экраном, в задачи которого входит направить тепло, исходящее от труб, в помещение, а не внутрь пола.

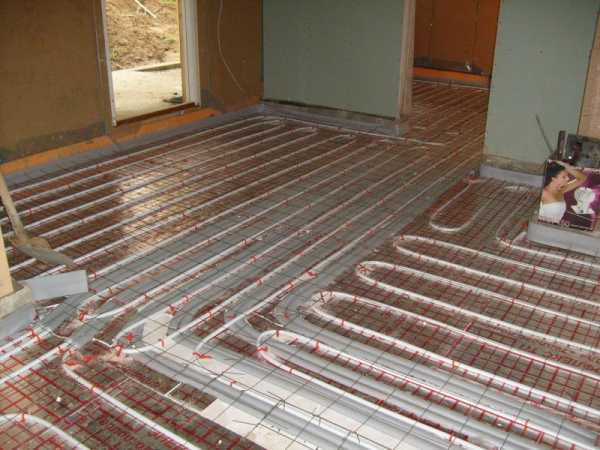

• Во-вторых, поверх этого теплого слоя укладывается металлическая армирующая сетка, укрепляющая стяжку пола (которая впоследствии будет залита).

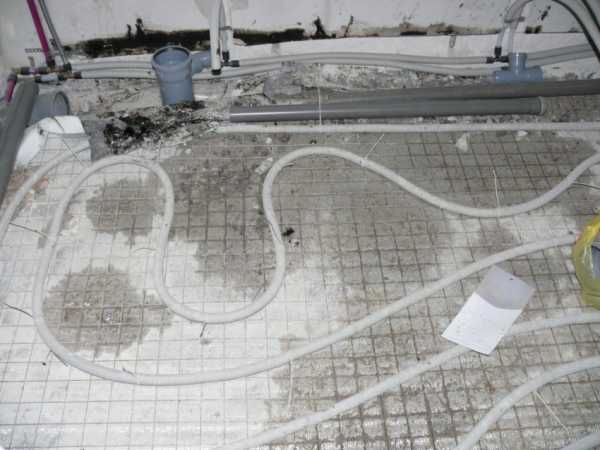

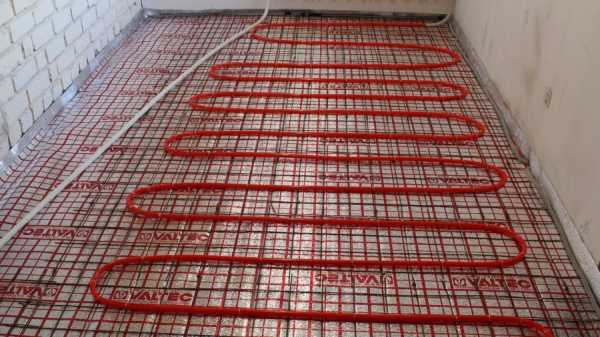

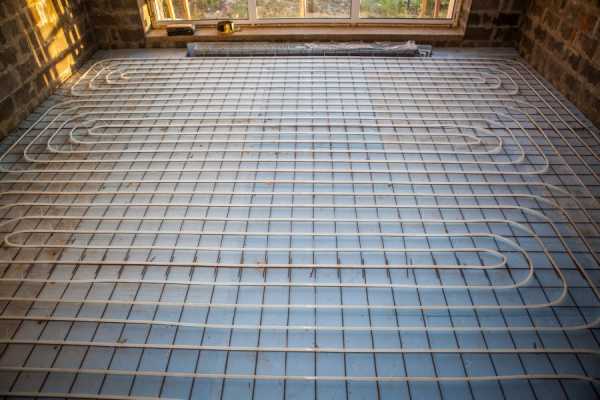

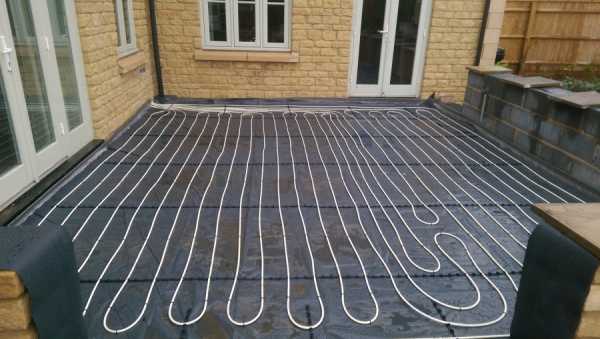

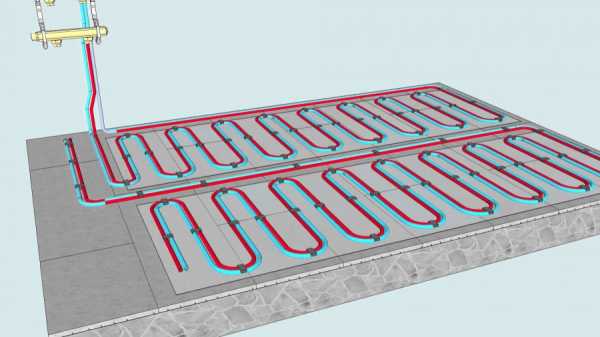

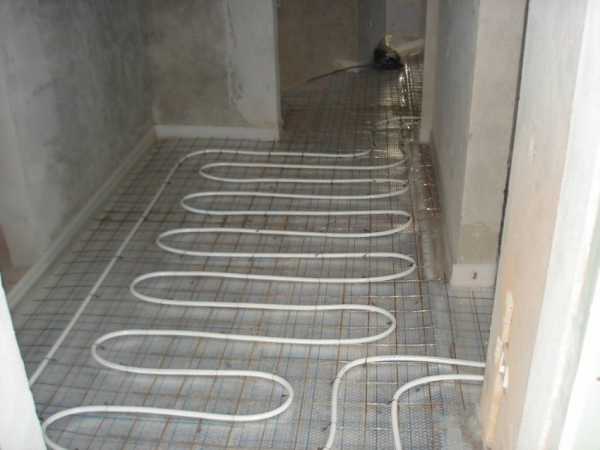

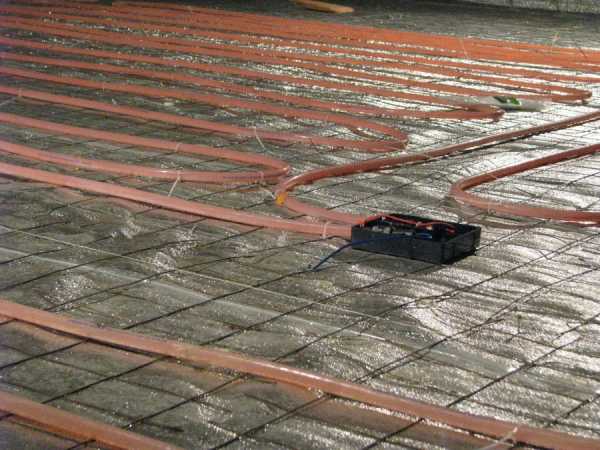

• В-третьих, это сама труба. Она укладывается змейкой и крепится либо к существующему основанию сквозь слой утеплителя, либо просто привязывается к армирующей сетке. Предпочтение лучше отдать первому способу крепления, так как он позволяет более или менее прочно соединить стяжку с основанием через пенопласт.

Укладка теплого водяного пола своими руками фото

• Ну и, в-четвертых, это заливка стяжки, которую лучше выполнить с использованием маяков. Ровный теплый пол от отопления достаточно просто облицевать кафельной плиткой или покрыть линолеумом без дополнительных подготовительных работ. Здесь имеется одно условие – толщина стяжки. Чтобы со временем пол не потрескался, ее толщина не должна быть меньше 50мм.

Как укладывать водяной теплый пол: последовательность работ

Как ни странно, но укладка теплого водяного пола делается очень просто – для удобства схему укладки трубы можно даже расчертить на полу. Здесь нужно соблюсти только одно условие. Укладываемая труба должна вернуться в то место, откуда она берет свое начало – к отводам магистральных труб отопительной системы, о которых придется позаботиться заранее.

Разметка теплого водяного пола фото

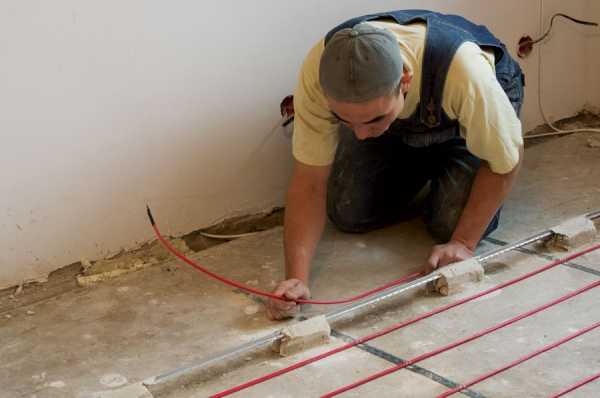

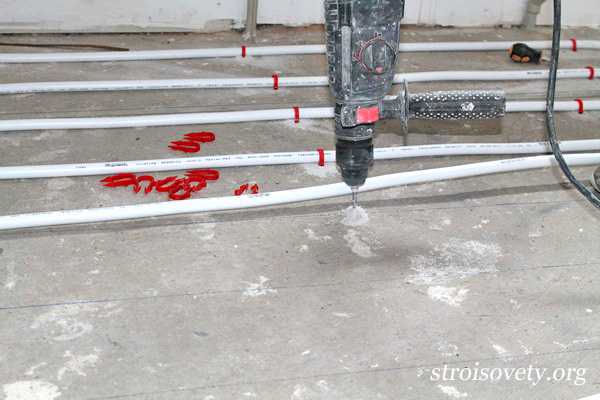

Труба крепится по размеченным линиям специальными зажимами – их достаточно много в продаже, и те, которые используются в нашем случае, не являются единственным вариантом. Если их нет, то в размеченные линии можно просто вбить дюбели и привязать к ним трубу посредством медной проволоки.

Как сделать водяные теплые полы своими руками фото

Чтобы система водяной теплый пол работала правильно и полноценно, необходимо позаботиться о выводе из труб воздуха. Это можно сделать только одним способом – в месте подключения теплого пола к магистралям отопления нужно установить краны Маевского или автоматы сброса воздуха.

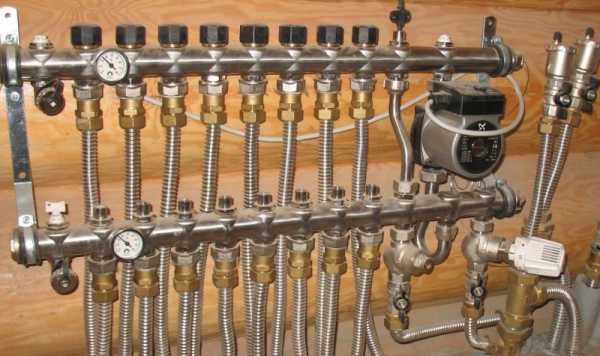

Подключение теплого пола своими руками фото

Раз уж заговорили о том, как выполняется подключение теплого пола, то следует упомянуть и об отсекающих и регулирующих кранах – без них управлять работой теплого пола не получится. Вообще, для контроля температуры напольного покрытия используются так называемые головки терморегуляторы, которые устанавливаются на специальные регулирующие краны, используемые исключительно в системах отопления.

Установка теплого водяного пола своими руками фото

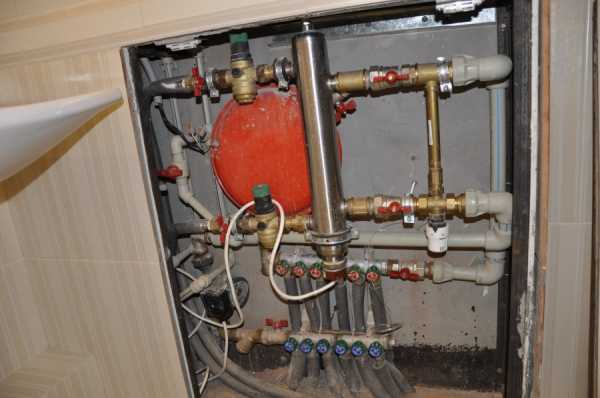

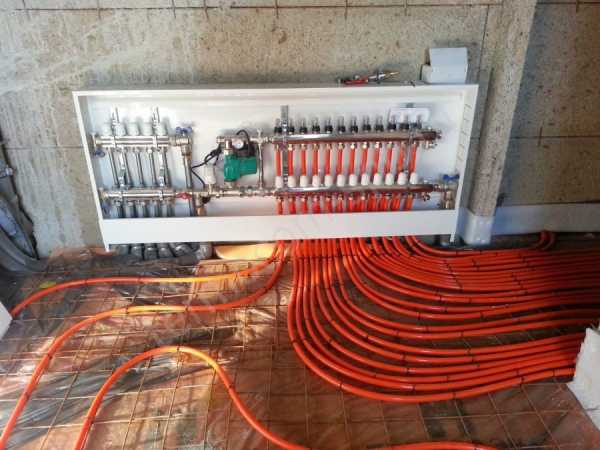

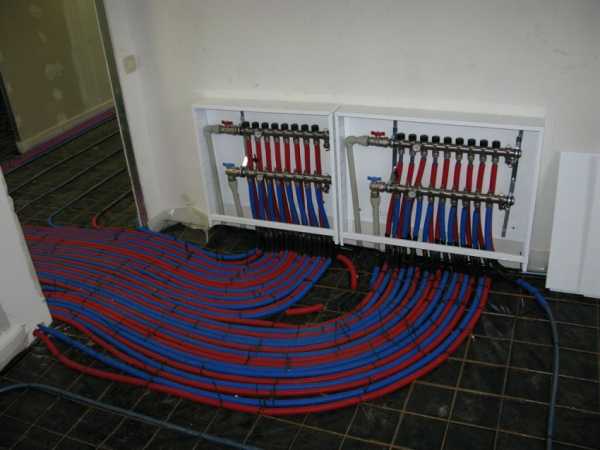

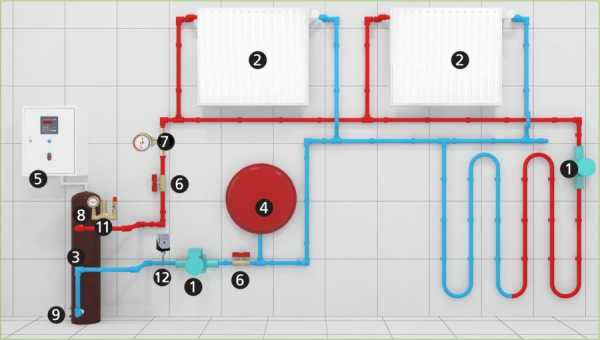

В общем, если быть немногословным, то узел подключения теплого пола к отопительной системе дома выглядит примерно так. На врезку в магистрали отопления сначала устанавливается кран, потом на него навинчивается тройник, вверху которого монтируется сброс воздуха, а внизу – фитинг для подключения обогревающей трубы. Подключение отопления пола к подаче и обратке осуществляется идентично.

Ну и в заключение несколько слов о том, как первый раз включается система отопления теплый пол. Открываем на подаче теплоносителя к системе обогрева полов кран Маевского, а на обратке отсекающий кран (следует понимать, что трубы нужно наполнять медленно, чтобы в них оставалось как можно меньше воздуха).

По мере наполнения теплого пола водой, давление в общей системе отопления будет падать – следует следить за ним и вовремя подпитывать отопление. Когда из крана Маевского пойдет вода, его закрывают и открывают оба отсекающих крана, после чего сбрасывают воздух на обратке теплого пола и окончательно стабилизируют давление. Вот и все! После этих нехитрых манипуляций с кранами подогрев пола полноценно включается в работу.

Система водяной теплый пол фото

Как видите, сделать простые водяные теплые полы своими руками и запустить в работу не так уж и сложно – их конструкция предельно простая. Что касается нашей ситуации с небольшим нарушением технологии, то прямо поверх трубы мы уложим на специальный клей кафельную плитку и будем наслаждаться теплом в помещении. Кстати, об эффективности. Она уменьшилась не сильно – теплые полы полноценно функционируют, и расход газа на отопление дома практически не увеличился.

Автор статьи Александр Куликов

stroisovety.org

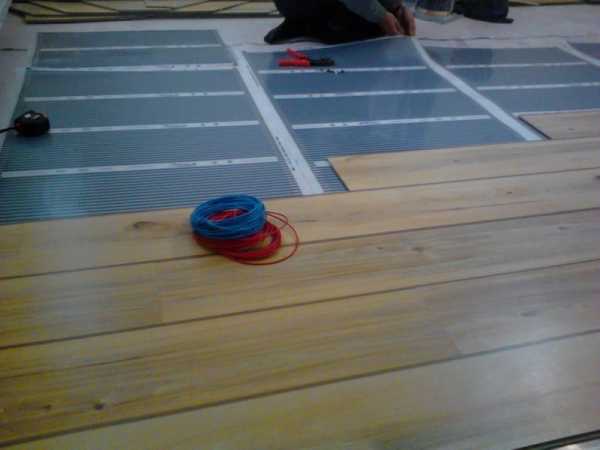

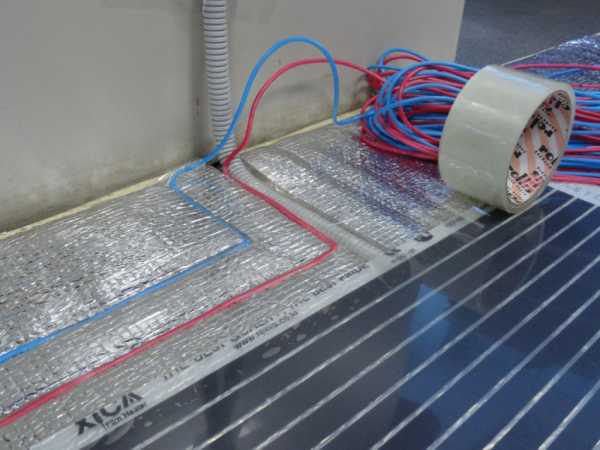

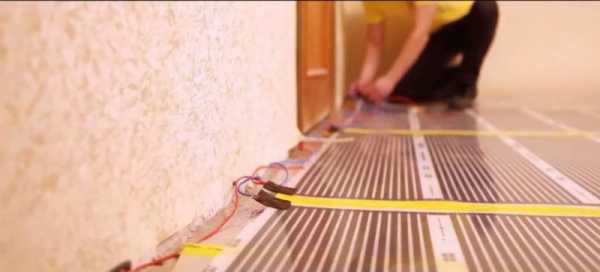

Плёночный тёплый пол своими руками (фото)

Известны 3 основных типа теплого пола, которые могут быть использованы для основного или вспомогательного обогрева помещения. Их появление вызвано желанием обустроить свое жилище с максимальным комфортом, создать уютную и благоприятную для здоровья обстановку. Водяная и электрическая системы отопления для пола еще очень популярны, но имеют массу недостатков, связанных с установкой и обслуживанием. Пленочный обогрев выгодно отличается от других видов по многим показателям, хотя и появился совсем недавно. Основой его конструкции является сверхтонкая пленка, изготовленная из полиэстера. В нее впаяны полосы графита, которые работают как нагревательные элементы. Это происходит при подаче на графит электрического переменного тока по проводникам из особого сплава меди и серебра. Такая конструкция имеет абсолютную герметичность и водонепроницаемость, она надежно защищена от пробоя электрического тока.

Экологичная, экономичная и практичная система пленочного теплого пола на сегодняшний день считается самой популярной системой отопления.

Основные достоинства инфракрасного теплого пола

Эта разработка в области обогрева полов создана для того, чтобы существенно облегчить жизнь людей. Возможность уложить пленочный инфракрасный пол своими руками за максимально короткий срок, не прибегая к помощи наемных профессионалов, привлекает все большее количество потребителей к этому типу отопления.

Эффективный обогрев помещения с помощью пленочного теплого пола достигается в случае, когда система покрывает около 80% всей поверхности пола.

Положительным качеством данной конструкции является еще и отсутствие необходимости в тщательной подготовке поверхности, на которую пленочный теплый пол будет уложен. Основа для установки этой системы должна быть ровной, иначе возникает опасность повредить тонкую пленку. Но утомительное и дорогостоящее выравнивание и выполнение цементной стяжки не потребуются. Уложить инфракрасный теплый пол своими руками в состоянии любой человек, который имеет навык работы с элементарными инструментами.

Кроме легкой укладки, неоспоримым преимуществом теплого пола стала высокая экономичность, вызванная намного большей теплоотдачей при меньшем потреблении электроэнергии.

Способ инфракрасного пленочного отопления позволяет сэкономить до 40% электроэнергии, а КПД обогрева при этом на 15-20% выше, чем у электрической или водяной систем.

Вполне демократичная стоимость нагревательного элемента теплого пола и отсутствие необходимости в приобретении дорогостоящих расходных материалов для его укладки дают дополнительную экономию.

Вернуться к оглавлению

Пленочный пол своими руками под различные виды покрытия

Пленочный теплый пол можно использовать со всеми видами напольного покрытия.

Напольное покрытие, под которое будет уложен пленочный обогрев, может быть абсолютно любым. Высокая надежность и отсутствие критических температур при эксплуатации позволяют использовать этот вид теплого пола со всеми видами напольных материалов, имеющимися в современной продаже. Единственное, что необходимо учесть при подготовке к работе, — разные типы финишного пола требуют укладки различных видов подложки. Если напольное покрытие относится к мягкому типу (линолеум или ковролин), то стоит поверх пленки уложить достаточно твердую фанеру или древесно-стружечную плиту. При использовании теплого пола под ламинат или паркетную доску желательно проложить между термопленкой и первичным полом теплоотражающий материал, а напольное покрытие отделить от нагревательной поверхности полиэтиленовой подложкой. Это относится к любому материалу для пола, включающему в состав натуральную древесину.

Если в составе напольного покрытия имеется древесина, например, в ламинате, между пленкой теплого пола и декоративным покрытием необходим слой полиэтиленовой подложки.

Смонтировать теплый пол своими руками, укладывая пленочную конструкцию под плитку, намного сложнее. Но сложность этого мероприятия окупится в дальнейшем большей продуктивностью системы. Это связано с тем, что керамическая плитка имеет свойство дольше сохранять тепло. На ее подогрев будет тратиться меньше электроэнергии, и это значительно сократит расходы на содержание отопления. При монтаже теплого пола под плитку термопленка закрывается полиэтиленовой подложкой. Сверху устанавливается малярная сетка, изготовленная из материала, который не проводит электрический ток. Самое сложное, это прикрепить при помощи дюбелей сетку к основе пола, не повредив при этом нагревательные элементы пленочного обогрева. После удачного выполнения этой работы керамическая плитка укладывается поверх сетки с использованием специального клея, предназначенного именно для теплых полов.

Вернуться к оглавлению

Необходимые материалы и инструменты для работы

Терморегулятор с ручным управлением поддерживает определенную температуру, а программируемый — позволяет задавать особый алгоритм обогрева помещения.

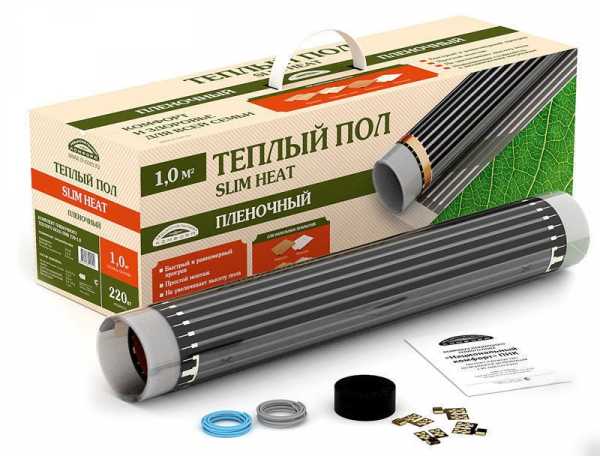

В обычный набор для установки пленочной обогревательной системы входят кроме самой термопленки контактные зажимы, соединительные провода и набор изоляционных материалов. Дополнительно придется приобрести терморегулятор и датчик температуры, скотч (желательно монтажный и битумный) и подложку того типа, который требуется для укладки финишного напольного покрытия. Понадобится и распределительная коробка. При работе можно обойтись минимальным набором инструментов, но лучше запастись всем необходимым, это значительно облегчит процесс укладки:

• острый нож;
• отвертка;
• плоскогубцы и бокорезы;
• саморезы и дюбели;
• съемник для удаления изоляции с проводов;
• тестер.

Вернуться к оглавлению

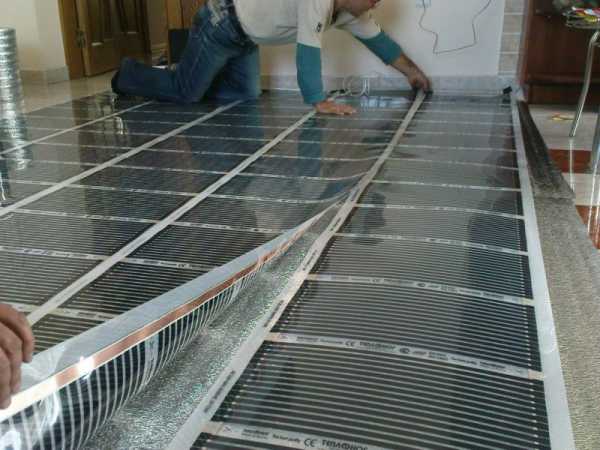

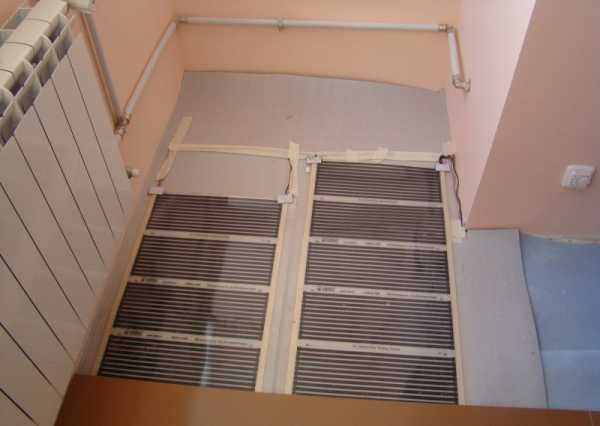

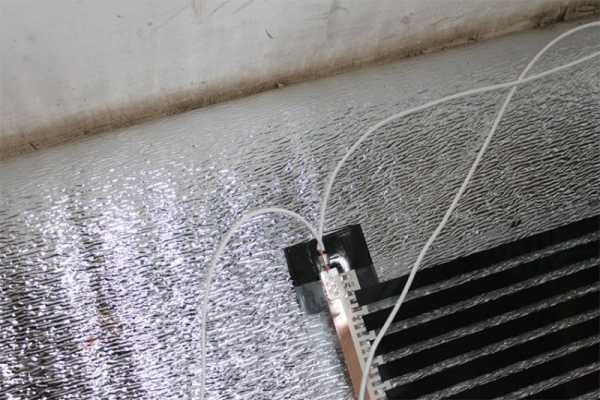

Как уложить пленочный пол своими руками?

После соединения всех элементов системы пленочного теплого пола обязательно нужно изолировать все места соединений, контакты и срезы термопленки.

Если основа пола имеет достаточно ровную и чистую поверхность, можно приступать к началу монтажа. Подложка необходимого типа аккуратно раскладывается на основании при этом нужно тщательно расправить образовавшиеся складки, а стыки полотна закрепить при помощи скотча. После этого можно приступать к укладке нагревательной пленки. Между стеной и краем термопленки нужно оставить промежуток в районе 10 см. Перед началом работы настоятельно рекомендуется внимательно изучить прилагаемую инструкцию. Разные виды пленочных систем имеют различные способы подключения. Если подразумевается, что пленочный пол будет служить дополнительным источником тепла, то достаточно, чтобы площадь помещения была только наполовину уложена термопленкой. Для основного обогрева этот процент должен быть увеличен до 70.

Если существуют малейшие сомнения в самостоятельной работе с электрооборудованием, то для устройства пленочного пола лучше пригласить профессионального электрика. Или хотя бы получить консультацию опытного человека перед началом работы. Пленку следует нарезать ровно по находящимся на ней отметкам, иначе ее можно безнадежно повредить. Располагать полосы лучше вдоль помещения, наименьшее количество полос позволит сократить перерасход проводов и свести к минимуму число соединений. Пленка аккуратно раскладывается на поверхности медными шинами книзу. Полосы фиксируются между собой скотчем. Контакты на полосах должны быть направлены в сторону той стены, на которой будет установлен терморегулятор. Датчик температуры прикрепляется к греющей поверхности термопленки при помощи скотча. Желательно располагать его в месте, где давление на поверхность пола минимальное, а в подложке вырезать для него небольшое углубление, не давая датчику выступать.

Место для размещения терморегулятора выбирается так, чтобы электропроводка находилась в максимальной близости, а доступ к нему не был перекрыт предметами окружающей обстановки. После установки терморегулятора провода раскладываются по схеме подключения. Далее производится соединение всех полос пленки в цепь. На концах медной полосы закрепляются контактные зажимы, при помощи которых происходит подключение термопленки к проводам. Места разреза полосы и точки подсоединения проводов должны быть тщательно заизолированы. Заключительным этапом служит подключение термодатчика к терморегулятору. Укладка финишного напольного покрытия производится только после тестирования собранной системы. Нагрев поверхности должен происходить равномерно, места соединения проводов проверяются на отсутствие перегрева и искрения. При достижении положительного результата переходят к укладке напольного покрытия.
