Теплый пол улиткой – Теплый пол улитка или змейка — Отопление
Программа для расчета теплого пола
Улитка – быстрая и простая раскладка
петель тёплого пола
Легкая и простая программа для расчётов при укладке тёплых полов.
Полезна как профессионалам так и самостоятельным строителям.
Позволяет существенно ускорить планирование и сэкономить на материале
Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по
сетке, которая задается при создании нового проекта –
и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать
произвольных изгибов, невозможных при выполнении работ.
Выходит достаточно
Кроме петель в программе есть возможность рисования комнат –
это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка,
а также для того, чтобы знать количество подложки, которое будет использоваться.
Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты.
Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.
В течении получаса специалист, находясь прямо на объекте, произведёт замеры и строит план помещения,
набросывет петли теплых полов и получает предварительную смету — то есть все очень оперативно.
Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но
требуют длительного обучения — для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате
нужно не один год осваивать эту систему!
При создании петли указывается цвет, толщина линии — важные трассы делаются легко различимыми.
В программе придусмотрена динамическая смета — при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.
Важная функция программы —
Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе:
каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов.
После получения регистрационного ключа пользователь будет иметь доступ к своим проектам
с любого компьютера где установлена данная программа и где есть выход в интернет.
В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.
ЗАГРУЗИТЬ (Win)
xn——8kcrdunc0agdpocn2fwc.xn--p1ai
Водяные теплые полы своими руками
Одним из способов обогрева помещений является устройство теплых водяных полов, где источником тепла будет выступать массив пола, состоящий из теплоизоляции, водяного контура, цементно-песчаной стяжки и чистового покрытия. Такие полы еще называют гидравлическими, а для их монтажа необходим основательный подход это теплотехнический расчет и проектное решение. Такие полы более сложны в установке, чем любой другой вид теплых полов. Но в итоге вы сможете получить надежную и долговечную систему отопления, по сравнению с обычной радиаторной системой, которая будет более комфортной и экономной. А если устанавливать водяные теплые полы своими руками, то можно ощутимо сэкономить и на монтаже системы, что тоже будет приятным дополнением.

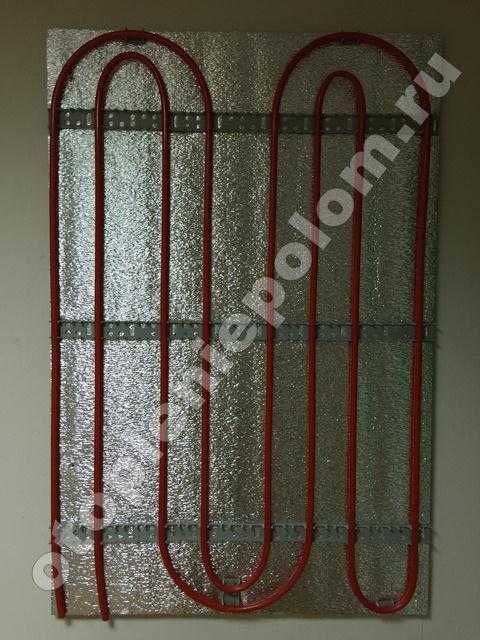

Теплый пол укладка двойной змейкой по монтажной шине
При схеме «двойная змейка» трубы подачи и обратки укладываются параллельно друг друга , укладку контура лучше начинать от наружных стен. Схема «улитка» подразумевает укладку, которая постоянно двигается по периметру пола, сужаясь к центру с каждым новым витком.

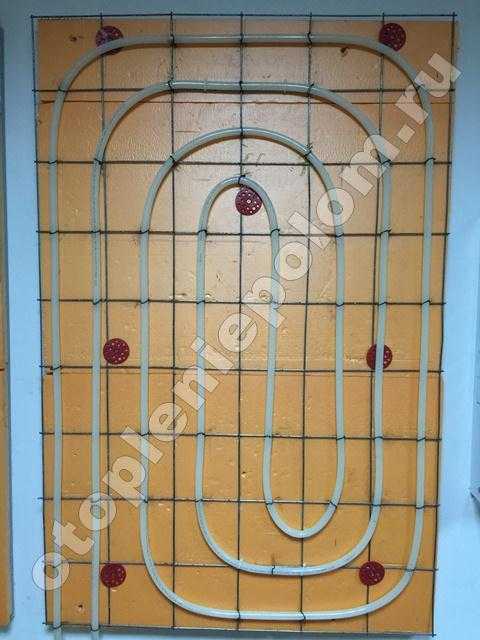

Теплые полы укладка улиткой по пенополистирольной плите
При этом необходимо новый круг укладывать через один ряд. Таким образом, вы оставляете место для прокладки «обратки». А комбинированная схема подразумевает применение одновременно двух первых схем. Как правило она применяется при сложной конфигурации помещений.
Перед началом укладки трубы устанавливают коллектор. Как правило, его монтируют в коллекторный ящик в и зависимости от ситуации встроенный или накладной вариант. На следующем изображении показан смесительный узел с коллектором для водяного теплого пола собранный своими руками.
Существует и несколько технологий монтажа трубы на теплоизоляцию , по монтажной сетке при помощи хомутовых стяжек, по монтажной шине, с помощью якорных скоб гарпунного типа и в пенополистирольной плите с фиксирующими бобышками. Подсоединение водяных контуров теплого пола к коллектору производится при помощи евроконусов.
Водяные теплые полы, укладка улиткой по монтажной сетке
После укладки труб и сборки всей системы необходимо произвести опресовку и армирование сеткой с ячейками 15-20 см. Затем заливаем пол на 3,5-4 см выше уровня трубы. Только лишь спустя 1 месяц можно укладывать чистовое покрытие (после полного высыхания) и запускать систему в эксплуатацию.
Монтаж в пазы деревянных плит – такая же модульная система, как и предыдущая (из пенополистирола). Монтаж аналогичный, кроме того, что необходимо уложить утеплитель до укладки самих плит. Затем нужно уложить алюминиевые пластины в плиты, а в них трубы.
otopleniepolom.ru
Раскладка для теплого пола – улитка, змейка, комбинированный вариант.
Сегодня теплый пол в доме – это уже привычный атрибут жилищного обустройства, который создает дополнительный комфорт и уют. Эта система обогрева универсальна, она подходит для всех типов помещений – отопления дома, квартиры, производственных помещений.
Система очень надежная, долговечная и удобная в эксплуатации, не требует после ее установки дополнительного технического вмешательства. И, если вы собираетесь устанавливать теплые полы своими руками, то необходимо соблюсти все правила монтажа и укладки.
Нормы и правила укладки теплого пола
Система обогрева монтируется после проведения бетонных работ. Для удобства понимания процесса монтажа теплых полов, разделим правила укладки системы теплого пола на этапы.
- Определите бюджет. Произведите расчет стоимости всей системы, сделав необходимую калькуляцию перед закупкой материалов и комплектующих. В отличие от других видов строительства и ремонтных работ, установка системы обогрева позволяет достаточно точно рассчитать объем и стоимость материалов.
- Для удобства при работе начертите схему контуров теплого пола, и соблюдайте следующие ниже условия.
- Контур отопления не устанавливайте там, где будет находиться тяжелая мебель – диван, кресло, шкаф – и ковры. Такое соседство может повредить мебель и снизить эффективность функционирования системы обогрева.
- Когда планируется подключение коллектора для труб, необходимо предусмотреть стабильность давления в системе отопления. Расчет трубы подразумевает правильное соотношение диаметра и длины контура, особенно при устройстве водяного теплого пола: длина контуров не должна превышать максимально допустимую.
- В больших помещениях требуется размещение нескольких контуров равных по длине, которая должна быть в пределах 15 метров для каждого контура.
- Старайтесь соблюдать шаг в 15 см. Он будет совпадать с таким расходом трубы – 6,7 метр на 1 м². При шаге в 10 см расход составит уже 10 м на 1 м².
- Если вы устанавливаете водяной контур, то учитывайте, что у водяного контура наименьший радиус трубного загиба соответствует пяти диаметрам трубы.
Базовые схемы укладки теплого пола
При установке теплового контура вы можете использовать две схемы – метод укладки «змейкой» или «улиткой». Каждый способ имеет свои преимущества и недостатки.
При укладке «змейкой» вы можете обойтись кабелем и трубами меньшей длины. Из недостатков: труба делает много изгибов. В этом проявляется один из минусов водяного теплого пола: у теплоносителя бо́льшая температура на входе и меньшая на выходе.
Если уложить трубу теплого пола «улиткой», получится более равномерное распределение температуры. Вместе с тем увеличится расход – при такой же площади пола вы используете нагревательный элемент длиной почти на 20% больше.
Укладываем теплый пол улиткой
Учтите еще одно важное преимущество укладки трубы водяного пола, которым обладает этот способ монтажа: когда укладываете теплый пол, улитка позволяет распределить тепло на стяжку теплого пола более равномерно.
Говоря о схеме раскладки теплого пола улиткой, на самом деле подразумеваем укладку в форме спирали. Начинайте процесс с периметра помещения и плавно продвигайтесь в сторону центра. Отметим еще одно достоинство метода: минимальный шаг между витками при укладке может составлять 10 мм.
Змейка и двойная змейка
Этот способ укладки нельзя назвать оптимальным для водной системы обогрева: поскольку контур укладывается на поверхность основания в одном направлении, часть трубы ближе к началу будет более горячей, а чем дальше к концу – тем холоднее. Кроме того, достаточно сложно уложить трубу теплого пола этим методом: трубы водяного контура приходится изгибать почти на 180 градусов.
Частично решить эту проблему позволяет «двойная змейка», когда трубу изначально сворачивают вдвое и затем укладывают змейкой с нужным шагом: тогда горячие трубы будут чередоваться с более холодным «обратным» трубопроводом, но необходимость сильно гнуть трубы остается.
Зачем использовать укладку змейкой? При этом способе требуется меньшая длина контура. Поэтому оптимальным способом, сочетающим достоинства и улитки, и змейки, будет комбинированный способ.
Комбинированный способ укладки труб теплого пола
Части комнаты, где хочется получить более высокую температуру, укладываем улиткой, а остальное пространство – змейкой.
Кроме того, комбинированные системы отопления подразумевают сочетание не только способов укладки, но и самой системы, то есть можно сочетать электрический кабель и водяную трубу.
Как уложить трубу теплого пола?
Если ваш теплый пол – электрический, то есть прогрев будет равномерным, проще всего уложить змейкой. Важный момент – определить шаг, то есть расстояние между греющими линиями.
Учитывать нужно другие источники отопления. Если батареи тоже будут обогревать комнату, достаточно шага в 30 см. Важен также материал, из которого сделан пол. Кафельную плитку можно нагревать сильнее, а деревянный пол, ламинат или линолеум требуют меньшей температуры и большего шага – около 30 см.
Исходя из этих же критериев, производится выбор мощности нагревательного элемента электрического пола или мощности котла для водяного теплого пола.
Для большого помещения нужно несколько контуров, и схемы лучше совмещать: половина змейка, а там, где нужно больше тепла – улитка.
Можно руководствоваться таким принципом: улитка кладется там, где нужна более высокая температура, а змейка, особенно «обратные» трубы – там, где сильно греть не нужно.
Итак, после монтажа пришло время взглянуть на всю картину уложенного пола и протестировать систему. И если в помещении нужная температура, все элементы системы работают как часы, то этот результат и подтверждает правильность монтажа.
brigadir-info.ru
Укладка труб тп улиткой с уступом. Укладка тёплого пола — улиткой или змейкой
Я предпочитаю решить задачу, нежели объяснить, почему этого сделать невозможно!Локально Вы губите этим теплопередачу труб, то есть в процессе передачи тепла через бетон будет участвовать не вся площадь поверхности трубы, а 2/3 ее, или еще хуже всего половина. Так как часть трубы утоплена в ЭППС и не соприкасается с бетоном.
С таким слоем стяжки, даже при шаге 100мм двух подающих труб, Вы все равно получите зебру. Тем более если используется плитка.
Я предложил вариант, который если не решает проблему полностью то частично — точно! Что можете предложить Вы?
И чуть по цифрам — 3мм заглубления трубы — это потеря всего лишь 14мм из 50мм, т. е. всего 28%, что уж никак не 2/3, не говоря уже о половине . А лежащая сверху трубы железяка обеспечит более эффективный теплоотвод, так что эквивалентная потеря будет еще меньше!
Какую там толщину стяжки рекомендуют при шаге 100мм? Особенно, если есть ограничение, как у Удава в 50мм на весь пирог? Мое предложение при расчете на пальцах дает следующее: 13мм осталось от трубы, 7мм -поверх трубы до плитки и эквивалентных 30мм за счет арматуры шестерки с шагом в 50мм. Итого получается 50мм, супротив 20мм без арматуры. Как мне кажется, это ровно в 2.5 раза лучше!
У мну там 250мм пенопласта и 25мм дерева. Знаю, что мало , но что поделать!
Существует система обогрева и охлаждения поверхности специально для стен. трубой 10 мм.
Иными другими путями, стена как была холодной так и останется. Ну максимум будут изменения на несколько десятых градуса. И то если уж слишком фанатеть.
250мм! Была мысль и в стену трубы загнать, но приблизительный расчет показал, что если голой задницей к стене не прислоняться — и не поймешь, что она холодная! Решил ограничиться подогревом подоконников.
Теплопотери общие, так как конвекционный воздух движется, стоит пройти по комнате человеку, он весь перемешивается. А излучение тепла дает одинаково и в центре и у краев.
Основные теплопотери через стены/окна! Снизу — сам нагреватель, что там идет от него вниз на распределение температур мало влияет, сверху — помещение с температурой близкой к температуре воздуха у потолка!
Конвекция при водяном теплом поле минимальна. поэтому смещая нагрев в разные части помещения, результат не будет очевидным.
Как раз напротив! в центре воздух нагрелся до температуры пола и неспеша попер вверх. По краям — нагрелся до такой-же температуры и тоже… вверх. А рядышком холодная стена. Хренакс — остыл. Средняя температура воздуха по краям будет ниже, воздух будет крутить от центра к потолку, дальше к стенам, там вниз и, внизу, к центру. Слабенько, несравнимо с радиатором, но будет. А радиаторы по периметру или отдельный подогрев стен дадут обратное направление. И поигравшись с температурами радиаторов если нужно этот круговорот можно остановить. Тогда по комнате человеку ходи-не ходи, перемешивай-не перемешивай — ничего не изменится! Ну а поскольку улитка даст одинаковую температуру всей плиты, а спираль позволяет сделать плиту по краям теплее при прочих равных этот круговорот при спирали однозначно будет меньше без дополнительных ухищрений.
Что по мне — так мне пофиг, какую конкретно температуру имеет непосредственно пол, а вот
Для тела: при улитке — у стены телу ощутимо холоднее, чем в центре, при спирали — разница начинала ощущаться, когда снаружи переваливало за 25 мороза.
Для ног: босиком не ходил Щупал руками. При улитке — у стены зебра чувствуется одной ладонью, в центре не чуствуется. При спирали — если развести руки на метр, дождаться, пока они прочувствуют температуру пола, а потом резко поменять руки местами — можно понять, что температура все таки разная!
Т. е. тушке комфортней при спирали!
Ниже я постепенно буду добавлять информацию о функциях новой версии программы.
Добавлена возможность выделять прямую и обратную часть контура разными цветами.
Это можно сделать как до начала рисования контура, так и после, изменив его свойства.
