Коробка электрическая распределительная – Разновидности, устройство и монтаж распределительных коробок для электропроводки

Содержание

Применение распределительных коробок

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.


Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.


У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

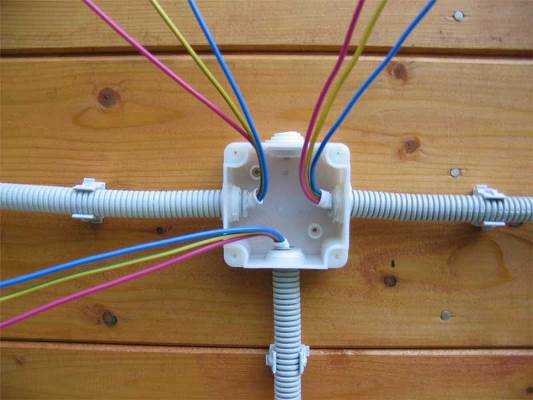

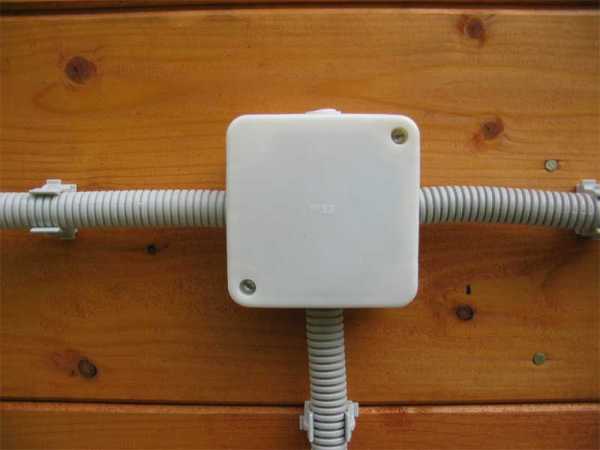

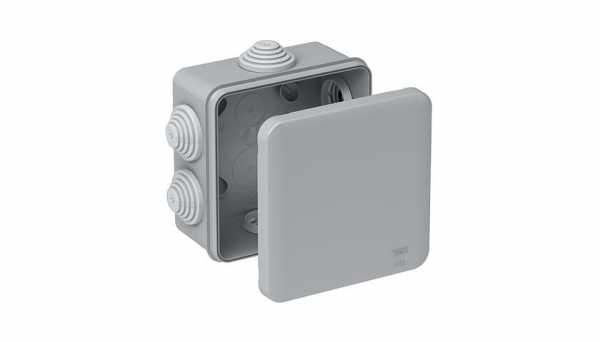

Распредкоробка для наружной проводки называется ещё накладной.Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

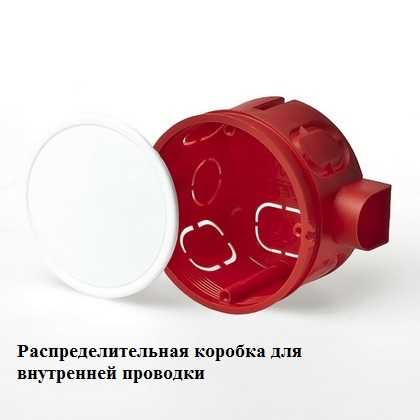

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.

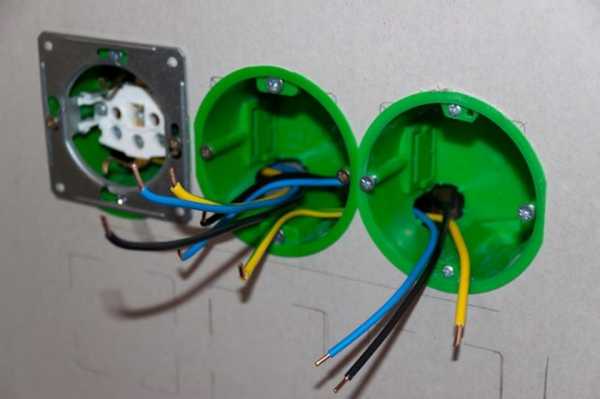

Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.



Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться  в каталоге.

www.elektro.ru

Распределительная коробка.Виды и устройство.Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Виды и устройство коробок

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:
  • Обычные.
  • Пылезащищенные.
  • Брызгозащищенные.
  • Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Коробки с клеммами следует выбирать в тех случаях, когда необходимо проводить разводку электрической сети с использованием алюминиевых и медных проводов. Как известно, в результате скрутки этих двух металлов происходит окисление, от которого контакт между двумя жилами исчезает. Клеммы в таком случае выступают в качестве посредника. С одной стороны она контактирует с медью, а с другой с алюминием. Цветные металлы не окисляются при касании к стали, что полностью исключает подобные затруднения.

Материал коробок

Коробки изготовляются из пластика или металла. Самыми популярными являются пластиковые боксы. Из них сделаны практически все конструкции, предлагаемые сейчас на рынке. К их преимуществам можно отнести:

  • Невысокая стоимость.
  • Диэлектрические свойства.
  • Возможность изготовления в сложных формах.
  • Невысокая масса.
  • Стойкость к коррозии.

Металлические коробки применяются для установки в промышленных помещениях, таких как мастерские, ангары и склады. Они обеспечивают не только надежное соединение, но и обладают высокой механической стойкостью в случае нанесения физического удара, который может произойти в результате проведения различных производственных работ. В тех случаях, когда пластиковая коробка выйдет из строя, металлическая продолжает служить без изменения характеристик соединения и уровня их защиты.

Коробка из металла имеет заводскую покраску, которая защищает ее от коррозии. Несмотря на это, краска и грунтовка не является вечной, поэтому в результате эксплуатации защитное покрытие может сойти, что приведет к появлению ржавчины. Бокс из металла оснащается герметичными резиновыми уплотнителями, препятствующими проникновению влажного воздуха, который способен привести к окислению соединений, а также разрушению корпуса бокса изнутри. Также бывают модели со специальными резьбовыми входами, для особых линий.

Важные правила при установке монтажного бокса

Перед тем, как проводить покупку распределительных коробок для проведения разводки электрических проводов следует ознакомиться с правилами монтажа. Их знание позволит оценить специфику будущей работы. К главным рекомендациям можно отнести:

  • Расстояние между коробкой и потолком не должно превышать 10-30 см.
  • При проведении скрытого монтажа требуется подготовить нишу в стене под форму каждой коробки
  • Распределительная коробка должна соответствовать по форме и цвету общему дизайну помещения.
  • Если распредкоробка окажется закрытой, в случае использования фальшстены или навесного потолка, то требуется создать ревизионный люк для их обслуживания.

При покупке распредкоробки важно отталкиваться от толщины используемого кабеля. Она должна быть точно подобрана под боковые отверстия в коробке. Для скрытого бокса самой удачной конструкцией является скругленная, поскольку она позволяет проводить установку в круглую нишу, подготовленную корончатым сверлом с помощью ударной дрели или перфоратора. Пробить квадратное отверстие будет гораздо сложнее и потребует больше времени. Также не стоит забывать, что выбрав форму круглого бокса, следует позаботиться о наличии корончатого сверла соответствующего диаметра.

Недостатки использования распредкоробок при монтаже электрической проводки

Распределительная коробка дает не только преимущества, но и недостатки. Во время прокладки электрических сетей следует учитывать, что данная конструкция не всегда может выдержать большие нагрузки. Конечно, она очень удобная и позволяет проводить безопасное соединение проводов различного сечения и исключает перерасход кабеля, но бывают исключения, когда распредкоробка будет неуместной.

Многие электрики рекомендуют избегать подобной технологии и проводить автономную линию от щитка к каждой розетке. При таком монтаже действительно обеспечивается максимальная безопасность, но получается огромный расход кабеля. В квартирах дешевле проложить один толстый провод в каждую комнату до коробки, а от нее подключать розетки и выключатели, поскольку особо мощные потребители в таком жилье не устанавливаются. Исключением может быть бойлер или котел.

 Фактический отказ от коробок требует создания широкой штробы под потолком для горизонтальной прокладки большого количества кабелей, каждый из которых будет расходиться к нужной розетке или выключателю. В таком случае монтажные работы будут сопровождаться огромным количеством пыли и потребуют больше времени, не говоря уже о финансовых затратах.

Каждое из мнений имеет место для существования. Действительно, если розетка будет питать мощное устройство, то все дополнительные соединения, которые образовывает распределительная коробка, будут существенно нагревателя, что повышает риск короткого замыкания. Чтобы минимизировать все опасности, рекомендовано для действительно мощных потребителей прокладывать отдельный провод, а для более экономичных использовать коробки только от проверенного производителя.

Похожие темы:

tehpribory.ru

Электрическая распределительная коробка: как соединить провода

Какие распределительные коробки выбрать

Распределительная коробка – простейшее электротехническое устройство, установить которое, особенно при открытой разводке сетей, способен любой человек, не прогуливавший уроки физики. Но если учесть, что любые соединения электрических проводов (скрутки, спайки, клеммники) являются узлами повышенной опасности, то относиться к монтажу распределительной коробки следует с особой тщательностью и аккуратностью. Перегрев, или того хуже, плавление электропровода из-за небрежного подключения в лучшем случае оставят вас без света, в худшем – без дома.

По типу монтажа, месту, времени и способу установки эти контейнеры для проводов можно разделить примерно так:

  • электрические коробки для открытой проводки, практически повсеместно применяемые при загородном строительстве; преимущества очевидны: быстрый доступ, возможность расключить контактные группы, сделать дополнительные выводы для нового электрооборудования;
  • электро распределители, размещаемые при внутренних отделочных работах; согласитесь, удобно и эстетически целесообразно поместить паутину кабелей и места их сочленения в гипсокартонных листах или под навесным (натяжным) потолком;
  • стационарные короба, размещенные в стенах здания; установка таких распределительных коробок осуществляется на стадии строительства и соответствует ПУЭ (правила устройства электроустановок).

Демонтировать и изменять конфигурацию электораспределения в третьем варианте без участия квалифицированных электриков мы вам не советуем, а вот в первых двух случаях развести электричество в доме вы можете своими руками. Важное значение (техническое и дизайнерское) имеет размер изолирующей емкости, который выбирается в зависимости от сложности схемы электрообеспечения помещений. Так, распаечные коробки одинаковой степени защиты IP54 могут иметь габариты и 85х95х60 мм и 210х280х90 мм. Почувствуйте разницу.

Как соединить провода в коробке

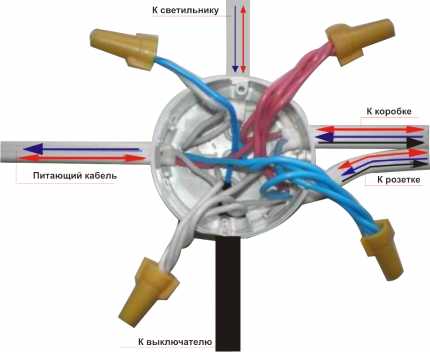

Соединение электрических проводов в распределительной коробке можно осуществить просто, затейливо и профессионально. Самих способов обеспечения нормальной поверхности контакта не так уж и много.

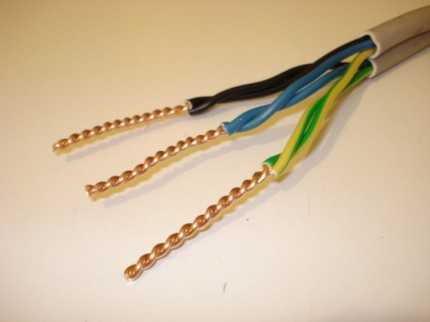

  • Скрутка. Простейший соединитель проводов. Никаких навыков не требует. Снимаем на 3 см изоляцию и аккуратно скручиваем концы (фаза-ноль-земля не путаем) между собой. Возможные негативные последствия такого монтажа в загородных условиях – быстрое окисление, нарушение контакта и, как следствие, аварийное отключение электрооборудования;
  • Пайка. В данном случае это просто лужение припоем скрученных проводов. Умение пользоваться паяльником приветствуется, но обязательным не является. Уже на третьей стыковке появляется опыт. Луженая оловом контактная группа в большей степени защищена от коррозии и очевидно прослужит дольше;
  • Сварка. Это уже профессиональный метод монтажа, чаще всего применяемый при разводке электросетей в многоквартирных городских домах. Способ быстрый, но требующий специального оборудования (аппарат хотя бы на 500Вт, угольные электроды) и умения;
  • Опрессовка. Самый трудоемкий вариант фиксации скрутки кабеля, предполагающий наличие калиброванных гильз, подобранных по диаметру проводки, и профессиональных пресс-клещей. Пассатижи и прочие ручные зажимные устройства здесь применять не стоит.

В последних двух случаях соединения проводов в распределительной коробке возможность расключить ее и изменить электрическую схему резко сокращается. Концы придется отрезать, длины проводников может не хватить. Поэтому можете смело считать такой узел стационарным и неизменным.

Внимание: изолировать скрутки обязательно всегда!

Обеспечение безопасности эксплуатации

На что следует обратить внимание при покупке и установе распределительной коробки.

  1. Материал. Желателен не поддерживающий горение ПВХ-пластик. Такие распределители в условиях экстремальных нагрузок на сеть будут какое-то время препятствовать возгоранию.
  2. Тип  коробки. Достаточное, но не избыточное количество входов-выходов проводников, наличие резиновых уплотнительных трубок, клеммная группа или достаточный объем для изолированных скруток.
  3. Степень защиты. Обычно она указана на упаковке распределительной коробки. Для внутренней проводки в жилых, сухих или отапливаемых помещениях достаточно категории IP20, для наружных сетей и условий повышенной влажности лучше начинать с IP55.

Если вы вдумчиво выбрали и правильно осуществили монтаж электрической распределительной коробки в своем доме, то свет и сопутствующие радости будут радовать вас даже вдалеке от цивилизации.

ogodom.ru

Распределительные коробки электрические наружные


Коробка электрическая для распределения электрических кабелей

Во всех без исключения домах электрическая проводка проложена по стенам или полу. А имеет она своё начало от электрического щита, в котором установлен счётчик, рассчитывающий расход энергии. Обычно распределительные коробки электрические наружные скрывают все провода, в которых кабели скручиваются при помощи специальных зажимов.

Кабеля, от разветвительной коробки, укладывают по сторонам на выключатели, розетки, светильник, а также на другие необходимые элементы.

В квартирах обычно проводят две-три группы отдельных кабелей. Их протягивают независимо, отдельными частями. Делается такая процедура для того, чтобы при повреждении была отключена лишь часть квартиры. Важно учитывать также и нагрузку. Её следует распределять равномерно.

Перед началом работы, нужно отключить пробки линии, на котором будут проводиться работы.


Инструкция по монтажу и отключению коробки:

1. Проводку следует производить через предварительно выполненные отверстия в стене;

2. Замазать коробку и скрыть проводку, или закрепить на дюбелях саморезы и провести проводку по стене;

3. Снятие внешней изоляции с электро кабелей. Необходимо соблюдать внимательность и аккуратность во избежание повреждения изоляции;

4. Удалить лишнюю длину кабеля, учитывая максимально необходимый запас. Обычно, лучше всего оставлять запас, равный пятнадцати-двадцати сантиметрам;

5. Зачистить кончика кабеля;

6. Соединить кабеля с использованием специальных зажимов. Перед тем как приступать к соединению, рекомендуется прочесть схему работы. На сегодняшний день мало кто пользуется схемами, большинство людей предпочитают использовать клеммники. Для более подробной информации о соединении проводов рекомендуется ознакомиться со статьёй «Как правильно соединить провода и кабеля». А теперь продолжим изучать нашу проводку. Коробка электрическая и дальнейшие ее качества.

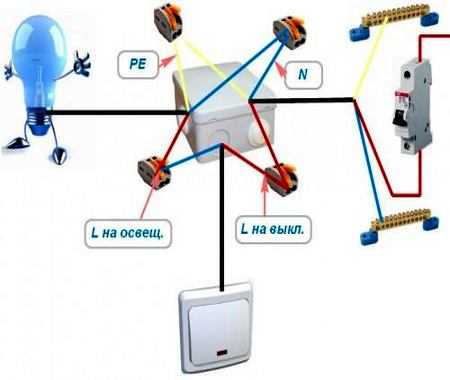

7. Далее необходимо верно произвести расстановку фазы земли и нуля. Если провода не мешают, то можно просто затолкнуть их в коробку при помощи деревянного молотка.

Согласно схеме, нули и «Землю» необходимо скручивать вместе по цветам. При отсутствии двухпроводной проводки, «Земля» будет отсутствовать. Фазные провода, идущие на розетки от коробки, необходимо также соединять вместе.

В случае, когда у светилника один выключатель, нужно один провод-фазу, который идёт на выключатель, скрутить вместе с остальными фазными проводами.

В итоге должно получиться четыре соединения, где нули объединены между собой. Коробка электрическая это удобная распределительная система.

Для получения более подробной информации рекомендуется ознакомиться со статьёй «Как подключить светильник и люстру».


ampersite.ru

Электрические коробки: использование и монтаж

Электрические коробки (они же часто называются распределительными либо распредкоробками) служат для установки розеток, выключателей и электрической арматуры в доме. Все соединения обязаны находится исключительно в электрических коробках.

А обязывает нас этому все тот же бюрократический кодекс электротехнических работ. В нем указано, и количество соединений, которое может быть в одной коробке, и порядок ее установки, и, конечно же, как завести концы проводов.

Нюансы монтажа электрической коробки

Перед установкой такой коробки следует сперва проконсультироваться с местным строительным инспектором. Все коробки стандартизированы по размерам независимо от материала, из которого они состоят. А они бывают либо металлическими, либо пластиковыми.

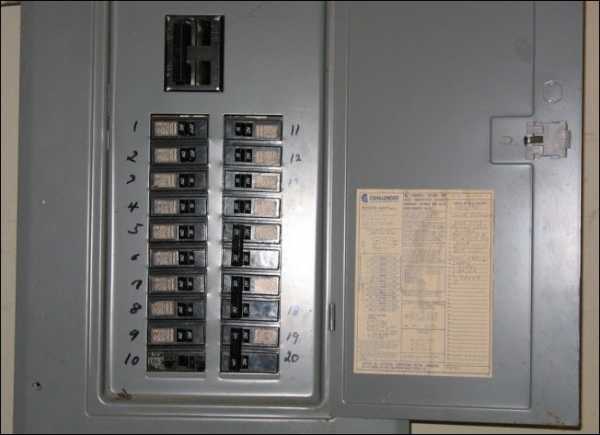

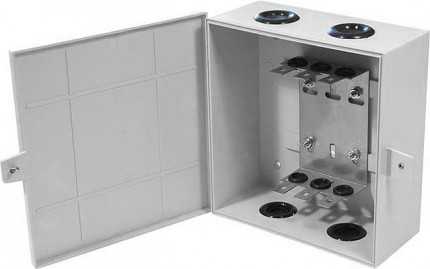

Обычная домашняя железная электрическая коробка для щитка.

И те и другие допускаются кодексом к использованию вместе с кабелем в пластиковой изоляции. Однако различие все же есть: металлическая коробка обязательно должна быть заземлена, а пластиковая нет. Поскольку пластиковые коробки легки и быстры в монтировании, они являются наиболее распространенными  жилых домах.

Три типа электрических коробок:

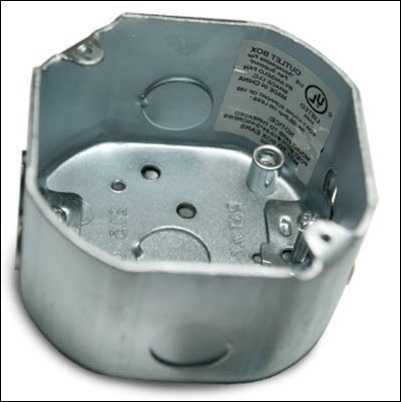

  • восьмиугольная;
  • отдельная распределительная;
  • водонепроницаемая.

Наиболее распространенные типы металлических электрических коробок:

  • квадратная, сторона 10 см;
  • коробка для нескольких распредузлов.

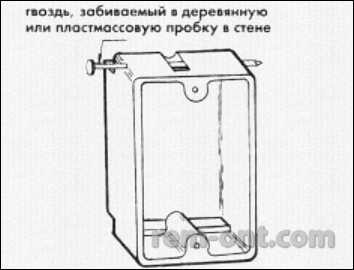

К деревянной стене коробка может крепится обычным гвоздем, вбиваемым в деревянную либо пластиковую пробку.

Отдельная соединительная и двойная распределительная коробки; крепление также осуществляется гвоздем.

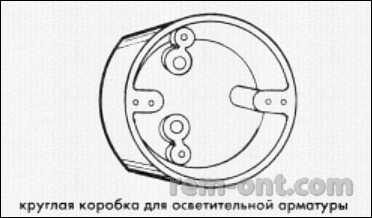

Круглая коробка, используемая для монтажа осветительной арматуры.

Пластиковые коробки зачастую называют неметаллическими. Это и понятно, ведь они же не из металла. Они бывают изготовлены либо из полиэстера термического отверждения либо из поливинилхлорида (ПВХ).

Фото популярных электрических коробок для дома

Пластиковая водонепроницаемая электрическая коробка.

Расположение элементов и проводов в стальной электрической коробке.

Электрические коробки из нержавеющей стали разнообразных форм и размеров.

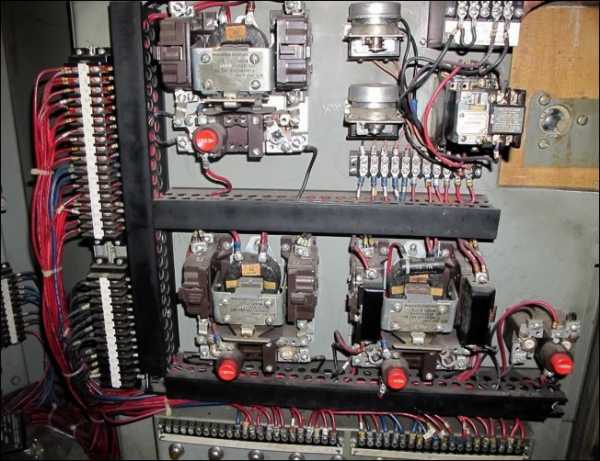

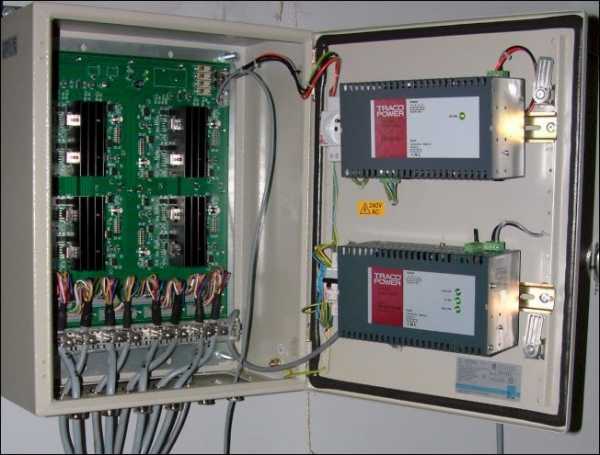

Пример большой стальной электрической коробки, содержащей электрические компоненты для токарного станка.

Обратите внимание: в коробке для станка слева вверху прикреплена полная электрическая схема.

Такие коробки допускаются к установке с пластиковыми кабелями, однако запрещены для использования в сочетании с металлическим бронированным кабелем и металлическими трубами для прокладки кабелей. К таким проводникам можно применять только металлические коробки. В некоторых случаях разрешается установка поливинилхлоридных коробок снаружи вместе с трубами для проводки из того же материала.

Видео соединения проводов в распределительной коробке

В видео демонстрируется, каким образом можно соединять провода в электрической коробке.

Проводные соединения в электрических коробках

Как мы уже выяснили, все основные соединения проводов находятся в электрических коробках. Кабель, который введен в коробку, должен быть надежно закреплен. Коробки имеют в своем корпусе специально проделанные отверстия для ввода кабеля. Они закрыты пробками.

При монтаже эти пробки нужно отломать. Это легко сделать при помощи отвертки. Вставьте отвертку в прорезь на пробке и отогните ее наружу, покачивая в стороны. Качайте пробку до тех пор, пока она не отпадет.

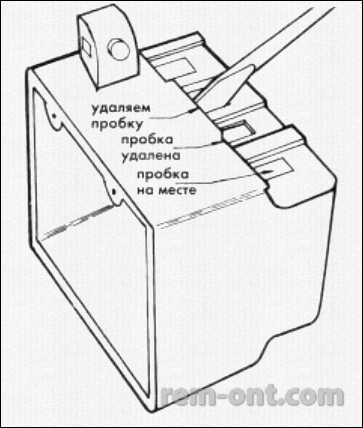

Изъятие пробок с прорезью в нижней части из отверстий коробки с помощью отвертки.

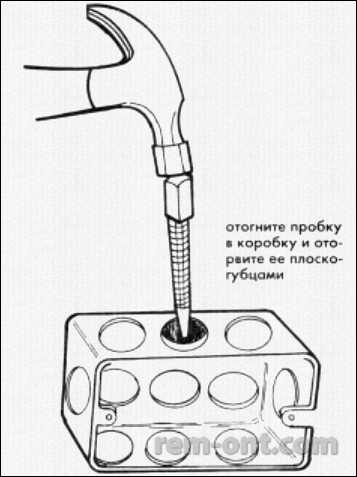

В металлической коробке пробки удаляются при помощи молотка, гвоздя и плоскогубцев. Приставьте к пробке гвоздь и ударьте по нему молотком так, что бы она отогнулась внутрь коробки. Затем возьмите отогнутую пробку плоскогубцами и оторвите ее, раскачивая из стороны в сторону.

Удаление круглых пробок из металлической коробки. Отогните пробку и выньте ее плоскогубцами.

Хотя пластиковые коробки, как правило, изготавливаются того же размера, что и металлические, пробки у них отличаются от своих металлических сородичей. Пробки в пластиковых коробках очень тонкие и отламываются одним нажатием отвертки.

Как удалять и ставить на место пробки отверткой.

Некоторые кодексы электротехнических работ разрешают не закреплять кабель внутри коробки при условии, если ближайшее место его закрепления расположено не дальше 203 мм от электрической коробки. Подробнее о требованиях кодекса вам может рассказать ваш местный строительный инспектор.

Электрическая коробка для потолочного вентилятора.

Зажимы и крепления в электрических коробках

Некоторые коробки располагают наличием зажимов. В таком случае заведите скрученные провода в электрическую коробку и зажмите закрытое колпачком место скрутки.

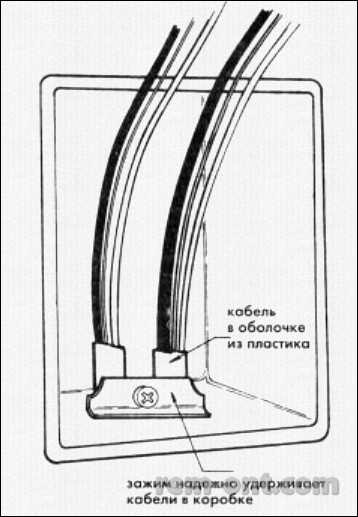

Типичный зажим в коробке с кабелями в пластиковой оболочке.

Также существует отдельный зажимной ввод, который используется в коробках без встроенного зажима.

Пластиковый зажимной ввод кабеля.

Как же установить такой зажим в коробке? Элементарно! Прежде всего, удалите пробку из входного отверстия коробки. Далее снимите гайку с отвода с резьбой и вставьте зажим этим отводом в отверстие электрической коробки.

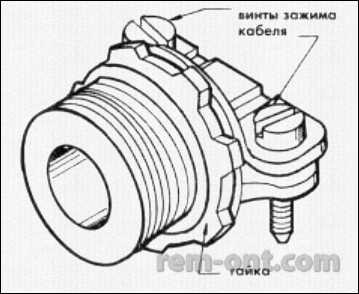

Способ крепления зажимного ввода в коробку и фиксация кабеля в нем. Элементы:

  • гайка;
  • распределительная коробка;
  • винтовой зажим;
  • зажимные винты;
  • кабель в неметаллической оболочке.

Не забудьте завинтить гайку обратно, но уже с внутренней стороны коробки. Наконец введите кабель в коробку через этот зажимной ввод и закрутите винты с обеих сторон провода.

rem-ont.com

Электрическая распределительная коробка , соединение проводов

Автор DUNDUK На чтение 3 мин. Опубликовано

Как установить электрическую распределительную коробку, я думаю многие знают. А вот как сделать «развязку», т.е соединить провода в коробке, у многих возникают затруднения. Я постараюсь вам помочь в этом.

Давайте разберёмся с соединением проводов с помощью небольших рисунков — схем.

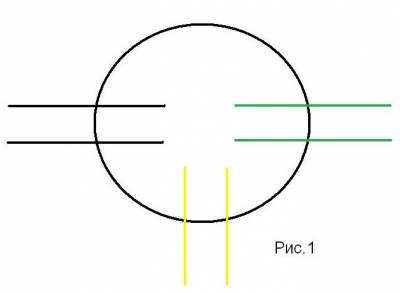

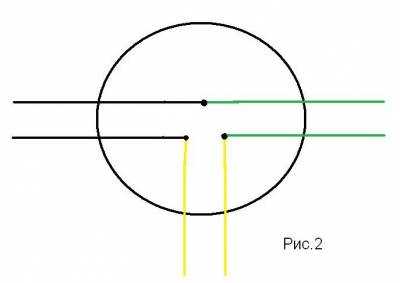

Посмотрим на рисунок 1. Круг — это распределительная коробка. Вам (допустим) необходимо соединить выключатель и светильник. Линии — это провода. Чёрные — провода пришедшие из другой коробки или электрощита. Они принесли нам 220 вольт. Зелёные провода — это провода, идущие на лампочку (светильник, люстра). Жёлтые — провода, идущие на выключатель. Итак, соединяем. Один чёрный провод сразу соединяем с одним зелёным проводом. Нужно, чтобы чёрный провод был нулевым ( определить индикатором напряжения или тестером). Т.е. мы сразу подали на лампочку ноль. Теперь через выключатель подаём фазу. Соединяем второй чёрный провод и один жёлтый. Фаза пошла на выключатель. Теперь второй жёлтый соединяем с оставшемся зелёным. Фаза, через выключатель пошла на лампочку. См. Рис. 2.  Всё, лампочка засветилась.

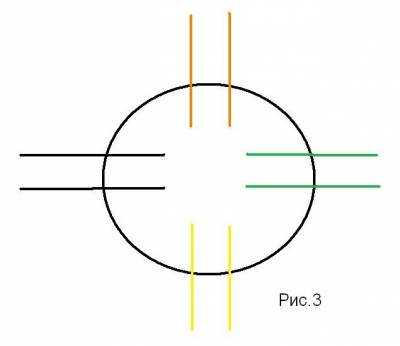

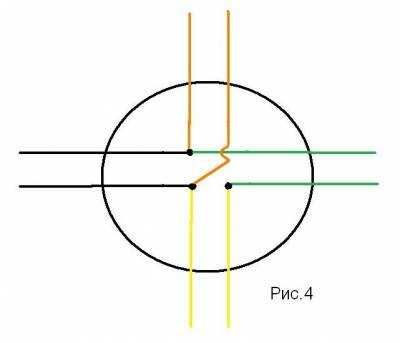

Другой пример. Нам нужно соединить выключатель, светильник и розетку. Чёрные линии — провода, которые мы подвели от эл.щита или другой распред. коробки (220 В). Жёлтые — провода от выключателя. Зелёные — от светильника. Коричневые — провода, идущие на розетку. (См . Рис. 3).  Соединяем . На розетку нам необходимо 220 вольт, поэтому соединяем два коричневых и два чёрных провода. Розетку подключили. Затем, аналогично первому примеру, соединяем выключатель и светильник. Один зелёный провод с одним (нулевым) чёрным. Один жёлтый провод с другим чёрным проводом (фаза). Оставшийся жёлтый провод соединяем с оставшимся зелёным. (См. Рис. 4). Всё, и свет есть и розетка работает.

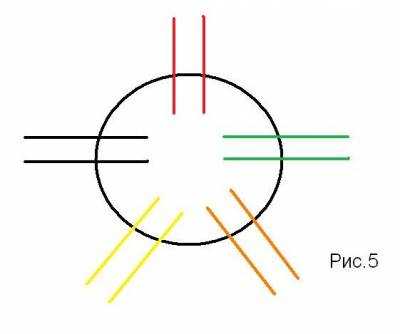

Пример номер 3. Допустим у нас 2 светильника и 2 выключателя. Смотри рисунок 5.  Чёрные линии — провода, идущие от другой распределительной коробки, либо от электрощита (220 в). Жёлтые и коричневые — два выключателя. Красные и зелёные — два светильника. Соединяем. На двух проводах (чёрные), принесших нам 220 вольт, находим нулевой провод (индикатором или тестером). На оба светильника подаём ноль, т.е соединяем один чёрный (ноль) провод с одним красным и одним зелёным. Теперь фазу, через выключатели, подаём на светильники. Соединяем оставшийся (фаза) чёрный провод с одним жёлтым и одним зелёным. Фаза пошла на выключатели. Затем оставшийся жёлтый провод соединяем с оставшимся красным. А оставшийся коричневый провод с оставшимся зелёным. (См. Рис. 6). Да будет свет! Мы молодцы.

Разобравшись с этими примерами, вы сможете соединять и более сложные «развязки».

Анекдот в тему:

Каждый раз, когда я вскрываю где-нибудь распределительную коробку, вновь и вновь убеждаюсь, что все электрики — люди творческие.

elektrikdom.com

разветвительная наружная, монтаж электрической, как расключить

Для того чтобы равномерно и аккуратно распределить электричество по приборам в доме, лучше использовать распределительную коробку Квартиры современных людей буквально забиты различными электрическими приборами. Чтобы ваша техника могла нормально функционировать, ее нужно подключить места ее питания к электрическому щитку. Чтобы сделать это максимально безопасным способом и снабдить энергией все электроприборы в доме, вы можете использовать распределительную коробку. Что собой представляет такое изобретение, и как его монтировать своими руками вы сегодня узнаете.

Для чего нужна разветвительная коробка

Распределительная коробка есть практически в каждом доме. Если вы человек далекий от электрики, то могли просто не обратить на нее внимания. Она представляет собой круглый или квадратный контейнер с крышкой, по бокам которого проделаны отверстия для проводов. Чтобы понять, для чего нужна разветвительная коробка, нужно знать принцип распределения электричества в квартире.

В нашем доме имеется масса приборов, которые работают от розетки. Чтобы снабдить их всех электроэнергией, нужно распределить провода по розеткам и выключателям. При этом электричество должно распределяться равномерно по всем помещениям.

Чтобы распределение электропроводки было равномерным, в каждую комнату устанавливают отдельные питающие провода, а уже к ним подключаются все точки электропотребления. В каком-то месте провода обязательно пересекаться между собой, в этом месте и устанавливаются распредкоробки. Это необходимо потому, что место пересечения проводов может стать источником пожара, а распаечная конструкция мешает этому процессу.

Главной функцией распаечной коробки является защита горючих материалов стены от возгорания. Также она позволяет скрыть место соединения проводов, сделав интерьер помещения более эстетичным.

Некоторых волнует вопрос: «Можно ли обойтись без распред. коробки?». В принципе, это возможно, однако данный способ предполагает проведение к каждой розетки от электрощита отдельного провода. Это в разы увеличит стоимость скрытой и открытой проводки и сделает монтаж более сложным.

Таким образом, отсутствие распределительной коробки существенно повышает стоимость ремонта. Вам не стоит волноваться о безопасности подключения розеток к электричеству с помощью такого аксессуара, рапредкоробка сделана так, чтобы защищать ваш дом от любого источника возгорания.

Электрические наружные распределительные коробки: разновидности

Электрические наружные и внутренние коробки могут иметь самые разные виды и дизайны. Благодаря подобному разнообразию вы сможете подобрать для себя вариант, который гармонично впишется в ваш интерьер.

Ознакомиться с разновидностями наружных распределительных коробок можно самостоятельно в интернете или в специализированных магазинах

Давайте рассмотрим основные разновидности распределительных коробок и поймем, по какому принципу они делятся.

Виды распределительных коробок:

  1. Распределительные коробки могут быть квадратными и круглыми. Их диаметр обычно варьируется в пределах 6-10 см. Глубина, которую может достигать как круглая, так и квадратная коробка обычно находится в пределах 3-5 см. Также существуют прямоугольные коробки, но они используются не так часто, их размеры совпадают с параметрами других вариантов.
  2. Также коробки различаются по материалам, из которых они изготовлены. Обычно они пластиковые, однако их можно применять, только, когда вы прикладываете провода по трудновоспламеняемым материалам. Металлическая коробка может быть установлена на абсолютно любую поверхность.
  3. Существуют пустотелые коробки, и изделия с клеммами внутри. Второй вид коробок более удобен, так как благодаря нему вы можете упорядочить провода внутри устройства.
  4. Также бывают коробки с креплениями и без них. Первый вариант удобно будет установить на бетонные стены, а второй сажать на цементный раствор.

Выбор разновидности коробок в основном зависит от того, на какой материал будет производиться их установка. Также необходимо продумать, как приобретенное вам изделие будет смотреться в общем интерьере комнаты.

Где производить монтаж распределительной коробки

Перед тем, как приступить к установке распределительной коробки, необходимо правильно выбрать стену, на которой она будет расположено. Этот этап очень ответственен, так как распред. конструкция должна гармонично смотреться в интерьере и выполнять все свои функции.

Выбираем место, куда будем ставить распределительную коробку:

  1. Ознакомьтесь со схемой разводки проводов вашего жилища. Располагать коробку нужно там, где проходит самое большее количество проводов.
  2. Если у вас питание осветительных приборов и розеток происходит от двух разных автоматов, то вам нужна не одна маленькая коробка, а две средних или одна большая. При этом провода от разных щитков должны располагаться обособленными группами. Осветительная линия выводится в одну коробку, а розеточная в другую.
  3. Многие думают, что установочная коробка должна располагаться над межкомнатным проходом. Однако на самом деле это правило не является законом. Вы можете расключить проводку и в другом, удобным для вас месте.

Как видите выбрать идеальное место для расключительной коробки несложно. Нужно лишь знать схему разводки своего дома и доверять своему вкусу.

Как правильно устанавливается электрическая коробка

Монтаж распределительных коробок – это хоть и простая, но достаточно грязная работа. Чтобы не запачкать новую отделку, нужно устанавливать коробки и подрозетники еще до того, как вы закончите ремонт в квартире.

Установить электрическую коробку вполне можно своими руками, если грамотно ознакомиться с инструкцией

Как установить распределительную коробку:

  1. Приложите коробку к стене и обведите ее по контуру. Проделайте в стене отверстие немного большее, чем карандашная отметка. Глубина выемки должна соответствовать глубине коробки.
  2. Коробка устанавливается на стену с помощью специальных креплений. Если их нет используйте дюбеля, алибастр или цементный раствор.
  3. Заведите в коробку провода. И правильно их расключите.

Как видите, процесс подключения коробки достаточно прост. Единственную трудность представляет расключение проводов. Поэтому об этом этапе нужно поговорить отдельно.

Как расключить электрическую проводку

Для соединения проводов в коробке могут быть использованы самые разные методы. Это и спайка, и скрутка, и сварка, и опрессовка, и крепление с помощью болтовых и винтовых зажимов.

Самым надежным методом считается скручивание проводов в комплексе с их пайкой. Также многие выбирают фиксацию проводов с помощью зажимов, однако такой способ занимает большую площадь внутри коробки.

Также можно ограничиться и только скруткой. Если вы все сделаете качественно, то соединение будет не менее качественным чем то, для которого вы бы использовали зажимы. Однако по своей надежности он все же будет уступать сварке со скручиванием.

После того, как вы соедините между собой все провода, из нужно заизолировать с помощью изоленты. Заизолированные части должны быть распределены так, чтобы они не соприкасались между собой.

Как выглядит распределительная коробка для электропроводки (видео)

Распределительные коробки позволяют распределить электричество между розетками и выключателями в комнате наиболее аккуратно и безопасно. Если вы решили заняться монтажом подобного устройства самостоятельно, что от качества его установки зависит ваша безопасность.



Добавить комментарий

6watt.ru

РубрикаРазное

Добавить комментарий
