Водяной теплый пол на балконе: Инструкция, фото и Видео!

Балконы в современных квартирах зачастую являются прямым продолжением жилого помещения. Для того, чтобы обеспечить на балконе комфортный микроклимат – целесообразно создать на нем водяной теплый пол. Он выгодно отличается от обычной отопительной системы и создает нагрев в преимущественно в нижней части помещения, обеспечивая тем самым идеальный комфорт.

Водяной теплый пол на балконе своими руками

Монтаж коллекторного ящика

Монтаж труб к коллекторному ящику

Перед монтажом системы водяного отопления пола балкона необходимо произвести ее расчет. Укладка труб в такой системе может проводиться двумя основными рисунками «змейкой» и «улиткой». Для балкона более подойдет схема «улитка» так как с ее помощью обеспечивается более равномерный нагрев.

Укладка труб методом — змейкой и улиткой

Расстоянием между трубами в такой системе обычно не превышает 10 сантиметров. При расчете потребного количества труб для теплого водяного на вашем балконе пола необходимо учитывать, что длина одного контура отопления не должна превышать 60 метров.

Таким образом, система водяного обогрева на балконе, особенно при его больших размерах может состоять из нескольких контуров. Для того, чтобы обеспечить распределение теплоносителя из магистрали отопления по контурам необходимо приобрести и смонтировать водяной коллектор.

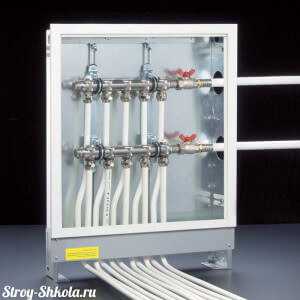

Водяной коллектор обычно монтируется в специальном шкафу или в выдолбленной нище вблизи пола.

Для обеспечения бесперебойной работы установите запорные вентили на каждый контур системы водяного отопления.

Видео — подключение труб к коллектору

Варианты монтажа теплого водяного пола на балконе

Особенности монтажа теплого водяного пола на балконах отличаются в зависимости от материала основания балкона. При этом сверху любого типа нагреваемых водяных полов можно размещать любой вариант финишного покрытия.

Если ваш балкон имеет бетонной основание и выполнен на железобетонной плите – размещать трубы водяного отопления можно непосредственно в толще стяжки.

Если балкон представляет собой легкую конструкцию, например из металлического профиля, то трубы водяного отопления на нем можно расположить в толще пластиковых теплоизоляционных плит.

Если ваш балкон имеет деревянное основание, то трубопровод водяного отопления можно расположить в толще модульного деревянного пола или между лагами.

Водяной теплый пол на балконе с железобетонным основанием

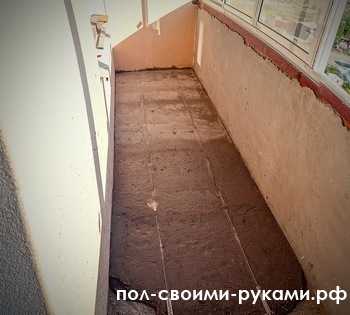

На подготовительном этапе необходимо подготовить основание – убрать с него мусор и заполнить раствором большие выбоины.

Укладка демпферной ленты по периметру комнаты

В местах прилегания будущей стяжки к стенам разместите демпфирующую ленту. Она предохранит стяжку от повреждения при тепловом расширении.

Всю поверхность балкона необходимо застелить или залить гидроизоляцией.

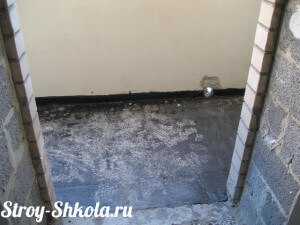

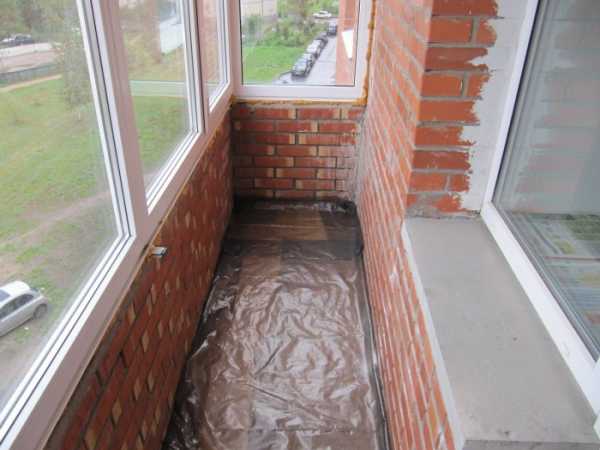

Гидроизоляция балкона — фото

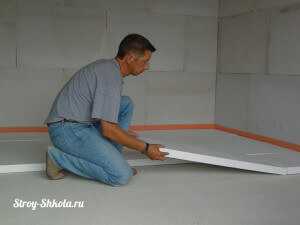

Тепловая изоляция

На следующем этапе на поверхности балкона необходимо разместить теплоизолирующие плиты из вспененного полимера, например из пенопласта.

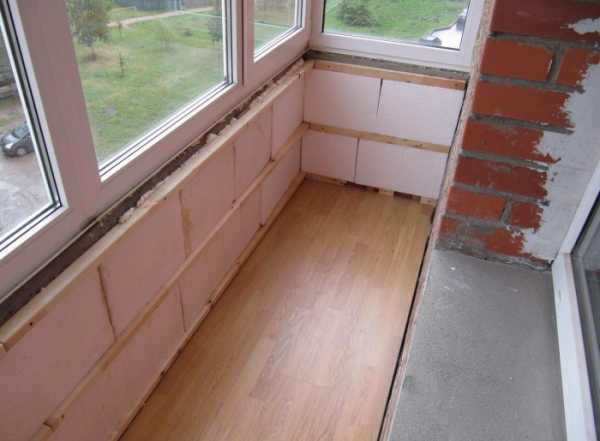

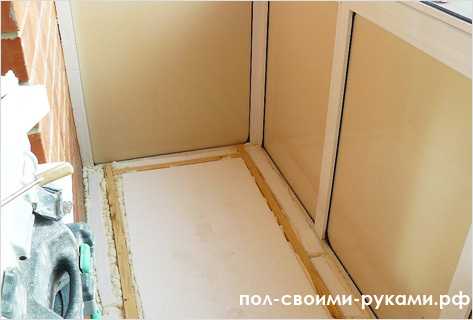

Теплоизоляция балкона

Армирование поверхности балкона

На слой теплоизоляции на балконе необходимо разместить армирующую сетку. Она будет предотвращать смещение труб теплоносителя во время заливки выравнивающего слоя.

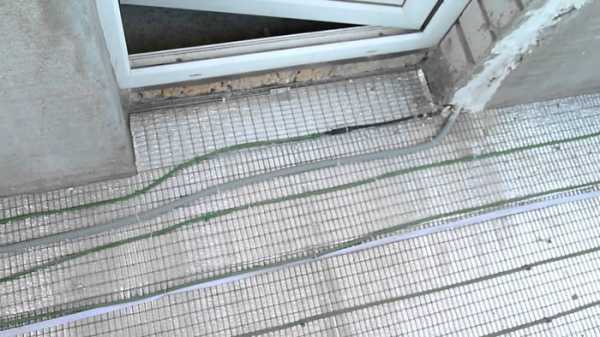

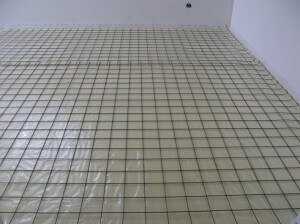

Армирующая сетка для стяжки пола на балконе -фото

Прокладываем трубопроводную систему водяного теплого пола на балконе

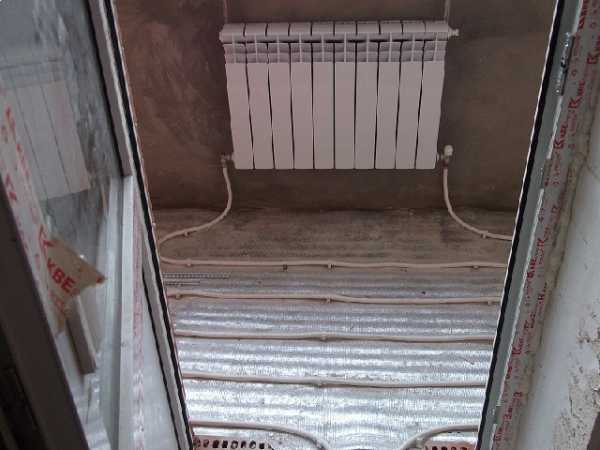

Теплый водяной пол на балконе

На приведенном рисунке трубопроводная система размещена по схеме «двойная улитка».

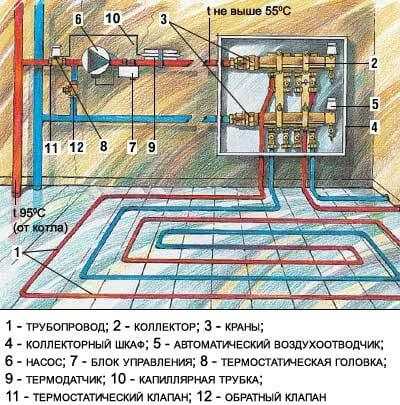

Схема водяного пола на балконе

Инструкция по созданию теплого водяного пола на балконе

  1. Размещаем гибкие трубы теплоносителя на армирующей сетке, фиксируем их хомутами, не затягивая их наглухо.
  2. Шаг между хомутами должен составлять около метра.Обратите внимание, что на этом рисунке трубы отопления лежат вплотную друг к другу и к стене. Этого допускать нельзя, между ними должно оставаться расстояние не менее 10 сантиметров.

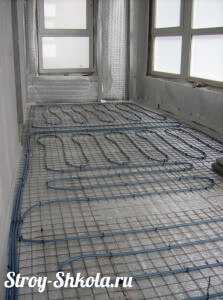

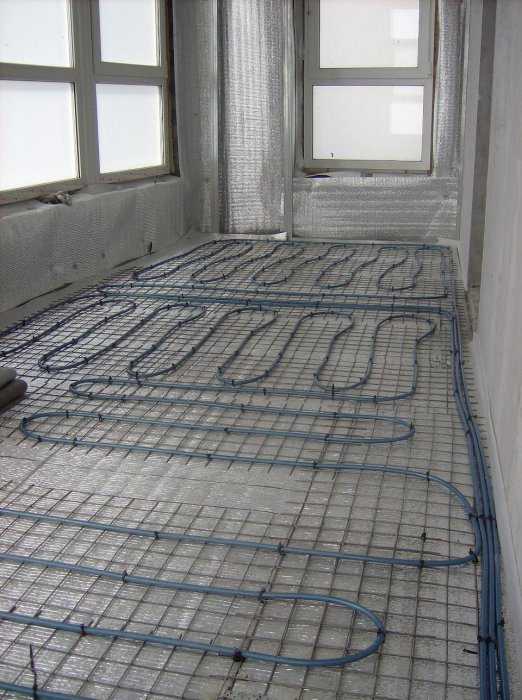

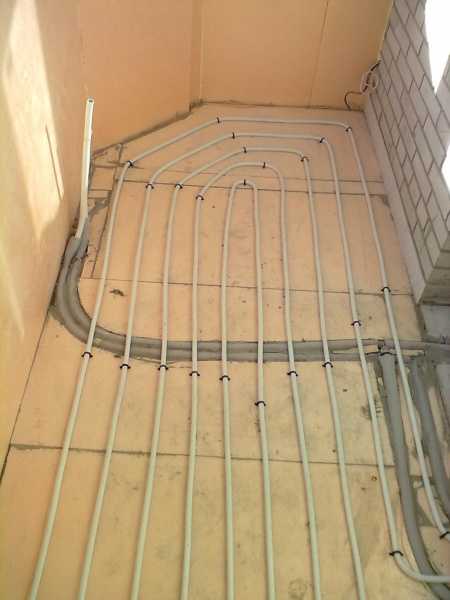

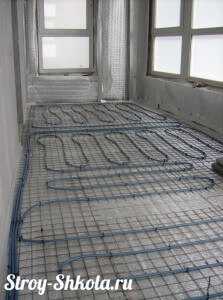

    Укладываем трубы на балконе

  3. На выходные отрезки трубопроводов, подходящих к коллектору необходимо надеть защиту из гофрированного шланга.
  4. Подключите трубопроводную систему к водяному коллектору.
  5. Запустите теплоноситель, установив его давление в 1,5 раза превосходящее нормальной эксплутационное.
  6. Оставляем систему в рабочем состоянии не менее, чем на сутки.
  7. По окончании теста заливаем систему, находящуюся под рабочим нормальным давлением специальным раствором для водяного нагреваемого пола, затем формируем финишное напольное покрытие.

    Стяжка водяного пола на балконе — фото

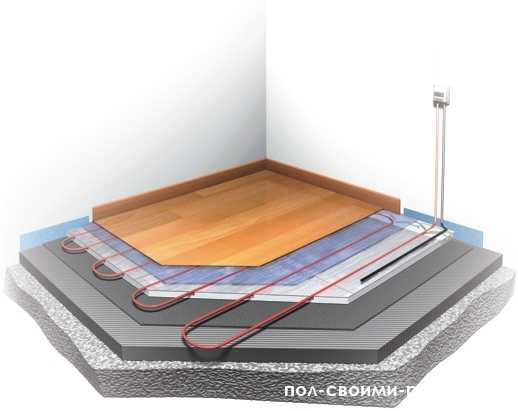

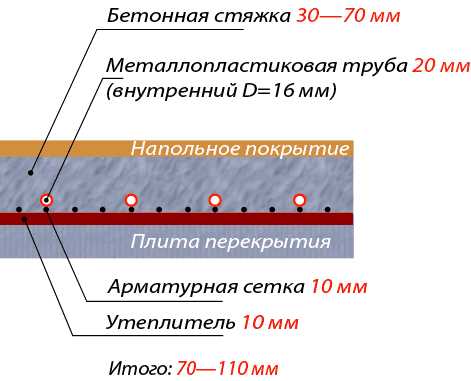

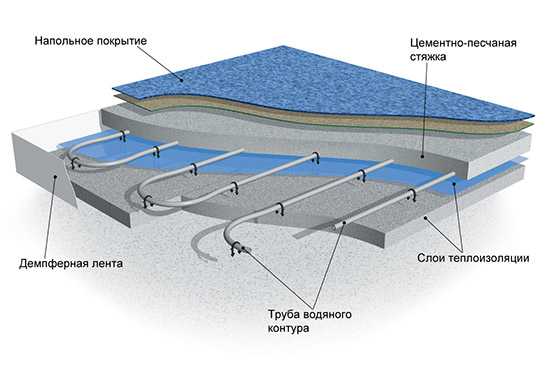

Схема укладки слоев для водяного теплого пола

Водяной теплый пол на балконе на основе пенопластовых плит

Если ваш балкон может не выдержать веса цементной стяжки – монтировать теплый водяной пол можно непосредственно в специальные теплоизоляционные пенопластовые плиты с готовыми пазами под трубы. На таких плитах также имеются участки, компенсирующие тепловое расширение.

Специальные пенопластовые плиты для укладки труб теплого пола

  1. В таком достаточно прохладном помещении, как балкон лучше предусмотреть дополнительные теплоизоляционный слой, укладываемый непосредственно на поверхность балкона.
  2. На слой теплоизоляции размещаются пенопластовые плиты, укладываем их от угла балкона.
  3. Прокладываем трубы отопительной системы в пенопласте
  4. Подключаем смонтированную систему к сети и оставляем ее под повышенной нагрузкой на сутки.
  5. При удовлетворительных результатах испытаний монтируем черновой, а затем и финишный пол.

Водяной теплый пол с на деревянном балконе

На балконах с деревянным перекрытием также можно смонтировать водяной теплый пол. Существует три основных модификации водяных теплых полов для деревянных оснований: классические на лагах, реечные и модульный.

Самым простым в монтаже является модульный пол, которые представляет собой готовые элементы из листов ДСП, внутри которых имеются каналы для прокладки труб водяного отопления.

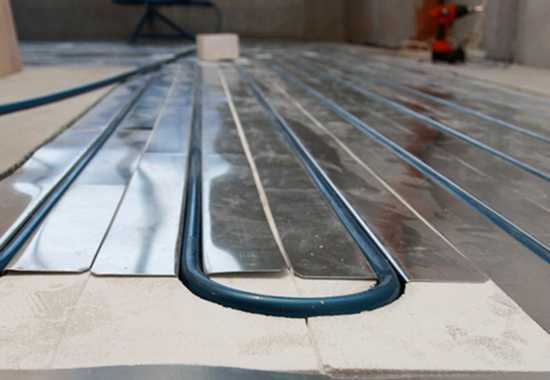

Чуть более сложен в монтаже реечные пол:

  1. На предварительно выровненное деревянное основание раскладываются с зазором в 5 сантиметров плиты ДСП, они фиксируются к основанию саморезами.
  2. В пазах прокладывается алюминиевые профиль.
  3. Трубы системы водяного теплого полка укладываются в пазы профиля из алюминия.

После подключения и тестирования системы поверх конструкции укладывается еще один слой ДСП, который будет служить черновым полом.

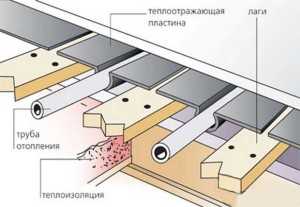

Порядок монтажа водяного теплого пола в классическом полу на лагах

Порядок монтажа водяного теплого пола в классическом полу на лагах.

  1. После утепления пола пенопластовыми плитами разместите лаги, которые

необходимо выровнять по горизонтали по строительному уровню.

  1. Согласно выбранной схеме размещения труб между лагами укладывается алюминиевый профиль, который может быть дополнительно снабжен теплоотражающими пластинами.
  2. В профиле размещается трубопроводная отопительная система.
  3. Пространство между лагами и профилем заполняется теплоизоляционным материалом.
  4. После подключения и тестирования системы конструкция закрывается черновым полом, но который укладывается финишное напольное покрытие.

Освежить в памяти правильные действия при монтаже водяного теплого пола на балконе вы можете просмотрев видеофайл с инструкцией.

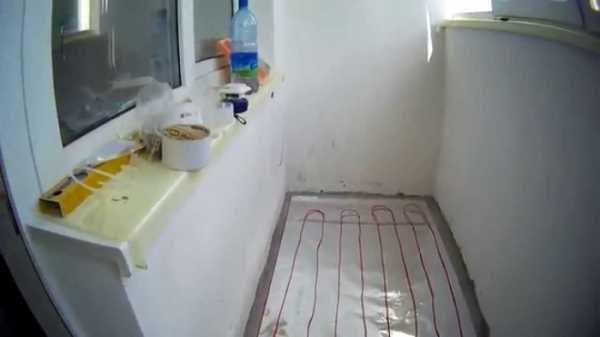

Видео — теплый пол для лоджии/балкона своими руками

stroyvopros.net

Как сделать водяные теплые полы на балконе своими руками

Если вы проживаете в доме с централизованной системой отопления, тогда подключение дополнительных радиаторов, а тем более системы отопления пола, категорически запрещено законом. Так как увеличение объёма обогревающих устройств возможно только при увеличении входящей мощности, таким образом, вы будете создавать повышенную нагрузку на центральное отопление. А именно это и запрещено законом.

Совместим ли балкон с системой водного пола

Если в вашей квартире установлен собственный котёл для индивидуального отопления, тогда можно без проблем, на свой страх и риск производить любые манипуляции с системами отопления. Необходимо только убедиться, достаточно ли будет мощности котла, чтобы обогреть такие масштабы.

В случае когда у вас уже установлено отопление пола в других комнатах, лучше не подключать водную систему на балконе и лоджии. Так, вы можете нарушить циркуляцию и испортить всю систему либо только ту часть, что на балконе, и впоследствии залить соседей.

В таком случае рекомендуют устанавливать электрический подогрев напольного покрытия. Если же вы хотите использовать только водяную систему, тогда следует изучить инструкцию, как врезаться в существующую систему.

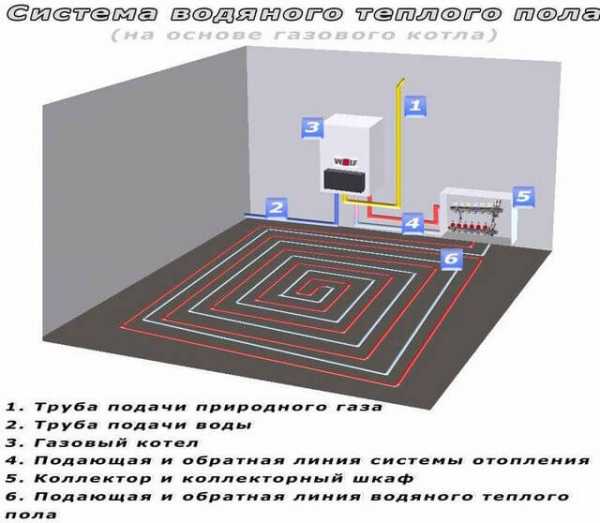

Из чего состоит система отопления пола

Водяной подогрев пола состоит из определённых деталей, таких как трубы, коллектор, насос, сервоприводы и терморегулятор. Запускается вся систему от газового котла, который подаёт разогретую воду в систему. Давайте немного подробней разберём каждую из составляющей данной системы.

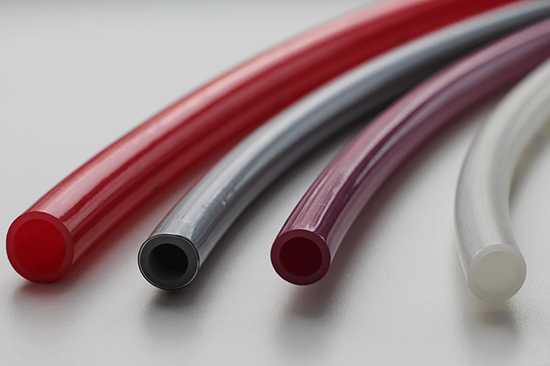

Трубы бывают разного размера и материалов:

  • Медные трубки.
  • Трубки из металлопластиковых материалов.
  • Труби выполненные из полиэтиленовых технологий.
  • Из полипропилена.
  • Из сшитого полиэтилена просто и с добавление кислородного барьера.

Самым прочными и долговечными для водяного пола являются трубы из меди. Они могут послужить около двух сотен лет, в зависимости от толщины стенок. Из-за такого показателя долговечности, они являются самими дорогими. Интересный факт: в Германии восемьдесят процентов всех труб состоят именно из меди.

Металлопластиковые материалы для труб также довольно популярные, но использование их ограничивается несколькими моментами. Обычно такие трубы соединяются разборными фитингами, которые фиксируются специальным прессом, но такое устройство стоит от тысячи долларов, что делает монтаж своими руками менее доступным.

К тому же встречается очень много бракованных и некачественных фитингов, из-за чего такие технологии менее популярные, чем аналоги. Установка такой схемы довольно простая, есть трубы, которые легко гнуть руками и они хорошо удерживают свою форму.

Полиэтилен, является самым лучшим материалом, которые на забиваются и не шлакуются. На стенках таких труб вообще не остаётся никакого налёта. Но низкая прочность и повышенная гибкость, всё же делает их менее используемыми.

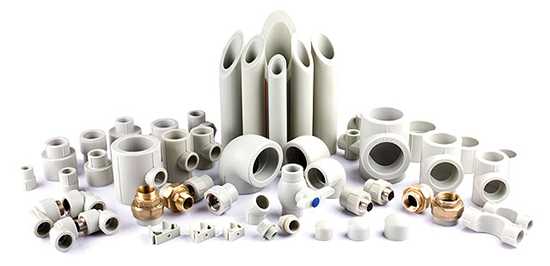

Самыми популярными на сегодняшний день являются полипропиленовые трубы. Они не засоряются и очень прочные, устойчивые к коррозии. Качественные трубы могут прослужить более двадцати лет. Монтаж производится с помощью пластиковых фитингов, которые соединяются специальной сваркой. Обычные трубы негибкие, но есть более дорогие модели, которые уже наделены такими свойствами.

Трубы из сшитого полиэтилена обладают высокой ударной прочностью, пластичностью и стойкость к износу. Могут служить более тридцати лет, при этом отрабатывать на все сто процентов.

Чтобы подобрать качественные трубы для обогрева пола, следует тщательно проработать этот вопрос. Необходимо узнать мнение нескольких специалистов, и подобрать тот вариант, которые будет больше всего устраивать вас.

Коллектор и шкаф для комплектации

Коллектор – это механизм распределяющий воду по разным трубам в равномерно либо установленном соотношении. Состоит из нержавеющей стали, оснащён расходомерами и термоклапанами.

Шкаф для установки предназначен чтобы была возможность установить всю систему компактно в нужное место. Делает её доступной и монтаж происходит очень легко и быстро. Желательно устанавливать его таким образом, чтобы он расходился по центру отапливаемого помещения, и максимально близко к центральному котлу.

Насосная система: нанос предназначен для подачи воды к тем участкам, куда насос от кола не способен добраться. Часто оснащаются фильтром или смесителем, чтобы улавливать все шлаки и грязь. Следует устанавливать его в таком месте, чтобы вы смогли легко добраться до фильтра и быстро заменить его.

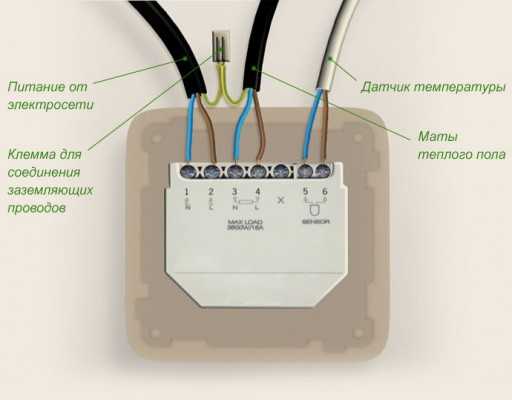

Терморегулятор: устройство для регулировки и установки температуры в отопительной системе называется, терморегулятором. Существует несколько типов терморегулирующих устройств, а точнее, разновидностей установки необходимой температуры.

  • Режим поддержания необходимой температуры воды.
  • Поддержание температуры в комнате на установленном уровне.

При переходе вышеуказанного показателя, терморегулятор отключает работу котла. Если температура падает ниже отметки, котёл снова включается и начинает нагонять температуру. Реагирует регулятор при повышении или понижении температуры на 1-5 градусов, в зависимости от режима регулировки.

Подготовительный этап по установке

Укладку водяного пола своими руками следует проводить только на балконе и лоджии, который отлично заизолирован и утеплён. Если окна или стены будут пропускать тепло, тогда вы будете растрачивать свои средства на отопление улицы.

Также подготовительный этап включает такие пункты:

  • Проверка несущей плиты – следует уточнить, сможет ли плита выдержать дополнительную нагрузку. Так как будет производиться укладка труб и бетонная стяжка.
  • Первичное выравнивание поверхности своими руками – необходимо подровнять мелкие ямки и дыры, чтобы поверхность была равномерной и без резких перепадов.

Способ монтажа

Следует решить, каким способом будет производиться монтаж схемы укладки отопления своими руками.

Существует всего три способа монтажа:

  1. Под бетонную стяжку.
  2. С использованием плит из полистирола.
  3. Производя укладку схемы отопления под деревянный пол.

Этапы укладки схемы отопления на балконе

Чтобы качественно сделать своими руками водяной теплый пол на балконе, следуйте инструкции, которую мы вам предоставим. Тогда работа будет проделана легко, быстро и с должной отдачей.

  1. Устанавливаем слой гидроизоляции для предотвращения возможности протечки заграницы балкона. Так, вы обезопасите себя от риска залить соседей, в случае поломки и прорыва трубы.
  2. Укладываем теплоизоляцию, для отбивания тепла от неё в сторону помещения. Толщина теплоизоляционного слоя должна быть около десяти сантиметров. Подбирать толщину и плотность утеплителя, следует исходя от специфики балкона, чем он холоднее, тем показатели должны быть больше. Зачастую используют толщину не больше двадцати сантиметров, в большинстве случаем именно десять сантиметров является нормой.
  3. Для предотвращения трещин на стяжке и скручивания труб, необходима укладка армировочной сетки своими руками. Достаточно использовать сетку с ячейкой 100х100 миллиметров.
  4. Укладка труб по нашей схеме отопления. Шаг между ними необходимо делать около десяти сантиметров, для экономии материалов можно использовать шаг около пятнадцати сантиметров. Таким образом, вы сэкономите на трубах и на количестве газа для отопления.
Производим тестовую прогонку системы

Тестовый запуск производится в несколько этапов. Первый запускается при низкой температуре воды и высоком давлении примерно четыре-пять бар. Затем температура поднимается до сорока градусов, систему запускают с нуля набирая пять бар.

Так, повторяют два-три раза. Таким образом, происходит прогонка и проверка системы на протекание.

Стяжку необходимо делать при работающей системе, давление удерживать на отметке около двух бар, а температуру труб не более чем 28 градусов. Система должна непрерывно работать на всём периоде высыхания бетона, до тридцати дней.

Укладка водяного пола на лоджии и в квартире своими руками очень ответственный момент. Следует распланировать, как она будет располагаться на лоджии, какой материал выбрать, разобраться со всеми элементами системы.

Чтобы произвести укладку труб на лоджии своими руками качественно и быстро, следуйте нашей инструкции поэтапной установки, и вы сможете проделать работу быстро и качественно.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

unasbalkon.ru

Как сделать теплый пол на балконе?

Содержание статьи:

Как мы уже разбирали в прошлой статье про типы теплого пола и их способы монтажа, мы решили рассмотреть еще один тип теплого пола, который также является хорошим вариантом для балконного помещения – это водяной теплый пол на балконе.

Водяной теплый пол – что собой представляет и чем удобен

Чтобы создать на лоджии комфортную атмосферу чаще всего стали устанавливать теплый пол, тем более, если балконное помещение соединяется с комнатой. Сам водяной теплый пол является одним из наиболее простых вариантов подобного обогрева, который можно сделать своими руками, к тому же его монтаж требует не слишком высоких затрат.

Его можно сделать двумя способами: провести от центрального отопления или же подключить к индивидуальному обогревателю (электрическому, газовому), если такой имеется. Представляет такая система своеобразный трубопровод, по которому от обогревателя поступает и циркулирует горячая вода (теплоноситель). Трубы укладываются на заранее утепленную основу, после чего поверх делается цементная стяжка и укладывается любое напольное покрытие, можно использовать керамическую плитку, ламинат, линолеум и так далее.

Самое сложное для того чтобы сделать такой тип – это то, что если производить подключение от центрального отопления, то требуется обзавестись специальным разрешением, которое достаточно трудно получить.

Плюсы и минусы водяного теплого пола на балконе

Водяной теплый пол является очень удобным вариантом обогрева балкона, так как он имеет ряд таких преимуществ:

  1. Поверхность пола обогревается равномерно;
  2. Во время отопления само систему не видно, что визуально расширяет пространство;
  3. Небольшие затраты на установку и минимальные последующие затраты на обогрев;
  4. Подогрев пола лоджии осуществляется быстро, при этом затрачиваются меньше средств;
  5. При его устройстве своими руками есть возможность укладки любого напольного покрытия, можно уложить линолеум, ламинат или напольную плитку.

Минусами же можно назвать следующее:

  1. Для регулировки и равномерного прогревания требуется подключение регулятора и насоса;
  2. Возможны протечки, их очень трудно обнаружить и отремонтировать;
  3. Требуется специальное разрешение для проведения такой системы от центрального отопления.

Какой материал выбрать для создания пола

Чтобы сделать своими руками теплый пол стоит сначала разобраться, из чего он делается и как правильно произвести расчет материала.

Основным материалом, который используется для данной системы, является полиэтиленовая или многослойная металлизированная труба с антикислородным слоем. Естественно, лучше использовать для установки такой системы на лоджии именно трубы из синтетического материала, так как их укладывать гораздо легче, да и они не подвергаются коррозии. Самый оптимальный диаметр трубы должен составлять 2 см.

Расчет труб можно сделать по следующей схеме: если шаг между трубами будет составлять 20см, то на 1кв.м понадобится 5 погонных метров трубы. При этом длина непрерывной «петли» в такой системе может составлять не более 120м. При расчете метров трубы стоит учитывать то, что у стен, которые являются наружными, расстояние между трубами необходимо сделать от 10 до 15 см.

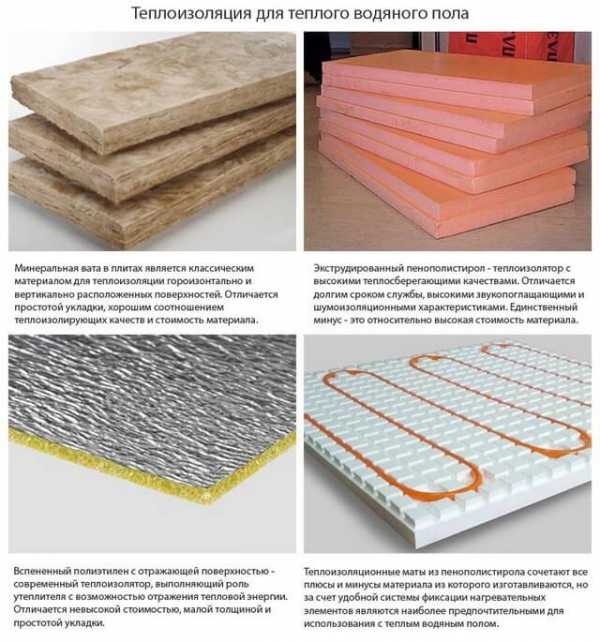

Теплоизоляционный материал для водяного теплого пола

Перед монтажом такой системы на лоджии обязательно требуется теплоизоляция, и чтобы ее сделать, используют следующие материалы:

  • пенопласт в толщину не менее 5 см;
  • теплоизоляционная пленка или специальные плиты с уже подготовленными фиксаторами для труб, разметкой и так далее;
  • фитинги;
  • армирующая металлическая сетка, лучше состоящая из ячеек в 3-5 см.

Способы расположения труб

При установке своими руками теплого пола трубы можно расположить в таких вариантах раскладки:

  1. Зигзаг – является наиболее простым вариантом, к тому же он больше всех подходит именно для лоджии, так как обогрев осуществляется со стороны коллектора, то в широком помещении пока теплоноситель достигнет другой стороны комнаты, он успевает остыть, а в узких помещениях он проходит значительно быстрее;
  2. Улитка – менее используемый вариант для балконного помещения, но его эффективность очень хорошая по сравнению с раскладкой зигзагом, так как обогрев происходит равномерно.

Какой вариант расположения выбрать решать следует в зависимости от площади балкона и его назначения, если он совмещен с комнатой, то лучше применить схему улитка, хотя рекомендуется на балконе трубы располагать именно по схеме зигзаг.

Устройство своими руками теплого водяного пола

Сам процесс установки такой системы своими руками является очень ответственным, так как любая ошибка может после стать большой проблемой.

Такую систему отопления лоджии самостоятельно делают поэтапно:

  1. Устанавливается коллектор на стену;
  2. По всему периметру лоджии на уровне пола проклеивается специальная демпферная лента;
  3. Поверхность отчищается, выравнивается, и на готовую основу делаем слой теплоизоляции;
  4. По выбранной схеме своими руками производится укладка труб данной системы отопления;
  5. С помощью фитингов трубы крепятся к коллектору;
  6. Коллектор подсоединяется к основной системе отопления, после чего производится тестовый его запуск;
  7. После удачного тестирования поверх труб расстилают армирующую сетку;
  8. Заливается цементная стяжка;
  9. Как только стяжка высохла (на это требуется не менее 3 недель), система снова запускается;
  10. Последним этапом считается укладка напольного покрытия (ламинат, линолеум или керамическую плитку).

Естественно, чтобы установка на лоджии водяного теплого пола не вызвала ряд проблем следует заранее проконсультироваться со специалистом.

Современное устройство системы теплого пола в квартире является удачной идеей, если, конечно, было взято разрешение на его монтаж. Но стоит сказать, что именно используя подобную систему отопления на лоджии, можно создать очень уютную, теплую и комфортную атмосферу.

sambalkon.ru

Теплый пол на балконе: как сделать своими руками

Использование балкона в качестве дополнительного жилого пространства в квартире является весьма рациональным решением и практикуется сегодня довольно часто.

Тем не менее, для того чтобы создать в помещении комфортный микроклимат, в особенности в зимний период, ничего не остается кроме как сделать теплый пол на балконе либо установить радиатор обогрева.

Укладка теплых полов на балконе

И если с установкой радиатора сложностей возникнуть не должно, то над установкой теплого пола потребуется усердно поработать (хотя есть другие способы утепления: см. утепление балкона изнутри, утепление балкона пеноплексом). В данной статье мы рассмотрим, какие виды теплых полов применимы по отношению к балкону, детально разберем технологию монтажа теплого пола на балконе.

Выбор системы теплых полов

Системы обогрева, монтируемые под напольные покрытия, потребляют меньшее количество электроэнергии в сравнении с радиаторами, при этом лучше распределяя тепло.

Системы теплых полов бывают следующих видов:

  • Водяные. Теплый водяной пол на балконе рационально использовать для обогрева значительной площади. Ими, как правило, оснащают габаритные частные дома, оснащенные собственной отопительной системой.
    По сути, система представляет собой проложенный в полу определенным способом трубопровод, по которому циркулирует горячая вода.

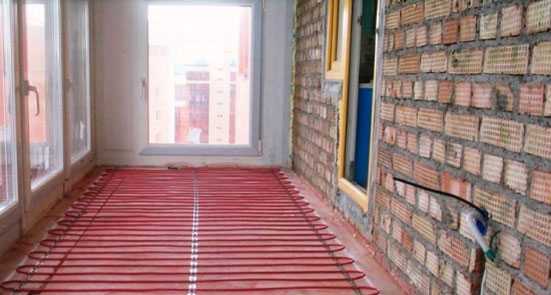

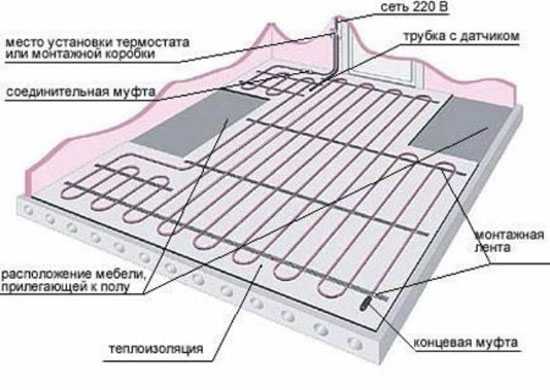

  • Электрические. Именно они чаще других используются для обогрева теплоизолированных балконов жилых квартир с системой центрального отопления, поскольку их монтаж и обслуживание существенно более просты.
    Электрический теплый пол представлен системой кабелей с одно- или двухжильными греющими секциями. Мощность системы регулируется и составляет обычно максимум 160-180 Вт/кв.м.
  • Нагревательные маты. Данная система позволяет обеспечить обогрев пола в помещении без укладки кабелей в стяжку, что способствует снижению нагрузки на перекрытие.
    Подобная система может быть смонтирована и приведена в эксплуатацию в течение одного дня. Ее укладывают на бетонную поверхность (либо, например, на старую плитку), после чего монтируют финишное покрытие – кафель, керамогранит, ламинат, линолеум и т.д.

Схема укладки теплых полов спиралью и змейкой

Совет!

Чтобы обеспечить наивысшую эффективность работы теплого пола, необходимо выполнить качественную теплоизоляцию потолка и стен, а также позаботиться о герметичном остеклении балкона.

Монтаж теплого пола на балконе

Монтаж водяного теплого пола

Теплый пол водяной на балконе монтируют согласно следующей инструкции:

  1. Если балкон по плану должен служить продолжением комнаты, то перед укладкой системы выполняют стяжку таким образом, чтобы достичь по завершению укладки теплого пола единой ровной поверхности.
  2. Поскольку в системе используется вода, необходимо выполнить гидроизоляцию пола.
  3. Для уменьшения потерь тепла следует постелить теплоизоляцию, в качестве которой может быть использована подложка-отражатель с фольгой с одной стороны. Также может быть использован пенопласт высокой плотности.
  4. Далее переходят к укладке трубопровода. Трубы укладывают на специальные коврики либо на кронштейны, прикрепленные сквозь пенопласт к бетонному основанию.
  5. Размечают трассу, по которой будет уложен трубопровод. На малой площади его лучше прокладывать змейкой, а не спиралью. Шаг между витками змейки не должен превышать 15-20см.
  6. Трубу необходимо использовать бесшовную. При покупке ее обязательно следует проверить на «бесшовность» и прислушиваться к словам продавца не стоит. Для системы, как правило, используют металлопластиковые трубы. Изгибать трубу необходимо аккуратно, не допуская крутых изломов.
  7. Смонтировав трубопровод, подключают его к системе водяного отопления и производят пробный запуск.

Схема расчета толщины пола при укладке теплых полов на балконе

  1. Если система нормально функционирует и не имеет течей, поверх трубы заливают цементную стяжку.
    Максимальную отдачу тепла обеспечат такие напольные покрытия, как керамическая плитка и линолеум, уложенные после высыхания стяжки.

Монтаж электрического теплого пола

Теплые полы на балконе электрического типа монтируют следующим образом:

  1. Рассчитав площадь обогрева, приобретают подходящую кабельную систему. Нужно учитывать, что шаг укладки кабеля менее 8 см недопустим.
  2. Укладывают теплоизоляционный слой, например из пенополиуретанового утеплителя не менее 50 мм толщиной.
  3. Далее выполняют разметку под укладку кабельной системы и прикрепляют в предполагаемых местах соприкосновения кабеля с полом металлическую монтажную ленту, служащую для крепления нагревательного кабеля.
  4. На одну из смежных стен устанавливают терморегулятор, посредством которого производится регулировка и контроль работы теплых полов. Кабель подводят к терморегулятору и подсоединяют термодатчик.
  5. После того, как кабельная система будет уложена и подключена, производят пробный пуск и проверяют ее на работоспособность.
  6. После успешной проверки выполняют стяжку пола. Основание и размещенная на ней конструкция подлежат заливке раствором, слой которого должен составит приблизительно 30-40 мм.
  7. Как и в первом случае, в качестве напольного покрытия здесь рекомендуется укладывать материалы с высокой теплопроводностью.

Схема укладки электрического теплого пола

Эксплуатация электрического и водяного теплых полов возможна только после полного высыхания стяжки. Обычно период высыхания составляет до 30 дней.

Совет!

Что касается устройства теплых полов при помощи матов, то здесь просто достаточно уложить их на освобожденный от покрытия пол, либо на старое плиточное покрытие, после чего настелить новое покрытие и подключить маты к электросети.

Монтаж подобной системы на балконе вместе с укладкой покрытия (линолеума) можно выполнить в течение часа.

Устроить теплый пол на балконе своими руками вполне достижимо даже для неподготовленного монтажника. Следует лишь четко следовать представленным инструкциям как утеплить пол на балконе и использовать качественные материалы.

obalkonah.ru

Теплый пол на балконе от отопления

Укладывать теплый пол на балконе или лоджии можно только после полноценного утепления пола, потолка и стен. Важным условием является монтаж теплосберегающих пластиковых окон. Если этого не сделать, система теплого пола окажется неэффективной. Также заранее определяется конечная цель работ – чтобы ноги были в тепле или просто для обогрева помещения. Во втором случае лучше купить обогреватель. Выполнить утепление пола на балконе своими руками достаточно просто. Главное – соблюдать инструкцию.

Особенности укладки

Перед укладкой теплого пола важно сделать правильную теплоизоляцию. Этот этап работы обязателен в любом случае. Иначе работа системы окажется неэффективной. Монтаж утеплителя позволяет существенно сократить расходы. Минимальной толщиной утеплителя является 5 см. Чаще всего используют:

  • Экструдированный пенополистирол;
  • базальтовую вату;
  • пенопласт.

Пол балкона обычно выполняют из бетона или дерева. В первом случае теплый пол укладывают на черновое покрытие, а сверху заливают стяжкой. Во втором – система укладывается между лагами. В обоих вариантах монтаж теплого пола проводится быстро и без лишних усилий.

При использовании для утепления пола минваты укладка пароизоляционной пленки обязательна. Она позволит избежать попадания влаги на утеплитель из помещения.

Водяной пол от отопления

Наибольшее распространение получили системы водяного обогрева. Они представляют собой уложенные в стяжку шланги. Водяной пол подключают как к центральному отоплению, так и к электрокотлу.

Трубы укладывают на утеплитель, а затем бетонируют. На такую систему укладывают любое покрытие. Уложить теплый пол на балконе своими руками можно и без помощи профессионалов. Однако для этого потребуется основательная подготовка.

Единственный недостаток системы– множество сложностей в процессе монтажа, если балкон находится в квартире, а не частном доме. Процесс отличается трудоемкость, а также для начала работ требуется разрешение соответствующих органов.

Особенности водяного пола

Небольшие помещения балконов идеально подходят для монтажа теплых полов. Систему дополнительного обогрева укладывают на утепленную поверхность, которую предварительно выравнивают. Выполнять на балконе монтаж конструкции под бетонную стяжку не рекомендуется ввиду ее большого веса.

Благодаря установке системы уровень полов балкона сравнивается с уровнем внутренних комнат. Однако предварительно необходимо получить разрешение на перепланировку. Это поможет избавиться от возможных проблем в будущем, если квартиру нужно будет продавать. Основное отличие водяного теплого пола – под него укладывают толстый утеплитель.

Первое, с чего начинается работа – диагностика состояния балконной плиты. Если замечены сколы по углам, необходимо доварить арматуру и заделать бетоном. Небольшие трещины замазывают цементным раствором. Если систему укладывают также и комнате, уровень полов выравнивают. С этой целью применяется цементная стяжка. Однако перед началом работ стоит рассчитать нагрузку на балконную плиту и сравнить ее с допустимой.

Многие строители утверждают, что такой метод утепления больше подходит для лоджий. Простота укладки, относительно невысокая стоимость и возможность подключить систему к центральному отоплению объясняет популярность такого вида обогрева. Поверх водяной системы можно монтировать даже ламинат или камень.

Процесс укладки водяного пола

Сначала создают прочное основание. С поверхности чернового пола удаляют весь мусор, остатки старого покрытия. При обнаружении неровностей устраивается цементная стяжка.

После подготовки чернового основания выполняют такие действия:

  • Стелют пароизоляцию.
  • Укладывают минеральную вату. Если под бетонной плитой находится неутепленный балкон соседей снизу, в холодное время года водяной обогреватель может промерзнуть.
  • Укладывают гидроизолирующий слой.
  • На основание при помощи специального крепежа монтируют трубу подогревателя. Это помогает обеспечить ему устойчивость. Для армирования применяют сетку из прутов 5 мм толщиной. Ячейки должны быть размером 150х150 мм.

Водяной пол можно подсоединить к центральному отоплению. Для этого необходимо подключить контур до 20 м² к подаче и обратке, установить на обратке вентиль, имеющий регулировку «унибокс». Последний завершает процесс циркуляции при нагревании пола до установленной температуры, и включает после его остывания.

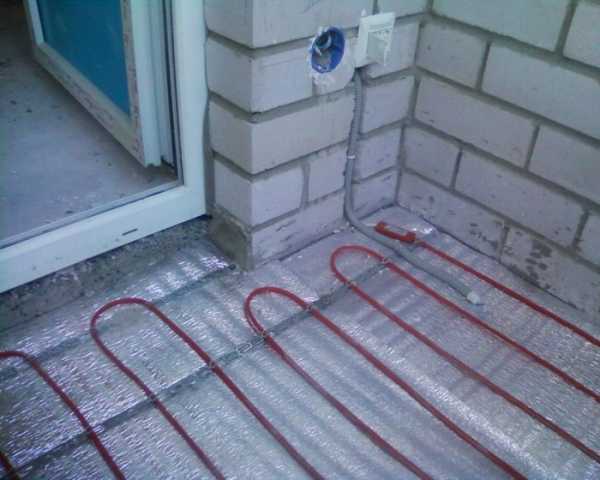

Греющий кабель

Уложить электрический теплый пол на балконе– достаточно сложно. В процессе работ по укладке такого теплого пола нужно учесть множество тонкостей. При выборе этого варианта стоит помнить, что пол поднимется на 15 см. Кроме того, выполнение стяжки занимает достаточно много времени. В процессе работ выполняются такие действия:

  • Демонтаж старого основания, выравнивание поверхности.
  • Утепление стен и пола вспененным полиэтиленом с фольгированной стороной наверх. Проклеивание стыков скотчем.
  • По периметру основания проклеить демпферную ленту, которая будет защищать пол от деформирования во время температурного расширения стяжки.
  • Закрепить на утеплителе сетку для укладки кабеля.
  • Уложить кабель, заранее рассчитав шаг. Ориентироваться необходимо на площадь комнаты. Рекомендуемая мощность кабельного теплого пола – 250 Вт/м².
  • Затем необходимо установить термодатчик и терморегулятор, прозвонить цепь для проверки правильности подключения. Сфотографировать готовую систему. Это необходимо, чтобы всегда точно знать, где находятся все элементы системы.

После этого необходимо подготовить раствор и залить стяжку, в которую и будет помещен теплый пол. Ее толщина обычно равна 4-5 см. После полного застывания раствора можно переходить к укладке финишного покрытия.

Важно! При укладке греющего кабеля такой системы теплого пола в качестве напольного покрытия нельзя применять ламинат и паркетную доску.

Греющие маты

Укладывается кабель в данном типе теплого пола с шагом 5 см, каждая нагревательная жила выполняется из материала, который обладает высокой степенью сопротивления. Основное преимущество системы – качественные маты обладают низким электромагнитным полем, что повышает безопасность такого теплого пола для человека.

Другие плюсы системы:

  • толщина пола увеличивается незначительно;
  • при необходимости мат можно разрезать на несколько кусков – при этом важно не повредить кабель;
  • нагревательные маты представляют собой готовую конструкцию, которая готова к укладке.

Выполнить монтаж теплого пола можно самостоятельно. Бетонное основание используется в качестве подложки. Его тщательно очищают от грязи и пыли. Чтобы обеспечить лучшую сцепку, основание грунтуют.

Перед выполнением работ по монтажу теплого пола маты проверяют на работоспособность при помощи омметра. Следом оборудуют место для помещения терморегулятора. Для проводов в полу и стене выполняют канавки. Термодатчик устанавливают непосредственно в полу. Его запрещено помещать вблизи нагревательного кабеля.

После проведения всех действий можно приступать к укладке матов. Их помещают непосредственно в клеевую мастику под плитку. После окончания работ проверяется работоспособность матов.

Укладка инфракрасного пола

Для установки пленочного пола применяют готовые комплекты. В него входят:

  • пленка;
  • терморегулятор и термодатчик;
  • провода;
  • изоляция.

Минимальная мощность пленки для балкона – 200 Вт/м². При настиле пленки важно соблюдать несколько условий. К примеру, их нужно размещать в 5 см от стен. Все токоведущие шины должны располагаться с одной стороны. Резать пленку разрешается только в предназначенных для этого местах. Пленку необходимо обращать матовой стороной вверх. Необходимо следить, чтобы конец гофоротрубы выходил между нагревательными элементами.

Кабели питания необходимо подключать по инструкции, которая предоставляется вместе с пленкой. Сначала ножом разъединяют пленочные слои, затем запрессовывают контакт, а потом подсоединяют провода. Каждую контактную группу закрывают изолятором.

Для пола лоджии такой пол подходит идеально. Его проще укладывать, и требований к эксплуатации намного меньше. Выводятся питающие провода в специальной канавке в стене. После этого систему проверяют на работоспособность, а затем укрывают полиэтиленовой пленкой для защиты от влаги, проникающе со стороны помещения. Укладывать полиэтилен необходимо внахлест, скрепляя на стыках строительным скотчем. В этом случае на балконе можно укладывать паркет или ламинат.

Какой теплый пол применять для своего балкона, зависит от его расположения, типа (утепленный или выносной), а также финансовых возможностей и целей создания обогрева. Прежде всего, выбирают тип системы – водяной пол или электрический (кабель, маты, пленка). Также учитывается и финишное покрытие пола. К примеру, под ламинат нельзя укладывать кабельную систему. Под любое покрытие укладывают водяную систему обогрева.

bouw.ru

Монтаж водяного пола на балконе

Теплый пол на балконе — замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома. В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.

Процесс утепления пола минеральной ватой

Какой вариант теплого пола подходит для балкона?

Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью. А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.

Монтаж труб для системы теплого пола

Из каких шагов состоит монтаж теплого водяного пола на балконе?

Подготовка поверхности.
Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности — их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.

«Пирог» для системы теплого пола

Утепление.
Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.

Ставим элементы крепления трубопровода.
Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки — размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.

Монтаж коллектора.

Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.


Заливка цементно-песчаной стяжки

Установка трубопровода.
Наиболее оптимальными вариантами для укладки труб теплого пола является схема «Змейка» или «Спираль». Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола.
Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.


Утепление пола пенопластом

Слой стяжки.
Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя — 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества — пластификаторы.
Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней. Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.

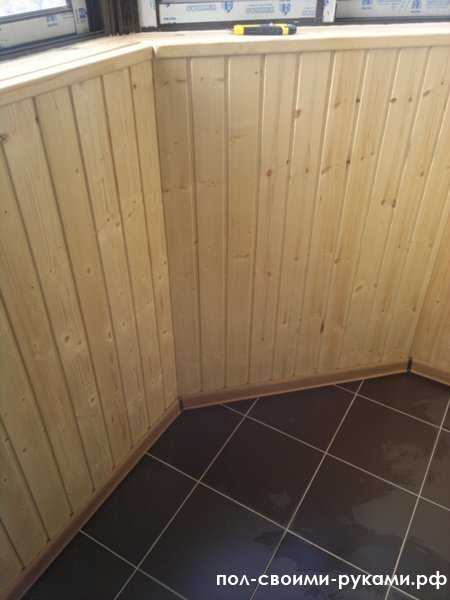

Готовое плиточное покрытие на балконе

Напольное покрытие.
По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие — ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.


Устройство водяного пола на балконе

Водяной теплый пол — наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении. При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил — все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно. И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.



www.xn——8kcg4aacodneodjyj5b.xn--p1ai

Теплый пол на балконе своими руками: водяной или электрический?


На сегодняшний день организация на балконе жизненного пространства является рациональным решением, которое встречается часто.

На балконе комфортно может разместиться рабочий кабинет, гардеробная, зимний сад или даже детская комната.

Для создания комфортного микроклимата на балконе, в частности в зимнее время года, следует знать, как сделать теплый пол на балконе либо изучить, как вынести на балкон батарею.

И если батарея отопления на балконе — хлопотное мероприятие, но установить теплый пол на балконе проще с законодательной стороны ( никаких согласований не нужно). Но все равно чтобы установить теплый пол на балконе следует усердно поработать.

Сегодня мы рассмотрим, какие виды теплых полом уместны на балконе, как производить монтаж теплых полов на балконе.

Выбираем систему теплых полов

Обогревательные системы,которые монтируют под напольное покрытие, потребляют меньше электроэнергии по сравнению с масляными радиаторами, а тепло распределяют лучше. Система «Теплый пол» может быть трех видов:

  • Теплый водяной пол
  • Электрический теплый пол
  • Нагревательные маты

Водяной теплый пол на балконе оправдан в том случае, если планируется обогревать значительную площадь.Такой системой обогрева оснащают большие загородные дома, имеющие свою отопительную систему.

По сути система теплый водяной пол представляет собой проложенный в полу трубопровод, по которому циркулируется горячая вода.

Электрический теплый пол является ничем иным как система кабелей с одно-и двухжильными нагревательными секциями. Электрический теплый пол на балконе используется чаще всего для обогрева теплоизоляционных балконов с системой центрального отопления.

Нагревательные маты обеспечивают обогрев пола с помощью укладки кабелей в стяжку, это снижает нагрузку на перекрытие. Такая система может быть смонтирована и введена в эксплуатацию за один день. Она укладывается на бетонную поверхность ( можно уложить, например, на старую керамическую плитку), после этого монтируется финишное напольное покрытие — керамогранит, ламинат, кафель, линолеум и т.д.

Вот как выглядят различные способы укладки полов (змейкой, улиткой, спиралькой).


Рекомендация! Для обеспечения наивысшей эффективности работы теплого пола, нужно сделать качественную теплоизоляцию стен и потолка, а также герметично остеклить балкон.

Монтаж водяного теплого пола

Если планируется сделать балкон продолжением комнаты, перед монтажом теплого водяного пола делают стяжку таким образом, чтобы образовалась единая ровная поверхность по окончании укладки теплого пола.

Так как в этой системе обогрева балкона используется вода,нужно побеспокоиться о качественной гидроизоляции. Для сокращения потерь тепла постелите теплоизоляцию, которой может послужить подложка-отражатель с фольгой. В качестве теплоизолирующего материала может быть использован пенопласт.

Далее укладываем трубопровод. Трубы должны быть расположены на специальных ковриках или кронштейнах, прикрепленных к бетонному основанию сквозь пенопласт.

Сначала размечаем трассу, по которой будет укладываться трубопровод. Если идет речь о маленькой площади, рекомендуется уложить его змейкой, если площадь позволяет — спиралью. Расстояния между витками змейки должны составлять 15-20 см. Для системы теплых водяных полов следует использовать бесшовную трубу. Во время покупки проверяйте обязательно трубу на бесшовность, не полагаясь на слова продавца.

В установке теплого водяного пола на балконе используются, как правило, металлопластиковые трубы. Во время монтажа аккуратно изгибайте трубы, предотвращая крутые изломы.

Закончив монтаж трубопровода, следует подключить его к системе отопления и сделать пробный запуск.

Если отсутствуют течи и теплый водяной пол на балконе нормально функционирует, поверх труб можно залить цементную стяжку. Для максимальной отдачи тепла отдавайте предпочтение таким напольным покрытиям, которые обеспечат максимальную отдачу тепла( например, линолеум и керамическая плитка).

Руководство по монтажу электрического пола

Электрический теплый пол на балконе монтируется следующим образом: рассчитывается площадь обогрева, покупается подходящая кабельная система. Следует учитывать, что нельзя превышать расстояние между шагами кабеля в 8 см. Монтируется теплоизоляционный слой, к примеру, пенополиуретановый утеплитель не меньше 5 см толщиной.

Затем выполняется разметка под кабельную систему и прикрепляется металлическая монтажная лента в местах соприкосновения кабеля с полом.

На одной из смежных стен устанавливается терморегулятор, с помощью которого регулируется и контролируется работа теплых полов.

Кабель подводится к терморегулятору и прикрепляется термодатчик.

После монтажа кабельной системы, происходит пробное подключение и проверка на работоспособность.

Если проверка прошла успешно, делают стяжку пола.

Основание и конструкция, размещенная на ней, должна быть залита раствором, толщиной слоя не менее 3-4 см.

Аналогично первому варианту, в качестве напольного покрытия следует использовать материалы с хорошей теплопроводностью.

Внимание! Эксплуатировать водяной или электрический пол на балконе возможно только после того, как стяжка полностью высохнет.


Период полного высыхания стяжки обычно составляет один месяц.

Для устройства теплых полов на балконе с помощью матов достаточно расположить их на освобожденном от покрытия полу, либо на старой плитке, после этого сделать новое покрытие и включить маты в электросеть.

Сооружение такой системы на балконе включая укладку линолеума может занять не более одного часа по времени.

Итак, мы видим, что устроить своими руками теплый пол на балконе сможет даже непрофессиональный монтажник. Для этой цели нужно лишь применять качественные материалы и следовать рекомендациям как утеплить пол на балконе.

Если у вас еще остались вопросы о том, как утеплить пол на балконе, предлагаем видеоинструкцию с пошаговым руководством.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

РубрикаПол

Добавить комментарий
