Опалубка для лестницы из бетона своими руками – Опалубка для лестницы из бетона и полукруглого (круглого) крыльца своими руками

Ступеньки на схеме располагаются так, чтобы воображаемая линия между верхней и нижней площадками находилась под углом 25-30° к горизонту. Если основание по каким-то соображениям нужно уменьшить, можно сделать более крутую лестницу с наклоном до 45°. Но для крыльца такое решение крайне нежелательно, так как мокрые или обледенелые ступеньки станут опасными.

План готов, материалы выбраны, следующий этап – монтаж опалубки и заливка бетоном. Инструкцию мы приводим по шагам:

1. На листе фанеры расчертить в натуральную величину боковые стенки крыльца и вырезать электролобзиком обе детали.

2. В соответствии с выбранным шагом соединить стенки поперечными брусками – они послужат опорой для вертикальных щитков. Если конструкция не слишком массивная, деревянные подступенки можно делать и без них.

3. Под крыльцом вырыть небольшую яму, засыпать гравием и/или песком, а затем утрамбовать. Примыкающую стенку цоколя и подготовленный грунт выстелить рубероидом.

4. Установить короб опалубки и закрепить его на вертикальных опорах, врытых в землю, чтобы бетон не выдавил стенки.

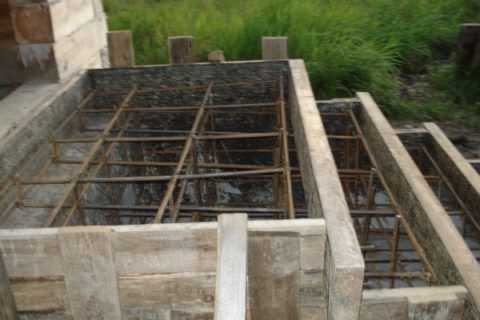

5. Внутрь уложить арматурную сетку: нижний пояс в нескольких сантиметрах от грунта, верхний – отдельно под каждой ступенькой и площадкой лестницы. Можно просто собрать клетку нужной конфигурации с помощью вертикальных перемычек, а потом вставить в короб опалубки, подложив плоские камни толщиной 2,5-3 см.

6. Армопояс жестко связать с выпусками из цоколя дома.

7. Очень широкий пролет придется дополнительно укрепить прибитыми поверху диагональными брусьями. Они будут компенсировать растягивающие нагрузки, выдавливающие доски подступенков.

8. Если крыльцо планируется оборудовать перилами, перед заливкой к арматуре нужно приварить или привязать закладные детали (отрезки стержней или стальные пластинки). По технологии они должны на несколько миллиметров выступать из бетона.

Когда опалубка для крыльца готова и надежно укреплена, можно переходить к бетонным работам. Практически сразу после заливки выполняется отделка лестницы плиткой или декоративным щебнем, которые чуть утапливаются в жидком растворе.

Варианты конструкций

Монолитная лестница отличается высокой прочностью и надежностью. В ней нет слабых мест, так как нет стыков или швов. А заливка бетона в изготовленную своими руками опалубку позволяет придавать маршам любую форму. Лестницы из бетона могут быть как сплошными винтовыми, так и маршевыми. Последние «собираются» из одного или 2-3 пролетов с переходными площадками между ними. Эффектный вариант – ступеньки на монолитных косоурах. Мощные опорные балки несут на себе вес всей конструкции, которой можно придать любое направление или форму.

Для входной группы нередко делают крыльцо из бетона в виде объемного монолита со ступеньками – мы его уже рассмотрели в руководстве по сборке опалубки. Это самый простой вариант с точки зрения монтажа, наиболее надежный в плане прочности, но уж очень массивный. В доме используются только традиционные лестницы одинаковой толщины.

Выбранная конструкция определит тип опалубки:

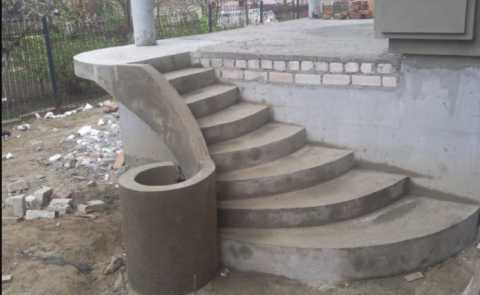

У таких лестниц ступени с одной стороны стремятся к центральной осевой линии, а то и вовсе сходятся у нее. При этом их геометрия не всегда бывает одинаковой. Нужные элементы опалубки придется вырезать отдельно для каждой ступеньки, что без серьезного опыта сделать практически нереально. Изготовление донной части формы еще больше усложнит весь процесс. Боковые стенки выполняют из выгнутой фанеры, но наборная система из деревянных планок будет прочнее. Для винтовых маршей лестницы из бетона сооружать опалубку своими руками очень сложно, если вы не профессионал. Поэтому здесь лучше переплатить, но заказать металлический каркас на заводе.

• Маршевая лестница.

В плане изготовления каркаса эта конструкция заметно проще, так как основные ее элементы имеют одинаковую форму и размер. Палуба представляет собой наклонный короб с вертикальными стенками для подступенков. При устройстве многомаршевых лестниц понадобится опалубка с промежуточными коробами для отливки поворотных площадок. Пролеты могут крепиться одной стороной к стене или устраиваться между двумя внутренними перегородками. Изредка встречаются марши, просто связанные концами с плитами перекрытий, но они забирают много свободного пространства.

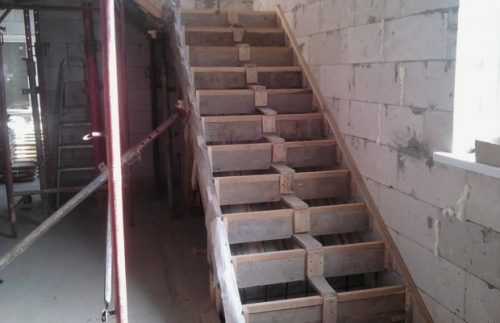

Опалубка для одномаршевой лестницы собирается целым пролетом либо отдельными ячейками под каждую ступеньку. Но заливку бетона нужно делать, когда форма полностью смонтирована. Раствор подается порциями снизу вверх с перерывами около 15 минут, чтобы у основания он успел немного схватиться и обеспечивал дополнительный подпор при укладке верхних слоев.

Опалубка для лестницы ни в коем случае не должна повиснуть на верхней площадке – ей необходимо обеспечить надежный упор в пол через каждые полметра длины. Вертикальные стойки фиксируются с помощью толстых деревянных клиньев.

Будущие поверхности ступеней и торцы лестничных маршей выпиливают по заранее подготовленному шаблону, чтобы не допустить отклонения размеров. Каждая деталь перед нарезкой повторно промеряется, так как вся конструкция должна собираться плотно, без зазоров и перекосов.

stroitel-list.ru

Монолитные лестницы из бетона: инструкция по монтажу

Ни одна постройка жилого или промышленного назначения немыслима без такого конструктивного элемента, как лестница. Ряд ступеней служит точкой сообщения между помещениями, расположенными на разных уровнях. Она ежедневно испытывает немалые нагрузки. Поэтому к ней предъявляются повышенные требования по комфортности, надежности и безопасности. В статье речь пойдет о том, как сделать лестницу из бетона своими руками.

Содержание:

1. Армированные монолитные лестницы из бетона
2. Марка бетона для лестничных конструкций
3. Как сделать лестницу из бетона своими руками
4. Отделочные материалы

Армированные монолитные лестницы из бетона

• Лестничные конструкции могут быть прямоугольной формы, поворотными и спиральными. Но вне зависимости от вида бетонный архитектурный элемент выделяется следующими преимуществами.
• Устойчивость к воздействию влаги, скачкам температур и агрессивных сред. Поэтому такие конструкции возводятся при внутреннем обустройстве помещений, так и под открытым небом.
• Высокая прочность достигается за счет армирования бетонной смеси. Ступени выдерживают весьма внушительные нагрузки, что делает их невероятно надежными и практически долговечными.

Монолитные лестницы из бетона фото

• Бетонные лестницы предоставляют широкие возможности, касающиеся декоративной отделки. Здесь можно применить керамогранитную и керамическую плитку, деревянные планки (паркет, ламинат) и прочие материалы.
• Ступени не требуют особого ухода и регулярных пропиток. При возникновении дефекта на поверхности достаточно повторно залить бетонным раствором участок, подлежащий восстановлению.
• Строительство конструкции выполняется собственными силами без использования специальных или дорогостоящих стройматериалов, а также без привлечения спецтехники и специалистов.
• Залитые ступени готовы к эксплуатации уже через 7-10 дней. Что позволяет использовать их на всех этапах стройки, носить инструменты, материалы и т.д.
• Так как лестницу возводят одновременно со строительством дома, то она помимо прямого назначения выполняет еще одну роль – конструктивную.
• Среди недостатков можно отметить ее внушительный вес, массивность (занимает много места) и монолитность – лестницу невозможно демонтировать, переставить или доработать.

Марка бетона для лестничных конструкций

• Для изготовления лестницы из бетона обычно используется готовый раствор М200 класса В15 или М250 класса В20. В основе этого материала лежит щебень мелкой фракции, с добавлением вяжущих веществ, модифицированных добавок и других заполнителей.
• При выборе бетона для строительства наружных лестниц важно обратить внимание на показатель по морозостойкости(F) и водонепроницаемости (W).

Для замешивания бетонного раствора Марки 250 своими силами применяются следующие пропорции:

• 1 часть бетона М400;
• 2 части промытого песка;
• 4 части щебня фракции 10х20 мм;
• примерно ½ части воды;
• 0,7% от массы цемента пластифицирующей добавки С-3.

Замешивать раствор по старинке, используя поддон и лопату, невероятно тяжело, тем более заливка ступеней должна проводится одним заходом. Поэтому рекомендуется взять компактную бетономешалку у соседей или арендовать у строительных бригад.

Сначала в устройство засыпается песок и щебень, сыпучие материалы перемешиваются как минимум 2-3 минуты. Затем добавляется пластификатор (в сухом или концентрированном виде) и вода. Все компоненты смешиваются не менее 5 минут.

Важно! Плохое перемешивание всех компонентов снижает конечную прочность бетона на 20%.

Как сделать лестницу из бетона своими руками

Проектирование лестницы

• Если работы по строительству лестницы ведутся самостоятельно (без привлечения специалистов), тогда и проект на бумаге составляется собственными силами. В плане просчитываются размеры помещения, наклон конструкции, ее длина и ширина, также учитывается наличие дверных проемов, способ и направление открывания дверей.
• Устройство лестницы из бетона требует особого внимания углу наклона. Оптимальная величина данного параметра находится в пределах 26-37º. Слишком крутая лестница может стать опасной для жизни, а более пологая – займет много полезной площади, да и особым комфортом при подъеме/спуске она не отличается.

• При разработке проекта надо действовать последовательно. Сначала вычисляется количество ступеней, затем их длина, ширина, угол поворота, параметры площадок и т.д. Только при правильном подходе можно говорить о безопасности и удобстве конструкции.

Расчет параметров ступеней

• Помимо прочностных характеристик такая конструкция должна отвечать эксплуатационным характеристикам. Подобранные параметры должны максимально отвечать удобству при подъеме или спуску с соблюдением ровности шага.
• Что касается ширины, то она может варьироваться от 0,9 до 1,5 метра. Несомненно, чем шире лестница, тем она удобнее, но площадь помещения не всегда позволяет возвести конструкции предпочтительных размеров. Поэтому при проектировании отталкиваются не только от комфорта, но и свободной квадратуры.

Существуют усредненные показатели ступеней, определяющие удобство эксплуатации:

• высота 190-220 мм;
• ширина 250-330 мм.

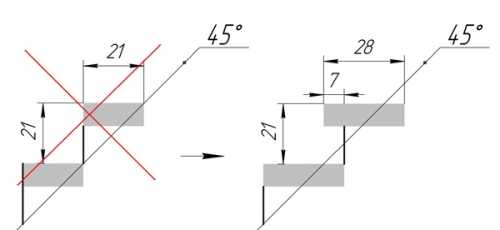

• Для правильного расчета параметров используется простая формула 2а+b=640, где: а – высота ступени; b – ширина ступени; 640 мм – средняя длина человеческого шага.
• Подставив средние данные, получаем: 2х190+280=660. Как видно на примере подобранные размеры вполне отвечают комфортным эксплуатационным характеристикам.
• Используя теорему Пифагора, вычисляем длину марша. Здесь необходимо учесть толщину декоративного напольного покрытия. Полученный результат делится на высоту одной ступени. Например: 3000/190=15,8, значит, получается 16 ступеней на марш длиной 3 метра.
• Если при вычислениях десятая часть мала (к примеру, получилось 14,3 или 16,4), то рекомендуется взять за основу только целое число, а остаток равномерно распределить на высоту всех ступеней (ущерб для комфорта подъема и спуска получится незначительный).

Важно! При расчетах следует учесть рост самого высокого члена семьи. Чтобы он встав на вторую ступеньку он не ударился головой о потолок. Здесь необходимо к росту человека прибавить 400 мм (средняя высота двух ступеней без отделочного материала!)

Опалубка для заливки лестницы из бетона

• Сборка опалубки является одним из ключевых моментов строительства. Чтобы бетонная поверхность получилась максимально ровной, используют влагостойкую фанеру толщиной не менее 20 мм. Для боковых стенок ступеней и формирования подступенков применяется обрезная доска толщиной 30-35 мм.

• Для нижней поверхности берут сплошную плиту. Ее установка под нужным углом выполняется при помощи вертикальных брусьев или специальных телескопических стоек, которые без проблем можно арендовать у строительных бригад.
• Так как масса бетонной смеси довольно велика имеет смысл для усиления опалубки использовать металлические уголки и бруски. Дополнительные усиливающие элементы рекомендуется крепить к нижней части опалубки каждые 50-80 см.
• Далее формируются ступеньки посредством обрезных досок. При монтаже за основу берутся внутренние размеры, то есть при фиксации наружные параметры каждой ступени будут на 30-35 мм (ровно на ширину используемого пиломатериала) больше проектных показателей.
• Деревянные элементы должны плотно прилегать друг к другу, не допускается образование зазоров и щелей. Чтобы раствор не впитывался в пиломатериал его перед заливкой обильно смачивают или защищают стенки полиэтиленовой пленкой, а также любым гидроизоляционным материалом.

Важно! При сборке конструкции используются саморезы. Их расположение должно быть только внешним, чтобы при демонтаже опалубки не возникло затруднений, которые могут привести к частичному разрушению бетонной поверхности.

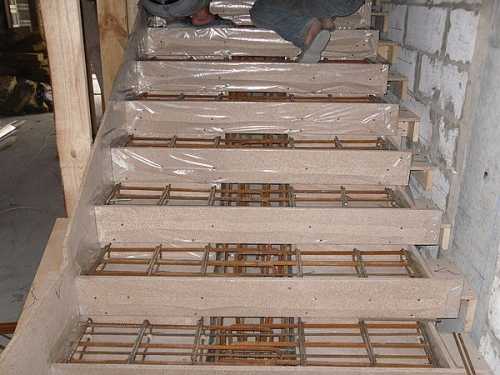

Технология армирования лестницы из бетона

• Для придания прочности лестничной конструкции и предотвращения рассыпания кромок ступеней проводится армирование. Для работ понадобиться стальная арматура диаметром 8 и 14 мм, вязальная проволока, а также инструмент для гибки и резки стержней, плоскогубцы.
• Для продольного усиления используются более толстые стальные прутья, а для поперечного стержни меньшего диаметра. На расстоянии не менее 30 мм от дна опалубки выкладывается 14 мм арматура с шагом 150-200 мм. Для этого достаточно подложить под нее битые куски кирпича или керамической плитки.

• Поперечные стержни выкладываются также на расстоянии 150-200 мм друг от друга. Фиксация арматуры в виде сетки обеспечивается посредством вязальной проволоки, скрепленной и затянутой плоскогубцами.
• Для надежности можно выложить второй ряд готовой сетки с ячейками 150х150мм из 4-х мм арматуры. Этот слой должен располагаться таким образом, чтобы слой бетона покрыл металл на 30-40 мм. Для обеспечения таких параметров из металлических прутьев заготавливаются своеобразные стульчики.
• В случае если конструкция будет опираться на три стороны (сверху, снизу и сбоку), то в процессе возведения стен заранее закладывается арматура. В результате обеспечивается наиболее прочная фиксация лестницы с боковой стороны.

Как правильно залить лестницу из бетона

• Бетонный раствор начинают заливать с нижней ступени. Наполнение каркаса производится небольшими порциями. После заполнения выполняется трамбовка электровибратором. Этот инструмент поможет избавиться от воздушных пустот, пагубно влияющих на прочностные характеристики готовой конструкции.
• В дополнении к вибратору можно провести не сильное постукивание молотком по всем сторонам опалубки. Как правило, смесь осядет на 2-3 см от необходимого уровня, недостаток компенсируется новой порцией бетонной смеси. Далее повторяют процесс трамбовки.

• Если раствор больше не осаживается, то поверхность окончательно выравнивают мастерком или правилом. Между бетонированием каждой ступени следует выдерживать перерыв в 10-15 минут, за это время давление раствора немного спадает.
• Для передвижения вверх, на каркас можно облокотить стандартную деревянную лестницу или использовать обычные доски. После завершения работ бетон накрывают полиэтиленовой пленкой, которая предотвращает его преждевременное высыхание.

Важно! Первые 2-3 дня полиэтилен периодически снимают, а бетонную поверхность смачивают посредством разбрызгивания, прямой струи воды следует избегать.

• Каркас демонтируют спустя 3-4 недели, именно за этот период бетонная смесь наберет как минимум 80-90% прочности.
• Несомненным преимуществом бетонных поверхностей заключается в абсолютной ремонтопригодности. Поэтому если после высыхания были обнаружены какие-либо дефекты их легко можно исправить частичными «заплатами» или повторной заливкой. Однако, во избежание финансовых и временных затрат лучше сделать один раз по всем правилам, приложив больше стараний и усилий.

Отделочные материалы

• Оставлять бетонную лестницу без дальнейшей отделки не рекомендуется. По прошествии некоторого времени кромки ступеней начнут крошиться. Да и внешний вид лестницы оставляет желать лучшего, хотя многие современные стили приветствуют бетонные конструкции в первозданном виде.
• В зависимости от стилевого направления ступени облицовывают керамогранитом, керамической мозаикой, деревянными планками. Боковые стенки и нижнюю поверхность лестницы обычно штукатурят, а затем окрашивают.

• Для безопасности передвижения лестничная конструкция обустраивается ограждениями. Балясины и перила выполняются из дерева, хромированного металла. Высокими декоративными качествами отличаются кованые изделия, которые можно назвать настоящими произведениями искусства.

strport.ru

Опалубка для крыльца: как собрать правильно

Самодельная опалубка из досок

Монолитное бетонное крыльцо – самая популярная конструкция для устройства входной группы. Такое основание не подвержено коррозии и гниению, оно очень прочное, долговечное и может отделываться самыми разными материалами. Да и сделать его несложно: главное, чтобы опалубка для крыльца своими руками была смонтирована правильно.

Как и из чего она делается, зависит от формы ступеней. Рассмотрим несколько самых доступных способов.

Содержание статьи

Что такое опалубка

Что такое опалубка для ступеней крыльца легко представить тем, кто хоть раз сам заливал ленточный или столбчатый фундамент. Это съемный сборный короб, только более сложной формы, чем для фундамента, в который заливается бетонная смесь. Нужен он для того, чтобы жидкий бетон не растекался, а принял нужную форму.

Для изготовления опалубки используют самые разные материалы:

• Обрезные или даже необрезные доски;
• Фанеру;
• ОСП или другие листовые плиты;
• Металлические листы;
• Пластиковые панели и т.д.

Жесткие материалы применяются для устройства опалубки для лестниц простой прямоугольной или многоугольной формы. А вот если вам нужна опалубка для круглого крыльца, придется поискать что-то прочное, но гибкое – металл, пластик, тонкую фанеру, вымоченную в воде.

1. Но это будет только формообразующая часть конструкции. Также потребуются поддерживающие элементы в виде кольев, брусков и распорок, и крепеж.
2. Если делать опалубку из нового материала, она значительно повлияет на стоимость крыльца. Поэтому в таких случаях часто используют строительные отходы или бросовые материалы, уже бывшие в употреблении.

Совет. Если вам предстоит большой объем работ с устройством нескольких лестниц, есть смысл купить готовую модульную опалубку многоразового использования. Цена может оказаться довольно высокой, но её можно отбить, сдавая модули в аренду другим застройщикам.

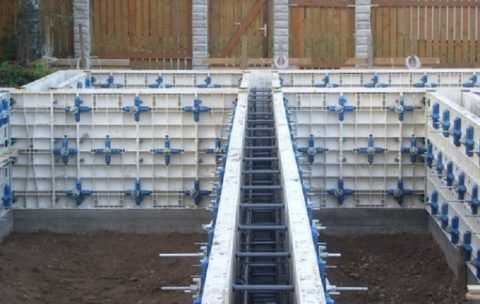

Фото разборной модульной конструкции

Способы изготовления

Теперь посмотрим, как сделать опалубку для ступеней крыльца из разных материалов. Но для начала нужен проект будущей конструкции с точными размерами.

Они определяются, исходя из высоты крыльца, равной расстоянию от уровня земли до входной двери, и рекомендуемых параметров ступеней:

1. Ширина ступени – 26-30 см;
2. Высота подступенка – 15-20 см.

Далее готовится площадка для крыльца: под неё роется котлован, на дно которого высыпается и утрамбовывается щебень и песок. Подробнее об этом рассказано в статье о строительстве бетонного крыльца.

Вместо щебня можно использовать строительный бой

Совет. Если над крыльцом планируется сделать навес, опорные столбы для него желательно установить на этом этапе.

Из досок

Доски можно брать любые, лучше обрезные, толщиной не менее 20-30 мм. Они должны выдержать давление бетонной смеси. Как сделать опалубку для ступенек крыльца, зависит от его формы.

Например, если у вас уже есть боковые стенки, останется только закрепить между ними доски, образующие подступенки, обрезав их по ширине и зафиксировав в заданном положении с помощью брусков.

Опалубка между боковыми стенками

Если таких стенок нет или вы хотите сделать крыльцо со спуском в любую сторону, задача будет сложнее. Рассмотрим два распространенных варианта.

Прямое одномаршевое крыльцо:

Изображение	Описание
Боковой щит	Для его заливки сначала нужно собрать два боковых щита ступенчатой формы. Проще всего сначала сколотить прямоугольный щит, а затем перенести на него «выкройку» ступеней и отрезать лишнее. Но можно взять доски, ширина которых соответствует высоте ступеней, и сразу делать ступенчатый щит, у которого каждая следующая доска короче предыдущей на ширину ступени.
Соединение досок в щит	Между собой доски скрепляются поперечными брусками, прикрученными саморезами. Поперечины располагают с внешней стороны щита. На внешнюю же сторону должны выходить и концы саморезов или гвоздей, если они проходят насквозь.
Установка щитов на площадку	Готовые боковины устанавливаются на место и фиксируются с помощью распорок, которые не дадут им сдвинуться под давлением бетона. Помимо распорок можно вбить в грунт впритык к щитам металлические уголки или куски арматуры.
Опалубка для ступенек крыльца готова	Между собой боковины скрепляются досками шириной, равной высоте подступенка. Они ставятся на ребро и прибиваются к вертикальным срезам боковин. Если есть риск выгибания этих досок массой раствора, их тоже скрепляют между собой брусом, уложенным посередине лестницы от нижней доски опалубки до верхней.

Изнутри готовая конструкция промазывается отработанным машинным маслом, чтобы бетон не прилип к дереву, а опалубка после его высыхания легко демонтировалась, не повредив монолит.

Совет. Если между досками боковых щитов есть щели, лучше оббить их внутреннюю поверхность пленкой или рубероидом. Эти материалы не только предотвратят прилипание, но и не позволят раствору вытекать через щели.

И ещё один вариант крыльца – со ступеньками по периметру. Несмотря на более сложную конструкцию, опалубку для него сделать проще.

• Доски сбиваются в короб, образующий нижнюю ступень;
• Короб устанавливается в котлован или на подготовленную площадку и фиксируется распорками;
• В него до краев заливается раствор и выравнивается по уровню;
• После подсыхания смеси на сформированную площадку устанавливается короб для второго яруса ступеней, который меньше первого со всех сторон на ширину ступени;
• Точно так же формируются и остальные ряды ступеней.

Опалубка под крыльцо может быть собрана и установлена и сразу, как показано на следующем фото, чтобы произвести заливку за один прием. В любом случае ярусы скрепляются между собой, а монолитной конструкцию делает арматура, которая должна выходить из одного ряда в другой.

Упрощенный вариант опалубки

Из листовых материалов

Чаще всего, решая, как сделать опалубку для крыльца со ступеньками, выбирают влагостойкую фанеру толщиной 10-12 мм. Она ровная, гладкая, достаточно прочная для такой нагрузки. А низкая способность впитывать воду позволяет бетону сохнуть равномерно во всей массе.

• Из листовых материалов удобнее своими руками вырезать боковины для крыльца. Главное – точно произвести разметку, перенося проектные размеры на шаблон.
• Способы изготовления те же, что и в примере с досками. Но из фанеры толщиной 4-6 мм можно изготовить и опалубку для фигурных ступеней. Для этого её замачивают в воде, затем выгибают и высушивают на шаблоне.
• Этот процесс трудоемкий и занимает много времени. Поэтому для заливки сложных форм лучше использовать листовое оцинкованное железо толщиной 1 мм или обычные пластиковые панели.

• Листовые материалы позволяют создавать хорошо закрытые плоскости без щелей, через которые может вытекать раствор. Крыльцо, залитое в такую опалубку, получается ровным и гладким, что важно, если дальнейшая отделка не предусмотрена.

Гнущиеся материалы позволяют реализовать даже очень сложные формы

Заключение

Если вы намерены самостоятельно построить надежное бетонное крыльцо к дому, ознакомьтесь с видео в этой статье. В нем подробно показан весь процесс. В том числе и то, как сделать опалубку для лестницы крыльца.

olestnicah.ru

Опалубка для лестницы из бетона – как сделать своими руками

Лестничная конструкция – важнейший элемент любого здания, обеспечивающая безопасное и комфортное перемещение между этажами. Поэтому к ней предъявляются высокие требования по прочности, долговечности и надежности. Лестницы делаются из дерева, металла, но чаще применяются марши, изготовленные из прочного, практичного и долговечного материала – бетона. Правильное изготовление опалубки для лестниц из бетона позволит обеспечить нужные характеристики этого сооружения. Это касается как небольших, так и сложных конструкций со сложными поверхностями.

Виды лестничных конструкций

Лестницы классифицируются по конструктивным особенностям. Распространены два вида:

• Маршевая лестница, представляющая собой последовательный набор ступенек, один конец которой находится на первом этаже, второй – на следующем. Ее площадь зависит от угла наклона, причем, чем круче подъем-спуск, тем выше каждая ступенька. Сложные конструкции имеют несколько маршей, разделенных площадками. Как правило, марши направляются под углом 180° относительно друг друга, что экономит пространство.
• Винтовая лестница конструктивно сложный архитектурный элемент. У нее каждая ступень находится под углом к предыдущей, позволяя создавать сложные сооружения, надежные и безопасные, экономя полезное пространство внутри дома или занимая минимум места на приусадебном участке. Ее изготовление требует определенных навыков и изготовления специальных опалубок.

Существует вариант, включающий в себя оба основных конструктивных элементов, называющийся забежная поворотная лестница. Она изготовлена в виде маршей, имеющих плавные повороты ступеней. Это позволяет поворачивать лестничную конструкцию на любой угол — 45°, 90° или даже в обратную сторону.

Необходимые расчеты

Лестница – это архитектурный элемент, подвергающийся повышенным нагрузкам, поэтому при ее строительстве необходимо провести определенные расчеты. Неправильный подход приведет к тому, что она будет неудобной, на ней появятся трещины и возникнет риск разрушения. Основным моментом, из которого нужно исходить при расчетах — пространство, выделенное под лестницу. После чего определяется тип, например, с площадкой или забежными ступенями, маршевые или винтовые пролеты.

Для внутренней бетонной лестницы требуется особенная точность, она должна экономить домашнее пространство, при этом оставаясь комфортной для всех членов семьи. Поэтому ее нужно проектировать вместе с домом, с учетом высоты перекрытий и пространства для межэтажных переходов.

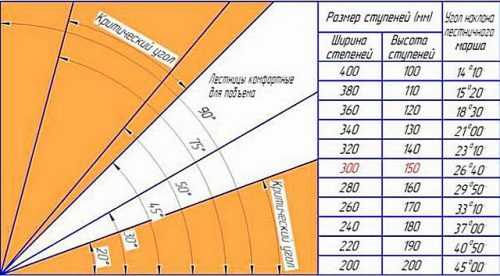

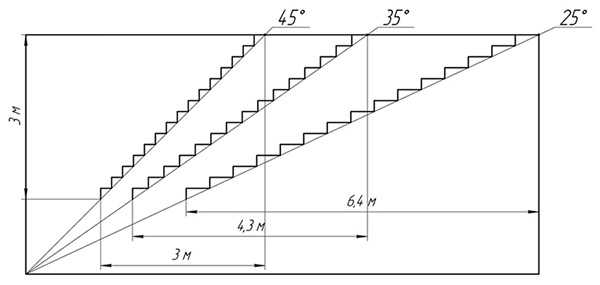

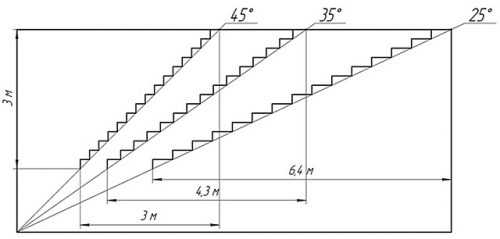

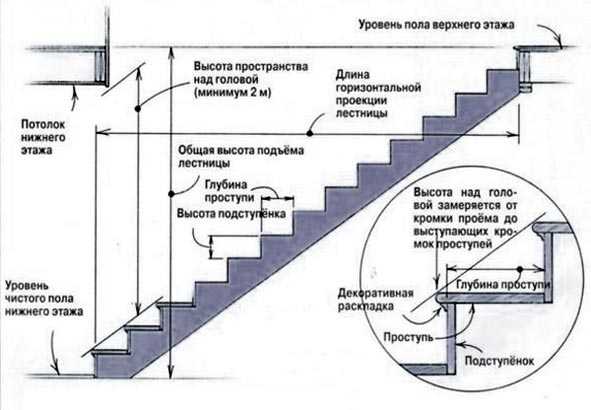

Главным параметром является уклон лестничного пролета, измеряемый в градусах к горизонту. При наличии достаточного пространства делаются лестничные пролеты 20-24 градуса к горизонту. Такая конструкция позволяет увеличить размеры ступеней, но марш может быть слишком длинным.

Самым приемлемым вариантом считаются марши, расположенные под углом 26-33 градусов к горизонту. Они комфортны, безопасны, легко изготавливаются при условии правильного расчета конфигурации ступеней.

Максимальный угол, при котором соблюдаются требования безопасности, составляет 45 градусов, при этом ширина и высота ступени будут одинаковыми. Такие лестницы экономят пространство, но не слишком комфортны.

Далее, для правильного изготовления опалубки, требуется рассчитать ширину и высоту ступеней, для полученного наклона. Данные можно получить и заранее готовой таблицы:

Другой вариант – самому рассчитать высоту ступеней. Для этого предлагается специальная формула, с помощью которой высчитывается безопасная для конкретного человека S=d+2h. Где S – длина шага, d – ширина, h – высота ступени. Но данный способ не учитывает длины лестничного пролета. Он позволяет подобрать оптимальную высоту ступеней. Что касается количества ступенек, то ее можно узнать, поделив высоту пролета на высоту одной ступени. Подогнать марш к конкретной высоте можно размером подступенка, в который должна опираться лестница.

Согласно СП 118.13330.2012 «Общественные здания и сооружения» ширина ступени должна быть 30 см (допустимо от 28 см до 35 см), а высота подступенка — 15 см (допустимо от 13 до 17 см).

При выполнении расчетов нужно учитывать, что расстояние от ступенек до верхней преграды не должно быть ниже 2 м, чтобы человек не ударился головой. Минимальная ширина марша не меньше 0,8 м, рекомендуется 1 м.

Материалы и инструменты

Опалубка для лестницы чаще всего изготавливается из дерева и собирается в соответствии с заранее проведенными расчетами. Для ее изготовления потребуется обрезная доска толщиной 25-30 мм, стальная арматура диаметром 10-20 мм, брус 100х100 мм, водостойкая фанера толщиной 20 мм. Сборка опалубки для бетонной лестницы производится саморезами 55 мм.

Применение гвоздей не рекомендуется, поскольку это вызовет проблемы при разборке конструкции.

Качественная опалубка тщательно подгоняется, в ней не должно быть щелей и выемок, для чего потребуется такой инструмент:

• шуруповерт с набором насадок или отвертки;
• ножовка, электролобзик или электропила;
• уровень;
• молоток;
• отвес.

Изготовление и монтаж опалубки

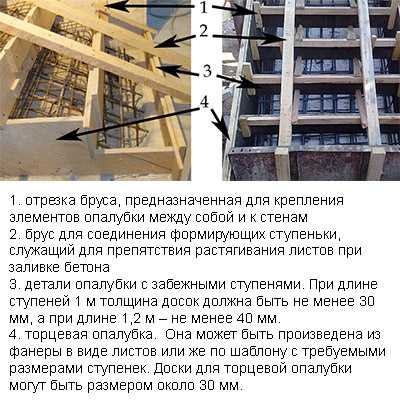

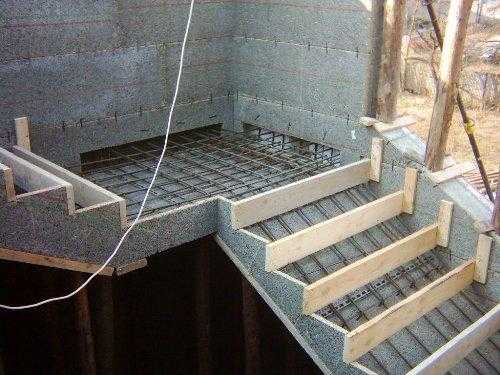

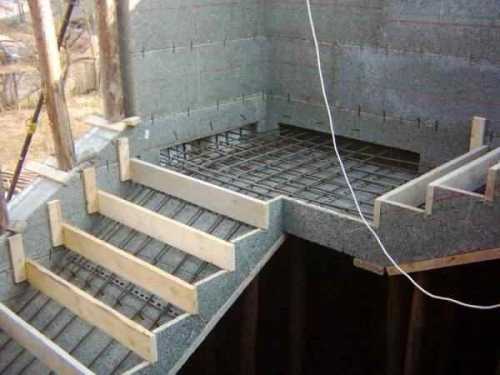

Изготовление опалубки для лестницы из бетона производится в несколько этапов. Сначала изготавливается каркас из досок толщиной 20 мм, устанавливаемых по бокам будущего лестничного пролета. Разметка производится с внутренней стороны досок, в тех местах, где будут располагаться ступени. Стенки делаются из фанеры и брусьев, что обеспечивает герметичность и прочность, поскольку бетон – тяжелый материал. Для скрепления используются саморезы 55 мм, обеспечивающие наиболее надежное соединение.

Перед тем как сделать поперечные упоры для опалубки лестницы, нужно устроить армирование, которое производится при помощи ребристого прута не менее 10 мм в диаметре. В местах пересечения арматура связывается стальной проволокой, сама сетка должна находиться на высоте не менее 30 мм над дном короба, для чего используются фиксаторы из пластмассы. Арматура скрепляется сваркой, а края укрепляются в опорах каркаса опалубки, тогда сетка не сдвинется при заливке. Если планируются перила, под них делаются стальные закладные или монтируется дополнительная арматура.

После этого устанавливаются доски или фанера, ограничивающая передние части ступеней. Их ширина должна быть равна высоте подступенка. При необходимости под нижний щит устанавливаются вспомогательные подпорки. Количество подпорок зависит от длины пролета и материала, из которого они изготовлены, они должны без проблем выдержать вес опалубки и самой конструкции, поэтому на них не нужно экономить.

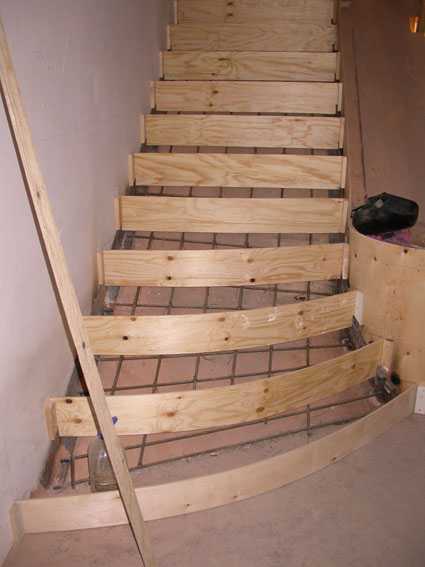

Особенности опалубки для винтовой лестницы

Для лестницы винтовой конструкции опалубка делается по тому же принципу, что и для маршевого пролета. Но поскольку ее профиль сложный, каждый элемент изготавливается отдельно, боковины из фанеры изгибаются в соответствии с произведенными ранее расчетами. Чтобы укрепить опалубку изготавливаются дополнительные подпорки из бруса 10х10 см, укрепляемые с шагом 0,5 м. Делаются поперечины, которые сделают конструкцию жестче, чтобы опалубка не обрушилась под весом бетона.

betonpro100.ru

Бетонная лестница своими руками: опалубки, армирование и заливка

Если строительство дома предполагает возведение нескольких этажей – без лестницы не обойтись. Не редко для её строительства используют бетон, который является самым прочным и долговечным при условии соблюдения технологии. Разберемся как же сделать бетонную лестницу.

Выбираем тип и сложность опалубки

Возведение лестницы проходит в три этапа: монтаж опалубки, армирование каркаса и бетонирование. Первый этап наиболее трудоемкий, причем сложность напрямую зависит от формы лестницы.

Самый простой случай – это когда лестница сооружается между стенами: при этом не нужно монтировать боковую опалубку, а сами стены могут выполнять несущую функцию. На них можно нанести разметку и закрепить некоторые элементы каркаса. Также относительно простой является одномаршевая лестница из бетона. Но в этом случае необходимо будет изготовить и собрать детали для одной торцевой стороны, а также предусмотреть опоры под нее. Но и такая работа особых трудностей не вызывает.

А эстетическую привлекательность лестнице можно придать за счет отделочных материалов, сложной формы нижней ступеньки и оригинальных перил.

В некоторых случаях сооружение одномаршевой лестницы невозможно: необходима двухмаршевая или лестница с забежными ступенями, или с площадкой. Такая конструкция требует изготовления более сложной опалубки с учетом того, что для дополнительных элементов понадобятся опоры или колонны. Но самой выразительной и сложной является лестница спиралевидной формы. Опалубку для нее изготовить очень трудно: это требует времени и денег. Необходимо определенное количество щитов криволинейной формы, что очень сложно выполнить. Также потребуется большое количество опор. Изготовление каркаса такой лестницы также не просто: для этого следует изготовить много изогнутых деталей из арматуры.

Расчет ступеней

При расчете, учитывается угол подъема лестницы. Оптимальным считается его значение в пределах 25… 45 градусов. Высокий угол удобен для молодого человека, но вызывает трудности у пожилого: это нужно учитывать при проектировании. Для изготовления более пологих лестниц требуется большее количество бетона.

Следующий этап – вычисление высоты и ширину ступени: их еще называют подступенкой и проступью. При этом учитывается длина человека среднего роста, равная 60… 64 см. Этому же значению должна быть равна сумма двух высот и длины ступени. Увеличение угла влечет увеличение подступенки и уменьшение проступи, уменьшение угла ведет к обратному результату. При большой величине угла – возникает ситуация, когда проступь становится меньше 25 см, что вызывает неудобство при ходьбе. В таком случае края ступенек делают выступающими, увеличивая таким образом ширину проступи примерно до 30 см.

Расчет лестницы сложной формы производится с учетом того, что радиус закругления должен быть равным сумме ширины лестницы и двойной ширины проступи. При этом формула удобства ступеней сохраняется. Высота от потолка до любой ступени должна быть не меньше 2м.

Сборка опалубки: основные этапы

Для опалубки лучше всего подходят материалы на основе древесины: опоры и стойки изготавливают из бруса сечением 100×100 мм, ступени формируют с помощью обрезных или полуобрезных досок минимальной толщиной 30 мм (годится также фанера), а криволинейные детали делают из фанеры или плиты OSB. Для защиты досок от коробления в результате воздействия влаги, содержащейся в бетоне, перед армированием укладывается гидроизоляционная подстилка из рубероида или полиэтиленовой пленки. Можно также использовать для этого алкидный лак.

Собирать опалубку нужно с помощью саморезов: гвозди использовать не желательно. Для этого подходят фосфатированные (черного цвета) саморезы с неполной резьбой. Также для соединения деталей опалубки можно использовать деревянные короткие бруски и уголки из металла. Для резки древесных материалов лучше всего использовать электролобзик.

Установка подпорок должна осуществляться с учетом большого веса бетона. Нагрузка стоек даже не заполненной опалубки должна быть такой, чтобы они не висели в воздухе. При необходимости под ними устанавливают подкладки или клинья. Стойки можно связывать друг с другом с помощью досок, увеличивая жесткость конструкции.

Изготовление арматурного каркаса

Армирование необходимо для жесткости и прочности всей конструкции. Для этого используется ребристая арматура диаметром 10… 12 мм, отдельные детали которой связываются с помощью мягкой проволоки.

Бетонирование

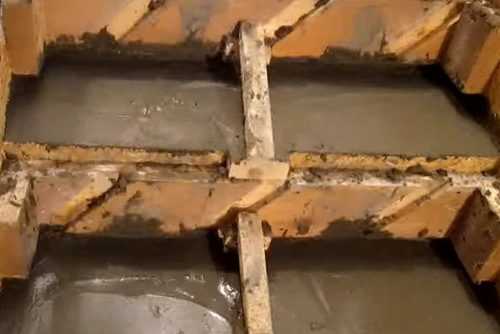

Заливка бетона выполняется в один прием при положительной температуре воздуха. Начинают с нижних ступеней. Чтобы бетон не вытекал, в его составе должен быть щебень фракции 10… 20 мм.

Чтобы не допустить образование воздушных полостей бетон после заливки уплотняют электрическим вибратором. Арматуру при этом задевать нельзя, так как это приведет к ухудшению сцепления ее с бетоном.

Для изготовления бетона берут одну часть цемента марки 400, две части песка, 4 части щебня, 0,6 — воды и добавляют 10 мл пластификатора. Перемешивание компонентов производится в бетономешалке. После заливки, еще сырую массу необходимо укрыть пленкой из полиэтилена для предотвращения растрескивания из-за быстрого высыхания. Демонтировать опалубку для дальнейшей отделки можно будет через 28 суток.

osnovam.ru
