Теплый водяной пол от батареи – характеристики данных систем (теплоотдача, температура, мощность и другие), плюсы и минусы, что лучше и как выбрать подходящий вариант

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

• температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
• существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
• отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем».

Альтернативное решение

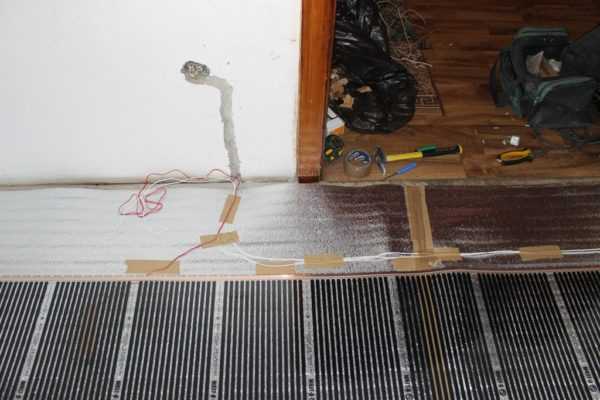

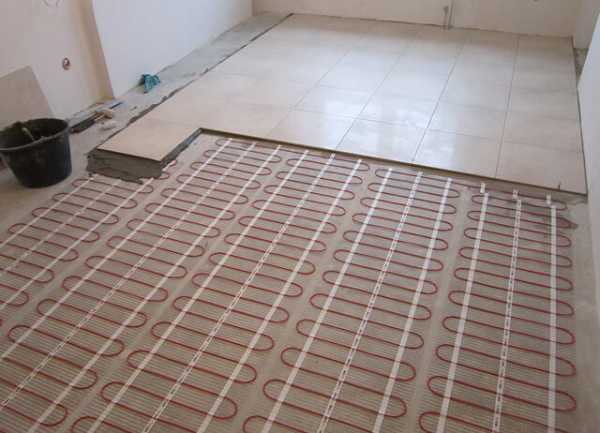

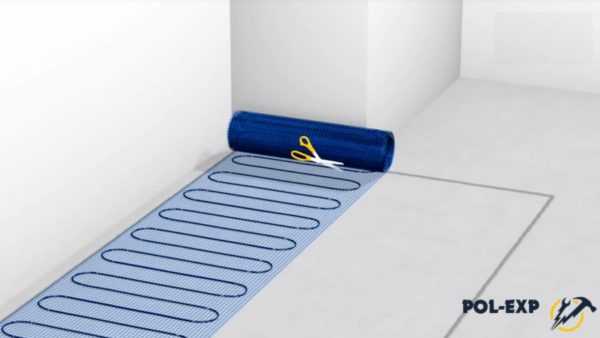

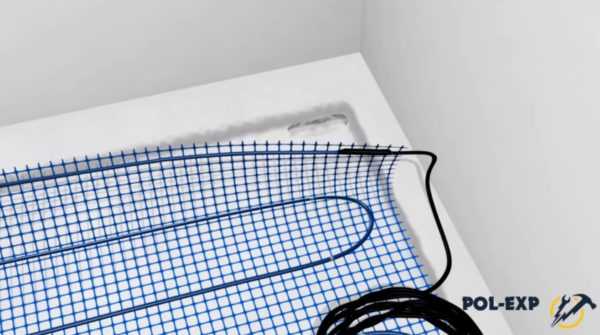

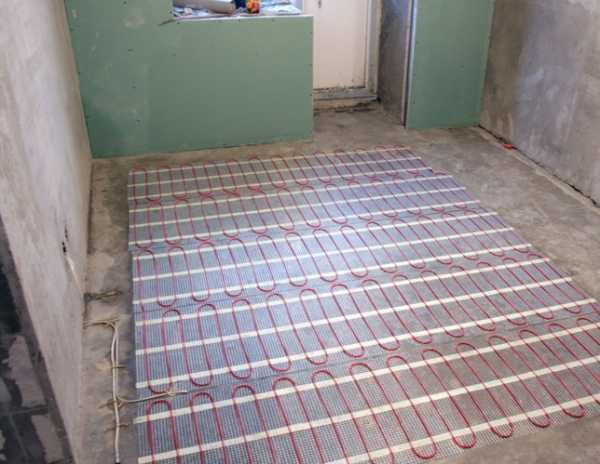

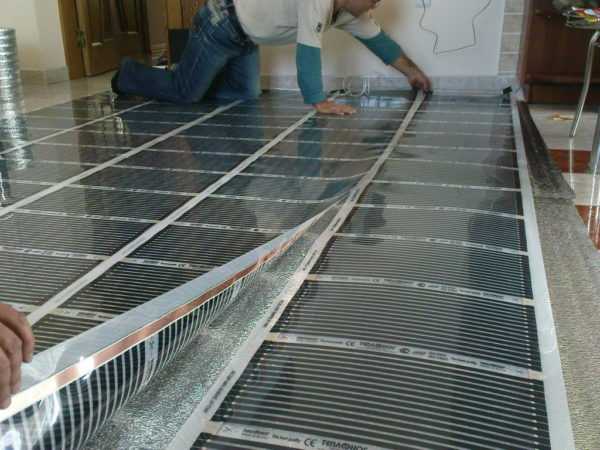

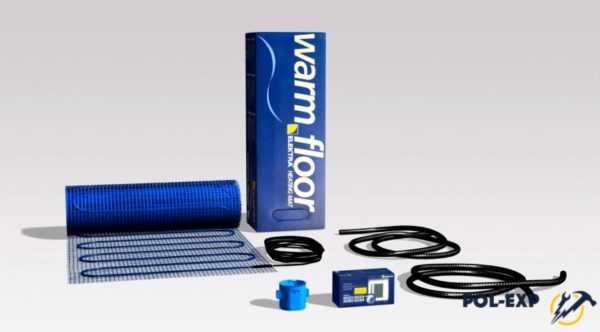

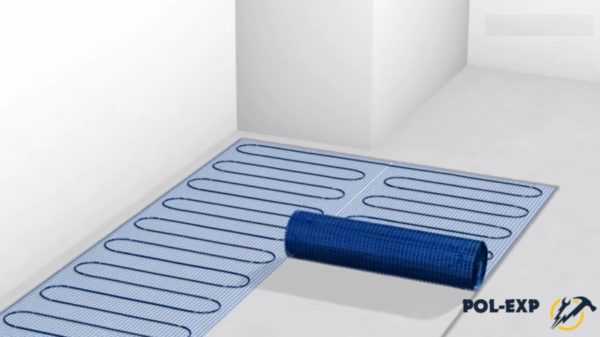

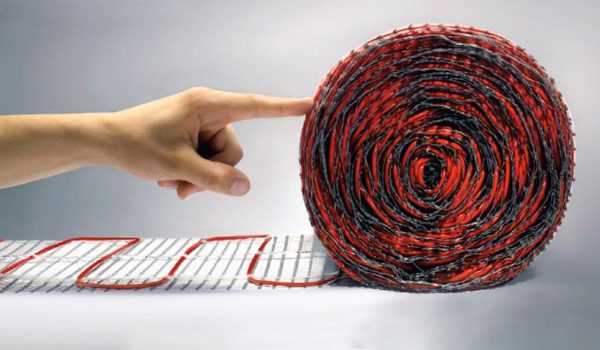

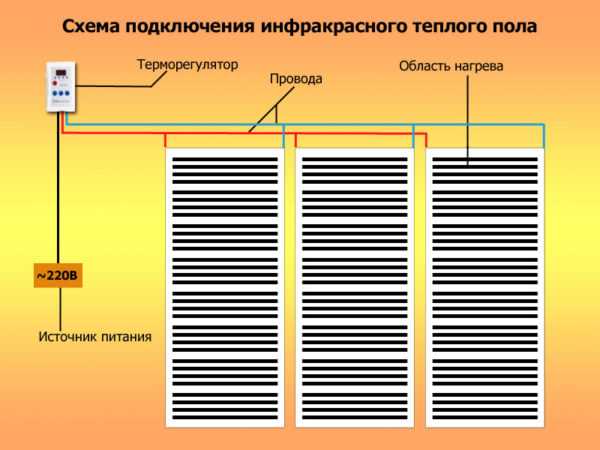

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

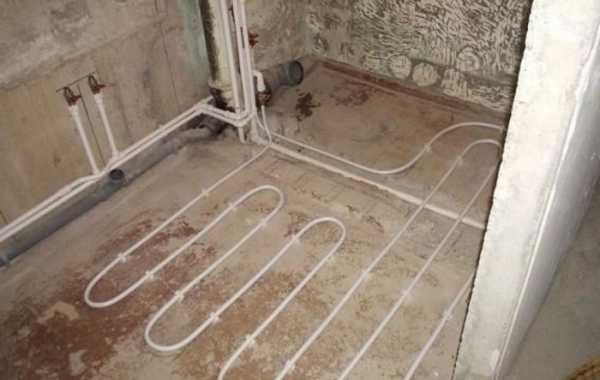

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

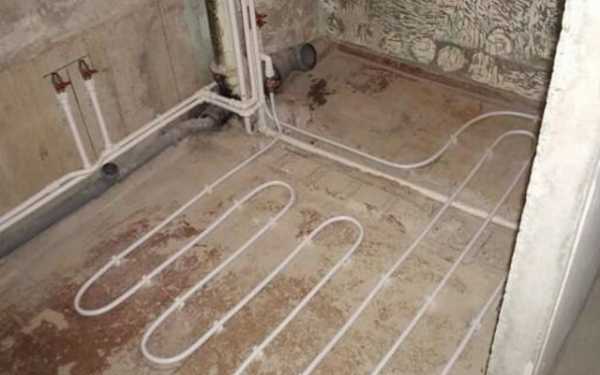

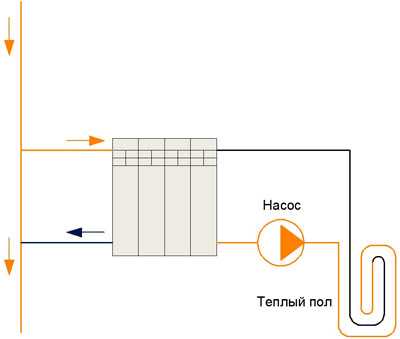

1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.

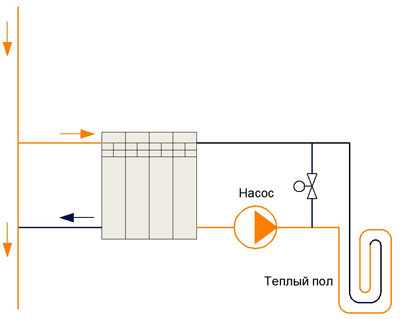

2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.

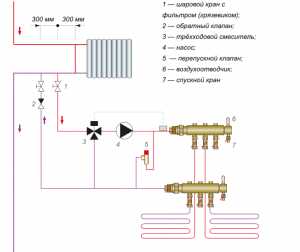

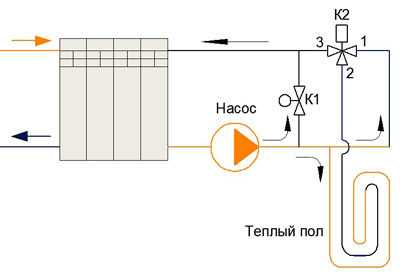

3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.

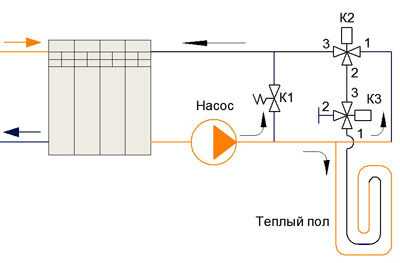

4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий».

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики».

Итог

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

Теплый пол от батареи — Всё об отоплении и кондиционировании

Теплый пол от батареи

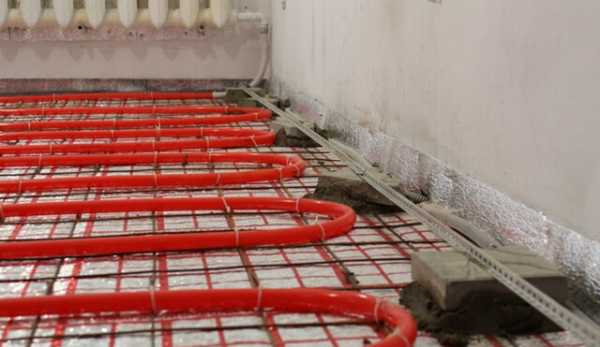

Водяной теплый пол от полотенцесушителя или батареи можно сделать своими руками. Первое что нужно понять это принцип работы такого устройства. Любая напольная система отопления должна обладать нагревательным элементом.

Принцип работы теплого пола

Как правило, используют электрообогрев, но иногда отдают предпочтение обогреву горячей водой. Суть проста: в дом постоянно поступает вода, которой он обогревается. Если провести воду под полом, используя специальные трубы, у вас получится теплый пол.

Однако это всего лишь теория, существует еще и практика монтажа водяного теплого пола своими руками. Учтите, что электрообогрев по толщине намного меньше даже чем самые тонкие трубы. Из этого следует, что если вы планируете делать теплой пол своими руками в помещении с низкими потолками, то предварительно обдумайте все нюансы, возможно, вы решите все же нанять специалистов.

Варианты монтажа водяного теплого пола

Следующий вопрос заключается в том, что если это комната, то горячую воду нужно будет подвести прям туда, что зачастую не так-то просто. Откуда и как ее можно провести? Существует два варианта решения данной проблемы: или проводить от стояка, или подсоединится к батарее комнатного отопления.

Подвод воды от стояка

С точки зрения реализации первый вариант довольно громоздок. Только представьте весь этот процесс укладывания водной трубы от стояка до комнаты. К тому же сразу встает вопрос о ее маскировке. При этом нужно не забывать, о сечении трубы, поскольку по ней должна не просто течь вода, а происходить циркуляция по всей системе.

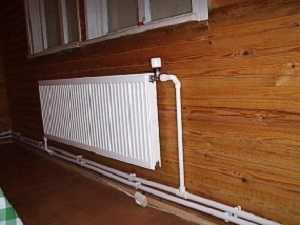

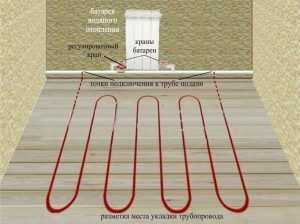

Подвод воды от батареи

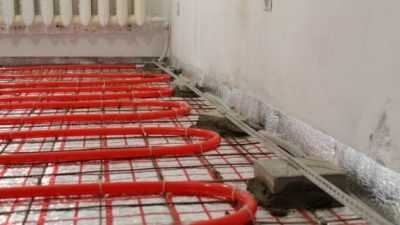

Относительно варианта с батареей, то он, конечно, выглядит получше. Во-первых намного ближе будет расположен источник нагрева для водяного пола. Во-вторых определится с сечением трубы будет гораздо легче, ведь она просто должно быть таким же как сечение трубы батареи. А все остальное дело техники: вам надо будет уложить трубы под полом змейкой. Учтите, что чем меньше будет шаг трубы, тем теплее будет пол.

В данном случае рекомендуется просыпать все песком, после чего закрыть пол тонким слоем из сухой смеси. Не забывайте про выравнивание пола в соответствии с уровнем. И последним шагом будет укладка верхнего напольного покрытия.

О комбинированных системах отопления на видео ниже.

Водяной теплый пол больше подойдет для обустройства напольного отопления в дачном домике, где можно провести трубы непосредственно под деревянным полом. В случае необходимости легко можно будет поднять доски, для замены или ремонта деталей.

• Теплый водяной пол от центрального отопления Преимущества водяного напольного отопления очевидны: он равномерно обогревают всю площадь пола, он не виден в интерьере, при его работе не…
• Укладка теплого водяного пола своими руками Если вы хотите испытывать комфорт, при хождении в жилом помещении не надевая тапочки и носки, тогда вам необходимо провести водяной…
• Трубы для теплого водяного пола Выбор труб для теплого водяного пола сводится к полимерным (из сшитого полиэтилена) и металлопластиковым трубам. Имеющие высокую прочность и устойчивость…
• Теплый пол под керамогранит Как правило, люди боятся использовать напольное покрытие в виде керамогранита, поскольку считается, что этот материал холодный. Однако теплый пол под…
• Гидроизоляция теплого водяного пола Водяной теплый пол имеет довольно простую конструкцию. Как правило, эта система представляет собой бетонную стяжку, в толще которой расположены трубы…
• Расчет трубы и мощности для теплого пола Расчет трубы и мощности для теплого пола каждый может выполнить самостоятельно. Главное, что для этого нужно – определить свободную площадь…
• Монтаж теплого пола под плитку Укладка плитки на теплый пол сегодня очень актуальна, поскольку большинство людей все-таки предпочитают сделать дополнительный обогрев в ванной комнате и…

Как сделать теплый пол от центрального отопления в квартире

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

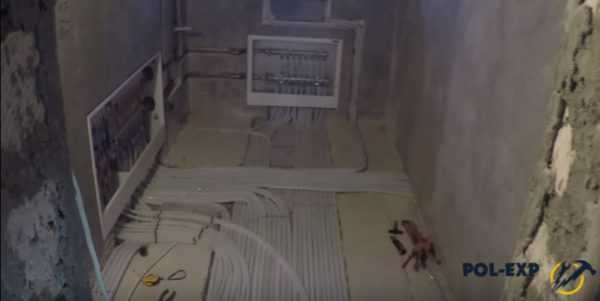

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

• температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
• существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
• отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем «.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий «.

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики «.

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

Что лучше: теплый пол или батареи?

В давние времена, во время зимних холодов, приятное тепло в дома давали открытые очаги. Хотя они очень привлекательны, но требуют частого ухода и добавления новых дров, которые быстро сгорают. Со временем появились кирпичные камины и печи, которые были гораздо более функциональными – они дольше держали тепло, меньше дымили и, что не менее важно создавали уют в домах.

Сегодня традиционные методы нагрева медленно уходят в небытие, и камины являются скорее украшением элегантных гостиных, чем средством обогрева. Какие же способы отопления домов выбирают сегодня чаще всего? Конечно в приоритете сегодня водяное отопление, которое осуществляется из центральной котельной или автономных котлов. Но набирает популярность и напольный обогрев и даже отопление «теплая стена». Что лучше: водяной теплый пол или батареи, в чем преимущества и недостатки каждого вида отопления – мы рассмотрим в этой статье.

Что лучше: теплый пол или батареи?

Многие люди, которые строят дом или делают капитальный ремонт, задаются вопросом, что лучше теплые полы или батареи отопления классические? Как оказалось, решение не такое уж простое! Поэтому перед тем, как сделать окончательный выбор, надо объективно рассмотреть, какая система имеет больше преимуществ, и какой тип конструкции подходит лучше всего для вашего дома.

Преимущества теплого пола

Водяной теплый пол характеризуется двумя основными особенностями:

• низкая температура нагревающейся поверхности;
• значительная тепловая инерция.

Что это значит на практике? В случае подогрева пола температура нагретой поверхности, как правило, находится в диапазоне 24-28 °C, в то время как температура радиаторов, по крайней мере, в два раза выше. То есть, в случае напольного подогрева нет сильной конвекции, или интенсивного движения теплого воздуха в вертикальном направлении. Пол нагревается очень равномерно, что обеспечивает значительный тепловой комфорт.

Основные преимущества теплого пола

1. Комфорт. Равномерное отопление позволяет теплу греть в основном ноги, в то время как самым холодным будет воздух на уровне головы. Согласно физиологи, распределение температуры в обогреваемом помещении таким образом, является наиболее подходящим для человеческого тела. Это помогает нам дышать более холодным воздухом и чувствовать себя лучше. Люди, которые любят тепло, в полной мере оценят теплый пол – такая поверхность очень приятная на ощупь, даже если на ней нет лохматого ковра. В результате, на полу вы можете разместить, например, керамическую плитку, которая легкая в уходе и в осенне-зимний период будет греть ноги, а летом принесет приятную прохладу. Схема. Распределение температур в случае обогрева батареями и теплым полом
2. Экономичность. Эксперты считают, что на вопрос, что лучше – теплый пол или радиаторы с точки зрения экономии можно с уверенностью утверждать: водяные полы с подогревом гарантируют значительную экономию тепла. Предполагается, что в помещениях с отоплением в виде водяного теплого пола, при меньших затратах на нагрев теплоносителя можно создать комфортную температуру воздуха за счет более рационального распределения тепла. Это означает, что в течение года, благодаря системе теплого пола можно сократить потребление энергии более чем на 8%.
3. Эстетичность. Глядя на пол с подогревом, можно с уверенностью заявить, что он будет радовать эстетов, так как отсутствие радиаторов – это большой плюс в интерьере, который позволяет выполнить любой дизайн. Дизайнер не будет зависеть от расположения батарей, расставляя мебель и технику в комнате. Конструкция отопления пола полностью скрыта, а система управления установлена в технических помещениях (котельная, прачечная и т.д.).
4. Подойдет для аллергиков. Хорошо подходит для людей, страдающих аллергией – с теплым полом в воздухе нет плавающей пыли. Напольное отопление передает тепло излучением, а батарея рассеивает тепло за счет конвекции, то есть интенсивного движения воздуха, при этом в воздухе появляется больше пыли. Если обратить внимание, то всегда можно увидеть грязь и пыль на стенах над батареями, телевизорами и другими устройствами, которые отдают тепло таким образом. При напольном отоплении возникает явление «припекания» пыли к теплой поверхности, поэтому подогрев пола особо рекомендуется для людей, страдающих аллергией.
5. Равномерное распределение температуры. В каждой комнате теплый пол обеспечивает одинаковую температуру. При таком отоплении нет теплых и холодных зон. В случае традиционного топления, самый теплый воздух возле батареи и вверху, чем дальше от батареи, тем холоднее.
6. Более высокая влажность воздуха. Более низкая температура воздушного потока при системе теплого пола не так сушит воздух, как батареи традиционного отопления. В результате не пересушиваются слизистые оболочки носа и горла, что особенно важно для детей раннего возраста.

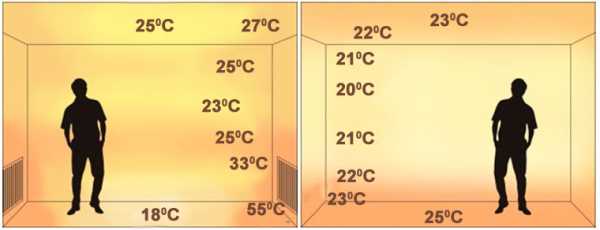

Схема распределения и циркуляции воздуха при разных видах отопления (традиционные радиаторы и теплый пол)

Недостатки теплого пола

1. Более высокая стоимость установки. К сожалению, установка напольного отопления означает более высокую стоимость – иногда смета такого решения на 50% -60% дороже, по сравнению с традиционными радиаторами. В этом случае не стоит экономить деньги на специалистах. Непрофессиональный мастер может сделать существенные ошибки, например, при прокладке изоляции, а также не учесть тепловое расширения материалов, что может привести к неприятным последствиям, вплоть до растрескивания поверхности пола.
2. Не все напольные покрытия подойдут под теплый пол. Следует учитывать, что каждый материал отличается и имеет различную теплопроводность. Таким образом, чтобы система напольного отопления была эффективной, надо еще до стадии установки узнать, какое подойдет наполное покрытие для теплого пола. а также определиться с выбором подходящего для вас варианта. Если вы выбрали такой вариант обогрева, лучше всего монтировать на полу отделочные материалы с хорошей теплопроводностью, например, керамическую плитку. Можно также использовать ламинат с сертификатом, где указано, что он подходит для подогрева пола. Не рекомендуется использовать толстые ковровые покрытия и другие материалы, снижающие теплопроводность.
3. Тепловая инерция. Вышеупомянутая тепловая инерция также может быть недостатком теплого пола. Бетон аккумулирует большое количество тепла, в связи с этим инерция теплого пола велика. Он медленно реагирует на изменения в настройках температуры. Так как поверхность нагрева очень большая и в значительной степени изолирована равномерно, достаточно тяжело ее быстро охладить. Для того чтобы значительно снизить температуру в вашем доме может потребоваться до нескольких часов.
4. Еще один недостаток состоит в том, что теплый пол подходит только для домов с очень хорошей теплоизоляцией. Если здание не имеет такой изоляции, стоит установить так называемую смешанную систему обогрева, которая сочетает в себе теплый пол и радиаторы классические.
5. Сложное устранение поломок. В случае поломки теплого пола, например, прорыва трубы, придется снимать участок пола. Это включает в себя пыльную работу в течение 2-3 недель, так как придется подождать, пока высохнет бетон, необходимый для монтажа. Тем не менее, вероятность повреждения трубы незначительна.

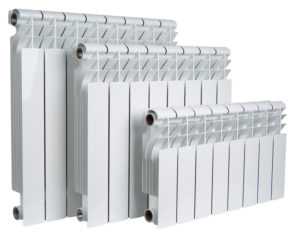

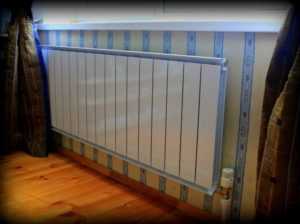

Преимущества классических батарей (радиаторов)

Стандартные радиаторы также имеют ряд преимуществ:

1. Прежде всего, они могут быстро нагреть комнату с плохой теплоизоляцией и не нуждаются в каких-либо вспомогательных источниках тепла. Теплому полу нужно несколько часов, в то время как конвектор нагревает помещение через несколько минут после его запуска.
2. Во-вторых, установка батарей осуществляется намного быстрее и проще. Например, при замене системы отопления в старом доме, не придется срывать напольное покрытие.
3. Не менее важно то, что батареи гораздо лучше покажут себя в редко используемых помещениях, а также в комнатах, где большую часть поверхности пола скрывают различные виды техники и мебели.
4. Следующий аспект, который следует отметить – это деревянные полы. По данным статистических исследований, древесина является материалом, который по-прежнему очень любят и нередко выбирают в качестве напольного покрытия. Оказывается, что ценные породы дерева, особенно толстые, являются отличным теплоизолятором. Это означает, что на теплом полу дерево значительно снизит его эффективность. Кроме того, деревянные полы чрезвычайно чувствительны к изменениям влажности и температуры – доски под воздействием этих факторов расширяются и сжимаются. В этом случае, полы с подогревом могут привести к разрушению деревянного пола – его матированию, деформации и образованию неэстетичных зазоров. Поэтому люди, которые любят красивые деревянные полы, должны выбрать классические радиаторы.
5. Тот факт, что радиаторы не обходят вниманием дизайнеры, делает их все более популярными. Соответственно спросу производители с каждым годом предлагают более привлекательные по внешнему виду батарей. Таким образом, радиаторы отопления для дома становятся все более и более интересными – можно найти модели, как геометрические скульптуры, а также варианты в энергичных цветах. На рынке можно найти также декоративные решетки для батареи. которые могут быть интересным элементом интерьера и спрятать старую и некрасивую батарею.

Недостатки обычных батарей (радиаторов)

К счастью, радиаторы имеют гораздо меньше недостатков, чем преимуществ.

1. Самый большой из них – это неблагоприятное распределение температуры в комнате. В отличие от напольного отопления, в помещении, обогреваемом батареями, большая часть теплого воздуха поднимается вверх. К сожалению, в этом случае тепло находится на уровне головы и выше, а самая холодная область в комнате приходится на наши ноги, что не способствует комфорту, но способствует закалке. Безусловно, это не лучшее решение в доме, где есть маленькие дети, которые проводят много времени, не стоя, а сидя на полу. В этом случае придется задуматься о покупке ковров или ковровых покрытий.
2. Кроме того, радиаторы не способствуют хорошему самочувствию людей, страдающих аллергией. По данным исследований, явление конвекции, то есть увеличения воздушного движения, увеличивает также движение частиц пыли, а вместе с ними неблагоприятных для здоровья пылевых клещей.
3. Кроме того, интенсивный нагрев сушит воздух, что может привести к дискомфорту и пересыханию слизистой оболочки носа. Поэтому в осенне-зимний период должны применяться очистители от пыли и увлажнители воздуха. что поможет значительно уменьшить эти проблемы.
4. Также надо знать, что радиаторы могут работать только с высокотемпературными котлами и системами нагрева воды. Теплый пол, наоборот, работает с низкотемпературными источниками тепла, такими, например, как конденсационный котел. тепловые насосы и солнечные коллекторы .

«О вкусах не спорят», — говорит известная поговорка. Точно так же не стоит спорить о том, что лучше батареи или теплые полы. Для каждого из нас лучшими могут быть совершенно разные решения. Чтобы правильно выбрать, что лучше между батареями и теплыми полами, необходимо тщательно анализировать не только преимущества и недостатки обоих решений, но и финансовые возможности. Кроме того, важными являются вид и характер, теплоизоляция здания, в котором будет размещена та или иная система отопления. Только тщательный, всесторонний анализ поможет вам принять правильное решение и насладиться уютной атмосферой в зимний период.

Источники: http://polgid.ru/teplyi-pol/montazh/teplyj-pol-ot-batarei/, http://polspec.com/teplyy-pol/kak-sdelat-teplyy-pol-ot-tsentralnogo-otopleniya-v-kvartire.html, http://rem-stroitelstvo.ru/chto-luchshe-teplyj-pol-ili-batarei

msklimat.ru

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

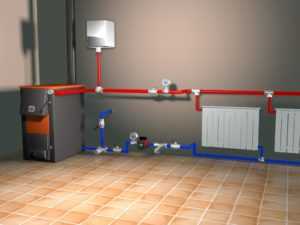

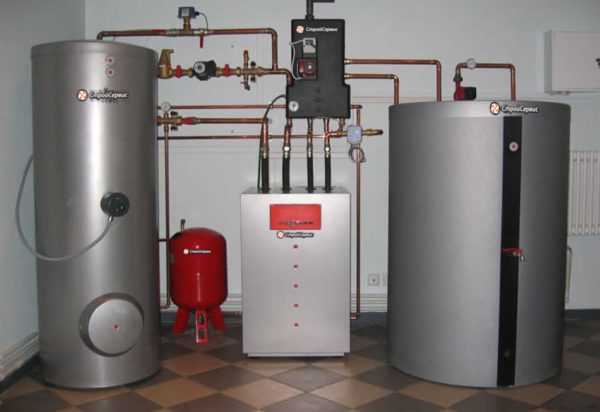

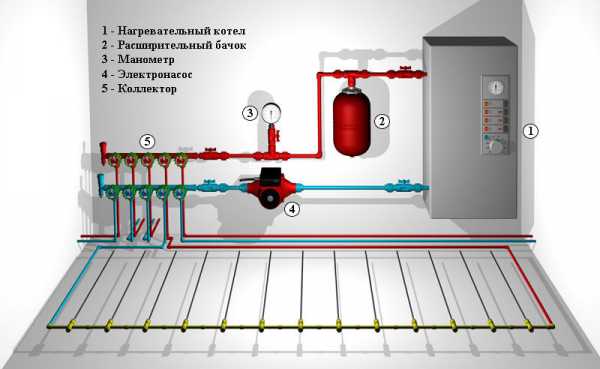

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

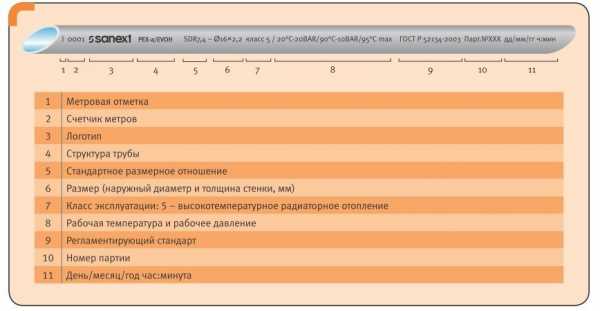

Структура трубы SANEXT для теплого пола

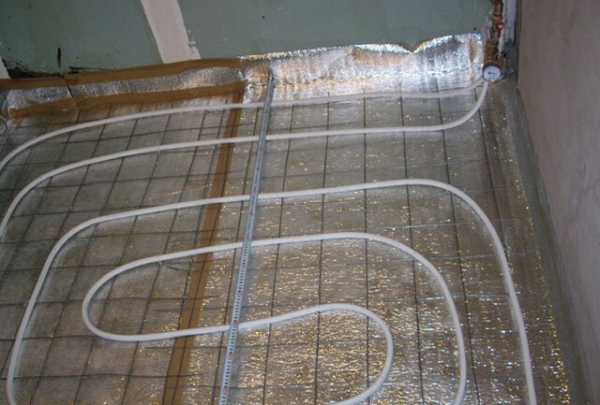

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

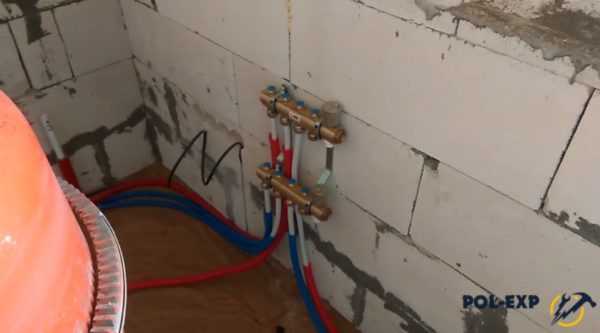

Коллектор

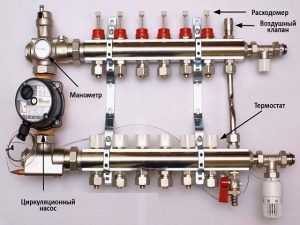

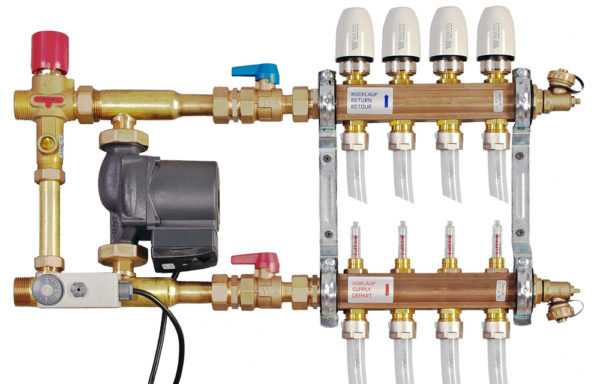

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

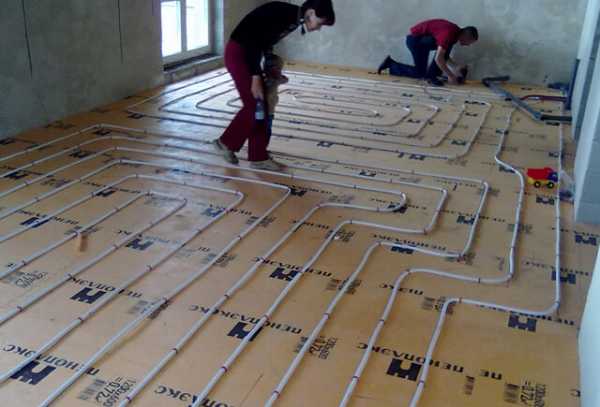

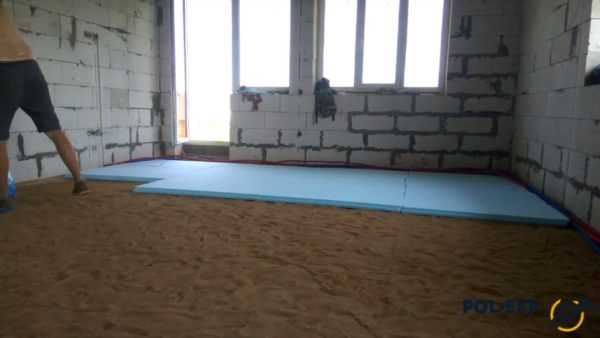

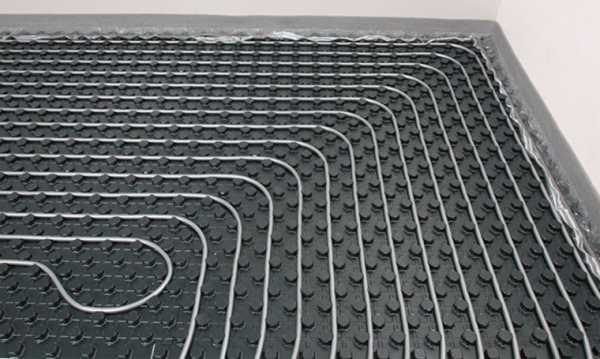

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

  Устройство трехходового термостатического смесительного клапана

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

  Схема подключения водного теплого пола к центральной системе через отдельный ввод

• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

Теплый пол от батареи в квартире

Как сделать теплый пол от центрального отопления в квартире

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

• температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
• существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
• отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем «.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий «.

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики «.

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

Теплый пол от центрального отопления в квартире

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, интересуются, а можно ли делать теплый пол от центрального отопления в квартире?

Почему запрещено монтировать теплые полы в многоквартирных домах

Законодательством запрещается обустраивать дома подобными нагревательными системами, если эти действия дестабилизируют тепловой и гидравлический баланс между соседствующими квартирами по совместному стояку. Правительствами некоторых крупных городов (Москва, Санкт-Петербург, Екатеринбург и т.д.) приняты постановления о запрете монтажа водяных напольных систем в многоквартирных домах. Строительными нормами и правилами (СНиП) подобный способ обогрева квартир также не предусмотрен. При выявлении владельцу квартиры грозит административный штраф.

Почему теплые полы от центрального отопления нецелесообразны:

1. Врезка теплого пола в уже существующую систему приводит к нарушению температурного баланса всего стояка. Если это происходит на верхних этажах, «утрата градусов» может быть и не заметна, но с середины дома станет критической.
2. Трубы под полом – потенциальный риск аварии. При их повреждении затопит все нижерасположенные квартиры.
3. Получить высокую температуру теплоносителя в системе не получится, именно по причине общей подачи на стояк. Зимой такие полы будут чуть теплыми, а в период межсезонья, когда отопление еще не включили или уже отключили, в такой системе вообще смысла нет.
4. Качество и чистота теплоносителя в центральном трубопроводе всегда оставляли желать лучшего. Поскольку максимальный диаметр труб для ТП не превышает 24 мм, в течение 3-5 лет они засорятся, и тогда придется либо менять их, либо перекрывать систему и демонтировать. Понятно, что пробить (читай – прочистить) горизонтально расположенные трубы крайне тяжело.

При любом варианте в квартире многоквартирного дома гораздо более целесообразными являются электрические напольные отопительные системы. Но если вы все же склоняетесь к водяным, объясним, в каким случаях это можно сделать и как.

В каких случаях можно

На практике же можно делать теплые полы от центрального отопления в квартире при условии, что баланс водного потока не нарушается, и при этом соблюдаются условия дозирования тепловой энергии.

Способы подключения водяного нагревательного блока в квартире

Итак, решившись на проведение трубопровода от централизованного стояка с целью дополнительного утепления дома, необходимо выбрать схему запитки, благодаря которой вам удастся реализовать свои желания в реальность.

Последовательность сборки и врезки системы

Среди всего многообразия схем подсоединения дополнительного теплового источника к централизованной теплосистеме существует масса вариантов. Но хотелось бы выделить наиболее эффективные и распространенные из них.

Прямое подсоединение трубопровода к радиатору

Эта модель водяного напольного отопления является наиболее простой и дешевой. Для ее реализации дополнительно потребуется приобрести маломощную насосную станцию. Применение этого способа подсоединения конструкции исключает регулировку температурного режима в помещении.

Прямое соединение с использованием баланс-клапана на байпасе

Этот метод подключения немного схож с предыдущим, отличается лишь наличием балансирующего крана, который располагается между подающей тепло трубой и «обраткой». Благодаря байпасу можно снижать скорость потока теплоносителя в контуре, а значит, есть возможность некоторым образом регулировать температурный режим напольной поверхности. Такой метод подключения также отражается на общей температуре воды в системе централизованного стояка.

С использованием трехходовика

Подключив тёплый пол от центрального отопления по такой схеме, можно значительным образом сократить тепловой расход контуров. Терморегулятор позволяет в автоматическом режиме контролировать температуру в скрытом трубопроводе. Проще говоря, если ваша водяная установка потребляет большое количество энергии, то это повышает вероятность того, что в стояк будет попадать почти холодная вода. А это, в свою очередь, будет способствовать остыванию радиаторов в соседствующих сверху и снизу жилищах.

С запорным и двумя трехходовыми дросселями

Такой метод подключения теплых полов от центрального отопления является наиболее современным, поскольку в этом случае мы можем регулировать температуру теплового источника. Наличие двухходового вентиля исключает ситуации, при которых насосная система будет работать вхолостую, что, в свою очередь, может привести к перегреву аппарата и, как следствие, к его поломке. Недостатком такой схемы является высокие энергозатраты.

С выносным датчиком

Этот вариант имеет сходство с предыдущем способом подключения дополнительного теплового источника к централизованному отопительному стояку. Единственное отличие – наличие выносного датчика, который необходимо для контроля нагрева конструкции.

ВИДЕО: Как сделать теплые полы от центрального отопления

Какие трубы лучше выбрать?

Еще на стадии проектирования теплового узла, необходимо уделить особе внимание непосредственно самому теплоносителю.

Существует несколько видом материала, которые можно использовать для обустройства водяного нагревательного блока:

Сшитый полиэтилен

Этот материал известен высоким коэффициентом устойчивости на сжатие, что провоцирует термическая усадка. Благодаря такому свойству температура теплоносителя может достигать практически кипятка. При этом рекомендуемая температура теплоносителя составляет +31…+35 0 С, что гарантирует сохранность трубопровода в течение минимум 50 лет.

Полипропиленовый состав

Для организации напольной системы тоже не самый идеальный вариант. Проблема заключается в высоком радиусе изгиба – для любой схемы трубы придется изгибать под определенным углом, что не получится сделать с полипропиленовой основой. Если есть опыт сваривания полипропиленовых труб, тогда вся система получится качественной и надежной. Если таковой опыт отсутствует, лучше не рисковать.

Медь, нержавейка

Труба из таких материалов не зря в советские времена считались единственно верным вариантом для прокладки холодного и горячего трубопровода. Минимальный срок эксплуатации составляет 70 и более лет, они мало поддаются коррозии, отлично работают на сжатие, хорошо проводят тепло. Но итоговая стоимость материала очень высока, поэтому их сегодня крайне редко используют не только для частных отопительных систем, но и в городском хозяйстве.

Металлопластик

Металлопластиковые трубы по сравнению со всеми другими материалами, кроме нержавейки и меди, отличаются наиболее высокими эксплуатационными характеристиками, включая значительные нагрузки, устойчивость к термическими расширениям. При этом производителя заявляют о минимальном сроке эксплуатации в 50 лет. Расчетный показатель – 30 лет.

Подводим итоги

Хотелось бы отметить, что напольную обогревательную установку, которая запитана от центральной магистрали, можно собрать своими силами. И если же вы задались такой целью, то желательно соблюдать предварительно подготовленную схему и не вносить в нее свои коррективы с целью улучшения работы узла. В противном случае вам не удастся добиться эффективной работы конструкции. Безусловно, это не касается тех людей, которые профессионально занимаются подобными работами.

При наличии финансовых возможностей, вам будет проще и быстрее обустроить свое жилище электрическими тепловыми источниками, которые, быть может, требуют затрат на оплату счетов по электроэнергии, но вместе с тем обеспечивают равномерный и, что немаловажно, регулируемый температурный режим.

Монтаж подобного блока требует знаний и практических навыков. Неграмотно собранная и настроенная конструкция может привести к низкой эффективности распределения тепловой энергии.

Вот, собственно, и все тонкости подсоединения скрытого теплового узла к общему стояку. Следует помнить, что применение такой системы – незаконно, а посему, при возможности, необходимо сделать ее максимально скрытой.

Надеемся, наши советы помогут вам обустроить свой дом надежным и эффективно функционирующим отопительным элементом.

ВИДЕО: Монтаж теплого водяного пола

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов — лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Вот и все особенности подключения водяной конструкции теплого пола. Нужно не забывать, что использование такой системы является незаконным, поэтому при возможности, нужно сделать ее незаметной для проверяющих органов. Оставляйте ваши комментарии, тем более, что тема для обсуждения очень интересная. И напоследок, видео подключения через отдельный теплообменник — так сказать, самая идеальная схема монтажа:

Материалы По Теме:

Обзор сервопривода для теплого пола – принцип работы и советы по установке

Трубы из сшитого полиэтилена для теплого пола – полный обзор изделия

Как провести расчет теплого водяного пола – важный этап при проектировании системы

Источники: http://polspec.com/teplyy-pol/kak-sdelat-teplyy-pol-ot-tsentralnogo-otopleniya-v-kvartire.html, http://www.portaltepla.ru/tepliy-pol/teplij-pol-ot-centralnogo-otopleniya-v-kvartire/, http://polprofy.ru/teplyj-pol/vodyanoj/ot-centralnogo-otopleniya-v-kvartire.html

pol-v-dome.ru

Комбинированная система отопления. Радиаторы и теплый пол, схема

Создание комфортного микроклимата – главная задача любого типа отопления. В нашей стране длительное время отопление делалось традиционными способами – печками и твердотопливными или газовыми котлами. Сегодня все более популярными становятся системы теплых полов, они имеют несомненные преимущества перед традиционными способами обогрева помещений. Но есть у них, к сожалению, и существенные недостатки, не позволяющие считать такой метод полностью универсальным. Умелое и технически обоснованное сочетание традиционных технологий с современными позволило создать лучший метод обогрева помещения – комбинированный.

Радиаторы и теплый пол

Содержание статьи

Где можно использовать комбинированные системы отопления

Комбинированные системы отопления имеют технические особенности, ограничивающие сферы использования. Каким требованиям должны отвечать помещения?

Наличие водяного отопления

Это главное условие монтажа. Системы теплых полов можно подключать двумя способами.

1. К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
2. Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, теплые полы можно использовать для незначительного обогрева помещений в случае кратковременного или незначительного понижения температуры на улице.

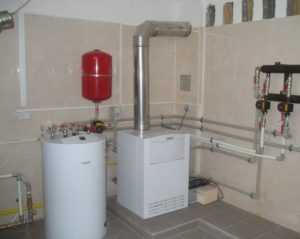

Отопительные котлы

В многоквартирных домах имеются свои индивидуальные требования: существующая инженерная система отопления должна позволять подключать отопление полов, требуется разрешение на монтаж оборудования от управляющих организаций.

Соответствие электрических коммуникаций новым показателям по мощности

Условие касается только тех случаев, когда в качестве дополнительного обогрева помещения используются электрические полы. Мощность квадратного метра нагревательных элементов колеблется в пределах 150–200 Вт, с учетом площади помещений суммарная мощность достигает больших значений. Не все электрические проводки выдерживают значительное увеличение нагрузки, кроме того, нужно монтировать отдельную предохранительную электрическую арматуру.

Электрический теплый пол

И еще одна проблема. В некоторых случаях для подключения потребуется разрешение владельцев электрических сетей. А выдают они его не всегда, нередко отказывают под различными предлогами: не позволяют технические возможности трансформаторной подстанции, не приспособлены воздушные и кабельные линии и т. д.

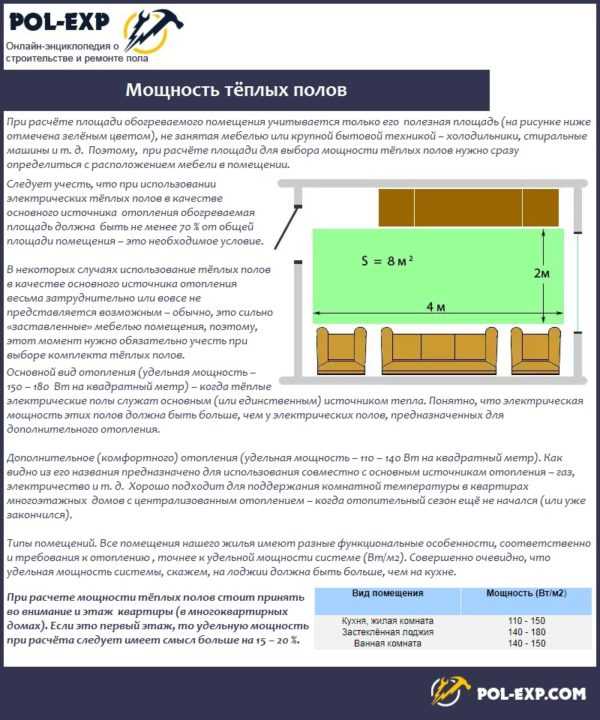

Мощность тёплых полов

Требования к напольным покрытиям

Несмотря на то что производители рекомендуют устанавливать системы обогрева пола на все виды финишных покрытий, теплотехники и профессиональные строители имеют другое мнение. Какие реальные ограничения выдвигают специалисты?

1. Показатели теплопроводности финишного покрытия. Чем выше теплопроводность, тем быстрее передается тепловая энергия от теплоносителей в помещение, тем меньше потери, тем эффективнее обогрев пола. С учетом этих базовых данных теплые полы рекомендуется монтировать под керамическими плитками, искусственным камнем, обыкновенным без утеплителей линолеумом. Соответственно, системы под деревянными и утепленными финишными половыми покрытиями монтировать нецелесообразно.

   Теплый пол рекомендуют укладывать под плитку

2. Материал изготовления половых покрытий. Не рекомендуется подогревать полы из штучного паркета, клееных и натуральных досок. Кроме низких параметров теплопроводности, эти материалы крайне негативно реагируют на высокую температуру и колебание влажности. Пиломатериалы неизбежно рассыхаются, в них появляются трещины. Половые покрытия приходится часто менять, а это большие финансовые потери.

   Штучный паркет — не лучшее финишное покрытие для теплого пола

Еще одно предостережение. Системы подогрева должны постоянно контактировать с холодным воздухом, за счет конвекции происходит теплообмен и одновременно исключается перегрев оборудования.

Не стоит устанавливать дополнительный обогрев в помещениях с большим количеством мебели, стоящей непосредственно на полу или комнатах, где в дальнейшем может меняться их расположение.

Оптимальный вариант – предусмотреть возможность комбинированной системы отопления на стадии проектирования здания. В случае установки оборудования в эксплуатирующихся помещениях лучше получить консультацию у специалистов, узнать о необходимых разрешениях и только после этого приступать к установке различных систем и дополнительного оборудования.

Лучше всего проектировать систему отопления на стадии строительства дома

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Тип котла	Технические параметры
Газовый	Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.
Электрический	Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.
Твердотопливный	Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

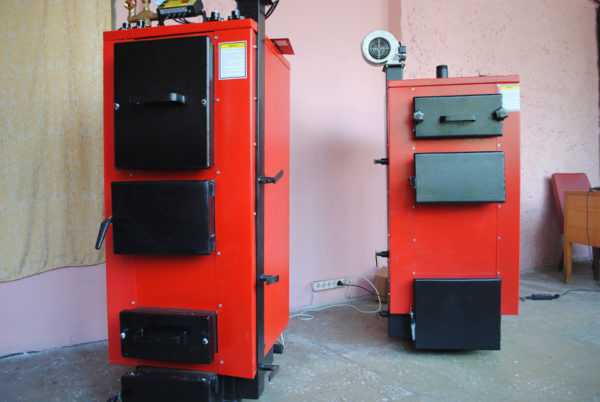

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

Важно. Для твердотопливных котлов есть один важный показатель. Температуры дыма на выходе их дымохода не может быть ниже +120°С, при таких условиях трубы не забиваются. Ни один из существующих твердотопливных котлов не удовлетворяет это требование.

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

Отопительные радиаторы

Технические параметры отопительных радиаторов оказывают заметное влияние на эффективность всей системы.

Вид радиаторов	Технические и эксплуатационные параметры
Чугунные	Традиционные, но устаревшие элементы, имеют большие размеры и вес. Выдерживают рабочее давление до 10 атм., тестовое более 15 атм. Срок службы – не менее 50 лет, есть возможность изменять количество секций одной батареи. Совместимы со всеми стандартными трубопроводами, теплоотдача в пределах 120 Вт, но этот показатель может существенно изменяться в зависимости от количества слоев краски и толщины пыли. Минусы – некрасивый дизайн, особенности технологического процесса производства не позволяются создавать современный внешний вид.
Алюминиевые	Имеют небольшой вес и большую теплоотдачу. Рабочее давление до 12 атм., имеют более современный дизайн. Количество секций может изменяться с учетом размеров помещений. По стоимости существенно превосходят чугунные.
Биметаллические	Основной металл – алюминий, трубки из стали (повышается устойчивость к высокому давлению). Самые дорогие радиаторы, имеют отличный дизайн.
Стальные (панельные)	В настоящее время применяются довольно редко. Преимущества – невысокая стоимость. Недостаток – велика вероятность появления протечек в некачественных сварных швах, небольшая площадь теплопередачи. Еще один недостаток – стальные радиаторы имеют стандартные размеры.

Практический совет. Выбирайте радиаторы с самой большой площадью обогрева, все остальные преимущества – рекламные ходы производителей. Коэффициент всех без исключения металлов и сплавов почти одинаковый, незначительная разница никакой заметной роли не играет.

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

1. По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.

   Укладка пенополистирола



   Разводка труб

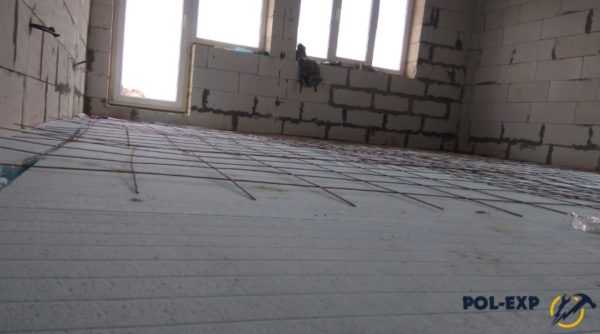

   Укладка сетки



   Крепление трубы к сетке

2. Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.

   Маты IPS, укладка



   Маты для теплого водяного пола

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

• с последовательным соединением водяного насоса и двухходовым термоклапаном;
• с последовательным соединением водяного насоса и трехходовым термоклапаном;
• с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
• с параллельным присоединением водяного насоса, термоклапан двухходовой;
• водяной насос подсоединен параллельно, термоклапан трехходовой.

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

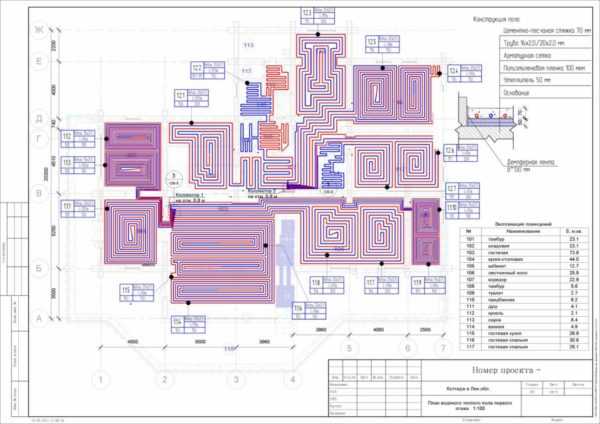

Разводка труб для радиаторов и теплого водяного пола

Видео — Комбинированные системы отопления и их подключение

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

Монтаж электрического подогрева пола в комбинированной системе отопления

В дополнение к основной системе отепления будет устанавливаться теплый пол с электроподогревом под керамическую плитку. Мы уже упоминали, что это оптимальный по всем показателям вариант. Принимаем во внимание, что слой теплоизоляции уже установлен.

Инструменты для работы

Шаг 1. Подсчитайте площадь помещения и купите систему теплого пола. Конкретная марка не имеет значения, все ответственные производители выпускают товары с похожими техническими характеристиками. Проверьте комплектность оборудования, изучите прилагаемую инструкцию.

Комплект теплого пола

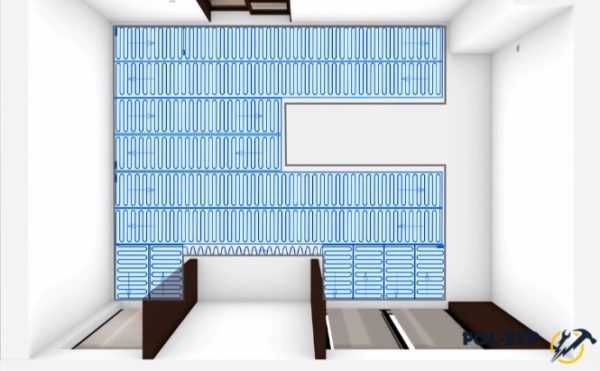

Шаг 2. Нарисуйте схему помещения с учетом расположения мебели и крупногабаритной бытовой техники. Продумайте раскрой отопительных пластин.

Схема помещения

По схеме будут уложены нагревательные элементы

Важно. Перед тем как начинать разрезать маты, ознакомьтесь с рекомендациями производителей. Неправильное разрезание может их полностью испортить.

Шаг 3. Подготовьте отверстие в стене под пульт управления системой, оно может располагаться в любом удобном месте. Но следует попытаться уменьшить расстояние от разводки для запитки, во время определения места монтажа пульта управления продумайте способ подключения питания. Одновременно сделайте канавки для подвода кабелей и датчика. Работать можно при помощи электрического перфоратора или вручную зубилом и молотком.

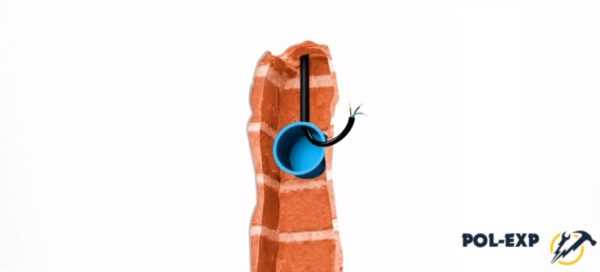

Штроба и коробка

Шаг 4. Временно при помощи гипсового раствора закрепите коробку пульта, подведите к ней гофрированные шланги электрических кабелей и установки датчика температуры. При этом имейте в виду, что датчик не может располагаться непосредственно у нагревающих элементов, такое положение будет искажать измерения.

Укладка гофрированных шлангов с датчиками

Штроба заделана раствором

Шаг 5. Уберите с поверхности пола пыль и строительный мусор. Для увеличения прочности поверхности стяжки можно ее прогрунтовать, выбирайте составы глубокого проникновения.

Нанесение грунтовки

Шаг 6. С учетом предварительно нарисованного эскиза раскладки нагревательных элементов разрежьте их и положите на основание. Работы выполняйте очень внимательно, не повредите токопроводящие элементы.

Укладка и разрезание нагревательных элементов

Полотно развернуто, продолжается укладка. Общий провод не поврежден

Практический совет. Если на участок пола нельзя уложить провода в сетке, то их можно растянуть волнообразно и зафиксировать положение скотчем.

Провод зафиксирован скотчем

Шаг 7. Присоедините к концевикам контакты для подключения питания. Для того чтобы концевики не выступали над плоскостью пола, под них нужно сделать небольшие углубления.

Подключен провод. В подложке сделано углубление

Шаг 8. Подведите кабели питания к коробке пульта управления. Рекомендуется их прокладывать под плинтусами, в этих местах они не будут перегреваться.

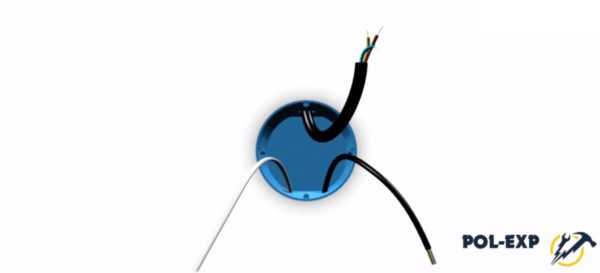

Кабели подведены к коробке

Шаг 9. Установите в гофрированную трубу датчик температуры и заведите его провод в коробку.

Шаг 10. При помощи тестера проверьте надежность и правильность всех соединений. Помните, что по европейским стандартам цвет изоляции провода заземления желтый с зеленой продольной полосой. Сопротивление изоляции должно быть не менее 10 мΩ, прозвоните ее омметром.

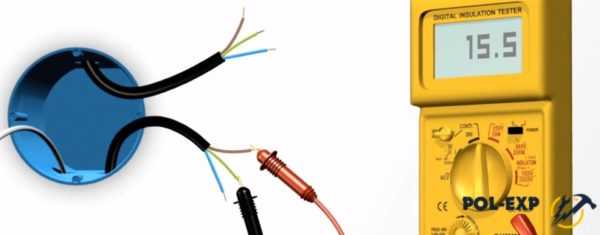

Проверка тестером

Проверка омметром

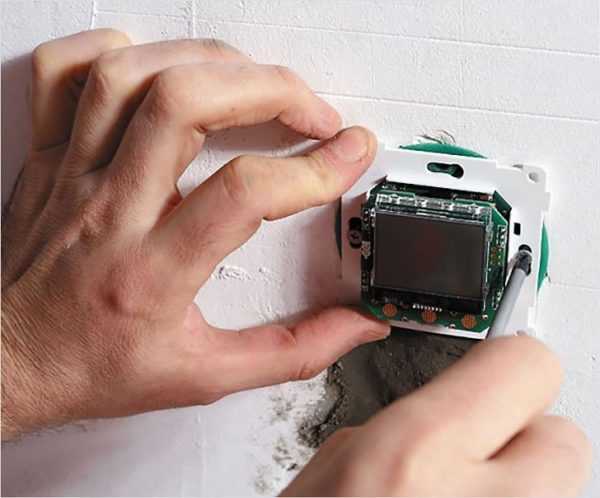

Шаг 11. Согласно прилагаемой схеме подключите все провода к пульту управления. На короткое время подайте питание и проверьте работоспособность всех элементов, отключите питание, подождите, пока нагревательные элементы полностью остынут.

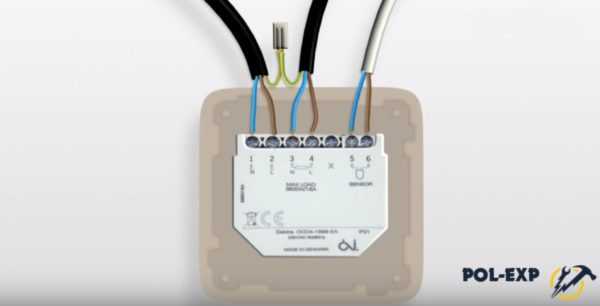

Подключение терморегулятора

Шаг 12. Закройте систему тонким слоем наливного пола.

Заливка наливного пола

Пол отделан керамической плиткой

Включение комбинированной системы делайте в зависимости от температуры в помещении и климатических условий на улице.

Видео — Комбинированная система отопления. Радиаторы и теплый пол, схема

pol-exp.com
