Ролики для гранулятора своими руками – Гранулятор комбикорма бытовой — цена промышленных моделей, изготовление гранулятора своими руками по чертежам из мясорубки, видео

Содержание

Гранулятор комбикорма своими руками: чертежи, видео

Заводской станок для изготовления гранулированного корма стоит очень дорого. Оптимальным вариантом для фермеров-любителей будет устройство, выполненное своими руками. При соблюдении инструкции агрегат можно изготовить самостоятельно без каких-либо проблем. Конструкция очень проста. Можно соорудить как электрический, так и ручной гранулятор.

Вводная часть

На сегодняшний момент домашние умельцы конструируют различные бытовые приборы, облегчающие уход за хозяйством. Например, к токарному станку можно приделать двигатель от старой стиральной машины. Из мясорубки можно соорудить гранулятор. Самодельное приспособление из-за больших нагрузок не сможет сжимать сложные предметы. Может не выдержать бытовой двигатель или отломаться шток. Поэтому такую конструкцию рекомендовано использовать для:

  • Смешивания зеленого корма и целебных трав для кроликов;
  • Создания комбикорма для остальных любимцев.

Бытовой аппарат комбикорма

Данную конструкцию можно легко и быстро изготовить своими руками.

Особенности конструкции

Чертежи в программе «Компас 3D»:

Бытовой гранулятор (схема):



Пошаговая инструкция

  • Необходимо сварить станину. Конструкцию следует изготавливать из уголков;
  • Основанием устройства будет служить ящик. Его сваривают из подготовленных листов. В устройстве должны быть высверленные отверстия большого диаметра. Отверстия должны быть идентичны матрице. В таких устройствах в любой модели предусмотрен оптимальный диаметр, подходящий для будущей конструкции. Отверстия должны располагаться вверху грани. В них будет помещаться исходный продукт: зеленый корм, ветви плодовых деревьев, травяная мука, различные комбикорма.
  • По диаметру высверленного отверстия необходимо укрепить бортики. Их высота должна быть равна 7-10 см внизу короба в его грани необходимо высверлить отверстие, предназначенное для вращения вала. Сбоку короба необходимо вырезать квадрат. Из такого отверстия будет происходить выход конечной продукции. Внизу можно установить небольшую емкость;
  • Вал вращения устанавливается в ящике при помощи системы гаек. Матрицу необходимо прикрепить к валу вращения так, чтобы ее основная поверхность совпала с гранью конструкции;
  • Ящик необходимо закрепить на станине. Также к устройству крепится электрический мотор. Мотор и вал соединяется при помощи ременной передачи;
  • Для помещения исходного материала необходимо изготовить раструб из жести. Например, такой конструкцией может быть металлическое ведро без дна. Раструб устанавливают вверху ящика на входном отверстии;
  • На матрицу рекомендуется тщательно закрепить каток.

Аппарат с самодельной матрицей

Используемые материалы

Для производства конструкции понадобится:

  • Мощный двигатель;
  • Вращательный вал;
  • Листы из жести;
  • Углы;
  • Крепежные болты;
  • Сварочный агрегат;
  • Линейка;
  • Штангенциркуль;
  • Болгарка;
  • Гаечные ключи;
  • Перфоратор;
  • Фломастер.

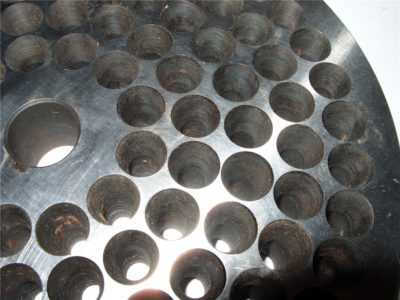

Матрица и ролики для катков

Для изготовления потребуется диск толщиной более 2 см. Диаметр разрешено использовать любой. Важно учесть, что чем больше диаметр диска, тем будет выше показатель производительности. К примеру, при изготовлении 300 кг комбикорма за 60 минут необходимо выбирать диск 50 Ø см. при этом мощность двигателя должна быть не менее 25 кВт. Для устройства с наиболее низкой производительностью можно выбрать матрицу 25-35 Ø см.

На вале редуктора необходимо замерить параметр сечения. Затем при помощи сверлильного станка или дрели в центре диска следует просверлить отверстие. Рекомендуется выполнить паз. Благодаря этому посадка будет жесткой. Для выхода паллет и сжатия гранул следует просверлить несколько конусовидных отверстий. Важно учесть, что шестеренки или ролики должны быть идентичны поверхности матрицы. Затем шестерни аккуратно прикладывают к валу. При помощи муфты вал вращения с шестеренками должен крепиться к валу редуктора. Расположение должно быть перпендикулярным.

Корпус из цилиндра

Корпус разрешено изготавливать из покупной трубы из жести. Для этого необходимо подобрать нужный диаметр. Также ключевую роль играет выбранный материал. Рекомендовано изготавливать корпус из 2-х составляющих. В часть вверху нужно будет закладывать опилки или комбикорм. Материал будет проходить через матрицу и ролики. В часть внизу будет поступать готовый спрессованный материал. Через высверленное отверстие в емкость начнут высыпаться готовые гранулы.

Диаметр корпуса должен подбираться так, чтобы матрица вверху конструкции могла вращаться свободно. Следует оставить небольшой зазор между этими двумя составляющими. Внизу цилиндра необходимо прорезать квадрат. Металлический лоток приваривают к конструкции.

Особенности сборки

  • При помощи подшипников и муфты внизу конструкции закрепляют редуктор. К двум частям следует приварить ушки. При помощи болтов следует соединить две части корпуса. Такая конструкция будет очень удобной. С ее помощью можно легко вычищать застрявшие частички материала. Ролики и матрица устанавливаются уже в готовое приспособление.
  • Раму сваривают из углов или швеллера. Ее устанавливают на сам гранулятор. Устройство следует прикрепить к станине. При помощи крепежных болтов делают жесткое крепление. Сюда же устанавливают электрический двигатель. К выходному валу присоединяют редуктор. После того, как все детали были закреплены – на конструкцию из распылителя наносят краску по металлу. Агрегат необходимо окрашивать целиком с внешней стороны. После того, как краска высохнет – производят первый запуск.

Принцип функционирования

Созданный гранулятор, выполненный своими руками, может работать бесперебойно. Кормом можно обеспечить все поголовье. Такой генератор подходит как для небольших ферм, так и для крупных компаний. Принципом функционирования является синхронное вращение диска с шестеренками. Матрица должна вращаться при помощи жесткого крепления диска. Также вращению помогает привод редуктора. Вес попадает в сквозные отверстия. При этом материал сжимается. В итоге в емкость попадают готовые сжатые гранулы.

Собственными руками из мясорубки

Принцип изготовления такого генератора считается очень простым. Следует поменять местами нож и матрицу. В шнек разрешено ввинчивать крепежные болты. Для устройства с мотором потребуется ременная передача. Чтобы шнек лучше сжимал материал или твердые частицы – необходимо создать маховик. Он будет передавать шнеку свою энергию. Если частицы застрянут, то временная передача провернется. Ременной привод подбирают таким образом, чтобы шнек вращался с небольшой скоростью. Двигатель наоборот – должен вращаться быстро.

Разрешено изготавливать гранулятор из редуктора «Лады». Широкая шестерня и корпус устройства отлично подходит для будущей конструкции.

Необходимые материалы

  • Верстак или ровная устойчивая поверхность;
  • Токарный станок;
  • Резиновый коврик под ноги рядом со станком во избежание утечки электричества;
  • Мясорубка;
  • Сверло;
  • Чтобы снизить количество оборотов и увеличить мощность, необходимо снизить передаточное число. Для этого потребуются шкивы в количестве двух штук 1:2;
  • Для матрицы потребуется болванка толщиной 3-7 см;
  • Для присоединения двигателя к мясорубке потребуется ремень. В случае заедания устройства ремень должен пробуксовывать. Поэтому использовать зубчатый материал запрещается;
  • Также потребуется электродвигатель. Его можно использовать от старых домашних приборов. Рекомендовано использовать устройство на 220 вольт. Такие вещи наиболее практичные. Устройства на 380 вольт выгодные в финансовом плане, но менее мощные.

Пошаговая инструкция:

Создание чертежей

В первую очередь создаются чертежи. Для изготовления необходимо снять точные параметры сетки. Матрица должна изготавливаться с теми же параметрами. При ее создании важно учитывать факт — матрица должна примыкать к червячной передаче. Из-за этого участок такого устройства должен находиться в пониженном состоянии. Если в результате процесса ребра будут мешать – их осторожно удаляют. К верстаку устанавливают пресс. Устройство закрепляют крепежными болтами. В устойчивых ножках просверливают отверстие.

Изготовление матрицы

Крышка

Под изготовленную матрицу потребуется другая крышка. Предыдущая может быть слишком толстой. Вытачивать крышку необходимо с припуском. Делается такая процедура для того, чтобы при увеличении толщины матрицы можно было использовать старый материал. В ином случае крышку придется изготавливать заново. На готовую крышку наваривают кусочки проволоки. Диаметр проволоки должен быть 6 мм. Также разрешено нарезать канавки болгаркой. В этом случае она легко закручивается руками.

Нож для пеллет
  • Разрешено применять несколько версий:
  • Нож не понадобится;
  • При изготовлении устройства понадобится тонкий болт. На него накручивается нож;
  • В шнеке мясорубки следует просверлить отверстие. Туда закладывается ввертыш. На конце устройства закрепляется нож.
Установка шкивов

Устройства крепятся аккуратно, симметрично устройству. Их можно качественно закрепить. При помощи них будет передаваться движение к приводному ремню.

Натяжка ремня и необходимый расчет установки двигателя

Натягивать ремень следует с учетом буксовки. Клапан может заедать. Необходимо рассчитать такое расстояние, чтобы в случае заминки двигатель не сгорел.

Пусконаладка и доработка механизма

Гранулированный корм своими руками

Комбикорм в гранулах считается очень калорийным. Благодаря такой пище поголовье быстро набирает вес и крепнет. С гранулами проще всего работать. Самым бюджетным способом является приготовление материала своими руками. Для изготовления такого материала потребуются следующие предметы:

  • Дробилка, предназначенная для твердого зерна;
  • Бензиновый триммер – мотокос;
  • Гранулятор;
  • Дробилка для соломы;
  • Шнековый маслопресс;

Для дробления материала потребуется мясорубка. Также разрешено применение дрели. Ее можно применять для перемешивания цемента. Рекомендовано приобрести экструдер. Благодаря такой конструкции можно качественно и в быстрый срок заготовить большое количество корма. Для прессования материала в виде гранул можно применять специальный гранулятор. Прибор самостоятельно регулирует размер полученной продукции.

Во время перемешивания материала дрель рекомендуется накрывать. Благодаря этому корм не будет распыляться.

Достоинства корма в гранулах

  • Такой корм содержит сжатые части полезных растений. В них могут находиться зерновые отруби, силос, люцерна, зеленое сено;
  • Некоторые животноводы утверждают, что такой вид корма может заменить основное питание;
  • В таком корме должно содержаться большое количество клетчатки – свыше 18%;
  • Корм содержит 0,5-2,0% жиров, 13-15% белков, 20-25% растительных волокон;
  • Материал содержит антиоксиданты, весь ряд витаминов, полезные минералы, протеин;
  • При употреблении гранулированных добавок в большом количестве особи намного быстрее крепнут и набирают массу тела;
  • Особенно полезны гранулы в зимний период. В это время животные могут восполнить недостачу полезных микроэлементов благодаря этому корму.
В свежем корме сохраняется большее количество полезных веществ. Со временем корм теряет необходимые микроэлементы и витамины.

Готовим своими руками

Способ №1:

  • 35% травяной муки или сена;
  • 25% овса или ячменя;
  • 20% макухи, производимой из подсолнечника;
  • 15% сухого гороха или молотой кукурузы;
  • 5% пшеничных отрубей.

Способ №2:

  • 30% ячменя;
  • 20% злаковой пшеницы;
  • 10% молотой кукурузы;
  • 10% макухи, производимой из подсолнечника;
  • 15% овса;
  • 15% сухого гороха.

Способ №3:

  • 19% овса;
  • 19% ячменя или молотой кукурузы;
  • 13% соевого шрота;
  • 5% рыбной или мясной муки;
  • 1% гидролизных дрожжей;
  • 0,5-1,0% морской соли;
  • 1% костной муки;
  • 15% пшеничных отрубей.
Все ингредиенты необходимо добавлять в строго указанной в рецепте пропорции.

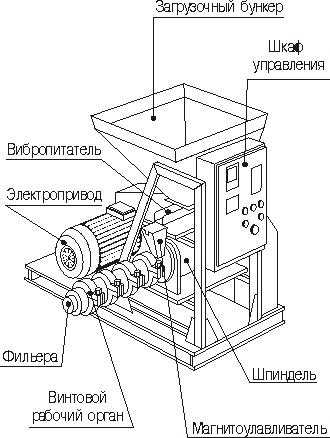

Шнековый гранулятор своими руками

Данный пресс можно применять не только для обеспечения кормом 1-2 животных, но и для запаса корма на весь зимний период. За 60 минут конструкция выдает 150-210 кг комбикорма. Количество выданного материала напрямую зависит от мощности и размеров гранулятора. Достоинствами пресса является высокая производительность. Также многие животноводы отмечают простоту конструкции. Для изготовления потребуется:

  • Корпус из металла или удлиненная труба;
  • Прут из металла 1 Ø см;
  • Болванка из антикоррозионного металла.

Полезные видео для изготовления гранулятора данного вида:



lubitelikrolikov.ru

из мясорубки для комбикорма, видео, пресс бытового, чертежи шнекового, самодельный

При изготовлении гранулятора своими руками первым делом стоит выбрать мотор Гранулятор, изготовленный в домашних условиях, позволяет обеспечить себя пеллетами из опилок для отопления частного дома, если ваш котел работает на твердом топливе. Пеллеты, изготовленные своими руками, – это не только экологически чистое топливо, но и отличный способ практически бесплатно обеспечить себя теплом. Возможность создавать пеллеты у себя дома, при условии, что рядом находится лесопилка – отличный способ утилизации отходов при производстве, и, соответственно, вашей экономии на дровах.

Принцип работы гранулятора

Изготовление гранул процесс, применяемый на многих производствах, в частности, для переработки полимеров. В крупном производстве используется экструдер, позволяющий создавать из полимеров, например, трубы.
При помощи такого устройства изготовление гранул получается автоматизированным и достаточно легким. Однако, в связи с дороговизной этого аппарата, многие предпочитают построить его самостоятельно. Принцип работы гранулятора, изготовленного своими руками, мало чем отличается от заводской версии – специальные ролики продавливают измельченное сырье через отверстия матрицы.

Гранулятор состоит из следующих элементов:

  • Опора и корпус;
  • Матрица с конусовидными отверстиями;
  • Зубчатые ролики или шнек;
  • Жестяные листы;
  • Резервуар для сырья;
  • Электродвигатель;
  • Редуктор;
  • Вал.

Перед тем как начать эксплуатацию гранулятора, стоит ознакомиться с принципом его работы, изучив инструкцию

Матрицу, ролики и шнек удобнее всего покупать отдельно, так как для их изготовления, как правило, требуются специальные станки и навыки обращения с таковыми. Продаются эти элементы по невысокой цене. В том числе, можно воспользоваться досками объявлений.

Грануляторы для комбикорма своими руками: этапы сборки

Главное в создании бытового кормогранулятора – правильно составить чертежи. Когда под рукой есть все необходимое, можно приступить к сборке. В создании этого механизма вам поможет канал: «Цирюльня хромого Йосипа», где вы найдете отличные советы по самодельному изготовлению различных устройств.

Разбиваем ее на следующие этапы:

  1. Свариваем основу для гранулятора. Она должна быть достаточно прочной, чтобы выдерживать все вибрации аппарата. Многие приделывают к ней колеса для удобства перемещения. А при желании, можно оставить ее неподвижной.
  2. Из уголков можно приварить каркас, который будет крепить корпус и электродвигатель.
  3. Корпус гранулятора выполняется из жестяных труб или ведер. Корпус делится на две части. В верхней части сырье подается на шнек (по принципу мясорубки) или на плоскую матрицу. А в нижней части располагаются уже гранулы.
  4. Для вывода гранул в нижней части корпуса устанавливается желоб.
  5. Под корпусом устанавливается редуктор, который можно снять с заднего моста старой Лады.
  6. К редуктору крепится электродвигатель.

Диаметр трубы корпуса должен быть таким, чтобы матрица могла свободно вращаться, но при этом зазор между ними был минимальным.

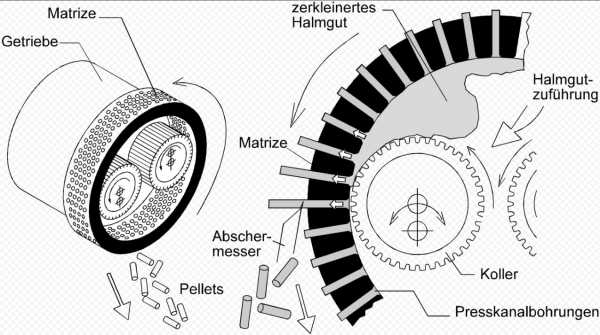

Существует еще цилиндрическая матрица, которая напоминает барабан стиральной машины, но плоская более популярна из-за своей надежности и простоты использования. Чтобы не возникала ржавчина, гранулятор снаружи обрабатывается краской для металла.

Гранулы из опилок: этапы производства

Проблемой при изготовлении пеллет из опилок в домашних условиях может стать потребность в дополнительном оборудовании. Вы можете собрать отличный пеллетайзер своими руками, но важно помнить о дополнительных этапах производства пеллет.

При работе с гранулятором нужно соблюдать правила техники безопасности

Схема этапов, через которые опилки проходят перед гранулированием:

  1. Крупное дробление. Опилки и щепки могут быть крупными и сырыми, то есть непригодными для изготовления пеллет. Поэтому первым этапом будет дробление. На выходе размеры древесных отходов не должны превышать 1,25 сантиметров в кубе.
  2. Второй этап – сушка. Опилки, которые лежали, например, под открытым небом могли подвергаться воздействию воды. Но даже если опилки складировались в специальных бункерах, уровень влажности для изготовления пеллет не должен превышать 8-13%.
  3. Следующий этап – мелкое дробление. Как правило, используются дробилки молоткового типа. На выходе размеры опилок не превышают 1,5 мм и 4 мм – для производственных низкосортных пеллет.
  4. Далее происходит само гранулирование. Для лучшего склеивания опилки увлажняют. Для мягких пород дерева используют воду, для твердых – горячий пар. Лучше всего склеиваются породы с высоким содержанием смолы.
  5. Пятый этап – прессование опилок. На этом этапе происходит само гранулирование.
  6. Теперь опилки нужно остудить, так как после процесса гранулирования, из-за давления, их температура может достигать 80-ти градусов. При такой температуре они легко крошатся.
  7. Отсеиваются опилки, которые не спрессовались, и, для удобства, гранулы фасуются.

Учитывая прохождение всех этих этапов, можно сделать вывод, что процесс изготовления пеллет в домашних условиях процесс достаточно трудоемкий.
Однако при использовании опилок, которые подходят по стандартам влажности и размеров, можно использовать только пеллетный гранулятор.

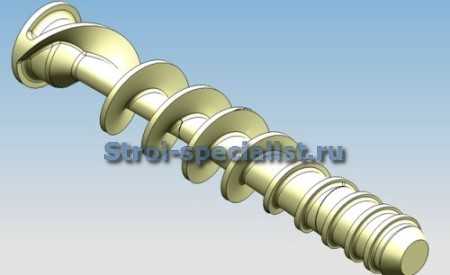

Шнековый гранулятор из мясорубки: компоненты

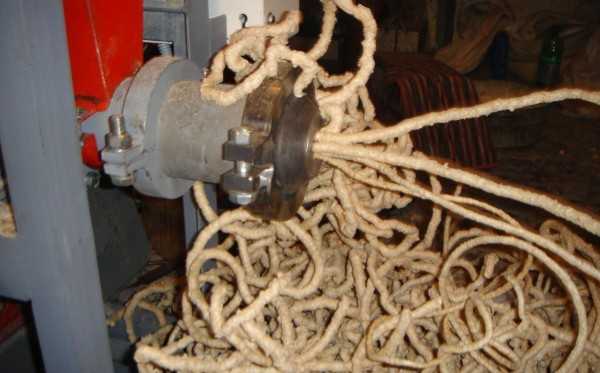

Если в вашем доме валяется без дела старая механическая мясорубка, то на ее основе может получится отличный самодельный шнековый гранулятор. К сожалению, на переработку твердого сырья она непригодна, но отлично подойдет для переработки травы и сена.

Чтобы создать гранулятор из мясорубки, потребуется:

  • Механическая мясорубка;
  • Матрица, изготовленная отдельно. Размеры гранул соответствуют размерам матрицы;
  • Нож для обрезания гранул;
  • Колесо для вращения шнека;
  • Ремень, соединяющий двигатель и колесо, вращающее шнек;
  • Два шкива для уменьшения/увеличения скорости вращения шнека;
  • Электродвигатель.

Колесо, которое вращает шнек, не должно иметь зубья, так как при затруднении работы механизма, ремень должен пробуксовывать.

Среди преимуществ шнекового гранулятора из мясорубки стоит отметить небольшую стоимость и компактность

Конечно, гранулятор из мясорубки не обладает достаточной мощностью, для создания пеллет, но вполне подходит для изготовления гранул из мягких кормов. Мясорубка в связке с электродвигателем станет отличным помощником для переработки травы и сена в гранулы. Это, в свою очередь, позволит лучше сохранить корм, а также эффективнее накормить мелкий скот и птиц.

Что можно гранулировать

Когда гранулятор уже готов к работе, уместно задать вопрос: что можно гранулировать? На больших заводах и утилизирующих станциях давно перерабатывают в гранулы пластик. В домашних условиях мы далеки от этих экспериментов.

При помощи грануляторов, сделанных своими руками, можно перерабатывать на корм и отопление следующие материалы:

  • Смеси прикорма для рыб;
  • Смесь измельченных круп для скота;
  • Траву;
  • Сено;
  • Солому для отопления;
  • Опилки и щепки;
  • Шелуху гречихи подсолнечника и риса.

Изготовление гранул из шелухи и соломы зерновых культур позволяет сельхозпредприятиям утилизировать отходы и производить экологически чистое топливо. Фермеров привлечет идея прессовать травяные гранулы для скота. Возможность утилизации опилок полезна деревообрабатывающим предприятиям.

Гранулятор из мясорубки своими руками (видео)

Создание гранулятора в домашних условиях позволит сэкономить на покупке заводской версии аппарата. Вы сможете использовать экологически чистое топливо для отопления вашего дома, не потратив ничего, кроме электроэнергии при создании гранул из опилок. Так как экологически чистое топливо и корм для скота являются востребованными на рынке, стоит задуматься об открытии собственного производства. Если вы ведете фермерское хозяйство, гранулятор поможет прокормить все поголовье, а излишки корма можно складировать или продать.


Добавить комментарий

teploclass.ru

Гранулятор своими руками — основные детали, этапы сборки

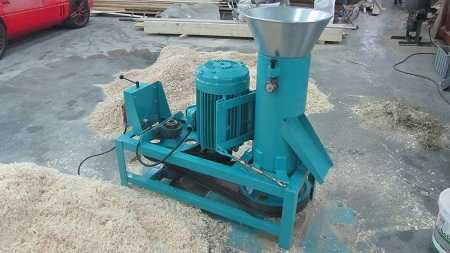

Гранулятор – оборудование, которое позволяет спрессовывать под высоким давлением измельченные или перетертые материалы в небольшие гранулы.

Область применения данного оборудования очень широка. Грануляторы могу использоваться как на линии переработки вторсырья, так и при производстве гранулированных кормов для животных. Если для промышленного использования (например, при переработке пластика или производстве пелет для твердотопливных котлов) рационально использовать грануляторы заводского производства — имеющие определенные характеристики и функции, то для небольшого фермерского хозяйства при малых объемах потребления гранулированных кормов приобретение дорогостоящей установки может быть очень накладно.

Принцип работы гранулятора для пеллет

Поскольку в современном мире экономия это одно из важных условий позволяющих мелким предпринимателям держаться на плаву, а разница в стоимости обычного и гранулированного кормов ощутима – для современных фермеров вопрос о наличии собственного гранулятора становится ребром (гранулированный корм лучше хранится, а так же имеет ряд других преимуществ). Причем вопросом о том, как своими руками изготовить гранулятор задаются не только фермеры, но и практически каждый человек, который держит дома кроликов или птицу.

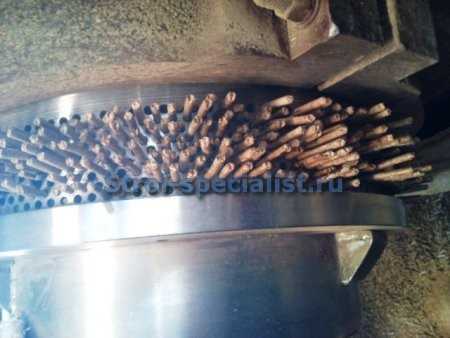

Принцип работы гранулятора заключается в том, чтобы продавливать подробленный корм через цилиндрические отверстия металлической матрицы при помощи прессующих роликов.

Так же существуют грануляторы, в которых продавливание сквозь матрицу происходит с помощью шнека.

При прессовке измельченного корма, в него можно добавлять витамины и прочие профилактические средства, необходимые животным. Получаемый гранулированный корм намного лучше сохраняет свои свойства, его удобно хранить и транспортировать. Если необходимо кормление животных определенными порциями, лучше, чем гранулированным кормом порцию определить не удастся.

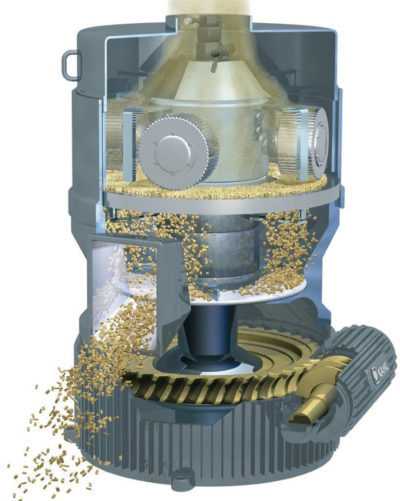

Устройство гранулятора

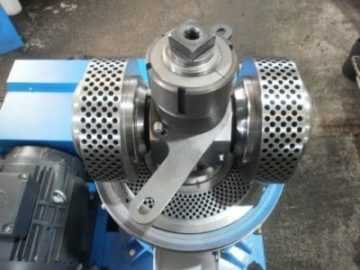

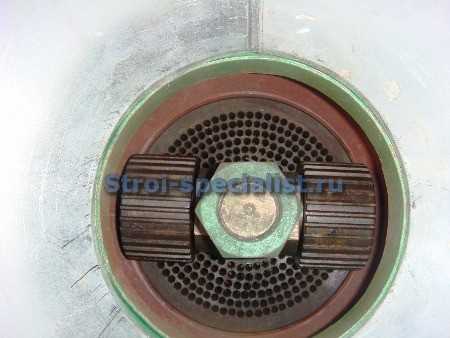

В этой статье мы с вами будем говорить о грануляторе с прессующими роликами. Существует два варианта исполнения таких грануляторов. Первый, это когда в основной рабочей паре – плоская матрица и ролики, продавливание происходит за счет вращения роликов.

Во втором случае вращающий момент придается самой матрице, а ролики закреплены на неподвижной оси в раме гранулятора.

В обоих случаях продавливание происходит за счет попадания материала под валки, которые плотно прилегают к поверхности матрицы.

Давайте подробнее рассмотрим вариант, который наиболее подходит для самостоятельного изготовления гранулятора – второй вариант. На рисунке ниже представлена схема одного из заводских грануляторов подобного плана.

Можно немного подробнее рассмотреть данную схему. Передача вращающего момента на плоскую матрицу происходит при помощи зубчатой передачи с пересекающимися осями. Вращающий момент передается от зубчатой шестерни расположенной на ведущем валу  (получает привод посредством цепной или ременной передачи, от электродвигателя) на зубчатый венец, который крепится на валу, на который устанавливается плоская матрица. Вся эта конструкция монтируется в корпусе.

Поскольку мы с вами не работаем на токарном заводе и даже не имеем токарного станка у себя в гараже, будем выкручиваться из того что есть. Главное, что данная схема дает представление о конечном варианте и не важно, какой вид он будет иметь, главное чтобы работал.

Подготовка основных узлов гранулятора, сборка

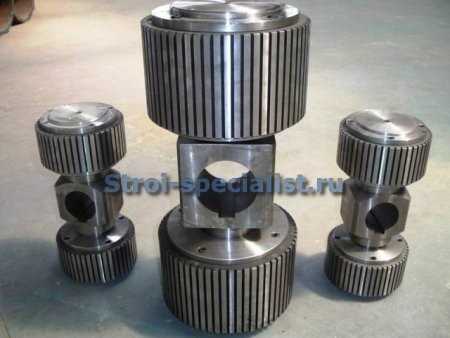

Основные рабочие элементы гранулятора — ролики и матрицу конечно можно попытаться изготовить самостоятельно, но проще будет приобрести уже готовые с необходимыми вам параметрами. Они продаются по достаточно доступным розничным ценам.

Другое дело – это соорудить корпус для самодельного гранулятора, да и к тому же, найти зубчатую передачу, которая подходила бы по размерам будет не так-то просто. В любом случае, при создании корпуса, отталкиваться необходимо от найденной вами зубчатой передачи и, если у вас в наличии таковой нет, поиски можно начать с ближайшей автомобильной разборки или попытаться найти еще где-нибудь. На фотографии ниже можно увидеть зубчатую передачу, которую удалось найти одному умельцу, правда фото с уже приваренными на нее цилиндрическими деталями корпуса и смонтированными плоской матрицей и роликами.

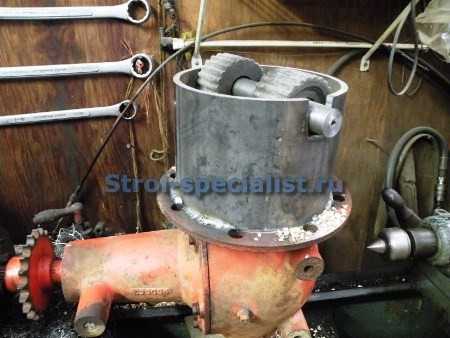

После того, как основные узлы смонтированы на зубчатую передачу, необходимо для будущего гранулятора подобрать подходящий эл. двигатель и сварить жесткую раму, на которой он будет крепиться вместе с зубчатой передачей в сборе. Конструкция может выглядеть, как на фото ниже.

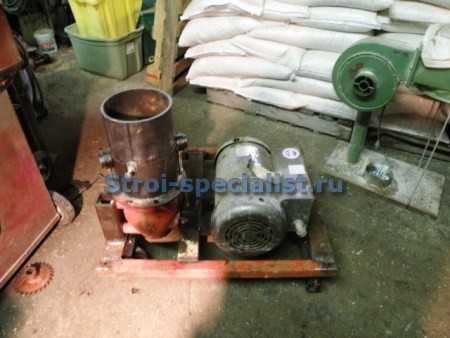

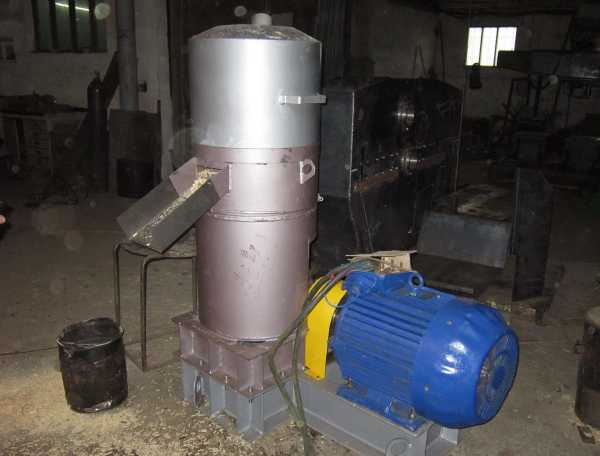

В принципе, это уже практически готовый гранулятор, на который осталось поставить ременной или цепной привод, сделать лоток для гранул и воронку для загрузки материала.

Вышеописанный пример базируется на зубчатой передаче с пересекающимися осями (угловая передача), но это не принципиально. В своем грануляторе вы можете использовать обычный ременной или цепной привод, в котором ось ротора эл. двигателя и ось вала, на который устанавливается плоская матрица – параллельны друг другу и находятся в одной плоскости. При таком решении вам просто будет необходимо установить двигатель не в горизонтальном, а в вертикальном положении.

Как видите,  изготовление гранулятора – это вполне осуществимая задача. Необходимо только определиться с подходящим решением и приняться за его реализацию.

Теперь предлагаем посмотреть видео, демонстрирующее сборку гранулятора:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

ролики для гранулятора своими руками Видео

2 г. назад

Устройство роликов для гранулятора с плоской матрицей. http://chertegnik.ru/detali/525-matrica-dlya-granulyatora-chertezh.html.

2 г. назад

ВСЕМ СПАСИБО ЗА ПРОСМОТР!!! ALL THANKS FOR WATCHING!!! Матрица и ролики для гранулятора под заказ! Matrix and rollers for the granulator…

2 г. назад

ВСЕМ СПАСИБО ЗА ПРОСМОТР!!! ALL THANKS FOR WATCHING!!! №18 Гранулятор комбикорма отАдоЯ! Ролики гранулятора размеры!…

4 мес. назад

0669264862 или 0713138492 мой вк https://vk.com/id99739677 мой сайт http://ser-kich.etov.ua/ моя почта [email protected].

4 г. назад

Изготовлением матриц я уже не занимаюсь Как сделать матрицу для грануляторов. Краткий рассказ по просьбе…

2 г. назад

ВСЕМ СПАСИБО ЗА ПРОСМОТР Гранулятор комбикорма с подвижными роликами! Feed pelleting with moving rollers!

1 г. назад

Мой номер телефона My phone number +380660155216 Viber ВСЕМ СПАСИБО ЗА ПРОСМОТР!!! ALL THANKS FOR WATCHING!!! Гранулятор на заказ …

4 мес. назад

0669264862 или 0713138492 мой вк https://vk.com/id99739677 мой сайт http://ser-kich.etov.ua/ моя почта [email protected].

9 мес. назад

Притирка на спец роликах.

2 г. назад

Created by VideoShow:http://videoshowapp.com/free.

6 г. назад

производство матриц для пресс-грануляторов. видео с завода в Дании. Подробнее на сайте http://budetteplo.ru/

12 мес. назад

Обичайка, ролики для грануляторов Фермер, Фермер-2 и Фермер-3.

4 мес. назад

Для производства пеллет из опилки , изготовил более мощные ролики и вал гранулятора. Теперь диаметр ролика…

7 г. назад

Матрицы(Наружный диаметр -490мм, внутренний — 125мм) и ролики — до указанных грануляторов. Изготовление различ…

4 г. назад

Детальное описание и технология изготовления шнекового гранулятора своими руками!!! Данная часть о том…

10 мес. назад

Нужен гранулятор ? +380 95 30 95 283- Николай. Практически каждый человек задает вопрос : » Какой гранулятор лучше…

turprikol.com

Гранулятор своими руками (для комбикорма)

Содержание

Гранулятор — универсальный агрегат, незаменимый в любом хозяйств. С его помощью можно изготавливать корма, перерабатывать древесные, пластиковые и прочие отходы.

Конструкция гранулятора несложная, и при желании можно сделать аналог промышленной установки своими руками. В домашних условиях проще всего собрать гранулятор с шнековым принципом действия и плоской матрицей.

Зачем нужен гранулятор?

Иметь в хозяйстве свой персональный гранулятор – выгодно. Эти установки используют для утилизации остатков древесины и формирования пеллет для печи и котла. Популярны грануляторы для пластиковых отходов — полимер (полиэтилен, полипропилен, полистирол) превращается в мелкие катышки и вывозится на переработку.

На частном подворье самое популярное применение – превращение сыпучих кормов в пеллеты. Гранулирование устраняет повышенную влажность исходного сырья. Получившийся продукт лучше хранится, его удобнее транспортировать.

Большое достоинство переработанного в пеллеты корма – высокая плотность и соответственно большая питательная ценность в пересчете на массу. На гранулированный комбикорм переводят цыплят-бройлеров и прочую птицу, кроликов, свиней, лошадей, крупный рогатый скот.

Линия грануляции пластиковых отходов

Установка для гранулирования позволяет перерабатывать дробленное зерно, солому, сено, отходы кукурузы, шелуху подсолнечника. В процессе можно смешать корм с витаминными добавками и получить на выходе продукт повышенной ценности.

Гранулятор комбикорма бытовой работает с сырьем влажностью не более 15%. Возможно, перед помещением в установку корм необходимо будет просушить.
к меню ↑

Виды грануляторов

Самая распространенная перерабатывающая техника для комбикорма – пресс грануляторы. Простейшая модель представляет собой бункер, куда засыпается сырье, специальный вальцевой или шнековый пресс, рабочую матрицу. Пресс продавливает сырьевую смесь через матрицу, ножи отрезают необходимую длину. Готовый продукт попадает в контейнер для пеллет.

Рабочая матрица определяет размер будущих гранул. В промышленных устройствах можно получать пеллеты диаметром от 2 мм. Матрицы при необходимости можно менять, если молодняк подрос или в хозяйстве появились новые виды животных. В зависимости от типа практикуемого животноводства гранула может иметь следующий диаметр:

  • для птицы — около 5 мм;
  • для свиней –8-10 мм;
  • для крупного рогатого скота, лошадей –10-15 мм.

Продукт кормового гранулятора

Исходя из вида матрицы, различают:

  1. Пресс гранулятор с матрицей кольцевой (цилиндрической). Это старый тип грануляторов, где сырьевая смесь вдавливалась в отверстия перфорированного барабана с помощью вращающихся катков. На конце прессовального канала, с внешней стороны барабана, ножи отрезали необходимую длину гранулы. Матрицы такого типа дорогие, недолговечные, а само устройство обладает низкой производительностью.
  1. Пресс гранулятор с матрицей плоской. Конструкция представляет собой вал, на котором закреплен металлический диск с отверстиями. Зубчатые прижимные ролики продавливают массу сквозь отверстия. Данная система — современная, высокопроизводительная, может перерабатывать очень плотное сырье, непосильное кольцевой матрице, например, отходы переработки дерева твердых пород.

По типу используемого оборудования при прессовании гранулятор может быть шнековый и поршневой. В частных хозяйствах в основном используют первый. Поршень создает очень большое давление, а потому применяется, например, при утилизации пластика.
к меню ↑

Как сделать гранулятор самостоятельно?

Из всех устройств для получения пеллет своими руками проще всего сделать гранулятор шнековый. По сути это большая электромясорубка с двигателем, редуктором, к которому присоединяется шнековый вал и матрица из толстой металлической пластины.

Электродвигатель для работы прибора можно взять от ненужной техники. Чтобы сделать шнековый вал на гранулятор своими руками, на тело шнека по спирали наваривают стальной прут. С одной стороны оставляется пространство для подшипников, с другой – наконечник для крепления матрицы.

Устройство гранулятора с плоской матрицей для древесины

Если делать гранулятор своими руками, то проще всего оборудовать его плоской матрицей. На диске-заготовке вырезаются отверстия нужного диаметра. Толщина матрицы подбирается под диаметр отверстий. Например, на матрицу с ячейками 3 мм необходимо брать заготовку толщиной 20 мм. На более крупную сетку болванка увеличивается соответственно:

  • при ячейках диаметром 4 мм толщина заготовки – 25 мм;
  • при ячейках 6 мм толщина — 40 мм.

Общий диаметр заготовки следует выбирать под размеры шнека. Собранный прибор помещается в корпус из обреза трубы или сделанный из стального листа. В верхней части размещается раструб для помещения сырья. Проще всего его сделать из жестяного ведра без дна. Попадая на вал вращения, кормовая масса двигается вниз, к матрице, и, проходя через отверстия, попадает в выходное окно для пеллет.

Простой гранулятор реально сделать своими руками из мясорубки. Выточенная рабочая матрица с нужными параметрами надевается на наконечник шнека. Для закрепления понадобится выточить новую крышку к мясорубке. На конце шнекового вала крепится нож, который будет обрезать пеллеты. Электродвигатель к будущей перерабатывающей установке подсоединяется через ремень. Для устойчивости гранулятора самодельного целесообразно закрепить его болтами на прочной основе (стол, верстак).

Не покупая, а собрав гранулятор комбикорма своими руками, можно существенно сэкономить. Более того, изготавливая модель самостоятельно, ее можно приспособить под себя, сделать классической вертикальной или горизонтально ориентированной, задать нужный формат пеллет и легко его поменять при необходимости.
к меню ↑

Изготовление шнекового гранулятора (видео)

moezerno.ru

РубрикаРазное

Добавить комментарий
