Рекомендации по устройству водяного теплого пола по грунту

водяной пол на грунт
    Содержимое:
  1. Можно ли делать водяной пол на грунт
  2. Какой «пирог» должен быть под тёплым полом
  3. Основные ошибки при монтаже водяного пола на грунт

В своем доме может понадобиться устройство водяного теплого пола по грунту. При условии соблюдения существующих СНиП, можно самостоятельно выполнить работу, начиная от подсыпки и заканчивая чистовой стяжкой, с последующей отделкой напольным покрытием.

Можно ли делать водяной пол на грунт


Пирог водяного теплого пола по грунту можно выполнить при условии использования способа монтажа системы отопления с помощью бетонной стяжки. Укладка позволяет одновременно достичь нескольких целей: изготовить черновой пол и подготовить основание под финишное покрытие.

Конструкция водяного теплого пола по грунту предусматривает проведение работ, которые обычно применяются для приготовления бетонной плиты в промышленных и жилых зданиях. Результат работы во многом зависит от достижения нескольких задач:
  • Обеспечения надежной теплоизоляции, предотвращающей промерзание пола.
  • Защита помещения от появления сырости.
  • Предотвращение растрескивания плиты спустя несколько лет эксплуатации.

Грамотная самостоятельная укладка водяного пола по грунту помогает выполнить все три задачи. Монтаж непосредственно на грунт допускается согласно СНиП.пирог водяного пола укладываемого на грунт

Какой «пирог» должен быть под тёплым полом

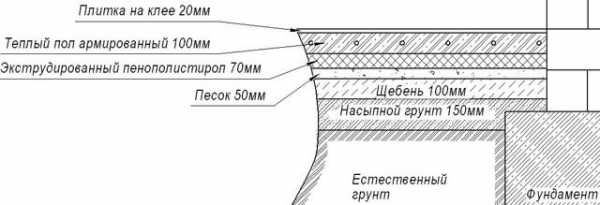

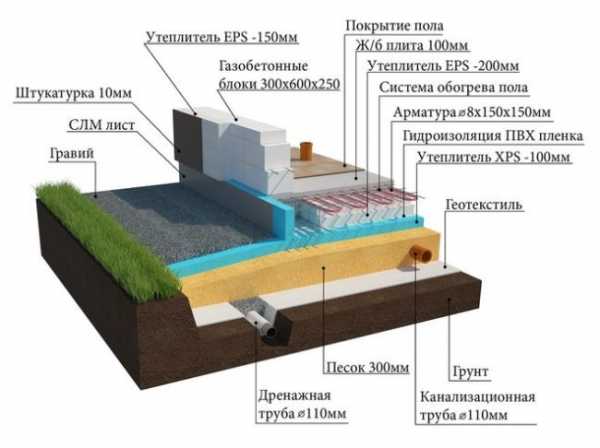

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:
  • Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
  • Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
  • схема слоев водяного пола с описанием материалов и толщины Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
    Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
  • Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
  • Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.

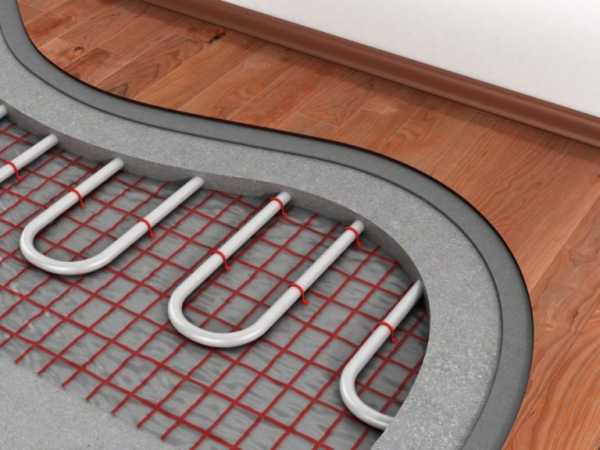

  • Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
  • Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.




выравнивание песчаной подсыпки
трамбование песка виброплитой
утрамбовка песчаной подсыпки ручным катком

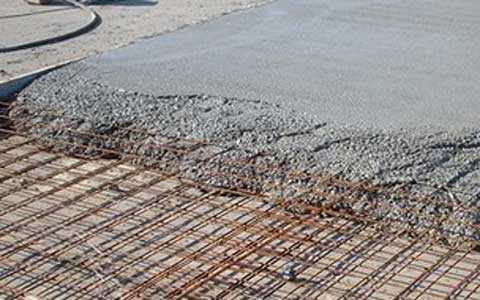

стяжка по грунту с армирующим слоем

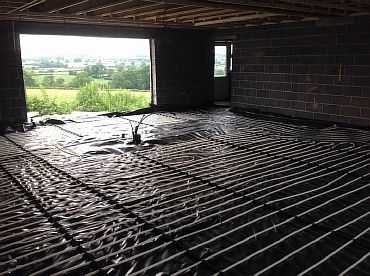

гидроизоляционное покрытие
укладка пенополистирола
армированная сетка с закрепленным контуром труб

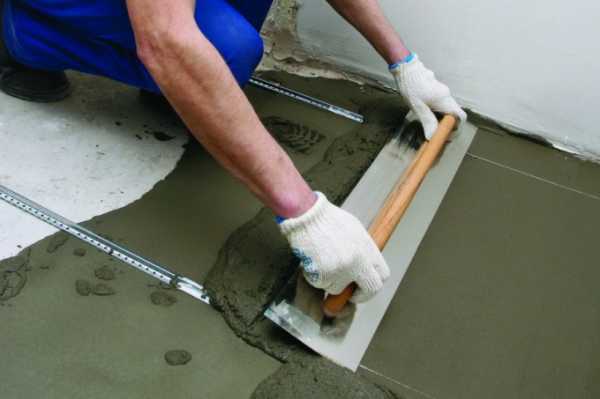

выравнивание стяжки

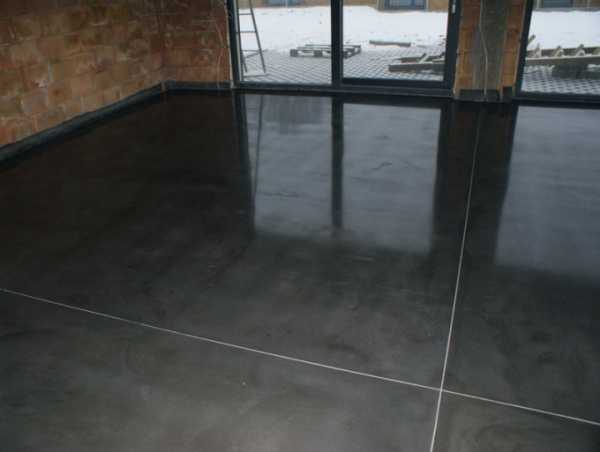

залитая стяжка

Чтобы сделать водяной пол по грунту своими руками, потребуется время от 20 дней до 1,5 месяца. Ускорить процесс монтажа можно, заказывая уже готовые цементные смеси.


Основные ошибки при монтаже водяного пола на грунт


растрескавшаяся стяжка Выполняя работы на насыпном грунте, легко допустить ошибки, приводящие к разрушению плиты в будущем. Требуется неукоснительно соблюдать поэтапное изготовление пирога водяного подогрева пола, начиная с грунта.

Оптимально было бы предварительно выполнить теплотехнический расчет, позволяющий точно определить толщины присыпки, теплоизоляции и мощность системы отопления.

Распространенными ошибками во время монтажа являются:

  • Нарушения технологии монтажа тёплого водяного пола на грунт. Отсутствие компенсационных промежутков в плите, плохо выполненные работы по трамбовке присыпки, неправильно уложенная гидроизоляция, впоследствии становятся причиной промерзания стяжки, скапливания конденсата и сырости в помещении.
  • На грунтовую основу обязательно просыпать песок перед щебнем. При этом можно использовать любой вид сырья, но оптимальным будет речной песок крупной фракции. Минимальная плотность грунта после трамбовки зависит от погодных и атмосферных условий местности и рассчитывается по специальным таблицам.

Самостоятельный монтаж водяного контура отопления на грунт используется в частных домах, гаражах, автосервисах и других зданиях. Поэтапное соблюдение правил укладки позволит выполнить все работы самостоятельно.

avtonomnoeteplo.ru

Теплый пол по грунту в частном доме – подготовка и монтаж

Главная цель, которая стоит при строительстве любого дома — создание тепла и уютной атмосферы в жилом помещении. Отличное решение для частных домов, чтобы получить комфортную обстановку — обустройство тёплого пола по грунту. Кроме того, это ещё и возможность сэкономить, так как доступно подключение к печи.

Особенность таких полов в том, что создание данной системы допускается только в момент возведения здания, и только на первом этаже. Монтаж данного вида отопления не возможен, при проведении ремонта, когда здание уже эксплуатируется.

Устройство водяного тёплого пола по грунту

Содержание статьи:

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

  1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
  2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
  3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

  • черновой бетонной стяжки;
  • остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

К сведению! Тёплый пол не касается самого фундамента здания и стен, его укладка осуществляется на своё основание.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

  • создание надёжной тепловой изоляции в комнате;
  • предохранение от подземных вод;
  • устранение шумов внешнего характера;
  • удержания водяных паров;
  • обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный  прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

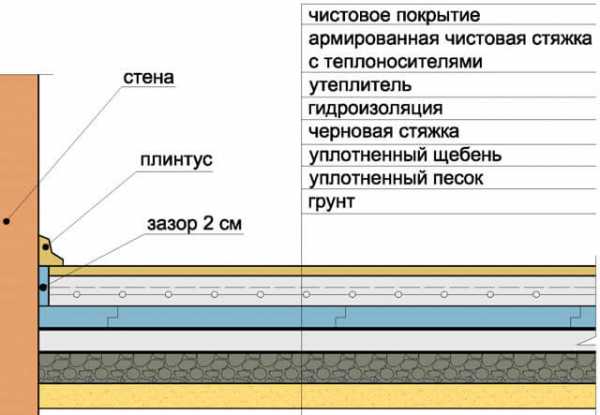

Многослойная структура пола выглядит следующим образом:

  • облицовка;
  • стяжка;
  • гидро- и теплоизоляция;
  • подкладка;
  • грунт.

Подготовка грунта для пирога

Смотрите видео

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Если не убрать растительные остатки, расположенные в верхнем слое почвы, то они будут разлагаться и источать неприятный запах. Кроме того, верхняя прослойка является рыхлым, что тоже может создать проблемы в дальнейшем.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Выбор и укладка гидро- и тепло- изоляционного слоя

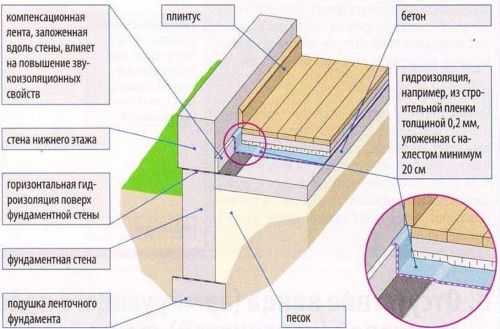

По технологии монтажа тёплого пола по грунту требуется укладка гидро и теплоизоляции на основание.

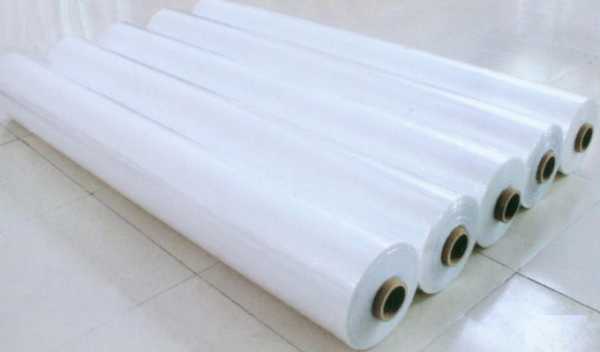

  • Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

  • Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

Видео

Характеристики качественной теплоизоляции – наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

  • чистый — его необходимо укрывать полиэтиленом;

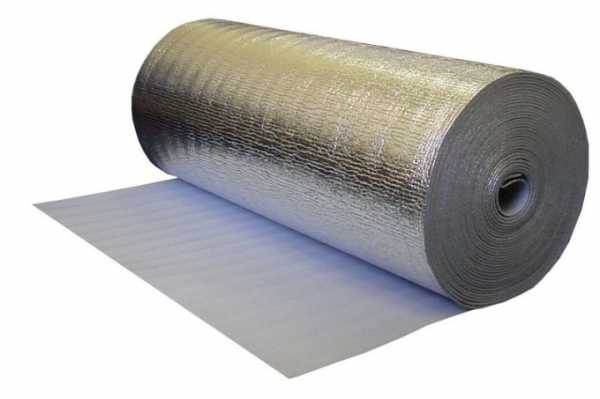

  • имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
  • экструдированный — не требуется покрытие.

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Заливаем черновую стяжку и определяем её толщину

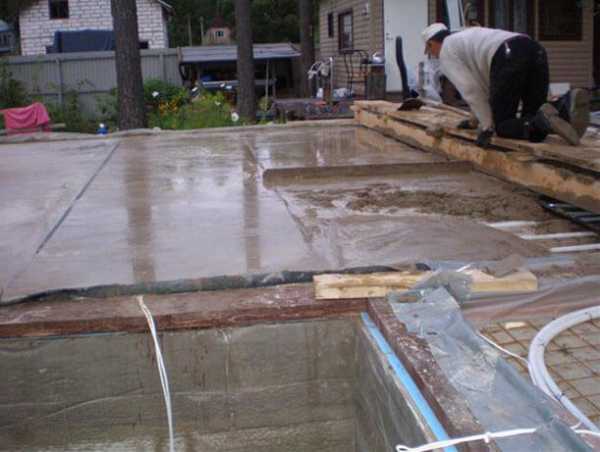

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

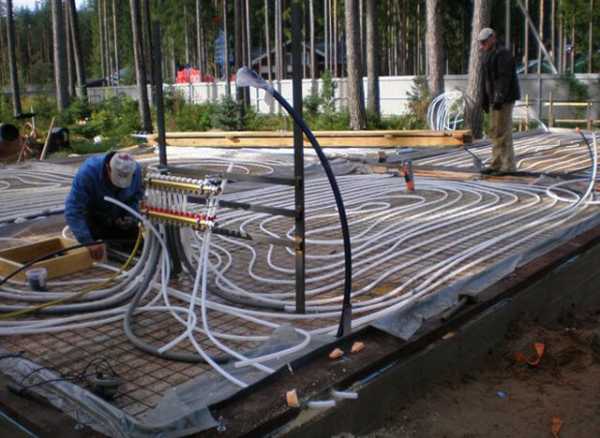

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Опрессовка теплого пола

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны. Важно, чтобы воздухоотводы в этот момент были закрыты.

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Делается такое действие два раза, чтобы выявить разницу давления. Если она не велика, то конструкция пригодна к работе, остаётся проверить только отсутствие течи в контуре.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Особенности проектировании теплого пола при высоком уровне грунтовых вод

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Основные ошибки при укладке теплого пола на грунт

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Записи по теме:
Загрузка...

trubanet.ru

как положить в частном доме

Систему отопления в доме продумывают уже на этапе проектирования. Каждое строение, включая хозпостройки и беседки, требует фундамента. Чтобы утеплить основание построек, выполняют засыпку.

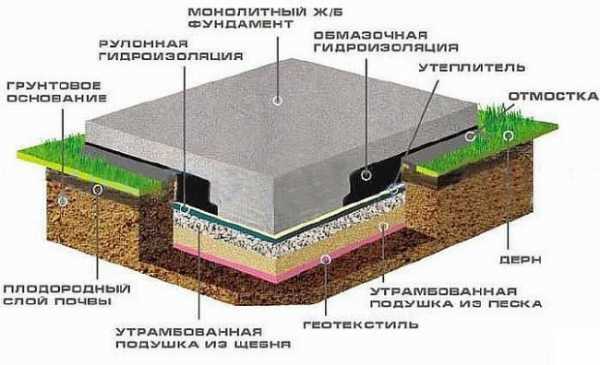

Методику используют при строительстве жилых домов. На фундамент укладывают слой керамзита и щебня. Это является грунтом. Его высота составляет 20-30 см.

Если система отопления предусматривает напольный обогрев, то магистраль можно укладывать на грунт, засыпку, но необходимо провести подготовительные работы, выстроить основание для «тёплого пола». Что необходимо учесть при формировании чернового покрытия? Как организовать систему напольного отопления?

Подготовительные работы

Грунт необходимо защитить от конденсата, который выпадает в связи с изменением температур. В качестве гидроизоляции рекомендуют использовать рулонные материалы. Рулоны раскатывают по поверхности засыпки, укрывая нижнюю часть стен; ленты поднимают на высоту 30 см.

Наиболее эффективна изоляция на основе битума, но для защиты фундамента от влаги используют и другие материалы:

  • «Стеклоизол»;
  • «Бикрост»;
  • «Биполь»;
  • «Линокром».

Изоляция выдерживает высокие нагрузки на разрыв, не пропускает влагу, её легко укладывать. Материал выдерживает высокие и низкие температуры. Ленты располагают на поверхности основания внахлёст. Соединяют их мастикой или битумным скотчем.

Стеклоизол

Чтобы система напольного отопления не нагревала основание, всё тепло проходило к полу, на гидроизоляцию укладывают утеплитель. Оптимальным вариантом являются следующие материалы:

  • полистирольные плиты;
  • полиуретан;
  • базальтовые плиты.

Их толщина 12-20 см. Они имеют замки для соединений. Их легко разрезать монтажным ножом. Плиты укладывают вплотную к стене. Рекомендуют располагать их в шахматном порядке, чтобы миновать образования «мостиков холода».

На теплоизоляции может оседать конденсат. Чтобы этого не произошло, плиты укрывают толстой полиэтиленовой плёнкой. Она защитит утеплитель не только от влаги, но и от химических веществ бетонного раствора. На плёнку укладывают армированную сетку с крупной ячейкой.

Сетка послужит дополнительным укреплением для чернового покрытия системы отопления по грунту в частном доме. При нагревании стяжка будет расширяться. В качестве компенсатора используют демпферную ленту. Её укрепляют по нижнему периметру стены.

Необходимо выровнять основание пола. Для этого используют смесь для наливного пола или бетонный раствор. Толщина стяжки 3-5 см. Если дом находится в холодном регионе, то глубину чернового покрытия увеличивают. При этом используют двойной слой утеплителя. Как выполняют стяжку?

  • На основании устанавливают маячки. Для этого используют деревянные рейки. Их располагают с шагом 1-1,5 м. Высота реек должна быть больше глубины стяжки. Маячки устанавливают по уровню.
  • Готовят бетонный раствор. Для этого используют песок крупной фракции или отсев, щебень мелкой фракции, цемент М300.
  • Пропорции раствора: 1 ч. песка, 3 ч. цемента, 5 ч. щебня. Все ингредиенты смешивают, добавляют воду; на 1 кг цемента необходимо 250 г жидкости.
  • Проводят заливку и выравнивание стяжки.
  • Через неделю удаляют маячки, отверстия заполняют бетоном.

На этом подготовительные работы по укладке системы отопления в частном доме заканчиваются. Бетонное основание высыхает 28 дней. Использовать фены не рекомендуют. Стяжку периодически опрыскивают водой, чтобы процесс высыхания проходил равномерно.

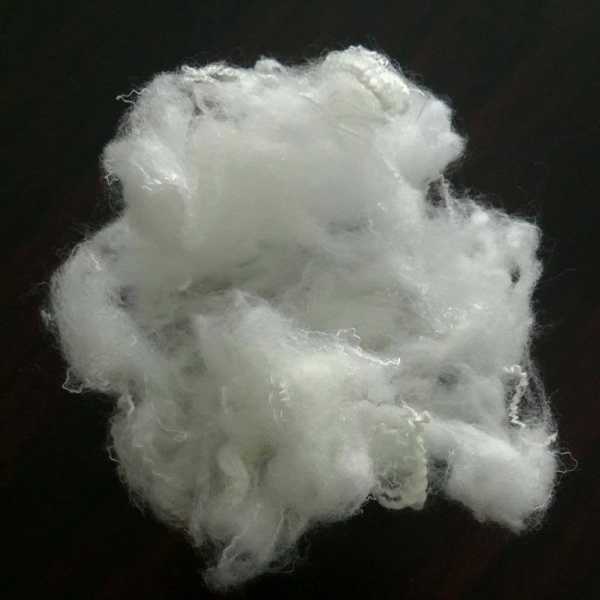

Для основания «тёплого пола» по грунту в бетон рекомендуют добавлять пластификаторы в виде волокон из полиэстера. Фибра увеличит прочность и эластичность покрытия. Специалисты предупреждают, что при использовании добавок толщина стяжки должна составлять не менее 3 см.

Полиэфирное волокно

Формирование «тёплого пола»

На черновом покрытии начинают собирать все уровни «тёплого пола». Стяжку защищают от влаги, укладывают на неё утеплитель. При этом учитывают некоторые нюансы использования материалов.

Если для чернового основания использовали рулонную гидроизоляцию, то при подготовке напольного обогрева применяют мастики. Их наносят валиком или кистью. Материалы на основе битума не выбирают. При нагревании они могут выделять ядовитые пары.

Рекомендуют следующие смеси:

  • «Ceresit CR66» – на основе цемента и полимеров;
  • «Гидромаст» – полимерная основа;
  • «KIILTO Fiberpool» – состоит из каучука и армирующего волокна;
  • «Кнауф Флехендихт» – основным компонентом является латекс.

На гидроизоляцию укладывают утеплитель. Используют полистирольные плиты толщиной 3-5 см. Рекомендуют материал с фольгированным покрытием. Он послужит отражающим экраном для системы отопления.

Ceresit CR66

Если теплоизоляция не предполагает фольгирования, то используют подложку на основе лавсана с отражающим покрытием. Её толщина 3 мм. Экран позволит направить тепло вверх к полу.

Устанавливают систему крепления для «тёплого пола». Для жидкостной магистрали чаще всего используют армированную сетку «МАК». Трубопровод будет легче укладывать, если размер ячеек совпадает с длиной шага витков.

Рекомендуют сетку с ячейками 10*10 или 15*15 см. В качестве крепления используют шины с якорными замками, скобы, маты с перфорированной поверхностью.

Укладывают магистраль «улиткой» или «змейкой». Для расчёта метража трубы и шага укладки используют online-калькулятор. Если метраж превышает 66 м, то выводят 2 контура. Их отдельно подключают к коммуникационной «гребёнке».

После монтажа системы отопления проводят опрессовку трубопровода. В магистраль из пластиковых труб нагнетают воду под высоким давлением; показатель превышает норму в 2 раза. Через 12 ч проверяют состояние труб, на предмет разрывов и деформаций.

Тестируют магистраль на способность выносить высокие температуры. Теплоноситель доводят до 90 0С, нагнетают в контур. Выдерживают 30 мин. После всех проверок, в трубопровод вводят холодную жидкость под нормальным давлением и выполняют бетонную стяжку.

Контур закрывают бетонным раствором. Толщина покрытия 8 см. Оно не только предохранит трубы от механического воздействия, но и послужит дополнительным нагревательным прибором. Раствор бетона рекомендуют готовить с использованием жидких пластификаторов.

Для чистовой стяжки выдерживают следующие пропорции:

  • цемент М300 – 1 часть;
  • песок речной – 2,5 ч.;
  • пластификатор – 1 л на 1 м3 смеси;
  • вода – на 1 кг смеси 200 г.

Маячки из реек на трубопроводе установить невозможно. Их выполняют из бетонного раствора. Заготавливают небольшие возвышения по всей площади пола; шаг 1,8 м. Проводят выравнивание с помощью нивелира. Заливают пол небольшими участками. Выжидают 28 дней. Начинают облицовку пола.

Чтобы ускорить монтажные работы используют полусухие смеси для стяжки. Они обладают высокой прочностью и эластичностью, но обладают гигроскопичностью. Высыхает раствор полусухой консистенции за 2 недели. Финишное покрытие укладывают после полного затвердения стяжки.

Вместо жидкостного отопления можно использовать кабельный обогрев. «Тёплый пол» по грунту будет иметь такие же уровни, что и при укладке водяной магистрали.

Для крепления кабеля не используют армированную сетку. Секции устанавливают с помощью контурных матов, скоб, якорных замков. Закрывают электрический контур стяжкой не более 3-5 см или плиточным клеем 3-4 см.

Для обогрева больших площадей рекомендуют устанавливать жидкостную систему отопления. Грунтом для неё является не почва, а подушка, выполненная из щебня и песка.

Необходимо подготовить черновое покрытие, установить водяной контур, выполнить тестирование системы. Магистраль закрывают бетонным раствором с использованием пластификаторов.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Загрузка...

otoplenieblog.ru

схема устройства водяного теплого пола, конструкция., как сделать слои своими руками, состав пола с водяным отоплением

Содержание:

Обустройство теплого пола в доме по грунту требует тщательно спланированного подхода. В большинстве случае требуется поэтапное выполнение работы: на первом этапе заливают черновую стяжку и ждут ее вызревания, на втором этапе укладывают оставшиеся слои.


Конструкция для частного дома

Пренебрежение этим правилом может стать причиной негативных последствий. Объясняется это постоянным движением грунта и, соответственно, всех расположенных выше слоев. Подвижки могут наблюдаться даже на слежавшемся и утрамбованном грунте, который долгое время лежал без нагрузки.


После укладки пирога теплого пола, который имеет довольно внушительную массу, могут образовываться трещины от просадок. Самым негативным последствием может стать порыв элементов теплого пола, то есть все затраты на его обустройство окажутся напрасными.

Устройство теплого водяного пола по грунту

На первом этапе следует определить уровень, до которого будет проводиться выемка грунта. Снимать верхний плодородный слой нужно в любом случае, так как растительные остатки имеют свойство разлагаться и неприятно пахнуть. Независимо от того, заливается черновой пол или нет, верхний слой грунта нужно снять.

Кроме того, плодородный слой менее плотный из-за присутствия в нем живых существ и микроорганизмов, поэтому под тяжестью слоев водяного теплого пола начнет проседать. В результате вновь пострадают вышележащие слои.


Высота пирога теплого пола по грунту может составлять более 20 см, поэтому отсчет необходимо начинать от отметки, где будет проходить чистовой пол. В этом месте ставят соответствующую метку и отсчитывают необходимую глубину. При этом лучше отмечать уровень каждого слоя, чтобы в процессе обустройства было легче ориентироваться.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

  • Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
  • Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
  • Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
  • Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
  • После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
  • На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
  • Сверху необходимо уложить металлизированную гидроизоляцию.
  • Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
  • Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Особого внимания заслуживает теплоизоляционный материал. При решении вопроса, как сделать теплый пол по грунту, рекомендуется использовать плиты пенополистирола плотностью выше 35 кг/м3. Толщина теплоизоляционного слоя также определяется климатическими условиями местности. В северных регионах теплоизоляцию укладывают толщиной от 10 см. При этом укладку можно проводить в два слоя с перекрытием швов нижнего ряда верхними плитами. Стыки плит обязательно проклеивают скотчем.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Как сделать теплый пол по грунту при высоком уровне грунтовых вод

При высоком уровне грунтовых вод необходимо не только правильно расположить слои теплого пола. Очень важно при этом организовать отведение воды от фундамента.

Для полов по грунту с теплым водяным полом, уровень которого располагается ниже прохождения грунтовых вод, необходимо обустроить дренаж. В этом случае ниже уровня пола не меньше 30 см делают дренажную систему. На дно насыпают речной песок или свободный грунт в смеси со щебнем.


Материал насыпают послойно не больше 10 см, каждый слой обильно смачивают водой и тщательно утрамбовывают. В большинстве случаев бывает достаточно трех слоев, но при необходимости можно засыпать больше. Поверх песка или грунта укладывают геологический текстиль, который препятствует проникновению воды к слоям теплого пола. Геотекстиль является современным материалом, характеризующимся высокой прочностью на разрыв, устойчивостью к повреждению грызунами. Кроме того он способен компенсировать механические нагрузки, которые будут оказываться на теплый пол по грунту в частном доме.

Особенности схемы слоев пола

Также нельзя забывать о фундаменте, его можно обработать битумной мастикой или другими гидроизоляционными материалами и пропитками. Для теплоизоляции по внутреннему периметру укладывают пенополистирольные плиты.

Дальше действуют по схеме обычного монтажа водяного теплого пола по грунту. Засыпают слои песка и щебня и заливают черновую стяжку. При этом лучше не использовать вариант с жидким раствором песка и цемента. Более надежной считается армированная черновая стяжка.


Для гидроизоляции при высоком расположении грунтовых вод полиэтиленовую пленку рекомендуется заменить наплавляемыми водостойкими материалами или полимерными мембранами. Стоимость этих материалов больше, но надежность и качество находятся на высоком уровне.

Затем выполняют укладку теплоизоляционного материала и металлизированного гидробарьера. Монтируется система «теплый пол» согласно инструкции. Поверх укладывают металлическую армирующую сетку и всю конструкцию заливают бетонной стяжкой.

Завершением всех работ является монтаж финишного напольного покрытия.

Теплый пол по грунту можно назвать сложной конструкцией, к обустройству которой нужно подходить очень ответственно. Для большей надежности следует заливать черновую стяжку, в крайнем случае – тщательно утрамбовать все слои.


teplospec.com

Теплый пол по грунту: последовательность укладки

Планируя сделать теплый пол в доме по грунту, желательно делать конструкцию в два этапа: сначала на нижние слои залить черновую стяжку, и только после того как она вызреет, на нее уложить все остальные слои.

Дело в том, что грунт и, соответственно, все слои над ним может проседать. Даже если грунт слежавшийся, даже если трамбованный, подвижки будут. Он лежал просто, без нагрузки. Если сверху уложить пирог теплого пола, а весит она немало, начнутся просадки, появятся трещины. Может даже порвать элементы теплого пола. Тогда все деньги окажутся выброшенными на ветер. Потому и советуют специалисты сначала делать черновой пол по всем правилам, а потом сверху настилать уже водяной пол. Так намного надежнее.

Да, у многих теплый пол по грунту стоит без стяжки, и ничего не проседает. Но не у всех и не всегда. Так что хорошо подумайте. Теплый бетонный пол по грунту будет надежнее с черновой стяжкой. Если все-таки решите делать без этого слоя, установите хотя-бы два армирующих каркаса: первый под теплоизолятором, и второй в стяжке. Тогда, при тщательной трамбовке, все может неплохо простоять.

Пример пирога теплого пола по грунту

Как рекомендуют делать специалисты

Первым делом определяем уровень, до которого нужно снимать грунт. Грунт нужно снимать обязательно. Если слой гумуса или растительные остатки не убрать, они начнут разлагаться и «пахнуть». Потому, будете делать черновой пол или нет, но все лишнее убирать нужно. Тем более что плодородный слой обычно самый рыхлый, и он-то точно будет оседать и может потянуть за собой все лежащие выше слои. Лежащие ниже породы более плотные, во-первых из-за того, что испытывают большие нагрузки, а во-вторых, потому что там меньше обитает живых существ и микроорганизмов.

На весь пирог теплого пола по грунту может уйти от 20 см и больше (в некоторых регионах — намного больше). Потому начинать разметку нужно с нулевого уровня — того, где будет у вас расположен чистовой пол. Отмечаете его, а далее, считаете, насколько нужно углубиться. Желательно при этом размечать уровень каждого слоя: потом будет легче ориентироваться.

Теплый пол по грунту вполне можно сделать своими руками

Правильная конструкция теплого пола по грунту такова:

  • Снять плодородную почву, убрать весь мусор и камни. Выровнять и  утрамбовать оставшийся грунт. Это нужно сделать очень тщательно, и выверить по нивелиру. Это — основа для всех последующих материалов.
  • Слой утрамбованного песка (выровнять по уровню). Песок берут для отсыпки любой. Главное — хорошо его уплотнить и снова выровнять в уровень.
  • Слой керамзита или щебня (предпочтительнее щебень из-за меньшей теплопроводности). Фракция — небольшой или средний. Долго и настойчиво уплотняем, пока не станет почти монолитом.
  • Предварительная стяжка. Тут два варианта:
    • Пролить щебень и песок жидким раствором (песок + цемент в пропорции 2:1).
    • Залить черновую стяжку. Желательная толщина этого слоя 5-7см. И для надежности уложите армирующую сетку из металлической проволоки 3 мм, с ячейкой 10*10 см. Такой черновой пол надежнее. Он выдержит значительные нагрузки.
  • После того, как все схватиться, и бетон застынет, укладывается слой гидроизоляции. Если грунт сухой, это обычно полиэтиленовая пленка, желательно 200 мн в два слоя.
  • Пенополистирольные плиты (стыки проклеить скотчем, чтобы раствор не затекал).
  • Слой металлизированной гидроизоляции (не фольгированной, а металлизированной).
  • Крепежная система теплого пола и сами нагревательные трубки, кабели и т.п.
  • Стяжка теплого пола, желательно армированная.

О растворах и добавках для теплого пола читайте тут.

  • Последовательность слоев

Толщина всех слоев пирога теплого пола по грунту зависит от региона: чем холоднее, тем больше. На юге это могут быть 2-5 см, а вот чем севернее, тем более массивные требуются пласты. Каждый из них хорошо хорошо уплотняется и выравнивается в уровень. Использовать можно ручные трамбовки, но механические намного эффективнее.

Особенное внимание следует обратить на теплоизолятор. Рекомендуют использовать пенополистирол в плитах, плотность его не ниже 35 кг/м3. Для северных регионов это может быть и 10 см, и больше. Если толщина  теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем.

Подробнее о материалах которые рекомендуют использовать для теплого пола читайте в этой статье.

Для защиты от сырости не забудьте перед началом всех работ провести гидроизоляционные работы с фундаментом. Важно также не забыть изолировать фундамент от всей конструкции теплого пола. Нужно по периметру положить тот же пенополистирол в плитах. В общем, идея по гидро- и тепло-  изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении. Тогда и отопление будет экономным, и в помещениях будет тепло.

Выбор теплоизоляции — ключевой момент в организации теплого пола

Технология процесса при высоком уровне грунтовых вод

Если подпочвенные воды расположены высоко, правильная последовательность слоев — это еще не все. Нужно как-то отвести воду.

Если глубина укладки слоев теплого пола получилась ниже, чем уровень почвенных вод, необходим дренаж. Для него еще минимум на 30см ниже необходимого уровня делаем систему для отвода воды. Желательно насыпать речной песок, но такие объемы стоят немало, так что можно использовать другие породы, но не торф или чернозем. Как вариант — вынутый грунт, перемешанный со щебнем.

При укладке теплоизоляционных плит их стыки нужно проклеить скотчем — так в щели не затечет раствор

Выбранный материал насыпается слоями по 10см, каждый из которых утрамбовывается и проливается водой. Слоев обычно делают три, но можно и больше. На утрамбованный песок или грунт со щебнем, укладываем слой геотекстиля. Это современный материал, который будет пропускать воду вниз и не даст смешиваться разным материалам. Он не повреждается насекомыми и животными, имеет высокую прочность на разрыв. Также геотекстиль дополнительно выравнивает механические нагрузки, которые будет испытывать пол.

На этом  же этапе нужно позаботиться одновременно о гидро- и теплоизоляции пола от фундамента. Можно для этих целей использовать битумную мастику или другие современные и надежные гидроизоляционные материалы и пропитки. А теплоизоляция стандартная: внутренний периметр фундамента обкладывают плитами пенополистирола.

Потом идут слои песка и щебня, а на них заливается черновая стяжка. Проливать жидким цементно-песчаным составом в этом случае нежелательно. Нужна для надежности черновая стяжка.  После ее высыхания следует нанести слой гидроизоляции. При высоком уровне подземных вод лучше использовать не полиэтилен, а наплавляемую гидроизоляцию или полимерные мембраны. Они более надежны, хоть и стоят дороже.

Конструкция теплого пола по грунту

Дальше, все слои, как и рекомендовано было ранее: теплоизолятор, гидробарьер с металлизированным покрытием, и крепежные элементы с трубами теплого пола (или греющими кабелями, например). Все это накрывается металлической армирующей сеткой и заливается еще одним слоем раствора. А дальше — в зависимости от используемого финишного покрытия для теплого пола.

Итоги

Теплый пол в доме по грунту — довольно сложная конструкция. Для того чтобы он был надежным, необходима черновая стяжка. Если стяжку сделать по каким-то причинам нет возможности, можно, в крайнем случае, обойтись трамбовкой слоев.

teplowood.ru

Водяные теплые полы на грунте. Устройство теплых полов по грунту: подробная видеоинструкция

Устройство тёплых полов по грунту, позволяет получить надёжное и долговечное напольное покрытие. Есть несколько вариантов конструкций, выбор делается исходя из следующих факторов:

  • Грунтовые воды — уровень залегания;
  • Наличие теплоносителя;
  • Эксплуатационные нагрузки.

Конструкция пола

Если воды залегают выше двух метров, то конструкция бетонного пола по грунту , будет состоять из песчано-щебёночной смеси, накрытой полиэтиленом, поверх которой делается черновая стяжка, накрываемая рубероидом и утеплителем. Верхние слои представлены чистовой стяжкой, армированной сеткой и аналогичным покрытием. Если наблюдается низкий уровень грунтовых вод (> 2 метров), то конструкция претерпевает изменения. После предварительной трамбовки грунта, делается заливка, которая состоит из песчано-щебёночной смеси, дополнительно скреплённой раствором. Поверх укладывается утеплитель, заделываемый чистовой стяжкой и таким же покрытием.

Основные элементы пирога

Конструкция, носит название пирог бетонного пола по грунту , именно его обустройству необходимо уделить особое внимание. Грунт, служащий основой для напольного покрытия, следует тщательно уплотнить. Предусмотрено несколько слоёв подсыпки из щебня и песка, каждый из них имеет толщину 10см.

Внимание! Подсыпка будет предохранять покрытие от капиллярной влаги.

Надо использовать крупный щебень (фракция 50мм), а также речной песок, следует тщательно утрамбовать слои подсыпки.

Состав так называемого «пирога»

Черновая стяжка делается поверх подсыпки, она кладётся на плёнку и имеет толщину 7см, приветствуется её армирование. Здесь необходимо использовать мелкий щебень (фракция 10мм) и тот же, речной песок. Если имеет место, низкое залегание грунтовых вод, то делается заливка. Специально подготовленным раствором заливается подсыпка, при этом нет нужды использовать полиэтилен. Гидроизоляция бетонного пола по грунту делается с использованием рубероида, укладываемого двумя слоями. Утеплитель пола изготавливается из пенопласта, плотность этого материала, должна быть не меньше 30кг/м 3 .

Особое внимание уделяется чистовой стяжке, она имеет толщину до 10см. Здесь используется мелкий щебень (фракция 10мм) и речной песок, этот слой надо обязательно армировать, так как поверх него будет чистовое покрытие.

Технология укладки пола по грунту


Надёжность и долговечность напольного покрытия, зависит от соблюдения технологии. Первоначально выравнивается основание, необходимо определить нулевой уровень, до которого и будет заливаться бетон. Поверхность очищается, а затем грунт тщательно трамбуют, толщина бетонного пола по грунту составляет 30 см, следовательно, надо удалить такой же слой земли. Теперь можно засыпать гравий, он заливается водой и трамбуется, поверх него сыплют песок, а затем щебень. Уплотнив основание, оно опять же, засыпают слоем песка, который выравнивается и трамбуется.

Внимание! Многослойное основание, обязательно выравнивается в горизонтальной плоскости.

Гидроизоляция и теплоизоляция


Теперь можно обустраивать гидроизоляцию, первым делом стелется плёнка, важно чтобы её толщина была минимум 200 микрон. Материал раскладывается вдоль всего периметра, его края выводятся над нулевым уровнем, листы кладутся внахлёст, а стыки герметизируются скотчем. Теплоизоляционный слой, можно сделать из нескольких материалов:

  • Керамзит;
  • Пенопласт;
  • Базальтовая вата;
  • Пробка;
  • Влагостойкая фанера.

Чтобы основание приобрело дополнительную прочность, надо его армировать, сделать это можно при помощи металлической сетки. Необходимо уложить каркас на трёхсантиметровую подставку.

Заливка бетонного основания

Заливка бетона требует точности, дабы избежать неприятностей, следует уложить направляющие. Помещение делится на равные отрезки (2 метра в ширину), которые разделяются при помощи направляющих брусков, по высоте не превышающих нулевой уровень. Фиксация направляющих, осуществляется цементным раствором.


Нельзя забывать и об опалубке, которая монтируется промеж направляющих, что позволяет сделать «карты», впоследствии заливаемые бетонным раствором. Формируется опалубка из фанеры, обладающей повышенной влагостойкостью. Опалубка выравнивается в горизонтальной плоскости, в соответствии с нулевым уровнем, фанерные элементы обрабатывают специальным составом, позволяющим в дальнейшем, быстро изъять их из смеси после заливки.

Заливка осуществляется в несколько заходов, приготовив бетон из цемента с песком, водой и щебнем (пропорция 1:2:0.5:4), можно сделать монолитную надёжную конструкцию. Процесс начинается из угла помещения, смесь разравнивается вручную лопатами, уплотняется покрытие вибратором.

Когда всё готово, можно выравнивать основу, для этого используется правило, посредством которого удаляются излишки смеси. Изымаются элементы опалубки, а в пустоты добавляется бетонная смесь. Напольное покрытие застилается полиэтиленом и оставляется в таком состоянии на 30 дней, его регулярно смачивают жидкостью. Завершающим штрихом, является стяжка, для неё приобретают самовыравнивающуюся смесь, которая расправляется правилом.

Теплый бетонный пол по грунту готов, осталось уложить напольное покрытие, для чего можно использовать любые материалы, от паркета, до линолеума и кармической плитки. Строго соблюдайте технологию, чтобы получить надёжное покрытие.

Многие задаются вопросом, как устроить теплый водяной пол на грунте? Имея поэтапную инструкцию к подготовке и устройству всей системы, процесс не так сложен. Ниже представлена краткая информация о том, что такое теплый пол на грунте, что понадобиться и как его смонтировать.

Монтаж нагревательной водной конструкции по грунту станет особым пунктом по сокращению расходов на устройство фундаментного основания домаПри этом гарантировано получить по окончанию комнаты с комфортной теплой атмосферой.

Чтобы конечная конструкция получилась надежной, а основание прочным оптимальным выбором станет устройство бетонной стяжки в несколько слоев, между которыми и будет располагаться напольная система обогрева. В целом весь

issyk.ru

Полы по грунту — правильные с утеплением

Полы по грунту устраивают в индивидуальных жилых домах, банях и подсобных помещениях при всех видах фундаментов, за исключением столбчатых. На любом грунте можно сделать сухой и теплый пол. Это надежная, практичная и долговременная конструкция.


Современные владельцы частных домов предпочитают обогревать помещения через пол. Лучший вариант такого отопления — полы, смонтированные прямо на грунте. Если их рассматривать в разрезе, то это слоеный пирог, состоящий из нескольких слоев. Нижний слой — грунт, а в качестве верхнего служит финишное покрытие. Слои располагаются в определенной последовательности, у каждого свое назначение, толщина и своя функция.

Структура полов по грунту

Основной минус полов на грунте — большие финансовые затраты и сроки, необходимые для их изготовления. К грунту тоже предъявляются требования: он не должен быть слишком рыхлым, стояние грунтовых вод не ближе 5–6 м.

Слоистая конструкция теплого пола на грунте должна обеспечивать звуко- и теплоизоляцию, препятствовать проникновению грунтовых вод, не накапливать пары воды в слоях пола и создавать комфортные условия проживающим.

Бетонные полы

Бетонные полы на грунте не предусматривают подвального помещения и пространства под полом для его вентиляции.

Важно! Устраивая бетонные полы на грунте с близким стоянием подземных вод, следует учитывать, что их уровень может изменяться в течение короткого времени. Это нужно предусматривать при укладке слоев.

Внешний вид бетонного пола

Классический пол по любому грунту состоит из 10 слоев:

Слои, предохраняющие от грунтовых вод и распределяющие нагрузку

  1. Подушка из уплотненной глины. Она необходима для остановки подъема грунтовых вод. Если сняв слой грунта, вы дойдете до глины, то ее необходимо должным образом подготовить. Слой глины отсекает проникновение грунтовой воды вверх.
  2. Песчаная подушка. Ее назначение также предотвращать попадание грунтовых вод и выравнивать нагрузку на грунт. Песок ослабляет капиллярное поднятие воды и равномерно распределяет давление лежащих над ним слоев пола на грунт. Подойдет любой песок.
  3. Крупный щебень. Это своего рода дренаж, его назначение — сделать основание прочным, распределить нагрузку. Он вообще не дает воде возможности за счет капиллярного свойства поступать вверх. Щебень используют фракции — 40–60 мм.

Первые три слоя должны располагаться именно в таком порядке, каждый толщиной от 10 см в уплотненном состоянии. Слои нужно трамбовать обязательно.

Совет. Ручным способом уплотнить толстый слой песка или глины трудно, поэтому при отсыпке такого слоя, нужно последовательно добавлять и трамбовать более тонкие слои (10–15 см).

Слои бетонного пола

  1. Гидроизоляционный слой (рубероид или полиэтиленовая пленка). Его помещают непосредственно на щебень, и служит он как для предохранения щебня от протекания в него раствора бетона сверху, так и в качестве препятствия проникновению паров воды в бетонный слой снизу. Пленку настилают целым рукавом (не разрезая) внахлест, заводят на стены, проклеивая скотчем места нахлестов.
  2. Черновая стяжка 80 мм и толще. Для нее следует брать промытый песок и мелкий щебень (10–20 мм). В раствор добавляют стальную фибру или применяют арматуру. Для готовности стяжки к следующим этапам работ ее нужно выдержать определенное время.
  3. Гидроизоляционный слой (гидроизоляция обмазочная, рулонная или пленка). Если первые слои уложены правильно и качественно, для гидроизоляции можно применить рубероид без присыпки в 1–2 слоя или пленку толщиной не менее 120 мкм. Гидроизоляционный слой должен быть монолитным. Если используется рубероид, нахлесты промазывают битумной мастикой, нахлесты полиэтиленовой пленки проклеивают скотчем.
  4. Утеплитель. Утеплять пол можно керамзитом, экструдированным пенополистиролом, пенопластом. Толщина плит полистирола и листов пенопласта зависит от климатических условий, но не меньше 5 см. Керамзит засыпают слоем от 15 см.
  5. Гидроизоляция. По керамзиту или другому утеплителю рекомендуется уложить гидроизоляцию. Это предохранит утеплитель от попадания влаги из верхних слоев и улучшит его теплоизоляционные свойства. На этом этапе применяют полиэтиленовую толстую пленку, которую настилают сплошным слоем.
  6. Стяжка чистовая. В ней могут размещаться нагреватели теплого пола (контуры водяного отопления, кабельные маты или нагревающий кабель). Слой финишной стяжки заливают 50 мм и больше. Ее армируют, используя композитную или стальную арматуру, в раствор добавляют фибру.
  7. Финишное покрытие. Если все слои выполнены в указанном порядке, можно настилать покрытия любые.

Плюсы и минусы полов бетонных по грунту

Преимущества

  • Надежно защищают помещение от холода. Неважно, какая погода за окном, грунт всегда будет теплый.
  • Применимы любые утеплители и гидроизоляционные материалы, а также любые покрытия для чистовой отделки пола.
  • Основная нагрузка распределяется по грунту, не нужно делать дополнительных расчетов. Если предполагается большая нагрузка, нужно просто увеличить толщину трех нижних слоев.
  • Есть возможность организовать отопление дома через пол, который будет быстро нагреваться и равномерно распределять тепло, препятствуя сквознякам.
  • Защищают дом от плесени, размножения микроорганизмов.

Бетонный пол по грунту

Недостатки

  • Требуется учитывать расположение уровня подземных вод.
  • Могут существенно снизить высоту помещения при определенных конструктивных особенностях дома.
  • Технология неприменима при свайных и столбчатых фундаментах.
  • Если в системе возникнут неполадки, ее ремонт и демонтаж — очень затратное по времени и финансам мероприятие.
  • Устройство полов — длительная и сложная по объему работ процедура, а также затратная по финансам, лучше всего такую работу выполнить при строительстве дома.

За счет количества слоев бетонные полы по грунту могут сделать помещение ниже

Как самостоятельно сделать бетонный пол по грунту

Вынимать грунт и засыпать первые три слоя лучше всего сразу после устройства фундамента дома. Вначале производят расчеты, на какую глубину нужно вынимать грунт. За нулевую отметку принимают уровень чистового пола. Складывают размеры по толщине каждого слоя, например:

  • ламинат + подложка —1,5 см;
  • стяжка + гидроизоляция — 6 см;
  • теплоизоляция + гидроизоляция — 6–11 см;
  • бетонная стяжка 8–10 см;
  • щебень, песок, глина — 15+15+10 см;

Общее значение 61, 5 см. Если слои будут толще, вынимать грунт придется на большую глубину. К полученной глубине нужно прибавить 5 см.

По всей площади здания выкапывают яму на рассчитанную глубину и удаляют грунт. Для удобства последующей работы на стенках фундамента по всему периметру отмечают уровни расположения слоев пола. Это упростит работу по их выравниванию. Грунт не обязательно содержит глину, для наглядности мы приводим порядок работ на грунте, не имеющем слоя глины.

Полы по грунту: подготовка и заливка

Глина.

Насыпают любую глину толщиной слоя не меньше 10 см. Ее разравнивают и обильно поливают слабым жидким стеклом (раствор 1 части стекла в 4 частях воды). Влажный слой трамбуют обрезком бруса 200х200ммх1,5 м. На большой площади можно применять вибротрамбовочную или виброуплотнительную машину, взяв ее напрокат. Если в результате уплотнения слой получился тоньше, глину подсыпают и снова уплотняют.

Совет: долговечную трамбовку можно изготовить из обрезка швеллера (20х30 см) приварив к нему отрезок металлической трубы, в которую насыпать песок для утяжеления.

Глина — один из слоев бетонного пола

Выровненный уплотненный глиняный слой заливают молочком из цемента (в 10 л воды размешивают 2 кг цемента) так, чтобы не было луж, и оставляют на сутки, чтобы процесс химического взаимодействия цемента с жидким стеклом завершился полностью. Ходить по нему в это время не рекомендуется.

Песок

Стараясь не ходить по подготовленному глиняному слою, насыпают на 15 см песок. По нему можно ходить. Его разравнивают и также уплотняют до соответствующей отметки на стенке фундамента дома.

Песок необходимо разровнять и утрамбовать

Щебень

Его засыпают на песок и тоже тщательно уплотняют трамбовкой. Особенно тщательно выравнивают щебень в углах, плотно утрамбовывая его. В итоге должна получиться ровная горизонтальная поверхность.

Щебень необходимо утрамбовать как можно плотнее

Пленка полиэтиленовая

Неразрезанные рукава настилают с нахлестом 10–15 см, заводят на стены на 3–5 см. Нахлесты проклеивают тщательно скотчем. Передвигаться рекомендуется в обуви с мягкой подошвой, стараясь не повредить пленку острыми кромками кусков щебня. Хоть специалисты и утверждают, что это просто технологический прием, свои гидроизоляционные функции пленка также выполняет.

Полиэтиленовая пленка должна быть настелена внахлест

Черновая стяжка

Для нее можно заказать готовый «тощий» бетон или самостоятельно сделать раствор, смешав цемент М500 со щебнем и песком в объемном соотношении 1:4:3. В смесь также добавляют металлическую фибру в количестве 1–1,5 кг на 1 м3 раствора. Раствор можно заливать, выравнивая по маякам или по отметкам на стенах фундамента. Следует учитывать, что ровная горизонтальная поверхность черновой стяжки упростит дальнейшие этапы устройства пола.

Черновая стяжка должна быть ровной

Через двое суток бетон железнят смесью (10:1) воды с жидким стеклом и сухим цементом. Делают это так: валиком или пульверизатором смачивают раствором всю поверхность стяжки, затем посыпают тонким слоем сухого цемента и втирают его теркой в бетон. Такой прием увеличит на порядок прочность бетона и повысит его устойчивость к воде. Стяжке для полного созревания требуется не менее 1,5 месяцев, но последующие работы можно проводить, спустя 1–2 недели.

Гидроизоляция

Подготовленную черновую стяжку покрывают жидким битумом (праймером), особенно тщательно промазывая углы и захватывая 5 см стен. На такое обработанное битумом основание наклеивают полосы рубероида с нахлестом в 10 см и заходом на 5 см стен. В местах нахлеста полосы прогревают феном или промазывают битумной мастикой.

Черновую стяжку обязательно покрывают слоем гидроизоляции

Полосы второго слоя размещают со сдвигом на половину полосы аналогичным образом. Особенно тщательно приклеивают рубероид в углах помещения. Выполняя этот вид работ, рекомендуется передвигаться по полу в обуви с мягкой подошвой.

Теплоизоляция

Цель укладки этого слоя понятна. Лучшим материалом в данном случае будут плиты экструдированного пенополистирола (ЭППС). Лист толщиной 5 см этого теплоизолятора по своей эффективности заменяет керамзит, насыпанный слоем 70 см. Материал практически не поглощает воду и отличается высокой прочностью на сжатие.

Чтобы листы ЭППС служили эффективнее, их рекомендуют укладывать в 2 слоя, каждый из них толщиной 3 см, смещая стыки на 1/3 или ½ листов. Это полностью устранит мостики холода и улучшит теплоизоляционные свойства утеплителя. Места стыков плит ЭППС в каждом слое следует проклеить специальным скотчем.

Слой теплоизоляции

Если в качестве утеплителя применяется керамзит или минеральная вата, потребуется дополнительный слой гидроизоляционного материала, например, полиэтиленовой пленки, чтобы защитить утеплитель от влаги финишной стяжки.

Стяжка финишная

По периметру помещения на стены закрепляют демпферную ленту 1,5–2,0 см на всю высоту стяжки. Конец демпферной ленты закрепляют на плитах утеплителя. Стяжку армируют кладочной сеткой 3мм с размером ячеек 100х100. Если планируется монтаж теплого электрического пола, на листы ЭППС кладут отражающий гидроизоляционный материал. При монтаже контуров водяного отопления толщина стяжки понадобится больше, трубы водяного нагрева должны быть в толще стяжки.

Армирующую сетку располагают таким образом, чтобы она находилась в стяжке и не выступала на ее поверхность. Для этого используют подставки, отрезки деревянных брусков, металлических профилей или, например, пробки от пластиковых бутылок. Комбинация арматуры и выравнивающих маячков — задача достаточно сложная, поэтому рекомендуется залить стяжку по отметке на стенах, а потом по ней залить тонким слоем самовыравнивающийся наливной пол.

Нанесение финишной стяжки

Для стяжки используют готовые сухие смеси или готовят раствор из речного промытого песка и цемента в соотношении 3:1. Работу выполняют быстро. Стяжка будет упрочняться 4–5 суток, а окончательная ее готовность будет через месяц. Применение готовых смесей со специальными добавками ускорит процесс созревания стяжки. Готовность ее проверяют бумажной салфеткой, положив на пол и закрыв листом полиэтилена. Если салфетка через суткиостанется сухой, стяжка готова к нанесению самовыравнивающейся смеси и монтажу финишных покрытий.

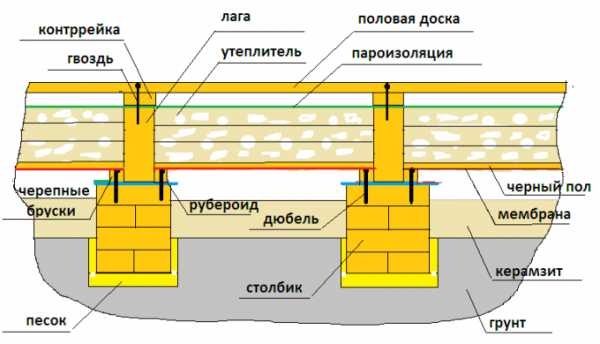

Деревянный пол по грунту на лагах

В частных домах чаще всего делают деревянные полы. Причин этому несколько:

  • в каркасных домах деревянный пол является продолжением общей конструкции здания;
  • дерево — природный материал безопасный для здоровья и жизни жильцов дома. Некоторые породы дерева благотворно влияют на состояние здоровья;
  • дерево просто обрабатывать и укладывать даже новичку в строительных работах;
  • обработка дерева антисептиками значительно увеличивают срок его службы;
  • полы легко ремонтировать и вскрывать при необходимости.

Устройство деревянного пола по грунту в частном доме на первом этаже вполне осуществимо своими руками. Пол можно утеплить, спрятать под ним коммуникации, подвальное помещение. Его настилают на лаги, которые могут быть вмонтированы при обвязке ленточного фундамента.

Структура деревянного пола по грунту на лагах

В качестве лаг применяют распиленные на две половинки бревна, бруски с соотношением сторон 1:1,5, сдвоенные толстые доски дерева хвойных пород. Если лаги не были смонтированы при обвязке фундамента их можно положить на подготовленный грунт или на столбики из кирпича на основании из бетона.

Лаги ставят на расстоянии, которое определяется толщиной половой доски. Так, если доска 50 мм, лаги устанавливают через 100 см, если доска 35 мм, лаги ставят через 60см. Первую и последнюю лаги устанавливают на расстоянии 20 см от стены, остальные размещают между ними. Если между лагами несколько больше расстояние чем требуется, то число лаг увеличивают, а крайние не сдвигают. Если помещение прямоугольное, лаги кладут вдоль длинной стены. Для квадратного помещения особой разницы нет.

Установка лаг на грунт (холодный пол без подполья)

Работы выполняют в следующем порядке:

  1. Рассчитывают, на какую глубину вынимать грунт, исходя из толщины лаг, слоев песка, щебня, глины или керамзита.
  2. Снимают полностью плодородный слой земли и копают глубже, исходя из расчетной глубины. Оставшийся грунт хорошо разравнивают и уплотняют по всей площади будущего пола. Уплотнять следует трамбовкой. На больших площадях можно пользоваться вибромашиной для уплотнения грунта.
  3. Насыпают любой песок слоем 15 см или больше и такой же слой щебня (или строительного мусора) и трамбуют. Если дом стоит на глинистом грунте, насыпают и трамбуют слой глины, а затем на нее последовательно песок и щебень. Если грунт песчаный, то можно засыпать слой прокаленного песка или проветренного не менее года шлака. Можно насыпать слой керамзита. Толщина всех слоев насыпки должна быть примерно втрое больше высоты лаг. Все слои тщательно выравнивают и трамбуют.
  4. На выровненный верхний слой (песок, шлак или керамзит) устанавливают обработанные антисептиком лаги, их утапливают в подсыпку и вокруг хорошо трамбуют. Верхний уровень лаг должен располагаться так чтобы доски пола были в нужном положении. Лаги крепят к фундаменту или нижнему венцу.
  5. По лагам монтируют доски пола.

После установки лаг на грунт начинают монтировать пол

Лаги на кирпичных столбиках (теплый пол с подпольем)

Обычно лаги устанавливают на столбики, сложенные в 2 кирпича (25х25 см).

  • Убирают плодородную землю, оставшийся грунт выравнивают и трамбуют.
  • Проводят разметку мест расположения столбиков под лаги (в том случае, если лаги не установлены при обвязке фундамента). Высота столбиков зависит от того, на какую часть стены будут опираться лаги. Это может быть брус первого ряда или ростверк (покрытый рубероидом брус обвязки фундамента).
  • Натягивают шнуры, чтобы они располагались над центром всех планируемых столбиков, и от шнуров на равном расстоянии в землю вбивают колышки на ширину кирпичных столбиков (25 см в каждую сторону).

Лаги устанавливают на кирпичные столбики

Основания под столбики

В отмеченных местах выкапывают ямы размером 40х40 см и глубиной 15–25 см на скалистом или песчаном грунте и до 45 см на глинистом и рыхлых грунтах. В глубокие ямы засыпают последовательно слой песка 10 см и слой щебня крупной фракции 10 см. и трамбуют.

Совет: Если уровень грунтовых вод близко, ямы можно заполнить слоем глины 20–25 см и утрамбовать ее (это глиняный замок).

  • Дно ям застилают полиэтиленовой пленкой или рубероидом.
  • Бетонное основание под кирпичные столбики заливают так, чтобы оно на 5 см выступало над уровнем уплотненного грунта. Для этого устанавливают опалубку из досок (примерно 5 см высотой над грунтом) и арматуру в ямки. В качестве арматуры можно использовать проволоку иди сетку с ячейками 10х10 см.
  • Заливают бетон (цемент: песок: щебень (фр. 5–10 мм)=1:3:2–3 и вода до густой консистенции) и оставляют на несколько дней для созревания.

Подготовка основания под столбики

Изготовление столбиков
  • На бетонное основание настилают рубероид в 1–2 слоя так, чтобы он выступал за края на 1–2 см.
  • На рубероид выкладывают строго вертикально (по отвесу) кирпичные столбики в 2 кирпича таким образом, чтобы последний слой кирпичей был перпендикулярно направлению лаги. Для получения раствора смешивают цемент М100 и песок в объемном соотношении 1:3 и на глаз добавляют воду.
  • На столбик кладут рубероид и на него подкладку из обработанной антисептиком фанеры или плиты OSB квадратной формы, чтобы она на 2 см выступала за их края.
Установка и выравнивание лаг

На эти подкладки устанавливают лаги. Выравнивание лаг — работа длительная и кропотливая. Для этого применяют подкладки или стесывают часть опоры. В итоге все лаги должны быть на одном уровне.

Проверить качество установки лаг можно с помощью уровня

Выровняв, их прикрепляют к столбикам уголками, а к элементам стен или фундамента — специальными крепежными системами, используемыми для возведения каркасных домов. В бетоне предварительно сверлят отверстия и вставляют дюбели.

Монтаж пола

Далее приступают к монтажу холодного или теплого пола. Доски холодного пола непосредственно укладывают на лаги.

Последний этап процесса — монтаж пола

  • Для пола с утеплителем к нижней части лаг крепят бруски 30х50 или 50х50 мм, на которые настилают черновой пол из тонкой необрезной доски толщиной 20 мм.
  • На черновой пол настилают пароизоляцию (паробарьерную мембрану).
  • На мембрану кладут мягкий утеплитель (минеральную вату), так, чтобы его листы плотно входили между лагами и плотно примыкали один к другому, не доходя примерно 2 см до верха лаг.
  • По лагам настилают доски пола.

Полы по грунту своими руками

polof.ru
