Ондулин чем крепить – Как крепить ондулин: подробная инструкция

Содержание

Саморезы для ондулина какие выбрать

Гвозди для ондулина

Сравнительно недавно все частные застройщики начали менять свое кровельное покрытие на более современное. Тем, кто уже привык к внешнему виду асбестового шифера пришелся по душе ондулин. В европейских странах его называют еврошифером, так как данный продукт появился именно там, во Франции конца 50х годов. Гвозди для ондулина существенно отличаются от привычных метизов, поэтому этому вопросу стоит уделить отдельное внимание.

Особенности еврошифера

Прежде, чем говорить про нюансы монтажа ондулина, стоит немного рассказать об его составе. Ведь еврошифер относится к мягким покрытиям, а не жестким, как привыкли считать многие.

В состав данного продукта входит большое количество модифицированного битума, которым поливается основа из натуральной целлюлозы. Стоит отметить, что перед ее использованием она была вынуждена пройти множество этапов обработки, дабы приобрести некоторые качества. Что касается внешнего вида листов, то их раскраска довольно скудна и если вы заходите создать индивидуальную крышу, то у вас это вряд ли получится.

Как вы знаете, устройство любых листовых кровель осуществляется при помощи гвоздей или саморезов. Оба метиза в обязательном порядке должны иметь прорезиненную шайбу, которая будет изолировать отверстие от поступающей сверху влаги. На такую работу подходят далеко не все крепежные элементы, поэтому здесь нужно быть предельно осторожным и подбирать их с умом.

Волнистая форма листа придает ему некоторую жесткость, а защитный слой идеально защищает ее от атмосферных явлений, но несмотря на это ондулин довольно пластичный материал. Его легко согнуть в любом направлении, поэтому он часто используется на сложных кровельных системах, там, где присутствует множество плоскостей. Кстати, некоторые кровельные бригады стараются обмануть заказчиков и натягивают материал с целью увеличения его полезной площади. Не позавидуешь тем, кого одурачили таким способом, так как при отрицательных температурах материал сжимается и рвется, а это приводит к срочному ремонту.

Исходя из высокой пластичности нетрудно предположить, что данный материал легко может делиться на части. Для этого лучше всего использовать обычную ножовку, но для простоты и быстроты можно воспользоваться болгаркой. Крепить данный продукт к основанию следует теми гвоздями, что дал вам производитель. Если он не обеспечил вас ими, то стоит задуматься об услугах данной фирмы. Многих застройщиков интересует один вопрос: «сколько гвоздей уходит на лист ондулина?» Расход метизов составляет порядка 20 штук на один лист еврошифера.

В качестве альтернативных крепежей часто встречаются и саморезы для ондулина. Их устройство происходит куда быстрее за счет использования электроинструментов: шуруповерта или электродрели. Здесь очень важно регулировать степень проникновения метиза, иначе можно повредить поверхность материала, и его дальнейшая укладка станет невозможной.

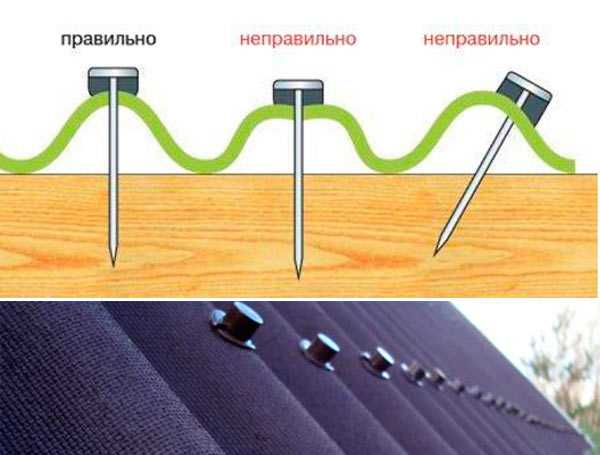

ВАЖНО: Любой крепеж, гвоздь или саморез, размещается на гребень волны. При вертикальном или горизонтальном нахлесте лист плотно придавливается к основанию, и уже затем производится вкручивание.

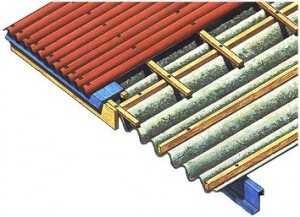

Как вы уже знаете, еврошифер изготавливается из основы и модифицированного битума. Если вы знакомы с его свойствами, то наверняка знаете, что данные продукты нельзя устанавливать на крышу при низкой или высокой температуре. Оптимальным периодом для устройства ондулина является диапазон температур от +10 до +20 градусов. При отрицательных показателях градусника лист будет крайне хрупок и его легко поломать при монтаже, что касается большой жары, то она так же пагубно влияет на структуру битумного продукта, делая его чересчур эластичным.

Положительные и отрицательные стороны ондулина

Ондулин относится к довольно популярным материалам частного строительства. Его большая часть потребителей использует его в качестве дополнительного покрытия, а не основного, но давайте обо всем по порядку.

Преимущества еврошифера кроятся в следующем:

  • Небольшая масса одного листа. Отсюда следует, что для материала не потребуется создавать прочную стропильную систему и можно обойтись каркасом, а это серьезно экономит финансы. Помимо этого, легкость продукции позволяет совершать монтаж самостоятельно, даже в одиночку.

  • Долговечность. Не так давно этот материал не выдерживал длительного воздействия влаги на поверхность, а сегодня, когда он производится с новой формулой битума, продолжительность эксплуатации доходит до 50 лет, главное правильно совершить монтажные работы.
  • Высокая эластичность позволяет устраивать такой вид кровли на сложные кровельные конструкции.
  • Благодаря свойствам материала и метизам со шляпками
    достигается практически стопроцентная гидроизоляция
    .
  • Небольшой вес позволяет монтировать материал поверх старого основания без его демонтажа. Для этого сооружается своеобразная обрешетка и на нее крепятся листы.

Недостатками данного покрытия считаются следующие пункты:

  • Шероховатость поверхности не позволяет спускаться осадкам естественным образом и для очистки кровли в зимнее время вам придется забираться туда довольно часто. Впрочем, решить такую проблему можно при помощи крутоуклонной стропильной системы.
  • Свойства материала позволяет производить монтаж только в определенных условиях.
  • Ондулин относится к мягким кровлям, поэтому зачастую ее укладывают поверх сплошной обрешетки. В ее структуре обязательно должна наблюдаться контробрешетка, для отвода большого количества конденсата, поступающего с нижележащих помещений.

Приобретая кровельный материал, нужно изучить его на дефекты: сколы и трещины.

Преимущества и недостатки саморезов

Наверняка, каждый застройщик стремиться узнать, как можно больше нюансов об том или ином элементе. В некоторых случаях это позволяет оценить ситуацию более здраво и проделать данную работу куда лучше. При работе с саморезами стоит выделить одну очень важную особенность: скорость монтажа. Если использовать электроинструменты, то скорость монтажа достигает очень высоких показателей, чего не скажешь про обычные гвозди, где осторожность превыше всего.

Использовать саморезы можно как на деревянной обрешетке, так и на металлической, хотя, ондулин и редко устраивается на такое основание. Расход метизов и их место крепления ничем не отличается от гвоздей, поэтому говорить об этом не имеет смысла.

Помимо положительных сторон, здесь присутствует и некоторый негатив. Прокладка, входящая в состав крепежа, не позволяет осуществить стопроцентную герметизацию из-за формы самого покрытия. Из этого следует, что при эксплуатации такой крыши в нее все-таки будет попадать некоторое количество влаги. Бороться с такой проблемой можно при помощи специальных кровельных герметиков, но это существенно продлит монтажный процесс.

Для некоторых людей внешний вид здания играет довольно важную роль. Используя саморезы в качестве крепежей не всегда можно угадать с цветовой гаммой по той причине, что их шляпки не изготавливают разных цветов, они имеют стандартный колер.

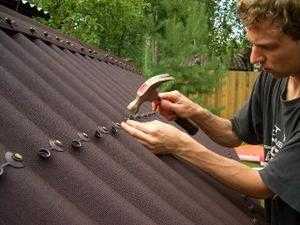

Гвозди для устройства ондулина

Для производства гвоздей под еврошифер в качестве сырья применяется легированная сталь и, чтобы она прослужила как можно дольше, ее покрывают цинковой оболочкой. Стандартный метиз для монтажа данного покрытия имеет длину в 75 миллиметров с диаметром в 3,5 миллиметра. Гвозди используются исключительно для крепежа материала к деревянной обрешетке. Кстати, на теле метиза имеются специальные засечки, обеспечивающие максимально качественное сцепление со структурой древесины. После множества испытаний было доказано, что такие крепежи не позволяют даже шквалистому ветру оторвать лист от основания.

ВАЖНО: Если вы сделали неверный замер и разместили гвоздь не в ту область, то вытаскивать его необходимо при помощи гвоздодера, подложив под него что-нибудь плоское, например, дощечку.

Фирменные гвозди оснащаются специальными шляпками с крышечкой. Такой состав метиза создает на плоскости красивую линию, которая только украсит кровельную поверхность, главное, чтобы она была ровной. Для этого лучше всего воспользоваться натянутым шнуром. Массивная шляпка выступает не только в качестве декорации, но и качественно изолирует место крепежа. Благодаря изогнутой нижней юбке шайбы она плотно прилегает к покрытию и не оставляет никакого зазора. Забив такой метиз в кровлю, крышечку нужно защелкнуть, тем самым она скроет его шляпку.

Нельзя не отметить некоторые фокусы данного самого материала. После устройства крепежей, через определенное время проделанное отверстие заполняется битумом, который выделяет ондулин. Помимо этого, в теплую погоду кровельное покрытие склеивается между собой и заполняет все мелкие зазоры. Именно поэтому при монтаже очень важно прижимать материал к основанию. Таким образом получается практически водонепроницаемая поверхность, способная прослужить более 50 лет.

Если вы приобретаете ондулиновые гвозди отдельно, то лучше на месте провести некоторую проверку шляпок-крышечек. Провести такую процедуру довольно просто. Возьмите россыпью несколько метизов и попробуйте пощелкать шляпкой. Если крышка без метиза закрывается с трудом, то разместив его туда, сделать это будет невозможно.

Некоторые застройщики стремятся ускорить процесс монтажа и крепят на материал уже закрытые крышки. Такого делать конечно же не стоит, в противном случае большинство из них просто треснет и приобретет непрезентабельный вид.

stroyvolga.ru

Как крепить ондулин кровельными саморезами

Кровельный материал – ондулин (еврошифер) – современное покрытие. Оно прочное, с большим сроком службы, надежное, с простым процессом монтажа.

Первый вопрос – чем крепить. Здесь два варианта – кровельные саморезы или специальные гвозди. Второй вариант лучше, потому что он надежнее за счет прочного скрепления с древесиной, из которой делается обрешетка кровли. Плюс простота крепления за счет используемого шуруповерта. Единственное, на что необходимо обратить внимание, это шестигранная головка крепежа и прокладка из неопреновой резины. Последняя при разных температурных и влажностных режимах не изменяет своих качественных характеристик. И прослужит почти столько же, сколько и сам крепеж. Кстати, последний обязательно должен быть оцинкованным.

Второй вопрос – обрешетка. Здесь все зависит от ската кровли, потому что ондулин относится к полумягким материалам. Поэтому, если скат крыши пологий, то требуется сплошная обрешетка, если угол наклона в пределах 10-15°, то расстояние между элементами обрешетки 40 см, больший угол до 60 см. Лучше использовать для конструкции доски шириной 100 мм, в крайнем случае рейки сечением 60х40 мм.

Правила крепления ондулина с помощью саморезов:

  • Вкручивать саморез необходимо только в волну.
  • При этом крепеж должен вкручиваться по центру волны и только перпендикулярно. Именно так можно создать герметичное крепление, которое не создаст протечек кровли.
  • Прикладывать при вкручивании слишком большие усилия не стоит. Вдавленная волна ондулина – это место напряжений, которая может привести к его растрескивании. К тому же изгиб – это место снижения герметичности стыка между крепежом и кровельным материалом.

  • Особое внимание необходимо уделить схеме расположения крепежных изделий. По верхней и нижней кромкам саморезы вкручиваются в каждую волну. Внутри листа крепеж производится через волны в шахматном порядке. При этом саморезы, расположенные по диагонали крепления, должны располагаться друг от друга на расстоянии 40-50 см. Именно эта схема поможет удержать кровельный материал на крыше даже при сильных порывах ветра.
  • Производители и специалисты рекомендуют, чтобы на один лист ондулина приходилось, как минимум, двадцать саморезов.
  • Сначала закрепляются углы материала, затем середина, а уже потом вкручиваются все остальные.
  • Сегодня производители крепежных изделий предлагают дополнительный элемент – декоративные колпачки из пластика, которые можно подобрать по цвету. Если есть возможность приобрести их, сделайте это обязательно.
  • Не стоит крепить волну, которая останется под нахлестом. В этом случае оптимальный вариант – соединить два края двух листов одним саморезом.
  • Монтаж ондулина лучше проводить при положительных температурах окружающего воздуха.
  • Постарайтесь на него не наступать.
  • Монтаж проводите так, чтобы на одном участке не стыковались сразу четыре листа. Поэтому укладку производят со смещением.

При кажущейся простоте монтажного процесса, нюансов у него немало. Поэтому очень важно их точное соблюдение. Особенно это касается схемы крепления листов и правильного вкручивания крепежа. Хотя необходимо отметить, что нет в процессе сооружения кровли важных или второстепенных операций.

Сэндвич-панели в России

Сегодня в России сэндвич-панели используются практически повсеместно – из них строят магазины, супермаркеты, автомастерские, мойки, производственные и жилые здания. Сэндвич-панели…

Доборные элементы для сэндвич-панелей

Сэндвич-панели – уникальный строительный материал, обеспечивающий быстрое и недорогое строительство. Из них возводятся жилые дома, гаражи, производственные комплексы. Завершённый вид…

leksholding.ru

Особенности монтажа ондулина на металлическую обрешетку

Кровельные материалы Ондулин монтируются на металлическую обрешетку с помощью специальных винтов с защитной шляпкой. Выполнение требований инструкций и соблюдение последовательности операций являются залогом безупречной и долгой службы кровли.

Обрешетка из «шляпного», или «омега-профиля» монтируется на стропильную систему, состоящую из сборных или сварных металлоконструкций. Необходимость замены деревянного бруса на металлопрофиль вызвана следующими причинами:

- крепление бруса к металлическим конструкциям должно осуществляться с помощью болтов, что достаточно трудоемко и дорого;

- крыша из металлоконструкций имеет большое межстропильное расстояние, что требует применение бруса большого сечения;

- при перепадах температуры на поверхности металлоконструкций образуется конденсат, вызывающий появление грибка и гниение древесины;

- как правило, крыши из металлоконструкций имеют большие размеры, что влечет необходимость наращивания брусьев обрешетки. При увеличении длины шляпный профиль монтируется внахлест, что упрощает работу и не нарушает плоскость кровли.

Крепление обрешетки из шляпного профиля

Крепление обрешетки из металлопрофиля осуществляется согласно инструкции производителя:

- в основании профиля с шагом межстропильного расстояния просверливаются по два отверстия;

- шаг обрешетки выставляется по шаблону;

- на каждом стропиле размечаются и просверливаются два ответных отверстия;

- крепление профиля осуществляется саморезами.

В остальном обрешетка из металлопрофиля от деревянной не отличается, а кровельные материалы монтируются согласно инструкции изготовителя.

Последовательность монтажа ондулина на металлическую обрешетку

1. Монтаж кровли осуществляется рядами от карниза к коньку. Первыми укладываются листы с подветренной стороны. Расстояние от края листа до осевой линии профиля обрешетки должно равняться 7 см.

Все следующие ряды укладываются таким образом, чтобы середина верхнего листа приходилась на стык двух нижних.

2. Так как ондулин обладает достаточной гибкостью, необходимо соблюдать последовательность крепления листа по точкам:

а) крепится нижний угол в первой волне со стороны щипца;

б) крепится нижний угол в девятой волне;

в) крепится верхний угол в первой волне:

- если уклон более 15 градусов, эта точка крепления располагается на 3-й планке обрешетки;

- если уклон менее 15 градусов, эта точка крепления располагается на 4-й планке обрешетки.

г) осуществляется последовательное крепление во всех остальных точках: нижний ряд, второй ряд, и т.д.

3. При уклоне скатов более 15 градусов листы укладываются с боковым перекрытием в одну волну и торцевым нахлестом 17 см.

При уклоне скатов 10-15 градусов ондулин монтируется с боковым перекрытием в одну волну и торцевым нахлестом 20 см.

4. Отверстия для крепления просверливаются в верхних точках волн. Сверла должны соответствовать диаметру винтов и иметь заточку, учитывающую материал обрешетки.

Важно: кровля из ондулина монтируется рекомендуемыми производителем винтами с защитной шляпкой.

Используйте электроинструмент с регулируемой настройкой вращающего момента, это поможет избежать повреждений кровельного материала.



www.onduline.ru

Как правильно крепить ондулин — Мастер профнастила

Как крепить ондулин? С этим вопросом сталкиваются многие, кто при проведении строительных работ сделал свой выбор в пользу еврошифера. Сам материал занимает лидирующие позиции на современном строительном рынке. Связано это с тем, что он имеет ряд весомых преимуществ, которые ставят ондулин на порядок выше аналогов.

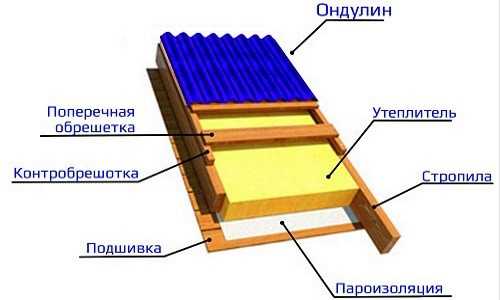

Пирог кровли из ондулина.

Одним из главных плюсов является то, что ондулин на 100% состоит из экологически чистых материалов. А это значит, что при перепадах температур или любом другом воздействии, покрытие не выделяет никаких токсинов.

Помимо этого, среди преимуществ можно выделить низкую цену на изделие, что делает покрытие доступным практически всем слоям населения. Не стоит обходить стороной и простоту монтажа. Выполнить весь фронт работ можно самостоятельно, не прибегая к помощи специалистов. Что является еще одним бонусом в копилку экономии.

Все положительные качества заставляют сделать выбор в пользу этого материала. Перед тем как крепить ондулин, необходимо выяснить основные положительные стороны еврошифера, основные тонкости проведения работ. А также уточнить, как провести ремонтные работы в случае, когда покрытие пришло в негодность. Все эта информация позволит быстро и качественно выполнить весь фронт поставленных задач.

Типы материала для монтажа кровли

Характеристика ондулина.

Прежде чем приступать к выполнению работы, необходимо ознакомиться с основными вариантами материала, которые станут пригодны для данной работы.

Ондулин является распространенным строительным материалом и изготавливается из таких компонентов:

  • волокна целлюлозы;
  • натуральные минеральные наполнители;
  • термоотверждающая смола;
  • дистиллированный битум.

Глядя на эти компоненты, можно сделать вывод, что материал является экологически чистым и не содержит никаких токсичных веществ. Ондулин может иметь 2 формы воплощения:

Схема выполнения крепления ондулина.

  1. Шиферный. Изготавливается цельными листами, которые имеют размер 2 м на 95 см. Структура волны подобна обычному шиферу. Лучше всего использовать такой материал для кровли с простой конструкцией, например, двускатной. Кроме того, он станет отличным вариантом для крыши, которая имеет большую поверхность.
  2. Черепичный. Представлен в виде гибких пластин, которые имеют размер 35 на 60 см. Такой вид покрытия может стать актуальным для конструкций как со сложной, так и с простой формой. Не рекомендуется использовать для больших площадей, так как процесс укладки может быть достаточно длительным.

Если использовать черепичный ондулин для кровли со сложной конструкцией, то ускорится процесс и сократится количество отходного материала, что поможет сэкономить приличную сумму денег. На строительном рынке можно найти огромное разнообразие цветов черепицы. Кроме того, можно приобрести элементы и разной формы.

Каждый из приведенных примеров имеет абсолютно одинаковые технические показатели. Срок службы, который заявлен компанией, составляет порядка 10-15 лет. Но практика показывает результаты в 2-3 раза выше.

Вернуться к оглавлению

Рекомендации специалистов по проведению работ

Для того чтобы покрытие качественно прослужило весь заверенный срок, а то и больше, необходимо выполнять простой перечень правил:

Шаг обрешетки под ондулин.

  1. Крепление ондулина необходимо осуществлять на то количество крепежей, которое указано в инструкции. Если же сэкономить на этом, то прочность всей конструкции значительно снизится.
  2. Шаг обрешетки не должен превышать дистанцию в полметра, в противном случае возможно образование провисания.
  3. Нахлест волны зависит от угла наклона всей кровли. Он может колебаться от 17 до 30 см по вертикали (1-2 волны с каждой стороны).
  4. Показатель длины карнизного свеса не должен превышать 5 см. В противном случае возможна деформация под силой ветра.
  5. Листы материала должны лежать достаточно свободно. Категорически запрещается их натягивать, так как в дальнейшем возможна деформация.
  6. Перед тем как начать крепление ондулина, необходимо убедиться в том, что первый ряд лежит ровно. Если же нет, то стоит его выровнять, так как далее кривизна станет еще сильнее.
  7. Не нужно выполнять работы при минусовой температуре. Связано это с тем, что ондулин может сжиматься при сильном морозе. Когда же температура повысится, он снова примет свою форму, и может произойти деформация.

Выполнив такой простой перечень правил, можно быть уверенным в том, что кровля из ондулина прослужит значительно дольше, чем заявленный срок. Кроме того, избавит от всевозможных ремонтных работ.

Ондулин и сам обладает огромным рядом преимуществ, которые выделяют его среди других материалов. Среди них длительный срок эксплуатации, простота монтажа, экологическая чистота материала и многое прочее. А выполнение всех этих рекомендаций только усилит основные положительные стороны и придаст поверхности долговечность.

Вернуться к оглавлению

Технология укладки ондулина и дополнительные материалы

Схема укладки листов ондулина.

Для начала необходимо выяснить, чем крепится ондулин, какой набор крепежных материалов и инструментов понадобится для выполнения данного фронта работ. При подготовке к работе необходимо купить такие дополнительные материалы:

  1. Шиферные гвозди с широкими шляпками. Чтобы выполнить их расчет, необходимо учитывать, что для одного листа потребуется минимум 20 гвоздей.
  2. Элементы, которые будут образовывать конек кровли.
  3. Для ребер кровли необходимо приобрести щипцовые элементы.
  4. Кроме того, необходимо приобрести элементы, которые помогут выполнить геометрическое соединение свеса кровли и стены дома.

Из инструментов может понадобиться следующий перечень:

  1. Молоток для забивания гвоздей.
  2. Электролобзик или ножовка для подгона материала в проблемных зонах.
  3. Гвоздодер. Если понадобится выполнить какой-либо демонтаж.
  4. Рулетка и уровень для проведения замеров и проверок.
  5. Стоит также подготовить стремянку или лестницу, которые помогут забираться на крышу и затаскивать туда материал.

Перед тем как начать крепление ондулина, необходимо выполнить расчет количества материала.

Зная стандартные показатели материала, осуществить это достаточно легко. Измерив показатели крыши и разделив их на одну единицу изделия, можно получить необходимый расчет. Стоит делать обязательный запас в виде 10-15% для обеспечения перехлеста и для запаса брака.

И все же, как крепится ондулин? На начальном этапе необходимо соорудить деревянный каркас, на который и будет осуществляться крепление. Шаг клетки не должен превышать 50 см, в противном случае возможно образование провисания.

Далее на каркас укладываются листы ондулина. Процесс укладки осуществляется снизу. Укладывается материал рядами с обеспечением всех необходимых нахлестов. Особое внимание стоит уделить первому ряду. Если он будет неровным, то в дальнейшем пойдет сильный перекос всей кровли. Крепится материал при помощи шиферных гвоздей (минимум 20 штук на один лист).

В завершении работы необходимо установить все оставшиеся элементы. Осуществить крепление коньковых элементов, крепление ендовы, установку вентиляционных сеток. Последним этапом работы следует гидроизоляция всех швов. Это станет барьером на пути проникновения влаги.

masterprofnastila.ru

Как покрыть ондулином частное домостроение

Агрессивная рекламная компания ондулина явно приносит свои плоды. Хотя стоит признать, ничего плохого в таком выборе нет. Современный кровельный материал, имеющий ряд достоинств, который может применяться при различных углах наклона кровли. Но основным плюсом ондулина, в глазах потребителя, является демократичная цена, небольшой вес, простота монтажа. Основная информация о том, как покрыть ондулином кровлю есть в типовых инструкциях, которые мы сейчас и рассмотрим.

Основание под ондулин.

Примечателен тот факт, что ондулин, благодаря небольшому собственному весу, можно укладывать поверх старых покрытий, для этого необходимо только смонтировать правильную обрешетку. Конструкция обрешетки зависит в первуюочередь от угла наклона ската, при этом требуется соблюдать следующие рекомендации:

  • Если кровля имеет уклон до 10 градусов, монтаж ондулина должен производиться по сплошной обрешетке, которая обычно выполняется из OSB, влагостойкой фанеры или обрезной доски. При укладке листов обрешетки не забывайте оставлять между ними зазор, хотя бы в 5 миллиметров. Поперечный нахлест листов ондулина в этом случае должен составлять 300 мм, а боковой — 2 волны.
  • При уклоне от 10 до 15 градусов обрешетка должна состоять из брусков сечением 40х50 мм, уложенных через 450 мм по осям. На такой кровле ондулин можно класть с перекрытием в 1 волну и нахлестом в 200 мм.
  • Если уклон больше этого значения, допускается изготовление обрешетки из такого же бруса, с межосевым расстоянием укладки не более 610 мм. Величина нахлеста соответственно уменьшается до 170 мм.

Порядок укладки листов.

В принципе схема укладки ничем не отличается от укладки обычного шифера со смещением на половину листа(шахматный порядок). Первый лист необходимо укладывать с подветренной стороны, тогда господствующие ветра не смогут подорвать закрепленный лист. Второй ряд начинают с разрезанного пополам листа итак дальше. В процессе укладки ондулина есть следующий нюанс, при высокой температуре окружающего воздуха (порядка 30 градусов) материал становиться хрупким, причем значительно. Поэтому монтаж желательно производить либо весной, либо осенью. Если же никуда не деться от необходимости летнего монтажа, производите работы рано утром, так сказать по холодку, выбор такого времени благоприятно скажется не только на сохранности материала, но и на вашем здоровье.

Как и чем крепить листы ондулина.

Итак, как покрыть ондулином крышу вкратце разобрали, теперь давайте рассмотрим варианты крепления листов.

  • Производитель не зря комплектует свое изделия специальными гвоздями с пластиковыми крышками. Их замена на саморезы с большой шляпкой может со временем доставить ряд проблем. При возможных линейных расширениях листа, может произойти его повреждение шляпкой такого самореза. Поэтому не стоит экспериментировать, применяйте сертифицированный крепеж. Хотя и в этом случае есть ряд нюансов. На основании имеющегося опыта можно сказать следующие, основная проблема гвоздей заключается в том, что, даже при небольшом перекосе при забивании достаточно тяжело защелкивать защитные колпачки, или же они со временем самопроизвольно открываются. А это мало того что не красиво, так еще и уменьшает срок службы крепежа. Решается этот вопрос достаточно просто, защитный колпачок забивается заранее, забиваются гвозди вмести с ним. При этом сами колпачки выходят из строя в единичных, достаточно редкихслучаях.
  • Производитель дает четкую схему расположения гвоздей на листе, ее и требуется придерживаться, в противном случае тяжело будет предъявлять претензии к качеству материала, если его вдруг сорвет. Каждый лист крепиться 20 гвоздями по следующей схеме.

Сначала крепим два нижних угла, затем верхний. После пробиваем низ листа в каждый гребень, последующие ряды крепятся через одну волну. Прямолинейность ряда гвоздей можно обеспечить с помощью бечевки или специального шаблона.

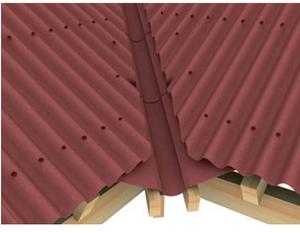

Примыкания скатов и конек.

Коньковая планка обычно входит в комплектующие, для ее монтажаустраивается дополнительная обрешетка. Установка начинается также с подветренной стороны, нахлест должен составлять 125 мм, гвозди бьются в каждую волну перекрываемого листа. Сопряжения, так же как и примыкание ската к другим поверхностям обустраиваются с применением специальной ендовы, которая также устанавливается на обрешетке. Крепеж аналогичен крепежу конька, в каждую волну листа. Примыкания ендовы к вертикальным стенам должно обрабатываться силиконом.

Вот в принципе и вся основная информация о процессе монтажа ондулина. Кстати, существует метод укладки от конька, при этом каждый нижний ряд подводится под верхний. Такая схема может избавить от необходимости передвижений по уже уложенному покрытию.

semidelov.ru

инструкция по монтажу своими руками, укладка и устройство обрешетки

Содержание статьи:

OFIC SA – французская компания, производящая специальное покрытие для кровли Ондулин (торговая марка – Onduline). Компания начала производство ондулина в 1944 году, сегодня покрытие успешно продается и в странах СНГ. Кровля производится на заводах во Франции, Польше, Испании, Турции, Бельгии и Малайзии. Ондулин имеет гарантийный срок эксплуатации 15 лет. В листах покрытия не содержится асбеста, материал изготовлен из битума и минеральных веществ.  Монтаж кровли из ондулина чрезвычайно прост, листы легко режутся, вес одного листа – небольшой, около 6 кг.

Лист ондулина изготовлен из целлюлозы, которая обрабатывается при высоких температурах и под высоким давлением, что обеспечивает материалу прочность и влагоустойчивость. Целлюлоза пропитана битумом и обработана термоотверждаемыми смолами и минеральными добавками.

Монтаж крыши из ондулина состоит из нескольких этапов

Устанавливать ондулин можно на чердачные, а также на мансардные кровли, шаг должен составлять около 450 мм. Вообще, шаг обрешетки под ондулин будет зависеть от уклона крыши. Кровельный лист этого материала легче, чем шифер, в 4 раза, при размерах ондулина 2х0,94 м он весит всего 6 кг. Кроме того, ондулин не такой хрупкий, как шифер, поэтому его несложно устанавливать и легко разбирать даже самостоятельно, используя при этом инструкцию (ниже приведено 2 варианта: видео и текстовый).

Монтаж Ондулина своими руками не требует специальной подготовки, необходимо знать лишь некоторые правила установки:

  1. При наклоне крыши с углом от 50 до 100 потребуется установить сплошную обрешетку. Ее выполняют из деревянных или фанерных досок. Концевой нахлест при этом составляет 300 мм, а боковой должен иметь 2 волны.
  2. Для установки еврошифера с углом наклона кровли от 10 до 15 º потребуется  обрешетка под ондулин с интервалом в 450 мм по осям. На концах нахлест будет составлять 200 мм, боковой, соответственно, равен одной волне.
  3. Для угла наклона от 150 и больше выполняется обрешетка с шагом 600 мм по осям. Необходимо предусмотреть концевой нахлест в 170 мм и боковой в одну волну.

Подробная инструкция по монтажу ондулина — точное следование и четкое выполнение ее пунктов гарантирует успех при монтаже еврошифера.

Монтаж ондулина — подробная фото инструкция

По осям к стропилам прибиваются бруски обрешетки. Прибивают таким образом, чтобы сохранялись необходимые расстояния, которые зависят от угла наклона крыши. Для того чтобы поддержать параллельность обрешетки с карнизом, необходимо использовать деревянный «интервал».
Делать разметку на листах можно цветным карандашом. Резать волнистые листы лучше всего ножовкой по дереву, перед этим ее смазывают маслом, так, инструмент не будет застревать. Также можно резать листы циркулярной или ручной электропилами.

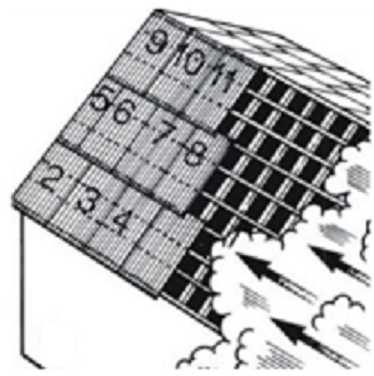

Укладка ондулина начинается с края крыши от направления ветра. Четный ряд прикрепляют с половины листа. На стыке в углу должен образоваться нахлест в 3 листа.
Специалисты рекомендуют использовать специализированные гвозди для крепления ондулина. Это могут быть гвозди со шляпками из ПП (полипропилена) или из ПВХ (поливинилхлорида). В принципе, качество этих двух видов практически одинаково.
Прибивают листы с двух сторон. По середине лист прибивают через волну. На один лист используют 20 гвоздей. Чтобы ряд гвоздей шел строго в одну линию, используется натянутый шнур.
Водосточные желоба крепятся к карнизу. Лист может выступать максимум на 70 мм. Для улучшения гидроизоляции кровли используется карнизный короб.
Используйте карнизный короб для гидроизоляции карниза. Лист Ондулина может выступать на карнизе максимум на 70 мм.
На карнизе нужно прибить вентиляционную гребенку, для защиты от насекомых.
Невентилируемый карниз защищают специальным заполнителем карниза.
Для правильного устройства ребер кровли по каждой волне листа прибивают к брускам обрешетки коньковый или чипцовый элемент.
 Коньковый элемент прибивают с нахлестом 12,5 см.
Правильное оформление ребер крыши.
 Оформление чипца крыши с помощью чипцового элемента Ондулин.
 Загибаем и крепим край листа гвоздями к чипцовой доске.
Боковые стыки крыши можно красиво оформить с помощью ендовы ондулина. Затем следует аккуратно гидроизолировать стыки. Нужно выполнить гидроизоляцию стыков крыши с печной трубой, для этого используют изолирующую ленту. Устройство кровли из ондулина предполагает использование специальной ендовы Ондулин. Для закрепления ендовы необходимо выполнить дополнительную обрешетку.
На стыке торцов кровли со стеной используют покрывающий фартук. Если длина листа ондулина составляет 500 мм и ее крепят к обрешетке с шагом 200 мм, получается эффект черепицы.
Для естественного освещения подкровельного пространства применяют прозрачные листы.
Для выхода на кровлю и проникновения света на чердак нужно вмонтировать кровельное окно. Его легко прикрепить гвоздями на стыках с листами. Для вентиляции кровли используют кровельный вентилятор. Крепится так же, как кровельное окно.

Схема укладки ондулина достаточно проста. Обязательно перед тем, как приступить к покрытию кровли ондулином, внимательно прочтите руководство. Инструкция по укладке ондулина всегда прилагается в комплекте и дает понятные и полезные рекомендации от производителя.

Рекомендации и правила укладки крыши ондулином:

  1. Во время монтажа на кровле не наступайте между волнами, ставьте ногу на гребень волны.
  2. Укладывать ондулин необходимо лишь при температуре от 0 до +300C. При низких температурах воздуха (ниже 50C) покрытие становится жестким. В жаркую погоду (от 300C) установка битумных листов не рекомендуется.
  3. Технология монтажа ондулина требует обязательно забивать по 20 гвоздей в один лист. Если такое гарантийное требование не будет соблюдаться, то при сильном ветре возможны разрушения покрытия.

Достоинства и недостатки ондулина

Достоинствами ондулина являются следующие показатели:

  • ондулин экологически чист;
  • срок эксплуатации около 50 лет;
  • низкая стоимость;
  • большая площадь покрытия;
  • в уходе не нуждается;
  • краска не шелушится;
  • материал устойчив к разным температурам и большим нагрузкам.

Недостатком Ондулина является то, что цвет покрытия со временем выгорает и теряет яркость, особенно это происходит с коричневым покрытием.

Технология укладки ондулина схожа с резиновым шифером, но в отличие от шифера, ондулин  не токсичен для человека, его листы намного прочнее и легче шифера, ондулин также можно использовать для облицовки стен. И еще – яркие цвета ондулина приятнее для глаз, чем серый шифер. Основная гамма цветов ондулина – это матовые оттенки зеленого, красного, черного и коричневого. Доступная цена, простота монтажа и его высокие показатели принесли покрытию популярность среди потребителей и положительные отзывы.

Уход за кровельным покрытием ондулин

Листы этого материала не требуют особого ухода. Конечно, не нужно допускать чрезмерного загрязнения и засорения, например, ветками и листьями, чтобы покрытие не портилось. Через значительный промежуток времени цвет кровли из ондулина блекнет, тогда ее можно будет покрасить специальной краской из распылителя.

Стоимость монтажа ондулина

Французский шифер можно укладывать поверх уже имеющейся кровли. Его также легко устанавливать самостоятельно, но все-таки многие не рискуют и обращаются за услугами к профессионалам. В таком случае стоимость укладки ондулина будет зависеть от объема и сложности проводимых работ. Сюда входит:

  • сложность конструкции кровли;
  • площадь покрытия;
  • монтаж обрешетки, стропил;
  • укладка;
  • установка водосточной системы.

На общую стоимость влияет известность и квалификация мастера, а также желаемые сроки выполнения работы. Приблизительная расценка услуг может составить от 15 до 30 у.е. за квадратный метр.

Аналоги материала Ондулин

У любого популярного и качественного продукта со временем появляются аналоги. Основными материалами, похожими по характеристикам на ондулин, являются кровельные покрытия Аквалайн (Aqualine), Битувель (Bituwell), Ондура (Ondura) и Нулин (Nuline). Материалы устанавливаются по тем же схемам, что и ондулин, имеют те же условия эксплуатации и другие аналогичные показатели. Рассматривая фото этих брендов, кажется, что различие состоит лишь в цветовой гамме.

Как отличить качественный ондулин от подделки?

Некоторые продавцы под маркой Ондулин продают материалы других производителей или аналоги, не имеющие качеств ондулина. Как отличить оригинальный продукт?

  1. На оборотной стороне ондулина имеется рифленая сетка черного цвета.
  2. Определенное количество волн, их должно быть ровно 10.
  3. Высота одной волны составляет 3,8 см.
  4. Внешняя сторона поверхности шершавая, со структурой, напоминающей марлевый бинт.
  5. Цвет матовый, насыщенный.
  6. На своей крайней волне лист ондулина имеет печать  с кодом завода
  7. На аксессуарах есть маркировка «Ондулин».

Имеется сертификат с брендовым названием Onduline, а также к продукции прилагается инструкция и гарантийный талон на 15 лет.

ukroem.ru

Как правильно крепить ондулин?

Как крепить ондулин

Подготовка поверхности

Лично я не стал бы снимать старое покрытие, поэтому опишу именно этот вариант (хотя принцип один и тот же). Итак, первым делом нужно очистить старое покрытие от всякого мусора, золы, листьев, веток и тп. Не переусердствуйте, в этом деле подойдет веник или метла, вычищать все до блеска не нужно.

Сооружение обрешетки

Так как крепить будем поверх старого покрытия, нам потребуется соорудить обрешетку. Для этого нам потребуются длинные брусья, которые станут продольной частью обрешетки, а затем для удобства натягиваются нити и по ним ровненько крепятся поперечные брусья.

Монтаж

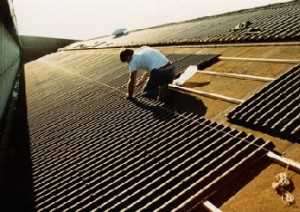

Для монтажа ондулина потребуется ножовка, сантиметр и специальные гвозди (шляпки у них делаются из полипропилена или поливинилхлорида), кстати, существуют также специальные "насадки" на гвозди, которые оснащены крышечками, которые защелкиваются и тем самым прикрывают шляпки гвоздей. Ондулин можно резать обычной ножовкой, а вдоль листа даже обычным ножом. Начинать укладку листов ондулина нужно начинать с края крыши от направления ветра:

На рисунке также указан и порядок расположения листов - сначала укладываются нижние, а за ними слой выше и выше. Кстати, обратите внимание, как расположены по отношению друг к другу первый и второй ряд листов - второй ряд по отношению к первому сдвинут на расстояние около пол листа вбок.

Вбивать гвозди нужно только в верхние волны, чтобы вода не просачивалась в отверстия, а стекала вниз. В нижний край гвозди вбивают в каждую волну (повторюсь, верхнюю), а посередине листа принцип напоминает синусоиду - через одну волну (см картинку):

И еще, не рекомендую крепить ондулин, если на улице стоит влажная погода, так как при намокании он может деформироваться и со временем (перепад температуры, солнечные лучи) эта часть может потрескаться и стать очень хрупкой, тем самым нужно будет менять покрытие уже через 2-3 года.

Если еще остались какие-либо вопросы, очень рекомендую посмотреть это видео:

www.remotvet.ru
