Укладка теплого пола своими руками – Секреты укладки водяного теплого пола своими руками
Разновидности теплый полов + установка!
Теплые полы набирают популярность с каждым годом, что абсолютно обосновано. В данной статье мы рассмотрим основные разновидности теплых полов, а также рассмотрим монтаж каждого вида, кроме этого мы подробно рассмотрим процесс монтажа плитки на теплый пол.
Водяной теплый пол своими руками
Эта система отопления представляет собой циркулирующую по трубам нагретую воду или антифриз. Трубы (металлопластиковые, медные, металлические и т.п.) закладывают в стяжку и подключают либо к бойлеру, либо к центральному отоплению. Такая система применима в частных домах, так как в городских квартирах подобную систему отопления подключить проблематично. Подробно про водяной теплый пол читайте тут.
Как смонтировать водяной теплый пол

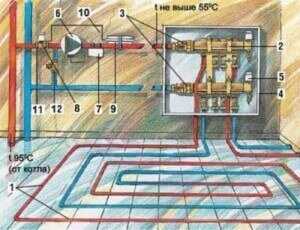

Водяной теплый пол — схема
- Первый этап – подготовка и выравнивание поверхности. Черновой пол очищают от мусора и устраняют все перекосы, чтобы избежать в дальнейшем неравномерного прогревания пола.
- Далее настилаем полиэтиленовую пленку, закрепляя ее края скотчем.
- Чтобы уменьшить теплопотери, укладываем слой теплоизоляционного материала (пробка, минеральная вата и т.п.) и армирующую сетку.
- Производим монтаж. Для этого разбиваем все помещение на участки (площадь не более 40 квадратных метров и соотношение сторон не более чем 1 к 2).Укладываем компенсационные швы из вспененного полиэтилена и демпферной ленты между границами участков и вдоль стен (высота швов до 20 см). Далее крепим трубы к армирующей сетке и устанавливаем коллекторный шкаф.

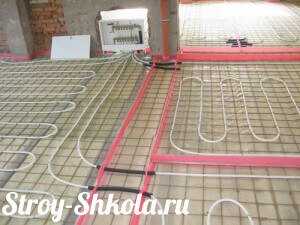

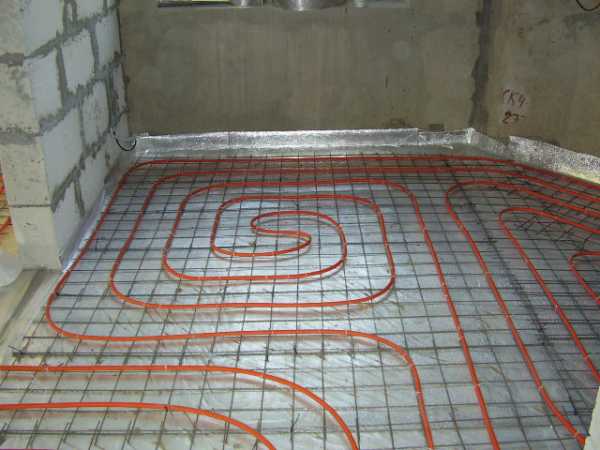

Монтаж теплого пола
- Трубы необходимо залить бетонной стяжкой. Толщина стяжки без армирующей сетки – 5 см, с таковой – 3 см. Смешиваем цемент, песок, полипропиленовую фибру и водный раствор пластификатора.
Заливаем трубы бетонной стяжкой — фото
- Заливаем раствор между установленных «маяков», в процессе заливки обязательно прокалывая цемент проволокой во избежание появления пузырей. После заливки стяжки, смачиваем ее водой три дня, по истечении трех дней еще раз обильно увлажняем стяжку, накрываем е пленкой и оставляем на две недели. Когда стяжка высохнет, можно производить укладку керамической плитки.
Установка теплого электрического пола
Видео — монтаж теплого пола на основе нагревательных матов

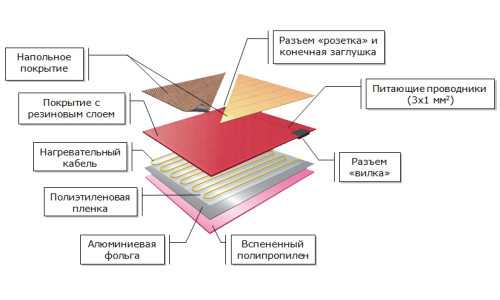

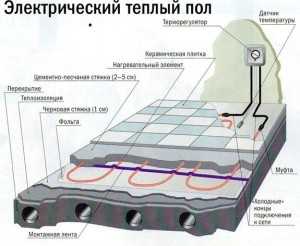

Устройство электрического пола — схема
Электрический теплый пол выпускают трех видов: в виде полимерной пленки (инфракрасный), в виде матов или в виде кабеля.

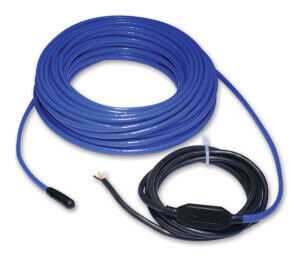

Кабель для теплого электрического пола
Инфракрасные теплые полы производят в виде тонких квадратных пленок со стороной 50 см и толщиной 3,3 мм. На пленках закреплены электрические нагревательные элементы. Укладку производят непосредственно в плиточный клей.
Маты для теплого пола
Теплый пол в виде матов представляют собой армирующую сетку, на которой закреплен кабель, нагревающийся от электрического тока.
Теплый пол в виде матов — фото
Перед тем, как произвести укладку теплого пола, следует отметить на схеме участки, где стоит мебель. Там нагревательные элементы устанавливать нецелесообразно. Выбираем место для размещения датчиков температуры и терморегулятора.
Перфоратором в стене и на полу прорубаем каналы для укладки кабеля. Отдельно прорубаем выемку для терморегулятора (в случае, если он встраиваемый).
Делаем выемку для термореулятора
Поверхность пола обязательно нужно выровнять. Для этого, например, можно использовать самовыравнивающиеся наливные смеси для пола.
Кабели термодатчика и терморегулятора перед укладкой в каналы необходимо пропустить через гофрированные трубки.
Начинаем укладку кабеля
Затем укладываем на пол нагревательные маты. При укладке разрешено разрезать сетку, но кабель — ни в коем случае. Можно приклеить сетку к полу или зафиксировать ее любыми крепежными деталями, не затрагивая при этом нагревательный кабель.

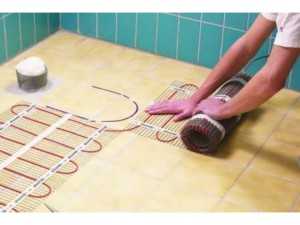

Укладка на пол нагревательных матов
Соединяем провода и проверяем работоспособность системы.

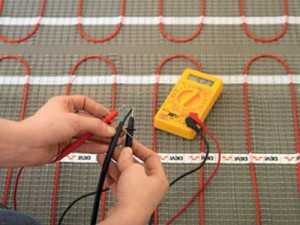

Соединяем провода электрического теплого пола и проверяем работоспособность
После проверки можно наносить на сетку и кабель плиточный клей и укладывать плитку. Запускать теплый пол в работу разрешено не ранее, чем через три недели после укладки кафеля.
Укладка кафельной плитки на теплый пол
Пленочный инфракрасный пол не рекомендуется укладывать под керамическую плитку. А теплый пол кабельного типа можно даже устанавливать под цементную стяжку.
Выбор клея для укладки плитки на теплый пол
Обычный клей для керамической плитки после нескольких нагреваний может начать отслаиваться. Для укладки плитки на теплый пол необходимо клей, способный выдерживать большое количество температурных перепадов в процессе нагревания и остывания нагревательных элементов пола. Вместо клея подойдет смесь на основе алюминатного цемента или эпоксидной смолы.
Клей для плитки
Первый способ укладки плитки на теплый пол
Видео — укладка керамической плитки на теплый пол
Разведенный раствор клея толщиной 8-10 мм наносим поверх уложенного теплого пола (или стяжки, если таковая заливалась поверх труб отопления) небольшими участками. Затем, используя зубчатый шпатель необходимо выровнять раствор и уложить керамическую плитку, слегка вдавливая ее.

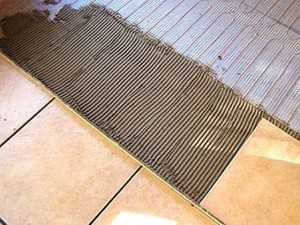

Нанесение клея по плитку
Для выравнивания швов устанавливаем пластиковые распорки
Замешивать сразу большое количество клея не рекомендуется, плитку укладывают максимум через 10 минут после того, как ее обработали клеем. Произвести корректировку можно не более чем, через 20 минут после того, как керамическая плитка уложена.
Проверяем ровность укладки с помощью уровня
Затирать швы можно через сутки после работ, а вот эксплуатировать теплый пол рекомендуется не ранее, чем через 1 месяц.
Второй способ
Производим заливку нагревательных кабелей наливным полом. Производим грунтовку основания наливного пола и затем укладываем керамическую плитку.
Обязательно следует выдерживать температурный режим от +5 до +25 градусов и остерегаться появления сквозняков в помещении.
Укладка плитки на теплый пол — инструкция и видео
Керамическая плитка обладает рядом замечательных качеств, среди которых: экологичность, пожаростойкость и продолжительный срок службы. Существуют виды плитки с нескользкой поверхность и повышенной ударостойкостью, наилучшим образом подходящих для пола. Напольное покрытие из керамической плитки достаточно красиво, а в сочетании с теплым полом плитка приобретает еще больше преимуществ, ведь она выполнена из материала, который способен стойко переносить многочисленные перепады температуры, накапливать тепло и сохранять его. А благодаря свойству керамической плитки быстро нагреваться, в кухне, ванной комнате или любом другом помещении при включении теплого пола моментально становится тепло.
Укладка плитки на теплый пол
Под плитку подходит любой из разновидностей теплого пола: водяной или электрический (инфракрасный, пленочный или кабельного типа). И каждый из этих видов имеет свои нюансы монтажа.
stroyvopros.net
Укладка теплого пола своими руками: особенности выполнения работ
Для того чтобы в доме или квартире было всегда комфортно, в них должно быть правильно организовано отопление. Одним из оптимальных решений является монтаж электрического теплого пола своими руками. Такое отопление обеспечит комфорт, оно не занимает пространство комнаты, не портит ее внешний вид и эффективно обогревает помещение, может использоваться как основное или дополнительное отопление.
Схема теплого пола под ламинат.
Особенности керамической плитки
Если данное покрытие использовать самостоятельно, то оно является холодным. Но если будет выполнена укладка теплого пола под плитку, то такое решение позволит эффективно обогревать комнату, ходить по такому покрытию будет приятно. Уложить теплый пол, электрический или водяной, можно самостоятельно. Он может быть использован как в качестве основного, так и дополнительного источника отопления.
Схема укладки керамической плитки на пол.
Укладка теплого пола позволяет распространяться теплу снизу вверх, при этом самый теплый воздух расположен внизу, а вверху он немного прохладнее.
Установка теплого пола своими руками — доступное решение для любого домашнего мастера, после чего сверху укладывают керамическую плитку. Такой вид отопления не пересушивает воздух, нет повышенной циркуляции воздуха, поэтому не переносится пыль и нет сквозняков.
Укладка в качестве покрытия теплого пола керамической плитки позволяет получить прочную конструкцию, которая не боится перепадов температуры и имеет высокую теплопроводность.
Под керамическую плитку своими руками может быть выполнен монтаж как электрического, так и водяного теплого пола.
Вернуться к оглавлению
Особенности водяного пола
Заливка водяного теплого пола.
Такой теплый пол можно устанавливать в любом помещении, поэтому он очень популярен. Сначала устанавливается система трубок, по которым будет двигаться теплоноситель, а сверху выполняется монтаж напольного покрытия. Чаще всего это плитка, но может быть и ламинат.
Состав водяного теплого пола:
- верхним слоем идет керамическая плитка;
- под ней слой клея;
- бетонная или песочно-цементная стяжка;
- система трубок;
- армирующая сетка;
- теплоизоляционный материал;
- подготовленное основание.
Перед началом монтажа по всему периметру комнаты надо уложить демпферную ленту, она будет компенсировать расширение бетонного основания во время его нагрева.
Бетонную стяжку можно заливать только после того, как будет полностью выполнен монтаж системы водяного пола. Чтобы ускорить процесс сушки стяжки, можно использовать уже смонтированный теплый пол, по которому пропускают теплоноситель, но не рекомендуется, чтобы его температура превышала 30 градусов.
Вернуться к оглавлению
Особенности электрического теплого пола
Схема для монтажа электрического теплого пола.
Распространенным решением также является и теплый электрический пол. Он может быть кабельным, пленочным или инфракрасным. Можно приобрести кабель в катушках или уже готовые секции в виде матов.
Виды электрического теплого пола между собой отличаются способом монтажа. Подача питания на кабель выполняется через терморегулятор, что позволяет регулировать температуру. Если обычный кабель не должен нагреваться во время передачи энергии, то в нагревательном кабеле все наоборот. При прохождении через него электрического тока происходит нагрев кабеля, за счет чего и обеспечивается обогрев помещения.
Как кабель, так и маты укладываются в бетонную стяжку. При использовании матов плитку можно класть прямо на них, проведение дополнительных работ не требуется.
При использовании одножильного кабеля его конец после выполнения монтажа должен вернуться к началу. Если же используется двухжильный кабель, то этого не требуется.
Теплый электрический пол можно положить поверх старой плитки или стяжки.
Схема инфракрасного теплого пола.
Для этого используются готовые нагревательные маты. Их можно надрезать, чтобы повернуть на 90 или 180 градусов, но делать это надо аккуратно, не допуская повреждение кабеля.
Под те места, где будет располагаться крупная бытовая техника или мебель, электрический кабель не укладывают, чтобы не происходил его перегрев.
Финишная стяжка укладывается только после того, как будет проверена работоспособность всей системы. Для того чтобы электрический пол эффективно обогревал помещение, толщина стяжки не должна превышать 50 мм, иначе она просто не сможет прогреваться.
При укладке инфракрасного пленочного пола надо использовать теплоотражающий материал, в котором нет алюминиевой фольги, для этого используется полипропиленовая пленка.
Инфракрасный пол монтируют там, где он не будет перегреваться, иначе он выйдет из строя. Если на него будет укладываться плитка, то надо использовать твердую теплоотражающую подложку. Если сверху будет установлена мебель, то расстояние от пола до ее дна должно быть не менее 30 мм.
При укладке керамической плитки на такой тип отопления ширина швов должна быть 2-3 мм, чтобы обеспечить ее беспрепятственное расширение во время нагрева поверхности.
В том случае когда электрический теплый пол будет использоваться в качестве основного источника, на 1 м² необходимо 140-180 Вт мощность. Если же это будет дополнительный источник обогрева, то достаточно всего 80 Вт.
Вернуться к оглавлению
Самостоятельный монтаж электрического теплого пола
Варианты раскладки труб теплого пола.
Для проведения работ вам понадобятся:
- готовые маты или кабель;
- термостат;
- утеплитель;
- армирующая сетка;
- песчано-цементный раствор;
- правило;
- керамическая плитка или другое напольное покрытие.
Сначала выполняются подготовительные работы, во время которых удаляют мусор и пыль, а также заделывают все имеющиеся щели. Теперь надо покрыть поверхность грунтовкой для бетона.
Согласно предварительно выполненной схеме размещения мебели, сделайте разметку на поверхности пола, чтобы в этих местах не было нагревательного кабеля.
По периметру комнаты на стену крепят демпферную ленту и на пол укладывают слой утеплителя, чаще всего это пенофол. Сверху укладывают армирующую сетку. Теперь можно переходить к укладке матов, при этом надо следить, чтобы не было их пересечения.
От стены нужно отступить не меньше 50 мм, от других отопительных элементов — не меньше 100 мм. После укладки матов проводят их подключение к термостату и к сети, после чего выполняют пробный запуск системы отопления.
Если все нормально, то можно переходить к следующему этапу. Заливают стяжку толщиной около 10 мм. Надо подождать, пока она полностью высохнет, и снова проверить работу системы. Если все нормально, то можно выполнять укладку плитки или другого напольного покрытия.
Как видите, теплый пол является отличным решением как для основного, так и для дополнительного отопления. По нему не только приятно ходить, он также незаметен, поэтому не будет мешать в оформлении комнаты, как обычные радиаторы отопления.
moyagostinaya.ru
Укладка электрического теплого пола своими руками
Электрический теплый пол сегодня уже не роскошь – такую технически сложную, на первый взгляд, конструкцию можно вполне успешно выполнить своими руками, не прибегая к помощи специалистов.
Нам, можно сказать, повезло. Так как нам достался ремонт квартиры без отделки, то есть нам не нужно ничего разбирать или демонтировать, чтобы сделать теплые полы, где необходимо. Мы решились на укладку электрического теплого пола своими руками в ванной комнате и туалете. Рассмотрим на примере, как выполнить монтаж теплого пола в маленьком помещении 1,6х1,6 м. Мы будем использовать технологию укладки теплого пола в слой плиточного клея. Так как преследуем две цели – получить теплый пол для комфортного обогрева, а не для отопления и не сильно увеличить высоту пола.
Выбирая между производителями электрических теплых полов мы остановили свой выбор на продукции фирмы «Теплолюкс». Нам подошел нагревательный кабель под торговой маркой «GreenBox». Именно то, что нам надо: двухжильный нагревательный кабель, возможность нестандартного расположения кабеля на полу, толщина всего 3 мм, есть инструкция по укладке. Такая технология и проста в освоении, и имеет самое главное преимущество – минимальную высоту подъема пола.
Что нужно знать перед приобретением и укладкой электрического теплого пола
Помимо назначения пола мы должны определиться с площадью обогрева. Ведь от этого зависят: сечение кабеля для питания теплого пола, длина нагревательного кабеля, а также его рисунок укладки на полу.
Наша комнатка небольшая и пока мы не нарисовали все предметы на макете, мы не смогли ответить на вопрос: какая площадь нам нужна. Из 2,5 квадратных метров, после вычитания не отапливаемых участков осталась небольшая дорожка площадью чуть более одного квадрата.
Это далеко не факт, что у вас получится та же пропорция 1:2. В каждой комнате своя расстановка предметов на полу, поэтому конечная площадь может быть совершенно другой. Но пока мы не прорисовали область нахождения каждого предмета в туалете, мы не получили точную цифру.
Кроме самого нагревательного кабеля мы должны приобрести регулятор для теплого пола. Для меня всегда было загадкой почему такие разные цены у всех производителей на похожие по характеристикам изделия. Ответ прост – у всех разная комплектация и соответственно разная цена.
С одной стороны обидно, что рекламные ходы сбивают покупателя с, и без того сложного, пути выбора оптимального регулятора для теплого пола. Но тут появляется некая свобода выбора и способ сэкономить. Ведь можно купить теплый пол и нагревательный кабель не только разных производителей, но хотя бы в разных магазинах, где цена может также сильно отличаться друг от друга.
Но и это еще не все. Для электрического теплого пола требуется поместить датчик температуры в область между нагревательным кабелем. Поэтому требуется гофра, по которой этот датчик пропустится в толщу пола и останется возможность по замене датчика своими руками, в случае его выхода из строя.
Ну и, естественно, требуются сопутствующие материалы и инструменты типа дюпель-гвоздей, цемента и перфоратора, ножниц по металлу и прочего подручного инструмента. Для настоящего домашнего мастера — это как аптечка в автомобиле, но, если требуется пополнить запас, не забудьте приобрести.
Монтаж электрического теплого пола под плитку своими руками
Проще посмотреть на то, как сделать электрический теплый пол своими руками. Первое что нужно сделать – это разметка. Главное в разметке определиться с шагом укладки кабеля. Этот шаг вычисляется по формуле, указанной в инструкции. Но подставляя в формулу максимальные и минимальные значения, я получил, что разница составит от 8 до 12 см. В той же инструкции есть примерно те же цифры в качестве рекомендованных величин.
Имея разметку прокладки кабеля выбираем место для штробления канавки для укладки гофры с датчиком температуры. Она должна проходить между витками нагревательного кабеля.
Укладываем крепежные ленты. Обратите внимание, в какую сторону отгибаются лепестки из профиля, они должны отгибаться вверх. Если перепутать, то будет невозможно без ухищрений отогнуть лепесток и нормально закрепить кабель.
Как располагать ленту относительно разметки? Для этого можно закрепить кусок какого-нибудь подручного кабеля, саморез или гвоздь. Теперь будет понятно где сверлить отверстия в полу. Отверстия необходимы где-то через каждые 40-50 см.
Начинаем разматывать кабель. Пропустите «холодный» конец кабеля к месту установки регулятора. Теперь находим место установки соединительной муфты. Это должно быть обязательно в толще пола, иначе кабель перегреется и место соединения разрушится.
Как крепить кабель при монтаже электрического теплого пола своими руками? Для начала потренируемся.
Начинаем «змейкой» раскладывать кабель. В местах установки мебели и вблизи стен делаем отступ не менее 5 см.
Иногда 10 сантиметровый шаг разметки не попадает под лепестки на монтажной ленте. Почему такое произошло? Все просто: шаг расположения монтажных отверстий на ленте 17,5 мм. Следовательно, на пятом отверстии удаление будет 87,5 мм, а на шестом – 105 мм или 10,5 см.
Таким образом, имея некоторый опыт укладки электрического теплого пола своими руками, можно не так пристально размечать пол, а зная шаг отверстий на ленте, укладывать кабель.
Двужильный нагревательный кабель хорош еще тем, что другой конец кабеля не требуется возвращать обратно к распределительной коробке при укладке теплого пола. Излишки можно просто разложить там, где будет удобно в каждом конкретном случае.
Вот собственно и все тонкости по укладке электрического теплого пола своими руками в плиточный клей. Теперь можно приступать к укладке кафельной плитки. Есть два варианта дальнейшего развития событий: либо сразу же выкладывать плитку на нагревательный кабель, либо сначала нанести небольшой слой плиточного клея, а уже после его высыхания переходить к плитке. Это дело вкуса и опыта. Мы не будем экспериментировать и остановимся на втором варианте – сначала накроем кабель теплого пола небольшим слоем плиточного клея.
Вне зависимости от способа последующей укладки не следует забывать про осторожность, чтобы во время монтажа электрического теплого пола не повредить изоляцию кабеля. Тогда теплый пол будет служить вам годами, помня тепло не только ваших рук, но согревать своим теплом всех обитателей квартиры.
ura-remontu.ru
Водяной теплый пол своими руками: монтаж и укладка
Если Вы выбрали вариант водяного теплого пола в качестве отопления, то Вам придется очень постараться с его монтажом. Из всех существующих видов теплых полов водяной считается самым сложным в установке. Между тем это стоит того, поскольку в результате вы получаете долговечную систему отопления, позволяющую добиться большей экономии и лучшего комфорта, чем в случае с традиционной радиаторной системой.
Подготовка поверхности
Старую стяжку необходимо полностью демонтировать – вплоть до основания. В отличие от формирования обычной стяжки при монтаже теплого пола уже на начальном этапе следует выравнивать пол по горизонтали, если есть перепады более 10 миллиметров.

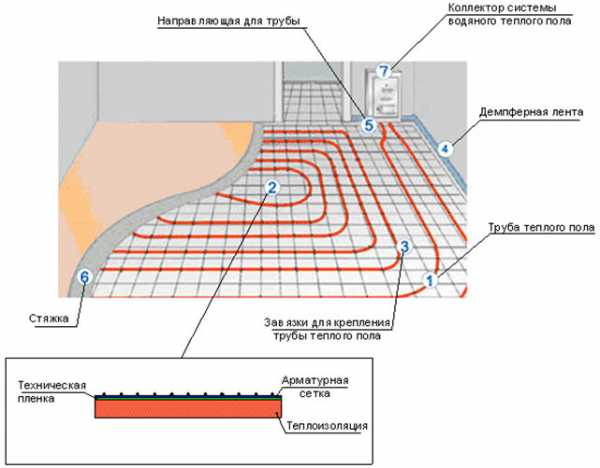

Схема устройства водяного теплого пола
На очищенную поверхность укладывают слой гидроизоляции, а по периметру следует закрепить демпферную ленту, которая при нагреве даст возможность компенсировать тепловое расширение пола.
Важный момент: если в устройстве теплого водяного пола имеется несколько контуров, демпферную ленту укладывают и по линии между контурами.
Чтобы тепло не уходило вниз, утепляется основа пола. Вид утепления выбирают в зависимости от типа пола и расположения помещения, а также исходя из целевой направленности системы обогрева:

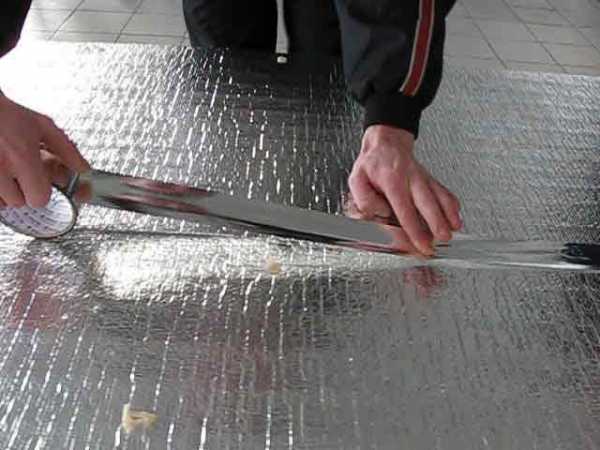

Отражающее фольгированное покрытие
- если теплый пол является дополнением к основной системе отопления, то вполне достаточно применить вспененный полиэтилен, имеющий отражающее фольгированное покрытие. Это будет подложка для теплого пола;
- в квартирах с отапливаемыми помещениями этажом ниже используются листы экструдированного пенополистирола или пенополистирола толщиной 20-50 мм либо другой прочный утеплитель;
- для квартир первого этажа с неотапливаемым подвалом, а также для домов, пол в которых расположен на грунте, применяется более серьезное утепление в виде листов пенополистирола толщиной в 50-100 мм и насыпи керамзита.
Можно применять и специализированные утеплители для теплого пола. С одной стороны такой материал уже снабжен специальными каналами для укладки труб систем теплых полов.

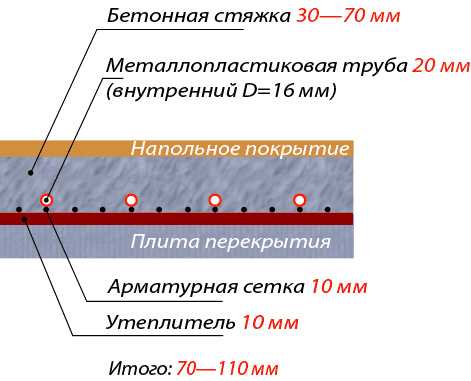

Расчет толщины водяного пола
На утеплитель кладется армирующая сетка, необходимая чтобы закрепить слой стяжки, которой будет закрыта система теплого пола. Именно к сетке кроме прочего можно впоследствии крепить трубу теплого пола, вместо применения специальных крепежных клипс и полос. Используются при этом обычные пластиковые стяжки.
↑ вернуться к содержанию
Выбор материалов
Устройство теплого водяного пола включает в себя такие элементы:
- Водонагревательный котел.
- Трубы разводки.
- Нагнетающий насос (бывает в составе котла).
- Шаровые клапаны на входе котла.
- Коллектор с системой настройки и регулировки теплого пола.
- Трубы для укладки по поверхности пола.
- Фитинги для прокладки от котла основной трассы и подсоединения труб теплых полов к коллектору.
Параметры, необходимые для расчетов:
- размеры помещения;
- материал перекрытий, стен и теплоизоляции;
- тип напольного покрытия;
- вид теплоизоляции под теплый пол;
- диаметр труб в системе теплого пола;
- мощность котла (температура воды).
Схемы укладки труб водяного пола
Распределяя трубы водяного теплого пола нужно в каждом контуре придерживаться определенных правил. В частности, начинать укладывать трубы желательно от внешних стен помещения, которые более холодные.
Важный момент: если ввод труб в комнату расположен не со стороны внешней стены, участок трубы от ввода к стене необходимо утеплить.
Чтобы обеспечить постепенное уменьшение нагрева пола от внешней стены к внутренним, применяется способ укладки «змейкой», а чтобы сделать равномерным обогрев пола в комнатах со всеми внутренними стенами (к примеру, в ванной или в гардеробе) используют укладку по спирали — от края комнаты к ее центру. До центра трубу доводят по спирали с двойным шагом между витками, а затем разворачивают и разматывают в обратном направлении до вывода из комнаты и коллектора.
Способ укладки по отношению к внешним и внутренним стенами
Для утепления веранды, лоджии и мансарды укладывают отдельный контур, который не совмещен с прилегающими комнатами. В противном случае большая часть тепла неизбежно будет уходить на ее отопление, а ваша комната останется холодной.
↑ вернуться к содержанию
Коллектор теплого пола
Коллектор устанавливают в специальный ящик, толщина которого составляет чаще всего 12 сантиметров. Размеры нужно подбирать, учитывая габариты коллекторной группы со всеми дополнениями в виде сливов, датчиков давления и воздухоотводов. При этом под коллекторной группой следует оставлять место до пола для загиба подведенных труб от всех контуров пола.
Монтаж водяного теплого пола собственно и начинается с установки коллекторного шкафа. Его размещают таким образом, чтобы трубы от контура и от каждой комнаты были приблизительно одинаковой протяженности. Иногда шкаф приближают к самым большим контурам.

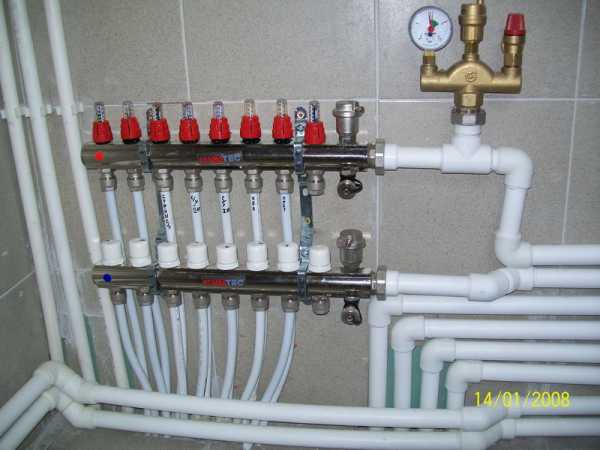

Фото: коллекторная группа
Наиболее простой способ скрыть шкаф — вмонтировать его в стену, тем более, что толщина в 12 сантиметров вполне позволяет это сделать. Главное — учитывать, что пробивать углубления и отверстия в несущих стенах не рекомендуется, а в большинстве случаев запрещено.
Важный момент: ящик необходимо устанавливать выше уровня теплого пола, исключая отвод труб вверх. Только так система отвода воздуха сможет адекватно работать. Собирается и заполняется коллекторный шкаф по общему стандарту и по инструкции, поэтому проблем с монтажом всех элементов, как правило, не возникнет.
↑ вернуться к содержанию
Монтируем трубы водяного теплого пола и заливаем стяжку
В основном, укладку теплого пола выполняют с применением специальных крепежных профилей, которые крепятся к полу шурупами и дюбелями. На этих профилях есть гнезда для закрепления труб – они помогают соблюдать расстояние шага между витками трубы.
Для закрепления достаточно применять пластиковые стяжки, которые прижимают трубу к армирующей сетке. При этом важно не стягивать трубу чересчур туго, желательно чтобы оставалась свободной петля стяжки. Чаще всего трубы поставляются в виде бухт, и вытягивать их из бухты виток за витком нельзя, надо постепенно разматывать их по мере укладки и закрепления на полу.
Схемы укладки труб
Все изгибы следует делать аккуратно, соблюдая ограничения на минимально возможный радиус. Как правило, в полиэтиленовых трубах этот радиус равен пяти диаметрам. Если чересчур пережать полиэтиленовую трубу, на изгибе может возникнуть белесая полоса. Это означает, что материал резко стал растягиваться, и в результате появился залом.

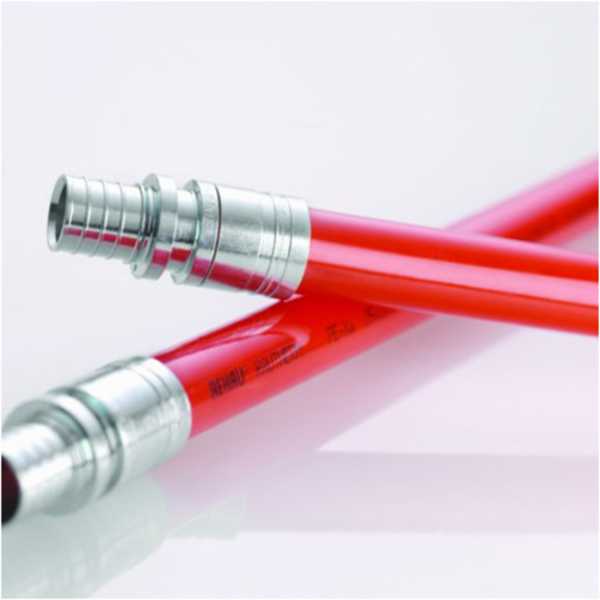

Металлопластиковые трубы имеют низкий коэффициент расширения
Такие дефекты, к сожалению, нельзя укладывать в систему водяного теплого пола из-за того, что повышается риск прорыва в этом месте. Если есть необходимость, концы труб, подводимых к коллектору, прокладываются через стены, после чего они заключаются в утеплитель из вспененного полиэтилена. Чтобы подсоединить трубы к коллектору, используйте либо обжимной фитинг, либо евроконусную систему.
↑ вернуться к содержанию
Финальный этап
Как только монтаж водяного теплого пола завершен, систему обязательно надо проверить под высоким давлением. В трубы для этого заливается вода, а далее в течение суток подается давление в 5-6 бар. Если значительных расширений и протечек на трубах не замечается, можно начинать заливать бетонную стяжку. Заливка делается при подключенном рабочем давлении в трубах. Лишь спустя не менее 28 дней можно будет считать, что ваша стяжка полностью готова.
Можно заливать бетонную стяжку
Включать такое отопление можно уже при первых намеках на начало холодов. Сначала прогрев может затянуться даже на несколько дней, а в дальнейшем система уже начнет самостоятельно поддерживать необходимую температуру.
Большая инертность водяного теплого пола может сыграть хорошую роль, даже если котел по каким-либо причинам не сможет некоторое время греть воду, система еще продолжительное время будет отдавать тепло в помещения.
Кроме того вы всегда можете держать систему теплого пола на малой мощности даже круглый год, просто отключив большую часть контуров и оставив ту часть, которая обеспечивает обогрев помещения, где в качестве напольного покрытия была выбрана керамическая плитка или наливные полы (например, в прихожей, ванной и т.д.), так как даже при жаркой погоде по ощущениям такие покрытия холодные.
