Ворота и калитки своими руками

Главная » Заборы и ограждения » Ворота из профлиста своими руками: фотоотчет + видео

Ворота из профлиста своими руками: фотоотчет + видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

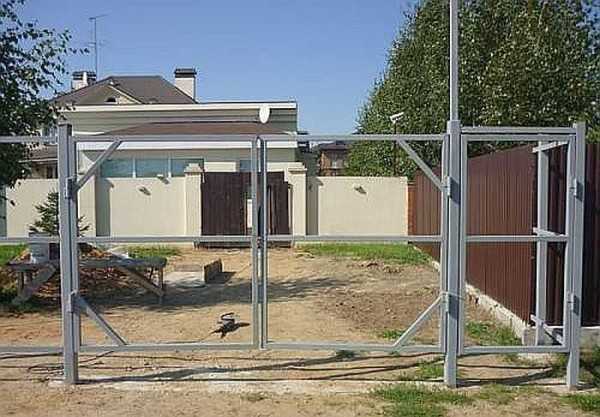

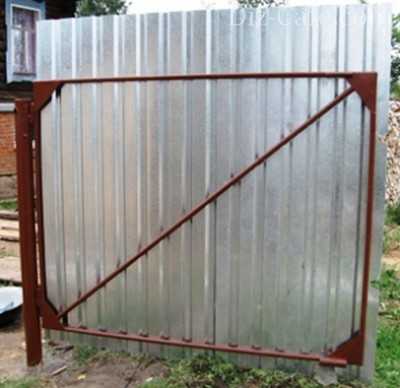

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

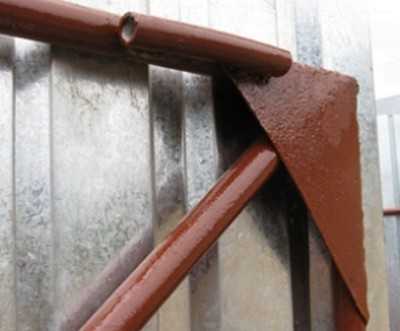

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

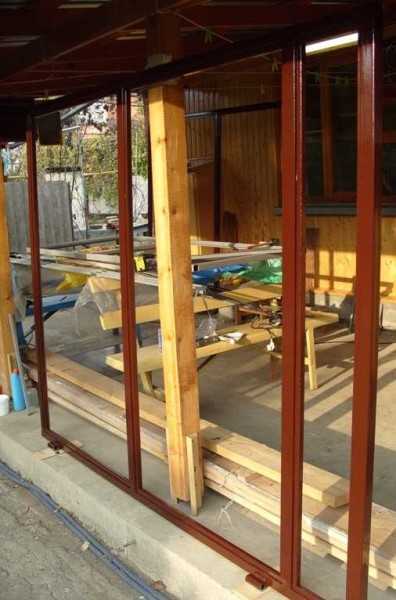

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

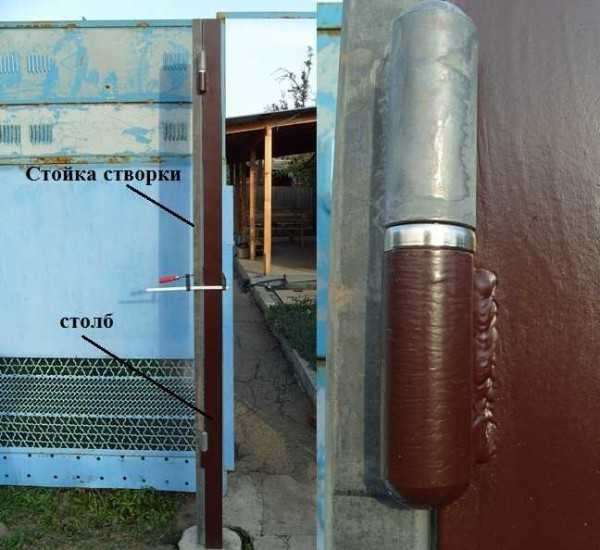

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

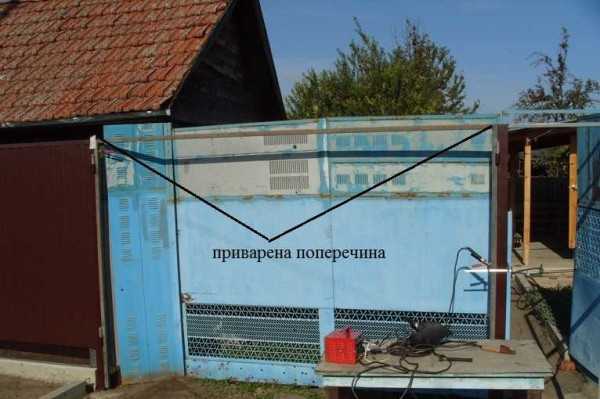

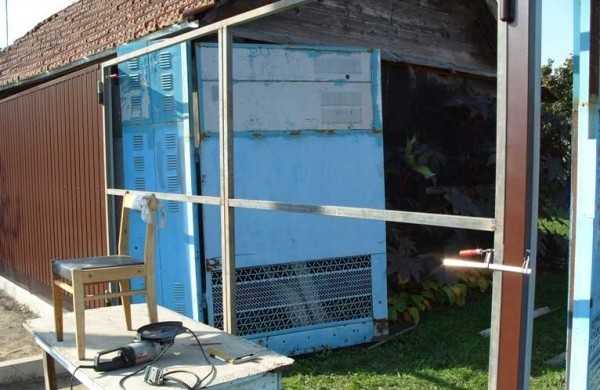

К стойкам воротин приварена поперечина

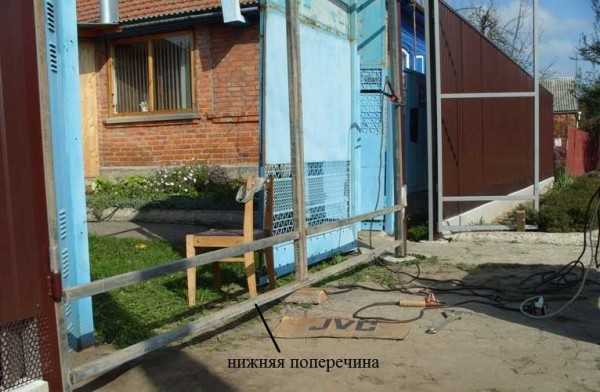

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

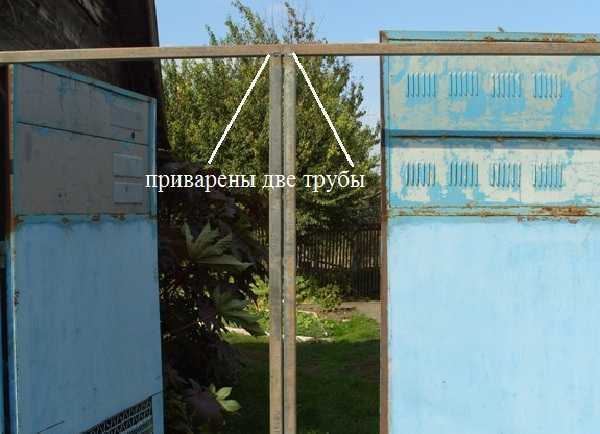

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

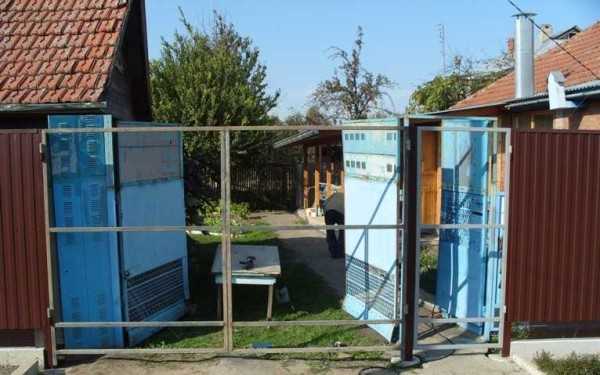

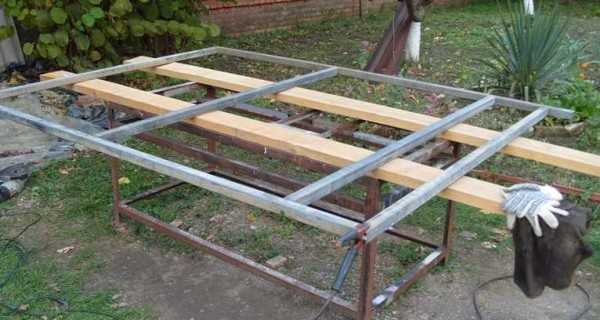

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

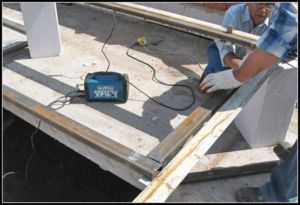

Уложив створку на ровную горизонтальную поверхность провариваем все швы

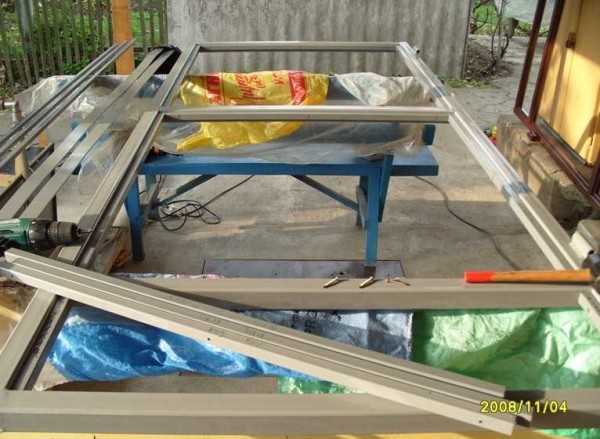

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

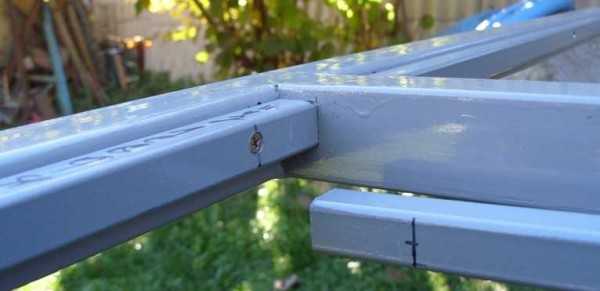

Как крепить планки для профлиста

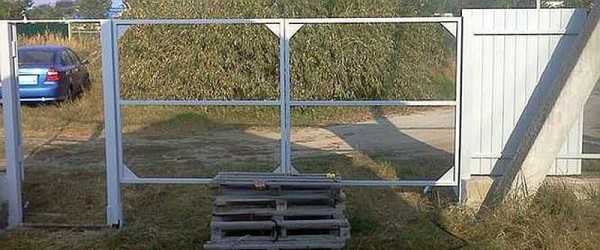

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

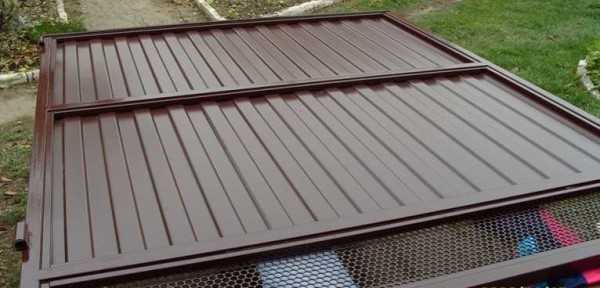

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

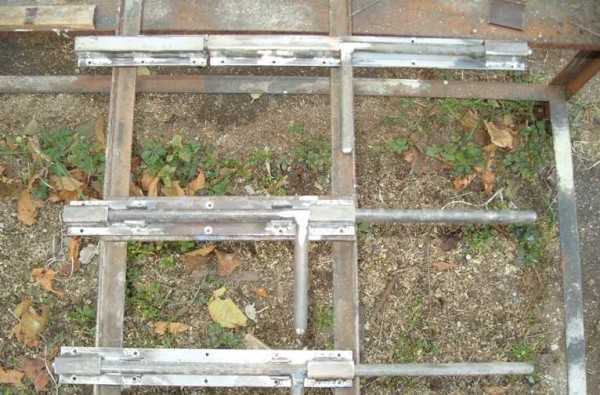

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

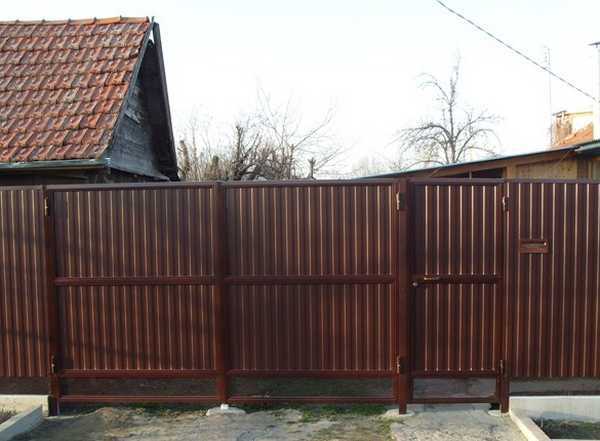

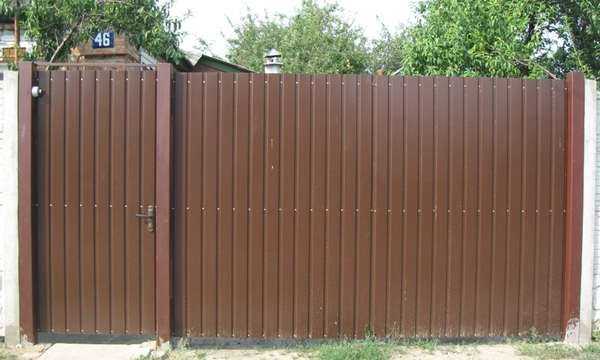

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Ворота и калитка из профнастила: как сделать своими руками

Профнастил — доступный и универсальный материал. С его помощью можно покрыть крышу, обшить забор или ворота и даже наскоро соорудить гараж, туалет или летний душ. С профнастилом легко работать, поэтому применить его в строительстве на своем дачном участке может каждый. Сегодня мы подробно расскажем как делаются ворота и калитка из профнастила.

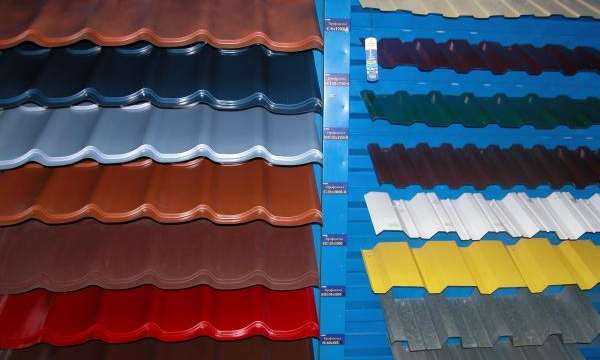

Ворота и калитка из профнастила. Выбираем профлист.

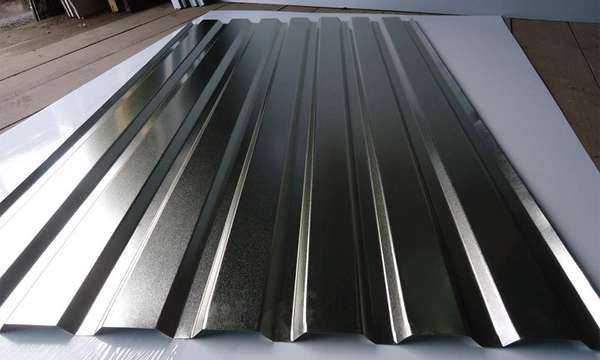

Профнастил бывает разный по своему предназначению: кровельный, стеновой и несущий. Мы не будем перечислять здесь все его типы и разновидности — этого хватило бы на отдельную статью, да и не обязательно так глубоко в этом разбираться, чтобы воспользоваться этим материалом для обшивки ворот или калитки.

Достаточно знать, что чаще всего на витринах строительных магазинов профнастил обозначен буквой (иногда двумя) и числом. Буква означает тип профиля, а число — его высоту в миллиметрах.

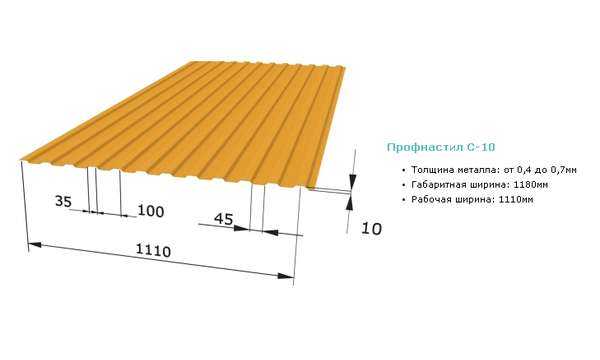

Например, обозначение «С10» означает профнастил простого волнистого профиля с высотой волны 10мм.

Именно его чаще всего применяют для возведения заборов и обшивки въездных ворот и калиток. При этом лист бывает различной толщины. Конечно, чем толще лист, тем он жестче, однако едва ли есть смысл гнаться за большой жесткостью листа, ведь жесткость створки ворот или калитки обеспечивается каркасом.

Также следует обратить внимание на длину и ширину листа — выбирайте тот профнастил, который наилучшим образом подходит вам по размеру, чтобы минимизировать количество отходов. Для ворот и калиток лучше выбрать профнастил с полимерным покрытием: оно предохраняет лист от коррозии и имеет привлекательный внешний вид. Не стоит брать для этих целей оцинкованный профлист. Он дешевле, но он будет сильно отсвечивать на солнце, что не понравится ни вам, ни вашим соседям.

Делаем раму для ворот и калитки из профнастила.

В первую очередь следует определиться с материалом рамы. Если вы владеете сваркой, то лучше сварить раму из металла: такие ворота будут надежнее и долговечнее, к тому же они не просядут со временем.

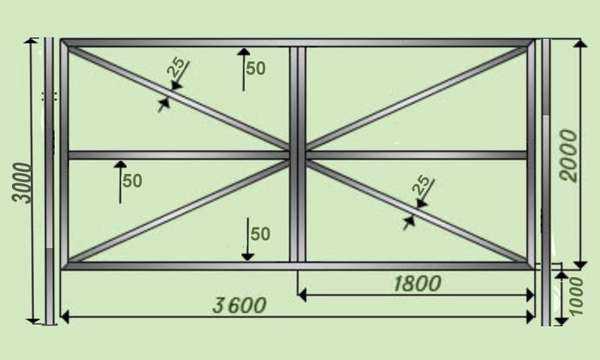

Конструкция на схеме сверху проверена временем и применяется многими мастерами, которые профессионально занимаются металлоконструкциями.

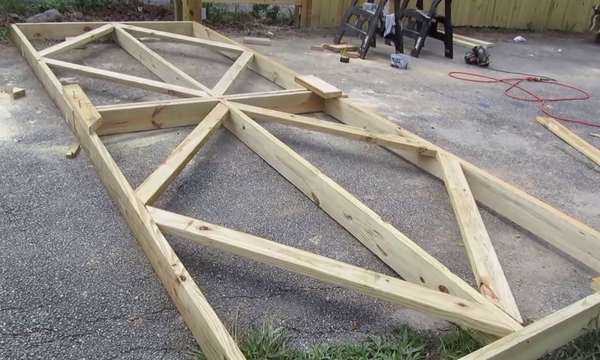

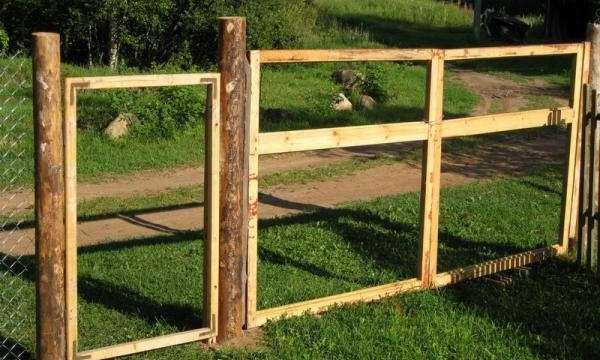

Если металл — не ваша стихия, то в принципе раму для ворот или калитки из профнастила можно сделать из дерева. Если ворота будут не большие, то постарайтесь сделать раму как можно более легкой.

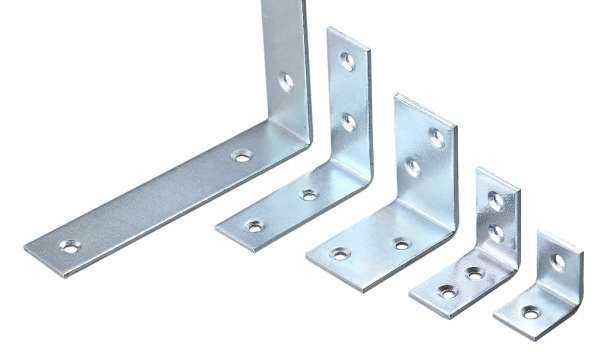

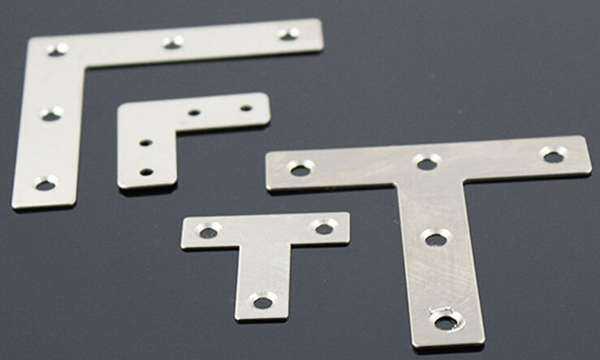

Дополнительную жесткость ей можно придать с помощью металлических уголков.

Для максимальной прочности комбинируйте накладные уголки с обычными.

Однако, если ширина ворот будет более трех метров, то стоит добавить дополнительные перекладины и распорки, чтобы сделать створки более жесткими.

Независимо от того, металлическая у вас рама или деревянная, ее необходимо защитить от воздействия окружающей среды соответствующими средствами.

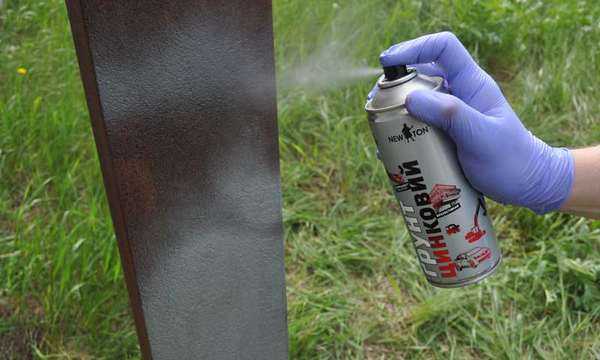

Для металла это может быть антикоррозийная грунтовка или краска, желательно хотя бы в два слоя.

Для дерева — краска, лак или олифа, а также антисептик для древесины.

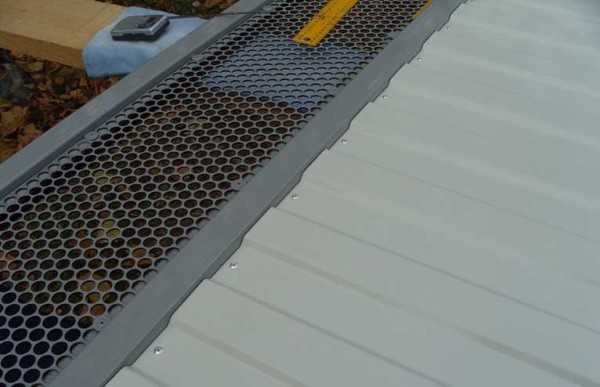

Ворота и калитка из профнастила. Обшиваем каркас.

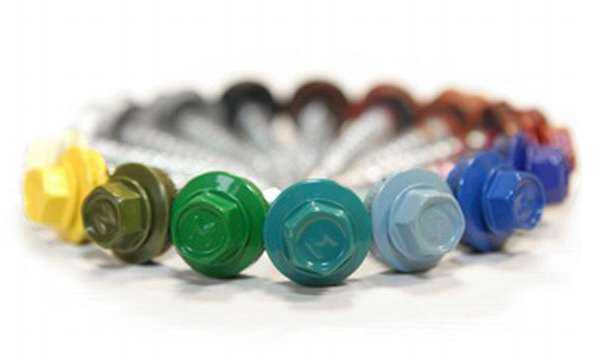

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

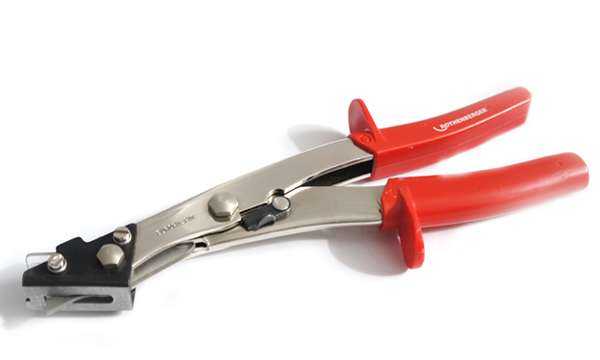

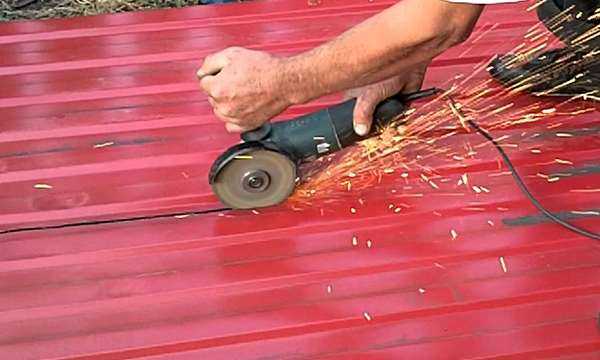

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

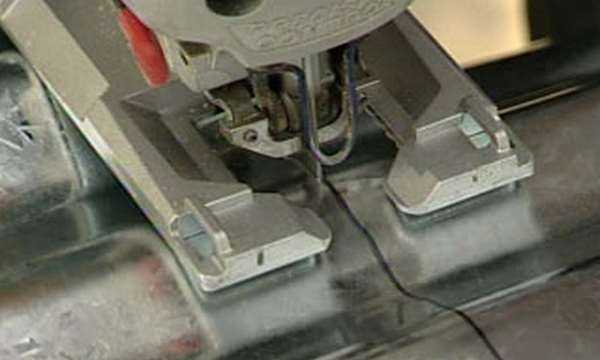

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

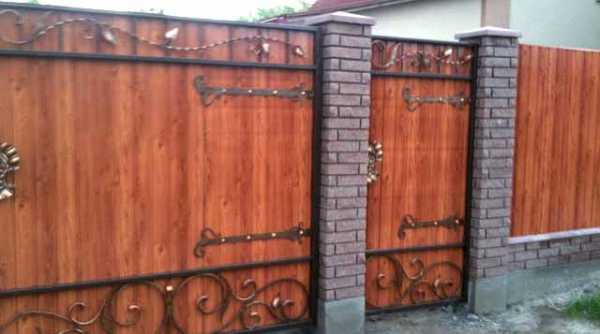

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

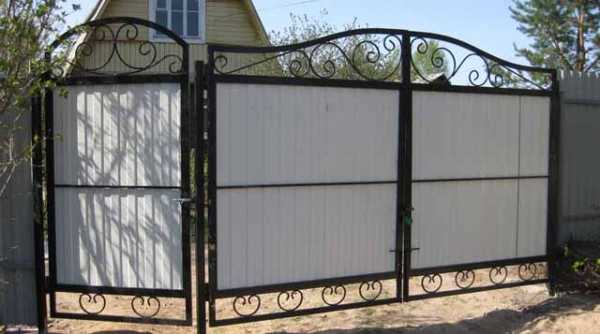

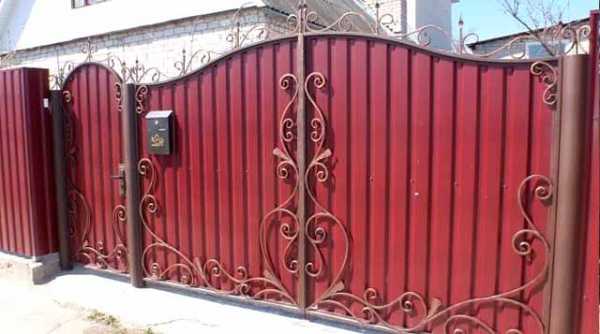

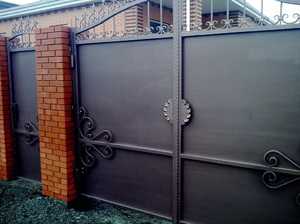

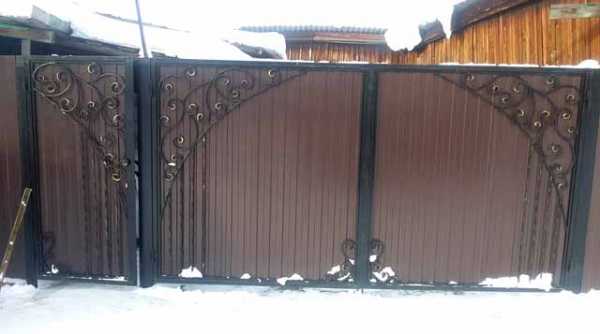

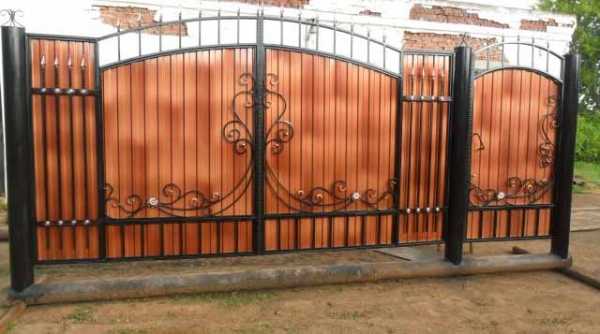

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

КАКОЕ ВАШЕ МНЕНИЕ?

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

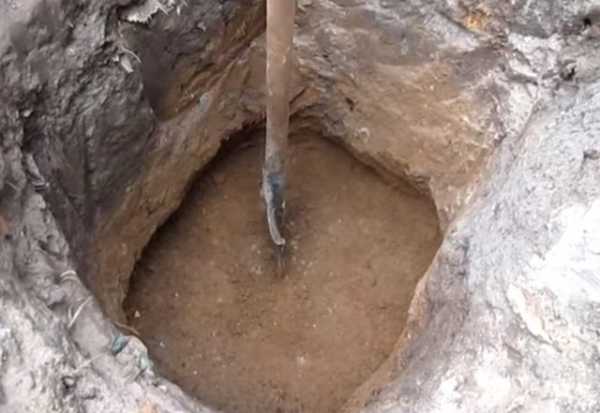

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.

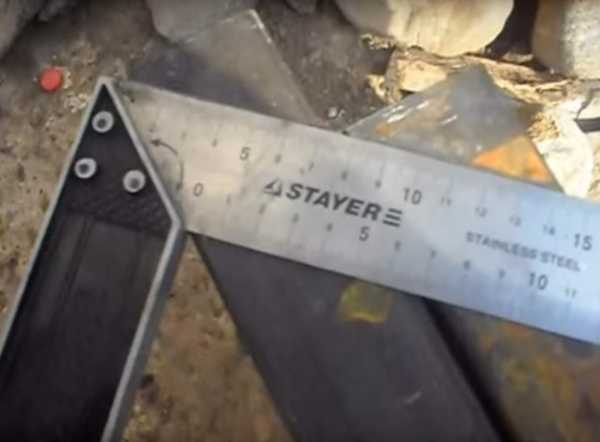

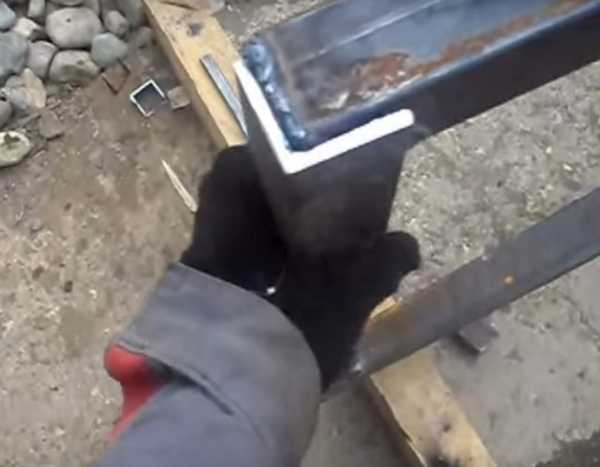

3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня .

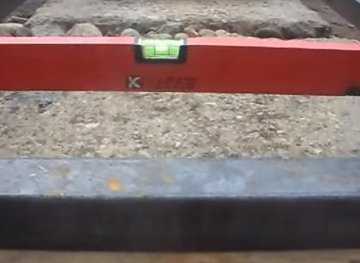

Проверка горизонтали и углов

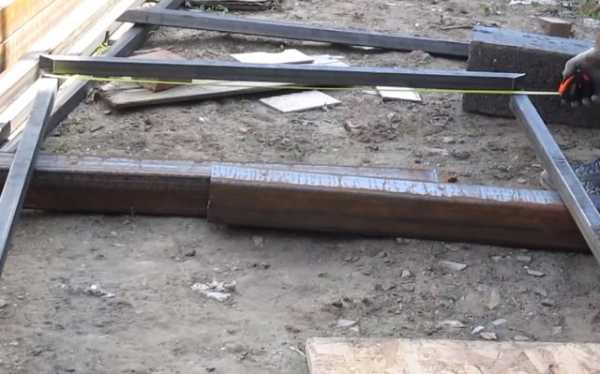

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.

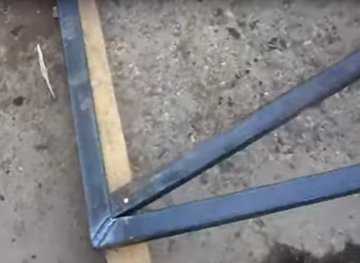

7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

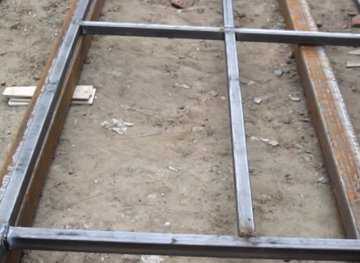

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки). к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

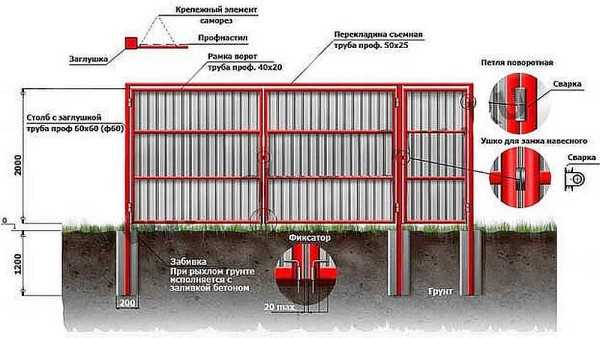

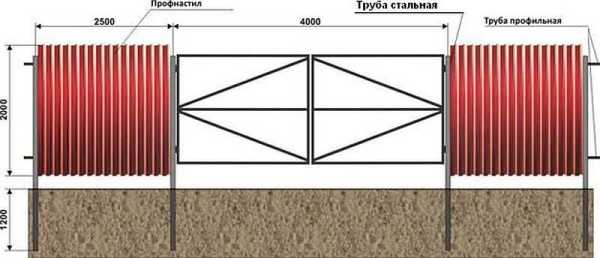

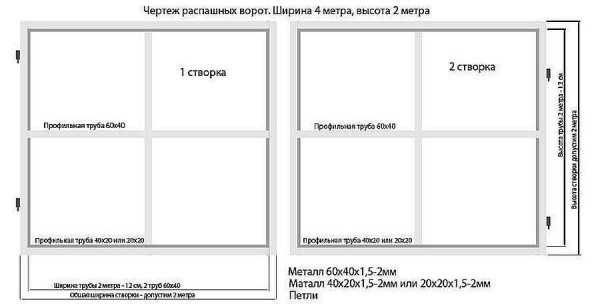

Ниже предоставлены несколько чертежей распашных ворот. из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Видео по теме: Распашные ворота своими руками

Источники: http://stroychik.ru/zabor/vorota-iz-proflista-svoimi-rukami, http://idealsad.com/vorota-i-kalitka-iz-profnastila/, http://svoimi-rukamy.net/22-raspashnye-vorota.html

zabor-pro.ru

Изготовление калиток, ворот и других конструкций по низкой цене

Список по производству металлоконструкций у нашей компании достаточно широк: мы изготавливаем металлические изделия малых и средних форм для ваших дачных участков. В число такой продукции входят качественные калитки и ворота, которые защитят вашу территорию от несанкционированного проникновения, а также подарят вам чувство уюта и безопасности. Вы можете заказать готовые изделия типовых размеров или обратить внимание на конструкции, которые изготавливаются по предварительно составленным чертежам с учетом потребностей клиентов.

Разновидности калиток и ворот

Прежде чем заказать производство легких металлоконструкций, обратите внимание на наш ассортимент и широкие возможности. Мы можем изготовить стандартные сварные калитки, а также кованые конструкции. Последний вариант отличается наличием декоративных элементов, поэтому он послужит настоящим украшением вашего дачного участка.

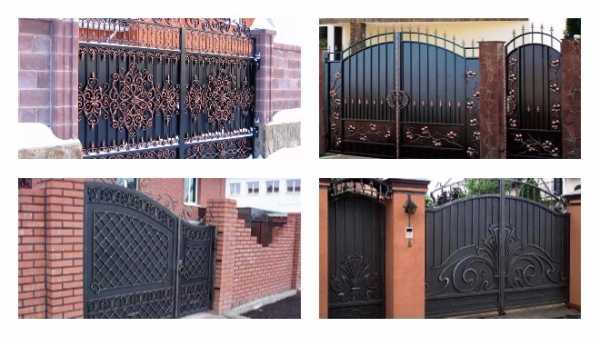

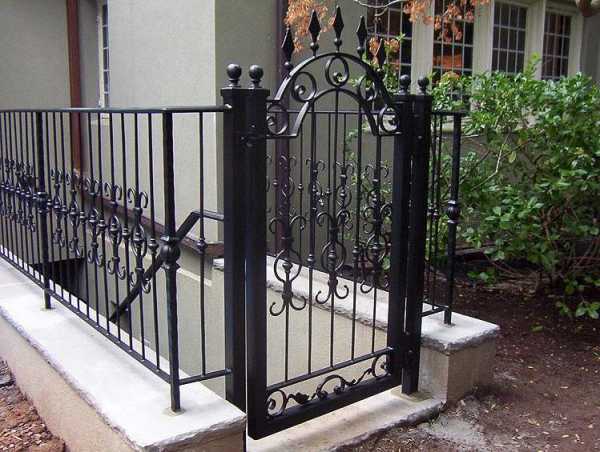

В нашей компании вы можете заказать глухие модели калиток, а также ажурные конструкции, которые хорошо пропускают солнечный свет. Отдельные детали таких изделий могут быть изготовлены из деревянных элементов.

Что касается ворот, то они могут быть как раздвижными, так и распашными. Первый вариант подходит для территорий небольших размеров, ведь такая конструкция позволяет сэкономить место. Ворота и калитки оснащаются надежными замковыми системами, которые практически невозможно открыть постороннему человеку.

От чего зависит цена на производство металлоконструкций?

Стоимость такой услуги зависит от следующих факторов:

• Размеры изделия. Изготовление компактной калитки обойдется дешевле, нежели производство масштабных гаражных ворот.

• Технологии изготовления. Сварные конструкции стоят дешевле, нежели кованые элементы, которые отличаются сложностью изготовления.

• Наличие защитного покрытия.

• Разновидность замковой системы.

• Сложность индивидуальных пожеланий заказчика.

Несмотря на эти факторы, мы предлагаем вам производство калиток и ворот по доступной стоимости, при этом постоянные клиенты могут рассчитывать на выгодные скидки.

По желанию клиента калитка может быть окрашена в различный цвет, при этом краска будет выполнять и защитные функции (защищать металл от коррозионных процессов).

Достоинства сотрудничества с нами

К основным преимуществам заказа калиток и ворот у нас можно отнести следующее:

• Привлекательная стоимость услуг. Точные цены определяются в индивидуальном порядке, в ходе обсуждения условий работы.

• Наличие гарантии на готовые конструкции. Благодаря этому вы можете быть уверены в нашей надежности и прозрачности условий работы. Гарантийные документы предоставляются клиенту при доставке.

• Возможность изготовления калиток различных размеров и форм, глухих и комбинированных полотен, учет предпочтений клиента.

• Высокая прочность и долговечность изделий. При изготовлении  конструкций специалисты используют качественные материалы, которые отличаются прочностью, стойкостью к механическим повреждениям и повышенной влажности. Именно поэтому даже спустя десять лет калитка или ворота будут выглядеть как новые.

• Наличие быстрой и выгодной доставки и услуг по монтажу. Сотрудничество с нами будет максимально удобным для каждого клиента.

Смотрите видео о том, как сделать кованую калитку.

Для того чтобы заказать у нас металлическую конструкцию по доступной стоимости, наберите номер телефона компании и укажите, что именно вы хотели бы видеть на своем загородном участке.

karavangard.ru

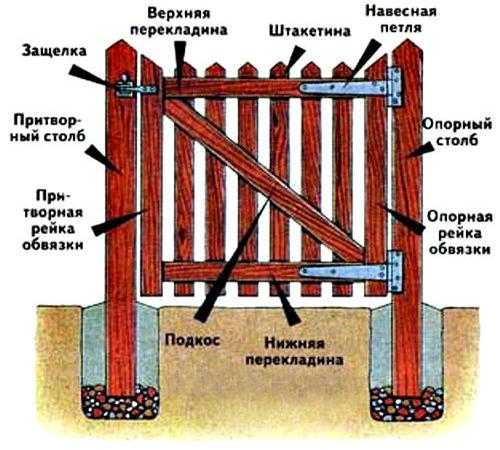

Калитка своими руками для ворот на даче: чертежи, схемы

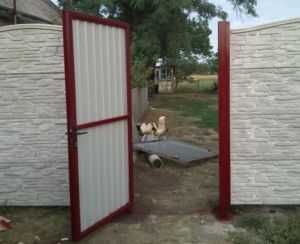

Изображение готового изделия созданного своими руками

Ограждение на даче предполагает присутствие прохода на территорию, и по надобности, въезда. И если установка забора требует правильного выбора материала для всех его элементов и оптимального обустройства основания, то для установки калитки и ворот понадобятся знания процесса их изготовления, монтажа механизмов открывания и выбор типов конструкций.

Соблюдаем правила и гармонию

Отличным вариантом установки будет обустройство всего ограждения сразу. Но не всегда такой вариант удается применить. Чаще приходится к существующему забору устанавливать новую калитку и ворота, так как износ этих конструкций значительно выше износа ограждения.

Выбор материала для калитки напрямую зависит от материала забора. Если, например, ограждение обшито сеткой рабицей, то на его фоне кованые калитка и ворота будут смотреться, мягко говоря, неуместно. Да и опорные элементы для таких изделий понадобятся более массивные.

Оптимальным выбором для многих конструкций ограждений на даче может стать сварная калитка, которая будет изготовлена из металлического профиля или уголка. Такие конструкции подойдут для любого вида забора и ворот, так как обшить металлическую дверь можно и сеткой, и профлистом, и даже декорировать ковкой.

Обустройство задней двери садовых ограждений не настолько серьезное мероприятие, как возведение калитки переднего плана. Принцип ее изготовления ничем не отличается от конструкции основного входа. Поэтому будем рассматривать один способ, подробно описывающий то, как сделать калитку для любого расположения.

Тщательная подготовка – половина успеха

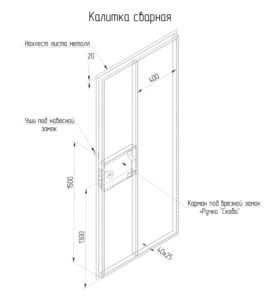

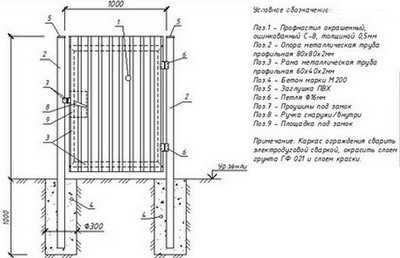

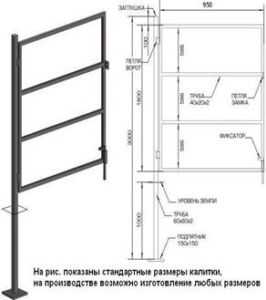

Чертеж с указаниями размеров и материала для изготовления своими руками

Металлическая калитка изготавливается по заранее подготовленной схеме с участием сварочного аппарата. И как только материал будет приобретен, следует подготовить рабочее место.

Профессиональные сварщики прекрасно понимают, насколько важен и удобен сварочный стол. Конечно, его отсутствие не должно остановить все работы. Можно заменить профессиональный стол просторной ровной поверхностью, на которой своими руками сооружается подобная конструкция. По уровню выставленные подставки накрываются листом ЦСП (цементно-стружечная плита). На нем удобно будет сделать чертеж будущей конструкции и провести сварочные работы.

Перед началом работ требуется уяснить некоторые моменты:

• от нагрева металл расширяется, а при остывании снова сужается, поэтому весь процесс сварки требует постоянных измерений;
• если калитка своими руками будет изготавливаться из ржавого материала, то перед процессом сварки рекомендуется его тщательно очистить, это позволит делать ровные и аккуратные швы;
• забота о безопасности проведения сварочных работ занимает не последнее место.

Будем рассчитывать на то, что у вас уже есть навыки работы со сварочным аппаратом, и о выборе электродов и режиме тока упоминать не будем.

Заготовки для каркаса

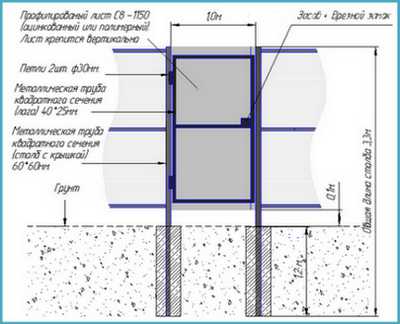

Схема одного из вариантов изготовления калитки своими руками

Первым делом, необходимо подготовить чертежи, на которых будут указаны все размеры конструкции. Благодаря чертежам легко будет сориентироваться по количеству и размерам деталей. Самым оптимальным вариантом для чертежа будет его создание в натуральную величину, причем со всеми дополнительными элементами. Но, можно обойтись и масштабным чертежом.

Имеющийся материал (металлическая труба квадратного или круглого сечения, уголок) следует разметить, а после разметки, болгаркой или шлифовальной машинкой нарезать все детали. Стандартная ширина садовой калитки не превышает 1м, а высота – 2м. Такие размеры позволяют беспрепятственно войти на территорию даже в зимней одежде.

Если вы решили соорудить своими руками калитку нестандартных размеров, то следует обязательно учитывать проблемы, которые могут появиться в эксплуатационный период. Например, калитка больших размеров гарантирует увеличение ее массы, а вместе с тем и износ петель и замков. А если она будет выше двух метров, то нужно позаботиться о дополнительной верхней перекладине. Ее присутствие позволит уменьшить нагрузку на опору.

Нарезанные детали каркаса нужно сложить перед сваркой и убедиться в правильности нарезания. Существующие погрешности лучше сразу удалить. Если после измерения углов и диагоналей дефектов не обнаружилось, то можно подготовить кромки для сваривания.

Сварка не любит спешки

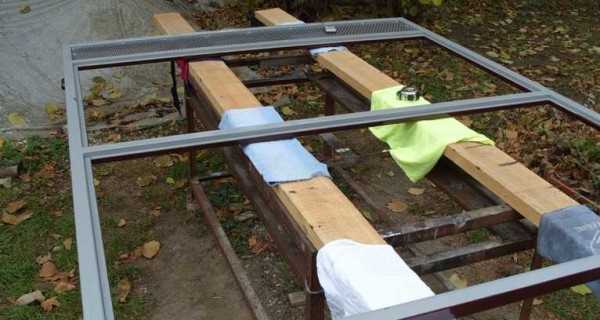

Подготовка деталей металлической двери к сварочным работам

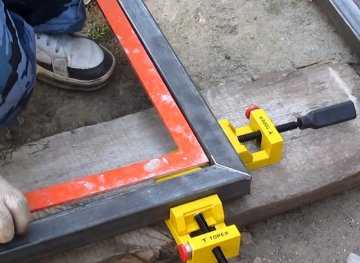

Для получения аккуратного каркаса нужно все детали перед сваркой соединить струбцинами или в разных местах прихватить сваркой. После этого следует снова произвести измерения по все параметрам.

Далее, желательно варить швы с небольшими остановками, чтобы они успевали остывать. Эта хитрость нужна для того, чтобы каркас не повело. Когда углы сварены и проверены на дефекты, можно приступать к привариванию ребер жесткости. Их количество и расположение зависит от размеров конструкции и материала обшивки. Последним этапом сварки можно считать приваривание петель на каркас калитки и на опорный столб. Этот процесс, как и все предыдущие, делается с обязательными измерениями и разметками.

По окончании всех сварочных работ нужно тщательно обработать все швы – удалить окалины, зачистить неровности, убедиться в аккуратности швов. Только после зачистки можно проводить защитные работы, такие как грунтовка и покраска.

Мы выяснили, как сделать калитку, осталось выяснить, как устанавливается калитка своими руками.

Этапы монтажа

Процесс монтажа металлического каркаса двери на кирпичные опорные столбы

Схема установки ко всем видам идентична, не считая встроенных в ворота конструкций. Один из этапов заключается в обшивке каркаса выбранным материалом, но прежде, нужно позаботиться о замке или задвижке. Для монтажа замка на каркас понадобиться приварить пластину, а задвижку можно приварить или привинтить в любом удобном месте.

Если на даче уже есть забор и ворота, то опорные элементы для калитки можно не устанавливать. Все, конечно, зависит от того, какие опоры забора и ворот присутствуют. Например, если опоры кирпичные, то в них должны быть закладные элементы, на которых и монтируются петли калитки. Если таковых не имеется, то придется позаботиться еще и об этом.

В этом случае к кирпичным опорам забора и ворот анкерами или дюбелями крепятся профильные трубы, к одной из которых будут приварены петли, а на другой будет высверлен паз для ответного механизма замка (если он предусмотрен). Чаще на даче устанавливается на калитку обычная задвижка.

Ну а вся остальная фурнитура устанавливается по желанию хозяина. Основные моменты изготовления уже рассмотрены, поэтому смело можно приступать к изготовлению. Может, для кого-то это первое серьезное изделие, тогда желательно, чтобы все действия контролировались специалистом.

moyaograda.ru

Изготовление кованых ворот и калитоки своими руками

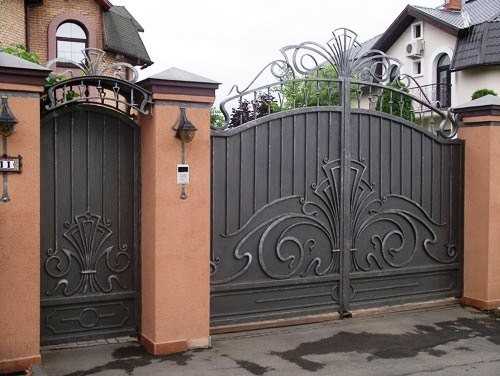

Кованые ворота и калитки являются визитной карточкой загородного дома или коттеджа и выступают составной частью ограждения домовладения. Ранее они выполняли защитную функцию и служили местом прохода и проезда на территорию усадьбы или виллы. Сейчас же ворота имеют скорее декоративное назначение. В соответствии с предназначением, для изготовления конструкций применялся подходящий материал. В настоящее время имеется большой выбор охранных систем, обеспечивающих защитные функции оград. Поэтому для изготовления кованых ворот и кованых калиток применяются более легкие материалы.

Подготовительные работы

Планируемые работы начинаются с подготовки проекта, в данном случае — эскизов кованых ворот и калиток. Их можно выполнить самостоятельно, если имеется семейный творческий потенциал либо заказать в специализированной организации, занимающейся изготовлением подобной продукции. Много интересных эскизов есть в интернете на специализированных форумах и сайтах предприятий-изготовителей кованых изделий.

Для работ совсем необязательно иметь кузницу. Все элементы кованого орнамента продаются в строительных супермаркетах. Ворота, как правило, изготавливают из профильной трубы. Сечение ее зависит от величины створки и примерно составляет 50х30 мм. Для наполнения пространства рамки коваными элементами применяют квадратный прут со стороной 14 мм и арматуру-кругляк 8–10 мм. Узор на обеих створках одинаков и выполняется симметрично. Калитку делают обычно по форме створки в уменьшенном масштабе. Верхняя часть ворот изготавливается фигурной. Такие формы визуально облегчают конструкцию.

Изготовление ворот начинается после окончания постройки забора. Строительные работы включают в себя установку столбов для крепления створок и калитки. Для придания жесткости и прочности опорам применяют трубы круглого или квадратного сечения не менее 100 мм. Глубина фундамента должна быть около 1 м., а его ширина — обеспечивать укладку облицовочного материала столба. Часть трубы, опускаемая в яму, обрабатывается антикоррозионным лаком или краской и устанавливается строго вертикально на твердое основание. После этого фундамент заливается бетоном на 3–5 см выше уровня почвы. До момента его застывания столб фиксируется распорками. Все эти работы выполняются своими руками.

Ширина ворот выбирается из расчета свободного проезда автомобиля с приоткрытой дверцей. Обычно эта величина составляет 3–3,5 м. Если нужны ворота большего размера, то рекомендуется их делать раздвижными. При ширине створки более 1,8 м возможно ее провисание при эксплуатации конструкции, а для открытия створки такой величины необходима большая свободная площадь.

Облицовка столба выполняется теми же материалами, что и забор, и остальные опоры.

Укладывая покрытие, необходимо устанавливать нужное количество закладных деталей для последующего монтажа опорной стойки либо завесов. Эти элементы выполняются из металла толщиной не менее 3 мм и привариваются к трубе. По мере увеличения высоты столба свободные полости заливаются бетоном с мелкой фракцией щебня. По окончании монтажа внутренняя полость трубы тоже заполняется этим же бетоном. Это, с одной стороны, предохраняет металл от ржавления, а с другой — утяжеляет конструкцию и делает ее более устойчивой.

Изготовление створок

Кованые ворота и калитки можно заказать в мастерских, специализирующихся на художественной ковке. Но немногие смогут выполнить действительно кованое изделие. В большинстве своем получаются сварные конструкции с элементами ковки, которые приобретены в магазине. Однако цены выставляются как за художественную. Поэтому владельцы домов, умеющие держать в руках инструменты и имеющие опыт проведения сварных работ, с успехом делают такие конструкции своими руками.

Процесс изготовления ворот включает в себя следующие этапы:

• подготовка эскизов;
• оборудование места для сборки створки;
• изготовление элементов рамки;
• наполнение рамки художественными элементами.

Для составления эскизов обычно пользуются образцами из интернета. Но можно походить по улицам коттеджных поселков и зарисовать, или с разрешения хозяина сфотографировать понравившийся орнамент. Здесь есть возможность оценить увиденный узор в реальных размерах. Однако надо помнить, что узор на воротах должен гармонировать с забором. Если ограда выполнена из пик, а ворота сплошь из акантовых листьев и розеток, то такая конструкция будет выглядеть нелепо. Обычно в заборную ковку рекомендуют вставлять несколько основных элементов узора ворот. Это подчеркнет единство ансамбля и покажет художественный вкус хозяина дома.

Определившись с узором и размерами створок, готовят площадку для сборки (сварки) конструкции. Обычно место выбирается недалеко от ворот. Это позволит с меньшими физическими затратами установку полотен на место и при необходимости их демонтажа для устранения дефектов, возникших во время сборки. Выбирают и обустраивают ровную площадку, пригодную для размещения и сварки всего изделия. Конечно, идеальным вариантом является изготовленный стол или помост, установленный на козлах. В этом случае сборочные единицы будут находиться в 1 плоскости, и уменьшится вероятность получить створку, изогнутую винтом. К этому же месту необходимо временно подвести электроэнергию и установить оборудование для сварки.

При изготовлении ворот нельзя забывать о соблюдении требований техники безопасности при работе с электроинструментом.

Все действия должны выполняться с использованием средств защиты рук и глаз. Запрещено проведение резки металла болгаркой без защитного щитка, а сварочных работ без брезентовой одежды сварщика и щитка со светофильтрами. Несоблюдение элементарных правил может привести к получению тяжелых травм.

Изготовление рамки

Обычно кованые ворота с калиткой изготавливают фигурными. Верхняя часть створок имеет либо правильный, либо ломаный полукруг. Такая форма конструкции увеличивает высоту створок и не утяжеляет их. Для получения правильного полукруга труба выгибается полностью с одинаковым радиусом. Ломаный — представляет собой набор нескольких элементов с разными радиусами. Все сборочные единицы верхней перекладины рамки соединяются между собой сваркой. Вначале сочленение частей проводится прихватками, и только после проведения всех замеров и устранения замечаний проводят сварку стыков сплошным швом.

Изготавливают заготовки для рамок попарно, не забывая учитывать в размерах толщину материала. Для сварки трубы располагают на ребро и варят их встык. Для того чтобы детали во время сварки не повело, их фиксируют струбцинами к поверхности стола. После остывания металла крепления снимают. Швы зачищают угловой шлифмашинкой. При высоте створки более 1,8–2 м для обеспечения достаточной жесткости конструкции, параллельно нижней поперечине створки, на расстоянии 0,5–0,6 м от нее приваривается дополнительная полка.

После окончания сварочных работ проводят пробную установку створок в проем ворот и приварку завесов.

Если все замеры были сняты верно, то вопросов по изготовлению каркаса возникнуть не должно. Далее начинают наполнение рамок, согласно эскизам. Приварка элементов проводится прихватками. И только после того, как весь узор будет собран и проверен, проводится аккуратная сварка элементов. Эти работы можно выполнить своими руками либо пригласить специалиста. Необходимо следить за тем, чтобы кованые элементы находились в 1 плоскости либо выступали из нее под одинаковым углом. Для этого обычно, делают вначале 1 половинку, а затем на нее кладут 2-я часть, и повторяют (копируют) узор.

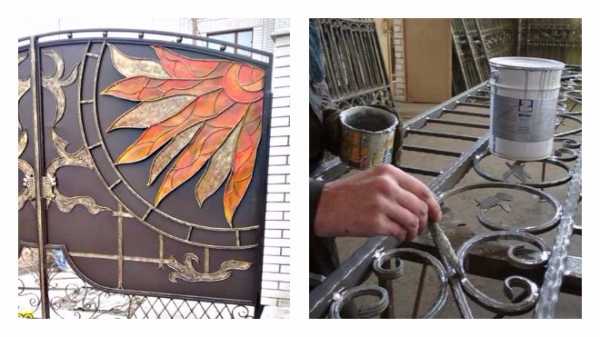

Покраска изделий

После установки всех элементов и проверки правильности рисунка ворота зачищают от ржавчины и брызг металла. Выполнив эти работы, створки грунтуют. Обычно используют материалы с антикоррозионными добавками. Как правило, такие операции выполняются своими руками. Для покраски используют лаки или эмали черного цвета. Чаще всего для этих целей применяются такие лаки:

• пековые;
• битумно-пековые.

Эти материалы имеют ярко выраженные антикоррозионные свойства. Как правило, используют однокомпонентные лаки. Перед употреблением их рекомендуют подогреть до температуры 60–80 °С для получения более жидкой консистенции. Таким же образом красят и кованые заборы.

Лак наносится в 2 слоя. Обычно красят кисточкой, так как такой способ нанесения наиболее экономный. Тщательно прокрашиваются все детали. Особо хорошо — сварные соединения и места сочленения фигур. 2 слой наносится после полного высыхания предыдущего. Благодаря этому на поверхности лака образуется пленка, которая не только защищает металл от ржавления, но и обладает водоотталкивающими свойствами.

Особенно выходят красивые кованые ворота, если узор оттенить светлым фоном.

Обычно для этого с внутренней стороны рамку зашивают светлым сотовым поликарбонатом либо листовым металлом, окрашенным светлой краской. Чтобы ворота не выглядели мрачными, многие мастера красят часть кованых элементов медной или бронзовой краской.

Кованые ворота и калитка, выполненные с любовью своими руками, будут не только радовать домовладельца, но и могут стать украшением всей улицы.

ovorotah.com

Въездные ворота своими руками: как сделать, конструкция, установка

Вот и окончены строительные работы по возведению забора, и теперь осталось решить, ворота какой конструкции станут украшением всего строения. Конечно, можно заказать изготовление въездных ворот и калитки по предлагаемым в магазинах образцам, ну, а если все-таки хочется быть оригинальным и создать неповторимый шедевр, используя свои руки и долю фантазии, то следует изучить технологию сборки въездных ворот.

Современные въездные ворота не только красивы, но и надежны.

Как правило, ворота и калитка должны соответствовать архитектуре и дизайну дома, высоте и характеру ограды, выглядеть надежными и прочными.

К примеру, если ограда выполнена из дерева, то кованые металлические ворота не смогут органично вписаться в общий стиль постройки. Зато эти же ворота будут идеально сочетаться с каменной оградой или с кованой решеткой. Что касается калитки, то ее стандартные параметры варьируют в пределах 1,15-1,25 м ширины. Этого вполне достаточно для проезда велосипеда, детской коляски, мотоцикла и т.д.

Общая характеристика стандартных ворот

Въездные ворота состоят из двух половинок, створок, общая ширина которых обычно достигает 2,2-2,4 м, а высота колеблется в пределах 1,6-1,8 м. Данные параметры следует увеличить, к примеру, до 3,2-4 м, если не исключается въезд во двор грузовых машин. В настоящее время наиболее популярными являются распашные и раздвижные ворота.

Инструменты, которые понадобятся для изготовления ворот:

При работе с металлом защитите глаза и руки!

1. Молоток.
2. Угловая шлифовальная машинка.
3. Несколько струбцин.
4. Рулетка.
5. Электросварка.
6. Чертежный инструмент.

Не стоит забывать о мерах безопасности! При выполнении любых работ с металлом своими руками для защиты глаз и рук необходимо использовать специальные перчатки и очки, поскольку любые отлетевшие при работе кусочки металла или окалины могут стать причиной травм.

Технология создания распашных ворот

Изготовление распашных ворот своими руками предполагает наличие двух симметричных створок, которые впоследствии фиксируются на опорах с помощью петель. Рамки ворот и сами опоры могут быть выполнены из металлической или деревянной основы. Такие ворота распахиваются в противоположные стороны. Вот один из примеров изготовления распашных въездных ворот своими руками.

Вначале выбираются опоры. Это могут быть и стальные металлические трубы диаметром от 100 мм, а можно использовать и стальной профиль, ширина полки h которого составляет не менее 100 мм. Выбирая опоры, следует помнить, что чем крепче и жестче они будут, тем дольше будут эксплуатироваться ворота. Рамки створок можно изготовить из профиля квадратного или прямоугольного сечения с шириной полки профиля около 40 мм и выше.

Опорные столбы бетонируются в грунте на глубине не менее 1 м.

При установке опор нужно учитывать возможные изменения пучинистых грунтов зимой, под воздействием которых столб просто может быть «выдавлен» из земли при слабом креплении. Поэтому опоры для ворот нужно устанавливать более основательно, чем столбы забора, да и к тому же динамически переменное давление, действующее при закрытии и открытии створок, будет подвергать оси ворот периодическим нагрузкам. Учитывая все вышеизложенные факты, при возведении ворот своими руками необходимо руководствоваться правилом «надежность опор прежде всего».

Перед созданием створок нужно тщательно просчитать ширину ворот, поскольку неоправданно большие створки будут подвергаться большим нагрузкам, особенно в ветреную погоду, когда силы природы будут «трепать» их в разные стороны. Если разрабатывается конструкция больших и мощных ворот, то нужно предусмотреть 6 петель; для обычных подойдут и 4. Ко всем петлям впоследствии привариваются уже металлические пластины толщиной до 5-6 мм. Важно, чтобы пластины были приварены тщательно по всей поверхности их соприкосновения с телом петли.

На следующем этапе можно заняться заготовкой приопорных стоек для створок въездных ворот. Для этого нужно отрезать болгаркой или ножовкой от квадратного профиля два куска одинаковой длины, высотой на 15-30 см меньшей ворот. К примеру, если высота ворот 1,75 м, то оптимальным размером для стойки станет высота 1,6 м. Затем к стойкам створок нужно приварить пластины петель так, чтобы получилось два симметричных изделия.

Дальше, посредством струбцин или других имеющихся в наличии фиксирующих приспособлений, приопорные стойки крепятся на опорах ворот. Крепления стоек по горизонтали и вертикали необходимо точно выверить. Для соблюдения промежутка между приопорной стойкой и опорным столбом можно применить деревянные прокладки. Минимальная величина зазора обычно варьирует в пределах от 3 до 5 мм, а стандартная величина составляет 8-15 мм.

На следующем этапе, зафиксировав приопорные стойки, необходимо отрезать верхний кусок профиля по соответствующему размеру и установить на верхние торцы стоек. Тщательно проверив вертикальное и горизонтальное положение всех элементов, в том числе и петель с пластинами, производят временную сварку («точкуют»). Сварив некое подобие рамы, начинается заготовка двух центральных стоек и установка их по центру ворот с зазором в 8-12 мм между ними. Все соединения снова проверяют и «точкуют» уже центральные стойки. Затем к опорным столбам окончательно привариваются все пластины петель.

С целью усиления жесткости конструкции створок во всех углах необходимо сделать 8 заготовок из стальной пластины толщиной до 3-4 мм. Все дополнительные поддерживающие элементы и приготовленные пластинки приварить с внутренней стороны ворот, а внешнюю оставить под отделку.

Створки распашных ворот могут быть выполнены из разного материала: сталь, художественная ковка, профнастил, поликарбонат и др.

На завершающем этапе изготовления въездных ворот своими руками необходимо разделить на две половины рамочную конструкцию. Это можно сделать с помощью болгарки или ножовки. При условии минимальных размеров зазоров смещения практически исключаются. И окончательным, пожалуй, самым ярким штрихом, является отделка внешней стороны ворот. Здесь выбор абсолютно индивидуальный, но, однозначно, материал отделки должен органично сочетаться с характером всей ограды и дизайном дома.

Устройство раздвижных ворот

Теперь рассмотрим технологию изготовления своими руками раздвижных ворот. Сразу же стоит отметить, что установка таких ворот требует наличия большой площади свободного участка, которая позволит полотну двигаться. Способов перемещения полотна раздвижных ворот всего два: с помощью специального механизма и вручную.

Итак, вначале необходимо рассчитать ширину проема ворот. Традиционно, оптимальным вариантом расстояния между опорами считается дистанция в 3 м. Затем, на глубину около метра и более бетонируются опорные столбы. При этом не стоит забывать о том, что в случае бетонирования опор на меньшей глубине возникает опасность их выдавливания из грунта в зимний период.

Раздвижные ворота требуют наличия на участке дополнительного пространства для свободного движения створки.

Далее, створку ворот следует подвесить на три опоры, которые следует расположить выше столбов ограждения, поскольку в противном случае въезд на территорию получится заниженным. Для закрепления несущей балки верхние концы опор предусматривают консоли. В любом случае, высота опор не должна быть менее 2,5 м.

Перед установкой консоли специалисты рекомендуют навесить на нее раму с закрепленными стойками подвеса и опорными роликами, т.е. каркас подвижной части ворот. Затем, с нижней стороны консоли закрепить несущую балку. Ее сечение может быть выполнено в любой форме. Но главным условием при этом является способность балки выдерживать нагрузку от веса ворот, не прогибаясь.

Состыковав отрезки трубы с помощью куска меньшего диаметра, их следует сварить и зачистить образовавшийся шов. На последнем этапе всего процесса изготовления раздвижных ворот своими руками останется лишь закрепить на раме из уголка металлическую обшивку. В этом помогут промежуточные лаги, которые сначала закрепляются на раме, а затем посредством саморезов к ним привинчиваются панели обшивки.

Удачи и успешных решений!

zavorota.ru

Как сделать калитку своими руками, пошаговая инструкция

Строительство нового ограждения вокруг дачного или загородного участка является неотъемлемой составляющей на сегодняшний день. При таком строительстве следует продумывать каждый шаг, так как построить качественное ограждение задача не из дешёвых.

Одним из способов экономии является полное или хотя бы частичное возведение забора своими руками. Конечно же, забор состоит не только из самого полотна, в нём есть ещё и ворота, и калитка.

Разновидности калиток

Перед тем как приступить к самостоятельному созданию и монтажу калитка для вашего забора, следует определиться с разновидностью и внешним видом который она будет иметь. Только после этого вы сможете определить какими материалами, инструментами и навыками вам потребуется обзавестись для сборки качественной конструкции.

Исходя из способа установки, калитка своими рукам может быть:

• Независимой – устанавливается на отдельную опору, в любом месте ограждения, не зависит от ворот и прочего.
• Встроенная – сделана в самих воротах, полностью от них зависит, не занимает излишнее пространство.
• Смежная – Совмещена вместе с вратами, но может существовать как отдельная конструкция.

Исходя из материала, калитка может быть самой разнообразной, металлической, деревянной, пластиковой, смешанного типа и прочее. В рамках этой статьи мы расскажем вам как собрать красивые деревянные и металлические калитки независимой конструкции.

Изготавливаем деревянную модель

Перед началом сборки, следует произвести ряд подготовительных работ, который впоследствии помогут проделать всю работу более качественно, быстро и без задержек. Первым делом, сразу придумайте какой примерный внешний вид ограждения вы хотите получить.

Как вы знаете, из дерева может получиться калитка самой разнообразной формы, цвета или фактуры, благодаря хорошей возможности обработать материал и покрыть любой понравившейся краской или лаком. Итак, первым делом сборку начинаем с подготовки места установки. Сразу продумываю где створка будет закреплена, как будет закрываться, необходимый размер.

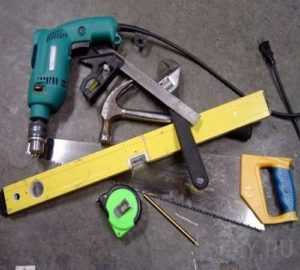

Необходимый инструмент

Затем следует подготовить все необходимые для сборки инструменты:

• Основным рабочим инструментом станет пила, или электрический лобзик.
• Шуруповёрт с комплектом насадок и свёрл.
• Шлифовочная бумага или электрическая машинка с насадкой для шлифовки древесины.
• Рулетка, карандаш, угольник, уровень.
• Инструмент для нанесения средств обработки.

Из материалов нам потребуются такие составляющие нашей будущей конструкции:

• Необходимое количество деревянных досок.
• Саморезы по дереву различной длины.
• Пара завес для установки конструкции на забор.
• Замок и пара ручек для возможности закрывать калитку.
• Средства для обработки, покраски или вскрытия лаком.

После того как вы собрали всё вышеперечисленное, можно переходить к началу сборки.

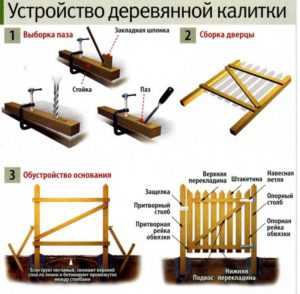

Схема калитки из дерева

Итак, изготовление калитки из дерева происходит по следующей схеме:

1. Калитка своими руками начинается с точного измерения и отметки под отрезку необходимых нам досок.
2. Производится отрезка все частей, лучше всего проверить прямой угол перед резом с помощью угольника.
3. После того как вы нарезали все необходимые доски, нужно предварительно сложить их на ровной поверхности.
4. Затем используя шуруповёрт соединяем все детали горизонтальными перемычками, отступив от края пятнадцать-двадцать сантиметров.
5. Чтобы придать конструкции жёсткости, устанавливаем по диагонали от угла верхней перемычки к противоположному углу нижней.
6. Закрепляем замок и ручки, используя тот же шуруповёрт. Закрепление происходит с помощью саморезов или болтов.
7. Размещаем завесы, максимально ровно. Лучше также воспользоваться угольником и уровнем.
8. Надеваем установленные завесы на калитке, на завесы, закреплённые на столбе.
9. Вскрываем изготовленную конструкцию лаком или краской и наслаждаемся получившимся детищем.

Рама соединяется с петлями, потом устанавливаются доски обшивки при помощи минимум двух саморезов, а угловые доски при помощи трех.

Если вы хотите получить неквадратную калитку, а придать её какую-то определённую форму, сделать это можно подготовив заранее трафарет или начертив рисунок на поверхности собранной конструкции. Например, нарисовав сверху полукруг, можно округлить верх чтобы она была более красивая и ухоженная.

Изготовление калитки из металла

Для такой конструкции вам обязательно следует заготовить такие материалы:

• Металлические уголки или трубы, в нужном количестве. Минимальный размер должен быть не меньше чем тридцать на тридцать миллиметров.
• Облицовочный материал, вид определяется в зависимости от конструкции забора.
• Электроды для сварки металлических частей.
• Саморезы по металлу и болты.
• Пара завес для установки на забор.
• Краска по металлу и средства против коррозии.
• Ручки и замок.

Схема будущей калитки.

Из инструментов, вы не сможете обойтись без:

• Болгарки, которая будет просто незаменимой при порезке металла.
• Сварочный аппарат, благодаря которому вы сможете соединить любые металлические детали и защитная амуниция для работы с ним.

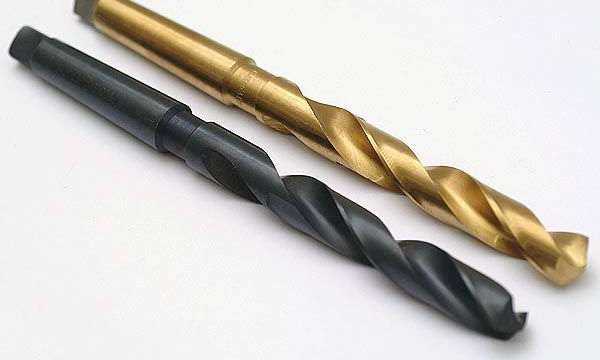

• Шуруповёрт с комплектом бит и сверл по металлу.
• Средства для нанесения краски.
• Измерительный инструмент, угольник, уровень, карандаш.

Наконец, вы собрали всё необходимое и с нетерпением ожидаете наступления момента, когда сможете начать собирать себе качественную и красивую калитку. Процесс сборки будет происходить по следующим этапам:

Шаг 1:Подготовка и разметка

Нарисовать подробный план будущей конструкции, с указанием всех размеров. Отмеряем и отрезаем четыре куска трубы для сварки прямоугольной рамы.

Если делаете габаритную конструкцию, учитавайте что увеличение массы створки может повлечь за собой износ фурнитуры( замков и петель).

Шаг 2:Изготовление каркаса

Отрезав нужные составляющие, свариваем их в одну конструкцию, тщательно проверяя внешний или внутренний угол с помощью угольника.

Для прочность каркаса разместите диагональные элементы от верхнего угла притвора в нижнему углу стойки

Измеряем расстояние между противоположными углами, и отрезаем диагональную перемычку для укрепления конструкции.

Треугольники из стального листа, приварите между собой, это усилит прочность конструкции

Следует сделать на обеих концах небольшой сред под углом, чтобы труба максимально ровно установилась к боковым стенкам рамы и привариваем её.

Шаг 3:Установка профлиста

Прикручиваем облицовочный материал, например, профильный лист на переднюю часть, используя саморезы или болты.

Шаг 4:Монтаж фурнитуры

Закрепляем ручки и замок на соответствующее для этого место. Привариваем завесы, используя для выравнивания уровень и угольник.

Замок легко разметить если намазав зубной пастой или помадой.

Шаг 5:Навешивание и покраска

Покрываем все трубы краской, чтобы предотвратить коррозию. Устанавливаем получившееся изделие на завесы, установленные на столбе. Теперь можете любоваться вашим детищем и начать использовать его по назначению.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

vorotauzabora.ru

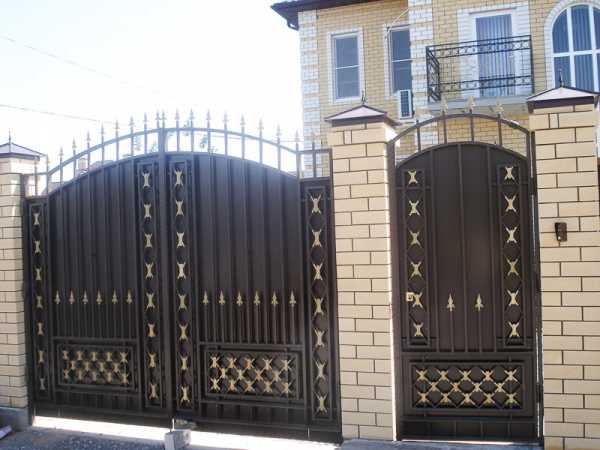

Создание распашных металлических ворот с калиткой: выбор материалов, установка, фото

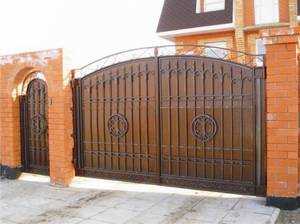

Если обратить внимание на варианты ворот с самой простой конструкцией, то у них отсутствует такой элемент, как калитка. Как раз ворота подобного типа и получили распространение в эпоху Советского Союза. Однако постепенно владельцы частных домов поняли, что наличие калитки в конструкции делает более удобным пользование ими.

На сегодняшний день все большее распространение получают ворота, которые предусматривают различные элементы, обеспечивающие большее удобство пользования. К их числу следует отнести и распашные металлические ворота с калиткой.

Материал для ограждения и ворота

Ворота, которые будут обеспечивать безопасность загородного дома или дачи, должны обладать определенными качествами, к коим следует отнести и наличие привлекательного внешнего вида. Решая вопрос с материалом для их установки, важно учесть все мелочи, в том числе и местность расположения, стиль дома и финансовые возможности владельца.

На текущий момент на рынке представлено достаточно большое количество материалов, предназначенных для установки подобных ограждений. Если же оценивать доступные варианты по дизайну, а также функциональным параметрам, то наилучшим выбором в этом отношении можно считать ворота из профнастила. Изготовление заборов и распашных ворот выполняется с применением каркаса, для создания которого можно использовать жесткий профиль. Причем с внешней стороны выполняется его обшивку профнастилом.

Конструкция

В составе распашных ворот можно выделить такие элементы:

• жесткий каркас на основе стального листа, изготовленный путем сварки в виде рамы;
• обшивка, изготавливаемая на основе профнастила;
• стойки, для изготовления которых используют трубу 60 х 30;
• петли;
• задвижки.

Приступаем к работе

Процесс изготовления распашных ворот имеет свои особенности, где важно подготовить ряд инструментов и выполнять все работы в строго определённом порядке.

Инструменты для обустройства ограды

Процесс изготовления забора с калиткой для участка требует использования не только профлиста, но и ряда необходимых инструментов:

• Лопата — необходима для рытья ям, в которые будут размещены столбы на глубину 1 метр;
• Мастерок;
• Болгарка, оснащенная стальной щеткой;
• Угловая шлифовальная машина;
• Аппарат для сварочных работ;
• Кисточки или краскопульт.

Технология

Приступая к изготовлению ворот, следует уделять внимание каждый мелочи. Только в этом случае можно рассчитывать на желаемый результат.

1. На начальном этапе устанавливают несущие столбы, основная функция которых будет заключаться в обеспечении поддержки для конструкции. С ролью столбов для распашных ворот могут справиться профильные металлические трубы, минимальное сечение которых должно составлять 100 x 100 мм. Чтобы выполнить их монтаж, необходимо вырыть яму, дно которой заполняют слоем щебня, а после размещения в них столбов заполняют бетонным раствором. Важно, чтобы этот раствор проникал как минимум на 1 метр.
2. Для создания бетонного раствора берут цемент и речной песок в пропорциях 1: 4. Лучше всего для этого использовать щебень мелкой фракции. После того как несущие столбы окажутся в яме и будут залиты бетоном, необходимо выждать как минимум одну неделю, чтобы раствор хорошо схватился. Пока же можно заняться созданием полотна ворот и калитки для ограды загородного участка.

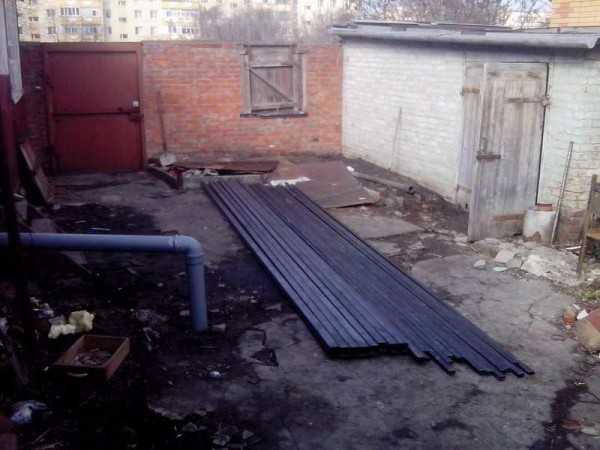

3. Осматриваем профилированные трубы на предмет выявления коррозии и масляных отложений, от которых их следует очистить. Для этой цели рекомендуется воспользоваться болгаркой с металлической щеткой либо угловой шлифовальной машиной.
4. Закончив эту операцию, трубы необходимо обезжирить, для чего используют растворитель или бензин. Если вы планируете наносить на столбы эмалевую краску, то прежде придется покрыть поверхность антикоррозийной грунтовкой. Для этой операции следует использовать краскопульт или кисть, при помощи которой красочный материал наносят на металлическую поверхность в один слой, после чего необходимо дать высохнуть краске. Наиболее удобен для выполнения этих работ краскопульт, при помощи которого при наличии достаточного опыта можно с минимумом усилий придать воротам красивый облик. В то же время и вариант с использованием кисти имеет свои плюсы. Речь идет о том, что этот способ позволяет создать более толстый слой, за счет чего металлическая поверхность сможет лучше противостоять коррозионным процессам. И здесь выбор остается за самим владельцем.
5. Далее приступаем к изготовлению рамы для створок распашных ворот и калитки, которая должна приобрести вид квадрата или прямоугольника. В качестве материала используем имеющуюся трубу. После сварки каркаса необходимо варить в конструкцию внутреннюю трубу, поместив ее в центр, чтобы впоследствии можно было выполнить обшивку ворот с обеих сторон. Иногда владельцы ограничиваются обшивкой лишь с одной стороны. В этом случае внутреннюю трубу размещают таким образом, чтобы она находилась на самом краю заподлицо к внешней трубе. Во время приваривания трубы используют прихватки по 2 см, которые располагают на расстоянии 25 см друг от друга.

Работа по изготовлению рамы завершена. Далее переходят к шлифовке сварочных швов. Эту операцию выполняют при помощи болгарки со шлифовальным кругом. Когда и эта работа будет выполнена, начинаем наносить на поверхность грунтовку, после чего можно переходить к покраске. В качестве окрасочного материала используют алкидную эмаль для наружных работ, которой покрываем готовую раму распашных ворот. Как ранее было уже замечено, для выполнения этой работы можно использовать кисточку или краскопульт.

Зашивка полотна ворот

Дождавшись полного высыхания краски, можно начинать зашивку полотна ворот. В качестве материала здесь будет использоваться профнастил. Стоит заметить, что этот материал весьма распространён среди владельцев, которые сегодня с его помощью выполняют зашивку ворота и ограды дачи. Он обладает многими достоинствами, среди которых следует выделить красивый внешний вид, малый вес, а также широкий выбор вариантов цветов и рельефа.

После выполнения этого шага полотно ворот готово. Убедившись, что опорные столбы надежно зафиксированы в бетоне, можно начинать установку ворот. Для крепления петель выбираем место на поверхности столба, фиксируя их при помощи сварки. После этого выполняется крепление к столбам и полотна ворот. Затраты на изготовление распашных ворот будут небольшими при условии, что у вас есть опыт в слесарном деле. Таким образом, вы сэкономите не только деньги, но и время, так как вся работа потребует максимум несколько дней.

Металлические ворота

Заключение

Изготовление и установка распашных металлических ворот с калиткой может стать удачным решением для владельца загородного участка, ведь это позволит ему сэкономить средства. В действительности эти работы не такие сложные, и при точном соблюдении технологии и наличии необходимых инструментов можно изготовить ворота с калиткой не хуже, чем квалифицированные специалисты.

Главное — провести точные замеры необходимых деталей. В этом случае вы справитесь самым сложным этапом работ, а при наличии опыта в работе с кистью и сварочным аппаратом вы сможете успешно до конца довести начатое дело.

vhod.guru
