Теплый пол в 2х этажном доме схема + видео + фото

Мы уже рассматривали схему отопления этого дома, где на первом этаже у нас теплый пол, а на втором радиаторы с коллекторной разводкой.
старая схема отопления с радиаторами и теплым полом

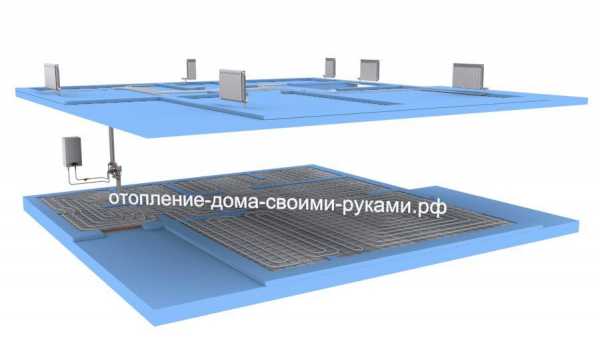

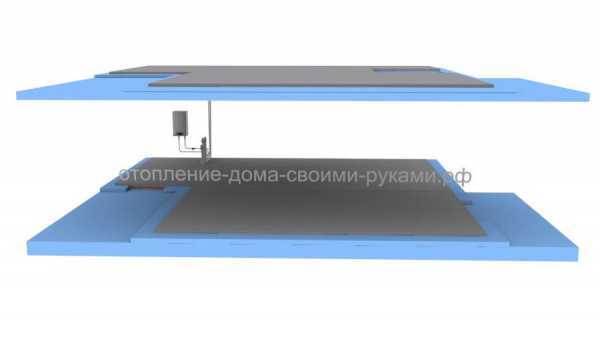

Сейчас я предлагаю рассмотреть этот же дом, но с другим вариантом отопления: на первом и втором этажах у нас будет только теплый пол. Посмотрим, чем отличаются эти две системы.

Разумеется первой отличие, это отсутствие радиаторов и коллекторной разводки.
старая схема с насосно-смесительным узломновая схема без насосно-смесительного узла
Также нам не понадобится коллектор для радиаторов.
В данной системе нам также не понадобится насосно-смесительный узел. Так в нашем случаи весь дом отапливается с помощью теплых полов. Здесь нету отдельного контура для радиаторов и для теплого пола. Тут мы сразу на котле для всей системы устанавливаем температуру теплоносителя в районе 40 градусов.

В системе отопления с радиаторами и теплым полом нужно два контура, один для радиаторов с температурой в районе 60 градусов, другой для пола с температурой около 40. Насосно-смесительный узел создает второй контру с пониженной температурой. А так как в нашем случаи нет радиаторов, то нет необходимости во втором контуре и насосно-смесительном узле.

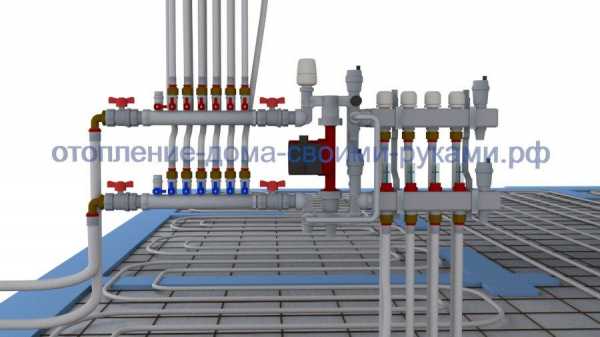

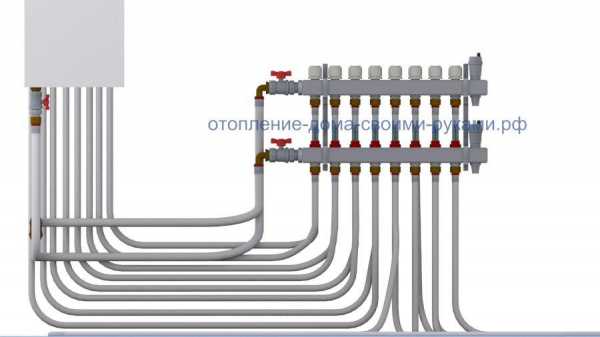

Так как у нас на втором этаже так же теплый пол, то нам понадобится регулировочный коллектор с большим количеством выходов. Устанавливаем его и подключаем к магистральным трубам котла.
Магистральная труба 26 диаметра, трубы для теплого пола 20 диаметра.
укладка теплого пола змейкой и улиткой
После того, как мы разобрались с котельной, подготовим пол для укладки труб на втором этаже. Процедура будет аналогична той же что делали на первом этаже.

1. Укладываем утеплитель
2. Укладываем отражатель
3. Устанавливаем сетку

Монтируем теплый пол. Диаметр труб 20 мм. Трубы крепим к сетки пластиковыми зажимами или проволокой. Трубы укладываем удобным для нас способом: змейкой или улиткой.
теплый пол перед заливкой
После того, как мы все сделали перед заливкой нужно закачать в систему теплоноситель до 3-4 атмосфер, но не включая отопления. Это необходимо чтобы трубы деформировались и приняли рабочее положение. Также не забываем сделать демпферной лентой окантовку по периметру всех стен.
общая толщина заливки 8 см
Затем можно заливать пол. Толщина заливка должна быть такой, чтобы высота бетона над трубами (не общая высота, а именно над трубами) была не менее 3 см, а лучше 5 см (это нужно чтоб бетонный пол не треснул и не лопнул). Стандартная общая высота заливки бетонного пола составляет около 8 см, это оптимальный вариант. После заливки, нельзя включать отопление в течении 24 дней. Нужно чтобы бетон окончательно схватился.

xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

Подключение тёплого пола к терморегулятору схема, видео

Все чаще в частных домостроениях монтируют теплый пол в качестве основной отопительной системы. Самостоятельное подключение теплого пола – дело не такое сложно, как может показаться на первый взгляд, поэтому есть смысл рассмотреть этот вариант подробнее. Коллекторный водяной теплый пол в деревянном доме работает намного эффективнее, чем обычное радиаторное отопление, так как теплый воздух, образующийся на всей площади пола, поднимается вверх, обогревая весь объем помещения. Именно за счет высокого КПД уменьшаются затраты на энергоносители. Да и в магистрали теплого пола рабочая температура теплоносителя задается намного ниже, чем в батареях. В результате тепло распределяется одинаково и равномерно по всему полу и помещению.Принципиальная схема подключения теплого пола



Варианты подключения

Существует много схем по монтажу теплого пола, но основных – четыре, и более подробно о каждой из них расскажем ниже. У каждого из вариантов, с помощью которых делается подключение теплого пола, существуют особенности и нюансы, рекомендуемые для изучения перед выбором конкретной схемы.

Первое – любая схема подключения водяного теплого пола работает с низкотемпературными теплоносителями. Согласно требованиям СНиП температура жидкости в трубах не должна быть выше 55⁰С, но практика показала, что наиболее оптимальный режим теплоносителя – 35-40⁰С. При такой температуре жидкости в трубах нагрев поверхности пола происходит до значений от 25 до 30⁰С, что является комфортной температурой для ног.

1. В помещениях постоянного присутствия людей должна поддерживаться температура не более 25-26⁰С.
2. В туалете, ванной комнате, коридоре, на утепленном балконе или лоджии – не менее 30-31⁰С.

Циркуляционный насос в системе подключается в обязательном порядке, чтобы обеспечить бесперебойное движение теплоносителя по контуру и разницу температуры на подаче и «обратке» на минимум в 10⁰С. Подсоединение насоса осуществляется или в цепи трубной трассы, или же он может быть встроен в теплогенератор – котел. При выборе отдельного насоса помните, что поток жидкости должен двигаться по трубам со скоростью не более 0,6 м/с.

Роль насоса в схеме теплого пола



Прямое подключение

С прямым подключением схема формируется следующим образом: теплогенератор, группа безопасности, циркуляционный насос, контур отопления. Если котел имеет напольные крепления, то насос встраивается отдельно. При этом жидкость от теплогенератора попадает в коллектор, потом распределяется по разводке в полу и по «обратке» попадает снова в котел.

Спецификация материалов и механизмов для Valtec:

Наименование	Марка	Производитель	Количество
Труба металлополимерная VALTEC d = l 6 x 2	VALTEC	VALTEC	Не более 100 м на петлю
Труба металлополимерная VALTEC d = 26 x 3	VALTEC	VALTEC	По месту
Шаровый вентиль Base 1″	VT.217	VALTEC	1
Прямоточный кран 1″	VT.052	VALTEC	1
Резервуар мембранный на 24 л	VRV	VALTEC	1
Циркуляционный насос	Star RS 25/6	WILO	1
Клапан обратный 1″	VT.161	VALTEC	1
Группа безопасности 1″	R. 46	RBM	1
Коллектор с отсечными кранами 1″ х 1/2″ x N	VTc.580.N	VALTEC	N – количество петель
Вентиль дренажный 1/2″	VT.430	VALTEC	2
Воздухоотводчик автоматический 1 /2″	VT. 502	VALTEC	1
Тройник коллекторный 1 х 1/2″ х З/8″	VTc.530	VALTEC	2
Шкаф распределительный	ШН (ШВ)	Изотерм	1
Соединитель для трубы 16 x 2	VTc.710	VALTEC	2 х N
Клапан отсекающий для монтажа воздухоотводчика 1/2″	VT.539	VALTEC	1
Переходник 1/2″ (ВР) х З/8″ (HP)	VTr.592	VALTEC	2
Пара кронштейнов для коллекторов	VTc.130	VALTEC	1 комплект
Кожух гофрированный ПНД 16 (25)		SC BLAST	По месту
Воздухоотводчик ручной 1/2″	R.400	OR	1

Схема на деревянный пол с прямым включением

Нюансы подключения по этому варианту:

1. Рекомендуется использовать теплогенератор конденсационного типа для получения максимального КПД системы. При эксплуатации обычного котла теплообменник (рубашка) быстро прогорит.

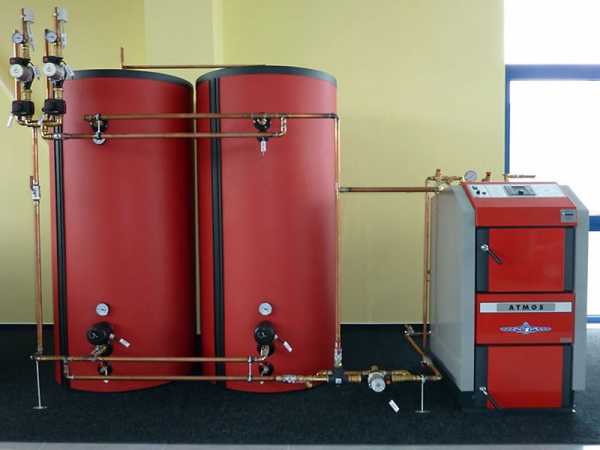

2. Если установлен котел на твердом топливе, то для реализации схемы понадобится установка буферного резервуара, чтобы регулировать температуру жидкости.

Подключение с трехходовым клапаном

Чаще всего в частных домах собирают такую схему для работы теплого пола:

1. Радиаторы будут нагреваться до температуры 70-80⁰С.
2. Смонтированный водяной пол в деревянном доме нагревается до температуры 40⁰С.

Проблема состоит в том, что в радиаторах – 800⁰С, а температура контура теплого пола должна быть 40⁰С, и решается она просто – врезкой трехходового термоклапана в трубу подачи. После клапана устанавливается насос, обеспечивающий постоянную циркуляцию жидкости по трубам контура. Остывший теплоноситель берут из трубы обратного хода. При смешивании «обратки» с подачей жидкость становится нужной температуры.

Разводка для теплого пола с трехходовым термоклапаном



Спецификация материалов и механизмов:

Наименование	Марка	Производитель	Количество
Труба металлополимерная VALTEC d = 1\2’’	VALTEC	VALTEC	Не более 80 м на петлю
Труба металлополимерная VALTEC d = 20 x 2	VALTEC	VALTEC	По месту
Труба металлополимерная VALTEC d = 26 x 3	VALTEC	VALTEC	По месту
Шаровый вентиль со сгоном d = 1″	VT.227	VALTEC	1
Шаровый вентиль Base 3/4″	VT.2I7	VALTEC	3
Кран прямоточный 1″	VT.052	VALTEC	1
Резервуар мембранный, 50 л	VRV	VALTEC	1
Циркуляционный насос	Slar RS 25/6	WILO	2
Обратный клапан 1″	VT.I61	VALTEC	1
Группа безопасности Kombiluft 1″	R. 46	RBM	1
Коллекторный агрегат 1″ х 3/4″ х Р (Euroconus)	VTc.594.EMNX	VALTEC	1 к-т
Смесительный блок VT.DUAL (модуль!)	VT.DUAL	VALTEC	1 к-т
Смесительный блок VT.DUAL (модуль!)	VT.DUAL	VALTEC	1 к-т
Соедини гель 16 (2.0) Euroconus	VT.4420	VALTEC	21’ (Р – количество петель)
Шкаф распределительный глубиной 145 мм	ШН (ШВ)	Изотерм	1
Радиатор биметаллический секционный	BRIXIS	ALLJRAD	N (количество секций)
Клапан регулировочный ручной 1/2″	VT.008	VALTEC	N
Настроечный трехходовой клапан для теплого пола 1/2″	VT0I9 (VT.020)	VALTEC	N
Пробка на радиатор 1″		TENRAD	N
Ручной воздухоотводчик 1/2″	R. 400	OR	N
Кронштейны крепления батарей		TENRAD	3 N
Ниппель 1″	VTr.582	VALTEC	1
Двойной ниппель 1″	VT.0606	VALTEC	1
ПНД гофрированный кожух 16 (25)		SC PLAST	По месту

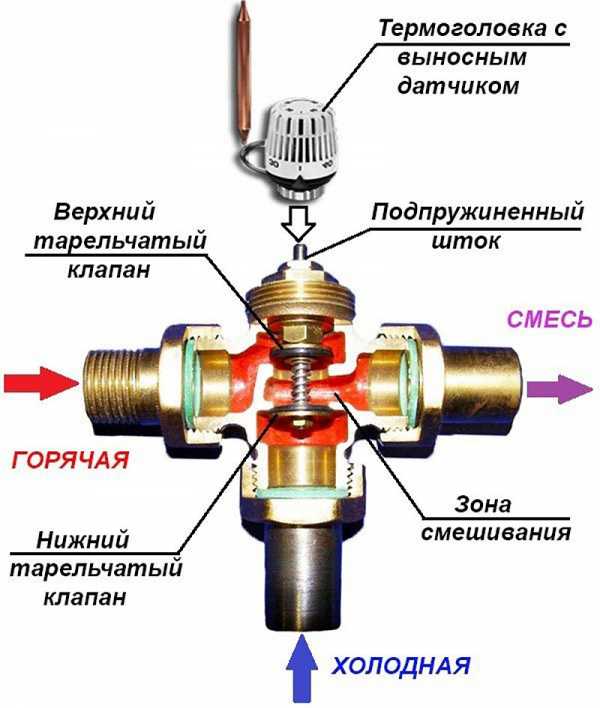

Устройство трехходового клапана



Недостаток, который имеет подобное подключение водяного теплого пола, в том, что регулировать скорость теплоносителя из трубы обратного хода не получится и по контуру будет двигаться как горячая жидкость, так и уже остывшая. Но схема активно используется в строительстве, так как инерционность жидкости работает на пользу – перепад температур практически незаметен.

Преимущества комбинированного подключения теплого пола к системе отопления с трехходовым термоклапаном – низкая стоимость узлов и агрегатов. Такая схема наиболее эффективна в доме небольших размеров.

Подключение с насосно-смесительным блоком

Система комбинированного типа, то есть к котлу подсоединены и батареи, и теплый пол. В схеме трехходового термоклапана нет, вместо него устанавливается насосно-смесительный блок.Насосно-смесительный блок с циркуляционным насосом



Спецификация материалов и механизмов:

Наименование	Марка	Производитель	Количество
Труба металлополимерная VALTEC d = 16 x 2	VALTEC	VALTEC	Не более 100 м на петлю
Труба металлополимерная VALTEC d = 20\2	VALTEC	VALTEC	По месту
Труба металлополимерная VALTEC d = 26 x 3	VALTEC	VALTEC	По месту
Шаровый вентиль со сгоном Base 1″	VT.227	VALTEC	2
Шаровый вентиль Base 3/4”	VT.2I7	VALTEC	2
Кран прямоточный 3/4″	VT.052	VALTEC	1
Резервуар мембранный на 50 л	VRV	VALTEC	1
Циркуляционный насос	Star RS 25/6	YV1LO	2
Обратный клапан 1″	VT.I61	VALTEC	1
Группа безопасности Kombiluft I”	R. 46	RBM	1
Насосно-смесительный блок	VT. COMBI 02	VALTEC	1 к-т
Коллекторный агрегат 1″ х 3/4″ х Р (Euroconus)	VTc.594.EMNX	VALTEC	1 к-т (количество петель)
Соединитель 16 (2.0) Euroconus	VT.4420	VALTEC	2 Р
Распределительный шкаф толщиной 145 мм	ШН (NIB)	Изотерм	1
Биметаллический радиатор	BRIXIS	ALURAD	N (количество секций)
Клапан регулировочный ручной 1/2″	(VT.0O8)	VALTEC	N
Клапан настроечный 1/2″	v i.uiv (VT.020)	VALTEC	N
Пробка для заглушки батареи 1″		TENRAD	N
Воздухоотводчик ручной 1/2″	R. 4(K)	OR	N
Футорка радиаторная 1″ х 1/2″		TENRAD	3 N
Кронштейны для крепления батарей		TENRAD	3 N
Пробка с самоуплотнением 1″	VT.0600	VALTEC	2
Гофрированный кожух ПНД 16 (25)		SC PLAST	По месту



При реализации такого варианта остывшая жидкость из трубы обратного хода смешивается с подачей. Балансировочный клапан в схеме позволяет подмешивать охлажденную жидкость в определенном количестве, поэтому регулировать и соблюдать заданное значение температуры теплоносителя можно без проблем.

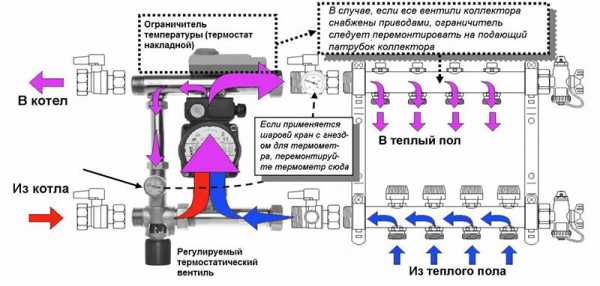

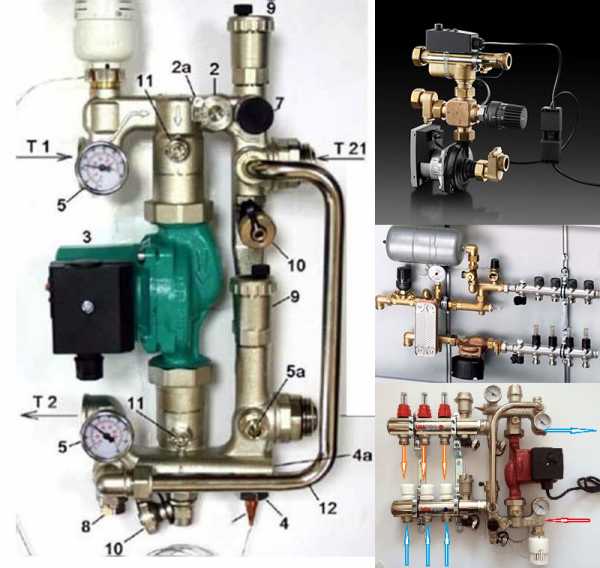

Комплектация узла может быть любой, например такой, как показано на рисунке:

№	Название
1	Регулировочный термоклапан с термостатической головкой на основе датчика жидкости
1a	Погружной температурный датчик жидкости
2	Клапан для балансировки вторичного контура
2a	Винт прижимной для фиксации клапана балансировки
3	Насос – в базовом комплекте не поставляется
4	Гильза с резьбой 1/2″ для датчика из позиции № 3
4a	Гнездо резьбовое 1/2″ для гильзы (позиция № 4) или предохранительного клапана
5	Погружной термометр
7	Клапан перепускной
8	Запорный клапан для балансировки первичного контура
9	Поплавковый автовоздухоотводчик
10	Дренажный поворотный клапан
11	Шаровый вентиль
12	Перепускной байпас
T1	Подключение подачи первичного контура
T2	Подключение «обратки» первичного контура
T11	Подключение подачи или коллектора вторичного контура (контура ТП)
T12	Подключение «обратки» или коллектора вторичного контура (контура ТП)

Схема с терморегулирующим комплектом для одной петли

Для сборки такой схемы продаются термомонтажные комплекты, рассчитанные на монтаж одного контура. Комплект хорош тем, что не нужно придумывать самодельные схемы, которые могут не работать, не нужно врезать лишние узлы и элементы, например, самостоятельно собирать коллекторы или группы смесителей на деревянный пол или бетонное основание. Комплект предназначен для обогрева комнаты 15-20 м².

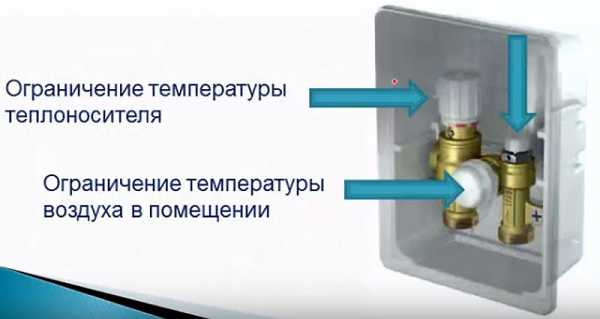

Комплекты бывают разными, например, такими, как на рисунке ниже. Узел содержит:

1. Регулятор температуры рабочей жидкости.
2. Регулятор температуры, который срабатывает в зависимости от температуры воздуха в отапливаемом помещении с дощатым или бетонным полом.

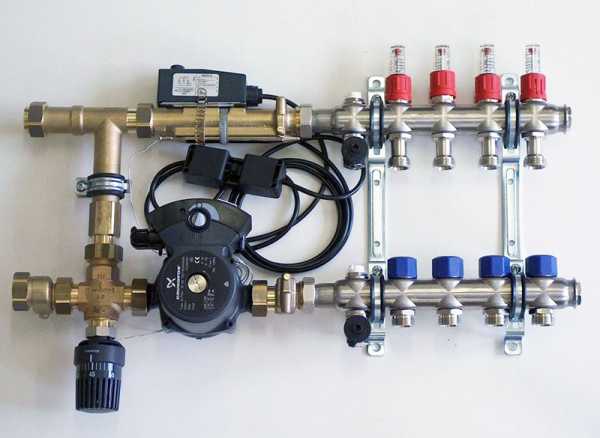

Минимальный комплект насосно-смесительного блока



Нагретая рабочая жидкость сразу поступает в контур электрического или водяного теплого пола без монтажа коллектора, ограничителей и регуляторов. То есть первоначальная температура теплоносителя будет максимальной – 70-80⁰С. Остывает жидкость уже в контуре, проходя через него и отдавая тепло наружу. Так как схема рассчитана всего на один маленький контур, то циркуляционный насос в ней не используется – работает только насос в теплогенераторе.

Для таких комплектов наиболее эффективными буду следующие три схемы:

1. Теплый пол на деревянном полу в маленьком помещении. Это может быть ванная комната, туалет или просто небольшая жилая комната. Это решение сэкономит вам деньги на монтаже смесительного блока и насоса.
2. Если первый этаж обогревается большим по площади контуром теплого пола, а маленькие помещения находятся на втором этаже. Решение поможет отказаться от укладки одного длинного контура и монтажа воздухоотводчиков.
3. Если теплый электрический пол в деревянном доме (или водяной) не выдает расчетного тепла и необходим еще один контур, альтернативой может быть использование терморегулирующего комплекта.

Минусы мини-комплекта:

1. При постоянно работающем котле пол будет перегреваться. Решение – подавать теплоноситель не постоянно, а через определенные промежутки времени.
2. Набор эффективен только для 2-трубной схемы отопления. В 1-трубной системе необходимо устанавливать байпас и вентиль для балансировки температуры.

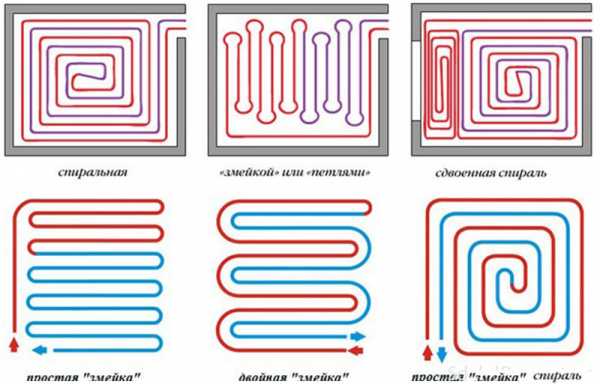

Варианты схем укладки теплого пола



Из преимуществ можно отметить простой и легкий монтаж. Использовать такую схему можно даже в самых маленьких помещениях. Для понимания эффективности и правильного выбора нужной схемы ниже приведен рисунок-таблица с параметрами и другими оценками подключений:Оценочная таблица типов подключений отопления

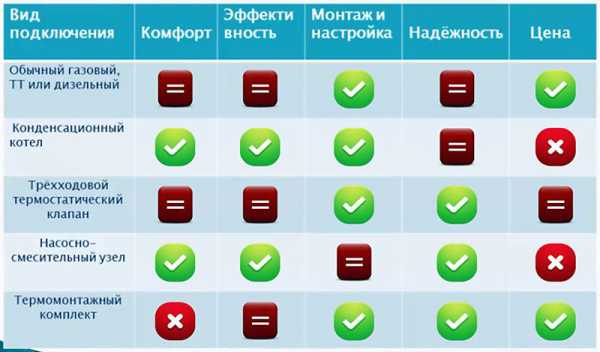

Рассмотрев все достоинства и недостатки даже в приведенном выше общем виде, можно довольно точно выбрать вариант подключения, который максимально эффективно будет отвечать требованиям к отоплению вашего дома, потребностям и возможностям по использованию материалов и финансовым затратам. После этого можно начинать самостоятельный монтаж отопительной системы или воспользоваться услугами специализирующихся на этих работах компаний.

jsnip.ru

Отопление дома и квартиры



Вступление

Здравствуйте. В этой статье рассмотрим визуальную схему системы отопления с одноконтурным газовым котлом, дополнительным нагревательным баком (бойлером) и смонтированной системой теплого пола. Температура в системе регулируется вручную.

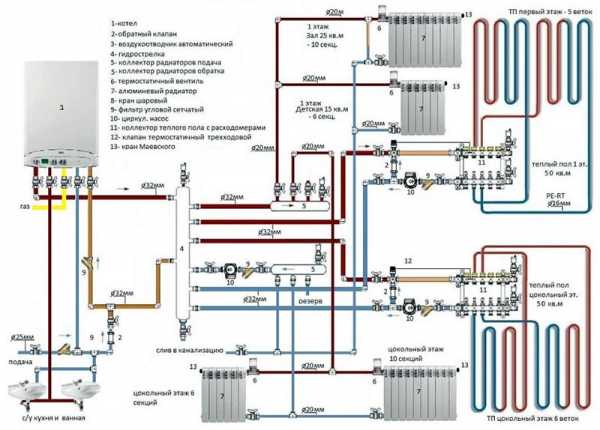

Система отопления с одноконтурным газовым котлом и теплым полом в визуальной схеме

Приведенная схема отопления применяется в небольших домах с нагрузкой по теплу не более 30 кВт.

В данной схеме предусмотрен один контур отопления, плюс нагрев горячей воды в системе. Теплый пол греется от газового котла.

Отопление осуществляется газовым одноконтурным котлом, то есть, котел работает только на нагрев теплоносителя системы отопления, включая систему теплый пол.

В систему поступает только холодная вода. Ввод холодной воды, на схеме обозначен цифрой (1). Основной газовый котел (3) обеспечивает нагрев теплоносителя. Расширительный бак системы отопления (4) компенсирует расширение теплоносителя вследствие нагрева и является неотъемлемой частью системы. Параллельно с системой отопления монтируется система горячего водоснабжения (ГВС). ГВС смонтирована по коллекторному типу и управляется коллекторами (9). В системе ГВС нагрев производится дополнительным нагревательным баком — бойлером (7). Расширение горячей воды компенсирует расширительный бак ГВС (5). Дублирует, а вернее страхует работу расширительного бака предохранительный клапан (6). Он сбрасывает давление в системе при поломке расширительного бака.

Дополняет всю систему, смонтированная система теплый пол. «Питается» теплый пол от газового котла. Работу любого теплого пола обеспечивает коллектор теплого пола (2). От коллектора производится разводка труб теплого пола, обеспечивается циркуляция теплоносителя, и смешивание холодного теплоносителя прошедшего по трубам теплого пола с горячим теплоносителем на вводе в петлю теплого пола.

class=»eliadunit»>

Схема монтажа системы теплый пол

На этой схеме подробно описаны все краны и клапаны коллектора системы теплый пол и не только ее.

1. Кран шаровой, подключенный к системе накидной гайкой с конусной прокладкой (американка).
2. Фильтр грубой очистки воды.
3. Кран сливной.
4. Кран позволяющий дополнять систему водой.
5. Клапан термостатический. Относится к теплому полу. Датчик клапана помогает устанавливать нужную температуру в коллекторе теплого пола.
6. Клапан балансировочный. Стоит на перемычке соединяющей теплую (прямую) и холодные (обратную) трубы теплого пола. Клапан регулирует подмес вод в системе теплый пол. То есть, когда температура на вводе в трубы теплого пола слишком большая, можно подмешать к ней холодную воду, возвращающуюся из петли теплого пола.
7. Насос циркуляционный. «Гоняет» теплоноситель по системе.
8. Датчик термоклапана. При монтаже просто надевается на трубу и меряет температуру в системе теплый пол на холодной трубе.
9. Отводчик воздуха автоматический. Нужен при запуске системы для отвода ненужного воздуха. После запуска закрывают.
10. Термостатические клапаны ручные. Есть возможность подключать автоматику (сервоприводы).
11. Температуру в коллекторе теплого пола ограничивает расходомер. Ставится на каждую петлю теплого пола.
12. Клапан обратный, не позволяет теплоносителю возвращаться в систему.

Остается сказать, про температурный датчик бойлера (13) и клапан термостатический радиатора (10) на верхнем фото и можно считать, что две системы, система отопления и коллектор системы теплый пол описаны полностью.
