простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

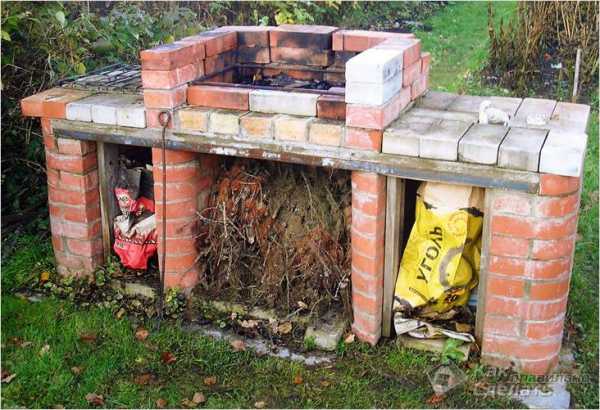

Простой мангал из кирпича

Содержание статьи

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

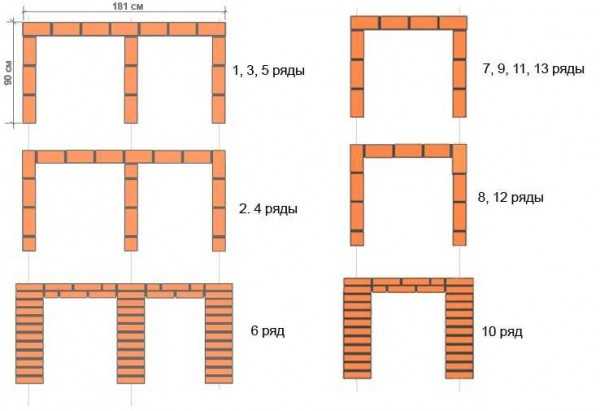

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

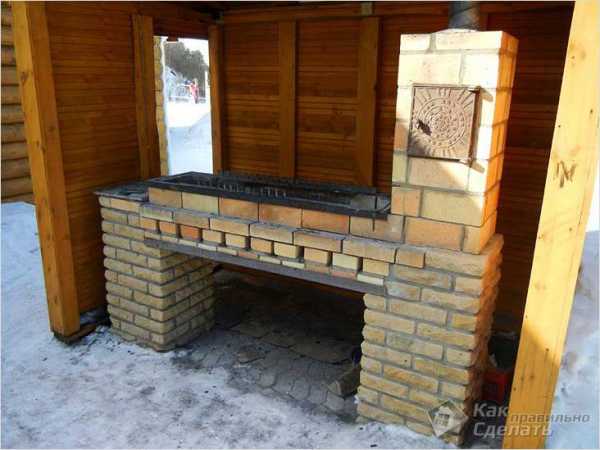

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

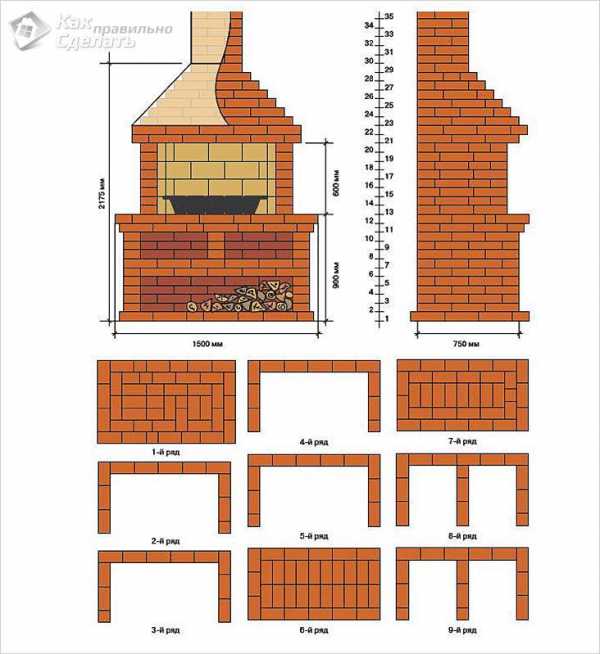

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

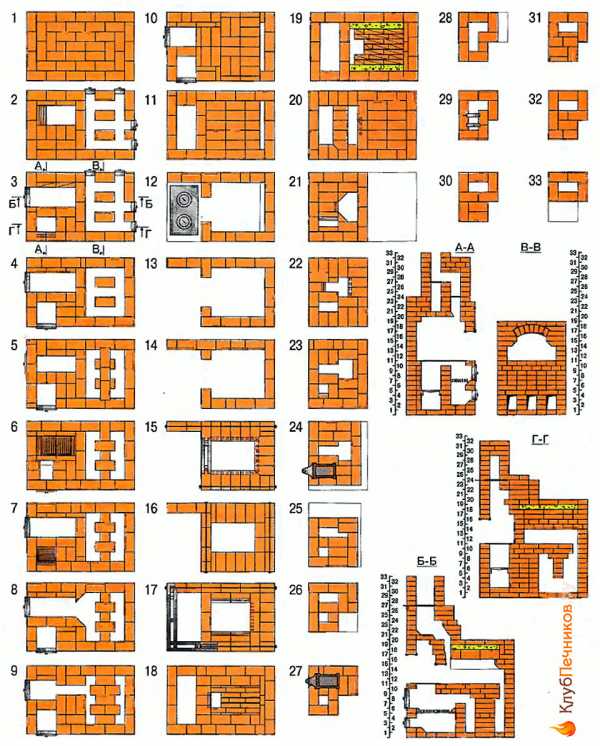

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

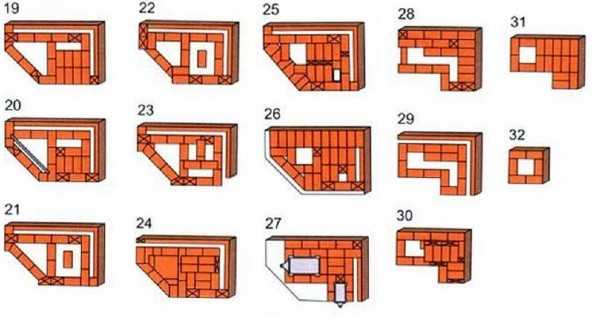

Заключительные ряды кладки углового мангала из кирпича

stroychik.ru

Самый простой и недорогой мангал из кирпича своими руками: фото

Большинство людей покупает мангалы в специализированных магазинах, но некоторые, желающие смастерить что-то самостоятельно, делают их сами. В этой статье рассмотрим как сделать самый простой и недорогой мангал из кирпича своими руками. Фото пошагового процесса также прилагаются.

Чем отличается простой мангал из кирпича от более сложных конструкций

В небольшом мангале их кирпича отсутствует все лишнее, он идеально прост. Также немаловажным фактором является разница в бюджете: построить маленький мангал дешевле и быстрее, чем многофункциональный.

Основные отличия показаны в таблице:

Отличия	Простой	Сложный
Габариты	в среднем – 1000х260х625 мм	от 1.87 м в длину и 2.47 м в высоту
Функциональность	Можно готовить на шампурах, решетке. Также при соблюдении осторожности ставиться казан.	Готовка мяса, рыбы, овощей, супов, коптильня, казан.
Защищенность от осадков	Не защищен	Имеют верхнюю крышку, которая позволяет готовить во время дождя
Скорость постройки	от нескольких часов до пары дней, в зависимости от навыков	От нескольких дней до полутора недель

В этой статье мы с удовольствием расскажем вам как сделать самый простой и недорогой мангал из кирпича своими руками. Фото готовой модели и пошаговых действий можно найти тут же.

Определяем место для установки на участке

Первое, с чего нужно начать – выбрать, где будет находиться наш самый простой мангал. Необходимо учитывать:

• Следует расположить постройку из кирпича подальше от жилых помещений и растений. Это важно с точки зрения пожаробезопасности, а также заботы о деревьях, ведь они могут завянуть;
• Лучше всего поставить конструкцию на подветренной части участка. Данный пункт будет особо полезен тем, кто испытывает трудности с разжиганием огня;
• Крайне важно, чтобы мини мангал из кирпича был на большом расстоянии от выгребных ям или других отхожих мест.

Инструменты и материалы

Чтобы сделать небольшой мангал из кирпича вам пригодятся:

Материалы:

• полнотелый кирпич – 53 шт.
• цемент;
• гашеная известь;
• декоративный камень;
• вода;
• песок.

Инструменты:

• мастерок;
• ведро;
• наждачка;
• емкость для смешивания цемента;

Самый простой и недорогой мангал из кирпича своими руками: фото инструкция

Маленький мангал будет всего 4 ряда в высоту – все что требуется, чтобы пожарить шашлык! Также обойдемся без фундамента. Форма постройки будет как на фото ниже, но только мы будем использовать полнотелый кирпич, как на втором фото.

1. Определяем размеры маленького мангала из кирпича – ширина 1000 мм, длина 625 мм, расстояние между стенами в жаровне – 375 мм (вполне достаточно, если ориентироваться на среднюю длину шампуров). В высоту наше сооружение будет 260 мм.
2. Теперь, когда мы знаем размеры и выбрали место для установки, пора расчистить его и выровнять. Важный момент – для установки такой небольшой кирпичной конструкции фундамент не потребуется, поэтому тут все проще, чем со сложными постройками.
3. Точно разметьте расположение внешних стенок. После этого сложите все 4 ряда без раствора. Порядовка ниже на схеме. Если вас все устраивает, то пора переходить к раствору. Порядовка барбекю из кирпича (кладочные чертежи)
4. Для простого кирпичного мангала на даче мы рекомендуем такое соотношение:

   – 1/4 цемента;
   – 1/4 гашеной извести;
   – 3/4 песка.

   После того, как все ингредиенты смешаны, заливаем их водой и перемешиваем, пока не получится густая масса без комочков.


   Читайте также:

   Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации

5. Далее делаем кладку на раствор. В сложных конструкциях советуют армировать проволокой, но мы обойдемся без этого – в мангале всего 4 ряда, куда ему коситься и разрушаться?
6. Дайте время обсохнуть и зачистите швы на поверхности наждачкой;
7. Можно декорировать постройку, при желании используя искусственный камень/клинкер.

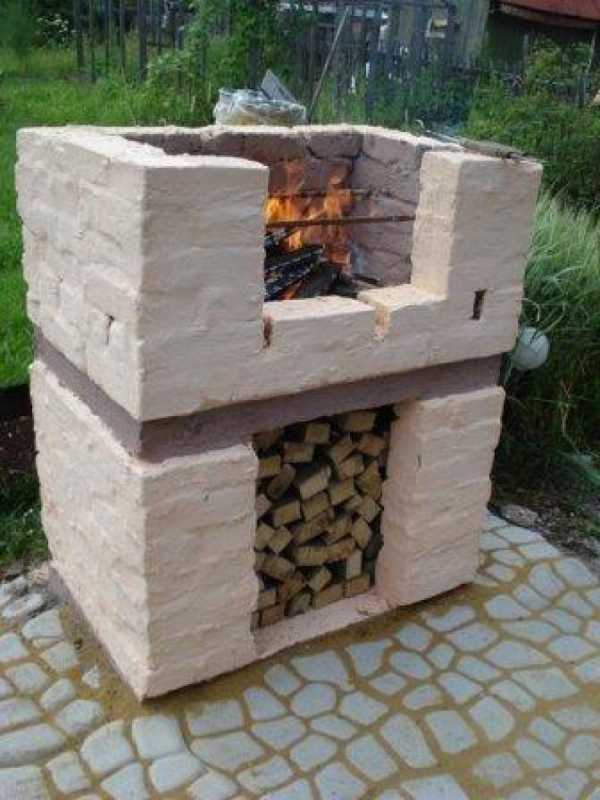

Примеры простых мангалов

Перед тем как начать строить простой мангал из кирпича своими руками у себя на даче, смотрите примеры из нашей галереи. Надеемся, они вдохновят вас на новые проекты!

tvoidvor.com

Мангал из кирпича своими руками +фото, схемы

Кирпичный мангал – это необходимый атрибут дачного дома, на нем можно готовить вкусную здоровую пищу с ароматным дымком. Да что тут говорить! Даже самое обычное мясное, рыбное и овощное блюдо не сравнится с той едой, которая готовится на обычной варочной панели.

Расположение

Что касается места расположения мангала, то его нужно строить так, чтобы  ветер относил дым от дома в сторону пустыря.

Гармонично смотрится мангал рядом с беседкой – это очень удобно. Таким образом можно без отрыва от застолья наблюдать за процессом приготовления пищи.

Технология строительства

Чертеж кирпичного мангала

Первый этап – это создание проекта и выбор места, а также закупка необходимых для строительства материалов.

Второй этап – строительство мангала. Прежде чем приступить к строительным работам, необходимо приготовить строительный инвентарь, вспомогательное оборудование, необходимый материал и набраться терпения и внимательности, так как потребуется читать схему.

Итак, начнем с комплектации строительного материала. Вам потребуется огнеупорный кирпич, деревянные элементы для обрешетки, клей на основе цемента для декоративной термостойкой плитки, песок, цемент, гравий, бутовый камень. Куски черепицы и сетка из арматуры, листовая фанера. Ну и, конечно же, вы не обойдетесь без бетономешалки, ведер, совковой и штыковой лопат, молотка и строительного уровня.

Фундамент

Углубление под фундамент

Когда будут окончены подготовительные работы и собран весь необходимый инвентарь, приступаем к устройству фундамента – это основа надземной конструкции. Чем качественнее будет сложен фундамент, тем долговечнее будет конструкция.

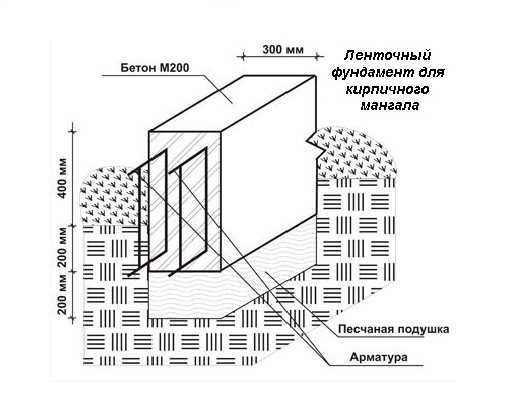

Фундамент для кирпичного мангала

Фундамент для мангала будет устраиваться на глубине 50-60 см и не глубже. Для него нужно будет вырыть траншею и создать песчаную подушку – это будет 1 слой фундамента.

Поверх песчаной подушки укладывается сетка из арматуры в 10 мм и устраивается опалубка. Опалубка формируется из листовой фанеры и заливается бетонным раствором. Через 48 часов, когда бетонная опалубка схватится, можно приступать к устройству гидроизоляционного слоя. Гидроизоляционный слой можно создать при помощи обычной пленки или листового рубероида.

Цоколь мангала

Строительство цоколя

Цоколь мангала может быть любым, все зависит от ваших финансовых возможностей и предпочтений.

Простая конструкция цоколя состоит из отсека для дров, отсека для приготовления мяса и отсека для резки. Если вы любитель шашлыка, то в таком случае конструкция мангала более сложная и устраивается она стационарно. В данном случае, когда у вас нет особых навыков, можно поэкспериментировать на примитивной конструкции.

1. Высота цоколя, а точнее высота от пола до варочной поверхности должна подбираться под человека, который будет готовить, она должна достигать уровня чуть выше пояса, так чтобы удобно было работать над огнем руками.
2. Ширина не должна превышать 35 см.
3. Длина не должна быть более 1 метра.
4. Глубина должна равняться 12 см.

Правильно строим мангал

Приготовьте цементный раствор с добавлением специальных жаростойких заполнителей, уровень и кирпич и приступайте к укладке первого ряда цоколя. Выровняв первый ряд по уровню, приступайте к кладке второго ряда, уводя стыковые швы в сторону. Кладка сплошных рядов производиться до уровня, где будет находиться очаг.

Очаг устраивается по технологии фундамента. Единственное отличие в том, что опалубка будет сооружаться во внутренней части цоколя. Боковые части цоколя заливаются с выступами, они будут служить пазами для решетки.

Пазы должны заливаться на различных уровнях, чтобы была возможность контролировать уровень жара.

Далее возводятся ветровые стены, и укладывается труба мангала. Труба – это тяжелый элемент, соответственно ее необходимо устанавливать на опорные колонны. Нижняя часть трубы должна быть шире, нежели верхняя часть. Верхняя часть трубы укладывается из четырех кирпичей и закрывается жаропрочной сталью.

Но, если нет желания возводить трубу из кирпича, то можно воспользоваться металлической трубой. В таком случае можно создать интересный дизайн мангала, сочетая несколько видов материала в единой конструкции.

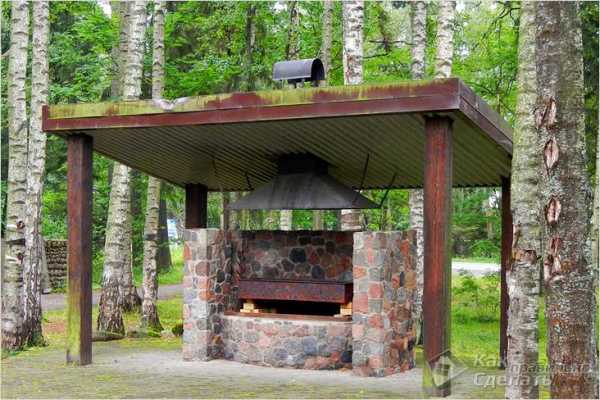

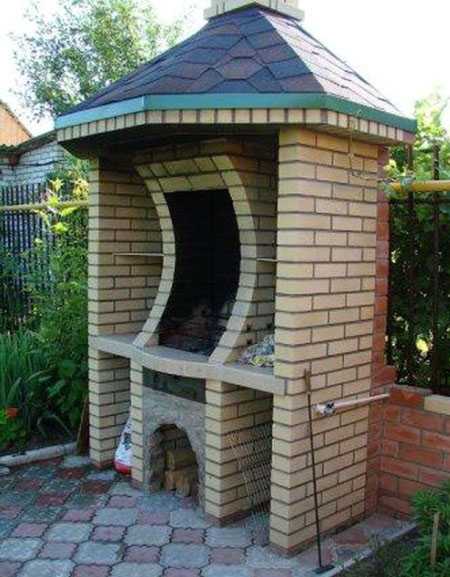

Мангал с крышей

Чтобы атмосферные осадки не попадали в очаг и не разрушали конструкцию, необходимо сделать крышу над мангалом.

Облицованный мангал с навесом

Так же можно построить навес, который может быть разной конструкции. Его устанавливают на монолитную стену, стойки из камня или металлические опоры. Козырек необходимо сооружать из жаропрочного железа, а внешнюю часть укрывать гидроизоляционным слоем.

Можно приступать к декоративной отделке. Идеальный вариантом будет клинкерная плитка, кованые элементы и чугун. Не обделяйте вниманием и площадку, она также должна гармонировать с конструкцией мангала.

Схемы и чертежи

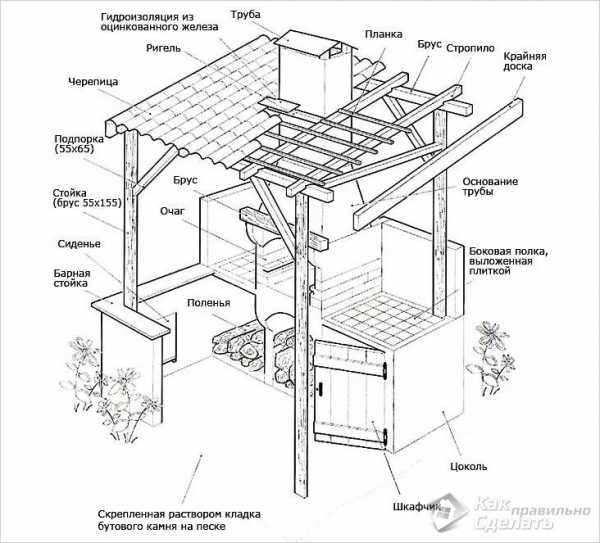

Беседка с мангалом

Мангал барбекю

Материалы и инструмент для строительства

Схема барбекю

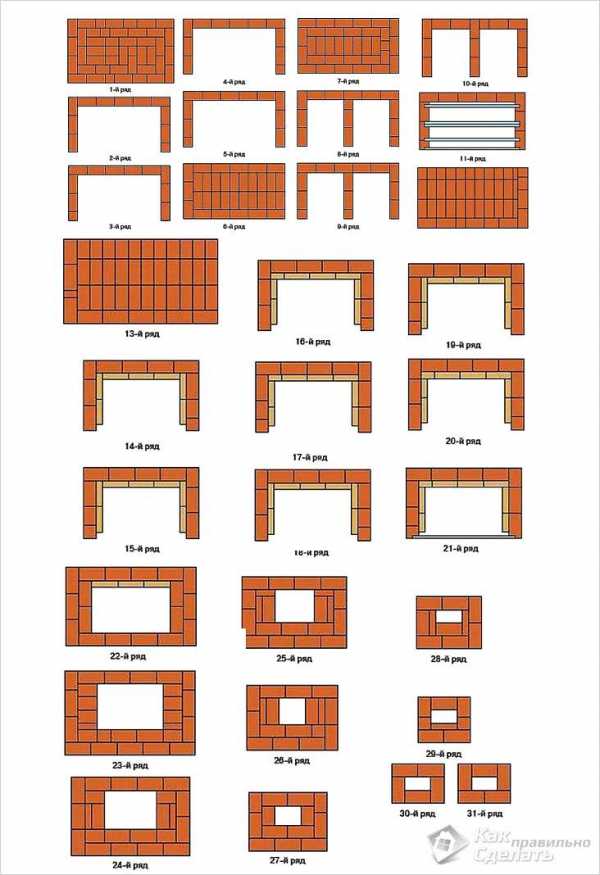

Порядовка кирпичного мангала

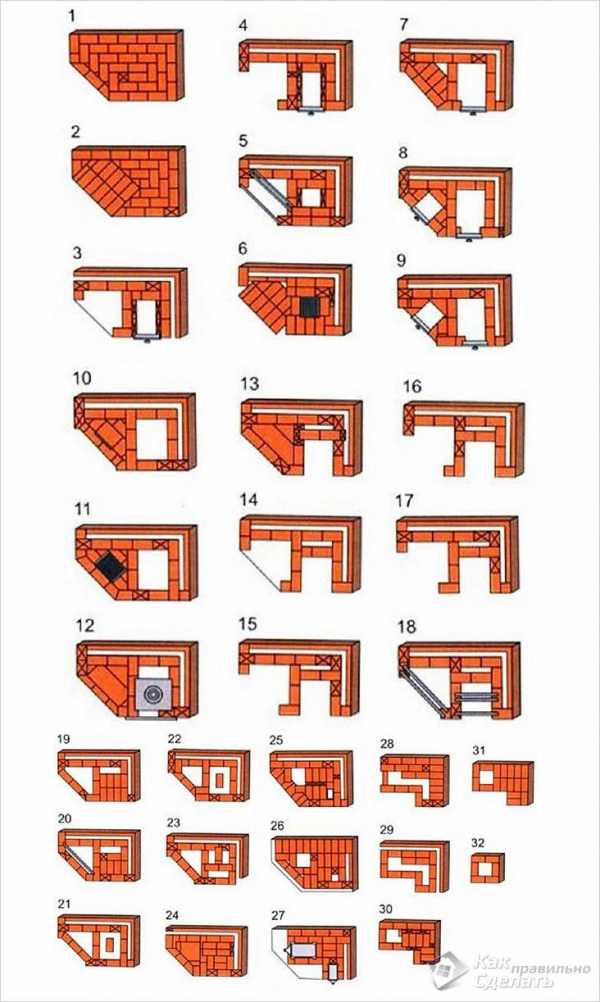

Порядовка углового мангала

Видео: строительство простого мангала

Фото

Схема фундамента мангала

Мангал с зольником

Мангал с конфоркой

Мангальный комплекс

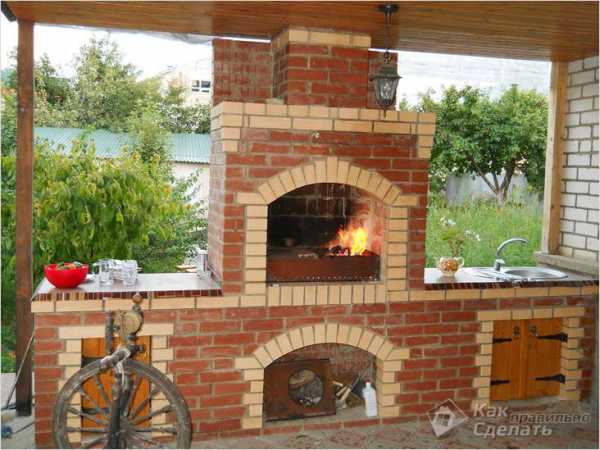

Кирпичный мангал с мойкой и столом

kakpravilnosdelat.ru

Как сложить мангал из кирпича своими руками: чертежи, фото и инструкция

Кирпичный мангал на даче – индивидуальное оригинальное сооружение, демонстрирующее предпочтения и мастерство хозяев участка.

Наличие такого мангала исключает на своем фоне кажущиеся хлипкими конструкции из металла, и «кричит» о властности, являясь архитектурным строением, которое, при наличии у мастера-изготовителя нужных навыков, может стать произведением искусства для любой дачи.

Кирпичная русская печь-мангал делает приготовление шашлыков на территории дачи более легким и комфортным, добавляя также и нотки уюта в антураж атмосферы, которые могут посоперничать только разве что с камином.

Преимущества кирпичного мангала

Конструкция очагов практически одинакова, но само строение разнится не только материалами, из которых создано.

• У кирпичного мангала жаровня по строению располагается выше, чем у переносного или передвижного металлического. И готовить на ней из-за этого удобней.
• Из-за кирпичной кладки невозможно обжечься, ненамеренно прикоснувшись к жаровне. Что часто происходит при готовке на металлическом мангале.
• У стационарных мангалов из кирпича практически всегда есть дымоотводная труба, что позволяет с комфортом разместиться неподалеку для приема пищи.
• Кирпичный мангал на даче или территории частного дома становится неотъемлемой, и даже частично декоративной, частью экстерьера, облагораживая его.

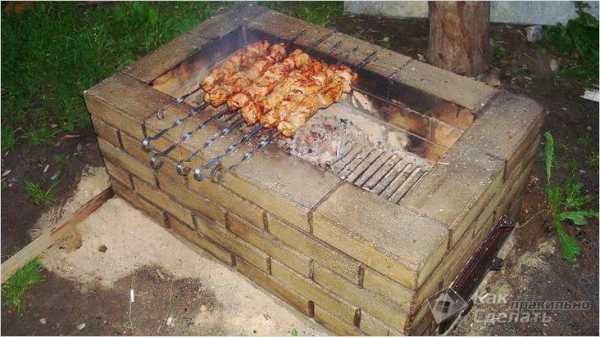

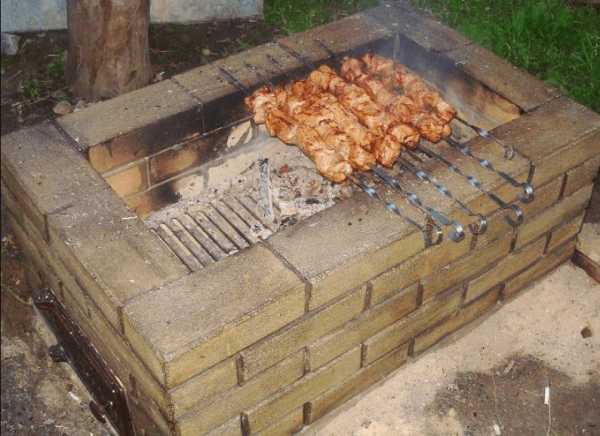

Самый просто кирпичный мангал для дачи, сделанный своими руками, может не предусматривать наличие раствора.

На забетонированной площадке строительство ведется сухими кирпичами, аккуратно и плотно, формируя ножки и стенки по образцу на фото. Щели в таком случае становятся вентиляционными, позволяя очагу исправно работать, а борты – защитными элементами от более сильных порывов ветра. На ножки кладется самодельная плита из огнеупорного бетона. Завершающий этап – кладка стенок. Такой мангал можно использовать как шашлычницу или барбекю, достаточно заменить шампура на сетку.

Точный чертеж такого мангала можно посмотреть на предоставленном фото или сделать своими руками.

Конечно, и у такой простой конструкции есть существенные минусы. Один из которых – отсутствие дымосборника, строительство которого просто необходимо в настоящей печи, если она не планируется исключительно как мангал. Именно поэтому более распространёнными считаются закрытые мангалы по типу печей для дачи.

По примеру закрытого мангала из кирпича на фото, можно иметь представление и о самой простой из таких конструкций, сделанной своими руками. Стационарные кирпичные мангалы с дымоходом и крышей часто оснащаются дополнительно местом под хранение топлива, а также разделочными столиками. Такой очаг является улучшенным функционально, хотя и более затратным в материальном плане.

Неуверенно чувствующие себя в роли декоратора мастера, планируя строительство кирпичного мангала своими руками, чаще всего перекрывают его арочным сводом, что само по себе несложно, но смотрится стильно. Сама конструкция от арочного свода выигрывает в плане защищенности от дождя, который может затушить жаровню, и от ветра, выдувающего дым.

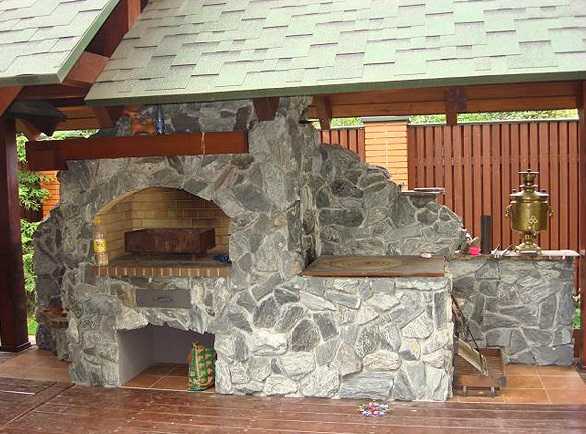

На фото можно увидеть конструкцию кирпичной печи-мангала для дачи с козырьком. Также сконструированный своими руками мангал будет максимально защищен от внешней среды, а козырек позаботится о поваре, прикрыв его от непогоды.

Боковые полости в кирпичном мангале можно расширить и подстроить под хранение шампуров или другой кухонной утвари, которая сможет пережить без последствий хранение в таких условиях.

Сырой кирпич не очень хорошо держит тепло и может постепенно разрушаться под дождями и снегами, поэтому, чтобы продлить срок службы строения, нужно его защитить от влияния погоды при помощи навеса, что минимизирует скопление влаги.

Постройка

Построить мангал из кирпича своими руками – задача несложная, даже для мастера, у которого в арсенале только базовые навыки. Самую сложную деталь конструкции – свод с кирпичной трубой – можно заменить дымосбоником из оцинкованной стали. Его можно заказать у квалифицированного конструктора, предварительно сняв замеры для чертежа.

Перед тем, как определиться с местом и заложить фундамент, стоит учесть направление ветров и особенности ландшафта. Не стоит строить очаг поблизости с деревьями или другими насаждениями, ввиду их сильной воспламеняемости. Насколько близко расположена зона отдыха, также важно. Ведь повару придется часто перемещаться от жаровни к столу с продуктами. Если будущий мангал является частью конструкции беседки, насколько он будет гармонично ее дополнять, тоже является важной частью планировки.

Правильно спроектированный мангал – залог комфортности работы с ним.

Оптимальная высота жарочной площадки должна быть равна расстоянию от поверхности земли до запястья руки.

Длина топки должна быть не более 1 м. Этого будет достаточно для жарки 8-10 шампуров одновременно – это количество порций для большой компании.

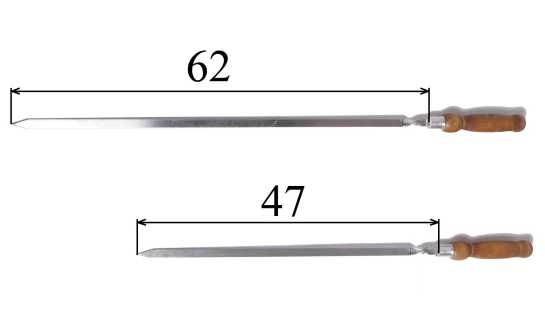

Ширины топки должна соответствовать стандартной длине шампуров – от 47 до 62 см.

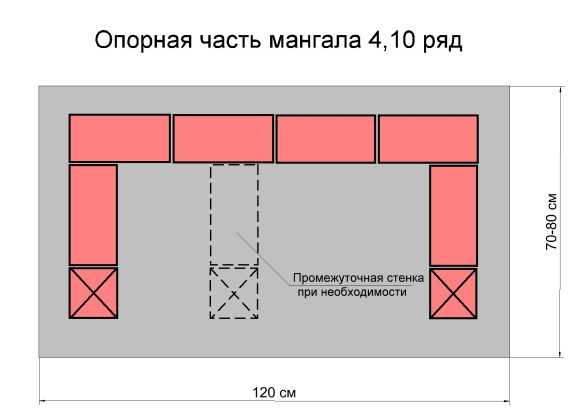

Внешние габариты кладки – по схеме 4 на 2 кирпича, в соответствии с ними и подбираются остальные размеры: ширина фундамента и дымового зонта. Примерный расход кирпича на такую конструкцию – 250-300 шт.

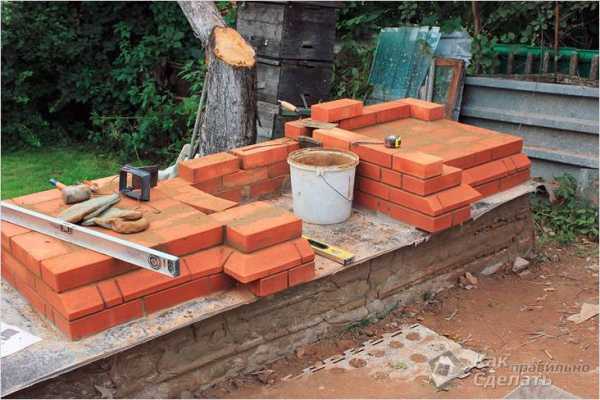

Пошаговая кладка

Стоит ли упоминать, что для постройки кирпичного мангала своими руками нужно подготовить только огнеупорный кирпич или красный печной. Мастера своетуют за день до возведения конструкции обдать кирпичи водой. Так он не будет впитывать влагу из расствора, иссушая его и делая крошащимся.

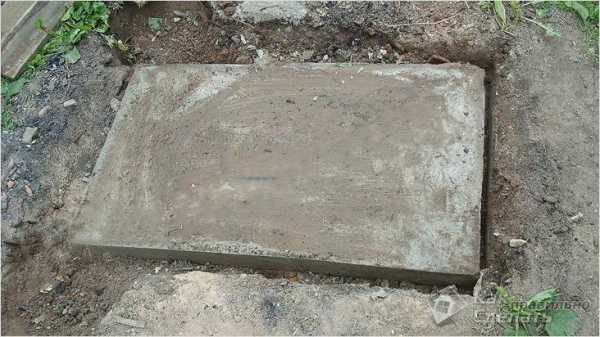

Фундамент не стоит делать слишком глубоким. Главное, чтобы он был прочным.

Котлован глубиной 15-20 см. заливается бетонной смесью после разметки контуров и установки опалубки. Арматурные стержни диаметром 10-12 мм. и стальная кладочная сетка топятся в бетоне, усиливая основание. Поверх застывшей плиты прокладывается гидроизоляция, а уже по ней заливается растворная стяжка с выкладкой сверху керамической плитки и одного слоя кирпича.

Кладку стоит начинать с возведения трех опорных стенок – двух боковых и одной задней.

Клада ведется на глиняно-песочном растворе. Глина предварительно вымачивается в течение не менее двух суток. Также можно просто приобрести жаропрочную глино-шамотную смесь. Для такой смеси понадобится только вода в качестве разбавки. Раствор полностью должен заполнять швы во время кладки, но не стоит накладывать много, иначе конструкция рискует «поплыть».

Выложенные стенки перекрываются бетонной плитой. Для этого лучше использовать кусок плиты OSB подходящего размера. Ее ставят снизу, так, чтобы после схватывания бетона опалубку можно было легко извлечь, не повредив фундамент. Поверху нужно установить квадратную рамку из обрезной доски. Ее высота должна быть равна толщине заливаемой плиты.

На OSB укладывается плотный полиэтилен, а потом заливается раствором толщиной 1-2 см. Сверху укладываются 4 арматурных стержня диаметром 12-14 мм., и опалубка заполняется мелкозернистым бетоном.

После затвердевания бетонной плиты кладка мангала ведется аналогично рассмотренным порядовкам на фото. Для удаления отходов топлива в изделии устанавливается ящик из нержавейки. Ширина должна вмещать в себя спокойно шампура стандартного размера и сетку для барбекю.

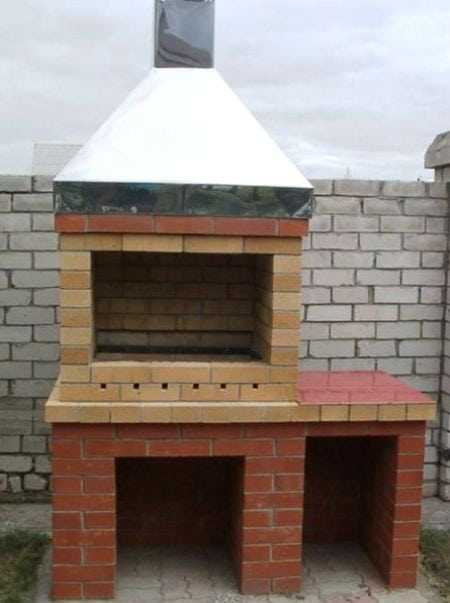

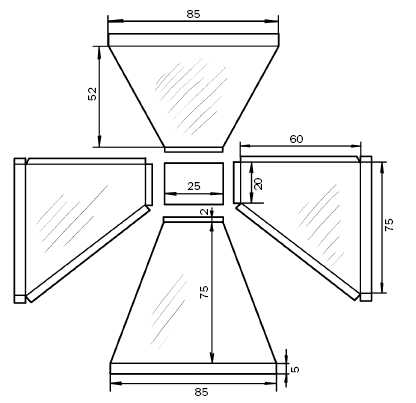

Завершением мангала станет вытяжной зонт из оцинкованной стали, крепящийся саморезами по металлу к кирпичным стенкам мангала. Но перед этим укладываются в швы кладки несколько коротких уголков, к которым будет крепиться вытяжка.

Постройка по такой схеме может быть отличной и функциональной частью летней кухни, если будет сооружаться вплотную к ее строению. А приделав к кирпичной печи-мангалу с арочным сводом еще и металлическую дверцу, можно получить настоящую русскую печь на даче.

Такие печи часто конструируются своими руками, составляя целый комплекс возможностей для приготовления пищи на территории дачи.

Но бывает, что многофункциональность и не требуется, а необходимо всего несколько функций.

Мангал с печью

Нужно четко следовать пошаговой инструкции строения кирпичного мангала с русской печью для того, чтобы конструкция была правильно сложена и работала без сбоев долгое время. Для такой печи обязательно должен быть своими руками выложен кирпичами купол дымолова, иначе она полностью утрачивает свою значимость и большую часть функциональности. Благодаря тому, что печь аккумулирует накопившееся тепло, она может продукты не только жарить, но тушить и печь хлебобулочные изделия. Готовить молочные и рыбные продукты.

Печь топится сухими дровами до двух часов, в зависимости от продуктов, которые будут готовиться, и требуемой для этого температуры. После протопки печь освобождается от золы и не прогоревшего угля. Только потом уже начинается готовка. Уже в немного остывшей печи можно готовить выпечку. Шашлыки в такой печи вертеть не обязательно, так как в закрытом пространстве они будут прожариваться равномерно, а мясо не будет так сильно подгорать, оставаясь сочным, а не сухим.

Такая русская печь часто используются как камин на даче, даже если она установлена на улице или, тем более, в беседке. Теплоотдача у такого строения довольно мощная, чтобы прогреть небольшое помещение или ту же финскую беседку.

Декорировать печь каждый будет на свой вкус и возможности, но не стоит забывать о технике безопасности, выбирая материалы. Вариации оформлений, как самой конструкции, так и навеса – безграничны.

poluchi-teplo.ru

Как построить кирпичный мангал своими руками с дымоходом: чертежи

Мангалы с дымоходом нужны, когда они находятся в беседке или возле дома. Ведь дым от сожженных дров не распространяется по беседке или внутреннему дворику, а поднимается вверх и рассеивается в атмосфере. Создание такой конструкции имеет свои нюансы, которые зависят от того, из какого материала планируется сделать или построить мангал. Однако у них есть один общий признак: способ расчета сечения и высоты дымохода.

Особенности расчета

Эту процедуру можно провести двумя способами. Для первого нужно вычислить:

1. Температуру газов при входе в трубу.
2. Среднюю скорость прохождения дыма через трубу.
3. Скорость сгорания дров.
4. Объем воздуха, который необходим для поддержания горения.

Эти величины нужно вставить в формулу и рассчитать, какой объем газов будет выходить через дымоход. Далее полученную цифру вставляют в еще одну формулу и рассчитывают  оптимальное сечение дымовой трубы. При этом считается, что высота дымохода будет равняться 5 м. Так как этот способ требует вычисления многих показателей и является достаточно сложным, его используют очень редко.

Есть более простой метод. Он придется по душе каждому, кто хочет сделать классический мангал с трубой. Этот способ еще называют шведским. Согласно ему нужно рассчитать только два показатели и использовать специальный график.

Показатели:

1. Площадь топки.
2. Площадь дымоходного канала.

Для использования графика нужно поделить площадь дымоходного канала на площадь топки. Это отношение отображается на оси абцис. Ось ординат обозначает высоту дымовой трубы.

График имеет три линии. Каждая из них обозначает дымоход с разным сечением: круглым, квадратным и прямоугольным. Цифру, которую рассчитали выше, ищут на оси абсцисс и дальше пальцем ведут вверх. Далее палец должен пересечь одну из трех линий. В точке пересечения смотрят на ось ординат и определяют высоту дымохода. Если получается очень большая высота, например, 3,5 м, то нужно сделать повторный расчет, взяв при этом большую площадь канала.

Согласно этому методу для металлического мангала с размерами 72х25 см подходит такой дымоход:

1. Высота дымовой трубы 2 м.
2. Диаметр трубы или канала с круглым сечением – 16-17 см.

С помощью этого способа также можно рассчитать параметры дымохода мангала, который планируется построить из кирпича. Метод сначала создавали для каминов. Они очень похожи на кирпичный барбекю или мангал.

Поскольку метод учитывает очень мало факторов, получаемый результат имеет погрешности.

Дымосборник для металлических жаровен

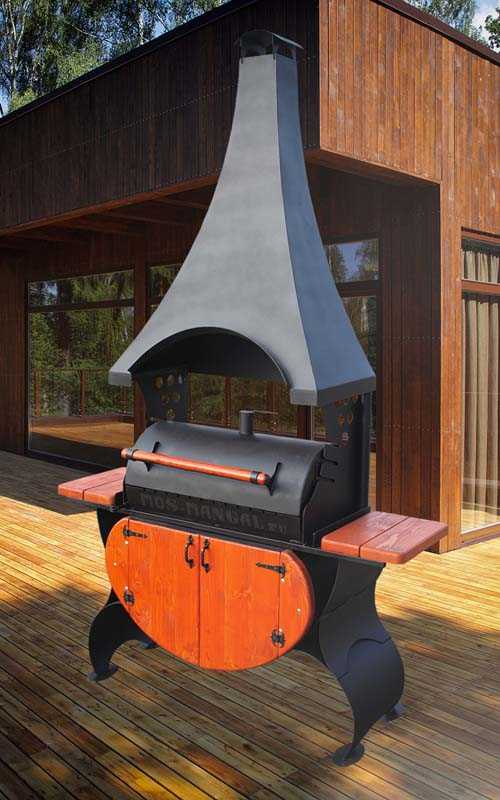

Над металлическим мангалом часто размещают дымосборник и присоединенную  к нему дымоходную трубу. Требования к дымовому колпаку:

• он должен регулироваться по высоте;
• его края должны выступать за периметр жаровни на 0,3-0,5 м;
• от нижнего края дымосборника до верха дымовой трубы должно быть больше 0,8 м.

Высоты дымосборника  может быть разная. Все зависит от разработанного чертежа или выбранной схемы.

Необходимость в регулировании высоты дымосборника обусловлена особенностями приготовления шашлыка и используемым топливом. Разные типы топлива создают разное тепло. В итоге приходится изменять расстояние между углями и шампурами. Поэтому в разные дни куски мяса могут находиться на разной высоте. В зависимости от этого нужно регулировать положение дымосборника.

Дымовой металлический колпак должен размещаться так, чтобы над шашлыком сначала сгущался дымок от углей. При этом он должен подниматься клубом, будто попал в свободное пространство. Далее тяга подхватывает и выводит его. Клубиться дымок должен на высоте 3-7 см над шампурами с мясом. В таком случае мясо не будет перегреваться и приготовится правильно. Если же дымок будет сразу исчезать, будет перегрев шашлыка. В том случае, когда дымка будет много, особенно в момент, когда он будет проходить между шампурами, температура мяса опустится, и увеличится время приготовления мяса.

Особенности крепления дымового колпака

Часто дымовой колпак подвешивают к потолку или крыше беседки. Мангал под ним является отдельной конструкцией, которую можно переносить в другое место. В некоторых случаях к каркасу мангала приваривают дополнительные стойки, которые становятся опорой дымового колпака. Лучше выполнять первую схему. Она является более практичной, ведь при необходимости мангал можно перевезти на природу.

Монтаж дымосборника своими руками начинается с крепления к потолку или на стену механизма, который будет изменять положение колпака. Схема такого механизма бывает разной.

Один из вариантов предусматривает использование длинного болта с резьбой. Вращая им, можно поднимать/опускать колпак. Для этого нужно на потолке сделать основание и приварить к нему гайку, в которой будет вращаться болт. К колпаку приваривают кольцо. Диаметр кольца делают меньше диаметра головки болта. Для удобства кручения к середине болта нужно приварить ручку. К верху болта также приваривают головку, иначе он может выкрутиться из шайбы, и колпак упадет.

Есть варианты металлических мангалов, которые не имеют дымосборника, а сразу к их корпусу приварен дымоход. Речь идет о конструкции, сделанной из газового баллона. Часто их используют для приготовления барбекю.

Многие приваривают дымовую трубу сбоку баллона, то есть к торцу. В таком случае она полезна только во время горения дров. Если накрыть крышкой шашлыки, то дымок над ними формироваться не будет. Поэтому будет правильно, если дымовое отверстие и дымоход будет вверху баллона.

Особенности жаровни и ее изготовление

Разумно и правильно ставить под дымовой колпак складную жаровню. Создать ее своими руками может каждый.

Такой мангал будет трансформироваться в небольшой кейс, который удобно переносить. Для его создания нужно взять:

• тонкую жаропрочную нержавеющую сталь;
• крепеж из такой же стали.

Работать с этим материалом непросто. Поэтому желательно иметь навыки сварщика.

Последовательность создания такого мангала:

1. Изготовление основания. В большинстве чертежей оно представляет собой дно с дырочками и приваренные к днищу вертикальные бортики. Последние имеют высоту 3-3,5 см. Они размещаются так, что между их нижним краем и днищем расстояние 1 см. В этом пространстве будут прятаться ножки. Ширина и длина основания составляет 26 и 42 см. В днище нужно сделать дырочки. Их диаметр – 15 мм. Делают до пяти рядов отверстий.
2. Приваривание ручки к боку основания. Этот элемент размещают посередине продольной боковой стороны. Высота ручки 5-6 см.
3. Вырезание боковых стенок с купленного листа нержавейки. Боковые поперечные стенки делают немного меньше ширины основания. Это потому, что они будут прятаться в нем. Высота всех стенок 12 см. Продольные стенки должны быть на 2 см длиннее основания. 1 см краев нужно будет согнуть под прямым углом. Благодаря этому поперечные и продольные боковые стенки будут примыкать друг к другу. На место соединения будет ставиться специальный фиксатор.
4. Изготовление своими руками шарниров из нержавейки. Об идее приобрести дверные или рояльные петли нужно забыть. Такие элементы быстро станут непригодными.
5. Прикрепление стенок к основанию. Этот этап предусматривает приваривание петель к основанию и стенкам.
6. Изготовление ножек. Они должны напоминать собой перевернутую букву «П». Высота ножек – 21 см. Их также крепят на петли. Делают это таким образом, чтобы ножки можно было спрятать в юбке основания.
7. Изготовление перекладины, которую необходимо будет ставить между серединами двух продольных стенок разложенного мангала. Также делают своими руками замок-защелку. Он должен соединять две продольные боковые стороны мангала в сложенном виде.

Складывание такого мангала предусматривает:

1. Складывание ножек в юбку.
2. Снятие перекладины и размещение ее на днище.
3. Опускание двух поперечных боковых стенок.
4. Опускание продольных сторон.
5. Защелкивание замка.

Кирпичные конструкции

Мангалы из кирпича практически всегда строятся с дымовым куполом и дымоходом. В кирпичных конструкциях с каминами и печами нужно делать простой дымоход. Зубов и дымооборотов в них не должно быть потому, что они делают тягу слабее. В результате камера для шашлыка или барбекю слишком сильно перегревается, и блюдо может сгореть.

В простом дымоходе управлять тягой легче. Для этого вытягивают или затягивают вьюшку. В кирпичных мангалах невозможно регулировать высоту дымового колпака, поэтому они менее эффективны, чем металлические конструкции. Однако прекрасно подходят для барбекю, ведь можно увеличивать концентрацию дыма в камере для сгорания дров.

Отверстие камеры для шашлыка и барбекю большое. Оно такое, как в каминах. Поэтому в очень ветреную погоду дым частично будет выходить через это отверстие.

Что касается расчета параметров дымохода, то этот процесс можно не делать, ведь есть много порядовок. Достаточно выбрать наиболее подходящий чертеж и выполнить все указанные в нем требования.

Последовательность строительства

1. Заливка ленточного армированного фундамента для кирпичного мангала с каминами или варочной плитой. Его глубина зависит от размера печи для барбекю. Часто требования к нему указываются в схемах. В целом, для печи в 27-30 рядов заливают стяжку толщиной 50 см. Фундамент должен выступать на несколько сантиметров над землей. Расстояние между его краями и краями печи для барбекю нужно делать 10-см.
2. Размещение рубероида на фундаменте.
3. Приготовление глиняно-песчаного раствора. Его жирность должна быть средней. Другие растворы использовать нельзя.
4. Кладка первых рядов кирпича без раствора. Это делается для того, чтобы подобрать наилучшее размещение кирпича и устранить потребность в его резке.
5. Кладка печи для барбекю и шашлыка согласно выбранной порядовке печи с камином. Чтобы построить надежную печь для барбекю, строго придерживаются чертежа.

poluchi-teplo.ru

Мангал своими руками из кирпича самый простой и недорогой вариант

Оглавление:

Мангал, построенный своими руками – легко реализуемая идея для каждого мужчины. Но можно избавиться от хлопот и заказать у мастера или строительной фирмы. Последний вариант возможен если нет времени для постройки мангала, но больше радовать будет тот мангал который сделан своими руками, (да и шашлык на нем вкуснее будет 🙂

Если вы все же задумались как сделать мангал своими руками из кирпича, то стоит задуматься над вариантом строительства целого комплекса, на котором можно готовить и шашлык и жарить различные продукты на гриле, коптить мясо, и т. д.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).

Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.

Для того чтобы построить мангал своими руками из кирпича необходимо:

1. — гравий, песок и цемент;
2. — специальный печной камень;
3. — бетономешалка и строительный инструмент;
4. — арматура и арматурная сетка;
5. — обрешетка;
6. — различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину  50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

• 1 ведро цемента
• 3 ведра песка
• 5 ведер щебня
• 1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей.

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

• 1 часть цемента
• 1 часть гашеной извести
• 3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

Простой способ изготовление мангала своими руками из металла

Изготовление мангала своими руками из листового металла не очень сложно и по силам каждому. Мангал станет для вас символом отдыха и украшением вашего дома.

Историки считают, что мангал был изобретен на Ближнем Востоке. Еще в древние времена современный мангал выполненный из стали заменяла жаровня выкована из меди. Ее внешний вид напоминал огромную чашу, к которой снизу крепились ножки. Сверху жаровня накрывалась полусферической крышкой. С обеих сторон жаровни крепились ручки, которые служили для переноски.

Для всех поколений мангал символизирует отдых, возможность выехать на природу, отдохнуть, сжарить на мангале шашлык и приятно провести свободное время в обществе друзей, родственников и знакомых. Любой хороший праздник должен сопровождаться приготовлением шашлыка или других блюд на мангале.

Компактный металлический мангал можно использовать с ранней весны и до поздней осени. Небольшие размеры и малый вес – позволяет погрузить мангал в багажник любого автомобиля и отправится с компанией на природу.

В том случае, если вы располагаете небольшой территорией возле частного дома, то можно соорудить стационарный мангал из камня или кирпича. Но надо немного подумать, стационарный мангал занимает место на участке, к тому же он не так часть используется.

Мангал не должен быть большим по размеру и массе. Из металла мангал получается достаточно прочный и функциональный как показано на видео.

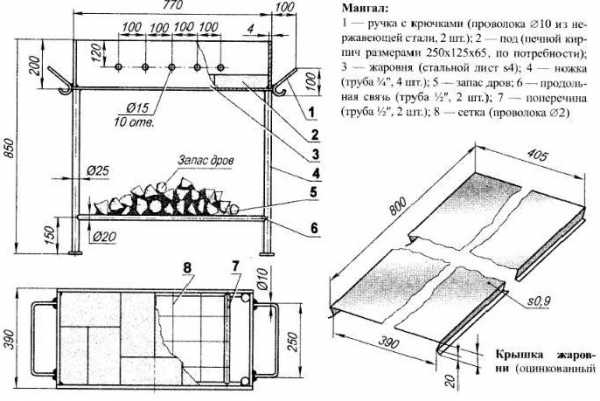

При проектировании чертежа мангала, необходимо учесть среднее количество ваших друзей, которые бывают с вами на отдыхе. Доказано, что средней компании из 8-10 человек вполне достаточно компактный мангал с десятью шампурами. Если потребуется можно сделать вторую порцию. Пока гости наслаждаются изысканным вкусом шашлыка, можно приготовить вторую порцию вкусного мяса. Все последующие действия подскажет вам ваша фантазия. Приятного аппетита.

Кирпичные мангалы фото, видео

Кирпичные мангалы идеально подходит для дачного участка или для территории частного дома. Это приспособление позволяет готовить различные вкусные блюда на свежем воздухе, наслаждаясь летом. Профессиональные мастера хорошо строят кирпичные мангалы но стоит это не дешево. Если у вас возникло желание создать мангал своими руками и при этом сэкономить существенную сумму денег, то эта статья поможет вам в этом.

Мангал, построенный из специального жаропрочного кирпича, довольно сложное сооружение. Правильно будет сразу соорудить такое приспособление, на котором можно готовить не только шашлык, но и готовить на гриле, коптить и жарить различные блюда. Все функции вы можете выбрать для себя самостоятельно, находясь еще на этапе проектирования конструкции будущего мангала.

Последним временем хорошо себя зарекомендовали садовые кирпичные мангалы и барбекю, которые комбинируют различные виды приготовления различной вкусной еды.

Садовый мангал из кирпича необходимо разместить на участке в самом удобном месте, процесс постройки подробно показан на видео. Для еще большего удобства, можно подвести к мангалу источник водоснабжения, соорудить дополнительные хозяйственные постройки, в которых хранить различные принадлежности и кухонную утварь.

Уже построенный кирпичный мангал можно декорировать декоративным камнем или плиткой. Пол у основания мангала нужно устелить тротуарной плиткой. Весь комплекс украсит большая столешница из керамогранита, расположенная в центра комплекса. Дверцы различных отсеков нужно выполнить из толстостенного чугуна.



Красный теплостойкий кирпич идеально смотрится вместе с разнообразными металлическими и коваными элементами. Такая постройка идеально впишется в общий ландшафтный дизайн приусадебного участка.

postroyka-dom.com

Мангал из кирпича своими руками

Трудно представить современную дачу без мангала — оригинального сооружения из кирпича. Построив его, вы избавитесь от необходимости возить в машине стальной ящик с дырочками. Вам не придется стоять перед ним на коленях, раздувая огонь и глотая едкий дым. Кирпичный мангал сделает процесс приготовления шашлыков легким и приятным, а также внесет свой вклад в украшение дачного участка.

О возможных конструктивных вариантах такого сооружения и основных этапах его кладки мы расскажем более подробно.

Варианты уличных мангалов

Чем кирпичный мангал отличается от переносного металлического? Принципиальная конструкция этих очагов одинакова. Она представляет собой несгораемую площадку для углей, снабженную бортиками и поднятую на ножках-опорах.

Различия у них тоже есть:

• Жарочная площадка у кирпичного сооружения выше, чем у переносного, поэтому готовить на нем удобнее;
• У стационарного очага можно организовать отвод дыма в трубу, поэтому рядом с ним можно комфортно разместиться, независимо от направления ветра;
• Кирпичный вариант по декоративным качествам превосходит переносной. Он становится ключевым элементом ландшафтного дизайна и важной частью зоны отдыха.

Самый простой мангал можно сделать из кирпича, не используя раствор. Забетонируйте под него ровную площадку. После этого уложите кирпичи насухо, аккуратно формируя ровные ножки и стенки.

Щели, которые останутся между кирпичами, будут играть для топки роль вентиляции, а бортики защитят огонь от сильного ветра. Выложив «ножки», их перекрывают самодельной плитой, отлитой из огнеупорного бетона. Завершает работу кладка стенок, после чего стационарный мангал будет готов к приему шашлыков.

Попутно отметим, что принципиальные отличия мангала от барбекю скорее надуманные, чем реальные. Вся разница между ними заключается только в том, на чем жарят мясо. В барбекю для этого используют решетку, а в мангале – стальные шампуры.

Поменяв решетку на шампуры, вы легко превратите мангал в барбекю. Опорные площадки на кирпичных бортиках будут для них надежной опорой.

Очевидный недостаток такой конструкции – отсутствие крыши и дымосборника. Поэтому наибольшее распространение получили закрытые постройки из кирпича, оснащенные легким навесом и трубой.

Помимо улучшения функциональных качеств такого очага, перед владельцем открывается обширное поле для декорирования и стилизации.

Если вы решили построить уличный мангал из кирпича, но не очень уверенно чувствуете себя в роли декоратора, то перекройте его простым арочным сводом и увенчайте короткой трубой. От такого дополнения конструкция только выиграет. Внезапный дождь не затушит жаровню в таком очаге, а ветер не направит дым в лицо гостей, собравшихся в беседке.

Не будет лишним и небольшой козырек  над фасадом. Он убережет вас от ливня и позволит не прерывать процесс жарки.

Боковые полости в кирпичном мангале можно использовать для хранения посуды и другой кухонной утвари.

Добавив в конструкцию очага с дымовой трубой металлическую дверцу, мы получим печь-мангал. После топки у нее хватит жара не только для шашлыков, но и для приготовления первых блюд.

Под открытым небом ее держать не следует. Сырой кирпич плохо держит тепло и быстро разрушается от перепадов температур. Поэтому, решившись на такой проект, не забудьте начертить схему навеса, который защитит очаг от атмосферных осадков.

Отметим, что садовый мангал с крышей — отличная альтернатива садовой беседке. Если вы ее еще не построили, то объедините эти два сооружения в одном комплексе.

Рекомендации по самостоятельной постройке

Рассмотренные примеры убеждают нас в том, что построить мангал из кирпича своими руками – не слишком сложная задача. Самую ответственную часть этого сооружения – свод с кирпичной трубой можно заменить дымосборником, сделанным из оцинкованной стали. Его можно заказать у квалифицированного жестянщика, предварительно сняв габаритные размеры с чертежа.

Перед началом кладки следует определить место под стационарный мангал. Здесь нужно принять во внимание направление господствующих ветров, уклон рельефа и особенности ландшафта.

Не стройте очаг рядом с деревьями, кустарником и прочими легко воспламеняемыми предметами. Близость к зоне отдыха – еще одно условие, которое должно быть учтено при поиске места под мангальную площадку. Идеально, если продолжением мангала будет ваша летняя беседка. В этом случае готовые блюда не придется далеко носить.

Проектируя мангал, правильно выбирайте его высоту. С точки зрения эргономики, оптимальная высота жарочной площадки равна расстоянию от поверхности земли до запястья руки.

Длина топки не должна превышать 100 см. Этого будет достаточно для того, чтобы за одну закладку обеспечить шашлыками компанию из 8-10 человек. Ширина топки должна быть равной длине шампура (47-62см).

Переводя наши рекомендации в «кирпичный формат», скажем, что внешние габариты кладки — 4 на 2 кирпича. Соответственно им, подбираются все другие размеры очага: ширина фундамента и дымового зонта. Ориентировочный расход кирпича для такой конструкции – 250-300 штук.

Пошаговая инструкция по строительству мангала

Начинаем работы с устройства фундамента. Его не следует делать слишком глубоким. Главное, чтобы он был достаточно прочным и без просадки выдерживал вес кирпичного мангала.

Разметив контуры фундамента, вынимаем из земли грунт на глубину 15-20 см, после чего заливаем наш «котлован» бетонной смесью. Пара арматурных стержней диаметром 10-12 мм и стальная кладочная сетка, утопленная в бетоне, усилят основание. Поверху плиты нужно сделать гидроизоляцию. По ней заливается выравнивающая растворная стяжка, а на нее укладывается керамическая плитка или один слой кирпича.

На этапе заливки можно проложить к фундаменту электрический кабель. Забетонируйте его в основание и выведите контакты для подключения освещения. Эта несложная работа сделает уличный очаг более комфортным в использовании.

Простая кладка кирпичного мангала начинается с возведения трех опорных стенок – двух боковых и одной задней. Если вам больше нравится сквозная конструкция, заднюю стенку можно не строить.

Кладку ведем на цементно-песчаном растворе (1 часть цемента на 3 части песка).

Если вам хочется сделать  два отделения (для жарки и хранения посуды), то и в опорной части можно устроить две полости, положив еще одну промежуточную стенку в полкирпича.

Выложив стенки, их нужно перекрыть бетонной плитой. Для этого лучше использовать кусок плиты OSB подходящего размера. Ее ставят снизу так, чтобы после схватывания бетона опалубку можно было извлечь. По верху нужно установить квадратную рамку из обрезной доски. Ее высота должна быть равна толщине заливаемой плиты.

Уложив на OSB плотный полиэтилен, ее заливают раствором (толщина слоя 1-2 см). Затем на него укладывают 4 арматурных стержня диаметром 12-14 мм и заполняют опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).

После затвердевания бетонной плиты, кладку ведем аналогично рассмотренным порядовкам. Для удаления прогоревших углей, установите в мангале ящик из оцинкованной или нержавеющей стали. Его ширину нужно сделать такой, чтобы на бортиках можно было уложить шампуры или решетку барбекю.

Завершением постройки станет вытяжной зонт из оцинкованной стали. Он избавит вас от необходимости тратить силы на кладку сводчатой кирпичной трубы.

Прикрепить зонт к кирпичным стенкам можно саморезами по металлу. Только перед этим не забудьте уложить в швы кладки несколько коротких уголков, к которым будет крепиться вытяжка.

Видео по теме:

greensector.ru
