Установка пленочного теплого пола – Теплый пленочный пол своими руками

Подключение пленочного теплого пола: схема и технология монтажа

Теплый пленочный пол относится к инфракрасным электрическим отопительным системам с высокими техническими характеристиками. Монтаж такого типа устройства достаточно прост, но сложность может составить его подсоединение к электрической сети. Поэтому самостоятельно установить оборудование сможет не каждый. Как правильно произвести подключение пленочного теплого пола и что следует учитывать во время монтажных работ?

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

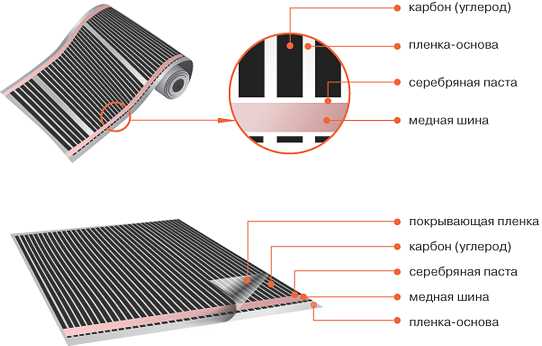

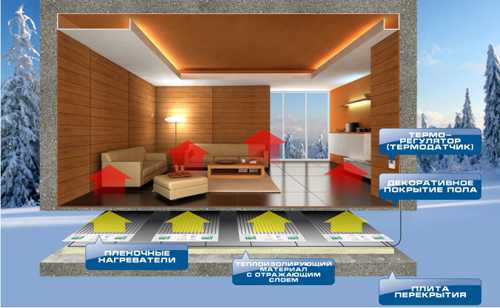

Устройство теплого пленочного пола

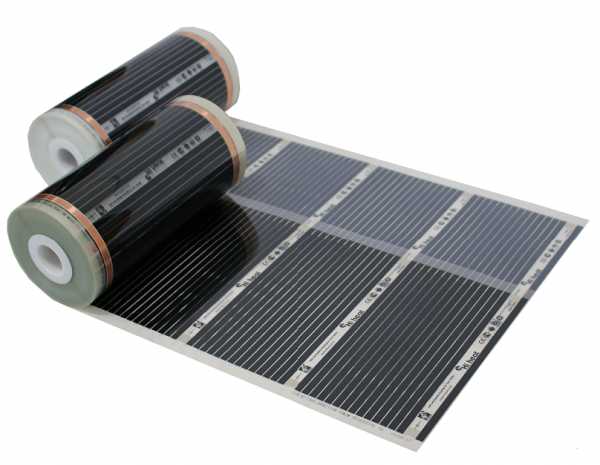

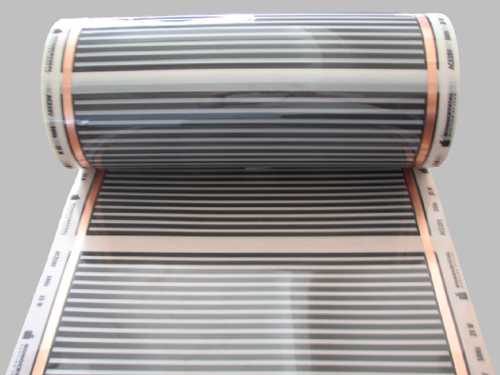

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

1. Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
2. Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
3. Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.

Сфера применения

Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:

• дополнительного отопительного устройства;
• основного источника тепла.

Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;

• жилых комнат;
• санузлов;
• подсобных помещений;
• лоджий;
• санузлов;
• зимних садов;
• общественных зданий;
• спортивных залов.

Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.

Преимущества и недостатки

Теплый инфракрасный пол пленочного типа считается одной из лучших систем обогрева половых покрытий. К его основным преимуществам использования относят:

• возможность установки без особой нагрузки на перекрытие за счет небольшого веса отопительного изделия;
• обеспечение в процессе работы равномерного прогрева всей поверхности полового покрытия;
• способность полноценно функционировать при повреждении отдельных элементов устройства;
• отсутствие электромагнитных излучений;
• длительный срок использования;
• экономичность применения благодаря невысокому расходу электрической электроэнергии, если не учитывать установку системы в качестве основного отопления;
• легкость монтажных работ.

Для укладки пленки не требуется стяжка, а финишное покрытие можно использовать независимо от его типа. Система довольно быстро прогревается, не пересушивая воздух.

Среди недостатков теплого пленочного пола иногда выделяют невысокую устойчивость к механическим воздействиям и сравнительно высокую стоимость на качественные изделия.

Особенности монтажа

Укладка пленки для обогрева половых покрытий не составляет особой сложности, но подключение устройства требует точности и определенных навыков. Неправильное подсоединение оборудования может стать причиной быстрого выхода из строя всей системы. Поэтому если монтаж пленочного теплого пола предусматривается проводить самостоятельно, то все действия следует осуществлять строго по рекомендованной схеме, учитывая все указанные в инструкции технологические особенности отопительного изделия.

Схема и особенности укладки

Перед тем как расстилать пленку следует рассчитать параметры комнаты. Укладка может выполняться как продольно, так и поперек помещения. Располагать материал, выделяющий инфракрасное излучение необходимо исходя из особенностей планировки комнаты.

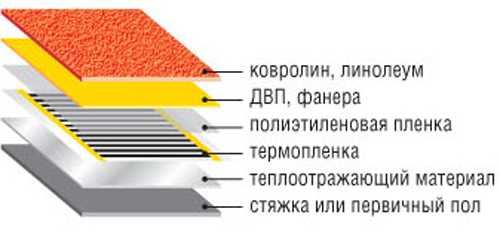

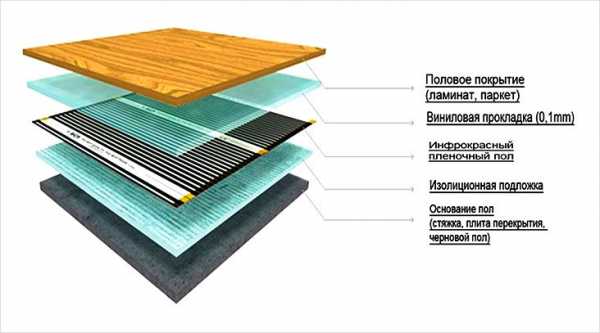

Схема стандартного монтажа

Если система обогрева будет применяться как основное отопление, то плена покрывать более 60 процентов площади пола. При установке оборудования в качестве дополнительного обогрева можно раскладку производить на отдельных участках. Также нужно взять во внимание, что минимальный отступ от стен должен равняться 20 сантиметров.

Во избежание перегрева системы рекомендуется исключить укладку под габаритной техникой и большого размера предметами мебели. При этом нельзя допускать расположение полос пленки внахлест, а нарезку материала выполнять только по намеченным на нем линиям.

Расстилать пленку необходимо так чтобы элементы нагрева были направлены вверх, а медные полосы к основанию. Чтобы правильно произвести монтаж устройства следует выполнять все рекомендации по укладке указанные производителем в прилагаемой инструкции.

Подготовка основания

Установка теплого пола пленочного типа осуществляется на черновую стяжку из бетона. Основным условием монтажа оборудования является чистое и ровное основание. Если старое покрытие имеет существенные дефекты, то его следует убрать.  На рабочей поверхности пола не должно быть грязи и пыли.

Укладка фольгированной теплоотражающей подложки

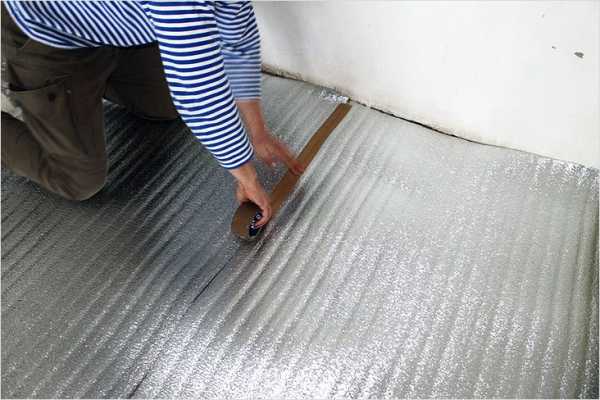

Укладка подложки

Монтаж теплого инфракрасного пола требует использование специальной подложки. Теплоотражающий материал расстилается по всей площади заранее подготовленного основания.

Подложка должна плотно прилегать к стенам. Для соединения ее полос используется скотч. Также фиксируются края теплоотражающего материала. Можно для этих целей использовать степлер.

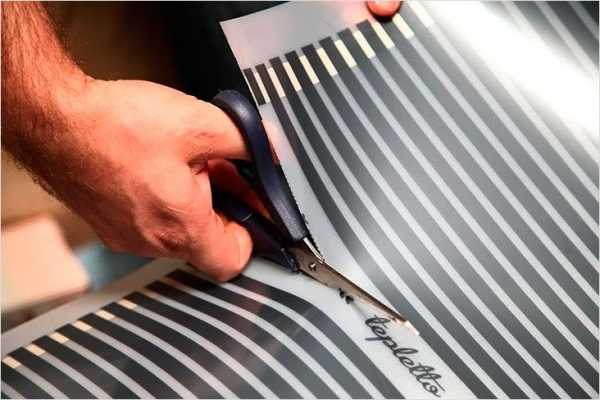

Пленку разрезают по намеченным линиям на куски нужной длины

Монтаж пленки

Укладывать пленку необходимо по намеченной заранее схеме. Полосы из полипропиленового материала разрезаются на необходимые части по указанным разметкам. При этом располагаться пленка должна от стены к стене сплошным слоем.

После размещения полос проводится их фиксация к подложке скотчем. Все участки разрезов с выходящими наружу медными проводниками обязательно изолируются.

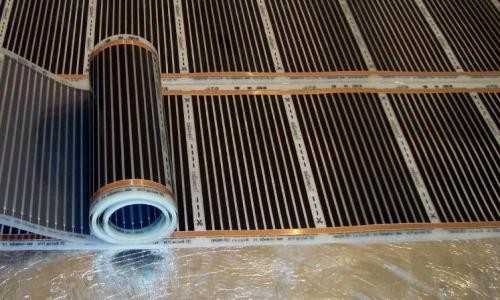

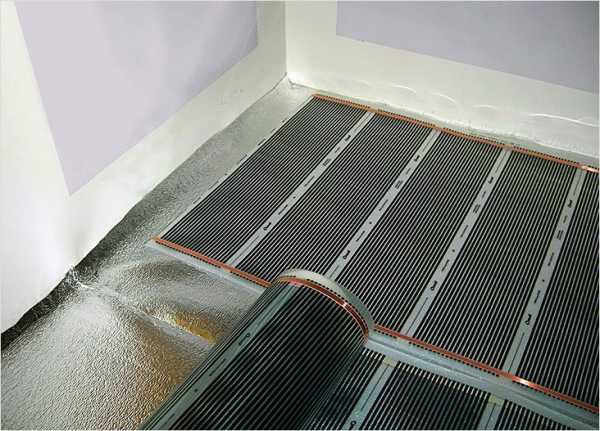

Укладка пленки на подложку

Подключение

Для подсоединения контактов необходимо:

• полосы из меди закрепляется специальный зажим;
• одна сторона клеммы должна находиться внутри пленки, а вторая снаружи;
• для плотного сцепления контактов зажимы следует хорошо прижать с каждой стороны пленочного материала;
• к правильно установленным клеммам подключаются провода – чередуя «фазу» и «ноль»;
• места соединения контактов полностью изолируются специальным скотчем из битума.

Все участки, где находятся контакты, рекомендуется укладывать в заранее вырезанные в подложке углубления. Такое их размещение позволит избежать образования выступов и обеспечит ровную поверхность.

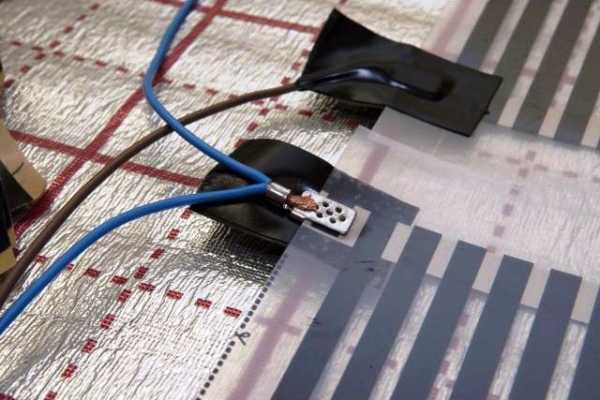

Подключение проводов к полотнищам пленки

Установка терморегулятора и датчика

Место на стене для регулятора определяется перед укладкой системы. Располагать необходимо его возле действующей электрической проводки. При этом мебель или другие предметы в комнате не должны заграждать прибор.

Все провода, идущие от установленного терморегулятора, помещаются в штробу. Контакты, подсоединенные к пленке, должны находиться со стороны регулирующего устройства.

Датчик закрепляется скотчем под пленочным покрытием. Располагать его следует недалеко от терморегулятора.  Чтобы прибор не выступал над поверхностью пленки, рекомендуется его углубить в подложку.

После завершения монтажа и подключения всего оборудование теплого пленочного пола требуется пробный запуск системы.

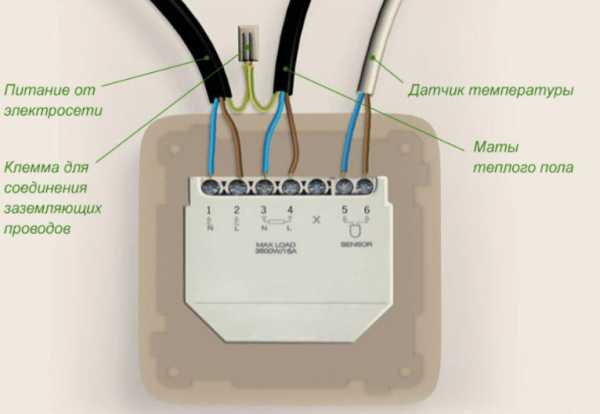

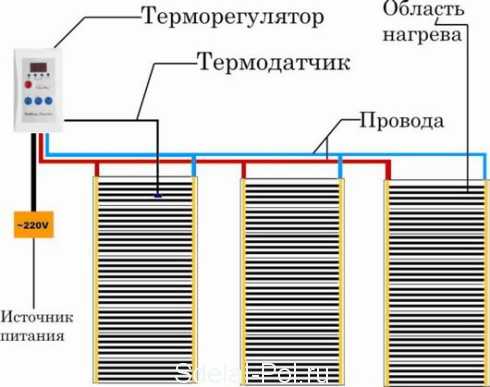

Схема подключения терморегулятора

Укладка финишного покрытия

Облицовку пола можно выполнять только после полной проверки рабочего процесса системы обогрева.

Мягкие финишные покрытия, такие как линолеум или ковролин, рекомендуется укладывать на слой ДВП или использовать другой древесный материал небольшой толщины. Такая защита позволит избежать в дальнейшем механических повреждений отопительного оборудования.

Для других более крепких половых покрытий достаточно пленку прикрыть полиэтиленовой тонкой подложкой.

Возможные ошибки монтажа

Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:

• укладывать пленку внахлест;
• устанавливать один терморегулятор на два отдельных контура;
• крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
• устанавливать оборудование вблизи других отопительных приборов;
• производить подключение устройства без изолирования контактов к электрической сети;
• использовать в качестве подложки материал вмещающий фольгу;
• покрывать систему цементным раствором;
• устанавливать в местах прохождения пленки габаритные предметы мебели;
• перегибать материал с карбоновой смесью под прямым углом.

Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.

В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.

pechiexpert.ru

как монтировать и подключить своими руками

Теплые инфракрасные полы считаются наиболее инновационным вариантом обогрева жилых объектов, который характеризуется высокой эффективностью и практичностью. Установку такой системы отопления несложно осуществить без привлечения специалистов. Разберемся с правилами ее обустройства.

1

Пленочный обогрев – сделает теплым любое жилище

Теплые полы (ТП) сами по себе не являются чем-то новым и неизведанным. В нашу страну они пришли достаточно давно. Во многих домах и квартирах россиян установлены электрические и водяные ТП. Последние из указанных предполагают применение в качестве теплоносителя подогретой воды. Она циркулирует по системе труб, проложенных под напольным покрытием. Электрические конструкции функционируют за счет специального нагревательного кабеля. Его также укладывают под полом. Такие полы отлично обогревают помещения. Но их главный недостаток заключается в определенной сложности проведения монтажных мероприятий. Подобного минуса не имеет пленочный (инфракрасный) теплый пол. Его установка проста и понятна. Справиться с ней может любой мастер-самоучка.

Пленочный ТП использует для нагрева ИК (инфракрасное) излучение. Оно подогревает различные предметы, стоящие в помещении. А уже от них тепло расходится по всей комнате. ИК-излучение обеспечивается карбоновой особой пастой. Ее помещают в полиэстеровую пленку и герметично запаивают получающуюся конструкцию. Работает она по такому принципу. К излучателям по проводникам (шинам), изготовленным из меди, подводится напряжение. Оно активирует нагревательные элементы, которые сразу же начинают отдавать тепло. Токоведущие шины пленочной системы обязательно обрабатываются серебряной пылью. Она исключает вероятность подгорания их стыков.

Мощность описываемых ТП может достигать 220 Вт/квадрат обогреваемой площади. Их ширина равняется 50–100 см. Пленка нагревается до температуры не выше 60 °С. Подключаются ИК-полы через специальный термический регулятор к бытовой электросети.

2

Инфракрасное отопление – дорогое, но безупречное в эксплуатации

О плюсах пленочных ТП можно говорить достаточно долго. В рекламе такой обогрев не нуждается. Выделим лишь основные достоинства пленочных систем:

1. 1. Возможность монтажа своими руками под все существующие напольные покрытия. ИК пленочные конструкции можно устанавливать на горизонтальных, наклонных и вертикальных поверхностях. При желании их разрешается обустраивать даже под натяжным потолком.
2. 2. Малое потребление электричества. Снижение расхода энергии обусловлено тем, что карбон характеризуется высоким показателем теплопроводности.
3. 3. Уникальная надежность и долговечность конструкций. Отдельные элементы пленочных полов соединяются между собой параллельно. За счет этого при прогорании какого-либо их участка система остается полностью работоспособной. Исправные элементы продолжают обогревать помещение.
4. 4. Установка описываемых ТП выполняется без обязательного обустройства стяжки на полу. Это существенно сокращает траты денег и времени на монтаж системы.
5. 5. При необходимости инфракрасный обогрев легко демонтируется. Причем впоследствии его можно монтировать на то же самое место либо устанавливать в другом помещении.
6. 6. Полная безопасность эксплуатации системы.

Недостаток у пленочных конструкций лишь один – высокая стоимость. Но с этим можно смириться, учитывая, что такие системы эксплуатируются без поломок и сбоев на протяжении десятилетий.

3

С чего начинается монтаж – правильный старт

Качественная установка греющей пленки возможна исключительно на хорошо очищенную и выровненную поверхность. Высотные перепады на напольном основании не могут быть более 3 мм. При необходимости следует тщательно выровнять пол, используя подходящую технологию (например, заливку бетонной стяжки). Затем пылесосим основание и приступаем к укладке на него слоя гидроизоляции – полиэтиленовой пленки. Она не позволит влаге добраться до элементов системы и вывести их из строя.

Далее накрываем гидроизоляцию слоем утеплителя. Его использование является обязательным! Слой теплоизоляции снижает потери тепла от уходящего вниз излучения. Благодаря этому уменьшается потребление системой электричества и повышается эффективность ее эксплуатации. В качестве теплоизоляции допускается применять любые утепляющие материалы. Чаще всего используются изделия с металлизированным покрытием. А, если укладка ТП производится под кафель, функцию теплоизолятора обычно выполняет техническая пробка. Полосы (плиты, листы) утеплителя устанавливаем вплотную друг к другу, а потом проклеиваем места их соприкосновения скотчем.

Следующий шаг – выбор места для монтажа терморегулятора. Желательно размещать его на высоте 0,15 м от уровня напольной поверхности. После этого рисуем схему укладки инфракрасной системы.

Пленочный пол не устанавливается под крупными бытприборами, массивными конструкциями и стационарной мебелью.

Обратите внимание на следующее. Если конструкция пленочного обогрева будет использоваться как дополнительная (жилище отапливается централизованно), она должна занимать порядка 40 % площади комнаты. А в случаях, когда ТП является единственным источником тепла, не менее 70 %. Также учитываем, что инфракрасную конструкцию нужно укладывать с отступом от стен на дистанцию 0,1–0,4 м.

4

Основные работы – пара часов и все готово!

Разрезаем нагревающую систему, ориентируясь на составленную схему укладки. Раскрой можно выполнять строго только по линиям, которые имеются на ИК-пленке. Если производить разрезы иначе, карбоновый слой будет разрушен.

Укладываем раскроенный материал на теплоизолятор. Медные стороны контактов монтируем по направлению к стенке, где мы запланировали поставить терморегулятор. Схема последующих действий такова:

1. 1. Подсоединяем к медной полоске (к ее краю) зажимы-контакты (они входят в комплект пленочных ТП), а к ним – провода. Нюанс. Контактов понадобится тем меньше, чем длиннее полосы мы используем. При этом наибольшая длина нагревательного полотнища равняется 8 м. Более протяженные полосы укладывать запрещено. Совет. Для подключения шин нужно использовать провод из меди с несколькими жилами. Берем кабель сечением 1,5–2,5 см.
2. 2. Участки соединения кабелей и зажимов, а также раскроя пленки изолируем. Используем для этой цели битумную мастику.
3. 3. Подключаем к нижней стороне инфракрасной пленки входящий в комплект датчик терморегулирующего устройства. Тщательно изолируем его.

После укладки всей пленки и соединения кабелей монтируем терморегулятор. В принципе, его можно подключить к бытовой розетке как обычный электроприбор. Но лучше будет установить его стационарно.

В этом случае перед монтажом пленки вырезаем в стене проем для распределительной коробки и канал под электропроводку. Кабели, которые соединяют термический регулятор с нагревательной системой, рекомендуется пропускать под плинтусом. Тогда провода не смогут испортить интерьер. После всех этих действий осуществляем подключение к электросети и тестируем ТП на работоспособность. Описанная процедура монтажа греющей пленки производится силами неопытного мастера максимум за 2–3 часа (если речь идет о жилых помещениях со стандартными размерами).

5

Доводим полы до ума – тест системы и настил финишного покрытия

Проверка установленного инфракрасного греющего покрытия проста. Включаем систему и смотрим, как она работает. Если в местах соединения контактов нет перегрева (конструкция имеет одинаковую температуру на разных участках) и полы не искрят, мы все сделали правильно. Может приступать к финальным стадиям операции. Для начала накрываем ИК-пленку специальной подложкой. Она будет соприкасаться с финишной обшивкой пола, и защищать как сами теплые полы, так и выбранный отделочный материал.

Спецподложка изготавливается из полиэтиленовой пленки. Она укладывается под все виды декоративного покрытия. Причем здесь учитываем следующее:

1. 1. Паркет, ламинированные изделия укладываются прямо на полиэтиленовую пленку.
2. 2. Деревянные полы монтируются на предварительно установленный на пленку настил. Его делаем из древесно-стружечных плит либо листов фанеры.

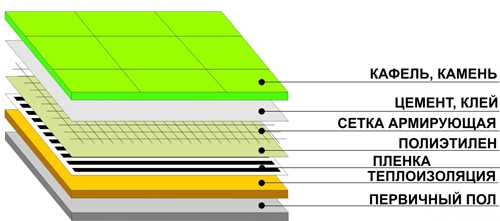

3. 3. Если финишным покрытием является плитка, объем работ увеличивается. На ТП мы сначала настилаем защитную пленку, а сверху покрываем ее малярной сеткой (пластиковой, не металлической), которую фиксируем дюбелями к напольному основанию. Эту процедуру выполняем максимально аккуратно. Нам нельзя повредить ни медные шины, ни полосы из карбона. Только после всех указанных действий можно монтировать плитку. Ее укладка производится на специальный клей, рекомендованный производителем системы пленочного греющего пола.

Как видим, установка инфракрасного теплого покрытия является действительно несложной операцией. Нам не нужно приобретать специальные инструменты для монтажа греющего пола, изучать горы литературы с советами специалистов. Все этапы процедуры просты, понятны начинающим мастерам и легко выполнимы. Единственная проблема у домашних умельцев, занимающихся обустройством своего жилища, может возникнуть лишь при подключении терморегулятора к электросети. Если вы не уверены в своих умениях в этом вопросе, лучше обратиться за помощью к профессиональному электрику. Он подключит систему за пару минут и возьмет за свои услуги не такую уж и большую плату.

obustroen.ru

Как сделать монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Инфракрасный теплый пол создаст уют и комфорт в квартире

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

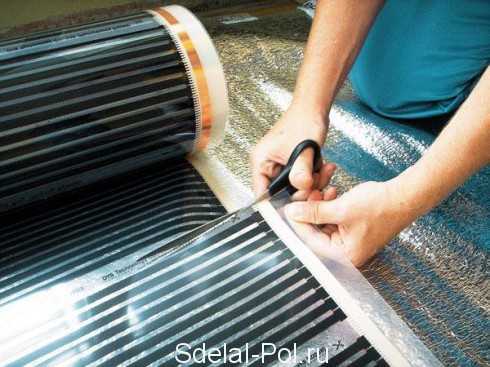

Разрезание термопленки

Инфракрасный теплый пол технические характеристики имеет такие:

• потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
• ширина термопленки -50 см;
• максимальная допустимая длина полосы термопленки – 8 метров
• температура плавления термопленки – 130 град.C;
• питание -220В / 50 Гц;
• доля инфракрасных лучей в спектре излучения – 95%;
• длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

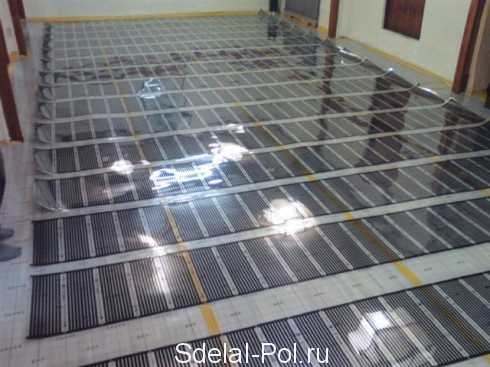

Раскладка термопленки

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

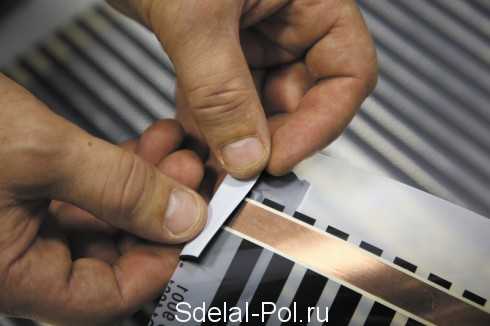

Изоляция срезов термопленки битумной лентой

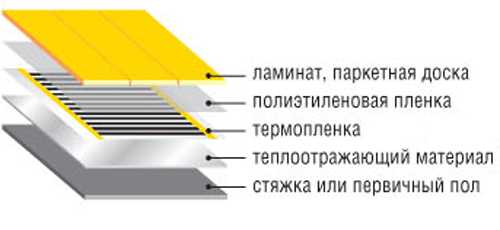

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

Прежде всего, необходимо усвоить два главных правила:

1. Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

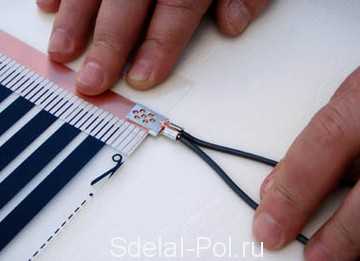

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

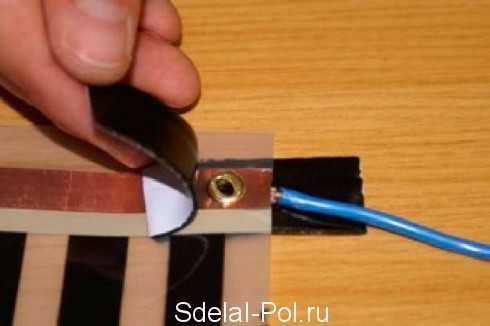

Изоляция контакта

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

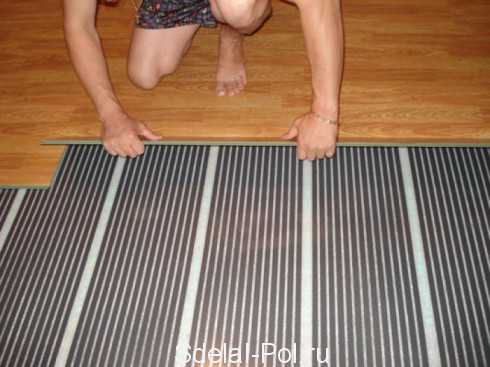

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого производится установка и подключение терморегулятора. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

sdelai-pol.ru

Монтаж пленочного теплого пола своими руками: рекомендации

Такое напольное покрытие, а скорее материал, который осуществляет подогрев основного пола, довольно новое на рынке. Это тонкая, органического происхождения пленка. Она включает в себя углеполимерные, карбоновые элементы, выступающие элементом нагревания и излучающие инфракрасные волны, безопасные для окружающей среды и здоровья людей. Монтаж пленочного теплого пола своими руками выполнить просто.

Пленочный пол имеет различные режимы, поэтому он является пригодным для укладки под любые покрытия.

Пленочный теплый пол удивительно эффективен в отоплении, учитывая простоту, легкость его монтажа и габариты. КПД выше на 15%, чем у остальных способов обогрева. Такой пол одновременно экономен и полностью экологичен.

Преимущества:

1. Неимоверно эффективный при толщине всего в 0,5 мм, но достаточно прочный.
2. Разные режимы работы теплого пола, в том числе и щадящий. Это делает материал пригодным для укладки под любые покрытия.
3. Установка теплого пола своими руками производится легко. Он простой в обслуживании. Для монтажа не потребуется особого опыта, навыков. Установка выполняется обычными инструментами. Под него не требуется делать стяжку чернового пола, достаточно, чтобы плоскость его была более или менее ровной.
4. Абсолютная взаимозаменяемость всех кусков, сегментов, областей. Ремонт такого покрытия не составит труда и сэкономит деньги.
5. Излучение теплого пола безопасно для окружающих. Нет никаких электромагнитных излучений.

Специалисты отмечают, что для теплого пола наилучший способ укладки — «сухой» монтаж. Детали нагрева ложатся под основное покрытие без различных стяжек, клея.

Инструменты и материалы, используемые в работе

Инструменты для укладки пленочного пола.

• элемент нагрева, подкладка из теплоизоляции;
• провода и регулятор работы;
• пленочный пол;
• изолента, скотч;
• короб для распределения проводки;
• отвертки, плоскогубцы, кусачки, ножи, ножницы;
• приспособления для работы с электрическими проводами: стриппер, конденсаторные трубки для соединения проводов и подобные;
• защитные средства при работе с электричеством, резиновые перчатки.

Вначале проверяют поверхность чернового пола на отсутствие значительных неровностей. Допустимые неровности — около 2 мм. Если они существенные, тогда надо сделать шлифовку бетона или циклевку древесного пола. Пленку можно класть и на какую-либо поверхность, главное условие — ровность и сухость. Черновой пол должен быть чист от мелкого мусора, пыли.

Производится укладка теплоизолирующей подкладки. Ее стелют так, чтобы она была гладкой и ровной без складок и морщин, металлизированной поверхностью кверху. Последняя состоит из полос материала. Их располагают «встык» к каждой предыдущей, закрепляют обычным скотчем.

Вернуться к оглавлению

Основная подготовка к монтажу пола

Схема теплого пленочного пола.

После того как основа подготовлена, принимаются за монтаж. Для эффективного обогрева помещения, если оно производится только таким материалом, надо, чтобы его площадь была минимум 70% от всей площади комнаты, в иных случаях — 40-50%.

Необходимо помнить о том, что от стены до края материала должен быть зазор не более 10 см. Перед началом монтажа читают прилагаемую инструкцию. Это нужно сделать обязательно, так как подключение и установка полов различных видов и производителей могут очень отличаться друг от друга.

Теплый пол укладывают, как можно меньше расходуя материал. Избежать большого количества соединений и чрезмерного расхода проводов позволит нарезка его таким способом, чтобы вышло как можно меньше полос. То есть нарезка производится вдоль.

На пленке есть специальные отметки, по ним нужно производить нарезку, что исключит повреждения карбоновых вставок.

Вернуться к оглавлению

Монтаж пола: рекомендации

Схема стандартной установки пленочного пола.

Листы между собой и черновым полом фиксируются скотчем, они должны быть устойчивыми и не ездить. Места для подключения проводов выводятся под плинтус, а также на края покрытия.

Термопленку крепят скотчем по отношению к изоляционной прокладке. Это исключит сдвиги. Крепят вплотную, так равномерность нагрева будет достаточной. Не допускают накладывания кусков один на другой. Надо удалять всевозможные заломы, складки, перекрытия, накладки частей материала друг на друга. Шины из меди располагаются внизу.

Зажимы для контактов соединяются с шинами из меди. На одну полосу рассчитано два таких зажима, их количество соответствует числу медных полос. Необходимо следить за тем, чтобы контакты были синхронно расположены в одну сторону к стене, на которой находится распределительный короб с терморегулятором.

В комплекте идут специальные зажимы, их закрепляют маленькими плоскогубцами на проводах. Провода подсоединяются с контактами зажимов, каждый из них необходимо заизолировать.

Далее монтируют распределительную коробку. Тут нужно соблюдать меры предосторожности при работе с электрикой. Данная работа, тем не менее, под силу каждому человеку с минимальными знаниями о таких работах. К коробке подводятся необходимые провода. В процессе таких работ нужно отключить питание во избежание поражений током.

Провода от обогревательной конструкции подводятся и присоединяются к коробке.

В таком случае подключение производится параллельной схемой.

С целью удобного расположения материала и проводов в теплоизоляции делают неглубокие ровчики. Это исключит выпирание, рельефность поверхности, а также защитит сами провода от повреждений.

Вернуться к оглавлению

Датчик: некоторые моменты

Последовательность установки термодатчика.

Важным элементом теплого пола является датчик температуры. Его располагают в месте, где он будет защищен от повреждений. Датчик нужно разместить достаточно близко к обогревательной конструкции, под покрытием. Такое место подойдет там, где ставят мебель, которая редко сдвигается. Для него вырезается в подложке паз по его размеру.

Датчик фиксируется изоляцией из битума или изолентой в наиболее меньших зонах нагрузок. Под него вырезается канавка в теплоизоляции. Длина его проводов — до 50 м, не больше.

Если есть возможность, рекомендуют смонтировать еще один термодатчик, фиксирующий перегрев. Терморегулятор в таком случае должен поддерживать эту функцию. Он обеспечивает усиленный контроль за температурой в небезопасных участках потенциального перегрева. Если перегрев появится, пол отключится.

Вернуться к оглавлению

Установка терморегулятора

Схема подключения терморегулятора пленочного теплого пола.

Сначала нужно убедиться в безопасности и изолированности системы. Необходимо каждый раз снизу и сверху переложить ее не проводящим ток материалом и заизолировать изолентой.

Теплый пол смонтирован, подсоединен к сети, дальше его подключают к системе управления и регулировки. Место для терморегуляторов и коробок распределения выбирают на расстоянии 15-20 см от поверхности пола.

Учитывают, что этот элемент монтируется строго с прилагаемой инструкцией. Общая мощность площади пленки должна быть такой, на которую он рассчитан.

Подключается система с использованием прибора защитного отключения, номинальное напряжение для срабатывания — не больше 30 мА. Такой теплый пол необязательно соединять с контуром заземления.

Вернуться к оглавлению

Некоторые предосторожности

Укладка пленочного пола под ламинат.

Несмотря на достаточную для своей толщины прочность, пленка все же подвержена механическим повреждениям, поэтому ее необходимо защитить.

Если в роли основного используется жесткий материал, как ламинат, то достаточно будет простой толстой полиэтиленовой пленки для защиты. Она укладывается сверху на пленочный пол.

При использовании ковролина, линолеума и подобных мягких материалов, теплый пленочный пол рекомендуют защитить более основательно и надежно. Тогда к полиэтиленовой пленке добавляют фанеру, древесную плиту. Они могут быть как очень тонкими, так и достаточно толстыми. Во время их укладки необходимо тщательно следить за тем, чтобы они не повредили пленку.

Если решено в качестве основного пола использовать плитку, то, вкупе с укладкой пленочного пола, этот процесс станет более трудоемким. Сверху на пленку ложится полиэтилен, а далее укладывается армированная сетка для строительных или малярных работ. Важно, чтобы она не проводила ток. Она фиксируется так, чтобы не повредить элементы нагрева, шины из меди, проводку. Далее кладется плитка на специальный плиточный клей. Процесс довольно прост, трудоемкость заключается в том, что нужно быть достаточно аккуратным: пленочный пол должен быть без складок, ровным.

Моменты, которым следует уделить внимание:

• не монтируют при большой влажности и минусовых температурах;
• запрещается сгибать ее острым углом на участке более 5 см;
• гвозди для фиксации и подобное не применяют;
• запрещается накладывать полосы, делать в них отверстия;
• нельзя использовать более 10 метров погонных на кусок и применять такой с потреблением больше 10 А;
• запрещается монтировать возле каминов и нагревательных приборов;
• нельзя включать пленку в рулоне, использовать подложку с металлическими элементами.

И в заключение помните, что при затоплении нужно выключить подложку и просушить естественным методом. Главное, пол не используют для сушки влажных предметов. Удачи!

moyagostinaya.ru

Пленочный теплый пол своими руками

Как по разному люди относятся к своим жилищам! Для кого-то дом — это крепость, для кого-то — дворец, но все-таки большая часть рачительных хозяев предпочитает видеть свой дом полной чашей. Однако прежде чем приступать к заполнению дома всем необходимым, стоит сделать его красивым и функциональным, способным не только радовать глаз, но и согревать в непогоду. И для этого нам нужно сделать ремонт — такой, после которого отпадет множество мелких бытовых проблем, свойственных стандартным квартирам. Внимательно просмотрите статьи на нашем сайте. Здесь вы найдете всю нужную информацию о преобразовании своих «жилищных условий» в комфортное гнездышко, где вам и вашей семье будет действительно удобно жить. А конкретно сейчас разговор пойдет о том, как сделать теплый пол.

1. Инфракрасный теплый пол — пленочный
2. Устройство теплых полов из пленки
3. Установка пленочного теплого пола под различное напольное покрытие
4. Схема монтажа пленочного теплого пола

Инфракрасный теплый пол — пленочный

О «подпольной» системе обогрева известно достаточно давно, но именно сейчас мы можем установить в собственном доме новейшие достижения нашей цивилизации в деле утепления. Причем сюда входят и проверенные временем водяные системы отопления (водяной теплый пол), и более новые — электрические, и самая последняя разработка — пленочный теплый пол. У каждого проекта есть свои достоинства, но последний вариант значительно превосходит любую другую модель теплого пола. В качестве доказательства посмотрите на наиболее характерные отличия пленочного пола от остальных разновидностей теплого пола:

• самое главное — тип обогрева помещения, ведь в отличие от водяной и чисто электрической систем согревание происходит не за счет повышенной температуры кабеля или труб с водой, а в результате инфракрасного излучения, свойственного, в частности, живым телам и половине спектра нашего солнышка и являющегося наиболее комфортным для человеческого организма
• толщина нагревательного элемента (меньше миллиметра) несопоставима даже с наиболее тонкой системой из электроматов
• из-за наиболее щадящего типа прогревания теплый пол пленка может эффективно использоваться под абсолютно любым финишным напольным покрытием
• монтаж теплого пола из пленки своими руками намного легче, чем в остальных системах, так как стяжку делать не придется в любом случае
• супертонкие панели из пленки можно устанавливать не только как систему теплого пола, например, прикрепить пленку к ковру, используемому лишь в зимнее время, или к стене рядом с кроваткой ребенка, или даже просто под днище кроватки или любого другого предмета меблировки, нуждающегося в дополнительном обогреве

Как мы знаем, все системы теплого пола помогают сберечь наше здоровье, но все-таки инфракрасный обогрев более полезен, ведь такое излучение наиболее близко к природному и успешно применяется во многих областях нашей жизни, в том числе и в медицине. Да и остальные позиции существенно увеличивают привлекательность пленочного теплого пола. Конечно, его расценки нас не слишком радуют, но и ничего особо страшного в них нет, ведь купить правильный теплый пол из пленки могут позволить себе достаточно многие люди, и не обязательно для этого быть самым богатым человеком на планете. Возможно, что у тех, кто собирается установить теплый пол своими руками, вызывает некоторые вопросы подключение теплого пола, но вот с этим мы вполне можем вам помочь.

Устройство теплых полов из пленки

Давайте сначала более подробно рассмотрим строение пленочного теплого пола.

Из самого названия уже понятно, что основной частью этой системы является тонкая пленка из полиэстера, в которую полосами, а в наиболее дорогом варианте — сплошняком, запаяна углеродная паста (ее еще называют карбоновой). Именно эта паста под воздействием электрического тока испускает инфракрасные лучи. Для подведения электротока в пленке есть специальные медно-серебряные проводники, к которым и подсоединяются провода от источника питания.

В систему подключения обязательно входит терморегулятор для теплого пола, благодаря которому вы можете регулировать степень нагрева пола. Он действует на основании показателей, снимаемых датчиками температуры, подключаемыми с изнаночной стороны пленки. Кстати, если поставить автоматический термостат для теплого пола, самостоятельно определяющий оптимальное время включения-выключения режима обогрева, можно добиться значительной экономии электроэнергии, а при наших расценках на нее это будет отнюдь не лишним.

Вдобавок в комплект теплого пола входит еще и парочка прокладок:

• теплоотражающая подложка под теплый пол, чтобы все тепло доставалось именно нам, а не грело потолок соседям снизу
• вкладыш между пленкой и собственно самим полом, его выбор зависит от вида финишного напольного покрытия

Вот в основном и весь комплект, без учета мелких деталей вроде контактных зажимов и скотча для фиксации прокладок.

Установка пленочного теплого пола под различное напольное покрытие

Как уже упоминалось, инфракрасный режим обогрева позволяет использовать карбоновую пленку под любое напольное покрытие. В принципе, основные позиции комплекта пленочного теплого пола остаются неизменными в любом случае. Однако следует принимать во внимание, что для каждого варианта финишного настила применяются соответствующие материалы для подложки под чистовую обшивку. Это и понятно — разница между мягкими (линолеум, ковролин), твердыми деревянными (ламинат, паркет) и твердыми каменными (керамическая и каменная плитка) покрытиями требует различного подхода для образования действительно качественного пола. А качество для нас стоит во главе угла, вряд ли кому-то хочется делать ремонт теплого пола слишком часто.

Переходим к конкретике и рассмотрим, какой материал используется для каждого из указанных вариантов напольного покрытия:

• перед настилом деревянного пола любой разновидности на нагревательную пленку укладывается полиэтиленовая пленка

• в случае мягкого напольного покрытия необходимо позаботиться о защите пленочного теплого пола от различных повреждений, то есть на пленку нужно постелить твердый вкладыш — это может быть фанера, древесно-стружечные или ориентировано-стружечные плиты

• с плиткой придется потрудится — сверху на пленку теплого пола настилаем полиэтиленовую пленку, малярную сетку (материал сетки не должен проводить электрический ток) крепим к основному полу дюбелями так, чтобы не повредить полосы углеродной пасты и медного проводника и укладываем плитку на специальный клей для теплого пола

Казалось бы, ничего сложного. Единственно стоит упомянуть, что теплый пол, уложенный под плитку, несмотря на несколько большие сложности в монтаже, будет более экономичным. Дело в том, что материал плитки дольше сохраняет тепло, поэтому на поддержание оптимального режима отопления будет расходоваться меньше электроэнергии, чем для деревянных покрытий, которые придется подогревать чаще.

Схема монтажа пленочного теплого пола

Уже изложенная информация дает достаточное представление о монтаже пленочного теплого пола. Но все-таки стоит более подробно рассказать как о схеме установки, так и о важных мелочах. Начнем:

• заранее подготавливаем место для установки терморегулятора — вырезаем отверстие для распредкоробки и штробуем канал под проводку
• пленочный теплый пол можно укладывать и на черновую бетонную стяжку, и на старое покрытие, главное, чтобы базовый пол был ровным и чистым
• в качестве подложки настилаем надежное теплоотражающее покрытие (использовать алюминиевую фольгу крайне нежелательно) отражающей стороной вверх
• если финишное напольное покрытие планируется достаточно тяжелым (чаще всего речь идет о плитке), лучше на бетонную основу под теплоотражатель установить еще и слой теплоизоляционного материала, обладающего малой усадкой, например, пробковую подложку
• фиксация любых подложек осуществляется строительным скотчем
• и подложки, и пленку укладываем стык в стык или с небольшим расстоянием между полосами, внахлест их накладывать нельзя
• при монтаже основного обогрева нагревательной пленкой должно быть покрыто от 60 до 80% пола, если же теплый пол будет дополнительной системой отопления, тогда под пленку можно отвести и меньшую площадь
• определяя площадь обогрева и ее конфигурацию, стараемся не раскладывать нагревательную пленку под тяжелой массивной мебелью
• участки пленки нужной длины отрезаем по специальным линиям, чтобы не нарушить карбоновый слой
• нагревательная пленка располагается медной полосой вниз, к отражателю
• контакты должны быть направлены к стене, на которой будет устанавливаться терморегулятор
• подсоединяем контактные зажимы на полосы медного проводника, к ним подключаем монтажный провод
• изолируем выходы медных полос
• производим подключение терморегулятора теплого пола и датчика температуры
• проводим пробное включение теплого пола для определения правильности подключения
• устанавливаем прокладку, подходящую под финишное напольное покрытие
• делаем чистовой пол

Схема весьма несложная, минимальное время монтажа занимает порядка 2 часов. Однако временные рамки могут сильно раздвинуться при монтаже пола под плитку или в том случае, когда у вас недостаточно опыта в проведении ремонтных работ. Помните, одно из самых главных правил гласит: устанавливая пленочный теплый пол, инструкция всегда должна быть под рукой. А еще лучше воспользуйтесь советами специалиста, например, для подсоединения контактов и проводов. Особенно актуальным присутствие профессионала-электрика становится при проведении отдельной линии для питания теплого пола от распределительного щитка.

Ну что, испугались? Не переживайте, дело действительно нехитрое. Правильно уложить финишное напольное покрытие и то посложнее будет. Однако, как говорится, не боги горшки обжигают, так что засучиваем рукава и принимаемся за работу. Удачи вам в создании домашнего уюта собственными руками!

strport.ru

Как установить пленочный теплый пол на стены или потолок своими руками

Содержимое:

1. Можно ли ИК теплый пол крепить на стену или потолок
2. Как крепить к стене плёночный тёплый пол
3. Как уложить инфракрасную термоплёнку на потолок
4. Чем можно покрыть ИК плёнку сверху
5. Что лучше, ИК обогрев пола, стен или потолка

Традиционные системы отопления используют принцип нагрева окружающего воздуха с помощью излучения тепловой энергии. В отличие от них, ИК полы нагревают поверхность любых твердых предметов, а избыток тепла передается воздушным массам в помещении. Именно это позволяет укладывать пленочный теплый пол на стену или потолок, без уменьшения производительности и тепло эффективности.

Можно ли ИК теплый пол крепить на стену или потолок

Да можно. В инструкции по эксплуатации ясно указывается, что допускается монтировать пленку на стену потолок, пол и другие ровные поверхности. Причем уникальный принцип работы, который используется, не снижает показатели независимо от расположения системы отопления.

Инфракрасные лучи воздействуют не на воздух, иначе все тепло оставалось бы под потолком или уходило наверх, а на поверхность предметов. В результате создания электромагнитного поля быстро нагревается поверхность противоположных стен, установленной мебели, людей находящихся в помещении. Избыток тепла методом конвекции уходит в окружающий воздух и подогревает его.

В результате инфракрасный теплый пол на потолке или стенах при условии грамотного монтажа обеспечивает равномерный прогрев помещения, вне зависимости от места расположения. Плёнку можно укладывать даже на открытом воздухе, утепляя беседки или справляясь с проблемой оледенения дорожек.

Одним из преимуществ системы отопления является низкая себестоимость. Сэкономить можно и на том, что монтаж инфракрасного пленочного теплого пола на стену может быть выполнен своими руками.

Как крепить к стене плёночный тёплый пол

Самостоятельная укладка инфракрасного тёплого пола на потолок или стены хотя и отличается от монтажа пленки на пол, но требует всего лишь минимальных технических навыков.

Процесс монтажа осуществляется с учетом следующих рекомендаций:

• Полосы крепятся в вертикальном, а не горизонтальном положении.

• Провод подключается сверху пленки.

• Основание должно быть предварительно выровненным и сухим.


Остальные работы проводятся следующим образом:

• Устанавливается теплоотражающее покрытие. Тепло отражатель предназначен для того, чтобы направить ИК лучи в строгом направлении внутрь комнаты и не допустить утечки тепла. С этой целью можно использовать любой теплоизоляционный материал, исключая тот, что имеет фольгированный слой.

• Рассчитывается будущая схема, по которой будет необходимо установить плёнку. Учитываются следующие показатели: от края стены делается отступ не менее 1-4 см. Ширина мата составляет 25 см. Категорически запрещается укладывать полосы внахлест.

• Укладываются полосы. Их крепят к стене с помощью дюбелей в специальные места, где отсутствуют токопроводящие элементы. Между рядами пленки оставляется зазор не более 5 см. Так как нагреваться будет только часть стены, где простелены маты, эта мера обеспечит равномерное распределение тепла в комнате и предотвратит появление холодных зон.

• Подключение электроснабжения. Все маты соединяются параллельно. В инструкции по эксплуатации приводится схема подключения, которой необходимо следовать неукоснительно. Все электропроводные участки закрываются битумной пленкой. Начинают монтаж с установки терморегулятора, потом раскидывают запитывающие провода на маты.

• Проверяют работоспособность системы на обогрев стены. Каждый отдельный мат должен равномерно прогреваться. При недостатке нагрева поджимают соединения или полностью заменяют участок пленки.

• Сверху полы обязательно закрывают декоративным материалом. Для этой цели подойдут невоспламеняющиеся отделочные материалы на основе гипса. Можно использовать гипсокартон или любую штукатурку.


Как уложить инфракрасную термоплёнку на потолок

Технология монтажа на потолке мало чем отличается от той, что требуется при укладке ИК полов на стенах. Единственным отличием является то, что финишный отделочный материал не доложен создавать весовой нагрузки на пленку. Поэтому для защитного декора используют любые конструкции, которые не оказывают непосредственной нагрузки на маты.

Идеальным решением являются металлопрофильные системы. Оптимальным является использование гипсокартона, а также армированного пластика, потолков типа Армстронг. Также, как показывает практика, натяжные потолки совместимы с ИК теплым полом.

Крепление пленки к потолку производят последовательно, начиная с фиксации с одного края и постепенно разматывая рулон и закрепляя его в месте отсутствия электропроводящих элементов.

Чем можно покрыть ИК плёнку сверху

Укладка на стене и потолке имеет одну общую сложность. Необходимо обеспечить пожаробезопасность системы и уменьшить возможные теплопотери. Поэтому крайне тщательно следует подходить к выбору отделочного материала.

Лучше всего подойдут гипсовые строительные смеси и гипсокартоновые конструкции. Отопительные термопленки на полы и стены следует покрывать защитным слоем из негорючего и теплопроводного материала, с минимальным процентом потерь тепловой энергии.

В зависимости от выбора отделочного покрытия, необходимо выбрать подходящую мощность пола. На стены и потолок следует устанавливать пленку с производительностью полностью компенсирующей потери тепловой энергии.

Защита от перегрева поверхности обеспечивается установкой терморегулятора. Сверху слоя пленки рекомендуется проложить дополнительный слой теплоизоляции. Температурный контроль будет обеспечиваться автоматически с помощью установленных датчиков.

Особенностью отслеживания необходимого температурного режима является установка контроллеров не в комнате, а непосредственно рядом с элементом нагрева.

Утепление стен с помощью инфракрасной пленки зачастую ограничено необходимостью обеспечения большего количества свободного пространства, тогда как установка системы отопления на потолке может быть компенсирована защитным слоем металлоконструкции.

Что лучше, инфракрасное отопление пола, стен или потолка

Плёночный инфракрасный энергосберегающий обогрев практически не отличается по эффективности из-за выбора места установки системы отопления на потолке, полу или стенах.

Но при выборе месторасположения следует учитывать некоторые моменты:

1. Эффективность обогрева дома. На этот показатель может повлиять расстояние между стенами и потолком и полом. Так для расстояния более чем 2,5 м. понадобится более мощная система отопления.

2. Потолочное или напольное инфракрасное отопление должно обеспечивать равномерный прогрев помещения, отсутствие холодных зон. Целесообразность выбора того или иного варианта обеспечивается техническими характеристиками и особенностями самого здания: площадью, возможными теплопотерями и т.д.


Темперирование стен пленочным теплым полом, как правило, более экономически выгодное и обеспечивает стабильный результат и меньшие затраты во времени, необходимого для монтажа системы отопления.

Пленочные инфракрасные полы независимо от их расположения, обеспечивают стабильный нагрев помещения. Но на выбор локализации источника обогрева в первую очередь влияет не только этот фактор, но и стоимость и простота монтажа системы отопления, а также ее эффективность. Некоторые коррективы могут внести технические особенности здания.

avtonomnoeteplo.ru

схемы монтажа (фото и видео)

Инфракрасный теплый пленочный пол появился на рынке не так давно, но очень быстро завоевал большую популярность. Дело в том, что такие теплые полы можно уложить под любое покрытие. Это может быть линолеум, паркет, ламинат или даже керамическая плитка. Большая востребованность инфракрасного теплого пола объясняется еще и тем, что при его укладке не нужно делать цементной стяжки. А это экономит немало средств, времени и сил. Если сравнивать его с кабельным теплым полом, то инфракрасный гораздо экономичнее, кроме того, кабельный теплый пол требует заливки цементной стяжкой. Монтаж инфракрасного пленочного теплого пола пройдет успешно, если придерживаться инструкции.

Схема устройства теплого пленочного пола.

Следует отметить, что монтаж теплых полов не требует специальных знаний, если следовать инструкции, то все можно сделать своими руками за короткий срок. Примечательно то, что при возможном переезде пленку можно без труда демонтировать и забрать с собой. Можно просто снова ее перестелить, если планируется сделать ремонт с перепланировкой.

Помимо всего прочего, инфракрасный теплый пленочный пол оказывает благоприятное воздействие на здоровье человека. Не является секретом тот факт, что инфракрасные лучи уже не одно десятилетие используются в медицине.

Очень хорошо инфракрасные лучи помогают при повреждениях тканей, они их прогревают, благодаря чему травмы заживают гораздо быстрее.

Конструкция инфракрасного пленочного пола.

Пленка такого теплого пола способна проникать через напольное покрытие, тем самым на организм человека оказывается благотворное влияние. Пленочный инфракрасный пол создает в помещении отрицательные ионы, они тоже очень полезны для человеческого организма. Таким образом, подобный пол представляет собой люстру Чижевского и обогреватель в одном устройстве. У такого пола практически отсутствует электромагнитное поле.

Для монтажа теплого пленочного пола понадобятся такие инструменты:

• молоток;
• рулетка;
• шпатель;
• большие ножницы.

Как осуществляется монтаж пленочного теплого пола?

Схема монтажа пленочного теплого пола.

1. Первым делом следует подготовить поверхность, на которую будет укладываться теплый пол. Поверхность должна быть тщательно очищена. После того как она должным образом подготовлена, можно приступать к укладке теплоизоляционного материала. Если на пол предполагается положить линолеум или ковролин, допустимо использовать изоляцию любого типа, толщина листа должна составлять от 3 до 5 мм. Нужно учитывать, что монтаж будет удачным, если все стыки тщательно подклеить скотчем. Если на пол предполагается уложить керамическую плитку, то можно использовать теплоизоляцию, которая сделана из технической пробки, ее толщина должна составлять 2 мм.
2. Прежде чем приступать к монтажу теплых полов, необходимо сделать выбор места, где будет располагаться терморегулятор. После этого нужно составить и записать подробную систему монтажа. Это требуется сделать для того, чтобы не совершить ошибки, когда будет укладываться инфракрасная пленка. Необходимо помнить о том, что пленку можно укладывать только там, где есть открытые участки пола и мебель там устанавливать не планируется.
3. Теперь можно разрезать пленки на полоски. Они должны быть соответствующих размеров по специальным линиям, их нужно разложить медной полоской вниз, контактами они должны быть обращены к стене (потом на стене нужно будет установить терморегулятор). Нужно учитывать, что все следует делать в соответствии с предварительно составленной схемой.
4. Монтаж теплого пола продолжается тем, что нужно подключить пленки к проводке. Контактные зажимы следует установить на край полосы из меди, потом к ним необходимо подключать контактные провода.
5. Теперь подключается датчик температуры пола, осуществлять такую процедуру следует с обратной стороны пленки. Потом все это нужно обязательно изолировать.
6. Когда теплый пленочный пол будет основательно уложен, нужно произвести изоляцию все контактов, которые к нему подходят. Только после этого можно осуществлять подключение к электрической сети.
7. Нужно учитывать, что перед укладкой напольного покрытия требуется провести обязательно тестирование инфракрасного теплого пола. Особое внимание следует обратить на то, чтобы в местах соединений не было никаких искр и нагревания. В противном случае результат может быть негативным.
8. Чтобы была обеспечена необходимая защита, сверху инфракрасного теплого пола допустимо уложить пленку из полиэтилена. Если речь идет об укладке керамической плитки, то стяжка под ней должна просохнуть в течение 20 дней, только после этого теплый пол можно полноценно использовать.

Схема теплого пола с использованием керамической плитки.

Если речь идет о монтаже теплого пола с использованием керамической плитки, то должна использоваться пленка мощностью не менее 220 Вт. Когда все фиксируется, необходимо дополнительно использовать монтажную строительную сетку, ячейки которой должны составлять 45 мм. Такая сетка укладывается сверху всех материалов, ее нужно точечно прикрепить к первичной стяжке.

Если делается такой монтаж теплого пола, то нужно пользоваться цементно-клеевым раствором. Так первичная стяжка под плиткой сцепляется более прочно, что гарантирует надежность.

Вернуться к оглавлению

Полезные советы при установке теплых пленочных полов

Работа плёночных тёплых полов осуществляется при помощи использования инфракрасного отопления – плёночных нагревателей.

1. Чтобы пол сохранял больше тепла, нужно использовать теплоизоляционный материал, который имеет отражающую или фольгированную поверхность. Дело в том, что такая поверхность снабжена пленкой, не проводящей электрический ток.
2. Терморегулятор можно устанавливать и снаружи, и внутри. Чтобы не было видно проводов и датчика, надо позаботиться об углублении в стене. Наружная установка подразумевает установку пластикового короба. Заземлить такой пол можно при помощи фольгированного скотча, его нужно приклеивать по диагонали и по длине пленки, после чего конец скотча соединяется с проводом.
3. Если речь идет об укладке паркета, то поверх теплого пола следует установить слой вспененного полиэтилена. При этом нужно учитывать, что пена должна обязательно ложиться ровно, никаких перепадов быть не должно. Далее нужно уложить фанеру, которая обладает водостойкостью. Толщина ее зависит от паркетной клепки, к пене она прикрепляется клеем. Фанера должна быть обязательно отшлифована, не должно быть никаких перепадов и зазоров.

Вернуться к оглавлению

Что запрещено делать при монтаже?

Для того чтобы такой пол был практичным и красивым нужно знать, чего при монтаже делать категорически нельзя.

1. Монтаж теплых пленочных полов нельзя делать при повышенной влажности.
2. Если температура ниже 0 градусов, то монтажные работы недопустимы.
3. На пленку нельзя устанавливать мебель.
4. Чтобы закрепить пленку, ни в коем случае нельзя использовать гвозди.
5. Делать в пленке отверстия недопустимо.
6. Без заземления устанавливать пленку и подключать ее нельзя.
7. Осуществлять монтаж теплых полов в непосредственной близости от различных нагревательных приборов недопустимо.

https://kuhnyamoya.ru/youtu.be/y8prlfFJIAg

Если соблюдать все этим рекомендации, то монтаж теплого пола пройдет легко. Холодными зимними вечерами можно будет наслаждаться уютной теплотой.

kuhnyamoya.ru
