Устройство электрического теплого пола своими руками

Еще недавно теплые полы считались роскошью, но сегодня устройство электрического теплого пола в домах и квартирах широко распространено. Такая система имеет целый ряд достоинств, основными из которых являются автоматизированное поддержание комфортного температурного режима в помещении и возможность сэкономить на счетах за электроэнергию.

Содержание:

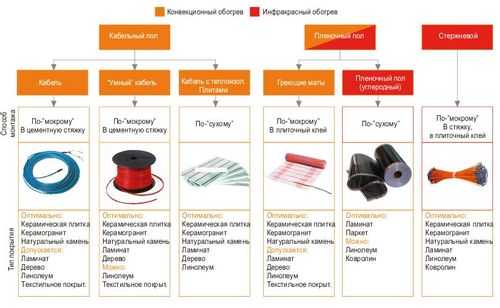

Виды и сравнение электрических полов

Электрические теплые полы бывают четырех типов:

  • Кабельные;
  • Нагревательные маты;
  • Пленочные инфракрасные;
  • Стержневые.

Выбирать тот или иной тип следует исходя из того, в каком помещении будет установлена система, каким будет финишное покрытие пола, из расчета потребления электроэнергии и сложности монтажа.

Кабельный пол является самым распространенным вариантом подогрева. Функциональный элемент здесь – кабель, преобразующий электроэнергию в тепло. По сравнению с другими типами электрических полов кабельную систему сложнее всего устанавливать. Это связано с тем, что кабель обязательно укладывается с определенным шагом, а после требуется заливка стяжки, из-за чего высота помещения уменьшается. Преимущество кабельной системы в том, что она лучше всего подходит для нестандартных помещений со сложным периметром. Помимо этого, с помощью кабеля можно обогревать наружные части дома (крыши, стоки, отливы).

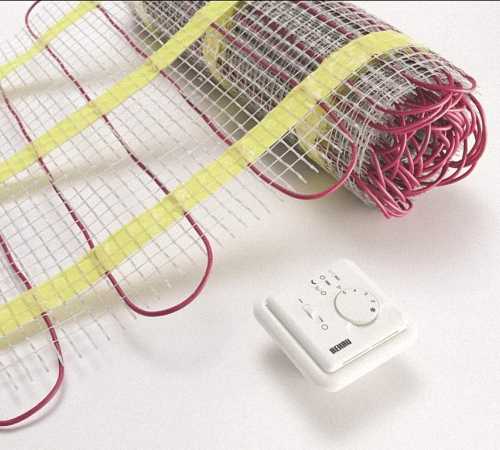

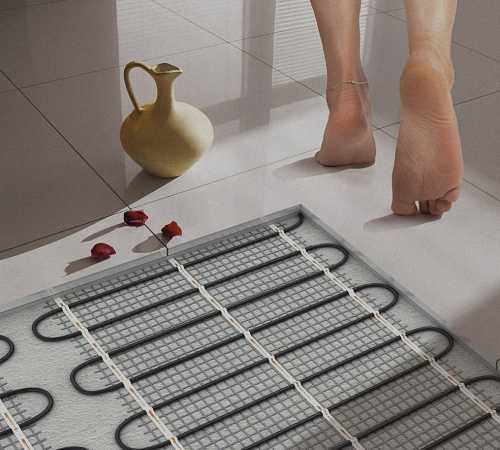

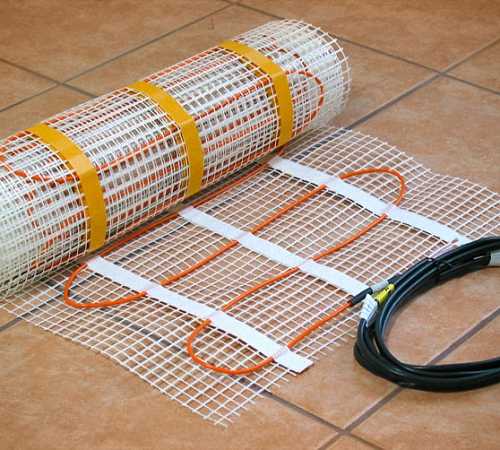

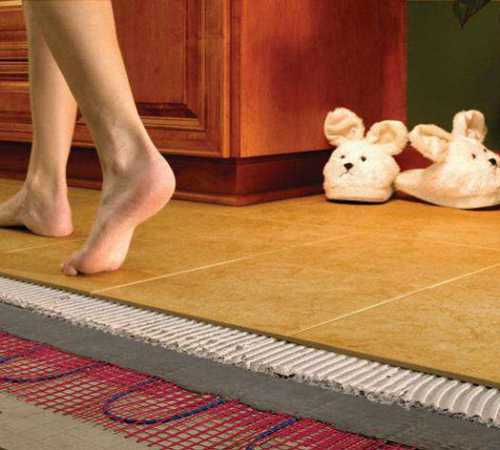

В нагревательных матах кабель уже закреплен, поэтому здесь не нужно вымерять шаг, и монтаж происходит быстрее. Все, что нужно, это разложить и зафиксировать сетку. Часто такой теплый пол укладывается под керамическую плитку. Не нужно заливать стяжку, поскольку слоя клея для плитки хватает, чтобы мат находился в его толще. Если в качестве финишного покрытия используются линолеум, ковролин или ламинат, то требуется минимальная стяжка – 30 мм.

Инфракрасный пол представляет собой двухслойную пленку. В качестве нагревателя выступают углеродные элементы. Пленка имеет толщину примерно 0,5 мм, благодаря этому монтаж такого теплого пола не «съедает» высоту помещения. По сравнению с двумя предыдущими типами ИК-пленка самая экономичная: при правильной эксплуатации можно сэкономить до 60% электроэнергии.

Общее для всех типов электрических полов то, что их нельзя укладывать под крупногабаритную мебель или сантехнику. Нагрузка на систему может привести к ее преждевременной поломке.

Подробнее о характеристиках различных систем:

Подготовка основания для монтажа

Прежде чем приступить к монтажу системы электрического подогрева, необходимо тщательно подготовить основание. Как это сделать?

  1. Демонтировать прежнее напольное покрытие.
  2. Устранить все дефекты на основании, если таковые имеются, с помощью эпоксидной смолы или цементного состава. Если на черновом поле есть перепады более 20 мм, следует выполнить выравнивающую стяжку.
  3. Обработать основание грунтовкой.
  4. После высыхания грунтовочного слоя уложить теплоизолятор.

Теплоизоляция – важный шаг при устройстве теплых полов. Ее действие направлено на сохранение мощности системы, чтобы тепло не тратилось на нагревание бетонного основания или грунта. В зависимости от условий выбирается вид и толщина материала. В многоквартирных домах чаще всего используются рулонные фольгированные утеплители (например, изолон) толщиной 2-4 мм. Если речь идет о цокольном или неотапливаемом помещении, то потребуется теплоизолятор в 1,5-2 раза толще.

Уложить теплоизоляцию очень просто. Полосы материала раскатываются на основании, фиксируются, а стыки проклеиваются металлизированным скотчем.

Монтаж электрических полов

Монтаж электрического пола начинается с установки терморегулятора и подключения к нему термодатчика. Терморегулятор служит для управления системой нагрева. Он крепится в монтажный короб на стене на минимальной высоте от пола – 30 см. Температурный датчик укладывается в гофрированную трубку в толще теплых полов. Расстояние от него до стены с термостатом должно быть не менее 50-70 см. К терморегулятору по штробе будут также подведены кабель от нагревательных элементов и провода от центральной электрической сети.

Как говорилось выше, монтаж кабельного пола довольно сложен. Прежде всего необходимо правильно выбрать кабель. Специалисты рекомендуют использовать саморегулирующиеся кабели. Их главное преимущество перед резистивными состоит в том, что им не страшен перегрев.

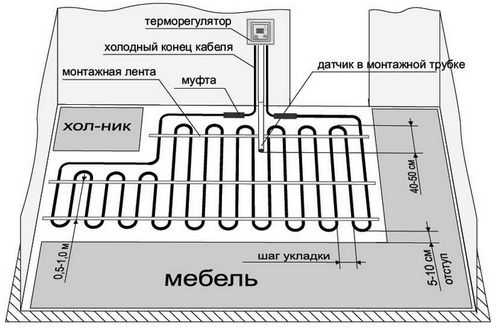

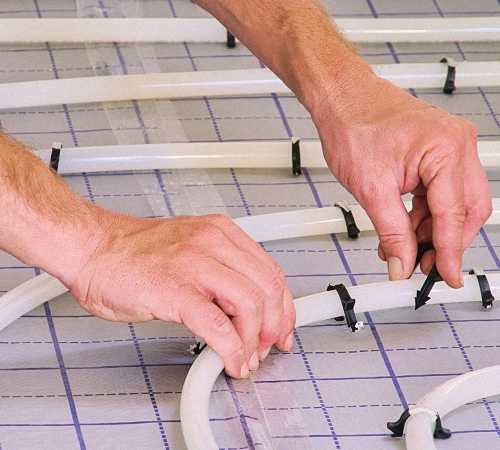

Раскладка нагревательного кабеля выполняется на армирующей сетке «змейкой» без натяжения и перегибов. Рекомендуется сначала начертить схему укладки проводов. Между витками должно быть не менее 80 мм. Чтобы верно рассчитать шаг укладки, нужно 100 умножить на площадь помещения и разделить на длину кабеля.

При расчете речь идет не об общей, а о полезной площади помещения.

Затем теплый пол подключается к терморегулятору. Если все правильно подключено, можно заливать стяжку толщиной не менее 50 мм. Необходимо проследить за тем, чтобы вокруг кабеля не было полостей с воздухом, в противном случае проводник может перегореть.

Видео-инструкция по монтажу в помощь:

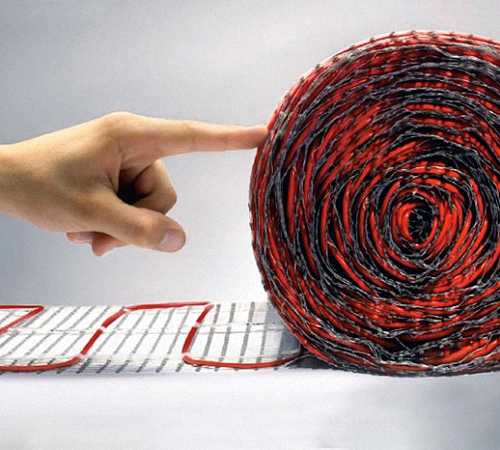

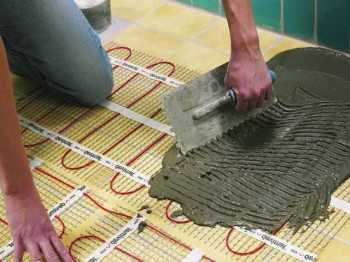

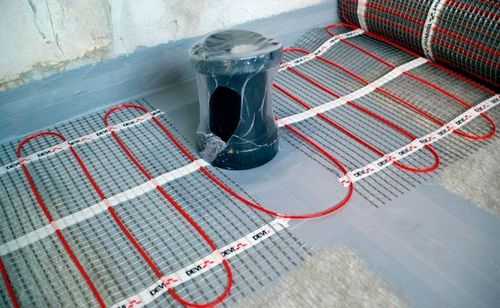

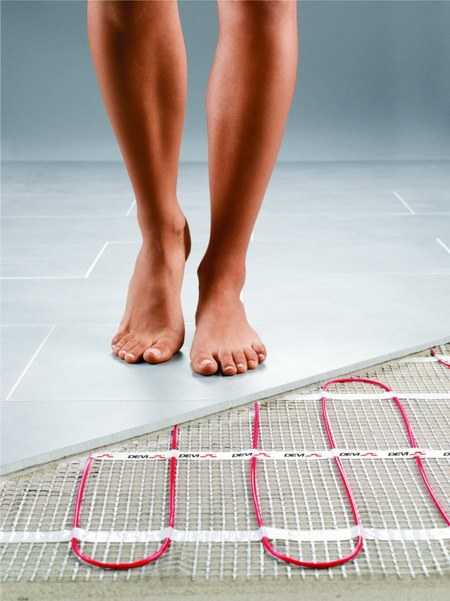

Если для подогрева полов выбраны нагревательные маты, они просто раскладываются на основании и подключаются к термостату. Для фиксации к поверхности можно использовать двусторонний скотч либо дюбели-зонтики, для соединения матов друг с другом – монтажный скотч. Отступ от стены должен быть минимум 50 мм, от нагревательных приборов – 100 мм.

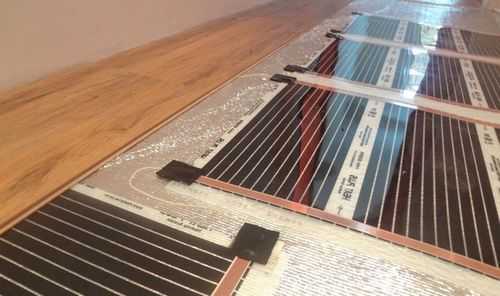

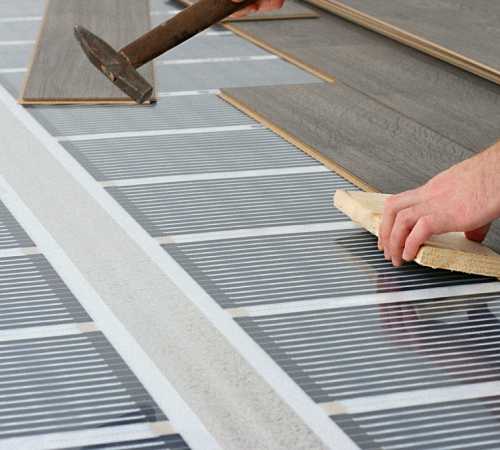

Монтаж пленочного инфракрасного пола имеет нюансы. Рулон разрезается ножницами на отдельные полосы в соответствии с разметкой. Затем части укладываются на теплоизоляционный слой токопроводящими шинами вниз. Каждая полоса закрепляется с помощью скотча. Затем подключается вся система. На один из концов рулона надевается зажим-крабик, одна пластина которого направлена внутрь нагревательного элемента, а другая крепится к медной токопроводящей шине. После этого подсоединяется провод для теплого пола, который идет в комплекте. Другой его конец подводится к терморегулятору. Свободные контакты на пленках нужно изолировать, а потом соединить все части в одну систему.

Самое подробное обучающее видео:

На завершающем этапе укладывается чистовое напольное покрытие.

Выбор напольного покрытия

Основным моментом на этапе выбора чистового покрытия для пола служит его совместимость с тем или иным видом электрических теплых полов. Материал, соответственно, должен быть не только эстетичным, но и обладать достаточно высокими техническими характеристиками, в частности, быть прочным и износостойким.

Чаще всего для финишной отделки полов применяют линолеум, ламинат, паркет и керамическую плитку. Если выбор пал на линолеум, то приобретайте материал без утепляющей основы. Кафель или керамогранит являются хорошими проводниками тепла, обладая при этом небольшим удельным тепловым расширением. Если на пол будет укладываться дерево (паркет, массив и проч.), то материал должен быть сухим, в противном случае он деформируется. В любом случае прежде чем купить тот или иной материал, обратите внимание на специальную маркировку. Как правило, производители указывают возможность использования покрытия с системой теплых полов.

В сочетании с электрическими полами не рекомендуется использовать пробковые покрытия, поскольку из-за их низкой теплопроводности тепло не будет проходить в помещение. Не подходят и толстые ковровые покрытия, поскольку они будут играть роль теплоизолятора.

Монтаж системы теплых полов достаточно трудоемок и требует определенных расходов. Но сколько стоят уют и комфорт? Они бесценны! Потратив один раз время, силы и средства на создание энергосберегающей эффективной системы электрических теплых полов вы на протяжении многих лет сможете наслаждаться теплом вашего дома.


Похожие статьи

kirpich174.ru

Электрический теплый пол своими руками. Технология монтажа теплого пола

При условии, что в помещении прохладно, трудно говорить об уюте. Теплые электрические полы в квартире или частном доме дают возможность чувствовать себя комфортно в любой сезон года. Можно не думать о теплых носках или тапочках, не беспокоится о здоровье маленьких членов семьи, которые предпочитают играть на полу. Сделать электрический пол или «теплый пол» в жилище можно своими руками, без привлечения бригад специалистов, что поможет снизить материальные затраты. Электрический пол можно сделать во всех комнатах, можно только в некоторых, в зависимости от возможностей и предпочтений. Как правило, самыми актуальными для дополнительного обогрева являются ванная, веранда, детская комната и лоджия. Как сделать электрический пол самостоятельно, какой главный принцип работы такого пола рассмотрим подробнее.

Оглавление:

  1. Преимущества электрического теплого пола
  2. Разновидности теплого пола
  3. Установка теплого пола
  4. Устройство электрического теплого пола
  5. Недостатки электрического теплого пола
  6. Монтаж электрического теплого пола
  7. Электрический теплый пол своими руками

Преимущества электрического теплого пола

Установка теплого пола служит для создания теплой атмосферы в своем жилище – как в прямом, так и переносном смысле. Отопительная система, установленная в квартире или доме, помогает поддерживать подходящую для проживания температуру. Но как известно, очень часто «дует с пола» и уже нет чувства комфорта. В таком случае, приходится задумываться об альтернативных источниках тепла, и электрический пол является одним из них. Среди преимуществ такого способа обогрева, можно выделить:

  • равномерное распределение по всей обогреваемой площади;
  • невысокая температура нагревательного элемента, не более тридцати градусов;
  • автономность работы, независимость от жилищно– коммунальных хозяйств;
  • возможность самостоятельно регулировать процесс работы установки и температурный режим;
  • визуально не видимая конструкция, нет сложных и громоздких систем управления;
  • легкая и доступная установка даже для неопытного мастера;
  • возможность осуществлять ремонт;
  • не требует особого ухода и контроля;
  • высокий результат работы.


Разновидности теплого пола

Встречается несколько разновидностей теплого пола, отличаются они по виду нагревательной системы, способу сборки и стоимости.  Электрический пол делится на такие типы:

  • пленочный инфракрасный пол;
  • стержневой тип;
  • кабельный тип.

Пленочный инфракрасный пол легок в монтировании и укладка такого варианта пола доступна даже непрофессионалу. Инфракрасная пленка укладывается на основание пола, не требует бетонной стяжки и закрепления на поверхности. Благодаря этому, строительные работы осуществляются за очень незначительный промежуток времени. Такой вариант допустимо использовать под различные варианты основного покрытия:

  • доски;
  • ламинат;
  • паркет;
  • линолеум.

Единственным исключением является плитка.

Преимуществом использования такого варианта отопления пола является:

  • нагревание происходит очень быстро, равномерно, имеет высокую теплопроводность;
  • позволяет экономить на электроэнергии, данный вариант обогрева потребляет электричества меньше, чем другие виды;
  • установка такого пола производится за один день, можно переносить и укладывать на новом месте;
  • тип соединения позволяет избежать потерь тепла при перегорании отдельного участка;
  • инфракрасный вариант обогрева пола полностью безопасен, не бьет током.

Но наряду с достоинствами такого варианта, следует отметить недостатки:

  • сложно подключать электричество;
  • укладывать элементы необходимо только на идеально ровную поверхность, во избежание повреждения контактов.

В стержневом варианте карбоновые стержни являются элементом нагрева. Крепятся эти элементы к специальной сетке. Таким образов образуется поверхность, собранная в рулоны. Ширина рулонов предлагается от семидесяти сантиметров до полутора метров, а длина около двадцати пяти метров. Тип соединения элементов – параллельный, что позволяет обеспечить качественное функционирование даже при поломке какого — либо из элементов. Укладывается материал на бетонную стяжку и допускается использованием с любым вариантом покрытия пола: ламинат, линолеум, плитка, доски.

Среди достоинств использования этого варианта можно выделить такие:

  • отсутствие электромагнитного излучения;
  • универсальность применения со всеми видами покрытий пола;
  • параллельное соединение дает возможность применять и отрезать материал на любом участке;
  • интеллектуальная подача тепла – достигается равномерное прогревание площади, с повышением градусов на более холодных отрезках, и с понижением на более теплых.

Среди недостатков данного варианта подогрева выделяются такие:

  • необходимость укладки материала в слой бетона или клея;
  • невозможно повторно применять, так как монтируется на постоянное место.

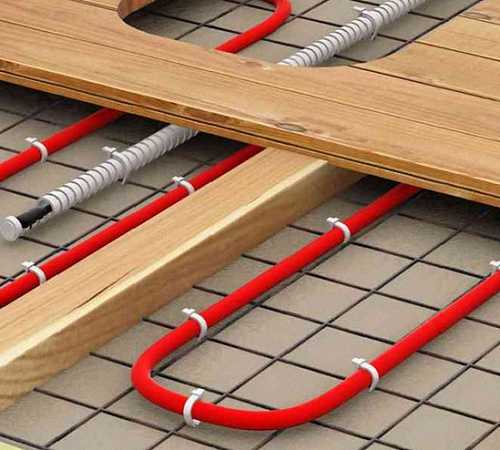

Кабельный тип назван так, потому что в основе теплого пола лежит кабель. По нему проходит ток, который преобразует электороэнергию в тепло. Как подвид, кабель может быть:

  • одножилковый;
  • двужилковый;
  • «интеллектуальный» двужилковый.

Преимуществом такого варианта утепления является:

  • невысокая стоимость;
  • возможность регулировать мощность в зависимости от температуры в помещении;
  • равномерный прогрев воздуха;
  • стяжка функционирует по типу накопительной домашней печи;
  • экономный расход электроэнергии.

К недостаткам можно отнести следующие моменты:

  • медленный нагрев по причине первоочередности нагрева бетона;
  • потребность делать бетонную стяжку;
  • на такой пол недопустимо ставить тяжелую мебель, по причине того, что под нею остаются темные следы, результат перегрева.


Установка теплого пола

Из – за разнообразия существующих вариантов пола с подогревом, варьируются и особенности его сборки:

  • укладывание пола в ряд стяжки, накрытие финишным материалом;
  • укладывание системы обогрева сверху стяжки под плитку;
  • укладывание под материал.

Первый описанный способ предполагает установку теплых полов кабельного типа в любым комнатах квартиры или дома, ванной комнате, кухне, лоджии. Под конструкцией располагается защитный материал от протечек воды и материал для утепления.  При наличии теплого помещения под полом, укладывание системы в стяжку и применение утеплителя не обязательно. Слоя специального клейкого состава и напольного материала будет достаточно для защиты нагревательных компонентов.

Устройство электрического теплого пола

При отсутствии в помещении других источников тепла, кроме пола с подогревом, то целесообразно будет использовать кабельный вариант напольного покрытия. Его мощность будет позволять прогревать помещение. Пленочный вариант также обладает достаточной мощностью, но этот тип обогрева может применяться в местах с нормальной влажностью.

Для дач, коттеджный домов предпочтительно будет использовать кабельный и стержневой вид теплого пола.

В банях, ванных комнатах из- за повышенной влажности не рекомендуется использовать пленочный вариант пола с подогревом. Но если вы настроены на такой вариант, это исправимо с дополнительным использованием гидроизоляции. Такой вариант заставит потратиться на дополнительную сумму.

Что кабельные, что стержневые полы, не боятся избыточной влажности и это делает их часто используемыми.

Не все типы напольного покрытия совместимы с использованием пола с подогревом. Рассмотрим варианты и результат контакта:

  • ковролин – позитивно переносит подогрев, наиболее оптимальный результат при контакте с инфракрасным пленочным теплым полом;
  • пластиковая плитка – крайне негативно реагирует на подогрев, приобретает блеклый цвет, желтеет, появляются трещины;
  • ламинат – прекрасно переносит подогрев при использовании любого вида подогрева;
  • дерево – переносит подогрев нормально, но от перепадов температуры может терять свои свойства, рассыхаться, скрипеть, трескаться;
  • линолеум – крайне отрицательно реагирует на подогрев, портится и деформируется;
  • кафель, керамогранит – самые некапризные материалы, хорошо переносит любые виды подогрева.

В использовании пола с подогревом существует масса преимуществ. В каждом помещении можно установить электрический пол, необходимо только ответственно подойти к выбору вида подогрева.

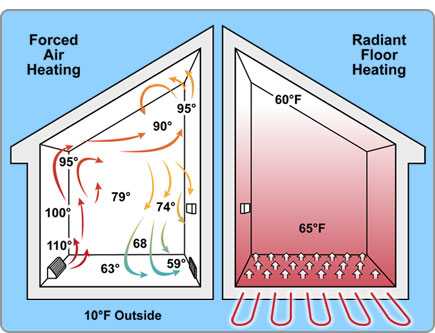

Принцип работы электрического теплого пола строится на преобразовании электрической энергии в тепловую, что дает возможность обогревать поверхность пола и помещение.

Электрическое теплое напольное покрытие на кухне позволяет подогревать комнаты при любом покрытии пола. Правила монтирования требуют соблюдения техники безопасности, установки дополнительных приборов, позволяющих заземлять конструкцию.

Электрический теплый пол в частном доме при отсутствии дополнительного отопления требует использования мощной электропроводки. Расход на оплату электроэнергии увеличится, но проживание в комфортных условиях того стоит.

Недостатки электрического теплого пола

Теплые полы помогают решить вопрос с обогревом, помогают создавать комфортные условия для проживания. Но наряду с достоинствами, стоит отметить и недостатки электрического теплого пола:

  • использование такого варианта обогрева существенно повышают месячный расход на оплату электроэнергии;
  • существует опасность удара током, особенно при намокании поверхности после купания, стирки и подобное;
  • необходимо приобрести дополнительные системы защиты – модуль УЗО, сделать надежное заземление;
  • оказывается электромагнитное воздействие на человека, что отрицательно влияет на самочувствие человека;
  • некоторые виды напольного покрытия страдают от контакта с подогревом;
  • установка обогревательной системы напольной поверхности может уменьшить высоту помещения;
  • требуется мощный электросчетчик и электропроводка.

Монтаж электрического теплого пола

Для монтирования электрического теплого полового покрытия понадобится материал и инструменты для работы. Можно сгруппировать такой список требующихся предметов:

  • конструкция теплого пола;
  • соединительные провода;
  • терморегулятор;
  • крепь;
  • температурный датчик;
  • система защиты;
  • кабель для заземления.

До того, как укладывать элементы системы, следует сделать набросок на черновике. При планировании следует взять во внимание даже расположение мебели, бытовой техники, нагревательный систем. Эти зоны не должны граничить с нагревательным проводом или пленкой. С учетом всех нюансов на бумаге получится непонятная геометрическая фигура. Учитывая места обхода мебели, быттехники, будет производится монтирование пола с подогревом. Каждая отдельная комната требует независимого регулятора и блока питания.

Электрический теплый пол своими руками

Обязательно до укладки провода необходимо протестировать его сопротивление и сравнить с показателями паспорта. Допускается расхождение в десять процентов. Монтаж производится двумя путями:

  • прикрепление к армирующей сетке;
  • специальными крепежными лентами.

В бане, ванной комнате, в прачечной установка теплого пола требует соблюдения правил безопасности: обязательна установка модуля УЗО и заземления. Не стоит экономить время и деньги при проведении таких работ.

Место присоединения кабеля нагревания и проводки следует отметить и запомнить. При возникновении ситуаций, требующих ремонта пола, это поможет быстро добраться до нужного места и осуществить ремонтные работы.

После размещения системы, следует еще раз проверить правильность соединения, работу конструкции. Каждый нюанс необходимо проверить, чтобы потом легко было контролировать работу пола и осуществлять ремонт в случае необходимости.

Монтирование электрического пола собственноручно в жилых помещениях или хозяйственных постройках реальна. Если вы новичок и никогда ничем подобным не занимались, посмотрите видео о том, как установить электрический пол своими руками, в котором подробно рассказано, какие виды теплого пола существуют, как проводить работы по установке, какие основные требования к проведению работ. Результат собственноручно смонтированного пола подарит прекрасный результат и позволит наслаждаться результатом своего труда долгое время.

strport.ru

Как устроить теплые электрические полы своими руками?

Теплые электрические полы в домах приобретают все большую популярность. Полы можно укладывать на кухне, в прихожей, гостиной, санузле, детских комнатах и спальнях. Чаще всего теплый пол обустраивают в детских комнатах, так как дети любят играть на полу, и если пол будет теплым, то риск простудных заболеваний будет минимальным. Застекленные лоджии и балконы, также пригодны к устройству теплого пола, где они берут на себя обязанность обогрева помещения.

Теплые электрические полы своими руками смонтировать не сложно, а полученный результат – огромное удовольствие для всей семьи. Теплый пол можно устроить несколькими способами, с утеплителем или без, на металлическую сетку или монтажную ленту. Сами полы представляют собой коммуникацию состоящую из нагревательного кабеля, где каждый провод упакован в сетку с запланированным шагом укладки.

Подготовка пола, укладка теплоизоляционного материала

Если пол будет основным источником отопления в помещении, тогда использование теплоизоляционного материала просто необходимо. В качестве теплоизолятора чаще всего используют пенополистрол 35 плотности. Толщина материала зависит от материалов находящихся под плитой. Если устройство пола производиться на первом этаже помещения, где нет внизу отапливаемого помещения, тогда толщина утеплителя должна составлять 10 см., помещения с отапливаемым внизу подвалом или помещением 2-3 см.

Пол под материал должен быть предварительно выровнен и обработан грунтовкой глубокого проникновения. Утеплитель стелется на клей или крепится дюбелями.

Расчет кабеля теплого пола

При покупке утеплительного кабеля, нужно учитывать, что нужный эффект будет достигнут только тогда, когда электрический пол будет покрывать 80% поверхности. Предельная мощность на 1 м? приблизительно 200 Вт. Кабель не кладут в местах расположения крупногабаритной мебели и электробытовой техники. Отступ от стен должен быть не менее 5 см.

Подготовка к устройству теплого пола, монтаж кабеля

Теплые электрические полы своими руками начинают укладывать после того, как все подготовительные работы закончены и проделаны штробы на поверхности для установки терморегулятора. Монтажная коробка крепится к месту алебастром, конец трубки отводят на расстояние в 40 см от зоны обогрева. Помните, что труба не должна иметь ни каких резких изгибов и заломов. Конец трубки нужно плотно оклеить изолентой, чтобы раствор стяжки не попал внутрь.

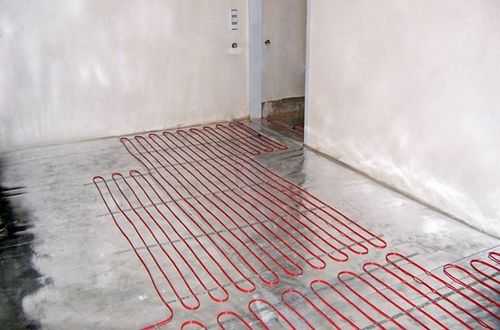

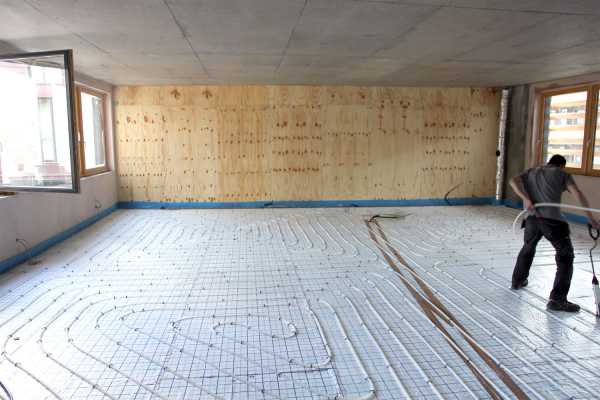

Кабель стелется змейкой при соблюдении определенного шага. Фиксировать кабель можно пластиковыми стяжками к металлической сетке. После полной укладки, проверяется работоспособность коммуникации, зарисовывается схема витков, записывается сопротивление. Когда все в порядке, терморегулятор отключается до окончания всех работ.

Последним этапом устройства теплых электрических полов является стяжка. Раствор делают классический песчано-цементный из пропорций 3/1 с использованием добавок и пластификаторов. Также можно использовать уже готовые смеси в которых уже имеются все необходимые компоненты. Толщина стяжки составляет примерно 4 см. Приблизительно через сутки по полу можно уже ходить, но стелить напольное покрытие рекомендуется не ранее чем через 7-10 дней. Затем можно стелить линолеум, керамическую плитку или ламинат. Ввести в эксплуатацию полы можно только тогда, когда все растворы и клеевые смеси полностью высохнут. Именно поэтому к проверке работоспособности системы нужно отнестись со всей ответственностью, чтобы вы были уверенны, что все работает.

Как видите, устроить теплые электрические полы своими руками вполне возможно и здесь не требуется иметь какие-либо специальные навыки. Но если вы не уверенны в своих силах, тогда лучше обратиться к специалистам, которые сделают свою работу в лучшем виде.

marketer-stroi.com

Монтаж электрического теплого пола. Электрический теплый пол своими руками

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

  • 1) — подготовка места для терморегулятора и датчика пола

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

  • 2) — подготовка поверхности пола к монтажу

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше — стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

  • 3) — укладка изоляции

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

• ВЕРТИКАЛЬНО — по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

• ГОРИЗОНТАЛЬНО — на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см. Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т.п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

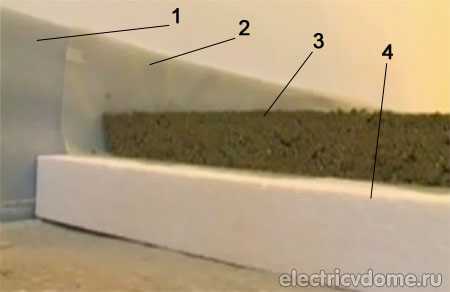

1. Вертикальная изоляция

2. Гидроизоляция

3. Цементная стяжка

4. Горизонтальная изоляция

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

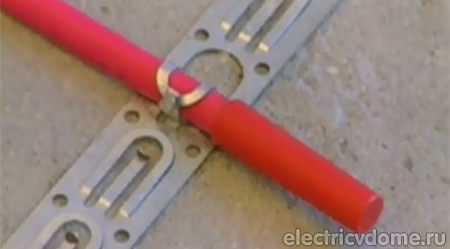

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

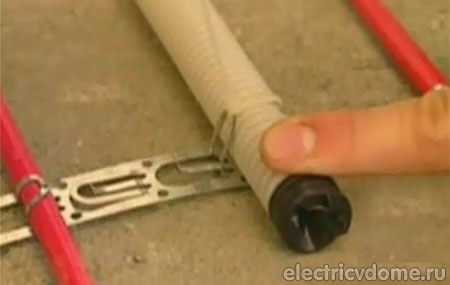

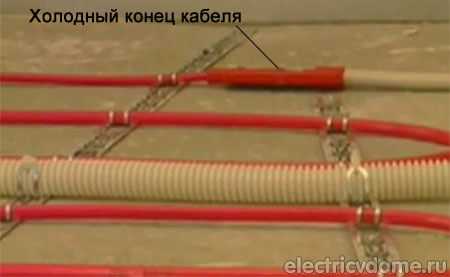

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

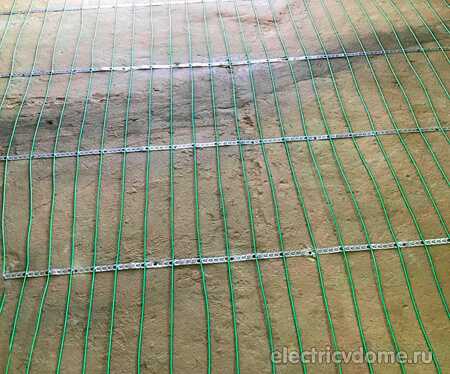

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

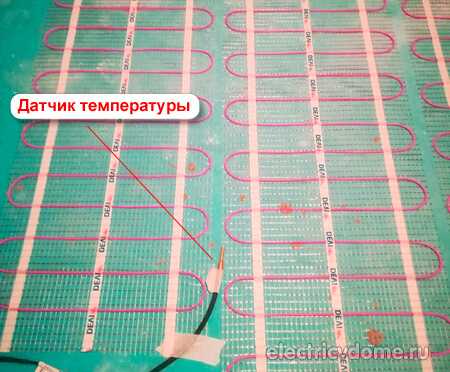

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Установка тёплых электрических полов своими руками

Установка отопления в квартире или доме – один из важнейших моментов при обустройстве. Поэтому подходить к решению этого вопроса стоит со всей серьезностью. Ставшая в последние годы очень популярной система «теплый пол» – универсальна и может подойти в качестве как дополнительного отопления квартиры, так и основного.

Современный рынок предлагает широчайший выбор «теплого пола», и выбрать бывает часто довольно сложно, ведь система достаточно новая, хотя и уже прочно вошедшая в быт. О том, как выбрать электрический теплый пол так, чтобы он полностью соответствовал всем предъявленным требованиям, поговорим в этой статье. (См. также: Тёплый пол на лоджии своими руками)

Важнейшие моменты выбора вида электрического теплого пола

Естественно, что первоначально нужно определиться с видом электрического теплого пола, который хочется установить в своей квартире. Например, электрический кабель устанавливается с помощью стяжки, которая поднимает уровень пола на 3-5 см, так что стоит определиться, приемлемо ли для вас подобное уменьшение высоты помещения, хоть и не на много. В случае отрицательного ответа есть альтернатива – термомат, который отнимает всего 0,5 см высоты помещения. В последнее время на рынке появилась новинка – сверхтонкая пленочная система, которая укладывается прямо под напольное покрытие и не требует смещения его ни на миллиметр.

Конечно, это далеко не все, на что нужно обратить свое внимание при выборе теплого пола. Еще один важный момент – в качестве основного или дополнительного источника обогрева будет использоваться данная система? И дело не в том, что это будет оказывать какое-то негативное влияние на здоровье или безопасность, нет! Просто мощность в первом и втором случае должна быть различной. Если теплый пол – единственный источник тепла, то мощность должна быть не ниже 140-160Вт, в другом же случае – не более 120 Вт.

Совет. В помещениях типа ванной комнаты, кухни, детской, прихожей требуется кабель меньшей мощности, чем, например, для балкона. (См. также: Теплый пол из металлопластика своими руками)

Выбор напольного покрытия стоит произвести заранее, чтобы определить, какая мощность электрического теплого пола будет наиболее приемлема для применения. Это еще и важно потому, что каждый материал обладает индивидуальной теплопроводностью, поэтому бетонные или каменные полы будут казаться теплее, чем деревянные при одинаковой температуре.

Важно! Расстановка тяжелой мебели в помещении должна быть спланирована заранее, потому что электрический кабель укладывается только по периметру свободной зоны, во избежание его повреждения.

Как рассчитать мощность электрического теплого пола?

На самом деле ничего сложного в подобном расчете нет, а важность данного вычисления крайне велика, так как от этого будет зависеть функциональность проложенного кабеля. Допустим, необходимо установить систему напольного обогрева в качестве дополнительного обогрева на кухне, площадь которой составляет 8 квадратных метров. Учтем то, что место, где будет стоять кухонный гарнитур, не будет входить в расчет площади места для обогрева, то есть около 3 метров квадратных можно свободно исключить. Соответственно, свободное место составляет целых 5 метров. Теперь размер свободного пространства нужно умножить на 110 кВт (это тот параметр, который установлен для системы дополнительного обогрева помещения). Получается 550 кВт — это необходимая мощность электрического кабеля для кухни! Далее остается лишь обратиться в специализированный магазин и указать консультанту, что необходим кабель именно с таким ограничением мощности. (См. также: Как подключить теплый пол своими руками)

Отвечая на вопрос о том, как выбрать электрический теплый пол, осталось лишь рассмотреть момент выбора термостата для управления температурой. В век технического прогресса уже ни у кого не вызовет удивления факт того, что существуют терморегуляторы с запрограммированным управлением, которое можно осуществлять с компьютера, телефона и других устройств. Такая система программирования удобна тем, что есть возможность устанавливать определенный температурный режим на разное время суток, например, минимальный на ночное время и тот промежуток, когда в квартире никого нет, и максимальный, когда необходимо.

Конечно, простые варианты никто не отменял, и они существуют по сегодняшний день. Для желающих поддерживать температуру на одном уровне идеальным вариантом будет термостат с поворотной ручкой.

На заметку. Ручной вариант термостата позволяет экономить электроэнергию в размере 30%, а вот программируемый – на 50%. (См. также: Электрические, водяные и газовые тёплые полы)

Возможна ли установка теплых электрических полов своими руками?

Если вы решили провести самостоятельно такой процесс, как установка электрокабеля для дополнительного обогрева квартиры, то вам просто необходимо знать важнейшие моменты монтажа и планирования. Также данная информация пригодится для тех, кто хочет проконтролировать весь процесс, проводимый профессионалами.

Для того чтобы правильно установить всю систему обогрева самостоятельно, желательно бы проинструктироваться со знающими людьми во избежание неприятных ситуаций, самой минимальной из которых будет нерабочее состояние всей установленной системы.

На заметку. Большинство компаний по установке систем дополнительного обогрева квартиры используют специальные программы, которые помогают установить идеальное соотношение всех элементов системы для определенного помещения. Хотя, в данный момент уже существуют специальные «наборы» для установки системы теплого пола, которые существенно снижают затраты времени на монтаж и затраты денежных средств на установку. (См. также: Подключение термостата тёплого пола своими руками )

Не забывайте о том, что при выборе нагревательного полотна стоит учитывать то, каким способом оно монтируется – с урезанием высоты помещения или без. Лучше всего выбирать вариант без смещения напольной поверхности, однако он в денежном выражении получается на порядок выше своих аналогов.

Установка теплых электрических полов своими руками стала более реальной при поступлении в продажу комплектов, на которых указано, что они подходят для непрофессионального монтажа. В состав данного комплекта, естественно, входит подробная инструкция с пошаговым алгоритмом всех необходимых действий.

Область применения электрических теплых полов

Спектр применения таких систем достаточно обширен, но наибольшей популярностью пользуется электрический теплый пол в ванной. Это обусловлено тем, что в таком помещении с повышенной влажностью это будет идеальным решением проблемы застоя влаги в воздухе, препятствуя образованию плесени, прелости и грибка. Однако сочетание вода-электричество заставляет задуматься – а не опасно ли это для жизни?

Меры предосторожности не помешают никогда, и одним из таких моментов можно назвать предотвращение пожара, который может возникнуть в случае перегрузки электрокабеля. В основном это относится к квартирам, расположенным в домах старой постройки, где система электроснабжения существенно устарела. Специалисты советуют выводить отдельную электролинию на распределительный щиток, чтобы избежать перегрузки.

Важно! Электрический теплый пол в ванной в обязательном порядке должен иметь заземление. Если в доме существует система заземления, то возможно выведение его на основную шину щита распределения.

Не стоит забывать и о том, что важной частью установки в таком помещении является устройство защитного отключения. Ведь любой неисправный электрический прибор при контакте с водой может очень сильно ударить током человека, а УЗО в данном случае отслеживает точку перебоя в питании и автоматически отключает неисправный прибор. Можно сказать, что в определенных ситуациях данный прибор способен спасти жизнь, и на этом экономить не стоит.

На заметку. Сейчас существуют УЗО, что можно монтировать не только на распределительном щитке. Очень удачный вариант – розетка с встроенной системой защиты или вилки УЗО. Наверное, не стоит напоминать о том, что самостоятельная установка системы обогрева в таких помещениях просто недопустима – даже не все профессионалы имеют допуск к таким видам работ, поэтому рисковать своей жизнью лучше не надо.

Вообще система дополнительного обогрева рассчитана на такие помещения, поэтому все необходимые меры безопасности соблюдаются уже при изготовлении. Например, кабель оснащен двухслойной изоляцией, которая предотвращает коррозию металла, оберегает от механического повреждения, исключает нагрев или расплавление при нагревании. Поэтому если при монтаже такая прослойка на кабеле не была нарушена, то опасаться нечего.

Достоинства и недостатки системы теплого пола

Электрический теплый пол в квартире – это здорово! Но, как известно, каждое изобретение имеет свои плюсы и минусы. Достоинства дополнительной системы обогрева дома очевидны:

— В первую очередь – бесспорный факт комфортного нахождения в таком помещении, где можно босыми ногами ступать не на обжигающе холодную поверхность, а на приятное тепло.

— Долговечность и надежность системы. Установлено, что теплый электрический пол прослужит при правильной его эксплуатации более 20 лет.

— Безопасность. Тепло, поступающее в помещение от системы обогрева напольной поверхности, экологически чистое.

— Легкость монтажа и маленький временной промежуток, необходимый для его установки.

— Возможность демонтажа и перекладки в другое место.

— Возможность ремонта.

— Широкий выбор регулировки температурного режима.

Недостатки тоже имеются, и некоторые считаются весьма значительными:

— Естественно, что резко возрастает потребление электроэнергии, что повлечет увеличение расходов.

— Основной недостаток – электромагнитное излучение. Разумеется, что данное излучение происходит в пределах установленной нормы, но, тем не менее, оно есть в небольших количествах, но постоянно.

Совет. Двужильный кабель выделяет меньшее излучение по сравнению с одножильным, поэтому при выборе лучше выбирать первый вариант.

Даже при указанных недостатках (которые в принципе не так существенны) электрический теплый пол в квартире – это действительно то тепло, которое создает в помещение неповторимый уют и комфорт.

otopimdom.ru
