Монтаж солнечных панелей – схема монтажа и подключения панелей, как собрать китайских вариант своими руками

Совет специалистов: для более эффективного использования имеющегося пространства рекомендуется комбинировать виды расположения солнечных панелей. Крепите панели на крыше дома и на специальных наземных фермах.

Произведя монтаж самостоятельно в первый раз у себя, в последующем вы сможете предложить эту услугу другим, а с учетом того, что в настоящее время замечается рост продаж солнечных батарей, это может принести дополнительную «копейку» в ваш карман.

Смотрите видео, в котором подробно показаны этапы установки солнечных батарей:

teplo.guru

Как установить солнечные батареи для дома: видео и советы

Сегодня мы расскажем Вам о том, как установить солнечные батареи для дома своими руками. На самом деле этапы работ по установке панелей или коллекторов, которые используются в современных частных домах для автономного отопления, не слишком трудоемкие. Проблема заключается в том, что нужно правильно расположить устройства на крыше, чтобы они могли функционировать с высоким показателем КПД. Далее мы предоставим к Вашему вниманию пошаговую инструкцию по монтажу, а также наглядные фото и видео примеры!

Существующие варианты крепления

Первым делом поговорим о том, как можно самому устанавливать солнечные батареи в домашних условиях. Существует несколько методов установки, а именно:

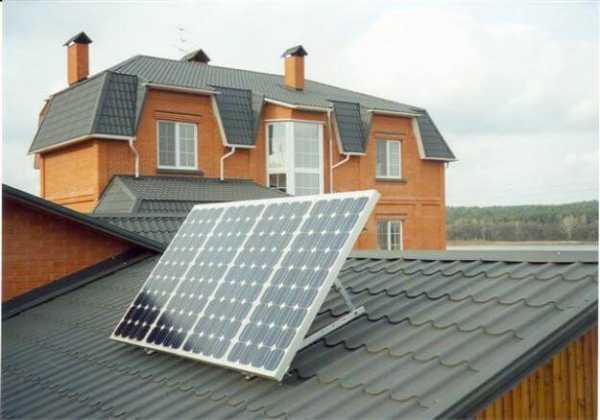

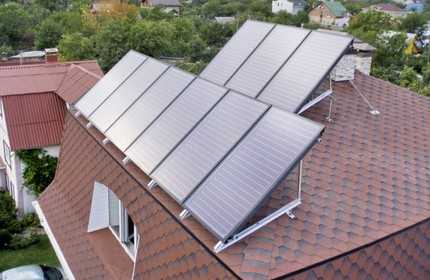

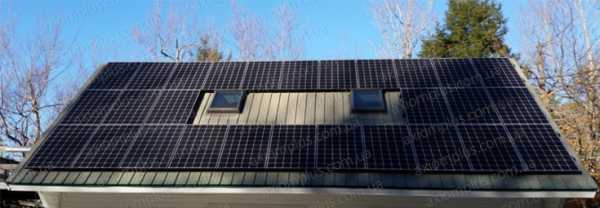

1. На крыше дома со скатом не более 40 градусов. В этом случае можно либо сделать специальную несущую конструкцию из профилей, либо, если угол наклона кровли свыше 30 градусов, установить солнечные панели без кронштейна, как показано на фото ниже (вариант 2).

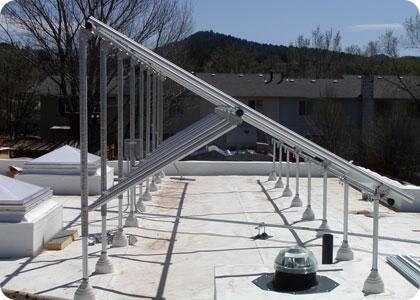

2. На плоской крыше здания. При таких условиях необходимо сделать специальный металлический каркас с наклонной плоскостью для крепления солнечных батарей под углом относительно крыши.

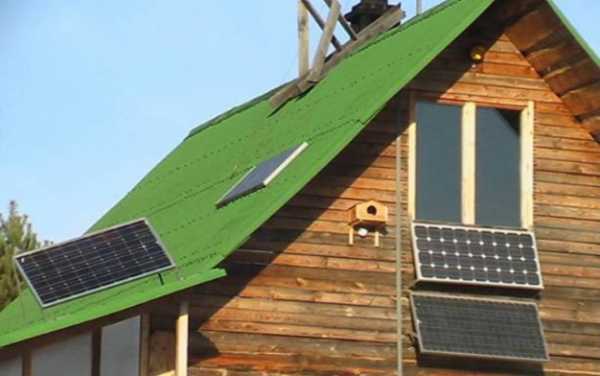

3. На стене. В практике встречается такой способ установки солнечных батарей на крыше крайне редко. Как и в остальных случаях, сначала создается надежная рамная конструкция, к которой и осуществляется крепление. В этом случае батареи также нужно установить под наклоном.

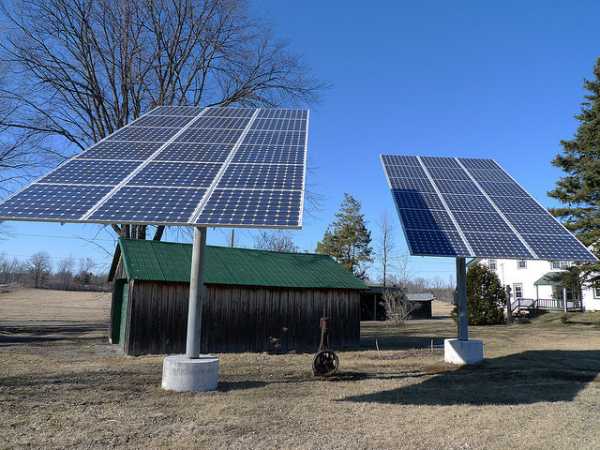

4. В земле на специальной опоре в виде штанги. Такой вариант установки может использоваться в регионах с сильными снегопадами либо если другие варианты монтажа, кроме как на столбах, не подходят.

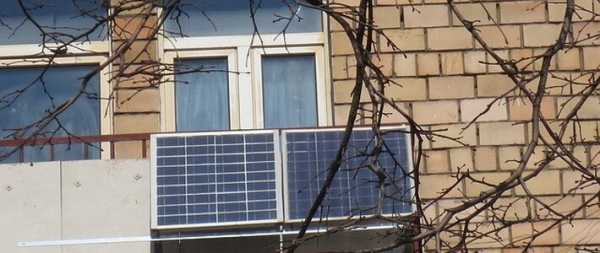

5. На балконе или лоджии. Если Вы решили самостоятельно установить солнечные батареи в квартире, тогда разместить их можно на крыше балкона либо с внешней стороны, как показано на картинках ниже.

Чаще всего в домашних условиях используется первый и второй вариант установки. Сейчас мы рассмотрим, как выполнить монтаж солнечных батарей своими руками и какие нюансы нужно учитывать, чтобы сделать все правильно.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

• Кровля способна выдержать нагрузки от веса рамной конструкции и самой батареи, которую Вы собрались установить.
• Находящиеся вблизи объекты не будут откидывать тень на поверхность батарей. Во-первых, недостаточное количество солнечной энергии снизит КПД устройств, во-вторых, некоторые панели вообще не будут работать, если хотя бы на небольшую часть поверхности будет падать тень. Ну и, в третьих, солнечная батарея может вообще выйти из строя в таком случае из-за так называемых «блуждающих токов».
• Порывы ветра не будут угрозой автономной системе (установленная конструкция не должна представлять собой парусник).
• Вы сможете без труда ухаживать за поверхностью солнечных панелей (отмывать их от грязи, счищать снег и т.д.).

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

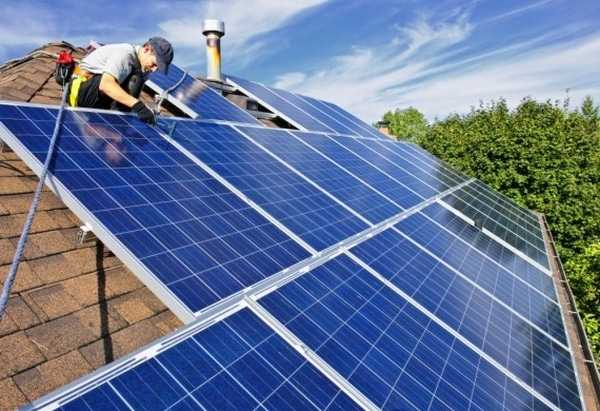

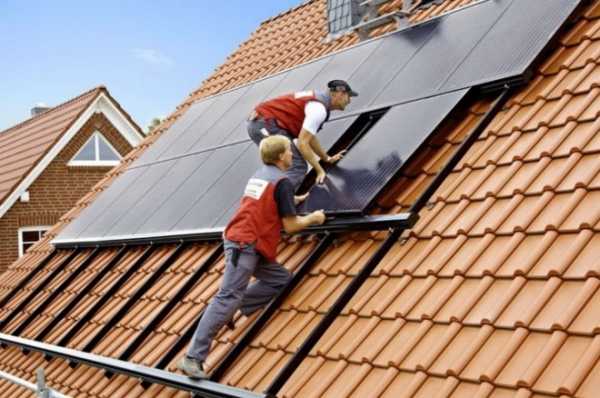

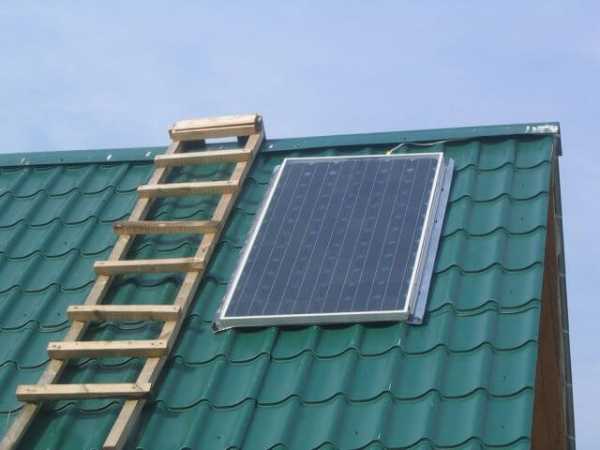

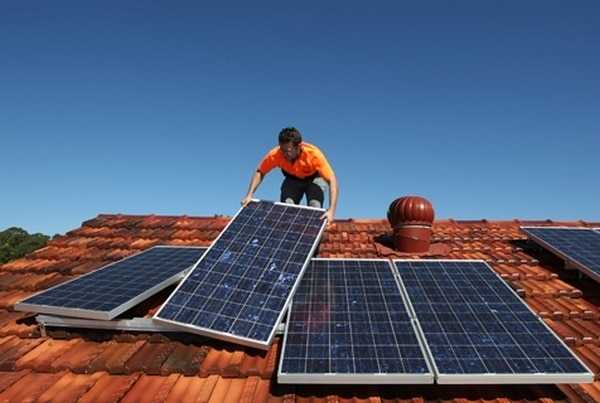

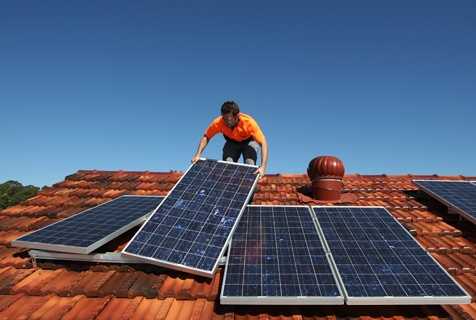

Установка креплений на крыше

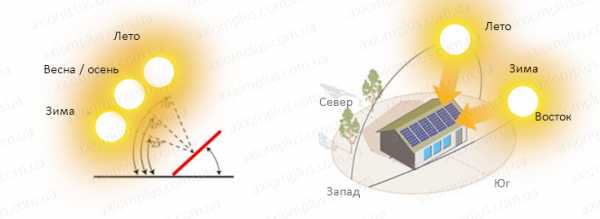

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75. Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать.

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха.

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

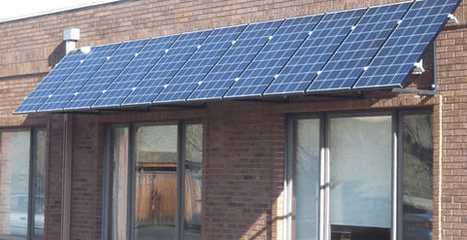

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

samelectrik.ru

выбор места, правила монтажа и размещения

Поиск альтернативных источников электроэнергии возобновляемого типа – это цель многих предприятий. Частные домовладения также способны получать энергию от природных источников при этом, не внося регулярный платеж, так как в услугах централизованного поставщика они просто не будут нуждаться, их система является автономной. Установка солнечных батарей собственными руками на сегодня – не фантастика, а реальность.

Принцип работы

Чаще всего встречается солнечная панель, которая состоит их кремниевых пластин, на них нанесены:

1. На одну бор.
2. На вторую фосфор. На них возникают свободные электроны.

Когда солнечные лучи попадают на пластины, происходит движение частиц, что приводит к образованию электрического тока. Снимают этот ресурс, то есть проводят электропередачу полученной от природного источника тока, припаянными медными полосками. Если установить достаточно количество панелей, то их ресурс получится использовать для большинства бытовых приборов, освещения внутри дома и уличного.

Важно! Чем больше площадь пластин, тем больше энергии требуемого напряжения удается получить.

Если сказать проще, то принцип работы каждой батарейки состоит в преобразовании солнечного света (не тепла) в электрический постоянный ток. Уже с помощью преобразователя тока потребитель получает переменный вольтаж 220 для домашней сети. Полученный ресурс удастся использовать сразу или аккумулировать (накоплять) для будущих нужд.

Виды солнечных батарей

Современные панели на рынке представлены в трех вариантах: тонкопленочные, монокристаллические и поликристаллические.

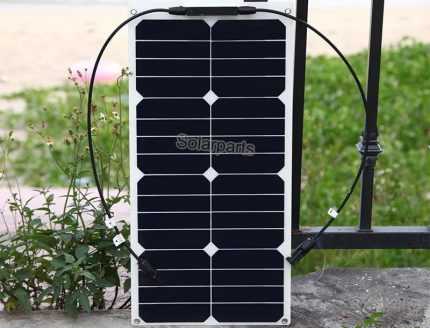

Тонкопленочные

Их основа – это тонкие пленки. Монтировать их можно в любом месте. Изделия защищены от песка и пыли, поэтому панели можно использовать даже в неблагоприятных условиях. По цене тонкопленочные солнечные батареи доступны, но места для расположения требуют большего, чем другие виды.

Если в местности установки преимущественно облачная погода КПД их снижается на 20%. Хотя при этом включение приборов в 220 В и использование ресурса солнечных батарей остается возможным.

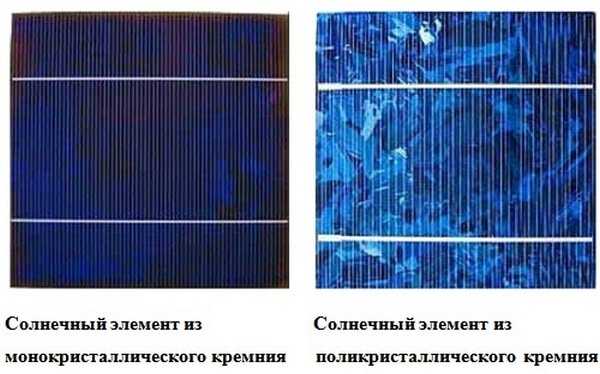

Монокристаллические

Формируют каждый отдельный элемент такого солнечного коллектора элементы-ячейки. Для улучшения изоляции после комплектования их заливают силиконом. Они монтируются на крыше, причем желательно на солнечной стороне. Если это сделать невозможно, то лучше приобрести другой вариант солнечной панели.

Преимущества:

1. Легкость.
2. Компактность.
3. Гибкость.
4. Надежность в эксплуатации.
5. Длительный срок службы.
6. Монтаж удастся провести собственными руками.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Важно! Если солнце не выходит из-за туч подобные батареи перестают вырабатывать электроэнергию вовсе, даже на 1 лампочку не хватит. Это их существенный недостаток

Поликристаллические

В блоках поликристаллических батарей содержатся кристаллы, которые «смотрят» в разные стороны. За счет этого они способны улавливать даже рассеянный свет. Их чаще всего демонстрируют в рекламных материалах и на всевозможных тематических выставках.

Стоимость сравнительно невысокая, допускается монтаж в различных условиях.

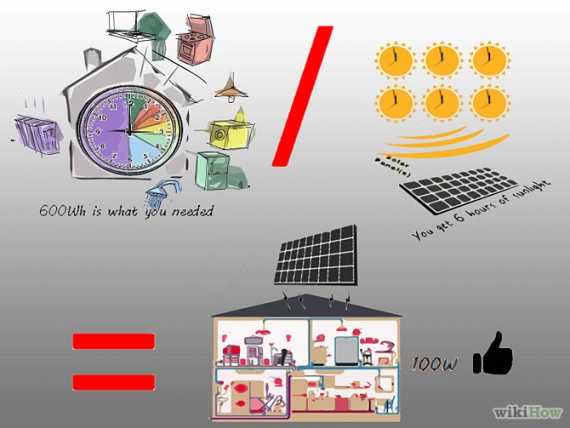

Расчет необходимой мощности солнечных панелей

Первое, что требуется узнать – это среднее энергопотребление в доме за месяц. Помогут платежки за электроэнергию. Исходя из этого, определять, какой процент из общего количества киловатт можно заместить за счет альтернативной энергии.

Для расчета возьмем следующие исходные данные:

• Энергопотребление в месяц 300 кВт/час.
• Батарея мощностью 1 кВт выдает за год 1300 кВт/час. Это около 110 кВт/час в месяц.
• Одна батарея: мощность 250 Вт.

Летом панель выдаст свою номинальную мощность за 6 часов, при условии, что погода солнечная. Для полной компенсации потребуется установка 12 панелей по 250 Вт каждая. Если не получиться приобрести весь комплект, стоит установить хотя бы несколько.

Важно! Использование такой системы возможно для подачи энергии во все бытовые приборы. Часто монтируют для загородных домов.

Собрать самому или с помощью специалистов?

Ответить однозначно на этот вопрос нельзя, так как каждый потребитель исходит из собственных финансовых ресурсов и знаний. Перед тем как приступить к самостоятельному монтажу, требуется изучить теоретические материалы, просмотреть тематическое видео. Также лучше покупать комплект, в котором есть все необходимые элементы: панели, АКБ, инвертор, соединительная аппаратура.

Среди преимуществ монтажа своими руками:

1. Экономия денег – смета собственноручного монтажа меньше в 2–3 раза.
2. Получение опыта.

Но без недостатков не обходиться, ведь есть шанс ошибиться, как результат КПД системы падает. Многие производители не дают гарантию на батареи, если установка проводилась не сертифицированными специалистами.

Что касается обращения к профессионалам, то тут вопрос только в дополнительных затратах. Понести их придется, но в случае некорректной работы батарей, к ним же можно обращаться за устранением недостатков, причем это является гарантийным случаем. Работы проводятся бесплатно.

Где установить?

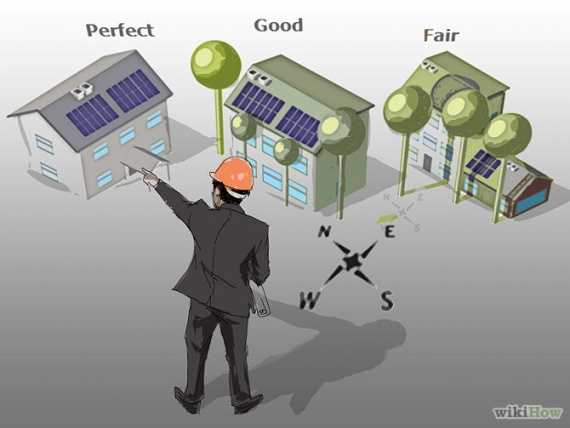

Чтобы использование системы было эффективным, требуется правильно выбрать место, где она будет устанавливаться. В основном – это кровля здания, металлочерепица, профнастил, шифер и т. д. При этом нужно учесть такие особенности:

• Затененность. Это важнейший момент, так как от того будут ли панели в тени других зданий, деревьев будет зависеть их продуктивность, а значит, и количество вырабатываемой электроэнергии. Монтаж в затененном месте может привести к ускоренному изнашиванию, то есть система просто не успеет окупиться.
• Ориентация. Правило – направить каждую панель в сторону солнца. На каждую должно попадать максимально возможное количество солнечных лучей.
• Уклон. Этот параметр зависит от региона проживания. Эксперты дают совет, что угол наклона должен равняться широте. Крепление подбирается такое, чтобы была возможность корректировать угол наклона, делать это нужно в зависимости от времени года: летом угол увеличивать, зимой – уменьшать.
• Доступность для обслуживания. В особом уходе солнечные батареи не нуждаются, но по мере эксплуатации в теплое время года на панелях образуется слой грязи и пыли, зимой снега. В результате происходит снижение продуктивности. Чтобы этого не допустить, требуется очищать от такого налета.

Важно! Батареи зачастую весят не очень много, поэтому значительного увеличения веса конструкции не будет.

Рекомендации по установке солнечных батарей в своем доме

Основная задача в том, чтобы панели давали необходимую эффективность – это правильность монтажа и расположения на крыше, ведь от этого зависит срок окупаемости и рентабельность использования. Устанавливать их нужно согласно представленной ниже инструкции.

Существующие варианты крепления

Методов установки несколько, среди самых распространенных:

1. На крыше индивидуального дома, если скат ее не более 40⁰. Зачастую монтируется специальная конструкция из профилей, желательно на кронштейнах, чтобы была возможность смены угла. Если скат крыши больше 30⁰ крепить можно прямо по кровельному материалу.
2. Если крыша плоская или имеет минимальный угол, потребуется каркас из металла с наклонной поверхностью. В таком случае модули будут размещены под нужным углом.
3. На стене. Подобный вариант практикуется редко. Чтобы элементы закрепить надежно, требуется создать рамную конструкцию, наклон согласно рекомендациям установки должен соблюдаться.
4. На столбах (фермах). В данном случае монтаж производится на штанге, к которой крепится рама и сами панели. Практикуется этот метод в местностях, где часто идет снег и каждый день взбираться на крышу для очистки проблематично.
5. На балконе/лоджии. Модуль вполне можно смонтировать для квартиры. В таком случае часть энергии будет компенсироваться в платежках. Оптимальный способ – на крыше балкона или с внешней стороны конструкции лоджии.

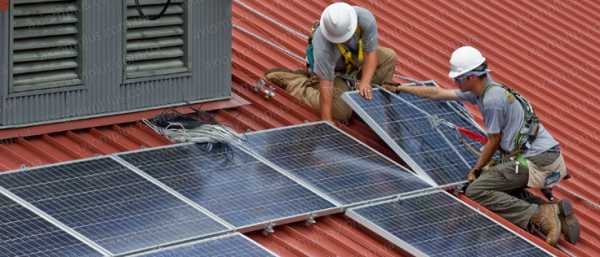

Этапы монтажных работ

Этапы работ зависят от типа выбранного монтажа, при этом важно соблюдать рекомендации по размещению солнечных батарей. Алгоритм при условии расположения на крыше:

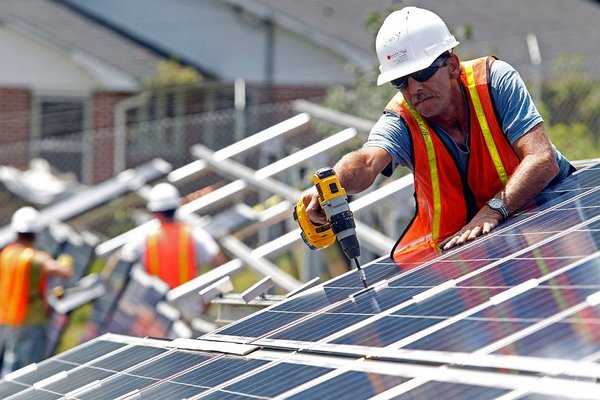

• Монтаж профилей, которые будут объединять в одну систему все панели.
• Закрепление батарей с помощью болтов и их подсоединение.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Важно! Профиля нужно крепить неподвижно и надежно. Подобный вариант поможет рационально использовать участок возле дома, дачи. При этом крыша не будет выглядеть хуже.

Прежде чем реализовывать этот способ нужно убедиться, что кровля выдержит нагрузку профилей и панелей.

Если выбран вариант с расположением на наземных фермах, то этапы монтажа такие:

1. Поиск необходимой по габаритам фермы. Удобнее всего использовать алюминиевые уголки, профиля и собрать самостоятельно.
2. Сборка каркаса – это не будет сложной задачей, как конструктор для взрослых. Чаще всего их делают квадратной формы.
3. Далее, нужно определить место для установки фермы, опять же с учетом рекомендаций.
4. Закрепление конструкции в земле и последующий крепеж самих панелей.

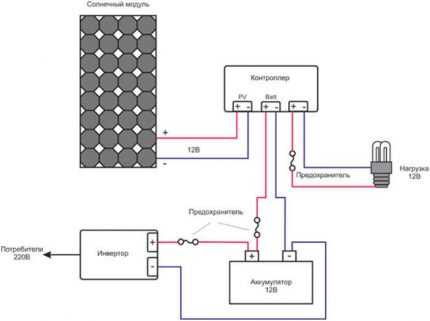

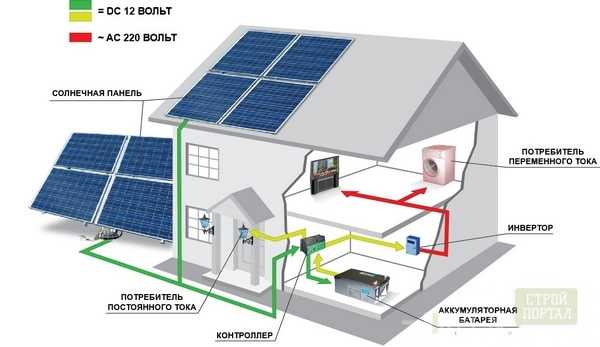

Схема подключения

Схема подключения всей системы предельно простая, если иметь минимальные навыки работы с электроприборами. Панели между собой соединяются последовательно или параллельно в зависимости от нужного напряжения. При этом используется пайка элементов и тщательная их изоляция.

Что касается стандартной схемы, то она параллельная. Ее компоненты:

1. Солнечные панели, собранные в одно целое, подключаются к системе управления уровнем заряда/разряда аккумуляторов.
2. Последняя, в свою очередь, имеет подключения – АКБ и инвертор. В аккумуляторах происходит накопление энергии, когда система не потребляет энергию из батарей, происходит их зарядка.
3. Далее, от системы управления идет провод к инвертору, который и выдает напряжение 220 В на приборы в доме.
4. Если имеются приборы, потребление которых 12 В, то на них может идти подача тока прямо из батарей.

Важно! Прежде чем подключать, следует создать чертеж схемы, которую предстоит реализовать.

Вывод

Использование солнечных батарей – это альтернатива, которая с каждым днем заинтересовывает все большее количество потребителей. Процесс монтажа достаточно понятен и не требует огромных усилий, но многих отталкивает высокая цена системы.

lampaexpert.ru

6 неожиданных факторов которые следует…

Преимущества жилых домов на солнечной энергии очевидны:

• энергия солнца является бесконечной (по крайней мере на ближайшие 5 миллиардов лет, плюс-минус),
• обеспечивает экологически чистую энергию,
• без выбросов парниковых газов, и это может спасти деньги людей на их электрические счета.

В этой статье мы рассмотрим шесть самых важных вопросов, требующих решения, когда вы думаете об инвестировании в установку солнечных панелей. Использование фотоэлектрической энергии является очень зеленым решением и потенциально полезный шаг, но это не совсем так просто, как получать вашу энергию от обычной электросети.

Первым фактором является тот, о котором вы, возможно, и не думали:

1. Обслуживание

Солнечные батареи не имеют движущихся частей. Они являются частью полной стационарной системы. Поэтому, как только они установлены, есть не так уж много причин, что может пойти не так. Практически единственное, что домовладелец должен делать, это сохранить чистые панели. Это важная задача, ведь — слишком много снега, пыли и птичьего помета на панелях может уменьшить количество солнечного света. Накопление на экране пыли может уменьшить количество электроэнергии, произведенной системой на целых 7 процентов.

Этот вид обслуживания нет необходимости делать раз в неделю, однако. Достаточно поливать панели из шланга от одного до четырех раз в год. Для этого не нужно взбиратся на крышу. Шланг с насадкой с земли работает отлично. Если есть строительство в вашем регионе, необходимо чистить панели чаще, чтобы избежать дополнительного накопления пыли строительного остатка.

Кроме этого, время от времени проверяйте, что все части находятся в рабочем состоянии. Кроме этого надо заменять батарейки, но это один раз в десятилетие.

2. Окрестности

Это еще большая проблема, чем некоторые люди понимают. Различные типы панелей-разному реагируют на тень. В то время как поликристаллические панели позволяют значительно сократить выход электроэнергии, то любая часть затенения моно-кристаллической панели остановит производство электроэнергии полностью.

Таким образом, чтобы построить дом на солнечных батареях, необходимо, убедиться, нет ли тени на панель по площади крыши во время солнечных часов в день (как правило, с 10 утра до 2 часов) и предпочтительно в течение всех солнечных часов. Чем больше часов панели подвергаются полному солнечному свету, тем эффективнее будет производство электроэнергии.

Достижение наибольшей эффективности может означать обрезку или полное удаление деревьев на вашем участке. Если ваш дом в окружении высотных зданий, которые блокируют солнце с крыши, это гораздо большая проблема.

3. Инсоляция

То, о чем мы говорим здесь, называется инсоляция — мера того, сколько солнечной радиации упадет на землю в той или иной области в определенный период времени. Это обычно измеряется в кВТ/м.кв./дни, и она покажет вам, сколько солнечного света будет доступно для ваших солнечных батарей, чтобы превратиться в электричество. Чем выше значение инсоляции в вашем регионе, тем больше электроэнергии каждая из ваших панелей сможет генерировать. Высокое значение инсоляции означает, что вы можете получить больше энергии из меньших панелей. Низкое значение инсоляции означает, что вы могли бы в конечном итоге тратить больше для достижения той же выходной мощности.

Значит, вы должны строить свой дом на солнечных батареях на юго-западе, а не на северо-западе?
Вовсе нет. Это просто означает, что вам, вероятно, понадобится больше панелей для достижения той же выходной мощности.

4. Зона покрытия

• инсоляция, которые мы только что обсуждали,
• сколько энергии вам нужно.

Средний дом использует около 900 кВт-ч в месяц, или около 30 кВт-ч в день. Умножьте это на 0,25. Мы получаем 7,5, так что нам нужно 7,5 кВт системы.

Типичная солнечная панель вырабатывает до 120 ватт, или 0,12 кВт в день. Для обеспечения 7,5-кВт, вам нужно около 62 панелей. Одна панель может быть примерно 142 на 64 сантиметров, так что 62-панели будет занимать примерно 65 квадратных метров.

Также следует учесть инсоляцию и сколько часов пик солнечного света вы получаете в день, и также внести коррективы, если вы используете аккумуляторные батареи с панелями. Поэтому лучше всего обратиться к профи.

5. Расходы

Сегодня цены упали значительно. В большинстве районов, солнечные батареи работают около $ 3-5 за ватт. Вы будете платить ближе к $ 3, если вы установите его самостоятельно, а ближе к $ 5, если у вас есть профессионалы, чтобы это сделать. Для панелей 7,5-кВт или 7500 ватт, вы могли бы заплатить от $ 22 500 до $ 37 500 долларов.

Если вам нужно меньше электроэнергии, конечно, число становится ниже. Если вы только потребляете 600 кВт-ч в месяц, или 20кВт/день, вы могли бы установить систему мощностью до 5 кВт., Которая будет стоить ближе к $ 15 000.

Конечно множно частично обеспечивать дом солнечной энергией. Если вы хотите инвестировать в солнечные батареи $ 10 000, вы можете дополнить электроэнергию из сети с 1,5-кВт солнечной системой.

Тем не менее, десятки тысяч долларов за солнечные батареи все еще довольно непомерные расходы — тем более, что это может занять десятилетия, пока эти деньги отобьются обратно.

Хотя на западе уже практикуют аренду солнечных батарей. Там нет авансовых платежей. Домовладельцы платять ежемесячную арендную плату за использование панелей, а компания по прокату владеет ими и поддерживает их.

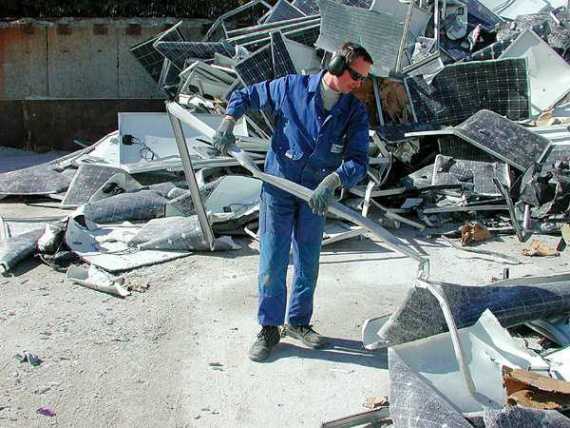

6. Утилизация

Кроме того: существует вторичный рынок фото- и ветроэлектрических установок, на котором уже отработанное оборудование может находить дальнейшее применение.
В странах с переходной экономикой можно использовать уже бывшие в использовании солнечные модули. Благодаря более интенсивному солнечному излучению, эти модули могут вырабатывать больше электроэнергии.
Примером торговли может служить проект SecondSol – онлайн-площадка, на которой проводится купля-продажа отработанных модулей.
Источник: science.howstuffworks.com

Читайте также:
13-летний школьник увеличил производительность солнечных панелей на 50%
3 вида солнечной энергии в домах из соломы

rodovid.me

Схемы монтажа и способы подключения солнечных батарей

Альтернативный источник энергии, роль основного поставщика электротока в котором выполняют солнечные батареи – отличный вариант, обеспечивающий высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать оборудование и правильно произвести монтаж. А сделать это может каждый, даже без привлечения специалистов. Об этом и пойдет речь в нашей статье.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей, и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации изложены в нашем материале. А для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Содержание статьи:

Устройство солнечной батареи

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта фотоэлектрических элементов, основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

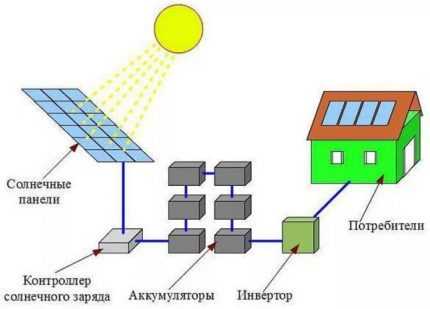

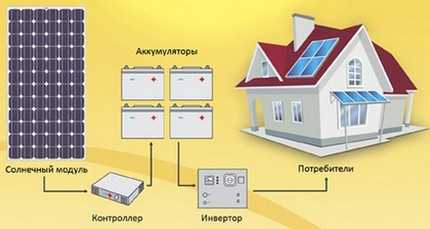

Основными конструктивными элементами системы выступают:

• Солнечная батарея – преобразует солнечный свет в электрическую энергию.
• Аккумулятор – химический источник ток, который накапливает сгенерированную электроэнергию.
• Контроллер заряда – следит за напряжением аккумуляторов.
• Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
• Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
• Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

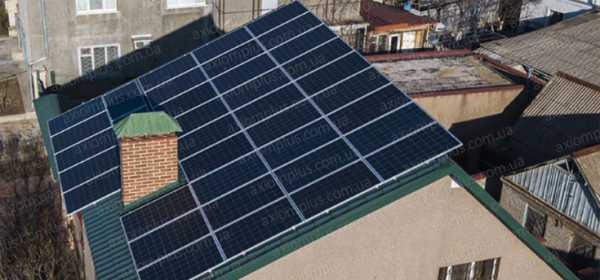

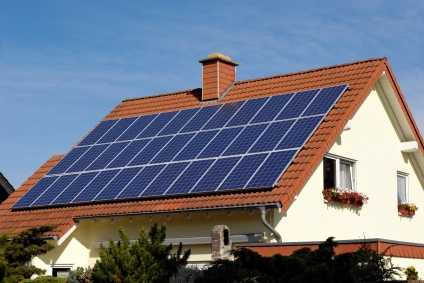

• на крыше загородного коттеджа;
• на балконе многоквартирного дома;
• на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

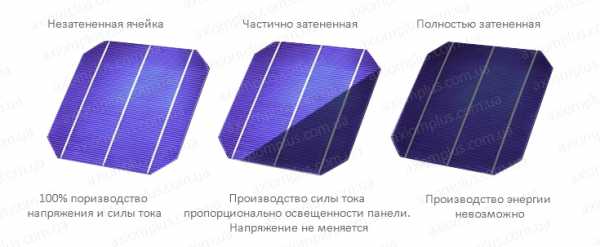

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

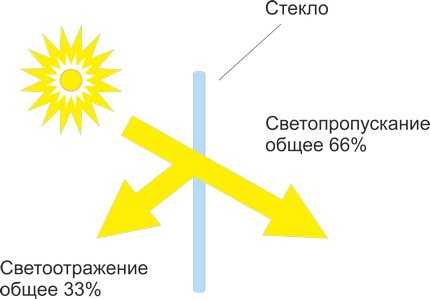

Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

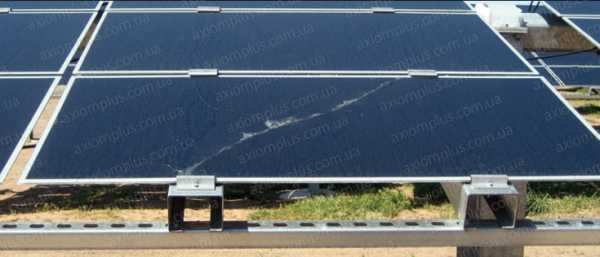

Существует несколько способов фиксации панелей:

• посредством задействования прижимных фиксаторов;
• путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

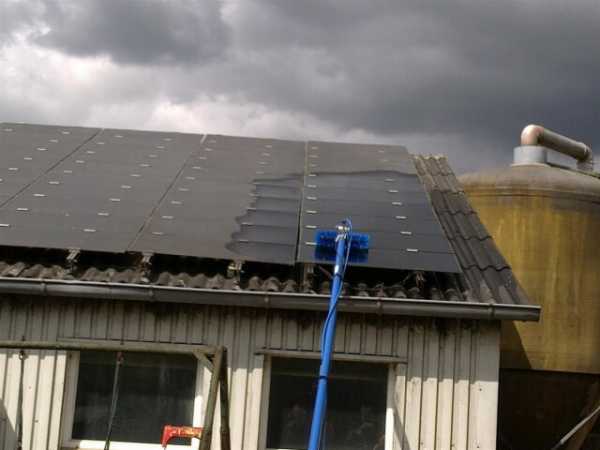

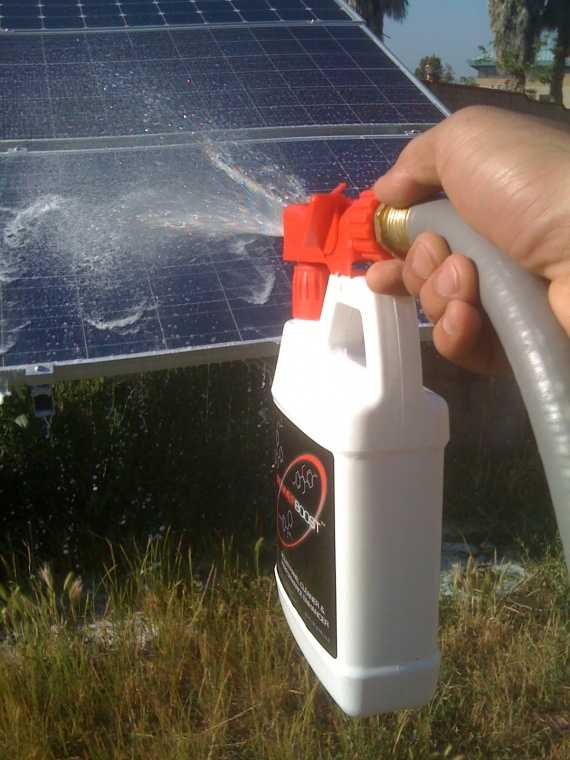

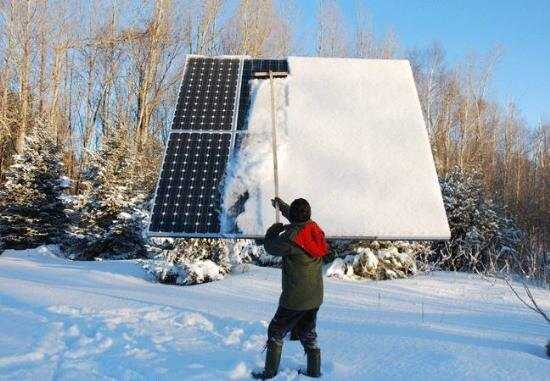

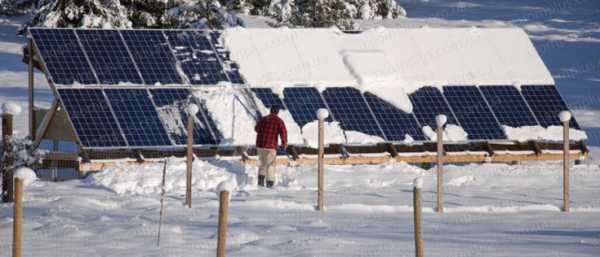

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

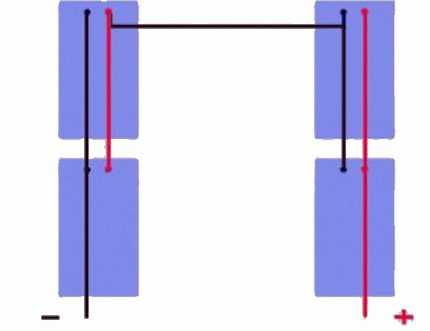

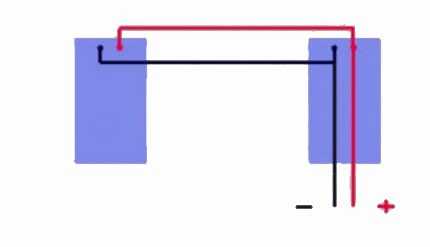

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

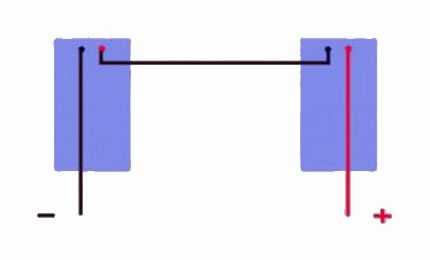

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

• параллельная;
• последовательная;
• смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру. Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток. Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм². Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств. Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора.

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки контроллера, при подключении элементов системы важно соблюдать последовательность.

Монтажные работы выполняют в несколько этапов:

1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
3. К разъемам контроллера подключают нагрузку в 12 В.
4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаячную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм² при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Совмещение гелиоэнергии и стационарной сети

Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

А это может спровоцировать перепады напряжения длительностью до одной секунды.

При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема

Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

• не резервируемая – свет в доме, бытовая техника и пр.;
• резервируемая – аварийное освещение, холодильник, электрический котел.

Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

Несмотря на то, что инверторы вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

Выводы и полезное видео по теме

Авторы видеоматериала, который предоставлен ниже, делятся личным опытом и разбирают нюансы монтажа гелиопанелей.

Пример сборки и монтажа системы заводского образца:

Как правильно установить панели:

Ничего сложного в процессе соединения нескольких панелей с другими элементами системы нет. Но для начинающего мастера, который не собирает ежедневно электросхемы, процесс может стать затруднительным. Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями.

sovet-ingenera.com

Установка солнечных батарей — как «запороть» свой проект |

Размещение солнечных батарей влияет играет ключевую роль. Обычно их устанавливают на крыше, по простой причине — не занимать полезное пространство.

При желании никто не запрещает Вам соорудить прототип промышленной электростанции, и разместить ее на наземном участке. Главное, чтобы она не превышала максимально допустимые зеленым тарифом 30кВт.

Как при наземной установке, так и на крыше дома, необходимо соблюдать технические правила и четкий порядок действий.

Основные рекомендации при монтаже модульных фотопанелей

Прежде всего необходимо спроектировать СЭС в наиболее освещенном участке. Обычно это южная сторона кровли, так как в северном полушарии Солнце всегда находится с отклонением на юг.

Дальше необходимо спланировать угол наклона панелей, чтобы лучи падали на них под прямым углом. В течение года расположение солнца меняется, зимой — оно южнее, летом — чуть ближе к зениту.

Обязательно прочтите про остальные характеристики влияющие на эффективность солнечных батарей.

Если конструкция подвижная, раз в 5-6 месяцев рекомендуется менять наклон панелей, с приближением зимы — приподнимать на 10-15°, а ближе к лету — опускать.

Если конструкция не приспособлена к регулированию угла наклона, лучше выставить оптимальное положение на уровне 33-34° относительно земли.

Учтите, что выставлять панели под углом нужно именно относительно поверхности земли, а не кровли. Если крыша слишком крутая или пологая, для нее создается специальный каркас, компенсирующий наклон. Таким образом выравнивается угол относительно поверхности земли.

Чем острее угол между поверхностью панели и направлением лучей, тем больше потери. Это несложно понять, посмотрев на таблицу потерь КПД:

При незначительном отклонении угла наклона на 5° от оптимального значения потери КПД еще незначительны и такая погрешность допускается. Но не более.

На условия размещения панелей часто влияют географические особенности местности, высота над уровнем моря, ландшафт. Отталкиваясь от этих условий, рассчитывается оптимальное месторасположение.

Как затенение одного участка влияет на всю систему

При планировании позаботьтесь о том, чтобы поблизости с солнечной стороны не было высоких деревьев, столбов или сооружений. В определенное время дня они будут кидать тень на фотомодули, что повлияет на всю систему.

При затенении одного из блоков падает общее напряжение, из-за этого солнечный инвертор получает меньше электричества. Для решения этого вопроса необходимо несколько MPPT трекеров, они меняют характеристики под среднее напряжение.

Например, если у Вас на крыше два блока и один из них менее освещен, то чтобы избежать потерь, необходимо подключить их к отдельным трекерам. Независимые друг от друга блоки будут работать каждый в своем режиме, а MPPT трекер обеспечит максимальную выработку.

Хуже этого частичное затенение одной или нескольких панелей. В таком случае MPPT трекер среагирует и снизит входящее напряжение на инверторе, из-за чего спровоцирует потери электричества. При размещении старайтесь, чтобы весь блок, подключенный к одному MPPT трекеру, освещался одинаково.

Уровень затенения также играет свою роль. Ячейка, оказавшаяся полностью в тени перестанет работать, а затененная частично — будет производить электричество пропорционально уровню затененности.

В инверторах среднеценового сегмента встречаются модели с функцией детекции поврежденных участков батарей. Например, если вдруг одна из ячеек перестанет работать, на корпусе инвертора включится световой сигнал. Так Вы сразу узнаете об аварии и быстрее ее устраните, а СЭС не потеряет выработку.

Если затенения Вам не избежать, спланируйте каркас таким образом, чтобы все освещалось равномерно. Это делается исходя из их количества и места монтажа, а также с учетом технических условий.

Каким должен быть каркас для солнечной электростанции

Солнечная панель — достаточно увесистая. Вот такая фотопанель на 275Вт весит более 18кг. Проект на 10кВт включает 36 таких единиц. Общий вес конструкции составит 655 кг.

Чтобы выдержать такой вес на крыше, нужна прочная, но в то же время легкая конструкция. Обычно его делают из алюминиевых профилей. Сами модули крепятся на стальные скобы через монтажные отверстия. Через них на всю конструкцию выведено заземление.

Из-за того, что такая конструкция не имеет опор и крепится непосредственно к балкам и кровле, все распределяется равномерно с большей устойчивостью и надежностью, чем наземный вариант.

Каркасы для наземного размещения делают из дерева, или комбинируются с алюминиевыми балками. В итоге получается дешевле, но менее долговечно, за счет уязвимости древесины к сырости. Такой каркас ставится на опорах из оцинкованной стали или алюминиевых труб, вкопанных в землю или капитально залитых в бетон.

Главное: высота от земли до панелей должна быть не менее 1м, чтобы зимой не заметало снегом.

Чтобы конструкция была более устойчивой, ее проектируют в длину. Высота, как правило, ограничивается двумя или тремя модулями.

Еще один тип каркаса — это толстостенная опора с солнечным трекером. Рассчитана на то чтобы выдерживать большой вес, но на практике больше 6-8 модулей на нее ставят редко.

Что включает в себя профессиональный монтаж панелей

Обычно на дому солнечные батареи монтируют специалисты с опытом и знаниями, как это правильно делать. Средняя стоимость монтажа по Украине 200$ за 1м2, но она полностью оправдана, так как установка включает целый комплекс услуг:

1. Прежде делается точное определение расположения. Специалисты собирают точные географические координаты дома, планировку крыши и вводят эти данные в программу, определяющую через спутник, на какой участок падает больше всего света. Это промышленная платная технология и она недоступная обычному монтажнику;
2. На основе полученных данных инженер создает схемы и чертежи для проекта;
3. Согласно проекту заказывается персональный каркас с оптимальным наклоном, габаритами, формой, креплениями и т.д.;
4. После изготовления, на крышу устанавливаются металлические балки, на них вешаются, а затем подключаются фотоэлементы;
5. Производится пробный запуск и тестирование электростанции;
6. Предоставляется юридическая поддержка и сопровождение для подключения зеленого тарифа.

На сроки установки влияет сложность конструкции, планировка крыши, габариты и другие факторы выбора панелей. Обычно весь процесс занимает от нескольких недель до пары месяцев, что включает в себя разработку проекта, производство сборного каркаса и монтаж. В любом случае это быстрее и качественней, чем самостоятельное подключение.

Как правило компании по продаже панелей, оказывают и услуги монтажа. Это даёт гарантию качества выполненного комплекса работ, так как исполнитель полностью берет на себя всю ответственность.

При отсутствии знаний и навыков профессиональной установкой — лучше не рисковать оборудованием.

Истина про монтаж «своими руками»

Чисто технически, никто не запрещает самостоятельно установить металлические балки, повесить на них и подключить батареи. Для этого не нужна лицензия или допуск. Но, в таком случае высокая вероятность допущения ошибки при подключении, т.к. фотоэлектрические модули создаются из чувствительных полупроводниковых элементов.

При неправильном соединении одного из кабелей, электростанция не будет работать, в худшем случае — что-нибудь сломается, а это не гарантийный случай, вернуть потраченные средства уже не получится.

Чтобы собрать каркас и повесить на него пару десятков панелей даже у опытных специалистов уйдет 2-3 дня. Наверняка Вы потеряете значительно больше времени, чем бригада монтажников, собирающая сотую электростанцию. А это потерянное время и не выработанные киловатты.

Тяжелым панелям необходим устойчивый каркас, сделанный по чертежам и смонтированный опытными монтажниками. Если он будет недостаточно прочным, то сломается под сильным ветром или залежавшимся снегом. Особенно при наземной установке, где с тыльной стороны будет подвержен порывам ветра, и намётами снега.

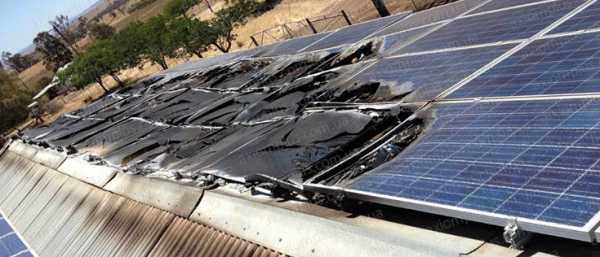

Да и сама установка требует крайней осторожности. Случайный удар или падение панели как минимум может снизить её производительность или вовсе выведет из строя.

А главное, эффективность солнечных панелей явно будет уступать, так как расчеты наклона и оптимального географического направления точными не будут… а скорее «на глаз».

Соответственно выработка будет ниже максимально достигаемого уровня в Ваших технических условиях, и сроки окупаемости существенно растянутся во времени.

Потери могут составить до 30%, а это около 300-400 кВт*ч в год с каждого киловатта мощности системы. Вы потеряете намного больше, чем заплатили бы за стоимость монтажа. Учитывая средний срок эксплуатации от 25 лет, эти расходы полностью себя оправдывают.

Автор: Владислав С.

axiomplus.com.ua

Как правильно произвести установку солнечных батарей?

Энергия солнца – возобновляемая, экологически чистая, бесплатная. По человеческим меркам, она абсолютно неисчерпаемая. Ее использование для освещения и обогрева домов, доказало свою эффективность и безопасность. На энергии Солнца работают крупные промышленные электростанции и мини системы. Монтаж комплекта солнечных панелей для частного дома не составляет большого труда.

Применение

Гелиосистемы применяют для обеспечения электричеством предприятий, отелей, больничных комплексов, дачных поселков, деревень, которые расположены на значительном удалении от ЛЭП либо испытывающих частые перебои со светом. Устройства, работающие на фотоэлементах можно встретить на суднах и поездах.

Гелиосистемы могут выступать вспомогательным и самостоятельным прибором для производства энергии. Их можно подключать совместно с магистральной сетью, ветровым, твердотельным и жидкостным генератором. При одновременном подключении магистрального электричества и установки на фотоэлементах, в первую очередь расходуется ток от фотоэлементов. Если его недостаточно, система начинает отбирать электроэнергию из магистральной сети. Но если произойдет отключение магистрального электричества. Электроэнергия от гелиосистемы также перестанет поступать.

Кроме получения электроэнергии, естественный свет используют для обогрева зданий. В этом случае устанавливают солнечные коллекторы. Их мощностей хватает для нагрева воды до 200 С, а стоимость системы сравнима с ценой не самого качественного электрического водонагревателя, который потребляет огромное количество электричества, а нагревает от силы до 98-100 С. Преимущества коллекторов по сравнению с иными системами неоспорима:

• работают на бесплатной энергии
• экологически чистые
• не требуют тщательного ухода
• безопасные
• мощные
• сравнительно не дорогие

Где устанавливают солнечные батареи?

Лучше всего установку солнечных батарей производить на крыше дома или опорной наземной конструкции. Также существует вариант крепления модулей на фасад дома. Монтаж на фасад солнечных панелей возможен, если стены имеют достаточный запас прочности, т.е. необходимо правильно рассчитать несущую способность. При этом установка светоулавливающих солнечных панелей производится с той стороны, где на нее падает больше всего света. Для северного полушария, это обычно южная сторона. Все модули крепятся под углом к горизонтали. Универсальным считается величина угла в 45 градусов, оптимальным – значение, равное широте, в которой находится объект с корректировкой: +12 градусов зимой и -12 градусов летом. Необходимый угол наклона солнечной батареи можно узнать, воспользовавшись онлайн – калькулятором.

Наиболее эффективны гелиосистемы в южных регионах, где количество ясных дней максимально, но и в северных широтах они успешно применяются. Для получения равной выходной мощности на севере необходима установка большего количества батарей.

Важным фактором является отсутствие затененности. При попадании тени на рабочую поверхность, ее КПД может значительно снижаться, а производительность монокристаллических модулей падает до нуля. Кроме того, затененные, подключенные модули могут прийти в негодность из-за блуждающих токов. Поэтому, при выборе места, где будут монтированы фотоэлементы, учитывают расположение соседних построек, их высоту и тени, которые сооружения отбрасывают в течение дня. Расположение деревьев также важно. Кроме теней, на элементы рабочей поверхности не должны падать плоды, ветки, листья и иные предметы. Это может вывести оборудование из строя.

Если вы решились на установку солнечных батарей, позаботьтесь о том, чтобы они располагались в доступном месте. При загрязнении рабочей поверхности, данные приборы перестают выполнять свою функцию. Чтобы они работали нормально, необходимо регулярно очищать от загрязнений и снега. Поэтому располагаться модули должны так, чтобы их можно легко очистить. Для этого применяют специальные средства и промывают из шланга, используя соответствующую насадку.

Можно ли установить солнечные батареи самостоятельно?

При наличии навыков по строительно-монтажным работам и элементарных знаний по подключению электроприборов, монтаж стандартных солнечных панелей не составит труда. Однако, если есть сомнения в своих силах, лучше обратиться к специалистам. У них есть все необходимое, включая страховочное оборудование для высотных работ (крыша дома, установка на фасад на большой высоте и т.д.)

Главное преимущество профессионального монтажа в том, что специалисты не только знают, как правильно установить солнечные батареи, но и в случае порчи оборудования, они будут переделывать работу за свой счет. Если самостоятельная установка солнечных батарей закончится повреждением оборудования, расходы уже никто не компенсирует.

Подготовка к монтажу гелиосистемы

Обычно монтаж солнечных батарей не сложен, но установка требует некоторой подготовки. Оснащение дома гелиосистемой начинается с создания проектной документации. Здесь есть два варианта.

1. Обратиться в компанию по продаже и установке гелиосистем, которая составит план того, как оптимально установить солнечную батарею и рассчитает необходимое количество модулей.

2. Сделать все необходимые расчеты и чертежи самостоятельно.

Последний вариант требует некоторых временных затрат, но экономит деньги.

1. Прежде всего, определяют место монтажа.

2. Если это крыша – измеряют угол наклона.

3. Проверяют отсутствие затененности в течение светового дня.

4. По справочнику находят среднегодовую и среднесезонную инсоляцию данного региона.

5. Определяют, сколько электричества в среднем необходимо получать от персональной электростанции.

6. Выбирают вид солнечной панели. Они бывают:

• тонкопленочными;
• на монокристаллах;
• на поликристаллах.

7. Вычисляют необходимое количество модулей, исходя из мощности одного модуля. Если одна панель дает 0,5 В, для получения 18 В энергии, необходимо 36 штук.

8. Узнают несущую способность крыши или фасада и вес панелей. Последнее можно узнать в компании, где планируете закупать оборудование.

Установка солнечных батарей на крыше частного дома зависит от конструктивных особенностей крыши.

• На крыше, угол наклона которой более 40 градусов, модули располагают на кронштейнах под углом, равным географической широте, в градусах.
• На плоских крышах панели также фиксируют на кронштейнах, обеспечивающих наклонное положение рабочих поверхностей. Горизонтально их размещать нельзя. При таком расположении их будет постоянно засыпать снегом и пылью. В результате, система не будет вырабатывать электричество и может сломаться.
• На кровле, с углом наклона 30 градусов, модули крепятся без кронштейна. Между панелью и крышей оставляется зазор для отвода тепла. Зазор получают, прикручивая панель на алюминиевый профиль.

Установка на земле подразумевает использование опор из нержавеющего профиля. При этом батареи должны располагаться не ниже, чем в полуметре от поверхности земли в регионах в относительно теплыми и малоснежными зимами и в метре – в районах с холодными зимами и обильными снегопадами. Опоры могут снабжаться поворотным механизмом, а сами панели — датчиками освещенности, благодаря чему они поворачиваются вслед за солнцем.

Параметры профиля (каркаса) зависят от веса панелей. Чем больше мощность, тем она больше и тяжелее. Для ориентировки:

• фотоэлементы мощностью от 30 до 120 Вт требуют профиль 30х20 мм
• элементы, выдающие мощность от 80 до 220 Вт нуждаются в профиле 35х35
• при мощности от 160 до 220 Вт – 50х35 мм

Монтаж

Монтаж солнечных батарей на крышу начинают с сооружения каркаса. Для этого применяют алюминиевый профиль. Также можно купить готовые алюминиевые рамы либо каркасы.

Если вы решили изготовить каркас самостоятельно, в раме из профиля просверлите отверстия под крепежные элементы. Внутреннюю поверхность уголка покройте силиконовым герметиком. Его наносят равномерно, без промежутков и значительных утолщений. Туда укладывают лист прозрачного поликарбоната, оргстекла или стекла с антибликовым покрытием, прижимают и прикрепляют к профилю метизами. Силикон должен полностью просохнуть. Непросохший состав оставит на листе из прозрачного материала разводы из-за испарения некоторых фракций. Такая конструкция обеспечивает высокую жесткость и надежное крепление модулей.

В качестве метизов используют специальные фиксаторы либо болты, которые крепят через отверстия в рамках панелей, просверленных на заводе. Если вы воспользуйтесь саморезами или просверлите рамки фотоэлементов самостоятельно, оборудование утратит заводскую гарантию.

Далее каркас закрепляют на крыше. Если кровля покрыта черепицей, в местах крепления каркаса черепицу сдвигают, прикручивают профиль, возвращают черепицу на место. На готовый каркас метизами прикручивают панели, каждую в четырех точках.

В стандартном проекте для сборки батареи используют 36 элементов. Размер готовой рамы 83,5Х69,0 см. Закрепляя, оставляют зазор в 3-5 мм. Это необходимо для сохранения целостности конструкции, поскольку под воздействие температурных перепадов происходит термическое расширение/сжатие каркаса.

Деревянный брус для изготовления рамы не используют ввиду недостаточной влагостойкости и долговечности.

Как подключить солнечную батарею?

Гелиосистема состоит из:

• панелей на фотоэлементах
• контроллера заряда
• аккумуляторных батарей (1 или более)
• инверторов
• соединительной проводки

Разные производители поставляют оборудование в различной комплектации. Как правило, контроллеры, инверторы, аккумуляторы, а иногда и проводку приходится приобретать отдельно.

Схема подключения солнечных панелей следующая.

1. Медным кабелем соедините аккумулятор и контроллер (плюс с плюсом, минус с минусом).

2. Присоедините к контроллеру фотоэлемент (плюс с плюсом, минус с минусом). При подключении нескольких модулей, соберите цепь последовательную (увеличивается суммарное выходное напряжение), параллельную (увеличивается суммарную выходную мощность) либо смешанную (повышаются оба параметра).

Схема подключения последовательно соединенных солнечных батарей: «+» первой панели подключите к «-» второй, «+» второй к «-» третьей и т.д. Выводные провода будут от «+» первой и «-» последней панели.

При параллельном, соединяйте «+» первого элемента с «+» второго, «-» первого с «-» второго и т.д.

При смешанном, соберите группы из параллельно соединенных элементов, затем группы соедините последовательно. В группах должно быть равное количество модулей.

3. Соедините инвертор с аккумулятором (плюс с плюсом, минус с минусом).

Порядок подключения нарушать нельзя. Это может привести к поломке контроллера.

Последнее время стоимость гелиосистем снижается. Это дает хорошие надежды, что в скором будущем доля экологически чистой энергии значительно возрастет. Энергия Солнца уже играет весомую роль среди возобновляемых источников энергии и продолжает набирать популярность.

svetuvas.ru
