Хорошей особенностью нагреваемого пола с жидким теплоносителем является то, что его можно монтировать, используя уже существующие коммуникации, например системы магистрального отопления.

При этом обогрев помещений можно делать как комбинированным, то есть с одновременным использованием отопительных радиаторов и системы трубопроводов в полу, так и исключительно с использованием только трубопроводной системы нагреваемого пола.

Теплый пол своими руками

Единственный, но очень важный нюанс, который необходимо учитывать при подключении системы нагреваемого пола к магистральному отоплению – это вопрос расхода воды. Дело в том, что в многоквартирных домах магистральные каналы отопления заходят в дом, проходят по всем квартирам, а затем выходят из него.

Существуют так называемые трубы прямого и обратного потока. Если вы подключите систему нагреваемых водой полом к магистральной трубе прямого потока, то на отопление вашего помещение будет расходоваться значительное количество тепловой энергии.  Следовательно, ваши соседи могут почувствовать дискомфорт от не очень горячих батарей, что вряд ли добавит вам популярности в подъезде.

Рекомендуется подключать системы нагреваемого пола к магистральному отоплению только на трубы обратного хода. При этом чем ближе ваше помещение будет находится к окончанию цикла труб отопления – тем меньше недовольства будет у ваших соседей.

Впрочем, если вы намереваетесь обогревать нагреваемым полом небольшое помещение – например хорошо утепленную лоджию в несколько квадратных метров, то общими теплопотерями можно и пренебречь.

Подготовительный этап

Первым этапом ваших работ по созданию системы водяного нагрева пола от отопления должно стать составление проекта. Возьмите лист миллиметровой бумаги и начертите на нем схему вашего помещения. Отметьте места входа и выхода труб подвода воды, а также рисунок укладки трубопроводных контуров отопительной системы пола.

Необходимые материалы

Подключение водяного обогрева пола небольшого помещения к магистральному отоплению не требует больших затрат.

Вам необходимо запастись:

  • -трубами для водяного отопления.

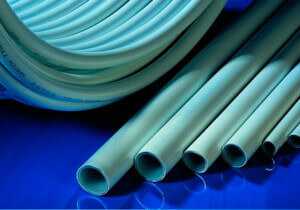

Трубы для водяного отопления — фото

-узел подключения, состоящий в свою очередь из:

  • Клапана радиатора:

Клапаны для радиатора

  • Терморегулятор.

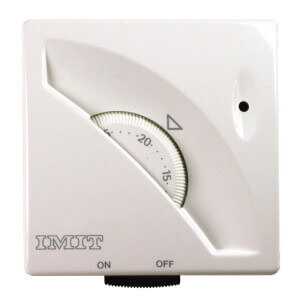

Механический регулятор температуры — фото

  • Вентилей, перекрывающие поток воды.

Вентили для теплого пола

  • И фитингов для соединения трубопроводов.

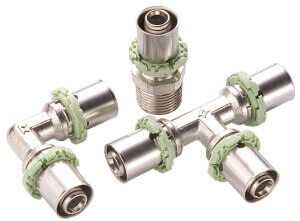

Фитинги для соединения трубопроводов

Впрочем, соединительный и коллекторный узел можно приобрести уже в сборе, что значительно облегчит вам труды по его монтажу.

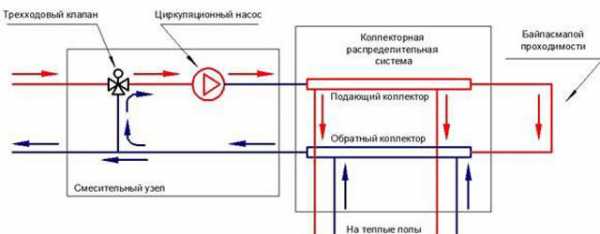

Принципиальная схема монтажа обогреваемого водяного пола от отопления приведена на рисунке

Схема монтажа теплого пола

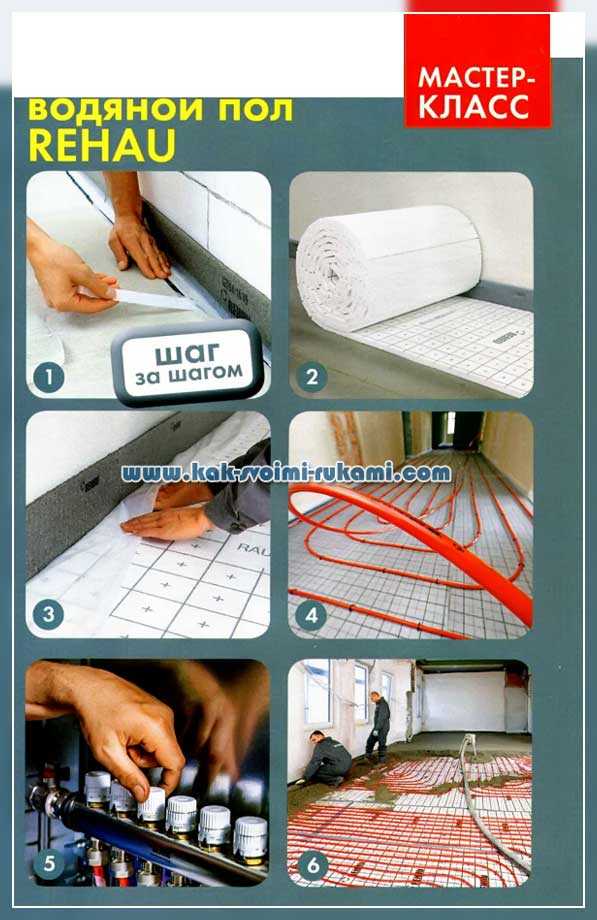

Алгоритм создания системы нагреваемого пола

На первом этапе строительства вам будет необходимо смонтировать шкаф водяного коллектора.

Монтаж шкафа водяного коллектора

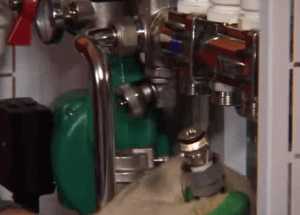

Соберите соединительный циркуляционный узел. В его задачу входит регулирование потока теплоносителя, поддержание его заданных параметров, исключение случаем повреждения системы из-за перепадов давления.

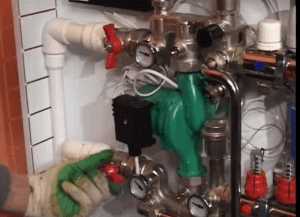

Сборка циркулярного узла для теплого пола

Затем соедините и осмотрите коллекторный блок. В его задачи входит распределение потока теплоносителя по отдельным нагревательным контурам. Для большого помещения рекомендуется создание нескольких нагревательных контуров. В коллекторном блоке имеется подающий и обратные коллекторы, на которых монтируются расходомеры и запорные клапаны. При необходимости в клапанах могут быть установлены электрические сервоприводы, регулирующие силу потока воды.

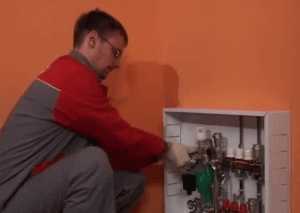

Собранная конструкция устанавливается в коллекторный шкаф. С системой магистрального теплоснабжения он соединяется через шаровые краны.

Установка циркулярного узла в коллекторный шкаф

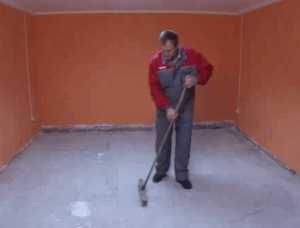

Тщательно уберите помещение, в котором вы собираетесь монтировать нагреваемый пол. При  необходимости – пропылесосьте.

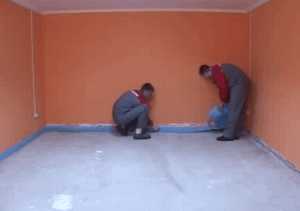

Убираем помещение перед установкой теплого пола

Проверьте уровень поверхности пола. Он должен быть строго горизонтальным.

Проверяем поверхность пола

После подготовки пола разложите вдоль периметра стен демпферную ленту. Она предохранит стяжку от возникновения трещин при тепловой деформации.

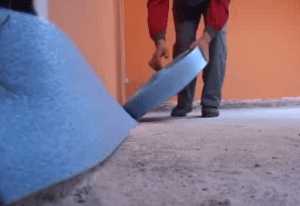

Укладываем демпферную ленту

Кроме того, демпферная лента уменьшает потери тепла через стены. Лента должна выступать над поверхностью будущей стяжки и финишным покрытием.

Укладываем демпферную ленту

Укладка демпферной ленты

Если ваше перекрытие может увлажняться снизу – разложите на полу гидроизоляционный и пароизоляционный материал, например плотную полиэтиленовую пленку.

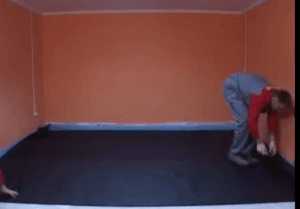

Гидроизоляция пола — фото

Поверх разложите пенополистироловые плиты, которые одновременно будут выполнять роль тепловой изоляции и будут служить опорой для трубопроводов.

Укладываем пенополистироловые плиты

Для улучшения качества пола возьмите плиты, которые соединяются пазами по краям.

В соответствии с выбранной схемой раскладки разместите на плитах трубопровод водяного отопления пола.

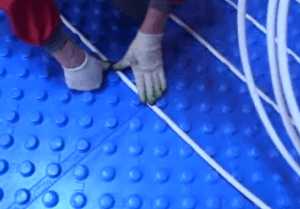

Укладываем трубы водяного теплого пола

Для изгибания трубы воспользуйтесь специальной пружиной, в которой размещается трубопровод.

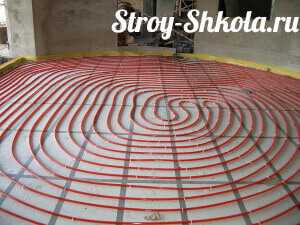

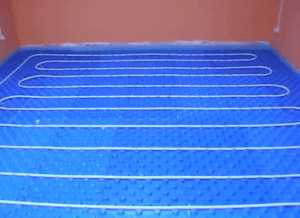

Вот так выглядит уложенный трубопровод теплоносителя

Подключение трубопроводов к водяному коллектору

Отрежьте трубу механическими ножницами.

Отрезаем трубу ножницами

С помощью калибратора снимите с торца трубы фаски

Установите обжимной соединитель на торец трубы

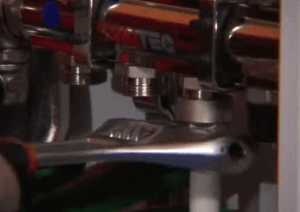

Присоедините трубу к коллектору и затяните конструкцию ключом

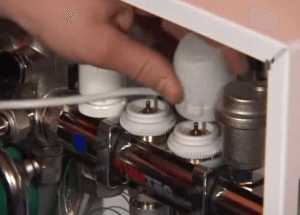

На коллекторы можно установить специальные сервоприводы

Которые могут дистанционно регулировать поток горячей воды через терморегулятор.

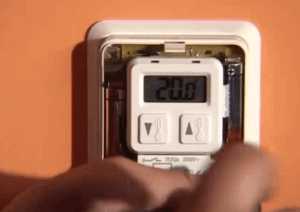

Терморегулятор фото

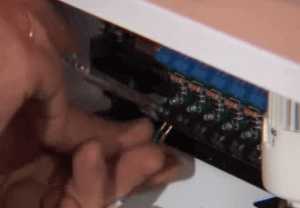

Сервомоторы и терморегулятор подсоединяются проводами через коммуникатор.

Проводим испытание системы обогреваемого пола – открываем входной клапан.

Открываем клапан теплого пола

Если ваша система нагреваемого водяного пола, запитанного от отопления сохраняет герметичность при испытаниях – приступайте к заливке его бетоном. Не забудьте добавить в раствор для заливки теплого пола пластификатор – для этого можно использовать обычное жидкое мыло.

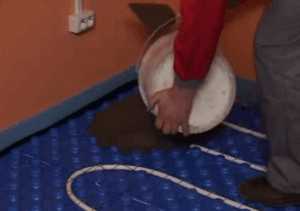

Бетонная стяжка пола

После окончательного высыхания на обогреваемый пол с водяным отоплением можно будет укладывать финишное напольное покрытие.

Видео — водяной теплый пол своими руками

stroyvopros.net

как делать монтаж водяного и инфракрасного теплого пола с подогревом. Как сделать электрические теплые полы самому, фото и видео

Содержание:

В статье речь пойдет о том, как сделать теплый пол своими руками, чтобы получить высококачественный подогрев, который прослужит долгие годы. Если правильно выполнять работы с учетом всех советов, то в доме будет тепло и уют.


Инфракрасный теплый пол

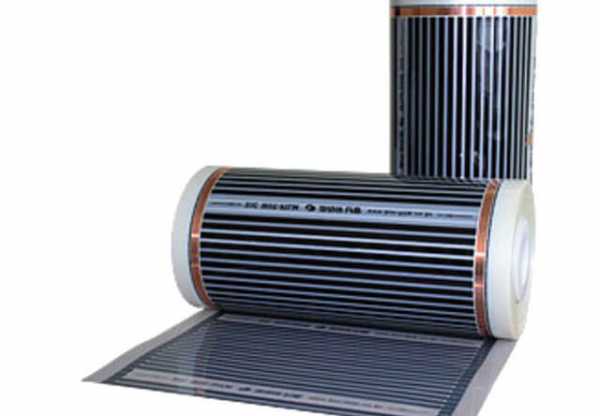

Инфракрасный пол с подогревом – это своеобразная подложка, сделанная из пластика, не проводящего электрический ток, с вмонтированными медными нагревательными элементами (шины, на которые подается ток). Минимальная толщина элементов в дополнении с пластичностью меди делает нагревательные элементы очень гибкими. Соединяются шины при помощи специальных дорожек с повышенным электросопротивлением.

Через шины протекает ток благодаря тому, что наблюдается высокое сопротивление, а выделяется из элементов инфракрасная тепловая энергия, которая передается основному покрытию полов и впоследствии прогревает воздух.


Под пленку должна укладываться не только теплоизоляция, но и материал, отражающий слой, который перенаправит инфракрасную тепловую энергию в помещение и снизит тепловые потери. На современном строительном рынке имеются материалы, создаваемые сразу с отражающим алюминиевым или фольгированным слоем.

С учетом того, что в более теплые дни холодного сезона помещение будет слабо нуждаться в обогреве, то регулировать мощность системы теплого пола можно регулировать при помощи специального контроллера, работающего совместно с термостатом.

Особенности инфракрасных полов с подогревом

Целесообразно использоваться пленочный подогрев полов в следующих случаях:

  • электричество является самым дешевым ресурсом для отопления помещения. На самом деле практика показала, что электрическая энергия, дизельное топливо и сжиженный баллонный газ требуют практически одинаковых затрат при использовании какого-то из этих видов энергоресурсов. При этом всем понятно, что электричество является самым удобным в плане его передачи на нагревательные элементы (прочитайте также: «Управление теплым полом электрическим – варианты и способы»). Также электрическая энергия является экологически чистой и абсолютно безопасной для жильцов;
  • оптимальная система теплого пола имеет достаточную мощность для обогрева помещения и в типовых квартирах эта мощность может быть создана посредством центральной электросети без создания различных модификаций.


Инфракрасный теплый пол имеет перед водяным отоплением полов следующие преимущества:

  1. Не нужно производить монтаж большого количества дополнительного оборудования в виде нагревательного котла и коллектора для подключения отопительных контуров. При этом цена пленочного нагревателя значительно меньше, чем полноценного водяного теплого пола. Хоть сама пленка стоит дорого, но для монтажа, по сути, нужна только она и набор инструментов.
  2. Подобная система работает по принципу единоразового выделения тепловой энергии в отличии от водяной, в которой происходят постоянные преобразования тепла. Вначале горелка и электронагреватель передают тепловую энергию жидкому теплоносителю, который доставляет ее в нужную часть дома, затем прогревается основание полов, находящееся в глубине перекрытия и только после столь долгого маршрута тепло достигает конечной точки – напольного покрытия. Естественно, при это наблюдаются значительные теплопотери. Инфракрасный подогрев подразумевает прямой нагрев поверхности пола.
  3. Приятным плюсом является то, что монтаж теплого пола своими руками выполнить можно и затратить на это не так много времени и сил, как в случае с водяным отопительным контуром. Помимо того, чтобы уложить трубы владельцу придется еще и обращаться к специалистам для подключения системы к центральной или автономной отопительной системе, если отсутствуют столь необходимые для этого слесарные и сантехнические навыки. С инфракрасной системой все проще: перед тем как делать теплый пол, необходимо поднять напольное покрытие, уложить под него слой теплоизоляционного материала с отражателем, на него поместить саму пленку с нагревательными элементами и закрыть все это гидроизоляцией. В результате весь процесс займет не более 1 дня, чего не скажешь о долгосрочных монтажных работах при работе с водяным отоплением.
  4. Еще одним преимуществом являются минимальные потери в высоте помещения, где производится укладка. Составляют они не более 3-5 миллиметров в то время, как отопительный контур со слоем стяжки вокруг него занимает до 10 сантиметров.
  5. Наконец не стоит забывать и об эстетической стороне вопроса. Обилие труб значительно ухудшает интерьер помещения, делает его не привлекательным на фото и при визуальном осмотре. Когда в доме имеется основная отопительная система, дополненная трубами от подогрева полов, скрыть все это нагромождение не получится, какие бы декоративные элементы не использовались.

Монтаж инфракрасного теплого пола

Обычно инструкция прилагается к покупаемой пленке или терморегулятору и выглядит следующим образом:

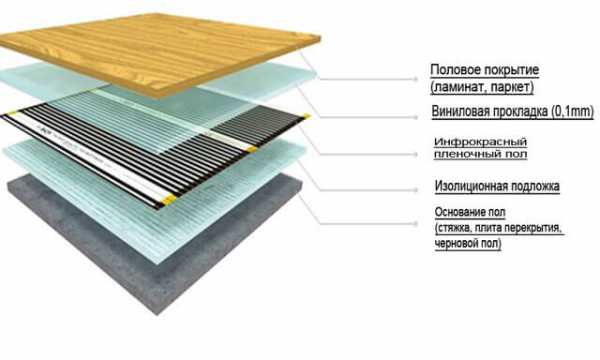

  1. Сняв основное покрытие необходимо черновое основание проложить фольгоизолом – рулонный утеплитель из вспененного полиэтилена с отражающим фольгированным слоем. Отражающий слой должен быть направлен в сторону помещения, а материал закрепляется при помощи строительного скотча.

    Важно, чтобы толщина теплоизоляционного слоя не превышала 3 миллиметров, поскольку более толстый материал будет продавливаться вне зависимости от того, какое напольное покрытие было использовано. Естественно, продавливание ведет к его деформации и дополнительным затратам на восстановление полов и устранения причины таких дефектов.



  2. Термические датчики укладываются в заранее сделанные углубления в теплоизоляционном слое. Провода при этом выводятся туда, где будет расположен температурный регулятор. Причем таких устройств в одной комнате может быть несколько, что позволяет создавать участки с разной степенью обогрева и избежать перенагрузки одиночного устройства.
  3. Затем подготавливаются эти самые места под установку температурных регуляторов. Обычные размеры таких устройств позволяют осуществлять монтаж на месте стандартных розеток.
  4. На нагревательные элементы закрепляются контактные клеммы. Зубцы клемм должны проходить через шины, чтобы соблюдалось постоянное соединение, и подача электрической энергии не прерывалась из-за случайного отсоединения. Если у владельца нет специального инструментария, то не остается ничего другого кроме как самому сделать теплый пол, скрепляя клеммы и нагреватели при помощи пассатижей или вовсе вбивая одни в другие молотком.
  5. Пленочный нагреватель укладывается полосами и закрепляется на основании при помощи строительного скотча, чтобы не происходило свертывание.
  6. В подложку также выкладывается проводка от термического регулятора к клеммам. Используются для этого по стандарту провода с сечением в 1,5 квадратных миллиметра или другие, но с соблюдением правила: пиковый ток в 10 ампер на 1 квадратный миллиметр сечения. Совместное подключение нескольких полос пленки производится при помощи колодки, чтобы в скрутке провода не окислялись, и система не выходила из строя.
  7. Предварительно очищенные провода необходимо зажать клеммами и зафиксировать их в колодке температурного регулятора. Клеммы по завершению данного процесса можно изолировать при помощи битумных накладок.
  8. Выставляя максимальную мощность необходимо подать электрическую энергию в систему. Если индикатор оповестил о старте нагрева системы, то следует дождаться, пока будет ощутимо выделение энергии и приступать к завершающему этапу работ.
  9. После того как сделать электрические теплые полы самому можно накрывать их гидроизоляционной пленкой и подложкой (если нужно), а поверх монтировать основное напольное покрытие.


Любому здравомыслящему человеку понятно, что при минимальной толщине и максимальной плотности покрытия полов эффективность системы теплого пола повышается.

Водяная система теплого пола

Использоваться водяной подогрев пола рекомендуется в следующих ситуациях:

  • производится ремонт или отстройка помещения;
  • линейные размеры помещения допускают повышение уровня пола на высоту до 15 сантиметров;
  • в распоряжении владельца находится ресурс, выделяющий тепло при определенных условиях и более дешевый, чем электрическая энергия. Читайте также: «Как сделать теплый пол от центрального отопления в квартире».

Выбор котла для системы теплого пола

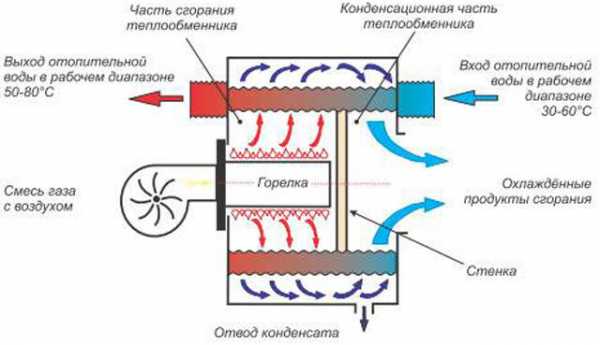

Перед тем как сделать водяной теплый пол своими руками владельцу следует грамотно подобрать основные элементы этой системы. В первую очередь необходимо подобрать нагревательный котел. Лучше всего использовать газовый конденсационный котел, работающий по системе двойного сгорания с обработкой не только топлива (газа), но и продуктов его сжигания.

Преимущества такой системы:

  • повышение производительности на 10-12 процентов;
  • температура «обратки» в таком котле ниже, чем в прочих, что упрощает процесс набирания подогревом полов необходимой температуры для качественного обогрева помещения.


Если же газ недоступен для владельца, а используется твердое топливо, то можно использовать любые котлы вплоть до газогенераторов и агрегатов с верхним способом сжигания. Специалисты рекомендуют, перед тем как делать водяной теплый пол, модифицировать котел при помощи специальной аккумулирующей емкости под воду. Подключается данный элемент к самому котлу и отопительной системе.

Работает подобная конструкция следующим образом:

  • используя тепловую энергию сгорающего топлива при максимальной производительности, котел тратит ее часть на нагрев теплоносителя в подключенном баке;
  • после прогорания топлива в отопительный контур начинается поступать тепловая энергия, аккумулированная предварительно в емкости.

Подбор трубопроводов для водяного теплого пола

Говоря о том, как самому сделать водяные теплые полы, нельзя не упомянуть о выборе труб для отопительного контура.

Высокую популярность имеют два основных варианта:

  1. Полиэтиленовые трубы обладают высокой эластичность и прочностью, а также допускают более высокую температуру теплоносителя.
  2. Полимерные трубы с металлической прослойкой имеют повышенную прочность на разрыв из-за наличия алюминиевого слоя, расположенного между слоями полимера.


При выборе стоит основываться на собственных предпочтениях, но и не забывать о нюансах:

  • металлополимерные трубы не допускают их перегиба под острыми углами, поскольку алюминиевая трубка может быть сломана при излишней нагрузке на нее;
  • при монтаже контура из металлопластиковых труб рекомендуется использовать пресс-фитинги на замену компрессионным. Последние обладают высоким риском протечки при частом нагреве и охлаждении.

Любые соединения должны находиться над стяжкой, чтобы можно было производить их ремонт, а под основание укладывается исключительно цельные участки отопительного контура.

Подсоединение системы к котлу

В отличие от того, как делают электрические теплые полы, подключение водяного подогрева полов значительно сложнее. Поскольку температура теплоносителя, подогреваемого котлом, всегда выше, чем предельный температурный режим работы труб в отопительном контуре, то нужно создавать сложную сантехническую развязку (подробнее: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий»).

Обычно для этих целей создается два отдельных отопительных контура:

  • один объединяет котел с емкостью, аккумулирующей тепловую энергию;
  • второй содержит трубы, уложенные в перекрытия полов.

Способов создания развязки достаточно много, но речь в статье пойдет о двух основных разновидностях: с газовым и твердотопливным котлом с дополнительной емкостью для аккумуляции нагретого теплоносителя. Читайте также: «Как устроен смеситель для теплого пола и для чего он нужен».

Когда производится монтаж водяного теплого пола своими руками, непрерывное движение теплоносителя в такой системе обеспечивается при помощи циркуляционного насоса. Если закрываются пути движения теплоносителя в основную отопительную систему дома, то на подогрев полов жидкость проходит через байпас, установленный при подключении данного контура.

Также устанавливается 3-х ходовой клапан для того, чтобы производить смешивание более горячего теплоносителя с основным потоком жидкости, а избыточный объем теплоносителя возвращается в котел. Работает такой элемент по системе «или-или»: подача теплоносителя открывается, но при этом ограничивается поступление жидкости из обратного трубопровода.


Максимально удобными считаются клапаны с термостатической насадкой, предназначенной для поддерживания постоянной температуры теплоносителя. Существуют современные модифицированные варианты, когда вместо насадки используется отведенный датчик (прочитайте также: «Как сделать теплый пол в ванной своими руками»).

Его работа направлена на поддерживание постоянной температуры стяжки. Если же будет использоваться твердое топливо в качестве ресурса для создания необходимого количества тепловой энергии, то придется усложнить монтажные работы и контур теплого пола сделать отдельным.

Опять же, на фото подобную систему показать можно только для оценки технической составляющей и сантехнических навыков работника, но эстетичность помещения будет значительно нарушена обилием труб и других элементов водяной отопительной системы.


Итог

В статье подробно описаны две основных разновидности теплого пола, которые являются кардинально противоположными и только владелец сможет, основываясь на представленных критериях, выбрать более подходящий для его дома вариант. Любые сложности монтажа можно возложить на специалистов, которые произведут работы быстро и качественно, а также предоставят гарантию с возможностью сервисного обслуживания.

polspec.com

Теплый пол своими руками (+фото) | Своими руками

Модернизация идеи теплых полов своими руками

Я хочу рассказать об одной технической самоделке, которая, быть может, будет интересна многим домовладельцам.

Ее автором является мой сосед по даче, и я отправляю эту информацию с его согласия. И так как я был у него на «подхвате» при монтаже, то надеюсь, что правильно донесу суть изобретения.

Мой сосед построил своими руками добротный гараж. Он неплохо утеплен, в нем есть смотровая яма и даже небольшая комната для отдыха.

А так как дома у него имеется подогреваемый электричеством теплый пол, то такую же систему он решил использовать и для отопления гаража, но в очень модернизированном виде.

Известно, что бывает два типа теплых полов — электрические и водяные. Сосед объединил обе эти версии и создал свою, оригинальную схему, так как отапливать одним электричеством гараж весьма накладно.

Читайте также:  Как укладывать паркет на теплый пол (пол с подогревом)

Конструкция самодельного теплого пола

Итак, система соседского теплого пола состоит из двух частей: нагревательной и распределяющей тепло. Первая сделана с использованием электричества, а вторая напоминает водяной пол. С нее и начнем рассказ.

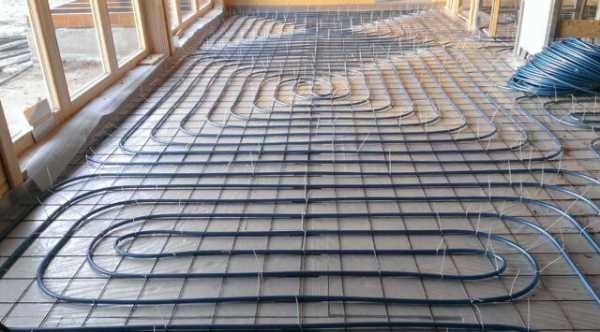

По всей площади гаража на пол мы уложили в виде петель металлопластиковую трубу. Причем по обе стороны от смотровой ямы сделали два контура, не зависящих друг от друга.

Трубу отделили от земли 10-сантиметровым слоем теплоизоляционной плиты из экс-трудированного пенополистирола. Когда это было сделано, мы залили трубу бетоном. Таким образом, при пропускании нагретой воды по трубе тепло не пойдет в грунт (ему преградит путь пенополистирол), а будет полностью распределяться по полу, который в свою очередь отдаст тепло всему гаражу.

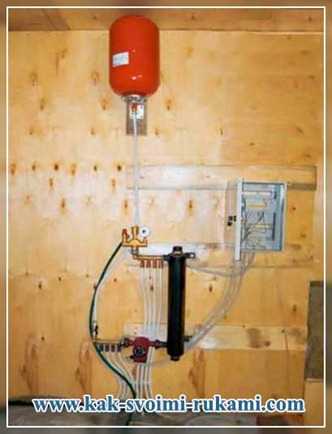

Для подготовки теплой воды сосед приспособил всем известные ТЭНы (на фото — темный вертикальный цилиндр).

Теплоносителем в этой системе является вода. Ее постоянный подпор обеспечивает гидроаккумулятор (красный бак). Чтобы обеспечить циркуляцию воды в системе, предусмотрен насос. У соседа был старенький насос, так он туда его и приспособил, поставив для подачи охлажденной, отработанной воды в блок ТЭНов.

Уже две зимы функционирует эта система, и у соседа никаких замечаний к своему изобретению нет.

Читайте также:  Плитка и теплый пол в ванной комнате своими руками – пошаговая инструкция и фото

Теплый пол своими руками: мнение специалиста

Технология устройства теплого пола в жилище приобретает все большую популярность. Сегодня на практике используется несколько систем обогрева. В одном случае источником тепла могут быть трубы с горячей водой, в другом — электрический кабель. При этом отличие этих систем от других состоит в том, что они являются низкотемпературными нагревателями, равномерно распределяющими тепло по всей поверхности покрытия, прогревая его до 30°С.

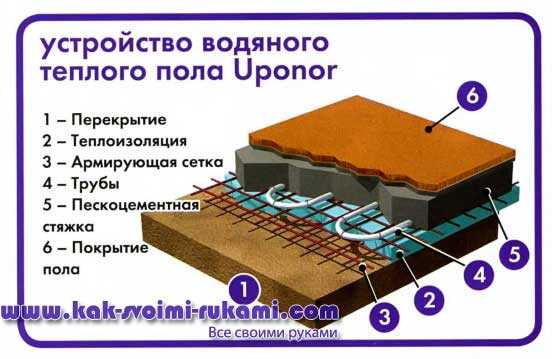

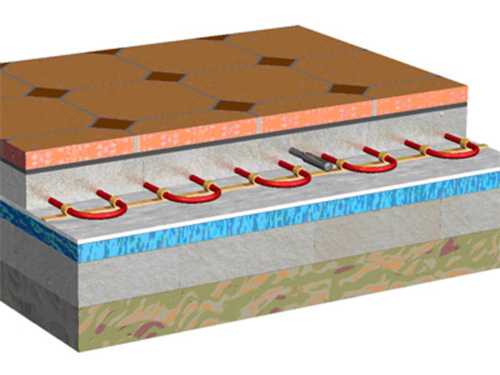

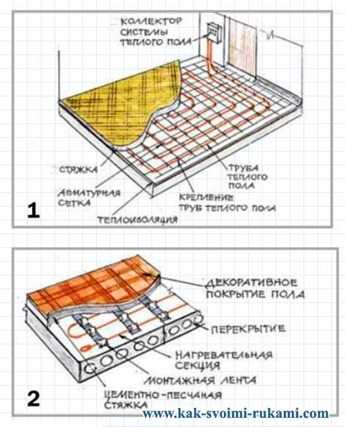

Конструкция домашнего обогрева представляет собой многослойный пирог. В первый слой заливают основание из бетона, далее производят укладку гидроизоляции и теплоизоляции. Поверх теплоизоляционного слоя монтируют цементную или бетонную стяжку, которая включает в себя нагревательные элементы (рис. 1,2).

Следует отметить, что установка теплых полов на водной основе потребует сложных монтажных работ, стоимость которых довольно высока. Однако достоинством такой системы является небольшой расход энергии во время эксплуатации, которая не потребует больших финансовых затрат. В загородном доме, где площадь отопления большая, водяные полы будут более выгодными. Но нельзя забывать и о том, что в случае каких-либо протечек в трубах, их место довольно трудно обнаружить.

На практике часто возникает вопрос: какой вид обогрева лучше? Несомненно, предпочтение чаще отдают системам обогрева с электрическим кабелем. Они уже по всему миру зарекомендовали себя как практичные и безопасные системы отопления. Кроме того, они удобны и просты в монтаже и не требуют особого ухода. Электрические полы могут быть проложены в любой части дома и под любое напольное покрытие (плитка, дерево, ламинат, линолеум). В современных системах с электрическим обогревом существует возможность организовать подогрев не всей поверхности, а только какой-то части пола.

В помещении, оборудованном теплым полом, ощущается постоянное тепло и комфорт даже при снижении комнатной температуры. Никогда не возникнут сквозняки и воздушные вихри с микрочастицами пыли. Прежде всего, это связано с тем, что теплый пол имеет небольшую рабочую температуру (в отличие от радиаторной батареи, которая нагревается до 70°С).

Система теплых полов состоит не только из нагревательных элементов, она также оснащена аппаратурой терморегуляции (термодатчики и терморегуляторы). Датчики температуры воздуха позволяют поддерживать необходимую комфортную температуру в комнате на разной высоте. Так. на уровне головы температура держится в диапазоне 18-24°С, на уровне пола — 24-27°С. Подобное разумное отопление (обогрев) с вертикальным распределением тепла дает возможность снизить расход электричества.

Теплый пол – мнение профессионалов

Система теплый пол для начинающих монтажников

Напольные системы обогрева завоевывают все большую популярность, ведь помогают повысить тепловой комфорт в помещении. В загородном доме можно установить водяной или электрический теплый пол.

Теплый пол по сути представляет собой очень большой радиатор, уложенный горизонтально у вас под ногами. В отличие от конвекторов, в которых греется проходящий сквозь металлические трубки воздух, здесь благодаря инфракрасному излучению, испускаемому теплой поверхностью, нагреваются прежде всего окружающие предметы, в том числе наши тела.

Максимум комфорта

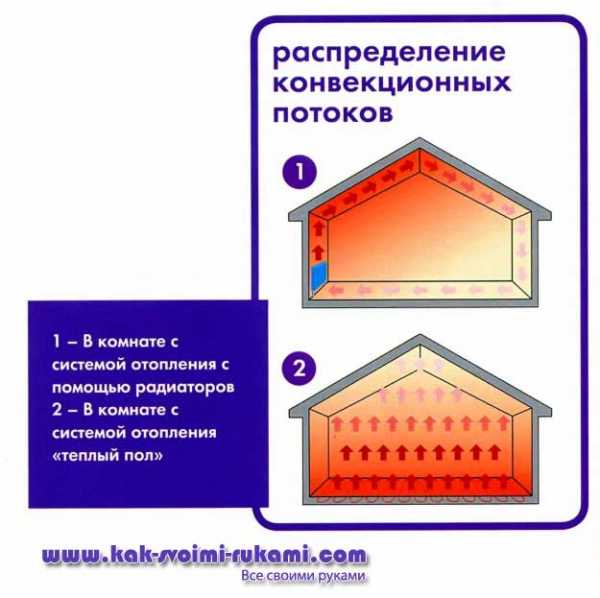

У нагретого и испускающего лучистое тепло пола есть большие преимущества перед его менее габаритными собратьями – радиаторами отопления. Они состоят: а) в самом правильном распределении тепла по высоте: от пола к потолку; б) в отсутствии сквозняков.

При использовании радиаторного отопления происходит снижение относительной влажности воздуха, приходится постоянно проветривать помещение, а конвекционные потоки вызывают высокую концентрацию пыли в помещении. В помещении с «теплым полом» создается максимальный тепловой комфорт, и находящиеся в нем люди чувствуют себя очень уютно.

Больше тепла!

Отдавать всю функцию отопления в доме только «теплым полам» экономически нецелесообразно. Ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. По нормативам – макс, температура пола 32 гр. При такой температуре пола выделяемого с поверхности тепла может не хватить для отопления: потери тепла окажутся больше. Придется всерьез озаботиться утеплением дома. Зато с помощью «теплых полов» можно решить задачу дополнительного отопления для создания наибольшего теплового комфорта. Как дополнение к основной системе отопления, «теплые полы» не создают проблем ни при проектировании, ни при монтаже, ни в ходе эксплуатации.

Я водяной, я водяной!

Определившись со схемой размещения «теплых полов», нужно решить следующий вопрос: каким им быть – водяным или электрическим?

Водяной «теплый пол» — это по сути элемент единой системы отопления. Теплоноситель, как правило, горячая вода, проходит по трубам, уложенным в бетонную стяжку или непосредственно на теплоизолированный черновой пол под напольным покрытием, и нагревает поверхность пола. Естественно, требуется независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. Для этого устанавливается узел смешивания теплоносителя, состоящий из насоса, коллектора и термостатического смесителя.

Вода под ногами

Трубы, замоноличенные в стяжке, хорошо защищены от механических повреждений. Но при скрытом монтаже трудно бороться с протечками – обнаружить их сложно, а для доступа к поврежденной трубе придется вскрывать пол, ломать стяжку. Поэтому лучше  на  этапе  монтажа предусмотреть все меры,  позволяющие   исключить   повреждения. Важно выбирать качественные трубы и фитинги. В водяных «теплых полах» используются, как правило, гибкие трубы из сшитого полиэтилена или высококачественные   металлопластиковые трубы. При заливке бетона нужно поддерживать в трубах давление. И обязательно провести гидроиспытания перед заливкой стяжки.

Способы укладки теплых полов

Самый простой и быстрый способ укладки водяного «теплого пола» — одиночным змеевиком. Обычно используется, если надо уложить пол на большой площади. Но у него есть минус: неравномерное распределение температуры по поверхности пола. Двойной змеевик – это модификация одиночного змеевика, отличающаяся тем, что подающие и обратные трубы идут параллельно друг другу.

Это обеспечивает более равномерное распределение тепла по поверхности пола, но больший разброс температур на малых участках. Самый лучший способ – спиралью. Он самый сложный для укладки, требует больше времени, но у него самое ровное распределение температуры по поверхности пола.

Трудности выбора

Водяные «теплые полы» экономичнее электрических. Ведь природный газ – самое распространенное топливо в системах отопления – гораздо дешевле электроэнергии (в пересчете на единицу выработанного тепла). Иное дело – регионы, где нет газификации.

Там остается единственный вариант — электрические «теплые полы», которые бывают стержневыми, пленочными и кабельными.

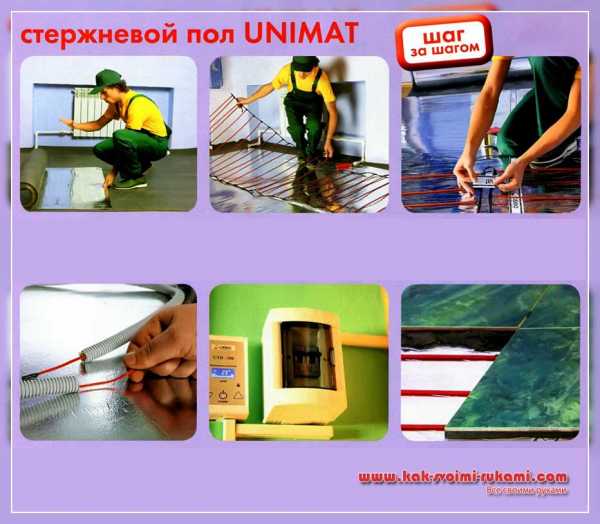

Стержневой ИК-пол

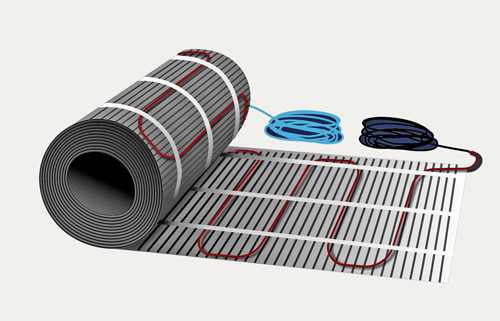

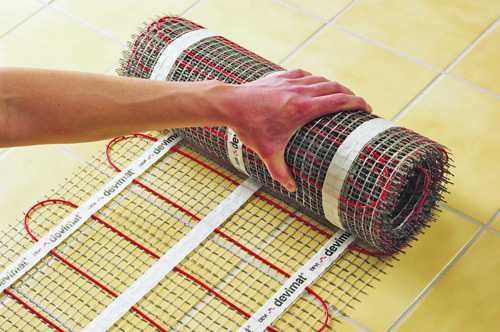

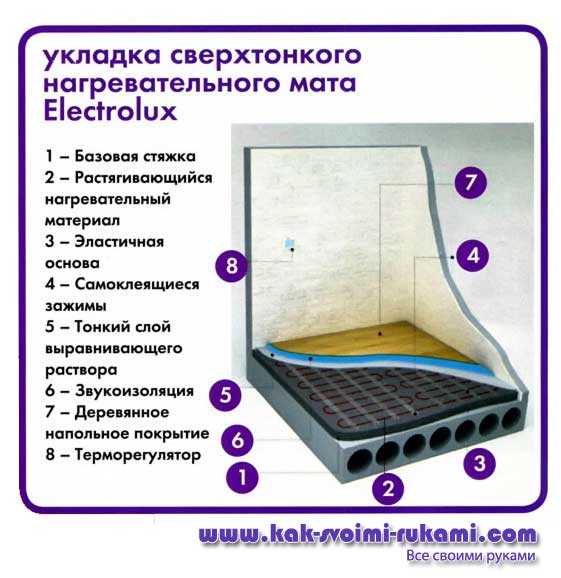

Интересное решение – саморегулирующийся карбоновый мат. Нагревающими элементами в нем служат карбоновые стержни, подключенные параллельно к токопроводящей шине, а за выделение тепла отвечает композиционный материал, содержащий мелкодисперсный графит. При нагревании происходит расширение материала, расстояния между зернами графита увеличиваются, и электрическое сопротивление возрастает.

Соответственно, падает выделяемая тепловая мощность. Мат можно отрезать от рулона прямо на месте, сколько требуется при монтаже. У входной двери и под окнами выделяемая   мощность – максимальная, а под мебелью и ковром – минимальная. Как и саморегулирующийся кабель, карбоновый мат не может перегреться и перегореть.

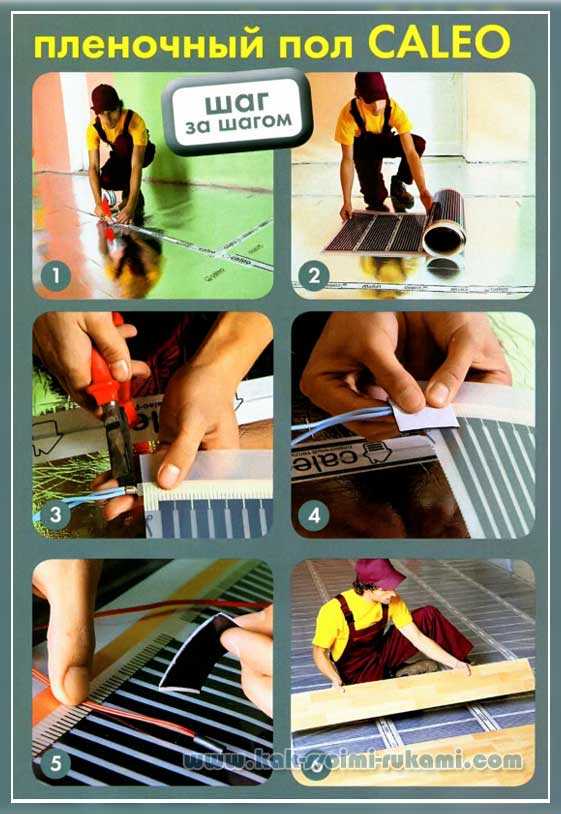

Пленочный ИК-пол

Нагревательным элементом пленочной инфракрасной системы служит тонкая полимерная пленка, поверхность которой испускает ИК-лучи. Между двумя слоями полиэстера запаяны сегменты из токопроводящего наполнителя (графита, карбона), к которым через проводники подается электрический ток. Пленка дает возможность устанавливать теплый пол даже под такие капризные напольные покрытия, как ламинат или ковролин.

При этом стяжка не требуется, пленку просто расстилают под напольным покрытием. В связи с этим пленочные полы могут быть установлены даже во время косметического ремонта всего за пару часов.

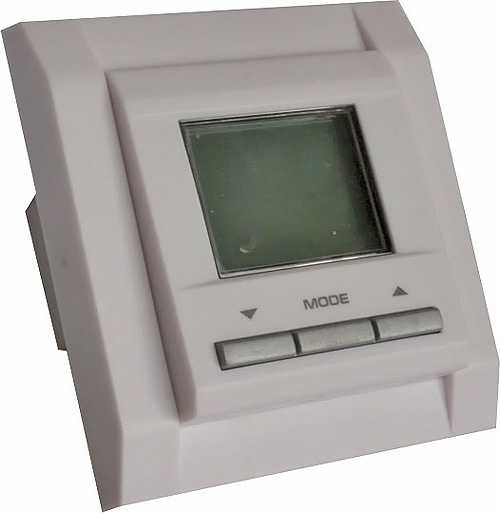

Регулируем температуру

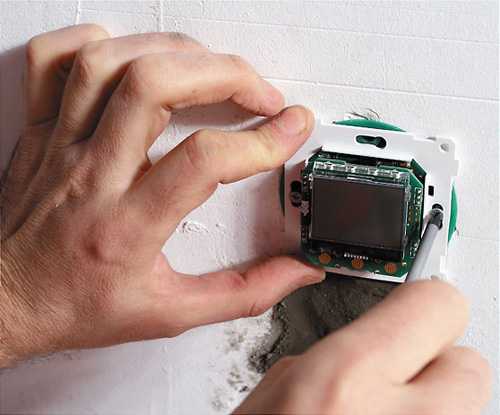

Терморегулятор – устройство для управления функциями системы отопления. Когда температура достигает заданных показателей, система отопления отключается, а в случае остывания она вновь начинает свою работу. Терморегуляторы обычно устанавливают на стену, их количество и мощность определяют площадью «теплого пола». Терморегуляторы бывают электромеханические и электронные.

Первые отличаются простотой, надежностью и сравнительно невысокой стоимостью, но чаще их устанавливают в промышленных помеще-нях. Вторые – высокоточные, более удобны в использовании, оснащены ЖК-дисплеем. Среди электронных терморегуляторов выделяют программируемые устройства, позволяющие задавать необходимую температуру в определенные дни и время.

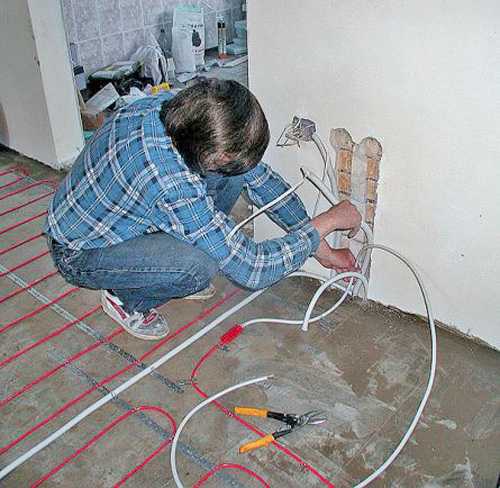

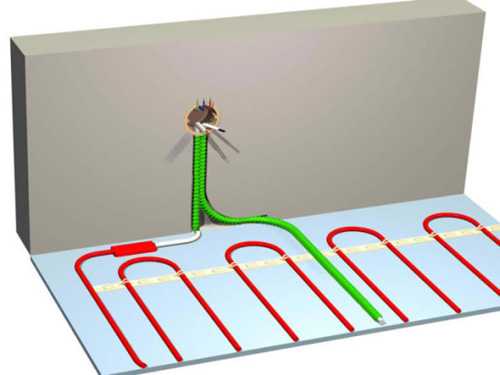

Кабельный пол

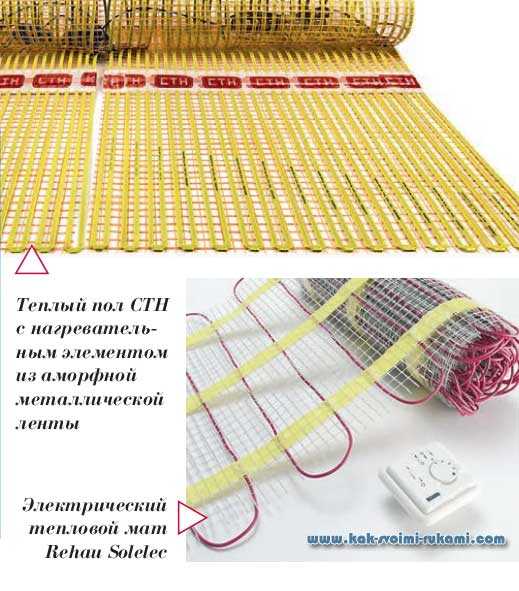

Полы на основе нагревательных кабелей делятся на кабельные секции и нагревательные маты. Кабельный пол представляет собой кабель с высоким удельным электрическим сопротивлением, замурованный зигзагообразно в бетонную стяжку, расположенную под напольным покрытием. Кабель укладывают на теплоизоляцию, покрытую фольгой, чтобы тепло шло по преимуществу вверх, а не во все стороны равномерно.

В качестве теплоизоляционного материала используется пробка или пенополистирол. Кабель обязательно снабжается двухслойной изоляцией, защитным экраном, поглощающим основную часть электромагнитного излучения, и герметичными соединительными муфтами.

Выбираем кабель

Резистивный кабель бывает одножильный и двужильный. Двужильный излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный.

В европейских стандартах прописано, что в помещениях, где находятся люди, необходимо использовать только двужильный кабель. Тепловыделяющий элемент саморегулирующегося кабеля – полимерная матрица, впрессованная между параллельными проводниками.

Саморегулирующийся кабель можно нарезать на куски любой длины. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную и даже пересекаться – кабель не перегреется.

Укладка по правилам

Электрический кабель укладывают под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя. Шаг укладки рассчитывают исходя из требуемой мощности.

Еще проще укладывать тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают по слою теплоизоляции и заливают цементно-песчаной стяжкой – вот и вся работа. Толщина стяжки от 2 до 5 см В продаже есть также сверхтонкие нагревательные маты на эластичной растягивающейся основе. Укладывают их в слой плиточного клея, толщина которого всего 8-10 мм.

Водяной пол Rehau своими руками – мастер класс

По периметру помещения крепят отстенную изоляцию – самоклеящуюся ленту из вспененного полиэтилена.

На всю поверхность пола  укладывают теплоизоляционные маты из пенополистирола, пенополиуретана или минеральной ваты.

Отгибают защитную пленку (фартук самоклеящейся ленты) и накрывают ею изоляционные маты.

Конец греющей трубы Rautherm присоединяют к коллектору. После укладки греющего контура трубу снова подводят к коллектору.

Систему заполняют водой.

Производят гидравлическую балансировку. Трубопроводы проверяют на герметичность.

Во время заливки цементной или гипсовой стяжки система твердения стяжки проводят тепловое испытание.

Стержневой пол UNIMAT своими руками

1. Очистите пол. Уложите тепло-отражающий материал. Подготовьте в полу место для датчика температуры пола.

2. Разложите маты Unimat Rail равномерно по площади пола и соедините полосы друг с другом.

3. Зафиксируйте маты на поверхности пола скотчем. Присоедините провода нагревательного мата к терморегулятору.

4. Установите датчик пола в монтажную гофрированную трубку и закрепите ее. Вставьте и соедините датчик с терморегулятором.

5. Подключите терморегулятор к электрической сети. Включите мат, проверьте его работоспособность и надежность соединений.

6.Равномерно нанесите цементную стяжку или плиточный клей. Включайте обогрев только после полного затвердения стяжки!

Пленочный пол CALEO

Уложите на поверхность пола теплоотражающий материал.

Разложите листы термопленки Caleo Grid на теплоотражающий материал (без воздушного зазора). Установите терморегулятор.

Уложите монтажные 1 провода и определите места для снятия изоляции. Соедините термопленку с проводом. Изолируйте места подключения.

Подключите соединительные провода к терморегулятору.

Установите и подключите датчик пола к терморегулятору. Протестируйте систему обогрева.

Уложите поверх «теплого пола» полиэтиленовую защитную пленку, а затем – финишное напольное покрытие.

Тёплый пол или тепло под ногами – о различиях в конструкции

Систему «теплый пол» используют, как правило, в качестве дополнительного контура отопления, больше для комфорта,  чем для поддержания нужной температуры в доме. Хотя ничто, казалось бы, не мешает превратить ее в основной источник тепла, ведь «теплый пол» – это по сути уложенный плашмя большой радиатор. Причем расположен он оптимальным образом – под ногами.

Как и любой радиатор отопления, «теплый пол» благодаря инфракрасному излучению, испускаемому его поверхностью, нагревает, в первую очередь, не воздух, а предметы, которые находятся в комнате, в том числе – наши бренные тела. А уж от них постепенно нагревается и воздух. Такой обогрев создает более комфортное ощущение тепла, чем конвекторы, в которых нагревается проходящий через горячие металлические трубки воздух.

Весь пол – большой радиатор

У нагретого до температуры порядка 30-32 °С пола есть несколько существенных преимуществ перед его металлическими собратьями, имеющими более скромные размеры, – радиаторами отопления, которые располагаются, как правило, по периметру комнат.

Во-первых, нет столь значительных перепадов температуры, а значит, нет и сквозняков. Во-вторых, теплый воздух поднимается от самого пола к потолку, так что возле пола не образуется прослойка холодного воздуха, и ноги, что немаловажно, всегда пребывают в тепле. В совокупности все это называется тепловым комфортом, и «теплый пол» в этом деле специалист!

НАША СПРАВКА

Как бы ни был прост монтаж кабельного «теплого пола», еще проще укладываются готовые тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают поверх теплоизоляции, накрытой фольгой, и заливают цементно-песчаной стяжкой толщиной от 2 до 5 см. Стяжка не только служит основанием для напольного покрытия, но и аккумулятором тепла, равномерно распределяя его по всей подогреваемой площади пола.

Что же мешает сделать «теплый пол» основной системой отопления в доме, вовсе отказавшись от радиаторов и конвекторов? Отчего выходит наоборот: радиаторы главенствуют, а «теплый пол» лишь помогает? Прежде всего, необходим инженерный расчет. Возможные ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. Действующими нормативами установлена максимально допустимая температура пола: 32 °С.

Если пол окажется горячее, то вместо комфорта можно даже навредить здоровью. Выделяемого с поверхности пола тепла при сравнительно невысокой температуре может оказаться недостаточно для полноценного отопления помещений. И придется либо отказаться от напольной системы отопления, либо позаботиться об утеплении жилища.

Кроме того, существует вопрос цены. Система отопления посредством «теплых полов» будет стоить значительно дороже, чем обыкновенная радиаторная система отопления. Однако помимо первоначальных затрат есть еще и эксплуатационные расходы.

И если эксплуатация электрического «теплого пола», играющего роль единственной системы отопления в доме, действительно влетит в копеечку, то водяной «теплый пол» может оказаться достаточно экономичным, ведь температура воды в трубах, проложенных под напольным покрытием, существенно ниже, чем в батареях отопления. В общем, нужно считать.

Что же касается задачи дополнительного отопления в таких помещениях, как прихожая, кухня и ванные комнаты, где чаще всего наличествует плиточное напольное покрытие, то она легко решается при помощи «теплых полов», как электрических, так и водяных.

Водяной «теплый пол»

Водяной «теплый пол» с точки зрения конструкции и монтажа мало чем отличается от обычной радиаторной системы отопления. Вот только батарей под окнами нет. Горячая вода или иной жидкий теплоноситель протекает по трубам, уложенным на теплоизолированный черновой пол под напольным покрытием – непосредственно или в бетонную стяжку, – и нагревает поверхность пола.

Разумеется, желательна независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. В водяных «теплых полах» применяются, как правило, трубы из сшитого полиэтилена или высококачественные металлопластиковые трубы с очень надежными и долговечными соединительными элементами, ведь добраться до них в случае аварии очень и очень непросто.

Водяные «теплые полы» намного экономичнее электрических. При этом монтаж водяных «теплых полов» достаточно прост, и с ним, в принципе, вполне можно справиться самостоятельно. К тому же водяные «теплые полы», в отличие от электрических, не создают электромагнитного излучения, которое, хотя и не превышает действующих нормативов, все же не добавляет пользы нашему здоровью.

Но этим причинам электрические «теплые полы» целесообразно использовать в помещениях с небольшой площадью, в которых люди находятся недолго: в тамбуре, в прихожей, на крыльце дома, – а в кухне и ванной комнате лучше отдать предпочтение водяным «теплым полам».

Электрический «теплый пол»

Электрический «теплый пол» представляет собой кабель с высоким удельным электрическим сопротивлением, вмурованный в бетонную стяжку под напольным покрытием. Его укладывают зигзагообразно с шагом, который необходимо рассчитать исходя из требуемой мощности. Под кабелем – теплоизоляция, покрытая фольгой, чтобы тепло распространялось вверх, а не во все стороны. Кабель обязан иметь двухслойную изоляцию, защитный экран, поглощающий основную долю электромагнитного излучения, и герметичные соединительные муфты.

Чаще всего применяется обычный резистивный кабель, потому что он намного дешевле, чем более совершенный саморегулирующийся кабель, о котором пойдет речь ниже. Резистивный кабель для «теплых полов» встречается двух видов: одножильный и двужильный (витая пара). Двужильный кабель излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный, – в этом состоит его преимущество.

В пол монтируется датчик температуры. В паре с автоматическим терморегулятором, установ ленным в помещении, они поддерживают заданную температуру пола.

Резистивный кабель укладывают только под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя.

На заметку:

В системах водяного напольного отопления традиционно используются трубы из сшитого полиэтилена (РЕХ) или металлопластика.

Применяются также гофрированные трубы из специальной не ржаве юще й стали. Они отличаются самой высокой теплопроводностью — 17Вт/м2 К(за счет тепловодно-сти самой стали и толщины стенки всего 0,3 мм),

что обеспечивает максимальную эффективность обогрева (у труб РЕХ толщина стен ки 2 мм, теплопроводность — 0,5 Вт/м*К).

Теплоотдача стальных гофрированных контуров на 20 % выше, чем у пластиковых аналогов. Причем дело не только в физических свойствах стали.

В гладкостенных трубах (пластиковых) поток ламинарный, то есть спокойный.

При этом у стенок отопительного контура жидкость холоднее, чем в центре потока.

В гофрированных трубах жидкость течет турбулентным (бурлящим) потоком, что обеспечивает непрерывное перемешивание теплоносителя и, как следствие, максимально теплую температуру у стенки трубопровода. В результате повышается эффективность системы в целом.

Саморегулирующийся кабель

По сравнению с резистивным кабелем, у так называемого саморегулирующегося кабеля есть огромное преимущество: ему, в принципе, не грозит локальный перегрев. Уж такова его конструкция: тепловыделяющим элементом в нем служит полимерная матрица, впрессованная между двумя параллельными медными проводниками. Выделяемая тепловая мощность, как и удельное электрическое сопротивление, зависит от температуры: при уменьшении температуры сопротивление уменьшается – мощность увеличивается, и наоборот: при нагреве участка кабеля его сопротивление возрастает, и выделение тепла уменьшается.

Саморегулирующийся кабель можно нарезать на куски любой длины, что, конечно, очень удобно. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную друг к другу и даже пересекаться – все равно кабель не перегреется. Саморегулирующийся кабель ведущих производителей (Thermon, Raychem, Nelson, Fujikura) служит 20-25 лет, сохраняя свои технические характеристики.

Но стоимость саморегулирующегося кабеля в несколько раз превышает стоимость кабеля рези-стивного. Только из-за высокой цены саморегулирующийся кабель в системах «теплый пол» не получил широкого распространения. Но в системах антиобледенения крыш, трубопроводов и емкостей с топливом он не имеет себе равных.

На заметку: пусть лед растает!

Лед в стакане – это хорошо. Но лед под ногами, в водосточной трубе или нависший над головой в виде убийственной сосульки – это очень и очень плохо.

Обледенение кровли чревато весенним потопом на мансарде и порчей кровельного материала, а лед в водостоках грозит непоправимо искорежить водосточные трубы.

Для защиты от вредоносного льда широко используются кабельные системы обогрева. Антиобледенительную систему устанавливают на уже готовую кровлю, подключают, и дальше она работает самостоятельно. Под управлением датчиков обогрев включается только в период возможного образования льда и отключается, как только кровля освобождается от наледи. Наряду с крышей, антиобледенительными кабелями защищают водосточные трубы и желоба, ливневые водостоки, а также мансардные окна.

На плоской кровле целесообразно использовать бронированный кабель.

В антиобледенительных системах используют как резистивный, так и саморегулирующийся кабель. Резистивный кабель обладает хорошими показателями сопротивления и мощности по всей длине, но их постоянство неизбежно приводит к лишнему расходу энергии. Саморегулирующийся кабель лишен этого недостатка, но стоит в разы дороже. Так что нужен расчет в каждом конкретном случае.

Нагревательный кабель можно проложить не только на крыше, но и обогреть крыльцо, дорожку во дворе, небольшую площадку, подъезд к гаражу и т. д. Можно использовать также специальные шланги, по которым циркулирует нагретая жидкость (желательно антифриз, а не вода, которая сама может замерзнуть).

НАШ СОВЕТ

Мощность кабеля для крыши рассчитывают, исходя из местных климатических условий, кровельного материала и качества теплоизоляции кровли.

Как правило, применяются кабели с тепловыделением 20-30 Вт/м и мощностью 250 Вт.

Система комплектуется датчиками температуры и терморегуляторами. В водосточных трубах и лотках диаметром свыше 125 мм рекомендуется устанавливать две магистрали кабеля, что обеспечивает мощность порядка 40 Вт/м.

Самый тонкий

В последнее время набирают популярность электрические теплые полы   с нагревательным элементом из аморфной металлической ленты. Такие супертонкие нагревательные маты  имеют ряд преимуществ: Маты можно установить под любое покрытие: плитку, ламинат, ковролин, линолеум, паркет. Допускается возможность установки мебели и фаянса.

Аморфная металлическая лента покрывает до 50 % мата, что гарантирует равномерность обогрева.

Иными словами, не возникает эффект «тепловой зебры».

Лентовидная конструкция, высокая теплопроводность изоляции, низкая теплоемкость позволяют добиться высокого КПД и значительной экономии электроэнергии.

© Авторы: Алексей Меркушев, Виктор Страшнов, Алексей Рябов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Пробковые полы под дерево – укладка своими руками Укладка пробки «под» дерево своими…
  • Двухтрубная отопительная система в дачном доме своими руками Отопление дачи двухтрубной системой отопленияВ…
  • Разница в видах циркуляции, отопление открытого и закрытого типа РАЗВОДКА СИСТЕМЫ ОТОПЛЕНИЯ – СОВЕТЫ…
  • Монтаж теплого пола своими руками в одной из комнат дома (+ фото) Как сделать монтаж тёплого пола…
  • Монтаж теплого пола своими руками. Другие способы использования нагревательных систем. Укладка и монтаж теплых полов …
  • Укладка теплого пола под ламинат своими руками – фото Как сделать самостоятельно укладку системы…
  • Как сделать своими руками отопление в теплице Делаем отапливаемую теплицу самостоятельно -…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!

    • kak-svoimi-rukami.com

    Как сделать электрический теплый пол своими руками: особенности монтажа

    В этой статье мы рассмотрим:
    Как устроена система электрического подогрева пола
    Подготовка пола для укладки греющих кабелей
    Электрический теплый пол своими руками: технология монтажа

    Уютная и комфортная жилплощадь уже стала нормой для современного городского жителя – трудно себе представить существование без таких элементарных благ цивилизации как освещение, водоснабжение, приятная обстановка, радующая глаз, комфортная окружающая температура в любое время года. Последнее благо, пожалуй, наиболее важное среди всех остальных – если с отсутствием света и воды еще хоть как-то можно справиться, то вот с холодом дела обстоят совсем иначе. Современная квартира может быть оборудована целым комплексом климатического оборудования – это система отопления, кондиционирования и, конечно же, теплый пол, о котором и пойдет речь в дальнейшем. Вместе с сайтом stroisovety.org мы научимся монтировать электрический теплый пол своими руками, разберем все тонкости этого процесса и подробно изучим его устройство и принцип работы.

    Как сделать теплый пол электрический своими руками

    Как устроена система электрического подогрева пола

    Практически все современные системы теплых полов, работающих от сети электропитания, разработаны с учетом быстрой и простой сборки. Чтобы монтаж электрического теплого пола могли осуществлять все желающие, его производят в виде конструктора, состоящего из трех элементов: нагревательного мата, температурного датчика и блока управления, называемого терморегулятором.

    Нагревательный мат служит для нагрева основания пола. Он представляет собой гибкую сетку, на которой размещены кабели нагрева – как правило, она имеет полуметровую ширину и длину до 25м. Приобретая подобную систему подогрева, следует уделить внимание именно длине мата – расчет электрического теплого пола придется выполнить самостоятельно. Если быть точнее, то определить необходимо не длину, а общую площадь подогреваемых полов. Здесь следует взять в учет тот факт, что в местах установки мебели и прочих предметов быта нагревательный мат не укладывается. Мало того, его край должен находиться от этих предметов на расстоянии 20-30см. В принципе, правильно определить площадь подогрева будет достаточно – в магазине, исходя из рассчитанных параметров, вам подберут мат необходимой длины и мощности.

    Нагревательный мат для электрического теплого пола фото

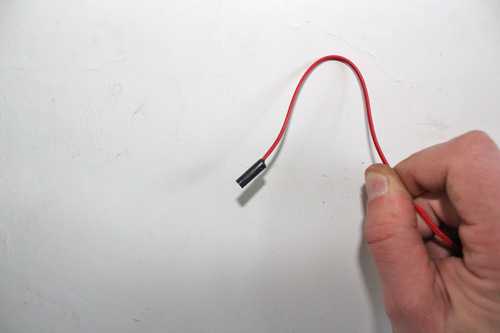

    Температурный датчик снимает показания температуры с пола и передает их на блок управления системой теплого пола. Без него работа электрического пола будет не только неэкономичной, но и небезопасной – излишний нагрев кабеля может привести к непредсказуемым последствиям.

    Температурный датчик для электрического теплого пола

    О терморегуляторе стоит поговорить подробнее – именно на него возложены все функции управления. Устройство электрического теплого пола предполагает его работу в разных режимах – терморегулятор может осуществлять как почасовой контроль, так и посуточный и даже понедельный. Его можно запрограммировать так, чтобы он включался в любое удобное для вас время, а при необходимости и выключался точно так же. Все эти режимы работы успешно программируются на центральном пульте управления.

    Монтаж электрического теплого – терморегулятор

    Скажем так, терморегулятор позволяет задать недельный график работы теплого пола. Рассмотрим пример, вы поднимаетесь на работу в 7-00, приходите вечером домой в 19-00, субботу вы проводите дома, а воскресенье на даче. В такой ситуации экономичная работа теплого пола настраивается так: в рабочие дни пол будет включаться в 6-30 и в 18-30 (полчаса вполне достаточно, чтобы полы нагрелись), а выключаться в 8-00 и в 21-00. В субботу он будет работать без перебоя, а в воскресенье, как и вы, отдыхать. Настройка такой экономичной работы возможна благодаря терморегулятору с функцией программирования – экономия составляет практически 60%.

    Существуют и более простые терморегуляторы – как правило, они не программируются и следят только за необходимой температурой пола. В этом случае система работает на всю катушку, и ни о какой экономии электроэнергии не может быть и речи.

    Подготовка пола для укладки греющих кабелей

    Укладка электрического теплого пола (опять же для повышения эффективности его работы) выполняется на подготовленное основание. Здесь не имеется в виду заделка трещин и грунтовка – это само собой разумеется. Речь идет о таких подготовительных работах, в результате которых все тепло, излучаемое электрическими кабелями, будет направляться внутрь помещения, а не для обогрева плит перекрытия.

    На этом этапе работ вам придется сделать новую стяжку пола. Можно, конечно, и обойтись без нее, но только в этом случае, кроме своего пола, вы будете подогревать потолок соседям снизу. Тепло будет рассеиваться и теряться в огромном количестве бетона.

    Стяжка для теплого пола представляет собой слоеный пирог из различных материалов. На плиты перекрытия сначала укладывается гидроизоляция из полиэтиленовой пленки, дальше идет пенопласт толщиной не менее 30мм, следом за ним ложится теплоотражающий экран, потом слой металлической сетки или арматуры и лишь только после этого заливается новая стяжка толщиной не менее 50мм. Более тонкий слой может растрескаться в процессе эксплуатации.

    Вот такую подготовку основания требует технология укладки электрического теплого пола.

    Укладка электрического теплого пола своими руками – подготовка пола

    Электрический теплый пол своими руками: технология монтажа

    Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

    Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

    После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

    Прокладка проводов для электрического теплого пола фото

    С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

    Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

    Устройство электрического теплого пола

    Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

    Технология укладки электрического теплого пола своими руками

    Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

    Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения. На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

    Установка терморегулятора электрического теплого пола

    Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной стяжкой и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

    Автор статьи Михаил Корнеев

    stroisovety.org

    РубрикаПол

    Добавить комментарий
