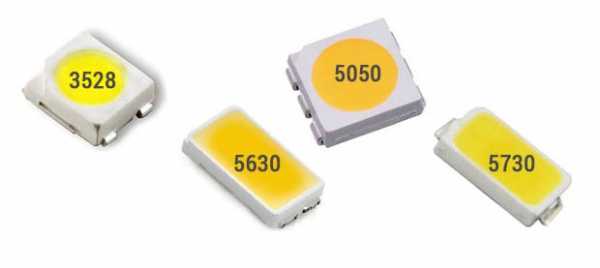

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device — устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах — его длина и ширина.

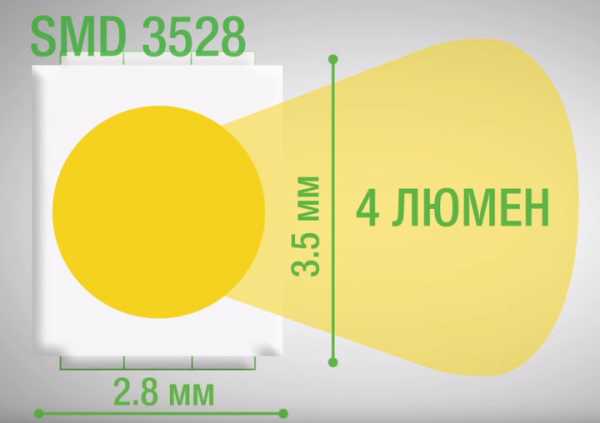

Данный вид имеет светодиоды небольшого размера 3,5мм * 2,8мм. Яркость такого диода всего 4-6 люмен. Ширина ленты 8мм. Такой тип используется исключительно для декоративной подсветки.

Она не слепит глаза и по причине маломощности позволяет сэкономить на покупке мощных блоков питания.

SMD3528 выпускается монохромных цветов и не способна менять свою расцветку при работе.

SMD5050 имеет светодиоды размером 5мм на 5мм. Такие светодиоды уже могут заменить основное освещение, так как мощность всего одного элемента здесь 11-25 люмен.

Это будет давать световой поток равный 60 ваттной лампочке накаливания. Собственно потребление SMD5050 всего 15 Вт. Ширина ленты — 10мм.

Она примерно в 3 раза ярче чем SMD3528. Одно из главных ее преимуществ — способность менять цвета под управлением RGB контроллера.

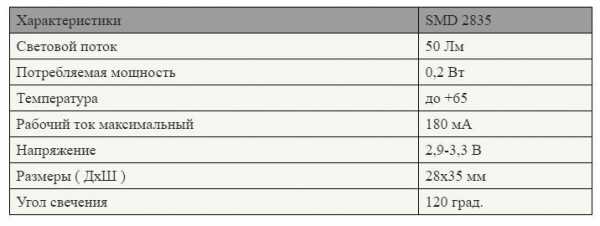

SMD2835 выдает около 50 люмен на один чип. Отличается высокой ценой. Ширина — 8мм.

Высокая светоотдача имеет и обратную негативную сторону — нагрев поверхности. Без хорошего теплоотвода применять такую ленту запрещено.

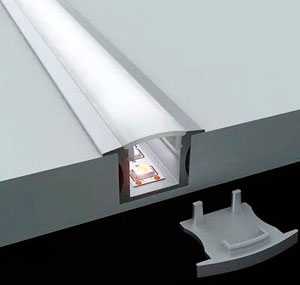

В качестве него используйте алюминиевый профиль, желательно с матовым экраном. Он будет рассеивать свет, сглаживая слепящий эффект.

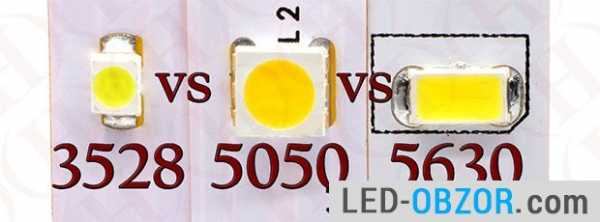

Светодиоды 2835 и 3528 очень похожи друг на друга, как их быстро различить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 — имеет низкий профиль для лучшего охлаждения и отдачи тепла.

Лента SMD 5630 (5730)

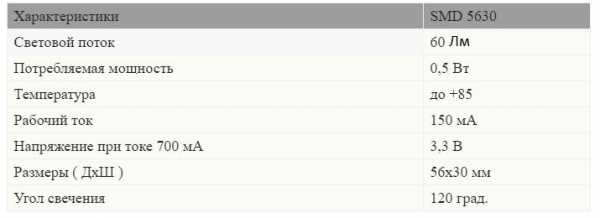

Самый мощный чип 5630 (5730). У него светоотдача — 60 люмен.



Он еще больше требователен к охлаждению. Применяется в основном для подсветки дорогих интерьеров и в витринах не дешевых магазинов и бутиках.

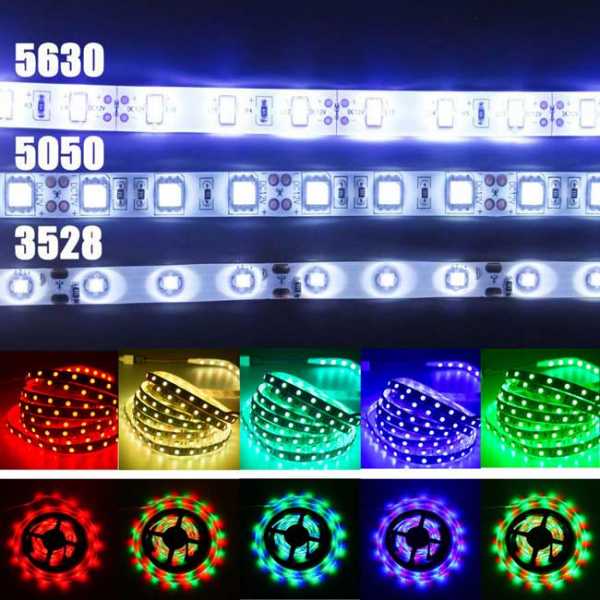

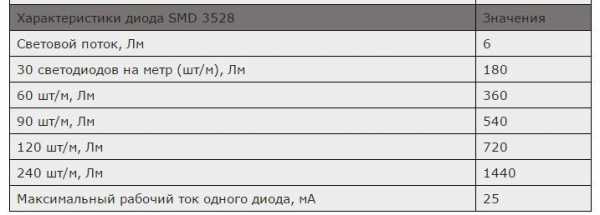

Сравнение технических характеристик светодиодных лент SMD3528, 5050, 5630, 5730 сведенные в одну таблицу:

Количество светодиодов

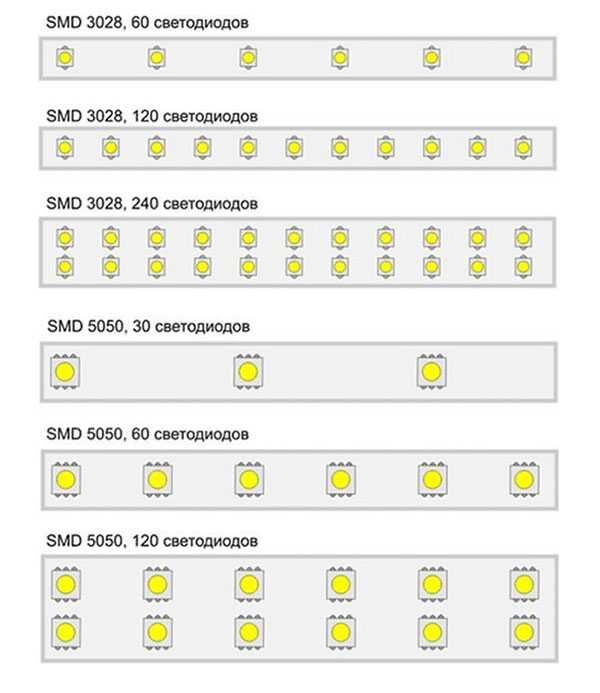

Одно из отличий светодиодных лент между собой — это количество светодиодов. Когда вам в магазине говорят SMD 5050 на 60 диодов это означает, что в 1 метре ленты расположено 60 диодов. Бывают изделия на 30-60-72-90-120-180-240 диодов.

Мощность и яркость ленты

Тут все просто, чем больше смонтировано на ленте светодиодов и чем они больше по размеру, тем больше ее мощность. Самая маломощная — это SMD 3528 на 60 диодов. Ее мощность всего 4,8Вт.

Яркость светодиодной ленты пропорциональная ее мощности. Чем она мощнее, тем ярче будет светить. Только не путайте здесь зависимость от количества, и всегда обращайте внимание на размеры самих светодиодов.

Лента с 30-ью элементами может светить гораздо ярче, чем с 60-ью.

Степень защиты

Степень защиты ленты обозначается двумя латинскими буквами — «IP» и двумя цифрами после них.

• ленты без защиты — IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

• ленты с защитой IP65 или IP54

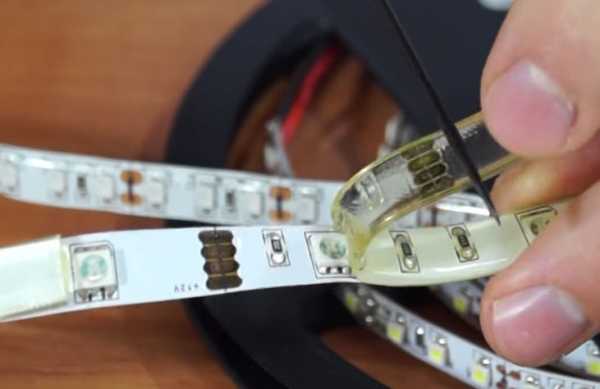

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют — лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

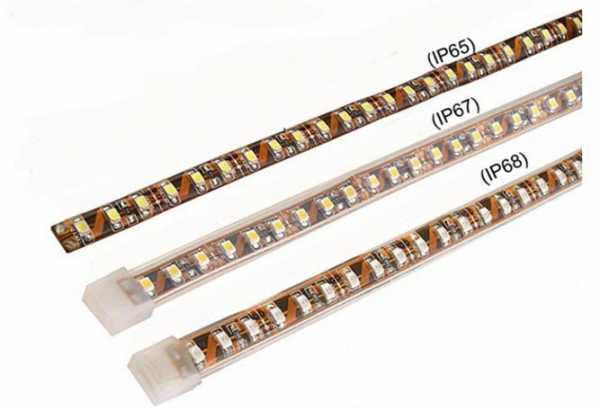

• ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

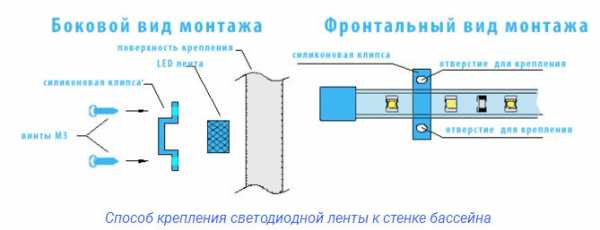

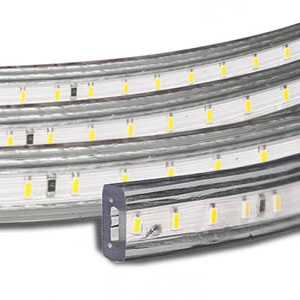

• максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: «Какую вам светодиодную ленту нужно?» вы должны смело и со знанием дела ответить:

«Мне нужна светодиодная лента SMD 5050 на 60 диодов, со степенью защиты IP65 и чтобы ее световой поток был хотя бы на 1200 люмен».

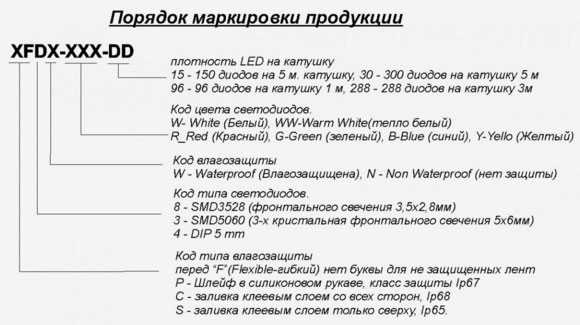

Расшифровка названий

Что обозначают сокращения и аббревиатуры из цифр и букв в полном названии марок светодиодных лент:





Отличия дешевых и дорогих светодиодных лент

Самая «размытая» характеристика, но самая важная для вас — это класс качества ленты. Почему одни и те же экземпляры с одинаковым количеством светодиодов, мощностью, одной степени влагозащиты стоят совершенно разных денег?

Как отличить хорошую ленту от не качественной и в чем разница? Чтобы это понять нужно знать из чего состоит светодиодная лента.

Три ее главных компонента:

• подложка или гибкая печатная плата

• сами светодиоды

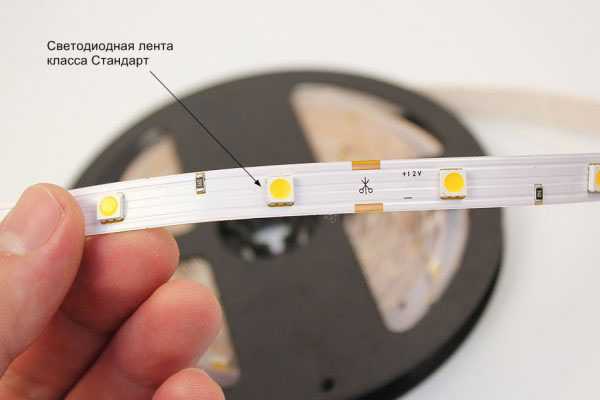

Несмотря на похожесть, у лент стандартного класса и у премиум лент отличается все, начиная от подложки. В премиум варианте в ее состав входит гораздо больше меди. Такая лента попросту толще.

Ее токопроводящая способность за счет этого гораздо выше, плюс она быстрее отводит тепло. К сожалению руками этого не ощутить, зато электронный штангенциркуль или микрометр помогут определить разницу толщины дешевой и дорогой ленты.

Разница светодиодов

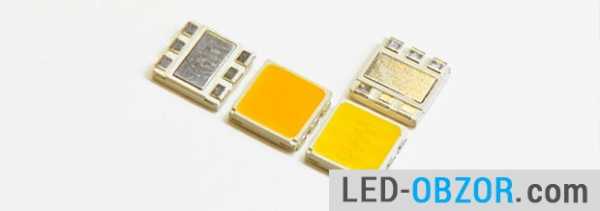

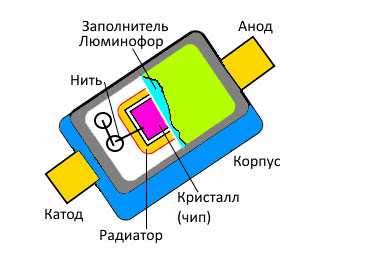

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

• материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

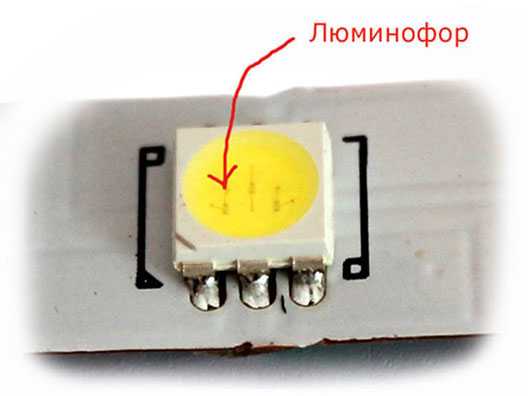

• качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

• разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть — 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

Клеевая основа

У всех лент сзади подложки есть клейкое основание. У премиум это Scotch 3М. Причем там должна быть не только одна надпись 3М, но еще и маркировка в виде отдельных цифр.

Однако каким бы он качественным не был, но со временем и этот скотч отклеивается. А представьте если у вас все это дело спрятано за подвесным потолком?

Поэтому профессионалы советуют использовать для клейки светодиодных лент теплопроводящий клей или дополнительно поддерживать ее в нескольких точках маленькими хомутами-стяжками.

Влагозащита лент

Также отличается и влагозащищенное покрытие. Например эпоксидная защита у дешевых экземпляров со временем желтеет. Соответственно тускнеет световой поток.

Причем такая лента может пожелтеть даже без эксплуатации, просто лежа на хранении.

Кроме того, в таких изделиях происходит окисление контактов.

Недостатки дешевых светодиодных лент

В конечном итоге на что это отражается?

• лента премиум классов на 30% или даже на 50% ярче. Это все из-за размеров чипов.

• на стандарт лентах срок службы в разы меньше

Светодиоды на недорогой ленте будут исправно служить примерно 1 год или полтора. Это если соблюдать все условия ее подключения.

Ленты элит класса работают без перебоев от 5 лет и выше. Главное создать ей хорошие условия для теплоотдачи.

Статьи по теме

domikelectrica.ru

Сравнение обзор светодиодов SMD 5730, SMD 5630, SMD 5050

В последнее время часто приходится слышать вопросы от читателей — какие светодиоды SMD лучше? Чем SMD 5050 предпочтительнее СМД5630, 5730 и наоборот? Сегодня попробуем разобраться в этих вопросах. Раз и навсегда решить вопрос — какому диоду отдать предпочтение.

Достаточно большое количество времени в мире твердотельного освещения используют SMD диоды. Раньше это было диковинкой и поэтому большинство светотехнических изделий на этих чипах стоили баснословно дорого. Сейчас же все изменилось. Появились новые технологии производства диодов, чипы стали более дешевые и яркие. Однако, даже такое быстрое развитие технологий производства диодов «не убило» старые-добрые SMD диоды. По большей степени это связано с тем, что при относительно малых размерах они дают не плохое свечение. Плюс к этому стоит отметить малый нагрев, а это позволяет использовать источники света наиболее долго, не переживая за быструю деградацию.

к оглавлению ↑

Характеристики и основные отличия светодиодов SMD 5630, SMD 5730 и SMD 5050

---

Я прочитал огромное количество литературы по данным светодиодам. Как они себя ведут, сколько света можно получить и т.д. и т.п. Сконструировали не один десяток модификаций прожекторов на данных чипах и осталось двоякое впечатление от них…

Не скажу, что диоды плохие. Но процесс монтажа сводит на «нет» все достоинства чипов. Как я уже говорил ранее — я сконструировал много LED источников света и на SMD, и на COB, и на 5мм диодах… Каждый тип диодов имеет свои плюсы и минусы.Не надо быть «семи пядей во лбу», чтобы сравнивать абсолютно разные типы между собой — это занятие наблагодарное. Поэтому этим заниматься и не буду. Приведу ( на основе своих испытаний ) ряд данных, в результате чего можно будет легко и быстро сделать для себя выводы.

к оглавлению ↑

Что сподвигло на такой эксперимент-сравнение SMD 5730, SMD 5630 и SMD 5050 разных производителей

---

Мне часто приходится слышать от многих читателей о том, что китайские товары — плохие и у них нет «адекватных» продавцов, в частности на Aliexpress. Много негатива пытаются вылить люди, которые по большей степени в этом не понимают и пытаются людям довести неправильную информацию, основанную на личных предпочтениях и не сделав ни одного опыта. При этом такие люди имеют право самостоятельно назвать себя экспертом в области светодиодного освещения и выдавать разнообразные «перлы», что диву даешься… На это и интернет, каждый имеет право на свой голос. Жаль, что к «ТАКОМУ голосу» прислушиваются люди, абсолютно не разбирающиеся в вопросах и верующие на слово тому, кто много букв написал на эту тему. Ну да оставим это на совести и тех и других. Пусть одни дураки пишут, а вторые верят в это… Нас это мало волнует.

Но все же вернусь к основной теме — сравнение характеристик SMD 5730, SMD 5630 и SMD 5050. В свое время мне приходилось много ездить по Китаю и общаться с большим количеством поставщиков диодных кристаллов. почему ездил лично? Да все просто! Не хочется верить тому, что вижу на сайте. Хочется увидеть процесс производства воочию.

После моих поездок были «присланы-привезены» огромнейшие количества всевозможных диодов: от SMD и кончая филаментами. Достал из закромов сами диоды и некоторые записи по ним, сделал некоторую подборку цифр, где можно будет ясно увидеть, что утверждение про китайские диоды — как минимум не правда…

к оглавлению ↑

Сравнение SMD 5630, SMD 5730 и SMD 5050 от разных производителей

---

Сравнения проводил на основе официальных samsung чипов и трех компаний из поднебесной. Цветовая температура всех образцов — 3000К. Одна компания более-менее известная, другая — «средней руки», третья не известная (гаражная). Начнем с SMD 5630. И посмотрим на Datasheet SMD 5630 от этих компаний.

	Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток, лм при 65 мА	20,5-26,5 в зависимости от модификации	20-22	22-24	26-28
Мощность	0,5	0,5	0,5	0,5
Ток, мА	65-150	65-150	65-150	65-150
Напряжение, В	2,7-3,2	2,7-3,2	2,7-3,2	2,7-3,2
Размер	56х30х0,8	56х30х0,8	56х30х0,8	56х30х0,8

По первым данным видим, что неизвестная китайская GZCL просто «сверхяркие» люмены нам гарантирует. Верится с трудом, но обязательно сделаем замеры. В остальном мы не видим ничего сверхестественного. Где-то характеристики больше, где-то меньше. Естественно, за эталон возьмем Samsung smd 5630. Замер будем производить при 65 мА, нас в первую очередь волнует только эта характеристика.

Измеренная характеристика	Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток при 65 мА, лм	23	22	20	16

Что и следовало предполагать. Samsung стала лидером, вторые чипы от Sanan, третье место от компании средней руки Songxin, ну и последние — GZCL. Если по первым все понятно без слов, то по последнему образцу заинтересовали такие данные. Первое, что замерил — размер кристалла. В процентном соотношении он на 18 процентов меньше Samsung. Отсюда и такой световой поток. По ценнику — самые дорогие «корейские» чипы, самые дешевые — GZCL. Для чего нужны последние? Думаю для устройства подсветки — самое то! И не дорого и света будет более чем достаточно. Sanan и songxin по световому потоку отличаются от эталонных не на много. А вот по цене Songxin — практически на 1/3 дешевле. Sanan дешевле Samsung на 15 процентов. По размеру кристалла и корпуса каких-либо особых отклонений не выявлено.

Теперь проведем сравнение LED SMD 5730 этих же компаний. Сначала сведем в таблицу datasheet от этих контор. Ничего нового мы тут не увидели) Последняя компания, скорее всего, завысила свои данные.

Характеристики	Samsung SMD 5730	Sanan SMD 5730( широко известная контора )	Songxin light	GZCL
Световой поток , Лм при 65 мА	25-28	25-28	23-25	28-32
Мощность, Вт	0,5	0,5	0,5	0,5
Ток, мА	65-150	65-150	65-150	60-150
Напряжение,В	2,7-3,2	2,7-3,2	2,7-3,2	2,7-3,2
Размер, мм	57х30х0,8	57х30х0,8	57х30х0,8	57х30х0,8

Измерим световой поток. Опять же, ничего нового не увидели… Последние представители завысили свои характеристики. Но в любом случае при 150 мА данный диод дает порядка 48-50 люмен. Что нельзя назвать плохим результатом.

Измеренная характеристика	Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток при 65 мА, лм	28	25	23	23

Ну и для полной картины сравним SMD 5050 от этих же компаний.

Характеристики	Samsung SMD 5050	Sanan SMD 5050( широко известная контора )	Songxin light	GZCL
Световой поток , Лм при 150 мА	18-20	18-20	17-20	20-23
Мощность, Вт	0,15	0,15	0,15	0,15
Ток, мА	65-150	65-150	65-150	60-150

На официальных datasheet мы получаем практически равноценные данные. Проведем замеры и получаем следующую картину… Практически все характеристики находятся в одном диапазоне. Но тут же возникает вопрос о цене. Samsung дороже всех других на порядок. А стоит ли платить больше, если получаем один и тот же результат.

Измеренная характеристика	Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток при 150 мА, лм	19	20	20	18

к оглавлению ↑

Вывод о сравнении SMD 5630, SMD 5730 и SMD 5050

---

Сравнение освещения SMD диодами

В результате проведенных испытаний мы можем сделать вывод — лучшие Samsung. Причем тут у меня также двоякое впечатление. Разница от других экземпляров по одинаковым диодам не такая большая. Есть разница по тепловому нагреву. Самый плохой теплоотвод у последней компании GZCL. Все-таки ребята сэкономили на подложке. Но тут мы можем сыграть на меньшем питании по току. Света будет меньше, но продолжительность жизни увеличится. По остальным образцам — практически все данные идентичны друг-другу. Разница только в цене…

Для чего все это было сделано? Главной целью было показать, что утверждение — «На китайских площадках продают только барахло» — не имеет под собой объективных оснований. Китайские площадки, также как и российский рынок, имеет как адекватных производителей и продавцов, так и плохих. Те, кто не могут правильно отбраковать и идентифицировать хорошие ( удовлетворительные ) китайские диоды от плохих — танцор, которому вечно что-то мешает.

Есть на китайском рынке хороший товар. И его не мало. Надо уметь правильно выбирать и не гнаться за дешевизной. Все представленные в обзоре продавцы — имеют не плохие рейтинги и продажи своей продукции. Особенно Sanan.

к оглавлению ↑

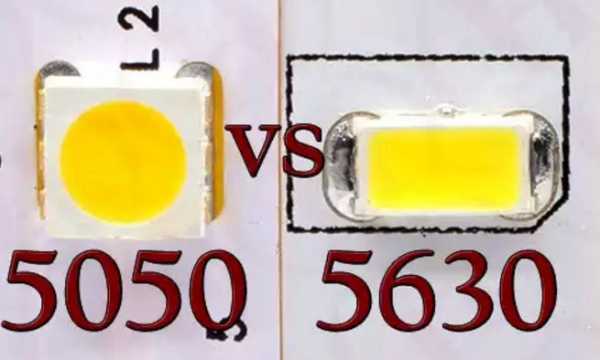

Светодиодные лампы на SMD 5630 и SMD 5050

---

Рассматривая вопрос о сравнении SMD 5630 и 5050 мы можем только утверждать, что светодиоды от представленных выше компаний не плохие. Но не дадим гарантию того, что товары, выпущенные на этих чипах будут такими же. Никто не даст гарантию того, что светодиоды не окажутся подделкой, как это можно видеть в нашумевшей истории с диодами Cree.

Здесь только остается уповать на Ваши знания, эксперименты и общение с теми, кто уже не раз приобретал и тестировал продукцию китайских магазинов. Только так Вы можете себя обезопасить.

А вообще, в офисе у меня висят светильники-армстронг на SMD 5730. Хорошие диоды, хорошие лампы. И все это дело работает уже почти 3 года и никаких проблем я с этими устройствами не наблюдаю. Да и давно я отказался от диодов, которые морально устарели, пускай и имеющие не плохие характеристики. SMD 5050 уже давно для меня «умерли» как полноценный источник света. Поэтому и отдаю предпочтение другим чипам.

leds-test.ru

Какие лучше smd 3528 или smd 5050?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

В одной из статей мы рассматривали технические различия светодиодов SMD 3528 и SMD 5050. Найти вы можете ее здесь. Далее мы будем рассматривать исключительно удобство и рациональность применения одного из типов светодиодов.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Все о светодиодной ленте SMD 5050

С начала производства первой светодиодной ленты на SMD 5050 прошло более 10 лет. За это время рынок светодиодной продукции значительно расширился, появились более мощные аналоги. Тем не менее, спрос на LED-ленту на основе SMD светодиодов 5050 ничуть не снизился. Она по-прежнему востребована среди покупателей, во многом из-зи уникальных свойств и стабильной продолжительной работы.

Особенности и область применения

Уникальность светодиодной ленты этого типа заключается в особой технологии производства SMD 5050. На сегодняшний день SMD 5050 остаётся единственным широко применяемым компактным светодиодом для SMD монтажа, в корпусе которого расположены 3 отдельно управляемых светоизлучающих кристалла, что позволяет получить практически любой цвет свечения, а также управлять этим светом с помощью специального контроллера.

Чаще всего светодиодную ленту SMD 5050 применяют в качестве декоративной подсветки:

• для заполнения комнаты насыщенным синим, зелёным или красным светом, а также их оттенками;
• для создания светомузыкальных эффектов;
• в рекламных целях и шоу-бизнесе;
• в качестве новогоднего украшения.

Если же необходимо получить яркий белый свет, то лучше параллельно с ней приклеить ленту на мощных светодиодах SMD 5730.

Варианты исполнения

Светодиодные ленты, собранные на чипах SMD 5050, можно условно разделить на 3 вида: одноцветные, многоцветные и адресные.

Одноцветные (монохромные) ленты SMD 5050 собраны на основе трёх кристаллов, излучающих свет одного цвета. Если присмотреться к такой ленте, то можно увидеть, что в местах разреза присутствуют только 2 контакта для подключения «+» и «–». Мультицветные или RGB-ленты состоят из чипов с тремя кристаллами разных цветов (Red, Green, Blue) и в местах разреза имеют по 4 контактных площадки. Это даёт возможность пользователю задавать любой оттенок света при помощи RGB-контроллера. Недостатком RGB-лент является низкая мощность излучения при работе в режиме белого света. Избавиться от него удалось путём монтажа рядом с каждым RGB-светодиодом белого светодиода (RGBW-ленты). Причём управление белыми светодиодами производится по отдельной линии. В продаже также можно встретить вариант, когда в корпусе SMD 5050 в дополнение к RGB-кристаллам вмонтирован чип белого светодиода с отдельным управлением.

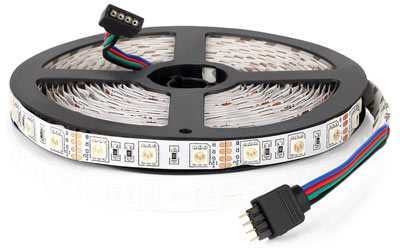

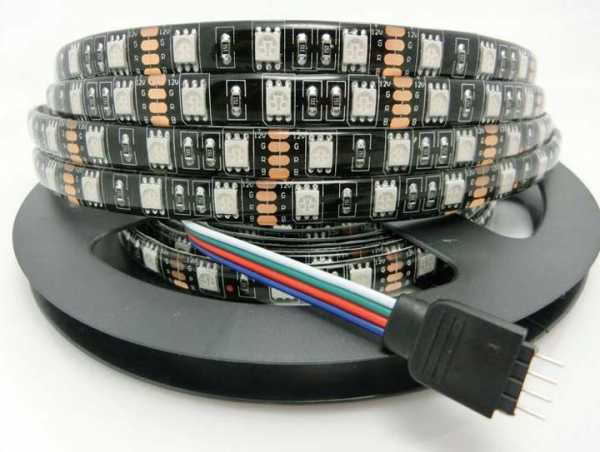

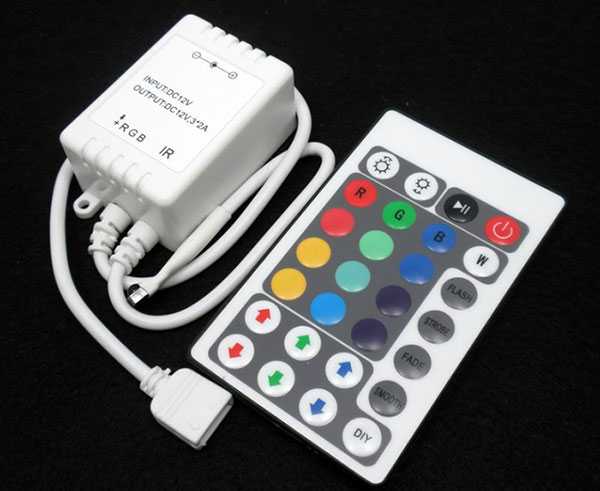

Приобрести RGB светодиодную ленту на основе LED SMD 5050 можно во многих интернет-магазинах. Наиболее достойным вариантом является интернет-магазин www.giant4.ru, который зарекомендовал себя как продавец качественного товара с невысоким ценником.

В адресной светодиодной ленте под корпусом SMD 5050 дополнительно с тремя излучающими кристаллами установлен чип ШИМ-драйвера WS2812B. В результате каждый адресный светодиод работает по индивидуальной команде, которую он получает от DMX-контроллера или Arduino. Столь оригинальное решение в значительной мере расширяет возможности RGB-светодиодов, но требует применения специализированного оборудования и программного обеспечения.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 — от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

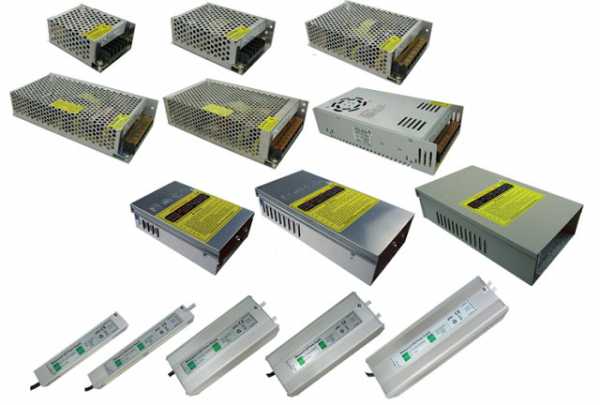

Расчёт мощности для выбора блока питания

Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:

• 30 led/m – 7,2 Вт;
• 60 led/m – 14,4 Вт;
• 120 led/m – 28,8 Вт;
• 240 led/m – 57,6 Вт.

Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.

Мощность БП определим по формуле:

• P1м – мощность потребления одного метра, Вт;
• N – общая длина всех отрезков, подключаемых к БП, м;
• K – коэффициент запаса по мощности. Обычно К=1,2.

Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».

Надёжные производители

Помимо технических характеристик не нужно забывать о качестве. Особенно если перед вами стоит задача собрать подсветку подвесного потолка. Лучше всего покупать светодиодную ленту таких брендов как Philips, Feron, Gauss. Однако ввиду дороговизны их продукция мало востребована. В связи с этим потенциальные покупатели вынуждены выбирать из того, что предлагает российский рынок. Здесь можно доверять светодиодным лентам SMD 5050 среднего ценового диапазона от Navigator, JazzWay, Foton, Lumex, Giant4, Horoz Electric, Arlight.

Пару слов об изделиях с AliExpress

Пытаясь сэкономить, многие потенциальные покупатели обращаются за поиском дешёвой продукции в AliExpress. При этом они забывают о том, что эта торговая площадка – лидер по сбыту низкокачественной продукции. И даже многочисленные положительные отзывы не гарантируют качество продукта и порядочность продавца. Практика показывает, что из-за грубого нарушения технологии и применения низкокачественных компонентов светодиодные ленты из Китая частично или полностью выходят из строя в первый год работы. Поэтому дешёвые led-ленты с AliExpress пригодны только для изготовления новогодних украшений и прочих самоделок.

Читайте так же

ledjournal.info

Characteristics of SMD LEDs 3528, 5050, 5630, 5730

Consider the specifications of the LEDs from the consumer point of view, will not be considered unnecessary parameters that are not particularly affect not granted. Let us only on the important characteristics, because basically we are interested in how to apply pressure on him and that he would have shone brighter and longer.

Among the many types of diodes, the greatest popularity was received SMD 3528, SMD 5050 , SMD 5630, SMD 5730 . According to the Channel number you can see which LEDs are modern, the higher the numerical designation, the newer LED model.

The real power of the Chinese LEDs

90% of Chinese products, such as the bazaar Aliexpress, manufactured on low-power diodes, which are much weaker brand. Brand is the production of Samsung, LG, Philips and others. The Chinese are actively using it, indicating the parameters as if it installed Samsung. After the purchase is that the brightness and lower power is 3-4 times than the seller promised.

	Chinese 5630, 5730 type №1	Chinese 5630, 5730 type №2	Chinese 5050
Power	0,09W	0,15W	0,1W
Brightness	7 lm	12 lm	8 lumens

It turns out that the Chinese 5630 (5730) on weaker corporate 0,15W, 5050 at 0,2W. Be careful when choosing a product.

Table of branded LEDs

Parameter	3528	5050	5630	5730-05	5730-1
Luminous flux	5	15	40	40	100
Power	0.06 W	0.2 W	0.5 W	0.5 W	1W
Temperature	+ 65	+ 65	+80	+80	+80
The current ampere	0.02	0.06	0.15	0.15	0,300
The voltage V	3.3	3.3	3.3	3.4	3.4
Dimensions, mm	3,5 x 2,8	5 x 5	5,3 x 3	4,8 x 3	4,8 x 3

The table shows the average characteristics of white light LEDs with the most popular options. Lamps of warm white and cool-white light are typically less luminous flux. Just at the same brightness, LED white light gives a better coverage than others.

Basically characteristics depend on the manufacturer swing plus or minus 15%. The best course options provide eminent European, Japanese, Chinese brands. LED diodes unknown manufacturers certainly worse, but even they have no guarantees stated service life. The worst option, when you are at a low price offer LEDs labeled as a brand, but it is not known by whom they were made. Mainly forgery of the brand can be distinguished only by measuring all the parameters and comparing the statements.

Budget LEDs unknown manufacturer is usually very weak, instead of the will of all 0,5W 0,15W and 0,09W. So do the Chinese to pass off sleaze company. But they make three times the number of diodes. These diodes operate a maximum of 20,000 hours. Most often found on corn and LED strip SMD 5630 .

Compare the size and brightness

Compare diodes LED tape 5050, 3528 , 5630. To a large makeshift box make measurements of each diode illumination. It is clearly seen the difference in illumination and direction of the illumination angle.

Energy Efficiency Comparison of LED diodes

Luminous flux Lumen per watt:

• SMD 3528 — 70 lm / W;
• SMD 5050 — 80 lm / W;
• SMD 5630 — 80 lm / W;
• SMD 5730-05 — 80 lm / W;
• SMD 5730-1 — 100 lm / W;

The development of LED technology is towards increasing the number of lumens per unit area. Compliance with the light on the power unit with the change of generations of ICE diodes does not change very much. If we compare the LED SMD 3528 and 5730-1, almost at the same area, the light output of the light emitting element increased by 22 times and 15 times the power consumption.

Сharacteristics of 5730 SMD LEDs

led-obzor.com
