Красный светодиод

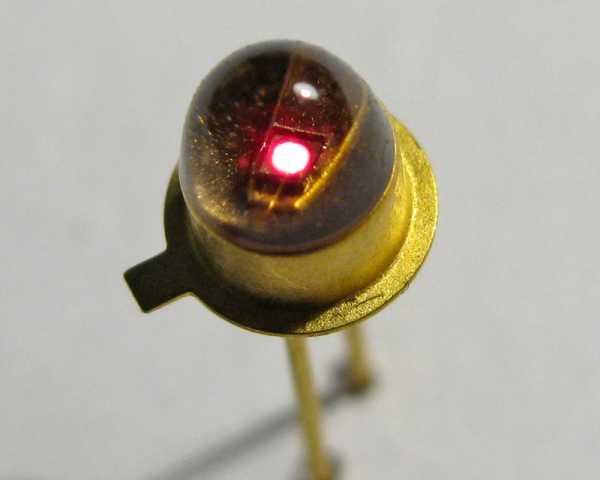

Из всех монохромных светодиодов красные были созданы первыми. Практически сразу же их стали применять в световых индикаторах. Постепенно с развитием технологий появились довольно яркие led-источники. Сегодня спрос на красные светодиоды есть практически в каждой производственной сфере, начиная от автомобилестроения и заканчивая сельским хозяйство.
Красный светодиод
Когда появился красный светодиод?
Еще в 1907 года британскими учеными наблюдалось свечение твердотельного диода при прохождении через него электрического тока. Начиная с того времени во всем мире было проведено множество экспериментов, введено понятие «полупроводник», изобретен транзистор и лазер. И только в 1961 году перед миром предстал прибор, которому суждено было перевернуть наши представления об источнике света.
Изобретателем первого настоящего светодиода, излучающего видимый красный цвет, является американский ученый Ник Холоньяк. Полупроводником для генерации излучения стал GaAsP (арсенид-фосфид галлия), который и по сей день используется в производстве, служа основой для темно-красных led-ламп.
Главные характеристики
Длина волны красного света, излучаемого светодиодом, составляет 610-760 нм. Фиксируемое падение напряжения находится в диапазоне 1,63-2,03 Вольт. Помимо GaAsP, сегодня используются и другие легированные структуры, обеспечивающие чистый и яркий красный свет.
Считается, что при соблюдении правил эксплуатации, качественный красный светодиод имеет срок службы 80 тысяч часов. Разделите это число на 24 часа в сутках и затем на 365 дней в году, и вы получите, что красная led-лампа может непрерывно светить более 9 лет.
В реальных условиях существует перегрев, неправильное подключение и скачки напряжения, поэтому срок несколько снижается. Но в любом случае это в десятки раз больше, чем у обычной лампы накаливания.
Благодаря возрастающей с каждым днем конкуренции в продаже представлен широкий ряд моделей светодиодов. Они отличаются своей эффективностью, размерами, углом излучения, мощностью. На их основе создаются современные светильники, прожекторы, собираются модули, дела.
Применение красного светодиода

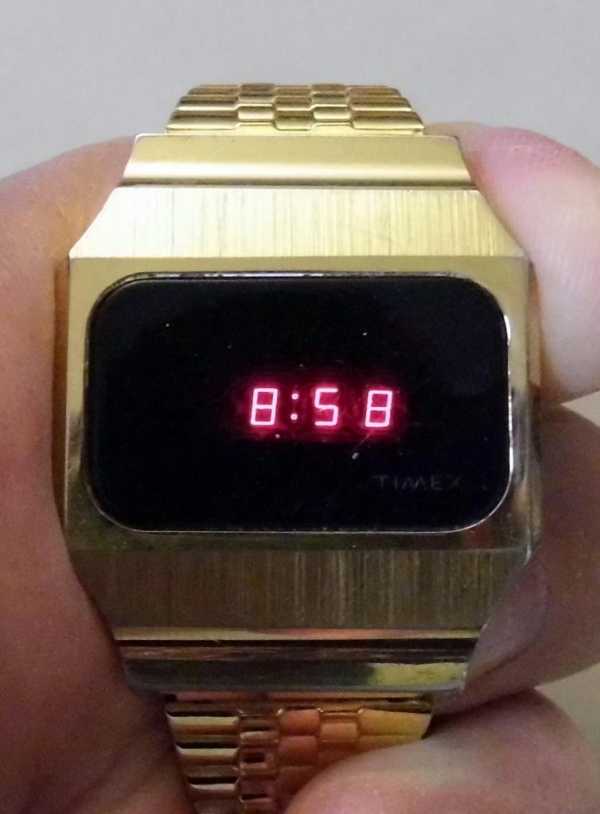

Практичность красного светодиода доказана временем. Это не просто игрушка для новогодней гирлянды, хотя и такое применение вполне востребовано. На их основе собираются современные светильники, прожекторы, делаются рекламные вывески, запускаются бегущие строки. Вот несколько примеров, как используют этот современный источник света.

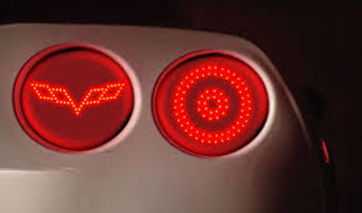

Красные светодиоды в стоп-сигналах автомобиля
- Постоянно совершенствуются светодиоды для автомобильных стоп-сигналов и подворотников. Некоторые компании имеют специальные отделы, занимающиеся исключительно этим вопросом.
- Простое и в тоже время полезное применение красному цвету нашлось в светофоре. Теперь он горит ярче и дольше, что повышает уровень безопасности на дорогах.
- Красная светодиодная подсветка применяется в сельском хозяйстве для усиления роста растений. В этой сфере по-прежнему проводятся исследования, подтверждающие положительное влияние искусственного освещения на развитие стеблей и листьев. Ленты из красных светодиодов закрепляются вертикально, образуя занавески, чтобы как можно лучше осветить растение в теплицах. Сверху также подвешиваются блочные светильники.

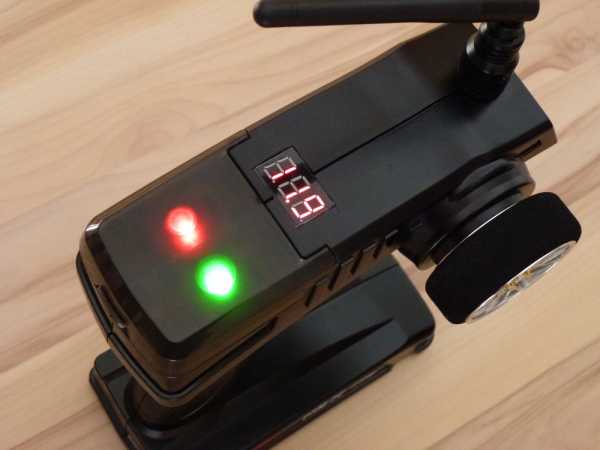

- Самые разнообразные индикаторы редко обходятся без красного света. Его применяют в лабораторных установках, телевизорах, медицинском оборудовании, компьютерах, различных технических приспособлениях.
- Удобство в использовании и небольшие затраты на электроэнергию привели к тому что светодиоды красного цвета, как и других цветов, стали использовать дизайнеры для оформления помещений, украшения зданий, создания инсталляций. Теперь это одно из средств самовыражения, инструмент искусства.
Не осталась в стороне сфера медицины. Здесь изучают влияние чистого красного света на самочувствие человека. Предполагается использование излучения в терапевтических целях.
И конечно, надо напомнить, то красные светодиоды применяют в RGB-схемах для получения белого света. Они являются неотъемлемым звеном в конструкции светодиодных экранов, многоцветных лент и других осветительных приборов.
le-diod.ru
основные характеристики и области применения
СИД (светоизлучающие диоды), носящие также более привычное для нас английское название LED (аббревиатура от light-emitting diode), являются настоящими невоспетыми героями в мире электроники. Они выполняют десятки различных функций и применяются сейчас чуть ли не в каждом электронном устройстве. Так, например, они отображают символы на световых табло, передают информацию от пульта дистанционного управления к приемнику сигнала, освещают дома или сообщают вам о текущем состоянии прибора. Собранные вместе зеленые, красные и синие светодиоды могут формировать изображение на огромном телевизионном экране или управлять дорожным движением в светофоре.
Светит, но не греет
В принципе, светодиоды – это лишь миниатюрные лампочки, которые отлично устанавливаются в любую электрическую схему. Но при этом у них нет нити накаливания, обязательной для обычных ламп, вследствие чего они несильно нагреваются. Свет, излучаемый СИД, возникает лишь в результате движения электронов в полупроводнике, соответственно, и срок службы у них такой же, как и у обычного транзистора.
Если сравнивать ресурс работоспособности светодиода и лампы накаливания, то у LED он на тысячи часов больше. Крошечные светодиоды стали заменой трубок, освещающих жидкокристаллические экраны высокой четкости, позволив делать их значительно более тонкими.
Откуда взялся этот странный свет?
Не углубляясь в дебри физических процессов, посмотрим, за счет чего светится СИД.
Свет – это форма энергии, выделяемая атомом, состоящая из множества небольших пакетов частиц с энергией и импульсом, которые называли фотонами. Они вырабатываются при перемещении электронов с дальней орбиты на более ближнюю. Чем больше проходимое электроном расстояние, тем больше энергия выделяемого им фотона, характеризующаяся более высокой частотой. Эта частота как раз и отвечает за длину световой волны, которая и определяет цвет излучения. Например, атомы в стандартном кремниевом диоде устроены таким образом, что электрон падает на относительно короткое расстояние. В результате частота фотонов настолько мала, что невидима для человеческого глаза – она находится в инфракрасной части спектра света. Разумеется, это необязательно плохо: инфракрасные светодиоды идеально подходят, в частности, для пультов дистанционного управления.
Горящие красным светодиоды открывают отрезок видимого человеком светового излучения и уже в состоянии, например, подсвечивать цифры в электронных часах. В зависимости от материалов, используемых в СИД, они могут быть настроены для свечения в инфракрасном, ультрафиолетовом и всех цветах видимого между ними спектра.
Двое из ларца, одинаковых с лица
Вскоре после разработки красного светодиода появились СИД и других цветов. Практически сразу их стали комбинировать, размещая в единой оболочке. Двухцветный светодиод – это устройство с двумя выводами, где в одном корпусе параллельно установлены два встречно направленных диода разного цветового излучения. При этом цвет будет зависеть от полярности подаваемого на устройство напряжения.
Широкое применение получили красно-зеленые светодиоды, используемые в качестве индикатора готовности устройства к работе (горит красный – выключено, зеленый – включено).
Нет в мире совершенства, или Пара недостатков идеального источника света
Очевидно, что LED-технологии еще несовершенны. Одним из недостатков является их уязвимость для высоких температур. Протекание слишком большого тока и, как следствие, перегрев светодиодной схемы вызывают необратимое выгорание, часто называемое светодиодным расплавлением. Кроме того, созданные на основе передовых полупроводниковых материалов светодиоды до недавнего времени были слишком дороги для использования в качестве естественного освещения. Но с 2000-х годов, с запуском массового производства, цена на СИД упала в несколько раз и стала соизмерима со стоимостью обычных ламп, а с учетом долгого срока службы, яркого света, экологичности и потрясающей энергоэффективности использование светодиодов стало более экономичным вариантом освещения для дома.
Великий и ужасный красный фонарь
Остановимся более подробно на том, где нашел применение красный светодиод. Его по праву можно считать «старшим братом» в семействе СИД, хотя бы потому, что он был первым светодиодом, работающим в видимом спектре излучения. Естественно, что и применять его для практических нужд стали раньше других и в первую очередь для привлечения внимания в случае неисправности оборудования. Согласитесь, когда вместо равномерного урчания двигателя ритмично моргает красный светодиод, подсвечивая ту или иную иконку на панели вашего любимого автомобиля или ненаглядной стиральной машинки, то как минимум это вызывает чувство легкой тревоги. Да, именно для оповещения о таких чрезвычайных ситуациях чаще всего и используют индикатор такого типа.
Тайна красного цвета
Красный цвет имеет самую большую длину волны и наименее подвержен рассеиванию, соответственно, он виден с наиболее дальнего расстояния. Потому неудивительно, что мигающий красным светодиод широко используется для аварийных и тревожных фонарей. Причем уровень потребления электроэнергии у СИД такого цвета наименьший среди всех других светодиодов видимого спектра, что обеспечивает максимальное время работы используемого устройства освещения.
Красные светодиодные фонари принято использовать там, где есть необходимость в свете высокой интенсивности, при этом не мешая другим людям. Например, они являются предпочтительными в театре, в кино и для чтения астрономических карт. Красный свет не напрягает глаза, способствуя лучшему расширению зрачков, и позволяет отлично видеть отражающие свет объекты.
И у огородников LED-технологии нашли достойное применение. Синий свет стимулирует начальный рост растения, а использование красных светодиодов улучшает процесс цветения и завязи плодов. Здесь СИД вне конкуренции, поскольку, выделяя огромное количество света, не перегревают и не сушат воздух, в отличие от ламп другого типа, способных нанести вред будущему урожаю.
Чем дальше, тем «чудесатее»
Замена старых ламп накаливания на светодиодные является лишь верхушкой айсберга, LED-история только начинается. Благодаря новым разработкам светодиодные решения выходят на новые горизонты, которые ранее для них были недоступны. Наиболее вероятным представляется направление развития, связанное с использованием органических светодиодов, или OLED.

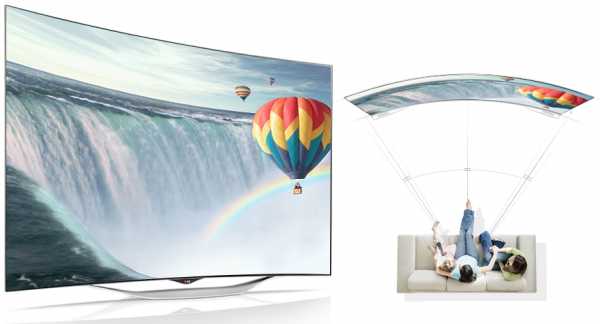

Органические материалы, применяемые для создания этих полупроводников, являются пластичными, что позволяет уже сегодня создавать образцы гибких источников света и даже дисплеев. Похоже, что именно OLED-технологии проложат дорогу для следующего поколения телевизоров и смартфонов. Ведь действительно удобно снять свой телевизор со стены, свернуть в трубочку и забрать с собой, предположим, на дачу.
Трудно сказать, куда светодиодные технологии пойдут в будущем, но ясно одно – возврата к лампочке Эдисона уже не будет.
fb.ru
Модель |
Тип лазера | Длина волны (nm) | Мощность (mW) |
Темп. диапазон | Тип корпуса | Произв. | |
ADL-63054TL | FP | 635 | 5 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
LD6305A5 | FP | 635 | 5 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
ADL-63102TL-3 | FP | 635 | 10 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
ADL-63104TL | FP | 635 | 10 | -10…+50 | ТО-18, 3-pin, |
AL | |
LD6310B4 | FP | 635 | 10 | -10…+50 | ТО-18, 3-pin, window cap |
UO | |
QL63F5SA4 | FP | 635 | 10 | -10…+50 | ТО-18, 3-pin, window cap |
QSI | |
ADL-63153TL | FP | 635 | 15 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
ADL-63203TL | FP | 635 | 20 | -10…+40 | ТО-18, 3-pin, window cap |
AL | |
QL63H5SA | FP | 635 | 20 | -10…+40 | ТО-18, 3-pin, window cap |
QSI | |
ADL-63301TL | FP | 635 | 30 | -10…+40 | ТО-18, 3-pin, window cap |
AL | |
ADL-65052TL | FP | 650 | 5 | -10…+40 | ТО-18, 3-pin, window cap |
AL | |
ADL-65055TL | FP | 650 | 5 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
ADL-65055TA2 | FP | 650 | 5 | -10…+50 | ТО-18, 3-pin, window cap встроенный драйвер |
AL | |
OP-651 | FP | 650 | 5 | -10…+50 | window cap |
FTI | |
LD6505A5 | FP | 650 | 5 | -10…+50 | ТО-18, 3-pin, window cap |
UO | |
HLDP-650 A-5-02 | FP | 650 | 5 | -10…+50 | ТО-18, 3-pin, window cap |
HJ | |
QL65D5SA-P | FP | 650 | 5 | -10…+50 | ТО-18, 3-pin, window cap |
QSI | |
ADL-65074TL | FP | 650 | 7 | -10…+85 | ТО-18, 3-pin, window cap |
AL | |
QL65F5SA | FP | 650 | 10 | -10…+85 | ТО-18, 3-pin, window cap |
QSI | |
QL65F5SC | FP | 650 | 10 | -10…+85 | ТО-18, 3-pin, window cap |
QSI | |
ADL-65102TL | FP | 650 | 10 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
ADL-65103TL | FP | 650 | 10 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
OP-652 | FP | 650 | 10 | -10…+50 | ТО-18, 3-pin, window cap |
FTI | |
LD653051A | FP | 650 | 30 | -10…+50 | ТО-18, 3-pin, |
UO | |
ADL-66302TU | FP | 660 | 30 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
QL65I7SC | FP | 660 | 35 | -10…+50 | ТО-18, 3-pin, window cap |
QSI | |
LD6650E4 | FP | 660 | 50 | -10…+50 | ТО-18, 3-pin, window cap |
UO | |
ML101J21 | FP | 660 | 80 | -10…+50 | ТО-18, 3-pin, window cap |
MLD | |
ADL-66Z01HU | FP | 660 | 100 | -10…+50 | ТО-18, 3-pin, window cap |
AL | |
LD66A051A | FP | 660 | 100 | -10…+50 | ТО-18, 3-pin, window cap |
UO | |
ML101J25 | FP | 660 | 100 | -10…+50 | ТО-18, 3-pin, window cap |
MLD | |
ADL-66Z51DL | FP | 660 | 150 | -10…+50 | ТО-18, 3-pin, window cap |
AL |
www.fti-optronic.com

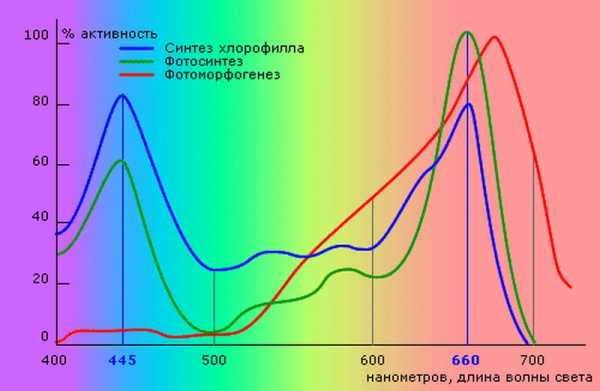

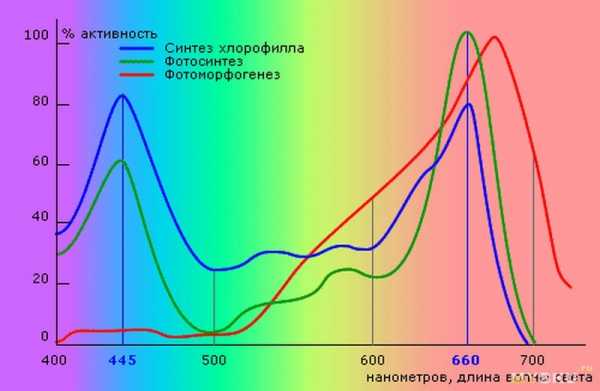

Светодиоды 440-450нм и 660-670нм для растений и фитолампа на них
Как то я уже рассказывал о изготовлении ламп для подсветки растений из наборов с ТАО. Тогда меня покритиковали, что я использовал светодиоды «неправильного спектра».Брать именитые Bridgelux почти за 1$ не позволила жаба, поэтому на свой страх и риск купил неизвестного производителя. Опыт удался, за подробностями под кат.
Заказ
Итак перелопатив десятки продавцов на ТАОБАО решил рискнуть и взять у этого продавцаЛот на светодиоды один, но в опциях можно выбрать синие, красные, 1,3 и 5 Вт, а также уже напаянные на алюминиевую звездочку.
Цена через посредника MisterTao:
Синий светодиод (450-455нм) 3вт без радиатора — $0.23 x 20шт = $4.6
Красный светодиод (660-670нм) 3вт без радиатора — $0.31 x 20шт = $6.2
С доставкой и комиссией получается около $17 или $0.42 за штуку если больше ничего не брать.
Я брал, поэтому мне они вышли дешевле.
Производитель светодиодов имеет сайт на китайском, на котором есть много интересной светодиодной продукции.
К сожалению до даташитов этот производитель еще не дорос.
Заказ был доставлен еще в ноябре за 33 дня обычной почтой.
Характеристики
Красные светодиоды 3ВтКод производителя: PJH-P3R140A1-60T
Длина волны: 660-660 нм
Рабочее напряжение: 2.6-3.0 В
Максимальный ток: 700 мА
Размер кристалла: 4.3 мм
Световой поток: 60-80 лм
Синие светодиоды 3Вт
Код производителя: PJH-P3R140A1-30T
Длина волны: 450-455 нм
Рабочее напряжение: 3.4-3.8 В
Максимальный ток: 700 мА
Размер кристалла: 4.5 мм
Световой поток: 30-40 лм

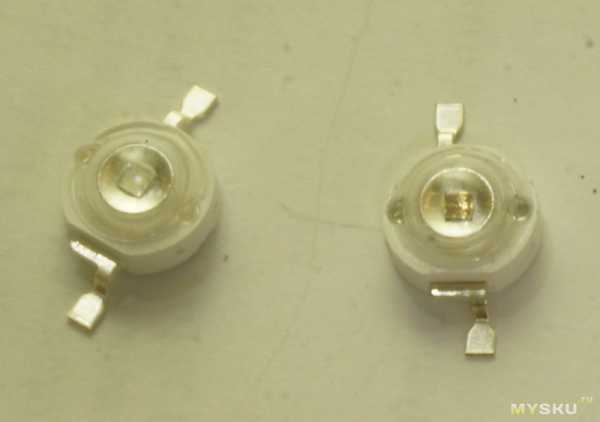

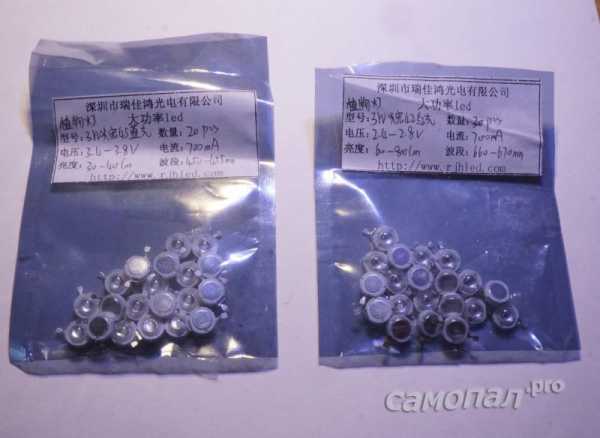

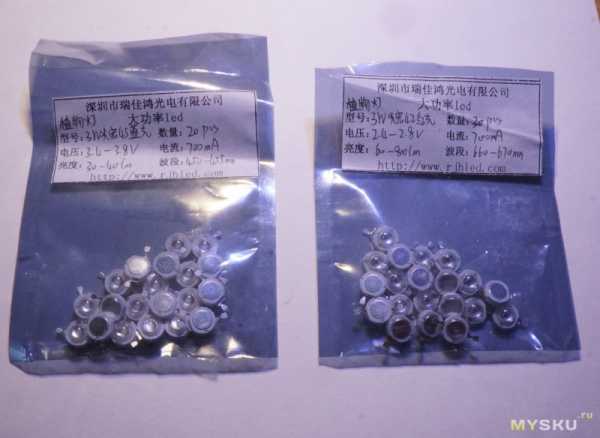

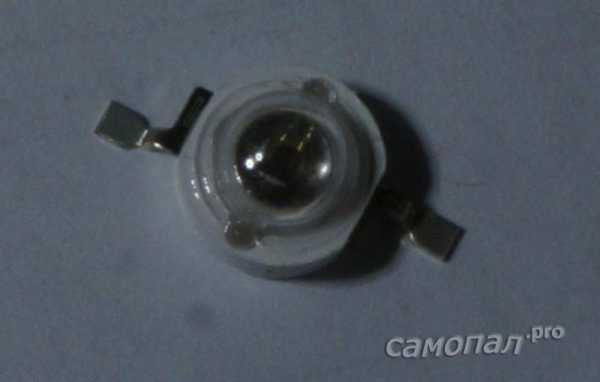

Пришли светодиоды в пакетиках подписанных от руки по китайски

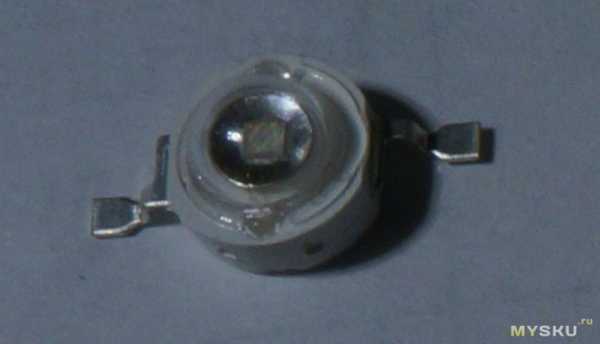

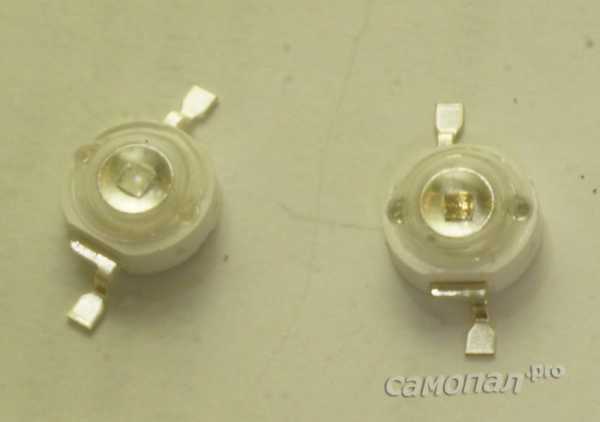

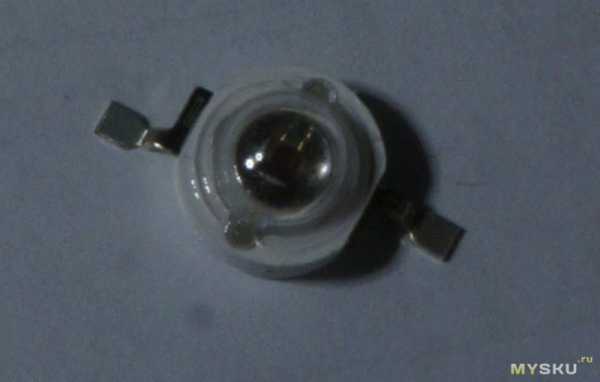

Люминофора у монохромных светодиодов нет, линзы прозрачные и кристаллы видны. У синего (слева) кристалл чуть больше чем у красного (справа), что соответствует описанию.

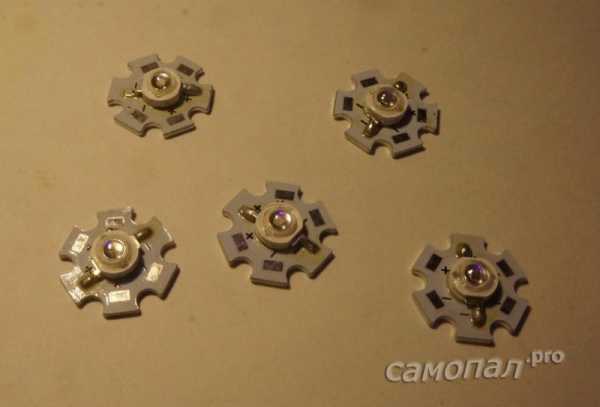

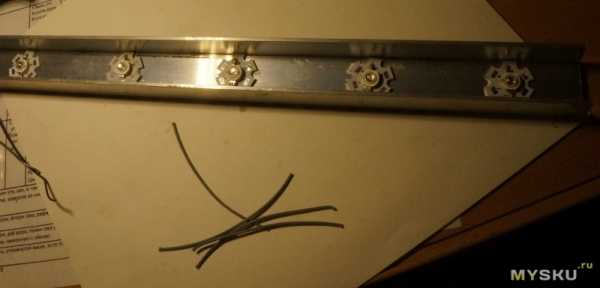

Распаиваю проверенным методом при помощи термопасты и фена на алюминиевые радиаторы-звездочки.
Радиаторы звездочки намазываю КПТ-8 и двумя капельками суперклея креплю к алюминиевому профилю

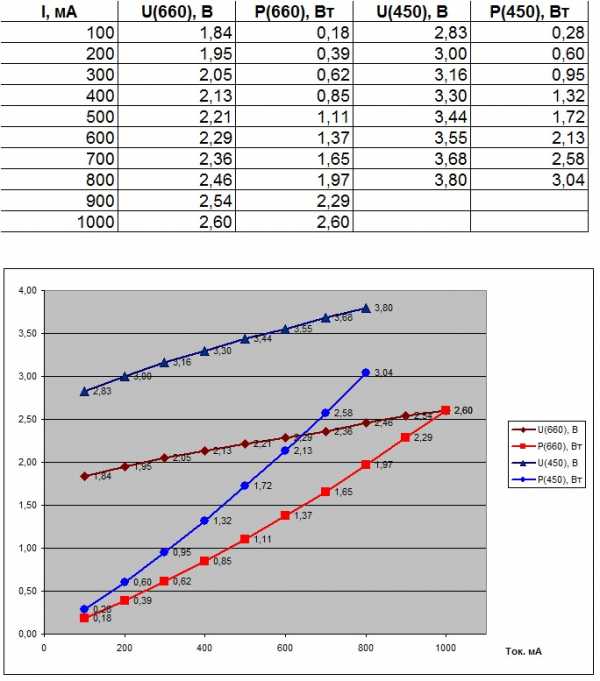

Снимаю вольт-амперную характеристику
Подключаю поочередно синий и красный диоды к источнику 5В через мощный переменный резистор.Вольт-амперную характеристика и зависимость мощности от тока
Как видно из графика и таблицы, красный светодиод при паспортном токе 700мА выдает мощность 1.65 Вт при рабочем напряжении 2.36 В. Синий ближе к заявленным характеристикам.

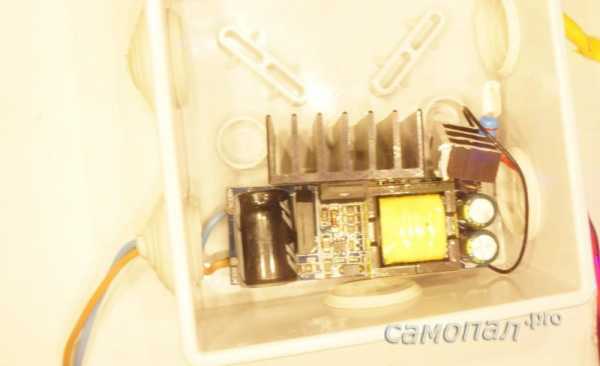

Драйвер для светодиодов (4-6)x3Вт у меня лежал давно. Я ему давно заменил радиатор на более мощный

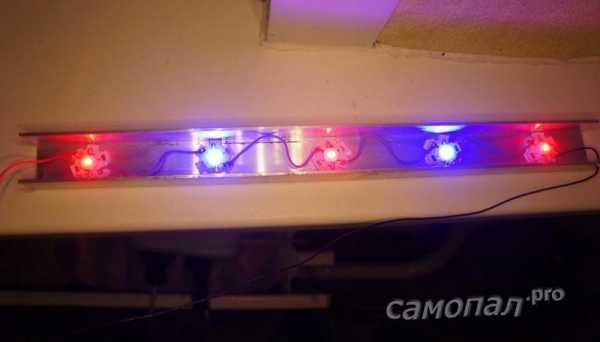

Подключаю и получаю мигалку-цветомузыку ))). Светодиоды начинают моргать примерно раз в секунду.
Драйвер дает больше напряжения, чем нужно 5-ти последовательным светодиодам. Всему виной красные диоды с низким рабочим напряжением.

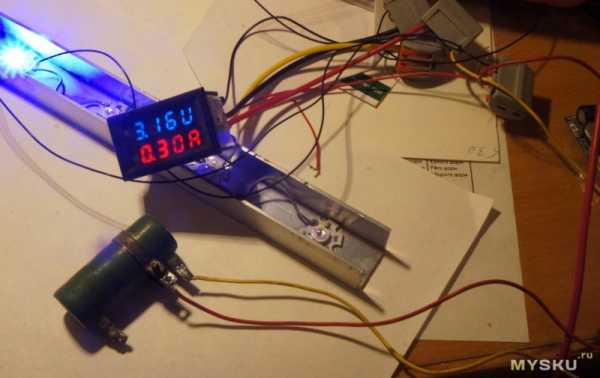

Впаиваю последовательно диодам 1-ваттный резистор на 2 Ом и все работает нормально, хотя резистор сильно греется. Думаю, в дальнейшем добавлю еще один красный диод, а пока продолжим тестировать:

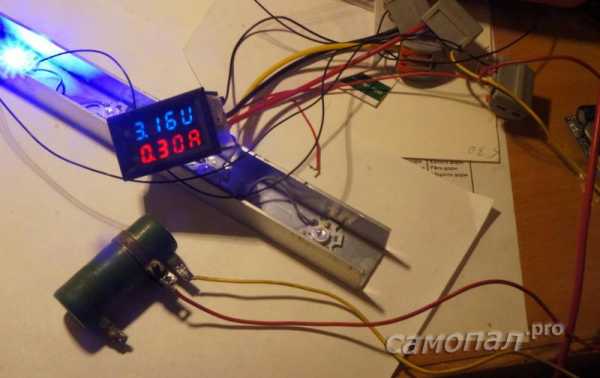

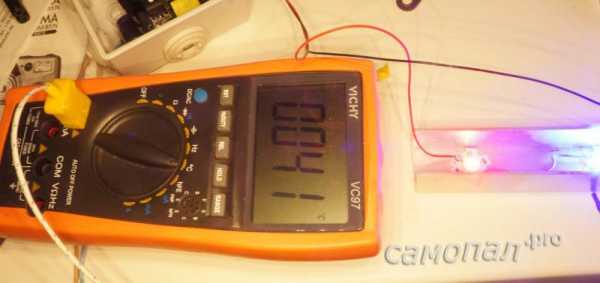

Ток в цепи светодиодов почти 0.6А

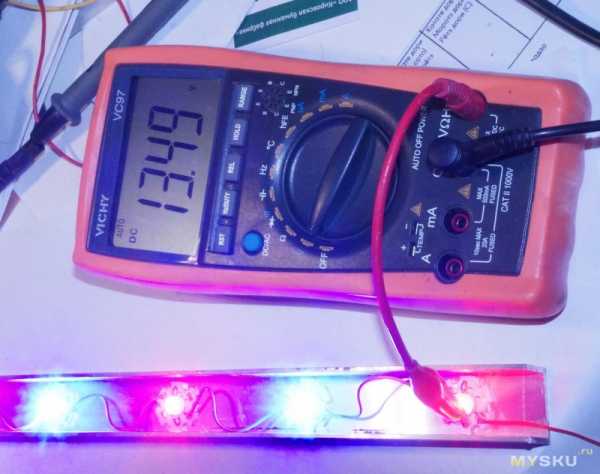

Напряжение 13.5В

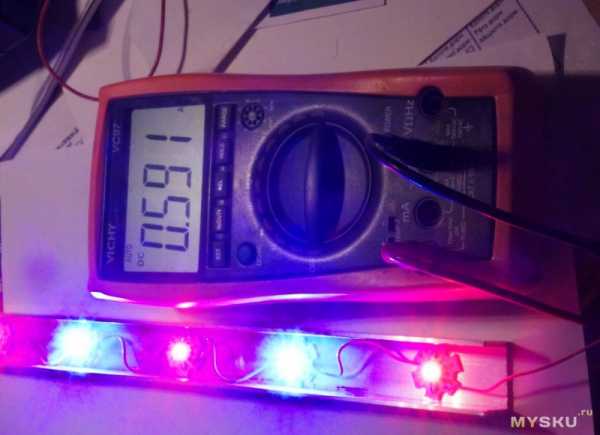

Померил напряжение на каждом диоде, посчитал мощность, получил, что синие работают на 2Вт, красные на 1.3Вт.
Суммарная мощность светильника 7.9Вт + чуть меньше 1 Вт на сопротивлении.

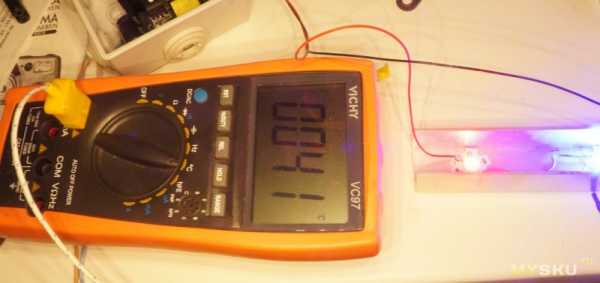

После часа работы светодиодов, радиатор нагрелся до 41 С
А что же со спектром?
Обманул нас продавец или нет?

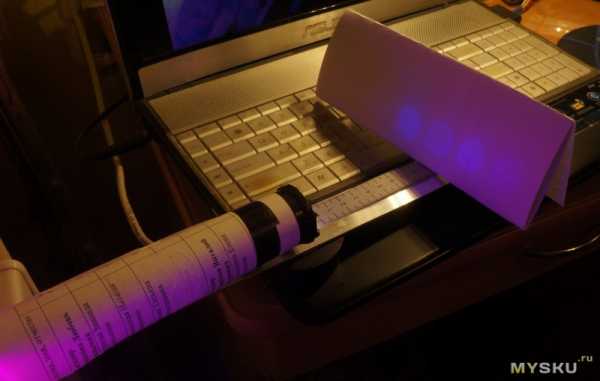

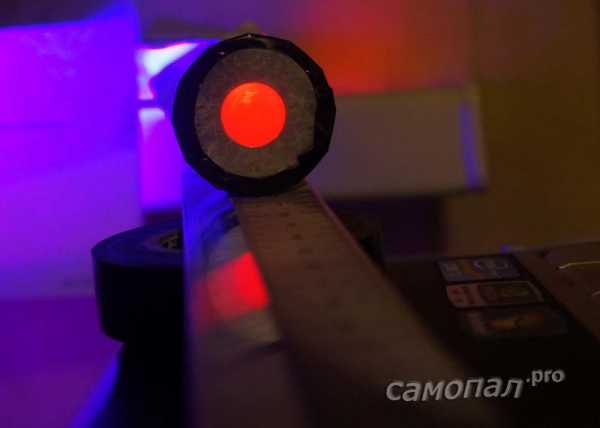

Измерение длины волны светодиодов при помощи дифракционной решетки

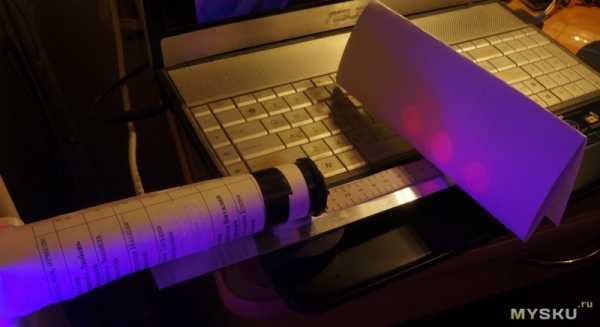

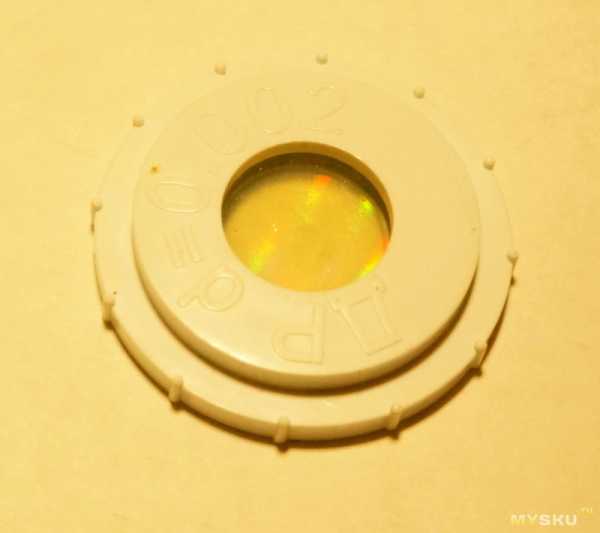

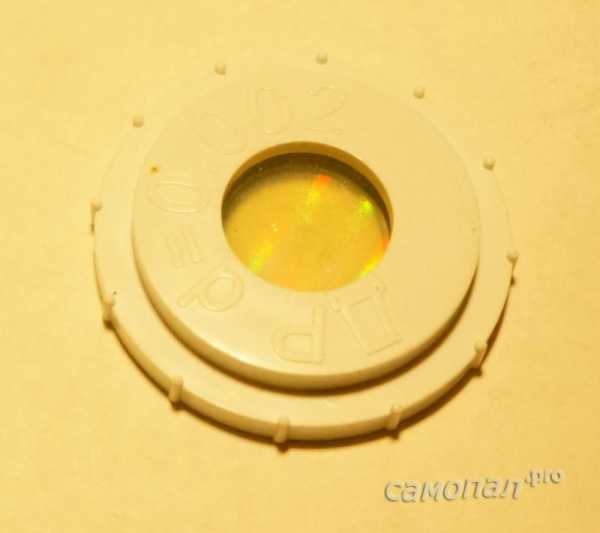

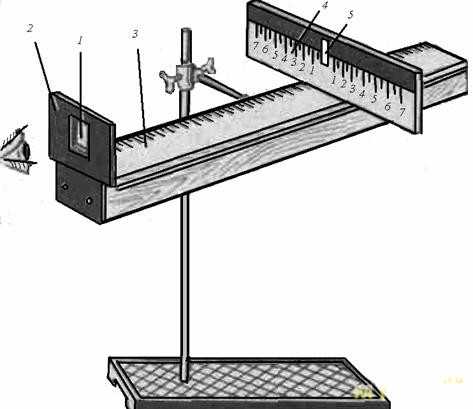

Для измерения спектра попросил у знакомого учителя физики принести из кабинета спектрометр. Получил дифракционную решетку с шагом 0.002 мм и комментарий, что они спектры на такими уроке измеряют.Сворачиваю бумажную трубу, вставляю туда решетку. Креплю к алюминиевому профилю с напечатанной линейкой.

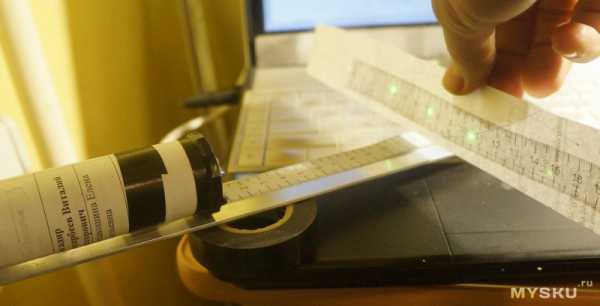

Посветил зеленым лазером 532 нм. Четко видно отклонение луча с 1-м и 2-м максимумом света

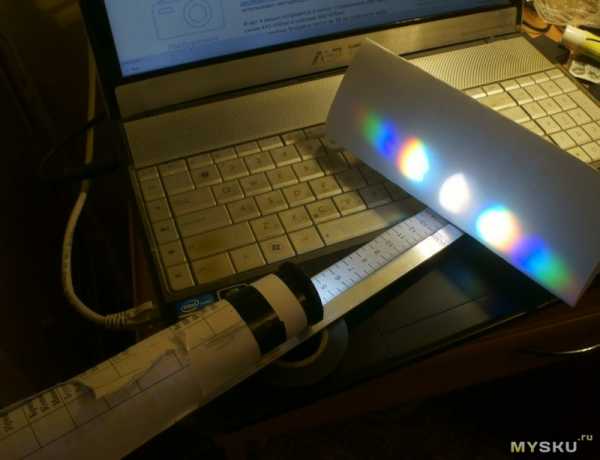

Белый цвет фонарика разлагается на цвета

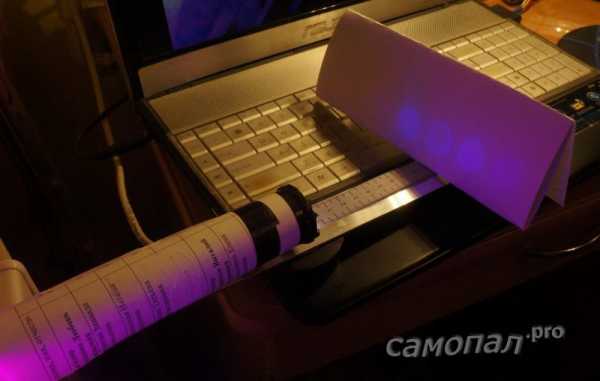

Светодиод дает круг. Установка на входе трубы щели 1мм форму пятна не меняет, а яркость пятен снижает. Значит будем мерить между краями пятен.

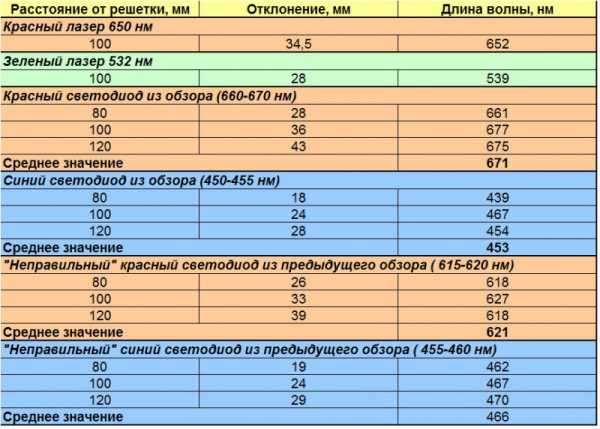

Для каждого источника света были проведены ряд измерений с разным расстоянием до решетки. Получаем следующую таблицу
Длина волны каждого источника соответствует заявленным характеристикам. Точность измерения не менее 5%.
Для большей точности нужно собирать жесткую конструкцию спектрометра.
Выводы:
1. Спектральные характеристики светодиодов близки к заявленным производителем. Если синие довольно близки по характеристикам к тем, что применялись мною раньше, то красные имеют «более правильный» спектр для реакции фотосинтеза.2. Мощность красного светодиода меньше синего при одинаковом токе и ниже заявленной в характеристиках. Для поднятия мощности их ближе к паспортной нужно питать красные светодиоды отдельно драйвером на 900 — 1000 мА, но сколько они проработают в таком режиме, неизвестно. Я решаю проблему разности мощности увеличением количества красных светодиодов.
3. В целом светодиоды вполне оправдали мои ожидания и годятся для изготовления фитоламп.
4. Эффективность фитолампы оценить пока трудно. Растения хорошо живут с дополнительным светом. Весной будут ящики с рассадой. Освещу половину фитосветом и сравню рост.

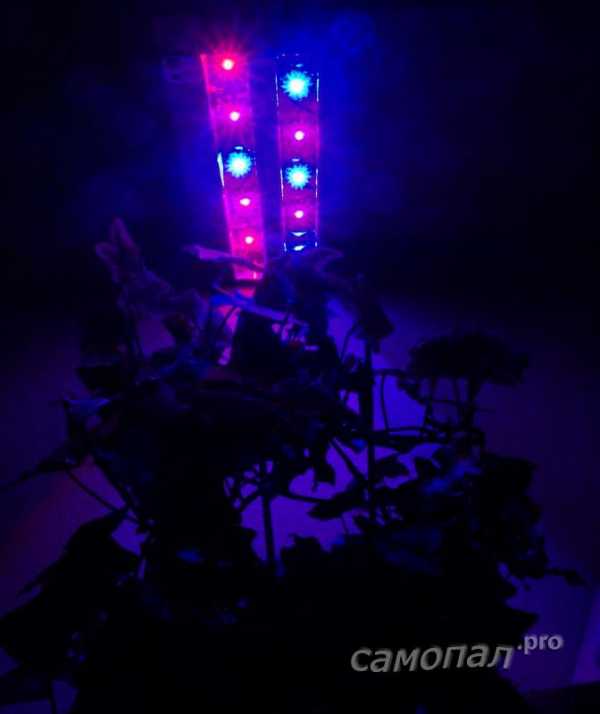

Фито лампа в деле
Телевизор для кота
Собрал новую кормушку для птиц из «набора водопроводчика» более ни на что не пригодившегося.Теперь кот занят. Хотя недоступные птицы быстро надоедают )))
Почитать о всех моих поделках можно в моем боге
mysku.ru
Фитолампа на светодиодах 440нм и 660нм
Прошлый раз я изготавливал фитолампы из наборов для изготовления китайских светильников.
Основным недостатком было применение светодиодов, не совсем подходящих по спектру (455-460 нм и 625-630 нм) для реакции фотосинтеза, что значительно снизило эффективность данных ламп. Решил исправить эту ошибку и заказал на ТАОБАО светодиоды «правильного» спектра.
Заказ светодиодов 440 и 660 нм
Ссылка на товар. В опциях лота можно выбрать синие, красные, 1, 3 и 5 Вт, а также уже напаянные на алюминиевую звездочку.
Синий светодиод (450-455нм) 3вт без радиатора — $0.23 x 20шт = $4.6
Красный светодиод (660-670нм) 3вт без радиатора — $0.31 x 20шт = $6.2
С доставкой и комиссией получается около $17 или $0.42 за штуку если больше ничего не брать.
Я брал, поэтому мне они вышли дешевле.
Пришли в таких пакетиках
Характеристики светодиодов
Сайт производителя на китайском языке. К сожалению, до полноценных даташитов а производитель пока не дорос, поэтому есть только короткие описания.
Красные светодиоды 3Вт
- Код производителя: PJH-P3R140A1-60T
- Длина волны: 660-670 нм
- Рабочее напряжение: 2.6-3.0 В
- Максимальный ток: 700 мА
- Размер кристалла: 43mil
- Световой поток: 60-80 лм
Синие светодиоды 3Вт
- Код производителя: PJH-P3R140A1-30T
- Длина волны: 450-455 нм
- Рабочее напряжение: 3.4-3.8 В
- Максимальный ток: 700 мА
- Размер кристалла: 45mil
- Световой поток: 30-40 лм
Люминофора у монохромных светодиодов нет, линзы прозрачные и кристаллы видны. У синего (слева) кристалл чуть больше чем у красного (справа), что соответствует описанию.
Сборка фитолампы

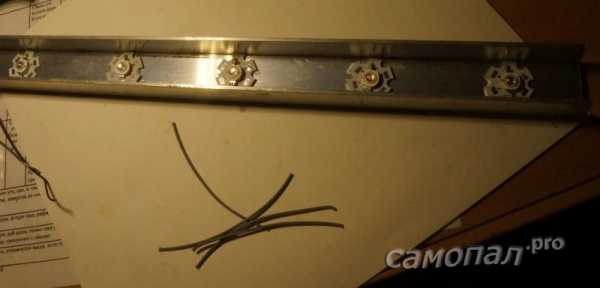

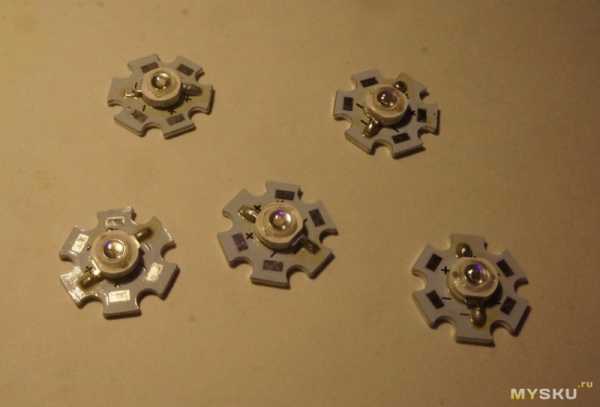

Распаиваю проверенным методом при помощи термопасты и фена на алюминиевые радиаторы-звездочки.
Радиаторы звездочки намазываю КПТ-8 и двумя капельками суперклея креплю к алюминиевому профилю

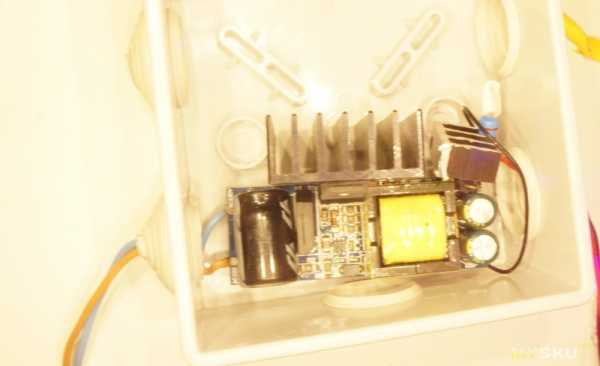

Подключаю к драйверу для светодиодов (4-6)x3Вт. Драйвер помещаю в монтажную коробку.
Подключаю и получаю мигалку-цветомузыку ))). Светодиоды начинают моргать примерно раз в секунду. Похоже, что падение напряжения светодиодов при заданном драйвером токе не соответствует его характеристикам. Значит нужно померить реальное напряжения на диодах.
Реальные вольт-амперные характеристики светодиодов
Подключаю поочередно синий и красный диоды к источнику 5В через мощный переменный резистор.
Получаю такую таблицу ВАХ и мощностей
Как видно из графика и таблицы, красный светодиод при паспортном токе 700мА выдает мощность 1.65 Вт при рабочем напряжении 2.36 В. Синий ближе к заявленным характеристикам. Недостаток напряжения на цепочки светодиодов и вызвали нестабильную работу драйвера.
Настройка светильника и реальные характеристики
Припаиваю последовательно светодиодам резистор 2Ом 2Вт и все работает без мигания. В перспективе добавлю вместо сопротивления еще один красный светодиод.
Ток в цепи светодиодов составляет 600мА при напряжении на всех пяти светодиодах — 13.5В
Померил напряжение на каждом диоде, посчитал мощность, получил, что синие работают на 2Вт, красные на 1.3Вт.
Мощность по синему цвету — 4Вт, по красному 3.9Вт.
Суммарная мощность светильника 7.9Вт + чуть меньше 1 Вт на сопротивлении.
После часа работы светодиодов, радиатор нагрелся до 41 С
Тестирование спектральных характеристик
Для измерения спектра попросил у знакомого учителя физики принести из кабинета спектрометр. Получил дифракционную решетку с шагом 0.002 мм и комментарий, что они спектры так уроках измеряют.

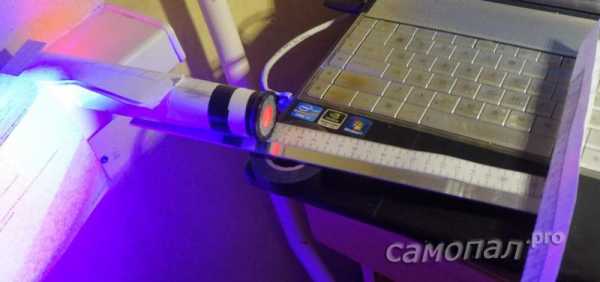

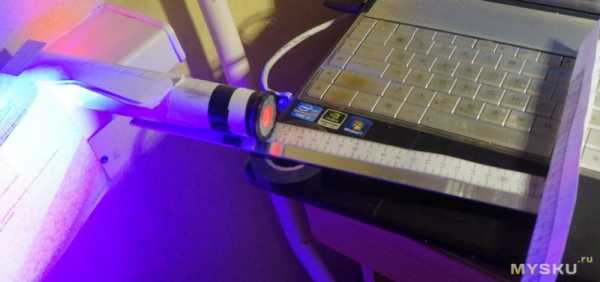

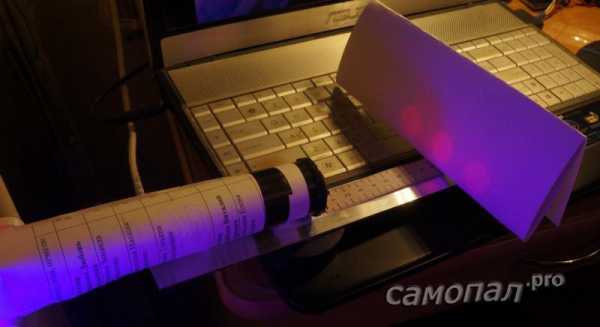

Сворачиваю бумажную трубу, вставляю туда решетку. Креплю к алюминиевому профилю с напечатанной линейкой.
Посветил зеленым лазером 532 нм. Четко видно отклонение луча с 1-м и 2-м максимумом света
Белый цвет фонарика разлагается на цвета
Светодиод дает круг. Установка на входе трубы щели 1мм форму пятна не меняет, а яркость пятен снижает. Значит будем мерить между краями пятен.
Для сравнения взяты «неправильные светодиоды» предыдущей фитолампы. Для каждого источника света были проведены ряд измерений с разным расстоянием до решетки. Получаем следующую таблицу
Длина волны каждого источника соответствует заявленным характеристикам. Точность измерения не менее 5%.
Для большей точности нужно собирать жесткую конструкцию спектрометра.
Выводы
- Спектральные характеристики светодиодов близки к заявленным производителем. Если синие довольно близки по характеристикам к тем, что применялись мною раньше, то красные имеют «более правильный» спектр для реакции фотосинтеза.
- Мощность красного светодиода меньше синего при одинаковом токе и ниже заявленной в характеристиках. Для поднятия мощности их ближе к паспортной нужно питать красные светодиоды отдельно драйвером на 900 — 1000 мА, но сколько они проработают в таком режиме, неизвестно. Я решаю проблему разности мощности увеличением количества красных светодиодов.
- В целом светодиоды вполне оправдали мои ожидания и годятся для изготовления фитоламп.
- Эффективность фитолампы оценить пока трудно. Растения хорошо живут с дополнительным светом. Весной будут ящики с рассадой. Освещу половину фитосветом и сравню рост.

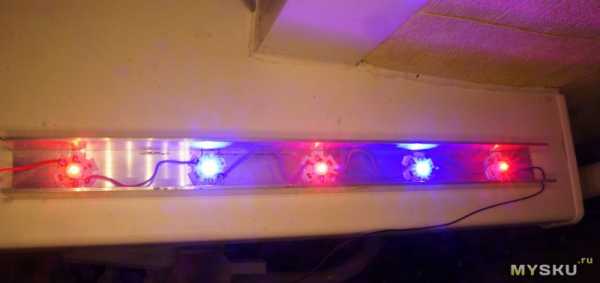

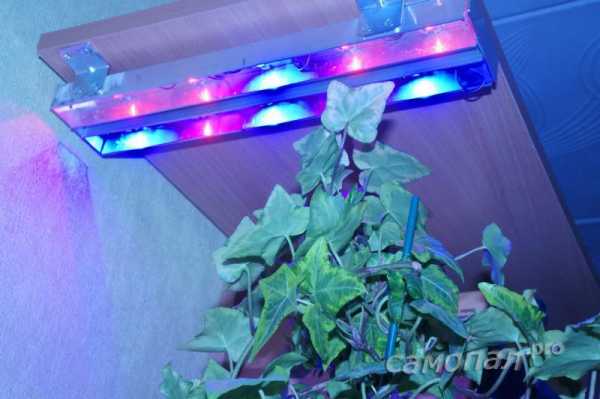

Готовая фитолампа
Переделал кормушку для птиц. Кот временно занят. Хотя в кресле под фиолетовым светом очень любит лежать. Наверное скоро позеленеет. )))
Если интересно приобрести уже готовые изделия, то можно обсудить это на форуме
со своего сайта.
samopal.pro
Диод | Цветовая маркировка |
2Д102А 102Б КД102А 102Б | полярность обозначается желтой точкой со
стороны анода полярность обозначается оранжевой точкой со стороны анода полярность обозначается зеленой точкой со стороны анода полярность обозначается синей точкой со стороны анода |
2Д103А КД103А 103Б | полярность обозначается белой точкой со
стороны анода полярность обозначается синей точкой со стороны анода полярность обозначается желтой точкой со стороны анода |
2Д104А КД104А | полярность обозначается белой точкой со
стороны анода полярность обозначается красной точкой со стороны анода |
КД105Б 105В 105Г | полярность обозначается желтой точкой со
стороны анода полярность обозначается зеленой точкой со стороны анода полярность обозначается красной точкой со стороны анода |
КД106А | обозначается белой точкой |
ГД107А 107Б | полярность обозначается черной точкой со
стороны анода полярность обозначается серой точкой со стороны анода |
КД109А 109Б 109В | обозначается белой точкой обозначается желтой точкой обозначается зеленой точкой |
КДС111А 111Б 111В | маркируется красной точкой у первого вывода маркируется зеленой точкой у первого вывода маркируется желтой точкой у первого вывода |
КД116Б1 | полярность обозначается красной точкой со стороны анода |
2Д118А1 | полярность обозначается цветной точкой со стороны анода |
КД208А | полярность обозначается зеленой полосой со стороны анода |
КД209А 209Б 209В | полярность обозначается красной полосой
со стороны анода полярность обозначается зеленой полосой со стороны анода тип обозначается зеленой точкой полярность обозначается красной полосой со стороны анода тип обозначается красной точкой |
2Д215А | полярность обозначается красной точкой со стороны анода |
2Д216А 216Б | полярность обозначается красной точкой со
стороны анода полярность обозначается зеленой точкой со стороны анода |
2Д217А 217Б | полярность обозначается белой точкой со
стороны анода полярность обозначается красной точкой со стороны анода |
2Д218А | маркируются цветной точкой со стороны анода |
КД221А 221Б 221В 221Г | маркируются белой полосой со стороны анода маркируются белой полосой со стороны анода и белой точкой маркируются белой полосой со стороны анода и зеленой точкой маркируются белой полосой со стороны анода и красной точкой |
КД226А 226Б 226В 226Г 226Д | маркируются оранжевым кольцом со стороны
катода маркируются красным кольцом со стороны катода маркируются зеленым кольцом со стороны катода маркируются желтым кольцом со стороны катода маркируются белым кольцом со стороны катода |
2Д228А | маркируются цветной точкой со стороны анода |
2Д235А 235Б | полярность обозначается белой полосой со
стороны анода полярность обозначается красной полосой со стороны анода |
2Д236А 236Б | полярность обозначается цветной точкой со
стороны анода полярность обозначается двумя цветными точками со стороны анода |
2Д237А 237Б | маркируются одной цветной точкой маркируются двумя цветными точками |
КД243А 243Б 243В 243Г 243Д 243Е 243Ж | полярность обозначается фиолетовой полосой
со стороны катода полярность обозначается оранжевой полосой со стороны катода полярность обозначается красной полосой со стороны катода полярность обозначается зеленой полосой со стороны катода полярность обозначается желтой полосой со стороны катода полярность обозначается белой полосой со стороны катода полярность обозначается голубой полосой со стороны катода |
КД247А 247Б 247В 247Г 247Д 247Е | маркируется двумя оранжевыми кольцами со
стороны катода маркируется двумя красными кольцами со стороны катода маркируется двумя зелеными кольцами со стороны катода маркируется двумя желтыми кольцами со стороны катода маркируется двумя белыми кольцами со стороны катода маркируется двумя фиолетовыми кольцами со стороны катода |
КД409А | маркируется желтой точкой на корпусе |
КД410А 410Б | полярность обозначается красной точкой со
стороны анода полярность обозначается синей точкой со стороны катода? |
2Д413А 413Б КД413А 413Б | полярность обозначается зеленой точкой со
стороны анода полярность обозначается зеленой и красной точкой со стороны анода полярность обозначается белой точкой со стороны анода полярность обозначается белой и красной точкой со стороны анода |
КД417А | полярность обозначается белой точкой со стороны анода |
2Д422А | тип диода обозначается продольной чертой красного цвета и тире у анода |
КД424А 424В 424Г | маркируется двумя голубыми кольцами со стороны
катода маркируется двумя зелеными кольцами со стороны катода маркируется двумя красными кольцами со стороны катода |
КД427А 427Б 427В 427Г 427Д | маркируется красной точкой со стороны положительного
вывода маркируется оранжевой точкой со стороны положительного вывода маркируется зеленой точкой со стороны положительного вывода маркируется желтой точкой со стороны положительного вывода маркируется белой точкой со стороны положительного вывода |
КД510А 2Д510А | маркируется одной широкой и двумя узкими
зелеными полосами со стороны катода маркируется одной широкой и одной узкой зелеными полосами со стороны катода |
ГД511А 511Б 511В | маркируется двумя голубыми точками со стороны
анода маркируется голубой и желтой точками со стороны анода маркируется голубой и оранжевой точками со стороны анода |
КД512А | полярность обозначается красной точкой со стороны анода |
КД514А | полярность обозначается желтой точкой со стороны анода |
КД519А 519Б | маркируется белой точкой со стороны анода маркируется красной точкой со стороны анода |
КД520А | маркируется желтой точкой со стороны анода |
КД521А 521Б 521В 521Г 521Д | маркируется одной широкой и двумя узкими
синими полосами со стороны анода? маркируется одной широкой и двумя узкими серыми полосами со стороны анода? маркируется одной широкой и двумя узкими желтыми полосами со стороны анода? маркируется одной широкой и двумя узкими белыми полосами со стороны анода маркируется одной широкой и двумя узкими зелеными полосами со стороны анода |
КД522А 522Б | маркируется одной широкой и одной узкой
черными полосами со стороны анода маркируется одной широкой и двумя узкими черными полосами со стороны анода |
2Д706АС9 | маркируются буквами ЛС |
2Д707АС9 | маркируются буквами МС |
2Д708А 708Б | маркируется белым кольцом со стороны катода маркируется синим кольцом со стороны катода |
2Д803АС9 | маркируются буквами НС |
2Д806А 806Б | маркируется двумя красными точками маркируется красной и белой точками |
КД808А | маркируется белым кольцом со стороны катода |
2Д809А 809Б | маркируется голубым кольцом маркируется красным кольцом |
2Д906А 906Б 906В | маркируется белой точкой и рельефным знаком
у 4-го вывода маркируется красной точкой и рельефным знаком у 4-го вывода маркируется двумя красными точками и рельефным знаком у 4-го вывода |
2Д921А 921Б | маркируется белой точкой маркируется зеленой точкой |
2Д922А 922Б 922В КД922А 922Б 922В | маркируется белой точкой со стороны анода маркируется зеленой точкой со стороны анода маркируется желтой точкой со стороны анода маркируется красной точкой со стороны анода маркируется синей точкой со стороны анода маркируется оранжевой точкой со стороны анода |
КД923А | маркируется зеленым кольцом со стороны анода |
2Д924А | маркируется двумя белыми точками |
2Д925А 925Б | маркируется двумя черными точками маркируется белой и черной точками |
2Д926А | маркируется красной полосой со стороны катода |
2Д927А | маркируется синим кольцом со стороны катода |
2Ц101А | плюс диода отмечен точкой на торце |
КЦ103А | плюс диода отмечен точкой на торце |
1Ц104АИ | маркируется цветной точкой со стороны анода |
КЦ106А | плюс диода отмечен точкой на торце |
КЦ109А | плюс диода отмечен точкой на торце |
КЦ111А | плюс диода отмечен точкой на торце |
2Ц112А | плюс диода отмечен точкой на торце |
2Ц113А1 | плюс диода отмечен точкой на торце |
КЦ114А | плюс диода отмечен точкой на торце |
2Ц116А | плюс диода отмечен точкой на торце |
КЦ117А 117Б | маркируется белой полосой со стороны анода маркируется черной полосой со стороны анода |
КЦ123А1 123Б1 123В1 123Г1 123Д1 123Е1 123Ж1 123И1 123К1 123Л1 123С1 123Т1 123У1 | маркируется со стороны анодного вывода одной
полосой маркируется со стороны анодного вывода двумя полосами маркируется со стороны анодного вывода полосой и красной точкой маркируется со стороны анодного вывода полосой и двумя красными точками маркируется со стороны анодного вывода полосой и белой точкой маркируется со стороны анодного вывода полосой и двумя белыми точками маркируется со стороны анодного вывода двумя полосами и красной точкой маркируется со стороны анодного вывода двумя полосами и белой точкой маркируется со стороны анодного вывода полосой и синей точкой маркируется со стороны анодного вывода двумя полосами и синей точкой маркируется со стороны анодного вывода полосой и желтой точкой маркируется со стороны анодного вывода двумя полосами и желтой точкой маркируется со стороны анодного вывода полосой и двумя желтыми точками |
www.eham.ru
тип диода | Inp. А | Up.в | цвет корпуса или метка | цветовая маркировка | |
со стороны анода | со стороны катода | ||||
Д9Б | 0.09 | 10 | красное кольцо | ||
Д9В | 0.01 | 30 | оранжевое кольцо | ||
Д9Г | 0.03 | 30 | желтое кольцо | ||
Д9Д | 0.03 | 30 | белое кольцо | ||
Д9Е | 0.05 | 50 | голубое кольцо | ||
Д9Ж | 0.01 | 100 | зеленое кольцо | ||
Д9И | 0.03 | 30 | два желтых кольца | ||
Д9К | 0.06 | 30 | два белых кольца | ||
Д9Л | 0.03 | 100 | два зеленых кольца | ||
Д9М | 0.03 | 30 | два голубых кольца | ||
КД102А | 0.1 | 250 | зеленая точка | ||
2Д102А | 0.1 | 250 | желтая точка | ||
КД102Б | 0.1 | 300 | синяя точка | ||
2Д102Б | 0.1 | 300 | оранжевая точка | ||
КД103А | 0.1 | 50 | черный торец | синяя точка | |
КД103Б | 0.1 | 50 | зеленый торец | желтая точка | |
КД105А | 0.3 | 200 | белое (желтое) кольцо | ||
КД105Б | 0.3 | 400 | зеленая точка | белое (желтое) | |
КД105В | 0.3 | 600 | красная точка | кольцо белое (желтое)кольцо | |
КД105Г | 0.3 | 800 | белая или желтая точка | белое (желтое) кольцо | |
КД208А | 1.0 | 100 | черная (зеленая, желтая) точка | белое (желтое) кольцо | |
КД209А | 0.7 | 400 | черная (зеленая или желтая) точка | ||
КД209А | 0.7 | 400 | красная полоса на торце | ||
КД209Б | 0.7 | 600 | белая точка | черная (зеленая или желтая) точка | |
КД209Б | 0.7 | 600 | белая точка | красная полоса на торце | |
КД209В | 0.5 | 800 | черная точка | черная (зеленая или желтая) точка | |
КД209В | 0.5 | 800 | черная точка | красная полоса на торце | |
КД209Г | 0.2 | 1000 | зеленая точка | черная (зеленая или желтая) точ. | |
КД209Г | зеленая точка | красная полоса на торце | |||
КД221А | 0.7 | 100 | голубая точка | ||
КД221Б | 0.5 | 200 | белая точка | голубая точка | |
КД221В | 0.3 | 400 | черная точка | голубая точка | |
КД221Г | 0.3 | 600 | зеленая точка | голубая точка | |
КД226А | 2 | 100 | оранжевое кольцо | ||
КД226Б | 2 | 200 | красное кольцо | ||
КД226В | 2 | 400 | зеленое кольцо | ||
КД226Г | 2 | 600 | желтое кольцо | ||
КД226Д | 2 | 800 | белое кольцо | ||
КД226Е | 2 | 600 | голубое кольцо | ||
КД243А | 1 | 50 | фиолетовое кольцо | ||
КД243Б | 1 | 100 | оранжевое кольцо | ||
КД243В | 1 | 200 | красное кольцо | ||
КД243Г | 1 | 400 | зеленое кольцо | ||
КД243Д | 1 | 600 | желтое кольцо | ||
КД243Е | 1 | 800 | белое кольцо | ||
КД243Ж | 1 | 1000 | голубое кольцо | ||
КД247А | 1 | 50 | 2 фиолетовых кольца | ||
КД247Б | 1 | 100 | 2 оранжевых кольца | ||
КД247В | 1 | 200 | два красных кольца | ||
КД247Г | 1 | 400 | два зеленых кольца | ||
КД247Д | 1 | 600 | два желтых кольца | ||
КД247Е | 1 | 800 | два белых кольца | ||
КД247Ж | 1 | 1000 | два голубых кольца | ||
КД410А | 0.05 | 1000 | красная точка | ||
КД410Б | 0.05 | 600 | синяя точка | ||
КД509А | 0.1 | 50 | уз.синее кольцо | широкое синее кольцо | |
2Д509А | 0.1 | 50 | широкое синее кольцо | ||
КД510А | 0.2 | 50 | два зеленых узких кольца | широкое зеленое кольцо | |
2Д510А | 0.2 | 50 | зеленая точка | широкое зеленое кольцо | |
КД521А | 0.05 | 75 | два синих узких кольца | широкое синее кольцо | |
КД521Б | 0.05 | 50 | два серых узких кольца | широкое серое кольцо | |
КД521В | 0.05 | 30 | два желтых узких кольца | широкое желтое кольцо | |
КД521Г | 0.05 | 120 | два белых узких кольца | широкое белое кольцо | |
КД522А | 0.1 | 30 | черное широкое кольцо | черное узкое кольцо | |
КД522Б | 0.1 | 50 | черное широкое кольцо | два черных узких кольца | |
2Д522Б | 0.1 | 50 | черное широкое кольцо | черная точка | |
КД906 (А-Г) | 0.1 | 75… …50… 30 | белая полоса у 4 вывода | ||
2Д906А | 0.2 | 75 | белая пол. у 4 вывода +красная точ. | ||
2Д906Б | 0.2 | 50 | белая пол. у 4 вывода + красная точ. | ||
2Д906В | 0.2 | 30 | белая пол. у 4 вывода + 2 красных т. | ||
КДС111А | 0.2 | 300 | красная точка | ||
КДС111Б | 0.2 | 300 | зеленая точка | ||
КДС111В | 0.2 | 300 | желтая точка | ||
КЦ422А | 0.5 | 50 | точка отсутствует | черная точка | |
КЦ422Б | 0.5 | 100 | белая точка | черная точка | |
КЦ422В | 0.5 | 200 | черная точка | черная точка | |
КЦ422Г | 0.5 | 400 | зеленая точка | черная точка |
pks1.ru
