Акт опрессовки системы отопления — примеры бланков и порядок выполнения работ

Опрессовку еще называют гидравлическим испытанием и суть ее достаточно проста: отопительная система мониторится на предмет герметичности. Специалисты создают высокое давление, максимально близкое к предельному значению. Основная функция опрессовки проста – создание модели ситуации, в которой случается гидравлический удар (а это, как известно, в системе отопление может случиться в любое время). Все эти процедуры подтверждаются документально – это акт опрессовки системы отопления.

Содержание статьи:

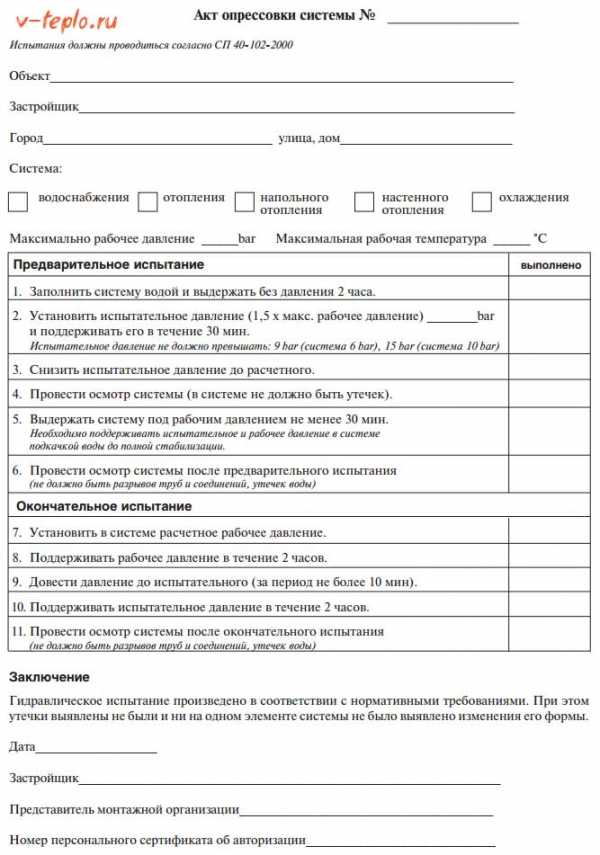

Скачать бланк акта опрессовки системы отопления

Образец бланка может быть и таким

Технология гидроиспытания системы

Опрессовка может проводиться в двух случаях:

  1. После окончания ремонта отопительной системы.
  2. Перед началом сезона отопления.

Обратите внимание! Более опытные люди занимаются прессовкой сразу же после того, как заканчивается отопительный сезон. Это позволяет заблаговременно все неисправности и дефекты оборудование, а времени на их устранение будет еще достаточно – ведь практически везде отопительный сезон заканчивается в средине апреля.

Нередко гидроиспытания – это последствия обнаружения неисправностей в работе системы, когда нужно, к примеру, ее промыть. Ниже приведены основные этапы опрессовки:

  1. Вначале вся система отопления заполняется жидкостью.
  2. Затем давление в системе понемногу нагнетается.
  3. Все устройства для измерения давления тщательно контролируются, отмечаются их показатели.
  4. Проверка система (визуальная) на предмет того, не протекает ли она.
  5. Если что-то неисправно, проводятся ремонтные работы.
  6. Затем составляют акт опрессовки системы отопления.
  7. Элементы отопительной системы снова заполняются теплоносителем.

Таким образом, вся процедура начинается с заполнения системы теплоносителем. Если же подразумевается система, которая уже функционирует, то ее наоборот нужно остановить, охладить и выпустить всю воду.

При заполнении системы следует воспользоваться специальным краном, который зачастую располагается в котельной на трубопроводе «обратки». Не забываем проверить, не течет ли этот кран! Когда будет происходить заполнение, воздух из нее будет сбрасываться, равно как будут удаляться пробки воздуха. Этот процесс также должен сопровождаться проверкой на предмет течи.

Еще одной характерной особенностью опрессовки является то, что вода в системе должна подаваться снизу. Если делать это сверху, то есть риск того, что вместе с теплоносителем в систему проникнет воздух. В общем, вы сумеете избежать воздушных пробок.

Характерные особенности опрессовки частного дома

Гидроиспытания частных загородных домов и коттеджей характеризуется тем, что в этих объектах давление в системе низкое, зачастую не превышающее две атмосферы. Следовательно, для испытаний вы сможете подавать жидкость непосредственно из водопровода, где давление как раз такое же. Здесь  дополнительные устройства, равно как и чрезмерное давление, не требуются. Просто проверяйте, не течет ли нигде, не запотели ли сварочные швы, отсутствуют ли разрывы и прочее.

Когда испытания завершатся, сразу же наполняйте систему водой (она должна быть очищенной химически), либо использовать антифриз.

Когда максимальное давление, наконец, будет достигнуто, его необходимо поддерживать еще минимум пятнадцать минут (в это время за приборами следует следить особо внимательно, проверять на течи также). Обязательно необходимо проверять каждый прибор по отдельности.

Обратите внимание! Опрессовка считается завершенной лишь тогда, когда давление не падает, а никаких повреждений и течей в системе не найдено.

Если же давление в ходе процедуры слишком высокое, то следует начинать искать течи. Гидроиспытания должны проводиться до тех пор, пока место течи не будет выявлено.

Завершающий этап

Как уже говорилось, завершенной процедура лишь после того, как в течение пятнадцати минут давление не снижалось (а если и снижалось, то не более чем на 0.1 атмосферы), а при этом никаких дефектов системы вы не выявили. При обнаружении дефектов они устраняется, и опрессовка повторяется еще раз.

Итак, заключением процедуры гидравлической проверки должен стать акт опрессовки системы отопления, точнее, его составление. В нем необходимо указывать следующие моменты:

  1. Дата и время проведения.
  2. Показатели касаемо опрессовочного давления.
  3. Временной отрезок выдержки.
  4. Итоговые результаты.

Более детально обо всех пунктах акта вы сможете узнать из приведенного ниже образца.

v-teplo.ru

Опрессовка системы отопления возухом, акт опрессовки

Такая операция, как опрессовка системы отопления, делается с целью проверки герметичности всех соединений, целостности элементов и работоспособности схемы в целом. В данной статье мы рассмотрим, как правильно проводится процедура опрессовки и каким образом ее выполнение фиксируется документально.

В каких случаях необходима опрессовка?

Для начала оговоримся, что опрессовка – это испытание всей отопительной системы на герметичность, выполняемое с помощью специализированного оборудования. Без него производить такую проверку своими руками затруднительно, поэтому для проведения операции обычно приглашают специалистов из организации, что специализируется на подобных работах. Соответственно, в конце должен быть составлен документ, подтверждающий качество выполненных работ — акт опрессовки системы отопления.

На просторах интернета можно отыскать рекомендации, что испытания системы надо производить 1 раз в 5 или 7 лет. В действительности периодичность выполнения процедуры для отопительных сетей частных домов не регламентируется, в отличие от централизованного теплоснабжения. В частных жилищах опрессовка системы отопления проводится после определенных манипуляций с ней, а именно:

  • после завершения работ по прокладке новых трубопроводов или монтажу отопительной системы в целом перед пуском ее в эксплуатацию;
  • после замены участков труб;
  • когда произошла замена радиаторов или деталей обвязки котла;
  • после операции промывки трубопроводов и батарей.

Первые 3 пункта абсолютно ясны: осуществлялся монтаж или замена труб и элементов, все соединения подлежат испытанию на проницаемость. Что касается промывки, то после нее тоже нужна опрессовка системы. Причина – возможное появление свищей после снятия слоя накипи химическим или гидравлическим способом. Таковые могут возникнуть на участках стальных старых труб или других металлических элементах.

Для справки. Оборудование для проверки на герметичность позволяет испытать как всю сеть трубопроводов, так и отдельно ее составляющие, например, те же батареи.

Порядок производства работ

Этот порядок рекомендуется изучить с той целью, чтобы осуществлять контроль над работниками фирмы, выполняющими данную процедуру. Сначала должны быть выполнены подготовительные работы, при новой смонтированной системе это ее предварительная промывка и визуальный осмотр на предмет возникновения протечек. В старой схеме не помешает слить весь теплоноситель, прочистить грязевик и произвести капитальную промывку. Котел от системы следует отсечь кранами.

Для операции по опрессовке необходим электрический или ручной насос, снабженный манометром. Проверка может выполняться путем нагнетания воды (гидравлический метод) или воздуха (пневматический метод) до требуемого давления. При пневматическом способе насос просто подсоединяется к штуцеру подпитки системы и начинается нагнетание. Гидравлический способ требует заполнения системы водой и тщательного стравливания из нее воздуха, иначе можно получить некорректный результат.

Важно. Заводской насос для опрессовки системы отопления часто снабжается манометром, рассчитанным на максимальное давление 50 Бар и по нему нелегко определить значение, к примеру, 9 Бар. В таких ситуациях надо иметь дополнительный прибор со шкалой не более 16 Бар, смонтированный в виде узла с кранами и подключаемый к насосу, как показано на фото:

Воздушная опрессовка отопления делается обычным автомобильным насосом, присоединяемым к патрубку подпитки или опорожнения через узел с манометром, изображенный на фото. Достаточно накачать давление 2 Бар, для проверки герметичности с помощью воздуха этого достаточно. Затем надо выдержать трубопроводы под давлением несколько часов, при этом сливной кран лучше перекрыть, зафиксировав показания прибора.

По прошествии времени давление в системе может упасть на 0.2—0.3 Бар, после чего стрелка манометра остановится. Это связано с нагревом и расширением воздуха во время накачки и считается допустимой погрешностью.

Что касается испытания гидравлическим способом, то правила опрессовки (ВСН 69–97) требуют сначала довести давление до рабочего и произвести осмотр на предмет протечек или разрывов. Затем в течение получаса дважды плавно повышают давление в полтора раза – до испытательного. То есть, при давлении системы 2 Бар опрессовывать нужно при 3 Бар. Если падение не превышаете 0.6 Бар, то необходимо выдержать промежуток времени не менее 2 часов. Стрелка манометра осталась на месте? Испытание успешно завершено и можно приступать к заполнению акта.

В ситуации, когда манометр показывает непрерывное медленное падение давления в сети, надо искать протечку. Это делается визуально либо с помощью мыльной эмульсии и кисточки. После обнаружения неплотности течь устраняется и опрессовка труб отопления производится повторно.

Акт опрессовки системы отопления

Данный документ венчает успешное проведение проверки и свидетельствует о качестве монтажных и опрессовочных работ. Помимо общих сведений о месторасположении и адресе объекта акт должен обязательно содержать следующие данные:

  • вид проверяемой системы;
  • значения максимального рабочего давления и температуры;
  • значение опрессовочного давления;
  • время выдержки.

Примечание. В разных странах постсоветского пространства форма акта может несколько различаться, но перечень сведений, содержащихся в нем, остается неизменным.

Документ должен быть завизирован Заказчиком (или его представителем), ответственным лицом от подрядной организации и специалистом, осуществляющим технический надзор. Ниже в качестве примера представлен образец акта опрессовки водяной системы отопления:

Заключение

Пневматическая или гидравлическая опрессовка трубопроводов отопления – это операция, которую не стоит игнорировать или выполнить кое-как. Часто домовладельцы просто заполняют систему теплоносителем, включают котел и начинают эксплуатацию без испытаний, а через время в разных местах неожиданно появляются свищи. Проверка повышенным давлением для того и придумана, чтобы выявить эти слабые места еще до введения системы в работу.

cotlix.com

порядок работ и нюансы заполнения бланка

Для запуска системы теплоснабжения или водоснабжения в эксплуатацию, после проведения всех необходимых монтажных работ необходимо протестировать готовую конструкцию.

На данном этапе производятся гидравлические испытания, по итогам которых составляется акт, свидетельствующий о пригодности системы к использованию по прямому назначению и ее способности выдерживать гидравлические удары.

Цель испытаний

Проведение гидравлических испытаний – это не каприз и не прихоть.

Испытания обязательно проводятся после создания новой сети или после проведения капитального ремонта, профилактических работ и реконструкции уже существующей, а также обязательно до начала отопительного сезона.

После чего производится новое тестирование, и так происходит до тех пор, пока не будут получены результаты, соответствующие норме. Собственно, существует два этапа проведения испытаний: предварительные и окончательные.

Примите к сведению: проводится опрессовка для проверки герметичности и целостности, а также обнаружения возможного брака на любом участке водопровода, включая котлы.

Подобные проверки представляют собой наиболее популярный процесс опрессовки систем отопления. Происходит это посредством имитации гидроудара, когда в системе нагнетается давление, превышающее нормативное в несколько раз.

Замечание специалиста: весь брак и недоделки, обнаруженные в момент проведения опрессовки, должны быть устранены незамедлительно и без задержек.

Порядок и процедуры гидроопрессовки

Все правила проведения проверок подобного характера всегда жёстко регламентированы.

Для гидравлических испытаний пользуются нормативными документами. Это два СНиПа: 41-01-2003 и 3.05.01-85, а также «Правила технической эксплуатации тепловых энергоустановок» от 2003 г.

Процедура тестов достаточно прозрачна и понятна:

  • отсечение тестируемой системы, котлов низкого давления от основного трубопровода специальными заглушками;
  • проведение тщательного осмотра системы, включая все составляющие на предмет выявления визуальных дефектов;
  • процедура промывания системы для удаления различных загрязнений;
  • заполнение всей системы водой с непременным выпуском воздуха;
  • подъем давления с помощью пневматической компрессионной установки;
  • выявление дефектов, определение недоделок и недостатков;
  • устранение всех обнаруженных неисправностей;
  • повторное проведение тестов до получения удовлетворительного результата;
  • составление акта гидравлических испытаний;
  • написание заключения о готовности системы и ее работоспособности.

Важные нюансы испытаний

Собственно, акт проведения гидравлических испытаний становится свидетельством проведенных тестов.

При этом сами проверки могут проводиться одним из двух способов:

  • манометрическим;
  • гидростатическим.

Первый способ тестирования предполагает использование манометров, которые фиксируют и демонстрируют давление в системе.

Обратите внимание: с помощью манометров определяется величина избыточного давления, что позволяет сделать вывод о достоверности испытания.

Второй способ проверяет реальную готовность системы к работе путем проверки работоспособности при давлении на 50% выше, чем норматив. Любой тест длится не менее 10 минут, допустимый показатель падения давления при опрессовке не более 0,02 МПа.

Полезно знать: основной документ, свидетельствующий о проведении тестов – соответствующий акт.

Акт проведения гидравлических испытаний

Подобный акт должен быть составлен по форме и подписан всеми ответственными лицами.

Этот документ крайне важен, его заполнение и подписание происходит обязательно день в день с проведением проверки. Образец бланка приведен в СНиПе 3.05.01-85.

(Форму акта об испытании отопительной системы Вы можете скачать ).

Также существует ряд жестких требований к оформлению и структуре данного документа:

  • в акте обязательно должна быть указана дата проведения испытания и составления документа;
  • должны быть перечислены все ответственные лица за проведение опрессовки;
  • обязательно указание полного наименование объекта проверки и адреса, по которому он находится;
  • необходимо указать параметры теста, место проверки системы;
  • приведение показателей давления при тестах: рабочего, пробного и давления в конце тестов;
  • показатели падения давления в системе на протяжении процесса опрессовки;
  • результаты осмотра конструкций, основных составляющих;
  • перечень проведенных ремонтных работ, если они имели место;
  • факт приемки и полное заключение о готовности системы к эксплуатации;
  • подписи всех уполномоченных лиц.

Те или иные пункты могут несколько различаться в зависимости от характера и сложности объекта, на котором проводились испытания, и причин их проведения.

Смотрите видео, в котором разъясняются этапы проведения опрессовки системы отопления:

Никто не будет спорить с тем фактом, что система отопления для жителей стран с холодным климатом является самой насущной необходимостью в зимний период. Самыми распространенными являются отопительные системы, имеющие замкнутый контур, по которому циркулирует жидкий теплоноситель. Чтобы любая такая система не создавала проблем после ее первоначального запуска, а также в ходе всей эксплуатации, нужно периодически проводить контрольные измерительные и профилактические мероприятия, которые позволяют поддерживать внутреннюю чистоту и работоспособность. Акт опрессовки системы отопления составляется только после осуществления гидравлических испытаний, которые призваны подтвердить ее пригодность к эксплуатации.

Что собой представляет опрессовка и когда требуется ее проводить

Опрессовка представляет собой определенный комплекс мероприятий по проверке герметичности отопительной системы. Ее нужно проводить в следующих ситуациях:

  • После того, как система была смонтирована и ее требуется сдавать в эксплуатацию.
  • Ежегодно перед началом сезона отопления на старых системах.
  • В случае, если на системе отопления проводились ремонтные работы, нарушающие ее герметичность.
  • При осуществлении ремонта отдельных составных частей системы и для выявления слабых участков трубопровода перед этим.

Опрессовка осуществляется с помощью воздуха или воды, которые под давлением нагнетаются внутрь системы. Для этого используют гидравлические или пневматические насосы. В местах, имеющих дефекты, наблюдается просачивание воды или воздуха наружу. Опрессовка позволяет сымитировать реальные аварийные ситуации, например, гидроудары, при которых возможен прорыв системы.

В ходе проведения этой процедуры, качественные детали выдержат нагрузку, а имеющие дефекты, дадут о себе знать и будут обнаружены для замены. В многоэтажных домах опрессовку проводят сжатым воздухом, что исключает просачивание воды на нижние этажи.

В какой последовательность стоит проводить работы

Прежде чем начинать проводить опрессовку, нужно принять во внимание следующие особенности вашей отопительной системы:

  • Вид разводки труб в системе.
  • Все характеристики труб, включая возраст, материал и толщину стенок.
  • Этажность здания.
  • Технические характеристики запорной арматуры.

Учтя это, можно начинать непосредственно проводить саму опрессовку, которая последовательно включает следующие мероприятия:

  • Подготовка и настройка оборудования.
  • Слив теплоносителя, который подлежит замене.
  • Закачка системы проверочной жидкостью под давлением или нагнетание воздуха компрессором.
  • Финальная промывка системы и заполнение ее постоянным теплоносителем.
  • Составление документации о проведенных работах.

При выявлении недостатков в ходе проведения испытаний, опрессовку приостанавливают, а проблемные участки или детали заменяют на новые. После этого опрессовку проводят снова. Это продолжается до тех пор, пока не будет достигнута полная герметизация.

Для чего нужна предварительная промывка труб в системе

Прежде чем начинать производство работ по промывке и опрессовке системы, из нее необходимо удалить старый теплоносите

www.kalinark.ru

образец, форма акта и договора промывки теплообменника, фото и видео

Содержание:

При оказании услуг по проведению промывки системы теплоснабжения специализированными компаниями, требуется документальное оформление выполненных работ. Прежде всего, составляется смета и заключается договор. Затем заполняется и подписывается акт промывки системы отопления. В профилактических работах нуждаются трубопроводы, радиаторы и подводка к ним. Техническая сторона промывки, как и документальная ее составляющая, имеют особенности.



Порядок проведения промывки системы отопления и её оформление

Последовательность выполнения работ организациями, которые специализируются на промывке отопительных конструкций следующая:

  1. Проводится обследование оборудования. Делается оценка его технического состояния. Выполняется первичная опрессовка, при этом давление должно превышать рабочие показатели в 1,25 раза (минимальное значение – 2 атмосферы). Это необходимо, чтобы в процессе эксплуатации протечки не стали причиной конфликта с заказчиком работ. Обнаруженные недостатки следует устранить до начала промывки. Читайте также: «Как составить акт опрессовки системы отопления – правила оформления бланка».
  2. Оформляется акт на выполнение скрытых операций в процессе проведения очистки элементов системы. Это может быть, например, демонтаж батарей отопления.
  3. Делают выбор технологии очистки системы отопления. Как показала практика, чаще всего пользуются гидропневматической промывкой при помощи пульпы, образованной водой и сжатым воздухом с использованием специального оборудования для промывки системы отопления. Гораздо реже задействуют химическую очистку.
  4. Просчитывают и составляют смету на выполнение промывки системы отопления. В стоимость работ включают оплату за аренду оборудования, за расход реагентов, топлива. В расчете учитывают цену проведения работ, в том числе и скрытых.
  5. После составления сметы оформляют договор на промывку системы отопления, в котором оговаривают ряд аспектов, в том числе стоимость работ, обязательства сторон, в том числе сроки завершения всех мероприятий. Нередко в документе предусматривают штрафные санкции за то, что сорваны сроки или качество услуг не соответствует обязательствам.

    Немаловажным является пункт, в котором оговаривается ответственность сторон, поскольку он позволяет избежать конфликтных ситуаций. Также в документе прописывают порядок внесения в него изменений и условия его расторжения.

  6. Когда договор подписан, приступают к выполнению самих работ по промывке.
  7. После их завершения производят вторичную опрессовку отопительной конструкции, для того, чтобы проверить ее на работоспособность.
  8. Когда работа окончена, заполняют акт промывки системы отопления образец его можно увидеть на фото. Заказчик услуг либо принимает их, либо сообщает, что условия договора не выполнены. Спорные моменты решают в судебных инстанциях в установленном порядке.

Химическая промывка систем отопления

Использованные составы утилизируют, но поскольку сливать их в канализацию не разрешается (реактивы способны значительно сократить срок ее эксплуатации), сначала производят нейтрализацию путем добавления в кислотные реагенты щелочного раствора и наоборот.

Гидропневматическая промывка систем отопления

Данный способ промывки считается универсальным и недорогим и поэтому им пользуются довольно часто. Для его реализации потребуется большое количество воды.


Последовательность действий следующая:

  • систему запускают на сброс – первоначально с подачи на обратку, а потом в обратном направлении;
  • к потоку теплоносителя через вентиль подмешивают струю сжатого воздуха, подаваемую компрессором. Образовавшаяся пульпа очищает внутренние поверхности от ила и частично от отложений;
  • при наличии стояков их по очереди промывают группами так, чтобы поток пульпы охватывал не больше 10 объектов. Лучше, если количество стояков в группе будет меньше. Промывка выполняется до тех пор, пока пульпа, направляемая на сброс, не станет прозрачной.

Когда очистка отопительной системы проводится самостоятельно, стояки желательно промывать по одному, тогда промоется не только подводка, но и сам радиатор.

Прием по акту промывки системы отопления

Согласно инструкции, чтобы убедиться в качественно выполненной работе, следует делать контрольные заборы теплоносителя в тепловом узле и на разных участках сети для того, чтобы комиссия могла визуально убедиться в прозрачности воды и отсутствии большого количества взвесей.

Но обычно представители поставщика тепла, при приемке пользуются другим способом. Они вместе с исполнителем работ вскрывают несколько батарей в подъездах и квартирах путем выкручивания глухих радиаторных пробок и визуально оценивают, насколько батарея забита отложениями. Допускается наличие небольшого количества ила, но твердых осадков быть не должно.

По итогам оценки составляют акт промывки системы отопления — бланк после заполнения подписывается исполнителем и заказчиком услуг.

В документе отражают:

  • способ промывки;
  • какой водой (холодной или горячей) мылся контур;
  • если имеются приборы учета, указывают расход воды при проведении промывки;
  • оценку качества работы по очистке системы — удовлетворительно или неудовлетворительно.

На фото видно, как выглядит форма акта промывки системы отопления. При неудовлетворительной оценке в документе оговаривают сроки и порядок повторного выполнения промывки.

Видео о одной из технологий промывки системы отопления:
