Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.

Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.

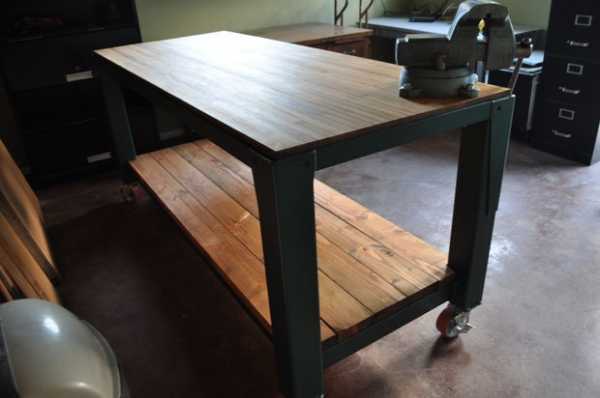

Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.

Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

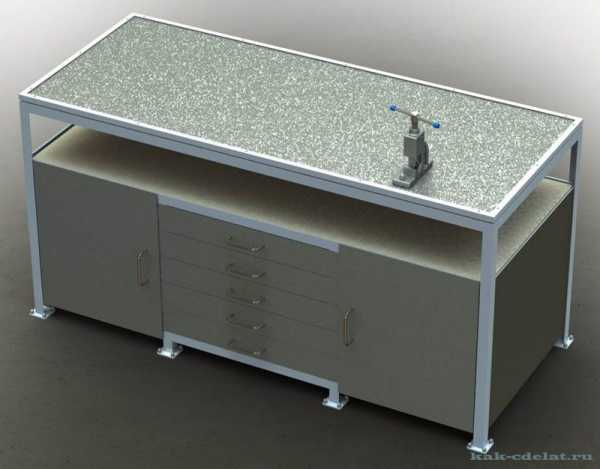

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.

Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

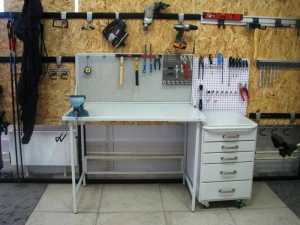

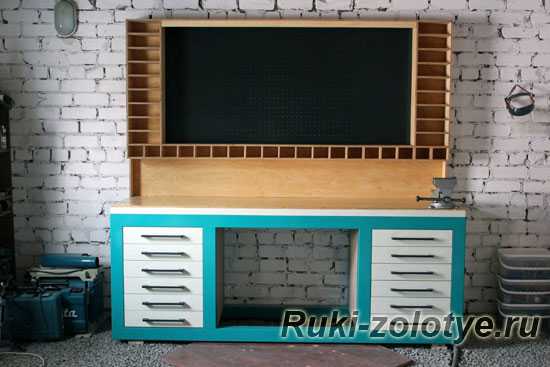

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

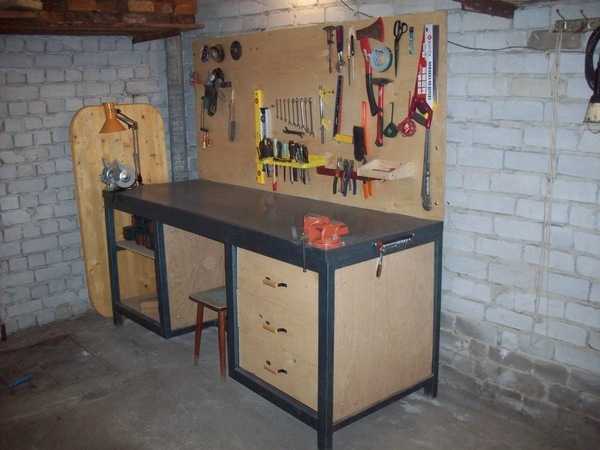

Верстак слесарный своими руками

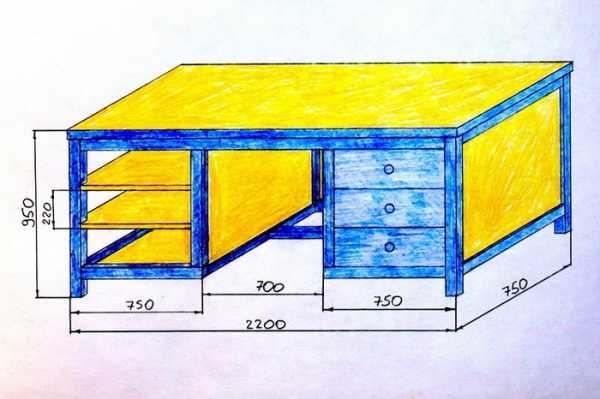

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой

, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама

рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».

Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла. В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

Источник фото littlehobby.livejournal.com/14188.html

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.

Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

Источник фото www.drive2.ru/c/1329075/

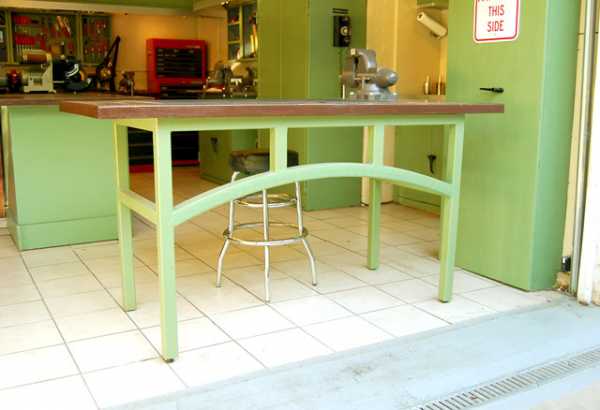

Металлический верстак

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

Источник фото www.12-gaugegarage.com/blog-5/index.html

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

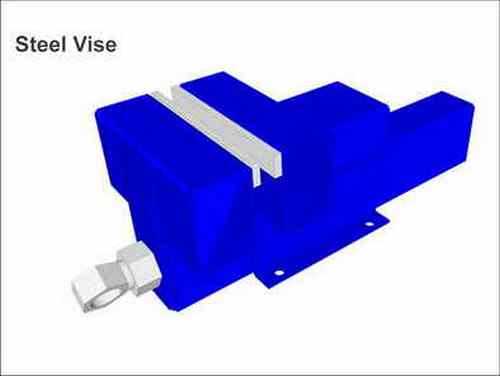

Как сделать стальные тиски для слесарного верстака

сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать, вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

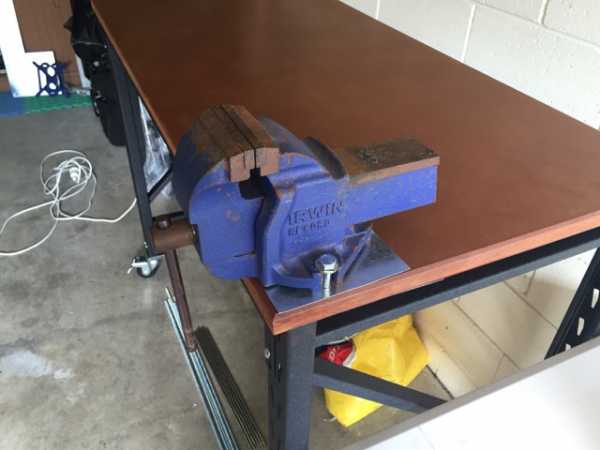

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Слесарный верстак своими руками 100 фото

novamett.ru

Универсальный верстак своими руками 1200 фото, чертежи, пошаговые мастер классы

стол верстак универсальный

Каким должно быть рабочее место в домашней мастерской? Понятно, что каждый оборудует по своим потребностям, в данном случае не говорим о профессионалах, они то точно знают, что им надо. А для любителя

идеальный вариант сделать универсальный верстак своими руками, чтобы как говорится, на все случаи жизни и стул починить и металлическую трубку обрезать.

Вряд ли вы найдете в магазине подходящий рабочий стол, чтобы удовлетворял во всех отношениях, а покупать по отдельности, конечно, дорого. Нет смысла вкладывать деньги в дорогостоящее оборудование, если вы на этом не зарабатываете. Поэтому стол верстак лучше сделать самостоятельно, и опыта наберетесь, и сэкономите. Правда, в этой статье представлены не только многоцелевые верстаки, также и узкопрофильные, но главное, что все их можно сделать своими руками.

Так вы можете узнать, как сделать своими руками:

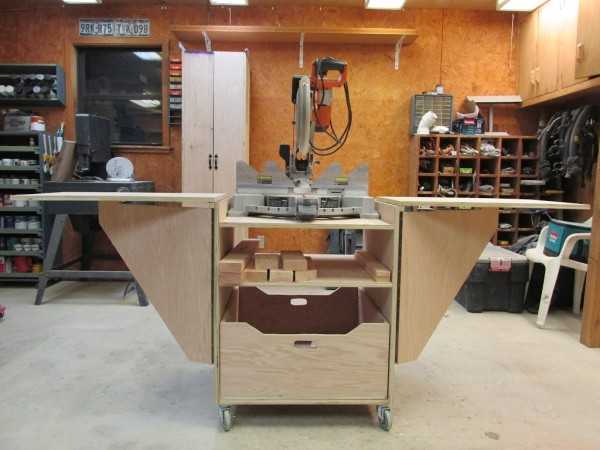

универсальный верстак для торцовочной пилы;
верстак с полкой для шлифовального станка;
универсальный верстак с ящиками;
мобильный верстак для шлифовального станка;
универсальный стол для фрезера;
сварочный стол;
ленточный шлифовальный станок;
ручной сверлильный станок;
универсальный стеллаж для дополнительного оборудования.

Стол верстак универсальный

Вам нужен верстак, который подходит для обработки дерева, металла и даже ремонта мелкой бытовой техники? Этот многоцелевой, универсальный стол верстак решит вашу проблему, ведь он позволяет делать все, начиная от деревообработки до механических работ, то есть распиливать древесину, фрезеровать, шлифовать и т.д. Отличный вариант для небольшого помещения, лучше иметь один многофункциональный стол, чем несколько маленьких верстаков. Главная идея автора этого верстака, переход от одного вида работ к другому менее чем за 30 секунд.

Среди прочих особенностей:

очень прочная и основательная конструкция, вес более 150 кг;
много места для хранения инструментов;
несколько платформ для быстрой смены вида работы менее чем за 30 секунд;
автоматическая регулировка высоты рабочей поверхности для фрезера;
комплексный источник питания 5V, 12V и 24V для работы с электроникой;
регулируемое освещение;
раскладной стол и тиски.

С преимуществами разобрались, теперь ближе к делу. Подробно описывать весь процесс я не буду, очень большая статья получится. Чтобы узнать более подробную информацию, можете перейти на сайт автора, ссылка находится под галереями. Впрочем, автор представил очень подробные пошаговые фотографии, более 200 шт, так что в принципе, все более менее понятно. Вот так должен выглядеть в финале готовый верстак.

Что необходимо для работы? На самом деле много инструментов не нужно, достаточно ручной и циркулярной пилы, электродрели, зубила и отвертки. Также желательно много струбцин и наждачки. В ходе реализации этого проекта, возможно, придется покупать некоторые инструменты, которые упростят работу и сэкономят некоторое время. Примерный список материалов:

Деревянных брусков

90x90mm не менее 10 метров
для изготовления столешницы с нуля 55 метров 40x40mm;
40x80mm не менее 8 метров
15x80mm не менее 8 метров

Кроме этого около 10 кв.м фанеры, несколько квадратных метров виниловой ленты, клей, шурупы, ну и полный набор электротоваров, начиная от кабеля и заканчивая выключателями. Чтобы не перечислять список, все необходимое показано на пошаговых фотографиях.

Здесь показан процесс изготовления каркаса и столешницы. Это довольно длительный процесс, особенно на первых порах, но как только вы появится опыт, работа пойдет легче и быстрее, главное, не бояться. Представленный здесь вариант изготовления столешницы из склеенных реек, не самый простой. Конечно, в этом случае рабочая поверхность получается очень прочной, но это не принципиально, можно использовать доски или другой материал. Чтобы прикрепить столешницу к раме, просверлите несколько отверстий в верхней части, для каждого угла, а затем используйте длинные 15-ти сантиметровые винты, которыми глубоко войдут внутрь ножек стола. В дальнейшем можете сделать колпачки, чтобы скрыть винты, используя древесные отходы.

Далее идет установка циркулярной пилы, очень удобный инструмент, в данном случае можно использовать, как торцовую пилу, то есть, отпиливать края досок, можно по размеру подгонять, пазы выбрать, если большая точность не нужна и подобное. Правда, довольно опасное устройство, поэтому при установке будьте осторожны и не торопитесь, чтобы сделать все хорошо. Также убедитесь, что у вас есть возможность быстро отключить двигатель в случае возникновения каких–либо проблем. В качестве поддержки лучше использовать не фанеру, а поликорбанат. Дальше идет порядок установки фрезера, это займет минут пятнадцать и пригодится, когда будете делать ящики. Необходимо просто вырезать квадрат в 20 мм фанере 300x300mm, отметить места для крепления и просверлить отверстия.

Изготовление основной рамы, центрального отсека, где будут находиться розетки, а также тумбы с ящиками для хранения инструмента и дополнительной откидной столешницы. Этот шаг довольно простой. Для основания нижней полки можете использовать склеенную фанеру, чтобы толщина была приблизительно 40 мм. Затем постепенно добавляйте вертикальные панели, и, наконец, полки. Чтобы поверхность фанеры полок быстро не изнашивалась, можно обернуть их листом винила. Для розеток в середине стола построен небольшой ящик, можно сделать и по другому, вынести панель наружу, но этот вариант безопасней. Для выдвижных ящиков необходимо немного 20мм фанеры для стенок, 5 мм фанера для днища и 20 мм из твердой древесины, чтобы сделать передние панели. Теперь основная конструкция верстака практически завершена. Иногда полезно иметь дополнительную рабочую поверхность. Нужно просто добавить несколько квадратных метров 20мм фанеры и закрепить выдвижные угловые опоры. Прикрутите угловую поддержку на ножки стола, отпилите нужных размеров фанеру и сделайте заподлицо с верхней поверхностью. Вы можете развернуть эти расширения, когда необходимо больше рабочего пространства, что очень удобно, особенно если верстак установлен на колесиках. Это может удвоить рабочую поверхность, которая способна выдержать вес заготовки, не прогибаясь. В завершении посадите все соединения на клей.

Установка тисков столярных. Не самый лучший вариант, но они достаточно большие, чтобы удерживать заготовки самых разных размеров. При желании их можно усилить, добавив несколько слоев фанеры. Для надежности фанеру можно обклеить листами резины. Для изготовления тисков понадобится несколько кусков фанеры, 2 стальных стержня с резьбой диаметром 16 мм, 16 мм гайки и резиновые листы.

Электрика. На верстаке всегда пригодится несколько точек питания. Только если вы никогда не имели дело с проводкой, лучше пригласить мастера. Ну а для тех, кто разбирается, особых инструкций не надо. Главное, предусмотреть предохранитель с выключателем, чтобы в случае необходимости можно было полностью отключить верстак от электрики. При организации освещения, автор исходил из двух принципов, не портить стены и чтобы лампы были расположены на самом верстаке. Также на этих фото показана установка электрического подъемника для фрезера. Чтобы поднять установку фрезера, особо мощный двигатель не нужен, вы можете скопировать представленную систему, которая очень простая, но довольно надежная, или придумать собственную.

Установка системы для отсоса пыли. Конечно, полностью невозможно избавится от стружки и пыли, основная задача удалить наибольшую часть, которая в первую очередь мешает работе. Представленная система в основном решает эту задачу и ее довольно легко построить, просто нужен фанерный лист 30x30cm около 20 мм толщиной, и еще кусочки 5 мм, чтобы построить коробку. Просверлите отверстия, закрепите снизу коробку, сделайте ее герметичной и через трубки ПВХ подключите к вакуумной системе.

Установка настольной светодиодной лампы необходима, когда будете паять или выполнять другие работы, требующие точности. Для установки лампы нужна рейка 4x4cm около 2 метров в длину, 10 или 20W светодиодный прожектор, переключатель, провода, несколько винтов и около 200 мм резьбового стержня. Для того, чтобы прикрепить ее к столу, автор использовал протекторные вставки. Необходимо просверлить отверстие в нижней части стойки лампы, поставить резьбовую вставку внутрь, и использовать длинный стержень с резьбой. Всякий раз, когда необходимо изменить положение лампы, выверните шпильку и вложите ее в другое отверстие, что займет несколько секунд. Преимущество этого решения заключается в том, что лампа прочно крепится на столе и штативу можно придавать любое положение, зафиксировав его простым затягиванием стержня.

Установка настенной панели для инструментов и результат, как это должно выглядеть. Настенную панель для инструментов сделать очень просто. Возьмите лист фанеры, просверлите четыре отверстия, по одному в каждом углу. Затем обработайте наждачкой, чтобы сделать поверхность идеально гладкой и ровной, и обклейте винилом, удалив пузырьки воздуха. Дайте высохнуть под давлением на плоской поверхности. Затем сделайте крепления для инструментов, какие вам необходимы. Ну и последние пять фото, это что в результате должно получится.

Источник фото http://www.instructables.com/id/The-Universal-Multipurpose-Workbench/?ALLSTEPS
