Коптильня холодного копчения: как изготовить своими руками?

Еще в давние времена люди коптили мясо и рыбу для продления сроков их хранения. Этот способ приготовления мясных или рыбных продуктов не потерял своей актуальности и в наше время. Несмотря на продуктовое изобилие на полках магазинов, многие и сегодня предпочитают полакомиться каким-либо копченым деликатесом, но только приготовленным собственноручно. Данный процесс не представляет больших сложностей, поэтому он достаточно популярен, особенно среди тех, у кого есть своя дача или загородный дом. Расскажем, как сделать коптильню холодного копчения для дачи своими руками.

Холодное копчение: необходимые условия

Продукт может быть закопчен одним из 2-х способов:

Кроме того, существует что-то среднее между ними – способ, который можно назвать полугорячим. Но наибольшей популярностью пользуется холодный. Рыба или мясо, приготовленные по этой технологии, обладают не только потрясающим вкусом, но и значительно дольше хранятся. Правда, и времени на приготовление холодным способом требуется тоже больше.

Коптильня для холодного копчения

Особую роль в копчении играет дым, с помощью которого и происходит приготовление продукта. Для этой цели используют определенные сорта древесины. Лучше всего подходят плодовые деревья: вишня, груша, яблоня, которые передают готовому продукту непередаваемый аромат, а также такие лиственные породы, как ольха, ива, осина.

Внимание! Хвойные породы категорически не рекомендуется брать для копчения из-за содержащейся в них смолы. Использование древесины сосны или ели может просто испортить продукт, сделать его непригодным для употребления.

Обработка дымом при приготовлении холодным способом производится обычно в течение нескольких дней. Оптимальная температура — около 20-25 градусов, но не более 35. Выше этой отметки будет уже происходить не холодное копчение, а ближе к полугорячему способу приготовления. Мясо и рыба, подлежащие копчению, должны быть предварительно соответствующим образом подготовлены – разделаны, засолены, а затем немного подвялены, чтобы убрать лишнюю влагу. Если подготовленный продукт будет слишком мокрым, то данный факт затянет общий процесс приготовления в результате того, что дым будет растворяться в этой излишней влаге.

Совет. Иногда бывает, что соли было использовано слишком много. Непосредственно перед копчением можно убрать ее излишек, если подержать несколько часов засоленный продукт в воде, а затем обсушить его, чтобы избавиться от влаги.

Для копчения понадобится специальное приспособление. Такую коптильню не слишком сложно изготовить самостоятельно. Можно, конечно, приобрести ее в готовом виде. Но намного интереснее сделать ее своими руками, к тому же, это обойдется значительно дешевле.

Очень важно, чтобы дым в коптильне не был слишком горячим

Как сделать коптильню холодного копчения своими руками?

Устройство коптильни для холодного способа приготовления мяса или рыбы отличается от той, что работает по горячему принципу. И ее основной задачей является обработка продукта охлажденным дымом. Конструкция приспособления для копчения состоит из 2-х камер, соединенных дымоходом.

Непосредственно саму коптильню располагают с одной стороны, а с другой – очаг или печку, являющихся источником дыма. Длина дымохода должна быть не меньше 3-х м. Это расстояние необходимо для того, чтобы поступающий для копчения дым успел охладиться до нужной температуры. Для стационарных конструкций роль дымохода может выполнять труба или канал, обложенный кирпичом. Походному же варианту вполне подойдет просто прокопанная под наклоном траншея.

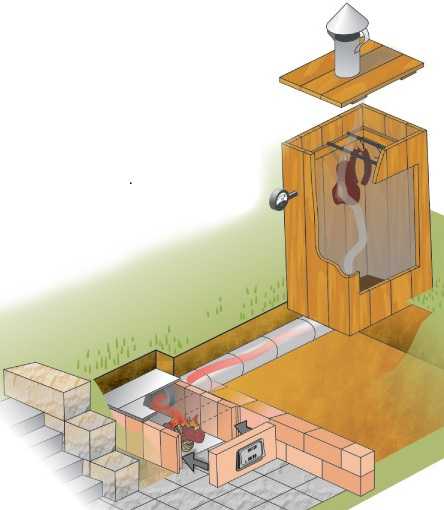

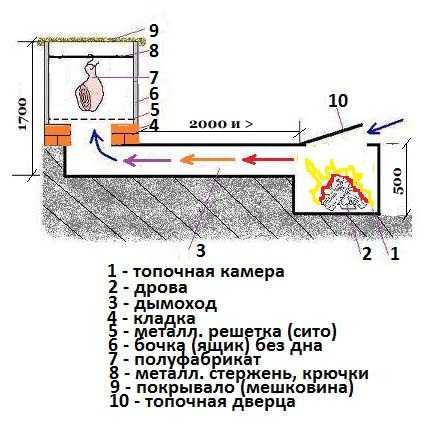

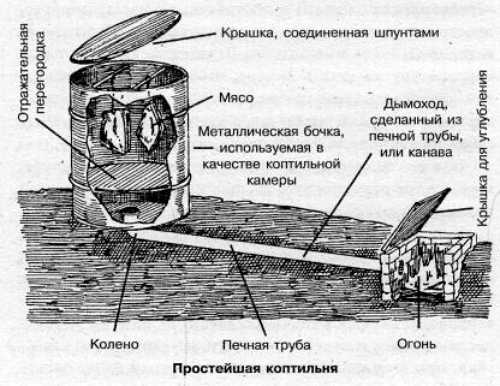

Схема: из чего состоит коптильня

Для устройства коптильной камеры можно взять металлическую бочку, неработающий холодильник, очищенный изнутри, либо выстроить корпус из досок в виде ящика. Для холодной технологии копчения это сооружение необходимо сделать герметичным. Внутри нужно закрепить решетку, на которую будут подвешиваться крюки с рыбными или мясными продуктами для их копчения.

При устройстве простого приспособления для копчения, которое можно отнести к деревенскому типу, нужно выполнить следующие работы:

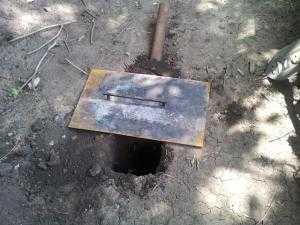

1. Выкопать небольшую яму под очаг для коптильни. Здесь можно установить печку или воспользоваться самым простым способом – оборудовать место для костра.
2. Прокопать траншею под дымоход глубиной около 0,5 м и длиной не меньше, чем 3 м. Стены этого канала можно обложить кирпичом для большей надежности, а сверху закрепить металлический лист или прикрыть досками, дополнительно засыпав грунтом, чтобы избежать выхода дыма во время его прохождения по траншее. В этот канал также можно для удобства пользования уложить трубы либо пустить их поверх земли. Будет неплохо сделать траншею под небольшим наклоном для облегчения хода дыма. Чтобы была тяга, дымоход располагают обязательно выше очага.
3. С другой стороны траншеи выстроить герметичную коптильню или установить подготовленную бочку. Трубу дымохода выводят в нижнюю часть конструкции для лучшего заполнения дымом ее пространства. На входе лучше поставить фильтр, чтобы избежать оседания сажи на готовящемся продукте.

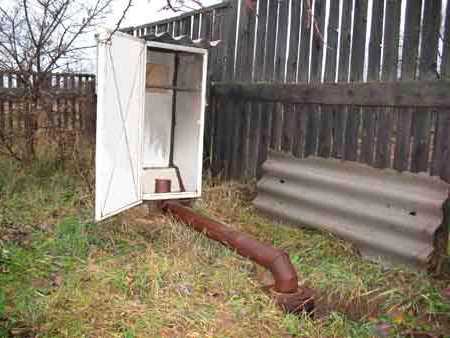

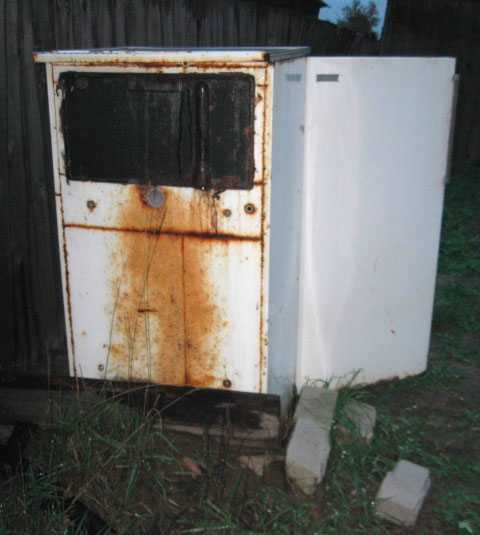

Коптильня из старого холодильника

Прежде чем приступить к работе по устройству коптильни, необходимо сначала выбрать наиболее удачное место ее размещения, чтобы она не мешала. А возможно, что на участке найдется местность под наклоном, что станет неплохим вариантом расположения всей конструкции. Также желательно перед началом работ составить схему монтажа устройства, чтобы максимально учесть все необходимые детали, не упустив чего-либо важного.

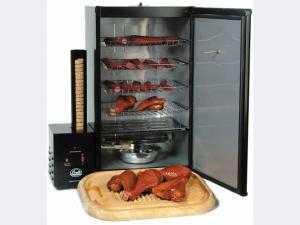

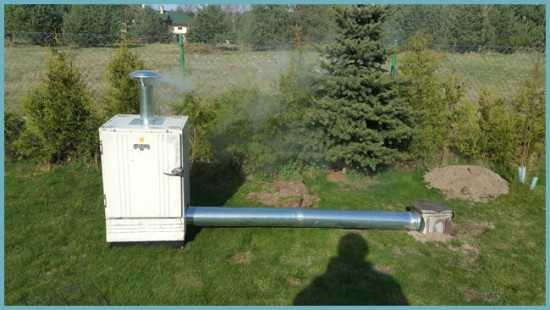

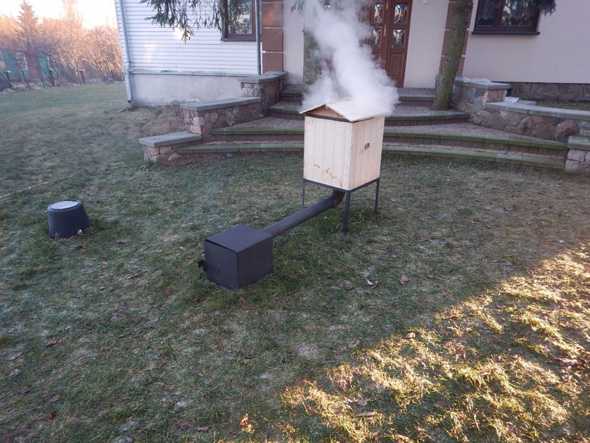

Коптильня с дымогенератором

В самых простых коптильнях может встать проблема контроля определенной температуры дыма, поддержания ее на одном уровне. Процесс холодного копчения занимает несколько дней, поэтому бывает очень непросто беспрерывно следить за необходимым температурным режимом горения топлива.

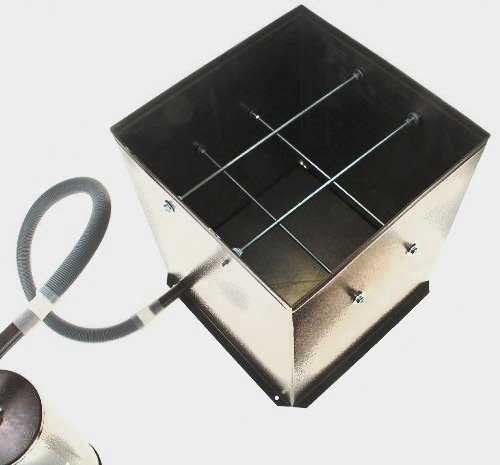

Намного проще это делать с дымогенератором. Он представляет собой устройство, которое в течение длительного времени обеспечивает получение дыма для приготовления продукта. Подача газовой смеси осуществляется под небольшим напором, что дает возможность оптимальным образом заполнять коптильную камеру дымом.

Схема коптильни с дымогенератором

Дымогенератор достаточно легко изготовить самостоятельно. В качестве источника нагрева используются такие варианты, как:

• электричество;
• открытый огонь.

Одним из простых в исполнении дымогенераторов является металлический ящик не слишком больших размеров с выводом дыма через гофрированную трубу. В него закладывают опилки или щепки и ставят затем на огонь. Без доступа кислорода и под воздействием высокой температуры топливо начинает медленно тлеть. Минусами данной конструкции являются сложность за контролем температурного режима и необходимость в достаточно частом добавлении топлива.

Другим вариантом, лишенным этих недостатков, является дымогенератор с электрическим элементом. Он имеет такую же конструкцию, но с добавлением спирали от электроплиты. Когда она нагревается, опилки или щепа начинают тлеть, выделяя дым. А блок управления дает возможность проконтролировать не только поджог топлива, но и температуру газовой смеси.

Самодельный дымогенератор

Дымогенератор может быть оснащен и термодатчиком, позволяющим при достижении определенного нагрева отключать устройство. Он дает возможность поддерживать процесс копчения в равномерном температурном режиме без перегрева находящихся в камере продуктов. Также важно создать несильный, но постоянный поток воздуха в коптильной камере, что легко обеспечивается при помощи таких доступных приспособлений, как аквариумный компрессор или кулер от компьютера.

Самодельные дымогенераторы конструктивно бывают очень разнообразными, но практически все они довольно просты в исполнении. Сделать их своими руками, как и полностью все устройство для домашнего копчения – задача не из самых сложных, но требующая внимательности подхода и соблюдения норм пожарной безопасности.

Потратив один раз свое время на эту работу, скрупулезно разобравшись во всех деталях процесса, можно долго потом радовать себя и близких ароматным мясом или рыбой изумительного вкуса.

Коптильня холодного копчения: видео

[embedded content]

Коптильня своими руками: фото

Let’s block ads! (Why?)

dachasadovnika.ru

Коптильня холодного копчения своими руками

Каждый уважающий себя мужчина будь он рыбак, охотник, дачник мечтает иметь в своем арсенале коптильню горячего, либо холодного копчения.

Готовить на природе либо на своем участке в тысячу раз полезней и приятней, чем купить в магазине непонятно, как закопченные продукты мясо, сало либо рыбу. На прилавках магазинов в наше время огромное множество всякого рода копченостей, но большая часть из них готовится с использованием жидкого дыма, что в разы удешевляет процесс производства и укорачивает время копчения за счет этого химического состава. На здоровье это тоже может сказаться негативно. Производитель ищет выгоду только для себя чтоб продукт быстро произвести и потом, как можно дольше хранился на складе.

Но люди не дураки и все прекрасно понимают, лучше сделать свою коптильню и коптить продукты самостоятельно, соблюдая технологический процесс приготовления. Вот и автор задался идеей сделать коптильню холодного копчения собственными руками и в последствии коптить рыбку, сало, мясо самому и не покупать данные продукты сомнительного качества.

Постройка коптильни холодного копчения задача не из легких, но выполнимая при соблюдении всех правил данного строительства. Из самого названия понятно, что дым для копчения должен быть холодным, а если точнее не более 37 градусов.

Что же представляет из себя данная конструкция — обычно делают так: камера для копчения находится по уровню выше топки, а длина дымохода должна составлять не менее 2 метров — это нужно, чтобы дым охлаждался пока дойдет до камеры копчения. И так теперь рассмотрим что же понадобилось автору для постройки коптильни холодного копчения.

Материалы: кирпич, труба огнеупорная, печная дверка, доски, кровельное железо, глиняный раствор.
Инструменты: мастерок, киянка, лопата, молоток, ножовка.

И так сначала автор делает небольшой чертеж, набросок для наглядности и разъяснения принципа действия.

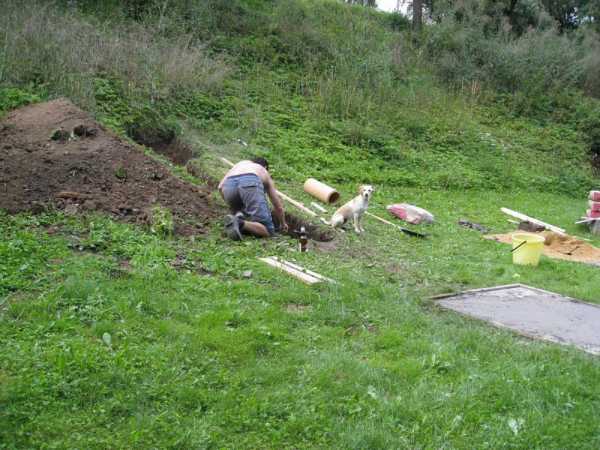

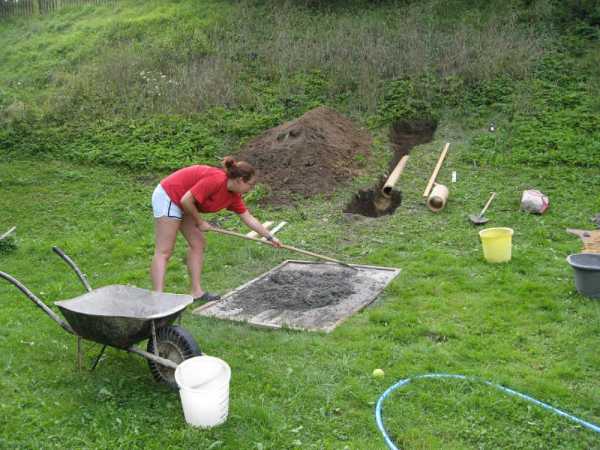

Автор выбрал место на склоне небольшого холмика и приступил к рытью ям. Первую выкопал для топки.

Вторую для камеры копчения.

Потом прокопал соединительную траншею для дымохода.

В траншею уложил огнеупорную трубу для дымохода.

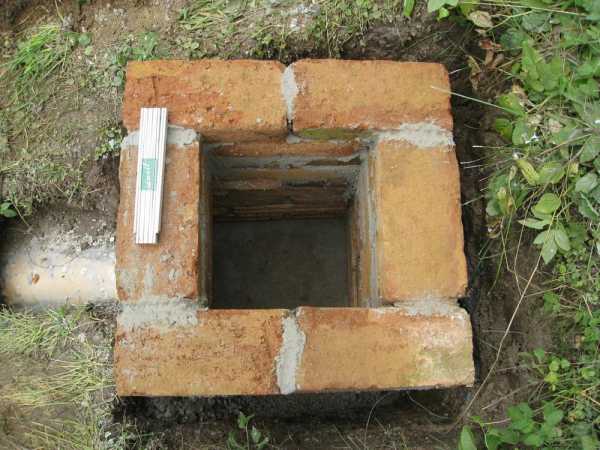

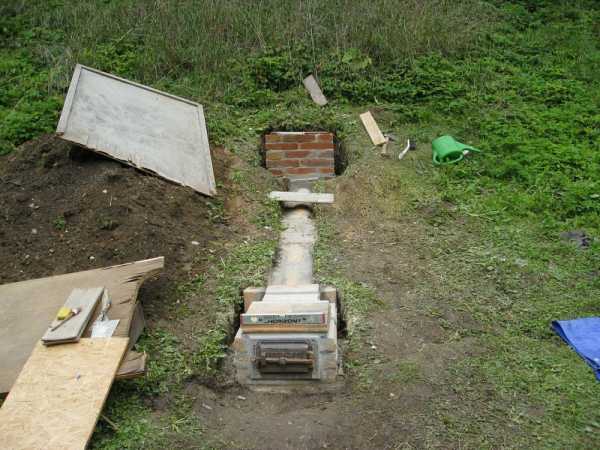

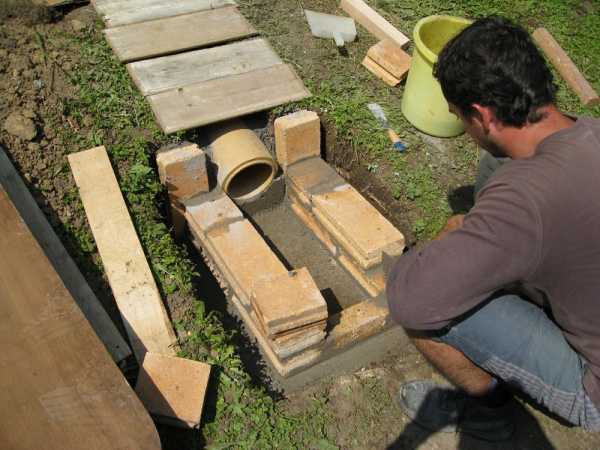

И принялся за кладку топки из кирпича.


На топку автор сделал чугунную дверцу.

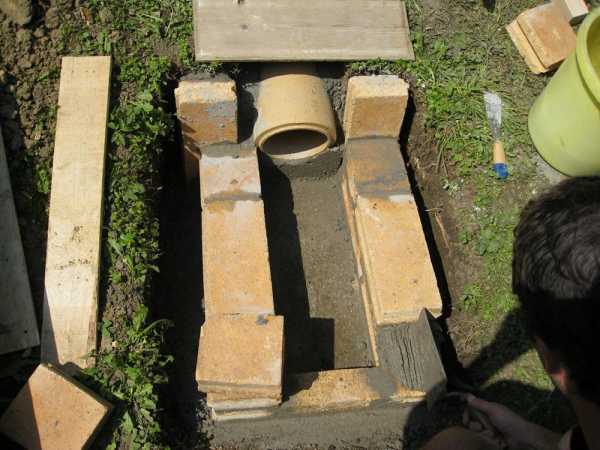

Затем сделал подвод из кирпича к камере копчения.

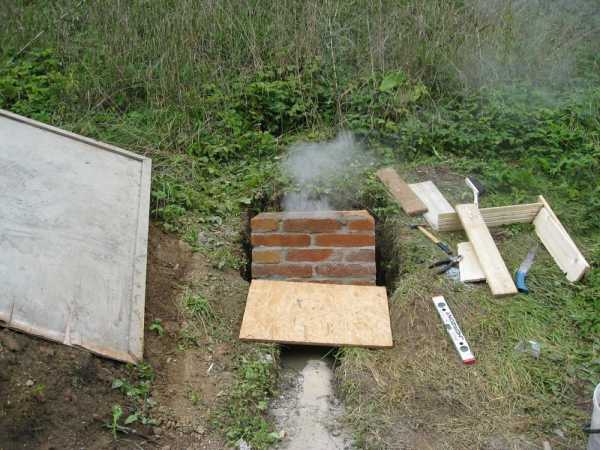

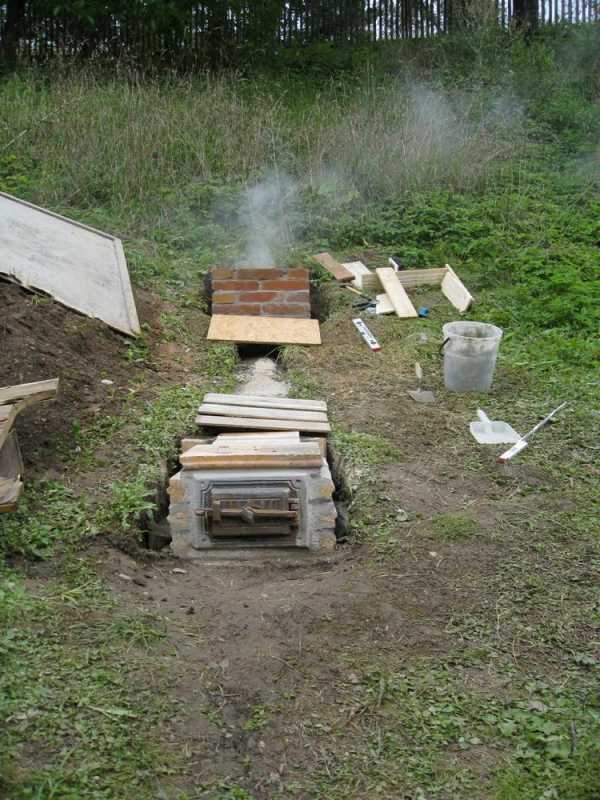

И проверил тягу.

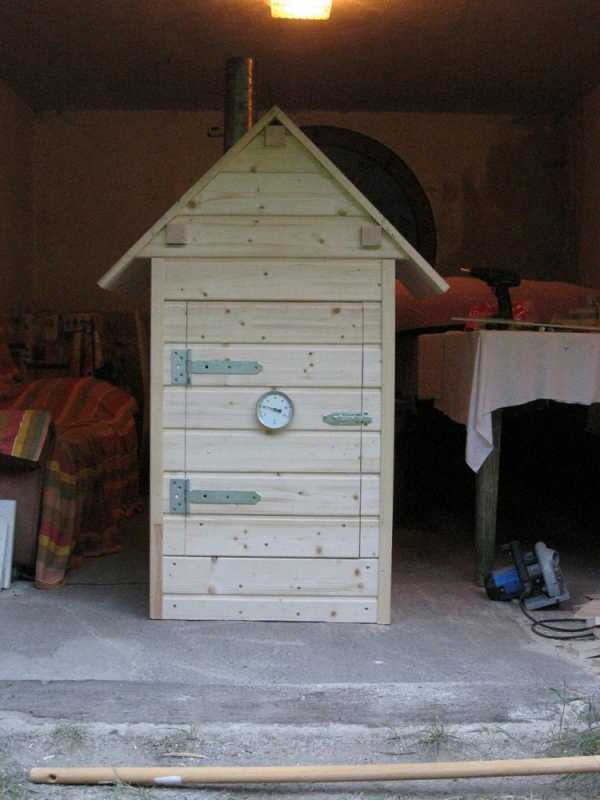

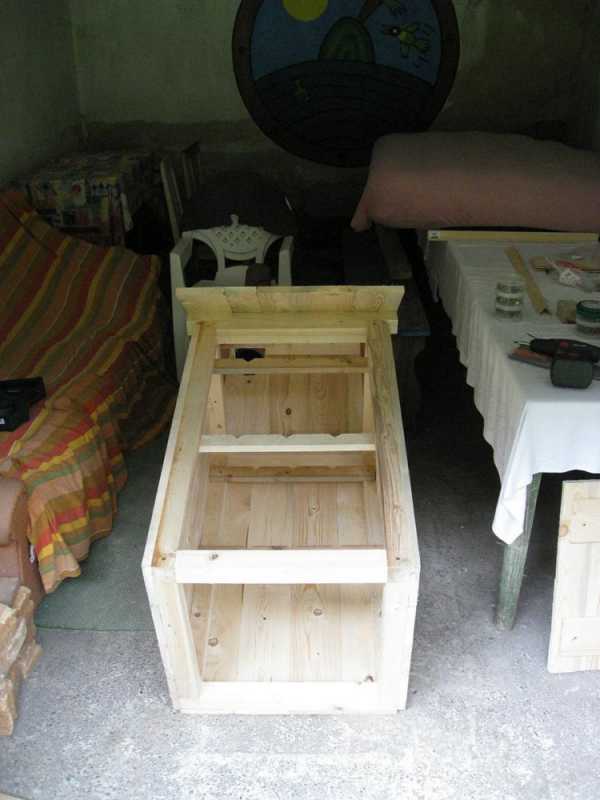

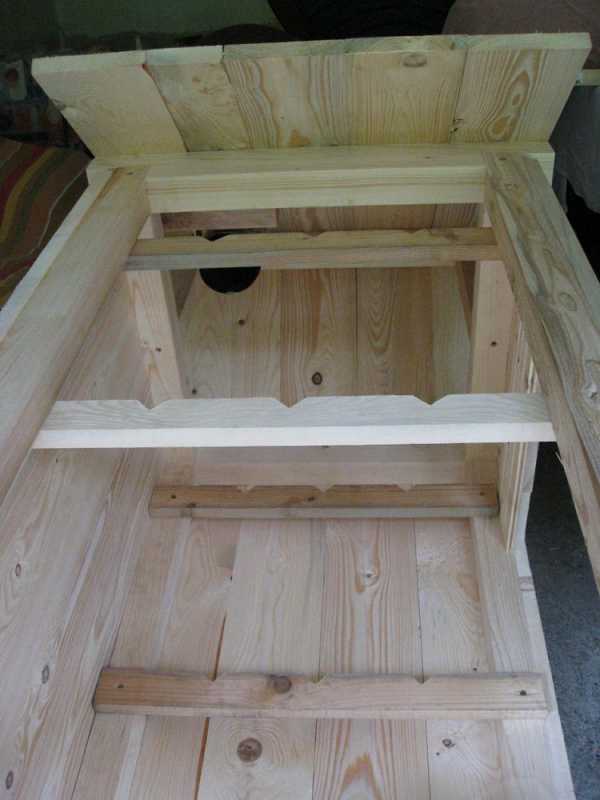

Далее приступает к изготовлению камеры копчения.

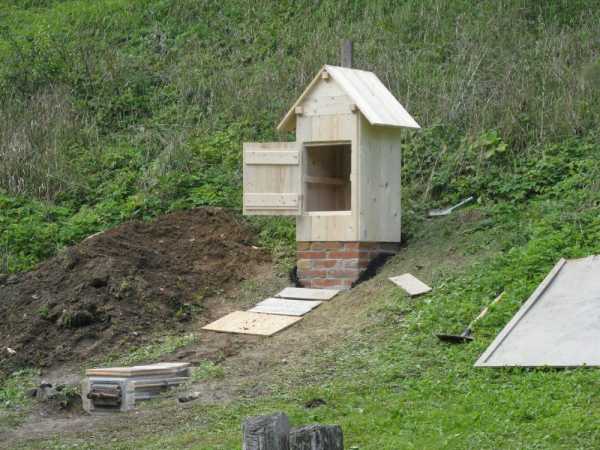

Вот по сути и все, автор выполнил свою нелегкую задачу и построил коптильню холодного копчения, теперь герой будет всегда обеспечен качественными копчеными продуктами. И нашему гурману не терпится испытать свое творение в действии.
Приятного аппетита))). Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

особенности, устройство, принцип работы, технология изготовления

Как иногда хочется покушать копченостей. Проблем нет, можете сходить в магазин и купить, то, что пожелаете, а можете попробовать сделать копчености и дома. Будет ничем не хуже, а может быть даже в несколько раз лучше. Но для того, чтобы делать вкусности, необходима коптилка, именно о ней в этой статье и будет вестись разговор.

Прежде чем приступить к сооружению коптилки, стоит разобраться в видах копчения. А их два вида:

• Горячее копчение — это быстрый способ, именно он используется чаще всего в домашних условиях. Период копчения составляет от двенадцати до сорока восьми часов, температура дыма в пределах от 35 до 50 градусов. В этом случае влага из продуктов не будет испаряться, но они хорошо пропитаются жиром. Хранятся такие изделия сравнительно недолго.
• Холодное копчение — более длительная обработка. Продукты нагреваются несильно, так как дым имеет температуру от 18 до 25 градусов. Продолжительность копчения составляет от двух до трех суток. При таком виде копчения влага удаляется из продуктов, их поверхность подсыхает. Срок хранения готового изделия намного длиннее, чем при горячем копчении.

Подводя итог сказанному можно констатировать, что холодное копчение — процесс более длительный и трудоемкий, чем горячее копчение.

Коптильня для холодного копчения — что это?

Данное устройство должно быть сделано так, чтобы холодный дым был направлен в сторону продукта. Поступающий дым должен быть ровным и непрерывным на весь период копчения.

Температура дыма не должна превышать более 25 градусов. Для того, чтобы такой дым получить, коптильню делят на две части. Одна из них является топкой, а другая емкостью. Топка от емкости должна находиться на расстоянии от 1,5 до 2 метров. Между ними находится дымоход.

Устройство и принцип работы коптильни холодного копчения

Коптильня для холодного копчения состоит из следующих элементов:

• дымогенератор;
• дымоход;
• коптильная камера.

Коптильня работает следующим образом:

• в дымогенератор кладут стружки, они тлеют и образуют дым.
• образуется тяга, благодаря которой дым попадает в дымоход.
• в дымоходе дым охлаждается и поступает в коптильную камеру, где находятся продукты.

Если разбирать более подробно, то основную роль в холодном копчении играет дымогенератор. Он обеспечивает постоянный приток дыма в коптильную камеру. Этот элемент коптильни автоматизирован, придется только наблюдать за количеством опилок в ней.

Опилки для коптилки

Во время холодного копчения никогда не используйте стружки хвойных деревьев: ели, сосны и так далее. Причиной тому является их смолянистость.

Самыми лучшими для копчения являются опилки фруктовых деревьев. Прекрасным вариантом являются: яблоня, груша, вишня. Если же вдруг случилось так, что опилок данного вида деревьев нет, то их может заменить стружка: ивы, дуба, ольхи.

Ну и ваши копчености будут выглядеть превосходно, если в конце процесса в коптильню положить веточку можжевельника.

Для копчения можно также использовать брикеты и кассеты. Их можно приобрести в магазинах.

Как сделать коптилку самостоятельно

Для того, чтобы самостоятельно сделать коптилку холодного копчения специального обучения не потребуется. Вам надо только огромное желание, золотые руки, материалы и кое-какие инструменты.

Первый вариант коптилки

• На дно топки укладываете лист железа. Благодаря ему угли тлеть будут равномерно.
• Выкапывается дымоход. Глубина его равна штыку лопаты, а ширина — ширине лопаты.
• После этого дымоход закрывают железом или шифером и присыпают землей. Это делается для того, чтобы не выходил дым.
• Берете обычную бочку, внизу крепите решетку. Это делается для того, чтобы можно было положить фильтр, который защитит продукт от сажи и образующихся смол. Фильтром может быть: мешковина, серпянка.
• Вверху крепится металлическая труба. На нее будут крепиться продукты для копчения. Хорошим материалом для трубы будет нержавеющая сталь. Крюк должен быть не меньше, чем десять миллиметров.
• Сверху коптильня накрывается железным листом.

Второй вариант коптилки холодного копчения

• Находите ящик или бочку.
• Крепите к ней генератор дыма.

Вот и все. Такая коптильня более удобна, ее можно перенести в любое другое место, если возникнет необходимость.

Тонкости строительства коптильни

• Обязательно выбирайте для коптильни оптимальное место. Рядом не должно быть никаких легковоспламеняющихся материалов.
• Учитывайте расстояние до соседей. Мало кому понравится дым.
• Для строительства дымохода используйте колышки и шнур. Сначала делаете разметку и по ней уже потом выкапываете траншею. По ее стенкам ставите кирпич на ребро. Используемый раствор — глина и песок.

Как охладить дым

Эта проблема может быть решена несколькими путями.

• Удлиняете шланг подачи дыма в коптильню. Длина шланга должна быть таковой, чтобы, проходя по нему, дым постепенно охлаждался.
• Используется проточная вода. Собираете самый простой водяной охладитель из трубочек латунных или медных.
• Если при копчении используете дрова, то для охлаждения дыма регулируется количество колен трубы.

Советы, которые пригодятся

• Всегда следите за тем, чтобы температура в коптилке была в допустимой норме.
• Лучше всего начинать копчение с утра.
• Не стоит начинать копчение в плохую погоду.
• Часто заглядывать в камеру для копчения не стоит.
• Установите в коптильне поддон для жира.

Как видите много сил не потребуется для того, чтобы соорудить коптильню для холодного копчения. Всю работу можно сделать за один день. Зато потом вы будете наслаждаться прекрасными копченостями, сделанными своими руками. Ваши родные и близкие будут рады отведать новых деликатесов. Только это все произойдет после того, когда коптильня будет стоять на вашем участке. Так что не теряйте время и принимайтесь за работу и верьте, что у вас все получится.

nashgazon.com

Коптильня холодного копчения своими руками

Блюда, приготовлены в домашней коптильни, весьма отличаются от блюд которые продаются на прилавках магазина. Только что закопчёная рыба, ещё с запахом дымка, просто тает во рту. Сделав на своём участке коптильню для холодного копчения своими руками, вы не только удивите гостей неповторимым вкусом и ароматом, но и сможете хранить закопчённые продукты на протяжении 2 — 3 месяцев.



Итак, давайте сначала разберёмся из чего состоит коптильня для холодного копчения. Условно её можно разделить на три части:

1. Печь, или так называемый дымогенератор;
2. Коптильная камера;
3. Дымоход.

Коптильня холодного копчения своими руками

Дымогенератор можно будет изготовить из пропанового баллона, метал толстый прослужит долго, не прогорит. Только будьте осторожны! Перед тем как разрезать баллон, убедитесь в полном отсутствии в нём газа.

Отрезаем 50 см от нижней части баллона, затем чтобы наш будущий дымогенератор был устойчив, привариваем к нему 4 ножки, сделанной из трубы 40 мм. В нижней части баллона прорезаем отверстие диаметром 100 мм, к которой в последствии прикрепится 4-х метровая труба.

Отрезаем от баллона 50 см и привариваем ножки



С отрезанной стороны баллона, из листа металла вырезаем круглую дверцу, равную его диаметру. В нижней части двери, сверлим несколько отверстий, для обеспечения тяги. На дверцу делаем какую нибудь задвижку, что бы она самопроизвольно не открывалась.

Дверце, снизу проделаны отверстия для тяги.



Свариваем решётку, на которой будут тлеть стружки, таким образом, чтобы она находилась примерно 5 — 7 см от нижней части дымогенератора. Чтобы она не проворачивалась, привариваем внутри баллона 4 ограничителя в точках касания решётки.

Решётка на которую будут укладываться стружки.



Сверху всей этой конструкции привариваем рукоятку, для удобной транспортировки дымогенератора.

Рукоятка для транспортировки



Коптильная камера для коптильни.

В качестве коптильной камеры можно использовать любую металлическую бочку, примерно на  100 литров, некоторые умельцы делали даже из старого холодильника.  В нашем случае мы использовали металлический шкаф размерами 900х600х300, который бесполезно висел в гараже.

Коптильная камера

Внутри шкафа в верхней части приварили 3 прутка, на которые будут развешиваться блюда. В двери проделали несколько отверстий, которые перекрываются металлической пластиной, для регулировки задымлённости и температуры.

Отверстия на двери для выхода дыма, регулируются перекрытием пластины.

В нижней части шкафа, проделали точно такое же отверстие как и в дымогенераторе диаметром 100 мм и  закрываем это отверстие мелкой металлической сеткой либо серпянкой или мешковиной. Это нам послужит в качестве фильтра, который будет задерживать сажу и смолы.

Важно что бы ваша ёмкость или шкавчик находился выше дымогенератора, примерно на 1 метр.

Дымоход для коптильни.

Далее соединяем нашу камеру для копчения с дымогенератором трубой не менее 2-х метров. Чем длиннее труба, тем меньше температура в коптильной камере. Оптимальная температура должна быть от 18 до 25  и не должна превышать 35 градусов. Если температура, превышает допустимы предел, и нет возможности удлинить трубу, нужно будет либо закапывать в землю, либо помещать в резервуар с водой.

Дымоход для холодного копчения не менее 2-х метров.

Принцип действия коптильни для холодного копчения.

В дымогенератор помещаются стружки определённых пород деревьев. Наиболее популярными считаются яблоня, ольха, липа, дуб. Для придания неповторимого аромата, можно использовать стружки вишни или можжевельника. Категорически не рекомендую использовать хвойные породы деревьев, так как из за их смолистости можно попортить продукты, получив в конечном итоге, закопчённое мясо или рыбу с горчинкой.

После того как вы подожжёте стружки и закроете дымогенератор, опилки начнут тлеть и дым будет поступать в дымоход. Пройдя через весь дымоход, он охладится до нужной температуры и создаст дымовое облако в камере. В камере нужно не забыть приоткрыть отверстия, о которых говорилось выше, что бы дым постепенно выходил наружу и тем самым создавалась естественная тяга.

Подготовка и процесс копчения.

Пред тем как повесить продукт в камеру для копчения, его нужно сначала замариновать и выдержать в рассоле на протяжении суток или более, всё зависит от веса. После того его вымачиваю в воде, смывая остатки соли с него и хорошенько просушивают, развесив на открытом воздухе. Так процесс копчения пройдёт быстрее и продукт лучше впитает в себя дым. Дым — это консервирующий элемент для продуктов, благодаря которому их можно хранить длительное время.

Копчение рыбы должно протекать в пределах 25 градусов, при большей температуре, она получится пересушенной и потеряет жир. Копчение длится 2-3 суток, всё зависит от веса.

Видео — Коптильня холодного копчения своими руками

Всем спасибо за внимание!





Понравилось это:

Нравится Загрузка…

samodelkityt.ru

Коптильня холодного копчения своими руками. Пошаговые инструкции с фото

Содержание статьи:

Процесс холодного копчения отличается тем, что на продукты воздействует холодный дым, температура которого не бывает больше двадцати пяти градусов. Поэтому все чертежи коптильни холодного копчения учитывают расположение топки в некотором отдалении. Пока дым идет по трубе и поднимается в коптильной камере, он охлаждается и освобождается от копоти и вредных примесей.

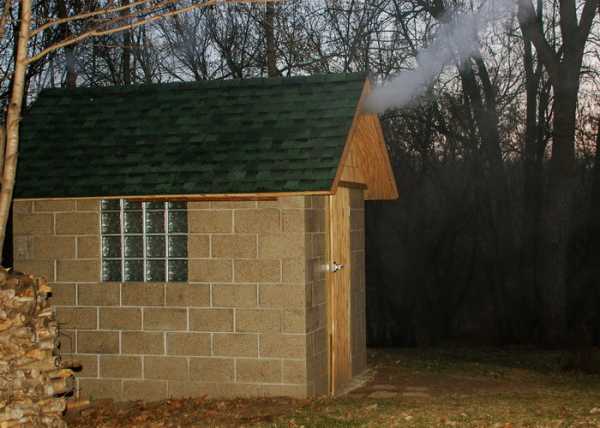

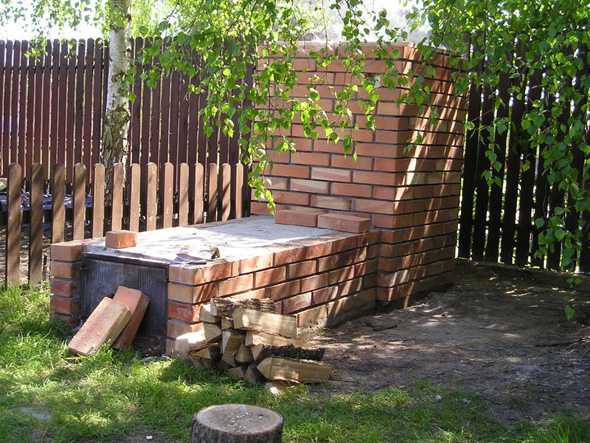

Коптильня холодного копчения из кирпича своими руками. Пошаговая инструкция

Прежде чем приступать непосредственно к строительству, необходимо сделать чертеж коптильни холодного копчения и разметить расположение всех составных ее элементов на участке. Топочная камера должна отстоять от коптильни не меньше, чем на два с половиной метра. Место лучше выбрать с уклоном, чтобы сама коптильная камера располагалась на возвышении, а топка – под уклоном.

Коптильня холодного копчения. Принцип действия

Наиболее основательной и надежной конструкцией является коптильня холодного копчения из кирпича. Чтобы ее правильно возвести, необходимо учесть несколько моментов. В пошаговой инструкции по строительству коптильни холодного копчения рассмотрены все детали процесса.

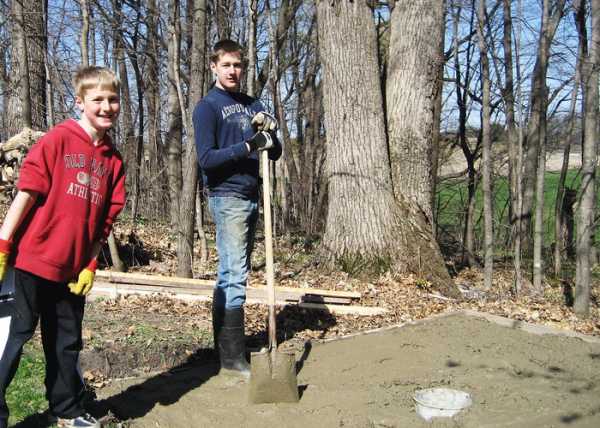

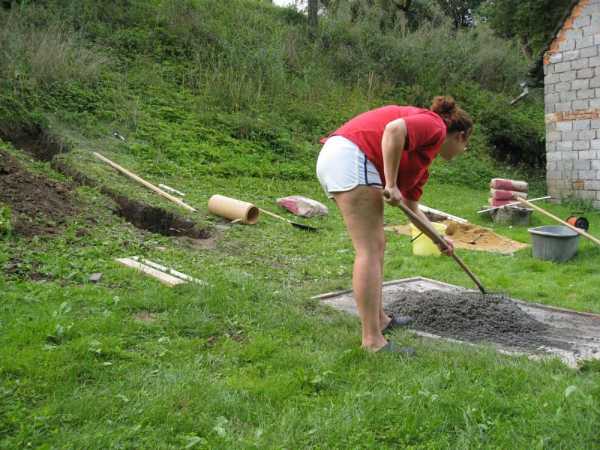

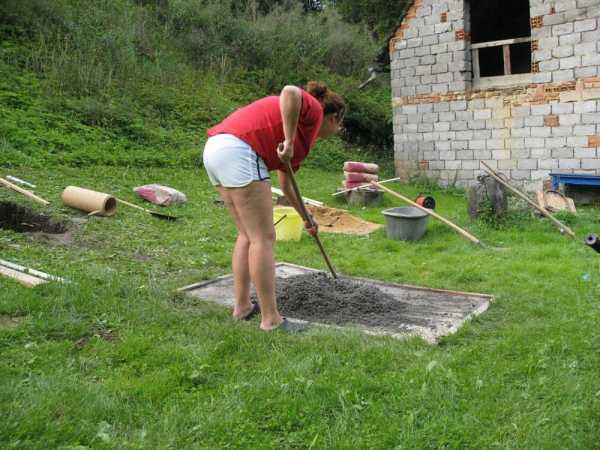

• Этап первый – закладка фундамента

На месте, где будет располагаться коптильная камера, выбирается грунт. Глубина ямы должна быть шестьдесят сантиметров. В нее устанавливают опалубку, возвышающуюся над краями на двадцать пять сантиметров. Пространство армируется, в центр ставится десятилитровое ведро, чтобы получилось углубление после заливки бетонного раствора. В этом месте дым будет выходить из трубы. Перед заливкой надо уложить и трубу, которая станет подводить дым. Когда все необходимые элементы будут размещены, пространство фундамента заполняется бетонным раствором.

Пошаговая инструкция по строительству коптильни холодного копчения. Фото

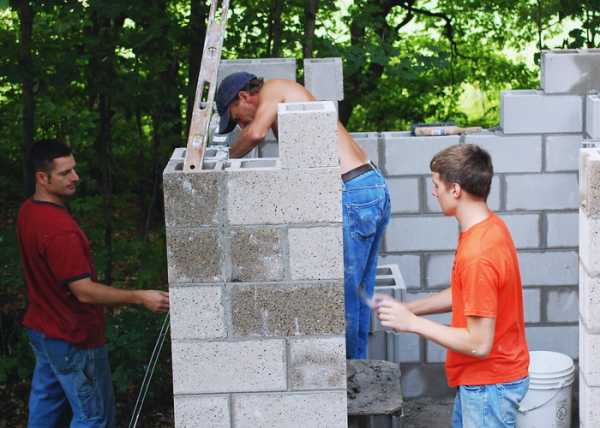

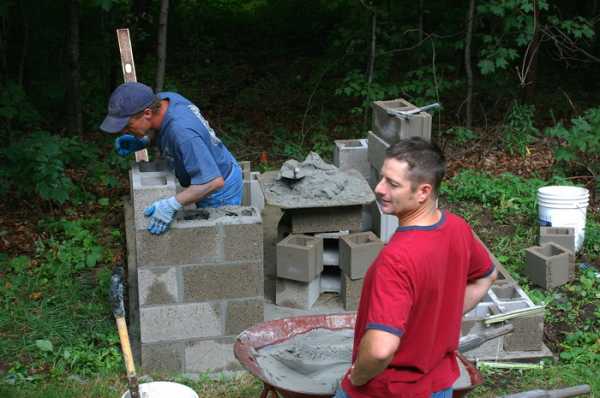

• Этап второй – возведение стен

Для стен такой коптильни используется строительный кирпич или бетонные блоки. Конкретная конструкция коптильни холодного копчения зависит от личных пожеланий владельца. Она может быть совсем маленькой для минимального количества продуктов или же просторной. В ней можно обустроить окно, но оно должно быть небольшим. Поскольку солнечные лучи вредны коптящимся продуктам, оно должно выходить на северную сторону или же располагаться так, чтобы свет не попадал на зону размещения копченостей.

Коптильня холодного копчения своими руками. Фото

• Этап третий – обустройство крыши

Наиболее экономичным, легким в обустройстве и удобным вариантом является мягкая кровля. Для ее создания из бруса небольшого сечения сооружают стропильную систему. На стропила укладывают листовой материал, например, влагостойкую фанеру или плиты ОСБ. На ровную основу монтируются уже элементы гибкой черепицы.

• Этап четвертый – обустройство топки

Топку можно сложить из кирпича или использовать в таком качестве металлическую печку. Если применяется кирпич, то надо взять огнеупорный шамотный. Также нужна огнеупорная труба, которая будет отводить дым от топки к камере копчения. Диаметр трубы должен быть достаточно большим, чтобы дым шел медленно, остывал и освобождался от частичек копоти.

• Этап пятый – внутреннее обустройство

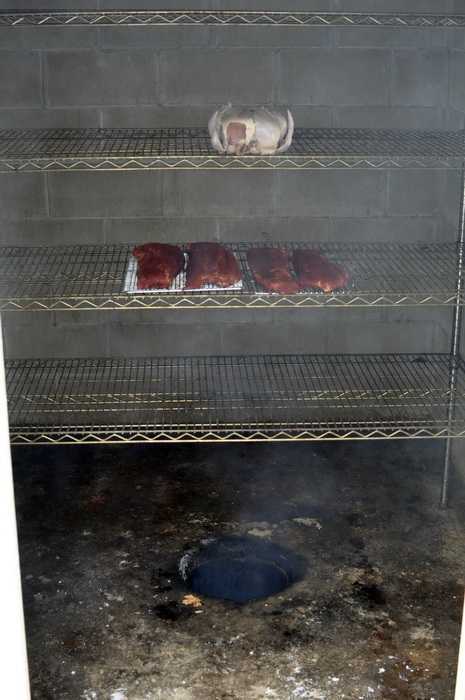

Внутри коптильня устроена очень просто. Над отверстием для выхода дыма устанавливаются решетки и подвешиваются крюки.

После этого коптильней холодного копчения из кирпича можно пользоваться.

Коптильня холодного копчения своими руками. Фото

Упрощает установку коптильни холодного копчения рельеф участка с уклонами и террасами. Наличие террасы позволяет не углублять топку в землю. Ее можно просто расположить на нижнем ярусе, а на верхнем установить коптильную камеру. В результате сокращается количество работ, коптильня возводится быстрее, с меньшими затратами труда и времени.

Пошаговая инструкция по строительству коптильни холодного копчения. Видео

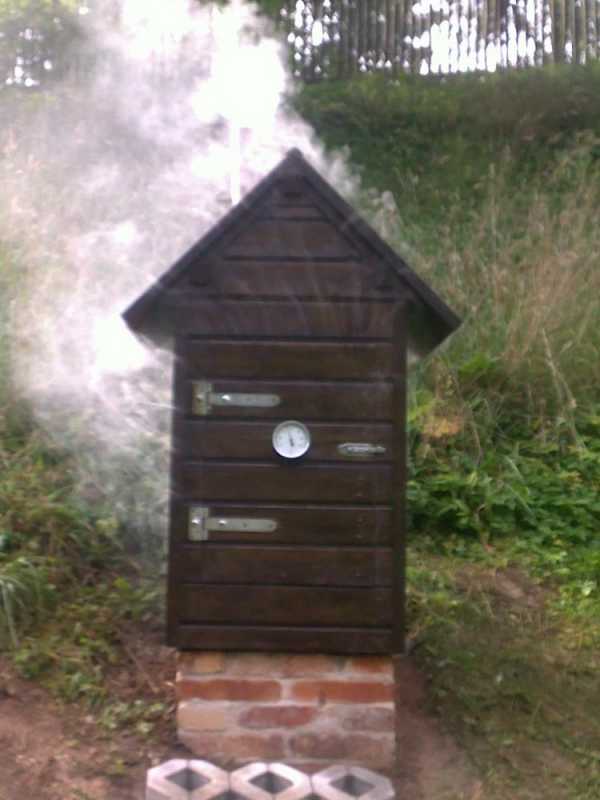

Коптильня холодного копчения из дерева своими руками. Пошаговые фото

Чтобы сделать коптильню холодного копчения своими руками, совсем не обязательно использовать кирпич. Отлично для данной цели подходит и дерево. Поможет в строительстве пошаговая инструкция по строительству коптильни холодного копчения из натуральной древесины.

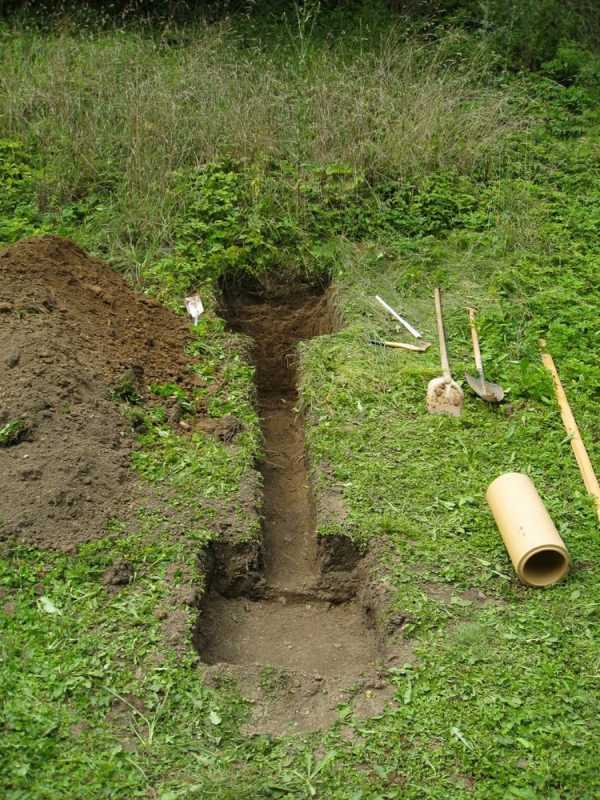

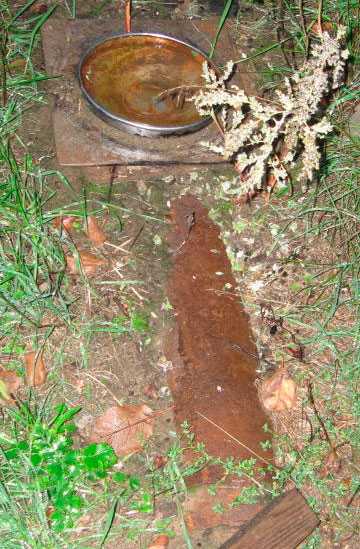

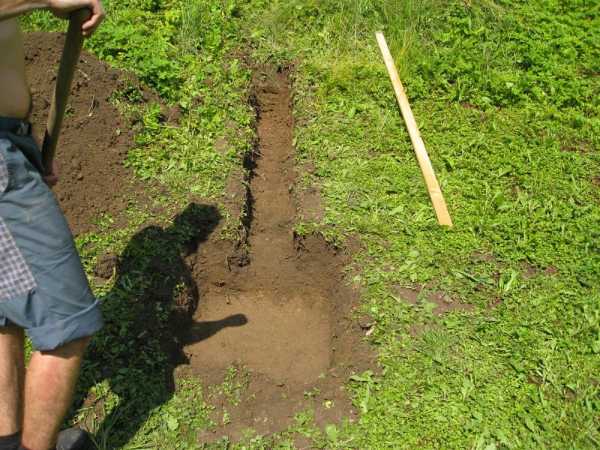

1. На участке выкапывают траншею для трубы, коптильной и топочной камеры. Глубина траншеи должна быть от полутора до двух штыков лопаты. Часть, предназначенная для трубы, располагается несколько выше, чем яма для коптильни.

Коптильня холодного копчения своими руками. Фото

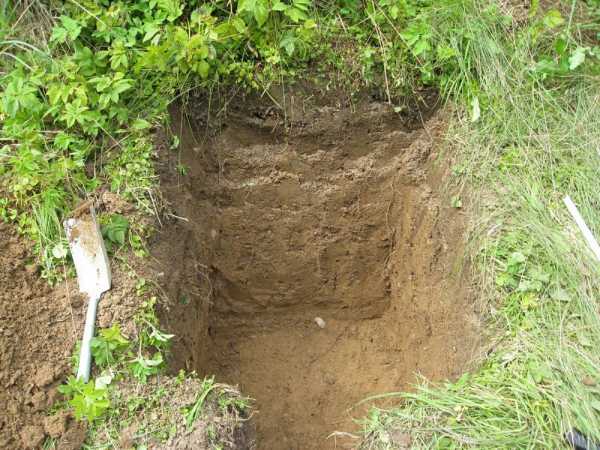

2. Яму для коптильной камеры выкапывают на два или три штыка лопаты глубиной. При попадании в нее дым слегка задерживается. В это время из него выпадают крупные частички сажи, т.е. дым очищается. После этого он поднимается в коптильную камеру.

















3. Яму для топки заливают цементом, чтобы получился надежный пол. Такое ровное основание необходимо, чтобы сложенная из кирпича топочная камера не стала впоследствии разрушаться при естественных подвижках почвы.

4. В траншею для дымохода укладывают трубу. Ее диаметр должен быть достаточным, чтобы дым свободно проходил до коптильной камеры, охлаждаясь по пути.

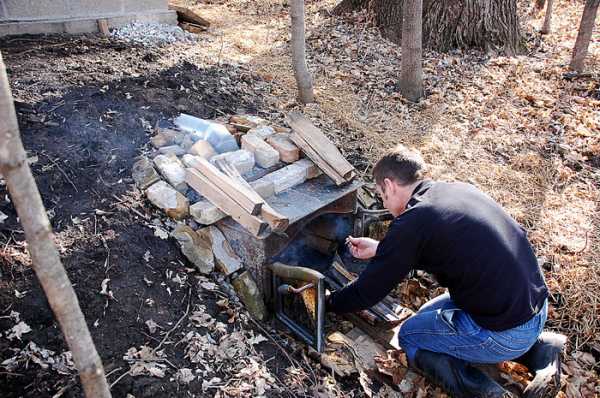

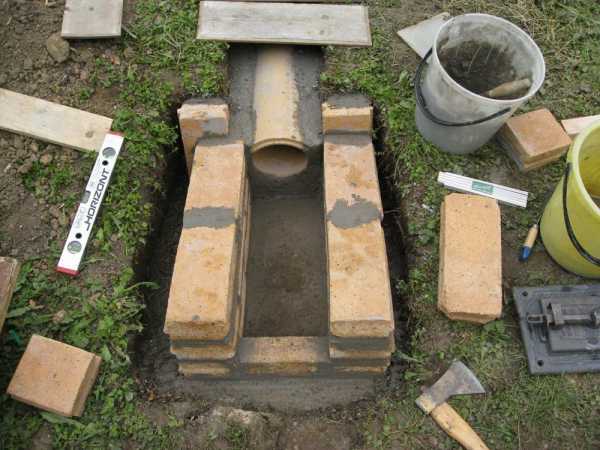

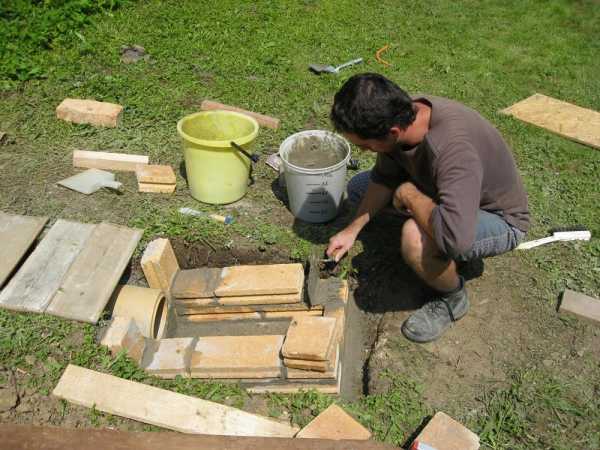

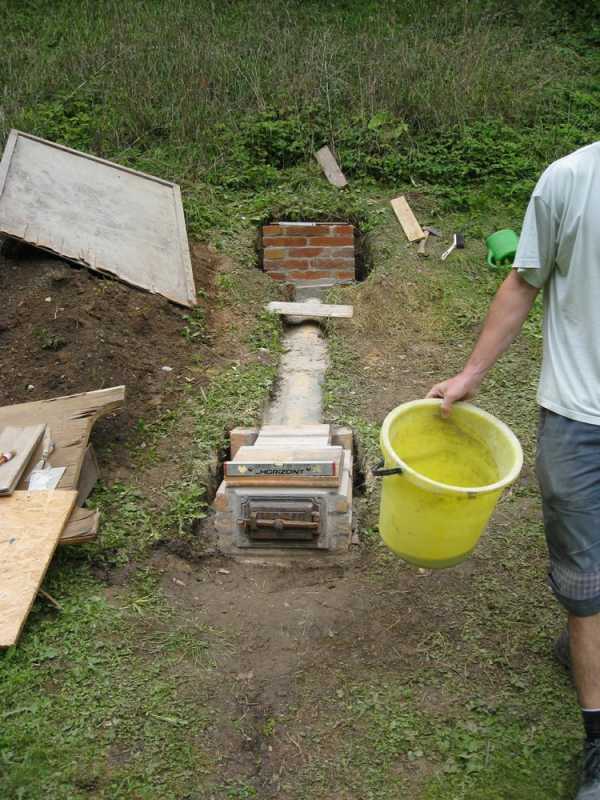

5. Выкладывают топочную камеру. Для этого берут огнеупорный кирпич, из которого складывают стенки топки и ее верхнюю часть.

6. Закрепляют на топку дверцу из чугуна, которая надежно закрывается. Это заставит дым идти более длинным путем, через дымоходную трубу и будет препятствовать его потере.

Пошаговая инструкция по строительству коптильни холодного копчения. Фото

7. Для коптильни холодного копчения из дерева обустраивают основание. Для этого строительным кирпичом выкладывают стенки углубления под нее и их выводят на некоторую высоту над землей. На такое кирпичное основание потом и будет установлена непосредственно деревянная часть конструкции.

8. Траншею с дымоходной трубой засыпают землей и тщательно утрамбовывают. Земля нужна для лучшего охлаждения трубы и дыма. Влажная земля лучше проводит тепло, чем воздух.

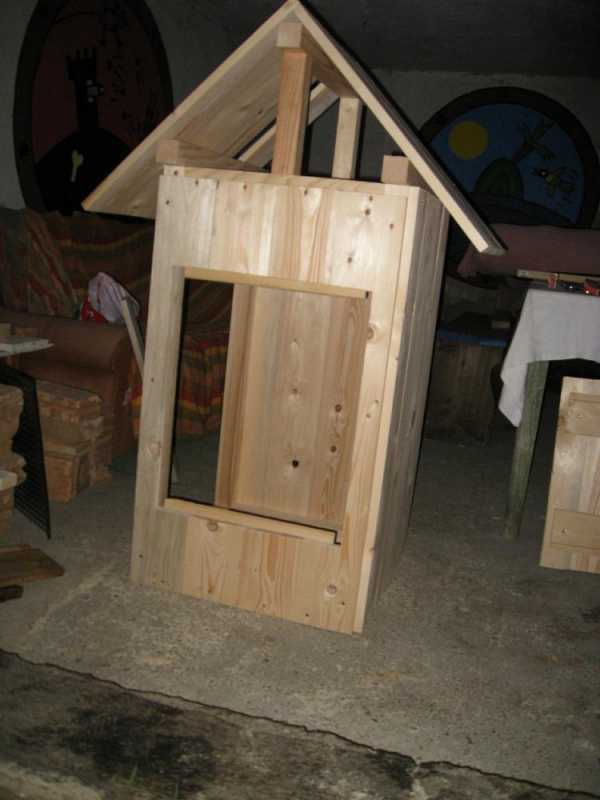

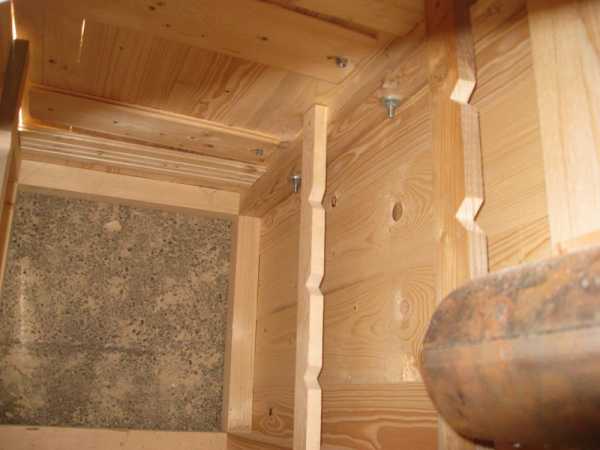

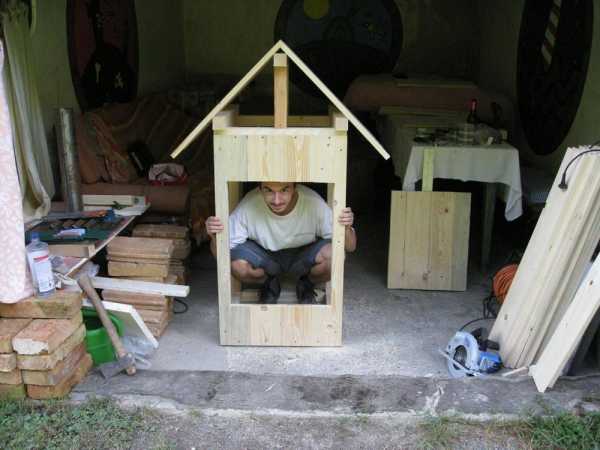

9. Создают деревянную коптильную камеру:

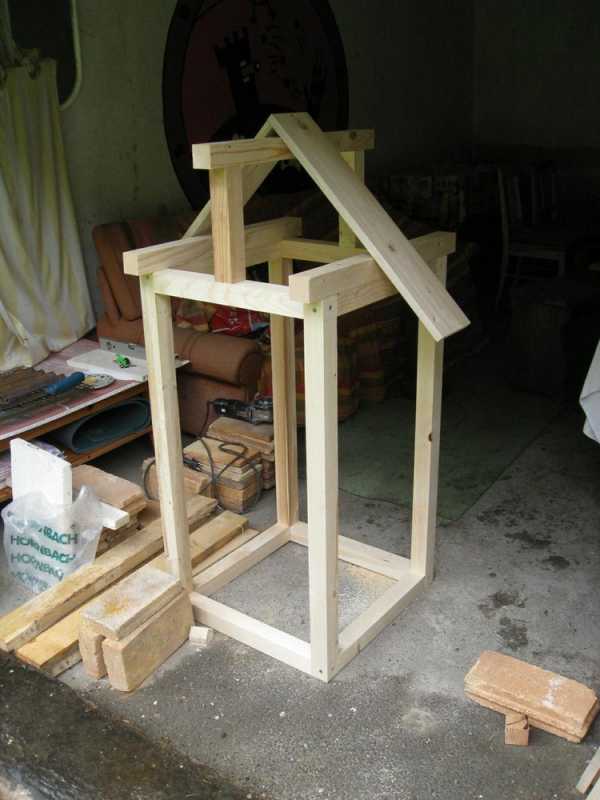

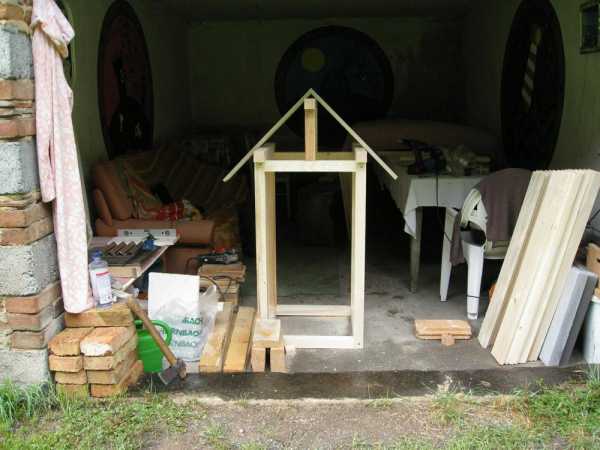

• Чтобы сделать коптильню холодного копчения из дерева, используют деревянные бруски. Желательно взять материал из твердых пород древесины. Из брусков собирают основание будущей камеры.

Коптильня холодного копчения своими руками. Фото

• На основание набиваются ровные дощечки. Они должны максимально плотно прилегать друг к другу, чтобы через щели не выходил дым.

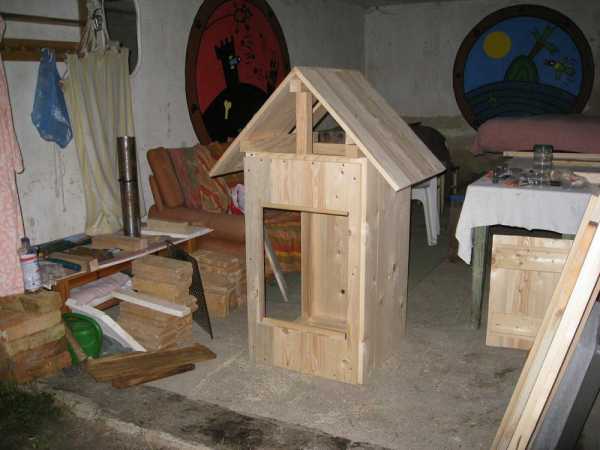

• Крышу делают одно или двускатной. На переднюю часть закрепляют дверь так, чтобы она прилегала плотно и легко открывалась. Избежать самопроизвольного открывания поможет задвижка.

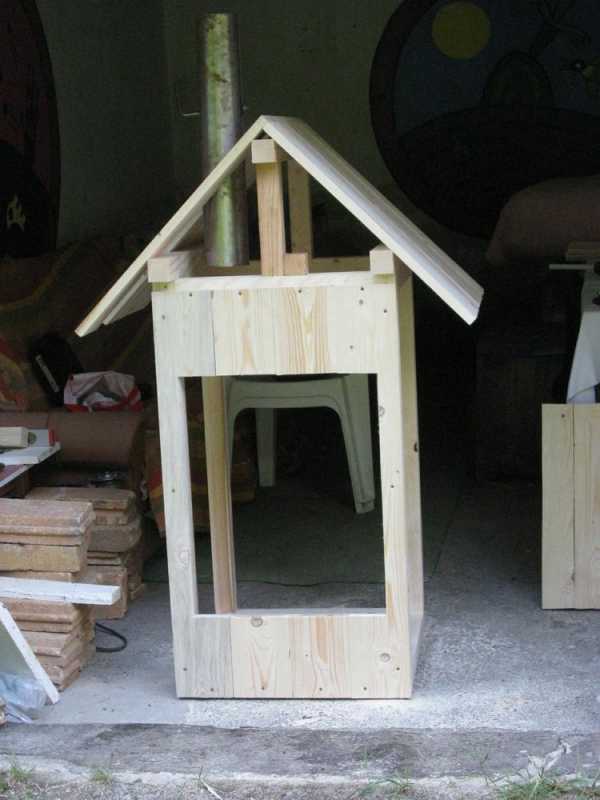

• В крыше оставляют отверстие для трубы и ее туда устанавливают. Труба должна быть небольшого диаметра, чтобы дым не выходил слишком быстро.

• Проверить правильность работы всех частей поможет первая растопка.

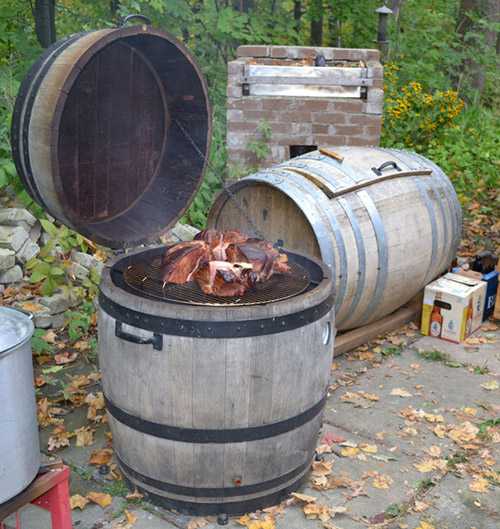

Коптильня  из бочки

Если все предыдущие варианты кажутся сложными и дорогими, то стоит обратить внимание на коптильню холодного копчения из бочки. Основой тапкой конструкции послужит бочка из дерева или другого материала. Исключением является только пластмасса. У емкости снимают днище, чтобы дым мог проходить насквозь.

Чтобы сделать коптильню холодного копчения своими руками, в земле надо выкопать две ямы под топку и коптильную камеру, а также соединяющую их траншею. Топка должна быть около пятидесяти сантиметров диаметре, а глубиной около сорока сантиметров. Дно закрывают листом железа. Стенки можно укрепить кирпичом, но и без него топка будет функционировать.

Яму под коптильную камеру из бочки выкапывают на расстоянии около трех метров. По диаметру она должна быть немного меньше диаметра основания бочки, а глубиной примерно в сорок сантиметров.

Ямы соединяют траншеей, которая будет использоваться для проведения дыма. Глубина траншеи должна составлять около тридцати сантиметров. Готовую траншею закрывают металлическими листами, засыпают землей и утрамбовывают. Использовать трубу не обязательно, но стенки траншеи лучше утрамбовать, чтобы они не осыпались со временем.

На дно бочки закрепляют металлическую решетку. На нее будет выкладываться материал для фильтрации дыма, например, солома или мешковина. Фильтрующие материалы увлажняют, чтобы они лучше очищали дым от крупных частичек продуктов сгорания. Такой слой делает дым более легким, тонким, не содержащим сажи. Кроме того, решетка не позволит продуктам провалиться в глубину ямы.

В верхней части бочки устанавливают прутья, на которые будут крепиться крюки для мяса. Можно установить и решетку для размещения продуктов.

Получившуюся коптильню холодного копчения из бочки накрывают мешковиной, деревянным щитом или аналогичным материалом. Коптильня готова и ее можно использовать по назначению.

Чтобы дым не терялся, не выходил снизу из-под бочки, подножие ее засыпают землей. Этот грунт вокруг основания тщательно утрамбовывают.

Коптильня холодного копчения из старого холодильника

Практически в каждом хозяйстве можно найти старый холодильник, который давно сломался. Чтобы не множить количество мусора, его, а точнее корпус, можно использовать для изготовления коптильни.

Соорудить коптильню холодного копчения из старого холодильника совсем не сложно. Для этого потребуется взять корпус холодильника (внутренности демонтируются), трубу длиной около четырех метров, жаропрочные кирпичи для обустройства топки и железная крышка для нее же.

Топку обустраивают ниже уровня коптильной камеры. Лучше использовать участок, имеющий склон для удобного размещения. Для топки выкапывают яму, которую выкладывают жаропрочным кирпичом. Если в хозяйстве имеется металлическая емкость достаточного объема, то можно вкопать ее. Сверху она закрывается металлической крышкой, чтобы дым шел в дымоотводную трубу.

Следующим элементом коптильни холодного копчения из старого холодильника является труба для отвода дыма. Она должна быть довольно большой длины, чтобы дым, проходя по ней, успевал остывать. Кроме того, трубу рекомендуется закапывать под землю. Окруженная сырой землей она будет лучше остывать и остужать дым до нужной температуры.

Вход трубы в корпус холодильника можно выполнить двумя способами. В первом случае привязка делается к уже существующим отверстиям, которые служили для размещения основных рабочих частей холодильника. При этом вход может быть как вверху, так и внизу. Конкретный вариант зависит от модели холодильника.

Второй способ – врезка трубы в нижнюю часть корпуса. Это требует дополнительной работы, но зато обеспечивает наиболее оптимальное поступление дыма. Он будет проходить снизу вверх и обеспечит наилучший результат, поскольку через продукт пройдет больше дыма.

Внутри корпус холодильника оснащают всеми необходимыми приспособлениями для размещения продуктов. Используются решетчатые полки или крючки, чтобы мясо или рыбу можно было подвешивать.

В завершении самодельную коптильню следует оснастить дымоходом для оттока дыма. Но он потребуется только в том случае, если уплотнитель на дверце еще достаточно эффективный и не создает щелей. В большинстве же случаев уплотнитель на старом холодильнике оставляет небольшие щели, через которые и выполняется отток дыма.

Такой вариант утилизации старого холодильника можно считать наиболее оптимальным, т.к. он еще послужит с пользой.

Домашняя коптильня холодного копчения «Дым Дымыч»

Если рассматривая чертежи коптильни холодного копчения, понимаешь, что они не подходят для небольшого приусадебного участка, то стоит обратить свое внимание на домашнюю коптильню Дым Дымыч.

Такая бытовая коптильня изготавливается из холоднокатаного стального листа, толщина которого составляет восемь десятых миллиметров. Емкость для копчения имеет объем тридцать два литра. В комплекте имеются дымогенератор и компрессор. Дым поступает в коптильную камеру через гибкий шланг.

В дымогенератор коптильни закладывается деревянная щепа. Там выделяется дым, который отправляется в коптильную емкость. Регулируется подача дыма при помощи электрического компрессора. Через шланг, длина которого составляет семьдесят четыре сантиметра, дым проходит к заложенным продуктам. Сроки копчения зависят от нескольких факторов. Во-первых, они зависят от веса и объема продуктов, а во-вторых, от активности обработки дымом. Результатом являются сроки, составляющие от пяти часов до пятнадцати.

Такая коптильня имеет сразу несколько преимуществ. Она компактна и в нерабочем состоянии может храниться в любом месте. Использовать устройство можно не только в условиях загородного участка, но и в городе, например, на балконе или неподалеку от дома. Коптильня Дым Дымыч продается в уже полностью готовом для использования виде. Ее не требуется предварительно монтировать или изготавливать собственными силами.

При помощи коптильни легко и относительно быстро изготавливаются вкуснейшие копченые продукты. Длительная обработка холодным дымом создает среду неблагоприятную для бактерий. В результате продукт не только получает неповторимый вкус, но и значительно дольше хранится.

Из представленного разнообразия устройств для холодного копчения каждый может выбрать оптимальный для себя вариант. Если нет желания самостоятельно сооружать коптильню, а объемы приготовления небольшие, то подойдет последний вариант. Если же хочется сделать особенную, собственную коптильню или сэкономить, то можно подобрать любой из вариантов, изготавливаемый своими руками.

Также стоит упомянуть, что продукты перед копчением необходимо подготовить. Их предварительно засаливают по определенной схеме. Если этого не сделать, то настоящие копчености из них не получатся.

postroiv.ru

Коптильни холодного копчения своими руками: как коптить

Домашние копчения: что может быть вкуснее? А приготовить копченую рыбу, которая была выловлена накануне своими руками, и попробовать ее – само объедение. Именно поэтому, чтобы регулярно радовать себя и своих близких вкусными копченостями, желательно дома иметь специальную коптильню. Такие агрегаты для горячего и холодного вида копчения продаются в готовом виде в магазинах, однако, гораздо дешевле будет установить коптильню своими руками. К тому же в Интернете можно без труда найти обучающее видео, чертежи коптилен и другие материалы, которые помогут в работе.

А теперь давайте узнаем больше о копчении и разберемся, как сделать коптильню холодного копчения своими руками. Тем более что это не так и сложно, как может показаться на первый взгляд.

Какими бывают виды копчения

Различают копчения трех видов:

• холодное;
• горячее;
• полугорячее.

О технологиях, которые следует использовать для организации коптильни, мы и расскажем ниже. Самые вкусные копчености получаются вследствие холодного копчения, когда продукт коптится при температуре от 30 и до 50 градусов. Свиное мясо, если его прокоптить холодным способом, будет храниться больше года в сухом погребе, при этом вам не потребуется холодильник, более того, оно даже сократит срок хранения этого продукта.

Холодное копчение требует хорошей подготовки продуктов и длится от суток и до пяти в зависимости от того, что вы планируете коптить. Так, на рыбу уйдет гораздо меньше времени, чем на мясо. На весу копченые продукты следует хранить в подвешенном виде на крюке, на шток которого вешается кружок для предохранения от вредителей.

Горячее копчение осуществляется при температуре от 70 и до 120 градусов, но не стоит слушать тех, кто советует повышать температуру еще больше, иначе ничего хорошего у вас в итоге не выйдет. Коптить в таком случае получается очень быстро, начиная от нескольких минут и до 4 часов, при этом мясо или рыбу предварительно приготавливать к копчению нет необходимости.

Однако, хоть горячее копчение проще холодного, по вкусу готовых продуктов оно ему значительно уступает, кроме того, продукты горячего копчения не будут храниться очень долго, в отличие от холодного.

Для полугорячего копчения используют простые коптильни холодного копчения. Своими руками такие агрегаты будет собрать значительно дешевле, чем приобретать в готовом виде. По виду и запаху продукты практически не отличаются от холодных копченостей, однако, вкус и срок хранения таких блюд – аналогичен показателям продуктов горячего копчения.

Без специальной подготовки таким способом можно коптить исключительно свежие продукты:

• свежевыловленную рыбу;
• свежее парное мясо;
• прочие продукты.

Технология сборки, чертежи коптилен и видео

Сделать коптильню холодного копчения своими руками будет не так сложно. Камеру для копчения следует поставить на деревянные чурбаки или же кирпичи, предварительно врытые в землю.

Подставка нужна для того, чтобы камера не смогла поехать вдоль почвы под влиянием конденсата.

Принцип работы конструкции такой:

• доходя до камеры, дым остывает, и все его вредные вещества уходят в землю, включая конденсат, который может навредить процессу;
• для дымораспределения используют шиферный лист.
• перед тем как поставить продукт на решетку, лист шифера передвигают, чтобы «плохой» дым прошел мимо камеры, а в нее зашел приятный дымок;
• дымооборот в камере можно регулировать влажной мешковиной, но на ней остаются отработанные остатки дыма, в результате мешковина со временем загрязняется;
• чтобы мешковина не проваливалась на продукт, в устье конструкции нужно приделать прутки из металла, а камеру оснастить дверцей для загрузки и выгрузки.

Перед сооружением коптильни нужно выкопать яму для костра с дымоходом. Если конструкция оснащена специальной предохранительной решеткой, то в камере дверцу ставить не нужно. Кроме того, обязательно следите за качеством используемых дров для копчения.

Внимательно следите за коптильней в процессе ее работы. Как только мешковина высохнет и через нее пойдет дым, немедленно полейте ее водой, чтобы дым был направлен в нужное русло и придал продукту нужный вкус и аромат.

Помните, что земля под коптильней имеет свойство раскисать под действием конденсата даже под навесом. Перед каждой закладкой коптильня должна хорошо высохнуть, чтобы земля не вернула ей вредные вещества, что, в итоге, может негативно сказаться на качестве приготовленных копченых блюд.

Как правильно коптить продукты при помощи коптильни

При копчении продуктов примите во внимание такие полезные правила:

• следите за температурой в коптильной камере, чтобы она не превышала допустимые для данного вида копчения нормы;
• коптить лучше при хорошей погоде, когда нет ветра и осадков;
• начинать коптить лучше утром, а с вечера готовить продукты заблаговременно;
• коптильню следует оснащать поддоном для сборки жира, чтобы он не стекал в древесину и не портил качество дыма;
• не нужно слишком часто открывать крышку и смотреть, насколько все готово. Так вы увеличите длительность копчения;
• после того как продукты прокоптились, их охлаждают и высушивают в помещении в течение нескольких суток;
• в дровяную смесь лучше добавлять ароматные добавки в начале или в конце приготовления, чтобы блюда были еще вкуснее;
• нельзя использовать хвойные породы, только лиственные, иначе блюда будут отдавать горечью;
• дрова должны быть хорошо просушены, поскольку влажная древесина будет гореть очень плохо и продукт не приготовиться нормально.

Несмотря на то что коптильня своими руками – это дешевое решение, оно имеет и ряд недостатков:

• невозможность приготовить блюда на гриле или барбекю;
• нестабильные результаты приготовления блюд;
• частые прогорания днищ камер;
• быстрая порча внешнего вида камеры буквально через несколько использований коптильни.

На что обращать внимание при покупке коптильни

Итак, если вы решили, что коптильня своими руками – это не для вас, и вы не хотите этим заниматься, вы можете приобрести готовую модель по доступной цене, такие есть в продаже в специализированных магазинах.

При этом во время покупки агрегата следует обращать внимание на такие его параметры и характеристики, как:

• стенки металла и их толщина – чем они тоньше, тем быстрее конструкция станет непригодной для эксплуатации. Она поржавеет или просто прогорит. Ржавеющий металл негативно сказывается на вкусовых качествах продуктов, которые вы готовите: они неприятно пахнут и имеют специфический привкус. Оптимальная толщина металла коптильни составляет не менее 4 мм;
• материал коптильни – очень важно, чтобы каждый из компонентов конструкции был сделан из безопасных материалов, которые не выделяют при горении вредных веществ;
• объем загрузки продуктов – здесь на ваше усмотрение, все зависит от того, насколько много вы планируете готовить. Однако лучше выбирать объем побольше, чтобы угостить побольше гостей и самим полакомиться копченостями;
• температурные датчики – желательно, чтобы они присутствовали в коптильне, так вы сможете установить нужную температуру;
• режимы работы – будет хорошо, чтобы коптильня имела режимы для горячего и холодного копчения одновременно;
• возможность регулировки тяги для поддержки нужного температурного режима;
• количество полок – желательно, чтобы были как сплошные, так и в виде решеток;
• материал решеток – лучше всего подходит нержавеющая сталь;
• наличие гарантии на изделие. Требуйте у продавца гарантию. Чем она дольше, тем лучше качество конструкции.

В случае если вы хотите избежать проблем с самодельным домашним устройством или вам тяжело будет его сделать самостоятельно, можно купить недорогую бытовую коптильню. Также в продаже присутствуют и более дорогие агрегаты – специальные профессиональные коптильни, где можно коптить горячим и холодным способом, готовить блюда на гриле, запекать, и делать барбекю. Однако, в плане стоимости позволить ее каждый себе не сможет.

Однако и самодельная элементарная коптильня, выполненная своими руками, позволит насладиться вам неповторимым вкусом копченостей, которые вы точно не купите в магазине. А если все это приготовить на даче или на природе, то время с друзьями вы проведете просто незабываемо. Тем более что сделать такой аппарат самому не так и сложно.

Коптильни своими руками, варианты решений

pechi.guru

Коптильня холодного копчения своими руками — как сделать (фото, видео, схема)

(Last Updated On: 04.11.2017)

Коптильня холодного копчения (фото)

Копченые продукты с давних времен высоко ценятся жителями нашей страны – во времена, когда еще не были изобретены технологии заморозки и охлаждения продуктов питания, копчение позволяло надежно защитить их от порчи, а сегодня копчености относятся к категории деликатесов. Соответственно своему практически элитному статусу стоят копчености достаточно большие деньги, хотя вполне реально организовать самостоятельное копчение продуктов – к примеру, эффективная и производительная коптильня холодного копчения своими руками собирается достаточно легко, а получаемые продукты при соблюдении технологии приготовления будут отличаться превосходным вкусом и сравнительно высокой безопасностью для здоровья. Дело в том, что диетологи, гастроэнтерологи и онкологи обвиняют копчености в провоцировании множества весьма серьезных заболеваний, хотя не все эти продукты одинаково вредны. Изготавливаемые промышленным способом копчености зачастую сдабриваются искусственными добавками, усиливающими цвет, вкус и аромат, а домашняя коптильня позволит приготовлять продукты на натуральном древесном дыму без каких-либо заменителей и усилителей.

При этом коптильня холодного копчения будет более предпочтительным вариантом, чем коптильня горячего копчения – устройство холодной коптильни предусматривает обработку продуктов дымом достаточно низкой температуры – для рыбы требуется около 40 градусов, а для мяса достаточно и 20-22 градусов.

Такая низкая температура отлично сказывается на качествах приготовляемого блюда, ведь продукт не подвергается термической обработке, полезные вещества в нем не разрушаются, а «закупориваются» дымом. Вкус такого блюда будет максимально близким к естественному, а хранятся продукты, приготовленные методом холодного копчения, значительно дольше по сравнению с горячим копчением. Коптить же таким образом можно и мясо, и рыбу, и овощи, и многие другие продукты.

Устройство холодной коптильни

Главным отличием такого агрегата от высокотемпературной коптильни является специальный дымоход, проходя по которому, дым охлаждается. Поэтому для такой коптильни требуется больше места, кроме того, ее составные части должны быть капитальными – коптильную камеру часто изготавливают из холодильника или вовсе кладут из кирпича, дымоход должен быть капитальным и обеспечивать необходимую тягу, при этом все должно быть соединено герметично и надежно.

Схема/устройство холодной коптильни:

Как видно, чтобы изготовить коптильню холодного копчения своими руками, нужно приложить усилия и уделить достаточно времени, в то же время коптильня для горячего копчения может быть собрана из металлической стойки с крючками для продуктов и установленного под стойкой ведра со щепой. Впрочем, как уже отмечено выше, продукты холодного копчения гораздо более вкусные и лучше хранятся, поэтому если Вы заядлый рыбак или охотник, если Вы готовите домашние сыры или запасаете овощи, то лучше потрудиться и собрать коптильню именно холодного копчения.

Все такие коптильни можно разделить на 2 большие группы:

• стационарные коптильни – сооружаются на долгое время и для больших объемов копчения, поэтому к их созданию нужно подойти максимально ответственно. Нужно все правильно рассчитать, в первую очередь это касается образуемой в дымоходе тяги – на нее влияет и диаметр дымохода, и его общая длина, и высота надземной части;
• мобильные коптильни – их удобно собирать на охоте или на рыбалке, чтобы сразу же готовить добычу, в этом случае вся она будет сбережена. Для такой конструкции не требуется жесткий дымоход, дым от очага можно пускать по выкопанной в земле неглубокой траншее, над противоположным концом которой установлена коптильная камера.

Особенно важно сделать удобным очаг – холодное копчение может длиться до нескольких суток, поэтому нужно иметь возможность оперативно добавлять дрова в топку.

Удобный очаг должен быть в первую очередь большим – чем больше топлива поместится в него за одну закладку, тем больше дыма будет образовываться. Другое обязательное условие – это герметично закрывающаяся крышка топки, холодное копчение допускает только тление древесины, а никак не открытое горение, поэтому нужно отсечь приток кислорода.

Древесная щепа для копчения:

В качестве топлива нужно использовать преимущественно древесную щепу, дрова допускаются, но не более 20% от общего объема топлива.

Выбирать щепу и дрова нужно внимательно, потому что каждый сорт древесины образует при тлении различный дым, который придает продуктам разный вкус и интенсивность цвета.

Изготовление самодельной коптильни холодного копчения

Как же все-таки сделать холодную коптильню? Уверяем, ничего критически сложного здесь нет, нужно просто подойти к этому делу ответственно и расчетливо.

В первую очередь нужно определиться с местом установки нашей коптильни – она займет немало места, поэтому нужно сделать так, чтобы она не мешалась.

Кроме того, производимый ей дым не должен досаждать жильцам, поэтому нужно отнести ее от дома на разумное расстояние. Кроме того, к месту под коптильню предъявляются следующие требования:

• удобство – оно не должно быть слишком далеко от дома;
• эргономичность – должна иметься возможность поставить продукты и самому присесть около коптильни;
• безопасность – коптильня является огнеопасной конструкцией, поэтому ее нужно размещать на расстоянии от легковоспламеняющихся предметов.

Коптильня из бочки

В этом варианте коптильная камера изготавливается из деревянной или металлической бочки. От бочки до топки выкапывается траншея под дымоход, ее длина должна составлять около 2-3 метров. Чтобы она не осыпалась, изнутри она укрепляется фрагментами шифера, металлическими пластинами или другими подобными материалами. Самый надежный вариант – это обкладка дымохода кирпичом.

Чтобы обеспечить достаточную тягу, рекомендуется делать уровень очага как можно ниже – для него можно даже выкопать отдельную яму, на дне которой и поместить топку. От нее к бочке должен вести наклонный дымоход рассчитанной длины и угла наклона. Топка при такой конструкции может быть различной – некоторые используют простой костер, а наиболее продвинутые мастера закапывают в землю целую печь с размещенным вверху и выходящим наружу люком для топлива.

Чтобы дым беспрепятственно попадал в бочку, нужно выполнить многочисленную перфорацию в ее дне. Через такие отверстия дым будет сам подниматься в бочке. В ней же нужно смонтировать штангу с крючками для коптящейся продукции.

Видео:

Коптильня из кирпича

Этот вариант подходит для постоянных крупных объемов копчения – для разового использования затрудняться с его изготовлением неразумно. Размещение коптильни также подземное – выкапывается котлован, в который помещается источник дыма – либо просто костер, либо печь, либо другой вариант.

Стенки топочного отсека и коптильной камеры обкладываются огнеупорным кирпичом. Сверху топочный отсек закрывается листами прочного и огнеупорного материала, которые должны легко подниматься для подкладки топлива. Коптильная камера также должна иметь люк для добавления и снятия продуктов.

Коптильня из старого холодильника

Холодильник отлично подходит на роль коптильной камеры, потому что обеспечивает легкий доступ к внутреннему пространству и герметичность закрытия. Первоначально нужно удалить из него все полочки и загерметизировать все имеющиеся отверстия. В верхней крышке проделывается отверстие для выхода избытка дыма, здесь же можно смонтировать дымосос для повышения тяги в коптильне.

Тление щепы в такой конструкции обеспечивается не просто топкой, а более продвинутым вариантом. В подходящий огнеупорный резервуар устанавливается миниатюрная электрическая плитка, на конфорки которой кладется мелкая щепа. Плитка включается, щепа нагревается и начинает тлеть с выделением дыма, дым по дымоходу подается в холодильник и обрабатывает размещенные внутри продукты. После этого дым выходит через верхнее отверстие. Такая коптильня весьма удобна и эффективна, однако она требует достаточно много электроэнергии.

Как видно, коптильня холодного копчения своими руками может быть изготовлена по множеству схем и вариантов, все они имеют свои особенности, поэтому выбор зависит только от Вас. И не забывайте, что самое главное – это ответственный подход к работе.

cassuspro.ru
