Колпак на трубу дымохода: изготовление своими руками

Содержание статьи

Устанавливать колпак или нет

С технической точки зрения колпак – это специальное металлическое приспособление, защищающее выход дымохода от негативного воздействия атмосферных факторов. Он не должен никоим образом влиять на расчетные параметры тяги, не искажать первоначальные условия движения воздушных потоков и т. д. Наличие иных более сложных приспособлений на дымоходе должно предусматриваться еще на стадии проектирования отопления.

Колпак на трубу дымохода

Важно. Перед установкой колпака внимательно изучите требования нормативных актов, отраслевых документов и СП 7.13130.2013.

Как вы заметили, далеко не все дымоходы с колпаками, поскольку владельцы строения имеют свои убеждения, часто они противоречивы, но все имеют право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников таких конструкций.

Таблица. Доводы за и против установки колпаков

Выполняемые функции	Краткое описание фактических характеристик
Закрывает выход дымохода от задувания ветром	На крыше зданий направление ветра изменяется с учетом размеров, расположения и угла наклона скатов. Для предупреждения появления обратной тяги производятся специальные инженерные расчеты отопления, которые регламентируют высоту дымохода в зависимости от его расположения и расстояния от конька. Ветер на ровной местности никогда не дует сверху вниз, только завихрения от крыши могут придавать ему такое направление. Еще одна причина обратной тяги – полное отсутствие естественного притока в помещение воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, разбивает воздушный поток и обеспечивает нормальную тягу в дымоходе.
Предохраняет дымоход от попадания дождя и снега, не допускает механических загрязнений и гнездование птиц	Здесь есть одна проблема – от птиц защищает лишь сетка, козырек надо ограждать по всему периметру. На сетке могут появляться замерзший конденсат и критически уменьшать тягу. Очищать бесполезно, вода при определенных климатических условиях будет намерзать снова. Иногда приходится зимой подниматься на крышу, снимать сетку и таким образом восстанавливать тягу. Это нежелательно, делать любые работы на крыше зимой очень опасно.
Увеличивает срок службы оголовка дымохода	Полностью правильное утверждение. Но для этого надо не сложное декоративное изделие, а лишь один из его элементов – колпак.
Улучшает внешний вид здания	Красивый колпак оригинальной конструкции действительно с положительной стороны влияет на внешний вид. Есть эксклюзивные проекты, позволяющие подчеркивать престижность строения и солидное финансовое положение их владельцев.

Как видим из перечня, количество положительных и отрицательных последствий от установки колпака примерно равно, отсюда вывод – принимайте решение самостоятельно. Но помните об одном универсальном требовании нормативных актов: все насадки и приспособления не должны мешать свободному выходу дыма и не ухудшать расчетные показатели.

Виды колпаков для дымохода

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

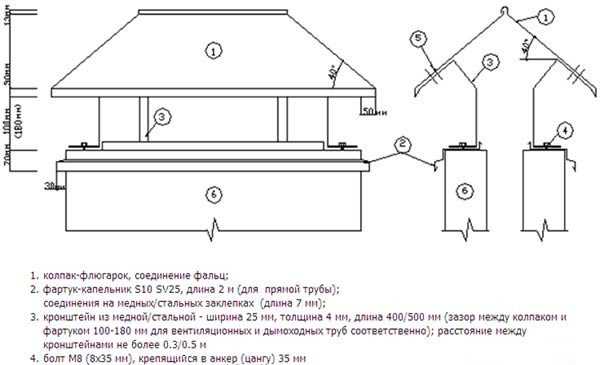

Устройство стандартного колпака

1. Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.

   Чертеж фартука-капельника с разметкой

3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

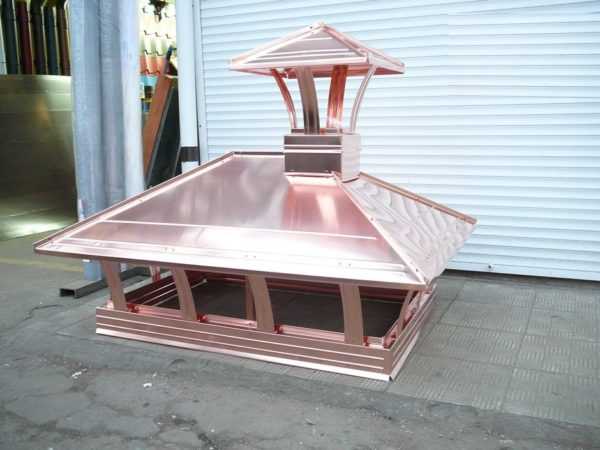

Декоративный колпак из меди

Простой колпак для дымохода

Пошаговая инструкция по изготовлению колпака

Изготавливать колпак будем из медного листа: этот металл быстро покрывается тонкой пленкой окислов и в дальнейшем не боится вредного воздействия агрессивных химических соединений, а они всегда имеются в дыме. Толщина листа 0,6 мм, тоньше не берите, с ним проще работать, но он не имеет достаточной механической прочности, может деформироваться, согнуться и т. д. Процесс намного ускорится и повысится его качество, если вы имеете доступ к резочному станку и гибочной машине.

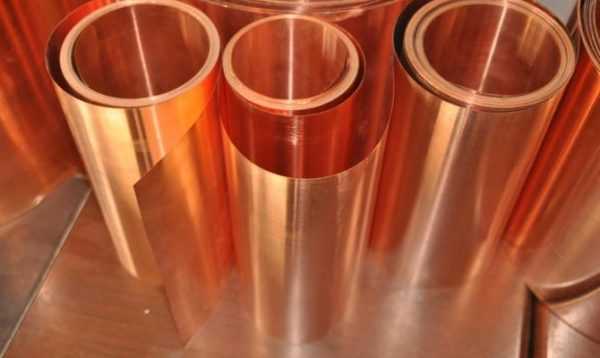

Для изготовления колпака понадобится листовая медь толщиной 0,6 мм

Для выполнения работ требуется подготовить металлическую линейку, угольник, шило.

Шаг 1. Нарисуйте эскиз планируемого колпака. Рекомендуем базовую модель выбрать в сети, внести корректировки по линейным размерам. При желании добавить оригинальные элементы декора.

Чертеж можно сделать на компьютере или нарисовать от руки

Шаг 2. На лист меди перенесите детали колпака. Разметьте контур конструкции. Можно увеличить его масштаб, так легче просматриваются все нюансы. Во время перенесения размеров всегда надо оставлять 0,5 см на завальцовку.

Все замеры переносятся с чертежа на лист меди

Практический совет. Работать намного легче не на целом листе, а на отдельных заготовках по каждому элементу. Для этого их требуется предварительно нарезать по имеющимся размерам, а далее разметку делать на каждом в отдельности.

Правила составления чертежа

Опытные мастера настоятельно рекомендуют делать деталировку каждого элемента, они еще раз проверяют все нюансы и лишь после этого переносят изображение на поверхность металла. По меди можно рисовать специальными фломастерами или обыкновенным шилом. Второй вариант намного лучше, у него тоньше линии. Кроме того, не придется потом очищать изделие от следов фломастера.

Намечать контуры заготовок на медном листе удобнее всего острием шила

Шаг 3. Ножницами по металлу вырежьте деталь. Если вы имеете плазменную резку, то раскрой можно делать этим агрегатом. Небольшие по длине вырезы надо делать правыми и левыми ножницами. Обращайте внимание, в какую сторону потом надо загибать металл и в зависимости от этой особенности выбирайте те или иные ножницы. Потом будет легче делать различные подгибания и соединения.

Раскрой заготовок выполняется ножницами по металлу

По такому же алгоритму вырежьте все оставшиеся заготовки.

Гибка и сборка колпака

Если есть минимум знаний и навыков, то эти операции не представляют больших сложностей. Если работа выполняется впервые, то рекомендуется для практического освоения некоторых операций попрактиковаться на ненужных отрезках металла. Необязательно должна быть медь, используйте дешевый листовой прокат.

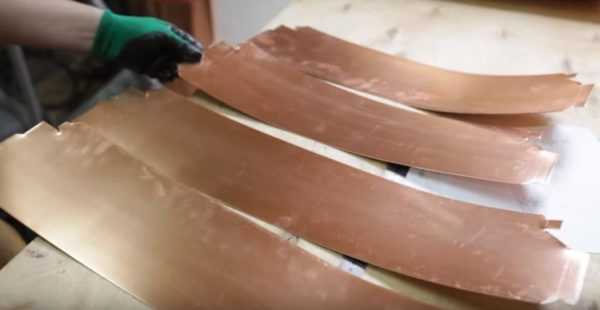

Вырезанные заготовки для колпака

Шаг 1. Гибка заготовок основания начинается с завальцовки краев. На станке точно выставляется заготовка и за счет подъема стола металл подгибается. Такие операции можно делать вручную при помощи киянки, но качество будет намного хуже. Кроме того, для гибки всех элементов на станке нужно всего несколько секунд, ручной метод потребует гораздо больше времени и усилий.

Процесс завальцовки краев с помощью станка

Шаг 2. Сделайте первую часть основания, дополнительный нижний гиб обеспечивает повышенную прочность, всегда рекомендуется его предусматривать. Углы указываются на чертеже и контролируются транспортиром во время гибки. Некоторые станки имеют фиксированные шаблоны, конкретная технология механической гибки почти не влияет на алгоритм действий. На основаниях рекомендуется делать прокатку, выпуклая линия контролирует место фиксации элемента на стенке дымохода и повышает его устойчивость.

Для повышения прочности основания колпака добавляется изгиб в нижней части

Шаг 3. Начинайте сборку основания колпака. Для работы требуются специальные клещи, этим инструментом разводите в различные стороны детали крепления отдельных элементов в единую конструкцию.

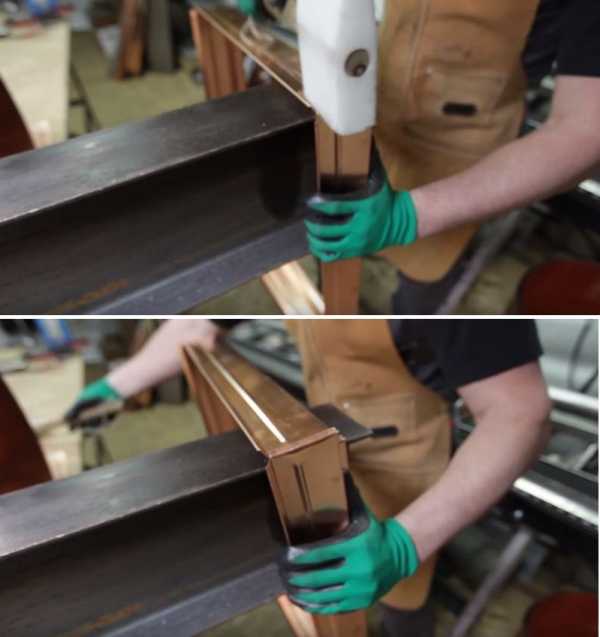

Края по бокам заготовок нужно выгнуть специальными клещами

Шаг 4. Разложите все заготовки на ровной поверхности, проверьте размеры и правильность загибов соединительных концов. При помощи клещей согните концевики и соберите элементы вместе. Замки пока не закрывайте, а только подготавливайте. Работа требует сноровки, не спешите, не повредите лицевые поверхности. Надо знать, что исправление вмятин всегда будет заметным, а такие следы указывают на низкую квалификацию мастера.

Все заготовки собираются в одну конструкцию

Шаг 5. Закройте замки ударами киянки, нижний стол должен быть только металлическим из фасонного проката, размеры подбираются в зависимости от параметров изделия. Опытный мастер имеет для таких целей много различных профилированных отрезков, которые он использует во время выполнения работы.

С помощью киянки соединяются все стыки по бокам основания

На этом сборка основания для колпака на кирпичный дымоход закончено, можно приступать к изготовлению крышки, или зонта, защищающего трубу дымохода сверху.

Готовое основание колпака на дымоход

Изготовление крыши колпака

Вначале внимательно изучается чертеж и при необходимости выполняется деталировка каждого элемента в увеличенном масштабе. В нашем случае крыша напоминает сложную вальмовую четырехскатную конструкцию, состоит из двух трапеций и двух треугольников. Именно такой вариант больше всего подходит к прямоугольным дымоходам.

Чертеж зонта для дымника

Шаг 1. Перенесите размеры скатов на металл, как и всегда, пользуйтесь металлической линейкой и шилом. Не забывайте у каждого угла элемента чертить хвостик для подгиба. Длина может быть произвольной, каждый мастер привыкает к своей. Параметры даются в пределах 5–15 мм, строгих ограничений не существует. Помните, что длина верхнего подгиба должна в два раза превышать фиксируемый нижний. Решение следует принимать таким, чтобы минимизировать количество непродуктивных отходов. Достаточно начертить один элемент, проверить правильность всех размеров, вырезать, а потом для второго использовать его в качестве шаблона. На треугольных скатах выпуски по 30 мм, на трапецеидальных по 15 мм.

Разметка заготовки на листе меди

Шаг 2. Ножницами по металлу вырежьте заготовки. Не забывайте, что для мелких элементов в зависимости от стороны загиба подбирается левый или правый инструмент.

Раскрой заготовок для зонта

Шаг 3. Приступайте к гибке деталей. После того как все подготовлены к соединению, опять разложите их на ровном столе и проверьте положение. Еще есть время для исправления допущенных незначительных погрешностей. Прокатайте ребра жесткости посередине плоскости и сделайте в нижней части гиб, он дополнительно увеличивает устойчивость на изгиб. Мы выше уже упоминали, что на конструкцию будут воздействовать большие снеговые и ветровые усилия, надо принимать меры по увеличению прочности элементов.

Выполняются загибы по намеченным линиям

Шаг 4. Собирайте зонт, делается это в несколько этапов.

1. Вставьте соединительные элементы конька, совместите их точно по линии.
2. Установите на трапецеидальные скаты треугольные, соедините их в фальц. Все соединения должны входить без больших усилий, клепать ничего не надо, достаточно пользоваться хапами. Изгиб соединяйте с максимальным усилием, элементы не должны смещаться после окончания сборки.

Сборка зонта для дымника

После того как крыша полностью готова, можно приступать к изготовлению ножек.

Шаг 5. На куске меди подходящих размеров начертите детали. Необязательно отрезать новый лист, можно пользоваться отходами, их образуется достаточное количество для подготовки мелких элементов. Общая ширина заготовок примерно 110 мм, ширина для завальцовки примерно 25 мм. Размеры могут колебаться в зависимости от параметров отрезков.

Для изготовления ножек подойдут обрезки материала

Шаг 6. Нарежьте заготовки для ножек, загните завальцовки. Заклепка будет делаться через два слоя металла, увеличение прочности выполняется прокаткой. Просверлите отверстия для заклепок.

Заготовки ножек пропускаются через гибочный станок и просверливаются под крепежи

Теперь осталось собрать вместе крышу, ножки и корпус. Если планируете защищать дымоход от птиц, то по периметру необходимо прикрепить медную сетку. Помните, что она может создавать много проблем в зимний период времени. Сетка дополнительно фиксируется специально подготовленными уголками. Фиксируйте крышу на заклепках.

К основанию крепятся ножки заклепками

На каркас надевается сетка

Последней крепится крыша

Конструкция полностью готова, поднимайтесь на кровлю и устанавливайте ее на кирпичном дымоходе.

Видео — Колпак на трубу дымохода

remont-book.com

Колпак на трубу дымохода: как сделать своими руками

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Фотогалерея: виды колпаков для дымохода

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

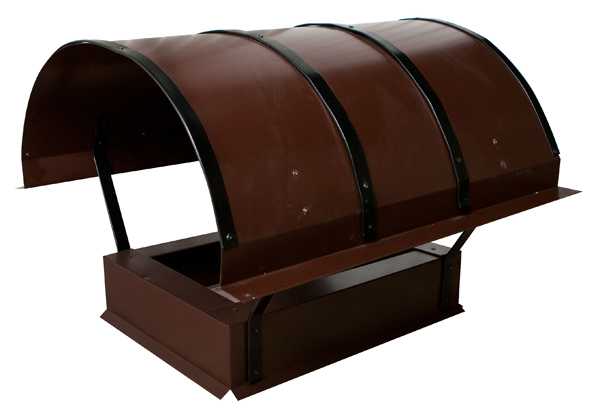

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

   Оцинкованная сталь легко подвергается обработке

2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

   Металлические полосы или профили позволяют сделать каркас для крепления колпака

3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

   Каркас может иметь ступенчатую форму

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

kakpostroit.su

Колпак для трубы дымохода своими руками. Видео

Как сделать колпак своими руками (видео)

Итак, вы решили изготовить колпак для дымохода своими силами, что же для этого потребуется? Еще на этапе проектирования нужно уделить большое внимание капельнику, основной функцией которого является предотвращение попадания во внутрь дымохода дождя и снега. Это устройство имеет форму юбки и защищает канал не только изнутри, но и снаружи. Именно поэтому, дымоход относится к одному из наиболее важных элементов отопительных печей и каминов, а колпак позволяет правильно выводить наружу продукты сжигания.

Перечень необходимых материалов для изготовления дымника

• Нержавеющая сталь;
• Медь;
• Оцинкованное железо.

Основными требованиями к материалам являются: невосприимчивость к воздействию атмосферных проявление и высокое качество самого материала. С учетом приведенных выше материалов в наибольшей степени данным требованиям соответствует медь.

Изготовление колпака

Приступая к изготовлению колпака, первым делом, что вам нужно будет сделать, так это чертеж конструкции. Если у вас нет опыта изготовления подобных конструкций, вы столкнетесь с трудностями. Для этих целей вам понадобится кусок картона соответствующего размера. После того, как чертеж будет готов, вам нужно будет его вырезать и продумать все возможные виды и способы крепежа и соединений. После этого, можно вырезать элементы из металла и приступать к сборке.

Ниже вы сможете ознакомиться с одним из наиболее простых вариантов – чертеж колпака, имеющего четырех скатную крышу. Для того, чтобы правильно определить угол, вам нужно использовать формулу указанную на рисунке.

---

Схема колпака и инструкция по сборке

Вам необходимо взять металлическую заготовку и положить ее на стол таким способ, чтобы ее фронтальная часть была повернута кверху. В указанном на чертеже месте вам следует проделать отверстие на 3,5 миллиметра.

Далее вам придется согнуть заготовку по указанным пунктиром на чертеже линиям под углом в 90 градусов. Для этих целей лучше всего использовать листогиб, ввиду того, что руками это сделать практически невозможно. Это позволит придать линиям максимальную четкость и избежать образования каких-либо вмятин. В случае же, если вы не найдете листогиба, вам придется использовать подручные средства, для этого край угла фиксируется на верстаке полкой кверху.

После этого заготовка сгибается по линиям, которые обозначены буквой d. Угол сгиба следует определять на глаз, так чтобы получился цельный колпак.

Получившаяся конструкция должна быть ровной, без каких-либо перекосов или деформаций. Для того чтобы проверить изделие, его необходимо будет поставить на стол. Если все нормально, вам при помощи маркера нужно будет обозначить на нижнем ребре жесткости место для будущего отверстия, после чего просверлить его в этом месте. С помощью заклепок необходимо скрепить дымник. Заклепки должны быть на 3,2 миллиметра. Для фиксации ножек, необходимо будет согнуть заготовку по ножкам.

С помощью металлических уголков нужно соорудить основание для колпака, ориентиром для этого должен быть наружный диаметр дымового канала. Очень важной задачей является расположить уголки так, чтобы одна сторона упиралась в кирпичную кладку, а другая располагалась сбоку. Далее следует подготовить ножки для будущей конструкции, а после этого при помощи электрической сварки соединить все элементы конструкции. Следующим шагом является зачистка основания с нанесением на него антикоррозийного слоя. После того, как антикоррозийное вещество высохнет, на основание следует нанести два или три слоя краски для внешних работ. Следует зафиксировать колпак на основании.

---

Важно!!! В случае, когда квадратный колпак на трубу для вас окажется очень сложным можно будет прибегнуть к более простым способам. Одним из способов является изготовление колпака путем сгибания листового металла необходимого размера при помощи специального оборудования.

Причины не эффективной работы дымника

• Сильный ветер, который попадая в дымовой канал и давит на продукты сгорания и снижает тягу;
• Неправильные расчеты конструкции или не правильный диаметр дымохода, в результате которых система работает некорректно;
• Слишком высокий дымоход или неправильный его монтаж.

Видео

Фото: krovteh.ru, v-teplo.ru

Агрегат с вмонтированным эжектором В зависимости от использованного эжектора выделяют два типа поверхностных насосов. Как правило, устройство расположено по оси станции относительно воды. Мощность их колеблется от 0,8 до трёх киловатт. Эти станции выгодно эксплуатировать при глубине скважины не больше восьми метров. Отличительная черта в том, что насос способен перекачивать жидкость со всевозможными примесями, вроде…

Как вмонтировать насос в скважину Агрегат оборудован двумя специальными выходами. Первый из них подключается к системе водоснабжения в доме, а второй предназначен для самой скважины. По пунктно процедура подключения выглядит так: чтобы агрегат подключился к скважине, пригодится полиэтиленовая труба. Здесь важно угадать с диаметром. Он должен равняться 3,2 сантиметрам. Целостность сего предмета не может вызывать…

На какие установки обращать внимание Дача – это постоянный полив и уход за собственными грядками. И, наверняка, каждый огородник знает, что после возни с землицей, желание обмыться и привести себя в порядок крайне острое. Поэтому большинство дачников обзаводятся скважинами, которые гарантируют постоянное наличие воды. Но чтобы напор был регулярным и независимым, одной скважины мало. Необходима…

В нынешних моделях предусмотрен механизм, способствующий регулированию скоростей. Этот факт разрешает пользователям контролировать объёмы тепла в обогреваемом пространстве. Зачастую, имеется всего три положения, но их, как правило, достаточно. Когда природа бушует, следует ставить насос на максимальную скорость. Как только за окном градус падает, можно прогревать и на минимальном положении. Рычаг регулировки крепится к корпусу устройства,…

На показатель существенно влияют эксплуатационные условия, а он, в свою очередь, оказывает действие на бесперебойность всей системы. Если сказать проще, то потребуется вычислить оптимальный расход теплоносителя для конкретного помещения. Виды насосов Расчёт по формуле Специалисты предлагают формулу расчёта производительности N/(t2 – t1) = Q Естественно, что Q и есть та самая производительность. А t2 и…

www.ktovdome.ru

Дымоход своими руками и чертежи колпака на трубу

Сделать дымоход своими руками из стальной трубы довольно просто. Чтобы выполнить подобные работы, ненужно быть профессионалом. Все что требуется – это досконально изучить необходимую информацию и четко следовать разработанному плану. При этом, нужно выполнять все мероприятия внимательно и осторожно, ведь допущенные ошибки могут привести не только к задымлению помещения, но и к пожару. В этой статье речь пойдет о том, как сделать дымоход своими руками и грамотно установить его.

Нюансы при возведении дымоходной конструкции

Труба для дымохода своими руками делается с учетом следующих факторов:

• Расчет уровня, необходимо рассчитать уровень коэффициента полезного действия печи. От него зависит длина дымоходного канала, протяженность горизонтальных элементов и диаметр трубы;
• Расход топлива, следует учесть расход топлива. Чем он выше, тем большей пропускной способностью должен обладать дымоход;
• Экономия топлива, ненужно забывать о возможной экономии топлива. Например, если печь должна отапливать небольшое помещение, то сильный огонь в ней не нужен. Его можно контролировать уровнем тяги.

Дополнительно следует упомянуть о конструкции самой печи и безопасности. Эти факторы тоже имеют огромное значение при изготовлении дымохода.

Дымоход имеет очень важное значение для частного дома или бани. При этом, абсолютно неважно, какой отопительный агрегат установлен в строении: газовый котел, металлическая буржуйка или русская печь из кирпича. Без грамотно обустроенного дымохода, эксплуатировать их не получится.

Основные преимущества металлических дымоходов

Дымоходы из нержавеющей стали и прочих металлов, имеют массу неоспоримых достоинств. Поэтому на сегодняшний день большинство частных домов и подсобных отапливаемых строений, оснащены системами отведения продуктов горения из металла. К основным преимуществам, которыми обладают дымоходы из металла, следует отнести:

• отсутствие неровностей на внутренней поверхности трубы. Благодаря этому, сажа не скапливается в дымоходах, чем не могут похвастаться трубы из кирпича;
• возможность эксплуатации в любом строении, будь то гараж с буржуйкой или двухэтажный жилой дом;
• круглогодичная возможность выполнения любых ремонтно-восстановительных мероприятий, связанных с необходимостью устранения причин, вызывающих некорректную работу дымоходного канала;
• при правильном монтаже, в дымоходах из металлических труб не образуется конденсат, что особенно важно для помещений с высокой влажностью, например, бань;
• высокая устойчивость к воздействию продуктов горения, в частности газов;
• высокая устойчивость к механическим воздействиям;
• продолжительный срок эксплуатации;
• низкая стоимость исходных материалов;
• полное соответствие требованиям правил пожаробезопасности;
• простота монтажа. Чтобы изготовить дымоход из металлической трубы, ненужно использовать чертежи и различные схемы. Кроме того, не понадобится проводить дополнительную тренировку перед началом монтажа. В то же время, чтобы сделать кирпичную кладку, требуется предварительно разложить кирпичи на земле, не используя раствор. Это помогает понять суть проводимых работ.

Монтируя дымоходный канал из металла, нужно обратить внимание на то, что подобный выбор позволяет значительно сэкономить средства, не только на исходных материалах, но и на проведении работ. Иными словами, понять, как сделать дымоход своими руками из металлической трубы, сможет каждый, а для выполнения таких работ, с использованием кирпича, наверняка придется привлекать профессионала.

Виды металлических дымоходов

Рекомендуем к прочтению:

Из вышесказанного становится понятно, что металлические дымоходы, пример которых представлен на фото ниже, имеют высокий спрос, поэтому производители стремятся разработать и выпустить как можно больше вариаций подобных конструкций.

На сегодняшний день, наибольшей популярностью пользуются металлические дымоходы трех видов:

• одностенные, монтируемые в уже существующем канале из кирпича или керамики. Необходимость их использования обусловлена некачественной работой существующего дымохода. Произвести монтаж одностенного дымохода своими руками очень просто. Главное, предусмотреть в конструкции дымоходного канала устройство для сбора конденсата;
• двустенные, изготавливаемые из двух труб, пространство между которыми заполняется огнестойкими утеплителями. Чаще всего для монтажа дымохода своими руками выбираются именно двустенные конструкции. В качестве утеплителя для подобного дымоотвода, чаще всего используется базальтовая вата. Она не выделяет неприятных запахов и не плавится при нагреве. Толщина слоя утеплителя рассчитывается в зависимости от климатических условий. Как правило, она варьируется от 30 до 100 миллиметров;
• коаксиальный, тоже изготавливаемый из двух труб, но при этом, пустота между ними не заполняется утеплителем. Внутренняя труба предназначена для отвода продуктов горения, а внешняя, для подачи кислорода, без которого огонь не будет гореть.

Наиболее сложный в установке именно коаксиальный дымоход, но при должном желании, его монтаж можно выполнить своими руками, не нанимая для проведения подобных работ специалистов.

Монтаж дымоходного канала

Проводя монтаж дымохода из металлической трубы, следует соблюдать ряд несложных правил:

• во-первых, сбор элементов трубы следует начинать снизу, постепенно поднимаясь наверх. Верхние отрезки трубы должны максимально плотно входить в нижние. Места стыков требуется обрабатывать огнестойким герметиком, способным выдержать температуру до 1000 градусов;
• во-вторых, необходимо теплоизолировать дымоход. Исключением является лишь монтаж двустенных труб;
• в-третьих, если кровля строения изготовлена из горючих материалов, то необходимо устанавливать колпак на трубу дымохода, своими руками сделать его несложно. Подобный зонт на трубу способен послужить не только искроуловителем, но и защитой от попадания в дымоходный канал осадков.

Выполнение вышеперечисленных условий не на столько сложно, как вывод дымоходного канала наружу дома. Об этом мероприятии пойдет речь далее.

Вывод дымоходного канала

Местом выхода дымохода из дома может являться не только крыша, но и стена. Наиболее часто в частных домах, трубы выводятся через кровлю. Менее затратный вариант с выводом дымохода через стену, чаще практикуется в подсобных строениях, например, банях.

При монтаже дымохода через крышу, в первую очередь необходимо позаботиться о защите потолочного перекрытия и прочих деревянных элементов чердака и крыши от возгорания. С этой целью, под дымоход вырезается отверстие большего диаметра чем труба. Оно отделывается оцинкованными листами и слоем утеплителя. Этого вполне достаточно, чтобы защитить легковоспламеняющиеся элементы от воздействия высоких температур. Разумеется, если труба, используемая для монтажа дымоходного канала уже оснащена утеплителем, то дополнительную прослойку делать ненужно.

Рекомендуем к прочтению:

Колпаки для металлических дымоходов

Сделать колпак на дымоход своими руками может каждый, ведь в этом нет ничего сложного. Подобное изделие представляет собой устройство, имеющее вид зонта или козырька. Оно устанавливается на оголовок трубы и выполняет сразу несколько функций. Помимо указанной выше защиты от попадания влаги и улавливания искр, колпак отвечает за регулировку уровня тяги.

Существует немало вариаций внешнего вида колпаков. Они зависят от размера и формы дымохода. Кроме того, на внешний вид колпака может повлиять фантазия человека, изготавливающего его. Прежде чем рассказать о том, как сделать колпак на трубу своими руками, нужно перечислить основные составные части подобного устройства.

Конструкция колпака для дымохода

Этот элемент дымоходного канала состоит из следующих частей:

• защитный зонтик или крышка. Люди, задающиеся вопросом, как сделать зонт, чаще всего не могут определиться с его формой, ведь имеется немало вариаций исполнения: начиная от конуса, и заканчивая пирамидой;
• фартук-капельник. Это элемент, которым обладают все колпаки, предназначен для защиты оголовка трубы от капель воды, отскакивающих от зонтика. Чаще всего подобный элемент колпака используется на квадратных и прямоугольных трубах;
• кронштейны. Они необходимы для крепления конструкции к дымоходной трубе.

Колпак для дымохода можно сделать самостоятельно, используя в качестве материала листовой металл, но при это, его форма не будет отличаться изысканностью. Сложные конструкции лучше покупать в магазине.

Изготовление колпака своими руками

Для изготовления подобного изделия потребуется листовая оцинкованная сталь, ножницы по металлу, маркер и сварочный аппарат. Схема изготовления изделия такова:

• производство стального колпака следует начинать со снятия мерок с дымохода. Сделанные замеры – это отправная точка в изготовлении. Измерение нужно проводить без спешки. Важна точность;
• далее следует сделать шаблоны из картона. При их изготовлении нужно учитывать, что колпак на печных трубах держится плотно, но в то же время, надевается легко, поэтому к исходным размерам нужно прибавить 3-5 миллиметра;
• после того, как шаблоны изготовлены, надо с их помощью расчертить металл и вырезать заготовки;
• заготовленные части размещаются на удобной поверхности и сгибаются. Придание нужных форм колпаку – это ответственный процесс, который нужно проводить без спешки. Для стальных труб лучше изготавливать круглые колпаки, они смотрятся более уместно;
• когда металл изогнут в нужную форму, следует сварить его концы в единую конструкцию и приступить к изготовлению кронштейнов. Их тоже можно сделать из стальных пластин.

Перед установкой, колпак следует защитить от коррозии, покрыв его несколькими слоями краски. Стоит отметить, что подобными устройствами оснащается не только дымоходная, но и вытяжная труба. Это обусловлено тем, что вентиляция тоже должна быть оснащена защитой от осадков. Вентиляционные и дымоходные трубы зачастую располагаются неподалеку друг от друга, так как это упрощает монтаж проходки через кровлю, поэтом их можно оснастить одинаковыми колпаками.

Из всего вышесказанного становится понятно, что изготовление всех составных частей дымохода из металла, не имеет технических сложностей. При желании, можно выполнить все работы самостоятельно, даже не имея соответствующего опыта. Все что нужно – это набраться терпения, и внимательно изучить инструкции.

build-experts.ru
